Фундамент буронабивной с ростверком - технология и Видео!

Столбчатый фундамент

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Фундамент буронабивной с ростверком

Фундаменты, формируемые из опор с горизонтальной обвязкой в верхней части (называемой ростверком) применяются при индивидуальном строительстве в трудных участках местности. К таким местностям относятся участки с высоким содержанием влаги.

Собственно, изначально свайно-ростверковые фундаменты применялись при строительстве зданий на воде, то есть в такой обстановке, где исключено создание обычного ленточного фундамента. Также фундаменты на сваях с ростверком применяются при строительстве зданий в местах с вечной мерзлотой.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Буронабивной фундамент

Виды фундаментов с ростверком и опорами

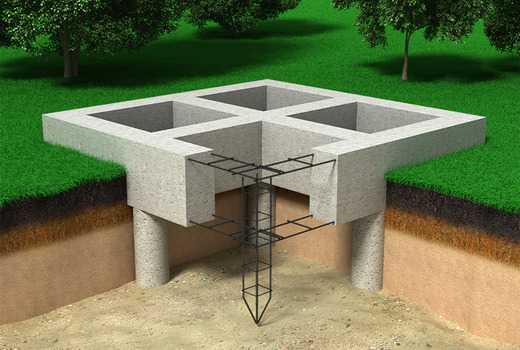

Фундамент с ростверком и опорами состоит из двух основных частей. Первая из них это опоры. Их можно разделить на сваи и столбы.

Фундамент с ростверком свайный

Свая представляет собой готовое изделие, которое изготавливается либо в частных условиях, либо промышленным способом. Классификации свай обычно производится исходя из материала их изготовления.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Дерево изначально служило в качестве опоры

Самым древним материалом для изготовления свай является дерево. Обычно используются хвойные породы деревьев. Часто они обрабатываются специальным асептическим раствором, препятствующим гниению дерева из-за контакта с влагой в грунте. На заостренный конец деревянной сваи может наноситься металлический наконечник, облегчающий процедуру забивания сваи. Также металлическое кольцо может размещаться на хвостовой части сваи, так, чтоб она не расщеплялась под ударами молота.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Железобетонные сваи используемые в качестве основы

Впоследствии для возведения больших зданий стали использовать сваи из железобетона. Обычно они изготавливаются на заводах. При их формировании конструируется прочный внутренний каркас из металлической арматуры и особо прочный бетон, который не разрушается ни под весом здания, ни вследствие ударов молота.

Деревянные и бетонные сваи забиваются с помощью молотов. Они могут быть как ручными, так и механическими. Таким образом такой фундамент вряд ли можно рекомендовать для частного домостроения. Возможно, за исключением деревянных свай, которые могут применяться при строительства бань или причалов.

Винтовые сваи для фундамента с ростверком

Более простым способом создания свайного фундамента с ростверком является использование винтовых свай. Такая свая закручивается в землю как шуруп в дерево. Для легких строений такие винтовые сваи могут закручиваться даже вручную.

Фундамент с ростверком на столбах

По более доступной технологии конструируется фундамент с ростверком на столбах. В этом случае опоры формируются непосредственно на участке строительства. Также такие опоры часто именуют буронабивными сваями. Название происходит от того, что сначала в земле бурится отверстие, а затем в него набивается заполнитель, например, бетонный раствор.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Фундамент с ростверком на столбах

В общем такая технология предусматривает заливку бетонного раствора в опалубку, которая размещается как и в отверстии в земле, так и над поверхностью.

В этому случае на начальном этапе в земле необходимо пробурить отверстие. При больших объемах работ в этом случае можно привлекать бурильные установки. При строительстве небольшого здания такие отверстия можно пробурить и вручную. Диаметр отверстия под сваю рассчитывается исходя из давления, которое здание будет оказывать на опору.

Существенным условием бурения отверстия под сваи является то, что они должны быть пробурено ниже, чем уровень промерзания грунта в вашем регионе. Желательно, чтобы свая уходила в землю на значительную глубину.

После бурения отверстия в нем необходимо разместить опалубку. Отметим, что строительство опалубки ниже уровня земли необходимо в том случае, если на вашем участке имеется слабый грунт. Если грунт на участке достаточно прочный, то стены скважины могут служить естественной опалубкой.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

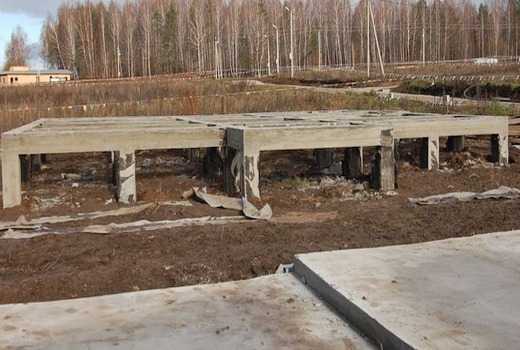

Ростверковый фундамент на бетонных столбах

При слабом грунте опалубка может формироваться различными способами. Очень распространенным методом может являться создание цилиндрической конструкции из рулонного материала, которые преграждает прохождение влаги. Для этого можно использовать обычный рубероид. Также опалубку можно построить традиционным способом из дерева. Для этого на земле сбивается деревянная конструкция, которая опускается в скважину.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Опалубка для ростверкового фундамента

Очень популярным методом формирования опалубки для буронабивных свай является использование труб из различных материалов. В принципе, для таких целей можно использовать любые трубы, как металлические, так и асбестоцементные. Можно использовать и полимерные трубы большого диаметра.

Для того, чтобы придать буронабивной свае хорошие характеристики к противостоянию нагрузкам на изгиб в нем необходимо создать внутренний каркас из металлических армирующих прутьев. Дело в том, что бетон обладает завидной сопротивляемостью нагрузкам на сжатие, но довольно неустойчив при воздействию в направлении на изгиб. Между тем слои грунта на вашем участке могут перемещаться или изменять свой объем неравномерно, что может привести к повреждению неармированной сваи.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

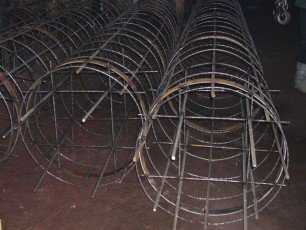

Готовые армирующие прутья для ростверкового фундамента

Арматурный каркас делается из металлического прутка. В нем должны быть горизонтальные и вертикальные силовые линии. Между собой, в местах пересечения прутки соединяются пластиковыми хомутами, вязальной проволокой или электрической сваркой. Концы арматурных прутьев выводятся над верхним уровнем буронабивной сваи и соединяются с металлическим каркасом ростверка.

Внутрь опалубки заливается бетонный раствор с высокой маркой прочности. В качестве наполнителя используется особый строительный песок.

При заливке бетонного раствора на него необходимо воздействовать вибрационными устройствами для того, чтобы предотвратить образование воздушных пустот.

Создание ростверка для буронабивного фундамента

Для того, чтобы соединить буронабивные сваи в единую силовую конструкции – вертикальные участки (сваи и опоры) необходимо объединить горизонтальной связкой. Такая связка называется ростверком.

Ростверк может изготавливаться из различных материалов. Так для деревянных свай естественным будет создание деревянного ростверка из бревен или прочного бруса. Для металлических и железобетонных свай можно создать ростверк из металлического профиля.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Ростверк из металлического профиля

Для железобетонных свай и для свай, изготовленных буронабивным способом возможно изготовление монолитного ростверка из железобетона. Для этого на некотором уровне от земли формируется опалубка. Внутри нее размещается металлический каркас из прутьев, который связывается с прутьями каркаса свай. После формирования опалубки и внутреннего металлического каркаса заливается бетонный раствор.

Источник

thewalls.ru

плюсы и минусы, изготовление своими руками

Этот тип фундаментной основы считается комбинированным. Первую часть составляют опорные элементы, по которым проходит ростверк, равномерно разделяющий нагрузочные воздействия на все сваи. Этот фундамент отличается хорошими несущими способностями, применяется в строительстве крупных объектов и частных домов из различных стройматериалов. Буронабивной фундамент с ростверком возводится на участках со сложными грунтами, болотистой местности, плывунах, в зонах с повышенной сейсмической активностью. Чтобы знать, когда он применяется, следует изучить технологические особенности его строительства.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Области применения

Фундамент из буронабивных свай с ростверком устраивают в следующих случаях:

  • в условиях городского строительства, когда остальные способы забивки свайных опор способны создать воздействия динамического характера на постройки, расположенные в непосредственной близости от строительной площадки;
  • на заболоченных местах или на иных типах слабых грунтов, где несжимаемые слои располагаются на большой глубине;
  • если объект строится на крутом рельефном участке;
  • при возведении тяжелых сооружений промышленного назначения;
  • в случаях, если экономически не выгодно строить монолитный фундамент под постройки из древесного материала или легкие дома каркасного типа.

Преимущества и недостатки

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Для начала предлагаем рассмотреть все плюсы и минусы такой фундаментной основы, используемой для строительства зданий из камня, древесины, кирпичного материала, газобетонных блоков и т. д. Свайная основа обеспечит прочность всего сооружения и предотвратит нежелательные деформационные процессы.

Строительство такой основы разрешается по любым грунтам и выполняется в течение одних суток.

Фундамент на буронабивных сваях с монолитным ростверком дает возможность·

  •  вести строительные работы в сложных геологических районах;
  • вести строительство возле других объектов, не нанося им повреждений;
  • минимизировать расходы на строительные работы;
  • устана
  • вливать компактные железобетонные элементы рядом с инженерными коммуникационными линиями.

Фундамент отличается высокими несущими возможностями и простотой устройства, доставка крупных частей не требуется, для работы нет необходимости арендовать специальную технику.

В качестве отрицательного момента опытные строители отмечают тот факт, что точные расчеты выполнить невозможно, чтобы узнать, на каком уровне располагается нужный несжимаемый почвенный слой, способный удержать свайное давление. Чтобы не допускать ошибок, скважина бурится на глубину полутора – двух метров, чтобы достичь точки замерзания грунта, имеющего в таких местах уплотненную структуру.

Расчет буронабивного фундамента с ростверком

В ходе разработки проектного задания выполняются расчетные действия по определению точного числа опорных свай и их размещение. Сваи выставляются рядами в соответствии с разметкой объекта, на его угловых участках, в точках пересечения стен и между этими местами.

Расстояние между опорами определяется общей массой строящегося объекта: чем он тяжелее, тем больше столбов потребуется, и расстояние установки будет меньше.

Следует учесть минимально разрешенные расстояния – не меньше трех свайных диаметров. Причина заключается в том, что на слишком часто расположенные опоры снижаются несущие способности.

Устанавливая сваи собственными силами рекомендуется проверять по уровню оголовки, которые должны возвышаться над поверхностью на одной высоте.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Рассмотрим, как выполняется расчет несущей способности буронабивного фундамента с ростверком.

Чтобы определить необходимое количество опорных элементов, потребуется два исходных показателя – масса объекта и несущие возможности отдельного элемента. Определение прочности одной сваи зависит от марки применяемой бетонной смеси. Если используется М100, то опора выдержит до ста килограмм на квадратный сантиметр. Сечение сваи 200 на 200 мм создает площадь опоры в 400 см. кв. Значит, опорный столб выдержит нагрузку в сорок тонн.

Следовательно, несущие возможности почвы значительно ниже, чем свайные. Получается, что определение потребности в сваях и их несущих характеристик будет недостоверным, если не учесть показатель прочности грунтового состава.

Ростверк объединяет всю конструкцию и повышает устойчивость основы. Если буронабивной фундамент устраивается без ростверка, следует выполнить расчеты, гарантирующие установку всех опор на необходимую глубину, гарантирующую, что сооружение не просядет и не «выдавится» морозным пучением.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Выбор места установки свай

Перед установкой фундамента с буронабивными сваями и ростверком, следует провести геологические исследования и составить проект. Полноценную геологоразведку можно заказать, но обойдется это в приличную сумму. В частном строительстве состояние грунта можно определить самостоятельно – вырыть шурф либо пробурить скважину. Почвенный состав разрабатывается на полуметровую глубину ниже, чем предполагается заливать сваи. Уточнив тип грунта и его характеристики, можно определить расстояние между сваями и армирование конструкции.

В процессе изучения грунтового состава необходимо уточнить:

  • тип почвы;
  • глубину нахождения грунтовых вод;
  • влагонасыщенность земли.

От этих данных зависит тип гидроизоляционного слоя.

Этапы монтажа

Разберемся, как устроить буронабивной фундамент с ростверком своими руками.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Подготовка

Расчеты все выполнены, проект составлен. Как только все параметры определены, можно переходить к работе. В первую очередь на строительной площадке следует снять слой плодородной земли.

Строительство начинают с выноса расположения опорных свай на участок – делают разметку. Чтобы она не мешала земляным работам, готовится обноска из досок. Элементы выставляются по периметру объекта на определенных расстояниях, чтобы не создавать помех для бурения. В доски вбивают гвозди, натягивают шнур, обозначающий оси объекта. Во время устройства обноски необходимо контролировать параллельность и перпендикулярность осей.

Бурение

Продолжаем рассматривать технологию устройства буронабивного фундамента. Предстоит выполнить бурение скважин на глубину, установленную проектным заданием, здесь возникает вопрос: чем бурят грунт под ростверковый фундамент? Для такой работы используют ручной бур, который в процессе проходки не выносит грунт на поверхность, а уплотняет его по стенкам скважины.

Буря скважину, следует контролировать расположение бура – он должен входить в грунт под прямым углом, без отклонений.

Диаметр скважины устраивается на пять – семь сантиметров больше, чем аналогичный параметр свай, дно тщательно утрамбовывается, устраивается подушка из песка и гравия высотой от десяти до тридцати сантиметров.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Установка обсадных труб

С их помощью создается препятствие для грунта, который может обсыпаться со стен скважины, обеспечивается безопасность выполнения работ. По технологии устройства свайно-набивного фундамента с ростверком на уплотненных глинистых участках и суглинистых почвах такие трубы разрешается не устанавливать, но если вы работаете самостоятельно, то такие элементы лишними не будут. В трубах легче монтируется каркасная основа для армирования, облегчается процесс бетонирования и уплотнения бетонной массы. Обсадные трубы могут быть из пластикового или металлического материала, с этой же целью используются асбестоцементные отрезки, подходящие по диаметру. При наличии достаточного количества денежных средств рекомендуется приобретать настоящие обсадные трубы с подготовленными стыками и удобными соединениями. Трубы устанавливаются в скважины строго вертикально, зазорные участки между ними и стенами скважин заполняются песком и уплотняются.

Армирование

Это очередной рабочий этап устройства фундамента из буронабивных свай. Для создания каркаса потребуется стальная арматура, диаметр которой равен 1.2 см. Технология простая: пруты размещают по кругу, создавая радиус на пять сантиметров меньше обсадной трубы, соединяют проволокой или хомутами. В длину каркас должен превышать аналогичный размер трубы сантиметров на тридцать. Подготовленный каркас устанавливают в трубу, заглубляют в почву.

Следите за тем, чтобы арматура не соприкасалась со стенами трубы.

Бетонирование

Бетонный раствор, используемый для заливки свайного фундамента с монолитным ростверком, должен соответствовать классу В 12.5 или превышать его своим качеством. Под массивные объекты рекомендуется заливать смесь класса В 15. Бетон в скважину подается по воронке, чтобы не образовывались пустотные участки. Заливка выполняется медленно, слоями по пятьдесят сантиметров с периодической их трамбовкой в течение пяти – десяти минут. Ростверк можно обустраивать, когда бетон наберет достаточную прочность, для чего потребуется от трех до семи дней.

Гидроизоляция

Строительство такого фундаментного основания подразумевает наличие защитного слоя от негативных воздействий. Сохранность конструкции достигается правильно выполненным гидроизоляционным слоем, для обустройства которого применяются обмазочные стройматериалы высокого качественного уровня. С их помощью бетонная поверхность ростверка будет защищена от воздействия воды. Покрытие выполняется в несколько слоев, учитываются технические особенности рулонных материалов.

Обмазку можно выполнить битумной мастикой, содержащей в себе различные наполнители, усиливающие показатель прочности покрытия.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Гидроизоляцией пренебрегать не рекомендуется, особенно в том случае, если недалеко от поверхности земли находятся грунтовые воды. С ее помощью вы защитите структурное строение конструкции от излишней влаги.

Установка ростверка

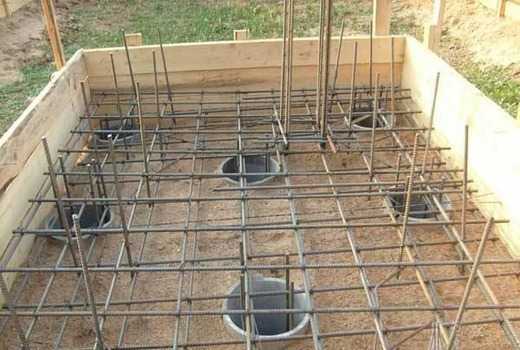

Для обеспечения совместной работы буронабивного фундамента с ростверком в новом некоузе, по обрезу свайных столбов устраивается обвязка. Собственно говоря, ее и считают ростверком. Лучше всего его устраивать монолитным, из железобетонного материала. В этом случае технология чем-то напоминает заливку незаглубленной ленточной фундаментной основы.

По всему периметру стен выставляется опалубочная конструкция из деревянных щитов, закладывается армирующий каркас. При этом особое внимание уделяется технологии обвязки углов будущего дома.

Для заливки такого изгибаемого элемента, как ростверок, запрещается использовать «тощие» бетонные растворы, чтобы избежать образования трещин.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Заключение

Как следует из отзывов застройщиков, правильно подготовленный буронабивной фундамент способен эксплуатироваться не менее ста лет. В техническом обслуживании за это период конструкция основания нуждаться не будет.

betonov.com

Фундамент буронабивной с ростверком - технология и Видео!

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Фундамент буронабивной с ростверком

Фундаменты, формируемые из опор с горизонтальной обвязкой в верхней части (называемой ростверком) применяются при индивидуальном строительстве в трудных участках местности. К таким местностям относятся участки с высоким содержанием влаги.

Собственно, изначально свайно-ростверковые фундаменты применялись при строительстве зданий на воде, то есть в такой обстановке, где исключено создание обычного ленточного фундамента. Также фундаменты на сваях с ростверком применяются при строительстве зданий в местах с вечной мерзлотой.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Буронабивной фундамент

Виды фундаментов с ростверком и опорами

Фундамент с ростверком и опорами состоит из двух основных частей. Первая из них это опоры. Их можно разделить на сваи и столбы.

Фундамент с ростверком свайный

Свая представляет собой готовое изделие, которое изготавливается либо в частных условиях, либо промышленным способом. Классификации свай обычно производится исходя из материала их изготовления.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

fundamentt.com

Делаем свайный буронабивной фундамент с монолитным ростверком

Для строительства жилых домов, хозпостроек, ограждений и иных конструкций нередко устанавливают основание на буронабивных сваях. Для обустройства такого фундамента могут использоваться как сваи с уширением, т.е. пяткой, так и сваи без уширения 200 мм в диаметре, а оголовья соединяют при помощи ростверка. Чаще последний имеет монолитную конструкцию, поскольку она прочна и выдерживает больший вес.

Немого теории

Буронабивной фундамент с монолитным ростверком это по сути свайынй фундамент с обвязкой железобетонной лентой. Для сооружения основания по периметру будущего строения устанавливают сваи, которые закладываются ниже уровня промерзания почвы. В среднем для буронабивного фундамента выдерживается расстояние между сваями 2 м, для тяжелых конструкций количество рассчитывается, исходя из габаритов и массы. Если сваи имеют уширение у основания, готовая конструкция более устойчива, т.к. надежнее закрепляется в грунте. Ростверк обычно делают из бетонной смеси, он может отличаться по структуре:

  • Подвешенная конструкция используется для домов из бруса, каркасных домов. Чаще фундамент с подвешенным ростверком устраивают на пучинистых грунтах, способных разрушить или частично деформировать монолит;
  • Углубленный ростверк применяют при создании фундамента под каменный дом или забор, тяжелые ворота. Такое основание хорошо подходит для большинства типов грунтов, территория может быть ровной или иметь уклон.

При выборе типа свайного буронабивного фундамента следует руководствоваться результатами геологических изысканий. С помощью исследований выявляется, на какой высоте залегают подземные воды, каков состав и свойства слоев грунта, определяется рельеф, наличие пустот и другие нюансы.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

устройство свайного буронабивного фундамента с монолитным ростверком

к содержанию ↑

Расчет основания

В ходе данной процедуры определяются следующие моменты:

  • Количество бетонной смеси. Показатель складывается из объема вещества, идущего на цементирование каждой сваи, и объема для заливки объединяющего элементы;
  • Число свай, необходимых для фундамента. Для определения количества в расчет берутся габариты строения, масса, материалы изготовления, динамические нагрузки, вычисляется степень давления на квадратный метр территории;
  • Количество материалов, использующихся для подготовки и обработки (щебень, песок, геотекстиль и т.д.).

На основании полученных данных формируется смета затрат на строительство основания. Конечная цена включает стоимость гидро- и теплоизоляции, отмостки, дренажа и забирки.

к содержанию ↑

Как сделать буронабивной фундамент для каркасного дома и других строений

Технология обустройства конструкции на буронабивных сваях зависит от того, какой тип ростверка был выбран, однако начальные действия одинаковы для обеих разновидностей:

  • Разметка территории, нанесение углов, определение основных осей;
  • Подготовка участка: уборка мусора, выравнивание рельефа;
  • Земляные работы (выкапывание траншеи либо бурение шурфа под сваи, отсыпка песчано-щебневой подушки высотой 200 мм, вывоз грунта).
Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

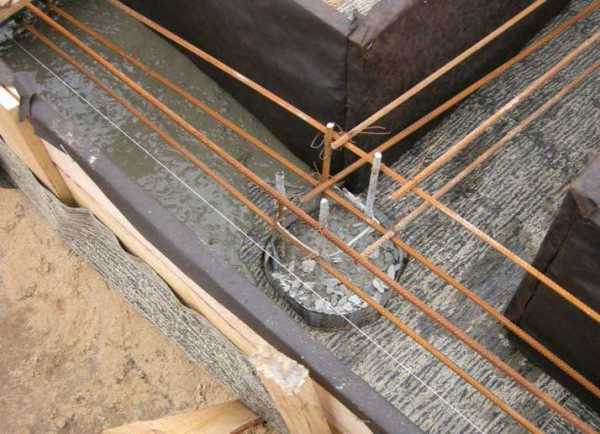

пример монтажа ленты обвязки

Дальнейшие действия зависят от разновидности конструкции. Если под здание закладывают фундамент с подвешенным ростверком, то сначала забивают сваи, затем проводят гидроизоляционные работы и собирают опалубку для заливки смеси. Бетонный состав не должен быть слишком жидким, поскольку это отрицательно сказывается на прочности фундамента; для того, чтобы укладывать смесь было легче, в состав добавляются специальные пластификаторы. После заливки бетона опалубку убирают.

При строительстве фундамента с ростверком углубленного типа после подготовки траншеи на дно укладывают геотекстиль и устанавливают деревянную опалубку; для свай можно использовать асбестовые трубы, более дешевый вариант – рубероидная рубашка. Этот же материал применяется в дальнейшем для внутренней изоляции. После этого в опалубку монтируется усиливающий каркас: для него применяется арматура 10-12 мм, необходимо четыре прутка для связки. Фиксация производится с помощью проволоки или стяжек из пластика. Затем производится заливка бетона и удаление опалубки.

Видео с рассказом о том как человек строил свой буронабивной фундамент с монолитным ростверком:

karkasnik.su

Как создать фундамент буронабивной с ростверком

Фундамент

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Как создать фундамент буронабивной с ростверком

В истории человечества достижения инженерии  и архитектурного проектирования всегда были самыми весомыми. Надежность и добротность жилого дома – вот основа всего, к чему стремились строители на протяжении тысячелетий.

Человек селился преимущественно в тех местах, которые набольшим образом соответствовали его интересам. Разнообразие природных и климатических поясов, различные температурные режимы, значительные колебания влажности и почвенные особенности  практически вынуждали изобретать все новые и новые приспособления и технологии.

Очень интересно, что многочисленные технологии позволили не только строить практически в любых климатических условиях, но и выгодно комбинировать различные методики.

Стоит также вспомнить, что на просторах нашего отечества есть много регионов, которые требуют особенного подхода к решению вопроса прочного и непромокаемого фундамента. Если вспомнить географические особенности расположения, то достаточно часто особенные структуры фундамента применялись в тех районах, где слабые или подвижные грунты, существует возможность затопления или таяния вечной мерзлоты.

Эти непрочные и весьма опасные поливариантные грунты могут привести к тому, что обычная структура мелкого заглубления фундамента не принесет должного эффекта и строение в любой момент может буквально «расползтись» под ногами. Сама по себе данная ситуация весьма опасна не только значительными материальными убытками, потерей крова над головой и домашнего имущества, нажитого годами и десятилетиями, но и представляет опасность для здоровья и жизни. В данных природных условиях издревле применяли достаточно дорогостоящий и трудоемкий метод строительства – сваи под фундамент, которые забивались вручную.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

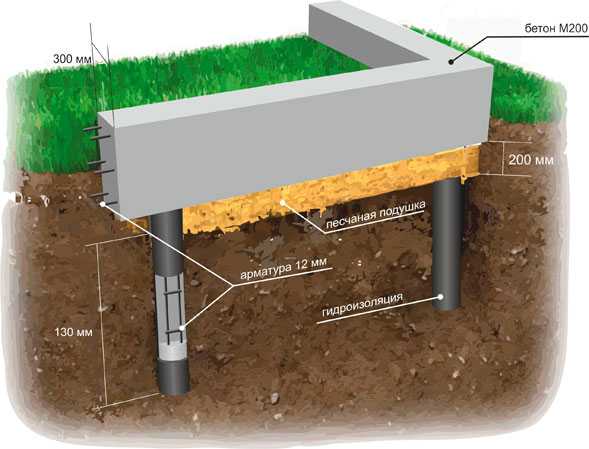

Схема фундамента

Сегодня, благодаря наличию хороших и проверенных технологий и строительного оборудования можно освоить свайный метод достаточно быстро и просто. Здесь мы рассмотрим, как создать фундамент буронабивной с ростверком, виды и преимущества различных типов свайного строительства.

Те, кто решил строить собственными руками, смогут внимательно прочесть основные моменты и оценить собственные возможности.

Что такое фундамент буронабивной с ростверком и где его применяют

Достаточно просто представить общий план данной конструкции – это строгая геометрическая схема из расположенных значительно ниже уровня земли свай и соединенная прочной железобетонной обвязкой. Именно она носит название «ростверок».

Изначально, данное конструктивное решение было наиболее экономичным и приемлемым вариантом в тех местностях, где возможно обильное весеннее половодье или таяние вечной мерзлоты, а также в тех регионах, где строительство практически производится в воде.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Винтовые-сваи-для-фундамента-с-ростверком-

Широко известен пример строительства Санкт – Петербурга, где в воды Невы было уложено сотни тысяч свай под строительство дворцов и храмов, огромных присутственных зданий и сооружений. Застройщики, которые решили строить в подобных условиях, могут прибегнуть к историческому опыту строителей Северной Пальмиры и убедиться в правильности выбранного решения. Благодаря современным технологиям вы всегда можете быть уверены в прочности собственного дома.

Конструктивное решение буронабивного фундамента

Где бы ни находился выбранный вами участок под застройку, практически повсюду есть возможность использования данной технологии. Материалы, из которых изготавливаются сваи, могут быть самыми разнообразными – это первоначальные, самые проверенные и уже зарекомендовавшие себя новые, то есть:

  • деревянные из цельного бруса кедра, сосны, лиственницы или дуба. Тех пород, которые хорошо переносят постоянное пребывание в воде и не поддаются гниению;
  • стальные, из особо прочных марок металла;
  • железобетонные, которые на сегодня можно считать наиболее прочными и дешевыми.

Сваи первого и третьего типа особым образом заостряют и делают удобными для забивания в грунт. Таким образом, они могут при наименьшем приложении усилий свободно и точно входить в подготовленный грунт. Создание данного типа фундамента не представляет особой сложности.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Железобетонные сваи

Для этого нет необходимости делать глубокий котлован или вообще убирать грунт. Из специализированного оборудования вам потребуется приобрести специальный молот, вдавливающий пресс или вибропогружатель. Эту технику также с успехом можно взять в аренду в строительных фирмах или организациях.

Буронабивной фундамент, после установки, выравнивается путем срезания излишних поверхностей свай и равномерно стягивается ростверком для того, чтобы нагрузка была равномерной.

Особенности буронабивного фундамента

Если вы распределили свои финансовые ресурсы должным образом, то у вас может появиться значительная статья экономии. Совершенно не за счет качества, а даже наоборот. Тем, кто выбрал строительство на нестабильном вспучиваемом грунте, а именно такая почва наиболее опасна для будущего дома, отлично подойдет весьма традиционная техника. Несмотря на большую трудоемкость и затраты времени, этот тип фундамента будет самым надежным и послужит долгие годы. Он экономичен и удобен тем, что здесь просто бетонируются выкопанные заранее скважины. Закладка фундамента производится следующим образом:

  • бурение подсвайных ям;
  • закладка рубероидного или пленочного чехла;
  • создание арматурного каркаса;
  • заливка бетонного раствора;
  • снятие обертки.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Готовые армированные конструкции

Несмотря на кажущуюся сложность и длительность процесса, этот вариант будет наиболее надежным и безопасным, поэтому нужно рассмотреть его подробнее.

Бурение ям под сваи

Легок и просто выполнит данную часть работы, используя обычный ручной бур, где диаметр не более тридцати сантиметров, а штанга должна быть больше, чем пять метров.

Те, кто уже пользовался подобным инструментом, знают, что  удобно взаимно расположенные лопасти делают процесс бурения совершенно несложным. Размеры скважин – диаметр и необходимая глубина зависят от показателей прочности грунта.

Закладка рубероидного или пленочного чехла

Из прочной строительной пленки или раскроенных с припуском кусков рубероида делается своеобразный чехол в виде трубки на всю длину скважины. Его также можно сделать из стали, покрытой цинком во избежание коррозии или возможного выталкивания сваи во время движения грунтов.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Опалубка для сваи

Создание арматурного каркаса

Связанные в пучки куски арматуры длиной более глубины сваи, устанавливаются вглубь. Остаток металла, который будет сверху, будет связующим звеном между собственно фундаментом и ростверком. Это же технологическое приспособление позволит устоять ему при возможных физических нагрузках.

Заливка бетонного раствора

Раствор приготавливают из кварцевого песка, тяжелого щебня из отходов горных пород, других уплотнителей. Так называемый «тяжелый» бетонный раствор укладываю непрерывным потоком, затем уплотняя штыкованием и давая ему хорошо просесть.

Снятие обертки

Это этап происходит не ранее, чем через месяц. За это время бетонный раствор полностью остынет и произойдет его затвердевание.  После этого возможно частичное снятие оберточного материала, но более удобно и практично оставить его на месте.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

Укладка ростверка

После этого на укрепившиеся сваи накладывают вторую часть фундамента – ростверок, который является логическим завершением этого технологического процесса.  Тогда ваш дом будет надежно стоять на замечательном добротном фундаменте.

Видео Как создать фундамент буронабивной с ростверком

Источник

thewalls.ru

Буронабивные сваи с ростверком и фундамент своими руками

Конструкционной особенности для дома с подземным армирующим поясом сооружения

Сооружение фундамента такого типа, как бурозаливной фундамент, из себя представляет бурение в почве столбовых ям, в которые погружается каркас из металла, а замет все это заливается смесью бетона или цементным раствором с песком.

Бурозаливной фундамент устанавливается конкретно на участке застройки. Приступая к расчету фундамента нужно иметь в виду характер грунта (уровень его обмерзания) и вес будущей конструкции. В основном, ширина грядущего фундамента обязана быть на 30-40 см больше возможной ширины внешних и стен несущих дома.

Этапы установки бурозаливного фундамента

1 Этап. Рассчет фундамента под сваи

  1. В первую очередь необходимо просчитать участок застройки. Не нужно беспокоиться, для дома по каркасной технологии, не требуется мощный нулевой уровень. В сборно-щитовых домах стены легкие, однако если вы строите большой и тяжелый дом, то сваи нужно будет делать толще на 30-40 мм, дабы нагрузка на фундамент была соразмерна. Таблица рассчета поможет вам.
Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

2 Этап. Размечаем участок

Подобрать размещения свай можно разными способами, в большинстве случаев это выполняют под ключевыми стенами несущего типа дома, но еще вы можете разместить бурозаливные сваи как в шахматах.

3 Этап. Бурим скважины под фундамент дома

Наметить участок застройки, вырыть канаву, определить места размещения столбов и поровнять линию фундамента с помощью лески и уровня.

Производим бурение и изоляцию. Потом с помощью мотобура или специализированной буровой машины в обозначенных местах бурятся скважины заданного диаметра.

4 Этап. Изготовление опалубки из дерева

Опалубка нужна, где имеется возможность осыпания грунтов, для свай опалубкой может поиграть роль завернутый в тубу руберойд. Для фундамента ленточного типа мы делаем опалубку из доски.

5 Этап. Надёжность свай

Дабы сваи служили долго, подбирайте сваи намного качественные, бурозаливные сваи можно устанавливать на рассточнии пару метров один от одного, зависит от Вашего дома. Если ваши сваи будут в диаметре 50 см, до каждая свая выдержит до 5 тонн, что предоставляет шанс возводить хоть из кирпича, надежность высокая.

Фундамент буронабивной с ростверком видео – Фундамент буронабивной с ростверком - технология и Видео!

6 Этап. Подушка из песка

На дне скважины устраивается песчаная подушка или щебня, которая ручным способом трамбуется. Потом в яму заливается приготовленная строительная быстротвердеющая смесь цемента (бетон), порой ее совмещают с камнями. Непременным требованием считается подача бетонного состава при определенном уровне вибрации и маленькими дозами. Это исключит появление воздушных пустых мест и обеспечит фундаменту надёжность и долговечность.

7 Этап. Вязка арматуры

Лучше применять арматуры диаметром 10-12 мм. Они обеспечивают достаточную прочность системы.

На другом шаге вяжем каркас из арматуры, край в низу которого должен остаться погруженным в смесь бетона и не контактировать с дном ямы. В другом случае металл будет подвержен ржавчине, и бурозаливной фундамент утратит собственную надёжность.

8 Этап. Гидроизолируем скважины

Для оснащения прочности грядущего бурозаливного фундамента ведется гидрозащита скважины с помощью слоя или 2-ух рулонного кровельного материала. На почвах с высокой влагой для защиты применяются обсадные трубы.

9 Этап. Фундаментная заливка бетоном

Арматура монтируется в опалубку в виде сетки, однако, не соприкасаясь с ней. Для этого каркас из арматуры связывают с каркасом свай. Потом происходит заливка опалубки раствором, после его отвердевания бурозаливной фундамент считается готовым.

На последнем этапе происходит установка элемента основания дома, который соединяет выступающие над землей части бурозаливного фундамента. Достаточно прочным считается монолитный элемент основания дома из железобетонных конструкций. Чтобы его установить вам понадобится монолитно бетонный раствор, арматура и конструкции из дерева под опалубку. После этого необходимо дать высохнуть фундаменту до 1 месяца.

Сваи буронабивные ГАВНО / сваи ошибки в работе / сваи своими руками это сложно


pos-art.ru
