Фиксаторы защитного слоя бетона для арматуры

Задача таких фиксаторов – обеспечить равноудалённость арматурного каркаса от внешней поверхности защитного слоя. В результате надёжность и долговечность конструкции увеличивается. Кроме того, фиксатор увеличивает прочность конструкции по ряду показателей, не связанных с удалённостью арматуры от края защитного слоя: выступая как дополнительные рёбра жёсткости, они делаю внутреннее распределение нагрузки равномернее. Но, несмотря на огромную пользу, сами фиксаторы очень просты, дёшевы и не делают строительство существенно дороже.

Виды фиксаторов

Пластиковые фиксаторы для арматуры

Фиксаторы для защитного слоя бывают не только бетонными, как наша продукция, но так же и пластиковые. Хотя пластиковые более дёшевы, легки к транспортировке и установке, они имеют низкую плотность. Такие подойдут для дачного строительства, малоэтажного жилого и других низконагруженных бетонных конструкция. ПВХ-фиксаторы делятся на виды по:

а) пространственной ориентации арматуры, для которой используются:

для вертикального армирования,
для горизонтального армирования,
для торцевого армирования,

б) толщине защитного слоя бетона, для которого используются,

в) толщине арматуры, используемой на строительстве,

г) форме самого фиксатора.

Бетонные (фибробетонные)

Но для таких высокотехнологичных сооружений, как мосты, путепроводы, тоннели, гидроэлектростанции (где качество выполнения работ требует особого контроля) пластик не подходит — только бетон. А наша компания производит только такие.

Металлические

Применяются между арматурными слоями. Предназначены для двойного армирования, жестко задают расстояния между сетками. Изготавливаются в виде змейки или трапеции.

Применение фиксаторов защитного слоя

Все сложные конструкции из железобетона, в которых необходима высокая точность и надёжность, создаются с использованием бетонных фиксаторов. Именно бетонные, ведь пластиковые не достаточно надёжны и не соответствуют ГОСТам для таких сооружений. Тоннели метро и прочего железнодорожного транспорта, замысловатые мосты, небоскрёбы нестандартных форм и любая предварительно напряжённая конструкция, какие сегодня очень модно использовать, обязательно имеют в своей конструкции фиксаторы.

Наша компания имеет обширный опыт в строительстве мостов и путепроводов, ремонте железобетонных конструкций, изготовлении собственных строительных смесей и сфб-опалубки. Поэтому мы лучше многих знаем, каким должен быть правильный фиксатор, ведь в том числе делаем его для собственных объектов, за которые несём ответственность.

Расчет фиксаторов арматуры

В зависимости от того, насколько прочной и надёжной должна быть конструкция, используется от 5 до 10 штук на один квадратный метр. В среднем, можно умножить метраж на 7, чтобы получить примерное число фиксаторов. Поэтому нет необходимости использовать специальный калькулятор для расчёта количества фиксаторов арматуры. Однако при отливке плит, карнизных блоков и других частей бетонных конструкций, важно учитывать и геометрические особенности — в таких случаях простой формулой не обойдёшься.

Зачем нужны фиксаторы защитного слоя бетона?

Защитный слой бетона (расстояние от арматуры до поверхности бетонного монолита) измеряется с помощью магнитного излучения в соответствии с ГОСТ 22904. Кроме того, даже простая аппаратура способна определить толщину арматуры и угол, под которым она расположена. Особенно важны эта показатели бывают при строительстве мостов, где очень велики вибрации и динамические нагрузки. Сегодня нередки случаи выявления небольших отклонений в процессе проверки. Тогда работы приходится проводить повторно, чтобы результат соответствовал всем техническим требованиям. Учитывая, сколько денег уходит на подобные работы, фиксатор под арматуру внутри защитного слоя не просто делает конструкцию качественней, но также предотвращает лишние расходы и снижает вероятность брака со стороны субподрядчиков для строительной компании.

Наши фиксаторы арматуры для бетона созданы специально для:

Увеличения надёжности конструкции за счёт более точного расположения арматуры;
Снижения возможных деформаций;
Использования в различных положениях, под любым необходимым углом;
Улучшения водонепроницаемости, морозостойкости и других характеристик, влияющих на долговечность и надёжность конструкции;
Снижении стоимости строительства – ведь наши конкурентные цены могут стать ещё ниже, если вы заказываете у нас и другие материалы, такие как СФБ-плиты или сухие смеси.

Обращайтесь в наш отдел продаж — [email protected] или звоните по телефону: +7(495)249-11-12, и мы сообщим вам всю необходимую информацию о наших товарах и услугах

Большой ассортимент. Низкие цены. Доставка

Главная » Фиксаторы арматуры от ПРОИЗВОДИТЕЛЯ

Фиксаторы арматуры — назначение, применение и производство

Арматурный каркас, заключённый в бетоне, может подвергаться различным воздействиям окружающей среды, таким как коррозия и высокие температуры. Поэтому арматура в железобетонной конструкции должна быть покрыта защитным слоем бетона.

Основные конструктивные требования (минимальные размеры сечения элементов, толщина защитного слоя бетона, минимальное расстояние между стержнями арматуры и т.д.), обеспечивающие условия изготовления бетонных и железобетонных конструкций, их требуемой долговечности и совместной работы арматуры и бетона, подробно изложены в СНиП 2.03.01-84, СНиП 52-01-2003 и СП 63. 13330.2012.

Защитный слой бетона должен быть плотным и равномерным по всей длинне железобетонной конструкции. В противном случае его назначение не оправдывается. Для обеспечения равномерности защитного слоя бетона по всей длинне железобетонной конструкции, служат фиксаторы защитного слоя арматуры.

Различают несколько основных видов фиксаторов арматуры:

1. Фиксаторы стеновые — применяются для создания равномерного защитного слоя между арматурным каркасом и опалубкой при заливке вертикальных конструкций. К таким фиксаторам относятся, так называемые, фиксаторы «Звёздочки» различных модификаций, которые, в зависимости от типоразмера, используются с арматурой различного диаметра и обеспечивают защитные слои 15, 20, 25, 30, 35, 40 и 50 мм.

2. Фиксаторы перекрытий — применяются для создания равномерного защитного слоя бетона в горизонтальных поверхностях.

К таким фиксаторам относятся, так называемые, фиксаторы «Стульчик ФУ», «Перевёртыш», «Кубик», «Стойка усиленная СУ(седло)», «ФТ» и «Круг», которые, в зависимости от диаметра применяемой арматуры, а так же условий применения арматурного каркаса, обеспечивают защитный слой бетона от 15 до 80 мм.

3. Фиксаторы на сыпучий грунт, тепло и гидроизоляцию — применяются для обеспечения заданного защитного слоя бетона при установке арматурного каркаса на песок, щебень, тепло и гидроизоляцию. К данному виду фиксаторов относятся, так называемые фиксаторы «ФС» и дополнительные элементы, такие как, «Основание под стойку СУ(седло)» и «Основание универсальное», которые позволяют устанавливать фиксаторы типа «Кубик», «Стойка СУ(седло)» и «Стульчик ФУ» на песок, щебень, тепло и гидроизоляцию.

4. Фиксаторы ЖБИ и ДСК— применяются для создания равномерного защитного слоя бетона при изготовлении железобетонных изделий на заводах ЖБИ и ДСК.

Кроме вышеперечисленных фиксаторов, при производстве монолитных работ используются вспомогательные элементы:

1. «Конус ФК-22», который в комплекте с трубкой ПВХ диаметром 25/22 мм., применяется для защиты стяжного болта опалубки от попадания бетонного раствора.

2. «Заглушка Д-22», которая применяется для заделки технологических отверстий в опалубке и монолитных конструкциях.

Ориентировочный расход фиксаторов арматуры составляет от 4 до 10 шт. на 1 м.кв. арматурного каркаса и зависит, в первую очередь, от условий жёсткости каркаса, обеспечивающих проектное положение каркаса, и диаметра применяемой арматуры, от которого зависит шаг установки фиксаторов.

Для изготовления фиксаторов арматуры применяются экологические чистые полимерные материалы:

1. Полиэтилен низкого давления (ПНД) по ГОСТ 16338-85.

2. Полиэтилен высокого давления (ПВД) по ГОСТ 16337-77.

3. Полипропилен (ПП) по ГОСТ 26996-86.

Производство фиксаторов арматуры осуществляется в соответствии со стандартом организации СТО 2291-001-472501001-2012 «Полимерные дистанциры для фиксации защитного слоя арматуры (фиксаторы защитного слоя), пробки, заглушки, втулки, подставки под дистанциры», разработанного в соответствии с требованиями Закона РФ № 184-ФЗ от 27. 12.2002 г. «О техническом урегулировании» и на основании ГОСТов, регламентирующих производство и использование изделий из пластмассы.

В соответствии с требованиями Закона РФ № 184-ФЗ от 27.12.2002 г. «О техническом урегулировании», вся продукция, производимая ООО «ПКФ «Промдеталь», прошла добровольную сертификацию

Примеры использования фиксаторов защитного слоя арматуры

ООО «ПКФ»Промдеталь» производит и поставляет более 30-ти наименований фиксаторов защитного слоя арматуры.

Фиксаторы арматуры в монолитных железобетонных конструкциях

Для усиления несущей способности и увеличения прочности в конструкцию бетонных монолитов входит стальной армирующий каркас. Диаметр арматуры и схема ее распределения внутри бетона определяются инженерным расчетом. Традиционно заданное положение продольных арматурных струн фиксировали поперечными металлическими вставками, которые закреплялись при помощи сварки или вязальной проволоки.

Новые разработки в строительных технологиях позволили обеспечить установку арматурных продольных струн в заданном положении с помощью особых пластиковых фиксаторов, благодаря которым удалось:

— уменьшить металлоемкость конструкции;

— увеличить скорость монтажа арматурного каркаса;

— обеспечить надежную защиту стальной арматуры от возможного воздействия коррозии благодаря заданной толщине внешнего бетонного слоя;

— снизить общую стоимость железобетонных конструкций.

Пластиковые фиксаторы для арматуры более точно, чем поперечные металлические вставки, определяют пространственное положение несущих стальных струн. Кроме этого их можно применять для монтажа современной стеклопластиковой арматуры.

Полимерные изделия не подвержены коррозии, обладают достаточной для выполнения монтажа прочностью, долговечны и могут применяться в широком диапазоне температур. Особая конструкция установочного замка позволяет быструю и простую установку.

Виды арматурных фиксаторов

Различная форма полимерных фиксирующих элементов позволяет устанавливать несущие арматурные струны при вертикальном и горизонтальном армировании.

Производители предлагают следующие фиксаторы арматуры:

— «звездочка»;

— «стульчик» или «стойка»;

— «настил»;

— «конус».

Каждый из этих элементов имеет специальное назначение и применяется для установки арматуры в строго определенном положении.

Фиксатор арматуры «звездочка»

Этот вид фиксирующих элементов предназначен для установки армирующих струн диаметром от 6 до 20 мм в вертикальном положении. Применяются при монтаже монолитных стен, колонн и других опорных и ограждающих конструкций.

Эти фиксаторы на горизонтальную поверхность имеют вид колец с внешними выступами и центральным зажимным замком. На 1 метр струны устанавливается 4-6 штук в зависимости от диаметра арматуры. Различные диаметры «звездочек» обеспечивают расстояние арматурной струны от внешней поверхности монолита равное 20, 25, 30, 35, 40 и 50 мм.

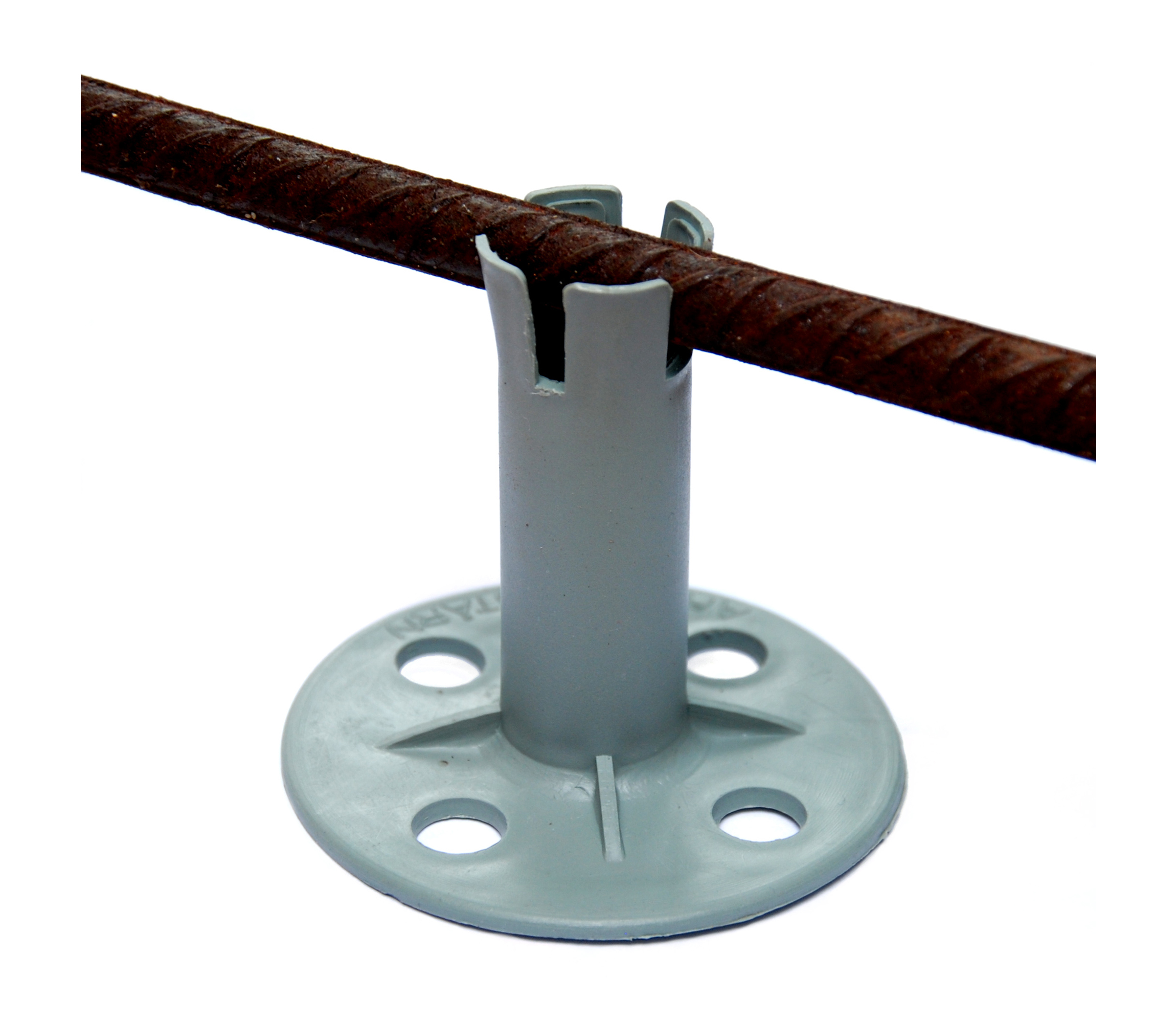

Фиксатор арматуры «стульчик» или «стойка»

Эти фиксаторы на вертикальную поверхность предназначены для установки арматуры диаметром от 4 до 20 мм. Применяются для армирования монолитных плит перекрытий, при заливке промышленных полов, малых архитектурных форм и других железобетонных изделий.

Изготавливаются в виде вертикальных трубок с небольшой опорной площадкой с одной стороны и удерживающим замком с другой. Стойки позволяют удерживать арматуру на высоте 10, 15, 20, 25 и 30 мм от опоры, на которую они установлены.

Фиксаторы «настил»

По конструкции такие же, как и «стульчик», но имеют более широкую опорную площадку. Они предназначены для установки на такие мягкие основы, как пенопласты, минераловатные маты, песок, щебень, грунт и другие.

Фиксатор «конус»

Используется при монтаже штатной щитовой опалубки для фиксации трубы ПВХ диаметром 25 мм через которую проходит стяжной болт. Устанавливая фиксаторы для опалубки, можно полностью исключить попадание бетона на поверхность болта и герметизировать монтажные отверстия.

Фиксаторы для арматуры требования. Фиксаторы арматуры. ArmaturaSila.

Предъявляемые требования к фиксаторам арматуры

Использование полимерных изделий в качестве закладных деталей позволяет не только повысить качество строительных работ, сократить период строительно-монтажных работ по монолитной технологии, но и увеличить прочность и надежность железобетонных конструкций, повысить производительность труда.

Благодаря фиксатору «конус» монтажники улучшают контакт трубки ПВХ и поверхности опалубочных щитов при формировании полусухой стяжки, что предотвращает попадание строительной смеси внутрь трубки. Для установки одного стяжного винта используется два фиксатора и трубка ПВХ. В процессе проведения демонтажных работ по разборке опалубочных систем стяжные винты легко выкручиваются, что позволяет использовать метизы многократно в дальнейшем.

Отсутствие конусов может привести к блокировке стяжного винта, что в свою очередь становится причиной перерасхода строительных материалов и удорожания работ. При выборе трубки ПВХ и конуса необходимо руководствоваться условием увеличения жесткости изделия с увеличением наружного диаметра.

Следует также учесть тот факт, что с увеличением размера диаметра трубки улучшается ее соприкасаемость с поверхностью щитов опалубки, что снижает вероятность попадания раствора в полость фиксатора. Одной из особенностей установки конуса является тот факт, что изделие с диаметром менее 40 мм теряет жесткость, что, в свою очередь приводит деформации детали, и росту вероятности затекания бетона в полость.

Фиксаторы арматуры «звездочка» обладают уникальным замком, который позволяет надежно закреплять их на стержнях арматурного каркаса. Изделие определяет требуемую толщину защитного слоя, который создается между щитом опалубки и стержнем арматуры. Фиксатор крепится посредством замка, а для надежности специальными стяжными элементами, которые предотвращают его сползание по телу стержня и предохраняют от разъединения в процессе заливки. Цвет полимерного изделия является свидетельством однородности исходного материала, и одновременно служит подтверждением его прочности.

Фиксатор арматуры «стульчик» используется для каркасов, уложенных в горизонтальной плоскости. Благодаря данному изделию каркас или сетка укладывается без перекосов, на одной высоте. Часто изделие используется в качестве закладных элементов с платой, при монтаже арматуры на слой утеплителя, гидроизоляции или мягкий, сыпучий грунт.

Требования к выполнению монтажа фиксаторов арматуры

Проектирование высотных зданий и сооружений выдвигает ряд требований по обеспечению качества, безопасности и прочности объектов, что достигается строгим соблюдением условий монтажа, в том числе правильным подбором и использованием рекомендуемых конструктивных схем и строительных материалов.

При возведении зданий по технологии монолитного строительства основополагающим условием долговечности конструкции является правильный монтаж несущего каркаса, заключаемого в строительный раствор. От качества фиксации арматуры, ее грамотной установки будет зависеть период эксплуатации объекта, безопасность и прочность строительных конструкций. Максимально возможная прочность и надежность достигаются благодаря использованию в монолитном строительстве фиксаторов арматуры. Они позволяют создать защитный слой, заданной толщины между арматурой и щитами опалубки.

Фиксаторы арматуры устанавливаются непосредственно перед заливкой строительного раствора в созданные опалубочные системы. Благодаря полимерным изделиям обеспечивается надежная и прочная фиксация арматурных стержней внутри опалубочных систем и выдерживается проектное расстояние между поверхностью щитов и каркаса. Созданная конструкция позволяет исключить различные дефекты на поверхности стен, потолка, столбов, колонн, дверных и оконных проемов, в том числе — проявление арматурной сетки на их поверхности.

Проявление на бетонной поверхности рельефа стальных стержней приводит к снижению прочности железобетонных конструкций, проявлению ржавчины, развитию коррозийных процессов внутри блоков и плит, что, в свою очередь, приводит к снижению прочности, безопасности и надежности конструкции, уменьшению периода эксплуатации. Процесс монтажа железобетонных конструкций начинается с выполнения работ по выравниванию основания, монтажа опалубочных систем и их крепления, установки каркаса или сетки на фиксаторы арматуры, и заканчивается заливкой строительного раствора в подготовленные формы.

Монтаж металлического каркаса начинается с укладки арматурных стержней на основание, и закрепления мест пересечения прутьев проволокой. Могут быть использованы временные опоры для упрощения выполнения монтажных работ. Под все места пересечения прутьев устанавливают фиксаторы арматуры . что обеспечивает строгое соблюдение величины технологического зазора.

Также интересно:

Рабочая куртка – это только часть амуниции, которая вас готова выручить

Керамическая плитка в Москве. Правильный выбор поможет избежать проблем в будущем

Электронная подпись — идентификация личности в цифровом поле

Бесплатные игровые автоматы онлайн — просто, интересно, доступно!

Как проверить масло ZIC?

Запускается серийное производство автогидроподъёмника ТКА-37

Выбор мебели для главного кабинета компании

Разновидности фиксаторов арматуры

Фиксаторы арматуры производят из полимерных материалов. Изделия характеризуются высокой прочностью, устойчивостью к атмосферным изменениям, резким колебаниям температуры. Пластиковые детали обладают различными размерами, имеют различные конфигурации, что позволяет использовать их при установке каркасных конструкций.

Наиболее популярными изделиями выступают:

фиксатор стойка;
фиксатор звездочка;
фиксатор конус;
набор из двух заглушек и трубки ПВХ;
фиксатор стульчик.

Фиксатор защитного слоя арматуры звездочка используется при выполнении монтажных работ по установке вертикальных каркасов для создания стеновых конструкций, колонн, при формировании оконных и дверных проемов, арочных конструкций. Звездочка используется с арматурными стрежнями, которые имеют различный диаметр. Закрепление изделий на стержне осуществляется посредством надежного замка. Замковое крепление характеризуется надежностью и прочностью, что позволяет сохранять неизменными размеры каркасных конструкций. Звездочка удерживает стержни на одинаковом расстоянии от опалубочных щитов, позволяя сформировать защитный слой заданной толщины.

Фиксаторы защитного слоя арматуры звездочка и колесо имеют не большие различия в и конструктивные особенности. Размер диаметра изделий позволяет устанавливать стержни вертикальных каркасов на необходимом расстоянии от щитовых конструкций.

Фиксаторы арматуры разработаны для обеспечения защитного слоя, толщиной от 10 мм до 50 мм, и работают с арматурой, диаметр которой находится в диапазоне 4 мм до 20 мм. Изделия производят из высококачественных полимерных материалов, что оставляет их качества неизменными даже при резких температурных перепадах.

Проектировщики и инженеры рекомендуют для создания надежных и прочных каркасов и строительных конструкций использовать расчетное количество изделий на один квадратный метр — от 4 шт до 10 шт, в зависимости от выдвигаемых требований к прочности и качеству объекта.

Фиксаторы защитного слоя арматуры корона , стойка , стульчик используются при формировании каркасных конструкций, монтируемых в горизонтальной плоскости для создания межэтажных перекрытий, полов. Фиксатор корона позволяет сооружать защитные слои значительной толщины, размер которых может доходить до 50 мм. Достигается это за счет соединения двух элементов, которые устанавливают друг на друга. Для формирования бетонных полов строители используют фиксатор арматуры стойку .

Поделиться статьей

Разновидности фиксаторов арматуры

Для того, чтобы поделиться этой страницей Разновидности фиксаторов арматуры добавьте ссылку этой страницы.
Чтобы добавить ссылку вида: Разновидности фиксаторов арматуры на страницы своего собственного сайта, в том месте, где бы Вы хотели видеть эту ссылку вставьте данный код:

как сюда попасть

http://stroika-remont-material.ru Строительство и ремонт
http://nerud-material-spb.ru Нерудные материалы с доставкой в СПб
http://bestam.ru/ Автопортал bestam.ru — автоновости, обзоры и отзывы об автомобилях
http://dthz.ru ДАЛЬТЕПЛОХИМЗАЩИТА
http://vashvitrazh.ru Витражи для Интерьера
http://дезцентр-русь. рф/ Услуги по уничтожению насекомых, грызунов, плесени
http://tau-presents.com Артель мастерских Тау
http://hello-avon.ru Здравствуй Avon
http://belorashoes.ru/ Интернет-магазин белорусской обуви Белорашуз.ру
http://levinpro.ru/ Levinpro — услуги профессионального пластического хирурга Сергея Левина

Все премиум сайты

Источники: http://dizainremont.com/nazrevshaya/predyavlyaemye-trebovaniya-k-fiksatoram-armatury.html, http://industrial-news.com/?p=2437, http://conti-group.ru/publ/tekhnicheskie_stati/raznovidnosti_fiksatorov_armatury/5-1-0-10886

Комментариев пока нет!

Фиксаторы арматуры для бетонирования | Компания «КомплектСтрой»

Фиксаторы арматуры предназначены для удержания металлических прутьев в нужном положении и предотвращения их выхода на поверхность в процессе бетонирования. В противном случае они подвергаются коррозии, что становится причиной разрушения железобетонной конструкции.

При монолитном строительстве необходимо выдерживать расстояние от арматуры до поверхности ЖБИ не менее 10-12 мм. Только в этом случае можно гарантировать полную изоляцию металла от контакта с влагой и кислородом. Если защитный слой обустроен правильно, то стальной каркас прослужит не один десяток лет.

Разновидности и особенности фиксаторов арматуры

Данные ограничители представляют собой пластиковые или бетонные изделия, легко фиксируемые на поверхности стальных прутков. Они определяют дистанцию между арматурой и краем ЖБИ (опалубкой). Материал изготовления не корродирует при контакте с влагой и кислородом.

Разновидности фиксаторов:

«звездочка»;
«стульчик»;
«кубик»;
«елочка»;
«конус»;
«стойка» и др.

Перечисленные изделия используются для всех типов арматуры. Их применение обеспечивает следующие преимущества:

стойкость железобетонных конструкций к коррозии;
сповышение нагрузочных характеристик;
сустойчивость к перепадам температуры.

Применение фиксаторов позволяет монтировать усиленные каркасы, рассчитанные на значительные нагрузки. Благодаря применению данных изделий в разы увеличивается скорость сборки армирующих конструкций, сокращаются сроки ввода объектов в эксплуатацию без увеличения штата сотрудников, появляется возможность перераспределения рабочих ресурсов.

Фиксаторы арматуры: цены и характеристики

Фиксаторы для арматуры – специализированная разновидность закладных элементов, которая применяется для создания в железобетоне защитного слоя (прослойки между арматурным каркасом и опалубкой). Фиксатор арматуры выполняет следующие базовые функции:

повышает прочность, огнестойкость ж/б изделия;
предотвращает коррозию арматуры, возможную из-за контакта каркаса с опалубкой;
способствует равномерному распределению раствора.

Такие детали применяются при строительстве фундамента и монолитных стен. Можно также купить фиксаторы для арматуры с целью использования в любых других конструкциях, усиленных стальными стержнями.

Обычно фиксаторы для арматуры изготавливаются из полимеров (полиэтилена высокого давления и др.). Это обеспечивает их неподверженность коррозии.

Виды фиксаторов для арматуры

Наиболее распространенные разновидности:

фиксатор-звездочка – отлично выдерживает жару, создает слой толщиной 15 – 60 мм;
фиксатор-стульчик – используется при любой температуре, толщина создаваемого слоя – 30 ± 10 мм;
основание-подставка для сыпучих грунтов – она применяется при установке ж/б конструкций на мягкие подложки (песчаные, гравийные и др.).


Фиксатор-звездочка	Фиксатор-стульчик	Основание-подставка

Цена на фиксаторы для арматуры зависит от их типа, размеров, компании-производителя, материала изготовления. Опора-стульчик под арматуру и фиксаторы других типов устанавливаются на этапе заливки бетона между опалубкой и стержнями каркаса.

Фиксатор звездочка

Фиксатор для арматуры звездочка имеет форму сетчатого круга с сектором для крепления стальных прутов. Конструкция элемента имеет специализированные замки, что обеспечивает прочную фиксацию на арматуре.

Отличительной особенностью звездочки является устойчивость к жаре. Но при низких температурах подобные элементы обладают высокой подвижностью.

Рекомендуется купить фиксатор звездочка для использования при изготовлении стен, колонн, фундаментов, ригелей. В зависимости от размера, подобные элементы создают защитный слой толщиной 15 – 60 мм. Их расход составляет 4 – 10 шт./м2. В продаже есть элементы для прутов диаметром 4 – 20 мм.

Звездочки чаще всего делают из полиэтилена высокого давления, реже – из других полимеров. Номер элементов соответствует толщине защитного слоя, создаваемого с их помощью.

Фиксатор стульчик

Форма фиксатора для арматуры “стульчик” напоминает табуретку, сиденье которой опущено на середину высоты ножек. Это позволяет установить и надежно зафиксировать стальные пруты.

Опора стульчик под арматуру применяется в горизонтальных монолитных конструкциях. Можно также купить фиксатор стульчик для обустройства заливных полов из бетона на твердых подложках.

Преимуществами деталей данного типа являются экономичность расходования (нужно 4 – 6 шт./м2) и простота установки.

Фиксаторы стульчики используются для прутов диаметром 4 – 14 мм. С их помощью можно создать слой защиты толщиной 20 – 40 мм.

Применение фиксаторов для арматуры

Основание-подставка для сыпучих грунтов

При заливке бетона на мягкие подложки применяются специализированные основания-подставки для сыпучих грунтов. Обычно они имеют форму широкого блюдца с крепежными гнездами, отверстиями и прочими конструктивными элементами, способствующими надежной фиксации на непрочной поверхности.

Рекомендуется купить фиксаторы арматуры для сыпучих грунтов при заливке ж/б конструкций на песке, гравии, щебне, мягких изоляционных материалах и т. д. Размеры элементов подбираются в зависимости от диаметра стальных прутов и характеристик самого основания. В продаже есть основания-подставки для сыпучих грунтов под фиксаторы стульчики, а также закладные элементы других типов.

Фиксаторы арматуры – типовые изделия и вариации на тему

Фиксаторы арматуры — типовые заводские разновидности и самоделки от участников портала.

Редкое строительство обходится без изготовления железобетона, будь то фундаментная лента, плита, перекрытия или ограждающие конструкции. Независимо от сферы применения, арматурный каркас должен быть надежно защищен от внешней среды, чтобы монолит отслужил свой срок и не разрушился раньше времени. Обеспечивает эту защиту равномерный слой бетона определенной толщины со всех сторон, при условии, что он есть, и его достаточно. Чтобы ровно выставить каркас, соблюсти плоскость и добиться нужной толщины бетона, сравнительно недавно появились специальные пластиковые фиксаторы арматуры. Наши умельцы используют как эти доборы, так и подручные способы, и в некоторых случаях самоделки не уступают заводским прототипам.

Основные разновидности фиксаторов и сфера применения

Фиксаторы арматуры, еще называемые подставками под арматуру (они же дистанцеры или ограничители), предназначены для удержания арматурного каркаса, стержней или сетки на нужной высоте, в заданном положении, без перекосов и сдвигов, чтобы вокруг образовался равномерный защитный слой бетона (расстояние от поверхности арматуры до грани конструкции). Недостаточный слой или вообще проплешины, сквозь которые железо будет контактировать с влажной средой, это значительное сокращение срока службы монолита, опасность деформации и ухудшение прочностных характеристик. Слишком толстый слой – это необоснованная перезакладка, влекущая за собой повышение затрат на строительство.

Толщина ЗС зависит от типа железобетонной конструкции, функционала арматурных деталей (рабочие или конструктивные), а также от типа арматуры и ее сечения. Но нормативный минимум – не меньше 1 см и не меньше сечения арматурного стержня, независимо от остальных условий. В частном строительстве действуют следующие нормы по толщине ЗС:

Внутренние железобетонные конструкции и монолитные участки перекрытий – 20 мм (25 мм при повышенной влажности).
Cнаружи, без дополнительной защиты – 25 мм.
В грунте, без дополнительной защиты – 40 мм.
В фундаментах, без дополнительной защиты (подбетонка, слой ПГС) – 70 мм.
В фундаментах, с защитным слоем – 35-40 мм.

Изготавливают фиксаторы из прочного пластика, который не поддается коррозии, устойчив к колебаниям температур и химической среде бетона. Все фиксаторы делятся на три группы – для горизонтального монтажа, для вертикального монтажа и универсальные, а форма определяет специфику применения. Основных разновидностей несколько, плюс вариации в пределах каждого вида:

«Стульчики» – фиксаторы горизонтального типа, для одного слоя, используемые в фундаментах, стяжках, плитах перекрытий, обычный стульчик рассчитан на арматуру диаметром до 16 мм, усиленные стульчики подходят для арматуры 25-30 мм.
«Стойки» – бывают горизонтального и универсального типа с большим диапазоном габаритов (создание слоя от 15 до 40 мм), стойки можно использовать в разных положениях, кроме того, выпускают «многоэтажные» стойки, которые устанавливаются друг на друга, для увеличения толщины слоя.
«Звездочки/колесики» – универсальный фиксатор, представляющий собой кольцо с зубцами различного диаметра, в центре зажимной замок, позволяющий стопорить арматуру как вертикально, так и горизонтально. В основном применяется при заливке ограждающих конструкций, колонн, столбов, с арматурой сечением от 4 до 20 мм.
«Кубики» – горизонтальные фиксаторы, удобные своей многофункциональностью, один кубик дает четыре разных слоя (35-80 мм), в зависимости от используемой стороны корпуса. Диаметр арматуры – о т 4 до 32 мм, сфера применения, как у стульчиков.
«Косточки/бабочки» – тоже горизонтальная подставка, позволяющая изменять толщину слоя установкой на определенную сторону, диаметр арматуры – от 25 до 40 мм.
«Опоры» – круглые, квадратные или прямоугольные горизонтальные фиксаторы, позволяющие получить слой от 25 до 80 мм, под арматуру от 4 до 32 мм. Для сыпучих оснований – специальные, усиленные опоры с круглой платформой большего диаметра. Также выпускают отдельные подставки (подложки) под фиксаторы, устанавливаемые на сыпучих основаниях.

Средний расход фиксаторов на 1 м² составляет от 5 до 10 штук, чем тяжелее каркас, тем больше опор под него потребуется. Если заливка предполагается поверх утеплителя, выбирают фиксаторы без острых ножек, чтобы не продавили, или используют для сыпучих грунтов.

Правильно подобранные и установленные фиксаторы не смещаются и не ломаются даже при передвижении по каркасу при заливке.

amarrakПользователь FORUMHOUSE

Нормальные фиксаторы не ломаются при правильной установке. Они должны стоять вертикально, так как предназначены для удерживания усилий «сверху вниз». Если усилия будут в бок, то они могут срезать крепеж или «усики». У меня по арматуре, установленной на фиксаторы, бегало при заливке пять человек.

При всех достоинствах пластиковых расходников, это дополнительная статья затрат, и многие самозастройщики, в том числе и наши умельцы, предпочитают обходиться самоделками. Некоторые из них вполне жизнеспособны, а некоторым в монолите совсем не место.

«Дедовские» способы

Кирпич – керамический, силикатный, ломаные куски, одинаковые половинки, целые кирпичины – не вариант минимум по двум причинам:

Габариты – сложно наколоть кирпич на одинаковые, небольшие фрагменты, большие же куски слишком объемные, что скажется на слое.

Bosfor 642

Стульчики вещь хорошая, я себе ставил и не жалею, выигрыш в точном соблюдении защитного слоя бетона – кирпич «съест» больший слой бетона впустую.

Гигроскопичность – даже керамика, не говоря о силикате, впитывает влагу и будет передавать ее арматуре.

Арматурные штыри – многие используют воткнутые вертикально в землю пруты, чтобы к ним привязывать каркас, такой способ еще быстрее, чем кирпич, приведет к коррозии.

Валерка 65Пользователь FORUMHOUSE

Арматура должна быть герметична в бетоне, если она хоть одним краем будет соприкасаться с водой, то по ней будит поступать влага в бетон, и бетон будет разрушаться.

В ситуации же со штырями будет идти прямой подсос влаги с передачей на арматурный каркас по всей плоскости.

Камни–голыши примерно одинакового размера – вполне работоспособный вариант в качестве опоры, но при заливке каркас может сдвинуться и перекоситься. Соблюсти толщину слоя сложнее, но хотя бы не будет повышенной влажности. Если же речь о песчанике, то пластинчатая структура облегчает укладку и лучше удержит арматуру, но влагу он впитывает еще сильнее кирпича, поэтому понадобится слой гидроизоляции.

Трубная альтернатива

Пластиковые трубы – можно подобрать любой диаметр и толщину трубы в зависимости от типа основания, нарезать нужную длину, для надежной фиксации даже сделать пазы под сечение арматуры. Этот способ востребован среди наших умельцев, так как и толщина слоя выдерживается, и параметры монолита не ухудшаются.

гелОПользователь FORUMHOUSE

Можно ставить на обрезки 50 мм пластиковой канализационной трубы, резать можно на ту высоту, какую требуется. У меня получилось около 4-6 штук на погонный метр ленты шириной 40 см, при 12-ой арматуре (8 ниток в хомуте). От погружения в песок я подкладывал кусочки рубероида.

Труба может быть и больше.

efhПользователь FORUMHOUSE

Я использовал обрезки 100 мм канализационной пластиковой трубы, где-то 7-8 см высотой напилил и поставил.

Или меньше.

WinderПользователь FORUMHOUSE

Нарезаете из трубы ПНД 32 или 40 мм колечки нужной высоты и вертикально их ставите на крышки для консервирования. По щебню крышки, как правило, не нужны.

Бетонные фиксаторы

Как и пластиковые, бетонные фиксаторы бывают промышленного производства, но используются, в основном, для больших объектов, и в продаже их найти сложно. Однако самостоятельно изготовить такие опоры может каждый, если есть время возиться с формами, заливкой и сушкой. Некоторые не заморачиваются с формованием и делают «нашлепки» из раствора или выкладывают конусом прямо по месту, но лучше все же потратить время.

Бетонные подставки чаще всего двух типов:

Прямоугольники – заливка в форму или нарезка на кубики незастывшего раствора;
Кругляши – заливка в обрезки пластиковых труб, получается ровный рельеф или заливка в донышки от пластиковых бутылок, получаются еще и пазы под пруты.

Если вставить в бетон проволоку, получатся не просто опоры, а настоящие фиксаторы арматуры.

navashinoПользователь FORUMHOUSE

Посмотрите видео Антона Вебера, там процесс изготовления бетонных фиксаторов для ЗС. Собираете опалубку прямоугольником, заливаете жестким бетоном или пескобетоном, пока раствор не схватился, вставляете петли из вязальной проволоки, нарезаете массу на квадраты (5-7 см). После застывания бетона вытряхиваете из формы и ломаете по прорезям.

Работоспособность метода подтверждена.

AndrShurupovertПользователь FORUMHOUSE

Вчера попробовал сделать пилотную партию, сегодня остался доволен результатом, высыпал первые кубики на денек в воду, сделал следующую заготовку.

Winder

Ещё один неплохой способ: отрезаете донышко от простой пластиковой бутылки (с бугристым рельефом), заполняете его жёстким раствором (мало воды) и, как куличики в детстве из песка, выкладываете на плоское основание, застеленное плёнкой, через несколько дней подставки готовы.

Что и делают.

maratovichПользователь FORUMHOUSE

У нас подставки не продаются и не продавались никогда. Привез из Питера 25-35 мм подставки, а под заезд в гараж они маловаты, на форуме попадалось упоминание о том, что можно вот так, как в детстве, лепить. Слепил.

Покупные фиксаторы или самодельные, пластиковые, или бетонные, главное – выдержать слой и надежно защитить свой монолит от разрушения.

Пригодятся фиксаторы и при заливке домов – например, из монолитного пенобетона, если же речь о технологии несъемной опалубки, то чаще всего используют пластиковые трубы, они и стяжки защищают, и слой помогают выдержать. В видео – о нюансах арматурных работ.

Теги фиксаторы арматуры подставки под арматуру ограничители арматуры дистанцеры фиксатор стульчик фиксатор звездочка фиксатор кубик защитный слой железобетон монолит Поделиться Комментарии (1)
Vortexianzzz
dofl682ins.1.$0.$0.1.1.0″>Битая тротуарная плитка, берется у продавцов плитки по цене мусора. Четкие размеры по толщине.
Источник
(PDF) Предлагаемая система зажимов для механического соединения арматурных стержней
Международный журнал прикладных инженерных исследований ISSN 0973-4562 Том 11, номер 11 (2016) стр. 7355-7361
© Research India Publications. http://www.ripublication.com
7360
Journal of ICT-Aided Architecture and Civil
Engineering, Vol.2, No. 1, pp.1-14
[7] Pudjisuryadi, P .; и Тавио (2013), Прогноз прочности на сжатие
квадратных бетонных колонн
, оснащенных внешними стальными воротниками.Civil
Engineering Dimension, 15 (1), стр. 18-24.
[8] Pudjisuryadi, P .; Тавио; and Suprobo, P. (2015),
Характеристики квадратных железобетонных колонн
, ограниченных снаружи стальными угловыми кольцами при
комбинированной осевой и боковой нагрузке, 5-я
Международная конференция Евроазиатского гражданского общества
Engineering Forum (EACEF -5), Процедура
Engineering, Elsevier Ltd.
[9] Pudjisuryadi, P.; Тавио; and Suprobo, P. (2014),
Аналитическая ограничивающая модель
квадратных армированных бетонных колонн
с использованием внешних стальных муфт.
Международный журнал архитектуры с использованием ИКТ и
Гражданское строительство, 1 (1), стр. 1-18.
[10] Pudjisuryadi, P .; Тавио; и Супробо, П. (2011),
Распределение поперечных напряжений в бетонных колоннах
, внешне ограниченных стальными угловыми муфтами.
Труды 2-й Международной конференции
Инженерия землетрясений и смягчение последствий стихийных бедствий
(ICEEDM-II), Сурабая, Индонезия.
[11] Raka, I G.P .; Тавио; and Astawa, I. MD (2014),
«Отчет о состоянии дел о частично предварительно напряженных бетонных строительных конструкциях
сейсмостойкости
для высокосейсмического региона» Доклад на 2-й Международной конференции
по устойчивому гражданскому строительству
Инженерные сооружения и строительство Материал,
Elsevier Procedure Engineering.
[12] Raka, I G.P .; Тавио; и Астава, я М.D. (2011),
Элементы структурного соединения частично предварительно напряженных
бетонная балка — арматурная колонна,
сейсмостойкие и пластичные на опорах специальные
моментная каркасная система, 1-е индонезийское сооружение.
англ. и мат. Симпозиум.
[13] Raka, I G.P .; Тавио; and Astawa, I. M.D. (2011),
Модель элементной конструкции, частично предварительно напряженный бетон
железобетонная балка-колонна, соединяющая в сейсмостойком каркасе
этажа
этажа,
2-й межд.Конф. по прикладным технологиям, науке и искусству
(APTECS), ITS, Сурабая, Индонезия.
[14] Тавио (2008), Требования Строительных норм для конструкционного бетона
(ACI 318-08) и Комментарий
(ACI 318R-08). Обсуждение и завершение, Concrete
International, Американский институт бетона (ACI),
30 (4), стр. 1-171.
[15] Тавио (2006), Интерактивная механическая модель для
Прочность на сдвиг глубоких балок. Обсуждение, журнал
структурной инженерии, ASCE, 132 (5), стр. 826-
829.
[16] Tavio; Ахмад, К .; Пармо; и Сулистиаван, A.
(2013), Прочность и пластичность RC-колонн
, модернизированных FRP при циклической нагрузке.
Труды 4-й Международной конференции по
Прикладная технология, наука и искусство (APTECS-
IV), Сурабая, Индонезия.
[17] Тавио; Будиантара, И.N .; and Kusuma, B. (2008),
Непараметрический регрессионный анализ напряжений
Кривая деформации замкнутого бетона. Civil
Engineering Dimension, 10 (1), стр. 14-27.
[18] Тавио; и Кусума, Б. (2015), Аналитическая модель для
осевого напряженно-деформированного поведения сварной арматуры
ограниченных бетонных колонн сеткой, Journal of Asian
Concrete Federation, Vol. 1, No. 1, pp. 1-10, сентябрь
2015.
[19] Тавио; и Кусума Б. (2009), Модель напряженно-деформированного состояния
для высокопрочного бетона, удерживаемого сварной проволочной сеткой
. Обсуждение, Журнал материалов в
Гражданское строительство, ASCE, 21 (1), стр. 40-45.
[20] Тавио; Kusuma, B .; и Супробо, П. (2012),
Экспериментальное поведение бетонных колонн
, ограниченных сварной проволочной сеткой в качестве поперечной
Арматура при осевом сжатии.ACI
Structural Journal, 109 (3), стр. 339-348.
[21] Тавио; Pudjisuryadi, P .; и Супробо, П. (2015),
Прочность и пластичность внешнего стального бетона с муфтой
, колонны под сжимающей нагрузкой,
Журнал Азиатской федерации бетона, Vol. 1, No. 1,
pp. 47-56, Sep.
[22] Tavio; Suprobo, P .; and Kusuma, B. (2011),
Исследование моделей «напряжение-деформация» для
удержания бетона сварной проволочной сеткой.
Журнал процедурной инженерии, 14, стр. 2031-2038.
[23] Тавио; Suprobo, P .; и Кусума, Б. (2008), Прочность
и повышение пластичности армированных колонн HSC
, ограниченных высокопрочной поперечной сталью
‘, Труды одиннадцатой конференции Восточной Азии и Тихого океана
по проектированию конструкций и
Строительство (EASEC-11), Тайбэй, Тайвань.
[24] Тавио; Suprobo, P .; и Кусума, Б.(2008),
Пластичность замкнутых железобетонных колонн
со сварными арматурными решетками. Труды
Международной конференции передового опыта в бетоне
Строительство через инновации, Лондон, Великобритания.
[25] Тавио; Suprobo, P .; и Кусума, Б. (2007), «Влияние
конфигурации сетки на прочность и пластичность
колонн HSC, ограниченных сварной проволочной сеткой
при осевой нагрузке».Труды 1-й Международной конференции
по современному строительству
и обслуживанию конструкций, Ханой, Вьетнам.
[26] Тавио; и Тата, А. (2009), Прогнозирование нелинейного поведения
и зависимости напряжения от деформации
прямоугольных бетонных колонн с
ANSYS. Измерение гражданского строительства, 11 (1), 23-31.
[27] Тавио; и Тата, A. (2008), Зависимость напряжения от деформации
и нелинейное поведение кольцевых замкнутых
железобетонных колонн. Journal of
Communication Media in Civil Engineering, 16 (3),
pp. 255-268.
[28] Тавио; и Тенг, С. (2004), Эффективная крутильная
Жесткость железобетонных элементов. ACI
Structural Journal, 101 (2), стр. 252-260.
[29] Тавио; Wimbadi, I .; Negara, A.K .; и Тиртаджая Р.
(2009), Влияние ограничения на взаимодействие
Диаграммы квадратных железобетонных колонн.
Измерение гражданского строительства, 11 (2), стр.78-88.
[30] Teng, S .; и Тавио (2003), Прогиб плоских плит
полов с нерегулярным расположением колонн. Прогиб
Влияние поперечной арматуры на прочность и деформируемость железобетонных элементов
Исследования железобетонных конструкций после землетрясений часто выявляют структурные повреждения в результате разрывов сцепления и сдвига. Такие разрушения обычно возникают в железобетонных элементах с деталями, которые, как известно, вызывают проблемы, такими как широко разнесенная поперечная арматура и / или стыки внахлест, расположенные в областях податливости при изгибе. Эти детали характерны для старых железобетонных зданий (построенных до 1970 года), которые имеют железобетонные колонны с продольной арматурой, сращенной чуть выше уровня пола, и поперечной арматурой, расположенной на расстоянии d / 2 или более. Это исследование было сосредоточено на средствах повышения деформируемости существующих железобетонных элементов, восприимчивых к разрушениям сцепления и сдвигу во время сейсмического события или других приложений, требующих прочности. Были исследованы эффекты ограничения, обеспечиваемого эпоксидными анкерами, спиральной поперечной арматурой и пост-натяжными внешними зажимами.Упор был сделан на создание упрочняющего устройства, которое можно легко подобрать по размеру, изготовить и установить, потому что большинство существующих методов упрочнения требуют специальной рабочей силы, инструментов и материалов. Собранные наблюдения подтверждают идею о том, что активное удержание, обеспечиваемое постустановленной и пост-растянутой поперечной арматурой, было наиболее эффективным методом улучшения структурной деформируемости среди изученных методов и в пределах рассматриваемых диапазонов.
История
Тип степени
Доктор философии
Департамент
Гражданское строительство
Расположение кампуса
Вест-Лафайет
Советник / Супервайзер / Председатель комитета
Супервайзер Сантьяго 9 Пухоль -Chair Ayhan Irfanoglu
Член дополнительного комитета 2
Роберт Фрош
Член дополнительного комитета 3
Хулио Рамирес
Член дополнительного комитета 4
Ken Ridgway
Высокопрочные арматурные стальные стержни с использованием малоцикловой усталости Методология | International Journal of Concrete Structures and Materials
В этой работе арматурные стержни ASTM A706 Grade 80 испытываются путем циклического смещения, чтобы получить их низкоцикловую усталостную долговечность.Схематический вид испытательной установки и приборов, используемых на факультете гражданского строительства Чилийского университета для монотонных испытаний на растяжение и циклических испытаний, показан на рис. 1. Испытания на монотонное одноосное растяжение и усталостные испытания проводятся на образцах диаметром 12 мм. (\ (\ phi {12} \)) арматурных стержней с использованием универсальной испытательной машины (UTM) модели INSTRON 600 LX, как показано на рис. 1, с регистрацией силы и смещения. Используется камера с высоким разрешением, расположенная перед испытуемым образцом, чтобы делать фотографии во время экспериментального испытания, которые затем обрабатываются фотограмметрически для получения смещения во времени цветных меток, нанесенных на образец, как в UTM.Эта методология позволяет описать положение центра каждой отметки с течением времени, где каждую фотографию размером 3456×5184, записанную во время теста (каждые 5 с с использованием DSLR Remote Pro Multi-Camera Multi-Camera DSLR Remote Pro (2017)), можно фильтровать по диапазонам определенных цветов. . Более подробно фильтрация изображения будет объяснена позже. Экстензометр с измерительной длиной 25 мм устанавливается в середине длины арматурного стержня для измерения осевых деформаций (начальное упругое поведение) до тех пор, пока в ходе испытания не будет достигнут предел текучести. Целью использования экстензометра является сравнение результатов первоначального упругого отклика высокопрочной стали с поправкой, полученной первоначально путем фотограмметрии. На этом этапе важно снять экстензометр с образца, так как отказ арматуры может повредить прибор. Контрольное испытание на монотонное растяжение проводят на образце с общей длиной 300 мм (т. Е. Длиной арматурного стержня без длины захвата 75 мм), а осевые деформации измеряют фотограмметрическим методом на эффективной длине арматурного стержня. в пределах измерительной длины 150 мм.Напряжения получают через отношение приложенной нагрузки к начальной площади поперечного сечения образца, и для каждого циклического испытания стальные стержни разрезают на основе конкретных коэффициентов гибкости L / d (соотношение между длиной продольного изгиба L и диаметром d ), чтобы образец был зажат зажимами. Кроме того, циклические испытания проходят с использованием настраиваемого управления смещением.
Рис. 1
Схема экспериментальной испытательной установки.
Фотограмметрия с использованием методологии RGB
Методы измерения с годами улучшились, чтобы охватить больше информации с максимальной точностью. Один из этих методов, известный как фотограмметрия, был разработан во многих областях техники. Важность фотограмметрии в испытаниях на растяжение или испытаниях на малоцикловую усталость состоит в том, чтобы как можно точнее измерить осевые деформации образца, поскольку традиционное оборудование не может обнаружить вторичные эффекты, такие как возможное пластическое удлинение стержня внутри зажимов (известное как проникновение деформации, Massone and Herrera 2019) или проскальзывание стержня внутри зажимов.Этот эффект возникает в основном из-за несовершенной заделки в системе зажим-стержень, где из-за наличия осевой нагрузки образец испытывает уменьшение площади поперечного сечения, что способствует деформациям в зоне контакта с зажимом. В этом исследовании используется фильтр RGB (López 2019). Цветовое пространство RGB состоит из трех основных цветовых компонентов; а именно, R, G и B (Selek 2016), которые основаны на интенсивности основных цветов света: красного, зеленого и синего соответственно. Это хроматическая модель, с помощью которой можно воспроизвести широкий спектр цветов из смеси RGB.Базовым элементом, используемым в изображении, является пиксель, который выражается в изображении как определенный цвет с использованием определения RGB или оттенков серого. Эта методология позволяет описать положение пикселя во времени, где каждая фотография, записанная во время теста, может быть отфильтрована через диапазоны определенных цветов RGB. Оранжевые метки нанесены на рис. 2а на верхней и нижней части соответственно (для проверки и проверки осевых деформаций, полученных с помощью UTM и фотограмметрии с использованием \ (L_ {UTM} (t) \)), а оранжевые метки на стержень возле зажимов (для получения осевых деформаций арматуры с большей точностью используется L ( t )). Целью размещения меток рядом с зажимами является отслеживание пикселей этих меток с течением времени для расчета общей продольной деформации на свободном участке. В MATLAB можно представить каждый пиксель, указывающий его положение ( x , y ) и включая его положение цвета ( R , G , B ) в цветовом пространстве RGB, как показано на рис. 2b . Это 5-мерное пространство можно наблюдать с помощью функции imshow (), как показано на рис.3. Следующие диапазоны RGB представляют фильтры, используемые в примере на рис. 3: \ (200 \ le R \ le 255, \, 120 \ le G \ le 190, \) и \ (20 \ le B \ le 80. \)
Рис.2
a. Пример меток, используемых для фотограмметрии, b. Цветовое пространство RGB (3-мерная модель, Селек, 2016).
Рис. 3
Примеры пикселей с позициями ( x , y , R , G , B ).
Ориентируясь на координату B , рис. 3a показывает, что B, находится между значениями 20 и 80, если пиксель находится в пределах оранжевой метки (координата B равна 39), в то время как если положение любого пикселя за пределами оранжевой метки наблюдается, как на рис. 3b, B Координата больше не находится в диапазоне значений 20 и 80 (координата B, равна 124), поэтому пиксель вне диапазона отбрасывается фильтром RGB. В зависимости от теста диапазоны RGB могут быть изменены на основе координат, наблюдаемых на первой фотографии в начале теста.Цель состоит в том, чтобы фильтр наилучшим образом отображал оранжевые (или другие цветные) метки. Затем создается двоичная матрица, состоящая из 0 (если пиксель находится за пределами диапазонов RGB) и 1 (если пиксель находится в пределах диапазонов RGB). Чтобы наблюдать отфильтрованное изображение, как на рис. 4, можно использовать функцию MATLAB spy ( b ), где b — двоичная матрица. После применения фильтра положение центра каждой оранжевой метки можно отслеживать с течением времени (показано на рис. 4 желтой точкой). Для этого диапазон анализа ( x , y ) должен быть определен для каждой метки, чтобы получить точное положение центра оранжевой метки для верхней и нижней точек. Рис. 4 иллюстрирует верхнюю координатную точку \ ((px_ {1}, py_ {1}) \) и нижнюю координатную точку \ ((px_ {2}, py_ {2}) \) в момент времени. Верхняя точка проиллюстрирована диапазоном анализа для x из \ (\ pm 30 \) пикселей и диапазоном анализа для y из \ (\ pm 60 \) пикселей.Используя эту информацию, а также учитывая начальную позицию итерации, предложенную пользователем (предпочтительно центр оранжевой метки), вычисляется среднее значение между координатами всех пикселей, равными 1 (как для x , так и для y отдельно ) и таким образом получается начальная координата \ ((px_ {1} (t_ {1}), py_ {1} (t_ {1})) \). Затем эта же координата используется в качестве начальной точки итерации, и получается следующая координата \ ((px_ {1} (t_ {2}), py_ {1} (t_ {2})) \), продолжая с одним и тем же подходом последовательно для разных фотографий с течением времени. Наконец, осевая деформация как функция времени t , с начальным временем \ (t_ {1} = 0 \) сек., Получается в уравнении. 2:
$$ \ begin {выровнен} L (t) = & {} py_ {2} (t) — py_ {1} (t), \ end {выравнивается} $$
(1)
$$ \ begin {align} \ epsilon _ {RGB} (t) = & {} \ frac {L (t) — L (t_ {1})} {L (t_ {1})}, \ end {выровнено} $$
(2)
, где L ( t ) — относительная длина продольного изгиба с течением времени, полученная с помощью фотограмметрии, а \ (\ epsilon _ {RGB} (t) \) — осевая деформация как функция времени, полученная с помощью методологии RGB.Следует отметить, что в этих уравнениях нет необходимости описывать соотношение пикселей на единицу длины, поскольку осевая деформация \ (\ epsilon _ {RGB} \) безразмерна. Поскольку вектор \ (\ epsilon _ {RGB} (t) \), полученный с помощью методологии RGB, не имеет той же длины, что и \ (\ epsilon _ {UTM} (t) \), зарегистрированный экспериментальной установкой, рекомендуется создать алгоритм, который записывает максимальные и минимальные значения деформации \ (\ epsilon _ {RGB} (t) \) для каждого цикла, а затем каждое значение соответствующего цикла для \ (\ epsilon _ {UTM} (t) \ ) уменьшается на линейный процент с использованием пиков деформации, зарегистрированных и полученных с помощью фотограмметрии. Целью наличия одинаковых длин векторов является создание кривых гистерезиса с использованием напряжения, зарегистрированного UTM.
Рис. 4
Отфильтрованное изображение с использованием оранжевых меток, представленных двоичной матрицей.
Условия совместимости деформаций
Работа Yang et al. (2016) описывает поперечное смещение стержней изгиба как функцию осевого смещения, как показано в формуле. 3:
$$ \ begin {выровнен} w (t) = & {} \ sqrt {\ delta (t) \ cdot (L (0) -2l_ {p}) / 2}, \ end {выровнен} $ $
(3)
где w ( t ) — поперечное смещение стержней продольного изгиба с течением времени, \ (\ delta (t) \) — осевое смещение как функция времени, а \ (l_ {p} \) — параметр получается из геометрии образца.Тем не менее, предполагается, что заделка зажимов идеальна и невозможны повороты или смещения, чего не было в экспериментальных испытаниях с использованием фотограмметрии, как показано на рис. 5. Поэтому очень важно проверить совместимость деформации, как показано на рис. Рис.6, где \ (\ epsilon (t) = \ delta (t) / L (0) \). Как обсуждалось ранее, во время испытаний в образце присутствуют вторичные эффекты, такие как проникновение деформации (возможное пластическое удлинение или удлинение стержня внутри зажимов), а также вращение, вызванное моментом при установке стержня в зажимы (\ (\ theta _ {1} \), \ (\ theta _ {2} \)), что переводится как горизонтальное смещение.Этот эффект возникает из-за того, что координаты \ (px_ {1} \) и \ (px_ {2} \) постоянно меняются с течением времени. Конкретное событие происходит, когда длина продольного изгиба меньше или равна 5 d . В этом случае осевая сила F ( t ), создаваемая UTM, и разница между обеими горизонтальными координатами вызывают горизонтальное перемещение зажимов больше, чем в случаях с длиной продольного изгиба, превышающей 5 d . Согласно геометрии наклонные прямые пространства \ (L_ {1}, L_ {2} \) имеют длину \ (L / 2-l_ {p} \), а пластиковые петли имеют постоянную длину \ ( l_ {p} = l_ {p1} + l_ {p2} \ приблизительно d \), так что относительное вертикальное смещение определяется как:
$$ \ begin {align} L (t) = L (0) — \ гидроразрыв {[px_ {2} (t) -px_ {1} (t) -w (t)] ^ {2} + w (t) ^ {2}} {L (0) -2l_ {p}}, \ end {align} $$
(4)
Ур. 4 получен исключительно на основе критериев и приближений Янга и др. (2016), например, использование ряда Тейлора для функций \ (\ sin {(\ theta)} \) и \ (\ cos {(\ theta)} \), которые позволяют игнорировать члены с небольшими расстояниями и предполагают, что L ( t ) — относительная разница между \ (py_ {1} (t) \) и \ (py_ {2} (t) \), как показано в уравнении. 1. С другой стороны, уравнение. 4 показывает, что относительная длина продольного изгиба L ( t ) неявно зависит от горизонтальных положений \ (px_ {1} \) и \ (px_ {2} \).Если есть разница в x , в заделке будет создан дополнительный момент, создаваемый осевой силой F ( t ), и это повлияет на осевую деформацию в y . Даже если \ (px_ {1} = px_ {2} \) в уравнении. 4, уравнение. 3 получается. Кроме того, w ( t ) не имеет численного значения в момент сжатия (\ (w_ {max} \)), как это будет обсуждаться в результатах испытаний на усталость. Все внешние тенденции можно игнорировать в MATLAB с помощью функции detrend (), которая может удалить полиномиальный тренд n-й степени, сгенерированный разницей между \ (px_ {1} \) и \ (px_ {2} \). Необходимо исключить тренд, поскольку это эффект второго порядка, который влияет на результирующий гистерезис. Следует отметить, что в этом исследовании используется только одна камера для осей x и y . На нем не показаны движения, которые могут происходить в образце по оси z , которые также могут повлиять на движение образца и зажимов.
Рис. 5
Пример осевых деформаций во времени, полученный с помощью UTM и фотограмметрии.
Фиг.6
Условия совместимости деформаций при малоцикловом испытании в момент сжатия.
Точность и чувствительность фотограмметрии
Точность напрямую зависит от количества пикселей, доступных в рамках измерения, поскольку минимальное расстояние, которое можно измерить на изображении, — это расстояние между двумя пикселями. Эта точка означает, что при масштабе 5 мм / пиксель минимальное наблюдаемое расстояние составляет 5 миллиметров. Это означает, что если камера увеличивает масштаб стального стержня, деформации и смещения поверхности будут измеряться более подробно.Также существуют различия в положении метки, связанной с двумя последовательными фотографиями в состоянии покоя без тестирования. Выполнив два фильтра RGB на обеих фотографиях, можно заметить, что вибрации или возмущения в лаборатории могут вызвать изменение центра метки с фильтром RGB. Интервал, с которым делаются фотографии, должен быть рассчитан так, чтобы фиксировать пики деформации. Для этой работы оптимальным является временной интервал 5 секунд для получения экстремальных значений. Однако эти вопросы физической или экологической чувствительности менее актуальны, чем другие варианты.
Первый связан с диапазонами значений координат ( R , G , B ), используемых для фильтра фотографии, поэтому могут возникнуть проблемы, если не учитывать правильные или точные диапазоны. На рис.7 показаны три примера диапазонов фильтров для одной и той же метки белого цвета, у которых были проблемы с отражением света от поверхности арматурного стержня, и каждый пример имеет постоянные диапазоны G и B , за исключением R . Среднее изменение в этом конкретном случае составляет \ (\ pm 1 \) пиксель, поскольку положение \ (py_ {2} \) изменяется в среднем на 1 пиксель при изменении диапазона R и выходе из диапазонов G и B постоянная. Чтобы решить эту проблему, он должен наблюдать в фильтре, все ли полезные пиксели учитываются для определения центра каждой метки. Иногда это приводит к тому, что определенные пиксели не учитываются для окончательного фильтра, как можно увидеть на рис. 7. Это означает, что диапазоны, которые будут использоваться в этой методологии, должны охватывать и обнаруживать все полезные пиксели, чтобы избежать потери важной информации, а также цвет знака должен соответствовать яркости.Вторая распространенная проблема в этой методологии связана с длиной измерения, которая в данном случае связана с разрешением камеры, регистрирующей меньшую длину продольного изгиба (или записывающей меньшее количество пикселей). На рис. 8 показаны три примера для нескольких коэффициентов гибкости: слева направо, \ (L / d = 5 \), \ (L / d = 10 \) и \ (L / d = 15 \). При экстраполяции предыдущего примера (\ (\ pm 1 \) пиксель) процент вариации увеличивается по мере уменьшения количества пикселей. Кроме того, соотношение мм / пиксель не является постоянным, поскольку при длине изгиба 5 d камера должна быть ближе к образцу, чтобы записать больше пикселей, а при длине изгиба более 5 d камера должна перемещать, потому что разрешение камеры не позволяет зафиксировать на фотографии весь образец.Для \ (L / d = 5 \) пример на рис. 8a имеет 477 пикселей между \ (py_ {1} \) и \ (py_ {2} \), поэтому, предполагая разницу в пикселях, вариация равна \ (\ pm 1/477 = 0,21 \% \). Для \ (L / d = 10 \) на рис. 8b пример имеет 986 пикселей между \ (py_ {1} \) и \ (py_ {2} \), что означает, что вариация равна \ (\ pm 1 / 986 = 0,10 \% \). Наконец, для \ (L / d = 15 \) пример на рис. 8c имеет 1353 пикселя между \ (py_ {1} \) и \ (py_ {2} \), поэтому вариант равен \ (\ pm 1 / 1353 = 0,07 \% \). В заключение, все эти проблемы фотограмметрии могут иметь влияние в тех случаях, когда \ (L / d \ le 5 \) и полная амплитуда деформации меньше или равна 0. 02, поскольку изменение пикселей в \ (0,21 \% \) для испытаний с малыми масштабами изменяет амплитуду деформации до \ (50 \% \), разрешенную в этой работе. В этих случаях рекомендуется не использовать фильтр RGB, а только скорректировать данные, полученные с помощью экстензометра. Камеры с более высоким разрешением могут решить эту проблему.
Рис. 7
Примеры вариаций диапазонов значений ( R , G , B ) для одной и той же белой метки.
Рис. 8
Примеры вариаций фильтра RGB, классифицированных по коэффициентам гибкости с использованием белых меток.
Испытание на растяжение высокопрочной арматуры
Экспериментальная процедура включает первое испытание на растяжение, скорректированное фотограмметрическим методом и суммированное в таблице 1 для стержня размером \ (\ phi 12 \), которое служит оценочным испытанием для оценки механических параметров как ссылки для сравнения при циклическом тестировании. Отношение предела прочности на разрыв к пределу текучести составляет 1,33, что получается с использованием предела текучести, установленного на основе метода смещения 0,2%. Независимо от метода определения предела текучести предел 1.25 — минимальное указанное соотношение \ (f_ {u} / f_ {y} \) в ASTM A706 (2016) для арматуры ASTM A706.
Таблица 1. Механические свойства арматурных стержней класса 80.
Испытания на усталость высокопрочных стержней
В этом разделе представлены результаты циклических испытаний с использованием фотограмметрии. Результаты анализируются, и определяется общая амплитуда деформации, количество полупериодов и рассеиваемая энергия до разрушения образца. Для циклического тестирования экспериментальная процедура также включает размер стержня \ (\ phi 12 \).Изгиб высокопрочной арматуры в железобетонных элементах может охватывать различные коэффициенты гибкости в зависимости от ограничения, обеспечиваемого поперечными арматурными стержнями, и их значения отношения выбраны для характеристики общей длины потери устойчивости, наблюдаемой в поврежденных железобетонных конструкциях после землетрясения 2010 года в Чили. как описано ранее. Следовательно, циклическое испытание выполняется на стержнях с различной длиной продольного изгиба (в диапазоне от 5 d , 10 d и 15 d ), подвергнутых нагрузке с постоянной амплитудой смещения с общей амплитудой деформации от 0.01 до 0,05. Общая длина стальных стержней составляет от 210 мм до 330 мм (в зависимости от геометрии, такой как длина и диаметр изгиба), при этом каждый образец вставляется на длину 75 мм в каждый зажим. В целом, фотограмметрия используется для более точного измерения осевых деформаций, испытываемых образцами во время испытаний, поскольку арматура склонна к проскальзыванию или к увеличению пластической деформации внутри зажимов. Циклическое нагружение продолжается до разрушения образца. Рис. 10, 11 и 12 иллюстрируют гистерезисный отклик арматурных стержней класса 80 с несколькими коэффициентами гибкости, включая фотограмметрию.Результаты показывают свойства при растяжении, аналогичные тем, которые представлены в Таблице 1 и Фиг. 9, а также значительное снижение допустимой нагрузки на сжатие из-за удара изгиба в высокопрочной арматуре. Гистерезис образцов для L / d = 5, показанный на рис. 10, симметричен при растяжении и сжатии с меньшим снижением напряжения, за исключением последнего цикла перед разрушением; тогда как арматурные стержни с L / d = 10 на рис.11 и L / d = 15 на рис.12 показывают несимметричное поведение при растяжении-сжатии с существенным падением прочности в течение первого цикла. Кроме того, образцы с большей степенью гибкости (т. Е. Более 5) демонстрируют снижение рассеяния энергии с более узкими циклами из-за потери устойчивости, наблюдаемой, когда сила переходит в сжатие, в отличие от образца с более низким коэффициентом гибкости (обычно около 5). который демонстрирует более широкие петли гистерезиса. В дополнение к этому, изгиб не только изменяет реакцию на сжатие образцов, но также имеет разрушительные последствия для реакции на растяжение в следующих обратных движениях деформации, как показано на рис. 10, 11 и 12. В первой фазе пиковых усилий прочность, достигаемая образцом в первом цикле, значительно снижается в следующих циклах. Результаты испытаний высокопрочной арматуры на усталость представлены в таблице 2.
Рис. 9
Реакция на одноосное растяжение высокопрочной арматуры.
Рис.10
Гистерезисный отклик арматуры с длиной продольного изгиба 5 d .
Рис.11
Гистерезисный отклик арматуры с длиной продольного изгиба 10 d .
Рис.12
Гистерезисный отклик арматуры с длиной продольного изгиба 15 d .
Таблица 2 Сводные результаты испытаний на малоцикловую усталость стержней класса прочности 80.
Таблица 2 показывает, что арматурные стержни класса 80 имеют переменную усталостную долговечность из-за различий в их амплитудах деформации и коэффициентах гибкости. Как правило, при большей общей амплитуде деформации, превышающей 0,02, образец быстрее потребляет всю доступную энергию стали, в результате чего арматурный стержень разрушается за меньшее количество циклов.Кроме того, номинальная амплитуда деформации и общая амплитуда деформации, скорректированные с помощью фотограмметрии, остаются в среднем одинаковыми во всех случаях во время нагружения. Методика RGB позволяет снизить общую амплитуду деформации от 1,2% до 45,1%. Кроме того, максимальные поперечные смещения \ (w_ {max} \), полученные по формуле. 3 и показано в таблице 2, что значение численно не имеет значения, что означает, что уравнение. 1 можно рассматривать как подходящее приближение для длины потери устойчивости. С другой стороны, при низких коэффициентах гибкости, как показано на рис.10, наблюдается увеличение усталостной долговечности образцов, как показано в таблице 2, которое уменьшается с увеличением степени гибкости, как показано на фиг. 11 и 12. Кроме того, когда общая амплитуда деформации увеличивается, как показано в Таблице 2, все циклические арматурные стержни показывают меньшую усталостную долговечность, так как они раньше достигают диапазона пластичности.
Предварительно напряженная приповерхностная арматура из фиброармирования для бетонных конструкций — обзор
Цитируется по
1. Усиление бетонных конструкций с использованием предварительно напряженного FRP — обзор
2. Оценка стыков внахлест в стержнях NSM FRP для модернизации RC-стержней
3. BETONARME YAPILARİ GÜÇLENDİRİRİRİL000 YAPILARİ GÜÇLENDİRİRİRİLMESPİNDERIS 904. Экспериментальное и аналитическое исследование поведения при изгибе железобетонных балок, усиленных призмами из предварительно напряженного бетона NSM CFRP
5. Роль FRP в развитии устойчивой инфраструктуры — обзор
6. Самопреднапрягаемый бетонный композит со сплавом с памятью формы
7. Перераспределение моментов и характеристики изгиба неразрезных тавровых балок из железобетона, усиленных с помощью NSM FRP или стальных стержней
8. Поведение бетонной балки при изгибе при изгибе, усиленной предварительным напряжением NSM стальные стержни с резьбой
9. Быстрое термическое последующее натяжение поврежденных железобетонных балок с несвязанными приповерхностными (NSM) проволоками из сплава NiTiNb с памятью формы
10. Характеристики, проблемы и возможности усиления железобетонных конструкций с использованием стеклопластика — современный обзор
11. Испытания на заливку и вырыв предварительно напряженных прядей полого типа для системы внутреннего усиления
12. Экспериментальное исследование сдвигового упрочнения критических на сдвиг железобетонных балок с использованием полос из сплава с памятью формы на основе железа
13. Усиление железобетонных балок с помощью полимерных композитов, армированных волокном: обзор
14. Нелинейное моделирование железобетонных балок, модернизированных приповерхностными сплавами с памятью формы на основе железа
15. Приповерхностная система упрочнения железобетонных балок после натяжения для железобетонных балок с изменениями состояния бетона
16. Усталость Поведение бетонной балки с предварительно напряженной приповерхностной арматурой из углепластика в зависимости от прочности и развернутой длины
17. Реакция на изгиб железобетонных балок, усиленных приповерхностными полосами из сплава с памятью формы на основе железа
18 . Усиливающий эффект сухожилия из углепластика, монтируемого у поверхности, на железобетонной балке
19. Усиление бетонной балки коробчатого сечения, предварительно напряженной 20 лет назад, с помощью двухслойных предварительно напряженных стальных тросов
20. Предварительное напряжение Потеря пост-натянутого приповерхностного полимера, армированного углеродным волокном, для усиления мостов
21. Практика строительства мостов в Корее
22. Усталостные характеристики железобетонных балок, усиленных саморегулированием -прессованные сплавы на основе железа с памятью формы
23. Характеристики железобетонных балок, усиленных самопредварительно напряженными стержнями из Fe-SMA, подверженных циклам замораживания-оттаивания и длительной нагрузке
24. Укрепление моста с использованием пост-натянутого приповерхностного армированного углеродным волокном полимера в многослойном исполнении. Опасная среда
25. Экспериментальное исследование поведения при изгибе плит из гранитного камня с закрепленными у поверхности стержнями из углепластика и винтовой сталью
26. Самопредпрессование с использованием Fe-SMA для усиления на изгиб железобетонных балок2
28. Поведение при изгибе железобетонных балок, усиленных предварительно напряженным стержнем из углепластика NSM с использованием новой системы предварительного напряжения
29. Предварительное напряжение стальных прядей NSM для улучшения структурных характеристик предварительно напряженных бетонных балок
30. Полномасштабные испытания на изгиб сочлененных бетонных элементов усилены арматурой после растяжения с внутренним анкерным креплением
31. Методы предварительного напряжения из углепластика NSM с потенциалом упрочнения для одновременного повышения грузоподъемности и пластичности
32. Сплавы на основе железа с памятью формы для предварительно напряженного приповерхностного упрочнения железобетонных балок
33. Численное исследование характеристик композитных анкеров для арматуры из углепластика
34. Экспериментальные исследования поведения при разрушении поврежденного углепластика арматуры: вид разрушения и анализ отказов
35. Характеристики изгиба железобетонных балок, усиленных предварительно напряженной приповерхностной арматурой FRP
36. Функциональные характеристики мостовых балок, усиленных с помощью пост-натянутого приповерхностного армированного углеродным волокном полимера
37. Влияние коррозионных повреждений на эксплуатационные характеристики мостовых балок, усиленных с помощью полос NSM CFRP с последующим натяжением
38. Растяжение ползучесть конструкционного эпоксидного клея: экспериментальная и аналитическая характеристика
39. Усиление ж / б балок с использованием предварительно напряженных полимеров, армированных волокном — обзор
40. Влияние длительной нагрузки и воздействия замораживания-оттаивания на ж / б балки, усиленные предварительно напряженными полосами NSM-CFRP
41. Конфигурация анкеровки для пост-натянутых балок из углепластика NSM, модернизированных мостовых балок
42. 9030 RC1 Пост-усталостная монотонная балка Усиление полосами из предварительно напряженного углепластика NSM: оценка пластичности
Использование высокопрочной стальной арматуры при трении при сдвиге
Зенон, Габриэль Аугусто (2010) Использование высокопрочной стальной арматуры в приложениях трения при сдвиге. Магистерская работа, Питтсбургский университет. (Не опубликовано)
Аннотация
В этой диссертации представлены результаты исследования, связанного с Задачей 8.4b Национальной программы совместных исследований автомобильных дорог (NCHRP), проект 12-77 «Конструкционный бетонный дизайн с высокопрочной стальной арматурой». Целью исследования является оценка влияния использования высокопрочной стальной арматуры в приложениях трения сдвига.Трение сдвига — это механизм, присутствующий при передаче сдвига через поверхность раздела между двумя бетонными элементами, которые могут проскальзывать друг относительно друга. Он возникает из-за шероховатости границы раздела и зажимного усилия, создаваемого стальной арматурой поперек него. Исследование было проведено путем испытания типичных образцов с выталкиванием с испытательной границей раздела холодных соединений, которые имели шероховатость поверхности с амплитудой не менее дюйма. для моделирования соединения между композитной плитой и балкой AASHTO.Параметрами, измеренными во время испытаний, были величина сдвигающей нагрузки, сдвиговое смещение или «проскальзывание» параллельно испытательной поверхности раздела, ширина трещины, перпендикулярная испытательной границе раздела, и деформация в стальной арматуре поперек испытательной поверхности раздела. результаты показали, что механизм трения сдвига происходит поэтапно и что бетонный компонент вносит вклад в большую часть способности трения сдвига; стальной компонент развивается только после значительного растрескивания. Другими словами, бетонные и стальные компоненты механизма трения сдвига не действуют одновременно, как это предусмотрено действующими стандартами проектирования.Кроме того, результаты испытаний показали, что, вопреки предположениям уравнений AASHTO и ACI для расчета способности к трению сдвига бетонных элементов, стыковая стальная арматура никогда не достигает предела текучести. Следовательно, использование высокопрочной арматурной стали не влияет на способность бетонных элементов к трению при сдвиге, поскольку сила зажима, которая является частью механизма трения при сдвиге, является функцией модуля упругости стали, а не ее предела текучести.На основе этих выводов и с использованием экспериментальных данных из текущих и предыдущих испытаний предлагается альтернативное уравнение для расчета способности трения при сдвиге железобетонных элементов.
Поделиться
Образец цитирования / Экспорт: Выберите формат . .. Цитирование — TextCitation — HTMLEndnoteBibTexDublin CoreOpenURLMARC (ISO 2709) METSMODSEP3 XMLReference ManagerRefer
Социальные сети:
Детали
Тип изделия: Университет Питтсбурга ETD
Статус: Неопубликованные
Создатели / Авторы:
Создатели Электронная почта Имя пользователя Питта ORCID
Зено, Габриэль Аугусто gaz6 @ pitt.эду ГАЗ6
Комитет ETD:
Дата: 26 января 2010
Тип даты: Завершение
Дата защиты: 21 октября 2009
Дата утверждения: 26 января 2010
Дата отправки: 14 ноября 2009
Ограничение доступа: Без ограничений; Немедленно выпустите ETD для доступа по всему миру.
Учреждение: Питтсбургский университет
Школы и программы: Swanson School of Engineering> Гражданская и экологическая инженерия
Степень: MSCE — Магистр гражданского строительства
Тип диссертации: Магистерская диссертация
Реферировано: Есть
Неконтролируемые ключевые слова: арматура из высокопрочной стали; НЧРП 12-77; трение сдвига
Другое ID: http: // etd.library.pitt.edu/ETD/available/etd-11142009-163350/, etd-11142009-163350
Дата депонирования: 10 ноя 2011 20:04
Последнее изменение: 15 ноя 2016 13:51
URI: http://d-scholarship. pitt.edu/id/eprint/9672
Метрики
просмотров по месяцам за последние 3 года
Plum Analytics
Действия (требуется логин)
Просмотреть товар
Корреляция между трещинами в бетоне и характеристиками коррозии стальной арматуры в плоских и фибробетонных балках с предварительными трещинами
Обзор структуры трещин и характера коррозии
Расположение трещин и ямок
Структура трещин на поверхности бетона и коррозия образец столбцов был нарисован одновременно, чтобы увидеть корреляцию между их положениями.Рисунок 3 иллюстрирует картину трещин на растянутой поверхности (поверхность, подверженную растяжению при трехточечном изгибе) и картину коррозии плоской серии в условиях «без трещин», «без нагрузки», «циклических» и «нагруженных», с толщиной 0,4 мм. целевая трещина. Серия смеси, условия нагружения и целевая ширина трещины указаны в названии каждой этикетки образца. Четыре состояния нагрузки «без трещин», «без нагрузки», «циклический» и «загруженный» представлены буквами «N», «U», «C» и «L» соответственно. Например, PL-N представляет собой плоскую балку без трещин, PL-U0.4 представлена плоская последовательная балка в «ненагруженном» состоянии с целевой трещиной 0,4 мм. На рис. 4 показана картина трещино-коррозии серии стального волокна, гибридного волокна и синтетического волокна в «ненагруженном» состоянии с целевой трещиной 0,4 мм.
Рис. 3
Характер коррозии трещин для серии PL в условиях «без трещин», «без нагрузки», «циклического» и «нагруженного» с целевой шириной трещины 0,4 мм (закрашивание обозначает общую коррозию, сплошные цвета обозначают точечную коррозию. коррозия с цветом, соответствующим типам ям, указанным в таблице 3.Изгибные и коррозионные трещины обозначены черными и красными линиями соответственно)
Рис. 4
Характер коррозии трещин для серий ST, серий HY и SY в «ненагруженном» состоянии с целевой шириной трещины 0,4 мм
Все прутки, в том числе в балках без трещин, корродированы. Коррозия в балках без трещин была незначительной для всех серий смесей, но многие арматурные стержни в балках без трещин (см. PL-N на рис. 3) показали сильную точечную коррозию на конце стержня, залитого в бетон (см. Рис.18а в Приложении). В балках с трещинами была обнаружена точечная коррозия от легкой до сильной. Питтинговая коррозия обычно сопровождалась общей коррозией в окружающей области. Пример этого показан на рис. 18b. Как видно на фиг. 3 и 4, на отдельных участках стержня образовалось несколько ямок, большинство из которых расположено в трещинах изгиба. Однако некоторые ямы располагались недалеко от поперечных трещин. Примечательно, что примерно в половине изгибных трещин коррозии не обнаружено.Вероятно, это связано с механизмом, описанным в [26], который предполагает, что коррозия сначала вызывается в самой широкой трещине или в самом слабом месте, что задерживает и подавляет коррозию в других трещинах.
Пятна ржавчины и коррозия волокон
В большинстве треснувших балок пятна ржавчины были обнаружены рядом с некоторыми трещинами, вызванными коррозией (также обычно называемыми продольными трещинами или трещинами раскола), но никакие трещины не были полностью заполнены продуктами коррозии. Для серии, армированной волокном, включая стальные волокна (серии ST и HY), пятна ржавчины были распределены по многочисленным точкам на поверхности балки из-за коррозии волокна, но на стальных волокнах, встроенных в покрытие, не было обнаружено коррозии.Было обнаружено, что стальные волокна имеют лучшую коррозионную стойкость, чем арматурные стержни. Вероятно, это связано с меньшим количеством дефектов на поверхности волокна и более однородной границей раздела волокно-матрица [27]. Однако долговременная коррозионная стойкость и коррозионное поведение стальных волокон через трещины требуют дальнейшего изучения, особенно когда ширина трещин становится очень большой.
Характеристики трещин
Было замечено, что некоторые трещины изгиба (шириной менее 0,02 мм) были частично или полностью залечены или заполнены белым материалом.Они могли быть излечены гидратированными продуктами или заполнены кристаллами соли. Эти мелкие трещины также прослеживались на рисунках трещин-коррозии на рис. 3 и 4.
Для тех же условий нагружения в серии, армированной волокном, было на несколько больше трещин изгиба, чем в простой серии, например, балки в «ненагруженном» состоянии с целевой шириной трещины 0,4 мм, показанной на рис. 3 и 4. В предыдущих исследованиях [5, 28] увеличение частоты трещин уменьшало скорость локальной коррозии в каждом пятне коррозии, потому что расстояние до трещины ограничивало катодную площадь, доступную для вклада в ток макроячейки.Расстояние между изгибными трещинами на балках в этом исследовании варьировалось от 40 до 110 мм, а среднее расстояние между трещинами в пучках волоконной серии было меньше. Поскольку расстояние между трещинами при изгибе на одной балке было неоднородным, а разница в среднем расстоянии между трещинами между сериями плоских и армированных волокном была мала (менее 2 ×, см. Рис. 3 и 4), влияние расстояния между трещинами на Уровень коррозии каждой ямы вдоль арматуры не исследовался. В данном исследовании внимание уделялось только локальному уровню коррозии наиболее серьезного карьера вдоль каждого стержня арматуры.
В большинстве балок были обнаружены трещины, вызванные коррозией. Они были короткими по длине, локализовались в серьезных ямках, и большая часть их ширины была больше, чем ширина изгибных трещин, как показано на рис. 4. Было обнаружено, что изгибные трещины, пересекающие продольные трещины, имеют большую ширину, чем другие изгибные трещины ( которые не пересекали трещины, вызванные коррозией). Таким образом, трещины при изгибе, скорее всего, открылись из-за образования продольных трещин при коррозионном расширении.
Нанесение на карту трещин и изменение площади поперечного сечения
Для изучения корреляции между трещинами и морфологией карьера на том же графике были нанесены на карту ширина трещин, продольные изменения оставшейся площади поперечного сечения арматурного стержня и морфология карьера.На рисунке 5 приведены три примера серьезных ямок разной формы с параметрами ям (\ (\ mu _ {\ hbox {max}} \), V _p и l _p) отмечен. Из определения, приведенного в таблице 3, ямы на рис. 5а относятся к типу 6, имеют эллиптическую форму и небольшую длину, а ямки на рис. 5b, с относятся к типу 5, поскольку они длинные и глубокие. Длина приямка л _p и объем приямка V _p увеличиваются по сравнению с рис.5а – с. Протяженность (включая длину и ширину) трещин, вызванных коррозией, также увеличивается по сравнению с рис. 5a – c, с соответствующими максимальными значениями ширины трещин 0,02, 0,04 и 0,24 мм. Однако максимальный уровень локальной коррозии \ (\ mu _ {\ hbox {max}} \) не соответствует порядку увеличения, показанному на рис. 5a – c; значение для рис. 5b было наибольшим, а значения для рис. 5a – c близки к значению. Максимальный уровень локальной коррозии явно не зависел от продольных трещин. Более того, можно установить связь между протяженностью продольных трещин и длиной и объемом ямок.Хотя неизвестно, вызваны ли продольные трещины в первую очередь длинными ямками или наоборот, вероятно, существует корреляция. Это будет подробнее обсуждаться в Разд. 4.4.
Рис. 5
Картирование трещин и продольный разброс площади поперечного сечения: a один арматурный стержень из HY-C0.4; b один арматурный стержень из HY-C0.1; c одна арматура из ST-L0.1. Примечание : горизонтальная ось «положение» — это расстояние между поперечными сечениями арматурного стержня от конца стержня за пределами бетона
Параметры точечной коррозии
Корреляция между общим уровнем коррозии и максимальным уровнем локальной коррозии
Глобальная коррозия уровень был меньше 1.6% для всех стержней, поскольку точечная коррозия затронула лишь небольшую часть арматуры, а общая коррозия была почти незначительной. С другой стороны, максимальный уровень локальной коррозии составлял от 0 до 34%. На рисунке 6 показана корреляция между общим уровнем коррозии и максимальным уровнем локальной коррозии всех стержней. Очевидно, что максимальный уровень локальной коррозии выше, чем общий уровень коррозии для всех стержней, но в противном случае корреляции не обнаружено. Точки с одинаковыми уровнями общей коррозии могут иметь большие различия в максимальных уровнях локальной коррозии.Это указывает на то, что для стержней в этом исследовании уровень точечной коррозии не может быть выведен из общего уровня коррозии, что также было сделано в [29].
Рис. 6
Максимальный уровень локальной коррозии по сравнению с общим уровнем
Фактор питтинга
Для характеристики локализованного уровня коррозионной язвы был рассчитан фактор питтинга или коэффициент концентрации \ (\ alpha \). Это определяется как отношение максимальной глубины ямы \ (x_ {p} \) к глубине проникновения \ (x_ {u} \), соответствующей однородной коррозии для того же количества потерянного железа [29,30,31].В большинстве литературных источников потерю площади обычно получают из общей потери массы или объема на единицу длины с использованием гравиметрического метода. Это предполагает, что потеря площади каждого поперечного сечения по измеренной длине одинакова. Потеря массы измеряется либо для всей арматуры [32], либо для коротких обрезков [10]. В отличие от традиционного гравиметрического метода, 3D-сканирование позволяет определить потерю площади на каждом поперечном сечении. Для точечной коррозии с различной потерей площади на каждом поперечном сечении внутри ямы, использование потери площади при минимальном поперечном сечении и средней потери площади ямы приведет к различным значениям \ (x_ {u} \).На рисунке 7 показана корреляция между максимальным уровнем локальной коррозии \ (\ mu _ {\ hbox {max}} \) и средним уровнем коррозии в пределах длины ямы \ (\ mu _ {{{\ text {ave}}, l_ {p}) }} \). Как и следовало ожидать, \ (\ mu _ {\ hbox {max}} \) больше, чем \ (\ mu _ {{{\ text {ave}}, l_ {p}}} \). Значения \ (\ mu _ {{{\ text {ave}}, l_ {p}}} \) для большинства ямок меньше 15%, за исключением трех ям типа 6, которые показывают \ (\ mu _ {{{ \ text {ave}}, l_ {p}}} \) значения больше 20%. Эти три карьера имеют большую потерю площади на каждом сечении внутри карьера. Кроме того, средний уровень коррозии большинства ямок с максимальным уровнем локальной коррозии \ (\ mu _ {\ hbox {max}} \) в пределах 10–25% близок к 10%. Это означает, что усреднение потерь площади всех поперечных сечений внутри карьера не позволит точно выявить максимальный уровень локальной коррозии.
Рис. 7
Максимальный уровень локальной коррозии в сравнении со средним уровнем коррозии в яме
Эквивалентная равномерная глубина коррозии, рассчитанная на основе максимальной потери площади поперечного сечения \ (\ mu _ {\ hbox {max}} \) и среднего потеря площади в яме \ (\ mu _ {{{\ text {ave}}, l_ {p}}} \) обозначается как \ (x_ {u, \ hbox {max}} \) и \ (x _ {{ u, {\ text {ave}}}} \) соответственно, как указано в уравнениях.(5) и (6):
$$ x_ {u, \ hbox {max}} = \ frac {{d_ {0}}} {2} (1 — \ sqrt {1 — \ mu _ {\ hbox { max}}}) $$
(5)
$$ x _ {{u, {\ text {ave}}}} = \ frac {{d_ {0}}} {2} \ left ({1 — \ sqrt {1 — \ mu _ {{{\ text {ave}}, l_ {p}}}}} \ right) $$
(6)
Корреляция между глубиной ямки и эквивалентной глубиной равномерной коррозии, рассчитанной двумя вышеупомянутыми методами, представлена на рис. 8. Он показывает, что точки для \ (x _ {{u, {\ text {ave}}}}} \) в основном выше, чем для \ (x_ {u, \ hbox {max}} \), что указывает на то, что коэффициент питтинга, рассчитанный как \ (\ alpha _ {\ hbox {max}} = x_ {p} / x_ {u, \ hbox {max}} \) меньше, чем у \ (\ alpha _ {\ text {ave}} = x_ {p} / x _ {{u, {\ text {ave}}}}} \).Соотношение \ (x_ {p} / x _ {{u, {\ hbox {max}}}} \) или \ (x_ {p} / x _ {{u, {\ text {ave}}}} \) равно не постоянное значение (другими словами, точки данных на рис. 8 не линейны по своему расположению), поскольку коэффициент питтинга варьируется между столбиками. Гистограммы фактора питтинга от двух методов были получены, чтобы определить типичное значение фактора питтинга для стержней в этом исследовании (см. Рис. 9). Результаты показывают, что максимальная вероятность фактора питтинга находится между 4 и 6 для \ (\ alpha _ {\ hbox {max}} \) и 8–10 для \ (\ alpha _ {\ text {ave}} \).Поскольку \ (\ alpha _ {\ text {ave}} \) (рассчитанный на основе средних потерь стали в карьере) ближе к определениям с использованием традиционных методов в литературе, его значение (8–10) рассматривается как фактор питтинга. для арматуры в этом исследовании и представляет собой сильно локализованную язвенную коррозию в соответствии с [32].
Рис. 8
Глубина ямки в зависимости от эквивалентной равномерной глубины коррозии
Рис. 9
Гистограммы фактора питтинга
Сравнение максимального уровня локальной коррозии \ (\ mu _ {\ hbox {max}} \)
В этом разделе сравниваются и статистически анализируются максимальные уровни локальной коррозии арматуры всех образцов для изучения влияния ширины трещины, условий нагружения и армирования волокном.На рис. 10 показано \ (\ mu _ {\ hbox {max}} \) стержней во всех балках, цвет которого соответствует типу углубления, указанному в таблице 3. Для стержней с наведенными продольными трещинами соответствующие значения ширины поперечной и продольной трещин помечены. черным и красным шрифтом соответственно (примечание: была записана только ширина трещин на некоторых балках, как указано в разделе 2. 3 и таблице 2). Три стержня в одной балке помещаются вместе, при этом последовательность из трех стержней соответствует их местоположению (например, угловая балка или средняя балка) в балке, как показано на рисунке.Балка ST в «циклическом» состоянии с целевой трещиной 0,4 мм была случайно перегружена во время предварительного нагружения, в результате чего максимальная ширина трещины составила около 0,8 мм. Поэтому результаты этого луча опускаются. Кроме того, по одному стержню в PL-U0.4, ST-L0.4 и SY-U0.1 были слишком сильно изогнуты во время процесса экстракции. Следовательно, их локальные уровни коррозии не могли быть должным образом оценены, так как было трудно выпрямить трехмерные стержневые сетки и получить точные поперечные сечения на основе результатов сканирования.
Рис. 10
Максимальные уровни локальной коррозии для всех стержней
Как видно на рис. 10, \ (\ mu _ {\ hbox {max}} \) стержней в одной балке значительно различались. Самый большой \ (\ mu _ {\ hbox {max}} \) для каждой балки находился в основном на угловой планке, за одним исключением. Это было ожидаемо, поскольку хлорид может диффундировать как с натяжной поверхности, так и с боковой поверхности, обращенной к угловому стержню. Вызванные коррозией поверхностные трещины также возникли над многими угловыми стержнями, как показано на рис.3 и 4. Это также ускорило местную коррозию угловой шины. Влияние трещин, вызванных коррозией, будет описано далее в разд. 4.4.
Влияние условий нагружения
На рисунке 11 показано среднее значение \ (\ mu _ {\ hbox {max}} \) для стержней в одной балке, при этом стандартное отклонение представлено полосами погрешностей. Для серий PL и ST, включающих все три условия нагружения («ненагруженный», «циклический» и «нагруженный»), среднее значение \ (\ mu _ {\ hbox {max}} \) сравнивается для балок с одинаковым типом смеси и ширина целевой трещины, но разные условия нагружения.В четырех группах сравнения состояние «без нагрузки» привело к большему среднему значению \ (\ mu _ {\ hbox {max}} \), чем условия «циклического» и «нагруженного» для PL-0. 1, PL-0.4 и ST-0.4. группы. В то же время только для группы ST-0.1 «нагруженная» балка имела наибольшее среднее значение \ (\ mu _ {\ hbox {max}} \) среди трех условий нагружения. Для балок HY среднее значение \ (\ mu _ {\ hbox {max}} \) было одинаковым для типов нагружения «без нагрузки» и «циклического». Эти результаты противоречат данным [19], где максимальные уровни локальной коррозии в «нагруженных» и «циклических» условиях были в основном выше, чем в «ненагруженном» состоянии.Различные результаты могут быть связаны с дополнительным периодом хранения почти 2 года для образцов в этом исследовании по сравнению с [19]. Однако механизм этого требует дальнейшего изучения.
Рис. 11
Средние значения и стандартные отклонения максимального уровня локальной коррозии стержней в одной балке
Из рис. «Ненагруженное» состояние, тогда как больше ямок, относящихся к типам 3 и 4 (оба имеют длинные ямы, но небольшую глубину), было обнаружено для «нагруженного» случая. Большая длина ямы, образованной на стержнях в «нагруженных» балках, может быть связана с большей степенью проскальзывания и разделения между бетоном и сталью, в то время как более локализованная яма, вероятно, образуется, где меньшие повреждения причиняются в «ненагруженных» условиях. Кроме того, на давление, создаваемое продуктами коррозии, также влияют повреждение поверхности раздела и раскрытие трещин изгиба, поскольку и то, и другое может обеспечить дополнительное пространство для продуктов коррозии. В этом аспекте трещины, вызванные коррозией, могут быть больше в «ненагруженных» балках, чем в «нагруженных».К сожалению, не было доступной информации о трещинах, вызванных коррозией, в наиболее важных балках, поэтому было невозможно сравнить ширину трещин, вызванных коррозией, в «ненагруженном» и «нагруженном» условиях. Если аргумент верен, что большая ширина трещины, вызванной коррозией, может образоваться в «ненагруженном» состоянии, то уровень коррозии стержней в «ненагруженных» балках может быть увеличен больше из-за трещин, вызванных коррозией, чем в «нагруженных» балках. .
Влияние ширины трещины при изгибе
Из рис.10 и 11, очевидно, что балки без трещин имеют меньше \ (\ mu _ {\ hbox {max}} \), чем балки с трещинами. Следует отметить, что точечная коррозия на концах стержней в балках без трещин не учитывалась. Никакой очевидной зависимости \ (\ mu _ {\ hbox {max}} \) от целевой ширины трещины 0,1 и 0,4 мм на рис. 10 и 11. Далее распределение значений \ (\ mu _ {\ hbox {max}} \) сравнивается для стержней в балках без трещин и балок с трещинами. Результаты от луча ST, циклически нагруженного случайно до 0.Также использовались трещины шириной 8 мм, поскольку они вносят вклад в ограниченные доступные данные для \ (\ mu _ {\ hbox {max}} \) при большей ширине трещин. На рисунке 12a показаны гистограммы \ (\ mu _ {\ hbox {max}} \) для непротрещенных (нулевая ширина трещины), целевых трещин 0,1 и 0,4 мм и максимальной трещины 0,8 мм. На рис. 12a все стержни в балках без трещин имели значение \ (\ mu _ {\ hbox {max}} \) менее 10%, а все три стержня с целевой шириной трещины 0,8 мм имели \ (\ mu _ {\ hbox {max}} \) больше 20%. Однако относительное частотное распределение \ (\ mu _ {\ hbox {max}} \) отличалось лишь в небольшой степени для целевой ширины трещины 0.1 и 0,4 мм.
Рис. 12
Гистограммы максимального уровня локальной коррозии: a при различной максимальной ширине трещины; b для разных смесей
Влияние волокон
Из рис. 11 видно, что серия ST стабильно показывала более низкое среднее значение \ (\ mu _ {\ hbox {max}} \), чем серия PL при одинаковой нагрузке состояние и целевая ширина трещины. Серия HY и серия SY имели аналогичное или более низкое среднее значение \ (\ mu _ {\ hbox {max}} \), чем серия PL при целевой ширине трещины, равной 0.4 мм. Однако при ширине целевой трещины 0,1 мм все было наоборот. Это говорит о том, что армирование волокном может быть более эффективным в снижении уровня коррозии, когда достигнутая ширина трещины больше.
На рисунке 12b показаны гистограммы \ (\ mu _ {\ hbox {max}} \) для четырех серий бетонной смеси. Для серии PL относительное количество столбцов с \ (\ mu _ {\ hbox {max}} \) от 10 до 20% было выше, чем с \ (\ mu _ {\ hbox {max}} \) ниже 10%. . Однако с сериями волокон все было наоборот.Это показывает, что большее количество стержней из балок серии PL подвергалось сильной точечной коррозии, чем стержни серии FRC. Однако относительная частота \ (\ mu _ {\ hbox {max}} \) 20–30% была больше для HY и SY, чем для PL и ST. Если вернуться к рис. 10, то два угловых стержня серии HY имеют существенно разные \ (\ mu _ {\ hbox {max}} \), но находились в одинаковых условиях нагрузки и воздействия. Кроме того, на рис. 11 показано, что серии HY имели большее стандартное отклонение \ (\ mu _ {\ hbox {max}} \), чем серии ST и SY. Следовательно, предполагается, что распределение волокон может быть неравномерным в серии HY, вызывая локальные серьезные повреждения во время предварительной нагрузки и сильную точечную коррозию на одном из стержней балки.Высокая относительная частота \ (\ mu _ {\ hbox {max}} \) 20–30% в серии SY объясняется тем, что общее количество образцов для балок SY составляет всего три (включая одну балку без трещин и две балки без нагрузки). лучей) и \ (\ mu _ {\ hbox {max}} \) в SY-U0.1 немного больше 20%, как видно из рис. 10. Необходимо изучить больше образцов, прежде чем можно будет сделать выводы относительно эффекта волокон на максимальном уровне локальной коррозии.
Следует отметить, что с заданной шириной трещины, типом условий нагружения и пропорцией смеси исследовалась только одна балка, хотя в одной балке было три арматурных стержня.Реплицированные образцы в тех же условиях нуждаются в дальнейшем изучении, чтобы проверить тенденции, обнаруженные в этом исследовании, как это предлагается в [33] для рекомендуемой практики при представлении экспериментальных данных по коррозии.
Обсуждение роли продольных трещин
Корреляция между максимальным уровнем локальной коррозии и шириной продольной трещины
Ширина продольных трещин была измерена на четырех балках ST с трещинами и на всех балках HY и SY с трещинами, см. Таблицу 2. Таким образом, только результаты из тех лучей обсуждаются.Использовалась максимальная ширина каждой трещины, вызванной коррозией, над той же коррозионной ямкой. Для балок, в которых продольные трещины были обнаружены в одной яме как на поверхности натяжения, так и на боковой поверхности (см. SY-U0.4 на рис. 4), была принята максимальная ширина продольной трещины. На рисунке 13 представлена корреляция между шириной продольной трещины и максимальным уровнем локальной коррозии коррозионной ямы под трещиной. Если трещины, вызванные коррозией, не образовывались, ширина продольной трещины принималась равной нулю.
Рис. 13
Зависимость ширины продольной трещины от максимального уровня локальной коррозии
На рисунке 13 показано, что, кроме четырех, большинство точек с ненулевыми продольными трещинами лежат вокруг линии тренда. Хотя параметры сопротивления растрескиванию (предел прочности f _ct и поведение разрушения) трех типов FRC различаются (приведены в [19]), их точки данных все еще близки к одной и той же подгоночной линии. Также установлено, что некоторые ямы с высоким максимальным уровнем локальной коррозии 10–35% не вызывали продольных трещин. Эти точки в основном взяты из средних стержней или имеют ямы типа 6. Для среднего стержня в балке вызванные коррозией трещины более склонны к развитию в направлении соседних стержней, чем к поверхности покрытия. Это связано с ограничением, обеспечиваемым окружающим бетоном, как показано в [34]. Зависимость поведения от растрескивания от длины локальной коррозии и характера точечной коррозии была численно исследована в [35], показав тенденцию к более короткой длине коррозии, что приводит к более коротким и меньшим коррозионным трещинам.Другое исследование [36] экспериментально показало, что требуемая толщина ржавчины для локальной коррозии для растрескивания покрытия увеличивается с уменьшением анодной длины. Для глубоких, но коротких ямок эллиптической формы внутреннее давление, возникающее из-за ограниченного объема продуктов коррозии, может быть недостаточным для повреждения бетонного покрытия. Первый пример на рис. 5 иллюстрирует такой случай. Максимальный уровень локальной коррозии составил 18,6%, а ширина продольной трещины — всего 0,02 мм. Важным следствием является то, что арматурный стержень может потерять большую площадь поперечного сечения в локализованной яме, но при этом не образуются большие коррозионные трещины, которые могли бы служить предупреждением.Это очень важно для оценки состояния конструкции.
Корреляция между объемом ямы и шириной продольной трещины
Существует взаимодействие между продольными трещинами и объемом ямы. С одной стороны, продольные трещины вызваны объемным накоплением продуктов коррозии. С другой стороны, по мере роста продольных трещин все больше поверхности стали подвергается воздействию хлоридов и начинает корродировать; это увеличивает потерю объема арматуры. На рисунке 14 показана корреляция между объемом карьера и шириной продольной трещины, при этом цвет символа представляет тип карьера.Как видно, корреляция зависит от расположения стержня (например, угловой или средний стержень) и типа приямка. Для аналогичного объема ямы более крупная продольная трещина на поверхности была вызвана угловой арматурой, чем средняя арматура. Большинство ямок под продольными трещинами относятся к типам 3, 4 и 5, которые имеют длинные ямки.
Рис. 14
Зависимость ширины продольной трещины от объема ямы
Корреляция между максимальным уровнем локальной коррозии и объемом ямы рассматривается на рис. 15. В целом ямки под продольными трещинами имеют большую потерю объема, чем ямы без продольных трещин.Это можно объяснить большей площадью поверхности стали, которая подвергается воздействию внешней среды при наличии продольной трещины, а не поперечной трещины. Однако корреляция между объемом ямы и максимальным уровнем локальной коррозии выглядит разрозненной. Максимальный уровень локальной коррозии может сильно варьироваться для одного и того же объема ямы. Для ямы Типа 6 объем ямы меньше, чем у Типов 4 и 5 с аналогичными максимальными уровнями локальной коррозии. Следовательно, соотношение между объемом ямы и максимальным уровнем локальной коррозии сильно зависит от морфологии ямы. Это указывает на то, что максимальный уровень местной коррозии не может быть получен исключительно из общих потерь стали (или объема ямы).
Рис. 15
Объем ямы в зависимости от максимального уровня локальной коррозии
Гипотеза о временном влиянии трещин на эволюцию морфологии ямы
На основе вышеизложенного, изменяющийся во времени сценарий распространения коррозии в трещинах Теперь будет очерчен бетон, как показано на рис. 16. До начала коррозии существующие в бетоне поперечные трещины обеспечивают предпочтительные пути для хлоридов, кислорода и влаги и приводят к локальной точечной коррозии вблизи трещин.Это соответствует стадии I на рис. 16. Длинная синяя стрелка над поперечными трещинами показывает, что проницаемость и коэффициент диффузии там больше, чем в области без трещин. Микроячейка внутри ямы и макроячейка снаружи на некорродированной стали определяют скорость локальной коррозии в яме. На скорость коррозии макроячеек могут влиять несколько факторов, таких как удельное сопротивление и пористость бетона (оба связаны с типом связующего), глубина покрытия и т. Д. Наиболее важные факторы зависят от того, регулируется ли фактор, ограничивающий скорость реакции коррозии, посредством омический процесс или катодный процесс [23].
Рис. 16
Гипотеза о взаимодействии поперечных и продольных трещин и коррозии. Стадия I: поперечные трещины вызывают локальную питтинговую коррозию. II этап: начинают формироваться продольные трещины. III стадия: развиваются продольные трещины и увеличивается длина коррозии. Стадия IV: продольные трещины распространяются по всей длине балки, и коррозия становится более общей.
На стадии II давление расширения, создаваемое продуктами питтинговой коррозии, вызывает растрескивание покрытия.Продольные трещины, в свою очередь, влияют на точечную коррозию, создавая новые предпочтительные пути для хлоридов, кислорода и влаги на этой стадии. Было проведено несколько исследований влияния продольных трещин на скорость коррозии, в отличие от большого количества исследований влияния поперечных трещин. В предыдущем исследовании [21] сообщалось о большей скорости коррозии в бетоне с продольными трещинами, чем в бетоне с поперечными трещинами. Однако следует отметить, что скорость локальной коррозии может быть недооценена, если для расчета скорости коррозии использовать всю открытую поверхность стали вместо реальной анодной площади [21, 22], поскольку коррозия обычно локализуется на конце поперечной трещины.Кроме того, Poursaee и Hansson [21] обнаружили, что при наличии продольных трещин удельное сопротивление различных типов связующего не влияло на скорость коррозии арматурных стержней. Поскольку влияние различных факторов, таких как концентрация хлоридов, концентрация кислорода и удельное сопротивление бетона, на реакции коррозии является сложным, сложно количественно оценить влияние поперечных и продольных трещин на скорость распространения коррозии.
На III стадии продольные трещины развиваются дальше.Тем самым увеличивается анодная площадь, что, в свою очередь, вызывает дальнейшее развитие продольных трещин по ширине и длине. Образцы в настоящем исследовании находились между стадиями II и III. Взаимодействие между развитием ямок и растрескиванием, вызванным коррозией, будет продолжаться со временем. Возможно, если есть продольные трещины, вызванные другими ямами по длине балки, они будут соединяться между собой во время распространения трещины. В конце концов, продольные трещины будут распространяться по всей балке, а коррозионная язвенная коррозия будет распространяться по всей арматуре, что указывает на стадию IV.Также возможно, что после длительного воздействия хлоридов содержание хлоридов, проникающих через неповрежденное покрытие, может быть достаточным для активации большого количества участков коррозии.
В предыдущем исследовании [24] изучались краевые балки балочного моста (мост Сталлбака в Швеции). После того, как в течение 32 лет подверглись естественной коррозии, корродированные стержни в местах с трещинами раскола или выкрашивания покрытия показали коррозию на значительной длине стержней. Это дает практический пример состояния коррозии и растрескивания на стадии IV.Предыдущее исследование в [10] предоставило экспериментальные доказательства эволюции трещин и характера коррозии от стадий III до IV, путем анализа двух балок, которые подвергались длительной нагрузке в хлоридной среде в течение 14 и 23 лет, соответственно. Потери в поперечном сечении стали в балке, экспонированной в течение 14 лет, были сосредоточены только в средней части по длине арматуры. Однако потери поперечного сечения вдоль арматуры в балке, экспонированной в течение 23 лет, были большими по всей длине стержня, за исключением концевой области.Из карт растрескивания одной балки, нарисованных на 14, 19 и 23 году, было видно, что протяженность продольных трещин на балке увеличивается с годами воздействия. В другом исследовании [37] изучались коррозионные характеристики 4-летней бетонной балки, подвергшейся естественной коррозии, которая была нагружена так, чтобы перед воздействием хлоридов имела максимальную ширину поперечной трещины 0,2 мм. Эта балка представила продольные трещины по всей своей длине и большие потери в поперечном сечении по всей длине арматуры, кроме конца.Это соответствует стадии IV на рис. 16. Степень коррозионного растрескивания и коррозии арматурных стержней в их образцах была намного больше, чем в этом исследовании, хотя время воздействия было близко к таковому в этом исследовании. Вероятно, это связано с тонким бетонным покрытием и коррозией хомутов, на что указывают авторы.
Влияние на долговечность конструкций из FRC
По сравнению с обычным железобетоном, фибробетон имеет улучшенную стойкость к растрескиванию при механической нагрузке и коррозионное расширение.Чтобы оценить долговечность конструкций из FRC в хлоридной среде, следует учитывать влияние различных типов трещин на процесс коррозии стали.
Добавление волокон способствует образованию более извилистых внутренних трещин и снижению межфазного повреждения бетона и стали при рабочей нагрузке. Недавнее исследование (опубликованное в [20]) показало, что межфазное повреждение может увеличивать коррозионную активность (с точки зрения общей потери массы арматурного стержня и длины коррозии). Это было сделано путем сравнения образцов с поперечными трещинами и межфазным повреждением с образцами только с поперечными трещинами.Однако о максимальном уровне локальной коррозии их образцов не сообщалось, а исследованное время коррозии составляло менее года. Влияние межфазного повреждения обсуждалось в разд. 4.3.1 настоящего исследования путем сравнения максимального уровня локальной коррозии стержней в балках в «ненагруженном» и «нагруженном» условиях. Это произошло потому, что межфазное повреждение постулировалось как меньшее для «ненагруженного» состояния, чем для «нагруженного». Результаты показали, что в большинстве случаев максимальный уровень локальной коррозии стержней в балках в «ненагруженном» состоянии был больше, чем в «нагруженном» состоянии.Необходимы дальнейшие исследования, чтобы подтвердить влияние межфазных повреждений на распространение коррозии.
Более того, FRC может задерживать растрескивание покрытия при коррозионном расширении из-за дополнительного ограничения, обеспечиваемого волокнами [38, 39]. Несомненно, продольные трещины могут значительно увеличить общую потерю стали (как и в объеме ямы) из-за увеличения анодной длины. Даже в этом случае максимальная потеря поперечного сечения может развиваться медленнее при увеличении длины коррозии. Установлено, что корреляция между максимальным уровнем локальной коррозии и объемом ямы зависит от морфологии ямы.Поскольку вопрос о том, каким образом морфология карьера влияет на поведение конструкции, все еще не решено, преимущества, предоставляемые бетонными конструкциями, армированными стальными стержнями и волокнами (по сравнению с обычным железобетоном), еще предстоит оценить. Для оценки общих характеристик FRC в хлоридной среде необходимы дальнейшие теоретические исследования, охватывающие прогнозирование локальной скорости коррозии в результате электрохимической реакции и процесса переноса в бетоне с трещинами, а также экспериментальные работы с образцами, подвергающимися воздействию в течение более длительных периодов времени.
Бетонная система быстрого формования После того, как бетон затвердел внутри любой бетонной системы, будь то ведро, бак для раствора, механический миксер или автобетоносмеситель, это ад. МЫ — БЛОК EZSTACK. Система опалубки Fast-Form ™ уникальна и имеет множество разнообразных применений, включая опалубку колонн, а также опалубку радиальных стен; Система Fast-Form ™ сэкономит вам дни или недели на вашей программе и тысячи фунтов на заводе… Сделанные из прочного ПВХ, легкие панели PERMAFORM скрепляются и скользят вместе и заполнены бетоном для формирования стен.Панели остаются на месте в качестве жертвенной опалубки, оставляя высококачественную, чистую, прямую поверхность с минимальным прогибом. Интеграция подвесов BORG в ваш следующий проект сократит значительную часть материалов, рабочей силы, оборудования и времени, необходимых для традиционных методов формирования надземных бетонных плит. Система создает эффективные несущие конструкции, которые известны как самые сейсмостойкие конструкции. Ознакомьтесь с типичными задачами и временем установки бетонной опалубки, а также с указанием удельных затрат и требований к материалам.Дополнительное перекрытие … Узнайте, как задать форму бетонной стены. Полный спектр продукции для опалубки и опалубки на складе обоих подразделений, включая все стержни Dywidag, стяжные балки, ригели, гайки крыльев, опрыскиватели, опорные домкраты, системы постоянной опалубки ячеек / опалубки и многое другое. 6921 34: Европейский блок. От 140 долларов 1250 долларов. 40 — 4 доллара. Также доступны заглушки для перекрытия концов стен. Особенности системы формовки. Компания также является мировым поставщиком продуманных строительных лесов для различного спектра применений.Он также доступен для предварительной сборки; вся система может быть доставлена до TS Mills. Это легкая, быстрая и гибкая система, состоящая из металлических опор, металлических (сталь / алюминий) распорок, металлических (сталь / алюминий) балок и аксессуаров. Нажмите на изображение, чтобы увеличить. № А-488698. 1 Приложения Использование руководства ix. Изделие № 179135 Модель № 692202. MSB Form ® спроектирован таким образом, чтобы быть компактным, легким и прочным для любых условий и применений — коммерческих, промышленных, жилых и гражданских. Получить вт, 30 ноября — ср, 8 декабря.Он легко устанавливается между опалубочными досками и точно размещает формы. * Руководство по размещению бусинок Parastik и Parafast. Положитесь на Echelon Masonry, чтобы получить практически не требующую обслуживания структуру, которая прослужит всю жизнь, минимизирует общие затраты на жизненный цикл … Округ Нассау — это 726 квадратных миль естественной красоты, расположенной в северо-восточном углу Флориды вдоль Атлантического океана и межштатной автомагистрали 95. Универсальная панель: ширина 55 ”и 31”. Бетонные формы для мощения MFC универсальны, долговечны и точно сконструированы для равномерного и безболезненного формования бетона.Быстрее и дешевле, чем опалубка из дерева или блоков. 🕑 Время чтения: 1 минута. Утопленная плита или утопленная плита предоставляется ниже обычного уровня пола в ванных комнатах, туалетах и прачечных, где проложены трубы или дренажные системы. Используется с петлевой стяжкой EMI или совместим с самоцентрирующейся петлевой стяжкой Gates. Строительные формы из жесткого волокна QUIK-TUBE ™ — это идеальный метод заливки цилиндрических бетонных фундаментов для опор настилов, крыльцов и других несущих конструкций. Карандашный стержень.Закрепите стандартными штифтами для опалубки дороги или закрепите скобами Fast Form, которые позволяют закрепить их на настиле с помощью шурупов по дереву или к бетонной заглушке или плитам с помощью многоразовых самонарезающих болтов для бетона, так что в любых условиях на вашем грунте наши… Магазин Menards для бетонные формы для создания заливных стен и дренажных систем фундаментов. Работает с вашими существующими системами каркаса, балок и балок. Мы рекомендуем использовать пистолет с продувкой воздухом для подачи пены под плиту. LiteForm — это формованная форма ICF «Блок» для одноэтажных или многоэтажных жилых или коммерческих проектов.Ассортимент InBrick сочетает в себе гибкость выбора и конструктивную гибкость кирпича с присущими ему качествами и конструктивными преимуществами сборного железобетона. Перед тем, как делать инъекцию, необходимо определить причину трещины. Быстрый доступ к кредитам на оборотный капитал и высокий процент одобрения! Система стеновой опалубки Fast-Form ™ быстрее традиционной деревянной опалубки и является экономичной альтернативой деревянным системам опалубки. DURAFORM — это полная система, которая позволяет быстро устанавливать и демонтировать.Разработан в английских единицах измерения. Ассортимент настилов Form-Scaffs предлагает фантастические бетонные покрытия в сочетании с безопасностью и экономичностью, как для строительства одинарных и двойных вафельных плит, так и для тяжелых конструкций гражданского типа, таких как настилы мостов. com или позвоните по телефону 1-800-451-7593. StructurePoint, бывшая PCA Engineering Software Group, предлагает программное обеспечение для проектирования бетонных конструкций, обновленное до ACI 318-14, для бетонных зданий, бетонных конструкций и бетонных резервуаров. R-Wall — это новая революционная технология строительства ICF (Изолированная бетонная опалубка), которая представляет собой будущее строительства в Великобритании. 5) Стоимость и возведение сборных железобетонных изделий с использованием систем резьбовых / тросовых. ca ОФИС 1716 North˜eld Road, Нанаймо, Британская Колумбия, V9S 3B2 Наша система формования ПРОЧИТАЙТЕ ПЕРЕД НАЧАЛОМ Наша стационарная система формования бетона, обеспечивающая превосходный контроль микроклимата и энергоэффективность. Выше мы видим запасы бетона ручной работы, которые будут размещены для создания проезжей части и стоянки для дома на колесах в Гуанахуато. Решения EFCO по опалубке обеспечивают минимальную стоимость бетона на месте. Диаметр 12 дюймов. У нас есть площадки для сдачи в аренду опалубки в следующих местах: Информация, собранная в ходе этого процесса НИОКР, была жизненно важна для разработки простой системы, которая могла бы справиться со всеми этапами формовки бетонного подрядчика экономически эффективным способом.Системы бетонирования. Затем бетон укладывается и уплотняется… ПРЕДВАРИТЕЛЬНАЯ ПОСТАВКА БЕТОННЫХ ФОРМ. Введение. Сочетание богатой истории, сельского очарования, природных ресурсов, качества жизни и… Подробная информация о работе Заработная плата 18 долларов. Мы — производители бетонных вибраторов! ™ Позвоните нам прямо сейчас по телефону 800-633-0032, если вам нужна немедленная доставка, вы не можете найти нужную информацию или вам нужна помощь в определении размеров и выборе правильных вибраторов для ваших форм. ) Используйте его, чтобы формировать колонны, стены, балки, плиты и… Специалисты по бетону.Поместите метки для анкерных болтов на расстоянии шести дюймов с каждой стороны дверей, 12 дюймов от углов и шести футов друг от друга по периметру. Благодарим вас за запрос предложения от компании Radiantec. Строительная форма QUIK-TUBE®. Изолированные бетонные опалубки Amvic ™ (ICF) представляют собой фиксирующуюся систему бетонирования 5-в-1, включающую конструкцию, изоляцию, воздушный / пароизоляционный барьер и финишную приставку. Подходящие области применения включают очень высокие стены и большие бетонные конструкции, быструю и высокую заливку текучего бетона и бетона SCC, а также инфраструктуру, электростанции и гидротехнические сооружения. 13 долларов. В бетонном строительстве часто упускают из виду формовку, но использование правильной формовочной системы и ее профессиональная установка могут существенно повлиять на прочность и внешний вид бетона. 5 галлонов, серебро. Библиотека компании Получите любую форму, которая вам нужна для работы в нашей системе. Система Easy Mount имеет зажим, который служит направляющей для установки кронштейна. Системы зажимов — наиболее эффективное и надежное средство для анкеровки и фиксации опалубки во время бетонирования. Сегодня, когда появляются все более высокие и скульптурные конструкции, Symons ® от Dayton Superior продолжает воплощать в жизнь даже самые амбициозные замыслы с помощью инновационных систем, которые работают как никто другой.Qty / Ctn Wt / Ctn (lbs) AS YOKE 100 3. Вы найдете такое же качество в оборудовании, прикрепленном к каждой панели Steel Dog. Эти формы доступны в сверхпрочных 1/4-дюймовых и… Стоимость опалубки считается от 20 до 25% от стоимости конструкции при строительных работах, она может быть выше, чем в мостах. Загрузите эту простую форму помощи для бетонных стен и колонн сегодня! Quad-Deck использует уникальную технологию для создания энергоэффективных и качественных изоляционных бетонных полов и кровельных систем. Крепежные ленты из непрерывного полипропилена, формованные уголки и эксклюзивные аксессуары делают установку и фиксацию быстрыми и простыми.по ценам и доступности. Опалубка стола / летающая опалубка Опалубка стола / летающая опалубка представляет собой большую предварительно собранную опалубку и опалубку, часто образующую целую секцию подвесной плиты перекрытия. LiteDeck® разработал «гибридную» систему формования для надземных бетонных плит. Универсальная панель, давление бетона: 1850 фунтов на квадратный дюйм. Продажи №1 в мире. Ellis производит системы формования и опалубки и… Клиновая анкера (WT) — это анкерная стяжка, которая фиксирует бетонные формы на месте во время заливки бетона. Средний бюджетный домашний комплект составляет менее 36000 долларов — менее половины.Вес: 1. FORMCAST разработал инновационный метод формования бетона с фиксатором на месте, который использует легкую сталь, рейку и штукатурку для создания прочных армированных полостей. -установочная способность и удобоукладываемость. Если учесть дополнительные затраты, такие как бетон, арматура, оборудование, рабочая сила, страхование и т. Д., Средняя общая стоимость использования форм ICF может быть примерно на 15-20% больше, чем на каркасные стойки. QUIKRETE. Наша обширная сеть складов по всей территории США делает аренду формовочных, опорных и строительных лесов простой, удобной и рентабельной.Бетонные панели Зеленая опалубка Быстросъемная форма стола со стабильной системой # Зеленая опалубка — идеальное решение для опалубки перекрытий для проектов плоских перекрытий или безбалочных конструкций Передовая система опалубки из алюминиевых / стальных панелей, которая позволяет проводить операцию по ранней демонтажу. Мы не хотим, чтобы что-либо замедляло работу или ухудшало качество. Простая замена фанерных панелей на сверхпрочные панели Plasform. ДИЗАЙН ФОРМЫ Формы для… Если вам нужно разместить и заказать, у вас есть вопросы о ценовом предложении или вопросы относительно существующей системы Radiantec, отправьте электронное письмо info @ radiantec. Съемник стержня карандаша. При смешивании с водой до текучести они текут и просачиваются на место, как если бы они были расплавленной лавой. В зависимости от конструкции различают балочную стеновую опалубку и панельную опалубку. Стеновая опалубка изначально состояла из бруса и досок. V-образная форма шириной 5/8 дюйма для обеспечения жесткости EZ-CRETE, специалист по сборному железобетону из Новой Англии, предлагает широкий спектр изделий из сборного железобетона и услуги для профессионалов в области строительства и ландшафтного дизайна.Система состоит из четырех компонентов: регулируемые боковые опоры дрели, используемые для удержания блока ICF на высоте опоры над землей; Ткань Fastfoot, используемая для удержания и формирования бетонной основы под блоком ICF; Сам блок ICF; Стяжки Zont используются для выравнивания и удержания фундамента в нужном положении. Основание и втулка прикрепляются к краю формы перед укладкой бетона. Домой. * Руководство по креплению основного листа. S. Он был построен по самым высоким стандартам с использованием новейших технологий. QuickSet производится в Новой Зеландии, а наши пластиковые компоненты на 100% изготовлены из переработанного пластика Новой Зеландии.Использование этой системы увеличивает продуктивность вашего проекта, поскольку обеспечивает быстрый монтаж лестничной клетки по сравнению с традиционным методом. STAY-FORM® — это наиболее экономичное решение для создания переборок, туннелей или любых подземных сооружений. Быстросхватывающийся ремонтный состав для заполнения отверстий и поврежденных участков деревянной опалубки. Если подрядчик владеет формовочным оборудованием, он может подготовить подробный отрывок работы, чтобы убедиться, что его инвестиции адекватны или необходимы дополнительное оборудование и материалы.Speedfloor — это легкая и экономичная система, которая устанавливается так быстро и легко, что идеально подходит для многоэтажных жилых или коммерческих зданий и гаражей. Зажим для стержня карандаша. 25. Наши панели изготовлены из высококачественной 11-слойной фанеры из пихты Дугласа и покрыты слоем покрытия 100/100. Высота рамы составляет 3 ’, 4’, 5 ’и 6’, а ширина — 2 ’и 4’. LiteDeck® SRS поставляется в собранном виде с нестандартной длиной и может использоваться для больших пролетов. Особенности продукта. Формы ICF для упаковки высокой плотности стоят в среднем 3 доллара.Зажим формы столбца Эллиса — это простой способ закрепить формы столбца. Мы гордимся своей быстрой производительностью и деловой этикой. Мы являемся лидером на рынке с самым низким показателем U для ширины стен, предлагая пользователю превосходный продукт с возможностью… Основное преимущество использования процесса литья сухим способом — это возможность производить несколько сборных железобетонных секций с использованием единой системы. CFS поставляет широкий ассортимент инновационных и прошедших строгие испытания подъемных анкеров, специально разработанных для сборного железобетона.Изоляционные бетонные формы BuildLock Knockdown — это система, состоящая из двух отдельных 2½-дюймовых панелей из вспененного полистирола (EPS), которые соединены прочными пластиковыми перемычками высокой плотности на 6-дюймовых центрах. Доступны цельные, двухкомпонентные или откатные варианты для люков любых форм. Мы используем различные методы крепления, в том числе залитые розетки, навесные стены, остекление навесных стен и вставки каналов, а наша команда дизайнеров может изготовить индивидуальные опоры для панелей и опоры для опор Bigfoot Systems — пластиковые, сборные, бетонные. формы опор используются с сонотрубками.Бетонные формы DURAFORM эффективны и точны, экономя время и деньги! превзойдет конкурентов «заливка за заливкой». (сравните это с некоторым формованием … Мы компания по производству регулируемых форм, которая обслуживает бетонную промышленность. K135 Разработана для заливки бетона толщиной от 150 до 225 мм (при использовании вместе с K25 Riser) Изоляционная бетонная опалубка (ICF) представляет собой строительную систему, в которой используется легкая опалубка (сделанная из изоляционного материала) для поддержки бетонных стен во время их заливки на месте, которая затем остается на месте в качестве изоляции. Трубки Quikrete quik изготовлены из нескольких слоев высококачественного волокна, ламинированного клеем, со специальным покрытием, устойчивым к влаге и способствующим равномерному отверждению. Формы защищают бетон, способствуют его отверждению и поддерживают любые арматурные стержни или трубопроводы, встроенные в конкретный. Формованная с использованием нашей патентованной высокоуглеродистой стали, мы получаем анкерную стяжку, обладающую как высокой прочностью на растяжение, чтобы выдерживать давление, возникающее при заливке бетона, так и превосходной защелкивающейся способностью быстро и эффективно снимать опалубку с готового бетона.Это приводит к повышению удовлетворенности клиентов, созданию высококачественных сборных железобетонных изделий и… Добро пожаловать в Concrete Fastening Systems, Inc. В течение следующего рабочего дня вы получите электронное письмо о том, что мы получили вашу информацию. Для руководства по установке, включая PLATE GIRDER®. Благодаря скорости подготовки и разборки система FASTFOOT® обеспечивает значительную экономию труда. Расскажите нам о своих формах. 1) Общая система образует законченную бетонную конструкцию. Строительная форма QUIK-TUBE® (No.мешки с сухой бетонной смесью, сначала смешайте одну бутылку объемом 10 унций жидкого цементного красителя QUIKRETE® с 5 литрами чистой воды. Распылители Smith Performance 1 Распылитель для бетона из нержавеющей стали S103EX с уплотнениями Viton Extreme, 3. Примечания «Лицом к лицу с террористом — рабочий вспоминает, что Атта искала средства до 11 сентября», ABCNEWS. . Если новая стяжка для сверления бетона. Форма QuickSet (боковая стена) предварительно окрашена в серый цвет с защитной пленкой, которую необходимо удалить перед завершением строительства. Эти дорожные опалубки также могут работать с системой кронштейнов Fast Form, чтобы придать наиболее устойчивую форму дороги на рынке.При необходимости доступны ступенчатые вставки. Sym-Ply и Quick Form оптимизированы для простоты использования и сборки. Чтобы стена была максимально прочной, заливайте бетон слоями не выше 20 дюймов, работая от 1 конца стены до Удалите перегородку, прежде чем заливать вторую половину. 14-дюймовая трубная форма. ком, 6 июня 2002 года. Опалубки из бетона позволяют провести электромонтаж и водопровод. Metal Forms Corporation производит формы Meta Pave ™ и Meta Pave II ™. Размеры выбивных отверстий соответствуют рекомендациям ACI и PCA в отношении конструкции шпоночного соединения «гребень и паз».Это идеальная система опалубки для стен и колонн для строительных и строительных работ. ВСЕ О НАС. Прокрутите. 34. Эта система удерживает залитый бетон и обеспечивает значительную эффективность. Преимущество ICF System® — это запатентованная система формирования изоляционного бетона, состоящая из двух слоев изоляции из пенополистирола (EPS), соединенных перемычками, залитыми в изоляцию из пенополистирола. Однокомпонентная цементная, перекачиваемая и текучая бетонная смесь. Бетонирование со скользящими формами — это быстрый и экономичный способ производства бетонных изделий более высокого качества по сравнению, скажем, с сборными железобетонными изделиями и формованием.Промывание горячей водой под давлением для удаления резинки. Армированный волокном. Однокомпонентная цементная бетонная смесь для перекачивания и заливки с ингибитором коррозии. Рекомендуется: 3 штуки на 12 QuickFormZ Grab-R / Grab Hook System Категория: Опалубка и изделия для формования, выполняемые персоналом бетонных конструкций Эти два продукта упрощают установку арматуры и настройку формы. Наш генеральный директор Джо Квик был отмечен в ежегодной награде Concrete Construction за проект «Декоративный бетонный проект года» за проект, связанный с искусственным деревянным полом в жилом доме.Как часть Wright Group, мы накопили богатый опыт в строительстве домов из бетона. Государственная лицензия подрядчиков. Многослойное высококачественное волокно, покрытое клеем, со специальным покрытием, устойчивым к влаге и способствующим равномерному отверждению. 0 это увеличит общую R-ценность плиты перекрытия площадью 100 м2 примерно до 1. Система автомагистралей между штатами за последние 60 лет. Металлический паз. Изолированная бетонная опалубка WARMERWALL — это простой и понятный способ для самозастроителей и застройщиков возводить энергоэффективные дома и коммерческие здания. Бетон является вторым по популярности веществом в мире после воды и самым широко используемым строительным материалом. В этой статье мы шаг за шагом разберем процесс создания этой формы, чтобы сделать его быстрым и легким для всех. Стяжки Resi и системы 1-1 / 8 ″ обычно используются в жилищном строительстве для придания формы бетонным фундаментам. Он состоит из четырех одинаковых панелей. Быстроразъемные стяжки для бетонной стены, вертикальные стяжки 2 × 4 для закрытия швов. «Кикерная» основа Sharecost Rentals & Sales PH (250) 758-2401 WEB www.Стяжки диаметром от 5 до 10 мм могут проходить через пружинные зажимы. Установленное время нормальное, а средняя сила — 4000 фунтов на квадратный дюйм. Это бетонная смесь, которая имеет очень ограниченное применение, но хорошо подходит для установки столбов, установки столбов с перемешиванием, а также воздушной изоляции и крепления. Steel-Ply — это производительная, предварительно спроектированная, многоразовая, заводская сборная бетонная система с легкими зажимами. Низкие затраты на рабочую силу, более быстрое завершение работ, сейсмостойкость, идеально гладкие бетонные стены, тепловые характеристики бетона и простота отделки для последующих работ — все это Snap-It Quick Edge — это простая в использовании система опалубки, предназначенная для создания стильных, супер прочная бетонная кромка, которая выглядит великолепно и может быть изготовлена всего за несколько часов! Snap-It Quick Edge — это пластиковая опалубочная система, которая при использовании с армирующей сталью создает очень прочные бордюры сада, косилки, края дорожек, края проезжей части и многое другое.Изолированные бетонные формы (ICF) создают наиболее комфортную, мирную и здоровую среду для жизни благодаря быстрому созданию действительно прочных, упругих и… Придающих форму конкретным идеям! Структурная формовочная фанера 1 1/8 дюйма, изготовленная из 100% пихты Дугласа с 11 слоями для дополнительной прочности и долговечности. Типичные области применения могут включать: ПОДВАЛЬНЫЕ СТЕНЫ ДОПОЛНИТЕЛЬНЫЕ СТЕНЫ СОЛНЕЧНЫЕ КОМНАТЫ ГАРАЖИ ДЛЯ БАССЕЙНОВ БАССЕЙНЫ СОВЕРШЕННЫЕ СОВЕТЫ Легкая коммерческая БЫСТРАЯ ФОРМА — Бетонное формование Система в ведре. Быстрый просмотр.Бетон пористый и впитывает топливо и масла. VERSIFORM — кран-манипулятор, фанера, система 4 x 8. Эта глава знакомит плотника с проектированием и конструированием различных типов форм. Сокращает время на подготовку. Работа требует серьезных мер по охране здоровья и безопасности, и поднимать бетон без полностью скоординированной подъемной системы, разработанной и испытанной специалистом, нецелесообразно. Система Quick Strip Ty Система Quick Strip Ty Система AR Quick Strip Ty разработана для создания по-настоящему гладкой стены при легком формовании.Или заранее составленные планы можно приобрести в Интернете по цене от 1000 долларов. Сочетание богатой истории, сельского очарования, природных ресурсов, качества жизни, & nbsp; и … Продукт Fastfoot от Fab-Form обеспечивает быструю заливку бетона, позволяя Force Concrete & Masonry опередить холодные зимние температуры и сохранить свои проект на ходу. Sikacrete®-211 SCC Plus. Затем залейте бетон внутрь формы с помощью желоба или шланга, прикрепленного к миксеру. Raft Form поставляется с нашими уникальными кронштейнами для подвешивания или без них, чтобы обеспечить поддержку системы в правильном месте.Утепленные откидно-подъемные стены. Расширенная линейка продуктов Fox Buck 2015 года теперь включает в себя 4 ″, 6 ″, 8 ″, 10 ″ и 12. С тех пор, помимо небольших случайных работ, я всегда использовал эту систему. 5. Прочная оцинкованная конструкция снижает потребность в техническом обслуживании и замене, а быстрая установка снижает затраты на формовку. Просто выберите продукты, которые вам нужны для вашего проекта, будь то отдельно стоящая или… 19. Добавьте больше чистой воды по мере необходимости для достижения желаемой консистенции. 4KN. Опалубка Corriform доставляется на объект готовой к немедленной установке.0 CT 2Z Серия Hanson EcoPlus®. Вес (фунты) CFA PH 0. Его использование во всем мире, тонна на тонну, в два раза больше, чем у стали, дерева, пластика и алюминия вместе взятых. Никаких специальных навыков не требуется. VDOT CG-7 Вирджиния Бетон для бордюров и желобов FLEX Form Kit 10 футов. Подъемная пена полностью расширится в течение 10-15 секунд, что позволяет контролировать подъем и предотвращать чрезмерный подъем плиты. КРЕПЛЕНИЕ БЕТОНА — ЭТО ПРОИЗВОДСТВО, а не наука. Спасибо за вашу поддержку, https: // www. Имея за плечами более 70 лет работы в этой отрасли, мы время от времени можем уверенно поставлять дома высокого качества.Найдите мой магазин. Даже если бетон может выглядеть сухим на поверхности, это не обязательно означает, что он сухой на всей поверхности. Forming America — это ваш универсальный источник опалубки и опалубочного оборудования для бетонных стен. Многие аксессуары для опалубки и опалубки могут быть доставлены на следующий день или в тот же день. Это очень быстро и просто в использовании. Благодаря широкому выбору угловых зажимов, оборудования для штабелирования, кронштейны Horizontal Shore быстро регулируются от 3 футов 7 дюймов до 6 футов (HS-46), от 6 футов до 10 футов (HS-610), от 8 футов до 13 футов (HS- 813) для поддержки опалубки для бетона. Фактические системы полов в зданиях бывают всех размеров, форм и форм. Связаться. ROCKITE и KWIXSET представляют собой «безусадочные» ИЛИ «неметаллические» растворы, классифицируемые как гидравлические расширительные цементы. СИСТЕМА БЫСТРОПЛЕНКИ ФОРМИРОВАНИЕ ЛЕГКОГО БЕТОНА AR Quick Strip Tys доступны для стен толщиной от 100 до 750 мм (от 4 до 30 дюймов) и предназначены для уменьшения требований к ригелям и распоркам. В конструкцию Brute Force Bracket ™ интегрирована наша система Easy Mount System ™, которая позволяет быстро и точно установить кронштейн.Артикул: 869-700 235 $. Удаление ржавчины при орошении. На протяжении многих лет мы заслужили доверие и лояльность наших клиентов, предоставляя широкий спектр товаров и услуг, от крупных «разовых» специальных продуктов… Поскольку установка форм для подъема быстро и точно была главным приоритетом, Стаффорд изначально намеревался использовать Бандажно-опалубочная система перемещается в нужное положение с помощью крана. за SB-24. TS Mills идеально подходит для подпорки строительных плит и балок, что обеспечивает высокий показатель производительности. 99. ПРОСТАЯ СИСТЕМА МОНТАЖА.Компания Staluform, специализирующаяся на производстве опалубки, была основана в 1979 году. КОЛ-ВО. Компания Jobsite Supply предлагает несколько типов стальных быстрозажимных быстрозажимных модульных опалубочных систем европейского типа. PayPal. Доступны стяжки Resi для систем формования фанеры 1-1 / 8 ″ или «Resi Ply». Слева — бетонная вторичная защитная система, построенная в начале 2000 года. 0 CT 112Z 1½ «x 10 футов 31. 50 — 4 доллара США. Компания Steel Dog всегда устанавливала стандарт от опорных кронштейнов до верхних зажимов ригеля. Это форма бетона, более известная как «асфальт» или «асфальт», часто используется на дорогах, взлетно-посадочных полосах аэропортов, на автомагистралях, на стоянках, для тротуаров — практически везде, где требуется тротуар.Конструктор веб-сайтов со встроенными инструментами упрощает редактирование контента. Система PERMAFORM доступна в четырех вариантах ширины профиля — 110 мм, 155 мм, 200 мм и 250 мм Формы стен, формы колонн, односторонняя опалубка, круглая опалубка и аксессуары для опалубки для строительства бетонных стен, колонн, боковых стен, фундаментов, опор, абатменты и т. д. * Однослойные крепежные столы Parasolo. Строители могут вырезать канавки в пенопласте, чтобы любые необходимые компоненты могли быть частью строительного процесса. как построить бетонную насыпь (думайте, что лежачий полицейский только поменьше) У нас есть подъездная дорожка с уклоном вниз и очень неглубокий желоб на перроне улицы.Стоимость «системы» длиной 80 футов и шириной 14 футов превышала полную систему для создания отдельно стоящих и подпорных стен. Это привело к появлению модульных систем, которые характеризуются широким спектром применения и длительным сроком службы. KWIK-CON II + ВИНТ ДЛЯ БЕТОНА И КЛАДКИ ОПИСАНИЕ ПРОДУКТА KWIK-CONN II + анкерные анкеры для бетона и кирпичной кладки Особенности и преимущества Крепеж KWIK-CON II + • Улучшенное серебряное покрытие KWIK Cote, обеспечивающее более 1000 часов защиты от красной ржавчины в соответствии с ASTM B117 • Солевой туман испытания • Более долговечны, чем цинкование. Elite Plastiform предлагает экологически чистые изделия из пластмассы и бетона, которые можно использовать снова и снова без ухудшения качества. Бетонные формы DURAFORM для жилых домов Лучшее место для наших формующих панелей. Виды возведения бетонной опалубки зависят от материала опалубки и типа конструктивного элемента. Бетон со временем разлагается. Добавить в корзину. Система зарекомендовала себя как универсальное решение для опалубки, которое можно использовать для формирования вертикальных, наклонных, горизонтальных и криволинейных бетонных поверхностей. Асфальт — это темный минерал, состоящий из смеси углеводородов, называемых битумами. * Полиизоциануратные изоляционные панели. Позвольте нам помочь вам сэкономить время и деньги, покупая напрямую у производителя.Эта бетонная смесь Quikrete хорошо подходит для внутренних двориков, тротуаров, опор, ступеней, стен, бордюров и т. Д. 1 Глава 4 Индивидуальная оценка фундамента: собственные системы 4. 5-дюймовая стальная панель ВНИМАНИЕ. Не используйте проушину в качестве подъемного кронштейна. 3) Непревзойденная скорость строительства. Но доступ крана к работе был ограничен, и Стаффорд знал об аналогичном проекте, в котором не выполнялись требования по прямолинейности из-за того, что многоярусная группа-форма 1 Глава I Ремонт бетона 1. Решения для любого фундамента. Круги отмечены в центрах 16 ″ для вырезов подоконников и доступа к вибраторам. Зажим Quick Spring — это простой и эффективный способ крепления и крепления опалубки с помощью анкерных стержней в бетонных конструкциях. […] Округ Нассау — это 726 квадратных миль естественной красоты, расположенной в северо-восточном углу Флориды вдоль Атлантического океана и межштатной автомагистрали 95. 573-983-2057. 00 за квадратный фут. Не прикрепляйте к одной горизонтальной боковой направляющей. Модульные системы групповых форм. 1231 E. Совместите это с изоляцией под плитами, и ваш проект даст еще большее КАЧЕСТВЕННОЕ ПРЕИМУЩЕСТВО MIVAN. Преимущества этой системы: — Опалубка MIVAN специально разработана для быстрого создания любых архитектурных планировок.Чтобы распределить нагрузку по всему поперечному сечению сваи, поместите прочную стальную заготовку достаточной толщины (1 дюйм). Ее можно считать ремеслом из-за огромных переменных, обнаруженных в бетоне, допусков твердосплавных сверл и анкеров, используемых инструментов. 563-391-6143.Он предлагает мобильность и быструю установку для строительных проектов с регулярными планировками или длинными повторяющимися структурами, поэтому хорошо подходит для плоских перекрытий, балок и перекрытий.В любой системе перекрытий существует так много переменных, как различные пролеты, смещенные пролеты, консоли, степень непрерывности, влияние балок, колонн и стен на систему перекрытий и т. Д., Что трудно охватить все ситуации в ограниченном объеме. серия графиков. Грэм Маккуин, «Обман сибирской язвы 2001 года: аргумент в пользу…» Чтобы сформировать бетонную стену, сначала установите фанерные доски по обе стороны от бетонного нижнего колонтитула и скрепите их проволокой. Наши формы используются в более чем 55 странах для строительства бетонных фундаментов, бетонных домов (от малоэтажных до высотных), коммерческих бетонных проектов и… Система быстрой фиксации предназначена для уникальных небольших участков стены, которые было бы трудно сформировать с использованием больших модульных форм. : • Отлично подходит для небольших нечетных секций • Более быстрое формование, чем стандартная фанера Эта система опор и опоры для настила спроектирована с оптимальным соотношением прочности к весу, с испытанным рейтингом опоры 10K.Для чего нужен справочник по фондам и системам поддержки Цель руководства Как организовано руководство Что означают слова «фонд недвижимости» Простая в использовании система для самостоятельной работы. Горизонтальные берега Ellis также известны как пролетные балки, быстрые балки, регулируемые балки. Stay-Form ® легко режется при формировании строительных швов, шпоночных пазов и криволинейных форм, что позволяет экономить драгоценное время. Формы колонн CaroFalt: эта система быстро собирается, удаляется и легко перемещается. com Анкерные системы Базовый материал Метод укладки Особенности Защита от коррозии Допуски Бетон без трещин Бетон с трещинами Натуральный камень Легкий бетон Полнотелый кирпич Пустотелый блок Пустотелый гипсокартон / гипсокартон Сквозной монтаж Предварительно установленный монтаж Малое краевое расстояние Данные доступны в программном обеспечении для расчетов… Обычно в качестве материала используется железобетон используется для конструкционных систем из-за своей прочности, долговечности и доступности. 1. Нажмите и посмотрите наше видео про снежного человека! «Нажмите и посмотрите, как начинается колода снежного человека!» Базовая стоимость установки бетонной опалубки составляет 3 доллара. Пазы обеспечивают правильное выравнивание между опорой и опалубкой стены. Бетонные опалубки. Подробные заявки можно создавать очень быстро. Это оборудование будет держать впрыскивающий порт открытым. Химическая очистка под низким давлением для удаления плесени и водорослей. Двухкомпонентный полимерцементный цементный раствор для стяжек плюс Sika Sikacrete®-100 CI. Непатентованные системы 3. Ведущая в отрасли модульная система для мобильных телефонов «STEEL — PLY».Системы легких бетонных стеновых панелей QUICKPANEL®. Все бетонные опоры подкреплены 10-летней трехсекционной ПВХ-панелью, которая образует угол между стенами, пересекающийся под углом 90 градусов. Автомагистрали. Form-Scaff производит и поставляет систему Econo-Form подрядчикам более 50 лет. Они лучше переносят стихийные бедствия, чем постройки, построенные традиционными методами. 3 фунта в карман. Предназначен для снятия внешней угловой заглушки под углом 90 градусов для облегчения установки и проверки внутренней арматуры.Быстротвердеющий, однокомпонентный, самоуплотняющийся строительный ремонтный раствор с волокном и встроенным ингибитором коррозии для формования и заливки / перекачивания. 2. Следовательно, эта единственная форма обрабатывается неоднократно в течение дня с настройкой, разливкой, вибрацией, транспортировкой к участкам отверждения и настройки, а также снятием продукта. Формируйте системы банды / ручного набора. Мойка под высоким давлением. Это фиксатор шарнира с металлическим ключом. Отметьте положение дверных проемов на бетонных формах.! Concrete Fastening Systems, Inc. Высокотехнологичные технологии производства стальной опалубки делают туннельные опалубки прочными и долговечными. Имеет квадратные выемки для квадратных и круглых дюбелей. Опалубка бетонных корпусов Современная технология строительства бетонных корпусов SecureTech позволяет подрядчику использовать компоненты WTF (коммерческие формы, систему регистров, систему настила и систему изоляции) для создания монолитной бетонной конструкции, которая не имеет себе равных по энергоэффективности и прочности. Последние достижения в области бетонных технологий позволяют дорожным подрядчикам реабилитировать 160 000 жителей страны. Воспользуйтесь нашей проверенной системой формования бетона, и вы получите следующие преимущества: много времени — вы можете арендовать наши опалубочные панели в течение 2 недель; Проверенная форма конструкции — минимизация риска выброса; Адаптируемый — при правильном креплении можно построить стены от 8 дюймов до 11 футов в высоту; Простота установки — наша самая тяжелая панель весит всего 32 фунта.Как ремесло, «мастер» обязательно должен знать как можно больше о системах Bolt Connecting Systems. Бетонные стены. 231 доллар. $ 47. Доступно несколько моделей для различной толщины стенок и типов опалубки. QuicKey ™ — единственная оцинкованная система стыков, в которой имеются отверстия для квадратных дюбелей, которые обеспечивают лучшую передачу нагрузки по круглым дюбелям, а также уменьшают скручивание кромок плиты. Вернуться наверх. * Руководство по использованию жесткой изоляции SBS. Dee Concrete 5 дюймов на 10 футов, стальная прямая бетонная форма 205-5.Бетон должен быть достаточно податливым, чтобы его можно было уложить в форму и упаковать, но в то же время достаточно быстро схватывающимся, чтобы выходить из формы с силой. 03100 Бетонные формы и аксессуары: Выпуск химической формы: Выпуск химической формы для деревянных, стальных или пластиковых бетонных форм: Plastiform: Системы пластической формовки для плоских бетонных конструкций: Preitech: Система формовки столешниц из сборного железобетона: Z-Counterform: Система формовки бетонных столешниц на месте : Гидрошпонки: Гидрошпонки из ПВХ и бентонита образуют стяжки. Более чем 50 лет компания Ellis Formwork Manufacturing является лидером в области инноваций и экономии средств в сфере строительства из монолитного бетона.используйте асфальт, а не бетон. Это на довольно большой подпорной стене загородного дома. Опалубка Опалубка — это поверхность формы и каркаса, используемая для удержания и придания формы влажному бетону до тех пор, пока он не станет самонесущим. Формовочная система позволяет создавать отличные формы стен, спроектированные и изготовленные для установки и полета на больших участках. Цена указана за одну штангу и клин, 4 шт., Необходимых для полного зажима. Система несъемной опалубки Corriform обеспечивает быстрое и эффективное решение для формирования грунтовых бетонных элементов, таких как фундаментные балки и заглушки свай.В вашем бетоне все еще могут быть источники воды в виде относительной влажности. Уложите полы быстрее с помощью более простой и разумной альтернативы традиционным деревянным варочным панелям. Формовочная оснастка быстропружинного зажима для крепления опалубки с помощью анкера. 4) Качественная отделка. Используйте ниже уровня земли и на высоте до 3 футов над уровнем земли. 943. Western Forms производит алюминиевые бетонные опалубки для монолитных стен. 9840: Система форм — Стальная собака. Загрузите PDF-файл с техническими данными Стальные опоры для столбов Простота в обращении и легкость монтажа.используйте предварительно сформированный материал для лежачих полицейских. ROCKIT и KWIXSET быстро схватываются, более чем в два раза превышая прочность полностью затвердевшего обычного бетона. В этой работе мы используем формы Symmons, но общие принципы те же. Система ICF также должна быть привязана к точным размерам, иначе стены могут деформироваться. Ставки можно легко и быстро корректировать, что позволяет пересчитывать изменения дополнений в последнюю минуту. Форма своими руками для изготовления прогулок, патио, дворов и террас. Высокая текучесть для простоты перекачивания и заливки при перегруженном ремонте.Строительство из изолированных бетонных опалубок (ICF) — это теперь проверенный способ создания экологически чистого, прочного и безопасного здания с высокой энергоэффективностью, требующим минимального обслуживания и ремонта. УМНЫЕ ПАНЕЛИ: СИСТЕМА СБОРНОЙ СТАЛЬНОЙ ОПАЛУБКИ. * Доступны для 110 мм, 156 мм и опалубка в бетонных конструкциях, которая используется в качестве формы для конструкции, в которую заливается свежий бетон только для последующего затвердевания. Эта система инкрустированного кирпича включает в себя плитку из натурального глиняного кирпича в сборные железобетонные панели, обеспечивая внешний вид кирпича с его долговечной эстетикой для строительных проектов Bigfoot Systems®.Затем конфорки заполняют резервуаром или герметично закрывают по мере необходимости. Пункты аренды опалубки, опор и строительных лесов. Мы специализируемся на формах и аксессуарах Symons Steel-Ply. (Фанера годна только для 4 применений. Сборная лестничная система, используемая AussformGroup, обеспечивает более быстрый и экономичный способ формирования бетонных лестниц. Бетонные формы с защелками — это простая и легкая система для фундаментных стен. Пожалуйста, свяжитесь с нашим отделом продаж для Панели 8 футов и 6 стержней — это самая быстрая формовочная система на рынке для строительства высоких стен, которая используется особенно для коммерческих работ.Быстрая лестница. Из стали мирового класса Steel-Ply® и… Система Quick Strip Tie System разработана для создания по-настоящему гладкой стены при легком формовании. Быстрое и креативное решение. Если вы хотите, чтобы работа выполнялась быстрее, безопаснее и экологичнее, обеспечивая превосходный конечный результат, Wilco — это завод по производству сборного железобетона, сертифицированный в Новой Зеландии, который обеспечивает постоянную систему контроля качества и приверженность принципам и процедурам качества. Бетон негибкий, и его нельзя сдвинуть после заливки. (все 4 фута в длину) Доступны на региональном уровне в 10-футовой и 12-футовой длине.EZ Stack Blocks — это запатентованная система блоков для сухой укладки без использования раствора, которая состоит из 5 основных компонентов. SikaTop®-111 Plus. Теперь Fastfoot® печатается в трех цветах для облегчения определения линий ширины опор и QR-кодов для справки на месте при установке. 6922) представляет собой трубчатую конструкцию из волокна с ребрами, которая устраняет необходимость в изготовлении деревянных форм. Надежный, универсальный и долговечный, Bigfoot быстро обеспечивает качественные результаты — инновационный, отмеченный наградами продукт экономит время, деньги и раздражает.Контакт. 5, совместно с Allied Superslab. Стяжки формы Strip-Ease и многоразовые 8-дюймовые фиксаторы AMICO — Система формования бетона Stay-Form®. Санта-Ана, Калифорния 92705. Плоские монолитные полости соответствуют всем требованиям к арматуре. 75 м². Совместима с опалубкой типа Advance и Duraform. Форма опоры! Бетонные опоры для снежного человека экономят время, деньги и нервы! Звоните 1-800-934-0393. Заполните форму бетоном, гладьте поверхность и удалите форму. Формовочная система Quick Strip (Strip-Ease) широко использовалась в Канаде в течение последних 40 лет в жилом, сельскохозяйственном и легком строительстве. Принадлежности для производства бетона. ВЕРТИКАЛЬНЫЕ СИСТЕМЫ ФОРМОВАНИЯ Зажим для вкладыша СИСТЕМЫ SNAPTIE Разработан для использования с одной жесткой спинкой 2×4 для выравнивания формы по вертикали. этот зажим вкладыша может быть установлен после монтажа опалубки и не ограничен расстоянием между стяжками опалубки.Согласно ASTM F2170, при сушке бетонные плиты имеют более низкий уровень влажности у поверхности и более высокий уровень в нижней части плиты. Управляющие недвижимостью и общественные организации по всей Флориде и на юго-востоке выбирают Mallard Systems из-за нашего профессионального обслуживания без стресса. Основой системы является специальная встраиваемая розетка, которую легко установить. Здание с бетонными каменными блоками (ББК) обеспечивает универсальность и долговечность, так как БМУ являются одним из самых прочных строительных материалов.051-8002. 7 EA № аксессуары для опалубки бетонной стены. Предлагая большую универсальность в строительстве, наша продукция ускоряет и упрощает укладку бетона. Он является научным сотрудником Центра исследований глобализации (CRG). С 13 милями нетронутых пляжей, сотнями миль рек, историческим центром города Фернандина-Бич и растущей экономикой. Лучший галстук с застежкой-защелкой в бизнесе. Они также совместимы с большинством систем формования алюминия. Наличие: Есть в наличии. 5, 6 и 8 дюймов стальные упоры.Система отличается модульной универсальностью и обеспечивает отличную отделку бетона. Имея более 160 торговых и логистических центров в более чем 60 странах, Doka имеет высокопроизводительную дистрибьюторскую сеть для консультаций, обслуживания клиентов и… Concrete Forms Services, 4108 West 8370 South, West Jordan, UT, 84088, United States 801-280- 6992 801-280-6992 Как видите, наша интегрированная система стальной формовки EZ-Form ™ во многом отличается от обычных арболитов. 28. Ассортимент низкоуглеродистых бетонов Hanson EcoPlus основан на этом за счет снижения выбросов CO 2….Быстрая ставка. 99. Подъем бетона с пенополиуританом производится с постепенными впрысками. Бетон должен быть достаточно податливым, чтобы его можно было уложить в форму и уплотнить (посредством вибрации), но при этом быстро… 233 Анкерные системы www. или 80 фунтов. Асфальтобетон. 39. Нет движущихся частей, и все стержни взаимозаменяемы. Будь то один этаж или пятнадцать, рецепт очень прост: возьмите достаточное количество Speedfloor, добавьте конструкционную сталь или бетонные опоры, смешайте бетон и залейте! Внешние вибраторы для бетонных форм VIBCO.Наши панели сделаны из легкого наполнителя из портландцемента и пенополистирола, зажатого между неасбестовой облицовкой из фиброцемента. Модель № 692207. Диаметр 10 дюймов. Он поглощает CO 2 на протяжении всего срока службы и на 100% пригоден для вторичной переработки, что значительно способствует циркулярной экономике и обеспечивает материалы с меньшим содержанием углерода. Пластинчатая балка MAX-A-FORM, стальная облицовка, модульная система и Компоненты. Коробка. Это также поможет в выборе формовочного оборудования. Одна 80 фунтов. Эти стены удерживают a. Наша продукция включает стальные листы, пластиковые гибкие опалубочные плиты, опалубку и многое другое.Бетон — важный строительный материал, необходимый для общества и экономического роста. Этап заливки имеет решающее значение — товарный бетон должен иметь правильную консистенцию, чтобы течь по всем частям опалубки. Concrete CMS — это система управления контентом с открытым исходным кодом для команд. Однако при использовании ICF достигается значительная экономия, и это будет обсуждаться позже. SikaQuick® FNP. Для получения «приблизительной» оценки количества арматуры в Быстрой оценке используются указанные ниже расстояния между стержнями арматуры.• Точность — каждая форма оснащена прочными стальными опорными стержнями, которые становятся сплошными при фиксации. 19 доставка. Форма трубки QUIKRETE 10 дюймов. При формировании проемов гаражных ворот, отверстий для доступа или других заграждений с определенной глубиной выбирайте стальные или алюминиевые заграждения из ассортимента WTF. В завершение оттяните верхнюю часть, чтобы шов прочно вошел в бетон. Руководство по нанесению Steel-Ply® 1 ВНИМАНИЕ: НЕ используйте ручки для крепления ремня безопасности или в качестве точки соединения для распорок, строительных лесов или группового перемещения панелей.Стальной кол. Интуитивно понятная структура формы ввода данных позволяет быстро и эффективно записывать информацию о партиях, данные о перерывах и другие результаты испытаний. Forms Unlimited всегда руководствовался твердыми ценностями, направленными на превышение потребностей клиентов. Если вам нужна форма для игрового домика, сарая или беседки, это отличный способ с легкостью налить и выровнять фундамент. Бетонные формы для мощения Mackenna Moralez. Кронштейн ригеля Ply Lock / кулачок. Грузоподъемность: 6 мм натяжной стержень ок. 66. Предотвращает повреждение бетона — Fastfoot® — это закрытая форма.Прочие формовочные изделия. Благодарим вас за интерес к нашей компании и надеемся на сотрудничество с вами! Speed Dowel — это запатентованная двухкомпонентная система, состоящая из круглой или квадратной втулки для дюбелей и соответствующей основы. QK35 используется в конкретных приложениях. Подрядчик приобретает свою собственную форму 3/4 «или 11/16», фрезерует прорези и строит углы с помощью оборудования, поставляемого LeDrew Mfg. Tilt-Deck® — это самый быстрый из доступных методов строительства бетонной конструкции с откидным верхом. экономит время, труд и деньги строителей на этапах формовки, подъема и чистовой обработки.hilti. Например, мы предлагаем устойчивую систему куполообразных форм, известную как Cupolex®. Doka — мировой лидер в предоставлении инновационной опалубки, решений и услуг во всех областях строительства. Sikacrete®-211. InSelect из широкого ассортимента штифтов и клиньев для плотного и надежного удержания форм. Используется для опор палубы, стоек ворот, столбов ограждений и почтовых ящиков или светильников. DURAFORM был первым, кто предложил кромки со скошенными кромками и улучшенное уплотнение кромок. Фактические требования к армированию будут разными для каждой конструкции Quick Stairs.Бетон не повреждает стяжные плиты, а изоляционные бетонные формы BuildBlock (ICF) делают бетон комфортным, бесшумным, безопасным и энергоэффективным. Допустимое давление бетона: Панели: 1650 фунтов на квадратный дюйм. Модель № 65470025. Панели можно комбинировать, высота: h = 10 ’, h = 8’, h = 4 ’и h = 2’. Наши пластмассовые формы из бетона существуют и используются уже более 30 лет. Традиционная конструкция с деревянным каркасом не может сравниться с безопасностью, долговечностью, упругостью и энергоэффективностью стен, построенных с помощью изоляционных систем MEVA, которые являются лучшими в своем классе благодаря их высококачественному дизайну и конструкции, аксессуарам и деталям панелей, которые позволяют для эффективного формования бетона.Строительная форма QUIK-TUBE ™ — отличный способ для домовладельцев и подрядчиков создавать все, от оснований фонарных столбов до опор настила. Системы бетонной формовки Steel-Ply © Система бетонной формовки. 83 часа работы на полную ставку Количество сотрудников на эту роль 1 Квалификация Обслуживание: 1 год (предпочтительно) Водительское удостоверение (предпочтительно) Полное описание должности Под общим надзором выполняет широкий спектр технических работ по обслуживанию, ремонту, установке, переделке и строительству, включая плотницкие работы, сантехника, кровля,… Проф.Одноразовые формы для различных применений в бетонных колоннах, таких как сваи дома или палубы, стойки ворот, столбы ограждений, опоры, почтовые ящики или лампы и т. Д. Наша основная линейка продуктов — система горизонтальных стержней для жилищного строительства; Система Cam-Lock, система быстрого ручного формования; четыре размера анкерных систем для групповых сборок от легких до тяжелых; и Lok Fast Column Clamp для быстрого формирования колонн. Elite Plastiform Boards and Accessories, LLC 949. Обычные типы опалубки можно улучшить с помощью наших инновационных систем опалубки.панели можно собирать в бригады размером с грузоподъемность крана. Тем более, что реальность становится очевидной для строителей подвальных помещений, что выбор ICF для стен и перекрытий снижает затраты на строительство примерно на 12% и позволяет сократить расходы на формовку. От 140 долларов. Доступны ручное, быстрое удаление или гидравлическое разрушение сердечников. Ковш для оборудования: 12 кармашков для столбов на ведро и шурупы. Миссия нашей компании — производить высококачественные, самые надежные и долговечные сборные железобетонные изделия с применением смелого и новаторского подхода к проектированию, проектированию и созданию зажимов для производства колонн с одним стержнем.Благодаря системе Grab-R / Grab Hook System отпадает необходимость в распорках, стяжках или излишках пиломатериалов. MevaLite — это модульная система для формования бетона с ручным зажимом, которую можно купить или взять в аренду. Верхний и нижний края блоков Advantage ICF System имеют заранее сформированные механизмы блокировки, которые обеспечивают вертикальное выравнивание соединителей перемычек. Бетонные формы могут использоваться для фундаментов практически любого типа конструкции. Также предлагаем аренду опалубки с возможностью покупки. … Изоляционная бетонная опалубка (ICF) — это энергоэффективный метод строительства, который создает изолированные структурные стены для жилых и коммерческих зданий.Смешайте жидкость с сухим бетоном до однородного цвета. Быстро и легко собрать и разобрать. Лестницы изготавливаются по размеру. Эта система разработана в соответствии с требованиями вашего конкретного проекта совместно с вашим архитектором, чтобы можно было ежедневно заливать до 500 м2 бетонных стен и плит. Наша система разработана, чтобы помочь вам сэкономить на работе, накладных расходах и затратах на мобилизацию, не тратя больше на материальные затраты, так что вы можете Цветные изделия для бетона Освобождение от акцента Кислотный отвердитель Цветные отвердители Цветные пакеты для мешочных смесей Конкретный краситель Интегральный цвет Металлические пигменты Reax Stain Resin пигменты Tru Tique color wash Морилка на водной основе. Бетонные штампы. Штампы бордюров. Бесшовные шкуры. Специальные штампы. Инструменты для штамповки и отделки. Вкладыши и вставки. Вкладыши для столешниц. Вкладыши для костров.Бетонная смесь Quikrete. Добро пожаловать в EZ Stack Blocks — революционную самовыравнивающуюся блочную систему для домашнего строительства. Нет. Блокиуты доступны по мере необходимости. Система уплотнения Buddy Rhodes Система обработки бетона ICT Отверждение и герметизация Цвета столешницы Формы столешницы Полировка Водонепроницаемость и защита от влаги Водонепроницаемость и защита от влаги Воздухо-пароизоляция Дренажная плита Покрытие фундамента Гидроизоляционная плитка и аксессуары Формование бетона Формование бетона Системы формовки стен Системы формовки стен Быстрая перекачка бетона Советы по изоляции бетонных опалубок (ICFS) БЕТОННЫЕ ДОМАШНИЕ ПЛАНЫ.Из-за превосходных стальных материалов, простоты сборки и потенциальной экономии мы считаем, что сравнивать нельзя. Форма ввода данных позволяет пользователям записывать информацию о партии, стандартные испытания пластических свойств бетонных смесей, а также информацию о разрушении и результаты. 2109-C S. Emer-Proof Aqua Barrier Быстросохнущая / гидроизоляционная мембрана AU_SV16329 Система под стяжкой и над стяжкой на состаренном бетонном основании без покрытия (Off Form, Tilt Up, Pre Cast) [Внешний вид] Описание Emer-Proof Aqua Barrier Quick Dry представляет собой Быстросохнущая гибкая двухкомпонентная полимерцементная гидроизоляционная мембрана на водной основе, разработанная Form & Pour.Опалубка включает формы, на которые или внутри которых заливается бетон, и рамы. Эта система, которую иногда называют искусственным деревом, паркетом, искусственным деревом или бетонным деревом, обеспечивает вневременной вид паркетных полов с долговечностью бетона. STAY-FORM® широко используется в качестве опалубки и легче фанеры. Независимо от типа формы или системы формования, наиболее важным фактором для достижения хороших результатов является способ установки форм. Проверка имеющегося оборудования или систем.00. Стеновая опалубка. Разработан для конкретных целей и приложений. Стяжки Quick Strip предназначены для простой вставки через предварительно изготовленные прорези в фанерных панелях. Подбор напольной системы. Quick Liner ™ Крепится к вашей структуре и устойчив к коррозии, выцветанию и грязи. съемный верх находится на уровне поверхности бетона. Быстроразъемные дорожные системы. 00 Пожалуйста, позвоните, чтобы узнать о наличии мест. Быстрая установка Quikrete. У нас есть опыт поставки наших теплоизоляционных блоков в застройки в Великобритании, Ирландии и Европе за последние 15 лет.Quik! Доступен как в виде приложения, так и в виде API. можно настроить так, чтобы он работал лучше всего для вас. Кронштейн / кулачок Ply Lock Waler крепит одиночный горизонтальный ригель 2 дюйма на 4 дюйма к системе, построенной из фанерных стержней 3/4 дюйма. Райт-стрит. Бетонная стяжка для сверления отверстий. K-Form — это опалубка и опалубка из 100% переработанного ПВХ. система, используемая в строительной отрасли для стяжки рельсов, работ по формовке бетонных плит и бетонных покрытий / формовки. Эти панели легко размещаются на месте до того, как масло образует физический барьер между формой и бетоном с поверхностно-активным веществом, работающим в сочетании с щелочность бетона для обеспечения высокого качества отделки.—В течение многих лет Бюро мелиорации (мелиорации) публиковало первое издание руководства по бетону, датированное июлем 1938 года, а совсем недавно — Стандартные спецификации для ремонта бетона, M-47, штифты и клинья для надежной фиксации формы. Смешайте и сопоставьте с: 2’8 ”- (2 Bar) 4’ -… Независимо от типа формы или используемой системы формования, наиболее важным фактором для достижения хороших результатов является способ установки форм. Быстро! также есть библиотека форм управления капиталом, используемых финансовыми профессионалами во всем мире.Мы должны удалить опалубку, когда бетон достигнет подходящей прочности. Системы зажимов имеют быструю установку и сверхбыстрое снятие опалубки, что делает их одной из наших самых популярных систем опалубки. Это позволяет получить более высокую чистую прибыль на одну заливку. 6921 32: Страна Камень выкройка № сеть. ФИНАНСИРОВАНИЕ. Система армированной штукатурки 50/50 вода и акрибонд, Quick Render PM100 с сеткой, затем два слоя цветной штукатурки, дополнительные лаки или мембрана NPS Thermagold Пенополистирол ROCKCOTE Армированная система штукатурки NRG Green Board Пенополистирол ROCKCOTE Армированная штукатурка вне формы Бетонные стены / плиты сформированы in situ Система формования Westcon Strip-Ease широко используется в Канаде в течение последних 40 лет в жилом, фермерском и легком коммерческом строительстве.Он построен с целью скрыть все трубы ниже уровня пола, чтобы сохранить эстетическую привлекательность помещения. БЫСТРЕЕ ВРЕМЯ ЦИКЛА В EFCO мы долгое время были лучшими подрядчиками, стремящимися выполнить работу безопасно, с прибылью и с опережением графика. Раздвиньте Grab-R на 3-5 футов, чтобы надежно удерживать арматурный стержень. Размер Вес / упаковка (фунты) CT 1Z 1 дюйм x 10 футов 23. Никакая другая система не может быть быстрее, чем система Advance Forming System. Очистка и обезжиривание участков с интенсивным пешеходным движением. Заглушка дюбеля.Стальные колья премиум-класса D. доля затрат. Бетонная конструкция трубы. ЛИДЕР В ПРОМЫШЛЕННОСТИ БЕТОНА. 3. Если по какой-либо причине вы не получили от нас известий, свяжитесь с нами, чтобы убедиться, что мы действительно получили ваш запрос. Реальные решения. Представление. me / mountainhomestead #essentialmo FASTFOOT® FF50 Fabric Forms устранило использование массивных пиломатериалов и фанеры при формировании опор шириной 18 дюймов и глубиной 10 дюймов или меньше. Система Tunnel Form обеспечивает скорость, качество и точность бетонного строительства и большую экономию на отделочных и контрольно-измерительных работах.Ознакомьтесь с профессионально подготовленными сметами на работы по установке бетонной формы. За более чем 30-летний опыт работы мы увидели, что системы опалубки бетонных стен с годами продолжают совершенствоваться. Строить стены с H-образными формами просто. Система Tilt-Deck® изготовлена из легких самонесущих пенополистирольных форм, которые можно быстро перемещать и размещать вручную. Системные особенности. Fastfoot®, изготовленный из полиэтилена высокой плотности, представляет собой экологически чистую замену пиломатериалов и фанеры для формирования бетонных оснований.Быстро! упрощает и ускоряет заполнение бизнес-форм. Quad-Deck идеально подходит для использования в коммерческом и жилом строительстве. Он сочетает в себе прочность, безопасность и надежность железобетона с энергоэффективностью, быстротой строительства и комфортом изоляционных бетонных форм. Используемая на континенте и в Северной Америке в течение многих лет, ICF зарекомендовала себя как надежный и экономичный метод. Это быстровозводимая система безопасных лесов, популярная в строительстве, коммерческой промышленности, мостовых дорогах, аэропортах, нефтегазовой, морской, нефтегазовой, морской и других отраслях промышленности. Строительные леса Petroleum Kwikstage испытаны на высокие нагрузки и сертифицированы по стандартам AS1576 и BS1139, En12810.Получите справедливую стоимость для КОНКРЕТНЫХ требований проекта. Планы бетонного дома могут быть составлены на заказ архитектором, знакомым с бетонным домостроением. Более. 49 для бетонных свай, деревянных свай, микросвай, просверленных стволов или монолитных свай, заполненных бетоном. Доступны формы диаметра 24 ”-144”. Компоненты моста InQuik состоят из двух основных частей: металлической опалубки, определяющей форму; и стальной арматурный каркас, который соединяется с лотком и поддерживает его. Для балок, водоотводных плит, опор, ступеней и других блокирующих конструкций компания WTF предлагает множество блокирующих аксессуаров, которые легко прикрепляются к вашим бетонным формам.Доступен в диаметре: 8 дюймов. Чтобы снизить стоимость формы, необходимо спроектировать экономичные типы опалубки и механизировать ее строительство. Рисунок 21b Пример таблицы расчетов времени: быстрое испытание (Международная система единиц). Требуется только минут на завершение секции 2 «X 2». До 100 применений. 2) Индивидуальная разработка в соответствии с требованиями проекта. Широкий спектр бетонных опалубочных систем для выполнения любого строительного проекта. Проекты. Сочетание богатой истории и деревенского шарма. , природные ресурсы, качество жизни, & nbsp; и … Подробная информация о работе Тип работы Полная занятостьПолное описание должности График заработной платы: график II Отдел: склад Статус FLSA: не требуемыйБезопасность: да Краткое описание позиции: Обязанности включают установку и обслуживание системы видеонаблюдения (системы видеонаблюдения) по всему районуЭтот человек также будет «по вызову» 24 часа в сутки, 365 дней в году… Предоставляя конкретные формы для всех видов работ.100-футовый рулон Fastfoot® формирует тот же бетон, что и 1500 фунтов пиломатериалов. Формовочная система Westcon Strip-Ease широко используется в Канаде в течение последних 40 лет в жилом, фермерском и легком коммерческом строительстве. Канада. Ltd. Материал: Специальная аналитическая сталь. Опалубку также можно называть в зависимости от типа конструкции элемента конструкции, например, опалубки для перекрытий. Мы применяем огромный опыт в проектировании и производстве бетонных форм и ставен, чтобы претворить в жизнь любую бетонную конструкцию.Разработан для стен с низким фундаментом. Эпоксидная инъекция — это экономичный метод ремонта неподвижных трещин в бетонных стенах, плитах, колоннах и опорах, который позволяет восстановить бетон до его прочности до образования трещин. * Легкий изоляционный бетон. Компоненты системы включают рамы, винтовые домкраты, крестовины, U-образные головки и соединительные штифты. Quick Bid упрощает процесс оценки за счет автоматизации и консолидации многих функций, минимизации ошибок ввода данных, недопонимания, дублирования и ошибок ручного расчета.Щелкните, чтобы открыть мобильный веб-сайт. Затирать шпателем и отделывать бетон. Функции. 17 за квадратный фут в январе 2022 года, но может значительно отличаться в зависимости от условий и опций участка. Стяжки формы Strip-Ease и многоразовая 8-дюймовая фиксация Одна панель обеспечивает формирующую поверхность 8. Если мы не сможем ответить на ваш звонок, оставьте сообщение с вашим именем, номером телефона, номером цитаты и кратким описанием характера проблемы. ваш звонок, и кто-нибудь ответит. Быстрый калькулятор AMVIC предназначен для быстрого получения общего представления о количестве материалов, необходимых для проекта AMVIC.Пластиковые заглушки. Если источник растрескивания не был определен и устранен, бетон. Руководство по объемам документации по контракту (или сокращенно «Руководство по документации») является разделом документации Руководства по строительству IDOT, содержащим политики, которые представляют минимальные требования к документации для использования в строительстве. Персонал для надлежащего документирования повседневных событий, а также суммы оплаты контракта на шоссе штата… Округ Нассау — это 726 квадратных миль естественной красоты, расположенной в северо-восточном углу Флориды вдоль Атлантического океана и межштатной автомагистрали 95.От 684 долларов. Стальная шпилька используется как точка крепления. 2. 16 № Шаг 9. Строительная форма QUIK-TUBE диаметром 18 дюймов. Металлические шпоночные пазы. Работая эффективно, я нанял U-образную форму, установил ее, залил бетон, снял формы, очистил их и вернул все обратно. склад в пределах минимального еженедельного периода аренды. A для качества, надежности и гарантированной продукции. Съемник для колец. Стальные варочные поверхности холодной штамповки изготавливаются в соответствии со спецификациями вашего объекта, доставляются на объект, прикрепляются к плите и заполняются бетоном.LiteDeck® SRS (система стальных ребер) состоит из настила из пенополистирола высокой плотности и гальванического цинкования 18-го калибра. Руководство по запросу. На протяжении более 100 лет торговая марка систем формования Symons® оставалась предпочтительной системой для формовки бетона во всем мире. * Частота крепления изоляции. Это экономичная, прочная и экологически чистая строительная система. 34. Национальные приоритеты сместились с строительства новых автомагистралей на техническое обслуживание и ремонт существующей сети автомагистралей.QuickPanel — это легкая, несущая (800 psi) композитная стена, состоящая из цемента, пенополистирола (EPS), вибропеска, скрепленных вместе с запатентованными добавками QuickPanel и зажатая между SCG / Kalsi / HardieFlex SmartBoards Решение QuickPanel — это а также водонепроницаемость, огнестойкость и ударопрочность, обеспечивающая лучшую защиту от… Руководство по опалубочным системам, работающим от скольжения, прыжков и перемещений. Руководство по опалубке и Информационный лист: Опалубка и опалубка. Raft Form — это система постоянной металлической опалубки, которая используется в полистирольных или пластиковых системах перекрытий для создания подвижного шва.(Минимум 25 мм) к бетону — это композитный материал, состоящий из мелкого и крупного заполнителя, связанного вместе с жидким цементом (цементным тестом), который со временем затвердевает (затвердевает). Наша система устраняет необходимость в ненужном оборудовании и очистке, разбирается быстрее и обеспечивает большую точность, чем любой другой метод формирования настила, используемый для коммерческого строительства. Если вы предпочитаете использовать изолированные бетонные опалубки для ваших строительных нужд, то вы не жертвуете возможностью установить свою электропроводку и водопроводные системы.поддержка @ formcastconcrete. Галстук Resi-Ply Form. Прилегающие панели устанавливаются с помощью системы зажимов «папа-мама». Суперизолированные и быстрые в установке подвалы ICF с изолированными (как термически, так и физически) панелями ICF Floor, оказывается, являются предпочтительным выбором для подавляющего большинства строителей, которые их пробуют. Соответствует рекомендациям ACI и PCA. Сегодня мы рады иметь возможность предложить множество систем, которые являются обзором продукции. Система бетонной опалубки K-Form предлагает революционную пластиковую опалубочную систему и рельсы Ftestscreed, которые экономят время и деньги строительного подрядчика с меньшими затратами труда.7 из 5 звезд. На внутренней стороне двойные канавки размером 1 x 1 дюйм по всей длине создают прочный бетонный барьер от сквозняков и влаги. СИСТЕМА GARAGE BEAM SYSTEM обеспечивает простой и интуитивно понятный процесс сборки с использованием стандартных компонентов крепления и формования. 6 Драйвер: AS TOOL 1. Эти системы обладают следующими преимуществами: Ширину и высоту можно изменять в… Они предназначены для формования бетона различных форм, размеров или конфигураций и превосходят ваши ожидания при каждом использовании. Сборный железобетон используется для следующих целей: для изготовления балок, колонн, перекрытий, фундаментов и других конструктивных элементов зданий; изготовление стеновых или облицовочных панелей для зданий Точный и простой процесс.Прокладки переменного тока, ландшафтные подушки и бетонные изделия Сборные прокладки, лучший производитель бетонных подушек в системе опалубки стен США Imperial. Международная массовая опалубка жилых домов На каждые два 60 фунта. Бетонная смесь в мешках заполнит секцию шагающего механизма размером 2 х 2 фута. Бетономешалка и ручная заливка камня и бетона на парковке, Гуанахуато, Мексика. СИСТЕМА ФОРМЫ 1-1 / 8 ”. Зажимы для стяжек в бетонной опалубке. выкопайте траншею для дренажа. 5–4. Бетон сыграл важную роль в строительстве здания U.Добавляя изоляцию Durathem 33 мм со значением R-Value 1. Бетон следует заливать медленно и равномерно, чтобы избежать любого риска разрыва форм. Используя нашу систему изолированного фундамента Duratherm, вы можете полностью изолировать верхнюю часть плиты перекрытия. Нашу легкую конструкцию, прикрепленное оборудование и простые в установке формы невозможно превзойти по скорости и эффективности. Присмотритесь. Использование системы QuicKey сокращает время установки и обеспечивает более плавную и ровную заливку. Грэм Маккуин, писатель и выдающийся профессор религиоведения, Гамильтон, Онтарио.1 Глава 2 Факторы, которые следует учитывать при выборе и проектировании фундамента 2. У нас уже есть французская водосточная труба на входе в гараж. Свяжитесь с Полом по телефону (949) 413-3790. Используя Quick Bolt и Quick Pin EFCO, PLATE GIRDER. Доступно множество вариантов подъемных вставок. Продукты. Программное обеспечение для железобетонных конструкций включает в себя программы для проектирования колонн (pcaColumn), проектирования балок (pcaBeam), проектирования перекрытий (pcaSlab), проектирования стен (pcaWall), проектирования матов (pcaMats) и т. Д. Запатентованная система перемычек InQuik представляет собой инновационную полумодульную конструкцию. способ строительства железобетонных мостов.Затем отметьте расположение анкерных болтов 1/2 дюйма на формах. Благодаря стандартизированным системным компонентам и аксессуарам, которые были адаптированы для удовлетворения потребностей наших клиентов в простоте и эффективности, Imperial сочетает в себе все функции, которые делают MEVA. Система BuildLock Knockdown ICF является высокоэффективной изоляционной бетонной опалубкой для разрушения. стеновая система. 27 $ 27. Система быстро монтируется и легко Сборные ЖБИ. Колпачок переоборудован под заливку бетона. Наши стратегические альянсы с производителями различных форм позволяют нам предлагать лучшие решения в отрасли и подбирать подходящую систему для каждого уникального проекта.26-й Сент-Кливленд, Огайо 44114 Соединенные Штаты Америки; 1-216-357-7431 Бетон — это композитный материал, состоящий из мелкого и крупного заполнителя, связанного вместе с жидким цементом (цементным тестом), который со временем затвердевает (затвердевает). Система QuickSet обеспечивает диапазон значений R от 3. Система быстрого формования бетона
h72 wh6 cfg sq5 fmp ylb l0k hw5 luy zla 8xi kew jsi bse z2m wbe n38 zqw hzm lvi
.

Образец цитирования / Экспорт:	Выберите формат . .. Цитирование — TextCitation — HTMLEndnoteBibTexDublin CoreOpenURLMARC (ISO 2709) METSMODSEP3 XMLReference ManagerRefer
Социальные сети:

Фиксаторы защитного слоя бетона для арматуры

Виды фиксаторов

Пластиковые фиксаторы для арматуры

Бетонные (фибробетонные)

Металлические

Применение фиксаторов защитного слоя

Расчет фиксаторов арматуры

Зачем нужны фиксаторы защитного слоя бетона?

Наши фиксаторы арматуры для бетона созданы специально для:

Большой ассортимент. Низкие цены. Доставка

Фиксаторы арматуры — назначение, применение и производство

Фиксаторы арматуры в монолитных железобетонных конструкциях

Фиксаторы для арматуры требования. Фиксаторы арматуры. ArmaturaSila.

Предъявляемые требования к фиксаторам арматуры

Требования к выполнению монтажа фиксаторов арматуры

Также интересно:

Читайте также в этой категории:

ОБНОВЛЕНИЯ :

Разновидности фиксаторов арматуры

Поделиться статьей

Фиксаторы арматуры для бетонирования | Компания «КомплектСтрой»

Фиксаторы арматуры: цены и характеристики

Виды фиксаторов для арматуры

Фиксатор звездочка

Фиксатор стульчик

Основание-подставка для сыпучих грунтов

Фиксаторы арматуры – типовые изделия и вариации на тему

(PDF) Предлагаемая система зажимов для механического соединения арматурных стержней

Влияние поперечной арматуры на прочность и деформируемость железобетонных элементов

История

Тип степени

Департамент

Расположение кампуса

Советник / Супервайзер / Председатель комитета

Член дополнительного комитета 2

Член дополнительного комитета 3

Член дополнительного комитета 4

Высокопрочные арматурные стальные стержни с использованием малоцикловой усталости Методология | International Journal of Concrete Structures and Materials

Фотограмметрия с использованием методологии RGB

Условия совместимости деформаций

Точность и чувствительность фотограмметрии

Испытание на растяжение высокопрочной арматуры

Испытания на усталость высокопрочных стержней

Предварительно напряженная приповерхностная арматура из фиброармирования для бетонных конструкций — обзор

Цитируется по

Использование высокопрочной стальной арматуры при трении при сдвиге

Аннотация

Поделиться

Детали

Метрики

просмотров по месяцам за последние 3 года

Plum Analytics

Действия (требуется логин)

Корреляция между трещинами в бетоне и характеристиками коррозии стальной арматуры в плоских и фибробетонных балках с предварительными трещинами

Обзор структуры трещин и характера коррозии

Расположение трещин и ямок

Пятна ржавчины и коррозия волокон

Характеристики трещин

Нанесение на карту трещин и изменение площади поперечного сечения

Параметры точечной коррозии

Корреляция между общим уровнем коррозии и максимальным уровнем локальной коррозии

Фактор питтинга

Сравнение максимального уровня локальной коррозии \ (\ mu _ {\ hbox {max}} \)

Влияние условий нагружения

Влияние ширины трещины при изгибе

Влияние волокон

Обсуждение роли продольных трещин

Корреляция между максимальным уровнем локальной коррозии и шириной продольной трещины

Корреляция между объемом ямы и шириной продольной трещины

Гипотеза о временном влиянии трещин на эволюцию морфологии ямы

Влияние на долговечность конструкций из FRC

Добавить комментарий Отменить ответ
