Фермы сегментные: 44. Сегментные клееные фермы.

44. Сегментные клееные фермы.

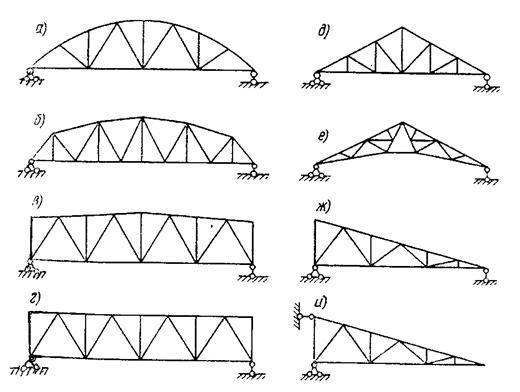

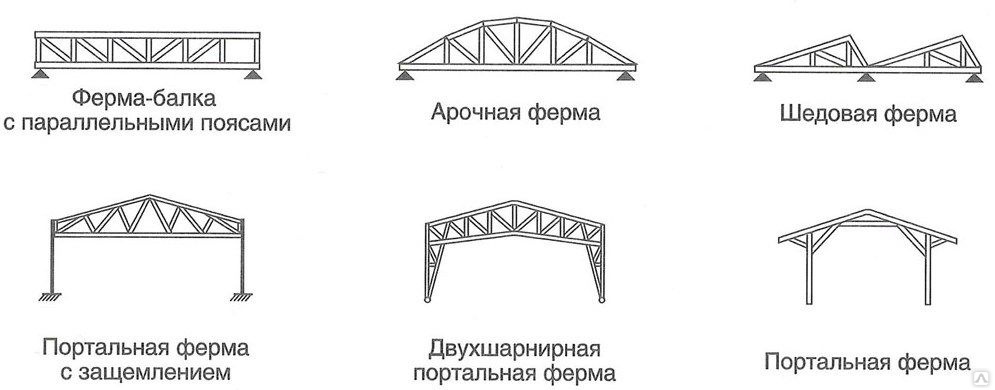

Верхний пояс клееных сегментных ферм очерчен по дуге и разбит на панели крупных размеров. В современ­ном строительстве применяют главным образом метал-лодеревянные сегментные фермы с клееным верхним по­ясом и с прямолинейным нижним поясом из профильной или круглой стали. Пролеты клееных ферм рекомендуется принимать до 36 м.

Сегментные фермы можно изготовлять и значитель­но больших пролетов, а при обеспечении надлежащего контроля за качеством нижние пояса выполнять клееными, причем очертание нижних поясов может быть не только прямолинейным, но и криволинейным.

В конструктивном отношении верхний пояс представ­ляет собой пакет, склеенный из досок плашмя, имею-ющий прямоугольное сечение шириной b и высотой h. Поясам сегментных ферм следует придавать строитель­ный подъем, равный 1/200 пролета.

Стыки гнутоклееных блоков выпол­няют непосредственным упором торцов или через свар­ные вкладыши в узлах, закрепленных от выхода из пло­скости фермы.

В этом отношении сегментные фермы явля­ются выгодной конструкцией, так как в ней применяется треугольная решетка и в узлах сходится не более двух элементов, которые центрируют в этих узлах.

Очертание верхнего пояса близко к кривой давления от нагруз­ки, равномерно распределенной по всему пролету, и усилия в решетке сравнительно малы. Следует стремиться использовать минимальное число панелей и принимать длину панелей верхнего пояса не менее 6 м.

Конструкция узлов верхнего пояса различна при раз­резном и неразрезном поясе. В обоих случа­ях к концам раскосов прикрепляют на болтах металли­ческие пластинки — наконечники, имеющие в свободном конце отверстие для узлового болта.

При разрезном верхнем поясе в его стыке помеща­ют металлический вкладыш. Узловой болт расположен в центре вкладыша. Усилия от раскосов через пластинки-наконечники вос­принимаются узловым болтом, который передает их рав­нодействующую на металлический вкладыш, а послед­ний — на верхний пояс.

Работа уз­лового болта в металле с последующим распределением усилия по большой поверхности соприкасания вклады­ша с торцами верхнего пояса, отсутствие скалывания, шарнирность в присоединении элементов решетки и про­стота сборки—положительные особенности данного ре­шения узла. Передача усилия в стыках и узлах вдоль волокон древесины уменьшает вредное влияние усушки на деформацию ферм.

Узел разрезного верхнего пояса может не иметь ме­таллического вкладыша. В этом случае торцы панелей верхнего пояса упираются один в другой. Стык пере­крывается парными деревянными накладками на бол­тах. Между панелями верхнего пояса и парными на­кладками в специально выбранных в накладках пазах помещают наконечники раскосов, выполненные из поло­совой стали. Узловой болт, в таком случае фактически работает как четырехсрезный болт, в расчете обычно рассматривают как трехсрезный болт (этим учитывается разрезность верхнего пояса в месте расположения болта).

Верхний пояс таких ферм следу­ет разбивать так, чтобы первые от узла панели не пре­вышали 0,7 длины остальных панелей одинаковой длины.

Наконечники соединяются с элементами решетки глухими стальньми нагелями. При использовании сквозных нагелей отверстия для них надо одновременно сверлить в метал­лических пластинках — наконечниках и в деревянном верхнем поясе, что вызывает известные затруднения.

В неразрезном верхнем поясе равнодействующую усилий сходящихся в данном узле раскосов передается металлическими накладками — наконечниками на узловой болт, от него на узловые металлические наклад­ки, а от них рассредоточено металлическими нагеля­ми на верхний пояс. Нагели эти работают под углом к волокнам верхнего пояса, что должно учитываться в рас­чете.

Промежуточый узел нижнего пояса может решаться путем приваривания сверху к профильным элементам пояса узловой шпильки с резьбой по обеим концам для крепления пластинок—наконечников раскосов. Такой вариант более предпочтителен, так как наилучшим образом созда­ется шарнирность в узле, а также обеспечивается удоб­ство сборки. Тем не менее в расчете необходимо учесть эксцентричное решение узла.

Опорные узлы имеют следующие варианты:

1. торец клееного верхнего пояса упирается в упорный элемент (упорная пластинка из листовой ста­ли, усиленная ребрами жесткости или швеллер) сварного башмака. Боковые фасонки свар­ного башмака передают усилия на опорную плиту. Верхний пояс соединяют со сварным башмаком болтом (глухарями), причем болт (глухари) пропускают либо через боковые фасонки, либо через приваренные к упорной плите спе­циально предназначенные для этой цели накладки из листовой стали;

2. ижний конец клееного верхнего пояса обре­зают так, чтобы создать горизонтальную плоскость для опирания фермы и вертикальную плоскость для упо­ра- в сварной элемент, состоящий из упорного эле­мента и боковых фасонок. Боковые фасонки глухарями крепят к верхнему поясу. К ним, в свою очередь, прива­ривают стальные элементы нижнего пояса.

В опорных узлах обоих вариантов, где сходятся эле­менты, имеющие большие усилия, должно быть осуще­ствлено строгое центрирование всех элементов.

РАСЧЕТ

Расчет клееных сегментных ферм начинают с опре­деления продольных усилий в элементах ферм от узло­вой расчетной нагрузки. Криволинейный верхний пояс заменяют при этом прямолинейным— узлы верхнего по­яса соединяют прямыми линиями — хордами, исходя при этом из предположения шарнирности узлов.

Верхний пояс:

Вследствие криволинейности верхнего пояса и расположения нагрузки между узлами он рабо­тает как сжато-изгибаемый стержень. Принятое сечение проверяют по формуле:

В случае разрезного верхнего пояса, загруженного равномерно распределенной нагрузкой

f — cтрела выгиба панели, приближенно определяемая по формуле

Аналогично, в некоторых случаях упрощенно нахо­дят расчетный момент

М, когда панели разрезного верхнего пояса загружены неравномерной распределенной, временной поперечной нагрузкой, сосредоточенными силами и т. д.

В фермах с неразрезным верхним поясом моменты М0 определяют как для многопролетной неразрезной балки с равными или неравными пролетами. Панель представляет собой однопролет-ную балку, причем крайние панели, расположенные у опор фермы, рассматривают как однопролетные балки, шарнирно опертые с одного конца и с жестко закреп­ленным другим концом, а средние панели — как одно-пролетные балки с жестко закрепленными концами.

При проверке сечения неразрезного верхнего пояса по формуле сжато-изгибаемого стержня его расчетную длину при определении гибкости и коэффициента | при­нимают в частном случае при равных панелях и равно­мерно-распределенной нагрузке в пролете крайней (опор­ной) панели 0,8 длины хорды, а в средних панелях 0,6 длины хорды.

Сегментные фермы с отношением высоты к пролету меньше 1/7 следует рассчитывать с учетом дополнитель­ных напряжений, возникающих в неразрезных поясах в результате прогиба ферм с учетом деформаций податли­вых соединений.

Нижний пояс:

Металлический нижний по­яс проверяют на растяжение по площади нетто, т.е с учетом ослаблений от отверстий для узловых болтов. В случае эксцентричного крепления решетки в узлах нижнего пояса необходимо в расчетах учесть влияние возникающего при этом дополнительного изгибающего момента в нижнем поясе. Сжатые раскосы рассчитыва­ют на продольный изгиб с расчетной длиной, равной дли­не раскоса между центрами узлов фермы; растянутые на растяжение с учетом имеющихся ослаблений.

Металлические пластинки-наконечники рассчитывают на продольный изгиб. Их расчетную длину принима­ют равной расстоянию от узлового болта до ближайше­го болта в пластинке. Для уменьшения продольного изги­ба пластинок-наконечников их стягивают дополнитель­ным болтом, который, ставят у торца деревянной части раскоса со стороны пояса.

Узловой болт, на который надевают пластинки-нако­нечники раскосов, рассчитывают на восприятие силы R, равной равнодействующей усилий сходящихся в узле раскосов.
