На энергоблоке № 1 Курской АЭС-2 установлена в проектное положение упорная ферма

На площадке сооружения Курской АЭС-2, в здании реактора энергоблока № 1 на штатное место установлена упорная ферма. Установка оборудования в шахту реактора было осуществлено на 10 дней раньше расчетного срока.

Упорная ферма входит в состав оборудования шахты реактора и предназначена для прочного закрепления корпуса реактора. Ферма представляет собой сварную металлоконструкцию диаметром более 7 метров и высотой около одного метра.

«Монтаж упорной фермы – одно из ключевых событий 2019 года, – отметил заместитель главного инженера управления капитального строительства – начальник отдела строительного контроля Курской АЭС-2 Ростислав Кимлик. – Оборудование установили в шахту реактора на отметку +16,5 метра с помощью крана DEMAG».

Упорная ферма была доставлена на строительную площадку частями, после чего была проведена ее укрупненная сборка. Общий вес оборудования составил 25760 кг. После установки фермы в проектное положение, шахту заполнят бетоном специального состава.

По словам заместителя директора по управлению собственными силами АО ИК «АСЭ» по организации строительства Курской АЭС-2 Алексея Смирнова, монтаж осуществлен на 10 дней раньше установленного срока. Это позволит не только вести активные работы в шахте реактора первого энергоблока, но и досрочно приступить к монтажу ловушки расплава на втором.

Для справки:

Энергоблоки № 1 и № 2 Курской АЭС-2 поколения «3+» являются пилотными, сооружаемыми по проекту ВВЭР-ТОИ (водо-водяной энергетический реактор типовой оптимизированный информатизированный). Это новый проект, созданный российскими проектировщиками (Инжиниринговый дивизион Госкорпорации «Росатом») на базе технических решений проекта АЭС с ВВЭР-1200. Он обладает улучшенными технико-экономическими показателями. По сравнению с энергоблоками предыдущего поколения (ВВЭР-1000) мощность каждого выросла на 25%, до 1255 МВт.

Срок службы основного оборудования увеличился в два раза. Новые энергоблоки Курской АЭС-2 соответствуют самым современным требованиям МАГАТЭ в области безопасности. Застройщик – технический заказчик объекта – АО «Концерн Росэнергоатом», генеральный проектировщик и генподрядчик – АО ИК «АСЭ».

Инжиниринговый дивизион Госкорпорации «Росатом» создан путем объединения ведущих компаний отрасли: АО ИК «АСЭ» (Нижний Новгород), АО «Атомстройэкспорт» (Москва), АО «Атомэнергопроект» (Москва) и АО «АТОМПРОЕКТ» (Санкт-Петербург). Инжиниринговый дивизион является одним из лидеров мирового атомного инжинирингового бизнеса, занимая около 30% глобального рынка сооружения АЭС. Ведет свою деятельность в Европе, на Ближнем Востоке и в Северной Африке, а также в Азиатско-Тихоокеанском регионе. 80% портфеля заказов приходится на проекты за рубежом.

Реализует проекты по проектированию и сооружению АЭС большой мощности, оказывает полный спектр услуг EPC, EPC(M) и развивает Multi-D технологии для управления сложными инженерными объектами.

Инжиниринговый дивизион опирается на полувековой опыт российской атомной отрасли и современные инновационные технологии.

Источник: www.rosatom.ru

Вернуться назад

Новости AKKUYU NÜKLEER A.Ş.

Новости

28.09.2021

НА БЛОКЕ №2 АЭС «АККУЮ» УСТАНОВЛЕНЫ ОСНОВНЫЕ ЭЛЕМЕНТЫ ШАХТЫ РЕАКТОРА

28 сентября 2021 г., Буюкеджели, провинция Мерсин, Турция. – На участке строительства реакторного отделения второго энергоблока АЭС «Аккую» в интенсивном режиме ведутся работы по сооружению шахты атомного реактора. В проектное положение уже установлены основные элементы конструкции шахты — опорная и упорная фермы, сухая защита реактора, тепловая изоляция цилиндрической части корпуса реактора.



Монтаж опорной фермы, выполнялся с помощью тяжёлого гусеничного крана Liebherr LR 13000. Опорная ферма – один из элементов шахты реактора в виде сварной металлоконструкции, предназначенный для надёжного закрепления корпуса реактора в бетонной шахте. Она выполняет функции по защите реактора от весовых и сейсмических нагрузок. Диаметр данной конструкции составляет более 9 метров, вес — 88 тонн. Операция по установке длилась 1 рабочую смену продолжительностью 8 часов, сейчас ведутся работы по ее укрупнению, бетонированию полостей и установке измерительных каналов.



Упорная ферма, предназначенная для закрепления корпуса реактора в бетонной шахте, представляет собой сварную металлоконструкцию диаметром более 7 метров и весом 27 тонн. Монтажной операции, занявшей несколько часов, предшествовала укрупнительная сборка и сварка элементов конструкции.



«Монтаж опорной и упорной ферм относится к ключевым событиям 2021 года на строительстве второго блока АЭС «Аккую». Успешное завершение монтажа позволяет продолжить работы по возведению шахты реактора. Установка таких крупногабаритных конструкций относится к сложному виду монтажа, поскольку допустимое отклонение относительно шахты реактора составляет всего 2 мм. Учет опыта аналогичных работ на первом блоке позволил специалистам, выполнявшим монтаж ферм, завершить работы раньше запланированного срока», – отметил первый заместитель генерального директора – директор строящейся АЭС Сергей Буцких.



Ранее в реакторном здании второго энергоблока была установлена сухая защита реактора — элемент безопасности и биологической защиты массой 142 тонны, обеспечивающий надёжную работу АЭС при любых чрезвычайных ситуациях, включая даже землетрясения интенсивностью до 9 баллов. Она также обеспечивает устойчивую работу ионизационных камер – специальных измерительных каналов, необходимых для контроля изменения мощности реактора.



Комплекс работ по монтажу компонентов шахты предшествует операции по установке «сердца» атомного энергоблока — корпуса атомного реактора. Непосредственно перед установкой корпуса строителям предстоит смонтировать опорное кольцо, на которое будет приходиться основная весовая нагрузка корпуса.



Оборудование шахты реактора предназначено для закрепления реактора во время эксплуатации. В то же время оно выполняет функцию биологической и тепловой защиты от нейтронного потока активной зоны реактора.





Ферма стальной конструкции-WANJINLONG

• 25 июля 2019 г.
• стальная конструкция

1. Форма стальной фермы крыши

Существует множество форм ферм стальной конструкции. Обычно используемые стальные фермы крыши в основном включают треугольные фермы, трапециевидные фермы, параллельные фермы и многоугольные фермы.

1.1 Треугольная ферма крыши имеет большой уклон (i=1/3~1/2). Верхний и нижний пояса нагружены неравномерно, внутреннее усилие возле опоры велико, пролет мал, а длина стенки велика. При использовании для больших пролетов треугольная ферма не экономична. Благодаря удобной транспортировке он получил широкое распространение (рис. 1-а, 1-б).

1.2 Трапециевидную стропильную ферму можно использовать для крыш с уклоном менее 1/3, а внутреннее усилие хорды относительно равномерное (рис. 1-в, 1-г). Трапециевидные стропильные фермы широко используются на промышленных предприятиях.

1.3 Параллельные струнные фермы могут применяться в качестве раскосов в односкатных стропильных и стропильных конструкциях (рис. 1-д).

1.4 Многоугольная стропильная ферма бывает двух видов: с верхним навивом и с нижним поясным изгибом. Угол между верхним и нижним поясами больше, что уменьшает внутреннюю силу пояса. После изгиба верхнего пояса высоту в узле поднимают так, чтобы крыша оставалась на скате (рис. 1-е). Нижняя поясная многоугольная ферма уменьшает общую высоту дома, но только для домов без грузоподъемного оборудования (рис. 1-ж).

Рисунок-1 Форма крыши

2. Напряженные характеристики стропильных ферм крыши

Верхний пояс, как правило, является элементом сжатия и является элементом сжатия при наличии межузловой нагрузки. Нижний пояс представляет собой элемент, работающий на растяжение, и изгибающийся элемент при наличии поперечной нагрузки. Решетка представляет собой элемент растяжения вала или стержень осевого сжатия.

3. Узел стальной фермы крыши

Пояс и стенка фермы крыши стальной конструкции, как правило, состоят из двух симметричных уголков, которые неразрывно соединены совместной сваркой косынок. В узле центр тяжести стержня должен пересекаться в точке, а толщина косынки обычно составляет 10–12 мм. Зазор С между поясом и стенкой, стенкой и стенкой должен быть не менее 20 мм (не подвергается непосредственно динамической нагрузке) и 50 мм (непосредственно подвергается динамической нагрузке), а зазор между соседними стыковыми швами не должен быть менее чем 5мм. (Сварочная ферма крана указывается иначе). Существует множество форм узлов, и описано несколько узлов:

3.1 Промежуточный узел нижней струны

Как показано на рис. 3-1a, косынка находится между двумя углами всех стержней, а нижний край выступает на 10–15 мм от голени, и определяется приемлемая форма косынки. когда длина сварного шва и расстояние до элемента удовлетворяются. С размером.

3.2 Промежуточный узел обмотки

При наличии тетивы на верхней струне фасонка должна быть ниже задней части уголка, чтобы образовать сварной шов с канавкой (рис. 3-1b).

3.3 Кровельный узел

Верхний пояс сращивается с использованием того же количества уголков в точке конька. Чтобы сделать соединение между угловой сталью и верхним поясом и облегчить сварку, углы соединительного уголка соединительной угловой стали должны быть удалены, а вертикальные конечности должны быть разрезаны в виде треугольника, а сварной шов валиком после холодной гибки (рис. 3-2).

Рисунок 3-1 средний узел нижнего пояса и верхнего пояса

Рисунок 3-2 Узел конька крыши

4. Опорный узел

Большинство опорных узлов стальной фермы представляют собой опоры плоского типа, состоящие из косынок, ребер жесткости, опорных пластин и анкеров. Ребро жесткости находится в центре опорного узла, а нижний пояс на h≥130 мм выше опорного основания. Рисунок 4-а — узел треугольной опоры фермы, а рисунок 4-б — узел опоры трапециевидной фермы.

Рисунок 4 опорные узлы

5. Крепость

Опора является незаменимым важным компонентом конструкции крыши из металлоконструкций. Его основная функция заключается в повышении пространственной жесткости конструкции крыши стальной конструкции, обеспечении геометрии и устойчивости конструкции, а также в передаче горизонтальной силы, действующей на крышу. В соответствии с различными частями опоры есть горизонтальная горизонтальная опора, нижняя горизонтальная горизонтальная опора, нижняя горизонтальная вертикальная опора, вертикальная опора фермы и тяга. Когда есть световой люк, вы также должны обратить внимание на поддержку рамы светового люка.

5.1 Горизонтальная опора верхней колонны обычно располагается на обоих концах птичника и между двумя сторонами температурного шва. Расстояние контролируется на уровне 50~60 м, один или несколько проходов добавляются в середине тыла. Расположен в косой плоскости верхнего пояса между двумя фермами. Если дом длинный, добавьте еще по одному на каждые 50–60 метров изоляции. Его функция уменьшает длину расчета верхнего пояса (вне плоскости) и образует пространственную систему с фермой крыши для обеспечения устойчивости пояса на ферме крыши. (Рисунок 5-1)

5.2 Нижняя горизонтальная горизонтальная опора обычно располагается в том же отверстии горизонтальной горизонтальной опоры верхнего пояса. Он должен быть установлен, когда ферма фермы подвешена или ферма согнута или фронтонная ветровая колонна поддерживается фермой. (Рисунок 5-2)

5.3 Нижняя горизонтальная горизонтальная опора обычно располагается на двух концах фермы крыши, а горизонтальная горизонтальная опора нижней фермы фермы представляет собой закрытую горизонтальную опорную систему. Должен быть установлен, когда установка вибрирует или имеет кронштейн.

5.4 Вертикальная опора фермы расположена между фермами крыши и горизонтально поддерживается в том же направлении раскрытия, что и верхняя и нижняя стропы.

Его также следует расположить на опорах на обоих концах трапециевидной фермы крыши. Когда горизонтальные горизонтальные опоры находятся далеко друг от друга, их можно размещать через каждые 4-5 футов. Основная функция вертикальной опоры фермы крыши состоит в том, чтобы обеспечить устойчивость фермы крыши и противостоять продольным горизонтальным силам. Вертикальная опора фермы крыши может быть выполнена в виде параллельной струнной фермы.

5 стяжек обычно располагаются между верхним и нижним узлами пояса фермы крыши и располагаются по длине дома для обеспечения устойчивости ферм без боковой поддержки. Когда на ферме фермы крыши есть стрингер или большая панель крыши, натяжная стяжка, как правило, больше не предусмотрена. Тяги могут быть изготовлены из уголковой стали.

Рисунок 5-1 Верхняя поперечная опора

Рисунок 5-2 Нижняя поясная боковая опора

Еще новости

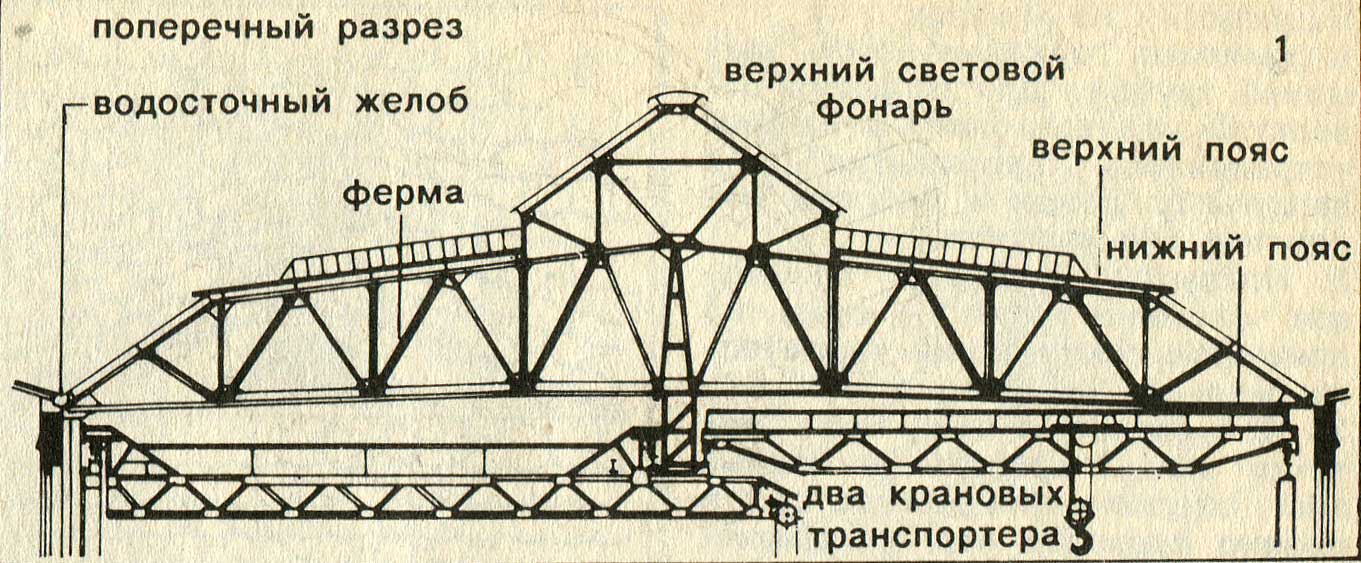

Стальные фермы

Ферма является ключевым элементом любого стального здания без исключения. На протяжении всей своей истории человечество изобрело их великое множество, используя самые разные материалы и геометрию. Этот тип конструкции имеет высокую грузоподъемность при относительно небольших габаритах. С древних времен вряд ли можно было придумать что-то более простое и практичное для организации кровли любого здания или сооружения.

Геометрия ферм

В современной инженерной практике наиболее распространенными типами ферм являются:

Окончательный выбор типа геометрии зависит от конфигурации крыши и требуемой несущей способности. Наиболее распространены треугольные и трапециевидные фермы. Они обеспечивают отличную грузоподъемность, оптимальный угол наклона и относительно просты в изготовлении. Для больших зданий эти 2 типа ферм также хорошо соединяются друг с другом.

С технической точки зрения ферма — это специально спроектированная конструкция, элементы которой проявляют только силы растяжения-сжатия.

В случае, если требуется плоская крыша, применяются фермы с параллельными сегментами. Обычно такой тип стропильных конструкций используется при строительстве торговых центров, общественных зданий и складов.

Арочная балка – самый сложный вид, т.к. в процессе ее изготовления присутствуют катаные элементы, что, конечно же, влияет на цену изделия. Выбор таких конструкций, как правило, обосновывается эстетическими требованиями.

Производство ферм Характеристики

В большинстве случаев фермы изготавливают из стальных труб квадратного или прямоугольного сечения или из двутавра. Эти профили наиболее практичны, так как позволяют проектировать простые соединения узлов ферм с другими элементами крыши.

Иногда для сварки ферм используются двойные L-образные или C-образные балки. Если выбраны сдвоенные L-образные балки, их можно расположить симметрично (спина к спине) или наискосок (перекрёстное расположение).

Элементы ферм, пояса, раскосы и стойки соединяются металлическими пластинами, которые крепятся болтами или сваркой.

Стандартные и нестандартные фермы

Как мы делаем кровлю для наших модульных зданий.
