Электрический теплый пол своими руками под плитку: технология и особенности монтажа

Укладка электрического теплого пола своими руками под плитку — это достаточно трудоемкий процесс; ознакомившись с технологией монтажа, выполнить такую работу сможет даже человек, не имеющий опыта в строительстве. Чтобы домашний мастер смог самостоятельно установить электрический нагревательный кабель, рассмотрим правила монтажа и схему подключения теплого пола.

Виды теплых полов электрического типа

Монтаж электрического теплого пола под плитку своими руками может осуществляться каким-либо из двух способов: посредством электрического кабеля или нагревательного мата. Пол из кабеля дешевле, но расчет его протяженности и укладка более трудоемкие. Такой вариант выбирают, если в квартире высокие потолки, так как стяжка будет достаточно толстая, и это уменьшит высоту помещения.

Когда монтируют полы, технологию укладки выбирает хозяин, но специалисты рекомендуют укладывать термомат, так как это облегчит расчеты и установку. Термомат представляет собой специальный проводник. В его конструкции нагревательный кабель уже расположен на ленте, которая позволит сохранять равное расстояние между витками провода.

Технология монтажа своими руками

Технология укладки электрического теплого пола под плитку требует предварительной подготовки всех материалов, которые понадобятся для монтажа. Надо подготовить комплект, состоящий из кабеля (или мата) и терморегулятора. Затем надо выбрать место в стене для монтажа термостата, сделать проводку для подключения конструкции. Потом выполняют расчет длины нагревательного кабеля и продумывают расположение нагревательных систем. Рассмотрим инструкцию по укладке теплого пола под плитку.

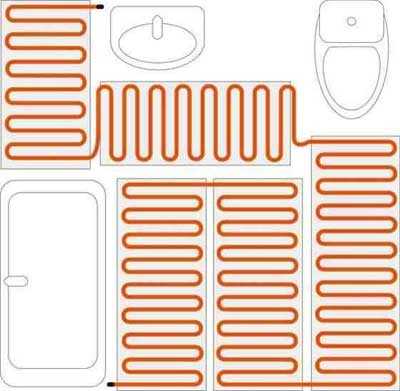

Создание схемы

Необходимо предусмотреть и выполнить расчет схемы подключения теплого пола своими руками. На ней отмечают шаг монтажа кабеля или мата. При составлении схемы учитывают следующие правила:

1. Отступают от стен 10 см.
2. Там, где будет стоять мебель без ножек или бытовые приборы, располагать электрический кабель запрещается.
3. Если нужно обогревать только отдельные участки помещения, то можно подрезать маты и уложить сетку в необходимом направлении.

Расчет материала

Если теплый пол будет выступать в качестве главного отопления помещения, то расчет выполняют следующим образом. На 1 м² площади нужен нагреватель, имеющий мощность 180 Вт. Если это будет вспомогательная система отопления, то мощность должна составлять 140 Вт.

Надо определить площадь помещения, умножив его длину на ширину, и вычесть из полученного результата площадь, занятую мебелью и бытовыми приборами. Получится полезная площадь обогрева. Затем на основании полученного значения вычисляют мощность провода и его длину. Погонная мощность 1 м нагревательного элемента может быть от 16 до 20 Вт/м.



Подготовка поверхности

Перед началом работ всю поверхность в помещении нужно подмести и помыть. Если на ней есть неровности, их нужно удалить механическим путем. Если таким способом выровнять поверхность не удалось, то делают бетонную стяжку.

Укладка утеплителя

В качестве утеплителя применяют пенофол, имеющий покрытие из фольги и самоклеящуюся поверхность. Материал укладывают на пол фольгой вверх, отступая в углах комнаты от стен по 10 мм. Все стыки надо заклеить строительным скотчем.

Установка нагревательного элемента

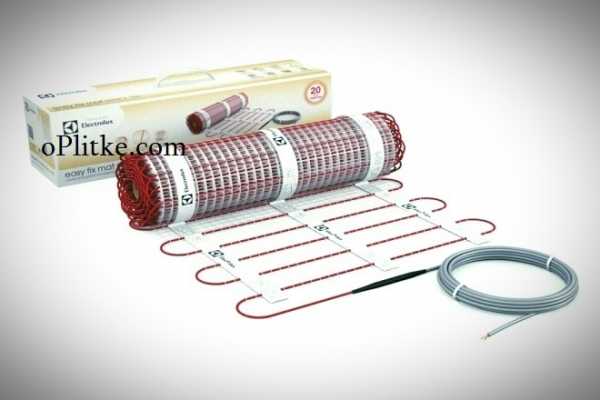

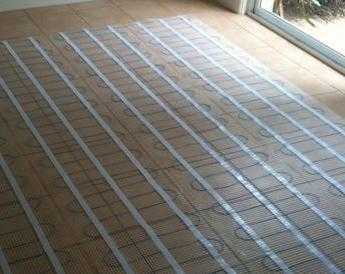

Сейчас монтируют отопление в виде нагревательного мата, это избавит от перегибов провода и сократит время монтажа. Если вы приобрели кабель, не наклеенный на монтажный мат, то его монтируют зигзагами с расстоянием между витками 25 см. Фиксируют провод строительным скотчем. Если мат надо повернуть, то монтажную сетку разрезают в нужном месте.

Монтаж терморегулятора

Терморегулятор устанавливают на стене. Лучше заранее сделать углубление для его размещения. Затем нагревательный кабель подключают к терморегулятору, а с другой стороны выполняют подключение терморегулятора к сети питания.

Проверка работоспособности

После монтажа электрического провода перед заливкой системы надо проверить исправность конструкции. Для этого подают напряжение на кабель. Если все работает исправно, то приступают к следующему этапу.

Укладка плитки и кафеля

После этого выполняют стяжку слоем цементного раствора необходимой толщины или сразу делают укладку плитки на электрические теплые полы. Выполняют монтаж плитки. Для укладки используют плиточный клей, предназначенный для теплого пола. Плитку монтируют на нагревательный мат.

Предварительно плитки раскладывают на поверхности, чтобы их правильно разместить. На видном месте монтируют цельные плитки, а под мебелью можно расположить обрезки. После монтажа плитки надо подождать около суток для полного высыхания клея.

oplitke.com

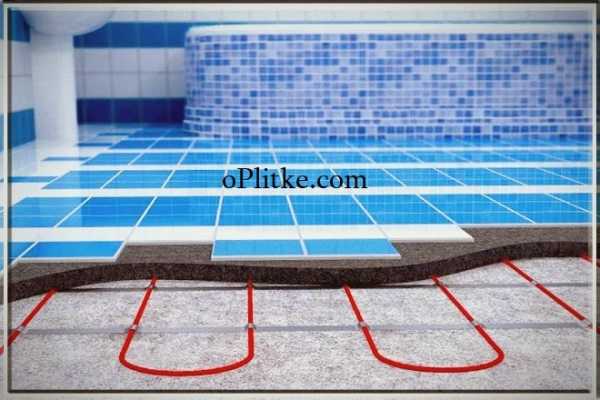

Теплый пол электрический под плитку своими руками

Многие предпочитают отделывать пол в ванной комнате, коридоре или кухне керамической плиткой. Кафель, однако, покрытие холодное, и ходить по нему босиком некомфортно. Но отказываться по этой причине от керамики не стоит, есть отличный выход – электрический теплый пол под плитку. Система служит не только для подогрева полов, но и дополняет центральную систему отопления. Теплые полы незаменимы в домах, где есть маленькие дети.

Теплые полы имеют массу достоинств. Но как правильно устроить электроподогрев? Сложно ли уложить кабель или маты своими руками? Об этом пойдет речь в статье.

Содержание:

Какой тип пола выбрать?

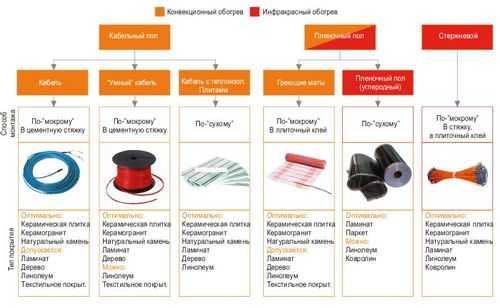

Система электрических теплых молов имеет следующие модификации:

• Греющий кабель;
• Маты;
• Пленочный пол;
• Стержневой пол.

Среди достоинств кабеля можно назвать низкую стоимость и возможность удерживать тепло даже после отключения системы, что позволяет экономить электричество. Однако электрический теплый пол под плитку имеет пониженную степень электробезопасности, технология его монтажа более сложная и требует точного расчета длины кабеля. Этот тип электроподогрева полов чаще всего применяется в ванной комнате.

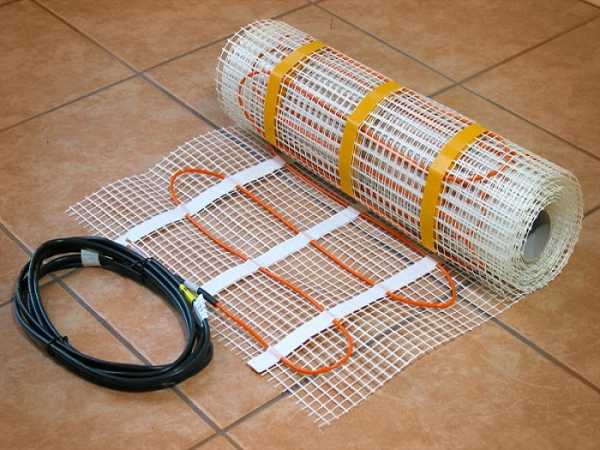

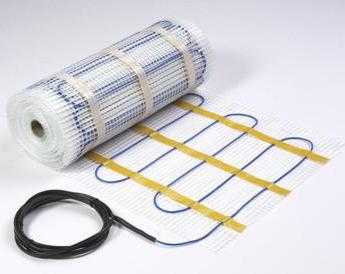

Термоматы – это по сути усовершенствованный кабель. Маты бывают инфракрасные и конвекционные. Удобство последних заключается в том, что греющий элемент закреплен на сетке из стекловолокна. Монтаж матов намного удобнее, чем кабеля, все что нужно, это купить рулон необходимого размера. Кроме того, стяжка не обязательна и монтаж происходит в слой плиточного клея. Укладка таких теплых полов рекомендуется под плитку или керамогранит.

Инфракрасный подогрев наиболее подходит для деревянной поверхности (ламинат, паркет). В нем используются специальные греющие стержни, которые параллельно подсоединяются к силовым проводам.

Подготовка к монтажу теплого пола

Монтаж любого типа теплых полов начинается с подготовки основания. Как кабель, так и маты укладываются на ровную, чистую поверхность. Первое, что нужно сделать, демонтировать старое напольное покрытие, удалить с него остатки краски, лака, пыли и грязи. Если имеются какие-либо дефекты, неровности, необходимо выполнить черновую стяжку. Ее толщина может составлять от 30 до 70 мм. Какой тип стяжки выбрать, решать вам. Например, цементно-песчаные растворы могут сохнуть до четырех недель. Если нужно сделать пол в ванной как можно быстрее, то лучше остановиться на самовыравнивающихся смесях. Перед тем, как заливать пол, на стенах на предполагаемом уровне стяжки крепится демпферная лента.

Почему к поверхности предъявляются столь высокие требования? Дело в том, что если технология будет нарушена и нагревающий кабель упрется в какую-либо неровность на основании и прогнется, может случиться его пробой, что приведет к выходу из строя всей системы теплых полов. Устранение неполадки, естественно, повлечет за собой массу усилий и новых финансовых вливаний, поскольку ремонт своими руками крайне сложен, а порой вообще невозможен.

После того, как основание выровнено, составляется схема подключения системы подогрева пола под керамическую плитку. На схеме отмечается шаг, с которым будет производиться укладка греющего кабеля или матов. Схема должна учитывать следующие моменты:

1. Отступ от стены должен составлять минимум 10 см;
2. Там, где будет стоять мебель или другие крупногабаритные предметы, которые затруднят теплоотдачу, теплый пол не монтируется;
3. Элементы подогрева можно укладывать в любом удобном направлении. Обогреваться должны только необходимые участки.

Количество материалов, кабеля или термомата, рассчитывается исходя из полезной площади ванной и требуемой мощности. Закрепить систему теплых полов на стяжке можно с помощью монтажной ленты.

Важным моментом является выбор места в стене, где будет установлен термостат. При необходимости делается отдельная проводка для подключения системы теплых полов. Технология требует также для подобных устройств отдельного вывода из щита электропитания.

Когда все перечисленные подготовительные работы завершены, можно приступать к укладке под плитку теплых полов.

Укладка электрического теплого пола

Первый шаг на этапе монтажа – теплоизоляция поверхности. От того, насколько качественно утеплено основание, зависит эффективность и экономичность системы теплых полов. Специалисты рекомендуют использовать в качестве утеплителя фольгированный пенофол. Куски стелятся вплотную друг к другу, а стыки проклеиваются фольгированным монтажным скотчем. Для улучшения теплоизоляции помещения пенофол должен на несколько сантиметров заходить на стены. Если вы используете пенополистирол или полипропилен, учтите, что высота комнаты уменьшится.

После того, как утеплитель уложен и закреплен, по периметру клеится демпферная лента, которая компенсирует расширение покрытия при нагревании.

Поверх теплоизоляции кладется металлическая сетка. Она служит для предотвращения прямого контакта с элементами подогрева, а также делает укладку теплого пола под плитку своими руками более легкой.

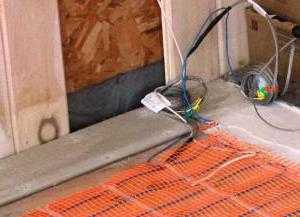

Затем монтируются датчик температуры и термостат – устройства, которые контролируют работу системы «электрический теплый пол». Термостат может быть механическим или электронным, накладным или встраиваемым. С его помощью выставляется желаемый режим температуры и время включения и отключения системы. Он устанавливается рядом с розетками в стене.

Датчик температуры монтируется непосредственно в полу, в штробе. Она должна направляться вертикально к перекрытию. Чтобы защитить датчик от внешних воздействий, он укладывается в гофру, конец которой заматывается изолентой. По правилам, выносная часть температурного датчика должна быть расположена на расстоянии 40 см от стены.

Дальше – укладка кабеля:

1. Зафиксировать кабель на крепежной сетке согласно разработанной схеме с помощью пластиковых хомутов. Расстояние между витками должно быть везде одинаковым, в противном случае подогрев будет происходить неравномерно.
2. Подключить термостат к нагревающему элементу.
3. Проверить, правильно ли подключена система. Для этого нужно с помощью мультиметра (тестера) измерить сопротивление. Значение до и после укладки должно быть одинаковым.
4. Включить электрообогрев на некоторое время.
5. Отключить питание теплого пола.

Маты укладываются по схожей технологии, подробнее в видео:

Если вы правильно установили электрический пол своими руками, можно переходить к следующему этапу – укладке плитки.

Укладка керамической плитки

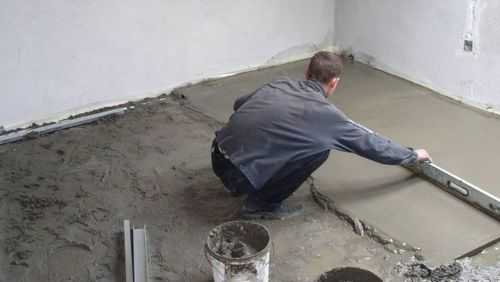

Перед тем, как класть кафель на пол в ванной, делается стяжка. Ее толщина должна составлять не более 30-50 мм.

Пока стяжка полностью не высохнет, электроподогрев включать нельзя.

Устройство стяжки необходимо только в том случае, если используется нагревательный кабель. Если выбор сделан в пользу термоматов, то этого делать не требуется, поскольку маты могут быть основанием под плиточный клей.

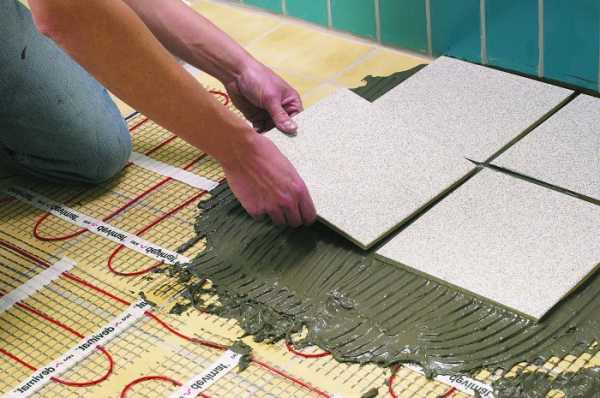

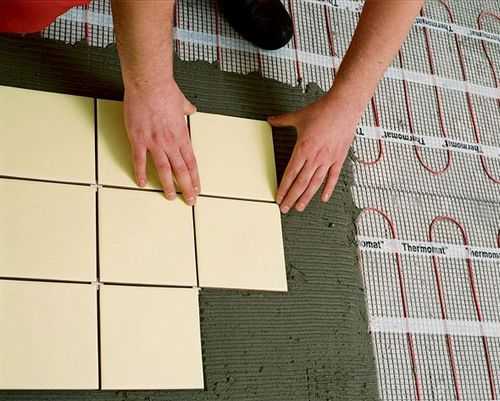

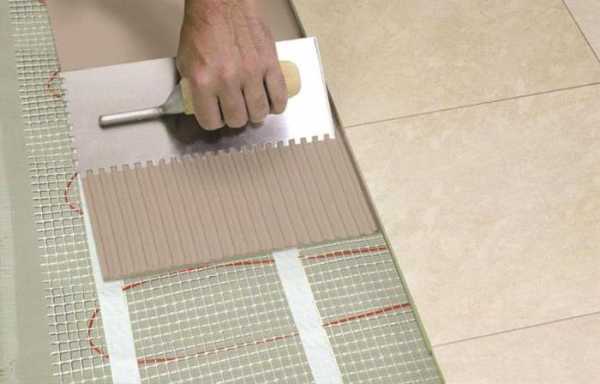

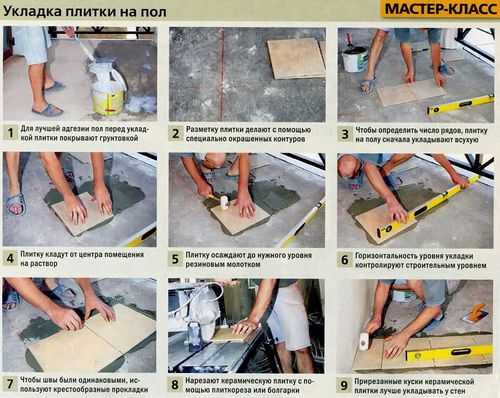

После того, как стяжка застынет, укладывается керамическая плитка. Эта задача вполне осуществима своими руками, но если вы не уверены, доверьтесь профессионалам.

Сначала выбирается схема укладки кафеля. Лучше, чтобы на самых видных местах были целые плитки, а в неприметных – обрезанные. Пол размечается перпендикулярными линиями от центра стен, по ним и нужно класть керамику. Поверхность должна быть идеально горизонтальной.

Для удобства на нагревательном элементе можно положить монтажную сетку. Укладка начинается с дальнего угла от двери. Плиточный клей наносится с помощью зубчатого шпателя ровным слоем, толщина которого не должна быть минимум 5 мм. Он должен заполнить все пустоты. Со всех сторон уложенной плитки вставляются пластиковые крестики. Они нужны для контроля расстояния между плитками. Необходимо постоянно проверять уровень горизонта. Если получается так, что плитки находятся на разном уровне, это можно отрегулировать, увеличив или уменьшив толщину слоя клея.

При необходимости кафель обрезается с помощью плиткореза. Если у вас его не оказалось под рукой, это можно сделать «болгаркой» или стеклорезом.

Когда весь пол заполнен плитками, нужно подождать сутки, пока клей схватится. Затем на швы наносится затирка. Излишки сразу же убираются влажной губкой. Рекомендуется подождать несколько дней, пока стяжка и клей окончательно высохнут, и только тогда включать электрический теплый пол. Несоблюдение технологии может привести к неэффективной работе системы.

Монтаж теплых полов – дело непростое. Однако, приложив максимум стараний и полученные знания, вы сможете сделать свою ванную комнату теплой, уютной и комфортной. Оставляйте комментарии — делитесь своим мнением, опытом, критикуйте!

Похожие статьи

kirpich174.ru

Технология укладки электрического теплого пола под плитку своими руками (видео)

Еще недавно теплый пол был эксклюзивным элементом при обустройстве жилья. На сегодняшний день технология укладки электрического теплого пола довольно проста, потому практически каждый может установить этот элемент у себя в доме. Благодаря модернизированным технологиям изготовления такой конструкции можно получить экономную обогревательную систему имеющихся помещений.

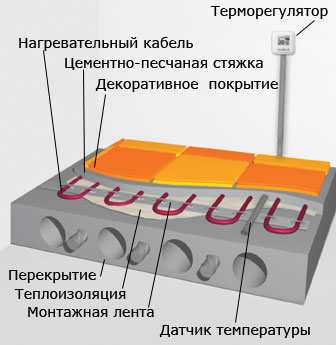

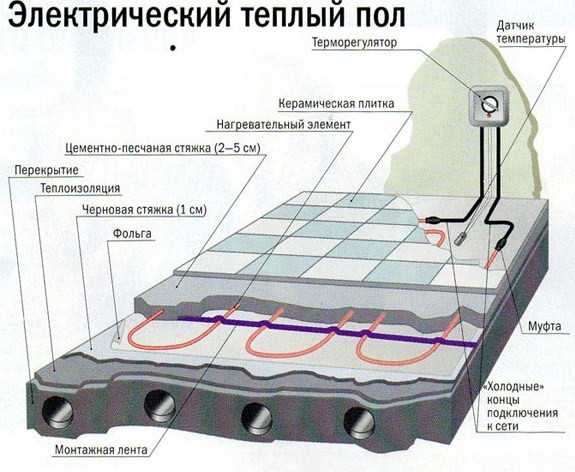

Схема устройства электрического теплого пола.

Подбирать электрический теплый пол лучше всего исходя из особенностей имеющейся квартиры или частного дома. Выбранная система должна генерировать достаточное количество тепла, расходовать не слишком много электрической энергии, быть простой в монтаже.

Особенно важно обратить внимание на простоту монтажа в случае, если планируется выполнять установку электрического теплого пола своими руками.

Подобная система отопления может использоваться в любом помещении и под любое напольное основание. Ее можно укладывать и на улице.

Типы подобных систем, которые присутствуют на рынке строительства сегодня, имеют различную конфигурацию и большой диапазон показателей мощности. Это позволяет упростить выбор и купить обогревательную систему, которая полностью соответствует требованиям жилища. Существуют следующие виды систем теплых полов:

1. Кабельный.
2. Инфракрасный пленочный.
3. Кабельный пол на основании.

Пример 1. Схема кабельного электрического теплого пола.

Главным рабочим элементом теплого пола подобного типа является провод для нагрева, который превращает электрическую энергию в тепло. Кабель состоит из нескольких токопроводящих жил, пленки из полиэфира, медного проводника, алюминиевого экрана и пластикового слоя для защиты.

Система обогрева при помощи кабеля является самой сложной. Устанавливать ее долго, потому что понадобится тщательно проложить кабель, соблюдая шаг. В конце нужно залить стяжку. Дополнительный слой стяжки может привести к значительной потере высоты комнаты. Этот момент является принципиальным при укладке пола в помещениях многоквартирных зданий. Недостатком подобной конструкции является и то, что ее невозможно укладывать под мебелью и устройствами сантехники. Среди преимуществ теплого пола подобного типа стоит отметить то, что нагревательный провод можно устанавливать в комнатах, которые имеют нестандартную планировку, а также для того, чтобы обогреть наружные элементы здания — отливы, стоки, крышу.

Вариант кабельного пола на основании

Пример 2. Схема кабельного пола на основании.

Вариант теплого пола подобного типа имеет маленькую толщину и является матом с сеткой, на котором закрепляется кабель для нагрева с сечением приблизительно 2,7 мм. Эту разновидность теплого пола достаточно просто устанавливать, потому что нагревающий кабель укладывается и фиксируется на основании. Процесс укладки будет заключаться только в раскладке и закреплении матов.

Пол с кабелем на основании является лучшим вариантом для монтажа отопительной системы под плитку, потому что толщины слоя смеси клея будет достаточно, чтобы маты находились в его толще. Если подобный вид теплого пола планируется устанавливать под ламинат или линолеум, то заливать стяжку будет нужно, но она необязательно должна быть большой толщины. Такой теплый пол не допускается устанавливать в зонах комнаты, где планируется размещать мебель или устройства сантехники.

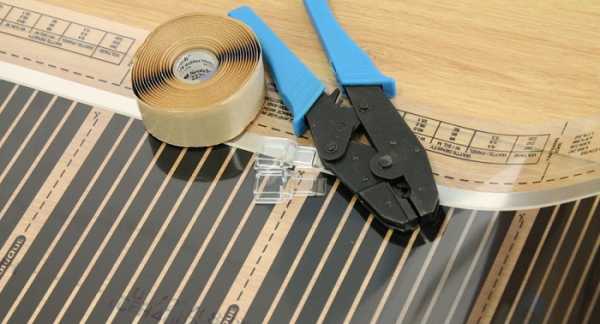

Использование инфракрасной пленки

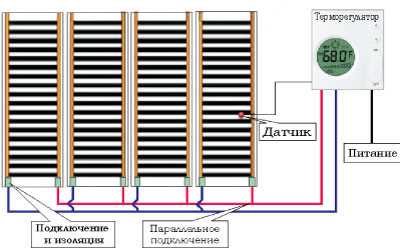

Схема подключения инфракрасной пленки.

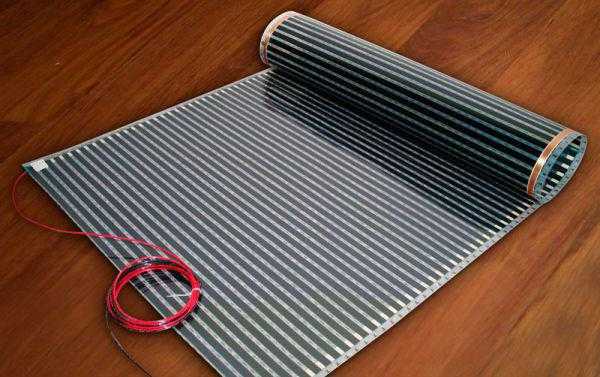

Теплый пол этого типа состоит из пленки, которая складывается в два слоя, и углеродных элементов нагрева, имеет толщину приблизительно 0,5 мм. Преимуществом является то, что такая толщина теплого пола дает возможность не изменять высоту помещения.

Инфракрасный теплый пол имеет лучшие показатели энергосбережения, если сравнивать его с другими отопительными системами. В процессе его использования можно экономить до 60% электрической энергии. Укладывать электрический теплый пол с инфракрасной пленкой для нагрева проще всего — полоски пленки понадобится разложить на напольной поверхности, при этом не нужно учитывать расстановку мебели. Напольное покрытие можно устанавливать сразу, не заливая стяжку.

Пленочный инфракрасный теплый пол может быть установлен на любое основание — горизонтальное, вертикальное, под наклоном.

Достигается это путем сухого монтажа.

Пошаговая инструкция установки

Как распределить нагревательные элементы и узлы управления?

Схема поэтапной установки электрического плинтуса.

Первым делом понадобится создать план установки теплого пола на бумаге. В местах, где проходят отопительные трубы или другие источники тепла, не допускается устанавливать нагревательные элементы. Связано это с имеющимися особенностями подобных нагревательных систем. Все одноконтурные элементы нагрева греются одинаково. Если присутствует ограничение по выходу тепла (к примеру, мебель без ножек) или будет поступать дополнительное тепло с улицы, то элементы могут перегреться и выйти из строя. Мебель в этом случае тоже можно повредить, перегрев ее.

В итоге должна получиться фигура неправильной формы, которая вписана в прямоугольник. По контуру получившейся фигуры и внутри ее нужно укладывать нагревательные элементы системы обогрева.

В этом и есть недостаток подобной системы обогрева. Если захочется переставить мебель, то следует знать, что это может существенно сказаться на работе системы.

Для отдельных комнат, даже если формально они разграничены, понадобится сформировать отдельные контуры с регуляторами и подводом питания. В процессе заливки стяжки между ними надо будет проложить по основанию пола демпферную ленту.

Когда на бумаге планировка будет начерчена, разметку можно переносить на пол.

В удобном месте на стенке нужно отметить позицию регулятора для отопительной системы. Здесь понадобится проделать отверстие под монтажную коробку и опустить штробы для пола. После того как будут выполнены подготовительные работы и распланировка, можно приступать к подсчету необходимого количества материала.

Как рассчитать количество материалов?

Схема монтажа электрического пола.

Согласно расчету тепловых потерь каждой из комнат понадобится подобрать шаг укладки кабеля, после чего определить, какая длина провода будет необходима.

Если планируется установить пленочную систему, то расчеты выполняются еще проще: надо подобрать количество элементов, которые смогут покрыть имеющуюся площадь.

В расчеты нужно включить кабель для подключения терморегулятора к теплому полу, а также счетчика и терморегулятора к элементам обогревательной системы.

Следует знать, что подключать систему теплого пола напрямую к розетке не допускается.

После проведения расчетов, когда мощность всех теплых полов будет получена, нужно проверить общий ввод электричества на возможность выдерживать подобную нагрузку. Если имеющегося ввода недостаточно, то надо выполнить его замену и смонтировать подходящие предохранители.

Как подготовить основание для пола?

Схема размещения теплого пола.

Если есть необходимость, старый слой стяжки надо демонтировать до поверхности.

Электрический теплый пол устанавливается после выполнения всех черновых строительных работ, то есть этот процесс необходимо выполнять после того, как будет произведена отделка стен и потолка, залита стяжка. В большинстве случаев по завершении черновых работ поверхность пола будет покрыта слоем пыли и мусора, на ней будут находиться элементы застывшего раствора штукатурки или цемента. Прежде чем монтировать теплый пол, необходимо очистить основание. Для этого надо снять затвердевшие куски строительной смеси шпателем или использовать растворитель. Напольная поверхность увлажняется водой, после чего сметаются остатки строительной смеси, мусора и пыли с помощью щетки.

Чтобы теплый пол мог работать качественно, при этом не перегреваясь, основание из бетона обязательно должно быть ровным.

Как выполнить укладку теплоизоляционного слоя для пола?

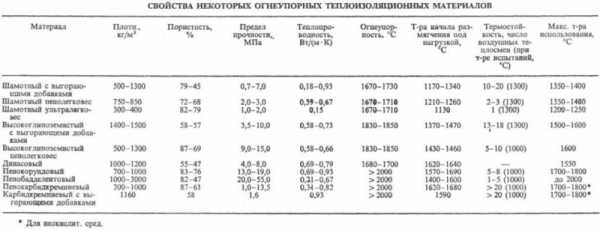

Таблица свойств некоторых теплоизоляционных материалов.

Следует знать, что при функционировании система теплого электрического пола обязательно будет распространять тепло во всех направлениях. Именно поэтому нагреваться будет не только основание пола помещения, которое обогревается, но и бетонная поверхность, с которой соединены элементы нагрева.

Чтобы была возможность уменьшить потери тепла и исключить обогрев плит перекрытия, понадобится под теплый электрический пол смонтировать материал для теплоизоляции. Теплоизоляционный слой будет экранировать потоки тепла, отражать их и направлять в средину зоны обогрева. Тип и толщину теплоизоляционного слоя понадобится выбирать исходя из того, какое помещение располагается ниже — отапливаемое или неотапливаемое.

В процессе обустройства теплого пола в помещениях многоквартирных зданий, где снизу располагаются отапливаемые помещения, понадобится использовать рулонный материал теплоизоляции из фольги, который имеет толщину 3-5 мм. В этом случае рекомендуется использовать листовой или экструдированный пенополистирол. Надо разложить, состыковать и зафиксировать полосы изоляционного слоя, используя строительный степлер. Для того чтобы была возможность предотвратить сдвиг материала относительно напольной поверхности, нужно закреплять теплоизоляционный слой к бетонному основанию. Дополнительно рекомендуется проклеить места стыков полосок монтажным скотчем.

Если теплый электрический пол планируется закладывать в частном доме, где обогреваемое помещение будет располагаться над неотапливаемым, в качестве теплоизоляционного слоя следует использовать пенопласт или другой материал, который имеет толщину 8-10 см. Рекомендуется совмещать этот слой с фольгой.

Следует знать следующее:

1. Если планируется установить теплый пол на неотапливаемой лоджии, то понадобится сформировать основательный слой утеплителя толщиной до 10 см. Использовать можно пенополистирол или минеральную вату.
2. Если теплый пол является дополнением к основной отопительной системе, то в качестве подложки можно использовать вспененный полиэтилен, который покрыт фольгой.

Как подключить регулятор температуры и датчик?

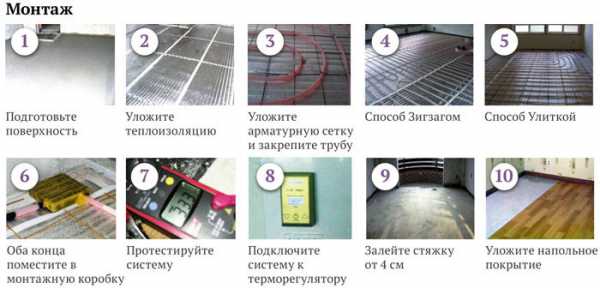

Процесс монтажа теплого пола.

Прежде чем начинать производить установку элементов нагрева теплого пола, понадобится смонтировать регулятор температуры и подсоединить к нему специальный датчик. Регулятор температуры, с помощью которого можно варьировать температурный режим работы пола, понадобится устанавливать на стену в подходящем месте на высоте минимум 30 см от напольной поверхности. Аппарат, который измеряет температуру нагрева, нужно закладывать в средину теплого пола на расстоянии 60-70 см от стенки, на которой размещается терморегулятор.

Схема подсоединения электрических теплых полов подразумевает подводку провода к регулятору температуры, который идет от элементов нагрева отопительной системы подобного типа, гофрированной трубы с датчиком температуры внутри и кабеля от центральной электросети. Если включить теплый пол в режим нагрева, на передней части регулятора температуры засветится индикатор, а элементы нагрева теплого пола на электричестве станут отдавать тепло.

Как укладывать элементы нагрева теплого электрического пола?

Порядок укладки элементов нагрева теплого электрического пола.

Технология установки электрических теплых полов подразумевает выкладку компонентов нагрева с отступами от стенок около 5 см, от аппаратов нагрева — порядка 10 см. Укладка этой конструкции может производиться по всей площади помещения или только в той его части, где не планируется расставлять мебель, сантехнические устройства и другие предметы интерьера. Здесь все будет зависеть от выбранного способа установки теплого электрического пола. Важно помнить, что кабельный пол нельзя закладывать под мебель и устройства сантехники. Пол из пленки можно монтировать в любом месте, при этом не имеет значения, где располагаются напольные элементы обустройства комнаты.

Во время установки электрического пола закрепление полос с элементами нагрева к напольной поверхности производят, используя двусторонний скотч. Друг с другом маты можно соединить, используя монтажный скотч. В процессе устройства теплого пола с кабелем к бетонному основанию понадобится закрепить отрезки монтажной ленты с шагом 0,8-1 м, используя дюбели или саморезы. После этого провод нужно выложить с заданным шагом и закрепить на ленте.

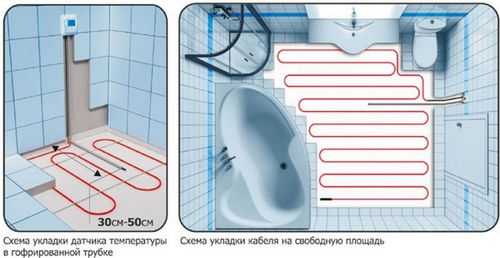

Раскладывать нагревательный кабель нужно в виде змеи, где шаг между витками должен быть минимум 8 см. Рассчитать шаг можно следующим образом: число 100 умножается на площадь комнаты и делится на длину кабеля теплого пола.

При установке нагревательного кабеля нужно следить, чтобы провод не натягивался, не было резких перегибов и напряжения внутри.

На завершающем этапе укладки подобной конструкции необходимо залить стяжку слоем приблизительно 5 см. Она должна будет отстояться около 30 дней. Только по истечении этого срока можно монтировать покрытие пола.

Устройство теплых полов, которые имеют в основе инфракрасные элементы нагрева, удобно тем, что не нужно формировать стяжку — покрытие для пола можно устанавливать непосредственно на смонтированную систему обогрева. Технология укладки электрического теплого пола проста, нужно лишь приобрести все необходимые инструменты и материалы.

dekormyhome.ru

Электрический теплый пол под плитку: какой лучше?

Теплый пол в последнее время все чаще используется в современных домах. Его могут применять как отдельный способ обогрева помещения или же вместе с основным отоплением. Как показывает практика, его могут достаточно часто применять тогда, когда основное отопление не работает или же его недостаточно для того, чтобы нагреть очень большие комнаты. В то же время технология укладки электрического теплого пола позволяет значительно изменить интерьер комнаты, ведь на стенах не будет никаких труб и радиаторов, помещение при этом будет казаться более просторным.

Теплый пол станет просто незаменимым в тех комнатах, где человек может ходить босиком. Устанавливают такие теплые полы под плитку достаточно часто в ванных комнатах, спальнях. Идеальным вариантом станет то, если укладывать его непосредственно в той комнате, где проводят много времени дети. Тогда они смогут играть прямо на полу, а родители будут уверены в том, что малыши будут постоянно находиться в тепле.

Технология укладки как сделать теплый пол под плитку достаточно простая и с такой задачей может справиться любой человек. Иногда даже не нужно использовать услуги специалиста, ведь всю работу можно выполнить своими руками, используя для этого видео материалы на нашем сайте.

Виды электрического теплого пола

Такую технологию применяют достаточно часто, благодаря ему можно обогреть отдельные участки дома или квартиры. В то же время использовать такой теплый пол, как основной источник обогрева – не рационально и очень дорого. Для этого лучше применять водяные полы как отдельно, так и в комбинации с разного рода теплыми электрическими полами.

Если говорить о современном теплом поле под плитку, который работает за счет электричества, то с технической точки зрения они выглядят как система нагревательных кабелей или же ТЭН, которые объединяются в маты разного размера. К отдельной группе вполне можно отнести современные конструкции: электрические маты с инфракрасными стержнями и пленочные теплые полы.

Совершенно все типы теплого пола имеют определенные общие характеристики, а именно:

1. основание пола для проведения монтажа обязательно должно быть сухим;
2. есть необходимость делать заземление и теплоизоляцию;
3. должен в обязательном порядке присутствовать терморегулятор;
4. использовать пол можно на протяжении многих лет, он очень надежный;
5. отличный вариант дополнительного отопления в доме или в отдельных помещениях.

Какой теплый пол под плитку лучше? Предназначение основных видов видео

В то же время есть достаточно много различий, которые заключаются не только в способе монтажа каждого вида нагревательного элемента, но еще и в том, какое именно тепло они вырабатывают, как взаимодействуют с тем или иным покрытием пола.

Расчет электрического теплого пола

Когда дело доходит непосредственно расчета нагревательного кабеля на квадратный метр, то в первую очередь нужно определиться: это будет основное отопление или же как дополнение центрального. Если вы решили таким образом обогревать комнату полностью, то тогда обогреваемая поверхность должна быть не менее 70% всей поверхности пола комнаты. В той ситуации, когда в помещении находится большое количество мебели, то выполнить данное требование просто нереально. Поэтому вам придется или убирать часть мебели, или же подбирать иной вариант отопления комнаты.

Как уложить и подключить электрический пол под плитку своими руками видео

Если производить расчет мощности на квадратный метр, то необходимо учитывать тот факт, что его удельная мощность должна быть не менее 150 Вт/м2. Если использовать его в качестве дополнительного обогрева, то достаточно будет и 100 — 140 Вт. Такой обогрев пола позволит поддерживать в доме вполне приятную температуру, пока не будет включено централизованное отопление.

Идеально такой обогрев пола подойдет и тогда, когда под квартирой или же домом находится холодный подвал. В такой ситуации также желательно выбрать максимальную мощность, чтобы получить желаемый результат.

Во время расчета очень важно учитывать то, в какой комнате вы будете делать монтаж электрического теплого пола, ведь каждая из них имеет свои функциональные особенности и технологию укладки. К числу самых требовательных помещений можно отнести балконы и лоджии, где, как правило, устанавливается мощность 180 Вт/м2 и более.

Если произвести монтаж теплых полов во влажной комнате, например в ванной под плитку, то достаточно будет и 140 Вт/м2. Такую же мощность стоит выбирать и тогда, когда под комнатами находится холодное помещение, которое не отапливается. Если говорить о коридорах, гостиных комнатах или спальнях, то вполне достаточно будет и 120 Вт/м2.

Размечаем месторасположение матов, терморегулятора и датчика температуры видео

Не стоит располагать подогрев от пола под той мебелью, которая постоянно находится в комнате на одном месте. Например, под холодильником, кухонным гарнитуром и так далее. Если говорить о самом лучшем месте установки датчика температуры, то оно будет максимально подробно описано в инструкции терморегулятора. В каждой ситуации, место может быть несколько разным.

Поэтому необходимо внимательно прочитать инструкцию, а затем найти удобное место на стене (оно должно быть легкодоступным). Потом нужно проделать стробу на стене, которая по ширине должна быть не более двух сантиметров, от этого места и непосредственно к месту, где будет устанавливаться датчик. Потом можно приступать к непосредственному монтажу самого датчика.

Технология укладки теплого пола под плитку пошаговая инструкция

Когда будут подготовлены все инструменты и материалы, можно начать укладывать электрический пол своими руками.

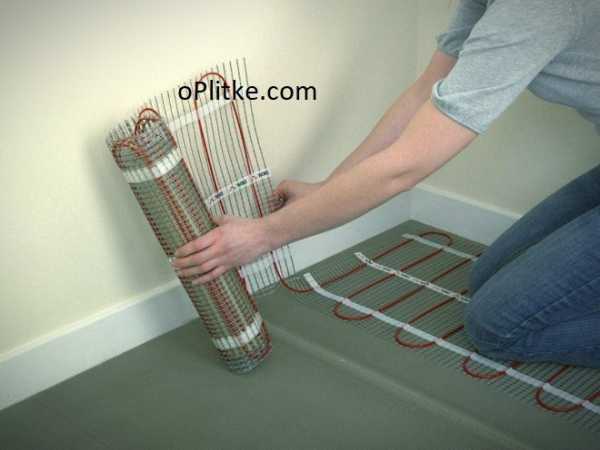

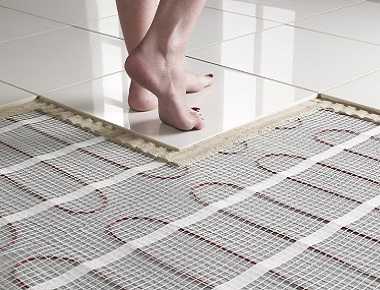

1. Раскатайте подготовленные заранее нагревательные маты. Для того чтобы их зафиксировать, используйте бумажный скотч, который не позволит матам двигаться во время укладки плитки.
2. Когда маты будут уложены, то с помощью тестера проверьте в обязательном порядке наличие повреждений путем замера сопротивления.

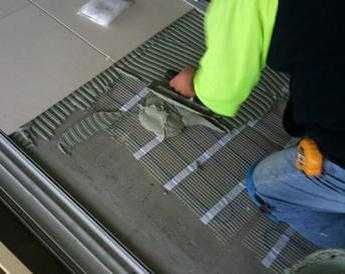

3. Когда монтаж мат будет закончен – приступайте к укладке плитки на пол помещения. Этот этап работы наиболее трудоемкий и к нему необходимо отнестись максимально ответственно. Используя зубчатый шпатель, нанесите достаточно толстый слой клея, чтобы весь кабель на матах был полностью покрытым.
4. Затем укладывайте плитку, выравнивайте ее, используя уровень.
5. Воткните во все зазоры крестики. Включить подогрев можно только после того, как клей полностью высохнет и ни часом раньше. О времени высыхания клея можно узнать из инструкции на упаковке.
6. Затрите швы и подключите терморегулятор.

Теплый пол электрический под плитку монтаж видео

Технология как укладывать электрический пол своими руками не вызывает никаких сложностей у человека, который даже впервые сталкивается с подобной процедурой. Когда все будет готово, то вы можете включать теплый пол и наслаждаться теплом и уютом в комнате. Кроме того, это очень хорошая альтернатива для тех семей, которые имеют маленьких детей. Электрический обогрев пола защитит ваших детей от переохлаждения, и они будут гораздо меньше болеть.

masterok-remonta.ru

Электрический теплый пол под плитку: технология укладки

Теплый пол в последнее время все чаще используется в современных домах. Его могут применять как отдельный способ обогрева помещения или же вместе с основным отоплением. Как показывает практика, его могут достаточно часто применять тогда, когда основное отопление не работает или же его недостаточно для того, чтобы нагреть очень большие комнаты. В то же время технология укладки электрического пола позволяет значительно изменить интерьер комнаты, ведь на стенах не будет никаких труб и радиаторов, помещение при этом будет казаться более просторным.

Пол такого типа станет просто незаменимым в тех комнатах, где человек может ходить босиком. Устанавливают электрический теплый пол достаточно часто в ванных комнатах под плитку, спальнях. Идеальным вариантом станет то, если укладывать его непосредственно в той комнате, где проводят много времени дети. Тогда они смогут играть прямо на полу, а родители будут уверены в том, что малыши будут постоянно находиться в тепле.

Технология укладки как сделать электрический теплый пол под плитку  достаточно простая и с такой задачей может справиться любой человек. Иногда даже не нужно использовать услуги специалиста, ведь всю работу можно выполнить своими руками, используя для этого видео материалы на нашем сайте.

Виды электрического теплого пола

Такую технологию применяют достаточно часто, благодаря ему можно обогреть отдельные участки дома или квартиры. В то же время использовать такой теплый пол, как основной источник обогрева — не рационально и очень дорого. Для этого лучше применять водяные полы как отдельно, так и в комбинации с разного рода теплыми электрическими полами.

Если говорить о современном теплом поле под плитку, который работает за счет электричества, то с технической точки зрения они выглядят как система нагревательных кабелей или же ТЭН, которые объединяются в маты разного размера. К отдельной группе вполне можно отнести современные конструкции: электрические маты с инфракрасными стержнями и пленочные теплые полы.

Совершенно все типы теплого пола имеют определенные общие характеристики, а именно:

1. основание пола для проведения монтажа обязательно должно быть сухим;
2. есть необходимость делать заземление и теплоизоляцию;
3. должен в обязательном порядке присутствовать терморегулятор;
4. использовать пол можно на протяжении многих лет, он очень надежный;
5. отличный вариант дополнительного отопления в доме или в отдельных помещениях.

Какой электрический теплый пол под плитку лучше? Предназначение основных видов видео

В то же время есть достаточно много различий, которые заключаются не только в способе монтажа каждого вида нагревательного элемента, но еще и в том, какое именно тепло они вырабатывают, как взаимодействуют с тем или иным покрытием пола.

Расчет электрического теплого пола

Когда дело доходит непосредственно расчета нагревательного кабеля на квадратный метр, то в первую очередь нужно определиться: это будет основное отопление или же как дополнение центрального. Если вы решили таким образом обогревать комнату полностью, то тогда обогреваемая поверхность должна быть не менее 70% всей поверхности пола комнаты. В той ситуации, когда в помещении находится большое количество мебели, то выполнить данное требование просто нереально. Поэтому вам придется или убирать часть мебели, или же подбирать иной вариант отопления комнаты.

Как уложить и подключить электрический пол под плитку своими руками видео

Если производить расчет мощности на квадратный метр, то необходимо учитывать тот факт, что его удельная мощность должна быть не менее 150 Вт/м2. Если использовать его в качестве дополнительного обогрева, то достаточно будет и 100 — 140 Вт. Такой обогрев пола позволит поддерживать в доме вполне приятную температуру, пока не будет включено централизованное отопление.

Идеально такой обогрев пола подойдет и тогда, когда под квартирой или же домом находится холодный подвал. В такой ситуации также желательно выбрать максимальную мощность, чтобы получить желаемый результат.

Во время расчета очень важно учитывать то, в какой комнате вы будете делать монтаж электрического теплого пола, ведь каждая из них имеет свои функциональные особенности и технологию укладки. К числу самых требовательных помещений можно отнести балконы и лоджии, где, как правило, устанавливается мощность 180 Вт/м2 и более.

Если произвести монтаж теплых полов во влажной комнате, например в ванной под плитку, то достаточно будет и 140 Вт/м2. Такую же мощность стоит выбирать и тогда, когда под комнатами находится холодное помещение, которое не отапливается. Если говорить о коридорах, гостиных комнатах или спальнях, то вполне достаточно будет и 120 Вт/м2.

Размечаем месторасположение матов, терморегулятора и датчика температуры видео

Не стоит располагать подогрев от пола под той мебелью, которая постоянно находится в комнате на одном месте. Например, под холодильником, кухонным гарнитуром и так далее. Если говорить о самом лучшем месте установки датчика температуры, то оно будет максимально подробно описано в инструкции терморегулятора. В каждой ситуации, место может быть несколько разным.

Поэтому необходимо внимательно прочитать инструкцию, а затем найти удобное место на стене (оно должно быть легкодоступным). Потом нужно проделать стробу на стене, которая по ширине должна быть не более двух сантиметров, от этого места и непосредственно к месту, где будет устанавливаться датчик. Потом можно приступать к непосредственному монтажу самого датчика.

Технология укладки электрического теплого пола под плитку пошаговая инструкция

Когда будут подготовлены все инструменты и материалы, можно начать укладывать электрический пол своими руками.

1. Раскатайте подготовленные заранее нагревательные маты. Для того чтобы их зафиксировать, используйте бумажный скотч, который не позволит матам двигаться во время укладки плитки.
2. Когда маты будут уложены, то с помощью тестера проверьте в обязательном порядке наличие повреждений путем замера сопротивления.
3. Когда монтаж мат будет закончен — приступайте к укладке плитки на пол помещения. Этот этап работы наиболее трудоемкий и к нему необходимо отнестись максимально ответственно. Используя зубчатый шпатель, нанесите достаточно толстый слой клея, чтобы весь кабель на матах был полностью покрытым.
4. Затем укладывайте плитку, выравнивайте ее, используя уровень.
5. Воткните во все зазоры крестики. Включить подогрев можно только после того, как клей полностью высохнет и ни часом раньше. О времени высыхания клея можно узнать из инструкции на упаковке.
6. Затрите швы и подключите терморегулятор.

Теплый пол электрический под плитку монтаж видео

Технология как укладывать электрический пол своими руками не вызывает никаких сложностей у человека, который даже впервые сталкивается с подобной процедурой. Когда все будет готово, то вы можете включать теплый пол и наслаждаться теплом и уютом в комнате. Кроме того, это очень хорошая альтернатива для тех семей, которые имеют маленьких детей. Электрический обогрев пола защитит ваших детей от переохлаждения, и они будут гораздо меньше болеть.

Источник: masterok-remonta.ru

buildhouse.info

Как устроить электрические теплые полы под плитку самостоятельно

Планирование устройства отопления помещения посредством различных технологий, в том числе и новых монтаж теплого пола с помощью нагревательного кабеля выгодно отличается от остальных видов отопления. И как показывает практика именно тёплые полы электрические под плитку, оказываются наиболее выгодным и удобным видом индивидуального отопления помещения во всех категориях сравнения от экономической целесообразности, до удобства проведения работ. Однако, несмотря на столь заманчивые перспективы, знание некоторых нюансов устройства теплый пол электрический под плитку позволит не только убедиться в правильности выбора, но и самостоятельно, без сторонней помощи установить весь комплект.

Критерии выбора технологии отопления помещения

Рассмотреть действительную причину популярности и удобства устройства различных систем отопления позволит сравнение основных моментов, связанных с планирование, проектированием и монтажом разных систем отопления для индивидуального использования.

Сравнивая, различные системы для установки, необходимым условием в данном случае выступает наличие пола из керамической плитки, такое покрытие сегодня становится все более популярным не только в ванных комнатах и кухнях, керамическая плитка все чаще применяется для устройства покрытия в коридорах, в качестве комбинированного покрытия для студийных помещений. Подробно: о монтаже теплых полов под плитку.



Разновидности технологий

Для системы газового отопления установка отопления по системе теплый пол требует установки части трубопроводов под поверхностью пола. Возможность использования в таком случае стандартных котлов отопления, с принципом природной циркуляции теплоносителя сразу сталкивается с проблемой установки дополнительно циркуляционного насоса. Кроме того, включенный в общую схему теплоснабжения теплый пол потребует для прогрева помещения, например, в дождливую погоду ранней осенью или весной включения всей системы, а не отдельной комнаты. Подробная информация по монтажу водяного теплого пола.

Электрические теплые полы под плитку на основе технологии инфракрасного излучения нагревательных элементов, тоже не совсем подходит для плиточного покрытия, это вариант для ламината.

А вот теплые полы под плитку электрические кабельные это лучший вариант для монтажа, ведь даже на этапе расчета и подготовки документации не требуется изготовление проекта и согласование его с огромным количеством организаций, как в отоплении газом. К тому же в отличие от пленочного варианта, не требуется постоянная забота о гидроизоляции – кабель имеет двойную ПВХ изоляцию, надежно ограждающую проводники от попадания влаги. К тому же для установки электрической части не требуется специальных навыков, вот разве что нужно внимательно посмотреть обучающее видео и дополнительно прочитать инструкцию.

Еще одним плюсом именно кабельного финского теплого пола под плитку выступает возможность управления отоплением здания как непосредственно с помощью терморегуляторов, так и с помощью удаленного доступа посредством входа в компьютерную систему через интернет.

Управлением обогревом через интернет

Ну и в обязательном порядке нужно указать на экономическую составляющую проекта – для газового отопления это проект газификации, разрешения, проект, стоимость оборудования и работ, стоимость приемки и разрешения на ввод в эксплуатацию. А для электро теплого пола на кабельной основе – только стоимость оборудования, при этом вариантов покупки масса от ближайшего строительного рынка с гарантией в полгода, до заказа полного комплекта оборудования у мирового производителя с 10-летней гарантией и всеми инструкциями и видео курсами.

Как выбрать наиболее подходящий вариант

Теплые полы электрические под плитку в обычном понимании потребителей это прежде всего кабель проложенный в бетонной стяжке и подключенный в розетку по принципу электрогрелки. В принципе это действительно так, ну или почти так, поскольку в конструкции предусматривается и электрический нагревательный кабель и система электропитания. А вот относительно всего остального то здесь все совсем не так. Сборная конструкция электрических полов, а нужно отдать должное производителям из Европы как финским инженерам, так и чешским и немецким для них, это прежде всего четко отработанная система, состоящая из нескольких элементов:

При этом, например, финская разработка фирмы ENSTO Финляндия предлагает комплексный подход – в комплект рассчитывается не только кабель, но и программатор,  регулятор нагрева с жидкостным дисплеем, датчиком температуры, а кроме самого кабеля в обязательном порядке идет монтажная лента и инструкция по укладке.

Такой комплексный подход характерен при заказе оборудования у ProfiTherm (Польша-Германия), Nexans (Норвегия).

Датский концерн Деви (Дания) в своем арсенале предлагает, кроме всего прочего, дополнительное оборудование, позволяющее со временем превратить жилище в суперсовременный «умный дом» с возможностью управления системой отопления с экрана смартфона буквально с любой точки мира, где есть интернет.

Безусловно, такое решение несколько дороже по сравнению с обычным вариантом использования отечественного нагревательного кабеля с ближайшего рынка, но и при этом самостоятельная сборка и укладка теплого пола под плитку обойдется непросто дешевле, она позволит существенно сэкономить уже буквально в первый отопительный сезон. При этом собрать систему можно по аналогии с фирменной, но используя отечественные комплектующие. Подробно читайте, о выборе электрических нагревательных кабелей.

Средние цены на тонкие электрические матовые полы

Планирование устройства теплого пола

Оптимальным для планирования такой системы отопления выступает момент разработки рабочего проекта постройки здания или ремонта помещения, когда есть возможность на практике рассчитать необходимое количество материалов и наиболее рационально распределить места установки блоков управления. А еще продумать, каким образом сделать надежную проводку к блоку управления, ведь для такого оборудования, как электрический теплый пол необходима отдельная, надежная линия электропитания.

Калькулятор для расчета мощности пола

С помощь онлайн калькулятора электрического теплого пола можно произвести расчет мощности.

Рассматривая варианты укладки, следует понимать какая планировка мебели и бытовых приборов планируется в будущем. Это важно прежде всего для того чтобы не проводить прокладку дополнительного кабеля под кухонным гарнитуром или ванной. Промер реальнее всего сделать непосредственно на месте, расстояние между линиями кабеля рекомендуется делать не менее двух радиусов поворота кабеля, например, для датского «Деви» это 10 см. В реальности, для экономного нагрева и постоянного поддержания в помещении комфортных 22-23 градусов достаточно сделать шаг в 12-15 см между линиями кабеля.

Отступ от наружных стен рекомендуется сделать в 10 см, а от внутренних 5-7 см. При расчете рекомендуется сразу сделать запас на 10-15% от расчетной длины кабеля. При расчетах рекомендуется учитывать:

• периметр помещения для установки теплоизоляционного барьера;
• площадь помещения для расчета пенополистирольного утеплителя, гидроизоляционного слоя, расчета количества керамической плитки.
• высоту размещения блоков управления – от этого зависит, сколько гофрированного рукава понадобиться и какой длины необходимо будет заказывать провода для датчика.

Теплый электрический пол под плитку в своей конструкции чем-то напоминает слоеный пирог со многими слоями, каждый из которых имеет свою технологию укладки и назначение. А значит необходимо рассматривать каждый из элементов более детально.

Видео:

Технология укладки подушки основания

Рассматривая, устройство электрического пола под плитку на основе нагревательного кабеля, берется классический пример устройства такой системы отопления с использованием всех слоев и технологии их строительства.

Основой для устройства первого слоя теплоизоляции выступает бетонная плита перекрытия. Поверхность чернового пола очищается от мусора и пыли и по возможности обрабатывается грунтовкой для укрепления поверхностного слоя. Далее, проводится устройство теплоизоляции стен – пенопластом не тоньше 1 см по периметру помещения устраивается контур высотой до 10 см. Следующим шагом выступает укладка теплоизоляции пола, обычно для этого используется пенопласт толщиной не менее 2 см и плотностью не меньше 35-45 единиц или используется экструдированный пенопласт толщиной 2 см.

Поверх этого покрытия проводится укладка пленочного теплоизоляционного слоя с фольгой. Материал стелится фольгой вверх, при этом края его нужно завести на стены не менее чем на 10 см и закрепить малярным скотчем.

Для устройства бетонной стяжки используется дополнительный армированный пояс из металлической сетки или арматуры диаметром 6-8 мм с шагом 15-20 см. Заливка проводится цементным бетоном на основе цемента марки М450 или М500. Толщина стяжки должна быть не меньше 5 см. Особое внимание на том этапе уделяется формированию ровной горизонтальной поверхности. Залитая стяжка должна окончательно высохнуть естественным способом, без дополнительных воздействий и сушки. Как вариант ускорения высыхания допускается применение пластификатора для бетона, но и при этом такой пластификатор должен быть разрешен для применения внутри помещения. Продолжение работ по дальнейшей установке тёплого пола под плитку рекомендуется начинать не ранее, чем через 3 дня. Когда бетон начнет набирать свою товарную прочность.

Монтаж теплых полов

Легкость установки тёплого пола под плитку сравнима со сборкой конструктора, как и в конструкторе имеется инструкция также есть нужное количество деталей и также есть рисунок с конечным видом готовой конструкции.

Изначально монтируются в стенах места для установки элементов управления и устанавливается коробка под эти элементы. Выводы проводов электропитания на данном этапе просто вводятся в коробку и изолируются, техника безопасности должна соблюдаться на всех этапах монтажа. От коробки в приготовленную в стене штрабу укладываются гофрированные рукава – один для датчика температуры, второй для нагревательного кабеля. Гофра для датчика протягивается на 1-1,5 метра по полу. Конец изолируется ПВХ изолентой для недопущения попадания внутрь гофры бетонного раствора и влаги.

Монтажная лента для крепления кабеля выкладывается перпендикулярно направлению укладки кабеля. Она просто гвоздями прибивается к полу. Шаг забивки 15-20 см. Расстояние от наружных стен до монтажной ленты – 15 см.

Укладка кабеля начинается с установки концевой муфты, входящей в состав комплекта, она устанавливается на конец кабеля, который монтируется в самом удаленном месте конструкции. При помощи плоскогубцев или круглогубцев кабель фиксируется на монтажной ленте. Прокладка кабеля не должна иметь резкие перегибы и переломы. Каждый элемент пересечения кабеля и монтажной ленты должен быть зафиксирован. Нагревательный кабель укладывается без натяжки, но при этом он не должен и быть свободно болтающимся.

Конец кабеля после окончания укладки отрезается с учетом запаса для монтажа в прибор управления. Через гофрированную трубу конец кабеля вводится в монтажную коробку.

Одновременно устанавливается датчик температуры. Он просто просовывается по гофре. По окончании этого этапа работ в обязательном порядке проверяется с помощью тестера сопротивление каждой из жил и всего кабеля полностью.

Инструкция по монтажу электрического теплого пола

На этом этапе обычно профессиональные установщики подключают систему управления и проверяют работоспособность.

Если существует особая необходимость провести пробный запуск такой системы, то в последующем во время заливки стяжки или укладки плитки  не только выключить электропитание, а по возможности снять блок управления и заизолировать электропровод для недопущения непреднамеренного включения!

Подготовка к укладке плитки

Установка теплого пола электрического под плитку на этапе монтажа кабеля не заканчивается, необходимо, кроме этого, сделать стяжку для укладки плитки.

Традиционная стяжка под плитку должна быть не менее 4-5 см, и желательно иметь дополнительное армирование, но ввиду того, что здесь проложен тепловой кабель рекомендуется использовать специальную смесь для термических работ, а вместо металлической арматуры использовать тканевую армирующую сетку.

Толщина такой стяжки будет не больше 1,5-2 см. Стяжку рекомендуется заливать в один проход. Важно чтобы при работе не было повреждения нагревательного кабеля, ведь при его повреждении придется проводить монтаж теплых полов по-новому. Поэтому рекомендуется использовать самовыравнивающую стяжку и валик с пластиковыми шипами закругленной формы.

Укладка плитки проводится на застывшую стяжку после окончательного высыхания. В качестве клея рекомендуется использование специальной готовой клеевой термосмеси.

Видео:

Видео:

Видео:

Видео:

sdelalremont.ru

Теплый пол электрический под плитку. Технология укладки. Преимущества и недостатки. Стоимость материалов :: SYL.ru

Процесс утепления своего жилища интересовал человека еще с древних времен. При этом с появлением современных источников энергии стали возникать совершенно новые варианты обустройства домов и их обогрева. Поэтому сегодня теплый пол электрический под плитку в ванной стал не только весьма популярен, но и считается необходимым.

Принцип работы и конструкции

Если говорить именно про электрические системы, то их можно разделить на два типа. Первый из них использует принцип активного сопротивления, а второй – основан на инфракрасном излучении. Поэтому прежде, чем приобретать определенный теплый пол электрический под плитку, необходимо изучить оба варианта и выбрать один из них.

Системы активного сопротивления

Подобные конструкции представлены в виде отдельного кабеля или провода, уложенного в специальную подложку из сетки. Процесс нагрева осуществляется за счет того, что при прохождении через данный проводник электрический ток нагревает его до определенной температуры. Она зависит от напряжения сети, которое в свою очередь регулируется специальным прибором.

Сразу стоит отметить, что такой теплый пол электрический под плитку укладывают довольно часто. Дело в том, что он имеет свою площадь сечения, в зависимости от кабеля, которую можно спрятать в растворе при монтаже покрытия. Такие системы лучше всего использовать для установки непосредственно в стяжку или при использовании толстого слоя цемента.

Однако нужно отметить, что активное сопротивление нельзя назвать экономным. Подобные теплые полы электрические цены имеют довольно высокие, а если учесть большое потребление энергии и дорогой монтаж, то можно сразу найти один из самых больших их недостатков.

Инфракрасные системы

Данные конструкции представлены в виде металлических пластин, которые запаяны в пластиковую пленку и имеют вид рулонных материалов. Они отлично защищены от воздействия влаги, и при физической поломке из строя выходит только небольшой участок секции. При этом такой теплый пол электрический под плитку подходит просто идеально, поскольку его толщина менее миллиметра, и при монтаже не придется осуществлять дополнительных работ.

Также важно упомянуть и о том, что данные изделия считаются самыми экономными. Потребление энергии в них минимальное, что в сочетании с относительно небольшой ценой самого изделия вполне устраивает людей, оперирующих небольшим бюджетом.

Очень важно помнить, что под плитку создаются специальные модели таких систем. Они имеют своеобразные прорези для сцепки пола с финишным покрытием. Обычные пленки могут вызывать определенные проблемы при монтаже.

Достоинства и недостатки

• Практически все минусы теплых электрических полов заключаются в том, что в отличие от водяных систем подобного типа их экономными назвать нельзя. Даже инфракрасные типы устройств при постоянной эксплуатации могут привести к значительным затратам. Именно поэтому к ним прибегают только в тех случаях, когда нельзя использовать обогрев водой.
• Самым большим достоинством таких устройств является то, что они очень просты в монтаже. Установить теплый пол электрический своими руками может даже начинающий мастер, не прибегая к формулам теплообмена или расчетам контуров.
• При механическом повреждении в процессе эксплуатации не возникает опасность затопления, а ремонт можно выполнить самостоятельно. Однако он потребует демонтажа плитки в данном месте.
• Обычно теплые полы электрические отзывы имеют самые положительные. Это связано с простотой их эксплуатации и возможности контролировать степень нагрева с точностью до градуса. Этим не могут похвастаться водяные системы.

Выбор конкретной модели

Все теплые полы электрические цены имеют относительно небольшие. При этом существует просто огромное количество моделей, которые отличаются по своим параметрам и внешнему виду. Учитывая это, рекомендовать конкретный вид подобных систем просто не иметь смысла, но если монтаж будет выполняться собственноручно, то стоит обратить внимание на готовые системы, как говорится – «из коробки».

Они продаются со всеми необходимыми элементами и могут быть собраны за несколько минут. При этом производители таких изделий выпускают их из расчета на определенную квадратуру. Это позволяет создать теплый пол электрический своими руками даже начинающему.

Профессиональные мастера обычно советуют для подобных работ использовать пленочные изделия инфракрасного типа, поскольку они довольно тонкие, и защищены от влаги. При этом именно под плитку нужно приобретать изделия на углеродной основе, так как при повреждении она не подвергается коррозии, в отличие от биметаллических нагревателей. Однако легче работать с матами на основе сетки.

Монтаж

Процесс установки подобных систем можно разделить на несколько этапов. При этом некоторые из них зависят от исходного состояния поверхности. Также каждая конкретная модель может иметь свои особенности, которые тоже нужно учитывать, чтобы получить лучший электрический теплый пол с максимальной отдачей.

Подготовка поверхности

Пол для монтажа должен быть идеально ровным. Некоторые инструкции к конкретным моделям допускают небольшие перепады в 5 мм на квадратный метр. Однако лучше всего производить монтаж электрического теплого пола только после выравнивания.

Если перепады на поверхности небольшие, и нет желания тратить время на ожидание высыхания цементного раствора, то стоит использовать нивелирующие смеси. Они довольно просты в работе и создают практически идеальную поверхность.

Важно упомянуть о том, что под нагревом стяжка может расширяться, и в результате этого появятся дефекты. Поэтому перед ее изготовлением по периметру стен устанавливается демпферная лента. Она компенсирует коэффициент расширения.

Утепление

Любой монтаж электрического теплого пола предполагает установку утеплителя. Это делается не для того, чтобы создать препятствие холодному воздуху, идущему снизу, а в целях сохранения температуры внутри помещения. Дело в том, что нужно прогревать саму поверхность, а не плиту под ней.

Учитывая это, для такой работы стоит выбирать утеплитель с дополнительной прослойкой из светоотражающего материала. Укладывают его так, чтобы отражатель был сверху, то есть отбивал инфракрасное излучение, которое выдают теплые полы электрические. Цены на подобную продукцию бывают довольно высокие, но экономить на этом не стоит.

Профессионалы рекомендуют использовать в качестве утеплителя тонкие вспененные материалы с дополнительным покрытием из фольги. При этом существуют такие модели, которые специально были разработаны именно для этих целей, и их обратная сторона имеет нанесенный клей для простоты фиксации.

Укладка

Дальнейший монтаж заключается в том, что необходимо расстелить на поверхности нагревательные элементы в пленке или сетке. Это делают в соответствии с инструкцией к выбранной модели. Если используются инфракрасные элементы, то зафиксировать их можно с помощью специального скотча, а нагревательный кабель на сетке можно зажать степлером.

Типовая укладка электрического теплого пола предполагает, что будет покрыта вся поверхность. Однако если необходимо создать только определенную зону, то нагреватели размещают на площади, которая превышает ее на 5 см с каждой стороны.

Все нагревательные маты или пленку располагают так, чтобы они не накладывались друг на друга. При этом стыки заделывают с использованием специальной ленты со светоотражающей поверхностью. Ее же можно применять и для фиксации всех необходимых элементов.

Далее, нужно установить термопару или другое устройство, предназначенное для измерения температуры, если это предусмотрено в конкретной модели. Обычно ее монтируют по центру помещения или в самом важном месте участка. При этом отвод проводов делают с той же стороны, с которой и подключают питание к нагревательным элементам.

Все провода, входящие наружу, нужно поместить в специальную защиту, располагающуюся в месте монтажа плитки. Это необходимо для того, чтобы при расширении покрытия в результате нагрева их не повредило. Поэтому в комплект к подобным системам всегда включают специальные переходники.

Систему управления на данном этапе можно не устанавливать, но обязательно следует произвести пробное подключение и выполнить проверку на работоспособность. При этом дальнейший монтаж можно выполнять только после того, как произойдет полное остывание нагревательных элементов.

Финишные работы

На заключительном этапе нужно произвести укладку самой плитки. При этом если ее монтируют на пленку, то сначала стоит застрелить сетку, которую фиксируют скотчем. Для матов с кабелем этого можно не делать.

Технологию монтажа плитки описывать не имеет смысла, поскольку особых отличий она не имеет. Главное, оставить зазор между стеной и покрытием минимум в 5 мм. Это компенсирует расширение при повышении температуры.

После всего нужно выполнить подключение управляющего устройства, которое будет контролировать теплые полы электрические. Отзывы пользователей сходятся на том, что располагаться оно должно возле входа в помещение на уровне выключателей. Соединение проводов и термопар выполняют по схеме, которая прилагается к выбранной модели.

Производить запуск устройства можно только после того, как застынут швы на плитке. В противном случае будет нанесен урон финишному покрытию, который проявится только в процессе эксплуатации. Учитывая это, стоит подождать пару дней, после чего и включать нагрев.

www.syl.ru
