Дюбеля для бетона: виды и монтаж

Дюбель – качественный элемент для крепления бетона. Может применяться не только к бетону – рассчитан также на камень, кирпич. Дюбели вместе с анкерами считаются наиболее оптимальным вариантом для настенного крепления бытовых предметов. Анкерное изделие имеет отличие от дюбельного: оно является комбинированным элементом для крепежа, в то время как дюбель закрепляется лишь в основании. Вместе с самозакреплением анкерный элемент также имеет свойство надежно удерживать конструкцию, поэтому подходит для более массивных предметов.

Дюбельные элементы способны удерживать менее тяжелые сооружения, чем анкерные, однако они отлично подходят для крепления полок, шкафчиков, небольшой настенной техники.

Классические дюбеля для бетонных поверхностей

Естественно, дюбельный крепеж разнообразных предметов на бетоне должен быть качественным. Классическим вариантом считается втулка из пластмассы с наличием насечек по длине и так называемыми «усами», используемыми, чтобы не допустить проворачивания крепежа через отверстие.

Главный элемент подобного крепления – специальный стержень, способствующий прочности закрепления в стене, ибо при его использовании происходит расширение втулки в отверстии для монтажа. Классическое крепление также довольно легко демонтировать. Насечки, имеющиеся на стержне, облегчают выкрутку отверткой.

Вернуться к оглавлению

Область применения

Настенные полки крепятся к стене с помощью дюбелей.

Применение подобного типа крепежа целесообразно в различных сферах. Он является той важной деталью, которой сложно отыскать замену. При ремонте в квартире множество бытовых устройств и предметов интерьера – вытяжка, настенные шкафы, мебель для кухни – должны быть подвешены и укреплены именно на стене. Держатся они как раз благодаря применению дюбелей – надежных монтажных элементов.

Вернуться к оглавлению

Отличительные особенности

У дюбеля для бетона немало отличий от кирпичного. Необходимо ознакомиться с ними, ведь ответственное отношение к работе, анализ информации о дюбелях повлияют на итог монтажа. Дюбели для твердых материалов желательно не использовать на кирпичных поверхностях. Для подобных кладок существует крепеж с определенными особенностями и отличиями от бетонного. Размеры втулки в данном случае удлинены, она состоит из двойного распора – для увеличения надежности крепления, ведь хотя бы один распор гарантированно попадет на твердую поверхность и зафиксируется на ней.

Бетонные конструкции предполагают гвоздь в качестве стержня, в кирпичных конструкциях используются шпилька, саморез либо другие составляющие дюбельного крепежа. Длина стержня имеет большое значение. Слишком длинный крепежный элемент может стать причиной монтажных трудностей.

Гвоздь, использующийся для бетонных сооружений, работает по-другому. Принцип подразумевает забивание гвоздя в отверстие, и это простейший способ работы с бетоном, который экономит много времени. Если же использовать данную методику с кирпичными сооружениями или конструкциями из других рыхлых материалов, поверхность просто-напросто разрушится, и желаемого эффекта такой способ не даст.

Вернуться к оглавлению

Особенности монтажа

Если тщательно изучить методику, можно сделать качественные крепежи на бетоны в домашних условиях. Естественно, непросто заниматься этим, если не имеется должного опыта, однако есть простой и эффективный способ монтажа дюбеля, применяемый к кирпичным конструкциям. Монтажники тяжелых конструкций успешно используют данный способ.

Для подготовки понадобятся некоторые инструменты: перфоратор, сверло для него, сухой клей, дюбель. Может пригодиться электродрель.

Схема монтажа дюбель-гвоздя.

Сначала необходимо аккуратно просверлить круглое отверстие ( размер сверла должен обязательно совпадать с размером дюбельного крепежа). После нужно тщательно прочистить “дыру”, где могли остаться куски материала и строительная пыль, избавиться от всевозможных препятствий, с которыми может столкнуться входящий в отверстие дюбель. Затем следует нанести клей, воспользовавшись либо гвоздем, либо длинным карандашом, и после того, как клея будет достаточно, вставить дюбель. Необходимо подождать около суток, чтобы клей схватился вокруг крепления.

Когда высохнет клей, нужно заняться непосредственно монтажом. Крепеж должен плотно прилегать к стенкам отверстия, чтобы болт, используемый для монтажа, закручивался с некоторыми усилиями. Это гарантирует прочность такого типа соединения. Подобный способ конструирования крепежа успешно употребляется и в работе с другими материалами. Например, если к газобетону приклеить металлические дюбеля, они замечательно продержатся на данной поверхности.

Вернуться к оглавлению

Виды дюбелей

Есть довольно большое количество дюбелей для бетона, но следует рассказать о самых известных и эффективных:

  • распорный;
  • бабочка;
  • универсальный;
  • гвоздь;
  • фасадный;
  • химический;
  • КВТ;
  • GB.
Вернуться к оглавлению

Распорный

Распорный тип дюбеля действенно работает при монтаже жестких сооружений. Данный вид отличается от других формами и величиной шурупов. Чаще всего они имеют форму шифера, что способствует забиванию дюбелей в бетонную поверхность с помощью молотка.

Гильзы, то есть крепежные детали трубчатой либо цилиндрической формы, также бывают разнообразными. Некоторые имеют два распора, некоторые – три. В большинстве случаев они содержат шипы, являющиеся залогом надежного фиксирования.

Вернуться к оглавлению

Бабочка

Обычно такой тип используется для работы с тонкими стеновыми покрытиями. Гильзу вставляют в отверстие, и ее тыльная сторона сворачивается вследствие вставки шурупа в бетон. Таким образом дюбель фиксируется в стене.

Вернуться к оглавлению

Универсальный

Этот крепеж имеет много общего с распорным типом, фиксация осуществляется по типу «бабочки». Его особенностью является распространенность использования для разнообразных стеновых поверхностей.

Вернуться к оглавлению

Гвоздь

Такой крепеж предназначается для приклеивания к бетону конструкций из разных материалов. Конструкция гвоздя подразумевает забивание его в стену. Вколачивание гвоздя часто проводят при помощи молотка, однако лучше сделать это специальным пистолетом.

Вернуться к оглавлению

Фасадный

Фасадный вид используют для монтажа теплоизоляционных конструкций. Имеет нечто общее с распорным типом, однако такой дюбель несколько длиннее, его “шляпка” больше. Гильза и стержень произведены из материалов, стойких к ударам.

Вернуться к оглавлению

Химический

Подобный тип крепежа не совсем обычен. В его состав входит специальная капсула, содержащая химические вещества, и, соответственно, шуруп из металла. Используется при работе с пенобетоном. При вкручивании данного дюбеля химикаты выполняют функцию клея, поэтому необходимо ждать, пока основа застынет. Обычно на это уходит от пары часов до суток.

Вернуться к оглавлению

КВТ

Работает исключительно с газобетонными поверхностями. Необычен такой тип своей широкой резьбой, гарантирующей прочность при использовании подобных дюбелей на пористых поверхностях.

Вернуться к оглавлению

GB

Данное крепление используется со стеновыми блоками из полистиролбетона. Гильза похожа на распорную, но спиралевидного вида. GB выдерживает серьезные нагрузки. По этой причине его эффективно применяют с такими конструкциями, как подвесные шкафы, вытяжки, полки и другими и тяжелыми бытовыми предметами.

Вернуться к оглавлению

Вывод

Для того, чтобы выбрать подходящий крепеж, необходимо тщательно изучить предоставляемый рынком выбор, узнать, какому дюбелю стоит отдать предпочтение. Также следует разобраться с технологией монтажа и внимательно следовать ей согласно основным строительным правилам.

Дюбеля для бетона: выбор и монтаж

Дюбеля для бетона – оптимальный вариант крепления разнообразных конструкций к основанию, характеризующийся прочностью, надежностью, способностью выдерживать значительные нагрузки. Чтобы такой крепеж обеспечил качественное и долговечное крепление, дюбель нужно правильно выбрать среди большого разнообразия конструкций, а также верно смонтировать.

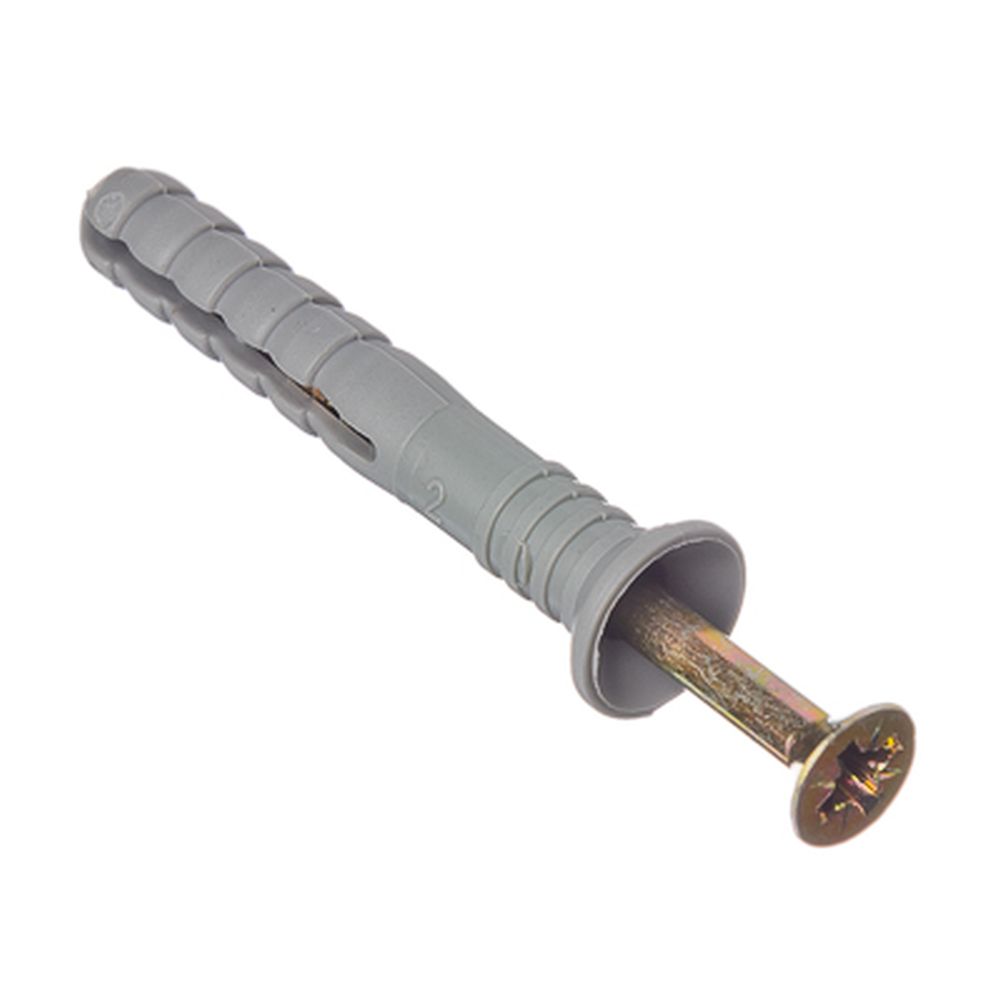

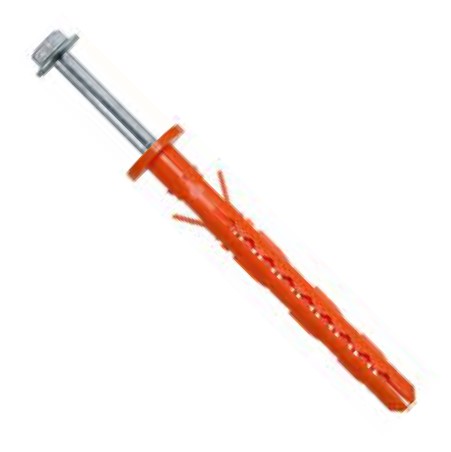

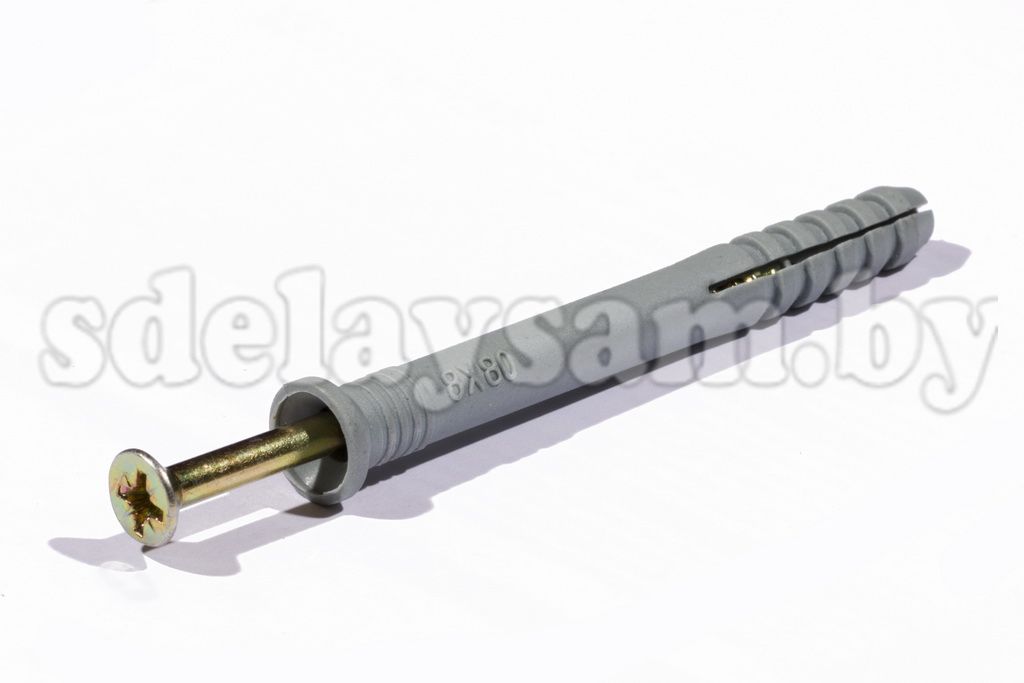

Классический дюбель-гвоздь для бетона представляет собой пластмассовую втулку в виде цилиндра с расположенными по всему корпусу насечками и выступами (они предотвращают выпадение и расшатывание, проворачивание крепежа), в которую вставляется гвоздь или саморез из металла.

Но сегодня на рынке можно найти очень много разновидностей данного типа крепежа, выполненных из тех или иных материалов, предназначенных для определенных поверхностей, нагрузок.

Дюбель по бетону может быть выполнен с манжетой из металла и его сплавов, разных видов пластмассы (нейлон самый прочный, также используются полиэтилен, полиамид), с защитными покрытиями. Пластмассовые крепежи не боятся коррозии, выступают в роли диэлектриков, но обеспечивают менее надежное и прочное крепление, чем металлические аналоги.

Крепежи для бетонной стены

Определяя, какой дюбель лучше для бетона, необходимо рассматривать крепежи только для этого материала, так как они отличаются определенными особенностями. Так, дюбель для кирпича не подойдет для крепления в бетонный монолит и наоборот. Также значение имеет структура поверхности – обязательно учитывают пористость монолита, наличие в нем полостей.

Дюбель-гвоздь по бетону и кирпичу отличается втулкой – в бетон классический гладкий крепеж можно просто вогнать (забить) в монолит, качественно и быстро, без применения особых методик и затрат времени, сил, финансов. В кирпиче или газобетоне, к примеру, втулка без распорных элементов попросту разрушит посадочное отверстие из-за наличия полостей, рыхлости материала.

Маркировка дюбеля всегда включает описание типа материала, для которого подходит крепеж: для бетона нужно выбирать соответствующие элементы и никак иначе.

Материал для изготовления крепежа

Дюбель для бетона может быть сделан из металла, пластмассы. Металл гарантирует прочность и жесткость, отличается большей несущей способностью. Пластмассовые крепежи не подвержены коррозии, обладают большей эластичностью и вязкостью, поэтому легко деформируются и даже при таких воздействиях крепеж не разрушается.

Все пластмассовые нагели горят даже после того, как источник пламени удален. Поэтому на пожароопасных объектах данный тип крепежа не используется.

Пластмассовые дюбели для бетона:

  • Полиэтиленовые – стойкие к кислотам, легкие, обеспечивают прекрасную вязкость, не боятся деформации, выступают диэлектриком. Со временем материал может стареть, растрескиваться. Холодостойкий – крепежи можно использовать при морозе до -40 С.
  • Полипропиленовые – к холоду менее стойкие, но дают большую износоустойчивость и твердость. Материал стойкий к нагреву – деформируется лишь при температуре от +140 С. Тоже может растрескиваться.
  • Полиамидовые (нейлоновые) дюбеля по бетону – прочные, жесткие, вязкие, стойкие к вибрациям, не боятся механических повреждений, обладают хорошей износостойкостью. Такие дюбеля считаются наиболее надежными и прочными, но обладают одним недостатком – гигроскопичностью, поэтому исключают возможность монтажа в мороз и при высокой влажности.

Дюбеля металлические для бетона по строению и форме мало чем отличаются от крепежей из пластика, но представлены в меньшем ассортименте. Металл отличается жесткостью и прочностью, но вязкость и упругость у него меньше, поэтому при деформациях теряет свойства.

Металлические дюбель-гвозди по бетону:

  • Оцинкованная и нержавеющая сталь– не боятся коррозии, обеспечивают надежное жесткое соединение.
  • Специальные сплавы с хромом, титаном, бронзой, латунью – долговечны, отличаются особой стойкостью к коррозии, стоят дорого, поэтому актуальны лишь для отдельных случаев, особо важных крепежей.

Особенности монтажа

Чтобы вбить дюбель в бетонную стену, не обязательно приглашать мастеров. Все можно сделать самостоятельно. Понадобятся такие инструменты и материалы: сам дюбель определенной конструкции, острый гвоздь, электрическая дрель и победитовое сверло (возможно использование перфоратора), изолента, небольшой молоток.

Основные этапы выполнения крепления:

  • Место установки намечается после тщательного проектирования.
  • Ножовкой, гвоздем или чем-либо еще выполняется небольшое углубление на отмеченном месте.
  • Выбирается сверло для электрической дрели соответствующего диаметра – оно должно точно подходить размеру шурупа и требуемого отверстия под него. В отверстие дюбели должны вводиться с усилием, чтобы закрепиться внутри надежно. На сверле желательно сделать отметку куском изоленты по глубине отверстия с небольшим запасом, чтобы ограничить сверление. Дрель должна находиться строго перпендикулярно поверхности. Выполняется отверстие.
  • Из дырки нужно удалить пыль, мусор, крошку – лучше это делать пылесосом, но можно использовать все, что угодно.
  • Далее в отверстие аккуратно монтируется пластмассовый или металлический дюбель для бетона, сильными точными движениями забивается молотком до максимального упора, в него ввинчивается шуруп (если шурупы предполагаются в комплекте конструкции).

Выбор дюбеля

При выборе дюбелей для бетона учитывают условия эксплуатации, предполагаемые нагрузки, тип материала, другие особенности крепежа.

Как выбрать дюбеля по бетону:

  • Для конструкций с большим весом выбирают дюбеля с глубиной крепления минимум 85 миллиметров.
  • Горизонтальная фиксация требует глубины крепления минимум в 30 миллиметров, диаметра дюбеля снаружи от 7 до 11 миллиметров.
  • При обустройстве подвесных потолков, осветительных приборов, где основная нагрузка идет снизу, крепежи должны быть выполнены с поперечными насечками и разной длины распорными усиками.
  • При выборе дюбеля в готовое отверстие нужно следить за тем, чтобы диаметр (мм) крепежа и отверстия был одинаков. Если диаметр отверстия больше и дюбель войдет без усилия, крепеж может расшататься.
  • В слабых стенах дюбели выступают в качестве смягчающей прокладки. Крепление должно плотно прилегать к крепежу, чтобы нагрузка равномерно распространялась по изделию.
  • В зависимости от нагрузки выбирают размеры дюбель-гвоздей для бетона – чем больше диаметр и длина, тем надежнее крепление. Точные параметры можно просмотреть в специальных таблицах или в маркировке изделия.
  • Для старого бетона лучше применять универсальное крепление, так как в монолите могут быть пустоты.

Виды дюбелей

Перед тем, как забить в бетонную стену дюбель-гвоздь, необходимо тщательно изучить конструкции и особенности всех существующих креплений, чтобы выбрать единственно правильный вариант. Наиболее эффективными и популярными считаются: распорные, химические, фасадные, типа гвоздь, бабочка, КВТ, универсальные, GB и т.д. Есть саморезы для бетона без дюбелей.

Классические

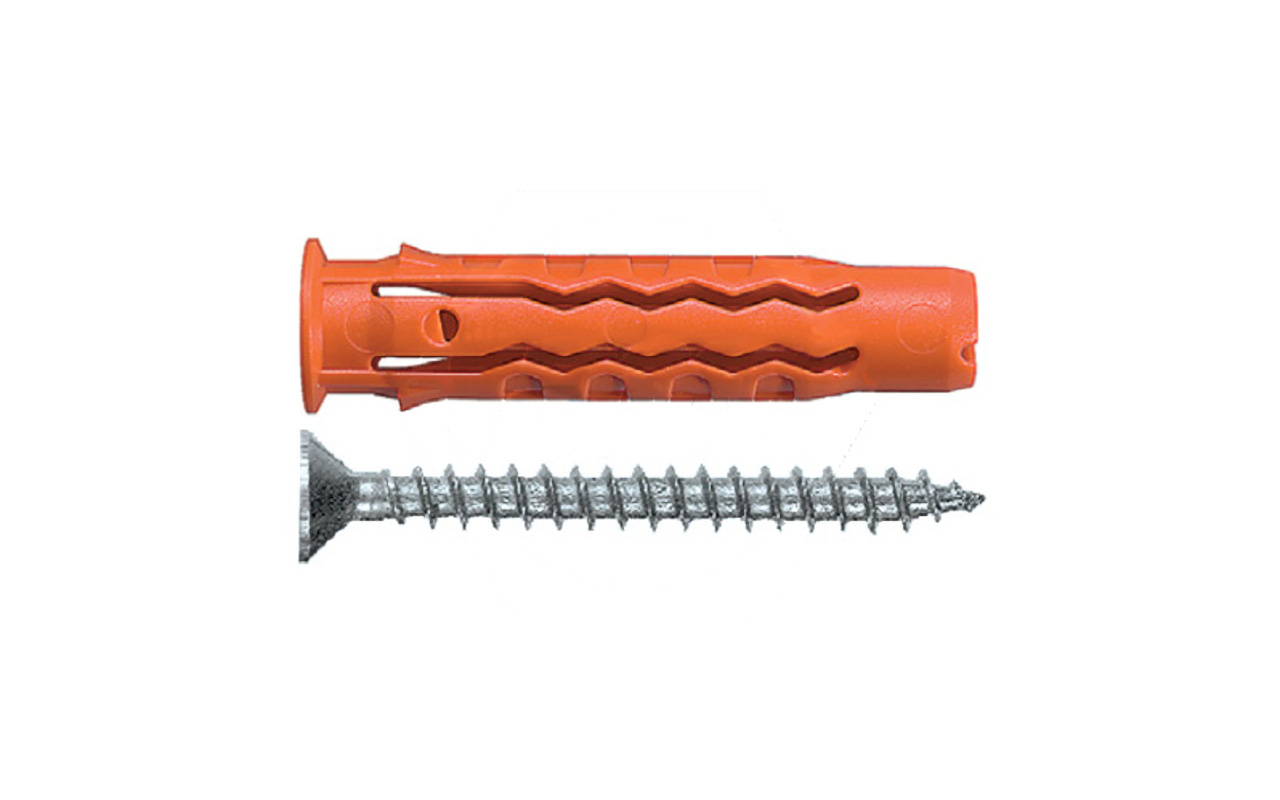

Такая конструкция представляет собой пластмассовую втулку с насечками по всей длине и усиками, а также вставляемый в нее специальный стержень, который гарантирует прочность и надежность крепежа. При забивании стержня во втулку пластмасса расширяется в отверстии, гарантируя качественное крепление.

Саморез в бетон без дюбеля

Дюбель-саморез для бетона выполняется с переменной резьбой, вкручивающейся прямо в монолит. Сначала, как обычно, сверлят отверстие меньшего диаметра, потом закручивают нагель, в процессе чего переменная насечка расширяет полость, а резьба фиксирует саморез.

Крепеж отличается высокой несущей способностью, прочностью, демонтируется очень трудно, в связи с чем относится к виду стационарных крепежей.

Распорный

Такой дюбель подходит для крепления жестких конструкций – обычно выполнен в виде шифера, забивается в монолит молотком. Могут быть разными и крепежные детали (в виде цилиндра или трубчатой формы), распорок может быть 2-3, с шипами. Соединение получается крепким, подходит для рыхлых материалов, с пустотами.

Бабочка

Такой вариант подходит, когда выполняется крепление дюбель-гвоздями к бетонной стене, которая очень тонкая. Гильза крепится в отверстие, а тыльная ее сторона в процессе вставки шурупа в бетон сворачивается, что надежно фиксирует дюбель.

Универсальный

Универсальные дюбеля металлические для бетона напоминают распорные. В пустотелых стенах в процессе вворачивания гвоздя гильза заворачивается в узел, фиксируя крепеж по типу «бабочки». Одно и то же крепление допускается использовать для самых разных типов монолита.

Гвоздь

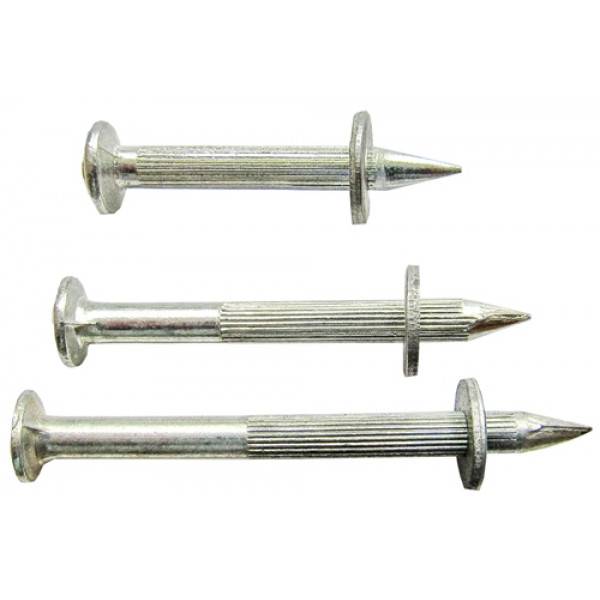

Обычный крепеж, просто забивается в стену молотком либо специальным пистолетом.

Фасадный

Используется для монтажа различных теплоизоляционных конструкций. Похож на распорный, но обладает большей длиной и большей шляпкой. Стержень и гильзу делают из ударостойких материалов.

Химический

Данный тип крепежа отличается от всех остальных. В составе конструкции есть капсула с клеем и металлический шуруп. Обычно используют такой крепеж для газобетона.

Сначала в отверстие вставляется соответствующая его размерам капсула, разбивается, из нее наружу выходит клеящее вещество, в него вставляется металлический стержень.

КВТ

Актуален только для газобетонных монолитов. Обладает широкой резьбой, которая гарантирует качественное крепление в пористых структурах.

GB

Обычно такие изделия используют в работе с полистиролбетоновыми блоками. Гильза чем-то напоминает распорную, но выполнена в виде спирали. Дюбель способен выдерживать серьезные нагрузки, поэтому его можно использовать для крепления вытяжек, подвесных шкафов, разного типа полок и бытовых предметов с большим весом, техники.

Особенности демонтажа

Выбирая, какой дюбель хороший, а какой не подходит для поставленной задачи, необходимо учитывать и возможность демонтажа. Если есть вероятность, что в будущем крепление нужно будет удалить, желательно об этом подумать до его монтажа.

Чтобы быстро и правильно выполнить демонтаж, понадобятся самые разные инструменты, которые обычно есть в арсенале любого мастера. Некоторые виды дюбелей (химический, к примеру) демонтировать невозможно).

Как демонтировать дюбель:

  • Для удаления обыкновенного пластмассового дюбеля достаточно найти саморез соответствующего размера. Саморез вворачивают на 2/3 в сам дюбель, головку шурупа аккуратно зажимают плоскогубцами, потом вместе с дюбелем вытаскивают из монолита. В некоторых случаях достаточно будет и штопора.
  • Шляпку самореза, который вставлен в дюбель, можно поддеть гвоздодером. Тут нужно следить за тем, чтобы рабочая часть самореза в самом отверстии прилегала плотно.
  • Самодельные дюбели из дерева вынимают по частям – сначала дробят кусок древесины (проще всего вдоль волокон) на отдельные куски, используя стамеску (лучше с тонким лезвием) и молоток. После того, как дюбель разрушен, его поддевают шилом, острым ножом либо гвоздем и вытаскивают из гнезда.
  • Прочно сидящий в монолите дюбель в некоторых случаях проще не демонтировать вообще – лучше срезать выходящую на поверхность часть, тщательно замазать углубление гипсом и аккуратно выровнять.
  • Если в дюбеле застряла часть шурупа, понадобится нагретый паяльник. Сначала пластиковая основа дюбеля аккуратно плавится, потом обломок крепежа поддевают круглогубцами либо кусачками и удаляют.
  • Металлический дюбель, который в бетон забивался строительным пистолетом, сначала обрабатывают сильными частыми ударами молотка, воздействуя на выступающую часть изделия с разных сторон. Обычно в процессе анкерный дюбель расшатывается и его легко можно удалить. Если же расшатать трудно, рядом можно сделать углубление сверлом с наконечником из твердого сплава или металлическим пробойником. Благодаря круговой воронке площадь сцепления крепежа со стеной уменьшится, удалить его будет легче.

Дюбеля для бетона сегодня на строительном рынке Москвы и области, других регионов представлены в большом разнообразии, поэтому найти крепеж, точно соответствующий требованиям и условиям эксплуатации, не составит труда. Главное – выбирать надежных поставщиков и ориентироваться на качество продукции.

металлические дюбели-гвозди и пластиковые для крепления в бетонной стене. Как их вытащить и забить?

Для прочного закрепления конструкций любого типа на бетонной поверхности применяется дюбельный крепеж. Этот вариант крепления, помимо простоты, отличается способностью выдерживать большие весовые нагрузки и надежно закрепляется в бетонном материале. С помощью этого приспособления выполняются долговечные монтажные узлы креплений, которые при необходимости можно подвергнуть и процессу демонтирования.

Особенности

Дюбель для бетона имеет отличие от кирпичного варианта. Его не применяют на пустотелых кирпичных блоках кладки, так как надежного крепления в этом случае конструктив дюбеля дать не сможет. Дюбель по бетону используют как для наружных, так и для внутренних работ. Его применяют для крепления небольших полок и крупногабаритных конструкций, используют с целью монтажа подвесного каркаса для потолка, выполняют крепление для люстры и так далее. В качестве рабочей поверхности дюбель может быть использован для железобетона, для полистиролбетона, а также для ячеистого пенобетона.

Внешне крепление выглядит как втулка из пластмассы, выполненная в форме цилиндра, на поверхности которого равномерно расположены специальные удерживающие насечки и выступы. С их помощью крепеж удерживается в границах заранее подготовленного в материале отверстия, не расшатывается и не выпадает. Внутрь цилиндра вставляется длинный саморез или специальный гвоздь, выполненный из прочного стального сплава с легированием.

Крепеж в цилиндр может вкручиваться отверткой или забиваться при помощи молотка.

Некоторые модели дюбеля по бетону могут иметь специальную стальную манжету либо ее делают из полимерных материалов – она защищает рабочую поверхность стены, а также подготовленное отверстие и усиливает прочность крепежного соединения. Пластиковые полимерные крепежи хороши тем, что они не подвержены действию коррозии, они не проводят через себя электрический ток, но в то же время гарантируют надежную сцепку с бетоном, благодаря особенностям свой конструкции.

Крепежные дюбельные материалы, применяемые для бетонных поверхностей, по своему составу могут быть полностью металлическими и мало чем отличаются от крепежа, сделанного из полимерных пластиков. Однако стоит заметить, что выбор у металлических крепежей значительно меньше, чем у их пластиковых аналогов. Кроме того, металлический материал считается слишком жестким, непластичным и трудным в установке, а при выполнении монтажных работ такой вариант нередко подвергается деформации при неумелом обращении и приходит в негодность.

Обзор видов

Конструкция дюбеля для бетона, как мы уже говорили, бывает двух видов – различают забивные модели и вкручивающиеся. Определить, какой из них лучше, позволяет практика применения. У каждого мастера имеется свое мнение по этому вопросу, хотя по сути оба эти способа обеспечивают хорошую надежность.

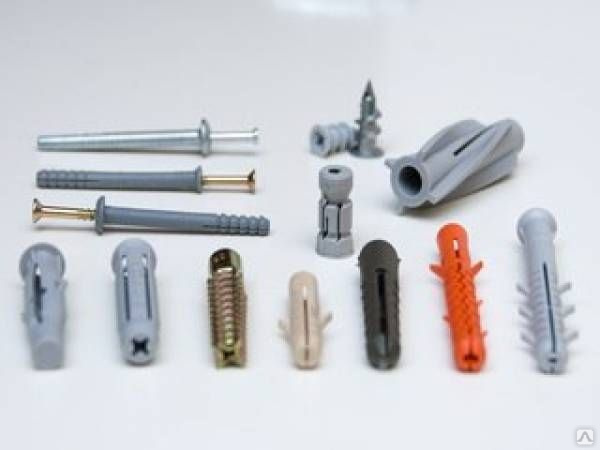

Наиболее распространенными и востребованными видами крепежа для бетонных поверхностей являются следующие варианты.

Распорные

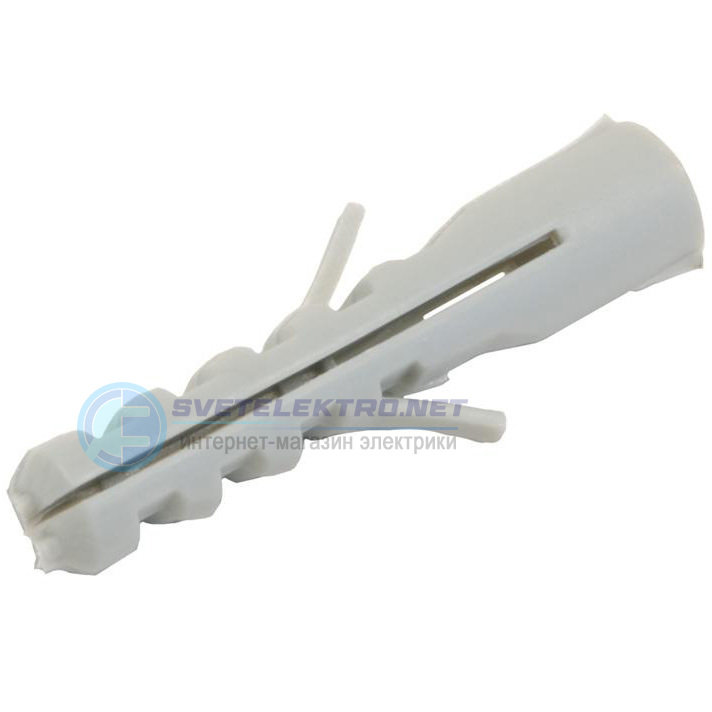

Этот тип бетонного дюбеля применяется для фиксации к монолитной поверхности жестких и крупногабаритных конструкций. Например, для монтажа асбоцементного листа, когда крепеж забивается в материал при помощи молотка. Само крепление в данном варианте может быть сделано в виде сквозной трубки либо замкнутого у основания цилиндра. Крепеж имеет 2-3 распорки в виде шипов.

Применение распорного дюбеля по бетону дает прочное крепежное соединение, которое успешно можно использовать даже для рыхлых структур с наличием в них пустот.

«Бабочки»

Этот тип крепления применяется в том случае, когда необходимо закрепить конструкцию к тонкостенной поверхности из бетона. Гильза крепежа вводится в подготовленное отверстие, а обратная ее сторона во время монтажа шурупа сама сворачивается, тем самым плотно закрепляя конструкцию крепежа в стене.

Универсальные

Внешне универсальный тип похож на распорный вариант дюбеля. Когда он попадает в пустотелую стену, при вворачивании шурупа гильза крепежа сворачивается, образуя узел, и крепление получается прочным и надежным.

Это приспособление можно использовать для многих вариантов бетонных материалов.

Гвозди

По своему строению это самый обыкновенный вид крепежа, когда в стену при помощи молотка забивают дюбель-гвоздь либо пользуются для этой цели специально предназначенным пистолетом.

Фасадные

Внешне такое приспособление похоже по своему строению на распорный вариант, хотя отличие состоит в размере шляпки шурупа – здесь она немного больше, а сам шуруп – длиннее. Чаще всего подобный тип крепления применяют для монтажа наружных конструкций при теплоизоляции фасада здания.

Гильза и шуруп в этом дюбеле выполнены из прочных к ударам материалов.

Химические

Применяется для монтажа конструкций на поверхности газобетонной стены. В составе крепежа имеется не только прочный шуруп из металла, но и капсула с клеем, которая в процессе вкручивания шурупа разрушается, и клей после застывания плотно фиксирует крепление в отверстии стены.

КВТ

Дюбель такой модели используется только для работы с газобетоном. Конструкция крепежа отличается от других аналогов более широкой резьбой – именно она и является гарантией того, что крепление будет прочно удерживаться внутри газобетонного монолита.

GB

Этот тип дюбеля предназначается для работы с полистиролбетоновыми поверхностями. Конструкция крепежной гильзы внешне похожа на распорную модель, но отличается от нее тем, что выполнена со спиральным закручиванием. Такое приспособление может выдержать очень большие весовые нагрузки, его рекомендуют применять для монтажа кухонных шкафов, вытяжек, полок, техники, габаритных каркасов и прочих тяжелых конструкций.

Что касается классики, то таким вариантом является пластмассовая цилиндрическая втулка, имеющая множество насечек, и усики, необходимые для создания распорки внутри стенового отверстия. Внутри цилиндра размещается шуруп – он и гарантирует надежность и долговечность выполненного крепежного соединения.

Во время забивания или вкручивания шурупа пластик цилиндра расширяется и занимает собой все свободное пространство подготовленного отверстия.

Материалы

Для изготовления крепежа в виде дюбеля используется металл и пластик. Сам шуруп, который вкручивается в гильзу – железный, а материал гильзы может быть металлический или пластиковый. Крепеж может быть седлан из нержавеющей или оцинкованной стали. Такие изделия не подвержены воздействию коррозии и гарантируют выполнение надежного и в то же время жесткого крепежного соединения.

Пластиковые дюбели для бетона подразделяются на следующие виды.

  • Нейлоновые – обладают вязкостью, а также устойчивы к воздействию вибрации. При помощи нейлоновых дюбелей получаются жесткие и довольно прочные крепления. Они имеют повышенную устойчивость к износу и не боятся механических повреждений во время установки. Хотя без недостатков тут не обошлось – такое приспособление очень гигроскопично, поэтому его не применяют для наружных работ в условиях чрезмерной влажности или низких температурных режимов.
  • Полиэтиленовые – легкий крепежный материал, стойкий к кислотной среде, имеет хорошую вязкость и не деформируется при монтаже. Со временем дюбель из полиэтилена может стареть и растрескиваться, при этом рассыпаясь и снижая уровень надежности крепления. Полиэтилен стоек к отрицательным температурным режимам и не боится монтажа на морозе.
  • Полипропиленовые – это универсальный материал, который стоек как к низким, так и к высоким уровням температурных режимов. Он обладает хорошей износоустойчивостью и обеспечивает твердое крепежное соединение. Материал долго сохраняет свои свойства, но со временем он растрескивается.

С точки зрения пожарной безопасности, нейлоновые, полиэтиленовые и полимерные крепления обладают высокой степенью горючести, поэтому на пожароопасных объектах такой тип изделий не применяют.

Размеры

Чтобы выполнить качественное крепежное соединение, необходимо правильно выбрать размер дюбеля. Каждое такое изделие имеет маркировку. Например, обозначение 6х40 обозначает, что у крепления диаметр составляет 6 мм, а его длина равна 40 мм. В настоящее время диаметры дюбелей по бетону находятся в диапазоне от 5 до 10 мм, а длина может быть от 25 до 160 мм. Минимальный размер дюбеля – 5х25 мм, а максимальный дюбель может быть представлен в размере 10х160 мм.

Размер крепежа выбирают исходя из той нагрузки, которую ему придется выдерживать. Чем больше нагрузка – тем больший диаметр и длину дюбеля нужно применять. Кроме того, выбор длины дюбеля зависит еще и от толщины закрепляемого материала. Чаще всего для бытовых нужд применяют дюбели размером 6х40, 6х60 и 6х80 мм.

Назначение и технические параметры дюбеля для бетона диаметрами 4 и 5 мм российского производства находятся под регламентом стандартов ГОСТ, остальные размеры диаметров попадают под регламент ТУ. Из нейлона делают дюбели диаметром 4-16 мм, а из полиэтилена изготавливают крепеж диаметром 5-10 мм

Эксплуатация

Инструмент для забивания или вкручивания дюбельного крепления состоит из электродрели, молотка и шуруповерта либо отвертки, тогда как, чтобы вытащить из бетонной стены дюбель, потребуются плоскогубцы. Алгоритм установки дюбеля выполняется в зависимости от того, какая бетонная поверхность предназначается для выполнения монтажа.

Вбить дюбель в плотную массу бетона можно следующим образом.

  • Предварительно в плоскости стены или потолка делают с помощи электродрели либо перфоратора отверстие нужного диаметра.
  • Глубина высверливаемого отверстия должна быть больше, чем длина дюбеля на 5 мм.
  • В готовое отверстие устанавливается дюбель. При необходимости его можно забить с помощью обрезиненного (если работаем с пластиковым изделием) или обычного (если работаем с металлическим корпусом) молотка.
  • Внутрь дюбеля вставляется шуруп – его надо вбить или закрутить так, чтобы специальный бортик не был прижат к плоскости поверхности стены.

Если вы работаете с универсальным типом дюбеля, то шуруп внутри него следует прокрутить дважды. Для монтажа дюбеля на пористую поверхность из пенобетона потребуется выполнить следующие действия.

  • В стене или иной рабочей поверхности предварительно высверливается отверстие, но во время работы нельзя использовать перфоратор, чтобы не разрушить материал пенобетона.
  • Диаметр сверла берут несколько меньше, чем диаметр устанавливаемого дюбеля. Глубина отверстия делается на 5 мм длиннее, чем размер крепежа.
  • В готовое отверстие отверткой аккуратно вкручивают дюбель и далее вставляют в него шуруп.

Подбирая вариант дюбеля для монтажных работ, следует всегда помнить еще и о том, будет ли возможность его демонтировать при необходимости. Пользоваться инструментом при демонтаже ненужного дюбеля следует следующим образом.

  • Потребуется найти саморез подходящего по размеру дюбеля диаметра. Саморез вкручивают наполовину в цилиндр дюбеля.
  • Берут плоскогубцы и зажимают шляпку самореза.
  • Раскачивающими движениями вынимают дюбель из отверстия в стене.

Если нет плоскогубцев или прилагаемых усилий недостаточно, чтобы вынуть дюбель, используют гвоздодер.

  • В дюбель вкручивают саморез примерно на 2/3 длины.
  • Шляпку саморезка поддевают при помощи гвоздодера. Создавая рычаг приложения усилия, дюбель аккуратно вынимают из стены.

Если дюбель крошится, его следует вынимать по частям, используя плоскогубцы. Иногда очень прочно установленный дюбель не представляется возможным достать из стены. В этом случае его там и следует оставить, но предварительно срезать выходящую наружу часть, а углубление затем можно закрыть при помощи раствора цемента либо алебастра. Бывают случаи, когда в дюбеле застревает обломок самореза. Достать его можно так.

  • Взять электрический паяльник и разогреть его. Установить паяльник возле дюбеля и жалом инструмента расплавить дюбель.
  • Далее потребуется гвоздодер или плоскогубцы, которыми поддевают обломанный крепеж и затем удаляют.

Чтобы удалить из стены старый дюбель, который был забит при помощи специального пистолета, потребуется взять молоток. С его помощью расшатывают дюбель в стене и вытаскивают его, вооружившись плоскогубцами или гвоздодером. Если этот способ не помогает, потребуется расширить отверстие, где расположен дюбель-гвоздь. Для этого потребуется правильно просверлить отверстие дрелью, чтобы оно было очень близко с тем местом, где установлен крепеж. В результате расширения воронки отверстий дюбель будет легко вытащить.

О том, как правильно завернуть дюбель в бетон, вы можете узнать ниже.

Дюбель для бетона и для кирпичной стены: размеры и монтаж

Материалы, отличающиеся плотной структурой и высокой твердостью, к числу которых относятся бетон, кирпич, природный и искусственный камень, активно используются не только в сфере строительства, но и при выполнении ремонтных работ. Именно поэтому вопрос о том, какие выбрать дюбеля для бетона и других твердых материалов, чтобы надежно закрепить на строительных конструкциях различные предметы, является очень актуальным.

Анкеровка в пустотелых керамических блоках требует использования крепежных изделий увеличенной длины

Крепежный элемент, который в процессе эксплуатации будет постоянно находиться под нагрузкой, должен быть правильно подобран не только по своим размерам, но и по другим параметрам. Только в таком случае он будет способен обеспечить высокую надежность и долговечность формируемого соединения.

Что собой представляет классический дюбель

Классическому дюбелю для бетона и других полнотелых материалов специалисты в сфере строительства и ремонта отдают предпочтение уже на протяжении длительного времени. Потребители часто называют его «дюбель-гвоздь». Крепежный элемент для бетона может быть изготовлен из металла, нейлона и различных видов пластика. Естественно, что изделия из разных материалов различаются по своим характеристикам и, соответственно, по области применения.

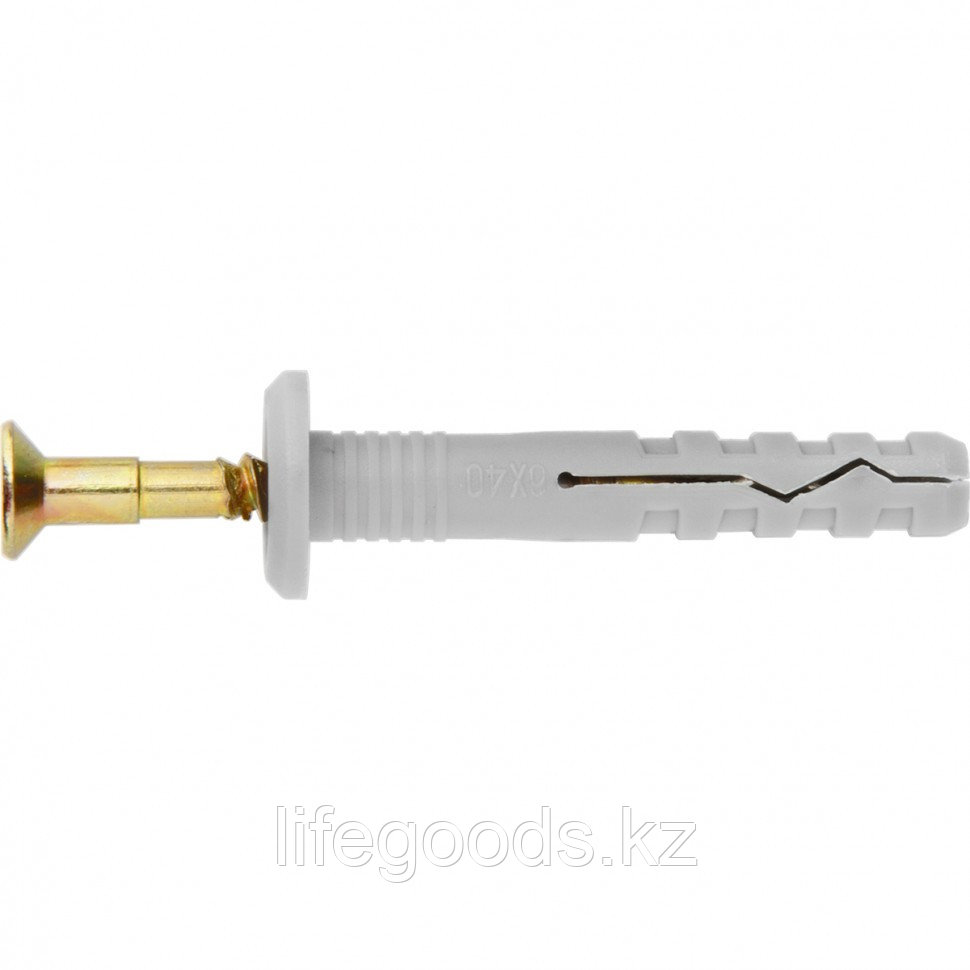

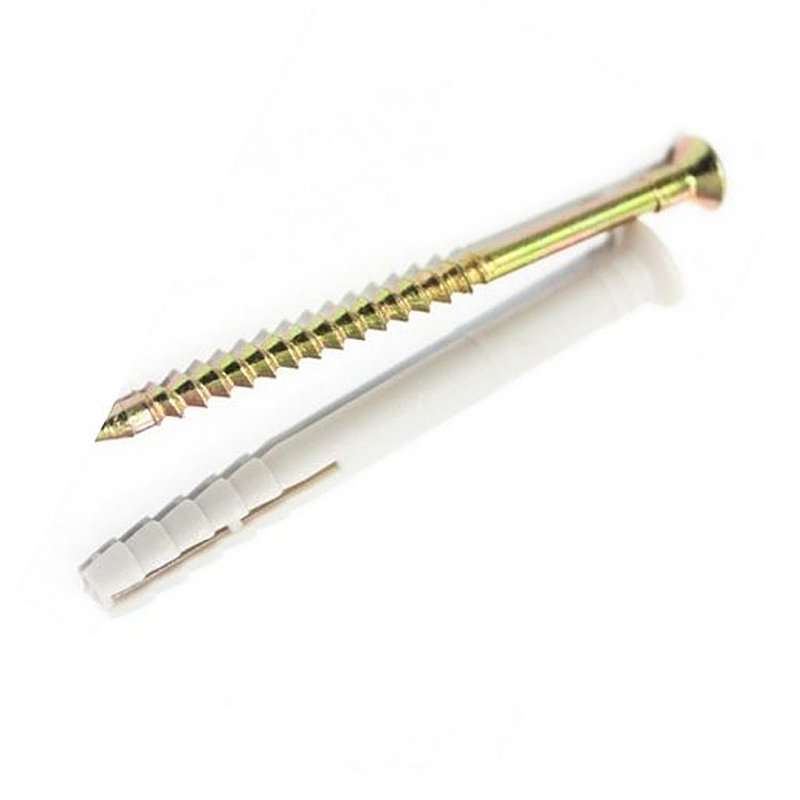

Полипропиленовый дюбель-гвоздь с потайным бортиком

Несущие способности дюбеля по бетону определяются его конструктивными особенностями. В классическом исполнении дюбель-гвоздь представляет собой втулку, по всей наружной поверхности которой выполнены специальные насечки, препятствующие проворачиванию такого элемента в отверстии в стене или в любой другой строительной конструкции. Препятствовать вырыву крепежного элемента из стены помогают специальные усы, которые за счет своей упругости постоянно находятся в разжатом состоянии. При вкручивании шурупа крепежный элемент разжимается за счет продольных прорезей на своей поверхности, что и обеспечивает высокую надежность его фиксации.

Параметры дюбель-гвоздей с грибовидным бортиком, используемых для сквозного монтажа (нажмите для увеличения)

Кроме дюбельного крепежа, работающего по механическому принципу, на современном рынке представлены дюбели для пористого бетона и других подобных материалов, фиксируемые в отверстиях за счет использования специального клеевого состава. Заполняя внутренние полости пористого материала, клеевой состав надежно фиксирует такой анкерный элемент в предварительно подготовленном отверстии.

Классический дюбель-гвоздь, предназначенный для бетона, является настолько универсальным крепежным изделием, что перечислить все сферы его применения достаточно сложно. С его помощью выполняют монтаж каркасов различного назначения, крепят к поверхности стен предметы мебели и интерьера, фиксируют на требуемом месте установки бытовую технику, а также решают целый перечень других ответственных задач.

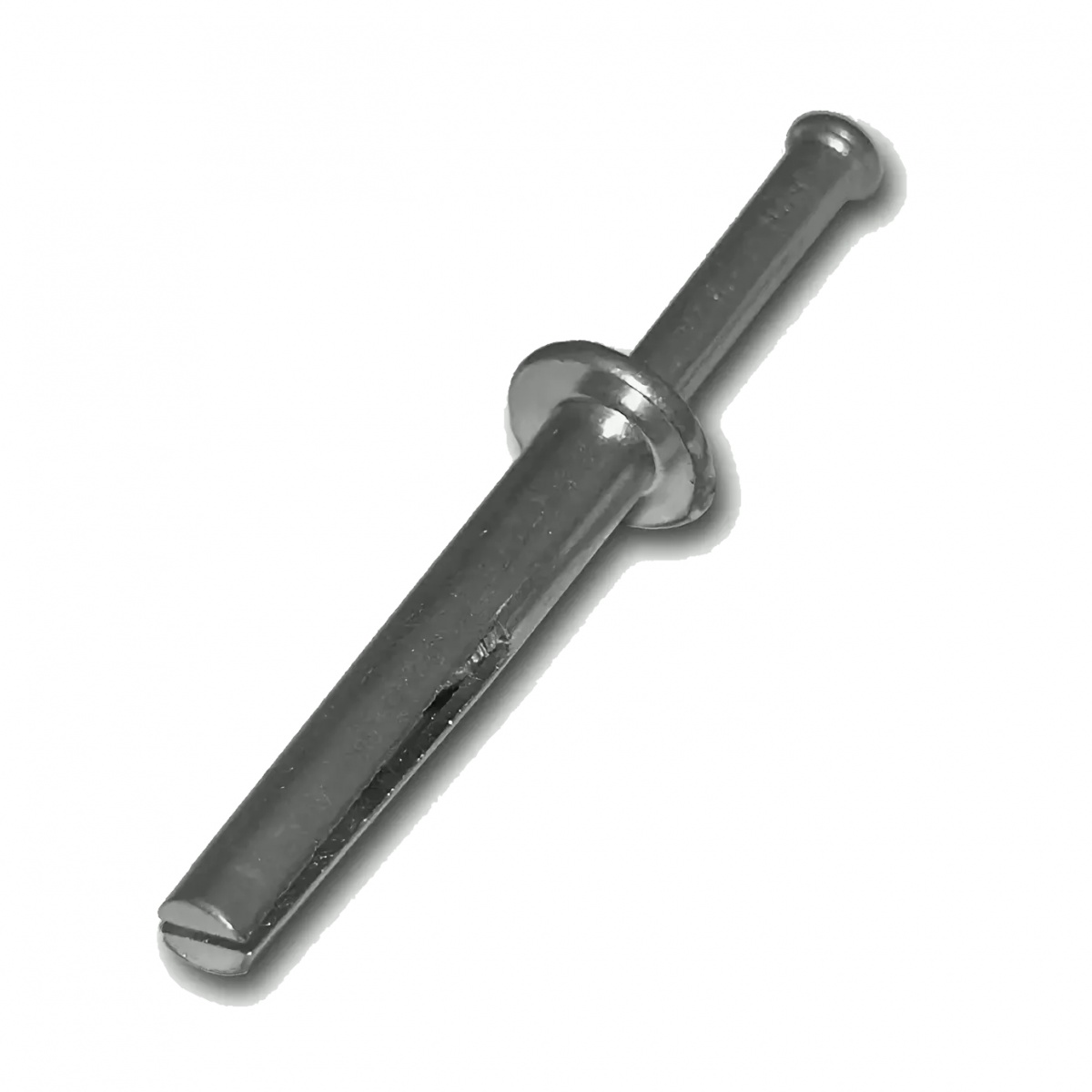

Металлические забиваемые дюбель-гвозди могут изготавливаться из стали или из алюминиевых сплавов

Чем отличается дюбель для бетона от дюбеля для кирпича

Высокая надежность крепления, полученного при помощи изделий дюбельного типа, будет достигнута только в том случае, если они правильно подобраны не только с учетом их размеров, но и материала конструкции, в которой они будут монтироваться.

Специалисты не рекомендуют использование дюбеля по бетону для монтажа в строительных конструкциях из кирпича. Такая рекомендация особенно актуальна в том случае, если речь идет о пустотелом кирпиче. В этом случае для монтажа применяют специальные крепежные элементы, отличающиеся от обычного дюбеля-гвоздя как устройством, так и особенностями использования.

Удлиненный дюбель для пустотелого кирпича отличается определенными особенностями конструкции

Крепежные изделия для кирпичной кладки имеют удлиненные размеры и механизм двойного распора. Как и дюбель, предназначенный для работ по бетону, такое крепежное изделие может быть пластиковым или металлическим. Надежность крепления дюбеля для кирпича обеспечивается за счет того, что хотя бы один из его распорных элементов попадет не в полость в кирпичной кладке, а в ее твердую часть, именно он и обеспечивает требуемую фиксацию анкера в стене или любой другой строительной конструкции. Разжимание распорной втулки дюбеля происходит при вкручивании в него резьбовой шпильки или шурупа, диаметр которых должен быть подобран правильно.

Некоторые разновидности универсальных дюбелей (нажмите для увеличения). Показать весь многочисленный ассортимент просто невозможно

Дюбель, предназначенный для бетона, работает совершенно по другому принципу и может быть использован только для монтажа в твердых полнотелых материалах. Такой дюбель с натягом забивается (поэтому его часто и называют гвоздем) в предварительно подготовленное отверстие. Если же крепеж для бетона попытаться зафиксировать в кирпичной стене, во внутренней структуре которой имеется множество воздушных полостей, то можно просто разрушить посадочное отверстие. Даже если такой дюбель металлический и имеет значительную длину, вы все равно не добьетесь его надежной фиксации в кирпиче или в любом другом пористом, пустотелом и не слишком прочном материале.

Учитывая все вышесказанное, следует очень ответственно подходить к выбору крепежных элементов для конструкций, изготовленных из различных материалов, отличающихся как своей твердостью, так и особенностями внутренней структуры. Разобраться в том, для чего предназначен тот или иной крепеж, помогает маркировка, наносимая производителями на упаковку подобных изделий.

Правила монтажа дюбеля для кирпичной кладки

Учитывая тот факт, что установить дюбельный крепеж, предназначенный для кирпича, несколько сложнее, чем зафиксировать в стене дюбель, используемый для работ по бетону, следует разобраться в такой процедуре более подробно. В данной ситуации очень полезно воспользоваться опытом специалистов, часто сталкивающихся с необходимостью надежно зафиксировать на строительных конструкциях из кирпича предметы, обладающие даже очень значительным весом.

При монтаже следует соблюдать расстояния от кромок и между дюбелями, зависящие от размера дюбелей и глубины анкеровки

Если для того чтобы зафиксировать в строительной конструкции дюбель для работ по бетону, который забивается как простой гвоздь, достаточно воспользоваться минимальным набором инструментов, то для аккуратной и надежной фиксации крепежа в кирпичной стене вам потребуются:

  • перфоратор или дрель, необходимые для того, чтобы высверлить посадочное отверстие;
  • сверло соответствующего диаметра;
  • клей, предназначенный для укладки керамической плитки;
  • набор резиновых шпателей разного размера.

Порядок установки дюбеля

Сама процедура монтажа дюбеля в кирпичную стену состоит из следующих этапов.

  1. Первое, что необходимо сделать, – это аккуратно просверлить посадочное отверстие для монтажа крепежного элемента. Сделать это можно при помощи электрической дрели или перфоратора, на котором включен режим только сверления (без удара). Важно, чтобы диаметр сверла, используемого для выполнения такой процедуры, точно соответствовал диаметру самого дюбеля.
  2. После сверления отверстие необходимо тщательно очистить от строительной пыли и кусочков материала, который выкрошился в его внутреннюю полость. Проверить, насколько тщательно вы очистили отверстие, можно при помощи самого дюбеля: он должен входить без затруднений и препятствий.
  3. Когда отверстие тщательно очищено, можно приступать к работам с сухим плиточным клеем, который необходимо развести водой в указанной производителем пропорции. После того как клеевая масса будет готова к применению, ею необходимо заполнить просверленное для дюбеля отверстие. Использовать для этого можно резиновый шпатель, а проталкивать клеевую массу в глубину отверстия можно при помощи самого дюбеля или обычного карандаша. Когда отверстие будет полностью заполнено клеевой массой, можно вставлять в него дюбель, который должен зайти в него до упора. После этого надо дать клеевому составу полностью застыть, на что вполне достаточно 24 часов.
  4. После того как плиточный клей полностью застыл, можно вкрутить в дюбель резьбовой элемент (шпильку или шуруп). При этом обязательно обратите внимание на то, что вкручивание происходит с некоторым усилием. Это означает, что ваш дюбель надежно зафиксировался в кирпичной кладке. Крепеж, полученный по такой несложной технологии, отличается высокой надежностью и способен выдержать даже значительные весовые нагрузки.

Пользоваться таким методом можно и в том случае, если вам необходимо выполнить монтаж крепежа в пористом материале (применение дюбелей для бетона для таких конструкций также под запретом). Такими материалами, в частности, могут быть газо- или пенобетон, пористый кирпич и др. С учетом их высокой популярности на современном строительном рынке выбор крепежных изделий, которые бы смогли обеспечить надежное крепление фиксируемых на таких конструкциях предметов, является достаточно серьезной проблемой.

В заключение предлагаем вам посмотреть пару видео, освещающие некоторые нюансы монтажа дюбелей в основания из различных материалов.

Как правильно выбрать дюбель

КАК ПРАВИЛЬНО ВЫБРАТЬ ДЮБЕЛЬ ?

Помню как вчера, забиваешь деревянную пробку или чёпик в бетон и в неё вворачивался саморез. Сегодня это выглядит более чем архаично и на сегодняшний день ни одна стройка, ни один ремонт не обходится без дюбеля - своеобразной универсальной разновидности анкера, используемого для крепежа. Дюбель незаменим для использования на сплошной, слоистой и пустотелой поверхности. Вариантов применения и использования дюбеля существует великое множество.

Все дюбеля отличаются материалом изготовления, способом закрепления, и расчетными нагрузками на растяжения и среза. Другими словами, одни из них рассчитаны на крепёж легких бытовых предметов, другие конструктивно выдерживают крупные здания и сооружения, но это другая история.

Что же касается ремонта и ремонтных работ в квартире, особенно в современных домах где перекрытия и стены сделаны из железобетона, то здесь дюбель просто необходим для крепежа, незаменим в использовании, поскольку все операции крепежа к стенам, полам и потолкам приходится выполнять с помощью дюбеля. При подборе дюбеля следует обращать внимание и учитывать:

  • при горизонтальном крепеже в бетонную или кирпичную стену, надо использовать дюбель с наружным диаметром 6-10 мм., глубиной крепления 30-50 мм.
  • для крепежа различных настенных тренажеров, шведских стенок и других тяжелых и тяжело нагруженных предметов, глубина закрепления должна быть 80-100 мм.
  • вертикальный крепеж - нагрузка действует вниз. Рекомендуем выбирать дюбеля, имеющие распорные усы и поперечные насечки.
  • всегда важно чтоб отверстие соответствовало диаметру дюбеля (входит с некоторым усилием), глубина сверления отверстия под дюбель (длина дюбеля) - 40-50 мм.
  • иногда для большей надежности для установки дюбеля, отверстие смазывают клеем ПВА, и после крепления дюбеля перед вворачиванием самореза, дают сутки постоять на схватывание.

Выбор дюбелей поверьте огромный. Какой выбрать в каждом конкретном случае ??

Мы предлагаем в продажу и держим постоянный складской запас самых разнообразных видов дюбелей. Вот некоторые и самые распространенные конструкции дюбеля:

Дюбель полипропиленовый распорный (с усами) предназначен для крепления различных элементов с применением саморезов и универсальных шурупов в бетон, кирпич, камень. Материал изготовления - полипропилен или нейлон.

Дюбель распорный (типа "ежик") также предназначен для крепления различных элементов в бетонную поверхность и имеют своеобразные распорки для лучшей фиксации. Выпускается из полипропилена.

Дюбель для гипсокартона "DRIVA", бывают пластмассовые и металлические, имеют назначение крепить различные элементы и конструкции в мягких материалах гипсокартонных и гипсоволоконных листах (ГВЛ), пористого бетона, с применением саморезов и универсальных шурупов.

Делают этот дюбель из цинково-алюминиевого сплава или нейлона. Металлическая Дрива благодаря острию в виде перового сверла, как правило устанавливают без предварительного сверления под него отверстия. Крупная резьба на внешней поверхности корпуса дюбеля, даёт возможность ввинчивается в стену отверткой.

Дюбель гвоздь предназначены для быстрого крепежа окон, металлических профилей, различных реек обрешетки и направляющих, бруса, плинтусов, фанеры, кабель-каналов и др. в бетон, камень, кирпич. когда нужно установить их быстро и большое количество. Дюбель комплектуются гвоздем, имеющим накатку на удержание в виде обратных конусов. Конструкция дюбель-гвоздя изготавливаются из полипропилена или нейлона, а гвоздь соответственно из стали. Гвоздь забивают молотком. ))

Но чтобы правильно и грамотно сделать выбор, позвоните в офис нашей компании, ведущие специалисты Вам помогут и дадут самую исчерпывающую информацию под необходимые для Вас условия крепежа.

Стандартный нейлоновый дюбель годятся для любой стены и используются с саморезом диаметром от 2 до 16 мм. В стене просверливают отверстие, соответствующее диаметру дюбеля, в котором он удерживается благодаря направленным усикам, а при расклинивании саморезом, дюбель "намертво" крепится в стенки отверстия.

Дюбель для газобетона, для такого дюбеля сверлят отверстие, соответствующее диаметру. В отверстие дюбель держится за счет расклинивания под действием самореза и его спиралевидных ребер.

Рамный дюбель бывает длиной от 60 до 360 мм., двух основных видов - для твердой сплошной основы и для пустотелых (щелевых) и мягких материалов. Удлиненная распорная часть дюбеля, обеспечивает зацепление сразу за несколько перемычек в материале с пустотами. Как правило применяются для крепления оконных и дверных коробок, а также через слой штукатурки и теплоизоляции, различных элементов обшивки.

Дистанционный (юстировочный) дюбель, закрепляет рейки обрешетки под последующую обшивку на некотором удалении от стены. Позволяет производить регулировку в пределах от 0 до 3,00 см относительно основы положение реек обрешетки в процессе крепежа за счет разделяемого на 2 части (1- основа, 2 - рейка) дюбеля и самореза специальной конструкции.


Универсальный нейлоновый дюбель необходим для крепления предметов к пустотелой стене или другой основе, предполагаемой наличие полого или пустого пространства. В пустотелой основе, дюбель выпучивается и так фиксируется в ней. В сплошной основе из бетона или кирпича, дюбель разжимаясь, просто входит в плотный контакт со стенками отверстия. Служит для крепежа деревянных брусков, подвесных потолков, металлических реек, оконных и дверных коробок, обрешетка для облицовочных плит и т. д.

Металлический дюбель бабочка предназначен для пустотелых конструкций и гипсокартона. Выдерживает большие нагрузки. При вкручивании винта дюбеля, пластины расходятся во все стороны и прижимаются к внутренним опорным поверхностям.

Дюбель для крепления термоизоляции – название говорит само за себя, предназначен для укрепления утеплителя из минеральной ваты или другова объёмного и легкого материала. В отверстие в бетонной или кирпичной стене забивают без гвоздя или шурупа.

Дюбель для бетона: металлический, распорный, химический

Чтобы закрепить в бетонной стене шуруп или анкер, нужно крепежное основание, в противном случае выбранный расходник выпадет. Дюбель для бетона надежно фиксирует выбранный крепеж, предупреждая его расшатывание. Выбирают дюбеля в зависимости от прочности бетонной конструкции, с которой проводится работа, и от веса предметов, которые нужно закрепить на стене.

Особенности креплений для бетона

Выбирая крепеж для бетонных конструкций, следует учитывать возможность со временем вытащить дюбель и перевесить нужный предмет в другое место.

Монтаж дюбелей в стены из кирпича отличается от работы с бетоном. ЖБК позволяют применять гвозди в виде стержней. Для кирпича чаще используются шпильки, саморезы или подобные вкладки. Важно учитывать длину крепежа, так как из-за большой длины затрудняется установка. Крепления по бетону используются в разных областях, и им сложно найти замену. Дюбеля позволяют зафиксировать бытовую технику и предметы интерьера: вытяжку, настенные шкафы и полки.

Какие бывают виды креплений?

Химический

Специальный клей в таком крепеже и является его фиксатором.

Этот тип фиксации отличается от остальных. В набор крепежной системы входят металлические шурупы и ампулы с химическим клеящим веществом. При установке дюбеля крепеж не просто вкручивается в стену, но еще и вклеивается в нее. Клей становится единым целым с бетоном и сорвать крепеж невозможно. Если его нужно удалить, то придется выбивать вместе с частью стены. Металлический стержень нельзя использовать сразу после введения в бетон. Установка занимает 2—48 часов, которые необходимы для затвердения клея.

Зачастую используется химический дюбель для легкого бетона. У пористых блоков низкая плотность, и даже небольшая вырывающая сила приводит к тому, что стена начинает крошиться, а крепление выпадает. Для ячеистых строительных материалов также рекомендуется химический вариант дюбелей. С его помощью пустотелый блок не разрушится, а зафиксированный предмет останется на месте. Недостатком химических креплений считают длительность монтажа. Широкое распространение получили анкера фирмы «Хилти».

Распорный

Для более крепкого сцепления гильзы со стеной, ее оснастили специальными шипами.

Этот вид крепления хорошо себя зарекомендовал при фиксации тяжелых предметов. Все варианты дюбелей, кроме химического типа, подходят для полнотелого строительного материала. Распорные крепления отличаются формой и размером вставных шурупов. В большинстве случаев они похожи на шифер, благодаря чему можно забить дюбель в бетонную стену молотком. Внешняя часть крепежной системы имеет форму трубки или цилиндра, но встречаются другие варианты. Для крепления они оснащены распорками, которых может быть две или три. Чтобы гильза лучше держалась в стене, на ней предусмотрены шипы.

Металлический гвоздь

В бытовых целях используют полипропиленовые и нейлоновые дюбель-гвозди. Они фиксируют предметы весом до 75 кг. Расходники из стали чаще применяются в промышленности.

Конструкция данного крепежа позволяет зафиксировать им предметы, имеющие большую массу.

Крепежи этого типа применяют для фиксации на стены предметов из разных материалов, что сказывается на их весе. Гвозди по бетону бывают пластиковыми, но этот вариант, хоть и отличается дешевизной, не позволяет крепить тяжелые вещи. Расходники из металла обладают высокой прочностью и пожарной безопасностью. Их рекомендуют для крепления подвесного потолка, так как при возгорании пластик плавится и возникает угроза обрушения потолочной конструкции. Забить гвоздь в бетонную стену можно молотком, но лучше взять предназначенный для этого пистолет.

В форме бабочки

Отличительная черта крепежа — конструкция. Это нераспорной расходник, оснащенный продольными выступами, которые предупреждают проворачивание дюбеля в стене. Чтобы установить бабочку, нужно просверлить отверстие под дюбель и вложить в него гильзу. При монтаже, когда шуруп вкручивается, тыльная сторона сворачивается. Так происходит фиксация. Складные ребрышки, которыми оборудован крепеж, увеличивают площадь соприкосновения с бетоном, и они цепляются за него как крючком. Типичные размеры бабочки — 14×35 и 5×25 мм. Это хорошие дюбеля для крепления плинтусов, полочек и светильников.

Такой крепеж обладает особым внешним видом, благодаря которому он идеально фиксируется в нужной поверхности.

Фасадные гвозди

Фасадные расходники используются для создания каркаса на стенах из кирпича и бетона. Имеют ряд свойств, подобных распорным вариантам, но отличаются большей длиной и крупным размером шляпки. Гильза и прилагающийся к ней стержень изготавливается из сплавов, отличающихся стойкостью к ударам. Их применяют для оформления теплоизоляционных конструкций.

Универсальный

Данный вид крепежа подходит как для домашних работ, так и для производственных.

Крепежная система допускается к применению в быту и на производстве. Имеет схожие свойства с распорными вариантами. Фиксатором универсальные дюбеля по бетону подобны «бабочкам». Преимущества креплений:

  • высокие технические параметры;
  • технологичность;
  • удобство монтажа.

Крепления GB

При необходимости оформить стену, в которой использовался бетон В25, применяют дюбеля быстрого монтажа с дополнительными воротниками. Кроме бетонных плит, они подходят для полнотелых кирпичей и естественных камней.

Этот вид крепежной системы применяется при работе со стенами из полистеролбетонных блоков. Основная гильза подобна распорной, но имеет спиралевидную форму. GB хорошо себя зарекомендовали при необходимости зафиксировать тяжелые предметы. Их используют для устойчивого крепления на стенах подвесных шкафов, вытяжек, полок, бытовой техники и мебели.

Дюбеля КВТ

Конструкция крепежа оптимально подходит для работы с пористым материалом.

Предназначены для работы с конструкциями из газобетона. Отличительная особенность расходников в их широкой резьбе, за счет которой они надежно фиксируются. Газобетон имеет низкую прочность, так как его структура пронизана пузырьками воздуха. Тонкий анкерный гвоздь не удержится в газо- и пенобетоне, начнет расшатываться и выкрашивать стену. Потому для пористых материалов нужны дюбеля и анкера с широкими удерживающими частями.

Какой вариант лучше выбрать?

Крепления подбирают по следующим параметрам:

  • вес нагрузки;
  • материал стены;
  • вероятность демонтажа.
На выбор вида данных приспособлений может повлиять вес, который они выносят.

Если нагрузка минимальная, подбирают недлинные варианты из синтетических материалов. При необходимости избежать сверления стен используют жидкие гвозди для бетона. Чем больше нагрузка на крепление, тем прочнее и длиннее оно должно быть. Для правильного выбора расходника рекомендуется придерживаться следующих правил:

  • Для массивных конструкций применяют крепежи с глубиной крепления от 85 мм.
  • Подвесные потолки и бра крепят дюбелями с распорками.
  • Дюбель нужно вбить, а не вложить. Отверстие под него не должно быть больше диаметра крепежа.

Как проводится установка?

В целом способы монтажа разных видов дюбелей похожи. На стене карандашом отмечается место введения крепежной системы. Отверткой или любым подходящим предметов на отмеченной точке делается углубление, чтобы было удобнее поставить сверло дрели. Электродрелью просверливается отверстие требуемой ширины и глубины. Важно из получившейся дыры устранить пыль пылесосом. Дюбель вводится в стену, в него помещается шуруп и закручивается до нужного уровня.

Дюбель для бетона: характеристики, размеры и цены

Надежную фиксацию предметов небольшого веса на монолитную стену выполняет дюбель для бетона, который может иметь разную конструкцию и способ сцепления в отверстии. Отдельные виды разрешается использовать в кирпичных или каменных стенах. Если на поверхность планируется закрепить более массивное сооружение, то применяют анкерное изделие, которое выше по стоимости, выдерживающее повышенную нагрузку по отношению к традиционному.

Оглавление:

  1. Что представляют собой дюбеля?
  2. Классификация и технические параметры
  3. Цены

Виды и характеристики крепежа для бетона

Классически элемент состоит из пластиковой втулки, которая имеет выступы по всей длине для предотвращения проворачивания внутри отверстия. В нее вкручивается металлический стержень, принимающий на себя весовую нагрузку. Пластик имеет такие размеры, что в сборе его распирает в полости винт. Этот вид легко разобрать при помощи отвертки.

Стандартные дюбеля для бетонных поверхностей отличаются от аналогичных элементов по кирпичу. Ввиду неоднородности кладки требуется:

  1. втулка, имеющая большие размеры, чтобы гарантированно найти точки опоры со всех сторон;
  2. увеличенная длина стального стержня, изготовленного в виде шпильки с резьбой.

Однородная стена сможет прочно закрепить гвоздь, вбиваемый ударным способом. Он работает на вдвое меньшей длине, что сокращает время установки. В кирпиче он произведет большие разрушения, что не обеспечит прочность фиксации на долгое время. При наличии перфоратора используют саморезы в бетон без дюбеля, когда металлический винт входит непосредственно в просверленное гнездо. Упрощается процедура монтажа, и снижается стоимость материалов.

Вид выбирается по максимально возможной нагрузке и доступному инструменту. При возникновении сомнений, что лучше выбрать в своем случае, нужно изучить отзывы о подобном опыте на строительных форумах.

Классификация

Для работ по бетону принято пользоваться таким крепежом, который можно купить в ассортименте:

  • универсальный;
  • распорный;
  • гвоздь;
  • бабочка;
  • фасадный;
  • КВТ;
  • GB;
  • химический.

Некоторые из этих видов предназначены для определенных типов поверхности (специальные), например дюбели для пеноблока. Для твердого бетона оптимальными считаются размеры металлического крепежа 6х40 мм. Более длинные дюбели для легкого бетона будут начинаться с 6х60, 6х80 и иметь максимальный габарит 10х160 мм.

1. Распорный.

Этот тип уверенно выполняет свою функцию при установке жестких навесных конструкций. Отличается волнообразной формой и размерами металлических шурупов. Гильзы в виде цилиндра имеют 2-3 распора (шипы), обеспечивающие надежное фиксирование в гнезде. Монтаж выполняется молотком с последующим ввертыванием самореза.

2. Бабочка.

Ее используют для тонких стены Гильза проходит отверстие насквозь, дальний конец при ввинчивании металлического стержня поджимается, охватывая бетон с 2 сторон. Установленный элемент прочно фиксируется.

3. Универсальный.

Комбинированный вариант распорного крепежа типа «бабочки». Этот металлический дюбель разработан для использования на разных видах поверхностей. Оптимально подходит для старых, неоднородных стен, плоскостей из смешанных материалов, ручного пробивания отверстий.

4. Гвоздь.

На прочную основу предметы навешиваются на гвоздь, вбитый при помощи строительного пистолета или вручную. Такой крепеж имеет различные виды исполнения для бетона, бутового камня, кирпича, мягких покрытий типа ГВП, ДСП.

Стальной элемент представляет собой толстый стержень. Он заострен с одного конца, утолщен шляпкой с другого, чтобы не погрузиться излишне в бетон. На оцинкованное тело одевается стопорная шайба, играющая роль направляющей. Такой дюбель не фиксируется дважды – он нужен при монтаже конструкции с повышенной прочностью.

Необходимость работы перфоратором по сверлению отверстий отсутствует, что значительно сокращает время крепления, уборки мусора.

5. Фасадные виды.

Используют при монтаже теплоизоляционной облицовки. Они работают по распорному типу, но имеют увеличенные размеры (длина, Ø шляпки). Втулка и металлический винт изготовлены из ударопрочных материалов.

6. Химический.

Специальный крепеж для пенобетона. В комплект нужно купить емкость, содержащую полимеризующиеся вещества, которые в гнезде застывают, образуя плотную зону в пористой конструкции. Процесс занимает от 2 часов до 1 суток.

7. КВТ.

Предназначается фиксировать предметы исключительно в газобетоне. Характеризуется более широкой резьбой, увеличивающей площадь зацепления с пористым материалом.

8. GB.

Специализированное крепление на стеновых блоках из полистиролбетона. Гильза в виде спирали работает на распор. Она способна выдерживать значительные нагрузки. Эффективно применяется для подвешивания шкафов, полок, вытяжек, тяжелых предметов и бытовой техники.

9. Саморезы.

Самая привычная, удобная для использования в домашних условиях форма – это саморезы, устанавливаемые в пластиковом дюбеле или непосредственно в бетоне. Они могут иметь обычную резьбу, винт-елочку (по виду вложенные один в другой конусы).

Изменение сечения резьбы по длине стержня свидетельствует, что его необходимо забивать без распорной вставки. Этот вид называется нагелями по бетону Ø 7,5 мм. Под него сверлят стандартное отверстие 6 мм. Твердая бетонная стена не примет саморез без предварительного изготовления посадочного гнезда перфоратором. Перед тем, как купить дюбель, нужно обратить внимание на шляпку. Для размещения крепления предусмотрено применение крестовой отвертки или звездочки (Torx). Может встретиться гвоздь с головкой-бочонок под торцовый ключ или шестигранник (имбусовый).

Для особо тяжелых вещей, нагруженных конструкций берут металлический анкерный элемент, который будет фиксироваться по распорному типу:

  1. Забивная втулка. Дальний край разжимается вкручиваемым болтом, ближний – имеет специальную наружную насечку, удерживающую от проворачивания при установке крепления.
  2. Клиновые. Фиксация обеспечивается конусом, который подтягивается по винту и разжимает распорную втулку. Подобная конструкция проворачивают по резьбе не болт, а гайку, подтягивая клин до нужного упора.

Расценки

Стоимость анкера выше обычного дюбель-гвоздя, но его правильная работа зависит от достаточной прочности бетона, в который устанавливается крепеж.

Марка, размеры Тип монтажа Фасовка, шт Цена, руб
Шуруп Tech-Krep 7,5×52 Вкручивается в гильзу 8 90
СОРМАТ Дюбель-гвоздь 6х80 мм потайной Вкручивается в гильзу 100 720
6х40 мм с потайной манжетой Вкручивается в гильзу 200 390
6х40 для монтажа рам, стоек, ГВЛ Вкручивается в гильзу 1 1
StarQuick 6х40 мм Забивной 1 20
SORMAT LYT LK-SP 8х80мм цилиндрический Забивной 2 44
6х40мм L с цилиндрической манжетой Забивной 200 390
4,5х30 для ПЦ-84 Забивной 1 кг 110
Фасадный 10×90 с забивным пласт. гвоздем KOELNER Забивной 250 610
Анкер BIT-PESF (газо-, пенобетон, бетон) Химический 300 мл 800
Анкер 6х40 Болт с гайкой 1 7
Анкер 6х60 Болт с гайкой 1 8
Анкер 6х75 Болт с гайкой 1 9




Дюбель-стержни - Интерактивное покрытие

Дюбели - это короткие стальные стержни, которые обеспечивают механическое соединение между плитами, не ограничивая горизонтальное перемещение стыка. Они повышают эффективность передачи нагрузки, позволяя выходной плите принимать на себя часть нагрузки до того, как нагрузка фактически переместится через нее. Это снижает деформацию соединения и напряжение при подходе и оставляет перекрытия.

Рисунок 1. Типичное расположение дюбелей на поперечных швах
Дюбели обычно составляют от 32 до 38 мм (1.От 25 до 1,5 дюймов) в диаметре, 460 мм (18 дюймов) в длину и на расстоянии 305 мм (12 дюймов) друг от друга. Конкретные места и номера различаются в зависимости от штата, однако типичная компоновка может выглядеть, как на Рисунке 1. Для предотвращения коррозии дюбели покрываются либо нержавеющей сталью (Рисунок 2), либо эпоксидной смолой (Рисунок 3). Дюбели обычно вставляются на среднюю глубину плиты и покрываются веществом, разрушающим связь, для предотвращения приклеивания к PCC. Таким образом, дюбели помогают передавать нагрузку, но позволяют соседним плитам расширяться и сжиматься независимо друг от друга.На Рисунке 3 показано типичное расположение дюбелей в поперечном строительном шве.

Рис. 2. Дюбели, плакированные из нержавеющей стали / (эпоксидное покрытие только на концах)

Рис. 3. Дюбели на месте стыка конструкции - зеленый цвет от эпоксидного покрытия.

Опросы

Исследование дюбелей

Вопросы
  • Используете ли вы в бетонных покрытиях гладкие дюбели с эпоксидным покрытием?
  • Вы недавно выкапывали гладкие дюбеля из бетонных тротуаров? Если да, то в каком они были состоянии?
  • Сталкивались ли вы с проблемами ржавления гладких дюбелей с эпоксидным покрытием? Если да, то как долго они были на месте и были ли причиной коррозии разрушения стыков дорожного покрытия?
  • Вы используете гладкие дюбели без эпоксидного покрытия? Если да, то какие покрытия вы используете и какой процент ваших гладких дюбелей покрыт чем-то другим, кроме эпоксидной смолы?
  • Дополнительные комментарии:
  • Вы бы хотели ознакомиться с обобщенными результатами этого опроса?
Результаты

Исследование дюбелей

Дюбельные стержни с эпоксидным покрытием, используемые в бетонных покрытиях из портландцемента - Кентукки DOT

Вопросы
  • Используете ли вы в бетонном покрытии гладкие дюбели с эпоксидным покрытием?
  • Вы недавно выкапывали гладкие дюбеля из бетонных тротуаров? Если да, то в каком они были состоянии?
  • Сталкивались ли вы с проблемами ржавления гладких дюбелей с эпоксидным покрытием? Если да, то как долго они были на месте и были ли причиной коррозии разрушения стыков дорожного покрытия?
  • Вы используете гладкие дюбели без эпоксидного покрытия? Если да, то какие покрытия вы используете и какой процент ваших гладких дюбелей покрыт чем-то другим, кроме эпоксидной смолы?
Результаты

Дюбели с эпоксидным покрытием, используемые в бетонных покрытиях из портландцемента

Пластинчатые дюбели в бетонных плитах

Строительные швы формируются или помещаются в плиты для определения мест остановки или степени индивидуальной укладки бетона. Существуют различные типы строительных соединений: стыковые со шпоночным пазом и без него, шпоночные и завязанные, как показано на рисунке 1. Дюбели могут быть гладкими круглыми или квадратными стальными стержнями или пластинами.

Строительные швы отличаются от усадочных швов (также называемых контрольными швами), но могут быть спроектированы и сконструированы так, чтобы открываться свободно, как сужающие швы, чтобы помочь контролировать неприглядное, случайное растрескивание плиты. Если швы могут открываться свободно, растягивающие напряжения, вызванные ограниченной сухой и термической усадкой бетона, снимаются.Снятие усадочных напряжений снижает риск случайного растрескивания. Поэтому желательны строительные швы, которые работают как усадочные.

Только стыковые и резьбовые соединения могут открываться свободно или действовать как усадочные соединения. Связанные строительные швы не могут функционировать как усадочные швы. Кроме того, если арматура плиты проходит непрерывно через строительный шов, соединение может функционировать скорее как связанное соединение, чем как соединение сжатия. Непрерывное армирование через стыки может препятствовать свободному открытию стыков.

Стыковые строительные швы в основном представляют собой свободные края плиты, которые прогибаются под действием вилочного погрузчика, колесного транспорта или вертикальных нагрузок. Строительный шов встык не передает нагрузки и не поддерживает вертикальное выравнивание плиты поперек шва. Даже шпоночные соединения не рекомендуются там, где требуется вертикальная передача нагрузки или выравнивание плиты, поскольку две стороны шпоночной канавки теряют контакт при открытии соединения. Когда соединение открывается из-за усадки бетона, способность шпоночного паза передавать нагрузки через соединение и поддерживать вертикальное выравнивание значительно снижается.Кроме того, вероятны растрескивание и разрушение бетона над или под шпоночной канавкой вдоль кромки стыка. Используйте только стыковые строительные соединения со шпоночными пазами или без них, если не требуется передача вертикальной нагрузки и выравнивание.

Дюбели круглые

Исторически сложилось так, что гладкие круглые дюбели 3/4 дюйма x 14 дюймов и 1 дюйм x 16 дюймов, расположенные на расстоянии 12 дюймов по центру, использовались в строительных швах для плит толщиной от 5 до 6 дюймов и от 7 до 8 дюймов ( Ссылка 1) . При аккуратном выравнивании и приклеивании к бетону только на одной стороне стыка круглые дюбели помогают переносить вертикальные нагрузки через стык, поддерживать вертикальное выравнивание плит и допускают движения плит перпендикулярно стыку.Обычно половина каждого дюбеля смазывается или покрывается оболочкой, чтобы предотвратить склеивание бетона, чтобы дюбели могли свободно скользить и приспосабливаться к открытию стыка.

Допуская движения плиты перпендикулярно стыку, шпоночные строительные швы могут действовать как усадочные швы и снимать усадочные напряжения перпендикулярно швам. Однако усадка бетона происходит во всех направлениях, вызывая движения плиты как перпендикулярно, так и параллельно шпоночным швам. Традиционные круглые дюбели ограничивают или предотвращают движения плиты параллельно стыкам, создавая растягивающие напряжения, которые могут вызвать случайное растрескивание (Ref.2) .

Квадратные дюбеля


Инженеры первыми решили эту проблему, заменив гладкие круглые дюбели квадратными дюбелями, проложенными по вертикальным сторонам сжимаемым материалом. Верхняя и нижняя части квадратных дюбелей не имеют амортизации, поэтому вертикальные нагрузки напрямую передаются с бетона на дюбели, и сохраняется вертикальное выравнивание соседних плит. Использование дюбелей со сжимаемым материалом на вертикальных сторонах позволяет плитке перемещаться параллельно стыкам.Это снижает ограниченные усадочные напряжения параллельно стыкам и значительно снижает риск растрескивания.

Обычно квадратные дюбели 3/4 дюйма x 14 дюймов и 1 дюйм x 16 дюймов с шагом 14 дюймов по центру используются для плит толщиной от 5 до 6 дюймов и от 7 до 8 дюймов. Как и круглые дюбели, квадратные дюбели должны быть правильно выровнены и приклеены к бетону только на одной стороне шва, чтобы работать. В противном случае швы будут механически ограничены от раскрытия, увеличивая риск случайного растрескивания плиты.Установка и поддержание правильного выравнивания круглых и квадратных дюбелей в процессе строительства может быть трудным, и многие считают эту проблему недостатком как круглых, так и квадратных дюбелей.

Дюбель пластинчатый

Ромбовидные и прямоугольные пластинчатые дюбели становятся более популярными, чем круглые или квадратные дюбели в строительных швах, потому что пластинчатые дюбели более экономичны, их легче добиться надлежащего выравнивания и позволяют движения параллельно швам. Размеры пластинчатых дюбелей обычно варьируются от примерно 4 до 6 дюймов ромбов или прямоугольников с толщиной от 1/4 до 3/4 дюйма и обычно расположены на расстоянии от 18 до 30 дюймов по центру.Конечно, расстояние между плитами зависит от размера плиты, нагрузки и деталей плиты.

Исследование Walker and Holland показывает, что пластинчатые дюбели ромбовидной и прямоугольной формы более эффективны, чем круглые или квадратные, поскольку пластинчатые дюбели размещают больше стали ближе к стыку, где опорные, сдвиговые и изгибающие напряжения, вызванные вертикальными нагрузками, являются самыми высокими. 3) . Они также показали, что напряжения из-за вертикальных нагрузок значительно уменьшаются за пределами первого дюйма дюбеля после стыка, и говорят, что длина заделки, превышающая 4 дюйма, существенно не увеличивает эксплуатационные характеристики дюбеля.Из-за эффективности передачи нагрузки пластинчатого дюбеля расстояние между пластинами вдоль стыка больше, чем типичные значения, используемые для круглых или квадратных дюбелей. Уокер и Холланд подсчитали, что алмазный дюбель толщиной 1/4 дюйма x 4 1/2 дюйма, расположенный на расстоянии 18 дюймов по центру, эквивалентен круглому дюбелю 3/4 дюйма, расположенному на расстоянии 12 дюймов по центру.

Пластинчатые дюбели могут компенсировать горизонтальные движения плиты параллельно стыкам, создавая промежутки вдоль вертикальных сторон плит. Пространства позволяют соседним плитам перемещаться относительно друг друга в направлении, параллельном стыку конструкции, и значительно снижают риск случайного растрескивания, вызванного ограниченной усадкой бетона.Пространства вдоль вертикальных сторон пластинчатых дюбелей создаются за счет: использования сжимаемого материала на вертикальных сторонах пластинчатых дюбелей, использования несъемных кармашков, которые немного шире, чем пластинчатые дюбели, и за счет обеспечения перпендикулярного сжатия плиты к стыку извлеките ромбовидный пластинчатый дюбель из несъемного кармана, как показано на Рисунке 2.

Для первых двух методов пространство создается либо сжимаемым материалом, либо негабаритным несъемным кармашком.Однако третий метод использует геометрию ромбовидной пластины и усадку бетона для создания промежутков вдоль вертикальных краев. Когда соединение открывается из-за усадки бетона, пластинчатый дюбель вынимается из полости в формирователе карманов, создавая пространство с каждой стороны пластины из-за конуса ромбовидной пластины.

Рабочие устанавливают пластинчатые дюбели, вставляя их либо в предварительно вырезанные прорези в бетонных формах, либо в полости в несъемных кармашках, которые были прикреплены к формам и залиты в первую плиту.Для предварительно вырезанного паза в опалубочной системе дюбели пластины удерживаются на месте формами, и первая сторона пластины заливается непосредственно в первую плиту. В этой системе нет несъемных кармашков. Для двух других систем несъемные кармашки сначала прибивают к формам и отливают в первую плиту. После зачистки форм рабочие вставляют пластинчатые дюбели в полость формирователей несъемных карманов. При установке второй плиты вторая сторона дюбелей для плит для всех трех систем закладывается в бетон.

Благодаря геометрии, размеру пластин и процедурам установки легко добиться и поддерживать правильное выравнивание дюбелей, что снижает вероятность механической блокировки соединения от открытия. При использовании всех систем пластинчатых дюбелей важно, чтобы рабочие правильно укладывали и укрепляли бетон вокруг и особенно под несъемными кармашками и пластинчатыми дюбелями с помощью внутренних вибраторов. В противном случае пластинчатые дюбели могут вырваться из бетона сверху или снизу плиты.

Использование пластинчатых дюбелей, которые допускают горизонтальные движения плиты как перпендикулярно, так и параллельно швам, снижает риск случайного растрескивания. Это особенно важно для плит с двухсторонним штифтом или для плит с большими интервалами между стыками и значительными перемещениями, которые обычно происходят с бетоном после растяжения или с компенсацией усадки. В вашем следующем проекте «плита на земле» рассмотрите возможность использования пластинчатых дюбелей в строительных швах для эффективной передачи вертикальных нагрузок, поддержания вертикального выравнивания плит и снижения риска случайного растрескивания.

Ссылки
1. ACI 302.1R-04 Строительство бетонных полов и перекрытий, Американский институт бетона.
2. Эрнест Шредер, «Решение проблемы растрескивания и напряжений, вызываемых дюбелями и анкерами», Concrete International , июль 1991 г., стр. 40-45.
3. Уэйн Уокер и Джерри Холланд, «Пластинчатые дюбели для перекрытий на земле», Concrete International , июль 1998 г., стр. 32–38.

Влияние расположения дюбелей на характеристики гладкого бетонного покрытия с швами (JPCP) | Международный журнал бетонных конструкций и материалов

Разработка модели FE

В данном исследовании коммерческое программное обеспечение конечных элементов ADINA (версия 9.1.1) использовался для моделирования. Трехмерная модель жестких покрытий методом конечных элементов (FE) была разработана для изучения механизма передачи нагрузки дюбелей. Смоделированная секция состоит из трех плит с шириной поперечного шва 6,4 мм (0,25 дюйма), поддерживаемых слоем земляного полотна толщиной 254 см (100 дюймов), как показано на рис. 8. Ширина поперечного шва была выбрана таким образом, чтобы допускать расширение и усадка плиты. Для слоя земляного полотна в z-направлении применялись фиксированные граничные условия, а в x- и y-направлениях - симметричные граничные условия.

Рис. 8

Конечно-элементное моделирование JPCP с фактическим размером дюбеля.

Никакие ограничения не были учтены для бетонной плиты, чтобы учесть возможную потерю контакта из-за разницы температур в плите, путем моделирования условий несвязанной границы раздела между бетонной плитой и слоем земляного полотна с использованием контактных и целевых элементов. Контакт плиты со слоем земляного полотна сохранялся только за счет собственного веса плиты. Модель интерфейса также способна улавливать эффект трения и имеет значение 1.5 для коэффициента трения был принят в модели FE. Кроме того, состояние поверхности между дюбелем и окружающей плитой также было смоделировано с использованием контактной поверхности со значением 0,6 для коэффициента трения. Дюбель был ограничен весом плиты, а затем ему позволяли скользить, когда сила, тянущая дюбель, была больше, чем ограниченная сила на поверхности дюбеля.

На рисунке 9 показано моделирование границы раздела и элементы контакта между плитой и слоем земляного полотна. Бетонная плита, слой земляного полотна и дюбели моделировались сборкой 8-узловых шестигранных элементов с разным размером ячеек.Чтобы точно передать поведение дюбеля, была рассмотрена более мелкая сетка вокруг дюбеля и дюбелей. Длина самого маленького использованного элемента составляла 9,5 мм (0,375 дюйма) для дюбеля.

Рис. 9

Моделирование состояния интерфейса.

Механические и термические свойства бетонной плиты характеризуются ее модулем упругости, коэффициентом Пуассона, коэффициентом теплового расширения и плотностью. Кроме того, слой земляного полотна и дюбели считались линейно-упругими материалами, характеризующимися их модулем упругости и коэффициентом Пуассона.В частности, использование более мелкой сетки для трехмерной дюбельной планки является обязательным для точного улавливания скольжения дюбеля, передачи поперечного усилия и опорных напряжений в бетоне. В этом исследовании была смоделирована скользящая поверхность между бетоном и дюбелями, чтобы эффективно моделировать движение дюбелей с учетом температурного эффекта.

На Рисунке 10 показаны сетка плиты и дюбеля, а также контурные графики для несущего напряжения вокруг дюбелей. Типичный размер дюбелей и расстояние между ними были рассмотрены с диаметром 25 мм (1 дюйм), заглублением 229 мм (9 дюймов) с обеих сторон и расстоянием между дюбелями 305 мм (12 дюймов), как показано на рис.10. В таблице 3 представлены свойства материалов, используемых в модели FE. Различные типы нагрузок, включая собственный вес бетонной плиты, нагрузки от колес и тепловые нагрузки, рассматриваются для определения критических напряжений в бетоне и дюбелях. Мацкевич (2014) обнаружил, что положительные и отрицательные перепады температур способствуют развитию вертикальных напряжений вокруг дюбелей и растягивающих напряжений в бетонной плите. Таким образом, в этом исследовании осевая нагрузка 98 кН (22 тысячи фунтов), которая представляет собой максимально допустимый предел нагрузки для одиночной оси во Флориде, использовалась в качестве приложенной нагрузки с положительным перепадом температур +11.1 ° C (+ 20 ° F). Чтобы учесть наиболее жесткие условия нагрузки, осевая нагрузка была размещена в углу плиты.

Рис. 10

Сетка плиты и дюбеля и контур напряжений подшипника.

Таблица 3 Свойства материалов, используемых в модели FE.

Калибровка разработанной модели FE и определение параметров модели

В этом исследовании разработанная трехмерная модель FE была подтверждена с использованием бассейнов отклонения FWD, полученных из разреза месторождения JPCP. Были использованы отклоняющие бассейны FWD, вызванные нагрузкой в ​​12 тысяч фунтов, и для устранения эффекта ослабления дюбеля из-за возраста дорожного покрытия данные FWD, полученные сразу после строительства (т.е., начальное условие). Углы отклонения FWD, вызванные нагрузкой в ​​53 кН (12 тысяч фунтов), были использованы для оценки характеристик передачи нагрузки в шарнирных соединениях. Для аналитического отклоняющего бассейна для моделирования нагрузки на передний привод использовалась квадратная нагружающая область 304,8 мм на 304,8 мм (12 дюймов на 12 дюймов) вместо круглой нагружающей пластины диаметром 304,8 мм (12 дюймов). Этот набор испытаний FWD был проведен в дневное время, когда плита имеет тенденцию иметь положительный перепад температур и иметь полный контакт с земляным полотном в углу плиты.На рис. 11 показано сравнение аналитических расчетных бассейнов отклонения FWD и значений, измеренных в ходе испытаний. Как показано на Рис. 11, хорошее соответствие между измеренным и прогнозируемым отклонением бассейна было указано в пределах разницы в 5%.

Рис. 11

Подгонка отклоняющей ванны поперек шпоночного соединения.

Бетонные соединения - Типы и назначение соединений в бетоне

Швы в бетоне могут служить как для предотвращения растрескивания, так и в качестве декоративного элемента.

Бетон не является пластичным материалом - он не растягивается и не изгибается, не разрушаясь. В этом его величайшая сила и величайшая слабость. Его твердость и высокая прочность на сжатие - вот почему мы так много его используем в строительстве. Но бетон действительно движется - он сжимается, расширяется, и разные части здания движутся по-разному. Здесь в игру вступают суставы.

Хотя многие элементы здания спроектированы и построены с стыками, включая стены и фундамент, мы ограничим это обсуждение стыками в бетонных плитах.Вот обзор типов шарниров, их функции и советы по поиску и установке шарниров.

Нужна помощь с вашим проектом? Найдите подрядчиков по бетону рядом со мной.

Информация о бетонных швах

Различные стыки в бетонных плитах имеют одну и ту же цель - предотвратить образование трещин.

Назначение швов в бетонных плитах

Когда бетон движется, если он привязан к другой конструкции или даже к самому себе, мы получаем то, что называется ограничением, которое вызывает силы растяжения и неизменно приводит к растрескиванию.Ограничение просто означает, что бетонному элементу (будь то плита, стена или фундамент) не разрешается свободно сжиматься при высыхании, расширяться и сжиматься при изменении температуры или немного оседать в земляном полотне (см. ).

Стыки позволяют одному бетонному элементу перемещаться независимо от других частей здания или конструкции. Швы также позволяют бетону давать усадку при высыхании, предотвращая так называемое внутреннее ограничение. Внутреннее ограничение создается, когда одна часть плиты сжимается больше, чем другая, или сжимается в другом направлении.Подумайте, как плохо вы себя чувствуете, когда часть вас хочет сделать одно, а другая - другое! Бетон чувствует то же самое.

Различные стыки в бетонных плитах имеют одну и ту же цель - предотвратить образование трещин.

В плитах различают три типа стыков:

Декоративные швы

Чисто пропиленное соединение практически не ухудшает внешний вид штампованной плиты. Супер-Крете Интернэшнл

Декоративные бетонные плоские поверхности все еще нуждаются в стыках, чтобы предотвратить растрескивание, что будет даже менее приемлемо, чем в обычном сером бетоне.Изоляционные швы и строительные швы в декоративном бетоне точно такие же, как и в любом другом бетоне.

Это лезвие со скошенной кромкой превращает стандартный распил в декоративный элемент. Husqvarna Soff-Cut.

Вот несколько советов по выполнению усадочных швов в декоративном бетоне:

  • Не путайте штампованный рисунок или гравированный рисунок с шарнирно-штампованными рисунками, а гравированные надрезы недостаточно глубоки, чтобы создать ослабленную плоскость для усадочного шва.Убедитесь, что глубина шва составляет не менее толщины плиты.
  • Расстояние и расположение швов для штампованного бетона такое же, как и для любого другого типа бетона.
  • Для штампованного бетона: если узор имеет прямые линии, например узор из шифера, кирпича или дерева, разрежьте стыки, чтобы максимально точно следовать штампованному узору. Соединения могут отличаться по расположению на несколько дюймов или даже на фут или два, не вызывая трещин. Некоторые подрядчики по штамповке используют изготовленные на заказ долота для вырезания стыков по штампованному рисунку.
  • Для рисунков из полевого камня или булыжника резка стыка по штампованному образцу вряд ли будет работать должным образом, поскольку усадочное движение не всегда перпендикулярно стыку. Любое движение параллельно суставу, скорее всего, заблокирует сустав, что приведет к неконтролируемому растрескиванию.
  • Для штампованного бетона, пожалуй, лучший способ разрезать швы - отрезная пила. Неровная поверхность затрудняет управление прокатной пилой. Чтобы узнать об этом, посмотрите видео Боба Харриса или получите копию его Руководства по штампованным бетонным швам, которые рассматриваются в главе 23.
  • Усадочные швы, пропиленные пилой, идеально подходят для декоративного бетона, потому что шов уже и чище, чем шов с обработкой.
  • Пилы для ранней посадки делают красивый и чистый пропил для декоративных бетонных швов. Пила Soff-Cut 150D предназначена для декоративной резки.
  • Soff-Cut также производит лезвие со скошенной кромкой, которое используется на второй день для превращения типичного соединения пропила (или соединения раннего входа) в декоративное соединение. Узнайте больше о пилах для резки бетона с ультра-ранним входом и алмазных дисках Soff-Cut.
  • Для клееных перекрытий вырежьте стыки точно по стыкам в фундаментной плите. Никаких дополнительных стыков не требуется.
  • Для несвязанных покрытий ACI 360R-06 рекомендует следующее: «Для тонких, неармированных, несвязанных покрытий необходимо рассмотреть дополнительные стыки между существующими стыками в нижней плите, чтобы минимизировать напряжение скручивания в покрывающей плите. Покрытие плита может иметь высокое напряжение скручивания из-за того, что нижняя плита является твердым основанием для верхней плиты.Кроме того, следует отремонтировать любые неустойчивые трещины в фундаментной плите, чтобы они не отражались через неармированную верхнюю плиту ».

Бесстыковые плиты

Этот топпинг не имеет стыков и трещин благодаря большому количеству структурных синтетических волокон. Forta Corp.

Хотя для большинства применений необходимы усадочные суставы, существуют методы, позволяющие устранить или уменьшить количество суставов.

Передача нагрузки

Эти пластиковые втулки прибиваются к деревянной перегородке, чтобы обеспечить место для штифта для передачи нагрузки.Гринстрик.

Для большинства легких плит, даже проездов, мы не слишком беспокоимся о передаче нагрузок по стыкам, иначе мы рассчитываем на совокупную блокировку, чтобы выполнить эту работу. Но между строительными швами или усадочными швами в плитах, которые будут испытывать более высокие нагрузки, нам нужен способ удерживать плиты вертикально выровненными при пересечении дорожного движения. Проблема в том, что если одна сторона шарнира прогибается под нагрузкой, тогда колеса будут слегка подниматься с другой стороны шарнира, и в конечном итоге края шарнира сломаются.В тех случаях, когда возникает необходимость перенести грузы, следует подумать о чем:

Ромбовидные силовые плиты передают нагрузки по строительному стыку, не создавая ограничений в любом направлении. Обратите внимание на активированный сужающийся сустав. Строительные технологии ПНА.

  • Совокупная блокировка создается в активированном сужающемся суставе. Сломанный край под стыком имеет достаточно неровную форму, чтобы выступающий заполнитель защелкнулся на другой стороне. Если стыки расположены близко друг к другу (или бетон не сильно усаживается), так что они не открываются слишком сильно, блокировка заполнителя может быть эффективной.Однако для более тяжелых нагрузок используйте метод механической передачи сдвига.
  • Существует множество устройств для передачи механической нагрузки (или передачи сдвига), в том числе дюбели (квадратные и круглые), грузовые пластины ромбовидной формы и шпоночные пазы.
  • Шпоночные пазы упомянуты в разделе о строительных швах. Обычно они не рекомендуются, но могут быть эффективны в строительных швах, которые остаются герметичными.
  • Дюбели должны быть правильно выровнены, чтобы быть эффективными. Дюбели должны быть перпендикулярны стыку как по вертикали, так и по горизонтали.Несоосные дюбели могут привести к порче стыка.
  • Дюбели должны быть гладкими, без острых краев, которые могут зацепиться за бетон. Из арматуры плохие дюбели. Одна половина дюбеля внутри бетона с одной или другой стороны не должна быть приклеена к бетону, чтобы позволить стыку открыться при усадке бетона. Обычно используются разрыхлители или смазка. Не наносите смазку слишком густо.
  • Лучший способ правильно выровнять дюбели в строительном шве - это просверлить отверстия в переборках или использовать фирменную форму переборки, которая выравнивает дюбели.
  • Для усадочных швов, пропиленных распилом, лучше всего использовать корзины для дюбелей, а затем снова прорезать шов над дюбелями.
  • Ромбовидные нагрузочные плиты для строительных швов - это новый и очень эффективный метод, который позволяет плите сжиматься в двух направлениях, устраняя любые ограничения.
  • Размеры и расстояние для круглых. квадратные и прямоугольные дюбели и ромбовидные опорные плиты приведены в ACI 302.1R-04, Руководстве по бетонному перекрытию и устройству перекрытий, или ACI 360R-06, Проектирование перекрытий на земле.

Формы плоские перфорированные под дюбели

dee Concrete Accessories также предлагает наши стандартные плоские формы, но с перфорацией для дюбелей. Наши плоские формы, перфорированные для дюбелей, почти идентичны стандартным плоским формам и двусторонним плоским формам dee, за исключением добавления перфорации отверстий для дюбелей.

Формы плоские перфорированные под дюбели - описание

Мы также производим плоские формы, перфорированные для дюбелей, поэтому эти формы могут использоваться для установки арматурных стержней или сплошных дюбелей.Они доступны из стали 12, 10, 3/16 и 1/4 дюйма.

Эти формы используются, когда для размещения задан армированный железобетон. Дюбели или арматурный стержень проходят через поверхность плоской формы. После того, как формы сняты и уложен прилегающий бетон, две укладки блокируются арматурой или сплошными дюбелями.

Отверстия под дюбели могут быть пробиты на открытом воздухе от 6 до 30 дюймов. как указано. Отверстия под дюбели пробиваются немного больше диаметра используемых сплошных дюбелей или арматуры, что позволяет легко снимать плоские формы с дюбелей после завершения укладки бетона.

Формы, перфорированные для дюбелей или арматуры, могут потребовать скользящего наконечника, чтобы можно было удалить форму после установки без повреждения армирующего материала.

Форма плоская для дюбелей
с дополнительным скользящим носиком

Менее эффективная альтернатива использованию плоских форм, перфорированных для дюбелей, заключается в том, что подрядчик по бетону помещает полые вставки в бетон во время укладки или просверливает отверстия для дюбелей в бетоне после укладки, чтобы он мог принять дюбели или арматуру перед формированием прилегающей укладки.

Приложения

Формы для плоских поверхностей из бетона

dee идеально подходят для формирования большинства кромок, тротуаров, патио, проездов, опор, промышленных плит, фундаментов, общих плоских работ, а в сочетании с нашими принадлежностями для бордюров и водостоков для всех типов работ по бордюрам и водостокам.

Плоские формы, перфорированные для дюбелей, используются в тех же типах приложений с дополнительной спецификацией, требующей замкнутого или армированного бетона.

Технические характеристики / типоразмер

Наши плоские перфорированные формы для дюбелей доступны в стандартных и нестандартных размерах. Стандартные перфорированные дюбели высотой от 4 до 24 дюймов с основаниями от 2 до 4 дюймов производятся длиной 10 футов.

Особенности и преимущества

формы плоские для дюбелей:

  • Разрешить подрядчикам выполнять работы, требующие блокирования или армирования бетона, без необходимости просверливать укладку или вставлять вставки в бетон во время укладки.

  • Повышение производительности при укладке железобетона, экономия времени и трудозатрат.

  • Все железобетонные конструкции должны быть выполнены с меньшим количеством пыли при сверлении, обеспечивая более здоровую рабочую среду.

  • Обеспечивают все стандартные преимущества наших прямых плоских форм.

Свяжитесь с dee Concrete Accessories по телефону 1-800-245-1333 , заполните нашу контактную форму по телефону или напишите нам по адресу info @ deeconcrete.com, чтобы обсудить ваши индивидуальные потребности в форме плоских работ или найти дистрибьютора в вашем районе.

Когда использовать дюбели?

Когда нужно использовать дюбели для передачи нагрузки через поперечные, распиленные, усадочные швы и какого размера они должны быть?

Практическое правило | Размер дюбелей

Практическое правило

Если дорожное покрытие правильно спроектировано с использованием принятой процедуры расчета толщины, и конструкция составляет 8 дюймов или более, используйте дюбели на всех поперечных стыках.Если размер конструкции меньше 7 дюймов, дюбели, скорее всего, не понадобятся в местах поперечных усадочных швов, поскольку движение грузовиков недостаточно, чтобы вызвать разлом. Между 7 и 8 дюймами вы находитесь в серой зоне, и использование дюбелей зависит от количества грузовиков, схемы движения (с разделением на каналы или без него), скорости и т. Д.

Еще одно практическое правило использования дюбелей - движение грузовиков. Если в расчетной полосе проезжей части (наиболее загруженной) проезжей части проезжает менее 80 грузовиков в день, дюбели, вероятно, не понадобятся.Однако, если на проектную полосу приходится более 120 грузовиков в сутки, скорее всего понадобятся дюбели. Если поток грузовиков составляет от 80 до 120 грузовиков в день, то использование дюбелей остается на усмотрение инженеров.

Однако поперечные строительные швы (коллекторы) обычно представляют собой стыковые швы, поэтому они не передают нагрузку. В этих местах требуются дюбели для всех покрытий, независимо от толщины и движения грузовиков.

Размер

Практическое правило для размера дюбеля: Диаметр дюбеля = 1/8 толщины дорожного покрытия .

  • Длина от 15-18 дюймов (380-460 мм)

  • Минимальная длина заделки 6,0 дюймов (150 мм) с каждой стороны стыка

  • Диаметр 1,0-1,50 дюйма (25-40 мм), типичный для дорог

  • 1.Диаметр 50-2,0 дюйма (40-50 мм), типичный для аэродромов

  • Эпоксидное или другое покрытие для защиты от коррозии

Таблица 1. Требования к дюбелям в зависимости от толщины дорожного покрытия или движения грузовиков

Толщина бетонного покрытия
в.(мм)

Движение грузовиков
грузовиков / день

Диаметр дюбеля
дюйма (мм)

<7,0 (175)

<80

не требуется *

7.0–8,0
(175–200)

80–100

?

8,0 - 10,0
(200–250)

> 100

1,25 (32)

> 10.0 (250)

> 100

1,5 (38)

* За исключением строительных швов

Чтобы узнать больше, следуйте ...
Основы передачи нагрузки

Бетонные стяжки, формы для мощения, формы для бетонных мощений, строительное оборудование, Fleming Manufacturing

Проволочная подвесная корзина для налитых дюбелей.

Дюбели поставляются в корзине и могут поставляться с эпоксидным покрытием, краской или без покрытия. Используется в качестве системы установки дюбелей для бетонных плит. Изготовлены для откидных плит, плит для шоссе и взлетно-посадочных полос. Обеспечивает более точный метод установки стальных компенсаторов и усадочных швов. Дюбели более точно центрируются в плите, что облегчает подрядчику соблюдение строгих технических требований. Предотвращает установку дюбелей под углом, что гарантирует правильное движение плиты.Дает подрядчику огромную экономию труда по сравнению с традиционными методами формовки. Значительно сокращает время строительства плиты.

Изготовлен для дюбелей диаметром 3/4 ", 1", 1-1 / 4 "и 1-1 / 2" по мере необходимости. Для заказа укажите тип (расширение или сжатие), центры диаметров дюбелей, толщину укладки и длину корзины. Сделано в соответствии с требованиями федерального правительства, штата, города и аэропорта.

Позвоните сегодня и получите БЕСПЛАТНЫЙ заказ цитата по стяжке, которая идеально подходит для ваших проектов и бюджет.

БЕСПЛАТНОЕ индивидуальное предложение

(936) 539-1571

Доступно финансирование

Список клиентов Fleming

  • Андерсон Колумбия - Ларедо, Техас и Таллахасси, Флорида
  • Строительство Apac - по всей стране
  • Бетонное покрытие Brevard - Остров Мерритт, Флорида
  • Chambers Engineering - Лаббок, Техас и Форт-Уэрт, Техас
  • GLF-USA - Орландо, Флорида
  • Lane Construction - Meriden, CT
  • Mitchell Enterprises - Даллас, Техас
  • OHL-US - Остин, Техас, и Нью-Йорк, Нью-Йорк
  • Pave-Tech Construction - Риальто, Калифорния
  • Петтибон Констракшн
  • Primoris Services (James Construction) - Батон-Руж, Лос-Анджелес
  • Техасский стерлинг - Хьюстон, Техас
  • Вт.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    [an error occurred while processing the directive]
