Дюбель гвоздь фото: 105 фото подбора размеров и характеристик крепежа

Содержание

ГОСТ. Что это такое? Как пользоваться дюбелями для плинтуса и другими видами? Расчет веса. Как забить потайной дюбель?

При выборе прочного и надежного крепления конструкции на монолитную поверхность стены, потолка или пола чаще всего обращаются к применению дюбелей. Этот вид крепежа по своим свойствам удерживать большие нагрузки конструкций при правильном выборе сравнивают по надежности с анкерными болтами. Дюбельные крепления сегодня выпускаются в различных модификациях и имеют разные параметры по диаметру и длине. Ориентируясь на вид дюбеля-гвоздя, различаются и способы его установки.

Что это такое и для чего нужны?

Дюбельное крепление является способом монтажа различных предметов или конструкций к монолитным твердым поверхностям – в этом и состоит его назначение. Он отлично работает на бетонной, кирпичной или каменной поверхности, а также может быть применим для гипсокартона и керамики.

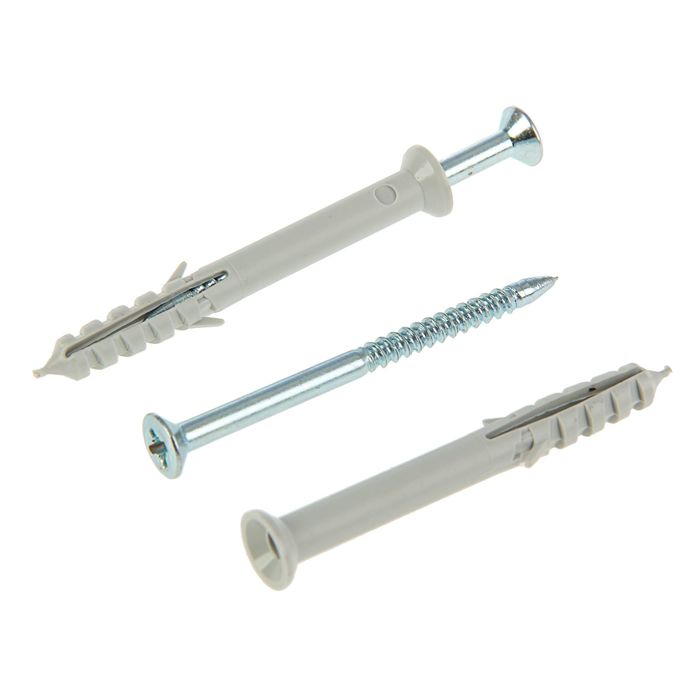

Внешне дюбель-гвоздь выглядит, как приспособление, которое сочетает в себе 2 компонента: дюбельную конструкцю из пластика и шурупа. Конструктив определенных разновидностей дюбельного каркаса имеет ограничитель, выполненный в виде манжеты, который необходим, чтобы при забивании дюбеля в стену приспособление не утапливалось в подготовленной лунке. Ограничитель может быть различной модификации – округлой, в виде цилиндра или потайного типа.

Установить дюбельный крепеж внутри стены можно при использовании молотка, при этом монтажный процесс прост и не занимает много времени. Этот вариант крепления применяется для монтирования систем из гипсокартона, для установки плинтуса или кабель-канала, подвешивания полок, шкафов и много другого. Дюбель-гвоздь выполняет надежный крепеж только в прочных монолитных структурах, его нецелесообразно использовать для ячеистого бетона или пустотелого кирпича.

Объясняется это тем, что у дюбеля-гвоздя нет такой распорной составляющей, которая бы помогла ему закрепиться в рыхлом материале.

Технические характеристики

Качество дюбельного крепежа регламентируется нормативами ГОСТ, но при его изготовлении этот регламент допускает изменение некоторых технических параметров. Например, возможно изменение диаметра, строения, длины или веса этого изделия. Несмотря на такие допуски, существуют нормы, которые должны быть строго соблюдены каждым изготовителем.

  • Дюбель-гвоздь выпускают из стального стержня, тип сплава которого является устойчивым к механическим нагрузкам.
    По Роквеллу твердость материала составляет не менее 54-56 HRC.
  • У стержня корпуса шурупа допускается кривизна. В норме, если стержень шурупа меньше 50 мм, искривление может быть на 0,1 мм, а если стержень размером более 50 мм, разрешенное искривление бывает и до 0,15 мм.
  • Притупленность острого кончика у гвоздя может быть не выше 0,8 мм, при этом кончик шурупа должен равномерно переходить в тело стержня, не образуя при этом трещин, зазубрин или закатов.
  • У гвоздя на рабочей поверхности стержня допустимо наличие следов, оставшихся от зажимных устройств при обработке. Острие у изделия может иметь несколько граней.
  • Если на дюбеле есть рифление, то шаг между гранями составит до 0,8 мм, а глубина между гранями не должна превышать 0,15 мм.
  • Некоторые модели дюбеля-гвоздя имеют шайбу, которая на корпусе изделия размещается довольно плотно, при этом усилие по сдвигу этой шайбы не должно быть ниже 0,3 кН.
  • Крепеж изготавливается с покрытием из цинка, толщина которого должна быть не менее 6-7 мкм.
    Нанесение на поверхность гвоздя цинкового слоя выполняется катодным методом.

Что касается иных характеристик, то их изменения могут быть осуществимы только согласно обоснованным и согласованным техническим регламентам.

Обзор видов

Варианты изготовления дюбеля-гвоздя могут быть с наличием резьбовой нарезки или без нее, его дюбель делают в виде пластикового корпуса с потайной манжетой или цилиндрической формы. Сам гвоздь снабжен шляпкой, которая чаще всего имеет грибовидный контур. По длине стержня гвоздь имеет спиралевидную нарезку, а если гвоздь забивной – то его поверхность может быть гладкой, и в конструкции крепежа нет пластикового цилиндра.

Такой вид классифицируется как огнестойкий, так как металл при отсутствии пластика не поддерживает горение. Некоторые модели дюбеля выпускают с насаженными шайбами. Сама шайбообразная проставка изначально находится на конце тела гвоздя, а при монтаже она сдвигается в сторону шляпки – такой крепеж является наиболее прочным к воздействию нагрузок.

Дюбели-гвозди классифицируются по способу монтажа.

  • Монтаж с применением обычного молотка – этот метод является ручным. Корпус гвоздя бывает с резьбой – тогда его вкручивают с использованием отвертки, или с гладкой рабочей частью – тогда его забивают при помощи молотка. Гвоздь с резьбой при необходимости впоследствии можно выкрутить и демонтировать, а изделие без резьбы демонтировать очень сложно, иногда просто невозможно.
  • Монтаж с применением строительно-монтажного пистолета
    – в этом случае строение гвоздя отличается наличием специальной манжетки, но у него нет распорного цилиндра из пластика. Такое изделие позволяет выполнять быстрый монтаж и сможет выдержать большие нагрузки.

Есть множество разновидностей креплений по материалу применения.

  • Для стен из ячеистого бетона – конструкция дюбеля снабжена ребрами в форме спиралей, которые расклиниваются в момент забивания крепежа в подготовленное отверстие.
  • Для кирпичной кладки или бетонного монолита – применяются нейлоновые дюбели для работы с бетоном или кирпичом, могут выдерживать до 450 кг нагрузки. У этих моделей дюбели могут быть как с резьбой, так и без нее, диаметр находится в диапазоне 2-16 мм.
  • Для щелевого с пустотами или твердого массива – такой крепеж имеет большую длину, которая составляет 60-360 мм. Конструкция распорного элемента у дюбеля выполнена так, что при вхождении в пустотелую основу гвоздь-дюбель сможет зацепить несколько перемычек внутри материала, тем самым обеспечивая прочную сцепку.
  • Для обрешетки – такие дюбели называют дистанционными, и они дают возможность закреплять конструкцию обрешетки с небольшим отступом от поверхности стены.
    Такая дистанция колеблется в пределах 1-30 мм. Дюбель разделен на 2 части, одна из которых предназначена для рейки конструкции, а вторая – для стены. Обе части соединяются при помощи шурупа.

Таким методом удается достичь компенсации неровностей стены и получить равномерное закрепление конструкции.

  • Универсальный крепеж – его устройство способно самоопределяться внутри поверхности при монтаже. Если фиксация произошла в плотный материал, то корпус дюбеля расширяется, а если монтаж осуществляется в пустотелом материале, то при попадании в область пустот конструкция выпирает и примыкает к опоре.
  • Для поверхностей с небольшой толщиной – с этой целью используются конструкции дюбеля, выполненные из металла. При монтировании стального гвоздя каркас из металла вспучивается и прочно примыкает к области тонких стенок материала.
  • Для реечных направляющих, напольного плинтуса, стеновой обрешетки – применяется гвоздевой тип дюбеля. Он незаменим в тех случаях, когда требуется выполнить множественный монтаж крепежных узлов. Гвоздь крепления у такого приспособления обустроен специальной накаткой. Рабочую часть шурупа при монтажном процессе вставляют совместно с дюбелем в подготовленное отверстие через обрешетку или рейку, а затем вколачивают эту пару молотком.

После выполнения крепежного узла демонтировать его при необходимости уже не получится.

  • Для подвесных потолочных конструкций – применяется специальный крепеж, называемый «бабочка», который работает по поверхности, имеющей пустоты. При монтировании, проходя первый плотный уровень материала, под действием пружинного механизма дюбель раскрывает свою систему, тем самым упираясь в конструкцию обшивки изнутри. Дюбель-бабочка снабжен крючкообразными выступами и имеет резьбу.
  • Для тяжеловесных подвесных изделий – структура дюбеля применяется для работы с бетонной и кирпичной поверхностями в ситуациях, требуемых закрепить на рабочей поверхности тяжелые ворота или иные изделия. Такой анкерный дюбельный крепеж сможет выдержать многотонную нагрузку.
  • Для пенобетона и гипсового картона – выпускаются как нейлоновые, так и виды из металла, которые имеют острие рабочей части в форме сверла, а также на стержне их тела имеется резьба. Подобные дюбельные крепежи не требуют высверливания отверстий. Например, когда нужно закрепить акустический материал, всю конструкцию вкручивают при помощи отвертки или шуруповерта.
  • Для твердопенного бетона или фиксации теплоизоляции – для применения дюбеля отверстия в материале предварительно не делают, а сам крепеж забивают без гвоздя.
  • Для кирпича со щелевыми пустотами – применяется инъекционный вид дюбельного крепежа. Он работает при вставленном в подготовленное отверстие сетчатом анкере, куда затем вбивают дюбель, после чего к нему с помощью шприцевого приспособления вводят затвердевающий состав. Под действием клеящего вещества сетка анкера разрушается, и на этом месте образуется круглый анкер.

По форме бортика или головки дюбель-гвоздь бывает 3-х видов:

  • цилиндрической формы;
  • с потайным типом головки;
  • широкой грибовидной формы.

Различные материалы рабочих стеновых или потолочных поверхностей требуют основательного подхода в выборе крепежного приспособления. Кроме того, от вида выполнения работ зависит и размер самого дюбеля-гвоздя.

Размеры и вес

Для удобства применения производители выпускают дюбельный крепеж в различных размерных вариантах. Параметры у этого изделия маркируются при помощи двух цифр. Например, 10 на 80, а также 30 на 6 или 8 на 160 – первая цифра в этом случае показывает величину диаметра в миллиметрах, а вторая цифра укажет на длину дюбеля. Параметры дюбеля по диаметру находятся в пределах от 5 до 23 мм, что касается длины, то она находится в границах от 10 до 160 мм, хотя бывают изделия и длиной 200 мм, например, дюбель-гвоздь 10х200 мм.

Самыми ходовыми размерами для бытового применения считается крепеж 6х40, 5х50 или 5х60 мм, а также 6х60 мм. Для промышленного применения нередко в ход идут дюбели размером 8х160 мм. Приобретая дюбель-гвоздь, потребитель сталкивается с тем, что нередко их продают на вес, и масса изделий для оптовой или мелкорозничной закупки указывается не за 1 единицу крепежа, а за 1000 дюбелей.

Вес изделия напрямую зависит от его диаметра и длины, хотя во многих строительных магазинах дюбель-гвоздь продается и поштучно либо небольшими партиями.

Советы по выбору

Чтобы правильно подобрать дюбель-гвоздь, необходимо понимать, какую нагрузку предстоит выдерживать креплению, и для чего оно будет предназначаться. Чаще всего дюбельный крепеж используется для работы с бетонным материалом в виде плотного монолита. Рассмотрим рекомендации специалистов по подбору крепежа.

  • Если потребуется вешать кухонные шкафы или иные предметы с довольно большим весом, то необходимо запастись креплением, длина которого будет как минимум 85 мм.
  • При выполнении крепежа для плинтуса, для кабель-канала, для изоляции стен тем или иным материалом, а также для фиксации конструкций, расположенных горизонтально, длина дюбельного крепления выбирается от 30 мм, а его диаметр берут от 6 до 10 мм.
  • Для монтажа подвесного потолка, а также для ПВХ-конструкций или монтажа приборов освещения – словом, для тех изделий, где нагрузка идет с нижней части конструкции, используются дюбельные крепления, у которых имеются распорные усики или насечки, нанесенные на рабочем корпусе.
  • Если требуется подобрать дюбельный крепеж под уже готовое отверстие в материале, то следует помнить, что размер у диаметра отверстия и дюбельного крепежа должен быть равным. В случае когда диаметр отверстия будет больше, чем у дюбеля, качественного и надежного крепежа не получится, так как дюбель расшатается и выйдет со временем.
  • В стенах из пенобетона дюбельное крепление может стать своеобразным смягчающим прокладочным материалом. В этом случае нужно, чтобы такой крепеж плотно был закреплен в материале, а нагрузка веса удерживаемой конструкции равномерно распределялась по всем крепежным узлам, то есть по остальным дюбелям.

Опытные мастера-монтажники считают, что для старой бетонной стены лучше всего использовать универсальный тип крепления, так как в бетонном монолите могут неожиданно обнаруживаться незаполненные пустоты. Что касается размера и диаметра дюбеля-гвоздя, то, чем больше подразумевается на него нагрузка, тем толще и длиннее должен быть крепеж.

Особенности крепления

Пользоваться крепежом в виде дюбеля-гвоздя при наличии минимальных навыков работы с электродрелью и молотком довольно просто. Устанавливать крепления для бытовых нужд вполне можно своими силами, не приглашая к выполнению этих работ наемных мастеров. Прежде чем начать крепить, нужно выполнить расчет количества дюбелей, их диаметр и размер. Для выполнения работы потребуется применение молотка, электрической дрели с победитовым сверлом либо перфоратора с буром, а также нужно приготовить и выбранное количество дюбелей-гвоздей. Чтобы правильно использовать крепеж, нужно знать, закручивать придется дюбельный крепеж, или его нужно будет забить.

Для различных материалов особенности крепления дюбеля будут различны.

На кирпич

В намеченном участке стеновой поверхности выполняется отверстие, причем, во избежание образования трещин в теле кирпича, сверлить начинают на низких оборотах дрели, постепенно их увеличивая, но только тогда, когда глубина отверстия достигнет 8-10 мм. Перед монтажом дюбельного крепления из отверстия удаляют пыль и мелкую кирпичную крошку, а затем вбивают дюбель при помощи молотка.

На бетон

Область для отверстия размечается при помощи кернера, после чего берут перфоратор и высверливают отверстие до требуемой глубины. Диаметр сверла или бура для сверления требуется взять равным диаметру дюбельного крепежа. Что касается длины отверстия, то ее делают на 5-6 мм длиннее, чем сам выбранный вами дюбель. Далее из отверстия удаляют пыль и осколки материала при помощи бытового пылесоса. Затем дюбель забивают молотком в отверстие, а сам шуруп вкручивают либо забивают в конструкцию дюбеля. Забивая шуруп, нужно оставить 3-5 мм его свободного края головки для того, чтобы осуществить подвешивание монтируемой конструкции.

На гипсокартон

При работе с этим хрупким материалом от монтажника требуется большая аккуратность. Сначала в гипсокартоне выполняют отверстие нужных длины и диаметра, а затем до упора вводят дюбельный крепеж, легонько постукивая по его шляпке молотком, после чего требуется вкрутить шуруповертом шуруп в конструкцию дюбеля. При работе с гипсокартонными поверхностями нужно соизмерять массу закрепляемой на них конструкции.

Если она довольно большая и тяжелая, то применять дюбель-гвоздь не рекомендуется, так как этот вид крепления разрушит материал под действием веса закрепленной на них конструкции.

На керамическую плитку

Во время монтажных работ к керамическому материалу следует относиться бережно, так как он обладает повышенной хрупкостью. На поверхности плитки отмечают место для сверления отверстия, далее берут сверло по металлу и выполняют углубление 0,5 мм, то есть снимают слой эмали. Далее берут электрическую ударную электродрель и сверлят отверстие нужной глубины. В отверстие ставят до упора конструкцию дюбельного крепежа и закручивают шуруп.

Перечисленные способы монтажа подразумевают то, что дюбель-гвоздь будет вкручен или забит в рабочее отверстие. Но, помимо этих вариантов, существует еще один способ монтажа дюбельного крепления. Чтобы осуществить его, потребуется взять специальный строительно-монтажный пистолет, с помощью которого конструкцию «пристреливают» к рабочей монолитной поверхности. Чаще всего это применяется для бетона. В работе используют специальный дюбель, который оснащают особой шайбой, отвечающей за плотную посадку крепежа в стене. Строительно-монтажный пистолет имеет своеобразное устройство, которое после нажатия на спусковой курок выстреливает дюбель в стену, и это действие перемещает шайбу с конца дюбельного крепежа к его шляпке, надежно фиксируя крепление в стене.

О том, как установить дюбель-гвоздь в стену, смотрите в следующем видео.
