Дюбель для бетона: нюансы выбора и монтажа.

Содержание

1 Характеристики и виды дюбельного крепежа для бетона
2 Выбор дюбеля
3 Нюансы монтажа и удаления
- 3.1 Алгоритм установки
- 3.2 Демонтаж дюбеля

Дюбель является оптимальным типом крепления различных конструкций к базовому основанию из бетона или кирпича. Дюбель для бетона способен выдержать значительную нагрузку, но для этого его необходимо грамотно выбрать и смонтировать.

Дюбели для бетона стандартного типа с гвоздем

Характеристики и виды дюбельного крепежа для бетона

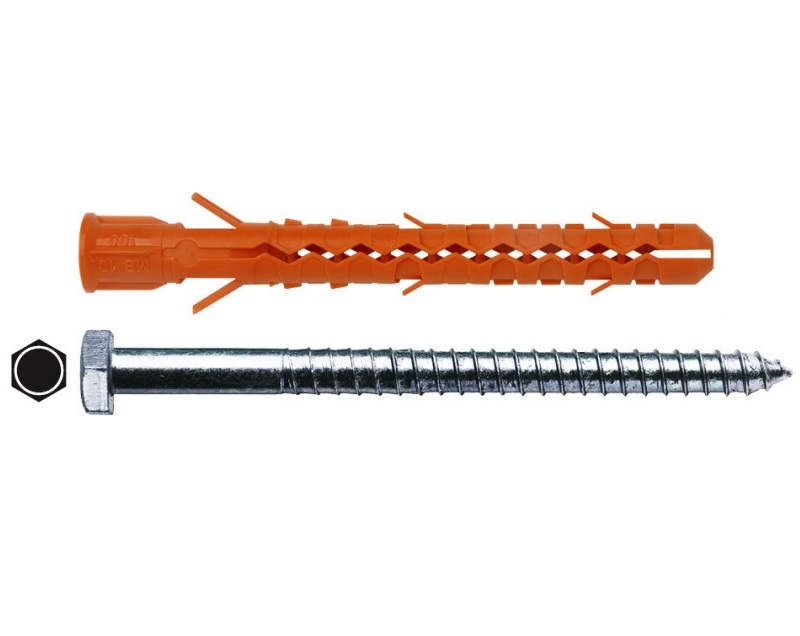

Классическим типом дюбеля для бетона является пластмассовая втулка цилиндрической формы с насечками по всей длине и выступами, предотвращающими проворачивание и выпадение крепежа. Дополняет ее, как правило, саморез или гвоздь.

Конструкция стандартного дюбеля для бетона

Помимо стандартных дюбелей на строительном рынке сейчас можно найти специальные химические крепежи для пористого бетона. Они фиксируются в готовом отверстии путем применения клеевого состава, который заполняет собой все поры. Для окончательной их фиксации необходимо дождаться застывания состава. На это уходит от двух часов до суток.

Также можно выделить еще некоторые разновидности дюбельных элементов для бетона:

Распорный. От остальных его отличают размеры шурупов и выполнение последних в форме шифера.
Дюбель-гвоздь из металла, вбиваемый в бетон молотком или специальным пистолетом.
Фасадный — дюбель, применяемый для монтажа каркаса на бетонные стены. Такой крепеж чуть длиннее распорного, а шуруп его обладает большей шляпкой. Устойчив к ударам материала.

КВТ – дюбель с широкой резьбой, позволяющей максимально надежно закрепить его в стене из газобетона.
GB – крепеж для стен из полистиролбетона. Его гильза похожа на распорную, но обладает спиралевидным строением. Такой крепеж выдержит максимальные нагрузки.

Разнообразие ассортимента дюбелей для бетона

У дюбеля для бетона есть масса отличий от аналогичного для кирпича. Стоит правильно выбирать крепеж, так как это влияет на результат монтажа. В большинстве случаев для бетона применяется дюбель-гвоздь. Здесь не являются подходящими саморезы или шпильки, как при работе с кирпичной кладкой. Благодаря возможности беспрепятственно забить гвоздь в бетонное основание можно быстро и качественно выполнить работу.

Дюбельное крепление для бетона является настолько универсальным вариантом, что порой сложно описать все сферы его применения. Применяется он во время ремонта для прикрепления навесных шкафчиков, вытяжек, карнизов, кронштейнов для телевизора, бытовой техники и для решения других задач.

Выбор дюбеля

Как и любой другой крепеж, дюбель для бетона нужно правильно выбрать. Главной характеристикой является та конструкция, для которой будет использоваться этот элемент:

Для закрепления конструкций, имеющих значительный вес, применяются дюбели с длиной не менее 85 мм.
Для горизонтальной фиксации в стену из бетона подбирают дюбели с длиной не менее 30 мм. Диаметр крепления в этом случае должен составлять от 7 до 11 мм.
Для тех работ по монтажу, где нагрузка предполагается снизу, например установки подвесного потолка или светильников, применяют дюбели с распорными механизмами.

В быту лучше всего использовать дюбели из нейлона, способные выдержать до 75 кг нагрузки. Металлические чаще всего монтируют на промышленных объектах.

Конструкция строительного пистолета для крепления дюбелей

Нюансы монтажа и удаления

При тщательном изучении технологии установки можно самостоятельно выполнить качественный крепеж в домашних условиях. Для проведения работ необходимо подготовить те инструменты, которые понадобятся в работе. Это:

ударная дрель или перфоратор с победитовым сверлом;
дюбель-гвоздь;
изолента;
молоток.

Для фиксации дюбеля в стене не требуется много инструментов

Алгоритм установки

После подготовки всего необходимо можно приступать к работе по следующему алгоритму:

Наметка места установки дюбеля на стене при помощи ручки или карандаша.
Создание небольшого углубления гвоздем, чтобы впоследствии была возможность качественно выставить сверло.

Выполнение на сверле отметки для контроля глубины отверстия. Для этого к сверлу прикладывается дюбель и в нужном месте наматывается изолента. Стоит помнить, что отверстие всегда чуть глубже, чем сама длина дюбеля.
Расположение дрели строго перпендикулярно базовой поверхности и сверление.
Удаление цементной крошки и пыли из проделанного отверстия. Удобно это делать при помощи пылесоса.
Вбивание дюбеля в отверстие при помощи молотка до упора. Делается это аккуратно.
Ввинчивание шурупа в дюбель или забивание гвоздя, если он предусмотрен.

Процесс монтажа дюбеля в бетонное основание

Демонтаж дюбеля

Нередко случаются ситуации, когда уже имеющийся дюбель необходимо удалить из стены. Чаще всего такое случается при необходимости выравнивания стен перед оклейкой или другой декоративной обработкой. Вынуть дюбель из бетонной стены не так сложно.

Для этого понадобятся нож, штопор, пробойник, молоток, саморез, шило, паяльник, болгарка, гвоздодер. Не все перечисленные инструменты будут нужны, как правило, используется один или несколько.

Вот способы удаления:

Для того чтобы убрать пластиковый дюбель, в него вкручивают на 2/3 шуруп подходящего размера. После этого головка шурупа надежно фиксируется плоскогубцами и вытягивается вместе с дюбелем. Шляпку можно зацепить и гвоздодером. Этот способ еще эффективней, чем предыдущий.
Если дюбель для бетона «сидит» в стене максимально плотно, то не всегда есть необходимость его вытаскивать. Можно просто срезать выступающие края и заделать отверстие шпаклевкой.

Снятие дюбеля из стены плоскогубцами

Для удаления дюбеля, в котором наблюдается металлический обломок самореза или шурупа, необходимо расплавить основу крепления из пластика, подцепить элемент плоскогубцами или кусачками и вытащить из гнезда.

Дюбель-гвоздь, для монтажа которого необходим пистолет, вытащить можно если с разных сторон обработать его частыми и сильными ударами молотка. Так он расшатается и быстро снимется гвоздодером. Если он не расшатывается, то рядом с ним необходимо проделать отверстие сверлом, имеющим твердосплавный наконечник. Это значительно уменьшит сцепление крепежа с основой и дюбель лучше выйдет.

Чтобы быть уверенным в качестве крепления для бетона, важно грамотно подобрать дюбель и смонтировать его в основание. Только при четком следовании инструкции получится желаемый результат.

Виды дюбелей для бетона их разновидности и особенности

Дата публикации: 30.03.2021

Существующие особенности и виды дюбелей для бетона

С помощью дюбельного крепежа есть возможность крепить к бетонному основанию различные конструкции. Такое крепление характеризуется продолжительным сроком службы и надёжностью. Кроме этого, крепёжные элементы поддаются демонтажу, что является большим преимуществом.

Характеристика крепежа

Дюбельный крепеж внешне состоит из втулки. Изготавливается она из пластмассы или металла. С внешней стороны она имеет насечки, которые равномерно распределены по поверхности. С их помощью ведётся удержание втулки в бетоне. Вставляется она в заранее просверленное отверстие. В верхней части втулки присутствует манжета. Она не даёт возможность цилиндру заходить в отверстие глубже положенной нормы. Во вбитую гильзу вкручивается саморез. Также может вбиваться гвоздь.

Применяемый материал

Пластмассовые дюбели бывают нескольких видов:
1. Полиэтиленовые. Они не деформируются и хорошо противостоят воздействию кислот. Материал не проводит электрический ток, но со временем ухудшает свои характеристики. При этом крепеж не теряет свойств при температуре (- 40)◦.
2. Полипропиленовые. Характеризуются твердостью и износоустойчивостью. Сохраняют качества при температуре (+140)◦. На морозе теряют свои характеристики.
3. Полиамидные. Способны выдерживать механические нагрузки, обладают высокой прочностью и стойкость к вибрационным воздействиям. Теряют свои свойства в условиях повышенной влажности и низких температур.

У существующих металлических дюбелей более высокая прочность и жёсткость. К недостатку относится их небольшая упругость и вязкость.

Ещё существует такой крепёж как дюбель-гвоздь. Материалом для них служит пластик и оцинкованная или нержавеющая сталь. Иногда применяются сплавы титана, бронзы, латуни. Такие изделия хорошо противостоят коррозии, отличаются прочностью и долговечностью.

Разновидности дюбелей для бетона

Существуют множество разновидностей дюбелей по бетону. Они бывают следующих типов:
1. Распорные дюбели. С их помощью крепятся крупные изделия. В крепеже присутствуют распорки, напоминающие шипы.

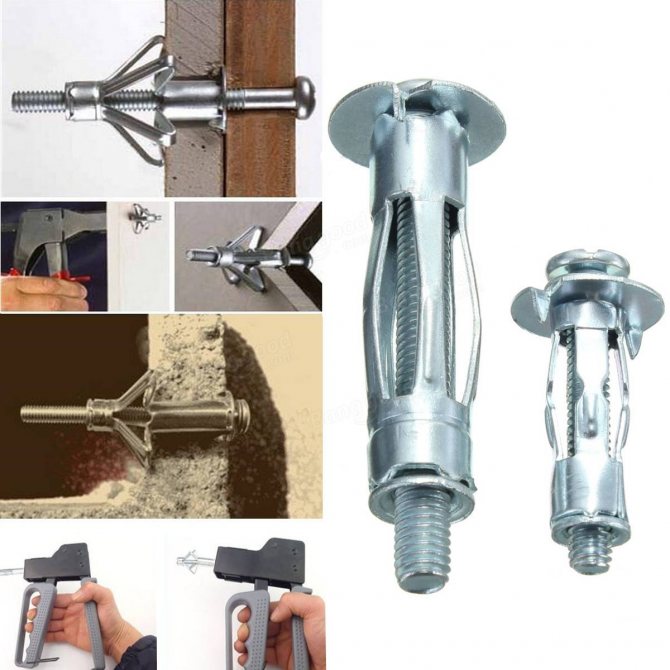

2. Дюбели бабочка. Используются в тех случаях, когда поверхность бетона тонкая. После захода шурупа во втулку задняя сторона гильзы сворачивается. Это способствует надёжной фиксации крепежа.
3. Универсальные дюбели. Могут применяться для пористого бетона. Здесь также происходит сворачивание втулки в надёжный узел.
4. Фасадные дюбели. Производится фиксация теплоизоляционных изделий. При этом конструкция дюбеля изготавливается из стойкого к нагрузкам материала.
5. Химические. Особенностью конструкции является наличие капсулы, в которую залито химический состав. Вкручиваемый шуруп разбивает капсулу, нарушая её герметичность. Вытекающий состав затвердевает через некоторое время, образуя прочное соединение.
6. KBT для газобетона. Используются для вкручивания в газобетонные поверхности. Конструкция дюбеля отличается присутствием широкой резьбы. Это даёт возможность вести крепёж в пористом материале.
7. GB для газобетона. Вкручиваются в блоки, изготовленные из полистиролбетона. С помощью такого крепежа есть возможность вести фиксацию больших навесных шкафов.

Вывод

Перед выбором нужного крепежа следует хорошо представлять, с какой целью он будет применяться. С учётом прочности бетонной стены подбирается определённая разновидность дюбелей.

Как создать стержни для дюбелей в сборных стенах в Revit [РАБОЧИЙ ПРОЦЕСС + ВИДЕО] — Программное обеспечение BIM и Autodesk Revit Apps T4R (Инструменты для Revit) бетонные стены для формирования соединений между стеновыми панелями, обычно в сочетании с растворными трубами или монолитными элементами.

В этом контексте они также известны как перекладина, перекладина, стартовая перекладина или выступающая перекладина. С помощью нашего инструмента Wall Reinforcement вы можете автоматически добавлять прямые или изогнутые (L-образные) дюбели в стены Revit в соответствии с заданными вами конфигурациями.

Выполните следующие действия, чтобы автоматически вставить дюбель в сборные стеновые панели в Revit.

1. Создайте конфигурацию. В этом случае будут определены только прямые дюбели.

Итак, здесь я решил создать прямых стержней на вершине стены ; выбран тип арматуры ; и определили Расстояние удлинения , Крепление Длина , Внешнее покрытие Расстояние и Настройки макета для дюбелей.

2. Свяжите эту конфигурацию с типом стены. Выберите стену, нажмите Wall Link и выберите конфигурацию, которую необходимо применить.

3. Выберите любое количество стен Revit и используйте команду Create Rebar , чтобы начать создание дюбелей. Арматурный стержень будет создан мгновенно.

4. Вы также можете выбрать другие формы в конфигурации. Например, если перекладина должна быть согнута в плиту, выберите Г-образная форма и в той же конфигурации отрегулируйте длину , удлинение, крепление и другие параметры.

Теперь создайте эти арматурные стержни:

Вот некоторые другие варианты, которые возможны при применении различных форм арматурных стержней через окно конфигурации. После того, как вы установите конфигурации, вы можете получить такие результаты всего одним щелчком мыши.

Сборщики сборных железобетонных изделий, которые уже используют наше решение BIM для сборного железобетона для Revit, попробуйте описанный выше рабочий процесс в своем следующем проекте, чтобы сократить количество ручных задач.

Чтобы узнать больше о размещении арматуры в сборных конструкциях в Revit, ознакомьтесь с нашим недавним веб-семинаром по армированию стен (март 2021 г.) на нашем канале YouTube.

Хотите попробовать наш инструмент BIM для армирования стен для Revit? Получите бесплатную 14-дневную пробную версию! Начните с загрузки нашей док-станции TOOLS4BIM. Мы предлагаем бесплатные живые демонстрации наших инструментов Revit в течение пробного периода, поэтому обязательно воспользуйтесь этим.

Категории

Новости компании
Новости о продуктах
Events
Client stories

Authors

Химический дюбель для любого материала стен

Химический дюбель для любого материала стен 17 сентября 2020 г.

Идентификация строительных материалов в старых зданиях часто является сложной задачей. Не всегда ясно, можно ли четко определить обрабатываемые материалы. Поэтому с EasyMix Spit предлагает крепеж, который подходит для всех распространенных материалов для стеновых конструкций.

Как средние, так и тяжелые нагрузки можно монтировать с помощью химического дюбеля в помещении. Запатентованный продукт имеет предварительно порционированный встроенный картридж с раствором, который обеспечивает чистоту изготовления и низкую подверженность ошибкам.

До 75% всех строительных работ приходится на существующие здания. Для профессионального выполнения заказов важна тщательная инвентаризация строительного материала. Однако в этом контексте не всегда возможно определить использованные строительные материалы, так как информация о возрасте здания и результаты бурения часто не ясны. Это особенно проблематично при креплении средних и тяжелых грузов к стене и потолку и затрудняет выбор подходящего крепежного устройства.

Благодаря EasyMix компания Spit предлагает универсальную систему. Химический дюбель подходит как для сплошных, так и для полых строительных материалов. Например, кабельные лотки, настенные консоли или распределительные коробки легко монтируются на стены из перфорированного камня или бетона.

EasyMix представляет собой полный комплект, который сразу готов к использованию – пробка может быть вставлена непосредственно в подготовленную скважину. Кроме того, он уже имеет встроенную предварительно порционную камеру для раствора. Он высвобождает материал при ввинчивании прикрепленного резьбового стержня с помощью аккумуляторного шуруповерта и обеспечивает оптимальное распределение раствора на 360 градусов.

Последний точно дозируется по количеству, так что не образуются остатки и примеси.

Во время нанесения дополнительное выдавливающее устройство не требуется. Поскольку все компоненты уже согласованы друг с другом, подверженность ошибкам при обработке также низкая, а точность высокая.

Сборка в пять раз быстрее, чем с обычными ситовыми рукавами и растворными картриджами. Кроме того, вилку можно использовать через короткое время, что устраняет длительное время ожидания.
