размеры, виды, маркировка, характеристики, параметры бетонных колец

Содержание:

• Общее описание железобетонных колец
• Области применения железобетонных колец
• Конструктивные виды бетонных колец
• Особенности производства ЖБИ колец
• Правила маркировки ЖБ-колец
• Дополнительные элементы для сооружения колодцев
• Преимущества и недостатки железобетонных колец
• Особенности монтажа железобетонных колец
• Рекомендации по обеспечению безопасности монтажных работ

Популярный вариант строительства колодцев различного назначения – водоснабжающих, канализационных, инженерных – использование железобетонных колец. Широкий ассортимент таких ЖБ-изделий позволяет выбрать продукцию, оптимально подходящую для конкретной области применения по размерам, конструктивному исполнению, эксплуатационным характеристикам. Требования к характеристикам бетонных колец осуществляется в соответствии с ГОСТом 8020-2016.

Общее описание железобетонных колец

Колодезное кольцо – изделие, получаемое по технологии полусухого вибропрессования бетонной смеси, которая заливается в подготовленную форму.

При производстве продукции используются: тяжелая бетонная смесь и арматурная сталь.

Армирование бетона обеспечивает:

• повышение сопротивления к растягивающим усилиям;
• повышение прочностных характеристик;
• увеличение сопротивления к сжимающим усилиям, появляющимся в процессе эксплуатации.

Собранные колодезные конструкции гидроизолируют с помощью рулонных материалов и обмазочных составов. Качественная гидроизоляция обеспечивает полную герметичность колодца или горизонтальной магистрали.

Области применения железобетонных колец

ЖБ-кольца востребованы в промышленном строительстве при обустройстве коллекторов, создании водоснабжающих, канализационных, газопроводных сетей. В частных домостроениях такие изделия востребованы при:

• обустройстве водозаборных шахтных колодцев;
• сооружении септиков с различным количеством камер;
• сооружении дренажных колодцев.

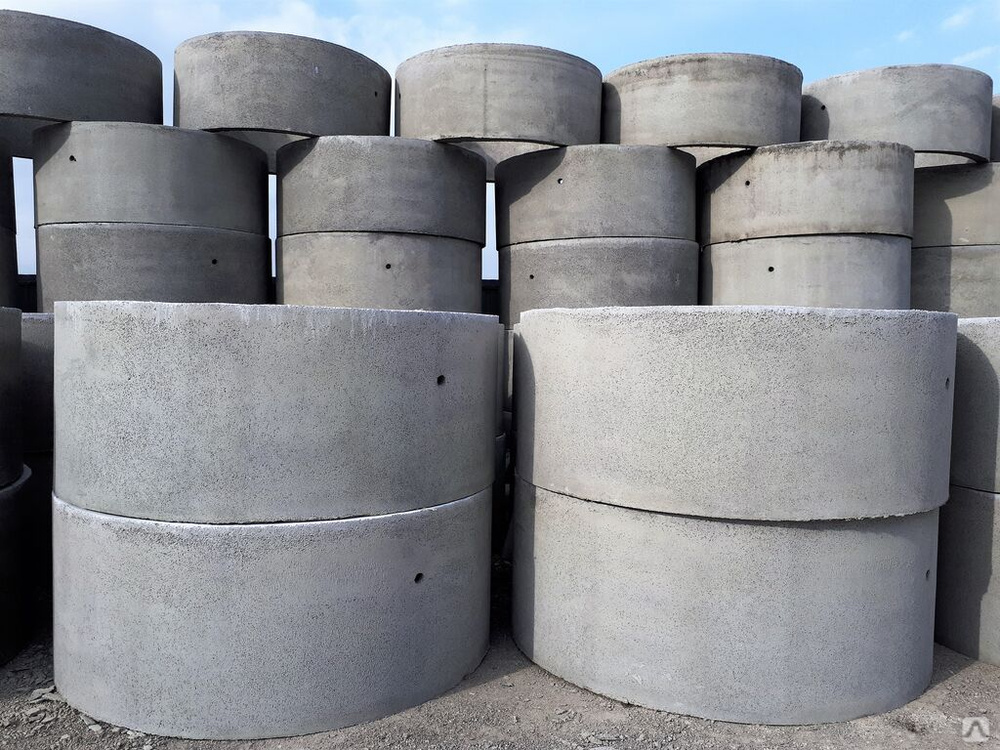

Конструктивные виды бетонных колец

Производители предлагают следующие виды ЖБ-колец:

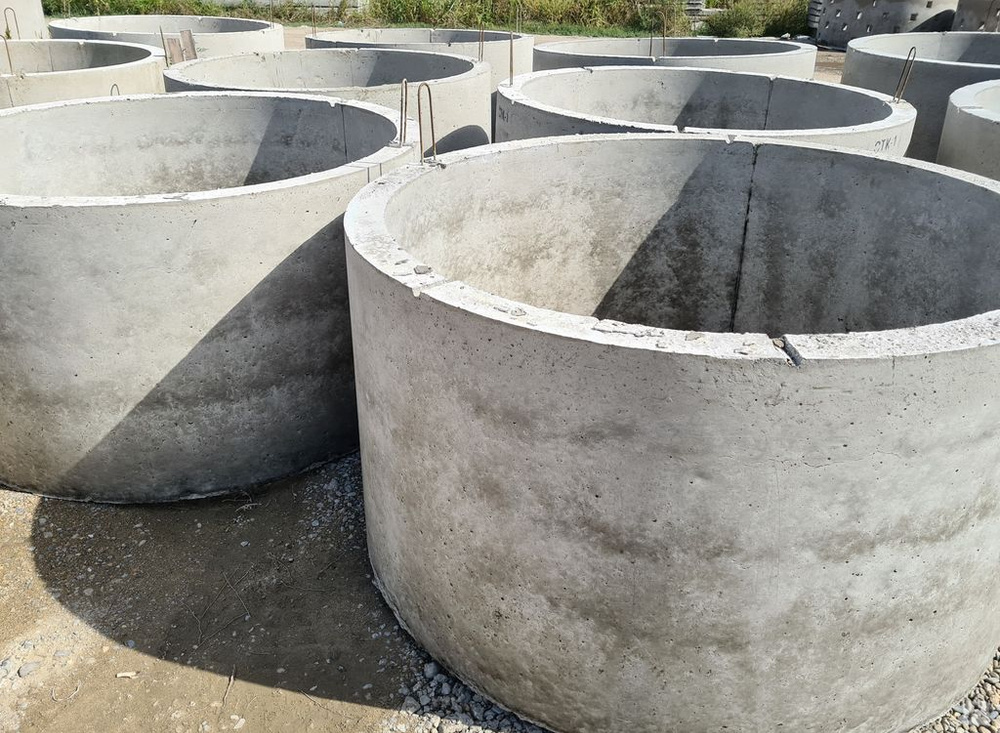

• Стандартные. Представляют собой полый цилиндр с гладкими верхним и нижним краями. При монтаже устанавливаются друг на друга, скрепляются между собой стальными скобами, стык герметизируют цементно-песчаной смесью.

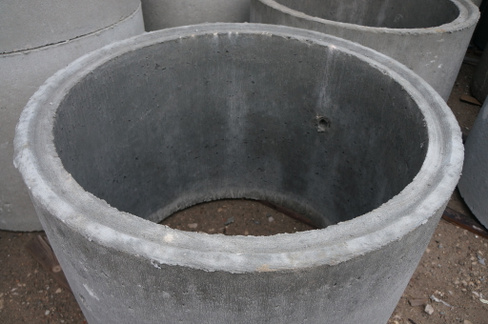

• Еврокольца. Оснащены замковой системой, состоящей из выступов, расположенных в верхней части, и выемок в нижней части кольца. После установки элементов замковое соединение обеспечивает герметичность сооружения без дополнительной обработки. Такие сооружения подходят для эксплуатации в регионах с высокой сейсмоактивностью, на нестабильных почвах.
• Монолитные стаканы. Представляют собой единую конструкцию, состоящую из стенового кольца и днища. Обеспечивают высокую герметичность емкости, применяются в канализационных системах и при прокладке инженерных коммуникаций.

Особенности производства ЖБИ колец

Изготовление ЖБ-колец в заводских условиях обеспечивает точность дозировки компонентов и высокое качество конечного продукта.

Исходные компоненты

При производстве ЖБИ: тяжелая бетонная смесь и арматурная сталь. В состав бетонной смеси входят:

• портландцемент М400, М500 – свежеизготовленный, бездобавочный, обеспечивающий хорошую скорость твердения;
• песок модуля крупности 2,0-2,3 Мкр, с минимальным наличием глиняных и пылевидных частиц;
• щебень фракций 5-20 мм;
• вода для затворения вяжущего, не содержащая примесей, которые могут негативно повлиять на свойства пластичной смеси и/или готовой продукции;
• пластификаторы и другие добавки, повышающие технические свойства материала.

Требования к морозостойкости бетона регламентирует ГОСТ 10060-2012, к водонепроницаемости – ГОСТ 12730.5-2018.

Для усиления конструкций используется арматурная проволока и стержни с профилированной и гладкой поверхностью, диаметр – 8-12 мм.

Производственное оборудование

Для изготовления этой продукции требуются: оборудование для дозирования компонентов, бетоносмеситель профессионального класса, кран-балка грузоподъемностью 1-2 т, автоматическая виброформа.

Этапы производственной технологии

• Компоненты после взвешивания загружают в бетоносмеситель, результат его работы – получение тщательно вымешанной, однородной и текучей, смеси.
• С помощью сварочного аппарата создают усиливающий каркас из арматурной стали.
• Из гладкой арматурной стали изготавливают монтажные петли, предназначенные для удобной выемки изделия из формы и предназначенные для ведения монтажных работ.
• В опалубку устанавливают собранный силовой каркас и заливают в нее бетонную смесь.
• Под воздействием вибрации бетонная смесь эффективно заполняет все пустоты.
• Через время, определенное в технической документации, изделие извлекают из формы и укладывают на открытом участке для набора прочности.

Изделия готовы к использованию через 28 дней после заливки бетонной смеси в форму.

Правила маркировки ЖБ-колец

Для идентификации железобетонных колец используется стандартизированная буквенно-цифровая маркировка, позволяющая быстро найти подходящее изделие.

Буквенные обозначения:

• КС – стеновые кольца, размещаемые в стесненных условиях;
• ДК – монолитный «стакан», кольцо с дном;
• ПП – крышка;
• ПН – дно кольца;
• ПК – монолитная конструкция, включающая кольцо и крышку;
• КЛК – изделия, предназначенные для прокладки канализационных и ливневых систем;
• КО – кольцо опорное, обеспечивающее стабильное положение колодезной конструкции;
• КФК – изделия, рассчитанные на использование при сооружении коллекторных и дренажных систем;
• КВГ – ЖБ-кольца для обустройства водозаборных колодцев и прокладки газопровода.

Числовые обозначения характеризуют высоту, толщину, массу и внутренний диаметр ЖБ-колец.

Таблица размеров, объемов используемого бетона, веса бетонных колец

Наименование	Наружный диаметр, D, мм	Внутренний диаметр, d, мм	Высота, h, мм	Толщина, мм	Объем бетона, м3	Вес, т
К-10-10	1160	1000	990	80	0,27	0,68
К-10-5	1160	1000	490	80	0,14	0,35
К-12-10	1410	1250	1250	80	0,33	0,82
К-12-5	1410	1250	1250	80	0,17	0,42
К-15-10	1680	1500	990	90	0,44	1,1
К-15-5	1680	1500	490	90	0,22	0,55
К-20-5	2200	2000	1490	100	0,33	0,82
К-7-1,5	840	700	145	70	0,024	0,06
К-7-10	840	700	145	70	0,17	0,42
К-7-5	840	700	495	70	0,084	0,21
К-7-6	840	700	590	70	0,3	0,25
КС10. 18а	1160	1000	1790	80	0,46	1,15
КС10.3	1160	1000	290	80	0,08	0,2
КС10.6	1160	1000	590	80	0,16	0,4
КС10.9	1160	1000	890	80	0,24	0,6
КС13.6	1410	1250	590	80	0,2	0,55
КС13.9а	1410	1250	890	80	0,28	0,7
КС15. 18	1680	1500	1790	90	0,804	2,01
КС15.6	1680	1500	590	90	0,265	0,66
КС15.9	1680	1500	890	90	0,4	1
КС20.12а	2200	2000	1190	100	0,67	1,68
КС20.18б	2200	2000	1790	100	1,02	2,55
КС20.6	2200	2000	590	100	0,39	0,98
КС20. 9	2200	2000	890	100	0,59	1,49
КС25.12а	2700	2500	1190	100	0,87	2,18
КС25.6	2700	2500	590	100	0,48	1,2

Дополнительные элементы для сооружения колодцев

При монтаже водозаборных, канализационных, дренажных, инженерных колодцев понадобятся не только кольца, но и другие изделия.

Какие бывают дополнительные элементы к бетонным кольцам:

• Днища. Не понадобятся, если используются монолитные конструкции «кольцо-дно».
• Опорные перекрытия. Выполняются в виде бетонного круга с отверстием, для закрытия которого используются крышка люка. Служат для принятия внешней нагрузки и равномерного распределения. Обеспечивают безопасность самого сооружения, а также людей и техники.
• Крышки люка. Имеют форму диска. В зависимости от нагрузки, на которую они рассчитаны, разделяются на тротуарные и магистральные. Магистральные отличаются высокой прочностью и устойчивостью к динамическим нагрузкам.
• Доборные изделия. Имеют стандартный диаметр, но меньшую высоту. Предназначены для достижения определенной высоты конструкции.

Преимущества и недостатки железобетонных колец

Популярность этих железобетонных изделий обеспечивают следующие преимущества:

• Длительный эксплуатационный период, при условии использования качественных исходных компонентов и выполнения технологических правил. Для таких изделий характерны высокие: прочность, морозостойкость, водонепроницаемость.
• Сохранение целостности конструкции на подвижных грунтах, в регионах с повышенной сейсмической активностью.
• Широкий ассортимент размеров стеновых колец и дополнительных элементов, благодаря чему есть возможность подобрать подходящие изделия для любого функционального назначения и условий эксплуатации.
• Высокая герметичность сооружения, благодаря замковым соединениям или промазыванию швов герметизирующими составами.

Основной минус ЖБ-колец – значительная масса, из-за которой для монтажа ЖБ-колец требуется строительная спецтехника.

Особенности монтажа железобетонных колец

Для получения эффективной и долговечной системы из колодезных колец необходимо не только высокое качество самих ЖБ-изделий, но и грамотное проведение монтажных работ.

Выбор места расположения колодца

Колодцы – питьевые и дренажные – сооружают на некотором удалении от основных строений, не менее 5 м. Для септиков принципиально, чтобы грунтовые воды не были расположены слишком близко к поверхности, иначе понадобятся дополнительные мероприятия по герметизации резервуаров. При поиске подходящего участка для водозаборного колодца место, в котором имеется водоносный слой, максимально близко расположенный к поверхности грунта, ищут способом разведочного бурения.

Рытье котлована и установка ЖБ-колец

При выборе места для колодца учитывают возможность подъезда строительной техники для рытья котлована и опускания в него колец. Если спецтехника для копки ямы отсутствуют, первоначально копают яму глубиной, которая на полтора-два метра превышает высоту кольца. Диаметр котлована должен быть больше диаметра ЖБ-кольца примерно на 0,2 м. Зазор необходим для удобного опускания изделий в яму и для обратной засыпки песком и щебнем. В котлован опускают первое кольцо. Далее выемка грунта осуществляется внутри кольца, которое постепенно опускается. Котлован копают до достижения водоносного слоя. При наличии строительной техники котлован копают на полную глубину.

При сооружении герметичного колодца в самый низ укладывают плиту низа или устанавливают монолитный «стакан». Кольца опускают с помощью лебедки или автокрана. При использовании изделий с гладкими краями на первое кольцо надевают соединяющие скобы. Стыки промазывают цементно-песчаным раствором.

Совет! Специалисты советуют приобретать продукцию из одной партии, что облегчает монтаж блоков колодца, благодаря идентичным размерам. Бетонные кольца из разных партий могут незначительно, но все же могут отличаться размерными параметрами.

Рекомендации по обеспечению безопасности монтажных работ

Мероприятия по изготовлению котлована и укладке ЖБ-колец относятся к категории опасных, требующих соблюдения определенных правил и требований:

• При выемке грунта необходимо периодически проверять качество воздуха. Делают это с помощью открытого пламени. Если оно гаснет, значит, в яме мало кислорода и могут присутствовать ядовитые газы.
• Участок, на котором производятся работы, необходимо оградить, чтобы предотвратить несчастный случай.
• Грузоподъемная техника должна быть оснащена надежной тормозной системой.

Для удобного монтажа рекомендуется приобретать железобетонные кольца, оснащенные пазами и выемками, обеспечивающими надежное соединение отдельных блоков в единую конструкцию.

Купити кільця бетонні — найкраща ціна в Черкасах

Существует большое разнообразие стройматериалов из железобетона различного применения. Их часто называют «сборный железобетон» или железобетонные конструкции. Продукцию из железобетона стали производить и применять в строительстве и архитектуре в начале XIX века. Первые открытия в создании ж/б изделий осуществил в 1867 году француз Жозеф Монье. Это событие изменило ход развития строительства. Основные преимущества железобетона — универсальность, возможность изготовления конечного продукта любой формы, надежность, долговечность, простота установки, неприхотливость в эксплуатации.

Железобетон превосходит своих конкурентов по многим параметрам — длительного срока эксплуатации, долговечности, прочности конструкции, различных химических и биологических воздействий, гидрофобности, устойчивости к изменениям температуры, вибрационных нагрузок и землетрясений. Если проводить сравнение ЖБ конструкции с теми же стальными конструкциями,то стоимость железобетона меньше. При этом, они не дают усадку после их монтажа. Впоследствии технология изобретения железобетонных конструкций значительно усовершенствовалась и на данный момент обладает огромными преимуществами среди всех других технологий и активно применяется во многих сферах уже много лет.

Железобетон имеет две основные составляющие: стальная арматура и бетон. Их сочетание позволило изготавливать несущие конструкции, которые одновременно работают и на сжатие, и на растяжение. При этом конечное изделие имеет высокую прочность и устойчивость к внешним факторам.

Основные виды ЖБИ:

Кольца из железобетона

Железобетонные кольца используются при строительстве смотровых колодцев, очистных септиков, канализационных систем. Для строительства колодца железобетонные кольца монтируют друг на друга, стыки уплотняют специальными смесями. Для их изготовления используется бетон В15, что значительно уменьшает себестоимость изготовления. В конструкции предусмотрены петли для зацепления крюками, чтобы выполнить погрузочно-разгрузочные работы и монтаж колец. Строительство колодцев из бетонных колец обходится дешевле, прочнее и долговечнее, чем кирпичная кладка.

Крышки

На заключительном этапе монтажа устанавливается железобетонная крышка. Она представляет собой плоскую деталь с оснащенным технологическим отверстием, позволяющим обслуживать сооружение. Эксплуатировать колодцы без защитной крышки запрещено. На крышку всегда устанавливается люк бетонный, пластиковый, чугунный или полимерный.

Днища

Бетонные днища применяются в тех случаях, когда колодец требует наличия твердого дна. Также устанавливается для предотвращения проникновения сточных вод в почву. Согласно технологии, на уплотненное дно котлована сначала монтируют днище, а на него устанавливают железобетонные кольца.

Искали предприятие, где можна приобрести железобетонные кольца, крышки, днища и люки в Черкассах высокого качества по доступным ценам? «ООО» Градобудспецсервис с радостью предоставит вам эту возможность!

Наша продукция производится для долгосрочного использования. Цена на ЖБИ демократичная, а польза от их использования максимальная. Вы можете общаться с нами в чате, связаться по телефону или всего в несколько кликов сделать заказ . Также наша компания может осуществить доставку, выгрузку и монтаж ЖБИ на объекте, а с помощью крана-манипулятора опустит кольца в яму, не повредив их.

Цены на евро кольца

Название товара	Цена
Кольцо железобетонное евро КC 10.6-ЕС	920 грн.
Кольцо железобетонное евро КC 15.6-ЕС	1400 грн.
Кольцо железобетонное евро КC 20.6-ЕС	2150 грн.
Кольцо железобетонное евро КC 10.9-ЕС	1100 грн.
Кольцо железобетонное евро КC 15.9-ЕС	1700 грн.
Кольцо железобетонное евро КC 20.9-ЕС	2600 грн.

Цены на железобетонные кольца

Название товара	Цена
Кольцо для колодца КС 7.6	550 грн.
Кольцо для колодца КС 10.6	900 грн.
Кольцо для колодца КС 15.6	1360 грн.
Кольцо для колодца КС 20.6	2100 грн.
Кольцо железобетонное КС 7. 9	600 грн.
Кольцо железобетонное КС 10.9	1050 грн.
Кольцо железобетонное КС 15.9	1650 грн.
Кольцо железобетонное КС 20.9	2550 грн.

Цены на гидроизоляционные изделия

Название товара	Цена
Кольцо гидроизоляционное КС 7.6	750 грн.
Кольцо гидроизоляционное КС 10.6	1200 грн.
Кольцо гидроизоляционное КС 15.6	1650 грн.
Кольцо гидроизоляционное КС 20.6	2400 грн.
Кольцо гидроизоляционное КС 7.9	850 грн.
Кольцо гидроизоляционное КС 10.9	1400 грн.
Кольцо гидроизоляционное КС 15.9	2050 грн.
Кольцо гидроизоляционное КС 20.9	3000 грн.
Крышка гидроизоляционная ПП 10. 2	1150 грн.
Крышка гидроизоляционная ПП 15.2	2200 грн.
Крышка гидроизоляционная ПП 20.2	4100 грн.
Днище гидроизоляционное ПН 10	1150 грн.
Днище гидроизоляционное ПН 15	2200 грн.
Днище гидроизоляционное ПН 20	4100 грн.

Цены на перфорированные кольца бетонные

Название товара	Цена
Кольцо дренажное КС 10.9	1700 грн.
Кольцо дренажное КС 15.9	2700 грн.
Кольцо дренажное КС 20.9	4100 грн.

Цены на крышки железобетонные

Название товара	Цена
Крышка железобетонная ПП 10.2	950 грн.
Крышка железобетонная ПП 15.2	1900 грн.
Крышка железобетонная ПП 20.2	3700 грн.

Цены на днища железобетонные

Название товара	Цена
Днище ж/б ПН 10	950 грн.
Днище ж/б ПН 15	1900 грн.
Днище ж/б ПН 20	3700 грн.

Цены на канализационные люки

Название товара	Цена
Железобетонный люк	200 грн.
Люк канализационный полимерпесчаный	700 грн.

Цены на сетки сварные кладочные

Название товара	Цена
Сетка кладочная сварная 100x100x3 мм 0,5×2 м	60 грн.
Сетка кладочная сварная 100x100x3 мм 1×2 м	105 грн.
Сетка кладочная сварная 50x50x3 мм 0,38×2 м	75 грн.
Сетка кладочная сварная 50x50x3 мм 0,5×2 м	90 грн.
Сетка кладочная сварная 50x50x3 мм 1×2 м	190 грн.

Цены на товары под заказ

Название товара	Цена
Железобетонная перемычка 8ПБ13	100 грн.
Железобетонная перемычка Б15	150 грн.
Плитка бетонная тротуарная ТП 50х50	150 грн.
Плитка бетонная тротуарная ТП 75х75	250 грн.

Цены на стройматериалы

Название товара	Цена
Песок речной	40 грн.
Щебень	50 грн.
Цемент HEIDELBERG	120 грн.
Цемент ADOCIM	150 грн.
Кирпич	9 грн.

Маркировка бетонных колец, крышек и днищ

согласно ГОСТ:

Вибропрессованные Евро кольца

60 см

КC 10. 6-ЕС — стеновое кольцо высотой 590 мм, внутренний диаметр — 1000 мм

КC 15.6-ЕС — стеновое кольцо высотой 590 мм, внутренний диаметр — 1500 мм

КC 20.6-ЕС — стеновое кольцо высотой 590 мм, внутренний диаметр — 2000 мм

90 см

КC 10.9-ЕС — стеновое кольцо высотой 900 мм, внутренний диаметр — 1000 мм

КC 15.9-ЕС — стеновое кольцо высотой 900 мм, внутренний диаметр — 1500 мм

КC 20.9-ЕС — стеновое кольцо высотой 900 мм, внутренний диаметр — 2000 мм

Кольца железобетонные

60 см

КС 7.6 — стеновое кольцо высотой 590 мм, внутренний диаметр — 700 мм

КС 10.6 — стеновое кольцо высотой 590 мм, внутренний диаметр — 1000 мм

КС 15.6 — стеновое кольцо высотой 590 мм, внутренний диаметр — 1500 мм

КС 20.6 — стеновое кольцо высотой 590 мм, внутренний диаметр — 2000 мм

90 см

КС 7.9 — стеновое кольцо высотой 900 мм, внутренний диаметр — 700 мм

КС 10.9 — стеновое кольцо высотой 900 мм, внутренний диаметр — 1000 мм

КС 15. 9 — стеновое кольцо высотой 900 мм, внутренний диаметр — 1500 мм

КС 20.9 — стеновое кольцо высотой 900 мм, внутренний диаметр — 2000 мм

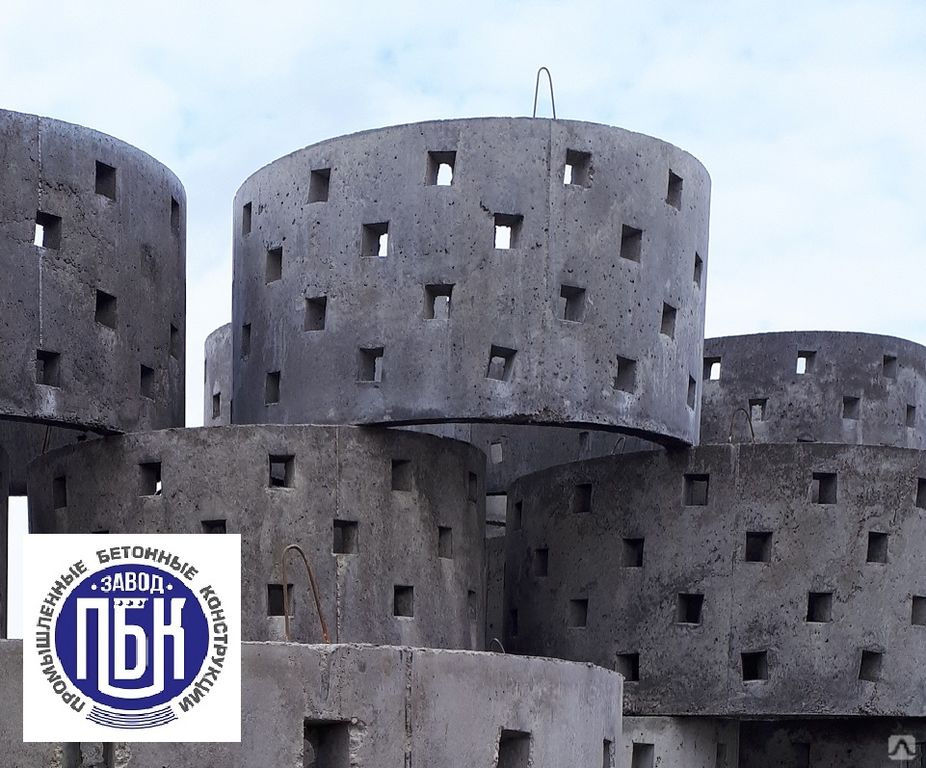

Кольца дренажные-перфорированные

КС 10.9 — дренажное кольцо высотой 900 мм, внутренний диаметр — 1000 мм

КС 15.9 — дренажное кольцо высотой 900 мм, внутренний диаметр — 1500 мм

КС 20.9 — дренажное кольцо высотой 900 мм, внутренний диаметр — 2000 мм

Крышки

ПП 10.2 — плита перекрытия на кольцо бетонное, внутренний диаметр которого — 1000 мм, 2 — тип несущей способности плиты

ПП 15.2 — плита перекрытия на кольцо бетонное, внутренний диаметр которого — 1500 мм, 2 — тип несущей способности плиты

ПП 20.2 — плита перекрытия на кольцо бетонное, внутренний диаметр которого — 2000 мм, 2 — тип несущей способности плиты

Днища

ПН 10 — плита низа под кольцо бетонное, внутренний диаметр которого — 1000 мм

ПН 15 — плита низа под кольцо бетонное, внутренний диаметр которого — 1500 мм

ПН 20 — плита низа под кольцо бетонное, внутренний диаметр которого — 2000 мм

HDPE и бетон: сравнение материалов для колец люков

Перейти к содержимому

Предыдущий Следующий

По всей Северной Америке муниципалитеты должны принять решение относительно колец люков, используемых в их инфраструктуре. Выбор делается между традиционными бетонными кольцами и недавно разработанными кольцами из полиэтилена высокой плотности (HDPE). Кольца должны противостоять притоку и инфильтрации (I&I), которые могут возникнуть в результате коррозии, вызванной сероводородным газом (h3S), или износа, вызванного вибрацией при интенсивном движении и циклами замерзания/оттаивания. Муниципальным лицам, принимающим решения, поручено определить систему, которая обеспечивает производительность и долговечность, не забывая при этом об их бюджете.

Бетон был обычным выбором, потому что он существует дольше всех и знаком инженерам и подрядчикам. Тем не менее, за последние 30 лет HDPE стал надежной альтернативой. В этом техническом документе приводится сравнение бетонных колец люков и колец люков из полиэтилена высокой плотности.

Благодаря комментариям городских инженеров и подрядчиков читатели узнают о проблемах, с которыми сегодня сталкиваются муниципалитеты, и о факторах, которые учитываются при принятии решений, влияющих на ключевые компоненты инфраструктуры.

Вспоминая старое – кольца люков из полиэтилена высокой плотности Взгляните на воротник Новые дороги

От Аляски до Багамских островов, от Миннесоты до Техаса муниципалитеты уделяют более пристальное внимание долговечности и стоимости жизненного цикла, связанных с воротниками люков. Слишком часто эти системы для покрытия, укрепления и корректировки высоты дороги являются второстепенными пунктами в более крупном проекте по установке ливневой канализации, объединенными с общей задачей окончательной корректировки.

Обычной практикой является использование бетона или кирпича и строительного раствора для формирования воротника, который часто является первым компонентом, который изнашивается из-за постоянных ударов и вибрации транспортных средств и/или погодных условий, особенно условий замерзания/оттаивания. Под руководством некоторых инициативных агентств в Миннесоте инженеры общественных работ по всей стране переосмысливают бетонные воротники. Они переходят на регулировочные кольца люков из полностью переработанного полиэтилена высокой плотности (HDPE), которые являются более экономичными, легкими и прочными.

Внутри кольца

Впервые изготовленные в 1990-х годах, регулировочные кольца люков из полиэтилена высокой плотности изготовлены из 100% переработанного пластика или полиэтилена высокой плотности (в соответствии со стандартом ASTM D4976). Кольца разработаны в соответствии со спецификациями ASTM и AASHTO HS-25. Регулировочное кольцо люка из полиэтилена высокой плотности было протестировано независимой лабораторией American Engineering Testing. Кольца были загружены до 80 000 фунтов. и оставался в исправном состоянии. Фактически, выход из строя бетонного водосборника и сборки рамы крышки люка остановил дальнейшие испытания. Также были проведены испытания на проникновение воды в лабораторных условиях окружающей среды, которые не показали значительных утечек.

При сравнении характеристик нагрузки/прогиба пакета колец, подверженного воздействию асфальтобетона, с аналогичным пакетом колец, не подвергавшимся воздействию, прогиб пакета колец, подвергавшегося воздействию, был меньше, чем пакет, не подвергавшийся воздействию (0,173 дюйма против 0,226 дюйма). Кроме того, материалы из ПЭВП не подвержены коррозии и не разрушаются при воздействии агрессивной сероводородной среды, присутствующей в большинстве канализационных систем.

Штабелированием

Манжеты из полиэтилена высокой плотности впервые были установлены на санитарных люках в 1996 в Эппл-Вэлли, районе за пределами Миннеаполиса-Стрит. Пол, штат Миннесота. Джим Фрюхтл, бывший координатор городского инженерного строительства в отделе общественных работ Apple Valley, вспоминает: «У нас была такая проблема с горловиной люка в наших суровых условиях, что мы решили попробовать кольца из полиэтилена высокой плотности, чтобы посмотреть, дадут ли результаты лабораторные испытания. к реальным условиям».

Технический отдел регулярно проверял хомуты в течение следующей зимы и следующих нескольких лет. «Не было никаких повреждений, трещин или поломок», — подтверждает Фрухтль.

Он провел собственное испытание, установив стальную пластину на одно из колец из полиэтилена высокой плотности и проехав по ней грузовик с цементом. Он объясняет: «Я хотел посмотреть, смогу ли я сокрушить его, но он прошел с честью». К 1998 году Apple Valley использовала исключительно ошейники из полиэтилена высокой плотности. Фрухтль отмечает: «Поначалу подрядчики сопротивлялись, потому что это было что-то новое. Но они научились любить их в основном потому, что установка намного быстрее и безопаснее».

В среднем установка бетонной крышки люка занимает 1–2 часа, после чего бригаде приходится возвращаться позже в тот же день, чтобы засыпать до нужной марки. Монтаж ПНД занимает 20–30 минут, и бригады могут сразу приступить к обратной засыпке и трамбовке. Система готова к укладке асфальта через 10,5 часов. Экипажам нравится работать с легкими (6 фунтов) кольцами из полиэтилена высокой плотности, которые не трескаются и не ломаются, а материал не остается.

National Attention

На сегодняшний день кольца из ПЭВП поставляются из одних рук более чем в 70 городах Миннесоты, а также во многих городах штатов, которые сталкиваются с условиями замерзания/оттаивания, а также в городах со сложными почвенными условиями. В Макаллене, штат Техас, кольца из ПЭВП помогают увеличить срок службы крышек люков в сильнокислых почвах региона, поскольку ПЭВП обладает высокой устойчивостью к растрескиванию под напряжением под воздействием химических веществ и газов.

Совсем недавно Комиссия по санитарии пригородов Вашингтона (WSSC), одна из крупнейших в стране коммунальных служб водоснабжения и водоотведения, утвердила манжеты из полиэтилена высокой плотности для использования отделом технического обслуживания. В общей сложности более 4 миллионов колец из полиэтилена высокой плотности находятся в эксплуатации по всей стране без признаков поломки или деградации.

Фрухтль подтверждает: «Мы установили кольца из полиэтилена высокой плотности 20 лет назад, и сегодня они выглядят точно так же. Эти установки устранили приток и практически устранили реконструкцию».

Переосмысление решений для люков

Что, если бы у городского инженера была возможность сократить расходы на люки и кольца водосборных бассейнов на 50%, при этом значительно сократив время и усилия по установке? Брайан Хоул, президент подрядной фирмы C. W. Houle в Шорвью, Миннесота, говорит, что у него есть опыт, чтобы знать, что это вариант. «Они просто должны указать кольца из полиэтилена высокой плотности в строительной документации», — говорит он.

Бригады Хоула установили кольца из полиэтилена высокой плотности в более чем 1000 люков, что дает ему обширный опыт, подтверждающий такие утверждения. Несмотря на то, что компания LadTech производит легкие люки уже более 20 лет, многие из ее инноваций незаметно повлияли на процессы и продукты, обеспечивающие эффективность и долговечность в отрасли. «Требуется время, чтобы изменить сердца и умы, даже если факты подтверждают ценность», — говорит генеральный директор LadTech Дуайт Видрих.

«Поскольку кольца из ПЭВП не портятся, как бетон, они используются чаще, что приводит к размещению сотен колец в люках по всей Канаде».

— Дуайт Видрих, генеральный директор LadTech

Например, Видрих говорит, что один клиент канализационной системы в Виндзоре, Онтарио, объяснил, что его команда может установить кольца из HDPE намного быстрее, чем обычные бетонные кольца, поскольку они легче и не полагаться на раствор и прокладки. «Виндзору приходится сталкиваться с интенсивным движением грузовиков и с циклами заморозков и оттепелей в этом регионе, поэтому традиционные бетонные кольца приходилось часто заменять», — говорит Видрих. «Поскольку кольца из ПЭВП не портятся, как бетон, они используются чаще, что приводит к размещению сотен колец в люках по всей Канаде».

Хоул поддерживает это мнение. «Особенно в холодную погоду вам не нужно ждать, пока бетон схватится, — говорит он, — что приводит к более быстрому завершению работ и гораздо меньшим затратам времени и труда». В Калифорнии муниципальные власти сочли, что кольца из полиэтилена высокой плотности также являются правильным решением некоторых проблем. «Начальник канализационной службы сказал мне, что с нашими кольцами легче работать, чем со стандартными бетонными кольцами, а ремонтные бригады рассказали ему, насколько легко использовать различные размеры», — говорит Видрих.

Удлинительное кольцо адаптируется к изменяющимся характеристикам поверхности

Удлинительные кольца — это еще один продукт, повышающий ценность колец из полиэтилена высокой плотности. Формованное пластиковое удлинительное кольцо можно использовать для увеличения высоты люков или водосборных колодцев при укладке или ремонте проезжей части. Результатом развития этой концепции стал патент Видриха.

«Подрядчики и отдел транспортных инженеров жаловались мне, что им часто требуется на долю дюйма больше, чтобы соответствовать готовому сорту», ​​— говорит он. «В ответ на это мы создали проставочные кольца для использования поверх регулируемых колец, которые увеличивают высоту дымохода с шагом в четверть дюйма, чтобы соответствовать окончательному сорту».

Система также оснащена клином для регулировки угла наклона опорной рамы водосборника или опорной рамы крышки люка. Расширение включает в себя карман для уменьшения общей площади поверхности формованного пластикового элемента и обеспечивает плечо, которое сцепляется либо с конусом люка, конусом водосборника, либо с другими формованными пластмассовыми элементами, которые можно штабелировать. Расширение также содержит опорную поверхность рубанка, которая обеспечивает жесткость, а также поверхность, на которую можно нанести герметик для создания водонепроницаемого уплотнения.

Инженерное сообщество признает изобретательность решений для люков из полиэтилена высокой плотности

Каждая сфера строительной отрасли так или иначе определяется конечным результатом. Точно так же местные органы власти, ответственные за поддержание и улучшение инфраструктуры, должны помнить о своих бюджетах, особенно с учетом ограниченного финансирования муниципалитетов. Сегодняшние инженеры-строители играют огромную роль, помогая городским менеджерам сбалансировать приоритеты строительства с финансовой ответственностью. Одна из стратегий заключается в том, чтобы рекомендовать готовые решения, чтобы либо сократить первоначальные затраты на строительство, либо сохранить инфраструктуру в течение более длительного периода времени. Но что, если бы вы могли достичь и того, и другого?

Это возможно, если вы используете кольца для люков из полиэтилена высокой плотности (HDPE), которые представляют собой водостойкую сборку без строительного раствора и точную посадку, подходящую для широкого диапазона уклонов и размеров. Разработанная и предназначенная для замены всех существующих изделий из бетона, кирпича и резиновых колец, система из ПЭВП способна снизить затраты на кольца люков и водосборных бассейнов на 50%. Помимо того, что это более экономичное решение, оно проще в использовании, лучше работает, требует меньше обслуживания и сделано из переработанных отходов.

Кольца из полиэтилена высокой плотности разработаны в соответствии со спецификациями ASTM и AASHTO HS-25 и другими стандартами. Кроме того, они прошли строгие испытания в сторонней лаборатории American Engineering Testing и доказали свою способность служить 80-100 лет. Этот прочный, устойчивый к коррозии продукт имеет конкурентоспособную цену и обеспечивает значительную экономию жизненного цикла по сравнению с бетонными системами, которые обычно служат от 5 до 25 лет. Эти и другие преимущества, основанные на данных, обнадеживают инженеров, которые ищут продукты с надежными, проверенными результатами производительности.

С 1990-х годов кольца из полиэтилена высокой плотности были установлены в миллионах секций дымоходов в США, Канаде и на Багамах. Многие городские инженеры испытали эти продукты на своих условиях и были удивлены и воодушевлены результатами. Например, Джим Фрухтл, бывший координатор городского инженерного строительства в Департаменте общественных работ в Эппл-Вэлли, штат Миннесота, решил попробовать кольца из полиэтилена высокой плотности, чтобы увидеть, применимы ли лабораторные испытания к реальным условиям. Его команда следила за работой продукта в течение нескольких лет и обнаружила, что он легко выдерживает постоянные удары и вибрацию транспортных средств, а также погодные условия, в том числе суровые условия замораживания/оттаивания. «Не было никаких повреждений, трещин или поломок», — подтверждает Фрухтль. К 1998, компания Apple Valley указала исключительно ошейники из полиэтилена высокой плотности. Фрухтль отмечает: «Мы установили кольца из полиэтилена высокой плотности более 20 лет назад, и сегодня они выглядят точно так же. Эти установки устранили приток и практически устранили реконструкцию».

Сотни других муниципалитетов внедрили систему HDPE, некоторые последовали примеру Apple Valley, указав только эти продукты для строительства люков. В общей сложности более 4 миллионов колец из полиэтилена высокой плотности находятся в эксплуатации по всей стране без признаков поломки или деградации. Эта тенденция служит доказательством того, что, когда профессионалы отрасли и муниципалитеты нарушают традиции, чтобы внедрить инновационную, проверенную технологию, другие обязательно последуют их примеру.

Сейчас больше, чем когда-либо, такие творческие решения необходимы для улучшения городской инфраструктуры и высвобождения ресурсов для решения других задач. Генеральный директор Ladtech Дуайт Видрич заявляет: «Кольца из полиэтилена высокой плотности одобрены во всех штатах, включая Аляску и Гавайи. Только в Миннесоте они составляют около 80 процентов колец, используемых в штате. Покупка исходит от установления доверия и взаимопонимания с местными генеральными подрядчиками и представителями планирования инфраструктуры. Однако настоящий успех приходит, когда мы делимся ценностью продуктов с профессионалами в области инженерии. Их управление сообществами сосредоточено на изобретательности, и HDPE соответствует этим критериям».







Ссылка для загрузки страницы

Перейти к началу

Стандартные технические условия для круглых сборных железобетонных секций люков

Лицензионное соглашение ASTM

ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете его и соглашаетесь соблюдать его условия. Если вы не согласны с условиями настоящего Лицензионного соглашения, немедленно покиньте эту страницу, не входя в продукт ASTM.

1. Право собственности:
Этот продукт защищен авторским правом как компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM («ASTM»), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда прямо указано в тексте отдельных документов. Все права защищены. Ты (Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы. Это не продажа; все права, право собственности и интерес к продукту или документам ASTM (как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.

2. Определения.

A. Типы лицензиатов:

(i) Индивидуальный пользователь:
один уникальный компьютер с индивидуальным IP-адресом;

(ii) Одноместный:
одно географическое местоположение или несколько объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно.

(iii) Multi-Site:
организация или компания с независимое управление несколькими точками в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.

B. Авторизованные пользователи:
любое лицо, подписавшееся к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудник Лицензиата на Одном или Множественном Сайте.

3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.

A. Конкретные лицензии:

(i) Индивидуальный пользователь:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере в целях просмотра и/или печать одной копии документа для личного пользования. Ни электронный файл, ни единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае разделены. Одна печатная копия может быть распространена среди других только для их внутреннее использование в вашей организации; его нельзя копировать. Индивидуальный загруженный документ иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.

(ii) Односайтовые и многосайтовые лицензии:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;

(c) если образовательное учреждение, Лицензиату разрешается предоставлять печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;

(d) право на отображение, загрузку и распространение печатных копий Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.

(e) Лицензиат проведет всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.

(f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.

B. Запрещенное использование.

(i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.

(ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке, или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.

(iii) В частности, никто не имеет права передавать, копировать, или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. Особенно, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов. получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ. Включение печатных или электронных копий в пакеты курсов или электронные резервы, или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без Предварительное письменное разрешение ASTM.

(iv) Лицензиат не может использовать Продукт или доступ к Продукт в коммерческих целях, включая, помимо прочего, продажу Документов, материалы, платное использование Продукта или массовое воспроизведение или распространение Документов в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование Продукт сверх разумных расходов на печать или административные расходы.

C. Уведомление об авторских правах . Все копии материала из ASTM Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение уведомление об авторских правах не допускается.

4. Обнаружение запрещенного использования.

A. Лицензиат несет ответственность за принятие разумных мер для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения прекращение такой деятельности и предотвращение ее повторения.

B. Лицензиат должен прилагать все разумные усилия для защиты Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором стало известно или о котором было сообщено.

5. Постоянный доступ к продукту.
ASTM резервирует право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения. Если Лицензиат не оплачивает ASTM какую-либо лицензию или абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM. вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена. Если Лицензиат или Авторизованные пользователи существенно нарушают настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.

6. Форматы доставки и услуги.

A. Некоторые продукты ASTM используют стандартный интернет-формат HTML. ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.

B. Продукты ASTM также доступны в Adobe Acrobat (PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку и настройка соответствующего программного обеспечения Adobe Acrobat Reader.

C. ASTM приложит разумные усилия для обеспечения онлайн-доступа доступны на постоянной основе. Доступность будет зависеть от периодического перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.

7. Условия и стоимость.

A. Срок действия настоящего Соглашения _____________ («Период подписки»). Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может меняются время от времени, оплачиваются. Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение. в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.

B. Сборы:

8. Проверка.
ASTM имеет право проверять соответствие с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата. Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем любым другим способом, разрешенным законом. Лицензиат признает и соглашается с тем, что ASTM может внедрять определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.

9. Пароли:
Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM. Лицензиат несет исключительную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.

10. Отказ от гарантии:
Если не указано иное в настоящем Соглашении, все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые гарантия товарного состояния, пригодности для определенной цели или ненарушения прав отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.

11. Ограничение ответственности:
В пределах, не запрещенных законом, ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.

12. Общие.

A. Расторжение:
Настоящее Соглашение действует до прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии (на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.

B. Применимое право, место проведения и юрисдикция:
Это Соглашение должно толковаться и толковаться в соответствии с законодательством Содружество Пенсильвании. Лицензиат соглашается подчиняться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.

C. Интеграция:
Настоящее Соглашение представляет собой полное соглашение между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заверения и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения, или другое сообщение между сторонами, относящееся к его предмету в течение срока действия настоящего Соглашения.
