Каждый, кто решается на строительство дома, знает, что первым шагом является выбор участка. Характер рельефа местности определяет предстоящие затраты на строительство и выбор проекта будущего дома. Самым удачным местом для возведения зданий считаются ровные площадки. Еще наши предки советовали не строить на местности, открытой сильным ветрам, избегать гор, низин и оврагов. Но если все же вам достался участок, далекий от совершенства, то не стоит опускать руки – сложный рельеф может сыграть хорошую службу, важно только правильно его использовать.

Содержание: (скрыть)

Строительство дома на рельефе Расположение частного дома. Выбор местности Общие положения размещения домов на рельефе Подготовительный период для строительства дома на рельефе

Строительство дома на рельефе

Под рельефом местности подразумевается строение поверхности — горы, низины, холмы, долины, овраги, выпуклости и впадины, плато. Рельеф определяется уклоном – падением поверхности, которое рассчитывается отношением разности высоты между двумя точками на местности к расстоянию между этими точками, спроецированными на горизонталь (см. рис) или тангенсом угла наклона линии местности к горизонтальной плоскости в данной точке. Уклон измеряется в процентах. Например, подъему 15 м на 100 м перемещения по горизонтали соответствует уклон, равный 0,15 (15 %).

Схема уклона рельефа

Ровной местность считается в случае, если ее уклон составляет не более 3 %, малый уклон местности — от 3 до 8%, средний уклон – до 20%, крутая поверхность имеет больше 20% уклона. Лучшими с точки зрения строительства являются участки ровные или с минимальным (до 3%) уклоном в сторону юга, а также те, которые имеют минимальный уклон от центральной части вниз с обеих сторон (рис.)

Схемы наиболее удачных площадок для строительства с минимальным уклоном

Здесь строительство максимально облегчено: при таком рельефе на участке можно осуществить различные варианты расположения дома и других построек.

Площадки с уклоном до 3% можно использовать при возведении типовых домов. Потребуются только небольшие уклоны для отвода воды от строений – их создают подсыпкой грунта, когда при помощи камней, гравия, цемента создается небольшой уклон от дома к поверхности высотой приблизительно 50 см. Ширина подсыпки в среднем на 1–1,5 м. шире, чем фундамент.

Если уклон малый – до 7 %, то он подходит для строительства зданий без подвалов. Правда, возможно, что при 5-7% уклона потребуется подсыпка грунта с подгорной части (см. рис).

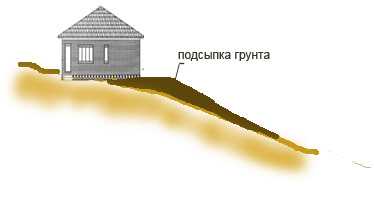

Площадка с малым уклоном 5-7% с подсыпкой грунта в подгорную часть склона

Если уклон превысил 8 %, неровность поверхности можно использовать для сооружения цокольного этажа. В таких случаях не делают ровной площадки, а создают нижний этаж, вырезав часть массива склона. Этот вариант хорош для строительства подземного гаража, в случае, если со стороны склона возможен подъезд (см. рис).

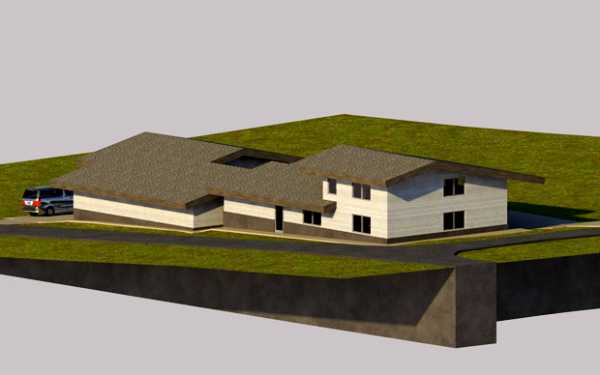

Площадка с вырезанной частью склона для устройства подземной части (гаража и т.д.) при уклоне выше 8%

При таком решении следует позаботиться о гидроизоляции стен, контактирующих с грунтом. На наружные поверхности фундамента наносят слой гидроизоляционного материала: гудрон, рубероид и т.д. Еще до заливки фундамента можно также уложить слой гидроизоляции под фундаментную плиту. Подробнее об устройстве гидроизоляции можно посмотреть в статье Гидроизоляция. Устройство гидроизоляции фундамента, подвала, цоколя .

Когда склон крутой и превышает 15-20%, стоит подумать о разработке специального проекта дома, использующего все возможности крутого уклона. Неудобства склона можно обратить в неоспоримые достоинства, если использовать его для строительства многоярусного жилища, что даст возможность создать отдельные блоки в здании: например, гостевые комнаты со своим входом, мастерскую, летнюю кухню, гараж, кладовую. Если вам предстоит строить на сложном рельефе, нужно превратить участок в несколько выровненных, плоских поверхностей. Все постройки размещают на горизонтальных площадках, и их ширина определяет размер строений.

Для этого создаются террасы, которые закрепляются подпорными стенками, и соединяются ступенями. Уже при 12 % уклоне здания лучше всего возводить на террасах (см. рис).

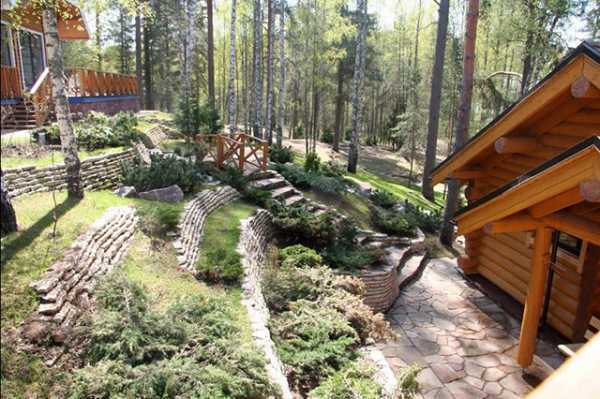

Площадка с крутым уклоном (более 15%) оборудованная террасами с подпорными стенами

Дом, построенный на террасах, может быть разноуровневым, иметь веранды на разных ярусах, балконы, патио. На террасах располагают также площадки, дорожки, зоны отдыха, беседки и так далее.

В случае со значительным перепадом рельефа, более 15 %, подпорные стенки рекомендуется устанавливать так, чтобы вертикальные швы в смежных рядах камней не совпадали.Подпорные стенки делают из бетонных плит, валунов, кирпича, бруса, камней (см. рис).

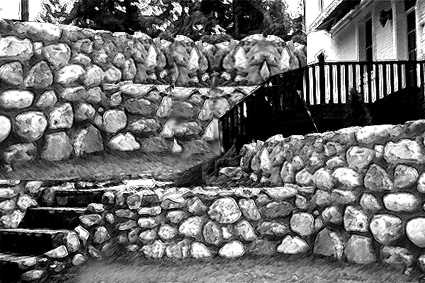

Терраса выполненная с подпорными стенами из валунов при уклоне более 15%

При большой высоте стенки камни скрепляют раствором. В нижнем ряду располагают самые крупные камни. Для увеличения прочности подпорной стены все ряды камней укладывают с уклоном внутрь. Склон по границам участка тоже закрепляют камнями, и лучшим материалом для этого будет служить гранит, песчаник, известняк.

Расположение частного дома. Выбор местности

Вписать дом в местность, сделать его единым целым с ландшафтом, можно двумя основных способами — без изменения или с изменением существующего рельефа. Если выбран первый вариант, дом органично впишется в окружающий ландшафт. Однако в этом случае потребуется приспособить его цокольную и подземную часть к рельефным условиям. При выборе варианта возведения дома на ровной площадке, нарушается природный рельеф, и для создания гармонии на участке потребуются планировочные работы и большой объем земляных работ.

По отношению продольной оси дома к горизонтальным линиям склона различают параллельное, перпендикулярное или диагональное размещение (см. рис).

Схема размещения домов по отношению продольной оси дома к горизонтальным линиям склона:

Схема параллельного, диагонального и перпендикулярного расположения дома относительно склона

Примечание: Жилой дом и другие строения на рельефе не должны затенять территорию, поэтому общий принцип расположения строений на рельефе можно сформулировать так: здания должны строиться на самых высоких и сухих местах участка (см. рис).

Схема размещения дома на самой вершине склона

При таком решении фундамент не так подвержен влиянию влаги; легче проводить земляные работы; проще проектировать цокольный этаж, прокладывать канализацию. При строительстве зданий на рельефе стоит учитывать, что при расположении дома на самом высоком месте, все поверхностные воды можно без усилий направить вниз по склону и использовать для полива растений. В случае если есть участки, расположенные выше по склону, чем ваш дом, то важно обеспечить отвод воды при помощи труб или отводных канавок.

Здания лучше всего ориентировать на юг. Хорошо, если фасад выходит на открытое пространство, и из окон открывается красивый вид. В случае, когда дом приходится устанавливать на крутом склоне, известны варианты, когда его размещают буквально в горе — стены строения вплотную соприкасаются со стенками вырубленной в горе выемки, и лишь фасад открыт и выходит в сторону склона (см. фото).

Дом построенный в скале на рельефе с уклоном более 15%

Если дом приходится пристраивать на небольшом участке вплотную к отвесному склону, то используют все возможности – максимальное приближение одной из стен дома к горе, использование каждой ровной площадки, создание террас (см. фото).

Возможны и другие нестандартные решения: например, дорога вдоль горизонтальной террасы ведет к верхнему этажу, который выполняет функцию прихожей или холла, на нижней террасе находится гараж, а верхний этаж, совпадающий со входом – жилой (см. фото).

Нестандартное решение для строительства дома на склонах

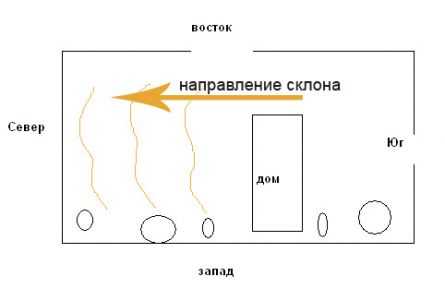

Важно также направление уклона рельефа . Большее количества тепла получают, конечно, южные склоны .Желательно, чтобы главные жилые помещения были ориентированы на юг, юго-восток или восток. Если на южном склоне расположить дом, то это позволит сэкономить энергию на его обогрев. Склоны юго-восточного и восточного направления тоже благоприятны для строительства дома – тепла здесь достаточно (см. рис.). Эти направления хороши для размещения домов в холодном климате. Так же подходят они и для климата теплого, так как сюда раньше приходит прохлада. Если вход в дом расположен с южной стороны склона, то в зимнее время здесь будет меньше снега, а весной он скорее растает. Ветры с южной стороны слабее, а солнце днем будет светить на террасу, и освещать помещения. Дом на южном склоне стоит располагать ближе к восточной границе участка (см. рис).

Схема размещения дома на южном склоне

Неблагоприятными для размещения домов считаются северные склоны, исключением может стать только жаркий климат. Лучшее место для дома на северном склоне — ближе к его западной границе, посреди склона (см. рис).

Схема размещения дома на северном склоне

Вне зависимости от климатических условий лучше избегать строительства на западных склонах , так как во второй половине дня они всегда сильно нагреваются от послеполуденного солнца. Если участок находится на восточном или западном склонах, то дом располагают у северной границы на самой высокой точке, а все хозяйственные постройки стоит разместить ниже (см. рис).

Схема размещения дома на западном склоне

При размещении дома на неровной местности, нужно учитывать, что ночью холодный воздух опускается вниз, и, когда на его пути встанет преграда, то может образоваться так называемый «карман холода» или по-другому его еще называют «морозный карман». Если препятствие на пути холодного воздуха – дом, то температура там в ночные часы может опуститься на 9 градусов ниже, чем у окружающей среды (см. рис).

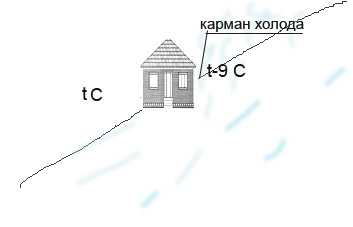

Схема образования «морозного кармана» при строительстве дома на склоне

Если в планах есть создание зимнего сада, то его можно поместить на северной стороне дома. В этом случае помимо своей основной функции, он будет играть роль своеобразного теплового буфера, кроме того, не придется устанавливать солнцезащитные устройства, предохраняющие комнатные растения от прямого солнечного света. Хорошо также, если открытая часть зимнего сада будет выходить на склон. Подробнее об устройстве зимнего сада можно прочесть в статье   Сад круглый год .

Общие положения размещения домов на рельефе

  • Если существует возможность, то лучше всего постройки, в которых будут размещаться животные, компостные ямы, или наружные туалеты, располагать на расстоянии 15 метров от дома. Безусловно, будет лучше, если они будут находиться вниз по склону.

  • Также неплохо, если расстояние от жилых помещений дома до построек на соседнем участке, будет не меньше 6 метров.

  • Смещение дома к границе территории высвобождает место для проезда на участок.

Схема размещения дома на рельефе относительно других построек и объектов

Подробнее о принципах планировки участка смотрите в статье Планировка участка. Планировка земельных участков при загородном строительстве .

Подготовительный период для строительства дома на рельефе

  • Каждый проект должен быть индивидуальным и привязан к конкретной местности.

  • Необходимо учитывать уклон участка, его расположение относительно сторон света.

  • Разработке проекта предшествуют сложные расчеты.

  • Необходимо позаботиться о подборе гидроизоляционных материалов, сохраняющих помещения, примыкающие к грунту, от влаги; Подробнее о видах гидроизоляции можно прочесть в статье  Гидроизоляция. Виды гидроизоляции при строительстве дома .

Все вышеперечисленное влечет дополнительные расходы. Но неровный рельеф может стать источником вдохновения. Грамотное расположение дома и других построек, учитывающее особенности местности, сделает участок неповторимым. Дома, построенные на рельефе, могут стать настоящими произведениями архитектуры.

Кроме того, существуют и объективные положительные стороны строительства на неровном участке: уклоны способствуют непринудительному, естественному оттоку поверхностных вод, которые можно использовать для полива; можно сэкономить на земляных работах при создании цокольных и подвальных этажей, а также гаража. Так что не стоит расстраиваться, если ваш участок находится на неровном рельефе – именно он может способствовать созданию неповторимой архитектуры дома.

Вконтакте

Facebook

Twitter

Google+

Pinterest

LiveJournal

Одноклассники

Мой мир

tehnostroyremont.ru

Планировка участка на склоне

Дачный участок на склоне отличается красивым оригинальным рельефом, где можно сделать альпийские горки, обустроить водопады и каскады. Такие элементы превращают территорию в настоящее произведение искусства. Но в данном случае важно грамотное и правильное планирование, иначе фундамент дома будет подтапливать, а растения могут погибнуть.

Кроме того, будьте готовы, что оформление участка со склоном труднее и дороже, чем дизайн стандартной пологой площади. Но если вы решили выбрать такой участок, при ответственном и грамотном подходе к дизайну в результате вы получите шикарную и уникальную приусадебную площадь! В этой статье мы рассмотрим, как спланировать и оформить участок на склоне.

Главные принципы и особенности планирования

Каждая планировка участка, в том числе и расположенном на склоне, начинается с зонирования. Эксперты рекомендуют делить территорию на четыре зоны. На сад и огород отводят половину площади дачного участка, на зону для отдыха приходится 20-30%, а на жилую зону — около 10%.

Кроме того, выделяют хозяйственную зону с хозяйственными и бытовыми постройками, которая занимает порядка 15-20%. Но это только рекомендации, вы можете сократить или увеличить ту или иную область. Некоторые владельцы загородных участков вовсе отказывается от какой-либо зоны.

Отдельное внимание при планировании уделяют главному строению. Чтобы фундамент дома не поплыл и не затапливался, нельзя устанавливать постройку в середине или внизу пригорка! Поэтому дом на участке со склоном строят сверху холма. При таком расположении легче работать с рельефом местности и легче оформить и распланировать площадь. Кроме того, вы избежите проблем с фундаментом.

Сначала определяют место дома на участка, затем расположение хозяйственных построек, зоны отдыха и сада. В последнюю очередь планируют размещение лестниц, террас и других дополнительных элементов. Тщательно измеряйте участок и делайте расчеты, чтобы избежать ошибок и снизить затраты на работы. Обязательно учитывайте тип почвы и уровень грунтовых вод на всей территории при выборе фундамента для построек и вида растений, при монтаже водоемов и оформлении ландшафтного дизайна.

При ландшафтном дизайне нельзя перемещать или менять местами нижние слои почвы, иначе это приведет к подвижкам грунта. Растения не рекомендуется высаживать на северном склоне, так как они не получат достаточное количество света и тепла. Из-за неровного ландшафта некоторые участки будут подтапливаться, а некоторые, наоборот, недополучат необходимую влажность. Поэтому важно контролировать уровень воды и влажности. Сделать это можно за счет правильно обустроенной системы полива и дренажа.

Склон делает передвижение по участку проблематичным и неудобным. Чтобы сделать передвижение по саду комфортным, нужно обустроить террасы, лестницы или подпорные стенки. Планировка участка на склоне должна обязательно включать данные элементы. Давайте рассмотрим каждый из них в отдельности.

Террасирование участка со склоном

Террасы — специальные горизонтальные площадки, которые укрепляют подпорными стенками и соединяют при помощи лестниц. Они прекрасно подходят для участка с уклоном более 15 градусов. Чтобы сделать террасирование, сначала нужно определить уровень наклона участка. Для этого разницу высот разделите на показатель горизонтального основания.

После проведенных расчетов размечают места расположения террас согласно плана размещения различных зон. На одной террасе обустраивают дом, на другой — хозяйственные постройки, на третий — сад или клумбу и так далее. Важно, чтобы горизонтальная площадка соответствовала размерам объекта, который будет на ней расположен.

В первую очередь строят верхние террасы, а затем постепенно спускаются вниз. Террасы можно расположить в один ряд, в шахматном порядке или ассиметрично. Площадки укрепляют при помощи подпорных стенок, которые также служат и декоративным элементом участка. Поэтому важно, чтобы они гармонично вписывались в дизайн и стиль сада.

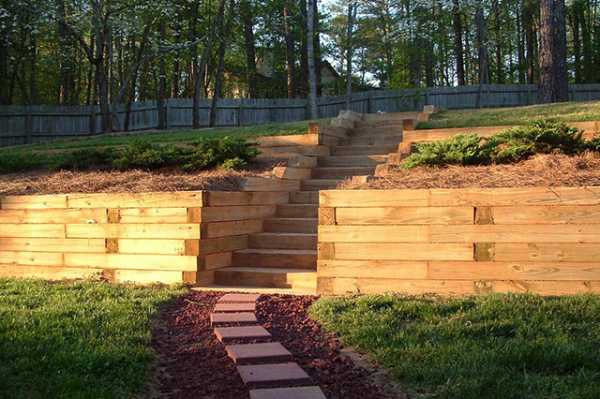

Подпорные стенки на рельефном участке

Подходящим вариантом для обустройства подпорных стенок станет брус или бревно, особенно если главный дом и террасы построены из дерева. Это экологичные и натуральные материалы, которые характеризуют прочность и долговечность, эстетичность и привлекательный внешний вид. Кроме того, с древесиной легко работать.

Вы без проблем сможете сделать подпорки из бревна или бруса своими руками и за короткий срок. Кстати, эксперты рекомендуют строить дом и баню тоже из древесины, чтобы сохранить экологичность загородного пространства. Много проектов коттеджей, дач, бань из бруса и бревна вы найдете в каталоге “МариСруб”.

Кроме того, вы можете выбрать металл, кирпич, кованные железные элементы, камень и даже бетонные блоки. Для невысоких конструкций выбирайте дерево, металл, камень или листовой материал. После установки дерево и металл, места соединения бетонных блоков и участки соприкосновения материала с почвой обязательно обрабатывают защитными составами от негативного воздействия влаги и ультрафиолета.

Перед монтажом стоек желательно сделать железобетонный или бутобетонный фундамент, чтобы усилить прочность конструкции и увеличить эксплуатационный срок. При использовании камня, стенки высотой до одного метра выкладывают сухим способом, более высокие стойки скрепляют с помощью цементного раствора. Для декора используйте кованные железные элементы. Если вы выбираете бетонные блоки, придать эстетичность можно при помощи покраски или облицовки натуральным камнем либо плиткой.

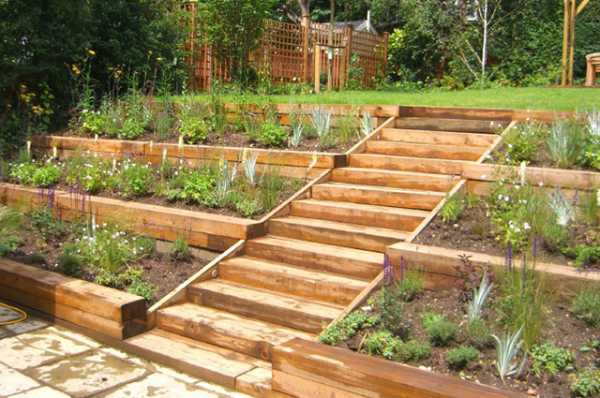

Как установить лестницы на участке со склоном

Материал лестниц тоже выбирают, отталкиваясь от стиля и дизайна террас, сада. Размеры ступеней при этом не обязательно должны быть выполнены по традиционным стандартам, что важно выполнять при строительстве данной конструкции в жилом или дачном доме. Какую лестницу сделать в загородном доме, читайте здесь.

В саду вниз от дома или других строений можно обустроить следующие виды лестниц:

  • Можно сделать оригинальную бревенчатую лестницу. Для этого в бревне по длине конструкции вырезают углубления, где закрепляют ступени из бревенчатых половинок плоской стороной вверх. В качестве опор можно применить и два бревна. Тогда лестница получится прочной и надежной;
  • Интересным вариантом станет лестница из бруса и мелкого щебня. Под лестницу заливают фундамент-площадку, а в качестве каркаса используют брус, который укладывают в виде опалубки. В опалубку засыпают щебень. Процесс повторяют по числу ступеней, уменьшая площадь каждого следующего яруса;
  • Доступным и эстетичным вариантом станут деревянные конструкции, которые устанавливают из досок или брусков. Кроме того, дерево легко укладывать своими руками. Подступенок делают из доски, которую кладут на ребро и по бокам закрепляют деревянными колышками. Проступью послужит плотно утрамбованная почва. Деревянные конструкции обязательно обрабатывают защитными средствами.

Для безопасности, особенно если лестница получилась крутой, или в доме, где проживают дети, пожилые люди, нужно обустроить поручень, хотя бы с одной стороны конструкции. Если ступеней много, эксперты рекомендуют разбивать пролеты по 8-10 штук. Между пролетами можно обустроить площадки для отдыха, где установить скамейки и каменные или бетонные клумбы.

12 советов по оформлению участка на склоне

  1. Перед проектированием обязательно исследуйте грунт и почву на земельном участке. И затем, отталкиваясь от вида и особенностей ландшафта, уровня залегания грунтовых почв, выбирайте тип построек и фундаментов, оформление сада и т.д.;
  2. Для рельефного участка и большой площади идеально подходит пейзажный, живописный или ландшафтный стиль оформления. Он предусматривает много открытого пространства и асимметричное расположение объектов, наличие альпийских горок и гротов, водоемов неправильной формы и живых изгородей;
  3. Если на участке много деревьев, выбирайте эко-стиль в дизайне. Он предполагает сохранение растений и минимальное вмешательство в природу. Для данного стиля характерны навесы и беседки из дерева, деревянные скамейки и дорожки, травяные тропинки и пни, светильники на деревьях и пруды;
  4. Дом устанавливают на вершине участка. Рядом располагают гараж, хозяйственные постройки;
  5. На покатых площадках участка разбейте мини-газон;
  6. Ступени и лестничные пролеты можно оформить махровым зеленым ковром. Это смотрится эффектно и впечатляюще, особенно при виде сверху;
  7. Участок с уклоном — подходящее место для создания рокария или декоративного сада из камней;
  8. Растения на склоне будут хорошо расти, если сделать под ними горизонтальные лунки с укреплением при помощи бортиков;
  9. Для оформления склона лучше использовать можжевельники и различные почвопокровные культуры, среди которых камнеломки и гвоздика, пряные и ароматические травы, вербейник, флоксы и так далее. Они разрастаются по территории пестрым ковром, что смотрится роскошно и эстетично. Кроме того, при необходимости такие растения скроют недостатки строительства;
  10. Обязательно используйте при оформлении сада лестницы, дорожки и тропинки, которые извиваются серпантином среди зелени. При обустройстве дорожек и тропинок продумайте материал покрытия. Важно, чтобы он смотрелся красиво и эстетично, был удобен для уборки листвы и другого мусора;
  11. Обустройте искусственный водоем. Водопады, каскады и даже обычный ручеек эффектно и красиво ниспадают с вершины холма вниз от дома. Однако в данном случае нужно грамотно рассчитать водоем и выполнить монтаж с соблюдением технических и санитарных норм, иначе неправильный проект приведет к затоплению территории;
  12. Внимательно отнеситесь к выбору цветовой гаммы. Главные цвета каждого сада — зеленый и коричневый. Яркие цвета используйте, чтобы разбавить дизайн и акцентировать внимание на отдельном объекте.

Дренаж на рельефном участке

Отдельное внимание уделите дренажу, который защитит от вымывания грунта, затопления территорий при обильных дождях и паводках. Данные проблемы характерны для участков на склоне. Дренажная система представляет конструкцию из труб, уложенных в канавы или траншеи по периметру участку.

Она может быть закрытой, открытой или засыпной. Для дренажа важно правильно выбрать трубы. Подходящим вариантом станут полимерные двухслойные изделия. Важно, чтобы снаружи трубы были гофрированные, а внутри — гладкие.

После оформления сада важно следить за растениями, так как они нуждаются в регулярном и частом поливе из-за того, что вода быстро стекает вниз с холма и не задерживается в почве. Кроме того, нужно своевременно очищать водоемы, чистить дорожки и лестницы, следить за состоянием опорных стенок. Металлические и деревянные конструкции необходимо обрабатывать защитными составами раз в 5-7 лет.

Обустройство дачного участка на склоне — трудоемкая и сложная задача, которая требует грамотного и ответственного подхода. Чтобы получить надежный и долговечный результат, обращайтесь к профессионалам! Мастера “МариСруб” грамотно спланируют участок и создадут проект дома, выполнят строительство и отделку “под ключ”!

Организуем дренажную систему, устанавливаем и подключаем инженерные сети, самостоятельно изготавливаем строительные материалы! В компании вы можете заказать деревянные дома из бруса или бревна от производителя.

blog.marisrub.ru

Дом на склоне. Планировка дома на склоне. - Наши статьи - Каталог статей

           Строим на рельефе

   Под рельефом местности подразумевается строение поверхности - горы, низины, холмы, долины, овраги, выпуклости и впадины, плато. Рельеф определяется уклоном – падением поверхности, которое рассчитывается отношением разности высоты между двумя точками на местности к расстоянию между этими точками, спроецированными на горизонталь (рис.) или тангенсом угла наклона линии местности к горизонтальной плоскости в данной точке. Уклон измеряется в процентах. Например, подъему 15 м на 100 м перемещения по горизонтали соответствует уклон, равный 0,15 (15 %).

      Ровной местность считается в случае, если ее уклон составляет не более 3 %, малый уклон местности - от 3 до 8%, средний уклон – до 20%, крутая поверхность имеет больше 20% уклона. Лучшими с точки зрения строительства являются участки ровные или с минимальным (до 3%) уклоном в сторону юга, а также те, которые имеют минимальный уклон от центральной части вниз с обеих сторон (рис.)

Площадки с минимальным уклоном, наиболее удачные для строительства:

      Здесь строительство максимально облегчено: при таком рельефе на участке можно осуществить различные варианты расположения дома и других построек.

      Площадки с уклоном до 3% можно использовать при возведении типовых домов. Потребуются только небольшие уклоны для отвода воды от строений – их создают подсыпкой грунта, когда при помощи камней, гравия, цемента создается небольшой уклон от дома к поверхности высотой приблизительно 50 см. Ширина подсыпки в среднем на 1 – 1,5 м. шире, чем фундамент.

      Если уклон малый – до 7 %,то он подходит для строительства зданий без подвалов. Правда, возможно, что при 5-7% уклона потребуется подсыпка грунта с подгорной части (рис).

       Если уклон превысил 8 %, неровность поверхности можно использовать для сооружения цокольного этажа. В таких случаях не делают ровной площадки, а создают нижний этаж, вырезав часть массива склона. Этот вариант хорош для строительства подземного гаража, в случае, если со стороны склона возможен подъезд. (рис.)

       При таком решении следует позаботиться о гидроизоляции стен, контактирующих с грунтом. На наружные поверхности фундамента наносят слой гидроизоляционного материала: гудрон, рубероид и т.д. Еще до заливки фундамента можно также уложить слой гидроизоляции под фундаментную плиту.

       Когда склон крутой и превышает 15-20%, стоит подумать о разработке специального проекта дома, использующего все возможности крутого уклона. Неудобства склона можно обратить в неоспоримые достоинства, если использовать его для строительства многоярусного жилища, что даст возможность создать отдельные блоки в здании: например, гостевые комнаты со своим входом, мастерскую, летнюю кухню, гараж, кладовую. Если вам предстоит строить на сложном рельефе, нужно превратить участок в несколько выровненных, плоских поверхностей. Все постройки размещают на горизонтальных площадках, и их ширина определяет размер строений.

     Для этого создаются террасы, которые закрепляются подпорными стенками, и соединяются ступенями. Уже при 12 % уклоне здания лучше всего возводить на террасах (рис.)

    Дом, построенный на террасах, может быть разноуровневым, иметь веранды на разных ярусах, балконы, патио. На террасах располагают также площадки, дорожки, зоны отдыха, беседки и так далее.

    В случае со значительным перепадом рельефа, более 15 %, подпорные стенки рекомендуется устанавливать так, чтобы вертикальные швы в смежных рядах камней не совпадали.Подпорные стенки делают из бетонных плит, валунов, кирпича, бруса, камней (рис.)

      При большой высоте стенки камни скрепляют раствором. В нижнем ряду располагают самые крупные камни. Для увеличения прочности подпорной стены все ряды камней укладывают с уклоном внутрь. Склон по границам участка тоже закрепляют камнями, и лучшим материалом для этого будет служить гранит, песчаник, известняк.

      Где расположить дом

      Вписать дом в местность, сделать его единым целым с ландшафтом, можно двумя основных способами — без изменения или с изменением существующего рельефа. Если выбран первый вариант, дом органично впишется в окружающий ландшафт. Однако в этом случае потребуется приспособить его цокольную и подземную часть к рельефным условиям. При выборе варианта возведения дома на ровной площадке, нарушается природный рельеф, и для создания гармонии на участке потребуются планировочные работы и большой объем земляных работ.

     По отношению продольной оси дома к горизонтальным линиям склона различают параллельное (1), перпендикулярное (3) или диагональное размещение2) (рис.)

    Схема размещения домов по отношению продольной оси дома к горизонтальным линиям склона:

    Жилой дом и другие строения на рельефе не должны затенять территорию, поэтому общий принцип расположения строений на рельефе можно сформулировать так: здания должны строиться на самых высоких и сухих местах участка (рис).

       При таком решении фундамент не так подвержен влиянию влаги; легче проводить земляные работы; проще проектировать цокольный этаж, прокладывать канализацию. При строительстве зданий на рельефе стоит учитывать, что при расположении дома на самом высоком месте, все поверхностные воды можно без усилий направить вниз по склону и использовать для полива растений. В случае если есть участки, расположенные выше по склону, чем ваш дом, то важно обеспечить отвод воды при помощи труб или отводных канавок.

       Здания лучше всего ориентировать на юг. Хорошо, если фасад выходит на открытое пространство, и из окон открывается красивый вид. В случае, когда дом приходится устанавливать на крутом склоне, известны варианты, когда его размещают буквально в горе - стены строения вплотную соприкасаются со стенками вырубленной в горе выемки, и лишь фасад открыт и выходит в сторону склона (фото).

     Если дом приходится пристраивать на небольшом участке вплотную к отвесному склону, то используют все возможности – максимальное приближение одной из стен дома к горе, использование каждой ровной площадки, создание террас (фото)

     Возможны и другие нестандартные решения: например, дорога вдоль горизонтальной террасы ведет к верхнему этажу, который выполняет функцию прихожей или холла, на нижней террасе находится гараж, а верхний этаж, совпадающий со входом – жилой(фото).

     Важно также направление уклона рельефа. Большее количества тепла получают, конечно, южные склоны.Желательно, чтобы главные жилые помещения были ориентированы на юг, юго-восток или восток. Если на южном склоне расположить дом, то это позволит сэкономить энергию на его обогрев. Склоны юго-восточного и восточного направления тоже благоприятны для строительства дома – тепла здесь достаточно (рис.). Эти направления хороши для размещения домов в холодном климате. Так же подходят они и для климата теплого, так как сюда раньше приходит прохлада. Если вход в дом расположен с южной стороны склона, то в зимнее время здесь будет меньше снега, а весной он скорее растает. Ветры с южной стороны слабее, а солнце днем будет светить на террасу, и освещать помещения. Дом на южном склоне стоит располагать ближе к восточной границе участка(рис.)

    Схема размещения на южном склоне

     Неблагоприятными для размещения домов считаются северные склоны, исключением может стать только жаркий климат. Лучшее место для дома на северном склоне — ближе к его западной границе, посреди склона (рис.).

    Схема размещения дома на северном склоне

      Вне зависимости от климатических условий лучше избегать строительства на западных склонах, так как во второй половине дня они всегда сильно нагреваются от послеполуденного солнца. Если участок находится на восточном или западном склонах, то дом располагают у северной границы на самой высокой точке, а все хозяйственные постройки стоит разместить ниже (рис.)

      Схема размещения дома на западном склоне

      При размещении дома на неровной местности, нужно учитывать, что ночью холодный воздух опускается вниз, и, когда на его пути встанет преграда, то может образоваться так называемый «карман холода» или по-другому его еще называют «морозный карман». Если препятствие на пути холодного воздуха – дом, то температура там в ночные часы может опуститься на 9 градусов ниже, чем у окружающей среды (рис.)

     Если в планах есть создание зимнего сада, то его можно поместить на северной стороне дома. В этом случае помимо своей основной функции, он будет играть роль своеобразного теплового буфера, кроме того, не придется устанавливать солнцезащитные устройства, предохраняющие комнатные растения от прямого солнечного света. Хорошо также, если открытая часть зимнего сада будет выходить на склон. Подробнее об устройстве зимнего сада можно прочесть в статье:  Сад круглый год (подготавливается).

     Общие положения размещения домов на рельефе:



  • Если существует возможность, то лучше всего постройки, в которых будут размещаться животные, компостные ямы, или наружные туалеты, располагать на расстоянии 15 метров от дома. Безусловно, будет лучше, если они будут находиться вниз по склону.
  • Также неплохо, если расстояние от жилых помещений дома до построек на соседнем участке, будет не меньше 6 метров.
  • Смещение дома к границе территории высвобождает место для проезда на участок.



     Подробнее о принципах планировки участка смотрите в статье: Основные принципы планировки участка.

     Строительство домов на рельефе осложняет подготовительный период:

  • Каждый проект должен быть индивидуальным и привязан к конкретной местности.
  • Необходимо учитывать уклон участка, его расположение относительно сторон света.
  • Разработке проекта предшествуют сложные расчеты.
  • Необходимо позаботиться о подборе гидроизоляционных материалов, сохраняющих помещения, примыкающие к грунту, от влаги;
  • Трудности могут возникнуть и в процессе строительства, связанные, с созданием террас или вырезанием участка склона под цокольные этажи.

    Все вышеперечисленное влечет дополнительные расходы. Но неровный рельеф может стать источником вдохновения. Грамотное расположение дома и других построек, учитывающее особенности местности, сделает участок неповторимым. Дома, построенные на рельефе, могут стать настоящими произведениями архитектуры.

    Кроме того, существуют и объективные положительные стороны строительства на неровном участке: уклоны способствуют непринудительному, естественному оттоку поверхностных вод, которые можно использовать для полива; можно сэкономить на земляных работах при создании цокольных и подвальных этажей, а также гаража. Так что не стоит расстраиваться, если ваш участок находится на неровном рельефе – именно он может способствовать созданию неповторимой архитектуры дома.

ikar-1.moy.su

Правильное расположение дома на неровном участке



Склон для готового проекта дома

Построить дом на ровном участке просто. Достаточно купить понравившийся проект. Относительно ровным можно считать участок с перепадом высот до 60 сантиметров на 10 метрах. На таком еще можно, хоть и с некоторыми изменениями строить дома по типовым проектам, разработанным без привязки к местности.

Видео о доме на склоне Ладья от канала ForumHouse

А что делать, если уклон больше? При перепадах высот один на десяти метрах участок вовсе не кажется крутым склоном, такой перепад в 10% воспринимается на глаз небольшим. Но, стоит попытаться разместить на нем дом 10х10 метров, понимаешь, если вверху участка фундамент будет выступать из земли на 40 см, в нижней части он взметнется вверх на 140 см. При этом нижняя опорная его часть окажется в зоне гарантированного промерзания грунта. А что делать, если склон 15% или более?

Дом на склоне типовым не бывает

Не бывает универсальных проектов дома на склоне. На участках с большим перепадом высот огромное количество особенностей и вариаций рельефа почвы. Разработать один проект, подходящий для каждого невозможно.

Видео о доме на склоне на Ладоге на нашем канале.

Но приобретая участок с уклоном важно понимать, при грамотном подходе к строительству вы получите великолепный результат, добиться которого на ровной земле будет невозможно. А выстроив на склоне типовой дом для ровного участка, вы попусту выкинете деньги. Впоследствии, не только не получиться с комфортом жить, но и выгодно продать такой дом в случае необходимости.

Отличия дома на склоне

Дом на склоне отличается от обыкновенного, прежде всего, жесткой привязкой к определенному рельефу. Проект начинается с обмера и составления генерального плана. Проектирование ведется в комплексе, одновременно с домом привязываются к плану остальные постройки, проектируется окружающий ландшафт. Только в этом случае уклон участка превратиться в неоспоримое достоинство, вокруг которого будет выстроена вся архитектура, призванная превратить местность окружающую дом в холмистую, а удобство пользования участком  - приблизить к плоскому.

Чем круче склон, тем лучше дом

Не нужно бороться с неровностью земли, стремиться выровнять ее. Наоборот, воспользовавшись уклоном, необходимо заглубить заднюю часть дома в землю в высокой части участка. И тотчас все негативные стороны участка на склоне превращаются в удобства и сплошные преимущества.

Комплексный проект участка Панорама, по ссылке видеопрезентация  проекта.

Задняя часть дома на склоне, утопленная в землю, будет обогреваться теплом от земли. Затраты на отопление всю зиму будут оставаться на уровне сентября - октября, когда средняя температура +5 градусов. Не потребляя дополнительное электричество, без каких либо инженерных приспособлений и финансовых вложений. Летом же, наоборот, без применения кондиционеров, даже в сильную жару воздух в помещениях останется свежим и прохладным.  Дом на склоне естественным образом, без дополнительных инженерных и технологических мероприятий, становиться домом энергоэффективным лишь только в силу своего расположения.

В задней части дома на склоне можно разместить спальни,  кабинет или зону отдыха, комнаты которым необходима максимальная уединенность и шумоизоляция. При этом не нужно думать, что помещения погруженные в землю будут темными, прозрачной можно сделать кровлю или пустить окна по верхней части стен. Так же прозрачными, полностью или частично можно сделать и внутренние перегородки.

Не нужно бояться излишней сырости в помещениях. Природные склоны обычно состоят из сухих хорошо дренированных намывных грунтов. Вентиляция и гидроизоляция в таких проектах обеспечивается системой воздуховодов приточно-вытяжной вентиляции с пассивной рекуперацией, которые не требуют никакого вмешательства и не способны выйти из строя в силу своей конструкции.

Передняя часть дома на склоне, выступающая из земли, будет тем прозрачнее и радостней чем тише и уютнее воспринимается задняя часть, вдающаяся в землю. Сформированный по принципу амфитеатра ландшафт и панорамное остекление передней части дома на склоне, обеспечат лучшие виды на окружающую природу. Максимальное остекление передней части поможет осветить задние комнаты через прозрачные перегородки, но самое главное позволит дому на склоне накапливать солнечную энергию и использовать ее в помощь отоплению.

Я обрисовал только общую концепцию строительства дома на склоне, но не ограничил этим архитектурную составляющую проектирования. Стилевое направление такого строения может быть абсолютно любым, фантазия ничем не ограничена. Минимализм, сочетающий стекло и чистые лаконичные формы, по настоящему органично смотрится, подчеркивая природное совершенство окружающего ландшафта. Прекрасно подходят для такого рельефа дома в Альпийском стиле «Шале», собственно они для строительства на склонах изначально и предназначались. К строительству на склоне прекрасно подходит наша концепция комбинированного дома от мастерской ArtEcology. «Дом нора» или «earth house», еще один вариант дома, разрабатывающегося для склона. Возможно, и даже необходимо, комбинировать эти варианты, добиваясь решения задач поставленных нам природой совместно с заказчиками. Дом на склоне часто комбинируется с домом у воды на сваях. Возможным вариантам нет числа. И я уверен, что с разработкой каждого нового дома на склоне наша мастерская будет расширять ряд проектов которых еще не видел мир!

Автор: Андрей Бугаев. 03 апреля 2018  Архитектурная мастерская ArtEcology.ru

artecology.ru

Проекты домов на склоне - с цоколем, гаражом

Участков, непригодных под застройку, практически не бывает. Территория с уклоном в 3% условно считается ровной. И таких участков – большинство.

Главный аргумент в пользу ровного участка – экономия на стоимости типового проекта. Однако при современном недостатке земельных участков уже застроено множество склонов, значит, о типовом проекте дома на склоне говорить можно! Участок на склоне горы или на возвышенности – повод для полета фантазии и нетрадиционных архитектурных решений.

Для участков с уклоном не существует универсальных проектов, каждый разрабатывается с учетом рельефа и особенностей грунта. К нескольким выводам и рекомендациям все же можно прислушаться.

  1. Пройдя через дополнительные хлопоты по проектированию и возведению дома на склоне, его владелец получает нестандартный результат и даже со множеством преимуществ.
  2. Оползни. Не все участки имеют уклон более 20%, хотя именно на них и происходят оползневые процессы! К тому же, противооползневые мероприятия давно уже стали обычным делом. Решив проблему один раз, к ней уже не возвращаются. А при уклоне в 3% противооползневым мероприятием станет обычная засеянная трава.
  3. Альпийский стиль «Шале» изначально предполагался для строительства на склонах, а значит может быть положен в основу нового проекта. Минимализм сыграет на контрасте с окружающей территорией. В целом, при выборе стиля, нужно руководствоваться принципом: чем круче склон, тем круче дом!
  4. Разработка проекта должна начинаться с точного обмера участка и «привязки» к ландшафту. Окружающая территория, архитектура и внутренняя планировка дома на склоне должны взаимно дополнять и продолжать друг друга, тогда уклон станет не проблемой, а преимуществом.
  5. Не стоит пытаться выровнять холм, лучше углубить заднюю часть дома в склон. Тогда в холодное время эта часть будет обогреваться теплом земли, что позволит экономить на теплосбережении без дополнительных финансовых вложений в систему отопления. Летом в помещениях этой части дома всегда будет прохладней. Предотвратить сырость поможет приточно-вытяжная вентиляционная система воздуховодов.
  6. «Утопленная» в землю часть дома прекрасно разместит в себе те комнаты, где нужна максимальная звукоизоляция и покой: спальня, кабинет, комната отдыха. Дополнительную освещенность в них привнесут прозрачные перегородки, прозрачная крыша или большое количество окон в части стен, выступающих над землей.

esg-moscow.ru

Строительство дома на склоне и сложном рельефе

Дома, построенные на склонах, однозначно привлекают к себе внимание. Иметь такой домик хотел бы наверное каждый, но задумываются о возможности реализовать строительный проект на таких сложных рельефных условий единицы. А все потому, что строительство дома на склоне потребует серьезного и тщательного подхода, особенно, что касается укладки фундамента под будущий дом. К счастью, современные методы строения зданий позволяют легко и быстро справиться с этим вопросом.

«Кривых» участков много, а вот предложений от проектных организаций для них явно не достаточно. Мы решили разузнать, что же это такое рельефный участок.

Характер рельефа, будь то склон, гора или яма, определяет предстоящие затраты на строительство и выбор проекта будущего дома, а также способ его возведения.

Дом создается архитектором, как единая, цельная, продуманная конструкция, удобная внутри и красивая снаружи. В связи с этим посадка «равнинного» дома на склон заканчивается маскировкой цокольного этажа. И при этом он уже выглядит по другому. Поэтому такой вариант отметаем и принимаемся за разработку индивидуального.

На что надо обратить внимание прежде всего? На градусы. Для таких строений очень важно знать, какой именно перепад имеется на участке, а также - с какой стороны планируется осуществлять подъезд к дому, ориентация участка по сторонам света и т.п.

Типовые дома, те, что мы называем «равнинными», строятся на площадках с уклоном до 3%. Потребуется лишь небольшая коррекция уровня, создаваемая подсыпкой грунта, чтобы выровнять строительную площадку. Если уклон составляет 8 и более процентов, то такой перепад можно использовать для сооружения цокольного этажа, врезавшись в массив склона. Этот вариант хорош для строительства подземного гаража, в случае, если со стороны склона возможен подъезд. При таком решении следует позаботиться о гидроизоляции стен, контактирующих с грунтом.

Если же вам так сильно «повезло», и участок имеет склон 15-20%, не отчаивайтесь - вы стали обладателем уникального рельефа!

В этом случае стоит подумать о разработке специального проекта дома, использующего все возможности крутого уклона. Можно возвести многоярусовое строение, имеющие отдельные блоки, каждый из которых будет иметь отдельный вход. Это, например, гостевые комнаты со своим входом, мастерская, летняя кухня, гараж, кладовая.

Подобрать проект дома на склоне

Если вам предстоит строить дом на сложном рельефе, можно превратить участок в несколько выровненных, плоских поверхностей - террас, размещая на них постройки. Дом, построенный на террасах, может быть разноуровневым, иметь веранды на разных ярусах, балконы, патио. На террасах располагают также площадки, дорожки, зоны отдыха, беседки и так далее. Удобно в таких домах вписывается гараж.

Объединить дом и окружающее пространство, так сказать, вписать дом в местность, можно двумя способами: либо изменить под нужды строительства рельеф участка, либо приспособить проект к существующим условиям.

Как правильно разместить дом на склоне

Жилой дом и другие строения на рельефе не должны затенять территорию, поэтому строить их нужно на самых высоких и сухих местах участка. Такое решение оградит фундамент от излишнего увлажнения, облегчит проведение земляных работ, устройство канализации, дренажа. очень удобна направлять поверхностные воды, в том числе дождевые с кровли, используя дренаж, вниз по склону для последующего полива растений.

Для целей проектирования важным условием является также направление уклона рельефа. Большее количество тепла получают, конечно, южные склоны. Желательно, чтобы главные жилые помещения были ориентированы на юг, юго-восток или восток. Если на южном склоне расположить дом, то это позволит сэкономить энергию на его обогрев. Склоны юго-восточного и восточного направления тоже благоприятны для строительства дома - тепла здесь достаточно. В зимнее время здесь будет меньше снега, а весной он скорее растает. Ветры с южной стороны слабее, а солнце днем будет светить на террасу, и освещать помещения. Дом на южном склоне стоит располагать ближе к восточной границе участка.

Неблагоприятными для размещения домов считаются северные склоны, но уж если вам довелось на нем строиться, то лучшее место - ближе к западной границе участка. Если участок находиться на восточном или западных склонах, то дом располагают у северной границы на самой высокой точке, а все хозяйственные постройки размещают ниже.

При строительстве дома на неровной местности нужно учитывать, что ночью холодный воздух опускается вниз, и, когда на его пути встает преграда может образоваться так называемый «карман холода» или по-другому его еще называют «морозный карман». Если препятствия на пути холодного воздуха - дом, то температура в нем ночью может опуститься на 9 градусов ниже, чем у окружающей среды.

Обустройство склонов

Вариантов обустройства участка на склоне действительно очень много. Прежде всего, он идеально подходит для создания альпийских горок. Собственно, горка у вас уже имеется, остается лишь придать ей горный альпийский вид. Планировка участка террасами позволит расположить разноуровневые клумбы и цветники. Несомненно склонны прекрасно подходят для создания водопадов и каскадов. Движущаяся вода приближает сад к естественным природным ландшафтам, оживляет его. Водопады, ручьи, каскады любого всегда будут привлекать внимание. Уровни сада можно использовать для разноплановых посадок: плодовых деревьев, красивоцветущих кустарников, миксбордеров, клумб, моноцветников, розариев, декоративного огорода и др.

Что касается растений, которые высаживают на склонах, то желательно, чтобы это были виды с мощной, широкораспростертой корневой системой, которые способны «удерживать» грунт. Из кустарников это дерн, шиповник (роза), бересклет, барбарис; из хвойных - карликовые ели подушковидные, ель канадская, туя шаровидная, можжевельник.

stone-wood-house.ru

Дом на склоне

Поскольку малоэтажные дома не всегда можно разместить на равнинной территории, они часто проектируются на склонах. Однако по размещению будущего дома на участке с перепадом рельефа можно получать множество архитектурных объемно-пространственных выгод (рис.1,1). Дом имеет доминирующее (акцентное) значение в структуре улице, имеет два отдельных входа в разных уровнях (этажах), имеет подвальный и мансардный этажи и т. д., что позволяет достаточно свободно развивать пластику будущего фасада по вертикали. В результате фасады такого дома являются самодостаточными и воспринимаются целостно при обходе дома.

В качестве иллюстрации всего вышесказанного рассмотрим некоторые конкретные примеры проектов на склоне. Характерный европейский дом отличается компактностью и удобством. Пример первый (рис. 1) - дом с аккуратными фасадами и с мансардным этажом, который перекрывается металлочерепицей. В европейских дворах присутствуют небольшие формальные сетки-ограждения, вместо наших отечественных громоздких высоких заборов. Заказчики потом пытаются "закамуфлировать" забор деревьями. Таким образом и деревья и забор закрывают архитектуру. Европейский опыт позволяет открыть всю красоту фасадов (рис. 4).

Рис. 1. Дом на склоне – общий вид

Рис. 1.1. Прием размещения террасных домов на склонах.

Первый пример - это довольно удачный и удобный дом с габаритами в плане в пределах 9,0х10,0 м, который имеет и гараж, и просторные уютные комнаты первого этажа, и комфортные мансардные помещения (рис. 1). На первом этаже (находящийся над полуподвальным помещением) комнаты выгодно взаимосвязаны между собой (рис. 2).:

  1. тамбур - 3м2;
  2. просторный холл - 9 м2;
  3. кухня-столовая - 12 м2;
  4. общая комната (гостевая) - 28 м2;
  5. кабинет (или комната хозяев) - 15 м2;
  6. гостевой санузел - 4 м2;
  7. лестница - 6 м2.



Рис. 2. План дома на склоне. Первый этаж


С чертежей видно, что дом в целом состоит из трех этажей, которые находятся на разных уровнях. Удобная коммуникационная и функциональная вертикальная взаимосвязь помещений обеспечивает просторные лестница, размещенные в центре дома. Для них предусматривается не боковое, а верхнее естественное освещение. Современные инновационные строительные технологии позволяют это сделать, обеспечив горизонтальный (наклонный) оконный проем достаточно качественной столяркой. Она гарантирует защиту от любых осадков.

На втором, мансардном этаже предполагается размещение просторных лестница, распределительного холла и двух больших спален с удобными гардеробными, которые так популярны сегодня в Европе, вместо распространенных в России и Украине вместительных шкафов, занимающих достаточно много места в интерьере. Одна из спален может быть детской.
Строительные материалы и конструкции этого здания довольно простые и недорогие: фундамент - ленточный (фундаментные блоки), перекрытие - полостные панели перекрытия, наружные стены - красный кирпич (380 мм - 1,5 кирп.) С пустотами для термоизоляции, внутренние перегородки - гипсопанельные блоки, покрытие - металлочерепица. Общий строительный объем - 720 м3, расход кирпича - примерно 8,5 тыс. штук.

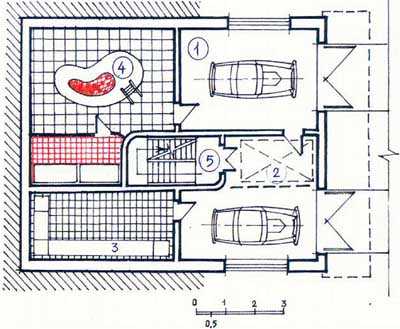

Рис. 3. План дома на склоне. Полуподвальный этаж.


В нижнем, полуподвальном этаже (рис. 3) проектируется площадь под лестницу 5, которая органично связана с верхними этажами. Запланировано гараж 1 на два автомобиля с небольшой зоной под мастерскую 2 для некапитального ремонта автомобиля хозяев. На этом же этаже располагаются еще такие помещения, в которых нет естественного освещения: погреб 3 для продуктов из кладовой для садового инвентаря, сауна 4 с небольшим бассейном и бильярдной.
Обращает на себя внимание тот факт, что в Европе, как и в России и Украине, подобное малоэтажное жилье размещается достаточно плотно друг относительно друга с небольшими прилегающими участками. Это объясняется еще и тем высоким уровнем развития европейской цивилизации, по которому семья, работающая в городе или в деревне, обеспечена и не вынуждена заниматься подсобным хозяйством. А вообще небольшая площадь таких отведенных участков в Европе и в Росси и Украине объясняется их популярностью среди городского населения и достаточно большой ценой земли.

Рис. 4. Другой дом на склоне – общий вид.

Еще более выразительным и характерным является второй дом, который мы сегодня рассмотрим (рис.4). Его архитектура является оригинальной и в то же время типичной для Западной и Восточной Европы - белые фасады, цветная (часто темно-красная) металлочерепица. Этот дом, несмотря на его скромные размеры в плане (9,5 x10,5 м), удачно вмещает все необходимые помещения общим объемом 680 м3. При таких же материалах и конструкциях, как и в предыдущем доме, он внешне отличается четырехскатной кровлей. Изюминкой одного из боковых фасадов проекта является оригинальный фронтон над холлом мансардного этажа. Это выделяет его среди других окружающих домов и разнообразит местную архитектурную среду.

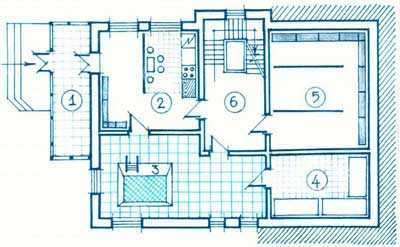

Рис. 5. План первого, полуподвального этажа


На полуподвальном этаже (рис.5) размещена также сауна с небольшим бассейном, погреб, мастерская и лестница. Эта лестница является соединительным звеном между этажами и ведет наверх к мансардным помещениям.
Этот дом имеет также еще одну отличительную черту - заезд в гараж устроен не на нижнем (полуподвальном), а на втором (среднем) этаже (рис.6). Транспортная доступность (подъезд авто) обеспечена как с нижнего, так и с верхнего уровня.

На мансардном этаже размещаются три спальни, среди которых детская комната и спальня. К ним примыкает общая просторная гардеробная комната.


План первого этажа (рис.5):

  1. крыльцо с тамбуром - 4 м2;
  2. распределительный холл с зоной кухни-столовой - 8+6 м2;
  3. бассейн - 10 м2;
  4. сауна - 8 м2;
  5. погреб - 9 м2;
  6. мастерская и лестница - 8 м2.

Рис.6. План второго этажа


План второго этажа (рис.6):

  1. лестница - 8 м2;
  2. гараж на 2 авто - 26 м2;
  3. мастерская при гараже - 10м2;
  4. кухня столовая - 12 м2;
  5. общая комната - 32 м2.

автор - С. В. СЕМКА, кандидат архитектуры доцент КНУБА

niola-td.ru
