Установка безраспорных стропил на дом из газобетона

Выбор сечения стропил (пункт 8.2.1.3 СП 31-105-2002 "Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом")

Для крыш при ширине дома не более 9,8 м и шаге деревянных несущих конструкций каркаса (стропил, балок), не превышающем 60 см, сечения элементов каркаса допускается принимать без расчета в зависимости от их пролета и шага не меньшими, чем приведены в следующих таблицах:

Таблица. Значения расчетной снеговой нагрузки на проекцию кровли  с запасом прочности с коэффициентом 1,4


Климатический район строительства

Города

Расчетная снеговая нагрузка (кПа)

I

Астрахань, Улан-Удэ

0,80

II

Майкоп, Нальчик, Хабаровск, Владивосток, Якутск, Мирный, Иркутск

1,20

III

Москва, Владимир Великий Новгород, Красноярск, Сызрань

1,80

IV

Санкт Петербург, Хатанга, Кемерово, Нижний Новгород

2,40

V

Пермь, Уфа, Анадырь, Сургут, Нижневартовск, Петрозаводск, Мурманск,Магадан

3,20

VI

Усинск, Красновишерск, Кизел

4,00

VII

Петропавловск-Камчатский

4,80

VIII

Апатиты, Норильск, Снежнегорск, Кропоткин, Чара, Байкальск, Горно-Алтайск, Теберда

5,60

Таблица. Максимальные пролеты стропил крыши при расчетных снеговых  нагрузках от 1,0 до 2,0 кПа.

Вид древесины Сорт Размер поперечного сечения стропила не менее,мм

Максимальный пролет, м

Расчетная снеговая нагрузка, кПа

1,0

1,5

2,0

шаг стропил, мм

Древесина хвойных пород 2

300

400

600

300

400

600

300

400

600

38х89

3,11

2,83

2,47

2,72

2,47

2,16

2,47

2,24

1,96

38х140

4,90

4,45

3,89

4,28

3,89

3,40

3,89

3,53

3,08

38х184

6,44

5,85

5,11

5,62

5,11

4,41

5,11

4,64

3,89

38х235

8,22

7,47

6,38

7,18

6,52

5,39

6,52

5,82

4,75

38х286

10,00

9,06

7,40

8,74

7,66

6,25

7,80

6,76

5,52

Таблица. Максимальные пролеты стропил крыши при расчетных снеговых  нагрузках от 2,5 до 3,0 кПа

 Вид древесины



Сорт Размер поперечного сечения стропила не менее, мм

Максимальный пролет, м

Расчетная снеговая нагрузка, кПа

2,5

3,0

шаг стропил, мм

Древесина хвойных пород
2

300

400

600

300

400

600

38х89

2,29

2,08

1,82

2,16

1,96

1,71

38х140

3,61

3,28

2,86

3,40

3,08

2,66

38х184

4,74

4,31

3,52

4,46

3,96

3,23

38х235

6,06

5,27

4,30

5,59

4,84

3,96

38х286

7,06

6,11

4,99

6,49

5,62

4,59

Таблица. Максимальные пролеты коньковых балок составного сечения



Вид древесины



Размер балки не менее,

мм



Максимальный пролет, м

Расчетная снеговая нагрузка, кПа

1,0

1,5

2,0

2,5

3,0

Древесина хвойных пород — 2-й сорт

3х(38х184)

2,63

2,26

2,02

1,83

1,69

4х(38х184)

3,04

2,61

2,33

2,12

1,96

5х(38х184)

3,40

2,92

2,60

2,37

2,19

3х(38х235)

3,22

2,77

2,46

2,24

2,07

4х(38х235)

3,72

3,20

2,85

2,59

2,39

5х(38х235)

4,16

3,57

3,18

2,90

2,68

3х(38х286)

3,73

3,21

2,86

2,60

2,40

4х(38х286)

4,31

3,71

3,30

3,01

2,78

5х(38х286)

4,82

4,15

3,69

3,36

3,10

Примечания

1 Пролеты рассчитаны исходя из максимальной ширины грузовой площади 4,9 м. Пролеты могут быть увеличены на 5 % при ширине грузовой площади, не превышающей 4,3 м, и на 10 % при ширине грузовой площади, не превышающей 3,7 м.

2 Длина площадок опирания должна составлять не менее 90 мм.

dom.dacha-dom.ru

Крыша к дому из пеноблоков. Крыша своими руками в частном доме

При обустройстве крыши с одним или более скатов, возникает необходимость установки стропильной системы. Однако укладывать стропила прямо на стены нельзя – для этих целей используют мауэрлат, который перераспределяет нагрузку. Если стены здания возведены из такого пористого материала как газобетон, уложить армирующий пояс под мауэрлат не всегда возможно. В настоящей статье мы расскажем о том, как закрепить мауэрлат к газобетону без армопояса с использованием различных методов, подробно опишем технологию и тонкости данного процесса.

Для чего нужен мауэрлат

Итак, мауэрлат является очень важным элементом конструкции, который принимает основной вес стропильной системы на себя и равномерно распределяет его по всей плоскости несущих стен. Как правило, его изготавливают из материала, аналогичного стропилам – чаще всего деревянного бруса. Тем не менее, для стальной стропильной системы потребуется мауэрлат из двутавра или швеллера.

Для изготовления мауэрлата используют такие материалы:

  • Брусья из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В данном случае можно брать дерево лиственных пород, которое прошло антисептическую обработку. Брус укладывается по периметру здания. Стыкуются бревна замковым методом или с помощью гвоздей. Деревянные каркасы для крыш возводят чаще всего в частном строительстве.
  • Прокатные профили – двутавры в форме буквы Н или швеллеры в форме буквы П используются несколько реже. При этом высота стальных профилей может колебаться в пределах 7-12 см.



Какой бы материал вы ни выбрали, выполняется его крепление на поверхность стен. Способов крепления мауэрлата к газобетону может быть несколько. После фиксации данного элемента производится установка стропильных ног. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает смещение стропильной системы в горизонтальной плоскости.

Поскольку газобетон является достаточно хрупким материалом и плохо переносит повышенную нагрузку, многие мастера предпочитают залить по верхнему краю стен армирующий пояс. Вместе с тем, чтобы сократить расходы и трудовые затраты, существуют некоторые методы, как закрепить мауэрлат без армопояса.

Обратите внимание, что от перекрытия до верхней грани мауэрлата должно быть, как минимум, 30-50 см, чтобы пространство под крышей могло хорошо вентилироваться, а также был обеспечен доступ к несущим конструкциям кровли для проведения профилактики и ремонта.

Методы крепления к газобетону

Стоит отметить, что выполнить укладку мауэрлата на газобетон гораздо сложнее, чем, скажем, на кирпичную стену. Обычно его укладывают с отступом от внешнего края стены на 5 см.

Для укладки и фиксации мауэрлата могут быть использованы такие элементы:

  • проволока из стали;
  • анкерные болты;
  • химические анкеры;
  • шпильки из стали.

Фиксацию мауэрлата на армирующем поясе или на кирпичной стене выполняют с помощью анкерных болтов.



После того, как брус будет установлен, к нему притягивают стропильную ногу и приматывают ее стальной скрученной проволокой сечением 3 мм. В 6 см ниже бруса нужно установить коротыш, на котором будет закреплен остаток проволоки. Как вариант, для надежной фиксации проволоку можно обернуть вокруг плит перекрытия.

Если речь идет о крыше сложной конструкции, то крепление мауэрлатного бруса к газобетону рекомендуют выполнять все-таки на пояс из армированного бетона. Он обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.

Между собой брусья из мауэрлата закрепляют с помощью косого прируба с дальнейшей фиксацией на гвоздях или болтах. Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.

Фиксация мауэрлата с применением проволоки

Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.

Техника выполнения монтажа таким способом выглядит так:

  1. За пару рядов до окончания кладки между блоками помещают скрученную из нескольких более тонких проволоку, сечением в 6 мм.
  2. В толще кладки в данном случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон от кладки. Длину концов делают такой, чтобы их хватило на свободную обкрутку вокруг бруса.
  3. Отрезков проволоки должно быть столько, чтобы хватило для обвязки всех стропильных ног.

Как закрепить шпил

jtcase.ru

Нет армопояса в доме из газоблока. Опирание стропил на стены из газобетонных блоков

Коньковый брус в свою очередь опираются на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки. Наслонные стропила не нуждаются в попречных затяжках и подкосах, которые могут значительно сократить полезный объем мансардного этажа под крышей. При ширине дома с двускатной кровлей от 8 до 10 метров применяется либо стропильная конструкция с дополнительными прогонами, подкосами или в виде трехшарнирных ферм. Однако устройство наслонных стропил требует определенного опыта и правильного проектирования, чтобы избежать появления распирающих нагрузок. Большинство самстройщиков, шабашников и гастарбайтеров в России обычно предпочитает устройство классических распорных стропильных схем, где верх и низ стропил соединятеся шарниром с одной степенью свободы (или жестким защемлением), то основная нагрузка передается на внешний контру стен дома из газобетона, и соответсвенно возникают приложенные к стенам распирающие нагрузки. В таком случае необходимо устройство жестко закрепленного мауэрлата, непосредственно связанного в единый контур по периметру здания, либо жестко привязанного к единому контуру опорного монолитного железобетонного обвязочного контура. Поэтому мы рекомендуем при самостоятельном проектировании и строительстве дома из газобетона во всех случаях выполнять по верхней грани газобетонных стен (не только наружных, но всех внутренних стен) монолитный железобетонный обвязочный пояс, в котром по наружному контуру закладываются Т- или Г- образные анкера с резьбой М12 с шагом через 1 метр для жесткой связи с деревянным брусом мауэрлатом (100 х 150 мм, и ли 150 х 150 мм) на который будут опираться стропила.

Такая конструкция позволит избежать проблем с распором стен, даже если вы или ваши строители соберут стропильную систему неправильно, и она будет создавать распорные нагрузки на стены. Ниже мы рассмотрим, как правильно устраивать стропильную систему, которая не создает распирающих нагрузок на стены дома из газобетона.

Схема устройства монолитного железобетонного обвязочного пояса для крепления мауэрлата

Мауэрлат перед установкой обрабатывается антисептиками (ХМ-11, ХМББ) и укладывается на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероида). По шагу анкеров в мауэрлате сверлятся отверстия и мауэрлат устанавливается на место. На резьбовые стержни анкеров одевается шайба и гайка, которая затягивается до упора. Если используется обычное для России "дерево естественной влажности" (то есть сырое - котрое ни в одной цивилизованной стране уважающий себя потребитель не купил бы), то нужно предусмотреть доступ к креплению мауэралта, чтобы раз в год подтягивать эту гайку в течение 5 лет (наиболее интенсивная усадка наблюдаеттся в первый год), пока будет идти высыхание и усадка мокрого дерева. В случае распорной конструкции стропил или в том случае, если вы не знаете будет ли конструкция стропил распорной или безраспорной, с наружной строны от мауэрлата имеет смысл устроить контрфорс из пиленого газобетонного блока (через гидроизоляционную прокладку). На схеме ниже показан способ крепления стропил для традиционной распорной схемы, с одной степенью свободы для конца стропильной ноги.

Что это означает? Стропильная нога в данной фиксирована двумя стальными пластинами (стальной уголок и полосовой соединеительный элемент) и проволчной стяжкой, которые исключают вращение в шарнире мауэрлат-стропило. Скольжение в этом шарнире также невозможно из-за жесткого крепления стропила уголком и плосой металла вкупе с опорным бруском, подшитым снизу стропила. Если верх стропила при таком узле крепления жеско защемлен, или стропила упираются друг в друга, то при данной конструкции распирающая нагрузка будет передваться на стены дома.

Конструктивные способы крепления мауэралата на стене дома из газобетона

При обустройстве крыши с одним или более скатов, возникает необходимость установки стропильной системы. Однако укладывать стропила прямо на стены нельзя – для этих целей используют мауэрлат, который перераспределяет нагрузку. Если стены здания возведены из такого пористого материала как газобетон, уложить армирующий пояс под мауэрлат не всегда возможно. В настоящей статье мы расскажем о том, как закрепить мауэрлат к газобетону без армопояса с использованием различных методов, подробно опишем технологию и тонкости данного процесса.

Для чего нужен мауэрлат

Итак, мауэрлат является очень важным элементом конструкции, который принимает основной вес стропильной системы на себя и равномерно распределяет его по всей плоскости несущих стен. Как правило, его изготавливают из материала, аналогичного стропилам – чаще всего деревянного бруса. Тем не менее, для стальной стропильной системы потребуется мауэрлат из двутавра или швеллера.

Для изготовления мауэрлата используют такие материалы:

  • Брусья из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В данном случае можно брать дерево лиственных пород, ко

jtcase.ru

Как построить дом из газобетона своими руками от фундамента до крыши

При строительстве частного дома своими руками большинство хозяев твёрдо стоят на консервативных традициях. Ведь многие аспекты можно выполнить без лишних затрат на рабочую силу, не жертвуя при этом качеством итоговых результатов.

В вопросах о том, как правильно построить дом из газобетона своими руками от фундамента до крыши, последний элемент всегда представляется застройщикам чем-то непосильным для возведения только лишь силами заказчика. Однако грамотный подход, основанный на многолетнем опыте специалистов, а также небольшой бюджет на инструменты с материалами позволят не только развеять этот стереотип, но и создать надёжное покрытие для Вашей собственности.

Подбираем крышу под свои запросы

Наполнившись решимостью возвести крышу своими руками, первым делом обязательно нужно определиться с тем, над каким именно типом будут вестись работы:

  • Односкатная – применима для построек, в которых одна стена выше другой. Крайне редко можно встретить жилые дома, построенных с такой конструкцией. Ведь по большей части такой подход используют для гаражей, навесов, прочих хозяйственных объектов. С материальной точки зрения – наименее затратный вариант как в плане материальном, так и в плане времени на возведение.
  • Двухскатная – более распространённый вариант в частных домах. Конструкция достаточно проста и представляет собой пару прямоугольников, соединённых между собой двумя фронтонными треугольными плоскостями. Под крышей предусмотрено пространство, которое можно использовать как чердак или комнату. Двухскатная со скосом – аналогична предыдущему варианту с единственным отличием в виде скосов на фасаде.
  • Четырёхскатная (вальмовая) – более сложный и, соответственно, дорогой вариант. Однако из его плюсов можно выделить ещё большее пространство под крышей, более эффективный и равномерный обогрев этого помещения сразу с 4 сторон, а также лучший вид снаружи. Разумеется, с некоторыми навыками и правильно составленными чертежами её возвести вполне возможно. Сложность работ при этом, конечно же, будет заметно выше, чем в предыдущих случаях.

Дом с вальмовой крышей

Окончательно приняв решение, какой именно тип крыши требуется сделать, пора переходить к следующей стадии подбора материалов.

Помните, что важны не только лишь эксплуатационные характеристики кровли, но и величина нагрузки, которая ею будет оказана на стропила.

Определяемся с материалами для будущей конструкции

Ассортимент рынка материалов очень велик. Неопытным людям будет достаточно сложно сориентироваться среди всего разнообразия, из-за чего допустить ошибку при выборе очень легко. И цена её будет достаточно высока, учитывая, сколько стоит построить крышу при нынешней ситуации.

Присматриваться следует к тем вариантам, которые уже длительное время пользуются наибольшим спросом благодаря своим отличным характеристикам:

  1. Керамическая черепица (нагрузка 35-50 кг/м2) – экологический материал, обладающий отличной огнеупорностью, морозостойкостью и звукоизоляцией. Сроки эксплуатации достигают в среднем от 50 до 100 лет, в течение которых эта разновидность черепицы практически не теряет своих свойств.
  2. Металлочерепица (нагрузка 4-5 кг/м2) – отличная стойкость к коррозии и ультрафиолетовому излучению. Удобство обработки и лёгкий вес значительно экономят усилия при монтаже кровли. А различные вариации по цвету, фактуре и изгибу профилей позволяют уделить особое внимание внешнему виду конструкции.
  3. Битумная черепица (нагрузка 8-12 кг/м2) – не может похвастаться такой же долговечностью, как предыдущие две, но при этом стоит закономерно дешевле. Эластичный материал достаточно прост в установке и может покрыть даже криволинейные участки крыши. Суровая непогода также не представляет угрозы.

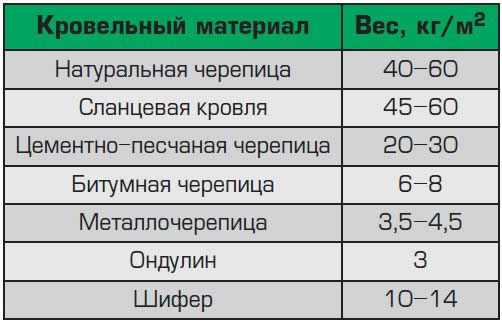

Вес кровельных материалов

Начало планировки

Без предварительных чертежей и расчётов правильно построить крышу дома своими руками не под силу даже опытным специалистам.

Прежде всего необходимо подобрать угол наклона покрытия, от которого зависит долговечность всего дома:

  • Стандартный угол для односкатных крыш – 25-30 градусов;
  • Для двухскатных – 30-45 градусов;
  • Если дом располагается в местах с большим количеством снежных осадков, то крутизна крыши должна составлять минимум 40-45 градусов. В противном случае риск провала кровли под весом скопившихся сугробов крайне велик;
  • В районах с частыми ветрами целесообразнее делать крышу более пологой.

Кроме типа крыши и климатических условий, на величину наклона также влияет и выбранный тип кровли. Использование черепицы или шифера возможно только при уклоне не менее 25 градусов. Это обеспечит достаточный отток осадочной влаги, не позволяя ей застаиваться и просачиваться на чердак.

Конструкция вальмовой крыши

Вне зависимости от сложности и дороговизны всей конструкции, основными элементами крыши при её строительстве будут:

  • Стропильная система – основа крыши, на которую приходится почти вся нагрузка.
  • Скаты – основные плоскости крыши, которые покрываются кровлей.
  • Конёк – верхняя линия крыши, которой обозначают место соединения скатов.
  • Карнизный свес – выступающая часть крыши по бокам здания. По ним стекает вся влага, не попадая на стены дома.
  • Фронтонный свес – часть скатов, выступающая над фронтальной стороной крыши. Выполняет ту же функцию, что и карнизные свесы.
  • Ендова – в сложных конструкциях крыш, где предусмотрены более двух скатов, этим термином обозначаются места их состыковки. Этот внутренний угол крыш наиболее уязвим для осадков, поэтому ему уделяется особое внимание при обеспечении гидроизоляцией.

Началом всего процесса станет возведение стропильной системы. Конструкцию следует собирать при помощи материалов из древесины хвойных пород, предварительно обработанных антисептиками. На них не должно быть даже малейших сучков, а допустимый уровень влажности – не более 20%. Утеплители для крыши, гидро- и пароизоляционные материалы, инструмент для кровельных работ и крепёжные элементы (саморезы, гвозди, шурупы) также должны быть подготовлены к грядущему монтажу.

Возведение основы

Тип стропильной конструкции может различаться в зависимости от некоторых нюансов планировки дома:

1. Если в строении предусмотрены несущие стены, то целесообразнее будет собирать наслонную систему стропил. Этот вариант более простой и требует меньше расходов на строительные материалы:

  • Гидроизоляционный материал настилается на продольные стены, после чего по их верхним торцам анкерами укладывается и закрепляется мауэрлат – опора для стропильной системы. Представляет собой балки с сечением 15х15 сантиметров, укладываемых параллельно коньку кровли.
  • Уже на эту опору ставятся стропила, крепящиеся к мауэрлату скобами. Верхняя же часть каждой стропилы соединяется внахлёст при помощи накладки или крепежа на коньковом брусе.
  • На случай сильных ветров также следует предусмотреть дополнительный крепёж каркаса – скрутку. В 30-35 сантиметрах от верха стены монтируется костыль, за который цепляется проволока. Её привязывают к стропилу, после чего концы проволоки скручиваются.
  • Для отвода осадочных вод обязательно следует вывести стропила чуть дальше стен. Это будет свес, длина которого должна составлять минимум 55-60 сантиметров.
  • Наконец, стропила крепятся подкосами, стойками и прогонами.

2. Но встречаются и планировки, в которых внутренние перегородки отсутствуют, а расстояние между двумя противоположными несущими стенами не менее 6 метров. Для этих случаев приемлемым вариантом будет только висячая стропильная система, опору для которой составляют именно стены:

  • По периметру всего здания монтируется мауэрлат.У любых стропил в количестве двух штук (сечение каждой из которых должно составлять не менее 500х200 миллиметров) верхняя и нижняя часть срезаются под требуемым по расчётам углом. При этом на нижнем краю в обоих элементах должны быть предусмотрены пропилы, которые обеспечивают им больше устойчивости.
  • Эта пара станет шаблоном для всех остальных составляющих каркаса. Оба стропила поднимаются наверх здания, устанавливаются внизу на мауэрлате и соединяются вверху под срезанным ранее углом. Но при этом ни в одной состыковке они не крепятся. При точном подгоне друг к другу стропилы спускают вниз и по их примеру подготавливают остальные элементы.
  • Готовые составляющие каркаса поднимаются наверх и устанавливаются. Нижняя часть крепится к мауэрлату. Верхние же углы соединяются натянутым шнуром – это будет тем самым показательным уровнем, по которому нужно будет равнять все другие элементы.
  • Установив таким образом все стропилы, их связывают между собой брусом в верхней части. Обратите внимание, что вверху стропил расстояние между ними должно быть такое же, как и в нижней части.
  • Внахлёст устанавливаются затяжки внизу каркаса.
  • С помощью гвоздей осуществляется намётки всех соединений в системе. Однако после этого каждый узел обязательно должен быть скреплён болтами через пластины и металлические уголки. На этом шаге прочность и жёсткость конструкции обеспечена.
  • Если по расчётам возможна высокая нагрузка крыши, то каркас следует дополнительно укрепить откосами и стойками.

Виды стропильных систем

Иногда встречаются случаи, когда на готовые стропила набивали обрешётку без установки утеплительных материалов, экономя на этом и время, и свой бюджет. При этом столь упрощённый вариант могут всерьёз оценивать как безвредный для качества крыши (а такое возможно, разве что, в параллельной реальности, как в Симс 4). Но суровые условия первой же реальной зимы покажут, насколько такое упрощение вредно.

Поэтому после завершения работ над стропильным каркасом требуется произвести ещё комплекс дополнительных мер.

Работаем над обрешёткой

Кровельная конструкция состоит из разных элементов. Но для того, чтобы построить тёплый и влагонепроницаемый дом своими руками, следует возвести более сложную конструкцию крыши:

  • Вся каркасная система изнутри должна быть обшита пароизоляционной плёнкой, которую растягивают от стропила к стропилу и крепят при помощи степлера скобами.
  • Поверх пароизоляционной плёнки по всему периметру крыши (со стороны чердачного пространства) с помощью саморезов крепятся плиты гипсокартона. Они станут основой для установки утеплительных плит.
  • После этого придётся немного постоять на крыше, т.к. там на пароизоляционную плёнку между стропилами будет укладываться утеплитель. Чаще всего на эту роль предпочитают выбирать минеральную вату в виде рулонов или матов.
  • Затем поверх утеплителя устанавливается настил из досок. Чтобы лишний раз не утяжелять конструкции, они не должны быть толстыми, либо вместо них можно использоваться OSB/фанерные листы толщиной до 5 миллиметров. Этот настил предназначен для укладки на него полотен гидроизоляционных материалов (плотная полиэтиленовая плёнка, рубероид), которые стелются внахлёст на 20-25 сантиметров друг на друга.
  • Поверх гидроизоляции на стропила крепится контробрешётка – конструкция из реек толщиной 10-20 миллиметров. По контробрешётке крепится уже кровельная обрешётка, в которой расстояние между соседними направляющими должно быть приблизительно на 5 миллиметров меньше черепицы.

Устройство обрешетки и гидроизоляции

В вопросе о том, как построить дом из газобетона своими руками от фундамента до крыши, критически важно продумать устройство для оттока осадочных вод. К стропилам крепятся крюки, на которые будут опираться водосточные желоба. Далее устанавливается карнизная планка, к которой крепится лобовая доска.

Кровельное покрытие

Наконец, когда почти все нюансы того, как правильно построить крышу дома, подробно разъяснены, то можно переходить к завершающему этапу.

Монтаж черепицы начинается с нижнего ряда ската. Выравнивая её по краю карниза, её нужно укладывать внахлёст соответственно с замковой системой материала. Когда первый ряд уложен, второй следует начинать с той же самой стороны, с наложением на 50-70 сантиметров. Установив таким образом кровлю по всем скатам, на их стыке необходимо монтировать конёк.

Монтаж черепицы

Обратите внимание, что на боковых сторонах крыши обязательно должны быть торцевые планки – они защитят покрытие от сильных ветров.

Финальные штрихи

В итоге все вопросы и недоумения о том, как построить крышу самому, решаются внимательным и аккуратным следованием проверенной годами технологии: закрепить мауэрлат, монтировать на него стропильный каркас, заняться обрешёткой и изоляционными материалами, установить карниз и положить кровельный материал.

В случае повреждения кровли, будет также полезно знать, как залатать крышу ПЭТ бутылками. Отрезаем от оной верхнюю и нижнюю часть, разрезая получившийся кону поперёк. Если величины получившегося листа недостаточно, чтобы покрыть участок с трещиной, то аналогичным образом делаются ещё такие «изделия». Скреплять между собой их можно при помощи обычного степлера и скоб. Установив собранную пластиковую конструкцию на повреждённое место, можно не бояться о возникновении протечек – этот материал будет ещё служить Вам очень долго.

Устройство крыши – процесс небыстрый и далеко не самый простой. От первой до последней минуты эта работа требует собранности, ответственности и внимательности. Однако самостоятельное его исполнение – вполне посильная задача. Разумеется, гораздо лучше при этом иметь несколько вспомогательных рук, что значительно упростит и без того нелёгкий монтаж.

stroicod.ru

Двускатная крыша своими руками - используем стропильную систему

Какой будет крыша вашего загородного дома — вы решаете еще на этапе проектирования. Но стропила вам понадобятся, если вы хотите сделать кровлю с двумя скатами («домиком»), в любом случае. Поговорим об обустройстве такой крыши подробнее.

Двускатная крыша может быть симметричной, простой асимметричной и ломаной. В первом случае стропила практически не прогибаются. Во втором случае один угол будет больше 45 градусов, и это увеличит площадь, которую можно использовать под крышей. При этом, из-за увеличения нагрузки на стены и фундамент, рассчитать количество стропил будет сложней. В третьем случае расчет установки стропил — самый сложный. Однако, под такой крышей можно сделать полноценный этаж, так что выбор за вами.

Наклон крыши будет обусловлен тем, какая погода преобладает в вашем регионе. Если погода влажная, и часто идут дожди — делайте наклон круче, если погода ветреная — наклон должен быть более пологим. В основном, градус наклона крыши варьируется от 35º до 45º: это помогает сэкономить материалы и облегчает задачу по их расчету.

Переходим к стропильной системе. Стропильная система и мауэрлат являются двумя составляющими двускатной конструкции. Сами стропила состоят из стропильных ног, стоек, ригелей и прогонов — коньковых и боковых. Еще в них могут быть продольные и диагональные подкосы, а также распорки, лежень и обрешетка. Не забудьте также предусмотреть в схеме стропил вентиляционную шахту и дымовую трубу.

Если ширина крыши меньше 6 погонных метров — устанавливайте висячие стропила. В этом случае нога стропил фиксируется между коньковым прогоном и опорной стеной. Затяжка, которой соединяют стропила, делается из дерева или метала. Затяжки необходимо надежно фиксировать, так как они будут служить несущими балками для всей конструкции кровли.

В наслонных стропилах предусмотрены лежень и стойки. Их просто устанавливать, и в этом плане они выигрывают перед другими типами стропил. Однако, если вы выбрали сложную форму крыши, используйте комбинированные стропила. Советую также готовить отдельный чертеж на каждый элемент будущей крыши и на каждую ее часть, дабы избежать ошибок и незапланированных расходов.

Имейте в виду, что расчет обычной двускатной крыши должен предусматривать запас в 10% от исходной прочности.

Расчет нагрузки — основная и самая сложная часть. Сама крыша имеет нагрузку на свои составные части от 40 до 45 кг на 1 квадратный метр. Максимальная нагрузка составляет 50 кг на 1 кв. м. В эту цифру входит вес материала, креплений, утеплителя и других материалов, из которых состоит крыша вашего дома. Также сюда добавляется ветровая нагрузка и вес возможных скоплений осадков (например, снега).

Самая простая установка стропил – у стандартной двускатной крыши. Чем сложнее форма крыши, тем сложнее будет и ваша конструкция стропил, и тем больше подстропильных элементов она будет включать. Расстояние между стропилами, или шаг, составляет от 60 см до 1 м.

Формулу установи стропил и расчет показателей я здесь приводить не буду, потому как не видела никого, кто бы смог перекрыть крышу в одиночку, не зная основ этого непростого дела. Поэтому приглашайте мастера и будьте ему хорошим помощником. Будем считать, что вы должны представлять себе работу в общих чертах. Перейдем лучше к мауэрлату.

Мауэрлат — это просушенный брус, а еще то, на что опирается крыша. Он крепится либо по всей длине стены, либо на той стене, которая служит опорой для стропил. Местом крепления может служить центр стены. Причем для того, чтобы соединить мауэрлат двускатной крыши, брус должен быть выпилен под прямым углом. Никакие гвозди, нагели или проволока для крепления здесь неприемлемы.

Что касается стропильных пар — они могут крепиться прямо на месте или на земле, если у вас есть способ впоследствии поднять их на крышу. Использование обрешетки поможет вам закрепить кровельный материал ровно и правильно, а ее шаг зависит от того, какой материал вы намерены использовать. Например, шаг в 44 см подходит для крыши из шифера или профнастила. Для металлочерепицы шаг должен быть не более 35 см, а мягкая кровля предполагает, что обрешетка будет сплошной.

Как вы видите — вариантов здесь масса. Поэтому, перед тем, как приступить к проектированию будущей крыши и закупке материала, необходимо рассчитать вес, нагрузку, погодные условия, а также прикинуть собственные силы. Зато при учете всех нюансов и верном подходе вы сможете остаться довольны проделанной работой. И у вас всегда будет прочная и надежная крыша над головой.

Источник: estp-blog.ru

dom-nazakaz.ru

Крыша для дома из газобетона

Крыша дома из газобетона не только защищает помещения от атмосферных проявлений, но и формирует общий архитектурный облик дома. От того, насколько правильно спроектирована и установлена крыша, зависит общая комфортность жизни в доме, а также надежность и долговечность всего строения.

Газобетон имеет ячеистое строение и относится к хрупким стеновым материалам. Поэтому крыша дома из газоблоков должна быть относительно легкой, чтобы нагрузка на несущую конструкцию была минимальной.

Типы крыш для дома из газобетона

  • Односкатная
  • Скатная чердачная
  • Мансардная (бесчердачная)

Односкатная кровля – самый простой и дешевый тип крыши. Такая кровля преимущественно используется для сараев, гаражей и прочих хозяйственных построек. Можно ее увидеть и на небольших дачных домиках.

Чердачная двускатная крыша – самый распространенный тип кровли для дома из газобетона. Она состоит из двух скатов – симметричных либо асимметричных. С обеих сторон чердачное помещение ограничено фронтонами. Соорудить такую крышу можно и своими силами.

Более сложный вариант – многоскатные крыши. Это могут быть вальмовые либо полувальмовые кровли, шатровые, многощипцовые и комбинированные крыши. Правильно спроектировать и возвести такие конструкции под силу лишь профессионалам.

Края скатной крыши специалисты советуют удлинять за пределы газобетонной стены на метр и более. Это обеспечивает дополнительную защиту фасада здания и позволяет обустроить под навесом место для отдыха. Необходимо выдерживать определенный угол наклона скатов, чтобы на крыше не задерживался снег, и не создавалась дополнительная нагрузка на стены.

Мансардная кровля имеет сложную стропильную систему, поэтому ее возведение лучше доверить профессионалам. Такая крыша имеет двойной наклон с каждой стороны – более крутой у основания и более плавный возле конька. В мансардной крыше обычно обустраивают жилое пространство, для чего в стропильной системе устанавливают окна.

Выбор конкретного варианта кровли для дома из газобетона зависит от архитектурного замысла, климатического региона, особенностей выбранного кровельного материала и других факторов.

Этапы устройства крыши дома из газобетона

Конструктивно любая кровля состоит из стропил, выполняющих функцию основания, и гидроизоляционно-декоративного слоя.

Первый этап строительства крыши – устройство стропильной системы. Это основа кровли, на которую приходятся все нагрузки. Поэтому важно, чтобы проект стропильной системы был выполнен с учетом климатических нюансов конкретного региона и типа используемого кровельного материала.

Монтаж стропил на стену из газоблоков производится через мауэрлат – связующий брус. Его нельзя крепить непосредственно на стену из газоблоков, чтобы не вызвать их продавливание. Поэтому предварительно в верхней части стены обустраивают обвязочный пояс из монолитного армированного железобетона, который равномерно распределяет нагрузку на всю конструкцию.

Готовый армопояс дополнительно утепляют полосами экструдированного пенополистирола, а сверху на него устанавливают мауэрлат. Для крепления используют анкера со специальными дюбелями или химические анкера.

Брусья стропильной системы обрабатывают антисептическими растворами, которые обрабатывают препятствуют гниению. После этого приступают к монтажу стропильной системы одним из двух способов – с запилом либо без.

Любая кровля должна быть укомплектована гидро-, тепло- и пароизоляцией. А на жилой мансардной крыше дополнительно монтируется шумоизоляция. Гидроизоляционный материал закрепляют поверх стропил деревянными рейками, которые выполняют функцию контробрешетки.

В качестве утеплителя обычно используют минвату, ее укладывают между рейками обрешетки под гидроизоляцию. Снизу слой утеплителя закрывают пароизоляционной пленкой. Сверху на гидроизоляцию укладывают кровельный материал, начиная с нижней части стропильной конструкции.

Типы кровельных материалов для дома из газобетона

  • Металлочерепица
  • Мягкая черепица
  • Композитная черепица
  • Профилированный лист
  • Ондулин
  • Оцинкованный кровельный лист

Самые популярные кровельные материалы для газобетонного дома – металлочерепица, битумная черепица и профлист. Они могут иметь матовую либо глянцевую поверхность и отличаются большим разнообразием цветовых решений, что позволяет реализовать любой архитектурный замысел.

Для крыш сложной формы лучше всего подходит битумная черепица. С ней удобно работать, а обрезки составляют не более 5%. Под мягкую черепицу необходимо устраивать сплошную обрешетку из влагостойкой фанеры, досок, ОСП.

Для простых двускатных кровель обычно используют металлочерепицу или профлист. А небольшие дачные домики и хозяйственные постройки часто кроют ондулином. На сложных крышах листовые материалы нецелесообразно применять из-за большого количества отходов.

gazobetonvspb.ru

Делаем крышу дома из газобетона

Стройка дома из газобетона на УШП в Агалатово почти завершена, на момент съёмки уже кроем крышу:

Общий вид дома:

Вид сверху:

Вокруг дома разложена подготовленная к монтажу металлочерепица:

Наверх она попадает по деревянным направляющим:

На этом же фото видно, что в проёмах с U-блоками сверху стоят временные подпорки — раствор внутри должен набрать прочность:

Для будущего навеса над террасой сделаны закладные:

Несколько фото внутри дома:

Стропильная система:

Кладка ведётся на клей-пену, следы которой видно на стенах:

Планировка первого и второго этажа:

На момент публикации данной заметки крыша уже полностью готова, фотографии появятся на днях.

Другие интересные записи:

comments powered by HyperComments Объект: газобетон Агалатово (нажмите, чтобы посмотреть все записи)

s-stroit.ru
