Армирование отмостки арматурой
Отмостка – это обязательный конструктивный элемент здания или частного дома, имеющий уклон для отвода воды от фундамента. Она является также пешеходной зоной вокруг дома и придает фасаду завершенный архитектурный вид.
Она может быть бетонной или каменной. Ее выполняют из бетонной брусчатки, тротуарной плитки или щебня.
Перед тем как приступить к заливке отмостки бетоном, важно соблюсти требования, предъявляемые к материалам и конструкции к этому строительному сооружению.

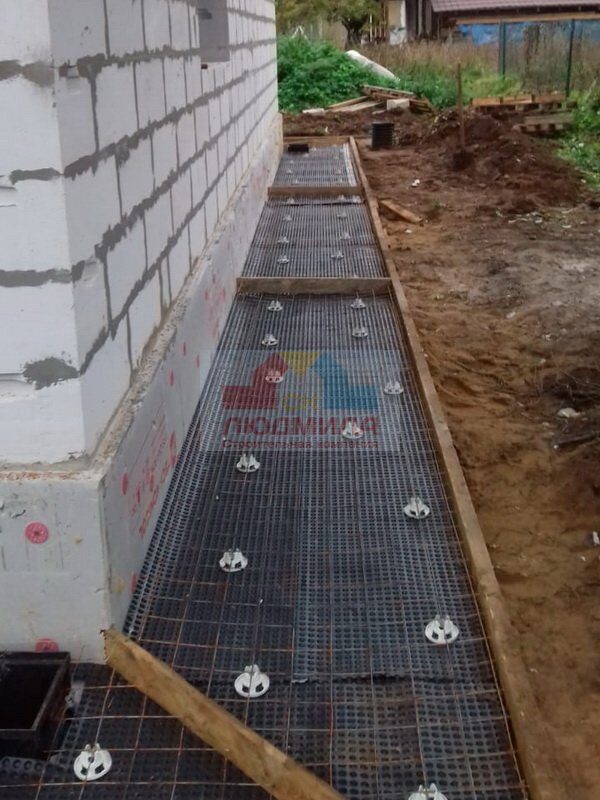

Важную роль играет армирование отмостки при помощи сетки, которая обеспечивает прочность и долговечность конструкции.
Зачем это нужно
Отмостка – обязательный элемент здания, имеющий небольшой уклон для отвода влаги из фундамента. Деталь часто выполняет роль пешеходной зоны вокруг дома. Компонент придает строению архитектурную завершенность, поэтому его часто декорируют (плиткой, камнем).
По строительным нормам армирование отмостки не является обязательной процедурой.
Усиление конструкции позволит улучшить параметры твердости элемента и фундамента. Применение технологии помогает продлить эксплуатационные сроки сооружения и облегчить ремонт.
Структура сооружения Источник stroitel-lab.ru
Для чего необходимо армирование отмостки
Одним из важных этапов при строении дома считается армирование отмостки.
Несмотря на то что в нормах не прописано обязательное армирование, данная процедура позволит решить несколько проблем:
- повысить прочностные характеристики;
- улучшить ремонтопригодность;
- продлить срок службы конструкции, следовательно, обеспечить надежную защиту фундамента.
Правильный выбор материала для проведения процедуры – залог идеального результата, а также вопрос экономии.
Виды сырья
Усиливать конструкцию можно вдоль, поперек или в обоих направлениях. С использованием специальных материалов проходит армирование отмостки: арматурой, диаметром ячеек в 10*10 см, созданной по разным технологиям.
У каждого из видов сырья есть сильные и слабые стороны.
Классический
Обычная разновидность – набор прутов, соединенных между собой под прямым углом. Средний диаметр проволоки – 7 мм. Полученная конструкция по весу намного легче стандартного варианта. Изделие сворачивают в рулоны, которые разрезают специальными ножницами по металлу или болгаркой.
Обычная усиливающая сетка Источник stpulscen.ru
Армирование отмостки посредством арматуры классической уместно при усилении кирпичной кладки дома. Обычная разновидность подходит для асфальтобетона. Модель увеличивает прочность и устойчивость к нагрузкам на парковках, при возведении промышленных зданий или при создании опалубки в парках.
Стандартный
Для изготовления сетки применяют проволоку, диаметром до 8 мм. Элементы между собой перпендикулярно скручены, а не сварены, как в классическом виде. Полученный в итоге материал достаточно тяжелый. Сырье используют при:
- усилении фундамента;
- укреплении стен, перекрытий;
- стяжке поверхностей;
- отделке.
При армировании отмостки стандартный вид сетки показывает намного лучшие результаты, чем у обычных разновидностей. Прочные, надежные модели отличаются долговечностью и устойчивостью к различным видам нагрузки. Стоимость материала часто совпадает с классическими типами.
Стандартный вид сеток Источник sd-souz.ru
Металлический
При усилении фундаментов в строениях профессионалы отдают предпочтение этой разновидности сырья. Проволоку от внешних воздействий покрывают слоем цинка. Крепкая, прочная сетка не боится атмосферных факторов окружающей среды и агрессивной химии. Металлическая арматура не ржавеет, что обеспечивает долговечность отмостки.
Популярный вид арматуры Источник prom.ua
Геотекстильный
Кроме стали в конструкции присутствуют текстильные и полимерные компоненты, которые для надежности сверху обрабатывают каучуком. Сырье очень крепкое и дорогостоящее. Материал уместно использование в сейсмически опасных регионах или при строительстве в рыхлом грунте.
Особенности арматурной сетки
Материалом для изготовления сетки служит металлическая арматура, имеющая различный диаметр. Структура сетки представляет собой металлические пруты, перпендикулярно уложенные относительно друг друга, и скрепленные при помощи точечной сварки. Размер ячеек зависит от толщины прутьев и расстояния между ними.
Для устройства отмостки применяют арматурные сетки следующих размеров: 50х50х5,100х100х4,150х150х8.
Легкий вариант имеет диаметр арматуры 3 мм, а тяжелый от 12 мм. Поставляется она в виде листов (карт) или рулонов.
Арматуру применяют для различных видов работ:
- при строительстве монолитных и сборных конструкций в качестве армирующей части;
- при армировании фундаментов;
- при устройстве стяжки пола;
- при устройстве отмостки;
- в качестве армирующего материала при дорожных работах.
Армирование отмостки позволяет создавать прочную конструкцию, не подверженную деформациям и разрушениям под воздействием осадков, грунтовых вод, температурных перепадов.
Достоинства
К положительным качествам материала относятся следующие его особенности:
- высокие прочностные характеристики отмостки;
- сжимающие и растягивающие нагрузки распределяются равномерно по всей конструкции;
- дополнительная жесткость бетона;
- исключено появление трещин, деформации и разрушения конструкции;
- устойчивость к тепловым и механическим воздействиям.
Основная задача
Армирование отмостки сеткой направлено на увеличения ее эксплуатационного срока и улучшение технических характеристик. Также это способствует увеличению срока службы фундамента здания.
Видео описание
Отмостка вокруг дома своими руками.
Усиление и заливка
Разобравшись, какую арматуру использовать для отмостки, можно приступать к монтажу. Сетку разрезают ножницами по металлу (болгаркой) по длине конструкции. Отрезки располагают в опалубке, приподнимая над щебнем на 3 см. Все стержни нужно сварить между собой, иначе сооружение станет функционировать только на продольные нагрузки.
Для увеличения прочности запрещено привязывать отмостку к основанию здания, присверливая армирующую сетку к фундаменту. При усадке строения защитная конструкция начнет двигаться. Из-за деформации в усиливающем слое возникнут трещины.
Компенсационный шов при армировании Источник samstroy.com
Преимущества сетки при армировании отмостки
Обустройство бетонной отмостки вокруг дома предполагает использование различных материалов для армирования.
Рационально применение арматурной сетки, которая справится со всеми поставленными задачами. При армировании плит перекрытий обустраивают полноценный арматурный каркас. В случае с бетонной отмосткой данный выбор нерационален, поскольку он сделает конструкцию тяжелее, потребует больших финансовых вложений. Другие строй технологии дома из бруса и других типов строений позволяют использовать арматурный прут или хлыст. Этот вариант отличается меньшей надежностью, поскольку конструкция будет выдерживать только продольную нагрузку, что скажется на качестве отмостки.
В связи с этим армирование отмостки сеткой считается надежным и экономичным вариантом, отлично подходящим для подвижных бетонных конструкций.
Обслуживание сооружения
Защитное опоясывающее сооружение готово к эксплуатации после окончательного набора прочности. Армирование бетонной отмостки изнутри ограждает элемент от разрушения в течение 15-20 лет. Чтобы не снижались твердость и долговечность сооружения, нужно его правильно обслуживать.
Владелец дома должен контролировать плотность заполнения пристенного пространства и температурных швов гидроизоляционными материалами. При помощи виниловых лент легко отремонтировать небольшие дефекты в строении.
Красивое оформление конструкции Источник twitter.com
Увеличить герметичность цементного слоя поможет обработка грунтовкой, потом гидрофобизирующей пропиткой, для надежности – смесью из бетона и жидкого стекла. Армированную отмостку вокруг дома рекомендуем спрятать под декоративным камнем или плиткой.
Компенсационные швы первыми выходят из строя.
Причиной поломки становятся нарушения технологии во время набора прочности. Небольшие проблемы можно ликвидировать порозаполнителем или герметиками.
Крупные щели в отмостке расширяют, заполняют раствором бетона и мелким щебнем. После высыхания поверхность обязательно покрывают грунтовкой. Маленькие появившиеся трещины по секциям конструкции убирают при помощи жидкого цемента. Средние дефекты лучше прикрыть мастикой битумной и присыпать песком. Крупные расколы тщательно бетонируют, увлажняя и пряча под пленкой при затвердении.
Какие материалы применяются при армировании
Сетка для отмостки представлена на рынке в различных вариантах. Она отличается по конструкции. Размер ячеек зависит от выбранного типа. Эти нюансы влияют на качественные характеристики материала.
Классическая
Классический вариант отличается легкостью, что уменьшает нагрузку на основание. Сетка имеет вид перпендикулярно сваренной проволоки. Такой материал универсален, может применяться при укладке конструкций из кирпича и при заливке бетонной стяжки.
Стандартная
Стандартная сетка со средним размером ячеек применяется не только для фундамента. Отмостка, армированная таким материалом отличается хорошей прочностью, надежностью и долговечностью. Стержни переплетаются под прямым углом. Размер ячеек составляет 6-7 см.
Металлическая
Металлическая сетка превосходит предыдущие по прочностным характеристикам и эксплуатационным качествам. Распространенное использование арматуры из металла обусловлена рядом преимуществ:
- устойчивость к воздействию окружающей среды;
- неподверженность коррозии;
- противостояние химическому влиянию;
- простота эксплуатации и хранения;
- длительный срок службы.
Прочность и надежность материала обусловлена использованием качественного металла, который подвергается цинкованию для улучшения эксплуатационных параметров.
Геотекстильная
Инновационный материал, получивший распространение в последние годы, – геотекстильная сетка. Стоимость этого варианта немалая, поэтому его рационально использовать только при наличии определенных условий, к примеру при проведении работ в сейсмически опасных зонах, а также при обустройстве конструкций на рыхлом грунте.
Требования к конструкции и размеры
Изготовление отмостки из бетона регулируется нормативной документацией СНИП 3.03.01-87 «Несущие и ограждающие конструкции». В ней указаны допустимые размеры, требования к материалам, правила сооружения.
Определить основные параметры отмостки помогут следующие правила:
- Ширина. Она на 20 см больше конечной точки выступающего свеса кровли. Если есть водосток, то его параметры также учитываются. Конечный показатель ширины зависит от типа и особенностей грунта. Но он не должен превышать 1 м.
- Глубина размещения. Зависит от уровня промерзания почвы. При необходимости такой показатель уточняется в местном управлении архитектуры. Здесь важно учитывать нюанс — уровень заглубления не должен препятствовать одновременному движению отмостки и грунта. Иначе рассматриваемая конструкция будет выполнять только одну функцию: отвод воды.
- Толщина. Минимальное значение — 7-10 см.
При наличии гаража этот показатель увеличивается до 15 см. Такая толщина позволит конструкции выдержать значительные весовые нагрузки. - Длина. Она соответствует периметру здания. Однако не учитывается длина бетонного крыльца. Элемент уже является усиливающим сооружением.
Дополнительные важные параметры:
- Угол наклона. Оптимальное значение — 92-94 градуса. Угол наклона отмостки должен направляться строго от фундамента строения.
- Высота от уровня почвы. Должна быть не менее 5 см. Так исключается скопление влаги на краях конструкции.
- Высота цоколя. Составляет 50 см.
Бордюр
Он выполняет декоративную функцию. Поэтому человек сам выбирает размер элемента, исходя из личных желаний и финансовых возможностей. Используется бетонный или пластиковый бордюр.
Декоративные элементы монтируются последними. Выставляются по натянутому шнуру, выравниваются с использованием уровня, фиксируются колышками.
Снаружи они цементируются для защиты облицовки от расползания.
