Что такое подрозетник

Не каждый посмотрев на фото подрозетника определит, что это за зверь такой. Ведь в рабочем положении устройство спрятано за розеткой. Но стоит последней разболтаться, как подрозетник становится отчетливо видно. Он представляет собой компактный пластиковый корпус, встраиваемый в полнотелую или пустотелую стену, а также перегородки из гипсокартона.

Так ли он необходим, как об этом говорят? Благодаря ему розетка прочно удерживается на стене. Любители дергать за шнур или вилку могут быть спокойны — разъем останется на месте.

Габариты подрозетников

Основными размерами подрозетников являются диаметр и глубина. Практически все модели имеют стандартные параметры, соответствующие ответным частям розеток и выключателей:

  • Установочный диаметр. В продаже встречаются типоразмеры 60 мм, 64 мм, 68 мм. Последний считается самым ходовым.
  • Глубина. Варьируется от 40 мм до 60 мм. Определяется монтируемой «начинкой». Если в устройстве планируется дополнительно располагать клеммные колодки, то выбирают максимальное значение.

Важно учитывать крепежное расстояние, определяемое между монтажными отверстиями. В большинстве случаев оно составляет 71 мм, но производители могут менять эту цифру в большую или меньшую сторону.

Форма и материал

Ранее коробки изготавливали из пластмассы, дерева и стали. Исходя из соображений безопасности, в настоящее время используют только пластик. Встречаются 4 вида формы:

  • Круглые. Самый распространенный тип. Под них легко продолбить паз в стене.
  • Квадратные. Встречаются в продаже реже круглых, но отличаются большей вместительностью. Это дает возможность установить в них дополнительные провода, диммеры, электрику для умного дома.
  • Овальные. Вобрали в себя все плюсы стаканов в виде квадрата. При этом чуть легче в монтаже.

Отдельно выделим двойные подрозетники, представляющие собой составной блок из двух и более изделий. Каждый стакан крепится к соседнему с помощью соединителей. Это очень удобно, когда необходимо поставить розетки на несколько приборов.

Основные требования

Размещение розеток, а следовательно и подрозетников, определяется строительными нормами и правилами (СНиП). Немаловажным является исполнение самого устройства:

  • Прочность. Коробочка должна выдерживать усилие, с которым вынимается вилка и не вылетать из стенки. С этой целью на наружной поверхности отформованы ребра жесткости, выступы, пазы. На внутренней стороны должны быть зацепы для розеток.
  • Огнестойкость. Пластик, из которого произведен корпус, должен быть негорючим и обладать диэлектрическими свойствами. Конечно, кирпичная кладка не загорится, а вот мебель и обои — вполне.



Подрозетники для гипсокартона обязательно комплектуются лапками, которыми и прикрепляются к вертикальной подложке.

Подготовка к монтажу

Прежде, чем начать монтаж устройств, необходимо приготовить инструменты и расходные материалы. Для фиксации коробочки в стене потребуется строительный раствор, карандаш. Другие помощники — электроинструменты для резки углубления с набором коронок.

Разметка

Работы по установке подрозетников начинают с тщательной разметки. В ходе операции руководствуются следующими принципами:

  • Разъемы под крупную технику (холодильник, плита, посудомоечная и стиральная машина) размещают на уровне 1 м от пола.
  • Розетки универсального назначения ставят на высоту 30 см от покрытия.
  • Для мелкой кухонной техники, располагающейся на столе или напольном шкафчике подойдет блок на высоте 10 см от столешницы.

В соответствии с вышеизложенным на поверхности простым карандашом чертят окружность с центральной точкой. Диаметр должен быть больше, чем у подрозетника. Иначе втиснуть устройство в паз будет проблематично.

Сверление отверстий в бетоне

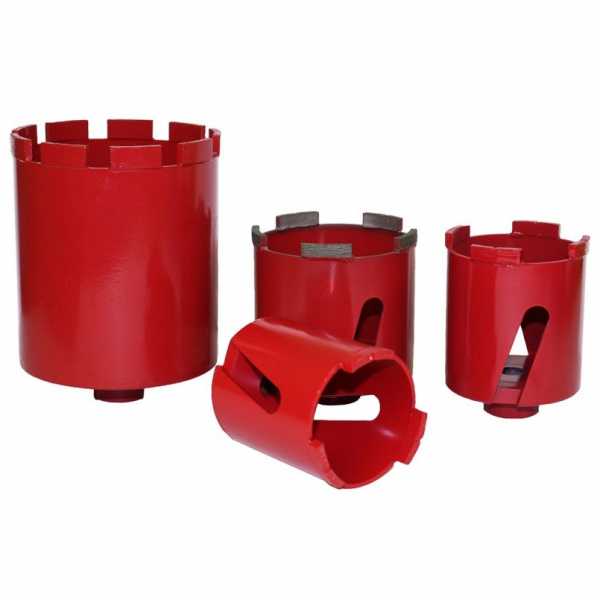

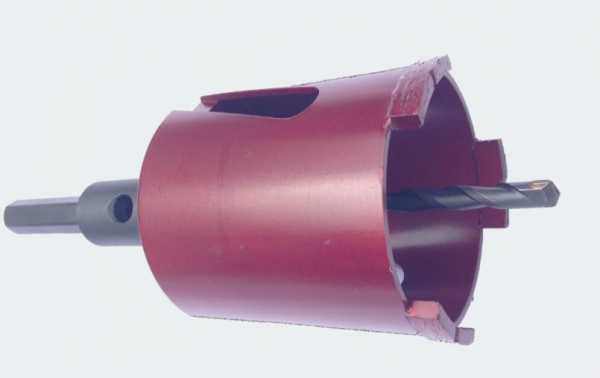

Для сверления бетонного основания подойдет болгарка. Но быстрее процесс пойдет, если использовать перфоратор, оснащенный коронкой с алмазными вставками.

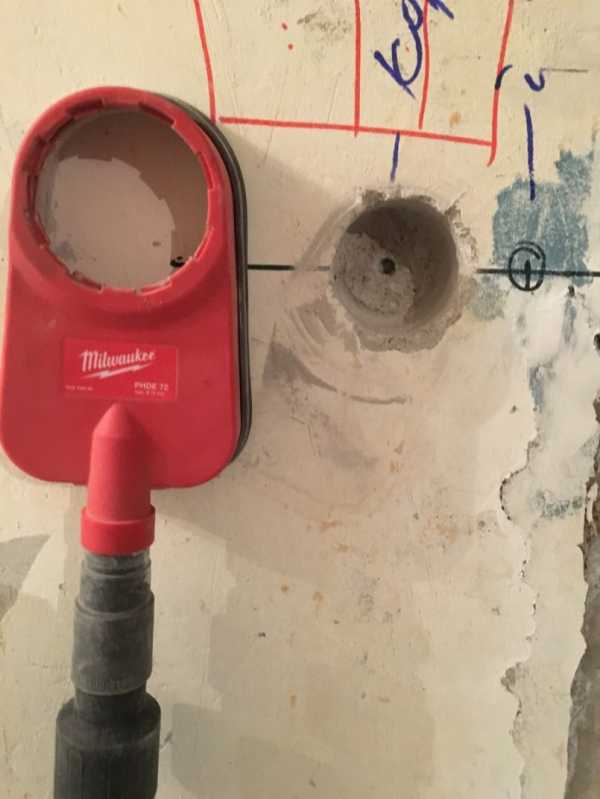

В центр намеченного круга необходимо забурить сверло коронки, направив тело в нужное направление. Глубину бурения вычисляют, прибавляя к высоте подрозетника 1-1,5 см для укладки сцепляющей смеси.

Сверление в гипсокартоне

Работая с гипсокартонными панелями, провода заводят заранее. В том месте, где будет монтироваться подрозетник делают запас кабеля. Снаружи положение отмечают удобным способом — карандашом или вкрученным саморезом.

Сверление производят шуруповертом или дрелью, заправленными корончатым сверлом по дереву. После чего находят проводку, которая должна находиться за лункой. Важный момент — вставлять кабели в стакан подрозетника необходимо до его установки.

Монтаж в бетон

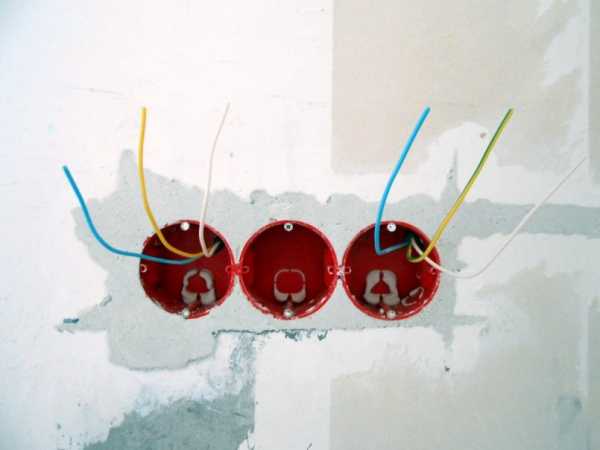

Несколько слов о том, как установить подрозетник в бетонную или кирпичную стену. Лучше всего использовать строительный гипс (алебастр) или его смесь со штукатуркой. Для начала следует из пробуренной полости удалить пыль с помощью пылесоса и смочить лунку водой. Густой рабочий раствор необходимо наносить шпателем на стенки и дно лунки.

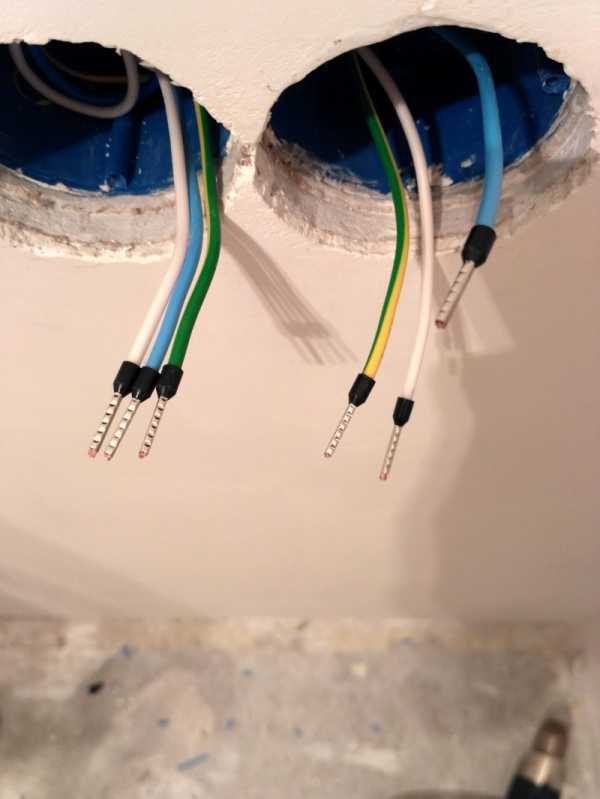

Кабель закладывают в подрозетник после монтажа. Для этого отверткой, ножом или другим предметом разрушают кабельные окошки.

Монтаж в гипсокартон

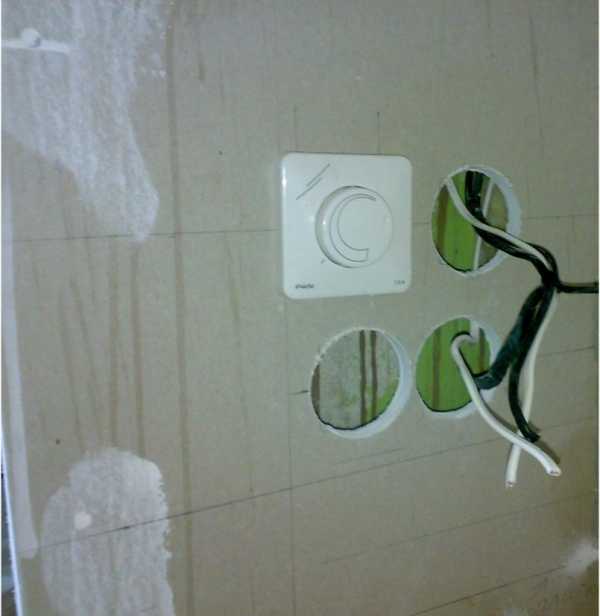

Монтаж подрозетника в гипсокартонную стену своими руками отличается от закладки в бетон. Крепление осуществляется с помощью ушек. Тут кроется главная проблема — иногда из-за фиксаторов подрозетник не входит в подготовленную полость. Поэтому при покупке обращайте внимание на то, чтобы лапки в раскрытом виде не превышали размера корпуса.

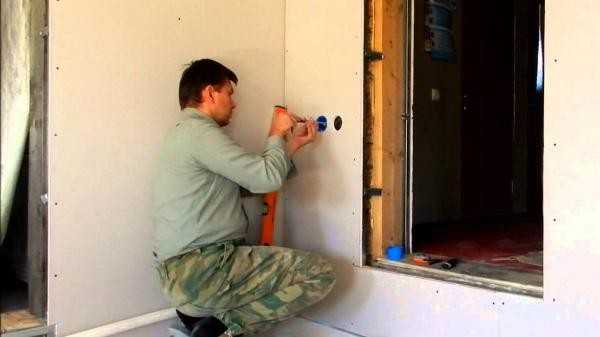

Правильно встроенное устройство не должно выступать за пределы стены или быть слишком углублено. При работах всегда пользуйтесь уровнем. Это позволит избежать перекосов при монтаже розеток.

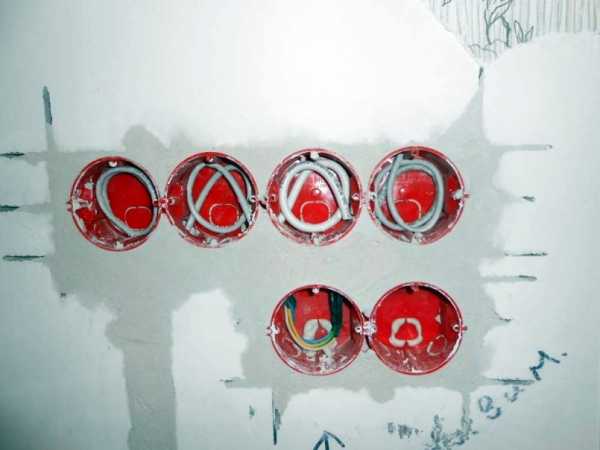

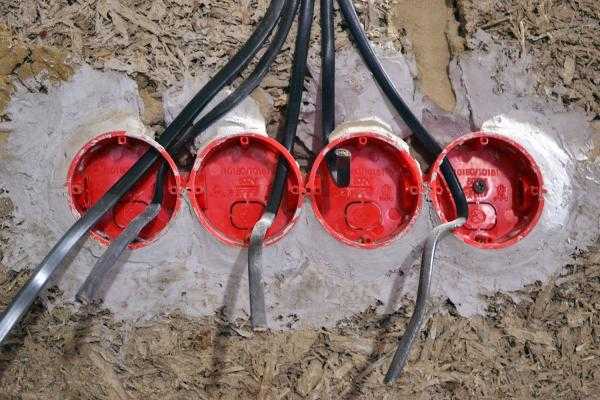

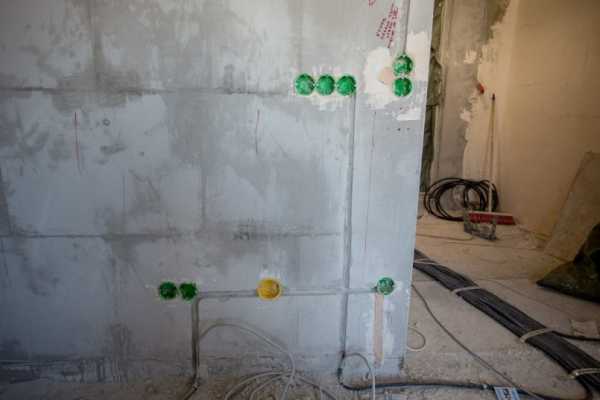

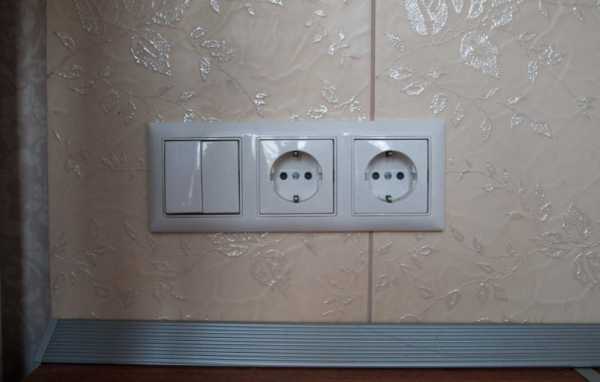

Фото установки подрозетников



Вам понравилась статья? Поделитесь 😉

electrikexpert.ru

Подрозетники по бетону размеры


Подрозетники по бетону – размеры и способ установки

Ремонт квартиры или дома всегда связан с заменой старых устройств новыми. Это в полной мере касается и электрических сетей. И если косметический ремонт не затрагивает капитальное изменение электропроводки, все равно розетки, выключатели, диммеры и различные датчики приходится менять. А, значит, приходится менять и подрозетники, или как их еще называют, установочные коробки. Первоначальное назначение этих приборов была изоляция от стеновых материалов, в основном это касалось деревянных поверхностей. Сегодня подрозетник – обязательный элемент электропроводки в независимости, из какого материала были возведены стены. Поэтому подрозетники по бетону (размеры будут показаны ниже) сегодня используются для установки выключателей, розеток и других приборов в кирпичных и бетонных конструкциях.

Размеры подрозетников

В настоящее время производители предлагают подрозетники для бетона, изготовленные из металлов или пластика. Их размеры определяются:

  • Внутренним диаметром, который варьируется в диапазоне от 60 до 68 мм.
  • Глубиною посадки: от 25 до 80 мм. Специалисты считают, что чаще всего приходиться использовать подрозетники глубиною 40-45 мм.
  • Если устанавливается блочная модель, то межосевое расстояние между двумя установочными коробками в блоке составляет 71 мм.

Как показывает практика, самые востребованные размеры подрозетников по бетону – это диаметр 65 мм, глубина 45 мм, материал – полипропилен. Отдельно взятые подрозетники можно объединять в блоки или покупать и устанавливать блочный вариант. Вторая позиция лучше, но есть определенные ограничения в плане количества подрозетников в блоке. Если есть необходимость увеличить число гнезд в установочной коробке, то придется собирать конструкцию или из нескольких коробок, или из нескольких блоков.

Соединять подрозетники для бетона между собой очень просто. На их боковых стенках есть специальные каналы, которые закрыты тонкой пластмассой. Она легко удаляется при помощи плоскогубцев или ножом. Если провести монтаж коробок рядом друг с другом, то проводка будет проходить по этим боковым каналам. Если подрозетники устанавливаются на каком-то определенном расстоянии друг от друга, тогда придется приобретать дополнительно кабель каналы, с помощью которых будут соединяться между собой установочные коробки, и в них же будет проводиться монтаж проводов.

Монтаж подрозетников

Как установить подрозетник, как правильно провести его монтаж? Этот вопрос встречается сегодня нечасто, потому что установка розеток в бетонной стене – процесс не очень сложный, и многие владельцы жилых помещений с ним справляются самостоятельно. И все же покажем последовательность проведения установки подрозетника в бетонную стену.

  • Выбирается место установки розеток согласно проекту прокладки электрической проводки.
  • Делаем по выбранному месту отверстие. Для этого вам понадобится перфоратор и алмазная коронка, соответствующего диаметра.

Внимание! Диаметр коронки должен быть чуть больше диаметра установочной коробки. Глубину сверления также надо немного увеличить.

  • Внутреннюю поверхность сделанного отверстия (дно) необходимо доработать зубилом и молотком.
  • Теперь надо посадочное гнездо смочить небольшим количеством воды.
  • Производится обмазка дна отверстия и его боковых стенок алебастром.
  • Монтаж подрозетника для бетона с креплением его двумя саморезами, которые поступают с ним в комплекте. Проводить установку подрозетника в бетоне нужно заподлицо с поверхностью стены.
  • Удаляются излишки алебастра.

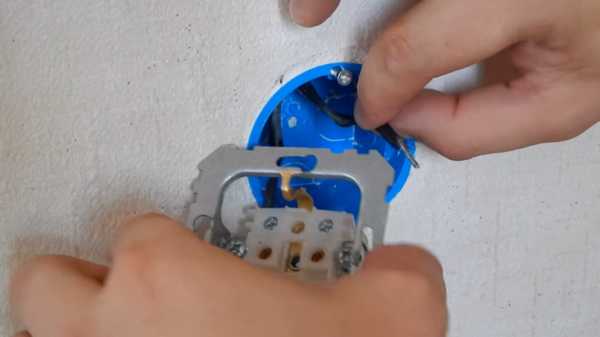

  • Монтаж розетки с подключением к питающим проводам.

Обратите внимание, что монтаж подрозетников в бетонной стене должен производиться с определенным расположением. В боковой стенке прибора есть отверстие для проводов, так вот его надо сориентировать по месту входа этих самых проводов.

Установка розеток – процесс не самый сложный. Но именно к этим приборам часто предъявляются дизайнерские требования. Установочная коробка не имеет таких требований, потому что сам подрозетник по бетону не виден. Единственное требование – прочность и изоляционные способности материала. Поэтому сегодня металлические приборы уже не применяются, хотя это не единственная причина. Их цена неоправданна. И последнее – пластиковый подрозетник по бетону прослужит лет 20-25. Если условия эксплуатации нормальные, то этот срок может быть продлен

onlineelektrik.ru

Подрозетники для бетонных стен

Грамотный монтаж электропроводки в бетоне — залог пожарной безопасности всего строения. Чтобы правильно установить и надежно зафиксировать розетки, сначала в стену закладываются подрозетники. Вне зависимости от материала, из которого строится здание, они являются необходимыми комплектующими проводки. Качественная установка подрозетников для бетона не позволит розеткам и выключателям разболтаться и минимизирует риск короткого замыкания.

Оглавление:

Классификация

Согласно требованиям пожарной безопасности, этот тип продукции выпускается из материалов, обладающих высокой устойчивостью к возгоранию. Чаще всего при строительстве применяются варианты из полипропилена, реже — из полиамида или ПВХ. В бетон устанавливают наиболее простые, представляющие собой корпус с выемками для кабеля по бокам. При монтаже используются подрозетники следующих размеров (в см):

  • Внутренний диаметр 6 либо 6,8.
  • Глубина от 2,5 до 8, наиболее востребованы 4 и 4,5.
  • Межосевое расстояние 7,1.

Самые удобные для установ

vest-beton.ru

Для чего нужны подрозетники, их виды.

Многие из нас до определенного момента даже представления не имеют, что же такое подрозетник. Слышали возможно, но знать не знают что за зверь. Да и откуда, если все в порядке с электрикой в квартире. Но как только начинают разбалтываться розетки и выключатели, а у любителей вытащить вилку за провод это не редкость, можно как раз увидеть его — подрозетник. Что же это, для чего служит подрозетник, какие функции выполняет и что зависит от правильности его выбора и монтажа.

Пока с электрикой в квартире все в порядке, мы редко задумываемся о том, как она сделана, из чего состоит и для чего каждый ее элемент предназначен, а в большинстве случаев и вовсе не подозреваем о многом. И это правильно, ведь для того, что бы разогреть в микроволновке бутерброд, не обязательно знать как она устроена, мы просто нажимаем кнопочку и все происходит за нас. В электрике так же, не всегда нужно знать о ее устройстве, гораздо правильнее доверить ее изготовление грамотным монтажникам и просто пользоваться качественным механизмом. Но в случае поломки, многие могут сами устранить некоторое неисправности, при наличии небольшого опыта. Например, установить подрозетники. Подрозетники — это чаще всего пластиковый, а реже металлический цилиндр, который закрепляется в стене. В нем устанавливают сами механизмы розеток и выключателей, после закрывают рамкой. Именно поэтому подрозетники не видно и не все знают о их наличии. Узнают о них чаще всего любители вытащить вилку за провод, а не за саму вилку. Причем узнают неожиданно, потому что вытаскивают не только вилку, но и механизм, вместе с подрозетником. Это может произойти во многих случаях
  • достаточно старое здание и материал, которым закреплялся подрозетник со временем разрушился
  • подрозетники закрепили не достаточно качественно
  • сам подрозетник не достаточно качественный
  • если вытаскивать вилку из розетки не за саму вилку, а за провод, то подрозетник расшатывается. Да, при грамотной установке это не произойдет за 1 день и даже год. Но вода камень точит…

Неужели нельзя просто сделать отверстие в стене и в нем же закрепить розетку? Что мешает казалось бы. Но мы собираем качественную проводку и хотим что бы наш механизм работал как часы. Поэтому в предварительно подготовленное отверстие в стене нам необходимо установить подрозетник. Для чего это нужно?
  • правильно установленный подрозетник отлично держит механизм розетки, выключателя и других, предназначенных для данного способа установки устройств. Закрепить механизм в ней можно на 2 — 4 винта, предусмотренных в самом подрозетнике, а так же с помощью распорных лапок самого механизма розетки или выключателя.
  • в случае монтажа электропроводки без распределительных коробок — подрозетник будет служить нам распределительной коробкой.
  • дополнительный диэлектрический изолятор между стеной и механизмом розетки, выключателя.
  • подрозетники изготавливают из негорючего материала — защита от возгораний.

В зависимости от того, из какого материала сделаны стены, в которые вы хотите установить подрозетник, подрозетники можно разделить на несколько видов.

Подрозетники для установки в бетон, кирпич, газобетон, пеноблоки.

Это наверное самые распространенные подрозетники, ведь чаще всего их устанавливают именно в эти поверхности. Они так же различаются между собой уже по материалу изготовления на металлические и пластиковые. Металлические подрозетники используются редко и в общем то на любителя, а вот чаще всего применяются пластиковые подрозетники. Причина этого в том, что с их помощью возможно произвести очень качественный и грамотный последующий монтаж. Огромное количество видов пластиковых подрозетников позволяет найти выход практически для любого решения.

По форме изготовления они бывают:

  • Круглые — используются чаще всего. Для них проще всего изготовить специальное отверстие в стене. Для этого есть большое количество приспособлений. Из них можно собирать необходимые группы, в зависимости от того, сколько розеток или выключателей вы хотите установить.
  • Квадратные — не так распространены, но имеют свои преимущества — в них гораздо больше места и поэтому можно делать больший запас провода для удобства расключения и монтажа. Так же возможна установка в них элементов умного дома, диммеров и т.д. Квадратные подрозетники можно приобрести с вместимостью от 1 до 4 механизмов.
  • Овальные подрозетники — в чем то схожи с квадратными, в них так же остается намного больше места, монтаж в них производить на много легче. Так же можно приобрести с вместимостью от 1 до 5 механизмов.

Так же подрозетники отличаются по размерам, это и диаметр установки и внутренний диаметр и глубина самого подрозетника. Установочный диаметры бывают 60, 64 и 68мм, глубиной от 40 до 60 мм. Самый распространенный и правильный вариант это подрозетники диаметров 68 мм и глубиной 42 мм, либо глубиной 60 мм в том случае, если мы делаем разводку без распределительных коробок. Дополнительная глубина такого подрозетника даст нам возможность разместить в таком подрозетнике и расключение и сам механизм розетки.

Подрозетники для установки в тонкостенные перегородки — гипсокартон, ГВЛ и др.

Так же достаточно распространенный вид подрозетников. Эти подрозетники так же бывают круглыми и овальными. Круглыми подрозетниками мы можем набрать необходимую по количеству группу, а овальный придется выбрать заранее, под нужное число механизмов. Просты в монтаже и последующей установке механизмов. Основным их отличием от предыдущих является то, что у них есть свой механизм крепления к стене, а в подрозетниках для монтажа в бетон такого крепежа не предусмотрено и фиксируются в стене они различными смесями. Подрозетники же для гипсокартона фиксируются в стене при помощи специальных прижимных лапок. О способах монтаж и о том как качественно выполнить монтаж подрозетника мы поговорим в следующей статье.

Подводя итоги хочется подчеркнуть то, что подрозетник это необходимый элемент проводки в квартире, обходится без которого просто невозможно. Нужно просто выбрать качественный подрозетник, грамотно его установить и он не даст знать о себе очень долгое время. Доверяйте такую работу профессионалам, имеющим весь необходимый инструмент и опыт. Именно поэтому они выполнят эти работы быстро и качественно.

www.glhouse.ru

размеры, характеристики, установка в стену

Ремонт квартиры или дома всегда связан с заменой старых устройств новыми. Это в полной мере касается и электрических сетей. И если косметический ремонт не затрагивает капитальное изменение электропроводки, все равно розетки, выключатели, диммеры и различные датчики приходится менять. А, значит, приходится менять и подрозетники, или как их еще называют, установочные коробки. Первоначальное назначение этих приборов была изоляция от стеновых материалов, в основном это касалось деревянных поверхностей. Сегодня подрозетник – обязательный элемент электропроводки в независимости, из какого материала были возведены стены. Поэтому подрозетники по бетону (размеры будут показаны ниже) сегодня используются для установки выключателей, розеток и других приборов в кирпичных и бетонных конструкциях.

Размеры подрозетников

В настоящее время производители предлагают подрозетники для бетона, изготовленные из металлов или пластика. Их размеры определяются:

  • Внутренним диаметром, который варьируется в диапазоне от 60 до 68 мм.
  • Глубиною посадки: от 25 до 80 мм. Специалисты считают, что чаще всего приходиться использовать подрозетники глубиною 40-45 мм.
  • Если устанавливается блочная модель, то межосевое расстояние между двумя установочными коробками в блоке составляет 71 мм.

Как показывает практика, самые востребованные размеры подрозетников по бетону – это диаметр 65 мм, глубина 45 мм, материал – полипропилен. Отдельно взятые подрозетники можно объединять в блоки или покупать и устанавливать блочный вариант. Вторая позиция лучше, но есть определенные ограничения в плане количества подрозетников в блоке. Если есть необходимость увеличить число гнезд в установочной коробке, то придется собирать конструкцию или из нескольких коробок, или из нескольких блоков.

Соединять подрозетники для бетона между собой очень просто. На их боковых стенках есть специальные каналы, которые закрыты тонкой пластмассой. Она легко удаляется при помощи плоскогубцев или ножом. Если провести монтаж коробок рядом друг с другом, то проводка будет проходить по этим боковым каналам. Если подрозетники устанавливаются на каком-то определенном расстоянии друг от друга, тогда придется приобретать дополнительно кабель каналы, с помощью которых будут соединяться между собой установочные коробки, и в них же будет проводиться монтаж проводов.

Монтаж подрозетников

Как установить подрозетник, как правильно провести его монтаж? Этот вопрос встречается сегодня нечасто, потому что установка розеток в бетонной стене – процесс не очень сложный, и многие владельцы жилых помещений с ним справляются самостоятельно. И все же покажем последовательность проведения установки подрозетника в бетонную стену.

  • Выбирается место установки розеток согласно проекту прокладки электрической проводки.
  • Делаем по выбранному месту отверстие. Для этого вам понадобится перфоратор и алмазная коронка, соответствующего диаметра.

Внимание! Диаметр коронки должен быть чуть больше диаметра установочной коробки. Глубину сверления также надо немного увеличить.

  • Внутреннюю поверхность сделанного отверстия (дно) необходимо доработать зубилом и молотком.
  • Теперь надо посадочное гнездо смочить небольшим количеством воды.
  • Производится обмазка дна отверстия и его боковых стенок алебастром.
  • Монтаж подрозетника для бетона с креплением его двумя саморезами, которые поступают с ним в комплекте. Проводить установку подрозетника в бетоне нужно заподлицо с поверхностью стены.
  • Удаляются излишки алебастра.
  • Монтаж розетки с подключением к питающим проводам.

Обратите внимание, что монтаж подрозетников в бетонной стене должен производиться с определенным расположением. В боковой стенке прибора есть отверстие для проводов, так вот его надо сориентировать по месту входа этих самых проводов.

Установка розеток – процесс не самый сложный. Но именно к этим приборам часто предъявляются дизайнерские требования. Установочная коробка не имеет таких требований, потому что сам подрозетник по бетону не виден. Единственное требование – прочность и изоляционные способности материала. Поэтому сегодня металлические приборы уже не применяются, хотя это не единственная причина. Их цена неоправданна. И последнее – пластиковый подрозетник по бетону прослужит лет 20-25. Если условия эксплуатации нормальные, то этот срок может быть продлен


onlineelektrik.ru

Монтаж подрозетников в гипсокартон | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

У меня на сайте уже имеется статья про установку одного подрозетника в гипсокартонную стену, а вот про установку блока подрозетников я как то упустил из виду, поэтому восполняю этот пробел и сегодня я расскажу Вам про выбор, разметку и монтаж блока подрозетников в стену из гипсокартона.

Данная статья скорее всего будет интересна начинающим электрикам, студентам или домашним мастерам, которые самостоятельно выполняют монтаж электропроводки в своей квартире или доме. Сложного здесь ничего нет, специального и дорогостоящего инструмента для этого тоже не требуется, но есть некоторые тонкости и нюансы, про которые я и поделюсь с Вами.

Сразу же условимся с определениями. Это как в известном фильме: они же подрозетники, они же монтажные коробки, они же установочные коробки, но я привык называть их именно подрозетниками, поэтому и в статье буду применять такое название, хотя правильнее называть из все же установочными коробками.

Установка подрозетников, будь это бетонная стена, кирпичная стена или стена из гипсокартона — это неотъемлемый этап при монтаже розеток, выключателей, переключателей, диммеров, терморегуляторов и прочих электроустановочных изделий.



Выбор подрозетников для гипсокартона

Для монтажа подрозетников в стену из ГКЛ необходимы специально-предназначенные для этого подрозетники. На рынке имеется большой выбор производителей, например, Schneider Electric, Legrand, Hegel, Gusi Electric, Tyco и другие.

Подрозетники классифицируются по двум основным установочным размерам:

  • внешний диаметр (d2)
  • глубина (H)

Вот ряд стандартных диаметров у подрозетников: 60 (мм), 64 (мм), 65 (мм), 68 (мм), 70 (мм) и даже 75 (мм). Есть еще и не стандартные размеры и габариты, но это уже частный случай.

Диаметр подрозетника для гипсокартона составляет 68 (мм) — это стандартный, самый распространенный и правильный вариант.

Глубина подрозетников может иметь следующие размеры: 40 (мм), 42 (мм), 45 (мм), 60 (мм) и 62 (мм).

Тут все зависит от места установки. Если толщина стены позволяет, то лучше установить подрозетники поглубже, например, на 60 (мм) или 62 (мм). В них гораздо проще и легче производить расключения. К тому же в последнее время все чаще приходится отказываться от распределительных коробок и расключения производить непосредственно в подрозетниках — вот тут то и начинаешь считать и экономить каждый миллиметр глубины, и чем подрозетник глубже, тем легче и удобнее осуществить в нем соединения проводов и монтаж механизмов электроустановочных изделий.

В последнее время чаще всего для гипсокартонных стен я применяю пластиковые подрозетники Hegel модификации КУ1201 и КУ1202 со стандартным диаметром d2=68 (мм) и глубиной Н=45 (мм). Кстати, у Hegel нет подрозетников для полых стен с глубиной на 60 (мм) и 62 (мм), хотя толщина стенки порой позволяет установить углубленные подрозетники.

Пластик негорючий (полипропилен с антипиреном), огнестойкость 850°C, корпус достаточно плотный, имеется широкий передний борт, перфорация (заглушки) для ввода кабелей различных диаметров и вполне приемлемая цена.

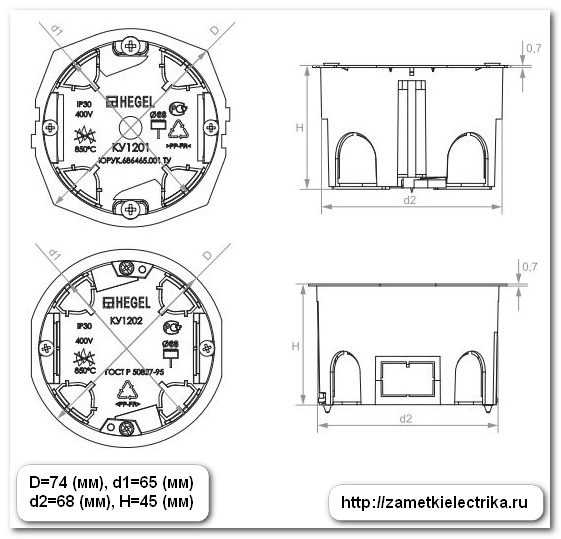

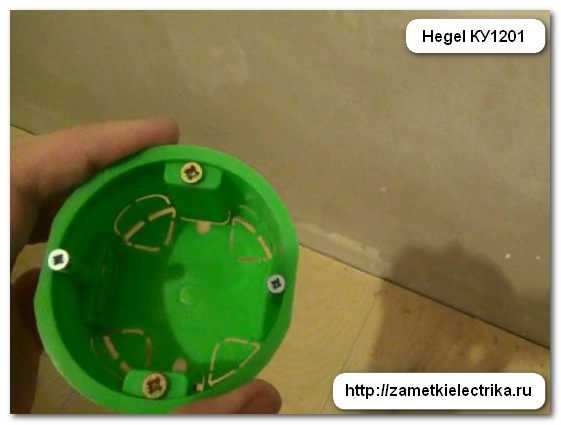

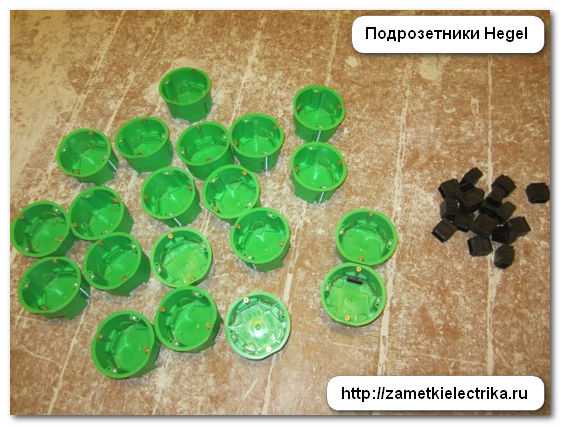

Вот внешний вид подрозетника для гипсокартона Hegel КУ1201.

Как видите, у подрозетника есть две крепежные лапки. При затягивании (закручивании) крепежных винтов-саморезов, эти лапки притягиваются и плотно фиксируют подрозетник с обратной стороны ГКЛ.

Лапки могут быть, как пластиковыми, так и металлическими, разницы между ними особой никакой нет.

Лично я предпочитаю устанавливать подрозетники с пластиковыми лапками (КУ1201). У них больше площадь поверхности, и при закручивании, они лучше держатся и не продавливают лист гипсокартона. Но у них есть одна не очень удобная особенность при установке, про которую я расскажу чуть позже.

А вот подрозетник Hegel КУ1202.

Все аналогично, только у них металлические лапки, которые фиксируются пластиковыми стопорами. Изначально, лапки не выпирают за габариты корпуса, поэтому данные подрозетники удобны при установке. При закручивании крепежного винта пластиковый стопор срывается и лапка выходит за габариты подрозетника. Но КУ1202 мне все равно меньше нравятся из-за маленьких шлицов на крепежных винтах — их очень не удобно закручивать.

Разметка места установки блока подрозетников

Перейдем к моему примеру. Мне необходимо установить блок из трех подрозетников вот в этой гипсокартонной перегородке.

Блок подрозетников устанавливается над тумбой и предназначен исключительно для розеток. В них планируется включать декоративную лампу и зарядные устройства для телефонов. В моем случае высота тумбы составляет 45-50 (см). Нам же нужно установить подрозетники на высоте примерно 62-63 (см) от уровня пола.

Рекомендую Вам перед монтажными работами всегда иметь при себе план электропроводки с учетом расстановки и габаритов всей мебели. Поверьте мне, что лучше потратить больше времени, но зато по максимуму выудить у заказчика, что именно и где он планирует установить, чем в дальнейшем что-то не подойдет, придется переносить и переделывать.

Скоро я опубликую несколько статей, где очень подробно расскажу про варианты расположения розеток и выключателей в разных помещениях (ванная комната, спальня, кухня). Так что не пропускайте выход новых статей — подписывайтесь на рассылку сайта.

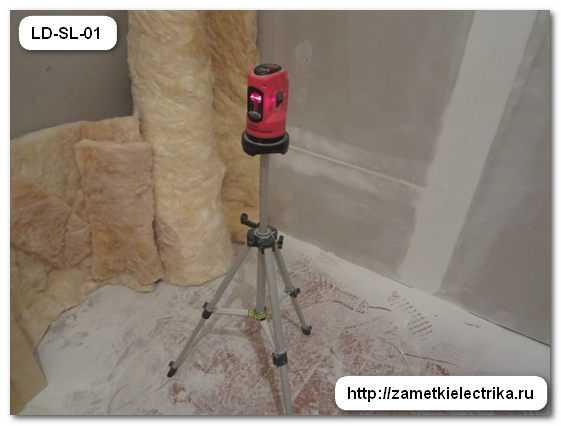

Итак, вернемся к разметке. С помощью самовыравнивающегося лазерного уровня LD-SL-01 отмечаю горизонтальную линию на высоте 63 (см) от пола.

Уровень LD-SL-01 мне очень нравится, но иногда я пользуюсь и более простым, и компактным, лазерным уровнем Black Deсker LZR-310, правда луч у него проецируется всего в одной плоскости и настройка уровня идет в ручном режиме по пузырькам.

Не много подольше получается с разметкой, но тем не менее тоже удобно. О нем я еще напишу отдельный обзор.

Если лазерного уровня у Вас нет в наличие, то без проблем можно отметить горизонтальную линию и обычным строительным уровнем.

Затем по лазерной линии с помощью линейки (можно использовать ровный брусок или профиль) чертим горизонтальную линию карандашом. После этого уровень нам больше не нужен и его можно отключить.

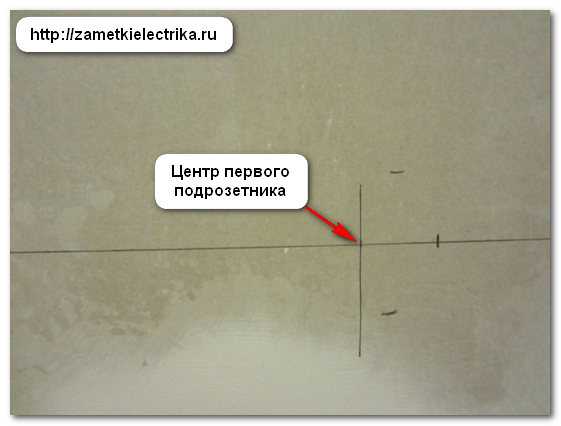

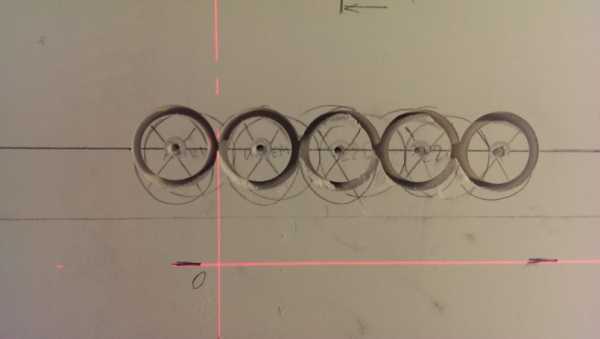

Рассчитываем, чтобы блок смотрелся симметрично на стене и отмечаем на линии первый центр подрозетника.

Затем с помощью линейки или рулетки от первого центра откладываем 71 (мм) и отмечаем центр второго подрозетника. Затем от центра второго подрозетника откладываем 71 (мм) до центра третьего подрозетника.

Расстояние между центрами подрозетников составляет именно 71 (мм) и его необходимо как можно точнее измерить, иначе накладная рамка может встать, либо в натяг, либо с зазорами, в зависимости от Вашего «промаха».

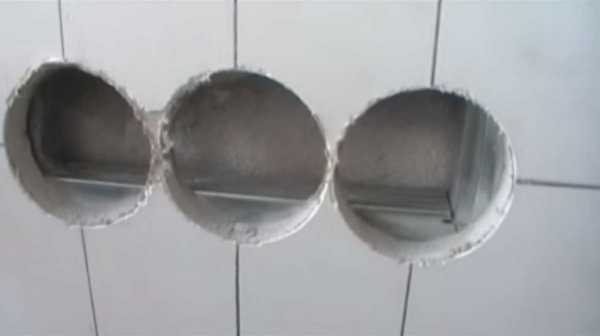

Да, забыл упомянуть, что при разметке учитывайте, где и в каком месте проходят у Вас профили, а то может выйти вот такой вот нелепый казус (фотографию взял из интернета).



Коронка по гипсокартону

Для сверления отверстий в гипсокартоне (а также в фанере, дереве, ДСП, пластике) я применяю металлическую фрезу, или другими словами наборную кольцевую пилу (коронку), диаметром 67 (мм) от Kraftool.

Кольцевая пила идет в комплекте с держателем, центрирующим сверлом и еще двумя коронками: на 60 (мм) и 74 (мм).

Помимо фрезы, еще имеется биметаллическая коронка (Bi-metal) диаметром 68 (мм) с центрирующим сверлом.

Если же у Вас нет коронок, то ничего страшного. Отверстия можно аккуратно высверлить или вырезать с помощью ножа.



Сверлим отверстия для подрозетников

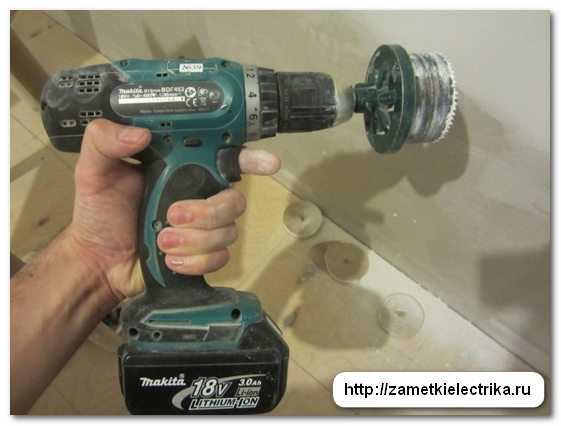

По гипсокартону сверлится достаточно легко, поэтому вставляю коронку в шуруповерт.

Кстати, уже третий год пользуюсь шуруповертом Makita BDF-453 с 18-вольтовым аккумулятором. Очень доволен им, кроме одного момента — за 2 года активной эксплуатации «умер» один аккумулятор. Благо, что в комплекте изначально было два аккумулятора. Ну а в остальном нареканий к нему нет — вполне достойный аппарат.

Итак, направляем центрирующее сверло коронки на отметку и сверлим отверстия для подрозетника.

Обычно я сверлю на 1-ой скорости. У этой коронки великовато центрирующее сверло, поэтому здесь не нужно торопиться, иначе может увести центр при сверлении. Лучше заранее просверлить центровые отверстия сверлом с меньшим диаметром.

Да еще, сильно давить на шуруповерт не нужно, иначе можно продавить и сломать гипсокартон.

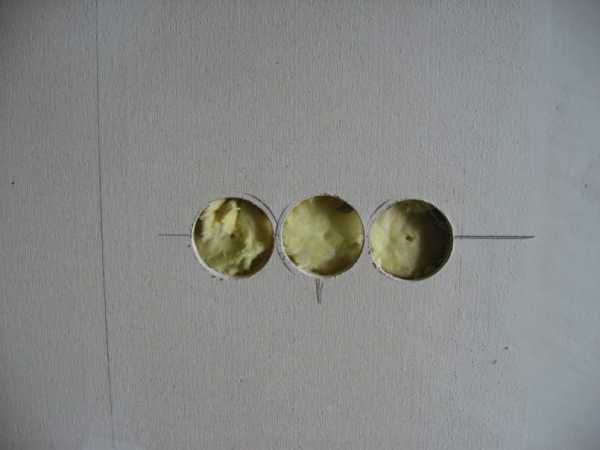

Отверстия для подрозетников готовы.



Собираем блок подрозетников

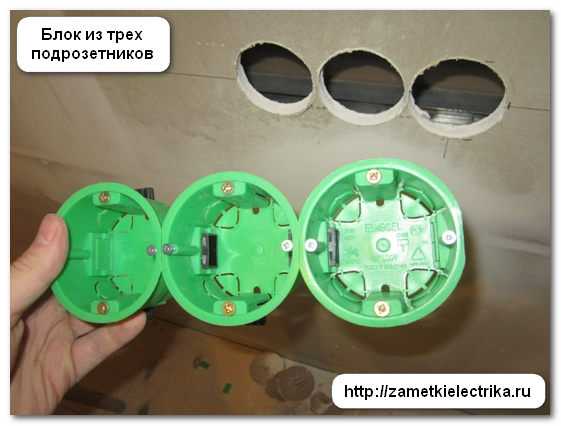

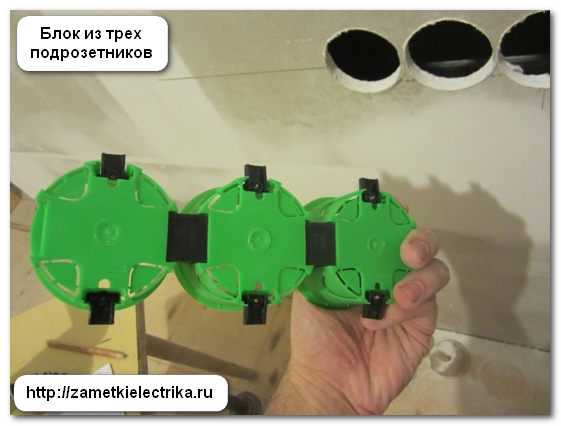

Берем три подрозетника. Теперь нам нужно соединить их в единый блок. Для этого с помощью ножа убираем боковые заглушки (перфорацию) в подрозетниках: в первом — одну заглушку, в среднем — две, в третьем — одну.

Все подрозетники данной серии можно соединять между собой в единые блоки с помощью кабельных переходников типа ПК5201 или ПК5202 (для установочных коробок новых серий). Кабельные переходники (ПК) продаются отдельно от подрозетников. Эти переходники мы еще называем соединителями или тоннелями.

Кстати, у некоторых производителей имеются подрозетники с несъемными соединителями. С одной стороны это удобно, не нужно рассчитывать точное количество и приобретать соединители отдельно, но с другой стороны — не удобны они тем, что приходится отпиливать или отрезать незадействованные соединители, т.к. они мешают при установке подрозетника в высверленное отверстие.

Итак, берем один соединитель и вставляем его в посадочное отверстие подрозетника до защелкивания.

Соединитель защелкивается достаточно туго, поэтому нужно приложить некоторое усилие.

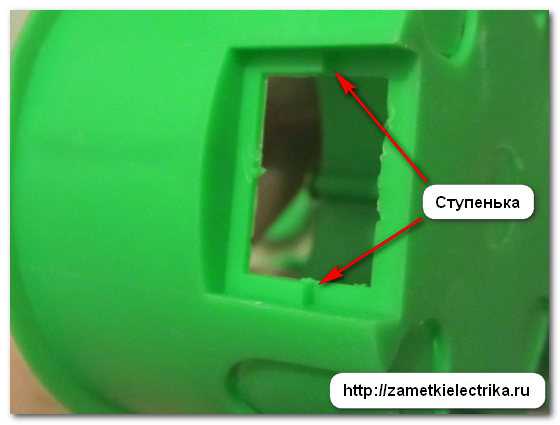

Обратите внимание, что профиль посадочного отверстия и кабельного соединителя выполнен ступенькой, что исключает выполнение неправильного соединения.

Затем берем второй подрозетник и защелкиваем в него соединитель.

Далее через еще один соединитель объединяем аналогичным способом второй и третий подрозетники. В итоге получаем вот такой вот единый блок из трех подрозетников. Соединители четко фиксируют подрозетники между собой.

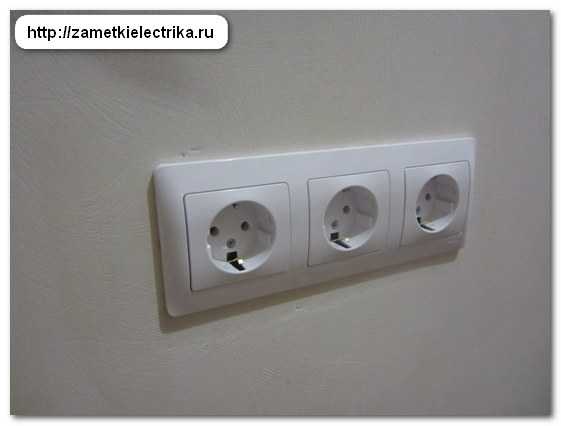

Расстояние между подрозетниками в блоке составляет ровно 71 (мм), что совпадает со стандартным расстоянием электроустановочных изделий (розетки, выключатели и т.п.), размещаемых в одной рамке.

Таким образом, можно собрать в ряд бесконечное количество подрозетников, но на практике больше пяти подрозетников в ряд Вам врядли когда потребуется, потому что общих рамок более, чем на пять постов я не встречал. Может и существуют такие не стандартные рамки, но крайне редко и по какому-нибудь специальному заказу.

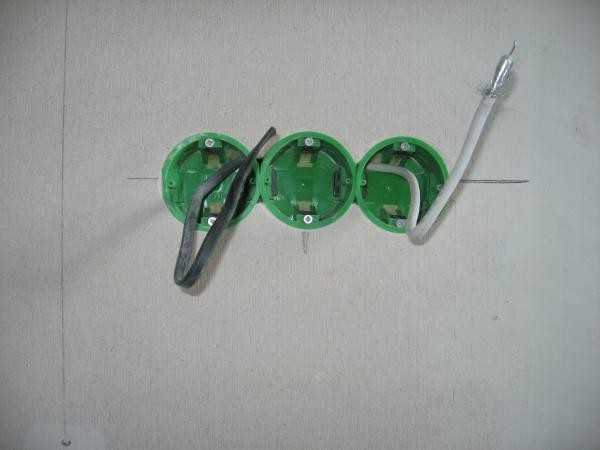

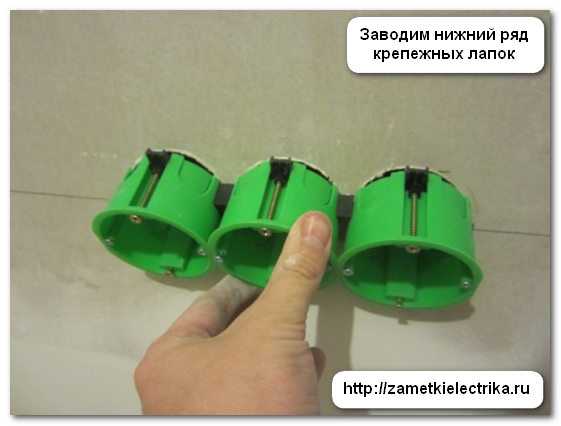

Монтаж блока подрозетников в гипсокартонную стену

Теперь нужно срезать перегородки в гипсокартоне, иначе они будут нам мешать при установке блока подрозетников.

Срезать их можно обычным ножом или ножовкой.

Совет: перед установкой подрозетников в гипсокартон можно снять по окружности отверстий фаску, чтобы борт подрозетника был немного утоплен в стене. Это несколько упростит работу строителям-отделочникам при штукатурке стен.

В одном из подрозетников убираем заглушку для ввода кабеля.

В сделанное отверстие необходимо завести питающий кабель, а затем приступать к установке блока подрозетников. В моем примере кабеля пока нет, т.е. его я буду заводить чуть позже, поэтому данный этап я пока опущу.

Помните, в начале статьи я говорил, что при установке подрозетников КУ1201 есть одна не очень удобная особенность?! Из-за торчащих крепежных лапок в отверстия сначала необходимо завести все лапки нижнего ряда блока, а лишь потом, поочередно надавливая на верхние лапки, заводить верхнюю часть блока.

Теперь осталось с помощью отвертки или шуруповерта закрутить крепежные винты-саморезы. Я буду использовать шуруповерт, т.к. обычной отверткой крутить придется достаточно долго.

При закручивании крепежных винтов-саморезов, лапки притянутся с обратной стороны листа гипсокартона и надежно зафиксируют блок подрозетников.

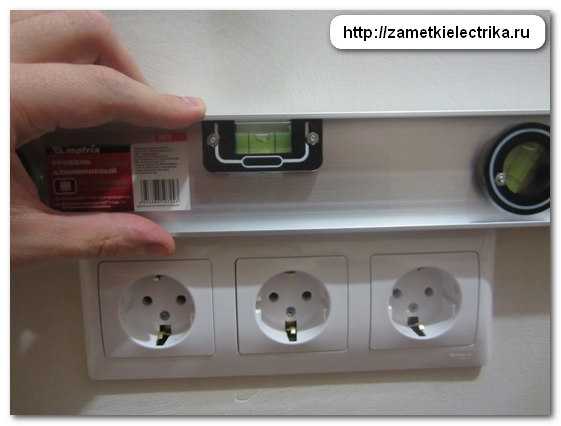

После завершения работ можно проверить уровень установленного блока.

Как видите, уровень у меня немного ушел, примерно на 1-2 (мм). Причиной тому, как я и говорил, было большое сверло на коронке, но это не критично, т.к. с помощью регулировочных отверстий в розетках это вполне поправимо.

На этом монтаж блока подрозетников в гипсокартонную стену завершен. После этого наступает этап отделочных работ. И только после отделки в этот блок можно будет устанавливать розетки, о чем обязательно будет отдельная подробная статья.

Все что было сказано и написано в данной статье смотрите в моем видео:

P.S. На этом все. Спасибо за внимание. Будут вопросы — форма комментариев к Вашим услугам.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru

Подрозетники, их характеристики и установка

Немудрено, что при проведении ремонта может потребоваться установка новых выключателей и розеток. Часто это вызвано изменением планировки и дизайна помещений. Установка данных изделий начинается с монтажа подрозетников. Несмотря на то, что они предназначены для монтажа на горючее основание, для удобства последующей установки розеток и выключателей, их устанавливают и в бетонное основание. В этой статье мы поговорим о том, какие бывают подрозетники и как происходит установка подрозетников.

Что такое подрозетник

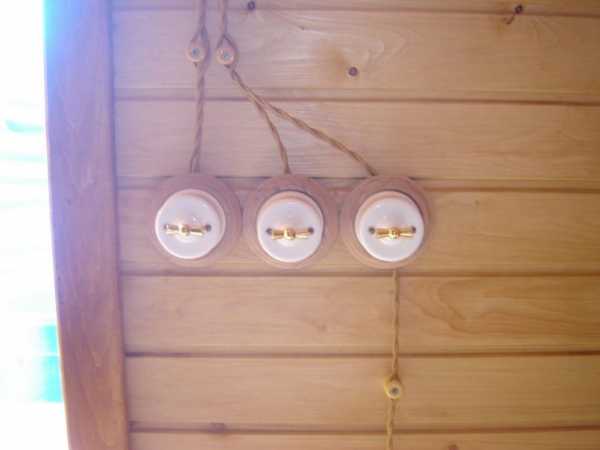

Подрозетник – не что иное, как всего лишь маленькая емкость, которая используется при монтаже выключателей или розеток. Подрозетники для бетона, древесных стен, гипсокартона – все они выполняются из материалов, не поддающихся возгоранию. Сегодня чаще всего используются пластиковые изделия, но можно купить подрозетник металлический и даже подрозетники деревянные. Последние используются в тех случаях, когда имеет место открытая проводка.

Характеристики подрозетников

  • Размеры. Изделия изготавливаются под определенный внутренний диаметр подрозетника. Чаще всего он равен 60 или 68 мм. Имеет значение и глубина подрозетника – от 25 мм и больше;
  • Форма. Данные изделия бывают различной формы: прямоугольной, квадратной, круглой. Круглые используются чаще всего. Они монтируются в сплошные стены и гипсокартонные конструкции. При установке в гипсокартонные стены используются специальные подрозетники для гипсокартона, которые оснащены специальными крепежными элементами, позволяющими надежно фиксировать изделие в вырезанном отверстии;
  • Материал. Мы уже говорили о том, что в большинстве случаев в качестве материала для таких изделий использую полипропилен. Он не только дешевле, но еще и удобнее при установке;
  • Межосевое расстояние. При блочном монтаже имеет значение расстояние между подрозетниками. Обычно оно равно 71 мм. Блочная установка подразумевает использование изделий одного диаметра.

Установка подрозетников

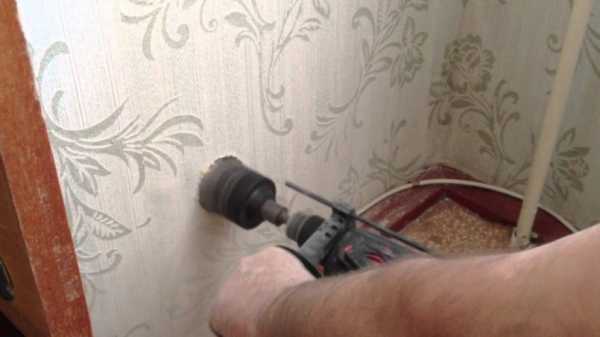

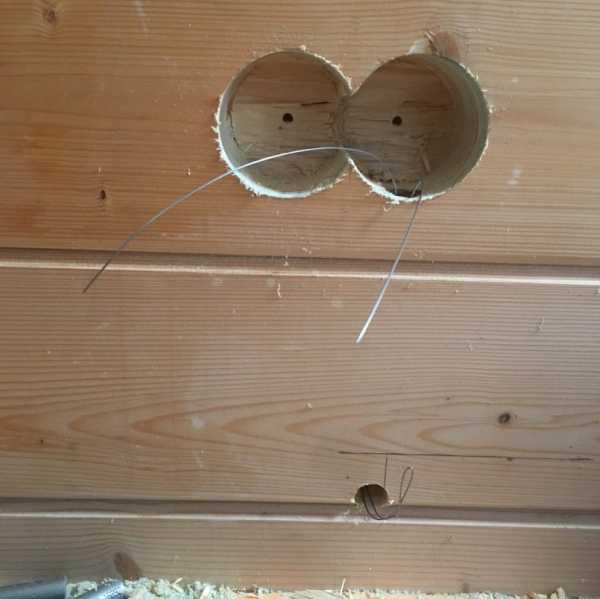

Установка подрозетников – дело нехитрое, но от правильного выполнения данной работы зависит последующий монтаж розеток или выключателей. Первым делом нам необходимо сделать отверстие в стене. Для этого можно использовать болгарку или перфоратор. Во втором случае лучше использовать алмазные коронки для подрозетников, благодаря которым можно получить идеально ровное отверстие: сначала высверливаем контур, а потом перфоратором с пикой выдалбливаем объем материала под монтаж изделий. Арматура, встречаемая в стене, перерезается болгаркой. В принципе, коронка для подрозетников – оптимальное решение, используя которое вы сможете сделать не одно отверстие в стене. Они должны с запасом умещать в себе подрозетники.

Далее изделия устанавливаются в созданное отверстие таким образом, чтобы его края находились на уровне со стеной – не утопали в ней и, одновременно, не выступали из нее. Ориентируем подрозетник gusi или любой другой при помощи уровня. Учитываем сторону, с которой будут заводиться провода – с этого бока у нас должно быть отверстие в монтируемом изделии.

Монолитный монтаж подрозетников лучше всего проводить, используя алебастровый раствор. Его преимущество состоит в том, что он быстро затвердевает, и установка подрозетников в бетонной стене не растянется на несколько часов. Сначала алебастром заделывается пространство за монтируемым изделием, потом – по бокам. Одновременно следим за тем, чтобы положение элемента не сбилось. Шпателем снимаются излишки и замазываются края отверстия. Собственно, с тем, как установить подрозетник, мы разобрались!

На строительном рынке представлен широкий ассортимент данной продукции. Вы всегда можете позволить себе приобретение изделий gusi, а если не сильно жалко денег, то и купить legrand подрозетники. На последние подрозетники цена несколько выше, что связано с высоким классом данной продукции. Добавим, что особой роли это не играет, т.к. они все равно скрыты от глаз, а их качество находится примерно на одном и том же уровне!

tolkostroyka.ru
