Деревянные двутавровые балки перекрытия своими руками

Такие опорные элементы широко применяются в строительной сфере, особенно при обустройстве различных перекрытий. В продаже имеется несколько вариантов двутавровых балок, в производстве которых используется «чистая» древесина и материалы на ее основе. Средняя цена – 230 руб/п.м. – довольно приемлемая для большинства индивидуальных застройщиков.

Но есть ряд вопросов, которые наводят на мысль – а не проще ли изготовить деревянный двутавр своими руками? Во-первых, не возникнет проблемы с его транспортировкой, во-вторых, с подгонкой по месту установки. Ведь придется довольствоваться лишь тем, что предлагает рынок.

Как организовать самостоятельное «производство» деревянных двутавровых балок, что учесть – тема предлагаемой статьи.

Объяснять читателю отдельные нюансы изготовления балок двутавровых бессмысленно. Например, как сделать своими руками пазы для установки стоек. У каждого хозяина свой инструмент (цепная пила, фрезы или иное) и методика.

Но несколько замечаний общего плана лишними не будут:

• Даже для перекрытий один и тот же двутавр использовать не стоит. Необходимо сделать точный расчет нагрузок. Деревянные балки имеют небольшой вес, но вот какой они сами способны выдержать? Поэтому если сборка и ведется своими руками, то определение оптимальных параметров двутавровой опоры лучше доверить профессионалу.
• Перед началом «конструирования» все образцы из древесины следует высушить. Еще неизвестно, где и при каких условиях материал хранился до того, как был куплен. Несоблюдение этой рекомендации может привести к тому, что смонтированная двутавровая балка через некоторое время деформируется.

Выбор материала

Понятие древесина – общее. Что именно целесообразно использовать при изготовлении своими руками двутавровых балок?

Брус

Практика показывает, что лучше, если он будет клееный (о его характеристиках и преимуществах читайте здесь). Такие заготовки менее всего подвержены деформации. Если почитать различные описания готовой продукции, то практически все производители уверяют потенциального покупателя, что их строй/материал (наряду с другими достоинствами) не впитывает жидкости, следовательно, не разбухает и не гниет. Хотя даже далекий от этой сферы человек прекрасно понимает, что как ни обрабатывай древесину, полностью исключить влагопоглощение невозможно.

Немаловажен и вопрос о породе. Автор не собирается заниматься агитацией, а предлагает лишь вспомнить, как строили наши предки. Наиболее проблемная часть любого сруба – нижний венец. Его нужно было максимально оградить от воздействия влаги. Поэтому для него всегда брали лиственницу. Это дерево, в отличие от других хвойных пород, содержит не просто смолу, а особую. Она придает материалу уникальные свойства. Например, при намокании древесина становится только прочнее. Ну а что именно использовать – на усмотрение домашнего мастера.

Практика малоэтажного строительства показывает, что наиболее используемые типоразмеры двутавровых балок следующие:

Остается добавить, что минимально допустимое сечение бруса (мм) – 35 х 25. И это лишь для опалубки. Если использовать такой двутавр в качестве перекрытия, то заготовки придется монтировать как можно плотнее, а это – повышенный расход древесины. Следовательно, брус необходимо брать большего сечения.

Стойка

Основных вариантов два – из многослойной фанеры или ОСВ. Хотя в продаже встречаются двутавровые балки и других исполнений, для изготовления своими силами лучше ориентироваться на эти материалы. Предпочтительнее ОСВ, так как они обеспечат большую прочность и долговечность конструкции благодаря особому структурному составу и технологии производства.

Клей

Как правило, на это мало кто обращает внимание. Хотя все клеи отличаются друг от друга, в том числе, и токсичностью. Вот это и следует учесть. При выборе средства нужно ознакомиться с его составом, особенно если предполагается монтаж перекрытий из двутавровых балок в жилом строении. Рекомендация простая – чем меньше «химии», тем лучше.

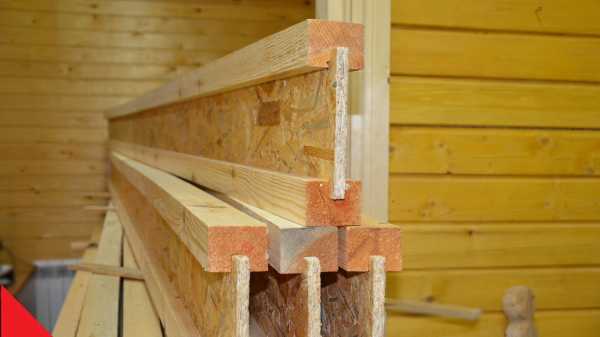

Особенности изготовления двутавровой деревянной балки

1. После подготовки брусьев в них делаются выпилы для последующей установки стойки. Она должна располагаться строго вертикально, поэтому особое внимание – точности разметки (ведется от продольной оси заготовок).
2. Каждая плита перед использованием тщательно осматривается. Малейший дефект (а он скажется на несущей способности двутавровой балки) – причина для отбраковки. Кромки отобранных плит немного скашиваются, чтобы образцы лучше входили в пазы.
3. Выпилы в брусьях промазываются клеящим составом; в нижний вставляется стойка, после чего накладывается верхний и прижимается.
4. Сборка оставляется в таком положении до полного просыхания клея. Это время указывается в инструкции по применению состава.

Качественную стыковку всех элементов двутавровой балки можно обеспечить отрезками швеллера аналогичной длины. Они накладываются на бруски и стягиваются импровизированными хомутами (веревка, ремни с карабинами и тому подобное), до полного отвердевания клея. И только после этого деревянную балку-двутавр  можно использовать для обустройства перекрытия.

Процесс изготовления опор из древесины, как и выбор материалов, особых сложностей не представляет. Работа, выполненная своими руками, экономит и время, и деньги. Но это оправдано лишь в том случае, если расчеты нагрузок проведены на профессиональном уровне. Если нет полной уверенности, что это получится сделать самостоятельно, рисковать не стоит. Перекрытие – ответственная часть любой конструкции, и никакая экономия не может служить оправданием нарушению проектных параметров.

masterim.guru

Производство деревянной двутавровой балки в домашних условиях

Производство деревянных двутавровых балок своими руками – очень выгодный и прибыльный бизнес, начать который под силу каждому! Деревянную двутавровую балку в первую очередь используют для изготовления перекрытий, создавая очень прочное и качественное основание для будущего полового настила.

Этот вид балки появился сравнительно недавно, но уже успел завоевать расположение и популярность среди строителей. Двутавр успешно применяется в каркасной технологии строительства загородных домов, помогая не только ускорить, но и удешевить возведение дома.

Деревянная двутавровая балка технические характеристики нагрузки

Какую нагрузку может выдержать двутавровая балка? По своим техническим характеристикам, деревянная двутавровая балка ничем не уступает металлическим и бетонным конструкциям, но при этом стоит в разы меньше.

Стоит так же отметить о том, как с помощью размещения двутавров можно увеличивать прочность перекрытий. Например:

1. Расположенные рядом (по горизонтали) 2 двутавровые балки суммируют свою прочность к нагрузкам. То есть если одна балка выдерживает 300 кг, то в паре с такой же балкой перекрытие будет выдерживать 600кг.
2. Расположенные балки одна на другую (по вертикали) способны выдерживать в 4 раза большую нагрузку. То есть если положить одну балку с прочностью в 300 кг, а сверху такую же и закрепить их между собой, то в паре они уже выдерживают вес в 1200кг.

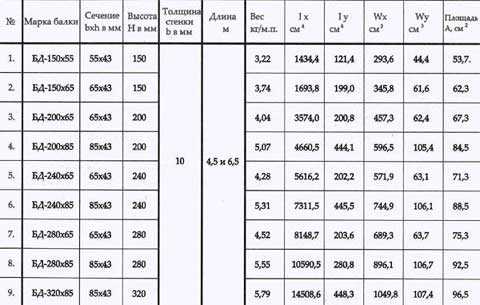

Нагрузка на двутавровую балку таблица:

Примечание. Все данные приведены из расчета нагрузки на перекрытие около 400 кг/м².

Конечно, при расчетах нужно еще учитывать:

• качество материалов;
• частота укладки балок;
• отклонения размеров.

Если вы хотите несколько сэкономить на строительстве собственного дома или же заняться бизнесом по продаже двутавровых балок, тогда следует помнить, что ничего особо сложного в изготовлении этого вида перекрытий в домашних условиях нет. Деревянные двутавровые балки для междуэтажного и чердачного перекрытия позволяют выполнить весь процесс своими руками. Ведь перекрытия по деревянным балкам выполняется без использования подъемных кранов и другого вспомогательного оборудования. Весь процесс может выполнить один мастер самостоятельно. Такое перекроите – не скрепит и имеет массу других преимуществ.

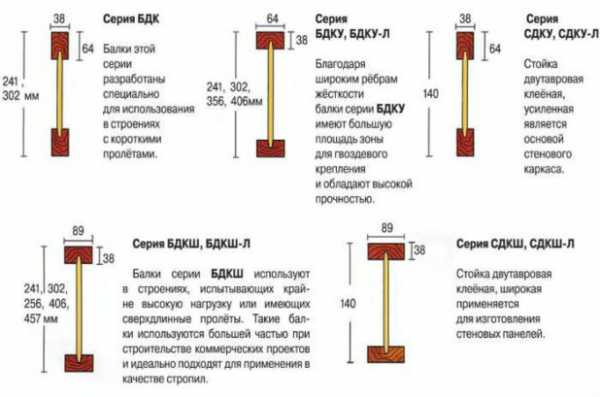

Виды деревянных двутавровых балок

Для начала ознакомимся с разнообразием ассортимента этого стройматериала. Различают следующие серии двутавровых балок:

1. БДК (балка двутавровая клееная). Используется в строительстве домов с короткими пролетами.
2. БДКУ, БДКУ-Л. Такие балки имеют широкие ребра жесткости, отличаются высокой прочностью и наличием большой площади для гвоздевых креплений.
3. СДКУ, СДКУ-Л. Эта двутавровая стойка является основой каркаса стен.
4. БДКШ, БДКШ-Л. Широкая балка применяется в постройках с очень длинными пролетами. Также ее можно использовать в качестве стропил.
5. СДКШ, СДКШ-Л. Балка применима для изготовления стеновых панелей.

Деревянная двутавровая балка своими руками

Для успешного старта нужна рулетка, циркулярная пила, клей по дереву, швеллера, хомуты и шлифовальная машинка. Основными материалами для изготовления послужат клееный брус и фанера, которую можно заменить на ОСП (Ориентированно-Стружечная Плита).

Клееный брус легко достать в любых строительных магазинах. Он отличается повышенной легкостью, надежностью и прочностью, податлив в обработке, поэтому для изготовления деревянных двутавровых балок подойдет идеально.

Прочная фанера или ОСП понадобится для изготовления центрального ребра жесткости, которое с двух сторон будет вставляться в подготовленный клееный брус.

Как сделать двутавровую деревянную балку своими руками:

1. В нижнем и верхнем клееном брусе, предварительно нарезанном на одинаковые отрезки нужной длины, выпиливаем паз соответствующей глубины. Так получается основание нашей балки.
2. Затем подготавливается ребро жесткости. Позаботьтесь, чтобы на его гранях не было никаких дефектов или неровностей. При их наличии либо зашкурьте ребро, либо замените на новое.
3. Последним этапом идет фиксирование ребра жесткости в выпиленных в брусе пазах. Для этого используется специальный клей, обеспечивающий надежное крепление элементов друг с другом.
4. После этого проконтролируйте, чтобы балки во время высыхания пребывали в полнейшем покое. Двигать и переносить их в это время категорически запрещено!

В процессе изготовления будет достаточно много опилок, чтобы параллельно заняться производством топливных брикетов.

Двутавровые балки – один из главнейших элементов будущего дома, на который оказывается постоянная нагрузка, поэтому к изготовлению следует подходить с максимальной ответственностью.

Рентабельность бизнес-идеи

В среднем на изготовление одной двутавровой балки уходит порядка 30 минут. Но если делать много деталей одновременно, тогда количество затраченного времени значительно уменьшается. К примеру, изготавливая 20 двутавров за раз. Сначала нарезают 40 клееных балок, затем вырезаются и шлифуются 20 ребер жесткости, а потом все это последовательно клеится. Здесь вам понадобится порядка 3-4 часов, в то время как при поштучном изготовлении вы затратили бы 10 часов и более.

Средняя продуктивность при самостоятельном изготовлении 5-ти метровых двутавровых балок без посторонней помощи составляет около 70 штук в день. Как мы уже отмечали, спешить никуда не следует, чтобы предотвратить допущение малейших просчетов.

Розничная цена деревянной двутавровой балки составляет 4,8$ за погонный метр (высота 200мм, сечение бруса 42×85, вес 5кг/м.п.). А себестоимость метра погонного метра ниже 3,5$. Следовательно, рентабельность у этого дела – довольно высокая, что делает производство двутавровых балок еще более привлекательным. Берем для наглядности в расчетах среднюю длину в 5 метров и получаем 25$ дохода с одной балки. Не сложно посчитать, что при активных продажах можно выйти на 2000$ в месяц.

При этом позаботьтесь о наличии большой мастерской. Но если объем продукции вырастет, тогда можно обойтись собственным гаражом. Также позаботьтесь о приобретении профессиональной циркулярной плиты. Расходы на ее покупку колеблются в пределах 700$.

Этот вид строительных материалов пользуется стабильно высоким спросом у потребителей.

businessideas.com.ua

Двутавровые балки перекрытия деревянные: характеристики

Двутавровое перекрытие нового поколения

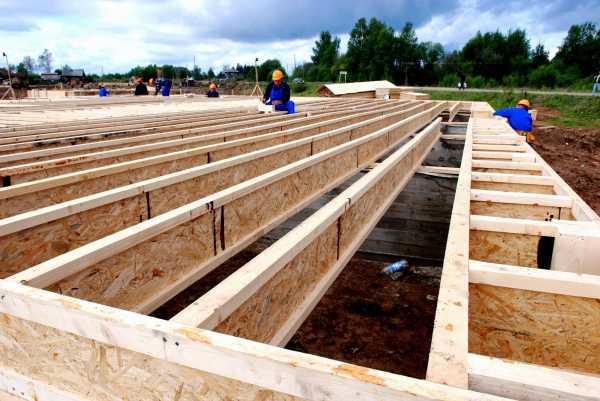

Из деревянных двутавровых балок перекрытия своими руками монтируют стропильные системы и сооружают перемычки между этажами. Этот современный материал выпускается по международным стандартам с применением передовой технологии, позволяющей получить отличный строительный продукт нового поколения. Это прекрасное решение для частного строительства всех типов конструкций, начиная от каркасного дома или блочной постройки и заканчивая деревянным теремом из сруба.

Сфера использования

Двутавровая балка встречается не только в частном строительстве, но и является неотъемлемым атрибутом на стройплощадках, где монтируют промышленные помещения, торговые центры, офисные здания и т. п. В малоэтажных домах этот деревянный элемент выступает как несущая конструкция в составе стропильной системы, на чердаках, мансардах стеновых и кровельных каркасах.

С помощью такого решения можно отказаться от перекрытий из досок, металлических профилей и ЖБ плит. Такие балки состоят из комбинированных материалов: пояса созданы из цельной древесины, а поперечина выполнена из стружечной плиты. Эти деревянные перекрытия более чем в три раза увеличивают жесткость стен, благодаря чему каркасное сооружение приобретает прочность, существенно не увеличивая вес.

Техническая характеристика

Современный материал для перекрытий выпускается в промышленных масштабах на новейшей заводской линии. Для его изготовления применяют клееный деревянный брус, тщательно просушенный в камере, и стружечную плиту (OSB, OSP). По конфигурации балка очень похожа на рельс и имеет такие особенности:

• фанера, из которой собраны боковые стойки, устойчива к влаге, ее толщина может варьироваться в диапазоне 24 – 27 мм. Также в состав балки входит полка из древесины, обработанная антисептическим средством;
• фанерная стойка интегрируется в полки при помощи технологических пазов;
• детали между собой соединены водотермостойким клеевым составом;
• снаружи балка покрыта краской с водоотталкивающей способностью.

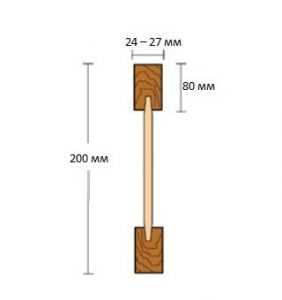

Самые востребованные размеры перекрытия:

• габариты балки – 200х80 мм;
• толщина фанерной перемычки – 27 мм.

Положительные характеристики

Удачная комбинация «дерево – стружечная плита – дерево» здесь отсутствуют те недостатки, которые встречаются у натуральной древесины. Двутавровое сечение служит своеобразным усилителем, благодаря чему прочность перемычки увеличивается многократно, и изделие по своим техническим характеристикам может смело становиться в один ряд с бетонными и ЖБИ перекрытиями.

Присутствующие здесь конструкционные особенности выводят двутавровый каркасный элемент на лидирующие позиции среди конструкций аналогичного назначения, которые применяются в малоэтажном строительстве.

Основные преимущества

Неоспоримым достоинством перемычки можно назвать его чрезвычайную прочность и жесткость, наделяющие деревянные перекрытия устойчивостью перед интенсивными нагрузками. Если соблюдена монтажная технология, опора, установленная своими руками, не станет причиной скрипучести пола. Она не прогибается, чем не могут похвастаться привычные древесные пиломатериалы.

Опорные конструкции такого типа созданы по всем промышленным стандартам и соответствуют требованиям, предъявляемым к товарам данного сегмента. На стадии выпуска продукция проходит контроль качества, о чем свидетельствуют сертификаты.

Несмотря на всю эксплуатационную мощь, перемычка весит совсем немного, а значит, ее монтаж будет несложным и удобным, и может быть выполнен своими руками, и к тому же отпадает надобность в тяжелой технике, а это неоспоримый плюс. Весь строительный процесс выполняется бригадой мастеров, которые устанавливают кровельный элемент своими руками, как говорилось ранее. Вес одного элемента, длиной 6,5 м не превышает 40 кг, благодаря чему на основу дома не создается дополнительная критическая нагрузка.

Качество изготовления здесь столь высоко, что о деформации речь не идет, а все дело в уникальной конфигурации подпорки. Этот строительный материал не подвержен рассыханию, в отличие от деревянного бруса, а о коррозии здесь вообще не стоит упоминать по понятным причинам – с железными перекрытиями все обстоит иначе и они существенно проигрывают двутавровой балке в этой части вопроса.

Балка двутавровая не подвержена усадочному процессу, не вздувается и ее не крутит из-за климатических изменений, как это происходит с деревянным брусом. Низкая теплопроводность балки обеспечивает уменьшение мостика холода, и помещение не теряет драгоценное тепло.

На заводе, согласно технологии, деревянные перекрытия данного образца обязательно подлежат обработке антисептиками и противопожарными составами.

Благодаря специальной продуманной конструкции двутавра, можно прокладывать магистральные коммуникации своими руками без ущерба его несущим способностям, да и экономия жилой площади на лицо.

Рассчитываем высоту сечения двутавра

Чаще всего для расчета высоты подпорки прибегают к помощи онлайн калькулятора, который автоматически проводит расчет всех необходимых параметров. Чтобы правильно подобрать тип кровельного элемента, нужно указать некоторые данные, а именно:

• сфера использования;
• шаг между элементами кровли;
• требуемая длина;

Затем вычисляется расчетная нагрузка согласно каркасному элементу:

1. Система стропил – 220 кг/кв.м.
2. Двутавровая балка перекрытия – 400 кг/кв.м.

Цена изделия варьируется от габаритов балки и материала, из которого создана полка (натуральное дерево, брус LVL).

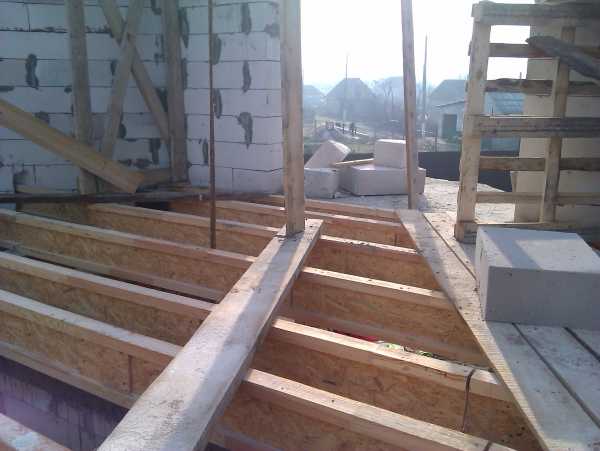

Монтажный процесс

Чаще всего наиболее приемлемым способом установки деревянных двутавров является фиксация на специальные кронштейны, со специальной симметричной конструкцией. На противоположных сторонах изделие снабжено крепежным приспособлением и пластиной, фиксирующейся напротив аналогичного крепежного элемента.

Учитывая габариты, а если быть уж совсем точными, высоту комбинированной балки из дерева и стружечной плиты, элемент конструкции может комплектоваться крепежами разной длины.

Правила техники безопасности

Выполняя монтажные работы по установке двутавровых балок, изначально их нужно закрепить при помощи временных элементов, которые затем меняют на постоянные стационарные фиксаторы. По технике безопасности категорически запрещается начинать эксплуатацию балок, пока мастера не снабдят их обвязкой, и не будут сняты временные держатели.

Демонтаж можно проводить лишь после того, как мастера удостоверятся в наличие обвязки на балках. Закрепленные исключительно временными фиксаторами, двутавровые перекрытия способны выдержать только вес рабочих и монтажного оборудования. Очень важно знать, что бракованные или деформированные балки не ремонтируются своими руками или на производстве и не могут быть установлены на свои посадочные места, ни при каких обстоятельствах.

Перевозка и хранение

Во время перемещения перекрытия, его ни в крем случае нельзя пригружать по малой оси, иначе материал может прогнуться и искривиться. При погрузке балок их нельзя бросать, а только аккуратно складывать. Хранятся опоры под навесами и в крытых складах. Если нет такой возможности, и конструкционные элементы лежат на улице под открытым небом, их нужно защитить от ультрафиолета и осадков специальным материалом.

domzastroika.ru

Деревянные балки перекрытия двутавровые: способы их устройства

Если планируется строительство, реконструкция дома, коттеджа или бани, в которых предусматриваются деревянные перекрытия, то наверняка понадобятся двутавровые балки. Они используются также при ремонте крыш, устройстве мансард и перекрытия цокольных этажей дома. Двутавровые балки соответствуют строительным нормам (СНиП) и позволяют значительно сократить срок строительства. С их помощью делается настил пола и перекрытия кровли дома, это отличная замена тяжеловесным железобетонным конструкциям. В целом использование двутавровых балок из дерева является оптимальным вариантом, поскольку снижаются расходы, качество конструкций выше, а срок проводимых работ меньше. Монтаж их несложен, срок службы очень длинный, а экология натурального дерева бесспорна. В этой статье приведем описание типов двутавровых балок из дерева, их назначение и плюсы эксплуатации.

Технология производства и сферы применения

Для изготовления двутавровых балок, в соответствии со СНиП, используются хорошо просушенные брусья и ориентированно-стружечные плиты, называемые ОСБ или в латинской транскрипции OSB. Размеры сечения конструкции варьируются от 140 до 450 мм, выпускаются двутавры разной длины. Для изготовления применяется хвойное дерево, тщательно высушенное и отбракованное. Перекрытия по деревянным балкам получаются высокопрочные, сравнимые с железобетонными, и имеют длительный срок службы. Используются двутавры из дерева при проведении следующих работ:

• cооружение перекрытия по деревянным балкам цоколей и между этажами дома;

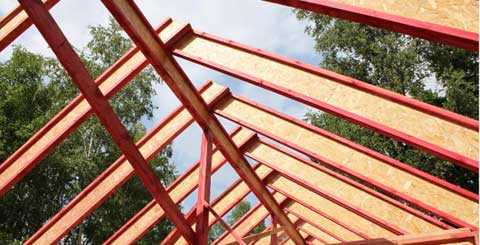

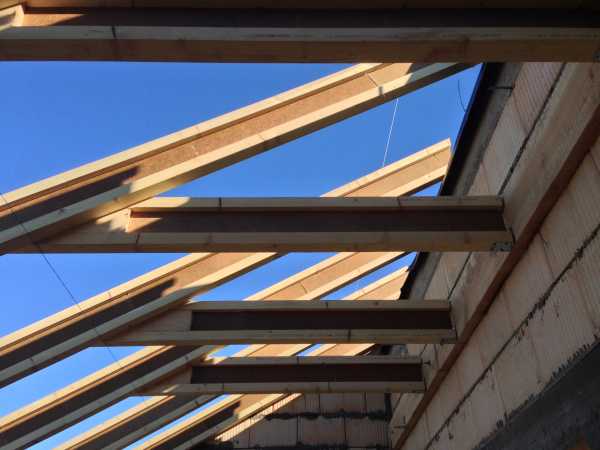

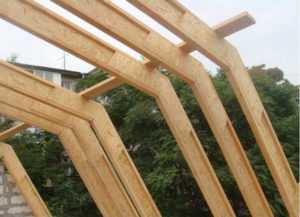

• строительство крыш – в стропильных системах;
• строительство мансард;

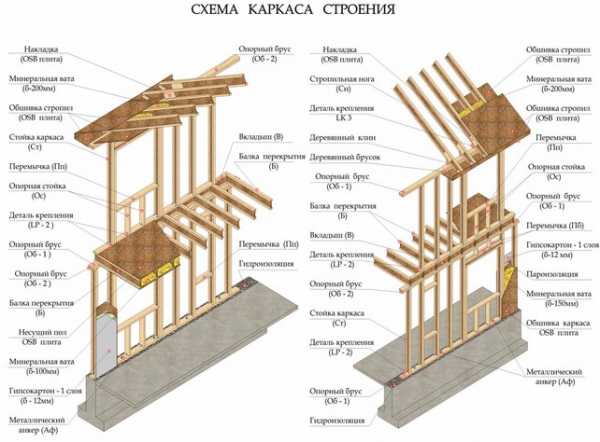

• сборка каркасного дома;
• настил пола.

Двутавровые деревянные балки имеют особое специальное сечение в виде буквы «Н», положенной на бок. Как правило, они производятся на современном импортном оборудовании с использованием высокотехнологичных процессов и материалов. Сухой и проклеенный брус используется для изготовления поясов – верхней и нижней плоскости балки. Для перемычки, называемой стойкой, используется, как было упомянуто выше, прессованная плита ОСБ. Пропитанная специальным клеем ОСБ основа придает балкам огнеупорность и водооталкиваемость, в соответствии со СНиП. Настил пола отлично проводится с использованием двутавровых балок, а изделия для сборки домовых каркасов имеют высокое качество и не деформируются за весь срок службы. Деревянные конструкции не подвержены коррозии, в отличие от металлических аналогов. Подбор изделий необходимой конфигурации и длины, как правило, происходит во время заказа двутавровых балок у производителя. Завод-изготовитель проверяет соответствие изделий сертификации, СНиП и заявленным размерам.

Преимущества

Перекрытия по деревянным балкам, собранные из двутавров из-за своего небольшого веса не оказывают значительную нагрузку на опоры, при этом сами имеют высокую нагрузочную способность. Легкие и прочные деревянные изделия, в отличие от железобетонных, не требуют применения тяжелой грузоподъемной техники. Использовать их можно при любых климатических условиях. Конструкции, возведенные из деревянных двутавров, выдерживают сильные шквалистые ветра и сейсмические волны. Полностью отвечают СНиП. Настил пола, например, с их помощью делается намного быстрее, полы не пружинят и не скрипят. Другие плюсы двутавровых балок:

• экологичные;
• огнеупорные;
• имеют длительный срок службы;
• повышенная прочность позволяет использовать на больших пролетах;
• отсутствие изменений геометрических параметров: скручивания, деформации, усыхания;
• полностью заменяет металлические элементы, обеспечивая ровный настил пола или перекрытие потолка;
• универсальное, многофункциональное использование;
• легкость и быстрота при монтаже;
• небольшой срок проведения работ, экономия за счет этого трудозатрат;
• возможность использования для настила пола без бетонной стяжки.

Двутавровые деревянные балки без труда распиливаются, не требуя специальных пил. Уникальная прочность двутавров, тем не менее, позволяет проделывать необходимые отверстия, а конструкция удобна для прокладки внутренних коммуникаций.

Важно!Деревянное перекрытие из двутавров строго выдерживает заданные размеры, не поддаваясь воздействию природных осадков и перепадов температур в течение всего срока эксплуатации.

Стоимость балок невысока и зависит от их длины и высоты в сечении. Чтобы возвести чердачное перекрытие по деревянным балкам, лучше использовать деревянные двутавры, это обезопасит ваш дом от усадки, трещин и продлит срок его службы.

Сравнительные характеристики

Для наглядности приведем сравнительную таблицу по основным параметрам с аналогичными металлическими и железобетонными изделиями, рассчитанным для площади в 200 квадратных метров. Из таблицы видно, что даст замена тяжелых металлических и железобетонных конструкций на двутавровые балки:

Распространенные виды двутавров

Каждый из производителей выпускает свои разновидности и типы двутавровых балок из дерева. Основные, соответствующие СНиП, разновидности представлены ниже:

1. Двутавровое изделие серии БП. Применяется в конструкциях межэтажных перекрытий при возведении зданий с пролетами до 9,0 м. Высота варьируется от 190 до 460 мм. Пояс (брус наверху и внизу конструкции) 40×90 мм. Стойка из ОСБ толщиной 12 мм. Предельная длина 9000 мм.
2. Двутавровое изделие серии БС. Применяется в качестве стропил. Диапазон высот выпускаемых изделий 190-410 мм, пояс 40×60, стойка 9.5мм, максимальная длина 8500мм.
3. Стенная стойка серии СС. Применяется для строительства каркасных домов по «канадской» технологии. Играют роль основной стойки для монтажа наружной стены и внутренних перегородок. Выпускаются изделия с высотой от 130 до 250 мм, пояс 40×45, стойка – 9.6 мм, максимальная длина 8500мм.

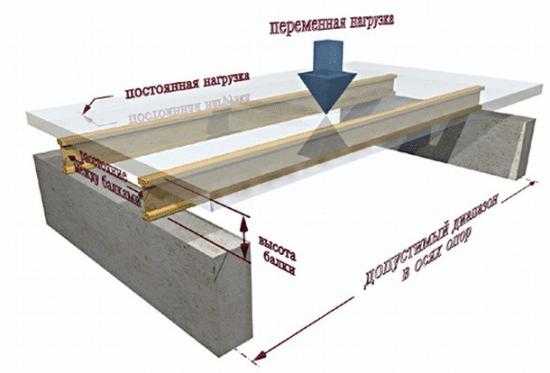

Расчет высоты сечения балок

Требования к межэтажным перекрытиям верхних этажей с мансардами изложены в СНиП II-25-80 «Деревянные конструкции». Для того чтобы правильно подобрать деревянные двутавровые балки по высоте, в соответствии с заданным назначением, необходимо знать величину расчетных нагрузок. Согласно СНиП, для использования балок в качестве перекрытий такая нагрузка составляет 400 кг на кв. метр, а для двутавров стропил– 220 кг на кв. метр. Одновременно, требования по относительному прогибу двутавров равняются 1/260, превышать которые не следует.

Совет!Высоту двутавров и дистанцию между ними необходимо подбирать, отталкиваясь от длины пролетов, при устройстве перекрытий.

Пролетом считается расстояние между двух точек опоры. Настил пола допускает меньшие нагрузки по СНиП, поскольку площадь опирания больше. На многих строительных сайтах существуют специальные калькуляторы, которые помогу рассчитать параметры для двутавровых балок.

Устройство полов деревянными двутаврами

Весьма эффективно использование деревянных двутавровых балок при устройстве полов. На качество полов существенно влияет правильный подбор балок и их опирание, вместе с грамотным монтажом несущих конструкций и сопутствующих элементов в соответствии со СНиП. Настил пола двутаврами делается за меньший срок, узлы конструкции получаются жесткими, а пол не скрипучим. Для устройства чернового пола рекомендуется использовать толстую половую доску, это повысит качество и снизит вибрацию. К двутаврам легко прибиваются все элементы настила, а их конструкция улучшает характеристику полов в доме и срок их эксплуатации. При использовании двутавровых балок с шагом один метр встает проблема чернового пола ОСБ. Плита и аналогичные ей материалы не подходят из-за вероятности слома или больших прогибов. Настил будет пружинить и раскачиваться. Для расстояний между балками в 1 метр лучше изготавливать обрешетку из толстой доски или бруса. Другой вариант усиления настила устройства – несколько слоев перекрытий, что значительно удорожает работы.

Совет!Наиболее оптимальным для полов с двутавровыми балками считается расстояние между ними в 400-600 мм. Тогда возможна замена на двутавры с меньшей высотой сечения.

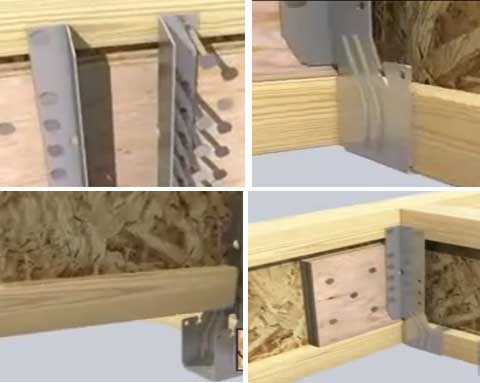

Крепление к двутавровой балке

Не рекомендуется использование саморезов, особенно черных, для крепления настила или других элементов к двутавровым балкам. Сталь, используемая для изготовления саморезов, не выдерживает нагрузок срезания и скалывания. Для фиксации чернового пола и прочих элементов специалисты рекомендуют гвозди и шурупы, желательно оцинкованные, они обеспечат длительный срок службы. Рассверливание балок не требуется, соединения пояса со стойкой надежные и жесткие, прибить или прикрутить к двутаврам элементы пола несложно. В заключение еще несколько слов о защите двутавров от огня, влаги и насекомых. Как правило, основная обработка происходит при изготовлении двутавровых балок. Биозащитными и огнеупорными составами хороший производитель, имеющие специальные службы, пропитывает изделия во время производства. От воздействия влажности и гниения рекомендуется дополнительно покрывать деревянные элементы краской или лаком, особенно, если двутавры используются во внешних конструкциях, не защищенных гидро- и пароизоляцией. Двутавровые балки из дерева.

Элементы лестницСпецифика выбора материалов для гидроизоляции

Элементы лестницОсновные тезисы о межэтажных перекрытиях

lestnitsygid.ru

Деревянная двутавровая балка своими руками

Двутавровая балка, как вид фасонного проката, с момента своего появления признана одним из самых крепких конструкционных элементов, поэтому ее применение в строительстве и машиностроении так распространено. Изначально двутавр выполнен из низколегированной стали, иногда из углеродистой, но прочность ему обеспечивает совсем не материал, а специфическая, до мелочей продуманная форма профиля.

Содержание:

1. Инженерные особенности двутавровой балки
2. Двутавровая деревянная балка для перекрытия
3. Производство и размеры двутавровой балки из дерева
4. Двутавровая усиленная балка, облегченная, их преимущества

Инженерные особенности двутавровой балки

применяя деревянный двутавр, можно одновременно решить сразу несколько задач

Применение двутавровой балки из металла определяется ее габаритами и способом изготовления, но спектр использования того инженерного элемента чрезвычайно широк — от строительства жилищного, до крепления шахтных тоннелей, строительства мостов, колонн, даже космических пусковых установок.

Двутавр обладает высочайшей прочностью на изгиб, кручение и сжатие, благодаря чему может выдерживать огромные нагрузки как вертикальные, так и горизонтальные.

Огромные возможность каркасного жилищного домостроения позволили наладить устройство недорогих и надежных домов, выполненных полностью из дерева и древесных материалов. Но двутавровая балка и здесь нашла себе место, правда уже не в металле, а в дереве. Практика и расчеты показали, что двутавр имеет большую стойкость к кручению, чем брус прямоугольного или квадратного сечения, а к тому же позволяет экономить дорогую древесину. Но при этом здание остается таким же экологически чистым, а двутавровая деревянная балка легкой, прочной и доступной.

Двутавровая деревянная балка для перекрытия

Деревянное строительство становится популярнее год от года и все чаще инженеры-строители применяют в разработках именно деревянную двутавровую балку. Она отлично вписывается в технические требования по прочности, а по легкости и стабильности ей равных практически нет. По крайней мере, среди натуральных материалов. Применяют деревянный профиль во многих случаях, но по ряду причин самыми популярными стали:

1. Деревянная балка для опалубки.
2.  Деревянный двутавр для устройства кровли.
3.  Для устройства перегородок и полов.
4.  Балки для устройства перекрытий.

В принципе, конструктивно эти виды балок мало чем отличаются, разница только в размерах и, как следствие, в принимаемой нагрузке. Двутавровые балки для устройства перекрытий имеют самое большое сечение, поскольку им предстоит выдерживать довольно высокие нагрузки. Принцип изготовления фасонного деревянного силового элемента всегда один, и сейчас мы коснемся некоторых особенностей изготовления и технологий, по которым изготавливается деревянная двутавровая балка своими руками.

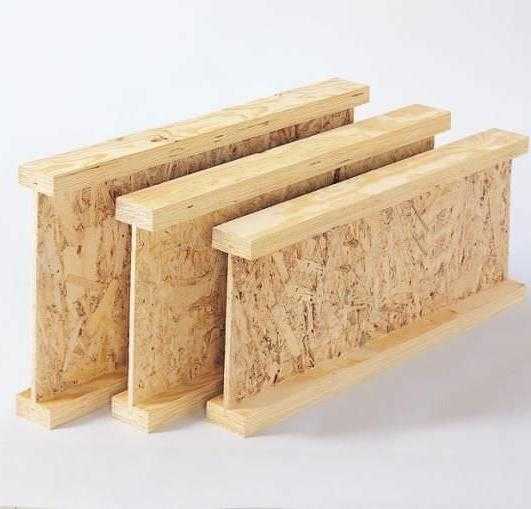

Производство и размеры двутавровой балки из дерева

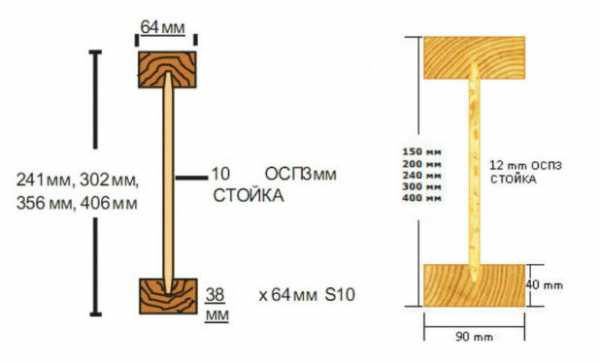

Деревянная двутавровая балка выполняется совершенно по другому принципу, чем металлическая, поскольку металлические двутавры, как правило, литые и только в редких случаях имеют сварную конструкцию. Деревянные балки состоят из трех частей:

•  Верхней планки.
•  Нижней планки.
• Стенки.

Каждая из этих деталей изготовлена отдельно, а только потом они собираются в единую конструкцию. Стенкой может служить либо ориентированно-стружечная плита, либо фанера, а планки могут быть выполнены из клееного бруса, из цельного массива дерева. Между собой три элемента соединяются при помощи системы пазов, а фиксируются клеем.

Для изготовления двутавра своими руками или на производстве применяют несколько станков или многофункциональных насадок, в зависимости от размера балки.

1.  Станок фрезеровочный. На производстве фрезер используют для выполнения канавки под крепление стенки (не более 10% от длины балки), но в домашних условиях для этих целей вполне подойдет даже небольшая циркулярная дисковая пила или ручная дисковая пила. Главное — подобрать пильной диск в соответствии с толщиной стенки.
2.  Станок для порезки фанеры или OSB-плиты. Кроме непосредственно точной порезки плиты или фанеры по размерам, необходимо выполнить точные срезы к краю полосы под углом 45 градусов.
3.  Установка для склейки. Она наносит клей на дно паза в брусе и на стенку. После этого конструкция собирается
4. Пресс для склейки. После сборки и склейки готовое изделие подается на сушку под прессом. Обычно под нагрузкой двутавр проводит около 5 минут, в зависимости от типа клея.
5. При таком промышленном способе сборки, балка двутавровая деревянная цена которой при сборке самостоятельно, ниже, производится с пристойной производительностью, поэтому крупные строительные организации все чаще прибегают не к изготовлению двутавра своими силами, а к покупке готового изделия. Для частных застройщиков, конечно, выгоднее собирать деревянную двутавровую балку своими руками.

Двутавровая усиленная балка, облегченная, их преимущества

Деревянная двутавровая балка имеет массу преимуществ перед другими силовыми конструкциями в первую очередь тем, что она лишена таких недостатков бруса из дерева, как кручение и прогиб. Никакая усушка или повышенное содержание влаги не сможет повлиять на линейные размеры и форму готового изделия. Поэтому полы всегда будут идеально ровными и без скрипов, а кровельные конструкции не подвержены деформации.

К тому же, с точки зрения конструктивной целесообразности применения деревянных двутавров стоит отметить их отличную адаптацию под любые коммуникационные сети, под любые нагрузки, главное — все правильно просчитать. Балка может быть как усиленной, если ей предстоит выдерживать нагрузки определенного характера, так и наоборот, облегченной, что позволит легко манипулировать параметрами конструкции.

А это в свою очередь, даст несомненный экономический эффект, кроме того, оптимальный расчет нагрузки и надежную конструкцию. Поэтому, применяя деревянный двутавр, можно одновременно решить сразу несколько задач, при этом сэкономив неплохую сумму.

stroydetali.com

Деревянная двутавровая балка. Технические характеристики, применение

Современными производителями ежедневно поставляется на отечественный рынок стройматериалов просто огромный ассортимент качественной продукции, среди которой в последнее время все большую популярность начали завоевывать двутавровые балки, обладающие особой формой сечения. Роль жесткости здесь играет фанера (то есть заготовка OSB), которая вклеена между брусками. Конструкционная склейка осуществляется при помощи специального клея для элементов из дерева, которые работают под значительными нагрузками. Двутавровая балка, технические характеристики ее мы рассмотрим далее, относится к лидерам наиболее современных и эффективных строительных конструкций.

Особенности двутавровой балки

Двутавровая балка технические характеристики имеет достаточно высокие. За счет своей особой конструкции, этот строительный материал приобретает повышенный уровень стойкости и жесткости, что делает возможным его использование в местах с большими нагрузками.

Применение двутавровых балок

Благодаря тому что двутавровая балка технические характеристики имеет самые положительные, она успешно применяется:

• в процессе изготовления межэтажных перекрытий;
• в качестве главного элемента в конструкции полов;
• для монтажа мансардной системы;
• для строительства крыши;
• в процессе возведения каркасного строения;
• в качестве каркаса для опалубочной системы (балка опалубки).

В каждом из вариантов применения данный стройматериал выступает в качестве основного элемента, потому как он принимает на себя весьма немалые нагрузки.

Возможность применять строительные элементы нового поколения открывает великое множество перспектив в строительной области и помогает решить множество проблем, которые связаны с экологией, высокой ценой материалов, большой стоимостью работ, а также элементарной нехваткой времени.

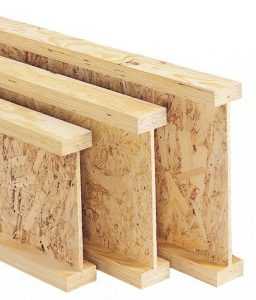

Деревянные двутавровые балки: характеристика и особенности

Любой из строительных элементов может характеризоваться как с положительной, так и с отрицательной стороны. У балок двутавровых деревянных есть целый ряд недостатков, однако обладание многими достоинствами позволяет выгодно выделить данный материал среди остальных.

Двутавровые балки технические характеристики имеют следующие:

• Способность выдерживать огромную нагрузку. Этому способствует характерное двутавровое сечение, обладающее повышенной характеристикой по сравнению с прямоугольными или круглыми сечениями. Кроме того, двутавровые балки, технические характеристики которых обладают высокой нагрузочной способностью, могут иметь самые разные размеры, что дает возможность выбора оптимальной длины для перекрытия большого пролета.
• Простой процесс монтажа. За счет особой конструкции изделия и небольшой массы можно быстро и просто произвести монтажные работы без использования грузоподъемного механизма. Вес балок двутавровых значительно меньше, нежели у железобетонного или металлического изделия, по этой причине работа с такими материалами существенно удешевляется и упрощается.
• Экономичная целесообразность. За счет относительно малой высоты сечения двутавровых балок перекрытия древесина расходуется более экономно.
• Низкий уровень теплопроводности. По сравнению с изделием из стали или железобетона, деревянные конструкции задерживают тепло и препятствуют проникновению холода.

Размеры материала позволяют без труда справиться с нагрузкой, придают и другие отличительные технические свойства, за счет которых длительная эксплуатация и высочайшая нагрузка на двутавровые балки не приводит к изменению геометрических ее параметров, не вызывает деформации и растрескивания, что существенно продлевает срок службы самой конструкции.

Двутавровая балка: технические характеристики

Отличительные технические характеристики материала могут проявляться исключительно при правильном их использовании их при строительстве и соблюдении правил эксплуатации. Прежде чем возводить перекрытие, следует осуществить правильный расчет двутавровых балок на размеры сечений, изгибы и нагрузку (с учетом собственной), правильно подобрать соответствующую опору и крепежный элементы.

Двутавровая балка (двутавр) по стандарту ГОСТ и СТО АСЧМ регламентируется так: ГОСТ — 26020-83, СТО АСЧМ 20-93.

Что следует учитывать при установке двутавровых балок

Опытным строителям известно, что для перекрытия более длинного пролета может потребоваться брус с большими поперечными сечениями — чтобы конструкции не прогибались под нагрузкой. Обязательно в процессе установки устройства перекрытия учитывать, что в результате изгиба основные нагрузочные силы воздействуют на нижние пояса бруса, работающие главным образом на растяжение. Если стенки не просчитаны или расчеты окажутся ошибочными, то в результате изгиба они потеряют свою устойчивость, и полы получатся некачественными, «играющими». Сделать правильные расчеты и избежать в будущем прогибов двутавровых балок может только специалист.

fb.ru
