Расчет давления бетона на стенки опалубки

При расчетах опалубки первостепенной задачей является определение нагрузки, которая будет оказываться на её комплекс. Получение расчетных данных происходит с учетом множества факторов, среди которых: вес комплектующих опалубки, вес бетонной смеси, масса армирующих элементов, а также суммарный вес лесов и рабочих, задействованных при заливке. Кроме того, для обеспечения устойчивости конструкции и расчета требуемого количества подпорных элементов необходимо вычислить показатель ветровой нагрузки. В целом нагрузку, испытываемую опалубкой подразделяют на вертикальную и горизонтальную.

Расчет максимального бокового давления бетона на стенки опалубки

Способ уплотненияРасчетные формулы для определения максимального бокового давления бетонной смеси, кПаПределы применения формулы
С помощью вибраторов:P = γH
P = γ(0,27 + 0,78)К1К2
внутреннихН ≤ R
ν < 0,5
ν ≥ 0,5 при условии, что H ≥1 м
наружныхH ≤ 2R1
ν < 4,5
ν > 4,5 при условии,
что Н > 2 м

где:

  • Р — максимальное боковое давление бетонной смеси, кПа;
  • γ  — объемная масса бетонной смеси, кг/м³;
  • Н — высота уложенного слоя бетонной смеси, оказывающего давление на опалубку, м;
  • ν — скорость бетонирования конструкции, м/ч;
  • R, R1 — соответственно радиусы действия внутреннего и наружного вибратора, м;
  • K1 — коэффициент, учитывающий влияние консистенции бетонной смеси: для жесткой и малоподвижной смеси с осадкой конуса 0-2 см — 0,8; для смесей с осадкой конуса 4-6 см — 1; для смесей с осадкой конуса 8-12 см — 1,2.
  • K2 — коэффициент для бетонных смесей с температурой: 5-7°С — 1,15; 12-17°С — 1; 28-32°С — 0,85.

Вертикальная нагрузка

Под данным понятием подразумевается суммарная нагрузка, оказываемая на опорные элементы вертикальных опалубочных систем со стороны конструкционных элементов, заливочной смеси и других рабочих факторов. К расчетным компонентам вертикальной нагрузки относят:

  • Суммарный вес комплекса опалубочных элементов. Вес каждой комплектующей части указан в технической документации. При использовании опалубки из дерева масса высчитывается по константам, утвержденным в СНИП: 800 кг/куб.м. – для дерева лиственных пород, 600 кг/ куб.м. – для хвойных сортов древесины.
  • Масса армирующих элементов. Указывается в проектных данных или вычисляется по константе для ж/б конструкций, равной 100 кг/м3 (при отсутствии точных данных).
  • Нагрузка, оказываемая транспортом и живой рабочей силы. Номенклатурное значение данного показателя может отличаться для расчета конкретных элементов опалубки или их комплекса. В данном случае рассматриваются значения в 1,5 кПа и 2,5 кПа соответственно.
  • Масса бетона — высчитывается по фактическому весу компонентов или с использованием номенклатурных данных, для бетонных смесей с щебнем или гравием (2500 кг/ куб.м.).

Горизонтальная нагрузка

К данному комплексу влияющих факторов относятся:

  • нагрузка ветровая, чье значение высчитывается по СНиП 2.01.07-85;
  • показатель давления бетона на стенки опалубки, для расчета которого применяется следующая формула:

Дб = мВ где,

  • Дб – искомый показатель давления бетона кПа;
  • м — объемная масса бетонной смеси, кг/м3;
  • В — высота слоя бетона, м.

Горизонтальна нагрузка на боковую опалубку

Способ подачи бетонной смеси
в опалубку		Горизонтальная
нагрузка на боковую опалубку, кПа
Спуск по лоткам и хоботам, а также непосредственно из бетоноводов4
Выгрузка из бадей емкостью, м³:
от 0,2 до 0,8
св. 0,8		4
6

Также к горизонтальным относят вибронагрузки, возникающие при уплотнении бетонной смеси специальными вибрационными инструментами.

Давление бетона на стенки опалубки и принятие решений

При определении показателя давления бетона выбор опалубочной системы значительно упрощается, ведь данный фактор является одним из основополагающих. При использовании деревянных опалубок приходилось учитывать показатель прогиба, в случае с металлическими системами, он не играет столь важной роли. Важные данные, касающиеся расчета опалубки, указаны в ГОСТР 52085-2003.

Профессиональные строители и инженеры рекомендуют оставлять запас прочности для любой опалубочной системы, учитывая сезонный фактор и изменяющиеся погодно-технические условия, возможные в процессе монтажа опалубки и застывания отливки. Идеальным решением, для осуществления расчетов с учетом всех имеющихся норм и правил, будет обращение в компанию, профессионально занимающуюся соответствующим видом деятельности.

Обращайтесь в специализированную компанию для проведения точных расчетов нагрузки бетона на стенки опалубки

09.11.2016

opalubka-expert.ru

Расчет давления бетона на стенки опалубки

Расчет давления бетона на стенки опалубки

При расчетах опалубки первостепенной задачей является определение нагрузки, которая будет оказываться на её комплекс. Получение расчетных данных происходит с учетом множества факторов, среди которых: вес комплектующих опалубки, вес бетонной смеси, масса армирующих элементов, а также суммарный вес лесов и рабочих, задействованных при заливке. Кроме того, для обеспечения устойчивости конструкции и расчета требуемого количества подпорных элементов необходимо вычислить показатель ветровой нагрузки. В целом нагрузку, испытываемую опалубкой подразделяют на вертикальную и горизонтальную.

Расчет максимального бокового давления бетона на стенки опалубки

  • Р — максимальное боковое давление бетонной смеси, кПа,
  • γ — объемная масса бетонной смеси, кг/м³,
  • Н — высота уложенного слоя бетонной смеси, оказывающего давление на опалубку, м,
  • ν — скорость бетонирования конструкции, м/ч,
  • R, R1 — соответственно радиусы действия внутреннего и наружного вибратора, м,
  • K1 — коэффициент, учитывающий влияние консистенции бетонной смеси: для жесткой и малоподвижной смеси с осадкой конуса 0-2 см — 0,8, для смесей с осадкой конуса 4-6 см — 1, для смесей с осадкой конуса 8-12 см — 1,2.
  • K2 — коэффициент для бетонных смесей с температурой: 5-7°С — 1,15, 12-17°С — 1, 28-32°С — 0,85.

Вертикальная нагрузка

Под данным понятием подразумевается суммарная нагрузка, оказываемая на опорные элементы вертикальных опалубочных систем со стороны конструкционных элементов, заливочной смеси и других рабочих факторов. К расчетным компонентам вертикальной нагрузки относят:

  • Суммарный вес комплекса опалубочных элементов. Вес каждой комплектующей части указан в технической документации. При использовании опалубки из дерева масса высчитывается по константам, утвержденным в СНИП: 800 кг/куб.м. – для дерева лиственных пород, 600 кг/ куб.м. – для хвойных сортов древесины.
  • Масса армирующих элементов. Указывается в проектных данных или вычисляется по константе для ж/б конструкций, равной 100 кг/м3 (при отсутствии точных данных).
  • Нагрузка, оказываемая транспортом и живой рабочей силы. Номенклатурное значение данного показателя может отличаться для расчета конкретных элементов опалубки или их комплекса. В данном случае рассматриваются значения в 1,5 кПа и 2,5 кПа соответственно.
  • Масса бетона — высчитывается по фактическому весу компонентов или с использованием номенклатурных данных, для бетонных смесей с щебнем или гравием (2500 кг/ куб.м.).

Горизонтальная нагрузка

К данному комплексу влияющих факторов относятся:

  • нагрузка ветровая, чье значение высчитывается по СНиП 2.01.07-85,
  • показатель давления бетона на стенки опалубки, для расчета которого применяется следующая формула:

Дб = мВ где,

  • Дб – искомый показатель давления бетона кПа,
  • м — объемная масса бетонной смеси, кг/м3,
  • В — высота слоя бетона, м.

Горизонтальна нагрузка на боковую опалубку

Расчет давления бетона на стенки опалубки
Расчет давления бетона на стенки опалубки При расчетах опалубки первостепенной задачей является определение нагрузки, которая будет оказываться на её комплекс. Получение расчетных данных

Источник: opalubka-expert.ru

Как зависит Давление бетона на стенки опалубки от толщины стены

Достаточно часто встречается ситуация, когда встает следующий вопрос на стройке: «У меня толщина стенки 1м, представляешь какое там давление на опалубку. Это тебе не стенка 25см толщиной…»
Хотелось бы немного прояснить ситуацию:
Этим вопросом мы озадачивались в 6 классе средней школы, когда изучали закон Паскаля, который гласит:

«Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях»
А свежеуложенный бетон при вибрировании – это и есть жидкость.
Гидростатическое давление внутри жидкости на любой глубине не зависит от формы сосуда, в котором находится жидкость, и равно произведению плотности жидкости, ускорения свободного падения и глубины, на которой определяется давление: P= ρgh.
Не имеет значения толщина бетоннируемой стены. Давление на опалубку стен будет зависеть только от высоты бетонируемой стены. Т.е. давление бетона на глубине, допустим, 2м на опалубку при толщине стены 1,0м и давление бетона на опалубку при толщине стены 0,25м будет одинаковым! Такое же давление создается на низ (дно) стены.
Приведём пример для наглядности.
Допустим имеем резервуар квадратной формы в плане 1×1м и высотой 10м. Какое давление оказывает вода на основание?
P= ρgh =1000*9.8*10=98кПа=98000Н/кв.метр
Масса воды в резервуаре?
m=(1х1х10)х1000=10000кг=10т
Сила с которой вода давит на дно резервуара? F=mg
F= mg=10000*9.8=98000Н=98кН
ВСЁ СХОДИТСЯ.

А если тот же резервуар, но размерами 0.5м х 1.0м х 10м?

P= ρgh =1000*9.8*10=98кПа=98000Н/кв.метр
m=(1х0.5х10)х1000=50000кг=5т
F=5000*9.8=49000Н=49кН
По Вашему тут косяк? – но ведь если через силу вычислить давление:
P’=F/S=49кН/0.5=98кПа
– такое же давление будет и в случае если резервуар имеет поперечное сечение 10х10см.

Наша задача про свежеуложенный бетон – точно такая же.

Как зависит Давление бетона на стенки опалубки от толщины стены
Как зависит Давление бетона на стенки опалубки от толщины стены Достаточно часто встречается ситуация, когда встает следующий вопрос на стройке: «У меня толщина стенки 1м, представляешь какое там

Источник: kronosrent.com

Боковое давление бетона на опалубку.

Боковое давление может быть уподоблено гидростатическому давлению жидкости с объемным весом. Распространению давления ставится предел глубины, ограниченный слоем бетона, укладываемого в течение 4 час, так как предполагается, что дальше, вследствие уменьшения подвижности бетонной смеси, давление ее на этой точке стабилизируется.

Опыты инженера С. П. Степанова. Опыты производились в условиях строительства гидроузла при уплотнении бетонной смеси без вибрации. Степанов отмечает следующие явления: Приведенные не отражают полностью влияния всех перечисленных выше факторов на величину и характер давления и в настоящее время уже не могут удовлетворять требованиям проектирования опалубки массивных гидросооружений. Ни одна из этих не принимает во внимание явление остаточного давления, в то время как учет его позволяет сильно разгрузить опалубочную конструкцию в целом. С другой стороны, некоторые из показывают заниженные величины максимального давления в сравнении с теми, которые наблюдались при производстве опытов.

Рассматривая можно установить следующее. В первом случае величина давления является функцией объемного веса смеси и толщины ее слоя, ограничиваемого радиусом действия вибратора р. Составленные только для бетона определенного состава и консистенции, достаточно полно отражают характер давления смеси в условиях бетонирования гидротехнических массивов, но не отвечают полностью современным требованиям, будучи предназначены для смеси, уплотняемой вручную. Как результат наблюдений над колоннами малого сечения, естественно, не отражают многих особенностей, характерных для массивного бетона. Как следует из изложенного выше, в настоящее время еще нет рабочих, по которым можно было бы достаточно точно определять боковое давление бетонной смеси с учетом всех факторов, влияющих на его величину и характер. Задачей исследователей является восполнение этого пробела. ТУ предусматривают следующие нагрузки, учет которых обязателен при расчете опалубки. 1. Вертикальные. а) Собственный вес опалубки и поддерживающих конструкций должен определяться по чертежам, при объемном весе древесины 600 кг/м3.

Ввиду незначительной величины собственного веса опалубки гидротехнических массивов в сравнении-с нагрузками от бетона, его можно приближенно принимать. Расчетные комбинаций нагрузок следует назначать в соответствии с указаниями. При производстве бетонных работ в воде приведенный выше перечень нагрузок на опалубку изменяется и дополняется. При бетонировании под водой уменьшаются нагрузки от веса бетона, арматуры, опалубки, уменьшается и боковое давление бетона. В некоторых случаях приходится учитывать нагрузки от удара волны. Запас прочности несущих элементов опалубки (кроме инвентарной) может быть несколько снижен в сравнении с запасом, принимаемым при расчете постоянных и даже временных и вспомогательных сооружений. Проверка прогиба опалубки производится только на основную нагрузку (собственный вес опалубки и боковое давление или вес бетонной смеси). Максимальный прогиб опалубки наружных поверхностей бетона не должен превышать 7400 пролета рассчитываемого элемента. Максимальный прогиб опалубки межблочных граней, а также поверхностей бетона, скрытых обратной засыпкой или водой, принимается равным 1/250 пролета.

Боковое давление бетона на опалубку
Боковое давление бетона на опалубку. Боковое давление может быть уподоблено гидростатическому давлению жидкости с объемным весом. Распространению давления ставится предел глубины, ограниченный

Источник: uprava-mitino.ru

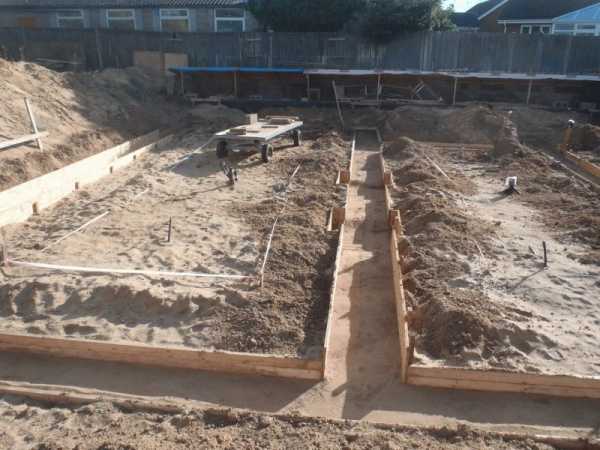

Расчет допустимой нагрузки на опалубку

При устройстве съёмной опалубки своими руками очень важно знать, как правильно рассчитывается нагрузка на опалубку. Совершенно точно выполнить расчет не может ни один специалист, но, тем не менее, попробуем разобраться в этом вопросе.

Какие факторы влияют на прочность опалубки

Следует учитывать, что слишком много факторов влияют на конструкцию щитового ограждения. Например:

  • Расчет прочности материала для сооружения конструкции. Все знают, что не бывает абсолютно одинаковых досок. И их качество зависит от наличия сучков, степени просушки и прочее.

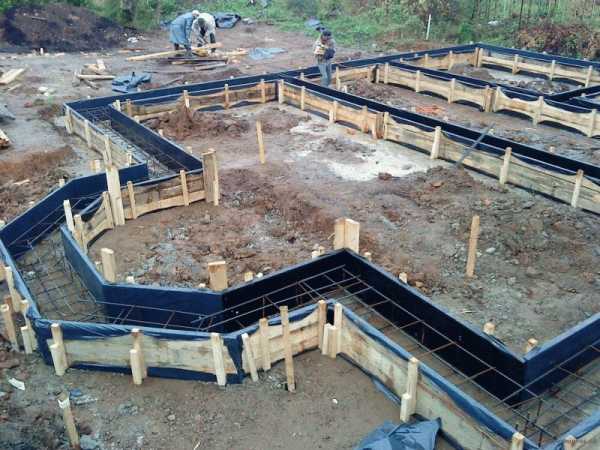

  • Деревянный щит опалубки

Правильный расчет марки и свойств бетона. Бетон может иметь разную консистенцию. Это напрямую зависит от соотношения компонентов, которые в него входят. Также следует учитывать скорость заливки смеси, способ его трамбовки и армирования.

  • От климатических условий. В холод и жару доски имеют разные показатели прочности. Если доски сухие, они способны выдержать большее давление, чем влажные.

    • Также необходимо уделить внимание такому понятию, как прогиб опалубки. Он разный для определённых частей конструкции. Например, для верхней части, которая находится над уровнем земли, прогиб составляет не более 1/400 длины конструкции. Для нижней части – 1/250 этой длины. Конечно же, таких результатов достичь очень сложно. Поэтому лучше перестраховаться и использовать материал покрепче.

    Лучше всего опалубку делать с определённым запасом прочности и ни в коем случае не надеяться на то, что может быть и выдержит.

    Монолитный ленточный фундамент – очень ответственная конструкция. Поэтому расчет нагрузки опалубки основывается на определённых требованиях:

    • Надёжность и способность выдержать динамические нагрузки.
    • Простота в сборке и разборке деревянной конструкции.
    • Отсутствие перегиба конструкции.
    • Безопасность при выполнении работ.

    Виды нагрузок на опалубку

    Все нагрузки на опалубку определяет ГОСТР 52085-2003. Что же следует учитывать при расчете стенок и укреплений щитового ограждения для фундамента?

    Заливка смеси в опалубку

    В первую очередь вертикальные нагрузки:

    • Непосредственно расчет веса самой опалубки и лесов. Вес одного кубометра лесоматериалов составляет: хвойные породы – 600 кг, лиственные – 800 кг, фанера – 1000 кг.
    • Масса бетонной смеси. Один кубометр тяжёлого бетона весит 2500 кг.
    • Вес арматуры – один кубометр составляет 100 кг.
    • Нагрузки оборудования подачи смеси, её трамбовки считаются равными 2500 Па.

    Следующие виды нагрузок, горизонтальные:

    • Ветровые нагрузки определяет СНиП 2.01.07-85.
    • По специальным формулам расчета определают давление свежего бетона.
    • Нагрузки от механизма подачи бетона: если смесь выгружается по лоткам – 4000 Па, из ковша ёмкостью до 0,8 куб. м. – 4000 Па, свыше 0,8 куб. м. – 6000 Па, при подаче с помощью бетононасоса – 8000 Па.
    • Нагрузка при трамбовке бетона – 4000 Па.

    Основная нагрузка – это давление бетонной смеси. Так как первоначальный вид бетона – это жидкость, то он оказывает на стенки конструкции гидростатическое давление и зависит от высоты заливаемой смеси. В процессе схватывания бетона давление уменьшается. Таким образом, расчет нагрузки на стенки зависит от скорости схватывания смеси.

    Как выбрать материал для опалубки

    Следует следить за тем, чтобы поверхность внутри щитового ограждения была как можно ровнее. Особое внимание при выборе леса для щитового ограждения следует уделить его длине и толщине. Расчет длины зависит от размеров траншеи для фундамента. Щиты должны немного выступать за пределы границ фундамента. Так как бетон создаёт достаточно высокое давление на стенки деревянной конструкции, то доски выбирают такой толщины, при которой щиты способны выдержать эту нагрузку. Оптимальной шириной доски для монтажа оградительной конструкции считается – 25–50 мм.

    Можно применять лесоматериалы и большей толщины, но, ни в коем случае, нельзя использовать тонкие доски. Конструкция может не выдержать, а исправлять погрешности при заливке фундамента, очень трудоёмкое и дорогое удовольствие.

    Допустимые отклонения опалубки

    Как и при любых других технологиях, в монтаже опалубки допускаются определённые отклонения, которые определяет СНиП Ш-15-76.

    • Во время установки конструкции: отклонение от оси – 0,15 см, от оси отдельных щитовых конструкций – 1,1 длины пролёта.
    • Отклонения от вертикали: по высоте одного метра допускается отклонение 0,5 см, по всей высоте до 2 см.
    • Неровность опалубки на длину до двух метров – 0, 3 см.
    • Отклонения разборных щитов по длине и ширине: до одного метра – 0,3 см, более одного метра – 0,4 см. По диагонали – 0,5 см.
    • Отклонение кромки щита – 0,4 см.

    К скрытым отклонениям относится уровень основания траншеи и качество его подготовки.

    Снижение сцепления бетона с опалубкой

    Проблемы могут возникнуть при разборке щитовой конструкции из-за сцепки бетона с используемым материалом. На силу сцепки влияют несколько факторов: усадка смеси, неровность и пористость материала. Бетон больше сцепляется с деревом и металлом, меньше с пластмассой. Для того чтобы уменьшить сцепку, необходимо учесть некоторые факторы для правильного расчета этой величины:

    • Поверхность конструкции формируют из гладких материалов.
    • После монтажа опалубки и перед заливкой бетона на внутреннюю поверхность конструкции наносят специальную смазку.

    Использование смазок резко снижает величину сцепления смеси с опалубкой. Например, при обработке смазкой стальной опалубки сцепление с бетоном по истечении суток уменьшается в 4–5 раз.

    Расчет допустимой нагрузки на опалубку
    Перед заливкой важно сделать расчет давления бетона на стенки. Допустимая нагрузка на опалубку рассчитывается исходя из материала и толщины стенок.

    Источник: fundamentaya.ru

    Вопрос №27 — Как провести расчет давления бетона на опалубку?

    Александр Баловский из Архангельска спрашивает:

    Как правильно провести расчет давления бетона на опалубку? Какие параметры влияют на этот расчет, что нужно учесть?

    Ответ нашего специалиста:

    Рассчитывая опалубку, важно определить все параметры, влияющие на ее прочность и устойчивость. Расчетные данные получают, учитывая все факторы влияния, в числе которых вес:

    • дополнительного оборудования,
    • бетонной смеси,
    • арматуры,
    • лесов и укладчиков, выполняемых работы по заливке.

    Для обеспечения прочности и надежности вычисляют и ветровое влияние на конструкцию.

    Вычисление боковой нагрузки

    Расчет этого значения зависит от способа уплотнения. Формула выглядит так: P = γH, P = γ(0,27 + 0,78)К1К2, если используются укладочные вибраторы. Если они внутренние, пределы использования формулы составляют:

    • Н ≤ R,
    • ν 4,5 в случае, если Н > 2 м.

    Здесь Р – максимальное давление раствора в кПа, γ – объемно-весовые показатели бетонной заливки в кг/м 3 , Н – высота слоя материала в метрах, ν – скорость заливки материала, м/ч, R, R1 – радиусы работы внутреннего и наружного вибратора в метрах. Если заливка малоподвижная, жесткая, с параметром осадки конуса от нуля до двух см, К1 принимает значение 0,8. Если от 4 до 6 см – К1=1. При осадке конуса от 8 до 12 см К1 = 1,2.

    К2 зависит от температуры состава и принимает значение 1,15 при температуре от 5 до 7 о С, 1 при температуре от 12 до 17, 0,85 при диапазоне от 28 до 32 градусов по Цельсию.

    Вертикальная и горизонтальная нагрузка

    Это воздействие деталей конструкции и заливочной массы на вертикальную конструкцию. Вычисление зависит от:

    • общего веса элементов сооружения,
    • массы армирующих конструкций,
    • числа рабочих и транспорта,
    • объемно-весовых характеристик бетона.

    Горизонтальная нагрузка включает ветровую, а также воздействие уложенного слоя на возделанные стенки. Чтобы провести этот расчет давления бетона на опалубку, следует умножить объемную массу укладываемого материала на высоту уложенного слоя. Полученное значение – в кПа. Воздействие воздушных потоков рассчитывается по СНиПам.

    Определив указанные показатели, значительно проще выбрать опалубочную систему. Рекомендуется проводить расчеты, оставляя запас на прочность для любой выбранной системы – он поможет учесть фактор сезонности и изменение погодных условий во время монтажа и застывания растворе.

    Вопрос №27 – Как провести расчет давления бетона на опалубку?
    Расчет давления бетона на опалубку осуществляется по совокупности горизонтальной и вертикальной нагрузок, масс материалов и инструментов.

    Источник: specnavigator.ru

    postroifundament.ru

    Как рассчитать давление бетона на опалубку


    Александр Баловский из Архангельска спрашивает:

    Как правильно провести расчет давления бетона на опалубку? Какие параметры влияют на этот расчет, что нужно учесть?

    Ответ нашего специалиста:

    Рассчитывая опалубку, важно определить все параметры, влияющие на ее прочность и устойчивость. Расчетные данные получают, учитывая все факторы влияния, в числе которых вес:

    • дополнительного оборудования;
    • бетонной смеси;
    • арматуры;
    • лесов и укладчиков, выполняемых работы по заливке.

    Для обеспечения прочности и надежности вычисляют и ветровое влияние на конструкцию.

    Вычисление боковой нагрузки

    Расчет этого значения зависит от способа уплотнения. Формула выглядит так: P = γH, P = γ(0,27 + 0,78)К1К2, если используются укладочные вибраторы. Если они внутренние, пределы использования формулы составляют:

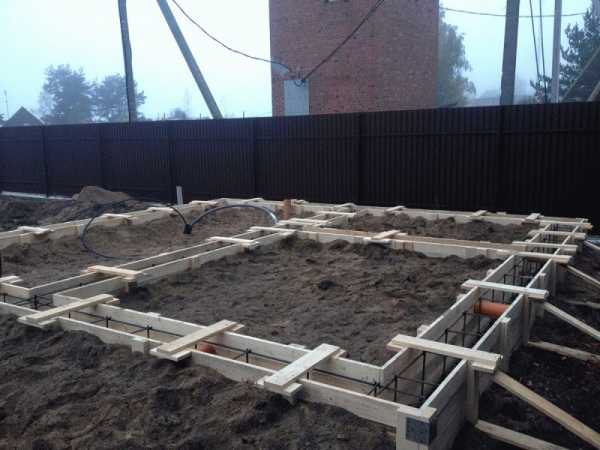

    Расчет и конструирование опалубки

    • Н ≤ R;
    • ν < 0,5;
    • ν ≥ 0,5 в случае, если H ≥1 м.

    Если укладка производится с помощью наружных вибраторов, пределы использования формулы такие:

    • H ≤ 2R1
    • ν < 4,5
    • ν > 4,5 в случае, если Н > 2 м.

    Здесь Р – максимальное давление раствора в кПа, γ – объемно-весовые показатели бетонной заливки в кг/м3, Н – высота слоя материала в метрах, ν – скорость заливки материала, м/ч, R, R1 – радиусы работы внутреннего и наружного вибратора в метрах. Если заливка малоподвижная, жесткая, с параметром осадки конуса от нуля до двух см, К1 принимает значение 0,8. Если от 4 до 6 см – К1=1. При осадке конуса от 8 до 12 см К1 = 1,2.

    К2 зависит от температуры состава и принимает значение 1,15 при температуре от 5 до 7 оС, 1 при температуре от 12 до 17, 0,85 при диапазоне от 28 до 32 градусов по Цельсию.

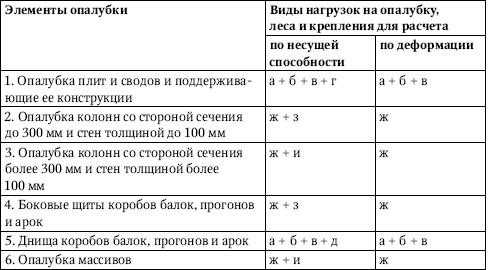

    Расчет нагрузки на опалубку

    Вертикальная и горизонтальная нагрузка

    Это воздействие деталей конструкции и заливочной массы на вертикальную конструкцию. Вычисление зависит от:

    • общего веса элементов сооружения;
    • массы армирующих конструкций;
    • числа рабочих и транспорта;
    • объемно-весовых характеристик бетона.

    Горизонтальная нагрузка включает ветровую, а также воздействие уложенного слоя на возделанные стенки. Чтобы провести этот расчет давления бетона на опалубку, следует умножить объемную массу укладываемого материала на высоту уложенного слоя. Полученное значение – в кПа. Воздействие воздушных потоков рассчитывается по СНиПам.

    Определив указанные показатели, значительно проще выбрать опалубочную систему. Рекомендуется проводить расчеты, оставляя запас на прочность для любой выбранной системы – он поможет учесть фактор сезонности и изменение погодных условий во время монтажа и застывания растворе.

    Видео: Как рассчитать бетон


    specnavigator.ru

    Зависимость давления бетона на стенки опалубки от толщины стены

    Достаточно часто встречается ситуация, когда встает следующий вопрос на стройке: «У меня толщина стенки 1м, представляешь какое там давление на опалубку??? Это тебе не стенка 25см толщиной…»
    Хотелось бы немного прояснить ситуацию:
    Этим вопросом мы озадачивались в 6 классе средней школы, когда изучали закон Паскаля, который гласит:
    «Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях»
    А свежеуложенный бетон при вибрировании – это и есть жидкость.
    Гидростатическое давление внутри жидкости на любой глубине не зависит от формы сосуда, в котором находится жидкость, и равно произведению плотности жидкости, ускорения свободного падения и глубины, на которой определяется давление: P= ρgh.
    Не имеет значения толщина бетоннируемой стены. Давление на опалубку стен будет зависеть только от высоты бетонируемой стены. Т.е. давление бетона на глубине, допустим, 2м на опалубку при толщине стены 1,0м и давление бетона на опалубку при толщине стены 0,25м будет одинаковым! Такое же давление создается на низ (дно) стены.
    Приведём пример для наглядности.
    Допустим имеем резервуар квадратной формы в плане 1×1м и высотой 10м. Какое давление оказывает вода на основание?
    P= ρgh =1000*9.8*10=98кПа=98000Н/кв.метр
    Масса воды в резервуаре?
    m=(1х1х10)х1000=10000кг=10т
    Сила с которой вода давит на дно резервуара? F=mg
    F= mg=10000*9.8=98000Н=98кН
    ВСЁ СХОДИТСЯ.

    А если тот же резервуар, но размерами 0.5м х 1.0м х 10м?

    P= ρgh =1000*9.8*10=98кПа=98000Н/кв.метр
    m=(1х0.5х10)х1000=50000кг=5т
    F=5000*9.8=49000Н=49кН
    По Вашему тут косяк? – но ведь если через силу вычислить давление:
    P’=F/S=49кН/0.5=98кПа
    — такое же давление будет и в случае если резервуар имеет поперечное сечение 10х10см.

    Наша задача про свежеуложенный бетон – точно такая же.

    kronosrent.com

    Допустимая нагрузка на опалубку: расчет давления

    • Монтаж фундамента
      • Выбор типа
      • Из блоков
      • Ленточный
      • Плитный
      • Свайный
      • Столбчатый
    • Устройство
      • Армирование
      • Гидроизоляция
      • После установки
      • Ремонт
      • Смеси и материалы
      • Устройство
      • Устройство опалубки
      • Утепление
    • Цоколь
      • Какой выбрать
      • Отделка
      • Устройство
    • Сваи
      • Виды
      • Инструмент
      • Работы
      • Устройство
    • Расчет

    Поиск

    Фундаменты от А до Я.
    • Монтаж фундамента
      • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

        Фундамент под металлообрабатывающий станок

        Устройство фундамента из блоков ФБС

        Заливка фундамента под дом

        Характеристики ленточного фундамента

    • Устройство
      • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

        Устранение трещин в стенах фундамента

        Как армировать ростверк

        Необходимость устройства опалубки

        Как сделать гидроизоляцию цоколя

    • Цоколь
      • ВсеКакой выбратьОтделкаУстройство

        Отделка фундамента камнем

        Выбор цокольной плитки для фасада

        Что такое цоколь

        Как закрыть винтовые сваи

    • Сваи

    fundamentaya.ru

    Боковое давление бетона на опалубку. — Мой личный опыт

    Боковое давление может быть уподоблено гидростатическому давлению жидкости с объемным весом. Распространению давления ставится предел глубины, ограниченный слоем бетона, укладываемого в течение 4 час, так как предполагается, что дальше, вследствие уменьшения подвижности бетонной смеси, давление ее на этой точке стабилизируется.

    Опыты инженера С. П. Степанова. Опыты производились в условиях строительства гидроузла при уплотнении бетонной смеси без вибрации. Степанов отмечает следующие явления: Приведенные не отражают полностью влияния всех перечисленных выше факторов на величину и характер давления и в настоящее время уже не могут удовлетворять требованиям проектирования опалубки массивных гидросооружений. Ни одна из этих не принимает во внимание явление остаточного давления, в то время как учет его позволяет сильно разгрузить опалубочную конструкцию в целом. С другой стороны, некоторые из показывают заниженные величины максимального давления в сравнении с теми, которые наблюдались при производстве опытов.

    Рассматривая можно установить следующее. В первом случае величина давления является функцией объемного веса смеси и толщины ее слоя, ограничиваемого радиусом действия вибратора р. Составленные только для бетона определенного состава и консистенции, достаточно полно отражают характер давления смеси в условиях бетонирования гидротехнических массивов, но не отвечают полностью современным требованиям, будучи предназначены для смеси, уплотняемой вручную. Как результат наблюдений над колоннами малого сечения, естественно, не отражают многих особенностей, характерных для массивного бетона. Как следует из изложенного выше, в настоящее время еще нет рабочих, по которым можно было бы достаточно точно определять боковое давление бетонной смеси с учетом всех факторов, влияющих на его величину и характер. Задачей исследователей является восполнение этого пробела. ТУ предусматривают следующие нагрузки, учет которых обязателен при расчете опалубки. 1. Вертикальные. а) Собственный вес опалубки и поддерживающих конструкций должен определяться по чертежам, при объемном весе древесины 600 кг/м3.

    Ввиду незначительной величины собственного веса опалубки гидротехнических массивов в сравнении-с нагрузками от бетона, его можно приближенно принимать. Расчетные комбинаций нагрузок следует назначать в соответствии с указаниями. При производстве бетонных работ в воде приведенный выше перечень нагрузок на опалубку изменяется и дополняется. При бетонировании под водой уменьшаются нагрузки от веса бетона, арматуры, опалубки, уменьшается и боковое давление бетона. В некоторых случаях приходится учитывать нагрузки от удара волны. Запас прочности несущих элементов опалубки (кроме инвентарной) может быть несколько снижен в сравнении с запасом, принимаемым при расчете постоянных и даже временных и вспомогательных сооружений. Проверка прогиба опалубки производится только на основную нагрузку (собственный вес опалубки и боковое давление или вес бетонной смеси). Максимальный прогиб опалубки наружных поверхностей бетона не должен превышать 7400 пролета рассчитываемого элемента. Максимальный прогиб опалубки межблочных граней, а также поверхностей бетона, скрытых обратной засыпкой или водой, принимается равным 1/250 пролета.

    uprava-mitino.ru

    Заливка бетона в опалубку. Как правильно заливать бетон, требования и особенности

    Правильная заливка бетона в опалубку – основа качества и красоты будущего строения. Любое дело в начале требует твердого основания – это гарантия того, что его результат будет прочным и долговечным. В строительстве основанием является фундамент здания, и от того, насколько правильно будет произведена заливка бетона в опалубку фундамента, будет зависеть судьба постройки.

    Существует несколько условий, придерживаясь которых, можно добиться наилучшего качества при заливке опалубки:

    • соблюдение технологии при выполнении работ;
    • применение качественных материалов;
    • применение конструкции опалубки, наиболее точно соответствующей проекту строящегося здания.

    Опалубка для бетона – виды, материалы, технология установки

    Опалубка для бетона

    Опалубка представляет собой полую форму, внутренний объем которой заполняется бетоном при возведении монолитных конструкций: фундаментов, стен, перекрытий, колонн.

    По сей день используется одна из старейших технологий заливки раствора в вырытую земляную траншею, которая тоже является опалубкой.

    В строительстве применяются съемные и несъемные опалубки. Одно из главных преимуществ съемных опалубок – возможность многоразового их использования. Съемные опалубки для заливки бетона выполняются из самых разных материалов – дерева, ламинированной фанеры, металла, пластика и различаются по конструкции:

    • рамная система, состоящая из щитов, подпорных стоек и крепежных элементов;
    • балочная система, в которую входят опалубочные плиты, балки, ригели, подпорные элементы, детали крепления.

    Обязательные требования к опалубке для бетона:

    • прочность материала, из которого она изготовлена – для защиты конструкции от деформации;
    • гладкость внутренней поверхности опалубки – для легкого снятия после заливки и сушки бетона, а также для снижения затрат на последующую отделку стен;
    • отсутствие щелей в конструкции – во избежание вытекания бетона при заливке раствора в опалубку.

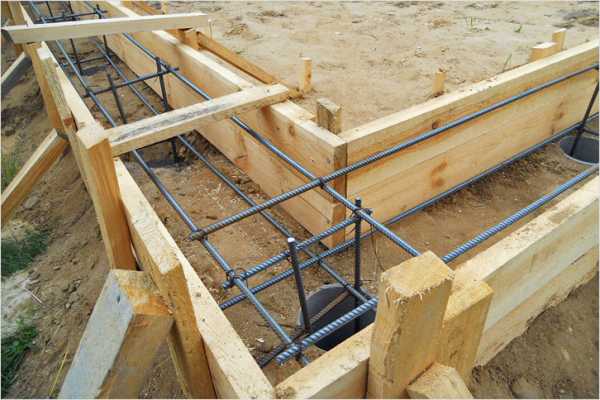

    Для точной установки опалубки для бетона в вертикальное положение используют отвесы, магнитные или водяные уровни. Тщательно установленная в соответствии с чертежом опалубка должна быть укреплена специальными струбцинами, распорками, подпорными стойками. Её внутренний объем для усиления прочности будущей конструкции заполняется арматурой. Для определения высоты заливки бетона в опалубку на верхнюю часть арматуры прикрепляется шнур.

    Требования к бетону для заливки в опалубку

    Раствор для заливки опалубки можно заказать у поставщиков. Готовый бетонный раствор должен быть не ниже марок М 200, М 300.

    При изготовлении раствора в домашних условиях нужно придерживаться правильной технологии:

    • если нет необходимости в особой прочности бетона – приготовляют раствор из 1 части цемента марки М 400 и 3÷8 частей гравийно-песчаной смеси;
    • высокопрочный бетон – это смесь из 1 части цемента М 400, 2,5÷5 частей щебня и 1,5÷2 частей песка.

    Все части будущего раствора для заливки опалубки тщательно перемешиваются вручную лопатами или в бетономешалке, после добавления воды снова перемешиваются. В итоге полученный бетон должен не растекаться по лопате, а оседать на ней.

    Бетонный раствор нужно использовать в течение 4–6 часов после изготовления.

    Заливка бетона в опалубку – весь процесс от «А» до «Я»

    Заливка бетона в опалубку

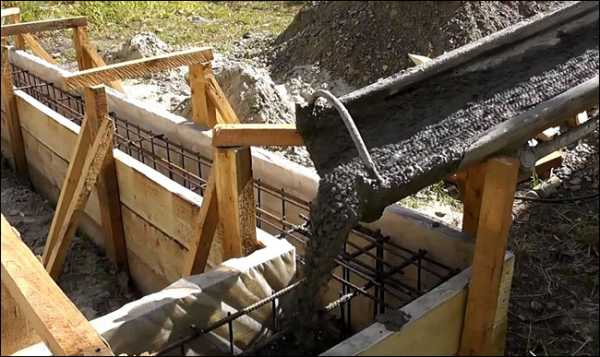

    Как залить бетон в опалубку? При наличии больших объемов (когда раствор доставлен с завода на миксере), бетон заливается сразу по всему периметру на заранее определенную высоту. В домашних условиях обычно нет возможности приготовления большого количества раствора. Есть два метода, как правильно заливать бетон в опалубку приготовленными вручную порциями раствора:

    • заливка всего периметра опалубки бетоном на толщину до 0,5 метра, при этом не допускается наличие слишком тонких слоев;
    • заливка раствором отдельного участка на всю высоту опалубки. Боковой край залитого бетона должен быть скошенным для более надежного сцепления между собой отдельных частей конструкции.

    Чем залить бетон в опалубку? Подача бетона осуществляется:

    • вручную, переноской ведер с раствором;
    • прямой заливкой из бетономешалки;

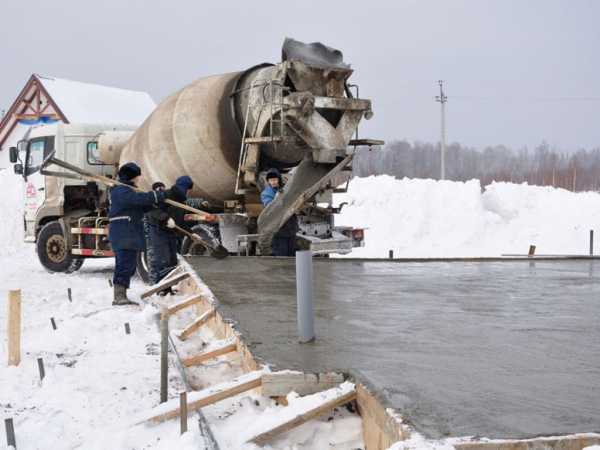

    • привозной бетон заливается прямо из лотка миксера, при необходимости лоток можно удлинить деревянными или металлическими желобами.

    Когда весь объем раствора для заливки перемещен в опалубку, из него удаляют пузырьки воздуха, образовавшиеся при перемешивании и заливке бетона. Для этого его уплотняют глубинным вибратором или лопатой. Можно проткнуть слой бетона арматурой через каждые 0,4÷0,5 метра и аккуратно простучать стенки опалубки кувалдой.

    Поверхность бетона выравнивают лопатой или строительным правилом. При прекращении по каким-либо причинам работ по заливке опалубки раствором более чем на 24 часа, возобновить их можно будет только после полного высыхания бетона. Перед началом нового бетонирования рабочий шов бетона протирается щеткой и промывается водой.

    Сушка залитого бетона

    Из-за неправильной сушки бетона в нем могут появиться трещины, иногда конструкция даже разрушается. Во избежание таких неприятных явлений опалубку с бетоном укрывают полиэтиленом. Бетон поливают водой первые три дня каждые 4 часа, потом в течение недели трижды в день, а в жару еще чаще. Через 10 дней опалубку можно снять, а через 28 дней после заливки – бетонная конструкция готова.

    Особенности выполнения работ по заливке бетона зимой

    Бетонирование зимой

    В зимнее время бетонные работы выполняются только в случае особой необходимости. Чтобы не допустить перемерзания бетонной смеси (минимальная температура смеси – + 3°С), применяют:

    • тепловые пушки;
    • электроподогрев раствора;
    • защиту залитого бетона утеплителем или пленкой из поливинилхлорида;
    • специальные морозостойкие добавки – антифризы.

    Опалубка, залитая бетоном, должна быть утеплена, пока бетон не наберет 50 % прочности.

    06.04.2016

    opalubka-expert.ru
