Содержание

Виды и технология сборки габионных конструкций

За страшным словом «габионы» скрывается весьма полезная вещь для строительства. Подпорные стенки на участках с уклоном, террасирование участка, укрепление берегов реки, укрепление склонов и ликвидация аварий на водоемах, а также нестандартные декоративные элементы на участке – все это делается с применением габионов. В зависимости от размеров и формы те или иные габионные конструкции используются для разных целей. В данной статье поговорим о видах габионных конструкций, какие требования к ним выдвигаются и как производить монтаж габионных сооружений.

  1. Виды габионных конструкций
  2. Элементы габионных конструкций и требования к ним
  3. Монтаж габионных конструкций – коробчатые габионы
  4. Монтаж цилиндрических габионных конструкций
  5. Монтаж матрасных габионных конструкций



Виды габионных конструкций



Габионные конструкции представляют собой контейнеры из сетки, заполненные камнями.

Контейнеры могут иметь различные размеры и форму. В зависимости от формы те или иные конструкции применяются для разных целей.

Всего различают три вида габионных конструкций:

  • Коробчатые;
  • Цилиндрические;
  • Матрасно-тюфячные.

Помимо конструкций для укрепления склонов, стабилизации эрозии почвы, берегоукрепления, упрочнения основы дорожного полотна габионные конструкции используются дизайнерами в чисто декоративных целях, не забывая, правда, о функциональности. Например, в последнее время приобрело известную популярность сооружение из габионов заборов, ограждений, садовых скамеек и столов.



Коробчатые габионы

Коробчатые габионы представляют собой контейнеры в форме параллелепипеда. Размеры их могут быть различными: ширина от 1 до 2 м, длина от 2 до 6 м, высота от 0,5 до 1 м. Для большей прочности конструкции внутри контейнеров устанавливают армирующие панели-диафрагмы, располагая их на определенном расстоянии друг от друга.

Изготавливают коробчатые габионы двумя способами:

  • Первый – из стальной оцинкованной сетки с шестигранными ячейками, которая крепится к жесткому каркасу.
  • Второй – сваривается из стального прута или проволоки.

Сварные конструкции более жесткие и считаются более прочными. Также они выглядят эстетичнее, поэтому идеально подходят для использования в ландшафтном дизайне. Например, для возведения заборов из габионов, обустройства скамеек и столов, обрамления искусственных склонов и т.д.

Коробчатые габионы используются для формирования подпорных стенок разной сложности и размеров. Например, там, где оползают и размываются склоны, где случаются подтопления или разливы берегов рек. Также коробчатые габионы используют для укрепления берегов и дамб, а также для террасирования участка. Еще один вариант использования – это  обустройство фундамента под легкие строения.

Можно также сделать габионные конструкции своими руками. Для этого понадобится сетка Рабица, стальные прутья диаметром 6 – 8 мм и стальная оцинкованная проволока диаметром 3 мм. Из стального прута формируется жесткий каркас, сетка Рабица натягивается на него, а проволокой сетка скрепляется с прутьями каркаса.



Цилиндрические габионы

Цилиндрические габионы имеют форму цилиндра и обладают большей гибкостью по причине отсутствия ребер жесткости. Такие габионы представляют собой конфетку в виде цилиндра длиной 2 – 4 м с хвостиками по бокам. Диаметр цилиндрических габионов бывает разным от 0,65 м до 0,95 м. Изготавливаются из стальной сетки двойного кручения.

Габионы цилиндрической формы используют для укрепления береговых линий, для ликвидации аварий на дамбах и водоемах, а также для возведения дамб. Также их можно применять для обустройства оснований подпорных стенок и для защиты от подмыва.



Матрасные габионы

Плоские матрасные габионы или матрасно-тюфячные, как их иногда называют, отличаются от коробчатых тем, что изготавливаются малой высоты от 20 до 30 см. Обычно их ширина варьируется от 1 до 2 м, а длина от 1 до 6 м. Самая распространенная высота 0,23 м.

Основное отличие матрасных габионов в том, что благодаря малой высоте они способны легко повторять форму рельефа участка. Ими облицовывают каналы и дамбы, склоны, откосы и обустраивают основание гидротехнических сооружений. Еще один способ применения матрасных габионов – обустройство фундамента под сооружения из коробчатых габионов.



Элементы габионных конструкций и требования к ним



Габионные конструкции изготавливаются на предприятиях согласно ГОСТ и ТУ. Все элементы конструкции должны соответствовать определенным требованиям. А само изделие должно быть изготовлено после тщательных расчетов на прочность, кручение и другие нагрузки.



Сетка из проволоки

Одним из основных элементов габионных конструкций является сетка двойного кручения. Она изготавливается из проволоки таких типов:

  • Проволоки с цинковым покрытием не менее 250 г/м2.
  • Проволоки с усиленным антикоррозионным покрытием. Например, Galfan – 95% цинка и 5% алюминия.
  • Проволоки с ПВХ-покрытием.

Размеры габионных конструкций могут отклоняться от номинальных на 5%, но не более.

Помимо той проволоки, что используется для плетения сетки, в габионах применяется еще и вязальная проволока, с помощью которой сетка крепится к жесткому каркасу. К ней также применяются определенные требования:

  • Не допускается наличие разрывов вязальной проволоки.
  • Концы проволоки можно сращивать скруткой.
  • Также концы можно сращивать надставкой.
  • Длина скрутки не должна быть больше 20 мм.
  • Количество таких скруток не должно быть больше 1 штуки на 20 м2.

Обратите внимание, что при обустройстве габионных конструкций должно выполняться соотношение размеров проволоки, которая используется в сетке, кромке и связки. Точные данные вы можете почерпнуть из таблицы.

Таблица 1. Соотношение диаметров проволоки в габионных конструкциях.



Камни – какие можно укладывать в габионы

Заполнять габионы можно различными камнями, как шлифованными, так и краеугольными камнями с карьеров. Размер камня должен быть таким, чтобы он не смог выпасть через ячейку в сетке габиона. Самыми оптимальными считаются размеры 1d – 2d, где d – диаметр ячейки в сетке. Не стоит использовать камни большего размера, так как тогда между камнями будут образовываться слишком большие пустоты.

Важно! Камни-заполнители габионов размером 1d – 1,5d подходят лучше всего, так как дают более равномерную осадку по всему периметру и площади.

Требования к камням – заполнителям габионов:

  • Тяжесть. Удельный вес не менее 17,5 кН/м3 – для работ на суше, не менее 23 кН/м3 – для гидротехнических работ.
  • Морозоустойчивость выше МР350.
  • Прочность не менее 400.
  • Низкое водопоглощение менее 0,6 %.
  • Устойчивость против распада. Максимальная потеря массы должна быть 5 – 10 %.
  • Твердость.
  • Минимальное снижение прочности при насыщении водой. Коэффициент размягчаемости должен быть не менее 0,9, а для осадочных пород – не менее 0,8.

Какие камни можно использовать для заполнения габионов, можно посмотреть в таблицах 2, 3 и 4.

Таблица 2. Камни для габионных конструкций.

Таблица 3. Средний размер камня для заполнения габионов при отсутствии ветровых волн.

Таблица 4. Средний размер камня для заполнения габионов при наличии ветровых волн.



Геотекстиль

Геотекстиль используется при обустройстве габионных конструкций в качестве обратного фильтра. Раньше для этого использовали щебеночно-песочную подсыпку. Применение геотекстиля позволяет снизить требуемый слой песка на 20%.

Полотно геотекстиля водопроницаемое тонкое и гибкое, не гниет, на нем не образуется плесень, устойчиво к влиянию грызунов, насекомых и прорастанию корней.

Геотекстиль помогает быстрой и качественной кольматации пористых сооружений. Вследствие кольматации пород сооружения из габионных конструкций приобретают исключительную прочность.

Полотна данного материала поставляются на стройку в рулонах. Необходимо проверить, цельное ли полотно и нет ли разрывов. При обустройстве сооружений полотно можно резать и укладывать с нахлестом 10 – 20 см. Отрезки полотна сшиваются или склеиваются между собой, чтобы соединение получилось достаточно прочным.



Монтаж габионных конструкций – коробчатые габионы

Возвести сооружения из габионных конструкций у себя на участке можно самостоятельно, хотя многое зависит от сложности проекта. Например, обустройство подпорной стенки береговой линии полноводной реки все же не стоит рисковать производить самостоятельно. Более простые конструкции, как например, подпорные стенки на склоне, террасирование, заборы и ограды можно смело делать своими руками. Прежде всего, необходимо купить габионные конструкции в готовом виде, заказать геотекстиль на 15% больше, чем необходимо по проекту, и запастись таким

инструментом:

  • Пассатижи.
  • Степлер для проволоки.
  • Молотки.
  • Монтировки.
  • Анкеры или деревянные колья.

Для подготовки участка понадобится еще лопата или экскаватор.



Сборка коробчатого габиона

Коробчатые габионные конструкции поступают с производства в сложенном виде, связанные между собой в пакеты. Транспортировать и хранить габионы можно только в горизонтальном рабочем положении. Обязательно проверьте соблюдение условий хранения и транспортировки. Высота такого штабеля не должна превышать 2 м. Устанавливают штабель с габионами на деревянное основание – подпорки, чтобы не повредить нижние конструкции.

Как собрать коробчатый габион:

  • Раскрываем пакет с габионами.

  • Отделяем один габион и раскладываем его на ровной горизонтальной поверхности. Связанные с днищем детали: боковые стенки и диафрагмы выпрямляем и раскладываем.
  • Проверяем, все ли элементы габиона имеют ровные края, не погнулись ли они в процессе транспортировки.
  • Если элементы габиона не связаны с днищем, то необходимо связать боковые стенки, заднюю и переднюю стенку и диафрагмы с днищем конструкции с помощью вязальной проволоки.
  • Диафрагмы должны располагаться с шагом примерно 0,75 м. Связываем их со стенками.
  • Для скрепления элементов вязальной проволокой используем степлер.

  • Поднимаем боковые стенки, заднюю и переднюю таким образом, чтобы образовался ящик – короб.
  • Затем соединяем вершины углов с толстой проволокой каркаса. Она должна торчать из углов всех панелей.
  • Проверяем, на одном ли уровне находятся вершины углов короба.

  • Связываем панели между собой, начиная с вершин углов. Используем вязальную проволоку. Делать это необходимо особым образом: чередуем единичную петлю и двойную петлю с шагом 120 – 150 мм.

Связывание габионов производится с помощью степлера, он соединяет конструкцию оцинкованными кольцами. Степлер – один из главных инструментов, которые понадобятся при монтаже габионов. Он может быть пневматическим или ручным. Последний автономен, а вот пневматический привязан к электричеству, хотя работать им проще.



Формирование сооружения или конструкции из коробчатых габионов

После того как собрали несколько пустых габионов, их необходимо поставить в требуемую позицию согласно плану. Участок для этого уже должен быть подготовлен.

  • Устанавливаем коробчатые габионы в ряд.
  • Если существует вероятность сползания конструкции, необходимо закрепить ее. Для этого с одной из сторон вбиваем стержни или колья, анкеры.
  • Лицевую сторону желательно оградить опалубкой.
  • Связываем габионы между собой во всех углах и соприкасающихся гранях.
  • При установке габионов в два и более рядов их необходимо располагать «лицо к лицу» или «спина к спине». Панели связываются между собой и с армирующей проволокой, которая находится на кромке.

Если габионы устанавливаются в несколько уровней, этажей, то верхние незаполненные камнями габионы необходимо прочно связать по всему периметру, в углах, а также в местах соприкосновения диафрагм.



Заполнение габионов камнями



Какие камни можно использовать для заполнения габионов, уже было описано выше. Добавим только, что помимо крупных экземпляров можно использовать камни меньшего размера, но их общая доля не должна превышать 5 – 7 %. Располагать мелкие камни необходимо в середине короба. Заполнение габионов производят как вручную, так и механизировано. Но ручная загрузка предпочтительней, так как можно более качественно разложить и утрясти камни. Стоит также помнить, что ездить тяжелой техникой по габионным конструкциям нельзя.

  • Камни необходимо укладывать плотно, чтобы между ними было минимум пустот.
  • Последний габион оставляем пустым, чтобы его можно было связать с новыми незаполненными габионами.
  • При высоте коробчатого габиона 1 м заполнять его необходимо в 3 этапа. Сначала заполняем на 1/3. Затем фиксируем стенки с помощью вязальной проволоки. Фактически мы организуем распорки, которые будут удерживать конструкцию от расползания под тяжестью камней.
  • Затем заполняем следующую треть и снова фиксируем распоркой.
  • При заполнении последней трети короба необходимо, чтобы уровень камней был на 2 – 5 см выше верхней кромки короба. Когда будет происходить осадка породы, камень осядет вровень с кромкой.

Важно! Обустройство распорок препятствует «выпиранию» стенок и каменного материала. Для горизонтальной связки короба необходимо продеть проволоку через 2 – 3 ячейки, затем вставить между концами проволоки какой-то предмет, например, доску, и проворачивать этот предмет. Более понятно это показано на демонстрирующем габионные конструкции фото ниже.

Если высота габиона 0,5 м, то его заполнение производят в два приема.



Закрепление крышки

Крышку габиона следует закреплять с особой тщательностью. Связывать можно как вязальной проволокой, так и скобами с помощью степлера.

  • Привязываем крышку в углах, чтоб далее она не ерзала и не смещалась.
  • Прочно связываем с армирующей проволокой на кромке каркаса.
  • Связываем крышку по периметру с каркасом короба.
  • Напоследок связываем крышку с диафрагмами.

Если вдруг камень мешает плотно связывать крышку с каркасом, его можно передвинуть в середину короба.



Криволинейные участки с помощью коробчатых габионов

На криволинейных участках при установке конструкций из габионов придется их разрезать, чтоб итоговое сооружение получилось достаточно прочным и при этом точно повторяло кривую линию проекта.

  • Раскладываем габионы так, чтобы они перекрывали друг друга, формируя криволинейную поверхность.
  • Излишнюю перекрываемую часть конструкции габиона отрезаем ножницами.
  • Собираем габионы по проекту.

Также можно обрезать габионы по высоте, например, в торцевой части. После обрезки и заполнения камнями сверху укладывается крышка и прочно связывается с обрезанным коробом.



Монтаж цилиндрических габионных конструкций



Цилиндрические габионные конструкции поставляются в пакетах, где уже разрезаны полотна, по краям которых вдета армирующая стягивающая проволока. После того как связку габионов распаковали, необходимо разложить один из них на ровной поверхности и распрямить, проверить на наличие дефектов.

С помощью продетой в кромки проволоки стягиваем сетку в рулон – цилиндр. Один край необходимо тут же крепко затянуть. Для заполнения камнем оставляем щель между длинными продольными кромками. После заполнения камнем тщательно стягиваем второй край и завязываем.

После этого связываем между собой продольные кромки.

В случае применения цилиндрических габионов при высоком уровне воды или сильном течении, их можно просто сбрасывать в воду с помощью крана или спускать с откоса накатом.



Монтаж матрасных габионных конструкций

Технология монтажа матрасно-тюфячных габионных конструкций очень похода на монтаж коробчатых габионов, поэтому многое в дальнейшей инструкции будет вам знакомо. Похожие моменты мы опишем лишь вскользь.



Сборка матрасного габиона

  • Раскладываем габион, распрямляем все кромки и элементы.
  • Поднимаем боковые стенки и диафрагмы и связываем их в углах.

  • Поднимаем заднюю и переднюю стенки. Связываем их с диафрагмами так, чтобы проволоки армирования диафрагмы и боковины зацеплялись между собой.
  • Проверяем плоскость конструкции.

Нижнюю кромку диафрагм необходимо связать с днищем, если это не было сделано на производстве.



Формирование сооружения или конструкции из матрасных габионов



Матрасные конструкции укладываются сверху на геотекстиль. Делать это необходимо крайне аккуратно, чтобы не повредить полотно геотекстиля.

После того как габионы сложены в требуемое положение или конструкцию, их необходимо связать между собой. Помним, что увязка должна производиться, когда габионы пустые.

Важно! Более короткой 2-х метровой стороной габионы устанавливаются вверх, если участок имеет уклон. Для закрепления их на месте используются анкера или деревянные колышки, которые вбиваются изнутри короба под самой кромкой, которую необходимо задержать на месте.



Заполнение матрасных габионов камнями



Общие правила заполнения матрасных габионов похожи на те, которые предъявляются к коробчатым габионам:

  • Минимальный размер камня не должен быть меньше размера ячейки.
  • Заполнять необходимо на 2 – 5 см больше.
  • Укладывать с минимальными пустотами.

Из отличий можно выделить только то, что заполнять матрасно-тюфячные габионы камнем, которые лежат на склоне, можно как снизу, так и сверху. Также обратите внимание, что при высоте габиона 0,17, 0,23 и 0,30 м не требуется выполнять горизонтальные распорки.



Анкеровка

На крутых склонах матрасные габионы прочно закрепляем к грунту с помощью анкеров. Как это делается, хорошо показано на фото. Если склон представляет собой мягкий грунт, то анкера необходимо забивать по ходу монтажа габионных конструкций и оставлять их после завершения всех работ.



Закрепление крышки



Крышку надежно связываем со всеми диафрагмами и боковыми стенками. Обратите внимание, что крышка должна быть связана не только по контуру, но и со всеми армирующими проволоками и диафрагмами.

Если матрасные габионы уложены в ряд и заполнены камнями, можно накрыть их как бы одной крышкой. Для этого накрываем их полотном сетки двойного кручения. Ширина полотна не должна превышать 2 м. Длину можно брать равной длине конструкции. Связываем полотно-крышку со всеми необходимыми элементами.

Криволинейные участки с помощью матрасных габионов выполняются точно так же, как и из коробчатых габионов. Технология укладки и резки ничем не отличается.

Из необычного хотелось бы выделить, что матрасно-тюфячные габионы можно укладывать в проектное положение уже заполненными. Например, при обустройстве береговой линии  габионы можно собирать и заполнять в непосредственной близости от берега. К днищу конструкции можно пристегнуть полотно геотекстиля. Затем готовую конструкцию устанавливают в требуемое положение с помощью подъемного крана. Причем делать это можно как с берега, так и с плавсредства. Но эта технология уже не относится к категории «сделать своими руками».

Габионы — габионные конструкции



Содержание

Общее описание и область применения

Габионы или габионные конструкции — ящик либо каркас из металлической сетки, заполненный щебнем, галькой или камнями.

С помощью габионов укрепляют склоны и возводят ограждения. А поскольку габионы не только полезны, но и привлекательны внешне, их широко применяют в ландшафтном дизайне в качестве декоративных элементов: оформляют клумбы и небольшие водоемы на дачных участках, обустраивают террасы. Такие конструкции не только украшают собой ландшафт, но и обеспечивают шумоизоляцию.

Также габионы применяют, когда есть необходимость в возведении гибких, проницаемых и монолитных конструкций (подпорных стенок, облицовки каналов, гидротехнических и противоэрозионных сооружений). При укреплении морских и речных берегов, автомобильных и железнодорожных насыпей, для стабилизации почвенной эрозии коробчатый габион  просто незаменимыми.

С течением времени каробчатый габион не только становятся все прочнее благодаря природным процессам, но и настолько сливаются с окружающей средой, что становятся частью пейзажа.

Коробчатые габионы

Наибольшей популярностью пользуются коробчатые габионы, особенно на крупных объектах. Однако помимо коробчатых можно соорудить цилиндрические габионы или даже изделия какой-нибудь необычной, художественной формы.

Габионы Джамбо

Помимо обычных габионов, предлагаем вашему вниманию габионы Джамбо. Все их свойства и характеристики ни в чем не уступают традиционным конструкциям, однако поскольку размеры намного больше, темпы строительства объекта значительно ускоряются с коробчатым габионом

Матрацы Рено

Однако не только объемными конструкциями можно укрепить берег или насыпь. Не хуже справляются с этим плоские матрацы «Рено». Они также изготавливаются из металлической сетки двойного кручения. Внутри через каждый метр по длине установлены диафрагмы, разделяющие матрацы на секции.

С помощью матрацев «Рено» можно зафиксировать мостовые конусы, защитить подводные трубопроводы от коррозии, усилить грунтовое основание перед укладкой полотна и т.д. Края сетчатых панелей скреплены толстой проволокой, что способствует укреплению структуры в целом.

Система Террамеш

Нельзя обойти стороной и систему «ТеррамешТМ» — конструкцию, тоже выполненную из металлической сетки двойного кручения.

Это система армирования грунта, которая используется для крепления неустойчивых массивов. Модули образуют прямоугольные ячейки, которые впоследствии заполняются камнем. Такая конструкция не только крайне прочна: она гибкая, проницаемая и, что очень важно, абсолютно экологичная.

Габионы Цилиндрические

Сетчатые конструкции, принимающие после их заполнения форму цилиндра.

Характеристики

У нас вы можете приобрести габионные конструкции из высококачественной стальной проволоки. Долгосрочную устойчивость к образованию коррозии обеспечивает гальваническоепокрытие. А для использования в особо агрессивных средах дополнительно наносится покрытие из ПВХ.

Габионная сетка для всех конструкций производится в соответствии с ГОСТ Р 51285-99 из высококачественных материалов.

Внимание! Все чаще недобросовестные поставщики идут на хитрости, отгружают габионы плохого качества и меньшей толщины как самой проволоки, так и покрытия. Будьте внимательны при покупке товаров!



Что лучше? Сетка двойного кручения или сварная сетка?

Габионы из сварной сетки ГСС

Габионы из сварной сетки ГСС – это объемные конструкции с прямоугольными ячейками, изготовленные из стальной сетки с цинковым покрытием по ТУ 1275-052-75957906-2014.

Такие конструкции чрезвычайно полезны в случае необходимости укрепления грунта на террасах и берегах и защите от эрозии; для армирования и устройства подпорных стен, а также широкое применение они находят в ландшафтном дизайне.

Габионы из сварной сетки ГСС имеют продолжительный срок службы, они водопроницаемы и пористы, крайне прочны и не подвержены образованию коррозии. Кроме того, их использование не только экономично, но и экологично.

 Неоспоримыми преимуществами таких конструкций перед аналогами можно назвать:

– легкий и простой монтаж и возможность быстрого возведения;

– эргономичность и долгий срок службы;

– прекрасные дренажные свойства;

– способность идеально сочетаться с другими типами укреплений;

– высокая жесткость каркаса, которая достигается благодаря сварному методу скрепления и большой толщине материала и позволяет долго держать форму;

– возможность использования в декоративных целях в ландшафтном дизайне.

Сетка двойного кручения

Сетка двойного кручения производится согласно ГОСТ Р 51285-99 по ТУ 1275-015-75957906-2009 на специальных установках: две проволоки с покрытием из цинка, цинк-алюминия или цинк-полимера свиваются вместе, образуя шестиугольные ячейки.

Данный материал применяется в производстве габионных конструкций: его используют в качестве сплошной крышки для группы коробчатых конструкций (в этом случае значительно упрощается процесс их сборки) или габионно-сетчатых изделий матрацного типа. Также он часто используется для надежной защиты автомобильных и железных дорог от снежных лавин, камнепадов, оползней и селей.

Сетка двойного кручения имеет антикоррозийное покрытие, которое не разрушается сварными соединениями в узлах, поскольку они отсутствуют. Также возможно дополнительное покрытие сетки полимерами, которые не только увеличат стойкость к коррозии, но и окрасят ее в любой цвет. Поскольку плетеные узлы гибки, возможно создание любой коробчатой или ограждающей конструкции. Таким образом, сетка двойного кручения легко может вписаться в любой дизайн.

Сборка каробчатых габионов и наполнение





Таблица размеров габионных конструкции





Габион цена

Если вам нужно узнать цену габиона вам необходимо обратиться к специалисту нашей компании,он достаточно оперативно,расчитает количество и стоимость необходимых материалов для вашего проекта. Окончательная цена габионов будет зависеть от обьема и места доставки.

Габионы и габионные конструкции — виды, элементы, сборка и монтаж

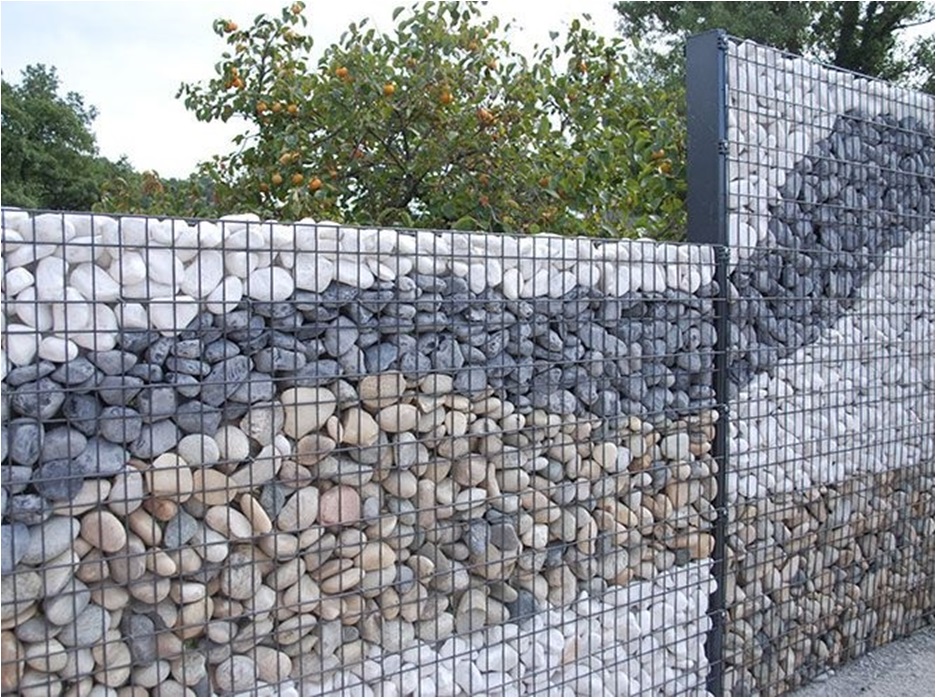

В последнее время для создания ограждений стали использовать габионы. За страшным, непонятным словом на самом деле скрывается достаточно удобная и практичная конструкция. Ее можно использовать для создания забора, укрепления склонов (в том числе морских).

Габионы полюбились как строителям-инженерам, так и ландшафтным дизайнерам, поскольку они обладают хорошими технико-эксплуатационными свойствами, достаточно легко монтируются, не требуют специального ухода, а стоят они достаточно дешево. Как подобрать и установить габионы своими руками? О чем нужно помнить при монтаже? Ниже в нашей статье мы узнаем ответы на эти вопросы.

Какими бывают габионы

Габионы — это металлические контейнеры сеточного типа, которые заполняются камнями. Чаще всего сеточные элементы габионов имеют шестигранную форму (габионная сетка бывает также прямоугольной, однако встречается она крайне редко в связи с более высокой ценой).

Коробчатые

Представляют собой прямоугольные параллелепипеды, которые делятся на несколько частей с помощью внутренних перегородок. В зависимости от размеров различают большое количество коробчатых габионов; высота коробчатых конструкций обычно составляет не больше 1 метра, ширина — не больше 2 метров, длина — не больше 8 метров (хотя встречаются более габаритные).

Габионная сетка обычно изготавливается из оцинкованного металла, хотя также большое распространение получили сварные конструкции на основе проволоки или стальных прутьев.

Матрасные

По своей компоновке матрасные габионы по большей части повторяют коробчатые. Единственное важное исключение — маленькая высота (обычно всего 20-30 сантиметров) при достаточно большой длине (до 6 метров) и ширине (до 2 метров). Таким образом, матрасные конструкции представляют собой плоские длинные габионы прямоугольной формы, которые подходят для выравнивания формы ландшафта. Основные материалы — хромированный металл или стальные прутья, которые соединяются путем сварки.

Цилиндрические

Имеют вид цилиндров с характерными металлическими хвостиками по бокам (что делает цилиндрические габионы похожими на конфеты в обертке). Обладают повышенной гибкостью в сравнении с матрасными и коробчатыми, поскольку у цилиндрических габионов отсутствуют укрепляющие ребра жесткости.

В большинстве случаев длина каждого габиона составляет 3-4 метра, а диаметр — до 1 метра, хотя встречаются более объемные и длинные. Основным материалом для производства цилиндрических габионов является хромированным металл.

Можно ли сделать габионы своими руками?

Для примера рассмотрим создание типового коробчатого габиона:

  • Перед сборкой купите следующие объекты — сетка Рабица, металлические прутья (диаметр сечения должен составлять 7-9 миллиметров), оцинкованная проволока (оптимальный диаметр сечение — 3-4 миллиметра). Обратите внимание, что для проведения работ не понадобится сварочное оборудование.
  • Теперь приступим непосредственно к монтажу. Из прутьев сделайте жесткий каркас, который будет выступать в качестве основы. Потом аккуратно натяните сетку Рабица не всю поверхность каркаса. Для фиксации с помощью проволоки прикрепите сетку к прутьям. Монтаж окончен.

Обратите внимание, что получившаяся конструкция по всем своим техническим характеристикам не будет отличаться от типового промышленного габиона. Однако нужно учитывать, что в случае ошибок прочность получившейся конструкции будет несколько ниже.

Если Вы сомневаетесь по поводу прочности, вы можете с помощью прутьев сформировать дополнительные ребра жесткости посередине габиона — внутри между прутьями можно натянуть сетку-рабицу.

Элементы габионов

В России изготовление габионов регулируется на законодательном уровне, а основной нормой является ГОСТ Р 51285—99. В соответствии с этим документом все элементы должны соответствовать определенным требованиям. Эти правила распространяются не только на сами сетки, но и на камни, а также на внешнюю подстилку, которая часть стелется на землю перед монтажом. Ниже мы рассмотрим основные нормы ГОСТ относительно каждого элемента.

Сетка

Основным элементом любого габиона является сетка двойного кручения. Согласно ГОСТ для изготовления сетки рекомендуется использовать металлическую проволоку с защитным покрытием на основе цинка. Также допускаются и некоторые другие покрытия — проволока с защитном пленкой на основе ПВХ, различные сплавы с усиленным антикоррозийным покрытием и так далее.

Такие достаточно жесткие требования относительного материала для сетки объясняются очень просто — при контакте с водой многие разновидности металла начинают ржаветь, что может привести к полному разрушению габионной конструкции даже в случае небольшого разрыва сетки.

Камни

Габионные сетки могут заполняться как шлифованными, так и необработанными камнями. Требование ГОСТ относительно камней — это размер, форма. Размер каждого камня должен быть на 10-50% больше размера каждого шестиугольного отверстия сетки — это будет вполне достаточно, чтобы надежно зафиксировать камень внутри габиона. Однако обратите внимание, что форма камня должна примерно соответствовать форме отверстия сетки (то есть не допускаются цилиндрические и вытянутые камни, которые при возникновении нештатной ситуации будут выпадать из сетки из-за своего необычной формы).

Подстилка

Монтаж обычно выполняется на специальную поверхность, чтобы сделать конструкцию более устойчивой, прочной. Раньше для создания подстилки использовался смесь гальки и песка, однако сегодня для этих целей чаще всего используют геотекстиль. Этот материал является более прочным, а монтировать его очень просто.

Геотекстиль неплохо удерживает воду, препятствует образованию бактерий, что пойдет на пользу как металлической сетке, так и камням. Геотекстиль обычно изготавливают в виде рулонов, а купить его можно сегодня во многих строительных магазинах. Перед установкой производится монтаж геотекстиля в несколько слоев. В случае больших габаритных габионов отдельные фрагменты геотекстиля сшиваются или склеиваются — это позволяет повысить общую прочность подстилки.

Сборка и монтаж

Габионы в большинстве случаев продают в разобранном виде в виде разверток прямоугольных параллелепипедов, а собрать их своими руками достаточно просто: сперва производится монтаж геотекстиля, потом отдельно производится сборка сетки, после этого сетка прикрепляется к геотекстилю, а потом осуществляется заполнение камнями. Для проведения работ помимо геотекстиля и камней потребуются некоторые вспомогательные инструменты.

Это фиксирующая проволока (обычно идет в комплекте), а также пассатижи или плоскогубцы, металлический степлер, молоток, деревянные колышки + различная техника или оборудование для обустройства участка (лопата, экскаватор). Обратите внимание, что способ сборки и монтажа одинаков для всех типов габиона, с некоторыми отличиями.

Алгоритм сборки

Коробчатые сетки-габионы на заводе складываются друг на друга и упаковываются в коробки. После покупки необходимо снять упаковку, проверить сохранность металлической конструкции, а в случае обнаружения дефектов нужно поменять поврежденные на целые.

Непосредственно процедура сборки выглядит так:

  1. Поместите развертку габиона на горизонтальную поверхность, а потом аккуратно расправьте боковые края и закрывающую крышку.
  2. Возьмите перегородки, с помощью фиксирующей проволоки и степлера прикрепите их к днищу. Оптимальное расстояние между перегородками — 60-80 сантиметров.
  3. Одновременно поднимите все боковые стенки + стенку с крышкой таким образом, чтобы получилась коробка. Вершины боковых стенок с помощью проволоки и степлера прикрепите к толстой каркасной проволоке. В конце обязательно проверьте, что все боковые стенки находятся на одном уровне.
  4. Методом обмотки скрепите смежные боковые стороны друг с другом с помощью проволоки и степлера. Обратите внимание, что средний шаг обмотки должен составлять 12-15 сантиметров, а через раз необходимо делать двойную петлю, чтобы сделать конструкцию прочной.

Конструкции из отдельных блоков

Алгоритм сборки очень простой — сперва установите несколько смежных габионов в ряд, чтобы они соприкасались друг с другом. Если какой-то из них сползает из-за неровности почвы, вбейте в землю деревянные колышки для укрепления.

Потом с помощью проволоки и степлера свяжите смежные габионы по соприкасающимся сторонам, а также по углам. Особенности монтажа тут будут те же — шаг обмотки должен составлять 12-15 сантиметров, через раз нужно делать двойную петлю и так далее.

Заполнение камнями

Теперь можно заполнить габионные сооружения камнями. Основные правила:

  • Ручное заполнение (без участия машин) является более оптимальным, поскольку этот метод позволяет равномерно распределить все камни.
  • Маленькие низкие габионы можно заполнять камнями в один этап — этого будет вполне достаточно. В случае же высоких (1 метр или выше) заполнение нужно выполнять в 3-4 этапа. Во время каждого из этапов конструкция заполняется на одну треть. С помощью проволоки выполняется фиксация распорок. Благодаря этому высокий габион не расползется в стороны под действием тяжести камней.
  • Последний габион необходимо оставить пустым. В случае установки новых конструкций вам придется привязывать новые габионы к старым. Если все они будут заполнены камнями, то сделать это будет трудно.

Правила монтажа крышки

Крышка габионного элемента нуждается в дополнительной фиксации, чтобы вся конструкция сохранила свою первоначальную форму. Правила монтажа крышки следующие:

  1. Сперва привяжите крышку к основной конструкции по углам. Она надежно зафиксируется на поверхности не будет ерзать или перемещаться в дальнейшем.
  2. Теперь привяжите крышку к основной конструкции по всей поверхности боковых сторон.
  3. После этого привяжите крышку к внутренним перегородкам.

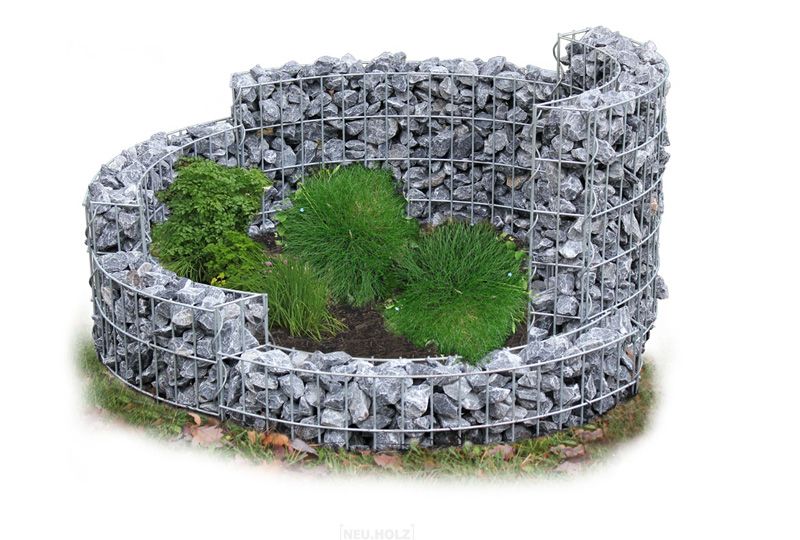

Формирование криволинейных участков

Достаточно часто один или несколько отдельных участков габионной конструкции должны иметь криволинейную округлую форму. В таком случае необходимо подрезать один или несколько габионных блоков, чтобы получить хорошую прочную конструкцию. Краткий алгоритм:

  1. Все работы производятся на самом раннем этапе перед сборкой габиона.
  2. Для проведения работ осмотрите свой план, произведите все необходимые замеры.
  3. Потом положите несколько габионов друг на друга таким образом, чтобы у вас получилась нужная кривоугольная поверхность.
  4. Обрежьте ненужные выпирающие фрагменты габионов, а потом соберите конструкцию по стандартному плану. Подвяжите углы, сделайте обмотку боковых частей, заполните  камнями.

Обратите внимание, что габионные элементы для создания округлой формы ни в коем случае нельзя подвергать деформации непосредственно после сборки. В случае деформации вы получите хрупкий габион, который очень быстро развалится.

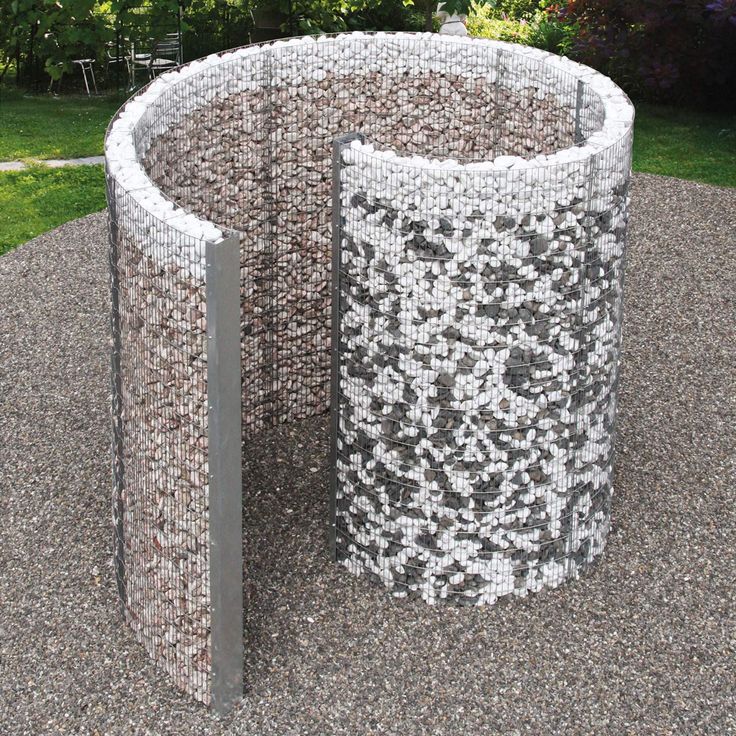

Цилиндрические и матрасные габионы

Кратко рассмотрим основные особенности сборки цилиндрических и матрасных габионов:

  • Цилиндрические. Цилиндрические габионы имеют вид прямоугольных сеток, у которых по краям расположена армирующая толстая проволока. Для сборки необходимо согнуть габион в цилиндр таким образом, чтобы армирующие проволоки соприкоснулись друг с другом. Для фиксации используейте степлер и проволоку. После этого стягивается один из краев и заполняется камнями. В конце стягивается второй край.
  • Матрасные. Подобные конструкции собираются по стандартному сценарию. Ставятся перегородки, подгибаются боковые части, с помощью степлера и проволоки выполняется фиксация. Перед монтажом на поверхность нужно установить в земле деревянные колышки. Это поможет сделать конструкцию более устойчивой. Для заполнения используют плоские длинные камни, которые не будут сильно выпирать и вываливаться в отверстия. Крышку необходимо обматывать проволокой несколько раз для надежной фиксации.

Используемые источники:

  • СТО НОСТРОЙ 2.33.22—2011: Мелиоративные системы и сооружения. Габионные противоэрозионные сооружения. Общие требования по проектированию и строительству
  • Н. Н. Васильев, О. Н. Исаакян, Н. О. Рогинский, Я. Б. Смолянский, В. А. Сокович, Т. С. Хачатуров, Технический железнодорожный словарь. — М
  • Гарнизоненко Т. С. Справочник современного ландшафтного дизайнера. — Ростов-на-Дону: Феникс, 2005.
  • Wikipedia о габионах

Sack Gabion Превосходство в защите от наводнений и эрозии

Мешок-габион представляет собой мешок цилиндрической формы

Мешковый габион строительный

Габион Мешок

представляет собой мешок цилиндрической формы из стального плетеного сетчатого полотна двойного кручения. Его собирают, сворачивая сетчатую панель в цилиндрическую форму и перекрывая края кромки. Вставленная стальная проволока, проходящая через мешок, облегчает затягивание мешка, когда он заполнен каменной наброской.

Габионы из мешка

заполняются камнями на строительной площадке, образуя гибкие и проницаемые конструкции, и широко используются для подготовки рек, укрепления берегов, защиты откосов и подобных применений.

По сравнению с другими габионами прямоугольного или квадратного профиля, габионный мешок не требует условий для фундамента и создает прочную платформу. Следовательно, габионный мешок особенно подходит для аварийных условий, когда найденное не подготовлено.

Габионный мешок

– отличный выбор для борьбы с наводнением. Его можно заполнить за гораздо более короткое время.

Преимущества:

  • Не требует выровненного и профилированного фундамента.
  • Плохой фундамент подходит.
  • Крупномасштабная деформация.
  • Вставленный стальной трос облегчает затягивание мешка.
  • Насыпка типа щебня очень дешевая.
  • Простая и быстрая установка идеально подходит для экстренных случаев.
  • Толстое цинковое покрытие эффективно продлевает срок службы.

Технические характеристики габионных мешков:

  • Кромочная проволока: диаметр 3,4 мм.
  • Проем 80×100 мм.
  • диаметр провода: 2.7 мм.
Размеры габионных мешков
Длина (м) Диаметр (м) Объем (м 3 )
1,8 0,6 0,54
2,7 0,6 0,80
1,8 0,9 1,2
2 0,65 0,66
0. 95 0,94
3 0,65 0,99
0,95 1,41
4 0,65 1,32

Запрос на наш продукт

При обращении к нам укажите свои подробные требования. Это поможет нам дать вам действительное предложение.

Мешок Габион — Цилиндрическая корзина для проекта наводнения


ESG-01: Габион из мешков обычно используется в аварийных ситуациях.

Мешковый габион представляет собой цилиндрический габион-корзину. Он изготовлен из высококачественной стальной проволоки с горячеоцинкованной, электрооцинкованной обработкой поверхности. Он также может быть изготовлен из проволоки с покрытием из ПВХ или проволоки Galfan. Высококачественный материал обеспечивает прочность и долгий срок службы. Высококачественные материалы могут быть превращены в габионы с прочной конструкцией, которые можно использовать на берегах рек и других аварийных строительных площадках. Он может предотвратить речную или паводковую эрозию, а также защитить мосты и причалы.

Конструкция из мешочных габионов

Габион-мешок имеет прочную и прочную конструкцию. Мешочный габион состоит из сетчатой ​​проволоки, кромочной проволоки, стяжной проволоки, армированной проволоки и вязальной проволоки. Сетчатые проволоки изготавливаются в виде серии листов шестиугольной формы двойной скрутки. Затем лист будет обернут более толстой кромочной проволокой, чтобы сформировать усиленную цилиндрическую корзину. И к обоим концам мешкового габиона будет добавлена ​​шнуровая проволока, которая используется для связывания габиона. При изготовлении мешкового габиона вставлена ​​армирующая проволока для облегчения закрытия во время установки.

Монтаж мешочных габионов

Мешковый габион обычно упаковывается в плоский лист при транспортировке. При их использовании достаточно развернуть лист габиона и обмотать один конец мешкового габиона проволокой. Затем бросьте камни в клетку габиона машиной или рабочими. Когда габион-мешок заполнен камнями, просто оберните другой конец габиона-мешка проволокой.


ESG-02: Мешковый габион обычно поставляется плоским.
ESG-03: Установите габион из мешка, заполните его камнями и затяните отверстие.

Спецификация мешкового габиона

  • Материал: горячеоцинкованная проволока , электрическая оцинкованная проволока, проволока с покрытием из ПВХ и проволока Galfan.
  • Диаметр проволоки: 2,7 мм.
  • Диаметр кромочной проволоки: 3,4 мм.
  • T i e Диаметр проволоки: 2,2 мм.
  • Диафрагма: 50 мм × 70 мм, 60 мм × 80 мм, 80 мм × 100 мм, 80 мм × 120 мм.
  • Прочность на растяжение: более 515 МПа.
Спецификация каркаса мешкового габиона
Товар Длина
(м)
Диаметр
(м)
Объем
(м³)
ЭСГС-01 1,8 0,6 0,51
ЭСГС-02 1,8 0,9 1,14
ЭСГС-03 2 0,65 0,66
ЭСГС-04 2 0. 95 1,42
ЭСГС-05 2,7 0,6 0,76
ЭСГС-06 2,7 0,9 1,72
ЭСГС-07 3 0,65 0,99
ЭСГС-08 3 0,95 2,13
ЭСГС-09 4 0,65 1,33

Характеристики мешкового габиона

  • Вставка из армированной проволоки.Армированные провода вставлены для облегчения закрытия во время установки.
  • Хорошая гибкость и проницаемость. Не будет разрушен стремительным наводнением.
  • Выдерживает масштабную деформацию и не разрушается.
  • Устойчивость к коррозии и ржавчине, которую можно использовать в плохих погодных условиях и суровых условиях.
  • Устойчивость к естественным разрушениям и непогоде. Может поддерживать хорошую производительность в соленых или других суровых условиях.
  • Удобно транспортировать.Габионный мешок поставляется в виде плоских частей, что экономит место и стоимость перевозки.
  • Простота установки и сборки. Просто поместите камни в клетку, для чего не нужны специальные навыки.
  • Экологичный. Растения могут расти в каменных промежутках, что позволяет мешковому габиону сливаться с окружающей средой.

ESG-04: Вставка арматурной проволоки для прочной конструкции и простоты установки.
ESG-05: Габионы из мешков складываются друг на друга для защиты от наводнений.

Пакет из мешкового габиона

  • Мешковый габион обычно поставляется в связках. Цилиндрическая клетка сжимается и стягивается вместе, образуя плоские листы. Листы упакованы в пачки для удобства погрузки, обработки, транспортировки и разгрузки.
  • Связывающая проволока поставляется в бухтах, когда она вам понадобится, просто нарежьте плоскогубцами нужную длину.
  • Если вам нужны кольцевые застежки и инструменты для застежек, мы также можем предоставить их для вас. Они поставляются в коробках.

Применение мешкового габиона
Мешко-габион широко используется в проектах по подготовке к реке или реке. Особенно дождливым летом. Мешковый габион может противостоять наводнениям и защищать набережную, людей и имущество. Мешковый габион
также можно использовать в проектах, где требуется быстрая установка и прочные и долговечные конструкции.

Запрос на наш продукт

При обращении к нам укажите свои подробные требования.Это поможет нам дать вам действительное предложение.

Защита от наводнений Цилиндрические габионные корзины, мешковые габионы, каменные клетки из проволочной сетки, габионные мешки для речных набережных

Мешковые габионы представляют собой цилиндрические корзины, изготовленные из стальной тканой проволочной сетки двойного кручения с механическими характеристиками в соответствии с положениями кодекса. Эти элементы применяются для защиты берегов и насыпей, для устройства гравитационных крепей, для удержания неустойчивых откосов, имеющих «существенное конструктивное значение». »

Цилиндрические габионы заполняются камнями на месте для создания гибкой и проницаемой конструкции, которая будет использоваться для берегоукрепительных и аварийно-спасательных работ. Проволока, используемая при производстве цилиндрических габионов, может быть покрыта дополнительным покрытием из материала ПВХ, с учетом срока службы работ и степени агрессивности окружающей среды.

Для усиления конструкции все края армированы проволокой большего диаметра, чем та, что используется для сетки. Доступны комбинации различных типов сетки и диаметров проволоки в зависимости от требуемых механических характеристик и различных комбинаций размеров и размеров коробчатых или цилиндрических габионных элементов.

Габионы для мешков Оцинкованные|Покрытые ПВХ|

Мешочные габионы, изготовленные из стальной плетеной сетки двойного кручения 8×10, представляют собой цилиндрические корзины.Они заполняются камнями на строительных площадках, обладают хорошей гибкостью и проницаемостью. Материал мешкового габиона — стальная проволока, представляющая собой сильно оцинкованную низкоуглеродистую сталь. Кроме того, все края сетчатых панелей окаймлены проволокой большего диаметра для усиления конструкции. Чтобы удовлетворить различные требования клиентов, размеры и размеры мешкового габиона в нашей компании могут быть изготовлены по индивидуальному заказу.

Материал мешкового габиона: высококачественная низкоуглеродистая стальная проволока, оцинкованная проволока и проволока с покрытием из ПВХ.

* Обладает высокой устойчивостью к естественному разрушению и неблагоприятным погодным условиям.

* Хорошая проницаемость, которая может предотвратить повреждение, вызванное статической жидкостью.

* Удобен в транспортировке, так как можно перевозить в сложенном виде, сборка на месте.

* Хозяйственный и полезный: что нам нужно сделать, так это просто положить камни в клетку без специальных навыков.

* Некоторые растения могут расти в промежутках между скалами и сливаться с окружающей природной средой.

Применение мешкового габиона:

Обычно мешочный габион заполняется камнями на строительной площадке, чтобы сформировать гибкую и проницаемую структуру, которая используется для аварийных и речных работ. Обычно он используется в тех случаях, когда местные условия требуют быстрой установки или когда вода не позволяет легко добраться до объекта и где необходима подводная установка.

Условия упаковки:

Обычно все мешочные габионы поставляются в виде связок, которые сжимаются и связываются вместе на заводе для удобства транспортировки и обработки.Проволока шнуровая поставляется в бухтах. Кольцевые застежки поставляются в коробках, которые должны храниться в сухом месте.

Технические характеристики: Технические характеристики:

4 9003 7 Размер мешка Gabion Длина клетки (M) V (M) V (M3)
  • 3 1.2

  • 5

    6

    7

    Применение песка Заполнение цилиндрического габания для эрозии / наводнения

    Vkpatil , BTRA и Д-р Ратнакар Махаджан , Maccaferi Environmental Solutions Pvt. ООО .

    Использование композитного материала с использованием цилиндрических габионов, облицованных геотекстилем Материал

    Цилиндрический габион, облицованный геотекстилем, представляет собой защитную систему, которая используется для заполнения сухим песком в качестве наполнителя и установки на место.Они используются для подготовки основания для конструкций, которые труднодоступны и чаще всего находятся под водой. Система локализации удобна там, где камня меньше, а песок доступен для заполнения. Эта система работает как составная система и помогает в областях, где скорость воды относительно высока, и геотекстильные мешки сами по себе не смогут выдержать напряжения сдвига, вызванные водой на компоненты системы.

    Компоненты изготовлены из механически тканого шестиугольного двойного кручения (DT), оцинкованного и покрытого ПВХ, цилиндрического габиона из проволочной сетки, облицованного нетканым геотекстильным материалом, используемым для применения в подпорной стенке/Работы по защите от размыва/Работы по подготовке рек/Работы по защите берегов/ работы по подводному размещению/борьбе с эрозией.

    Цилиндрический габион из проволочной сетки DT должен представлять собой цилиндрическую корзину, состоящую из механически сотканной шестиугольной проволочной сетки DT и геотекстиля в качестве облицовочного материала, который действует как система удержания песка или любого другого подходящего наполнителя. Размеры цилиндрических габионов:

    Стальная проволока должна быть из мягкой закаленной стали с сильным цинковым покрытием. Покрытие APVC должно быть нанесено для обеспечения дополнительной защиты для долговечности и использования в агрессивных средах. Для усиления конструкции системы все края сетчатых панелей окантованы проволокой большего диаметра.Цилиндрический габион должен поставляться со стальной армирующей проволокой, вставляемой в процессе производства для облегчения закрытия во время установки. Верхнее отверстие внутренней облицовки из геотекстиля должно быть зашито на месте после заполнения системы локализации песком или соответствующим материалом. Шестиугольная форма сетки обеспечивает лучшее распределение рабочих напряжений по проволокам, образующим сетку.

    Типовая защитная система из цилиндрических габионов

    P Ремонт защитной системы из цилиндрических габионов:

    Цилиндрические габионы из проволочной сетки DT должны поставляться сложенными в плоском виде и упакованными в связки.Большие блоки могут поставляться в рулонах, а вкладыши для таких больших блоков поставляются отдельно.

    Блоки собираются по отдельности, чтобы вместить систему сдерживания. Сетка, образующая цилиндрический габион, и система удержания геотекстиля должны быть развернуты из упакованных пачек. Сетка должна быть свернута, чтобы сформировать сборную защитную оболочку цилиндрической формы.

    Один конец цилиндрического габиона из проволочной сетки DT необходимо связать/закрыть, потянув за съемную планку.Геотекстильная защитная оболочка должна поставляться с открытым верхним концом для заполнения песком, а мешок должен быть сшит с помощью переносной прошивной машины, заполняющей защитную оболочку песком или соответствующими наполнителями.

    Связки цилиндрических габионов должны быть доставлены на строительную площадку из проектного склада и уложены таким же образом, как это делалось в проектных складах.

    Цилиндрический Ga b i в связках на объекте.

    Эти связки должны быть уложены на ровной поверхности с деревянными стропилами/шпильками между ними для удобства обращения и предотвращения любого повреждения сетки DT и других компонентов, таких как кромочная проволока.

    Связки могут быть вскрыты на складе для поставки точного количества цилиндрических габионов на строительную площадку. С отдельными сложенными цилиндрическими блоками габиона следует обращаться надлежащим образом, как показано, во избежание повреждения сетки DT и других компонентов.

    P Установка для заполнения:

    После завершения заполнения заполненную систему герметизации следует аккуратно хранить вместе и хранить в указанном месте. Система локализации будет весить примерно 700-850 кг при заполнении, в зависимости от типа используемого наполнителя. Следует позаботиться о том, чтобы эти системы локализации не волочились и не тянулись по земле.

    При строительстве перрона заполненные системы сдерживания загружаются на лодку/судно, а затем сбрасываются в нужном месте.Подъем этих систем сдерживания осуществляется с помощью кранов.

    Установки вблизи береговой части могут быть установлены с помощью кранов. Следует следить за тем, чтобы не было никаких повреждений герметизирующих единиц.

    Последовательность строительства

    Последовательность действий, которые необходимо соблюдать для выполнения работ, указана ниже,

    a. По прибытии на место материал должен быть уложен и храниться надлежащим образом в сухих помещениях, и с ним следует обращаться осторожно, чтобы свести к минимуму повреждение закупленного предмета

    b.Место хранения материала и зона, предназначенная для операций по наполнению, должны располагаться поблизости.

    в. Зона наполнения должна быть чистой и свободной от органических веществ. Зона должна иметь минимальные неровности, чтобы можно было легко транспортировать заполненные защитные блоки к фидерным блокам.

    д. Песок, имеющийся в куче песка, не должен содержать органических веществ.

    эл. Операции по наполнению должны выполняться с должной осторожностью. Выбор метода заполнения будет основываться на фактическом состоянии объекта

    f.После заполнения мешки будут подняты с помощью песка Hydracrane, уложенного надлежащим образом на складской площадке. Площадка должна содержаться в сухом состоянии и на ней не должно быть норных животных в качестве меры защиты блока

    g. Затем заполненные контейнеры будут доставлены в зону погрузки, а затем доставлены в районы, где будет производиться сброс.

    ч. Небольшие лодки, которые будут использоваться для осмотра территории после установки или сброса контейнера.

    Спецификации для габионов

    M механическая двойная крученая шестиугольная проволочная сетка с покрытием Zn+PVC: Все стальные проволоки, используемые при производстве проволочной сетки и во время строительства, должны соответствовать EN10.Проволока, используемая для изготовления сетки, должна иметь предел прочности при растяжении

    в пределах 380-550 Н/мм2 и удлинение не менее 10%. Испытание проводят

    на образце длиной не менее 25 см. Все испытания сетчатой ​​проволоки, кромочной проволоки и шнуровой проволоки должны проводиться до изготовления сетки. Проволочная сетка DT должна иметь пиковую прочность на растяжение 40 кН/м при испытании в соответствии с процедурой, изложенной в пункте 6 настоящей спецификации.

    b) Кромочная проволока: Диаметр кромочной проволоки должен быть больше, чем диаметр проволоки в проволоке. Диаметр кромочной проволоки должен быть 3.4 мм и должен иметь те же характеристики, что и проволочная сетка.

    c) Проволока для шнуровки: Диаметр проволоки для шнуровки должен составлять 2,2 мм и иметь те же характеристики, что и проволочная сетка.

    d) Цинковое покрытие:

    • Цинковое покрытие: Минимальные количества цинка, указанные в таблице 1, должны соответствовать требованиям EN10244-2 (таблица 1 и класс A).
    • Адгезия цинкового покрытия: Адгезия цинкового покрытия к проволоке должна быть такой, чтобы, когда проволока намотана шестью витками на оправку, диаметр которой в четыре раза больше диаметра проволоки, она не отслаивалась и не трескалась при трении о нее голые пальцы в соответствии с EN10244.

    д) ПВХ (поливинилхлорид) покрытие:

    • Толщина ПВХ покрытия: номинальная – 0,5 мм, минимальная – 0,38 мм : от 50 до 60 Shore D, в соответствии с ISO868
    • Прочность на растяжение: более 21 МПа, в соответствии с ISO527
    • Удлинение при разрыве: не менее 200% в соответствии с ISO 527
    • УФ-стабилизированный

    Диаметр проволоки, допуски, покрытие цинк+ ПВХ должно соответствовать значениям, указанным в следующей Таблице

    Таблица-9.7.1 Характеристики сетчатой ​​проволоки, кромочной проволоки и шнуровой проволоки

    Отверстие в сетке: Номинальный размер D = 100, см. рис. 9.7.1

    Допуски на размер отверстия в сетке: ± 5%

    Сетка DT должна иметь не менее 10 номеров отверстий сетки на метр сетки перпендикулярно крутке сетки.

    Порядок проверки раскрытия сетки

    • Цилиндрические габионы должны быть развернуты на ровной поверхности.
    • Любая усадка в развернутом виде габионной сетки должна быть удалена путем растяжения сетчатой ​​панели.
    • в. Разметка на земле делается от центра витка одной сетки, а вторая разметка делается на расстоянии 1м.
    • Количество отверстий сетки в 1 м должно быть подсчитано и проверено.

    Допуски на раскрытие сетки указаны в таблице 9.7.1 согласно EN10223–3

    Размеры проволочной сетки DT цилиндрического габиона

    Проволочная сетка DT цилиндрического габиона должна изготавливаться 2 м с допуском ±5%.В Таблице 9.7.3 указаны стандартные размеры проволочного цилиндрического габиона DT Другие размеры рулонов могут потребоваться в зависимости от условий на площадке при условии утверждения Инженером. Для нестандартных длин рулонов могут быть некоторые отклонения от номинального размера, указанного на контрактных чертежах, за пределами допуска.

    Таблица 9.7.3 Стандартные размеры цилиндрического габиона из проволочной сетки DT

    T Критерии оценки и приемки:

    Испытания должны проводиться на сырье в соответствии с кодами, указанными в таблице 9. 7.4. Утверждение материала должно быть получено в письменной форме от Инженера до фактического начала поставки. Изготовитель цилиндрического габиона из проволочной сетки DT должен предоставить сертификат изготовителя об испытаниях материала с каждой партией/отгрузкой. Испытание на прочность при растяжении и испытание цинкового покрытия на основной проволоке должны проводиться на одном образце на каждые 10 000 поставленных единиц. Для подтверждения того, что система соответствует всем техническим и специальным требованиям, должен быть предоставлен сертификат испытаний производителя для цилиндрического габиона из проволочной сетки DT.

    Таблица 9.7.4. 7.10 и 7.11 того же отчета для указанных выше спецификаций материалов.

    Стоимость строительства цилиндрического габиона, выровненные с геотекстильным материалом -Отазонным защитой / км Длина

    канал после подкладки

    Техническое исследование 5: Проект: Банковская защита Работы в реке Ганга, рядом с жилым Complex at Budge Budge, Kolkata                                                                                                                                    ,                                                                Год: 2014

    Детали проекта: Различные явления наблюдаются в морских песках океанов Приливный бор — одно из таких явлений, которое происходит в эстуарной зоне. На земном шаре очень мало мест, где происходит это явление, регион Бадж-Бадж в Калькутте является одним из таких мест в Индии, где это явление происходит.Интенсивная турбулентность и гидравлический скачок, вызванный Приливной скважиной, привели к повреждению составной стены джутовой фабрики Caledium.

    Наводнение, произошедшее в 2013 году, повредило составную стену завода по производству джута Caledium. Противоэрозионные работы, проводившиеся в 2014 году, оказались под водой во время возникновения приливной волны. Меры против эрозии, построенные с использованием геотекстильных мешков, цилиндрической системы сдерживания габионов, сетки из стальной проволочной сетки двойного кручения, габионов, использовались для предотвращения выживания в приливной скважине и защиты берегов.После возникновения последнего приливного вала отмечено значительное количество иловых отложений.

    размещены сумки Geotextile на склоне Обработка цилиндрической системы содержания габиона

    Case Eзнание 6: Проект: Проект эрозии Работы по берегам Брахмапутры, Рохморию, Ассам, Индия Клиент: Департамент водных ресурсов, АссамПояс русла Брахмапутры очень динамичен из-за непрекращающихся структурных изменений в бассейновой части и на окраинах бассейна, а также закономерностей сброса наносов. Ромория в верховьях реки Брахмапутра в Ассаме является районом, наиболее сильно пострадавшим от речной эрозии. Этот район расположен примерно в 20-30 км от города Дибругарх вверх по течению южного берега реки Брахмапутра. В течение последних шестидесяти лет этот район подвергался эрозии, и более 25 деревень были стерты с лица земли эрозией

    В июне 2012 года ситуация с наводнениями в Ассаме ухудшила положение более 1000 деревень, а уровень воды в других деревнях был около пяти футов высотой.Противоэрозионное сооружение, сооруженное в апреле 2012 года, было полностью затоплено водой, и часть паводковых вод прошла по ограждению.

    Мероприятия по защите от эрозии, построенные с использованием геотекстильного мешка, пережили наводнение и защитили берега. После наводнения было отмечено значительное количество отложений ила, что свидетельствует об успешном проведении противоэрозионных работ вдоль берегов реки.

    Источники Берег реки Брахмапутра / Состояние геотекстильных мешков и берега реки после наводнения



    ТЕКСТИЛЬНАЯ ЦЕПОЧКА

    Мешок Габион|Anping Baiyi Metal Mesh Products Co.

    , ООО



    Мешок Габион|Anping Baiyi Metal Mesh Products Co., Ltd. Мешковые габионы представляют собой шестиугольные сетчатые блоки двойного кручения, состоящие из одной сетчатой ​​панели, зашнурованной в цилиндрический блок. В основном используется при спасении, блокировании насыпи.
    Мешок-габион представляет собой мешок в форме колонны, сплетенный из двойной шестиугольной сетки. Когда он используется, он заполняется отборным камнем, чтобы сделать устойчивый строительный материал с хорошей водопроницаемостью для предотвращения или контроля наводнений.На проектной площадке габионы Sack заполняются камнем для формирования гибких, проницаемых, монолитных конструкций, которые используются для аварийных и речных работ, где местные условия требуют быстрой установки или вода не позволяет легко добраться до площадки (подводные установки ).
    0,6 0,54
    2,7 0,6 0,80
    1. 8 0,9 0.9
    0,9
  • Длина (M)
  • Емкость (SQM)
  • Диаметр проволоки (мм) 6 Глубина ± 5%
    1 Размеры сетки 1 Допуск
    60×80 мм
    80×100 мм
    100×120 мм
    120×150 мм
    1. 80 0.60 0.60 0.54 0.54 0.54 Длина ± 5%
    Ширина ± 5%
    Глубина ± 5%
    Техническая проволока оцинкованная или гальфана. 2,00-3.00
    ПВХ покрытием 2.0 / 3.0 2.2 / 3.2,2.4 / 3.4,2.7 / 3.7,2.0 / 4.0
    1,80 0,90 1,20
    2,00 0,65 0,66
    2,00 0,95 1,42
    2,70 0. 60 0,80
    2,70 0,90 1,08

    Pre:Габион Матрас
    следующий:Five Twist Габион
    Ключевые слова:Мешок Габион
  • ГАБИОНЫ ИЗДЕЛИЯ

  • НОВОСТИ

  • СВЯЖИТЕСЬ С НАМИ

    Компания по производству металлических проволочных сеток округа Аньпин Байи., Ltd
    ADD: Anping, Hebei, China
    TEL: 0311-89921566
    MOB: 18831828886
    E-MAIL: [email protected]
    WEB: www.byjssw.com
    P.C:

  • 30

    [email protected] County Baiyi Metal Wire Mesh Co., Ltd ДОБАВИТЬ: Аньпин, Хэбэй, Китай ТЕЛ: 0311-89921566 МОБ: 18831828886 ВЕБ: www.byjssw.com

    Габионные мешки

    , их особенности, использование, обработка и технические характеристики.

    Сетка для изготовления габионных мешков шестигранная с отверстием 80×100 мм, диаметр проволоки 2.7 мм и кромочной проволоки диаметром 3,4 мм.

    Мешок Габионы представляют собой цилиндрические корзины, изготовленные из стальной плетеной сетки двойного кручения 80×100.

    Сетчатый мешок из габионов Особенности:

    • Самопроницаемость воды: В мешковом габионе есть зазоры между каменной насыпью. Каменная засыпка хороша для просачивания воды через конструкцию, снятия гидростатического давления, обеспечения прочности земли на сдвиг, а также для устойчивости всей конструкции; Между тем, сэкономив на традиционном водоотводном оборудовании, удалось снизить общую стоимость.
    • Долгий срок службы: Материал мешкового габиона — стальная проволока из 10% алюминиево-цинкового сплава, превосходная технология производства определила однородность цинкового покрытия, лучшую коррозионную стойкость, срок службы может достигать 100 лет.
    • Экономика: мешок габиона защищает проект, образованный стальной сетчатой ​​коробкой и наполнителями. его стоимость ниже цены бетона, ниже и близка к цене цементной кладки. это может сэкономить большие расходы на обработку фундамента, особенно проект защиты ремонта в плохой почве и основании, что в значительной степени представляет его преимущество в низкой цене.
    • Простота установки: Мешковый габион можно превратить в полуфабрикат в соответствии с проектом, а затем установить и установить на основе чертежа, прост в эксплуатации, мало влияет на климат и подходит для механизированной работы, он не только гарантирует качество проекта, но также может ускорить темп проекта.
    • Габион сетчатый мешок упаковка: В основном к мешку прикрепляются карманные застежки габиона, для облегчения транспортировки и погрузочно-разгрузочных работ в заводских условиях свяжите их между собой, привяжите проволокой к объемной форме.Крепеж должен храниться в сухом месте.
    • Материал габиона мешка: Может быть проволока с электрооцинкованием, проволока с горячим цинкованием, проволока с высоким горячим цинкованием и проволока Galfan, проволока с пластиковым покрытием и другое сырье.
    • Процесс обработки сетчатых габионных мешков: Цинк. Для использования в суровых условиях можно также добавить 0,5 мм ПВХ-покрытие.
      Чтобы быстрее закрыть мешок в процессе установки, вставьте сталь на конце сетки во время производственного процесса.

    Как использовать габионы из мешков:

    Габионы из мешков, заполненных камнями, используются для регулирования рек и различных аварийно-спасательных работ. Мешковые габионы поставляются со стальной армирующей проволокой, вставленной в процессе производства для облегчения закрытия во время установки.

    Обработка габионов из мешков:

    • Проволока для изготовления мешка габион гальванически оцинкована.
    • Размеры и размеры оцинкованных габионов Мешки могут быть изготовлены по индивидуальному заказу.

    Мешок из габионной сетки Технические характеристики:

    Размер габиона
    Длина клетки (м) Диаметр клетки (м) В 3
    1,8 0,6 0,54
    2,7 0,6 0,80
    1,8 0,9 1,2
    2,7 0,9 1,80

    (Конкретный размер может быть настроен в соответствии с требованиями инженерного проекта)

    Габион, цилиндрическая корзина, открытая с обоих концов, около трех футов в ширину и столько же в высоту — цифровой файл с черно-белой пленки, копия нег.

    Подробнее об авторских правах и других ограничениях

    Для получения рекомендаций по составлению полных ссылок см. Ссылаясь на первоисточники.

    • Консультант по правам : Нет известных ограничений на публикацию.
    • Репродукционный номер : LC-USZ62-45357 (черно-белая копия пленки, отрицательная.)
    • Телефонный номер : илл. в U24 .S6 Am Imp [Редкая книга RR]
    • Информация о доступе : —

    Получение копий

    Если отображается изображение, вы можете загрузить его самостоятельно. (Некоторые изображения отображаются только в виде эскизов за пределами Библиотеке Конгресса из соображений прав, но у вас есть доступ к изображениям большего размера на сайт.)

    Кроме того, вы можете приобрести копии различных типов через Услуги тиражирования Библиотеки Конгресса.

    1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность. Если поле «Репродукционный номер» выше включает репродукционный номер, начинающийся с LC-DIG…, то есть цифровое изображение, которое было сделано прямо с оригинала и имеет достаточное разрешение для большинства целей публикации.
    2. Если есть информация, указанная в поле Номер репродукции выше: Вы можете использовать репродукционный номер для приобретения копии в Duplication Services. Это будет сделано из источника, указанного в скобках после номера.

      Если в списке указаны только черно-белые («ч/б») источники и вам нужна копия, показывающая цвета или оттенка (при условии, что они есть у оригинала), обычно можно приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, включая каталог запись («Об этом элементе») с вашим запросом.

    3. Если в поле Номер репродукции выше нет информации: Как правило, вы можете приобрести качественную копию через Duplication Services. Назовите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

    Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

    Доступ к оригиналам

    Пожалуйста, выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонке в разделе «Распечатки». и читальный зал фотографий, чтобы просмотреть исходные предметы. В некоторых случаях используется суррогатное изображение (замещающее изображение). доступны, часто в виде цифрового изображения, копии или микрофильма.

    1. Элемент оцифрован? (Эскиз (маленькое) изображение будет видно слева. )

      • Да, элемент оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть просматривать в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленьких) изображений, когда вы находитесь вне Библиотеки Конгресс, потому что права на предмет ограничены или не были оценены на предмет прав ограничения.
        В качестве меры по сохранению мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал просто слишком хрупок, чтобы служить. Например, стекло и пленочные фотонегативы особенно подвержены повреждениям. Их также легче увидеть онлайн, где они представлены в виде положительных изображений. )
      • Нет, элемент не оцифрован. Перейдите к #2.
    2. Указывает ли вышеприведенные поля Access Advisory или Call Number, что существует нецифровой суррогат, например, микрофильмы или копии?

      • Да, другой суррогат существует. Справочный персонал может направить вас к этому суррогат.
      • Нет, другого суррогата не существует. Перейдите к #3.
    3. Если вы не видите уменьшенное изображение или ссылку на другой суррогат, пожалуйста, заполните бланк вызова в читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют назначения на более позднее время в тот же день или в будущем.
