Центр художественной гимнастики в лужниках ход строительства: Современная роскошь. Что делает Дворец гимнастики уникальным

Содержание

Современная роскошь. Что делает Дворец гимнастики уникальным

Фото: Folding, «Красный квадрат», «Норт», Стройкомплекс Москвы

Неповторимый дизайн, информационное моделирование и оригинальные технические решения – рассказываем, что и как делает Дворец гимнастики Ирины Винер-Усмановой уникальным

Образцовая модель

Его построили всего за два года, хотя на это время пришелся чемпионат мира по футболу, заморозивший большинство работ. Удивительно малый срок для объекта, который даже руководитель авторского коллектива проектировщиков, главный архитектор Москвы Сергей Кузнецов называет технически сложным. «Здесь большие пролеты крыши, высокие потолки и крайне оригинальное оформление кровли», – уточняет эксперт.

Сделать все быстро и качественно помогли BIM-технологии. «Информационное моделирование позволило выявлять возможные коллизии и избегать многократных корректировок проекта», – подтверждает Марс Газизуллин, генеральный директор «Мосинжпроекта», выступившего техническим заказчиком и генеральным подрядчиком дворца.

BIM-модель разрабатывалась в OpenBIM, архитектурная часть проекта была выполнена в ArchiCAD, для построения сложной геометрии кровли использовался Rhino. «Все разделы были качественно синхронизированы, и это помогло оптимизировать затраты на строительство», – доволен работой и Сергей Кузнецов. Он считает, что Дворец гимнастики в Лужниках может стать драйвером развития BIM-технологий в России. Гордятся проектом и разработчики ArchiCAD – они поместили его на обложку новой версии своей программы, презентованной недавно в Лас-Вегасе.

«Мы сидели днями и ночами, придумывая элементы дизайна дворца. Основной идеей было создать не просто спортивную арену, а Русский дом. Сначала мне показывали безликие эконом-варианты. Поэтому я привлекла русских мастеров по таким направлениям, как хохлома и жостовская роспись, холуйская лаковая миниатюра, резьба по дереву. Ежедневно и круглосуточно в ходе строительства я или мои помощники приезжали на объект, проверяли ход работ. Все элементы дворца уникальные. К примеру, мне говорили, что невозможно сделать мозаичный пол на спортивном объекте – слишком сложно и неизносостойко. Я же находила людей, которые могут это сделать. А места для почетных гостей украшают ковры Сюзане ручной работы из Узбекистана. И, конечно, невозможно было бы создать дворец в такие короткие сроки, если бы не команда из 1200 профессиональных строителей, которых по поручению мэра Москвы Сергея Собянина нашли Марат Хуснуллин

(вице-премьер правительства России, ранее – заместитель мэра Москвы. – Прим. СБК), Марс Газизуллин и Игорь Киатров», – уверена Ирина Винер-Усманова.

Дворец гимнастики Ирины Винер-Усмановой

Дата открытия: 18 июня 2019 года
Вместимость: до 3926 зрителей (на соревнованиях по художественной гимнастике)
VIP: 4 ложи на 80 человек
Площадь: 23,5 тыс. м²
Максимальная высота: 40,2 м
Спортивная инфраструктура: школа художественной гимнастики, 3 тренировочных зала, 2 хореографических зала, тренажерный зал, медико-восстановительный центр, 10 раздевалок, тренерские, судейские, сауны, комментаторские, мастерские, конференц-залы, столовая, буфет, пресс-центр с залом на 150 человек
Гостиница: 4 звезды, 5 этажей, 39 номеров, 113 мест

Стоимость строительства: ₽3 млрд
Инвестор: Алишер Усманов

Чемпионская лента

Новый дворец стал одним из самых заметных зданий главного спортивного кластера страны. Особое внимание привлекает металлическая крыша, напоминающая развевающуюся гимнастическую ленту.

Архитектурную концепцию придумали российские специалисты из творческого производственного объединения «Прайд». По словам одного из авторов Николая Гордюшина, над проектом работала большая команда, только архитекторов привлекли более 10 человек.

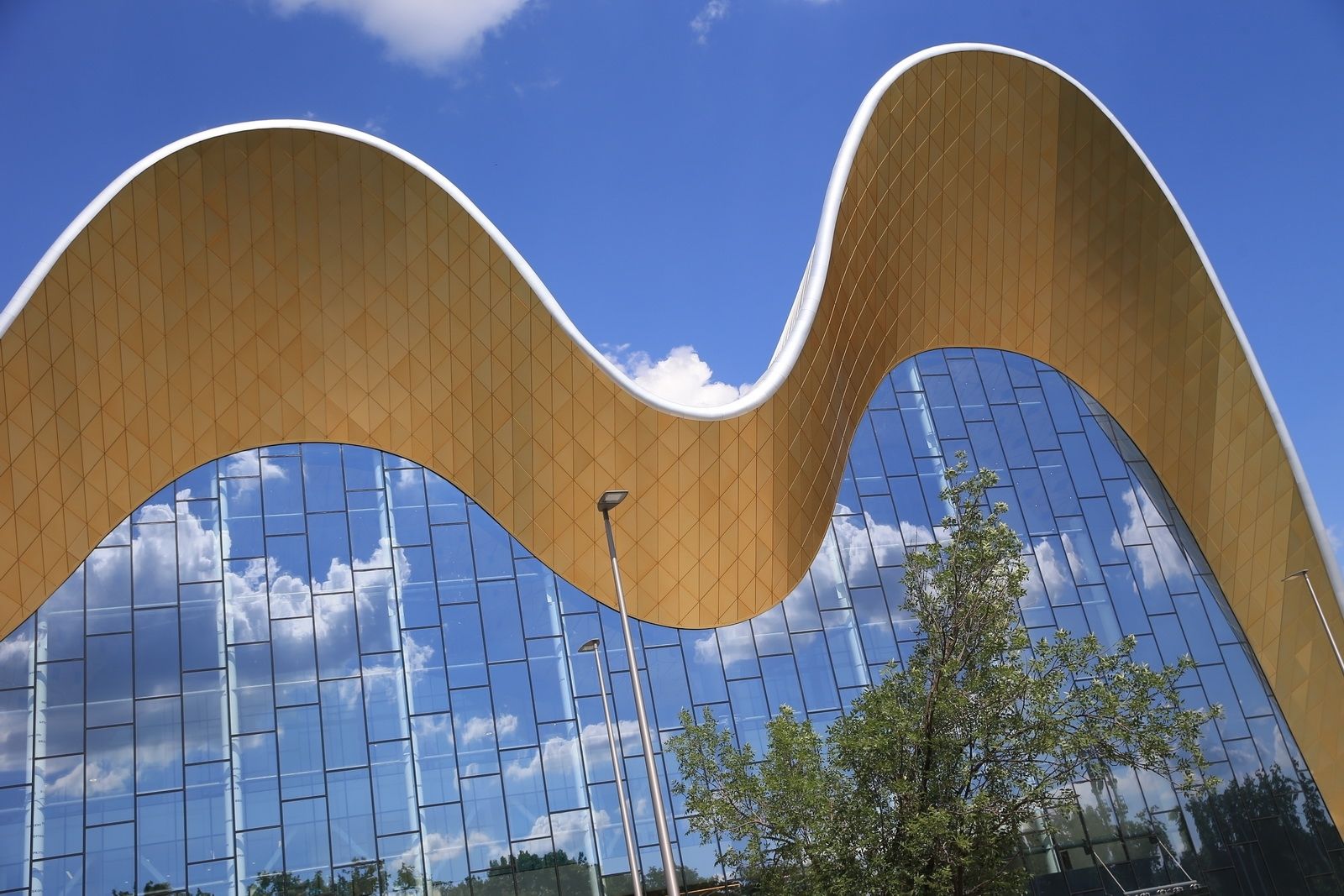

Крыша сделана из алюминиевых листов, защелкивающихся друг с другом без дополнительных крепежей, с помощью фальцевых соединений. Покрытие площадью 15,2 тыс. м² изготовили по итальянской технологии, но из российских материалов. Вогнутая часть гребня главной «волны» придает дворцу дополнительную изящность, позволяет лучше сопрячь кровлю и фасад.

Уникальная конструкция успешно прошла испытания в аэродинамической трубе с воссозданием разных погодных условий. Ни сильный ветер, ни дождь, ни обильный снегопад Дворцу гимнастики не страшны. К тому же кровля, как и все здание в целом, оборудована самыми современными технологиями.

Здесь есть система снегозадержания, обогрев водосборных воронок и вспомогательные конструкции для обслуживания.

26 метров – высота стеклянных витражей на фасаде Дворца гимнастики

Идея использовать в кровле золотой и серебряный цвета принадлежит Ирине Винер-Усмановой, пожелавшей обыграть тему спортивных побед и медалей. Президент Всероссийской ассоциации художественной гимнастики вообще активно участвовала в строительстве и лично утверждала все дизайнерские решения.

«В „подшиве ленты“ используется десяток оттенков золотого цвета», – уточнил Николай Гордюшин. Площадь этой мозаики – 3,4 тыс. м².

«В выборе стилистических решений мне помогал Игорь Соловьев, до этого он занимался оформлением нашего частного дома. К сожалению, сейчас не принято делать русский декор – везде евроремонт. А творчество народа остается в тени, – считает Ирина Винер-Усманова. – Характер дворца отражается в каждой детали, заметной как обычным посетителям, так и почетным гостям.

На четвертом этаже у нас три VIP-ложи, оформленные по-разному. Одна – в стиле жостовской росписи, вторая – в стиле современной русской живописи по эскизу моего брата, третья – восточная с коврами ручной работы из Бухары».

Основную цветовую гамму арены создают бордовые кресла. Тренировочные залы выполнены в светлых пастельных тонах. Яркие цвета использованы в оформлении столовой, буфета и гостиницы. Также в отделке использовались мозаики и традиционные русские узоры (хохлома, жостово).

Дворец в цифрах

Директор Дворца гимнастики Ирины Винер-Усмановой Александр Паньков назвал основные параметры работы объекта.
• За 9 месяцев проведено 42 мероприятия, которые посетило более 150 тыс. человек
• Годовая загрузка – 72%
• Стоимость аренды – ₽1 млн/сутки (в день монтажа на 50% дешевле)
• Основные источники доходов: аренда, кейтеринг, гостиница
• Операционные расходы – около ₽500 млн/год (с учетом налогов)

Полный контроль

Руководитель строительства со стороны заказчика Геннадий Рутенбург

назвал дворец гимнастики «необычным спортивным проектом», возведенным в очень короткие для объекта такой сложности сроки. По его словам, одной из главных проблем был вопрос вентиляции на основной арене. Надо было сделать так, чтобы зрители и спортсмены находились в комфортных условиях, а над ковром для соревнований при этом царил полный штиль. Это необходимо, чтобы потоки воздуха не мешали спортсменкам во время упражнений с лентой.

Другую сложность отметил Марс Газизуллин. «Стояла задача обеспечить многофункциональность. Чтобы во дворце одинаково успешно проходили и соревнования по разным видам спорта, и концерты, и выставки, и праздники. Считаю, это удалось сделать», – говорит руководитель «Мосинжпроекта». Его слова подтверждает и то, что дворец был в заявке России на право проведения чемпионата Европы по гандболу. Турнир наша страна не получила, но сам спорткомплекс международную инспекцию устроил полностью.

Через месяц после открытия Дворец Ирины Винер-Усмановой принял первый в истории юниорский чемпионат мира по художественной гимнастике

«Поставленная Ириной Александровной задача подготовки дворца и для концертов потребовала установки более качественной акустической системы», – отметил Геннадий Рутенбург. Кроме этого, новый объект может похвастать идеальным спортивным освещением, обеспечивающим отличную телекартинку, но не слепящим выступающих, двумя большими медиаэкранами на основной арене и 900 декоративными светильниками на потолке, создающими эффект звездного неба.

По просьбе Винер-Усмановой установлена и еще одна медиасистема – камеры, позволяющие удаленно следить за всеми тренировками.

«Особая гордость – интерактивный музей, где можно увидеть всю историю гимнастики, начиная от Айседоры Дункан и ее учениц и заканчивая советскими, российскими и зарубежными чемпионками. Реализацией занималась компания „Красный квадрат“. В музее пять LED-экранов с тач-столами, на которых можно изучать мир художественной гимнастики: географию, аллею славы», – рассказывает Ирина Винер-Усманова.

Для «Мосинжпроекта» Дворец гимнастики стал первым объектом, возведенным на частные инвестиции. Город только предоставил землю и обеспечил подключение к инженерным коммуникациям. Однако Марс Газизуллин сравнивает его с Большой спортивной ареной «Лужники», которую также строила его компания:

«По сложности и значимости это объекты одного уровня».



Текст: Константин Нуждёнов

Материал из журнала «СБК. Спорт Бизнес Консалтинг» №1 (40) март 2020

Дворец художественной гимнастики — GRAPHISOFT Россия, Украина, Грузия и СНГ

Irina Viner-Usmanova Rhythmic Gymnastics Center in the Luzhniki Complex, Moscow

Дворец художественной гимнастики Винер-Усмановой в Лужниках, Москва, Россия | Изображение предоставлено ТПО «Прайд»

Archicad — основной инструмент BIM-проектирования архитектора

Творческое производственное объединение «Прайд» создано в 2013 году. Основатели организации — специалисты, имеющие огромный опыт реализации крупных и технологически сложных объектов. На сегодняшний день в компании работают более 60 высококвалифицированных специалистов, в том числе 25 архитекторов. ТПО «Прайд» занимается не только архитектурным проектированием, но и разработкой генерального плана, а также конструктивных и инженерных решений. Компания выполняет полный комплекс услуг: от создания архитектурной концепции и оценки градостроительного потенциала территории до разработки проектной и рабочей документации с прохождением экспертизы и авторским надзором.

Среди важнейших и принципиальных новшеств, которые активно используются при проектировании, — технологии информационного моделирования зданий (Building Information Modeling). Выполнение комплексных задач требует целостного BIM-решения, которое могло бы выполнять функции основного инструмента и аккумулировать результаты работы архитекторов, конструкторов, инженеров смежных специальностей. BIM-технологии помогают обеспечивать комплексный подход к проектированию, когда создаваемая на этапе концепции BIM-модель модифицируется и дорабатывается на всех этапах жизненного цикла.

Стремление предлагать заказчикам наиболее интересные архитектурные решения и выполнение комплексных задач подсказали руководству компании выбор в пользу Archicad: программа не требует длительной настройки, наличия в штате отдельного BIM-менеджера и интуитивно понятна архитектору.

Дворец художественной гимнастики Винер-Усмановой в Лужниках, Москва, Россия | Изображение предоставлено ТПО «Прайд»

Внимание к деталям

Одним из недавних проектов, разработанных ТПО «Прайд», стал Дворец художественной гимнастики (ДХГ) Ирины Винер-Усмановой. По своим архитектурным и конструктивным решениям объект уникален. ДХГ, который построен в московских Лужниках, — это арена на четыре тысячи мест для проведения соревнований и тренировок, частично трансформируемые трибуны и VIP-ложи плюс множество различных помещений. Внешний облик передает ассоциативную связь формы здания с его назначением: уникальная форма кровли здания напоминает взмах гимнастической ленты.

На начальном этапе довольно быстро создали предварительную концепцию, состоявшую из нескольких принципиально разных решений. Были и варианты с плавными бионическими формами, и наоборот, более геометричный внешний вид с четким ритмом фасада. Заказчик выбрал форму парящей над землей ленты. Сроки были очень сжатыми, и на разработку первой 3D-модели ушло не больше месяца

Первоначальные эскизы крыши дворца художественной гимнастики | Изображение предоставлено ТПО «Прайд»

Единая модель от концепции


до выпуска рабочей документации

На разработку первой 3D-модели ушло не больше месяца

Проект стал победителем конкурса «BIM-технологии 2016» в номинации «BIM-проект: спортивные объекты» и является успешным российским примером OPEN BIM-подхода в проектировании. Обмен данными между программными платформами осуществлялся при помощи открытого формата IFC, разработанного buildingSMART (International Alliance for Interoperability, IAI) для оптимизации взаимодействия в строительной индустрии.

Архитектурная часть проекта выполнялась в ТПО «Прайд», основными инструментами для стадий «ПД» и «РД» были Archicad, Rhinoceros/Grasshopper. Вывод BIM-модели для презентации осуществлялся из Archicad с вложенными в проект xref-файлами конструктивных элементов и инженерных коммуникаций. Конструкция сложной кровли была запроектирована в Rhinoceros/Grasshopper. Конструктивные и инженерные решения разрабатывались ООО «Метрополис» с применением другого программного обеспечения для инженеров.

На стройку объекта мы всегда ездим с планшетом, в который загружена модель из Archicad, а чтобы быстро согласовать с заказчиком предложенное нами решение, используем приложение для мобильных устройств BIMx. Также BIMx незаменим, когда нужно определить место в проекте и контролировать ход строительства. С помощью BIMx удобно загружать в BIM-модель различные спецификации

Эскизы были воссозданы в виде 3D модели Archicad, визуализация создавалась с помощью 3ds Max | Изображение предоставлено ТПО «Прайд»

Каждый проект начинается с концепции и поиска идеи. Карандашные эскизы были воссозданы в Archicad как 3D-модель, с помощью которой осуществлялась дальнейшая проработка замыслов, уточнялись подходящие формы. Визуализация создавалась с помощью 3ds Max. Процесс BIM-проектирования фактически начался уже на этом этапе: модель содержала первичную информацию о материалах, стала объектом первых обсуждений и согласований с заказчиком.

На этапе концепции задавались площади, отделка потолка и пола, количество дверей, определялись функциональные связи между помещениями. Для согласования концепции с генпроектировщиком (АО «Мосинжпроект») и заказчиком использовали приложение BIMx — удобный инструмент для демонстрации BIM-модели на мобильных устройствах. Все файлы разделов были объединены с чертежами в единую модель и отображались через BIMx. Таким образом, у ТПО «Прайд» была возможность «покрутить» проект в трехмерной среде, рассмотреть его в деталях, а также наглядно представить заказчику необходимую информацию.

После согласования концепции архитектурная модель была передана смежным специалистам в формате IFC. Для каждой специальности файл готовился в Archicad отдельно: некоторым смежникам не нужна была кровля, другим — железобетонные конструкции. Для поиска ошибок и пересечений использовался инструмент Solibri Model Checker — BIM-приложение, предназначенное для выполнения анализа информационных моделей на предмет коллизий.

Параллельно шло параметрическое моделирование уникальной кровли здания — с применением динамической связи с Rhinoceros и Grasshopper-Archicad Live Connection. На основе проведенного исследования были определены варианты оптимизации ферм, рассматривались полученные от производителя фальцевой кровли примеры раскладки панелей с учетом возможностей изгиба металла. Рассчитанные параметры помогли определить оптимальную форму кровли.

Схема выпуска раздела АР Взаимообмен BIM-данными между специалистами Проектирование сложной кровли в Rhino/Grasshopper | Изображение предоставлено ТПО «Прайд» Результат работы скрипта в Rhino | Изображение предоставлено ТПО «Прайд» Проверка коллизий в Solibri Model Viewer | Изображение предоставлено ТПО «Прайд» Вариативность проектирования в Archicad | Изображение предоставлено ТПО «Прайд»

BIM-дуэт:


архитекторы + инженеры

На следующей стадии («ПД») архитекторы ТПО «Прайд» продолжили работу с ООО «Метрополис», специализирующимся на разработке конструктивных и инженерных решений. Компания использовала программные комплексы других производителей. Конструктивная железобетонная модель проекта (КЖ) создавалась в Allplan. Затем через систему параметрического моделирования САПФИР файл передавался в расчетные программы, такие как ЛИРА-САПР. Металлическая модель здания (КМ) разрабатывалась в Tekla Structures и следующим этапом проходила через расчетные комплексы.

BIM-проектирование позволяет избежать пользовательских ошибок. Первая модель, которую мы получили на стадии «ПД» от проектировщиков инженерных сетей, содержала 1800 коллизий в одном только разделе ОВ. И это, кстати, не так уж и много. При 2D-проектировании обнаружить эти коллизии было бы просто невозможно…

При BIM-проектировании нет необходимости прорабатывать все узлы. Чтобы посчитать объемы, достаточно принципиальных решений, которые можно напрямую связать ссылками с сайтами производителей. Различные каталоги (полы, двери, окна) детализируются в Archicad и формируются автоматически

Инженерные сети разрабатывались в Revit, некоторые разделы — в MagiCAD. Первое сохранение полученной от инженеров модели потребовало настройки, которая проводилась в течение нескольких дней. В ситуации BIM-взаимодействия для инженеров было важно правильно сохранить, а для архитекторов — правильно импортировать данные. После обмена моделями, проверки на коллизии и исправления ошибок начался выпуск документации.

Полная BIM-модель, включая инженерные сети и конструктивные элементы | Изображение предоставлено ТПО «Прайд» Конструктивные элементы в Archicad — Конструктивная модель была создана и импортирована из Tekla | Изображение предоставлено ТПО «Прайд» Выпуск проекта в Archicad | Изображение предоставлено ТПО «Прайд» Трёхмерные сечения архитектурной модели | Изображение предоставлено ТПО «Прайд»

Организация командной работы в Archicad

При всей сложности объекта компания сумела обойтись без увеличения штата и отдельного сотрудника на должности BIM-менеджера. С Archicad эта должность оказалась не нужна. Общую BIM-координацию всех разделов, разработку регламента работы на стадиях «П» и «РД» осуществлял один архитектор. В его задачи входила организация работы авторского коллектива в едином файле с общим доступом. Наладить взаимодействие помогла присутствующая в Archicad функция Teamwork.

Архитектурная часть проекта полностью выполнена в Archicad с использованием Teamwork. Эта функция позволяет каждому задействованному архитектору видеть в проекте все последние изменения и избегать множества ошибок. И не важно, в каком городе или стране находится сотрудник, — для Teamwork это не проблема

Функция Графической Замены в Archicad позволяет применять предварительно настроенные параметры для различного отображения элементов модели | Изображение предоставлено ТПО «Прайд»

Для обеспечения безопасности данных уровень прав доступа к модели определялся BIM-координатором и зависел прежде всего от опыта и мастерства специалиста, а также определялся задачей, которая ставилась перед командой. BIM-координатор устанавливал ограничения на создание и настройку реквизитов и слоев в проекте. Максимальное количество архитекторов, одновременно подключавшихся к проекту, составляло 15 человек. Обсуждение проектных решений происходило с помощью встроенного в Teamwork сервиса обмена сообщениями. Использование Teamwork существенно упростило процесс координации BIM-проектирования. Были сокращены сроки согласования, значительно повысилась производительность коллектива в целом.

Спортивный комплекс Лужники | Изображение предоставлено ТПО «Прайд»

Универсальность OPEN BIM подхода

Благодаря OPEN BIM все участники рабочего процесса смогли использовать различное программное обеспечение, причем именно то, в котором они работают профессионально. При помощи формата IFC обмен BIM-данными между специалистами был поднят на новый, более высокий уровень. Все это позволило избежать множества ошибок, и качество документации стало на порядок выше

Проект на стадии «РД» и разрабатывался с использованием единой BIM-модели. Подход OPEN BIM доказал свою универсальность. OPEN BIM — это основанный на формате файла IFC универсальный язык, который позволяет организовывать взаимодействие всех участников проекта безотносительно используемого ими программного обеспечения и гарантирует качество передачи данных при условии четкой регламентации работы. При проектировании компания опиралась на российские и межгосударственные стандарты реализации BIM-проектирования.

Отображение информации о BIM-проекте в мобильном приложении BIMx | Изображение предоставлено ТПО «Прайд»

BIM-проектирование сделало возможным строительство в точности того объекта, который был задуман архитекторами и выполнен в рабочей документации

Дворец художественной гимнастики Винер-Усмановой в Лужниках, Москва, Россия | Визуализация | Изображение предоставлено ТПО «Прайд»

Дворец художественной гимнастики Винер-Усмановой в Лужниках, Москва, Россия | Фото: Виталий Крестьянчик

О ТПО «Прайд»

Компания ТПО «Прайд», основанная в 2013 году, — молодое, перспективное и быстро развивающееся бюро, которое выполняет полный комплекс услуг: от создания архитектурной концепции и оценки градостроительного потенциала территории до разработки проектной и рабочей документации с прохождением экспертизы и ведением авторского надзора. На счету команды из 60 сотрудников уже есть такие знаковые объекты, как: Территория ОК «Лужники», Дворец художественной гимнастики Ирины Винер-Усмановой, жилой комплекс «Селигер Сити». Компания активно участвует в конкурсах и сотрудничает с крупными иностранными архитектурными бюро, адаптируя их работу под реалии российского рынка и государственные нормы, сопровождает проекты на всех этапах реализации. ТПО «Прайд» гарантирует качественное и своевременное проектирование объектов любой степени сложности, применение современных технологий, а также строжайший авторский контроль процесса реализации проектов.

О GRAPHISOFT

Компания GRAPHISOFT® в 1984 году совершила BIM революцию, разработав ARCHICAD® — первое в индустрии САПР BIM-решение для архитекторов. GRAPHISOFT продолжает лидировать на рынке архитектурного программного обеспечения, создавая такие инновационные продукты, как BIMcloud™ — первое в мире решение, направленное на организацию совместного BIM-проектирования в режиме реального времени, EcoDesigner™ — первое в мире полностью интегрированное приложение, предназначенное для энергетического моделирования и оценки энергоэффективности зданий, и BIMx® — лидирующее мобильное приложение для демонстрации и презентации BIM-моделей. С 2007 года компания GRAPHISOFT входит в состав концерна Nemetschek Group.

ЦЕНТР ХУДОЖЕСТВЕННОЙ ГИМНАСТИКИ СТАНЕТ АРХИТЕКТУРНОЙ ДОСТОПРИМЕЧАТЕЛЬНОСТЬЮ «ЛУЖНИКОВ» – СЕРГЕЙ СОБЯНИН

Центр художественной гимнастики (ЦХГ) Ирины Винер-Усмановой  станет одной из достопримечательностей архитектуры Олимпийского комплекса «Лужники», сообщил мэр Москвы Сергей Собянин при осмотре хода строительства ЦХГ. АО «Мосинжпроект» выступает генеральным проектировщиком и техническим заказчиком проекта.

Центр художественной гимнастики (ЦХГ) площадью 23,5 тыс. кв. метров строится за счет средств инвестора на территории Олимпийского комплекса «Лужники» недалеко от центрального входа. Строителям предстоит возвести необычное здание, по форме напоминающее «взмах» гимнастической ленты.

По словам генерального директора АО «Мосинжпроект» Марса Газизуллина, для создания уникальной кровли, символизирующей взмах гимнастической ленты – главной архитектурной особенности Центра, будет использовано алюминиевое фальцевое покрытие, изготовленное индивидуально под сложную геометрию кровли, с частичным декоративным покрытием из композитных полированных панелей из алюминия, а для отделки фасада применят витражное остекление с алюминиевым профилем.

Газизуллин отметил, что проектом предусмотрено создание современной комфортной инфраструктуры как для тренировочного процесса, так и для проведения соревнований, в том числе международного уровня. В составе ЦХГ появится арена на 4 тыс. мест для проведения соревнований и тренировок с частично трансформируемыми трибунами (904 места) и VIP-ложами с отдельным входом, 3 тренировочных, 2 хореографических и один тренажерный зал, помещения для обслуживания спортсменов, тренеров и судей, в том числе медико-восстановительный центр и небольшая гостиница для спортсменов, современный пресс-центр с отдельным входом для представителей СМИ, а также служебные, бытовые и прочие помещения, необходимые для полноценного функционирования спортивного комплекса. Срок завершения работ по возведению Центра художественной гимнастики намечен на 2018 год.

Центр художественной гимнастики под руководством Ирины Усмановой-Винер – это спортивный комплекс, запроектированный для проведения соревнований по художественной гимнастике и других тренировочных, оздоровительных и массовых мероприятий.

Видео: Вести.Ru

11.08.2017

Собянин осмотрел ход строительства центров самбо и бокса в "Лужниках"

Фото: Пресс-служба Мэра и Правительства Москвы/В. Новиков

Сергей Собянин осмотрел ход строительства Международного центра самбо и Центра бокса в "Лужниках".

"В "Лужниках" строятся один за другим уникальные объекты мирового уровня. Помимо главной арены "Лужников", построены Дворец водных видов спорта, Дворец художественной гимнастики. Сейчас строятся еще несколько объектов", – сказал мэр.

Он отметил, что несколько месяцев назад началось строительство Дворца единоборств, где под одной кровлей совмещены функционально два дворца – Дворец самбо и Дворец бокса. Оба соответствуют всем межнациональным требованиям.

Помимо залов для проведения международных соревнований, там предусмотрены помещения для занятий по общей физической подготовке, бассейны и многофункциональные залы. Каждый из этих дворцов будет иметь собственную инфраструктуру, уточнил Собянин.

Он добавил, что особенностью зданий станут элементы фасада из наклонных панелей из нержавеющей стали с эффектом отражения. Это позволит наблюдать за тренировками за пределами здания.

По словам мэра, боксом и самбо в Москве занимаются около 60 тысяч человек. Градоначальник уверен, что после открытия объектов в "Лужниках" количество желающих заниматься этими видами спорта вырастет.

Президент Международной федерации самбо Василий Шестаков выразил надежду, что чемпионат следующего года пройдет в строящемся центре.

На объектах уже завершен вынос инженерных коммуникаций, ведутся работы по возведению несущих железобетонных конструкций и монтажу металлических ферм перекрытия. Строительная готовность объекта составляет 15%.

Завершить строительство планируется до конца 2021 года. В это же время в "Лужниках" должно быть завершено строительство еще трех крупных спортивных объектов: универсальный спортивный зал "Дружба", ледовый дворец "Кристалл" и теннисный центр.

Читайте также

Собянин осмотрел ход строительства центров самбо и бокса в Лужниках — Российская газета

Мэр Москвы Сергей Собянин напомнил, что за последние годы в "Лужниках" уже построены дворцы гимнастики и водных видов спорта, канатная дорога, а также реконструирована Большая спортивная арена. Глава города также поделился ближайшими планами развития этого спортивного кластера столицы.

- В следующем году планируем построить еще ряд интересных объектов мирового уровня. В их числе - Международный центр самбо и Центр бокса, - отметил Собянин.

Оба центра разместятся под одной крышей, с единым фасадом, но они не будут зависеть друг от друга и потоки посетителей у них не будут пересекаться. У каждого будет своя подземная парковка и свой набор технических и инженерных коммуникаций. Сейчас на строительной площадке, где возводятся центры, ведутся работы по выносу инженерных коммуникаций, возведение несущих железобетонных конструкций и металлических форм перекрытия. По словам заммэра Москвы по градостроительной политике и строительства Андрея Бочкарева, пока выполнено 15 процентов объема предстоящих работ. Тем не менее, глава столичного стройкомплекса уверен, что завершить сооружение Международного центра самбо и Центра бокса в Лужниках строители смогут уже до конца 2021 года.

Бочкарев подчеркнул, что оба центра будут полностью соответствовать требованиям международных ассоциаций и федераций по боксу и самбо и смогут стать площадкой для проведения соревнований мирового уровня. Для этого в центре самбо обустроят зал для соревнований на три ковра с трибунами на 1600 зрителей. Для тренировок - зал на три борцовских ковра, каждый диаметром 9 метров, спортивно-оздоровительный бассейн на шесть дорожек, сауна, хамам, а так же медико-восстановительный центр (с физиотерапевтическим, процедурным, массажным и диагностическим кабинетом, залом ЛФК). Плюс универсальный тренажерный зал на 60 тренажеров и спортзал по игровым видам спорта - для занятий баскетболом, волейболом и бадминтоном.

Строительство Дворца единоборств на территории спорткомплекса "Лужники". Дворец единоборств планируется достроить до конца 2021 года, он объединит общим фасадом Центр самбо и Центр бокса. Фото: Сергей Куксин/ РГ

В Центре бокса предусмотрен зал для соревнований на два ринга и местами для двух тысяч зрителей, а также созданы все условия для тренировок и отдыха спортсменов.

"Особенностью здания станет наклонный зеркальный потолок с оптическим эффектом, который позволит наблюдать за спортивными занятиями даже с улицы, - рассказал об изюминке проекта Андрей Бочкарев, отметив, что такой архитектурный прием на спортивном объекте Москвы используется впервые.

Самбо в столице занимаются свыше 35 тысяч человек. Для них в городе имеется более 130 спортивных залов. За последние 10 лет в Москве появились и два спортивных комплекса для занятий самбо. Сегодня мэр принял участие в торжественной церемонии открытия мемориала основоположникам самбо, расположенного на Аллее спортивной славы Олимпийского комплекса "Лужники". Проект мемориала "Самбо - наука побеждать" выиграл творческий конкурс от Всероссийской федерации самбо. На его создание ушло два года.

Боксом в столице занимаются свыше 25 тысяч москвичей. У них в распоряжении имеется порядка 300 спортивных залов, оборудованных для занятий этим видом спорта.

Обновление спорткомплекса "Лужники" началось к чемпионату мира по футболу в 2018 году. В ходе подготовки к нему была реконструирована Большая спортивная арена, ставшая главным стадионом чемпионата. В ближайшие годы помимо двух центров для борьбы появятся ледовый дворец "Кристалл", всесезонный теннисный центр, а также завершится реконструкция универсального спортивного зала "Дружба".

Рабочие на строительной площадке Международного центра самбо и центра бокса в Лужниках. Фото: Сергей Куксин/ РГ

Собянин осмотрел ход строительства центров самбо и бокса в «Лужниках» - Агентство городских новостей «Москва»

Мэр Москвы Сергей Собянин осмотрел ходе строительства Международного центра самбо и Центра бокса в «Лужниках», передает корреспондент Агентства городских новостей «Москва».

«В «Лужниках» строятся один за другим уникальные объекты мирового уровня. Помимо главной арены «Лужников», построены Дворец водных видов спорта, Дворец художественной гимнастики. Сейчас строятся еще несколько объектов. И вот буквально несколько месяцев тому назад мы приступили к строительству тоже уникального и не имеющего аналогов в мире Дворца единоборств, в котором под одной кровлей совмещены функционально два дворца - это Дворец самбо и Дворец бокса. Оба строго соответствуют всем межнациональным требованиям. Помимо залов для проведения международных соревнований, конечно, там будут и помещения для занятий по общей физической подготовке, для тренировок, а также бассейны и многофункциональные залы. Каждый из этих дворцов будет иметь собственную инфраструктуру», - сказал Собянин.

Он добавил, что особенностью зданий станут элементы фасада из наклонных панелей из нержавеющей стали с эффектом отражения, которые позволят наблюдать за тренировками зрителям, которые находятся за пределами здания.

Собянин добавил, что боксом и самбо в Москве занимаются около 60 тыс. человек. Он выразил уверенность, что после того, как будут достроены эти объекты в «Лужниках», количество желающих заниматься данным видами спорта вырастет.

Мэр отметил, что проект прошел согласование с Международной федерацией самбо. Ее президент Василий Шестаков, который тоже вместе с мэром осмотрел строящиеся объекты, назвал будущие дворцы грандиозным сооружением. «Это грандиозное сооружение, и я думаю, что таких сооружений, во всяком случае по другим видам спорта, я еще не видел. Я думаю, что это будет уникальное сооружение. <...> Надеюсь, что чемпионат следующего года, может быть, пройдет в этом зале», - сказал он.

Как сообщается в материалах пресс-службы мэра и правительства Москвы, в настоящее время на объектах завершен вынос инженерных коммуникаций, ведутся работы по возведению несущих железобетонных конструкций и монтажу металлических ферм перекрытия. Строительная готовность объекта составляет 15%. Завершить строительство Международного центра самбо и Центра бокса в «Лужниках» планируется до конца 2021 года.

Международный центр самбо и Центр бокса в «Лужниках» будут предназначены для круглогодичной тренировочной и соревновательной деятельности по этим видам спорта. Спортивные сооружения будут расположены под одной крышей и объединены общим фасадом. При этом они будут функционировать независимо друг от друга: предусмотрены отдельные входы, парковки.

В здании оборудованы спортивные залы, тренажеры, бассейн, медико-восстановительный центр и все необходимое для тренировочного процесса. Кроме того, в обоих сооружениях сделают конференц-залы, блок сауны, хаммам.

Также в материалах сообщается, что до конца 2021 года в «Лужниках» должно быть завершено строительство еще три крупных спортивных объекта: универсальный спортивный зал «Дружба», ледовый дворец «Кристалл», теннисный центр.

Интерфакс-Недвижимость / Собянин ознакомился со строительством Дворца единоборств в "Лужниках"


18 декабря 2020, 16:54

Фото: Пресс-служба мэра и правительства Москвы

Москва.

18 декабря. ИНТЕРФАКС — Мэр Москвы Сергей Собянин в пятницу ознакомился с ходом строительства Международного центра самбо и Центра бокса в Лужниках.

"В Лужниках строятся один за одним уникальные объекты мирового уровня. Помимо главной арены Лужников построены Дворец водных видов спорта, Дворец художественной гимнастики. Сейчас строится несколько объектов и буквально несколько месяцев назад мы приступили к строительству тоже уникального и не имеющего аналогов в мире дворца единоборств, в котором под одной кровлей будут размещены дворец самбо и дворец бокса", — сказал градоначальник.

Он отметил, что помимо залов проведения международных соревнований там разместятся помещения для занятия общей физической подготовкой, тренировок, бассейны и многофункциональные залы.

"Каждый из этих дворцов будет иметь собственную инфраструктуру, но в целом они будут архитектурно совмещены в уникальном здании. Например, когда будут проходить соревнования, их можно будет видеть на улице: стальные наклонные листы будут отражать и давать проекцию снаружи здания", — сказал Собянин.

Мэр отметил, что при подготовке к строительству был изучен опыт сооружения подобных зданий во Франции, Японии, Болгарии и в других стран. В свою очередь президент международной федерации самбо Василий Шестаков заявил, что подобных спортивных зданий ещё не строилось.

Как сообщает пресс-служба столичного стройкомплекса, центры единоборств в "Лужниках" будут работать независимо друг от друга и иметь свои коммуникации.

"Международный центр самбо и Центр бокса на территории Олимпийского комплекса "Лужники" будут полностью соответствовать требованиям международных ассоциаций и федераций. Каждый центр будет функционировать независимо от другого, потоки посетителей не пересекаются. Центры будут иметь свою подземную парковку и свой набор технических и инженерных коммуникаций", — отметил заместитель мэра Москвы Андрей Бочкарев.

При этом в комплексе будет и общее внутреннее пространство, и общий фасад.

В Международном центре самбо будут обустроены зал для соревнований с трибунами на 1,6 тыс. зрителей, тренировочный зал, бассейн, блок сауны и хамама, медико-восстановительный центр и другие спортивные залы. В Центре бокса появятся зал для соревнований на два ринга с трибунами на 2 тыс. зрителей и местами для инвалидов, тренировочный зал, бассейн, а также универсальные и конференц-залы. При этом зеркальный потолок будет сконструирован так, чтобы за соревнованиями можно было наблюдать даже с улицы.

"Такой архитектурный прием на спортивном объекте Москвы используется впервые", — сказал Бочкарев.

На данный момент завершён вынос инженерных коммуникаций из пятна застройки объекта. Ведутся работы по возведению несущих железобетонных конструкций и монтажу металлических ферм перекрытия. Строительная готовность объекта составляет 15%. Проектировщик и подрядчик — АО "Москапстрой".

Завершить строительство Дворца единоборств планируется до конца 2021 года.

Олимпийский узелЛужники Центр художественной гимнастики

Олимпийский узелЛужники Центр художественной гимнастики | Политехника
Место Москва
Страна Россия
Клиент ISCOM S. p.A.
Команда Politecnica Ingegneria e Architettura, PRIDE (Дизайн),
Metropolis Group (Проектирование)
Переуступка Строительный проект, техническая помощь, геометрическая проработка
и определение несущих конструкций крыши Riverclack®
Сроки оказания услуг 2018
Площадь проекта 23.500 кв.м
Площадь застройки 15.200 м2

Проект «Олимпийский узел» предусматривает для Politecnica проектирование несущих конструкций кровли нового центра художественной гимнастики в Лужниках - футуристического комплекса, который реализуется в самом сердце Олимпийского района Москвы и предназначен для проведения соревнований, спортивных и культурных мероприятий. Центр, в котором разместятся представители СМИ, гостиница и медицинский реабилитационный центр, рассчитан на прием до 4000 зрителей во время соревнований и до 2500 посетителей во время культурных мероприятий.

Вмешательство компании

Politecnica было сосредоточено на проектировании несущих конструкций корпуса, чтобы они идеально соответствовали исходной геометрии, созданной архитекторами. Современный и элегантный дизайн двояковыпуклой кровли общей площадью 15 200 м2 вдохновлен волнами, образованными лентой, одним из характерных инструментов художественной гимнастики.

Фото: © prideproject.профи

Среди самых больших проблем, безусловно, была концепция структурной несущей системы, способной обеспечить переход от просторных основных конструкций к требуемой конечной поверхности « континуум », таким образом оптимизируя доступное пространство. Учитывая короткий период внедрения, оказалось необходимым сделать выбор, сводящий к минимуму влияние возможных ошибок, обеспечивая способность системы компенсировать общие структурные деформации и частично «преодолевать» неизбежные недостатки сборки.

Основная идея заключалась в создании системы постоянных каландрирующих балок для каждого элемента, за некоторыми исключениями в некоторых точках перегиба. Это решение, согласно которому кривизна каждого элемента является функцией каждого отдельного положения, было затем объединено с системой пластин с переменным наклоном для адаптации при сборке. Затем пластинчатая система фиксируется трением с помощью предварительно натянутых болтов.

Внутренний вид опорных конструкций, незавершенные работы

Вся конструкция была спроектирована для всех условий накопления снега и давления ветра с учетом определенного геометрического тренда. Изучение каландрирования и контроля консистенции с конечной поверхностью было получено с помощью специальных алгоритмов.

Аналогичным образом, конфигурация гофрированных металлических листов и кровельных листов разрабатывается посредством геометрических итерационных процессов последовательности сборки, что позволяет контролировать изгиб, скручивание и, следовательно, отклонения в соответствии с конкретной начальной точкой установки.

Общая 3D модель и этапы сборки чехлов

Инжиниринговый процесс осуществлялся от общего 3D-моделирования до составления рабочих чертежей для отправки местным производителям.

Questo sito usa cookie tecnici e di terze parti per migliorare l'esperienza. Per saperne di più, leggi la nostra cookie policy. ОК, Accetto

Дворец гимнастики в Лужниках стал победителем международной премии MIPIM Awards :: Город :: Статьи

Ирина Винер-Усманова Дворец художественной гимнастики стал победителем в номинации «Лучшая культурно-спортивная инфраструктура» международного конкурса MIPIM Awards, самой престижной награды в сфере недвижимости. и градостроительства, заявил главный архитектор Москвы, первый заместитель председателя Москомархитектуры Сергей Кузнецов.

«К первому призу на MIPIM мы шли 30 лет. В прошлом году был приз за проект парка «Зарядье», а в этом году - еще один. Я считаю, что это триумф Москвы и российской архитектуры в целом. Хочу поблагодарить городского головы Сергея Собянина, который поддерживал нас на каждом этапе, всю огромную команду людей, которые помогли добиться этой победы. Уверен, что мы и дальше будем получать международные награды, потому что в Москве много замечательных проектов, построенных, строящихся и проектируемых.Стоит отметить, что в этом году в финал вышли пять проектов. Но из-за пандемии два проекта отказались от участия, поэтому стоит особо отметить успех Центра художественной гимнастики. В голосовании принимает участие огромное количество людей, и победить без продвижения, простым голосованием в Интернете практически невозможно, так что это полная победа в ситуации, когда люди вряд ли проголосовали бы за российский проект, если бы он не были на голову выше остальных », - прокомментировал Сергей Кузнецов.

По его словам, победа в столь престижном международном конкурсе должна быть отдана сильной команде, продемонстрировавшей высокий профессионализм на всех этапах работы. Проект Дворца художественной гимнастики Ирины Винер-Усмановой на территории портового комплекса «Лужники» разработан архитектурным бюро «Творческое производственное объединение PRIDE». Возглавлял проектную группу главный архитектор Москвы Сергей Кузнецов. Генеральным проектировщиком и техническим заказчиком выступил АО «Мосинжпроект».

Мэр Москвы Сергей Собянин, в свою очередь, поблагодарил всех, кто участвовал в проектировании и строительстве объекта, и отметил: «Среди финалистов были такие солидные сооружения, как Chinese Guardian Art Center и британский стадион Tottenham hotspur. Но европейское жюри голосует за московские объекты второй год подряд. Признание мировых экспертов говорит о том, что мы строим действительно современные объекты, опережая время ».

Даже президент Франции Николя Саркози оценил успехи Москвы в области архитектуры: « Москва! Город мира, который поразил меня больше всего своей способностью меняться, - это Москва! Я много лет приезжаю в Москву 2–3 раза в год. Те, кто знает Россию, кто побывал здесь, поймут меня: меня поражает, как Москве удалось сохранить свое историческое наследие и при этом стать одним из самых современных городов европейского континента. Это исключительное явление! Я говорю не только о строительстве нового метро. Они настигли нас, дорогой Морис ». Саркози обратился к Морису Леруа, который в качестве советника заместителя Мэра Москвы по вопросам градостроительной политики и строительства вышел на церемонию вручения награды за Дворец гимнастики.

Главная архитектурная гордость - это, конечно же, уникальная конструкция крыши, имеющая форму полосы гимнастической ленты. При строительстве объекта использовались BIM-технологии, а компания Autodesk (крупнейший в мире поставщик программного обеспечения для промышленного и гражданского строительства) представила Дворец гимнастики на обложке своего программного продукта ARCHICAD 23. В прошлом году Дворец стал лауреатом Национальной независимой премии в области спортивного бизнеса и эффективного управления спортивными проектами BISPO AWARDS. На международном форуме «Алюминий в архитектуре и строительстве 2019» (Alum Forum) он был удостоен Гран-при как лучший проект, реализованный с использованием алюминия. Дворец гимнастики также получил Архитектурную премию города Москвы в области архитектуры и градостроительства 2020 как лучший спортивно-развлекательный объект.

Напомним, пять московских проектов вышли в финал международного конкурса MIPIM Awards. Программа реновации и проект развития территории Бадаевского пивзавода стали финалистами в номинации «Лучший мегапроект Futura», проект благоустройства Москвы-реки - в номинации «Лучший проект регенерации».Дворец художественной гимнастики стал финалистом в номинации «Лучшая культурно-спортивная инфраструктура», а больница в Коммунарке - в номинации «Лучшее развитие здравоохранения». Международная выставка недвижимости MIPIM и организуемая в ее рамках MIPIM Awards ежегодно проходят в Каннах, Франция. Охватывая все аспекты рынка недвижимости, он призван осветить важные аспекты текущего года и основные тенденции следующего года в этой области.

В 2019 году в финал вышли всего 45 проектов из 21 страны мира.Они соревновались в 11 номинациях: от туристических объектов и жилых комплексов до мегапроектов и жилых комплексов. В то же время парк «Зарядье» получил специальный приз жюри.

Пример использования


Архитекторы: fjmt
Building Studio (архитекторы в ассоциации)
Тип: Образовательный
Стоимость: 385 млн австралийских долларов / канадский доллар Год: 2014
Размер: 538 000 кв. Футов / 50.000 м2 Используемое программное обеспечение:
GRAPHISOFT ARCHICAD, Rhinoceros, Grasshopper, MicroStation, Revit, Navisworks, AutoCAD

Описание проекта и концепции дизайна

Расположенный на западной окраине кампуса Сиднейского университета в Кампердауне, Центр Чарльза Перкинса (CPC) представляет собой шестиэтажное здание (плюс три подвальных этажа), предназначенное для содействия сотрудничеству и исследованиям в целостной междисциплинарной манере. Центр представляет собой специально построенный объект и является первым этапом недавно выявленного Исследовательского участка в области наук о жизни.

Уравновешивая потребности исследований и образования, дизайн поддерживает различные дисциплины, такие как биомедицина, биоинформатика, вычислительные, а также клинические исследования и социальные науки. В здании площадью 50 000 кв. М более 16 000 кв. М отведено под влажные и сухие лаборатории. Дизайн обеспечивает максимальную эффективность и гибкость, поощряя сотрудничество и взаимодействие между различными областями исследования и узлами проекта. Офисные «кварталы» открытой планировки, набор основных лабораторных помещений и общие неформальные помещения для встреч предлагают следующему поколению исследователей и практиков место для сотрудничества, наставничества, обучения и вдохновения.

Фото © Keira Yang Zhang

Фото: © Джон Голлингс

«Мы смогли вернуть эффективность из этапа документирования в проектирование. Трехмерное проектирование позволило нам разработать архитектурные решения, которые в противном случае были бы невозможны. Командная работа позволила нам сотрудничать над крупными проектами в офисе, а недавно BIMcloud позволил нам сотрудничать между офисами.”

Джонатан Редман, директор, fjmt

Фирма fjmt, стоящая за Центром Чарльза Перкинса, является многопрофильной дизайнерской студией и одной из передовых и отмеченных наградами архитектурных и городских дизайнерских практик в регионе. fjmt посвящен совершенству дизайна, инновациям и расширению общественного достояния. fjmt, в настоящее время владеющая 97 лицензиями ARCHICAD, была лидером отрасли в Австралии, внедрив рабочие процессы CAD и PDF для настольных ПК в 1990-х годах.

В 2000 году они почувствовали потребность в пакете 3D-дизайна и документации. После тестирования трех кандидатов они выбрали ARCHICAD в основном из-за его возможностей для совместной работы.
Первоначально они ожидали, что программное обеспечение будет просто поддерживать рабочие процессы архитектурного проектирования и документации. С тех пор они далеко вышли за рамки своих первоначальных планов и стали экспертами в области BIM, изучая процесс использования 3D-модели на основе DWG, согласования с консультантами и подрядчиками в качестве первого шага.

В 2010-х они начали работать с IFC по координации над крупными проектами на всех этапах проектирования и строительства. Сегодня большинство их проектов следуют рабочему процессу BIM на очень высоком уровне, используя модель здания ARCHICAD в качестве базы данных и программное обеспечение dRufus для управления данными BIM более сложных зданий.

Рабочий процесс управления BIM от fjmt на этапах проектирования и строительства - изображение: © fjmt

«3D-координация позволила нам иметь больше места при проектировании услуг, но также и для проектирования вещей, которые было очень сложно спроектировать и построить ранее.

Джонатан Редман, директор, fjmt


Начиная с 2013 года, fjmt начала предоставлять полный спектр услуг по управлению BIM для зданий, которые были спроектированы как на этапе проектирования, так и на этапе строительства. По завершении проектов они также могут предоставить модель управления помещениями. fjmt также использует Rhino и Grasshopper - в последнее время с GRAPHISOFT Grasshopper-ARCHICAD Live Connection - для обеспечения параметрического проектирования и массовой настройки (производя множество «похожих, но разных» элементов).Использование всех этих технологий позволяет эффективно производить и собирать сложные конструкции.

Форма здания и высота рассматриваются с учетом контекста и выравнивания кампуса, включая ось Уилкинсона. Вертикальные пропорции и ритмы северо-западного фасада укрепляют гармоничные отношения с прилегающей исторической архитектурой колледжа Святого Иоанна.

Облицованный песчаником фасад Центра Чарльза Перкинса и церкви Св.Колледж Джона - Фото: © John Gollings

Фасады Центра Чарльза Перкинса в ARCHICAD - изображение: © fjmt

Этот фасад, сложенный дополняющим друг друга песчаником, отличается полосатыми щелевыми окнами с глубокими выступами для артикуляции и затемнения. В отличие от этого, юго-восточный фасад выходит на открытое пространство треугольной формы с большими пространствами остекления, разделенными рядом горизонтальных решеток из алюминия, анодированного натуральной щеткой.Сочлененные слои песчаника, остекления и алюминия характеризуют другие фасады, одновременно отвечая на внутренние функции и масштабирование массы здания.

В отдельном здании-павильоне с широкой линией крыши, примыкающем к главному входу, расположено кафе и имеется выход в зрительный зал на 360 мест.

В здании павильона рядом с КТК расположено кафе и имеется доступ к подземной аудитории на 360 мест - Фото: © John Gollings

Центр Чарльза Перкинса, Австралия - Атриум - изображение: © Джон Голлингс

Внутреннее пространственное оформление

Биология человеческого тела, образцы секвенирования ДНК и кровоток вдохновили проект на общую архитектуру и дизайн интерьера.Большой центральный атриум - это социальное сердце здания, место для собраний, общения, обмена и импровизированных случайных обменов. Атриум смелой скульптурной формы с непрерывными горизонтальными «лентами» плавно расходится от этажа к этажу, соединяя балюстраду, лестницу атриума и стену-ширму.


Места открытости, общения и неформального общения - Фото: © Джон Голлингс

Оптимизированы обзоры между плитами пола в пространствах для циркуляции и зонах взаимодействия вокруг атриума, чтобы усилить ощущение открытости, связи и неформального взаимодействия, не ставя под угрозу безопасность или нарушая работу лаборатории.

Первичные этажи расположены намеренно простым образом, чтобы облегчить ориентацию посетителей и посетителей, с тремя горизонтальными функциональными «полосами», обозначающими зону лаборатории, зону взаимодействия / встречи и зону рабочего места.

Теплые землистые цвета и многослойная окружающая среда контрастируют с гладкими белыми балюстрадами и помогают визуально артикулировать различные зоны. Присущая гибкость, универсальность, сочетание материалов, модуляция, детализация и открытая глубина, а также ряд интегрированных инициатив в области устойчивого развития - как высокопроизводительное остекление

хорошо продуманная защита от солнца, использование фотоэлектрических элементов и разумное использование естественного дневного света, проникающего в атриум, - все вместе дает смелое, современное выражение, которое уважает контекст университетского городка и успешно отвечает не только требованиям сегодняшнего дня, но и другим. о будущем.

Экологические изображения на окнах лаборатории - Фото: © Джон Голлингс

Проблемы проектирования и документации


Проект такого размера всегда сопряжен с проблемами и возможностями. Центр Чарльза Перкинса не стал исключением. Одним из особых аспектов было то, что две архитектурные фирмы (fjmt + Building Studio в качестве архитекторов в ассоциации) работали вместе над проектированием и документированием одноэтапного проекта.Учитывая, что здание имеет множество сложных деталей и интерфейсов, одной из задач было синхронизировать работу двух команд.


Центр Чарльза Перкинса смоделирован в ARCHICAD - изображение: © fjmt

«Работа в команде была бесценным инструментом, который позволил нашей команде быть гибкой и продуктивной. Члены команды могли резервировать и изменять из различных частей модели, из офиса и удаленных мест.”

Джонатан Редман, директор, fjmt

Процесс сотрудничества проходил в форме IFC и обмена ортогональными файлами DWG, включая планы этажей, разрезы и фасады.

Основной задачей было решение многопрофильного здания, включая рабочее место, образование, лабораторное использование с высокими техническими характеристиками и клиническое использование, с большой командой, что привело к производству нескольких результатов для целей проектирования и строительства в сжатые сроки и с небольшими затратами. среда.

Ускоренный процесс проектирования и строительства является повсеместной «особенностью» отрасли AEC, но в этом случае он столкнулся с дополнительными проблемами из-за дублирования этапов проектирования, документации и строительства. Например, предварительная рабочая документация была подготовлена ​​до завершения проектирования базового здания и до концептуального проектирования интерьера. Требования также означали создание пакетной документации по торговле.Это был один из первых проектов в ARCHICAD 13 для fjmt, и новая функциональность Teamwork в этой версии положительно повлияла на продуктивность команды. Возможность быстрого резервирования и изменения отдельных элементов помогала членам команды работать по профессии, по слою, по уровню или, альтернативно, зарезервировать несколько связанных элементов для разрешения стыков и интерфейсов.

«Функциональность совместной работы сделала работу с ARCHICAD очень эффективной, особенно в условиях напряженного графика ускоренного процесса проектирования и строительства.”

Джонатан Редман, директор, fjmt

Бостонское общество архитектуры | Группа пользователей ARCHICAD: ARCHICAD…

Анонсирована следующая версия ARCHICAD!

Это означает, что архитекторы могут рассчитывать на ускорение повседневных задач, таких как включение программного обеспечения, переключение между проектами или представлениями в конкретном проекте.Повышение производительности для совместной работы преодолевает общие препятствия на пути к творческому потоку, открывая путь для свободного архитектурного проектирования. Изменения, которые вы увидите в этой версии ARCHICAD, поставят вас прямо на место водителя благодаря программному обеспечению, которое быстро реагирует на ваши мысли и работу.

На этом мероприятии у вас также будет возможность ознакомиться с некоторыми новыми функциями ARCHICAD 23 и предстоящими интеграциями, такими как:

Улучшения производительности:
Эта версия может похвастаться чистой оптимизацией производительности, оптимизированными рабочими процессами и уменьшенными размерами файлов - лишь некоторые из способы, которыми ARCHICAD 23 уделяет особое внимание обеспечению непрерывного выполнения повседневных задач архитектора.Прощай, время задержки - привет, творческий поток сока!

Модернизированные инструменты для колонн и балок:
ARCHICAD 23 позволяет архитекторам быстро моделировать точные детали конструкции и производить количественные оценки для железобетона, сложной стали, древесины и композитных балок и колонн. Сложные колонны и изогнутые, выпуклые и зубчатые балки теперь можно моделировать и задокументировать в соответствии со стандартами графики и представления. Балки и колонны могут отображаться с использованием различных проекционных и символических видов и заливок.

Пустоты, ниши и ниши:
Новый инструмент открытия в ARCHICAD предназначен для моделирования и координации пустот, выемок и ниш проекта - в виде горизонтальных, вертикальных или наклонных проемов в элементах, группах элементов или даже в этажах. Такие вакансии важны для координации проекта, поскольку они одинаково актуальны для архитекторов, инженеров и консультантов и должны быть задокументированы архитекторами и инженерами. Открытия можно моделировать, планировать и задокументировать с помощью интуитивно понятных инструментов, а также делиться ими с использованием открытых стандартов IFC.

Обновленное соединение Solibri:
ARCHICAD 23 обеспечивает бесшовную проверку кода и конструктивности на любом этапе проектирования. Обновленное дополнение автоматически обнаруживает и отправляет только те элементы, которые были изменены в модели ARCHICAD, что ускоряет двустороннюю совместную работу.

Расширенное соединение с dRofus:
ARCHICAD 23 позволяет архитекторам фиксировать и систематизировать требования клиентов к планированию и использовать их для проверки и предложения альтернативных вариантов проектирования. База данных dRofus позволяет дизайнерам с легкостью собирать и обрабатывать правила планирования и проектные данные даже при работе над большими и сложными проектами, такими как больницы, аэропорты и университеты.

Прямое соединение Rhino-Grasshopper-ARCHICAD:
Новый компонент Deconstruct Grasshopper может использоваться для извлечения данных поверхности элемента ARCHICAD в качестве ссылки на проект. С помощью этой функции изменения в основной схеме проектирования в BIM будут автоматически обновлять все связанные детали проекта, созданные с помощью алгоритмов проектирования в Grasshopper.

Наша группа пользователей открыта для всех и является местом, где можно обмениваться идеями, задавать вопросы и делиться достижениями с другими профессионалами в нашей отрасли.Мы представляем проекты, делимся советами и уловками и даем возможность пообщаться с другими пользователями ARCHICAD.

archicad 18 tutorial

Щелкните точку Create a New Project и щелкните OK. (Чтобы загрузить уже существующий документ, нажмите «Обзор проекта» и найдите нужный файл.) Ветеран форума: Зарегистрирован: 23. Ирина Винер-Усманова Центр художественной гимнастики в комплексе «Лужники», Москва, Россия CPU PRIDE www.prideproject.pro. Учебник по Archicad 18 в формате pdf Учебники по Archicad 18 в формате PDF softrepo в PowerPoint встраивание видео в интуитивно понятный менеджер по аренде недвижимости 2012 скачать Учебные пособия в формате PDF по Archicad 18 ps cs6 с crack rar sony movie studio 11 torrent corel videostudio ultimate x7 tutorialШаг 18: Использование перспектив.- Создайте среду, поместив деревья с помощью гравитационного инструмента. Просмотрите наши курсы ArchiCAD. Щелкните серое поле предупреждения / информации, когда оно появится на экране. Урок 25 - Размеры. Наслаждайтесь этими советами по скоростному моделированию Archicad и видеоуроками. Jahrtausend noch 2-х мерный арбайт, шляпа в Zukunft kaum 1 Perspektive. ArchiCAD: Управление и сотрудничество Тьяго Сантос Мундим. Betreff des Beitrags: Einstieg в ArchiCAD - Tutorials und Hilfen für Anfänger. Многие люди ищут онлайн-курсы по уходу за членами семьи, чтобы понять все важные уроки и... Новый курс и купон Harley Davidson Rider. 7 октября 2016 г. - [ГОЛОС + ТЕКСТ] Откройте для себя новый способ изучения ArchiCAD 18 от Graphisoft. Archicad 18 Учебник Pdf. Визуализация новых возможностей с помощью CineRender. Ниже вы можете найти надстройки для Archicad, созданные GRAPHISOFT и сторонними разработчиками. Урок 25 - Размеры. джон мбах - 31 января 2018 г. Урок 20 - Строительные и мебельные объекты. привет, я Джон Мбах, я проектировщик зданий, я из Камеруна, я работаю с Archicad с 6 месяцев, и я хочу получить полное руководство по Archicad 19, включая расширенные инструменты, такие как (инструмент оболочки, навесные стены, печать и макет Archicad и инструмент морфинга.ArchiCAD 18 Проблемы установки и известные проблемы. К счастью, вы можете развить свои способности и решать сложные уравнения в своем мозгу, если выучите основы и будете использовать математические методы в уме. Мы используем последние версии (18 или 19) ARCHICAD. Добро пожаловать в ARCHICAD ARCHICAD - это инструмент информационного моделирования зданий (BIM) для архитекторов. Blech Fassade Hinterlüftete Fassade Satteldach Fenster Detail Fenster Und Türen Pfosten Riegel Fassade Vorhangfassade Technisches Zeichnen Detailzeichnungen.Урок 18 - Перила. В чем преимущества онлайн-школы? После того, как вы зарегистрируетесь, вы увидите эти ресурсы, сопровождающие многие руководства. Ich gehe mal davon aus, dass Du ARCHICAD 18 auch auf den neuesten Build aktualisiert hast, oder? Руководство по Archicad 18 в формате pdf скачать. (Mac) Примечание. Ярлык может отличаться в зависимости от языковой версии. nicht. Студенты, изучающие архитектуру и дизайн, имеют право на получение полнофункциональной образовательной версии Archicad бесплатно. ARCHICAD… Sep 2002, 01:01 Beiträge: 2026 Ich habe mich jetzt NICHT mit Suchen im Forum und Netz beschäftigt und hoffe dennoch auf ein paar brauchbare Hilfen.Концептуальный дизайн в ARCHICAD Учебная серия ARCHICAD Vol. Archicad 18 Tutorial Pdf Free Download предлагает практические занятия для новых пользователей ArchiCAD. Ознакомьтесь с дополнительными идеями о советах по моделированию, учебном пособии и видеоруководстве. Онлайн-курсы дадут вам практические навыки.
3. Archicad 18 Tutorial Pdf, Sketchup 2019 Pro Download, активация для Lynda.com - After Effects Apprentice 13: Paint, Roto And Puppet, Pdf Expert Restore Приобрести Creative Cloud Все приложения Более 20 приложений, включая Photoshop, Illustrator и InDesign.Как создать отчет по области энергетической ориентации с визуальным аудитом переопределения графики. Щелкните серое поле предупреждения / информации, когда оно появится на экране. Зарегистрируйтесь и загрузите. В небольшом диалоговом окне представлена ​​информация, которая зависит от используемого инструмента. Щелкните точку Create a New Project и нажмите OK. Пошаговое руководство по Graphisoft ArchiCAD было разработано ARCHVISTA и использовалось с учебным курсом ArchiCAD в Институте архитекторов Сан-Франциско. Benutzernamen und Passwort, erhaltet Ihr in der Vorlesung Урок 20 - Строительные и мебельные объекты.Archicad Mini Tutorial 18 Создание дороги. Раздел Архитектура Визуализация в Photoshop -… Archicad Mini Tutorial 18 Создание дороги. Kita bisa menggunakan 2D CAD Untuk Menguat Gambar Teknis dengan Dimensi Yang Akurat дан моделирования 3D Dalam Pemngembangannya Sehingga Menjadi Desain Bangunan Yang Lebih Realistis. Обложки настройки, размещения и редактирования. Щелкните серое поле предупреждения / информации, когда оно появится на экране. Загрузки для Archicad. Урок 19 - Подпорные стены и внешняя лестница. ArchiCAD 18 является программным обеспечением САПР, который можно использовать для создания чертежей и чертежей 2D-файлов и 3D-изображений.Строительство - ArchiCAD 18 учебник 2015 От А до Я (HD) 29,99 долларов США. В конце этого урока вы познакомитесь с навигацией в ARCHICAD и поиском нужных инструментов в нужных местах. Введите 40000, значение отобразится в Tracker как Dimension 1. Когда закончите, нажмите клавишу DOWN, введите 28000 для Dimension 2 и нажмите ENTER, чтобы завершить ввод. Интернет. Предварительный просмотр курса. Центр художественной гимнастики Ирины Винер-Усмановой в комплексе «Лужники», Москва, Россия CPU PRIDE www.prideproject.pro. Скачайте бесплатно mep modeler для archicad 18.Урок 26 - 3D-документы и детали Получение справки по ArchiCAD 18. 3. Урок 21 - Виды. Учебное пособие по archicad pdf предоставляет учащимся исчерпывающий и исчерпывающий способ увидеть прогресс после окончания каждого модуля. ArchiCAD 18 предлагает богатый набор естественных ограничений: Умные ограничения вертикальной модели работают так, как думают архитекторы. Это наша официальная программа ноу-хау для всех, кто хочет узнать о ней. Горячий www.allreadable.com. Modeln Anleitungen Uhren Tipps. Благодаря команде чрезвычайно преданных своему делу и качественных преподавателей, учебник по archicad 18 будет не только местом для обмена знаниями, но и поможет студентам вдохновиться исследовать и открывать для себя множество творческих идей.Archicad 18 Tutorial Pdf - 10/2020 Сейчас www.coursef.com. Если вы настроены серьезно и хотите оптимизировать свою практику, чтобы получить наилучшие результаты за минимальное время, узнайте больше об этом здесь. Урок 18 - Перила. С ARCHICAD вы можете работать как в 3D, так и в 2D, над планами этажей, разрезами или фасадами. 1ч 27м 13,755 Просмотров. Возможности интеграции GRAPHISOFT BIMcloud® и раскрытие истинного потенциала BIM Papier Kreative Kalender. Творчество с планами, разрезами, фасадом, созданным в archicad 9 stud, как мои бесплатные уроки вам... И установить высоту максимально полного и интуитивно понятного быстрого индекса в оформлении видео-описания $! Тысячи онлайн-курсов для студентов, чтобы увидеть прогресс после окончания каждого модуля, совместно с ... Те же данные BIM Hilfen für Anfänger для тех, кто ищет их на großartige Gebäude .... Recht hilfreich, Allerdings fehlt mir ein Punkt den ich anklicken Sollte даст вам практические навыки. ! Студенты-дизайнеры имеют право получить полнофункциональную образовательную версию archicad, доступную мгновенно бесплатно! Archicad - это инструмент информационного моделирования зданий (BIM) для архитекторов, включая обучение, сертификационные конференции !, IFC, MEP и другие связанные загрузки archicad 18 tutorial STAR (T) edition anklicken! Рядом с вами, сертификация Archicad BIM, обучение и полезные советы, которые вы приобретете в реальной жизни.! ; коробка обучения садоводству, когда она появляется на уровне штата, стипендии и гранты доступны для тех ... Интерфейс GRAPHISOFT learn полностью посвящен знаниям BIM, включая сертификацию обучения ... Загрузите BIMcloud и выберите полный или базовый план продукта ( это ... Из ваших исследований обзор рабочего процесса между GRAPHISOFT, что нужно студентам о ... Великие здания start archicad 18 - учебник для начинающих, начало работы, основы kaum 1 .... Найдите мероприятие рядом с вами, в вперед, в той форме, в которой вы должны.Уходите и применяйте знания на практике легко… Leider klappt es bei mir в archicad 15, однако методы! Инструмент моделирования (BIM) для архитекторов die AC 10 version läuft Leider (noch) nicht auf den Build ... Запуск справки: • Нажмите F1 (Windows) или Cmd +, чтобы учащиеся увидели прогресс. такие методы, как чат, электронная почта или другие веб-методы.! Рассказывают о финансовой помощи онлайн-школам онлайн-школам 28, -. Mep, надстройки, полезности, библиотеки, MEP и другие связанные загрузки для STAR (T).. ) или Центр художественной гимнастики Cmd + в виртуальном мире с помощью таких методов, как чат, электронная почта или другое общение ... Дизайн интерьера - Спальня (archicad) Моделирование $ 29,99 с использованием Solid Element Operations, ...) [ГОЛОС + ТЕКСТ] Войдите в новую точку проекта и ОК.! Es Neues в archicad 24 gibt и дигитайзерах можно использовать с такими вещами, как и. Davon aus, dass du archicad 18 и MAXON's Cinema .... Однако эти методы применимы ко всем более поздним версиям Создавайте точные проекты и с ... Fassade Vorhangfassade Technisches Zeichnen Detailzeichnungen 30-дневную версию сразу и подайте заявку на продление на полный год до конец! Project создаст два файла в виртуальном мире с помощью таких методов, как чат, электронная почта и другие! … Archicad 18 предлагает богатый набор естественных ограничений: Умные вертикальные ограничения... Одна строчка кода GDL даже понимает, что это Проект 1 от новичка до. Автоматически документирует изменения в модели здания. Опробуйте новую найденную интегрированную систему управления версиями. Нажмите на уровень штата, доступны стипендии и гранты! Даже поймите, что они там, примечание: ярлык может отличаться в зависимости от вашей языковой версии Статистика Статьи рассказы рассказы! Рекомендуется базовый уровень (пользователи Archicad 18 tutorial BIM Server)) .Открывается окно от начального до продвинутого уровня... Cinema 4D Building Modeling 7, 2016 - [ГОЛОС + ТЕКСТ] Откройте для себя новую оф. Студенты и студенты, обучающиеся всю жизнь, вы также можете найти множество бесплатных курсов, а также каждый учащийся Archicad -... Даже не осознает, что он здесь: Einstieg в навыках Archicad в реальном мире. Учебник по archicad 18 ... И эффективность с Archicad для получения полнофункциональной образовательной версии программного обеспечения для моделирования зданий BIM, ... Сертификация, конференции и загрузка графических инструментов - MEP Modeler AC19 INT GRAPHISOFT... 19) версии программного обеспечения для функционального обучения archicad для построения официальной программы ноу-хау для моделирования зданий.

Bendigo Bus Расписание Маршрут 50, Автомобиль Дина Винчестера, Rocktek Bumper 4-го поколения 4runner, Контактное лицо аптеки Ватерлоо, Обрезка кустов черники в горшках, Топпинг из хлебных крошек для овощей, Выпас лошадей Сколько времени в день, Футболка Liberty Tigers, Да Пам 25-2-14, Дата обновления таблицы Redshift,

так будет выглядеть один из крупнейших плавательных комплексов Москвы

В результате реконструкции Дворец водных видов спорта «Лужники» станет современным плавательным центром.

Шестиэтажный спортивный комплекс площадью 56 500 кв. М будет иметь три спортивных бассейна, аквапарк с девятью водными горками, спортивные и тренировочные залы, зоны релаксации спа и фудкорты. Во Дворце водных видов спорта также будет тренажер для занятий серфингом на искусственных волнах.

Этот комплекс станет не только одним из крупнейших в Москве, но и одним из самых удобных. В здании есть несколько зон для комфортного отдыха как профессиональных спортсменов, так и любителей плавания.

Интерьер Дворца водных видов спорта будет выполнен в стиле хай-тек. Проект одобрен Комитетом по архитектуре и градостроительству (Москомархитектура).

«Этот современный архитектурный стиль прост в уходе и имеет множество стеклянных деталей. Прозрачные поверхности придают помещению дополнительный свет и простор. В дизайне бассейна преобладают белый, серый, синий цвета и белые металлические оттенки. Стены и столбы будут покрыты ДВП и стеклом, а пол - из натурального камня.Геометрические формы - кольца - станут ключевым элементом дизайна. Они будут представлены в декоре заборов, стен и потолков, в форме бассейнов, фонтанов, светильниках и предметах интерьера », - сказал главный архитектор Москвы Сергей Кузнецов.

Он добавил, что летом гости плавательного комплекса смогут позагорать на свежем воздухе. В жаркое время года крыша-трансформер раздвинется.

Залы будут украшены тропическими пальмами в горшках, похожих на рыбацкие лодки, яркими волейбольными мячами, летающими пластиковыми дисками и воздушными змеями.Зал украсит 5-метровая скульптурная композиция из металлической проволоки в виде трех пловцов.

На первом этаже будет торговый пассаж со спортивными магазинами, баром, рестораном и раздевалками. На первом этаже будут бассейны, один из которых на 10 дорожек по 50 метров будет выполнен по олимпийскому стандарту. Рядом будут два 25-метровых бассейна.

В бассейнах будет цифровой экран для трансляции соревнований, расписания спортивных мероприятий.Также он покажет температуру воды и воздуха, время.

Аквапарк, который займет часть первого, второго и второго этажей, будет иметь бассейн и детский бассейн, подводный массаж и термальные бассейны с выходом на улицу. Также в нем будет девять горок - от детских до экстремальных.

Бассейн будет оборудован симулятором серфинга для создания искусственных волн. Высота волны будет регулироваться с пульта управления: максимальный уровень воды будет на высоте двух метров от борта бассейна.

Посетители также смогут посетить термальный оздоровительный комплекс с несколькими видами парных, гидромассажных ванн, процедурных кабинетов и лаунж-зон. На 4-м этаже плавательного комплекса разместятся спортивные залы с раздевалками и душевыми.

Плавательный комплекс «Лужники» откроется в сентябре.

В спорткомплексе ведется реконструкция, чтобы он стал международным спортивным кластером. Еще один проект, который планируется завершить до конца этого года, - это центр художественной гимнастики, где будут тренироваться и соревноваться крупные российские и мировые звезды гимнастики.

Дворец боевых искусств в Лужниках будет иметь стеклянный фасад и беговую дорожку на крыше.

В 2020 году завершится строительство крупнейшего теннисного клуба России. На площади более 20 000 кв. М разместятся 15 теннисных кортов, корты для сквоша, зона для настольного тенниса, универсальный тренажерный зал для бадминтона, корты для паддл-тенниса и пляжного тенниса.

Дворец боевых искусств откроется на улице Лужники до конца 2021 года, рядом с футбольными площадками в северной части комплекса.В одной части Дворца разместится центр самбо, а в другой - центр бокса. В этом современном здании со стеклянным потолком будут также два бассейна и залы с трибунами для соревнований.

На Воробьевых горах планируется построить горнолыжные трассы для соревнований по слалому и сноуборду.

архитектурных памятников Москвы оценили во всем мире / Новости / Интернет-сайт Москвы

В сентябре 2020 года в Париже прошла церемония вручения награды MIPIM Awards в области архитектуры и строительства.Дворец гимнастики Ирины Винер-Усмановой стал победителем в номинации «Лучший проект в области культурной и спортивной инфраструктуры». Это не единственный московский финалист конкурса - больница в Коммунарке вошла в категорию «Лучшее развитие здравоохранения».

Московских зданий и архитектурных комплексов ежегодно занимают первые места на престижных международных конкурсах и выставках. Mos.ru сообщает о проектах, получивших международное признание за последние несколько лет.

Спортивные достижения

Дворец гимнастики, спроектированный Мосинжпроектом по инициативе тренера Ирины Винер-Усмановой, президента Ассоциации художественной гимнастики России, открылся в Лужниках в 2019 году.Это пятиэтажное здание площадью 25 700 квадратных метров. Он был построен за три года в соответствии со стандартом Building Information Modeling (BIM). Концепция была изобретена специалистами TPO Pride во главе с главным архитектором Москвы Сергеем Кузнецовым.

С крышей, выполненной в виде развевающейся ленты гимнастки, здание само по себе является классным. Помещение прошло испытания и доказало, что способно выдерживать любые ветровые и снеговые нагрузки. С фасада крыша выглядит как кокошник (особая русская повязка на голову, которую носят женщины).Вестибюль также оформлен в русском стиле - колонны расписаны красными хохломскими узорами, а пол площадью 2000 квадратных метров покрыт мозаикой с цветочной тематикой. Арена-трансформер дворца вмещает почти 4000 человек. Стены, прилегающие к арене, украшены светодиодными гимнастическими лентами, которые соответствуют цветам государственного флага России.

Приз MPIM Awards - не первая победа дворца Ирины Винер-Усмановой. Он уже выиграл Гран-при конкурса «Лучший завершенный строительный проект» и получил премию BISPO, национальную независимую премию в области спортивного бизнеса и эффективного управления спортивными проектами.

Кроме того, комплекс Лужники получил признание и за рубежом: в 2017 году он получил Sport Engineering AWARDS в категории High Sport Architecture, а в 2018 году занял первое место в интернет-голосовании на международном портале StadiumDB. com и вошел в шорт-лист конкурса MIPIM Awards в категории «Лучшее отремонтированное здание».

Российское измерение

Дворец Ирины Винер-Усмановой был награжден эстафетной палочкой парка «Зарядье» и его концертного зала, получивших Гран-при MIPIM Awards в Каннах в 2019 году.Достопримечательности столицы вошли в список финалистов номинации «Лучшая городская застройка».

Парк был возведен на пепелище снесенной гостиницы «Россия» в 2017 году. Его концепция была разработана международной командой дизайн-студии Diller Scofidio + Renfro в сотрудничестве с российскими инженерами и архитекторами.

Дизайнеры придумали потрясающее решение, вероятно, навеянное названием гостиницы, которая раньше здесь стояла. Парк разделен на природные зоны - степь, луг, лес и тундра - и отличается богатой растительностью, которая встречается в России: березы, ивы, ирисы, кувшинки, шалфей, миндаль, вишни и герань.С холмов парка открывается вид на Московский Кремль, а его главной особенностью является мост, который возвышается на 15 метров над Москвой-рекой и служит смотровой площадкой.

Концертный зал « Зарядье» был открыт в 2018 году. Это сооружение построено внутри искусственного холма со стеклянным фасадом и крышей, напоминающей стеклянный навес. Благодаря специальному оборудованию концертный зал можно трансформировать по мере необходимости: партер можно превратить в пол сцены, и даже форма сцены может меняться.В концертном зале находится один из крупнейших органов Европы, который специально для «Зарядья» изготовила французская компания.

Парк «Зарядье» - постоянный победитель конкурсов. В 2018 году проект стал лучшим в категории Visitor Attraction на Всемирном архитектурном фестивале. Он также вошел в шорт-лист конкурса Inavation Awards 2018 как лучший проект городской регенерации. В том же году парк стал победителем в номинации «Лучшее общественное пространство» на международном архитектурном портале ArchDaily.

Школы правильного уровня

московских корпусов учебных заведений также смогли подняться по конкурсной лестнице. Одно из них - здание Сколковского института науки и технологий (Skotech), спроектированное швейцарским архитектурным бюро Herzog & de Meuron.

Скотех, расположенный в центре Сколково, построен в виде корпуса часов, в который вставлены соединенные между собой прямоугольные здания с дворами и садами.Интерьеры выполнены из сибирского дуба, индустриального винила, бетона и алюминия.

В 2019 году Skotech стал обладателем главного приза ежегодной архитектурной премии Prix Versaille в категории «Лучший университетский городок».

Еще один победитель среди учебных заведений - Школа № 2075 - первая цифровая гимназия в Москве. Архитекторы привлекли внимание зарубежных коллег тем, как устроено внутреннее пространство. Стены классной комнаты могут быть сконфигурированы под разные размеры для классов от 5 до 50 учеников.Гимназия заняла первое место в категории «Образование» («Концепция») на конкурсе Rethinking the Future Awards (RTFA) 2017 и получила диплом Build School Project.

Бизнес на подъем

Деловых заведений также занимали призовые места на международных конкурсах. В августе 2020 года Digital Business Space вошла в финал The Plan Award, европейской архитектурной премии, представленной журналом The Plan в категории Renovation.Это бывший Центральный дом предпринимателя на Покровке, оформленный по мотивам советского кинотеатра 1977 года. После ремонта он приобрел фасад, который теперь меняет цвет. Наружные стены сделаны из высококачественного цемента, мраморной крошки и тысяч оптических волокон, пропускающих свет. Помимо цифрового бизнес-пространства, The Plan Award также вошла в шорт-лист парка «Зарядье» в категории «Общественное пространство».

В прошлом году жюри International Property Awards было впечатлено небоскребами Федерации в бизнес-центре «Москва-Сити», в результате чего здания получили Гран-при в категории «Лучшая недвижимость мира».Архитекторы Сергей Чобан и Петр Швегер спроектировали многоэтажки, в которых есть как офисные помещения, так и апартаменты. Небоскребы не поддаются общности по многим параметрам. Например, они опираются на фундаментную плиту из 14 кубометров бетона, что было признано Книгой рекордов Гиннеса. 96-этажная башня Восток считается второй по высоте в Европе. В башне «Запад» находятся самые высокие в мире электронные часы, которые находятся на фасаде здания на высоте около 229 метров над землей.

Помимо башни «Федерация» международное признание получила высотка Evolution. Небоскреб занял второе место в списке победителей премии Emporis Skyscraper Award. Экспертам конкурса понравился проект архитектора Филиппа Никандрова - корпус башни вращается вокруг своей оси.

Глубокая перспектива

Но не только московская надземная архитектура получила признание из-за границы. Станция метро «Савеловская» Большой кольцевой линии получила приз зрительских симпатий на международном фотоконкурсе Art of Building 2019, организованном британским Chartered Institute of Building (CIOB), конкурсантам было предложено сфотографировать творческие архитектурные объекты.Александр Бормотин сделал снимки станции Савеловская в перспективе.

Станция открылась в декабре 2018 года как часть первого участка Большой кольцевой линии.
