Нагель — применение и использование

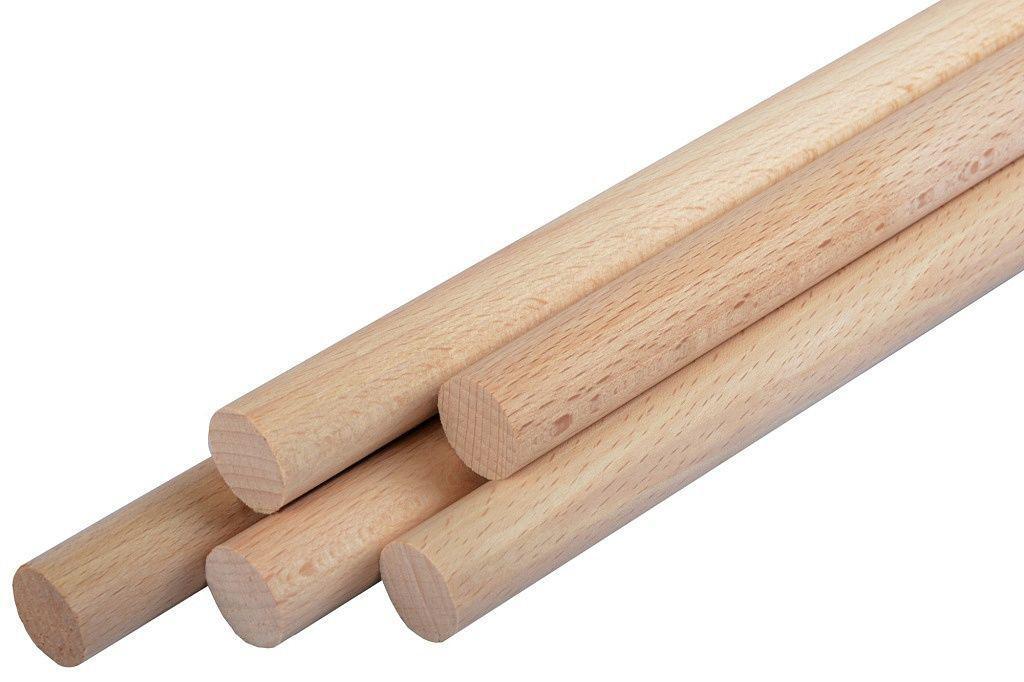

В переводе с немецкого, нагель – это гвоздь. Нагель деревянный представляет собой крепежный элемент цилиндрической или квадратной формы. Он часто используется в строительной отрасли в процессе сборки домов и бань из дерева, бруса, бревна.

Под влиянием различных негативных факторов портиться эстетическая привлекательность деревянных зданий, а тепло плохо сохраняется в доме. Для снижения влияния таких факторов применяют деревянные нагели из твердых сортов древесины.

Нагель для бруса

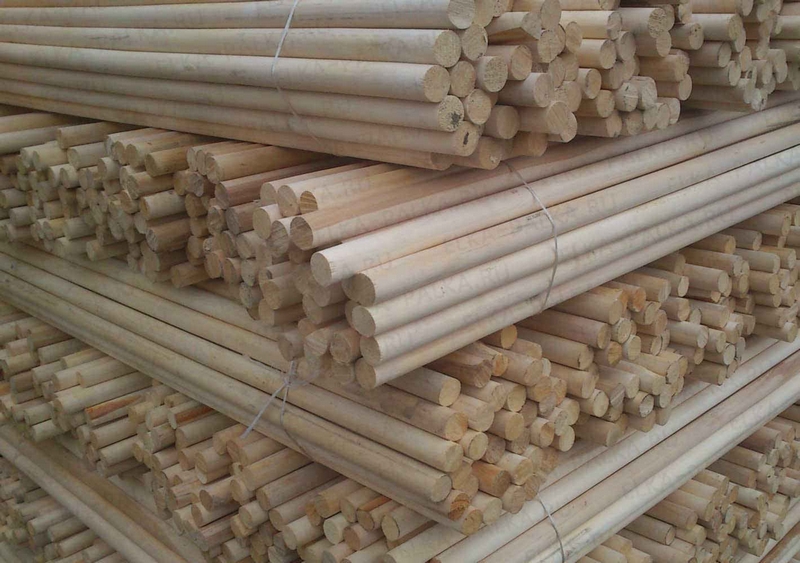

Нагели могут иметь диаметр 24-25 мм или сечение 25х25 мм, а также длину от 1,2 м. такой крепежный элемент предотвращает смещения венцов деревянного дома относительно друг друга. Самой важной характеристикой нагеля можно назвать его гладкость. Поверхность нагеля должна быть идеально гладкой, чтобы отдельные брусья не зависали на нем или не поднимались, с образованием зазоров между венцами.

Главная задача нагеля заключается в снижении искривления бруса во время усадки, вследствие того, что он хорошо работает на изгиб. Высокой прочности соединения специалисты достигают использованием нагелей с одинаковым уровнем влажности с брусом или чуть суше. Таким образом получается, что во время усыхания бруса нагель надежно заклинивается между венцами.

Для срубов из мягких сортов лесоматериалов, к примеру, сосна или ель, применяют нагель из березы. У березы твердая древесина, а само дерево очень широко распространенно на территории России, по этой причине создавать из нее крепежные элементы не затратное дело. Помимо этого, береза имеет невысокую естественную влажность и плотную структуру. Естественно, и стоить нагель березовый будет на порядок ниже, чем дубовый, грабовый или буковый.

Применение деревянных нагелей можно назвать универсальным вариантом при сборке срубов из дерева, потому что главным отличием от металлических крепежных элементов они не подвержены коррозии и не оказывают влияния на структуру дерева. На заключительном этапе производства нагели обязательно пропитывают или обрабатывают антисептическими растворами против гниения.

Соединение в нагель

Монтаж нагелей происходит в шахматном порядке на расстоянии от края бруса от 200-600 мм и между деревянными стержнями 1,5-2 м. Отверстие под нагель необходимо выполнить одного с ним диаметра или немного меньше. Чтобы усадка происходила правильно, на нагелях ось отверстий должна находиться в вертикальной плоскости. При этом отверстия должны иметь глубину при соединении двух венцов как минимум две трети от толщины бруса, если отверстия под нагель сделаны на предприятии, то нагель можно монтировать на три-четыре ряда. Протяженность деревянного стержня, чаще всего, не более 1,25 м. Отметим также, что на предприятии, не всегда удается создать точную ось отверстий, потому что в процессе сверления прямо при сборке сруба, бревна, уложенные друг на друга дают нагрузку и лежат ровно по отношению друг к другу. Тогда как в станок бревна попадают по одному и часто имеют искривление, влияющее на ось отверстия.

При помощи деревянной киянки рабочие забивают нагель в брус.

Внизу отверстия необходимо оставить небольшой зазор 8-10 мм, чтобы в процессе усадки нагель не уперся в венец и не образовались трещины на брусе. Деревянный стержень необходимо утопить на 4-5 см в брус, или оставить выступающим на это расстояние, чтобы можно было на него крепить следующий брус.

Последовательность сборки на нагели:

  • три венца кладутся друг на друга
  • далее создаются отверстия и монтируются нагеля
  • потом кладутся следующие два ряда
  • делаются отверстия на глубину трех венцов и снова забиваются нагеля
  • эти действия повторяются до места установки крыши.

Расчет нагелей

Деревянные нагели рассчитываются на место изгиба, а края соединенных им частей — на смятие. Такой вариант предполагает установку нагелей прямыми рядами или в шахматном порядке. Если конструкция предполагает наличие растянутых элементов, то нужно установить, по меньшей мере, три стяжных болта с каждой стороны стыка.

Отверстия для нагелей из древесины мастера просверливают через все деревянные части, нуждающиеся в соединении. Прежде чем начать сверление, необходимо такие элементы стянуть болтами или прочими крепежными элементами. В другом случае, у мастеров не получится монтировать нагели плотно. Сечение отверстий для стяжных (нерабочих) болтов необходимо сделать на 1-2 мм больше, чем диаметр болтов.

Цель использования нагелей – не допустить смещения брусьев (или бревен) в поперечном направлении. При этом нагели, ни в коем случае, не должны создавать помех для перемещения их в вертикальном направлении. Иначе, возможно образование щелей между бревнами (или брусьями). Специалисты сверлят отверстия для деревянных нагелей строго вертикально.

Расстояние между дном отверстия и краем нагеля не должно быть менее 10 мм. Длину нагелей подбирают таким образом, чтобы можно было легко соединить два (а лучше — три) венца.

Нагели бывают двух видов:

  • с круглым сечением
  • с квадратным сечением.

Выбираются нагели в каждом конкретном случае согласно особенностям коттеджа или другого сооружения.

Деревянные нагеля — круглые и плоские

Итак, что же такое нагель, он же шкант или чопик? Проще говоря, нагель — это штырь (крепёж), выполненный из дерева или металла. Он бывает круглого, квадратного или прямоугольного сечения. Основная задача шканта — предотвращение смещения друг от друга строительных конструкций, в частности брусов (брёвен) в срубе. Для изготовления деревянного нагеля, как правило, используется более плотная древесина (например берёза) без сучков и внешних изъянов с желательно меньшей влажностью на 4-5%. Поверхность его должна быть гладкой, чтобы он позволял беспрепятственно усаживаться венцам сруба.

Сама технология сборки домов без единого гвоздя с использованием деревянных нагелей известна с древних времён. Немало таких построек хранит исторический комплекс Кижи, демонстрируя профессионализм древних зодчих. На Руси нагеля назывались куксами, и выполняли абсолютно ту же роль. Название nagel пришло к нам в 17 веке из Германии вместе с деревянным кораблестроением. Деревянные нагеля помогали плотно состыковать корабельные элементы. При набухании от морской воды им плотно заполняли монтажные отверстия, препятствуя протечкам. Попытки использовать металлические нагеля не увенчались успехом, т.к. морская соль пагубно сказывалась на металле, разъедая его в первые годы эксплуатации судна. Так в наш обиход плотно вжился именно деревянный нагель, вытеснив металлического собрата. В прочем, зря, ведь прочностные характеристики железа в разы выше.

Монтаж нагелей круглого сечения

Как писалось ранее, основная задача нагеля — предотвращение поперечного смещения венцов относительно друг друга. Отверстия для шканта выполняется строго вертикально, дабы исключить зависание венцов сруба и не препятствовать плотной усадке. Диаметр отверстия и нагеля подбирается так, чтоб шкант не болтался и не входил туго. Загнанный в тугую чопик может препятствовать усадке сруба. Длина нагеля рассчитывается из толщины двух венцов, при том, она должна быть на пару сантиметров меньше длины отверстия. Первый шкант устанавливается на расстоянии 50 см от угла сруба. Все последующие нагеля монтируются с шагом 1,5-2 метра. На всех последующих рядах нагеля монтируются в разбежку, исключая совпадения с предыдущими венцами.

Сборка сруба на нагеля квадратного сечения — достаточно редкий случай, ввиду сложного подбора комфортного сочетания толщины чопика и диаметра отверстия. Сама же технология монтажа квадратных шкантов полностью идентична технологии монтажа круглых нагелей.

Монтаж плоских (прямоугольного сечения) нагелей

Отличительной особенностью данной технологии является более частое расположение нагелей с шагом в 50-60 см в разбежку, чередуя отверстия по уличной и внутренней сторонам. Отверстия выполняются бензопилой и выпиливаются на всю ширину цепной шины. В качестве нагелей используются деревянные полоски из доски или фанеры. Данная технология является более бюджетной и простой в монтаже, так как стоимость комплекта шкантов значительно ниже стоимость круглых берёзовых нагелей заводского изготовления.

На деревянные нагеля мы собираем дома из профилированного бруса и бани из профилированного бруса. У нас более 100 типовых проектов.
