superarch.ru

видео-инструкция по монтажу своими руками, фото и цена

Цоколь является той частью фундамента, которая выполняет две функции – декоративную и защитную. От того, насколько устойчив к неблагоприятным условиям переход от стен к грунту, будет зависеть и долговечность всего здания, не говоря уже о его эстетических свойствах. Далее мы рассмотрим, как закрыть цоколь в свайно – винтовом фундаменте.

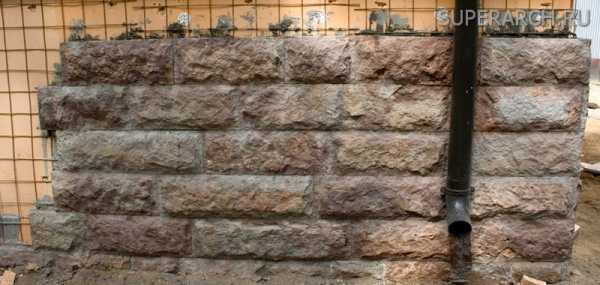

Отделка свайного фундамента фасадными плитами

Винтовой фундамент имеет ряд достоинств, в частности следует отметить, что он проветриваемый, к тому же дом защищен от холода воздушной подушкой. При этом цоколь убережет строение от попадания под него снега и влаги.

Существует два вида выполнения цоколя:

• Навесная облицовка;
• Мелкозалубленный монолитный ленточный цоколь.

Далее мы рассмотрим особенности и технологию возведения обеих видов цоколя.

Цоколь свайно-винтового фундамента

Пожалуй, наиболее популярным и в то же время практичным способом отделки фундамента является возведение навесного цоколя. Принцип конструкции заключается в креплении листовых облицовочных материалов к обрешетке, которая в свою очередь крепится к сваям (см.также статью “Гидроизоляция цоколя фундамента – защитим свой дом”).

Зазор между цоколем и почвой

Достоинства

Навесная облицовка обладает рядом достоинств, среди которых можно выделить следующие:

• Высокая скорость возведения и простой монтаж, который можно выполнить своими руками. За один рабочий день два человека смогут закрыть фундамент дома размером 6х6м.
• Минимум денежных затрат. Закрыть фундамент навесным цоколем стоит в несколько раз дешевле, чем возведение ленточного фундамента.
• Хорошая вентиляция и при этом защита от сырости. Так как подпольное пространство проветривается, исключается возможность возникновения плесени в прохладное время года.
• Отличный внешний вид. Современные материалы имитируют дерево и дорогостоящий камень.

Схема устройства навесной конструкции

Изготовление навесной конструкции

Инструкция по изготовлению цоколя навесного типа, выглядит следующим образом:

• В первую очередь необходимо выполнить обрешетку. Для этого на сваи крепится металлический ли деревянный каркас. Если обрешетка делается деревянной, то необходимо предварительно пропитать ее антисептиком. Металлические элементы должны пройти антикоррозийную обработку.
• Прежде, чем закрыть цоколь свайного фундамента, желательно выполнить отсыпку песком места стыка цоколя и почвы. Глубина отсыпки может составлять 500-700 мм.
• Затем к обрешетке крепится облицовочный материал, к примеру, плиты из асбестоцемента, листовой шифер или специальные фасадные утепленные плиты.
• Далее следует аккуратно свести углы конструкции.
• После этого устанавливаются остальные доборные элементы.

Металлическая обрешетка

Обратите внимание! Между цоколем и почвой необходимо оставить зазор около 5-8 см. В противном случае, цоколь может повредиться в результате морозного пучения грунта.

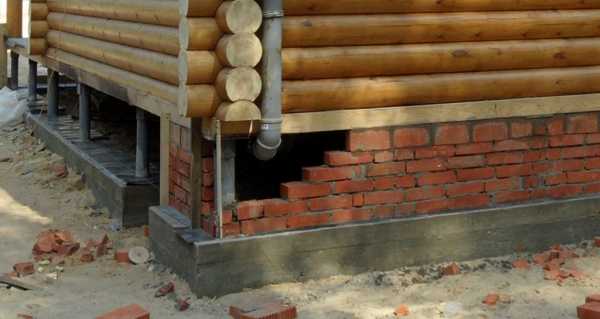

Мелкозаглубленный ленточный монолитный цоколь

Принцип данного метода заключается в том, что по периметру дома выполняется заливка мелкозаглубленного ленточного фундамента, поверх которого возводится кладка из кирпича или другого материала. Поле возведения такого цоколя, выполняется его финишная отделка.

Достоинства

У капитального цоколя имеется много достоинств:

• Данный метод является более «теплым», благодаря чему можно не тратиться на утеплитель.
• Кирпичная кладка более надежна и долговечная, чем навесная конструкция. К тому же, она не повреждается при ударах.
• Эстетический вид. Такую отделку можно выполнить любыми материалами, как натуральными, так и имитирующими дерево и камень.

Недостатки

Наряду с достоинствами, у такой конструкции имеется несколько существенных недостатков:

• Ленточный цоколь невозможно возвести на местности с большим перепадом высот и уклоном.
• Строго запрещено создавать капитальный цоколь на пучинистых грунтах.
• Цена такого цоколя в несколько раз выше навесной конструкции.

Ровный фундамент

Возведение цоколя

Цоколь на ленточном фундаменте бывает трех типов:

• Ровный, который располагается вровень со стеной дома.
• Выступающий, который создает небольшой выступ из стены. Чаще всего его применяют в деревянных домах или в тех случаях, когда нужно создать теплый подпол. Для этого на выступе монтируют сток и гидроизолируют фундамент.
• Западающий, когда выступает фундамент, а не цоколь. В этом случае нет необходимости защищать цоколь от воды отливом.

Порядок работы выполняется следующим образом:

• Работу нужно начинать с разметки по периметру дома, которая выполняется в соответствии с выбранным типом цоколя.
• После этого выкапывается траншея на глубину 0,4-0,5 метра.
• Стены траншеи необходимо гидроизолировать при помощи пергамина или толя.
• Затем траншея засыпается песком на толщину около 0,2 метра.
• Следующим шагом является монтаж опалубки на высоту около 10 см над уровнем почвы.
• После этого кладется нижний слой арматуры и заливается бетон.
• Затем укладывается верхняя арматура и выполняется окончательное бетонирование.
• После застывания бетона выполняется кладка из кирпича или шлакоблока необходимой высоты.

На этом возведение цоколя завершено, однако, чтобы он получил презентабельный вид, его следует облицевать каким либо отделочным материалом.

moypodval.ru

Чем закрыть цоколь дома на винтовых сваях: обзор, рекомендации

Сегодня поговорим о том, как, и чем закрыть цоколь дома на винтовых сваях. Дом на винтовых сваях устраивается путем заглубления специальных свай в грунт на определенное расстояние.

Первый ряд дома ложится не на обычный, всеми известный, фундамент дома, а на сваи. Основная сложность в вопросе того, как сделать цоколь на свайном фундаменте заключается в том, что между поверхностью грунта и первым рядом существует воздушная прослойка.

То есть цоколь свайного фундамента не имеет стенки для крепления облицовки. Соответственно, перед тем как цоколь фундамента можно будет обшить придется сооружать специальный каркас у дома. Его можно утеплить, а можно оставить без утепления и просто выполнить декоративную отделку.

Плюсы свайного основания

Свайный фундамент хорош тем, что он представляет собой трубы, заглубленные в грунт. Этот тип оснований хорошо держит нагрузку от строения и часто используется в тех местах, где есть повышенная влажность. Еще одним преимуществом основания является его легкость в монтаже на участке с перепадами по высоте.

Нижнее пространство основания, при соответствующей отделке, может служить местом хранения, а также обеспечивает легкий доступ к коммуникациям, если последние сделаны под домом.

Обшивать основание можно намного позже постройки помещения, за счет хорошего проветривания и стойкости к коррозии сваям ничего не грозит.

Монтаж специального каркаса

Отделка цоколя свайно винтовых фундаментов происходит с помощью монтажа навесной конструкции. Такой сделанный навес может предполагать утепление дома, за счет чего можно добиться более теплого пола в доме и вентиляции, которую делают во всех домах для проветривания стен.

Навес обустраивается так:

1. Выбирается материал каркаса. Таким материалом может быть деревянный брус. Его необходимо обезопасить от влаги и появления грибков или плесени. Защита выполняется пропиткой антисептиком, лучше несколькими слоями. При выборе металлических труб такой обработки не потребуется.
2. Вырывается траншея шириной 30-40 см и глубиной 0.5 м по внешнему периметру дома. В нее закладывается рулонная гидроизоляция и дренажная труба. Имеет смысл рыть траншеи с наклоном в выход дренажной трубы, таким образом, лишняя влага будет выводиться быстрее.
3. Крепление бруса или труб на сваи. В горизонтальном положении брус или трубы крепятся к сваям дома, к которым уже прикреплены держатели. После прикрепления горизонтальных элементов выполняют монтаж вертикальных направляющий и решают вопрос по утеплению.

Для утепления применяют плитный теплоизолятор, так как он не боится влаги. Его крепят к вертикальным направляющим. После того как навес был сооружен и утеплен приступают к декоративной отделке свайного фундамента.

Материалы декора

В качестве того чем закрыть цоколь дома на винтовых сваях применяется достаточно много материалов. Зашить цоколь можно такими видами облицовки:

1. Для хозяйственных построек типа бань, гаражей и прочего можно применять недорогие материалы типа плоского шифера. Конструкцию можно быстро обшить за счет больших размеров листа. Крепление осуществляется на саморезы. Шифер нужно устанавливать аккуратно, потому как он имеет хрупкость.
2. Также для отделки цоколя дома применяется профнастил. Этот материал достаточно легкий, что не создает большой нагрузки на фундамент. Выдерживает перепады температур и не боится влаги. При монтаже необходимо стараться не поцарапать лист, иначе в этих местах может появиться коррозия. Дополнительный плюс: можно сделать дверку в листе профнастила и использовать воздушное пространство под домом как место хранения каких-либо материалов.

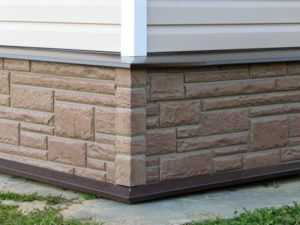

3. Цокольный сайдинг – выполнен из пластика, не боится перепадов температур, за счет легкости материала внешний слой облицовки не даст большой нагрузки на фундамент. При монтаже необходимо следить за оставлением промежутков между панелями и углами дома, это нужно для линейного расширения пластика. При креплении панелей саморезы нельзя утапливать или сильно приживать, при расширении или сужении панель может треснуть.

Материалов для отделки цоколя много, здесь показана лишь часть из них

Эти материалы отделки монтируют на каркас, под них можно монтировать утепление. Значительные плюсы такой декоративной отделки цоколя дома на сваях в том, что монтаж происходит легко и быстро.

Для устранения мостиков холода важно хорошо пропенить углы дома. Это нужно делать аккуратно, чтобы не повредить выполненную облицовку фасада.

Декорирование без обрешетки

Закрывать воздушную прослойку свайного основания можно и без обустройства решетки. Для этого нужно определиться, чем закрыть свайный фундамент снаружи и после этого монтировать облицовку. Для такого метода пользуются двумя способами:

1. Облицовочный кирпич – с его помощью выполняют кладку на раствор. Значительные преимущества в том, что такая кладка играет роль не только декоративной отделки, но и служит дополнительной опорой для дома. Кирпич не нуждается в отделке.
2. Создание цоколя из бетона. Этот вариант требует сооружения опалубки, в которую заливается бетонный раствор. Перед заливкой обязательно выполняют армирование путем создания каркаса из стальных прутьев внутри опалубки. Значительный плюс в том, что после монтажа получившиеся стены можно отделать клинкерным кирпичом иди декоративной штукатуркой.

Минус этих способов заключается в том, что их сложно утеплить. При кладке облицовочного кирпича утепление возможно только после застывания стены, а при заливке раствора такая операция совершенно невозможна.

На высохшую стену облицовочной кладки утеплитель крепят при помощи клея, а основное закрепление происходит с использованием специальных дюбелей.

После закрепления утеплителя кладку продеться чем-то декорировать. При использовании сайдинга и прочих материалов необходимо производить монтаж обрешетки. Для монтажа облицовки из штукатурки необходимо использовать армирующую сетку. Также в последующем у владельца дома отсутствует возможность использовать пространство под домом.

1pofasadu.ru

как сделать основание дома долговечным?

Свайно-винтовой фундамент остается одним из самых популярных решений для индивидуального строительства благодаря своей доступности, простоте и устойчивости даже на «плывущих» грунтах. Однако чтобы ваш дом был еще более уютным и не требовал ремонта как можно дольше, необходимо сделать его основание еще более прочным и долговечным. Для этого производят такие операции, как обвязка и закрытие винтовых свай.

Содержание статьи

Чем отличается обвязка свайного фундамента от закрытия?

Неопытные строители часто путают обвязку винтовых свай с закрытием фундамента. Хотя эти два этапа процесса строительства основания дома определенным образом связаны между собой, они преследуют несколько различные цели.

Обвязка предполагает объединение оголовков уже установленных в грунт винтовых свай в единую конструкцию по всему периметру фундамента и по контуру, где будут возводиться внутренние стены строения.

Отсутствие обвязки, которую делают с помощью бруса, доски, швеллера и других материалов, приведет к тому, что на каждую сваю будет оказываться неравномерная нагрузка. Последствием этого станет быстрое разрушение фундамента, который просто «поплывет».

Закрытие винтовых свай придает строению более эстетичный вид и позволяет свести к минимуму потери тепла. Ведь поскольку фундамент не является монолитным и под домом остается открытое пространства, пол в таком здании вряд ли будет достаточно теплым.

Для закрытия используют множество современных материалов.

Варианты обвязки

Обвязка свай брусом

Владельцам сравнительно легких строений – деревянных или каркасно-щитовых – стоит отдать предпочтение именно этому виду обвязки. Ростверк из бруса нельзя назвать очень прочным, но для такого строительства это наиболее подходящий и доступный по цене вариант.

Фундамент, обвязанный брусом.

Часто для обвязки используют брус, изготовленный из древесины хвойных деревьев, поскольку его стоимость в разы меньше подобных изделий, сделанных из древесины лиственных пород, а отличия в эксплуатационных характеристиках минимальны.

Перед установкой ростверка на брус обязательно наносят специальные антисептические составы, предотвращающие разрушение древесины под воздействием атмосферных факторов, и покрывают битумным гидроизоляционным слоем. Последний придает брусу водоотталкивающие свойства.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
2. На сваи монтируют оголовки.
3. Выполняют гидроизоляцию материала.
4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

   На фотографии прекрасно видно гидроизоляцию оголовка от обвязки, а также лежень.

2. Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
3. На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
4. Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Существует и другой способ обвязки доской. Доски склеивают друг с другом и дополнительно скрепляют саморезами и гвоздями. При небольшой толщине досок можно проложить их фанерой для большей прочности. При монтаже важно разнести места состыковки досок на различные сваи и использовать проверенный метод «в полдерева».

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Иногда вместо швеллера применяют двутавр, отличающийся большой устойчивостью к сжимающим нагрузкам и обеспечивающий большую жесткость конструкции. Часто используют двутавры с сечением 20. В случае швеллера для несущих стен берут металлические балки с сечением около 30 мм, для остальных – с сечением примерно 20 мм.

Обвязку фундамента швеллером или двутавром производят следующим образом:

1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
3. Балки приваривают друг к другу и к оголовкам свай.

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

1. Столбы свай выставляют на один уровень.
2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

   Готовая деревянная опалубка на бетонных сваях.

3. Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
4. Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
5. Металлический каркас приваривают к сваям и заливают опалубку бетоном.

Чем закрывают свайный фундамент?

Закрытый свайно-винтовой фундамент – это надежная защита от грызунов и других животных, которые могут поселиться в пустом пространстве между сваями. Также обшивка и отделка такого основания предотвратят потери тепла в жилище и помогут создать там хороший микроклимат без избыточной влажности.

Наиболее популярные способы закрытия свайно-винтового фундамента:

• создание навесного цоколя;
• создание мелкозаглубленного цоколя ленточного типа.

Для навесного цоколя используют тонкие и не слишком мощные композитные и полимерные материалы, а также древесину. Нагрузка при этом на винтовые сваи оказывается минимальной, а простота и быстрота монтажа в совокупности с дешевизной часто подкупает.

Навесной цоколь, закрывающий фундамент с обвязкой профтрубой.

Любой вид отделки основания на сваях требует обязательного наличия двух вентиляционных отверстий на противоположных стенах дома. Это предотвратит скопление влаги на сваях и ростверке, которые не будут корродировать или гнить (в случае древесины).

Тем не менее, свайный фундамент прослужит дольше при установке мелкозаглубленного ленточного цоколя, который станет лучшей защитой для свайного каркаса, гарантируя его долговечность.

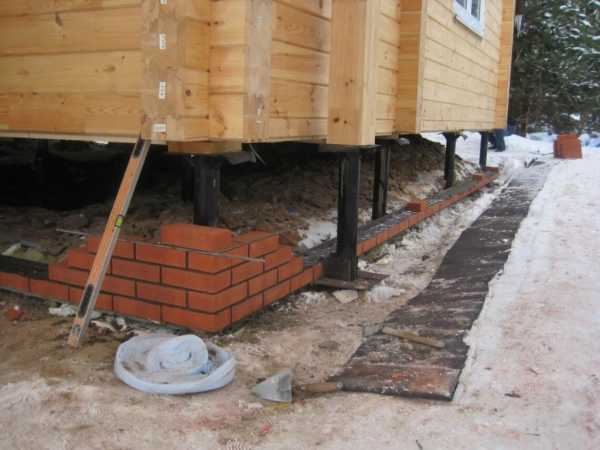

Вариант возведения мелкозаглубленного цоколя для защиты свайного фундамента.

Тепло- и гидроизоляция при закрытии цоколя

Все разновидности отделки цоколя предполагают обустройство тепло- и гидроизоляционного слоя, который сверху обкладывают асбестоцементными плитами, декоративными термопанелями, монтирующимися на обрешетку из досок либо шиферную плиту, или кирпичами. У всех этих материалов есть свои плюсы и минусы:

1. Асбестоцементные плиты выглядят не очень привлекательно и отличаются повышенной хрупкостью, однако стоят недорого.

   Асбестоцементные плиты

2. Декоративные панели, цементно-песчаная или клинкерная плитка устойчивы к атмосферным воздействиям, а некоторые их виды даже легко выдерживают повышенную влажность. Однако для их укладки необходима идеально гладкая и ровная поверхность, поэтому по периметру основание придется обложить листовым материалом, к примеру, асбестоцементом.

   Клинкерная плитка

3. Кирпичную укладку или заливку бетоном целесообразно использовать только при высоте надземной части основания не менее 30-40 см, что позволяет оборудовать настоящий цокольный этаж.

   Оформление цоколя декоративным кирпичом.

Обвязка и закрытие винтовых свай – очень важный этап строительства дома, от которого зависит, как скоро ему понадобится капитальный ремонт.

Вконтакте

Facebook

Twitter

LiveJournal

Одноклассники

Мой мир

Загрузка…

ownhouse.pro

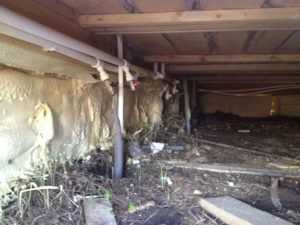

Как утеплить свайный фундамент деревянного дома: лучшие способы

Перед тем как утеплить свайный винтовой фундамент собственного деревянного дома, необходимо изучить технологию выполнения работ и необходимые материалы. Конструкция цоколя в здании выполняет сразу несколько функций:

• декоративная и эстетическая;
• защита подполья от влаги и ветра;
• повышение температуры под конструкциями дома.

Последний пункт позволяет получить сразу несколько преимуществ. В первую очередь это уменьшение толщины теплоизоляции в перекрытии. Пирог конструкции при этом становится больше, не съедается высота помещений первого этажа.

Второе положительное свойство утепления заключается в уменьшении последствий такого явления как морозное пучение. Утепление свайно-винтового фундамента при деревянном строительстве поможет частично предотвратить подвижки грунта в зимний период.

Нужно ли утеплять

В настоящее время в строительной сфере уделяется большое внимание работам по утеплению стен, цоколя и других конструкций дома. Это вызвано тем, что энергетически ресурсы ограничены, а стоимость их достаточно высока. Для повышения энергоэффективности здания необходимо тщательно продумать утепление.

Варианты утепления цоколя дома на свайном фундаменте

Затраты на отопление могут составлять до 40% от семейного бюджета. И эти расходы постоянны. Зная расходы на коммунальные платежи и объем работ по утеплению можно легко подсчитать, когда окупятся принятые меры.

Также важно помнить, что хорошо утепленная конструкция защищена от конденсата. Влажность становится главной причиной появления плесени и грибка. Также можно легко столкнуться с другими микроорганизмами. Утепление свайного фундамента позволит сохранить здоровье обитателей дома, а также сократить частоту проведения ремонтов и замен напольного покрытия на первом этаже.

Варианты утепления

Облицовка цоколя может быть нескольких видов. Решение, какой из них использовать принимается на основе эстетических соображений, финансовых возможностей, а также квалификации рабочих, которые будут выполнять отделку.

Утепление цоколя может осуществляться двумя способами:

1. по отдельной ленточной конструкции;
2. по обрешетке, которая крепится к сваям.

Ленточная конструкция

Первый вариант сложнее, а также имеет ряд ограничений. Ленточная конструкция мелкозаглубленного типа может быть из бетона или кирпича. Чаще всего она опирается на землю или свой небольшой монолитный фундамент (подробнее об устройстве мелкозаглубленного ленточного фундамента). Но при строительстве на пучинистых грунтах настоятельно не рекомендуется использовать такой вариант. Особенно если речь идет о кирпичном цоколе. В этом случае земля в зимний период приподнимается (вспучивается). Причем процесс происходит неравномерно. Откопав конструкцию цоколя от снега, в определенный момент придется увидеть наклонные трещины, которые говорят о повреждении морозным пучением.

Ленточное основание, на которое, при необходимости, можно даже закрепить утеплитель

Предотвратить такое явление можно исключив один из факторов пучения:

• низкую температуру;
• влагу.

Выполнить первое условие при изготовлении незаглубленной ленты невозможно. Почва под обшивкой цоколя дома все равно будет промерзать и деформироваться. Отвод влаги также может быть неэффективным.

Использовать ленточную обшивку разумно только на тех почвах, которые не склонны к пучению. К таким основаниям относят крупнообломочные грунты, средний или крупный песок. Также вариант подойдет для регионов с теплым климатом, где отрицательные температуры редки.

Крепление утеплителя на кирпич происходит по стандартной схеме. Лучше всего подойдет Пеноплекс

Закрепление утеплителя выполняется на бетонную или кирпичную стену по типу теплоизоляции наружных ограждающих элементов здания. Можно выполнять как без дополнительного каркаса, так и с его использованием. Метод зависит от выбранного типа отделки.

Утепление цоколя по каркасу

Такой вариант для дома станет менее затратным и более легким. Утепление фундамента на сваях в этом случае может выполняться с применением самых разных материалов. В качестве примера можно привести:

• цокольный сайдинг;
• клинкерные панели;
• металлический профлист.

Выбор среди вариантов основывается на финансовых возможностях и эстетических соображений. Все варианты крепятся примерно одинаково. Читайте подробную статью об отделке цоколя свайно-винтового фунадмента. Для обеспечения основания под облицовку цоколя дома необходимо предусмотреть каркас.

Каркас может изготавливаться из дерева или металлического проката. При облицовке металлическими материалами разумнее в качестве обрешетки применять сталь.
Каркас обычно изготавливается из двух продольных обвязок. При необходимости можно предусмотреть большее число продольных элементов. Здесь все зависит от высоты цоколя. Также можно предусматривать вертикальные элементы каркаса. Потребность в них зависит от выбранного материала для облицовки цоколя дома.

Перед тем как утеплить фундамент на винтовых сваях, требуется предусмотреть крепление к ним каркаса. Способ зависит от материала:

• При креплении облицовки к деревянным рейкам и брускам требуется заранее предусмотреть металлические закладные детали в верхней части свай. Они могут быть изготовлены из уголка или других похожих типов проката. Крепление к сваям осуществляется на сварку.
• При использовании стальных элементов каркаса нет необходимости проводить предварительную подготовку. Металлический профиль приваривается непосредственно к элементам фундамента.

Чтобы грунтовая влага и морозное пучение не разрушали отделку и теплоизоляцию, стоит приподнять цоколь над землей. Демпферный зазор может составлять от 5 до 15 см. Это расстояние на завершающем этапе можно закрыть какой-нибудь планкой.

Продухи можно предусмотреть в указанном на схеме месте или в зазоре между облицовкой и отмосткой

Утеплитель для цоколя дома крепится к тому же каркасу, что и отделка. В зависимости от выбранного типа придется провести ряд дополнительных мероприятий.

При утеплении важно не забыть о вентиляции подполья. Для этого в конструкции отделки предусматриваются специальные отверстия или продухи. По нормативам их суммарная площадь должна равняться 1/400 от площади подполья. Также для вентиляции может служить зазор между землей и обшивкой. Для этого его закрывают специальной сеткой, предотвращающей проникновение грызунов и насекомых, но не препятствующей движению воздуха.

Какой выбрать утеплитель для цоколя дома

Для конструкций, которые близко расположены к земле, не рекомендуется использовать минеральную вату. Она отличается высокой гигроскопичностью, а при намокании перестает выполнять свои прямые функции. Также вата может легко проседать. Ее не так просто крепить к каркасу по винтовым сваям.

Утепление фундамента на винтовых сваях лучше проводить с использованием таких материалов как:

• Экструдированный пенополистирол или Пеноплекс. Материал отличается хорошими теплоизоляционными показателями и устойчив к влаге. В большинстве случаев при его использовании нет необходимости применять теплоизоляцию. Этот вариант дороже, чем минеральная вата или пенопласт, но станет самым доступным из всех возможных.
• Жидкий пеноизол, который распределяется распылением. Помогает упростить процесс закрепления утеплителя.
• Вспененное стекло, которое выпускается в блоках.

Крепить Пеноплекс можно как к обрешетке, так и на сплошное основание. Второй вариант позволяет одновременно использовать клей и крепежные элементы, гарантируя большую надежность. В качестве основания могут служить листы фанеры, которые монтируют на обрешетку.

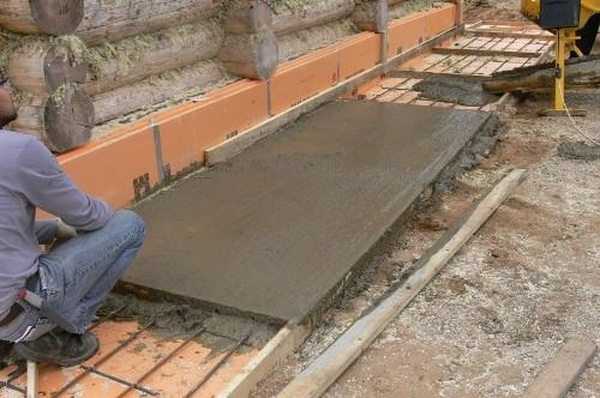

Еще один вариант – крепление Пеноплекса к каркасу с облицовкой ЦСП и последующей отделкойНа пучинистых грунтах рекомендуется утеплять также и отмостку – это предотвратит “выпучивание” свай из грунта в зимний период

Подробнее об этом читайте в специальной статье про утепление отмостки.

Для утепления не рекомендуется применять пенопласт. Этот материал способен накапливать влагу между стирольных шариков. Такое явление приводит к тому, что при низких температурах пенопласт рассыпается на отдельные частички. Явление вызвано высоким давлением замерзающей влаги на шарики материала.

Грамотный выбор утеплителя и соблюдение рекомендаций позволят гарантировать хорошую теплоизоляцию и предотвратить повреждения.

domzastroika.ru

видео-инструкция по монтажу своими руками, особенности обшивки, отделки, как закрыть, цена, фото

Очень часто цоколь на винтовых сваях в открытом виде воспринимается, как избушка на курьих ножках и, хотя это вовсе не влияет на качество постройки, его лучше всего закрыть какими-либо декоративными отделочными элементами. В таких случаях есть множество вариантов – не менее чем для самих стен, ведь строительный рынок в настоящее время очень богат строительными материалами.

Ниже мы поговорим о некоторых вариантах такой отделки, а также, в качестве дополнения, посмотрим тематическое видео в этой статье.

Отделка цоколя на винтовых сваях клинкером

Варианты отделки цоколя

Свайно-винтовой фундамент с высоким ростверком

Свайно-винтовое основание с обвязкой

• Свайно-винтовой фундамент с высоким ростверком монтируется, как правило, на нестабильных и насыщенных влагой грунтах. Средняя длина сваи 2,5 м, так что заглубление по любому получится около 2 м – в таких случаях не страшна даже сезонная подвижность дисперсного пучинистого грунта – такой глубины вполне достаточно для неподвижности.
• Также такие фундаменты, с применением винтовых свай обустраиваются на склонах, где слишком велики перепады плоскости в разных точках площади основания. Пожалуй, в таких ситуациях обшивка цоколя дома на винтовых сваях наиболее актуальна, и здесь удобнее использовать лёгкие отделочные материалы, например, цокольный сайдинг.

Примечание. В такой отделке нуждается не только цоколь винтового фундамента – любой цоколь, который лишён декоративной облицовки, делает внешний вид здания незаконченным.

Отделочные работы

Закрываем свайно-винтовой цоколь. Принцип отделки

Итак, наша задача состоит в том, чтобы закрыть цоколь для винтовых свай своими руками и для этого можно использовать множество материалов. Тем не менее, суть обустройства такой отделки цоколя дома своими руками очень похожа одна на другую, так как принцип всё равно не меняется.

Кирпич закроется керамической плиткой или простой штукатуркой

Один из вариантов, это когда заделка цоколя на винтовых сваях осуществляется с помощью низкого ростверка. То есть, при монтаже такого фундамента по его периметру раскапывается траншея глубиной до 30 см и заливается лента, где верхняя часть выступает на 10-20 см над уровнем грунта. Так вы получаете постамент для кладки кирпичей, которые, в свою очередь, будут служить основанием для плитки или штукатурки.

Здесь у вас получится как бы два фундамента в одном – винтовой и ленточный, но такая комбинация не только позволит без труда закрыть сваи, но и повысить прочность основы. Кроме того, заливка бетона производится с лёгким арматурным каркасом – в результате лента не будет растрескиваться и тоже послужит частью декорации нижней части дома.

Отделка каменными панелями

Еще один вариант вы видите на фото вверху – это установка обрешётки на сваи под какой-либо листовой материал. В данном случае, это каменные панели, но точно с таким же успехом вы можете смонтировать на них композит или сайдинг. Здесь вы видите два деревянных профиля, но их может быть и больше – всё будет зависеть от высоты цоколя и размеров самого отделочного материала.

Обрешётку здесь не обязательно устанавливать из дерева – чаще его делают из металла, и для этого могут использовать металлический профиль 20×40 мм или даже CD, который используют для монтажа гипсокартона.

Фиксацию можно производить непосредственно на сваи, но это удобно для бруса и металла, где первый прикручивается, а второй приваривается. Для CD лучше всего приварить на сваи уши (металлические пластинки), на которые можно фиксировать кронштейны.

Уголок 120×120 мм служит основанием для кирпича

Есть ещё один способ закрыть пустоту под зданием, причём его цена будет гораздо меньше, нежели обустройство ленточного фундамента. К сваям приваривается уголок 120×120 мм, который послужит основанием для лицевого кирпича, где ширина постели как раз имеет 120 мм. Уголок приваривается строго по уровню и если участок идёт под наклоном, то в верхней части лучше углубиться в землю, чтобы не оставалось пустоты.

Кладка лицевого кирпича

Прежде чем укладывать декоративный кирпич, уголок следует загрунтовать, чтобы снизить возможность его ржавления до минимума. Возведение цоколя производится, как обычная кладка с ложковой перевязкой и со швом не менее 5 мм.

После того как вы поднимете весь периметр, сверху нужно поставить отливы, которые могут быть декоративными, то есть, из комплектации кирпича, либо сделайте их самостоятельно и оцинкованной жести, но первый вариант будет смотреться гораздо лучше.

Утепление винтового цоколя экструзионным пенополистиролом

Также у вас может возникнуть необходимость утепления цоколя фундамента и для этого можно использовать экструзионный пенополистирол. По периметру здания выкапывается траншея 20-30 см глубиной и шириной на штык лопаты и на сваи монтируетс

moypodval.ru
