Отделка свайного фундамента: виды облицовки, способы

Главная » Конструкция дома » Фундамент

На чтение 5 мин Просмотров 134

Содержание

1. Как сделать цоколь на свайно-винтовом фундаменте
2. Подготовка обрешетки для навесного цоколя
3. Виды облицовки
4. Обшивка панелями

При строительстве коттеджей на свайно-винтовом фундаменте возникает необходимость обшивки цоколя. Продуваемый подпол является причиной потерь тепла, пространство под домом привлекает мелких животных, там скапливаются листья, мелкий мусор.

Помимо защиты подполья от промерзания и грызунов такая отделка имеет декоративное назначение. Отделка придает зданию завершенный и привлекательный вид. Чтобы выбрать, чем лучше закрыть свайный фундамент снаружи у дома нужно сравнить характеристики разных материалов — кирпича, профлиста, фасадных панелей, декоративного камня.

Как сделать цоколь на свайно-винтовом фундаменте

Цоколем называют элемент здания, который соединяет фундамент с нижней частью стен здания. Он защищает основание от промерзания, перепадов температуры, осадков и паводковых вод. В случае со свайным фундаментом цоколь играет роль основания, на которое будет монтироваться обшивка.

Пространство между свайными опорами не утепляют, снижение потерь тепла достигается за счет хорошего утепления пола. Отделку для цоколя дома на винтовых сваях можно сделать из металлопрофиля, бруса, кирпичной кладки.

Подготовка обрешетки для навесного цоколя

Независимо от типа используемого материала формирование навесного цоколя начинается с монтажа обрешетки. Для этого используется деревянный брус (доска) или металлический профиль.

Сам процесс выглядит так:

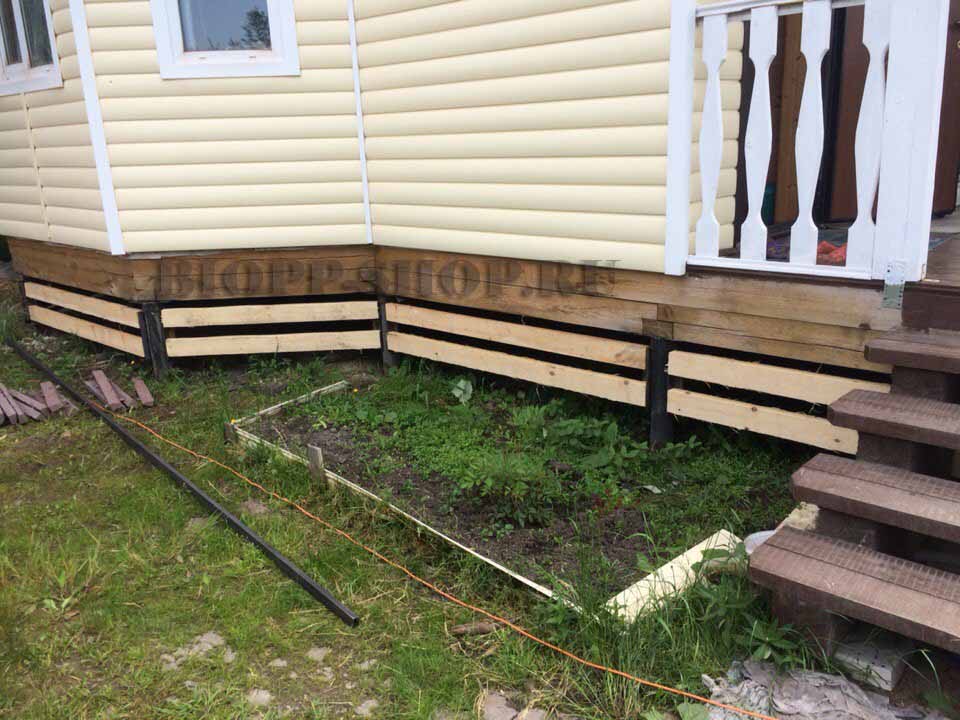

• на сваи параллельно земле крепятся две или более (зависит от высоты фундамента и типа облицовки) направляющих;
• если в качестве обрешетки используется брус, на столбы предварительно привариваются или прикручиваются кронштейны, металлический профиль приваривается непосредственно на сваи;
• нижняя направляющая устанавливается на высоте 15-20 см от земли;
• при необходимости дополнительно монтируются горизонтальные планки;

На этом подготовка обрешетки заканчивается, и можно приступать к дальнейшим монтажным работам.

Виды облицовки

Если учесть, что на винтовых сваях строят не только жилые дома, но и различные хозпостройки: бани, сараи, времянки, то закрыть пространство под ними можно самым простым и дешёвым способом.

Итак:

• Например, для устройства фальш-цоколя используют асбоцементные листы, или как мы привыкли их называть «плоский шифер». Крепят его специальными болтами и шиферными гвоздями.
  Конечно, внешний вид такого «цоколя» будет непрезентабельным, что для сарая, в принципе, нормально.
• А вот облицовка свайно-винтового фундамента жилого дома должна быть красивой, и в этом плоский шифер нам тоже может помочь. Ведь он является отличным основанием для монтажа плитки.
  А плитку можно взять хоть цементно-песчаную, хоть клинкерную, хоть из натурального камня.
• Таким способом вы получите отличный внешний вид цокольной части дома. Подобная отделка может быть произведена и по поверхности цементно-стружечных плит.
  Этот материал даже более прочен, чем шифер, более лёгок и прост в монтаже. ЦСП можно резать и пилить, сверлить, крепить гвоздями и шурупами.
• У них нет такого свойства, как хрупкость, присущего асбоцементным листам. На фото снизу мы приводим схему устройства фальшь-цоколя и отмостки дома.
  А если вы ещё посмотрите видео, то без проблем справитесь с поставленной задачей.
• В качестве основания под плитку можно использовать и OSB плиты. В отличие от ЦСП, вяжущей основой в производстве этого материала являются полимерные смолы.
  Этот факт делает плиты невосприимчивыми к влажности, их не требуется даже грунтовать перед наклейкой плитки. Плиты ОСП настолько прочные, что их используют и конструктивно, например, в каркасно-панельных домах.
• Если вы хотите максимально упростить процесс облицовки свайного фундамента, получив при этом качественную имитацию камня или кирпича, проще всего использовать цокольные фиброцементные или полипропиленовые панели. Да и вообще, можно использовать любые виды сайдинговых и композитных панелей.
• Как вариант, для создания декоративной цокольной стенки можно использовать облицовочный кирпич. Кладки в полкирпича для этого вполне достаточно.
• В тех случаях, когда надземная часть свайного фундамента всего 30-40 см, такой вид облицовки практически не используют. То ли дело, когда в пространстве между основанием дома и грунтом можно оборудовать полноценный цокольный этаж.

Обшивка панелями

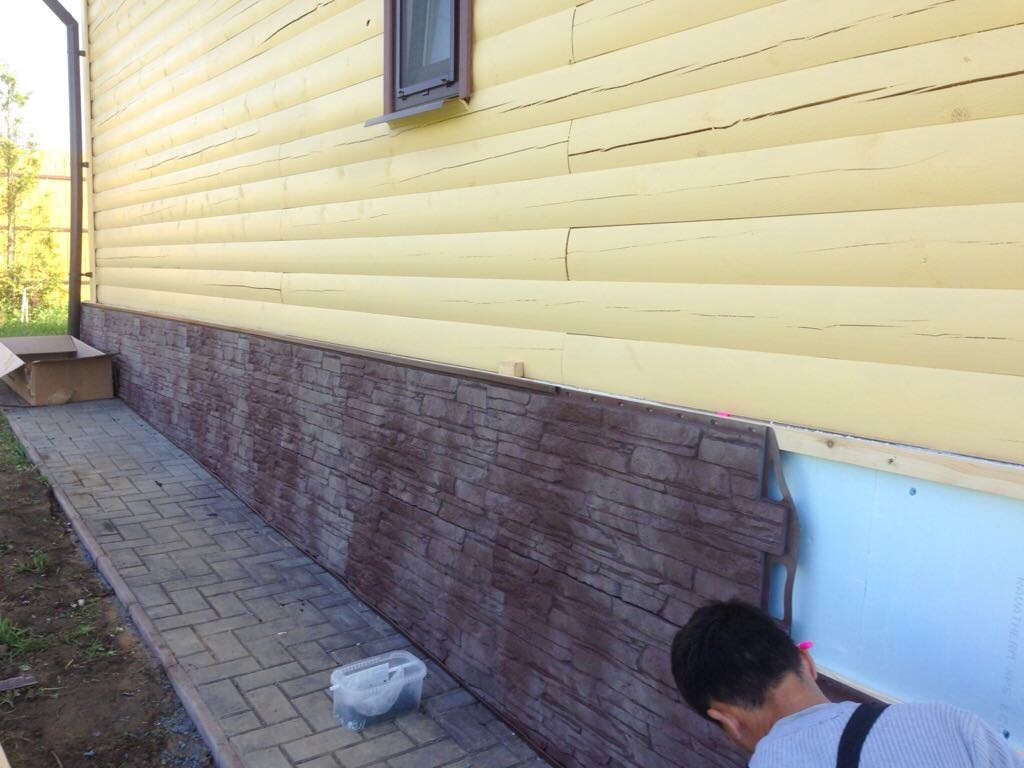

Так как любые панели монтируются на каркас, с его установки и необходимо начинать. В простейшем варианте для его монтажа используют доску 40*100, либо бруски 40*40.

Размер элементов обрешётки, и количество её поясов будет зависеть от высоты цоколя и веса панелей:

• Сначала доску раскладывают вдоль основания будущего цоколя, и наносят на них маркером разметку напротив каждой сваи. По эти отметкам будет производиться сверление под крепёж.
• Фиксироваться элементы обрешётки будут болтами 8*55 мм, можно чуть длиннее. Чтобы сделать фиксацию максимально прочной, при монтаже необходимо использовать металлическую перфоленту.
• Болты вставляют в отверстия, на один из них надевают ленту, а сверху шайбу. Затем наживляется гайка. Длина отрезка ленты должна соответствовать шагу креплений.
• Доску прижимают к свае, заводят свободный конец ленты, и надевают его на второй болт. Полная затяжка гаек производится после того, как положение элементов обрешётки будет отрегулировано по уровню.
• Торчащие угловые доски подрезают заподлицо с торцом соседней доски, и соединяют с помощью металлических уголков. Дальше всё просто.

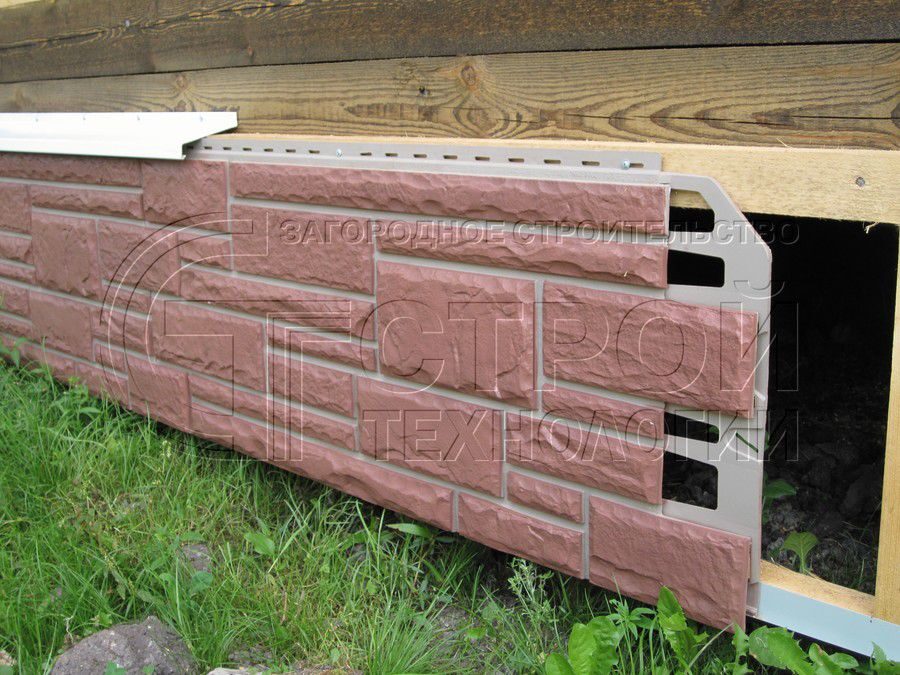

• Все панели оснащены специальной крепёжной кромкой. К деревянной обрешётке их можно крепить даже гвоздями. Для свободной циркуляции воздуха, в обшивке необходимо делать отверстия-продухи.

Ну а между собой каждый вид панелей фиксируется по-разному. Это зависит от их конструкции. Обычно при покупке товара прилагается и инструкция, и проблем с монтажом ни у кого не возникает.
