Буронабивные сваи – это сваи, забитые по особой технологии, которая предполагает бурение скважины и ее последующую заливку бетонным раствором с обязательным армированием металлическими прутьями. При строительстве частных загородных домов на участках с преобладанием слабого осыпающегося грунта в скважине дополнительно обустраивают опалубку (узнайте больше о том, как сделать опалубку вокруг дома). Если грунт устойчивый и плотный, а риск осыпания стенок опалубки минимален, то опалубку можно не устанавливать. При строительстве жилых домов или других зданий в больших масштабах во внимание принимаются соответствующие нормы и правила, поэтому в качестве опалубки используются обсадные трубы. В любом случае буронабивная свая представляет собой армированное бетонное тело.

Чаще всего армирование конструкций выполняется каркасами заводского производства продольно-поперечного типа. Горизонтальные элементы выполнены из рифленой арматуры диаметром от 12 до 20 мм, для изготовления вертикальных перемычек используется гладкая арматура диаметром от 8 до 15 мм. Сборка каркаса осуществляется с использованием электродуговой сварки. Готовое изделие покрывают составом, который предотвращает образование очагов коррозии на поверхности металла.

Для создания бетонного тела используется бетон марки М200-М300. Особенностью таких смесей является морозостойкость до 200 циклов замерзания и оттаивания и высокий класс водонепроницаемости.

Отличительной особенностью буронабивных свай является отсутствие ограничений по нагрузке. Несущая способность опоры определяется габаритами сваи и составом грунта ( потребуется геологическое исследование грунта под фундамент). Например, свая диаметром 10 см, установленная на гравелистом или песчаном грунте, способна нести нагрузку от 150 до 270 кг. Свая диаметром 50 см на аналогичном типе грунта выдерживает нагрузку от 5 до 9 тонн.

В зависимости от конструкции буронабивные сваи делятся на два вида:

• Сваи цилиндрической формы. Ствол в этом случае имеет одинаковое сечение по всей длине.
• Сваи с расширенной опорной подошвой характеризуются большим диаметром трубы в нижней части. В этом случае конструкция отличается повышенной устойчивостью в грунте и большой грузонесущей способностью.

Разновидности буронабивных свай

к оглавлению ↑

Особенности использования буронабивных свай

По технологии обустройства буронабивные сваи делятся на несколько видов:

• Опоры, формирующиеся без оболочки.
• Опоры с постоянной оболочкой.
• Опоры с извлекаемой оболочкой.

Первый вариант используют на плотных устойчивых грунтах, которые характеризуются тугопластичностью и твердостью. Чаще всего в таких местах риск осыпания грунта сводится к минимальному значению. Особое внимание следует уделить при этом общей протяженности сваи, она не должна превышать 30 метров.

Второй вид буронабивных свай подходит для строительства на глинистом и песчаном грунте или с преобладание супесей и высоким уровнем грунтовых вод. Советуем также ознакомиться с нашей статьей на тему: как построить фундамент на песчаном грунте.

к оглавлению ↑

Способы погружения обсадной трубы

Обсадные трубы погружают в грунт несколькими способами:

• Ударное бурение предполагает погружение трубы в процессе бурения скважины. В зависимости от характеристик грунта труба может идти впереди забоя или после него. Наращивание обсадной трубы осуществляется по необходимости.
• Вращательное бурение предполагает первоначальное прохождение скважины на длину одной секции и последующую установку трубы. Далее выполняется бурение следующего участка по аналогичному принципу и установка дополнительной секции обсадной трубы.

Этот процесс мы детальнее рассматривали в статье «Бурение скважин под сваи: техника и технология».

к оглавлению ↑

Технология устройства буронабивных свай с использование обсадной трубы

Монтажные работы по обустройству буронабивных свай с обсадными трубами требует предварительной подготовки необходимого оборудования и материалов. В частности речь идет о следующем:

• Оборудование для бурения скважин.
• Автоматизированная бетономешалка.
• Глубинный вибратор для уплотнения бетонного раствора внутри обсадной трубы.
• Устройство, с помощью которого будет осуществляться погружение и извлечение обсадной трубы.
• Армирующий каркас из металлических прутьев (читайте также про армирование буронабивных свай).
• При необходимости деревянные доски, из которых можно соорудить желоб для подачи бетонного раствора внутрь обсадной трубы.

При недостаточном бюджете на строительство можно использовать ручные приспособления для бурения скважин и погружения обсадной трубы. Однако следует учесть, что в таком случае придется потратить много сил и времени.

Использование обсадной трубы

Все строительные процессы выполняются в несколько этапов. В случае с обустройством буронабивных свай все действия выполняются в определенной последовательности.

На первом этапе выполняется разметка свайного поля.

Далее процесс предполагает доставку и установку оборудования, с помощью которого будет осуществляться бурение скважин.

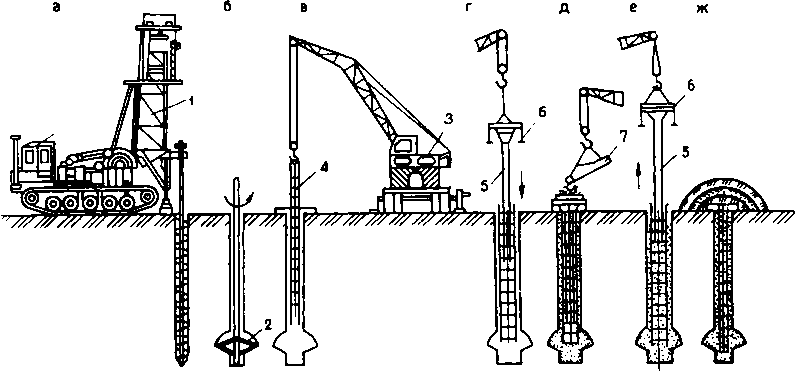

Непосредственно процесс установки буронабивной сваи предполагает выполнение следующих действий:

1. С помощью специального бурового оборудования бурят скважину заданной ширины и глубины.
2. Используя другое оборудование, обсадную трубу погружают в грунт до определенной отметки. Если труба имеет недостаточную длину, то ствол наращивают аналогичным элементом. При этом в большинстве случаев используется резьбовое соединение.
3. Грунт, осыпавшийся в полость трубы, извлекают.
4. Внутрь обсадной трубы помещают заранее подготовленный каркас из арматурных прутьев.
5. Полученную конструкцию набивают бетонной смесью с помощью специального подающего канала бетоносмесителя. Подача бетона осуществляется определенными порциями и сопровождается постоянной трамбовкой смеси. Это необходимо для удаления воздушных пузырьков из бетона.
6. Завершающим процессом является посекционным извлечением обсадной трубы. В процессе подъема обсадной трубы происходит одновременное уплотнение бетонной массы благодаря ее возвратно-поступательным движениям.

к оглавлению ↑

Преимущественные моменты технологии

Установка буронабивных свай с извлекаемой обсадной трубой имеет несколько преимущественных моментов:

• Скважина быстро и качественно набивается бетонным раствором.
• Все проводимые мероприятия на любом этапе работ полностью безопасны.
• Буронабивная свая характеризуется достаточно высоким несущим потенциалом.
• Установка подобного вида опор может осуществляться в слабом грунте с высоким насыщением воды. При этом стенки скважины полностью защищены от осыпания грунта.
• Использование технологии с обсадными трубами позволяет четко контролировать рабочий процесс на всем его протяжении, а также сопоставлять проектные геологические и инженерные условия с реальными значениями. в частности речь идет о возможности контроля над процессом бурения при достижении плотных несущих слоев грунта.
• Подобная технология дает возможность в процессе бурения скважины доставать крупные камни и валуны.
• При обустройстве буронабивных свай с обсадными трубами вибрационные и динамические колебания почвы полностью исключаются.
• Эксплуатация опор, установленных по рассматриваемой технологии, возможна в любых климатических условиях.

Установка буронабивных свай

Установка буронабивных свай с использование обсадных труб является одной из высокоэффективных технологий. С ее помощью возводятся надежные, крепкие и долговечные конструкции.

    Метки: Буронабивные сваи

Буронабивные сваи по технологии CFA

Технология CFA — это бурение скважин для свай с помощью непрерывного полого шнека (НПШ) – комбинирует преимущество набивных свай без извлечения грунта и универсальность буронабивных свай. Метод бурения позволяет сооружать сваи в различных породах грунтов, сухом или заболоченном, рыхлом или плотном грунте, а также в слабых породах, туфе, известняке, песчанике и т.д.

Этапы технологии

— Погружение шнековой колонны до проектной отметки
— Извлечение шнековой колонны с одновременной закачкой бетона
— Погружение армокаркаса вибропогружателем
— Готовая свая с выпусками арматуры

Установка свай без декомпрессии грунтов позволяет проводить работы на близком расстоянии от жилых зданий. Снижение количества грунта, извлеченного на поверхность при работе шнекового бура, уменьшает расходы по вывозу остатков выбуренной породы.

Диапазон диаметров свай 400 мм, 600 мм, 800 мм, 1200 мм (другие диаметры согласовываются индивидуально) и глубиной до 35 м позволяет решить все проблемы, связанные с проектированием и устройством буронабивных свай.

Формирование сваи CFA

Когда шнек достигает заданной глубины, производиться подача бетона при помощи бетононасоса, соединенного шлангами с вертлюгом, расположенном на удлинительной мачте шнека. Давление, создаваемое бетононасосом при прохождении бетона через полую часть шнека, выдавливает специальную заглушку и бетон попадает внутрь скважины, при этом шнек поднимается, с вращением или без, освобождая пространство в скважине.

Характеристики бетонной смеси

Для изготовления бетонной смеси для буронабивных свай по технологии CFA используется: цемент, щебень (фракции 5-20мм), песок. Содержание цемента может меняться от 350 до 450 кг/м3, соотношение вода/цемент должно составлять приблизительно 0,45. Усадка конуса должно находиться между 19,0 и 21,0 см. В зависимости от условий работы рекомендуется использование добавок для бетонной смеси.

Армирование сваи CFA

Изготовления буронабивных свай по технологии CFA требуется использование каркаса из арматуры, который после извлечения шнека и закачки бетона опускается в скважину при помощи вибрапогружателя, однако использование вибрапогружателя не обязательно для каркаса длиной 16-18 м. Конструкция свай CFA предусматривает установку арматурного каркаса в свежий бетон. Арматурный каркас должен быть изготовлен, согласно проектной документации. Наружный диаметр должен быть меньше стандартного для буровых шнеков, чтобы допустить достаточную изоляцию. По всей длине каркаса крепятся пластиковые центраторы. Коническая форма нижней части каркаса получается при использовании последнего кольца меньшего диаметра, чем стандартный. При условии определенного качества бетона сегодня возможно устанавливать каркасы свыше 30 метров.

• Расчет стоимости устройства буронабивных свай по технологии CFA выполняется индивидуально для каждого заказа. Более подробную информацию по этой услуге вы можете получить, оставив заявку на сайте или связавшись с нами по контактным телефонам.

ОСНОВНАЯ ИНФОРМАЦИЯ, КОТОРУЮ НУЖНО ЗНАТЬ О МАШИНЕ ДЛЯ БУРЕНИЯ СВАЕВ В ТИПОВЫХ СТРОИТЕЛЬНЫХ ПРОЕКТАХ

Концепция буронабивной сваебойной машины:

Буронабивная сваебойная машина — тип строительного оборудования, используемого для создания буронабивных свай в технологии строительства из бетона или цемента раствор (т.е. подъем почвы с земли для образования ямы. копание) методом бурения.

Буронабивной станок

В основном буронабивной станок бывает 3-х типов:

Машина для бурения буронабивных свай (витой способ): при бурении в землю буровые лезвия работают как сверла по дереву или стали, выталкивая землю вверх через витые крылья. Существует также бур для куриных кишок, состоящий из нескольких сверл, клетки-клетки, которая скручена вместе и выстроена в ряд (3 сверла), используется для сверления для формирования заколочных свай и стены диафрагмы для укрепления фундамента (стена диафрагмы). созданный с помощью этого устройства, имеет вид ряда круглых поперечных сечений, посаженных внахлест и друг за другом). Буронабивные сваи подходят для бурения множества различных типов буронабивных свай, из которых наиболее распространены четыре типа:

— Буронабивные сваи — это сваи, сооруженные различными методами бурения (бурение ковшом, бурение с обратной промывкой и т.д.).

— Буронабивная свая с нижним расширением представляет собой разновидность буронабивной сваи, диаметр нижней части которой больше диаметра тела сваи.

— Барретные сваи имеют некруглое поперечное сечение с множеством различных поперечных сечений, это одна из наиболее часто используемых буронабивных свай во Вьетнаме.

— Сваи буронабивные с промывочным размывом и насосом для цементного раствора с армированием дна — буронабивные сваи, в которых применена технология промывки дна и насос для армирования дна цементного раствора. Таковы этапы развития технологии строительства буронабивных свай.

Буронабивной сваебойный станок (ковшового типа): при работе ковш вращается по буровой штанге, срезает грунт, наполняет бункер копателя, затем грунт в бункере копания поднимается вместе с бункером копания, потянув за рычаг сверлить.

Машина для бурения буронабивных свай с насосом обратной циркуляции: лопасти судового гребного винта (т. е. гребного типа) бурят в почве, прикрепляясь к головке бура, которая представляет собой трубы насоса, которые вращаются. После того, как почва превратилась в выбуренный гумус, ее перекачивают насосом большой производительности, нагнетая на землю раствор, удерживаемый на стенке скважины, через буровой канат.

Машина для бурения буронабивных свай, иллюстрация

С точки зрения конструкции буронабивная машина барабанного типа включает в себя систему буровой штанги (вала) и головки бура (ковша). Вся эта система обычно монтируется на гусеничном кране весом от 30 до 80 т, в основном с использованием гидравлического двигателя, называемого обрабатывающей буровой головкой.

Для стандартных машин, таких как BAUER, существует много типов машин для бурения буронабивных свай, но во Вьетнаме популярны упомянутые выше мачтовые буры, эта машина бурит буронабивные сваи хорошего качества, может бурить большие сваи, машины не могут бурить, но могут бурить пород с высокой плотностью твердых частиц.

Буронабивной станок Bauer BG40

Конструктивно буронабивной станок для буронабивных свай включает в себя систему буровой штанги (вала) и головки бура (ковша). Вся эта система обычно монтируется на гусеничном кране весом от 30 до 80 т, в основном с использованием гидравлического двигателя, называемого обрабатывающей буровой головкой. Буровая штанга изготовлена ​​из стали, состоящей из 3-5 сцепляющихся секций по типу антенной стойки, длина штанги от 12м до 18м. При бурении внутренние сегменты выступают наружу до тех пор, пока не будут пробурены все 5 сегментов, глубина бурения колеблется от 30 м до 64 м. Буровая штанга включает в себя два типа фрикционной штанги и стопорный рычаг. Для каждого геологического типа, который использует эти рычаги. Типично сверла серии BAUER BG46. Bauer BG46 — одна из самых современных машин для бурения буронабивных свай, представленных в настоящее время на рынке буровых машин для промышленного строительства, разработанная и изготовленная немецкой компанией Bauer Group.

BAUER BG46

Барабаны в форме барабана имеют диаметр от 600 мм до 3000 мм и более. Типы станков для бурения свай, используемых во Вьетнаме, перечислены как HITACHI, NIPON, SUMITOMO и т. д., производимые Японией для гусеничных кранов.

HITACHI Kh350HD – 65T

В настоящее время при реализации крупных проектов, требующих высоких технологий и хорошего качества свай, многие подразделения используют мачтовые буровые установки с более высокими технологиями, способными бурить большие диаметры и бурить геотермальные участки. большинство машин нельзя сверлить. Являясь одной из ведущих компаний по строительству фундаментов во Вьетнаме с брендом, подтвержденным сотнями крупных и малых проектов в стране и за рубежом, лидирующей в области механических мощностей и технологического оборудования, DUAFAT с уверенностью гарантирует прогресс — улучшайте качество, повышайте имидж. проекта на новый уровень, соответствовать всем требованиям и увеличить выгоду для инвестора… честь быть выбранным генеральным подрядчиком строительства, особенно в категории буронабивных свай проекта. Поэтому Duafat использует буронабивной станок Bauer, специализированную буровую машину для крупных проектов, произведенную в Германии.

Обратите внимание на некоторые типы станков для бурения свай DUAFAT, используемых для строительства фундамента:

BAUER BG46:

Диаметр бурения: 3700 мм

Глубина бурения: 126,0 м

Крутящий момент: 553 кНм Мощность двигателя 9: 570 л.с.

Макс. Высота: 36,6 м

BAUER BG46

BAUER BC35:

Общая высота: 12,6 м

Длина канала: 2800 мм

Хвост: 9H00020002 Максимальный крутящий момент: 91 кНм

Скорость вращения: 0-25 об/мин

BAUER BC35
