Технология бурения скважины под воду от А до Я: фото и видео

Решение о строительстве собственного водозаборного устройства на участке обосновано несколькими причинами, среди которых:

  • отсутствие централизованного водоснабжения;
  • желание иметь источник воды с повышенным ее качеством без обработки хлорирующими составами;
  • большая потребность в воде для полива огорода – при нынешних ценах на живительную влагу из водопроводной сети, ведение приусадебного хозяйства становится дорогостоящим удовольствием, иногда просто нерентабельным.

Независимо от того, будут ли выполняться работы сторонней организацией или самостоятельно, технология бурения скважин на воду должна быть как можно лучше знакома. Это поможет избежать обмана исполнителями и лишних затрат на реализацию замысла.

Содержание статьи:

Первые шаги по выбору технологии бурения

Выбор способа зависит от нескольких факторов:

  1. Наличие воды на участке. В первом приближении это можно определить наблюдениями за окружающей средой, имеется ряд признаков, свидетельствующих о ее наличии или отсутствии. Можно также произвести несколько опытов с различными предметами, чтобы получить ответ на этот вопрос.
  2. Характеристика состава грунтов, характерного для данной местности, от чего зависит выбор способа бурения. Такие данные можно получить в местной гидрогеологической организации, там же нужно уточнить собственные прогнозные оценки по наличию воды на участке.
  3. Глубина залегания верховодных (песчаных) слоев и оценка глубины залегания артезианских (известняковых) водоносных горизонтов.

При наличии таких данных можно сделать вывод о предпочтительности использования той или иной технологии бурения.

Разновидности способов прохождения стволов скважин

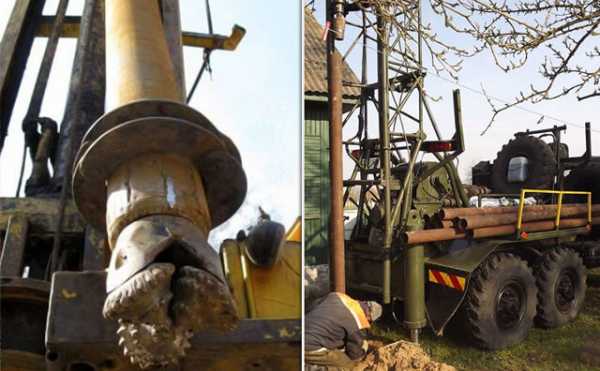

Роторное бурение

Бурение скважин на воду технология процесса – Технология бурения скважины под водуРис.3. Инструмент для бурения скважин роторным способом

Обычно применялось при нефтеразведочном бурении. В последнее время, с увеличение потребности в скважинах, используется и при строительстве водяных водозаборов.

Особенностью способа является высокая энергозатратность и применяемость его на тяжелых или особо тяжелых грунтах с включением скальных образований, а также по сплошным известнякам.

При вращении ротор разрушает породу, которая выносится на поверхность промывочным раствором. В состав его входит и цемент. В результате часть участка будет безнадежно испорчено. Кроме того, по окончании работ такая скважина нуждается в длительной промывке чистой водой для удаления из пор породы цемента, входящего в состав раствора.

Для небольшого загородного участка такая технология представляется нежелательной.

Бурение гидроразмывом

Это наиболее легкая технология бурения скважин на воду. В процессе выполнения работ производится размывка грунта внутри обсадной трубы, которая опускается под собственным весом. Только в начале процесса, когда обсадная колонна еще легкая, приходится прибегать к ее проворачиванию специальным ключом.

Бурение скважин на воду технология процесса – Технология бурения скважины под водуРис.4. Бурение с размывом грунта водой под давлением

Для осуществления такого способа понадобятся:

  • два насоса, один из них, способный подавать жидкость под давлением не менее 6 атм, второй – для откачки отработавшей воды обратно в бак, соответствующей производительности;
  • бак; емкость зависит от планируемого размера и глубины скважины и рассчитывается из соотношения:

V = Rобс2(см) х 3,14 x H(см), где

V – объем бака,

R – внутренний радиус обсадной трубы,

3,14 – число ПИ.

Так, для скважины диаметром 273 мм (максимально возможный диаметр ствола скважины при таком методе проходки), внутренний диаметр обсадки составит 260 мм (радиус 13 см), предполагаемая глубина скважины – 15 метров (15000 см) необходимый объем бака составит:

132 х 3,14 х 1500 = 756000 (см3) = 756 (литров).

Учитывая, что при отсутствии воды в баке работать невозможно, принимаем потребную емкость бака 2 кубометра. Этот расход не станет обузой, поскольку правильное пользование участком предполагает применение промежуточной прогревочной емкости в системе полива огорода.

  • гидромонитор – шланг с металлической трубой на конце. Выходное отверстие которой должно быть порядка 20 мм.

Выполнение процесса происходит следующим образом:

  1. Забуривание – производится садовым буром, диаметр которого больше диаметра обсадной трубы на 30 – 40 мм. Глубина предварительного отверстия порядка 1,5 метра.
  2. Установка первой секции обсадной трубы в забуренное отверстие.
  3. Гидромонитор вводится отверстие обсадной трубы, подается вода под давлением. Обсадную трубу при этом нужно проворачивать вокруг ее оси, способствуя ее проседанию по мере размывки грунта.
  4. По мере углубления ствола промывку периодически приостанавливают, чтобы установить очередную секцию обсадки.
  5. Откачку воды производят по мере ее накопления, отводя жидкость обратно в бак.

Недостатком такого способа является его применимость только на песчаных и супесных грунтах, а также существует ограничение по глубине скважины. Как правило, они бывают не глубже 12 – 15 метров, в редких случая достигают 20.

Ударный способ

Технология бурения скважин на воду ударным методом – один из самых древних способов, применявшихся еще в древнем Китае. Он состоит в следующем:

  1. Отрывается приямок глубиной порядка 1,5 метров размерами 1,5 – 1,5 метра.
  2. Производится забуривание для установки первой секции обсадной трубы глубиной до 2-х метров.
  3. Устанавливается буровая вышка – тренога высотой не менее 3-х метров. Высота буровой зависит от длины секций обсадных труб, максимальный их размер составляет 6 метров.
Бурение скважин на воду технология процесса – Технология бурения скважины под водуРис. 5. Самодельная буровая установка для ударного бурения

Ударная часть, подвешенная на тросе от лебедки, вводится в отверстие обсадной трубы и отпускается в свободное падение. При попадании на грунт, она активно разрушает его и он, в измельченном виде попадает внутрь ударной части (изготавливается из трубы). На конце ударника нарезаны зубья и разведены как на пиле.

Внутри ударника установлен клапан, пропускающий рыхлый грунт внутрь, но препятствующий его высыпанию при очередном подъеме. При прохождении глинистых влажных слоев применяется ударник без дополнительных приспособлений (стакан), влажная глина хорошо держится в нем за счет прилипания к стенкам. После прохождения расстояния около метра, ударник нужно извлечь из ствола и очистить его полость.

В арсенале профессиональных буровиков количество модификаций ударников доходит до 10 видов и более. Различные конструкции применяются для прохождения грунтов с отличающимися свойствами. Таким образом, широкий выбор инструмента позволяет проходить практически любые грунты, кроме скальных пород. Качество скважин при этом остается самым высоким. Поэтому, не являясь производительной, технология ударной пробивки остается самой популярной.

Шнековое бурение

Такая технология бурения скважины под воду становится все более популярной по причине высокой производительности и простоте исполнения.

По сути – это сверление вращающимся инструментом, при это режущая часть разрушает грунт в направлении движения, а спиральный шнек выносит его наружу. На поверхность выноситься порядка 40 – 50 % грунт, остальной уходит на уплотнение стенок. Таким образом, есть возможность производить бурение без одновременной обсадки стенок. Обсадная колонна опускается в ствол по окончании бурения.

Рис.6. Бур шнековый

У такого способа есть определенные недостатки, не позволяющие применять на песчаных и других сыпучих грунтах, а также ограничение по глубине столов до 50 метров. Дальнейшее заглубление производится с периодическим извлечением рабочего инструмента для очистки.

Бурение производится с применением очень разнообразного оборудования, а часто и вручную своими руками для скважин на верховодку. Так, промышленностью освоены и выпускаются различные миниатюрные буровые станки, при помощи которых выполняются скважины на глубину до 50 метров по легким и средней тяжести грунтам, исключая песчаные.

Такое оборудование активно применяются для обустройства водозаборов на загородных участках, зачастую нет необходимости его приобретать, а можно взять в аренду.

В то же время мощные артезианские скважины с большим дебетом выполняются с использованием настолько же мощных буровых установок.

Бурение скважин на воду технология процесса – Технология бурения скважины под водуРис.7. Буровая установка для промышленного бурения

Перфоративное бурение

Производится путем забивки «копья» бабкой или штангой. Применяется, как правило, для оборудования абиссинских колодцев с ручным насосом для откачки воды. Ограниченный диаметр скважины позволяет выполнение работ самостоятельно и в короткий промежуток времени.

Кроме описанных способов, наиболее популярных на практике, применяются многие приемы, комбинирующие особенности различных способов.

Советуем почитать: Скважина на воду

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

Бурение скважин на воду - технология процесса

Наличие собственной скважины позволяет домовладельцу меньше зависеть от центрального водоснабжения (насколько это возможно), кроме того, готовить пищу и напитки на основе природной чистой воды. Рассмотрим, с чего начать процесс планировки и бурение скважин на воду.

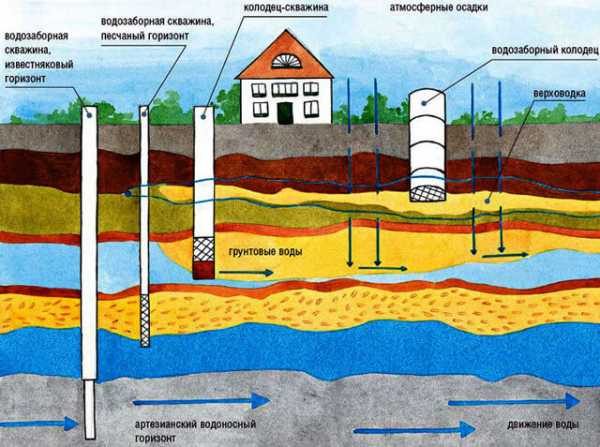

Выбор типа скважины

Бурение водяных скважин – процесс, требующий подкованности технической части и некоторых подготовительных этапов. В первую очередь следует определить, какой тип скважины пробурить, а также проанализировать, является ли добываемая вода пригодной к употреблению.

Ствол для скважины может быть:

  • Фильтровым – песчаный колодец;
  • Безфильтровым – артезианский колодец;
  • Колодцем трубчатым.

Артезианские

Бурение скважины артезианского типа подразумевает бурение на глубину до двухсот метров – на этой глубине залегает пористый известняк. Преимуществом артезианских скважин на воду является бесперебойная подача воды вне зависимости от времени года, так как на такой глубине забоя вода не замерзнет. Длительность эксплуатации скважины достигает пятидесяти лет.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Принцип бурения

Песчаные

Скважины на песок бурят на глубину до тридцати метров. Такая скважина состоит из заглубленной трубы, в конце которой устанавливается фильтр, задерживающий крупные механические примеси и песок. Песчаная скважина может обеспечить водой дачный участок или небольшой загородный дом.

Преимуществом песчаного колодца является простота бурения и сравнительно невысокая стоимость обустройства и обслуживания скважины. Недостатком является:

  • низкая производительность;
  • вероятность заиливания;
  • попадание в скважину грунтовой или поверхностной воды.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Кроме того, песчаная скважина обычно служит не более десяти лет.

Колодец

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Схема и установка абиссинского колодца

Колодец, устанавливаемый для добычи чистой воды, называется абиссинским или трубчатым. Его бурят на глубину до пятнадцати метров, а забой сооружают заводскими бетонными кольцами. Если на участке имеется хороший родник, колодец быстро накапливает воду.

Определяясь с типом колодца, учитывайте необходимый вам объем воды для потребления и регулярность потребления водных ресурсов. Например, песчаная скважина вполне обеспечит дачный участок, на котором живут только в весенне-летний период.

Если же требуется обеспечение водой дома, в котором живут круглый год, подойдет артезианская скважина, как наиболее приемлемый вариант автономного водоснабжения.

Советы перед началом работы

Чтобы подойти к технологии бурения под скважину разумно и без плачевных последствий, следует обратить внимание на несколько важных нюансов.

Интенсивность. При неконтролируемом и массовом заборе воды может начаться так называемая суффозия грунта, в результате чего он проваливается и достаточно глубоко, что особенно плачевно для участков с жилыми домами.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Глубина. При самостоятельном бурении на равнине в России критической глубиной считается двадцать метров. Если вы хотите пробурить глубже, поинтересуйтесь у специалистов, сколько стоит такая работа, и будете приятно удивлены, так как самостоятельное бурение глубокой скважины обойдется значительно дороже.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Срок использования. Период эксплуатации любой скважины сильно зависит от того, как часто и сколько воды будет из нее браться. Если рационально пользоваться песчаной скважиной, она может прослужить и 15 лет, а артезианская зачахнет уже лет через пять, если бесконтрольно качать из нее воду.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Разведочное бурение и анализ воды

Разведочное бурение проводят для определения качественного источника воды на участке, а также для проведения анализа добытой воды. Иногда она служит временным источником, пока не будет окончательно принято решение о капитальной скважине. Разведочный стол называют иглой.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Самый точный результат даст, конечно, разведочное бурение

Для этого нужна буровая штанга, буровой снаряд и обсадка, которые будут составлять одно целое. Бур остается в земле. Такая скважина выполняется ударной технологией. Особых буровых инструментов для этого не требуется. Проходка составляет до трех метров в час, а максимальная глубина – до пятидесяти метров.

Простейший фильтр будет иметь на конце своем копьевидный наконечник, в середине состоять из трубы отверстия, а на верхушке – из шарикового клапана.

Добытую таким образом воду отдают в любую лабораторию по исследованию природных ресурсов для проверки на минеральные вещества, активность ионов водорода, содержание металлов, щелочей, растворенных кислот.

Методы бурения

Методы бурения классифицируют по двум параметрам.

В зависимости от применяемого механизма бурение может быть:

  • Механическое;
  • Ручное.
Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Варианты исполнения скважины

В зависимости от принципа работы буры:

  • Ударно-вращательный метод;
  • Ударный;
  • Вращательный.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Рассмотрим, чем примечательная каждая технология бурения скважин на воду и как она выполняется.

Ручной способ

Ручное бурение скважины вполне подходит для самостоятельного выполнения процесса при наличии всех нужных инструментов. Такой колодец будет не более тридцати метров, почву пробивают до достижения слоя воды.

Для этого понадобятся обсадные трубы, штанги, лебедка и буровые головки разных параметров. При создании более глубокой скважины, нужна бурильная вышка для подъема и погружения бура.

Если штанги не нашлось, сделать ее можно, соединив трубы шпоном или резьбой. К концу нижней штанги крепят буровую головку. Процесс выглядит следующим образом:

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Шнек-бур и станок для бурения скважин своими руками

  1. Над местом предполагаемой скважины размещают вышку так, чтоб она была несколько выше длины штанги.
  2. Лопатой выкапывают небольшое углубление для бура.
  3. Вставить бур в углубление и вращать его. Возможно, понадобится помощь, потому что при углублении движение бура будет затрудняться.
  4. Пробив полметра, остановитесь, выньте бур и прочистите его от налипшей земли.
  5. Достигнув водяного слоя, откачайте три-четыре ведра грунтовой воды.

Последнее действие необходимо для устранения грязной воды и может быть выполнено погружным насосом.

Роторный способ

Бурение скважин на воду технология процесса – Технология бурения скважины под водуЭто вращательный метод, который чаще всего используется при бурении глубокой скважины. Для этого понадобится специальная установка, оснащенная трубой. В этой трубе имеется вращающийся вал и долото. Воздействие на долото выполняется за счет гидравлической установки. Грунт из пробуренной скважины вымывают специальным раствором.

Таким образом, труба располагается над местом бурения и при вращении вала и долота пробивает почву. Жидкость может подаваться по стволу сверху вниз, тогда раствор, вымывая землю, выходит наружу через затрубное пространство. Такой способ называют прямой промывкой.

Может быть применена и обратная промывка, при которой раствор самотеком идет в затрубное пространство и после пробивания выкачивается погружным насосом.

Ударно-канатный способ

Метод основан на падении максимально тяжелого инструмента, обычно забивного стакана, с вышки в месте предполагаемой скважины. При  желании самостоятельно применить ударно-канатную технологию, потребуется:

  • Прочный канат;
  • Забойный стакан – обычно прочная металлическая труба, подвешенная на канате;
  • Инструменты для уборки грунта.

Технология и последовательность действий:

Ударно-канатный способ — технология бурения

  1. Изготавливают вышку в форме треноги из стальных труб или крепких бревен. Высота зависит от длины забойного стакана и должна превышать ее на 1,5 метра.
  2. Забойный стакан изготавливают из стальной трубы, на конце которой находится режущее приспособление.
  3. К верхней части стакана крепят трос.
  4. Регулируя трос, стакан быстро отпускают на место пробоя.
  5. Землю из стакана извлекают через каждые пробуренные полметра.

Для создания глубокого колодца привлекают установки типа УГБ-1ВС.

Шнековый способ

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Бурение скважины шнеком

Метод взял свое название от основного применяемого инструмента – шнека или Архимедового винта. Он выглядит как буровая штанга, к которой приваривают лопасти спирально. Вращая такой шнек, земля выносится на поверхность и собирается.

Для более глубокого колодца понадобится аренда малогабаритной легкоперевозимой буровой установки, так как самостоятельно изготовленный шнек бурит не более чем на десять метров в глубину.

Стоит отметить, что шнековый способ подойдет только в том случае, если грунт богат песчаной породой. Кроме того, если шнек сталкивается на своем пути с камнем, придется искать другое место для пробивания грунта и остановить работу.

Колонковый способ

Колонковая технология все реже используется в наши дни для бурения скважин под воду. Чаще применяется для гидрогеологических исследований. Для этого используется оборудование типа ЗиФ-650, которое извлекает столб грунта, создавая так называемую колонку.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Схема колонкового долота для бурения скважины под воду

Разрушение грунта проводится кольцевым способом, затем он вымывается. Скорость такого обустройства достаточно высокая, кроме того, позволяет пробивать твердые породы, но требует больших затрат на аренду серьезного геологического оборудования.

Видео по теме: Ударно-канатное бурение — устройство и принцип работы

promzn.ru

ручная работа и ударно-канатное бурение

Обеспечение загородного дома водой является первостепенной задачей. Без воды даже невозможно выполнять строительство, не говоря уже о нормальном пребывании на даче круглый год или посезонно. Существует несколько вариантов: подключиться к централизованной системе, выкопать колодец или выполнить бурение скважины на воду. Самый простой первый вариант, но при его отсутствии проще выкопать неглубокий колодец. Но качество воды будет низкое, поэтому многие предпочитают изготовить собственную скважину на воду своими руками. Предлагаем ознакомиться с технологиями бурения, которые доступны для домашнего использования.

Способы бурения

Бурение скважин на воду осуществляется различными способами. В частности, существуют такие технологии:

  1. Ударно-канатное бурение.
  2. Роторное бурение.
  3. Шнековое бурение.
  4. Гидробурение.

Рассмотрим все особенности технологий бурения скважин своими руками.

Ударное канатное бурение

Канатная методика подразумевает использование специального механизма. Процесс бурения скважин на воду данным методом считается наиболее доступным для домашнего использования. При этом процесс довольно-таки продолжительный. Если отсутствует механизм, то процесс поднятия ударного элемента также будет требовать серьезных трудозатрат.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Бурение скважины на воду своими руками ударно-канатным способом можно выполнять в разных типах почвы. Тут важно подбирать соответствующие снаряды. Ниже опишем некоторые приспособления, которые используют дачники для самостоятельного бурения скважины на участке:

  • Толстостенная труба из металла. В нижней ее части имеется срез и режущая кромка. Такое сооружение также известно, как бур-стакан. Многие умельцы делают подобный бур для бурения скважины вручную самостоятельно. Оптимальный вариант для несыпучего слоя глинистого грунта.
  • Если почва преимущественно имеет твердые породы, такие как щебень или песок, то используется желонка. В нижней части бура приваривается клапан. В момент удара бура по грунту, клапан открывается, грунт попадает внутрь стакана. В момент поднятия, клапан закрывается. Благодаря этому порода не высыпается, а изымается наружу.
  • В подобном грунте при ручном бурении скважины на воду можно использовать бур-ложку. Такое название он получил благодаря своей специфической форме.
  • Если при бурении скважины вручную вам попалась скальная порода, то применяется буровое долото. Сперва породу необходимо раздробить, а потом изъять из источника.

В основе всех этих буров используется канат и специальная установка – тренога. Для автоматизации процесса по изъятию бура, на треногу может устанавливаться двигатель. В таком случае ударновращательный метод значительно ускорит весь процесс бурения.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Важно! Чем тяжелее у вас будет снаряд, тем быстрее будет готова скважина на воду. Поэтому рекомендуется приложить усилия для его изготовления.

Роторное бурение

В этом случае задействуется специальная передвижная техника МГБУ с малогабаритной установкой. Бурение скважины на воду будет происходить гораздо быстрее. Важное условие – обеспечить свободный доступ для подъезда техники. Роторный способ эффективен в тех случаях, когда скважина на даче необходима в короткие сроки.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Схема роторного бурения

Шнековое бурение

В этой ситуации бурение скважины на воду осуществляется посредством шнекового бура. Под этим подразумевается стальная труба, имеющая наваренные лопасти в спиральном направлении. В процессе вращения шнека, снаряд постепенно углубляется в грунт. В процессе его погружения, регулярно следует поднимать наружу, очищают лопасти и наращивают трубу для большего погружения. Важно, чтобы в нижней части трубы имелась резьба и стопорное кольцо. В таком случае получится осуществить ручное бурение скважины на воду качественно.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

шнековая установка

Но данная методика бурения скважин на воду эффективна только при условии мягкой почвы. При сыпучей почве, ствол скважины будет постоянно осыпаться. А при скалистой породе метод, вообще неэффективен.

Гидробурение

Бурение скважин на воду также осуществляется при помощи технологии гидробурения. Исходя из названия становится понятным, что в процессе работ используется вода. Ее выход самотеком происходит непосредственно через бур, где имеется специальное отверстие. Дополнительно используется помпа. Технология бурения скважин гидробурением не требует большого объема воды, так как наблюдается ее циркуляция.

Выбор места для бурения скважины

Перед тем как пробурить скважину, необходимо определить место для выполнения работ. Самый лучший способ использовать всевозможные схемы и карты местности вашего региона. На них можно с большей вероятностью узнать, будет ли скважина на воду с хорошим водоносным запасом или нет. Например, в некоторых регионах страны доступна только верховодка. Залегает она на глубине до 10 метров. Данную воду можно принимать в пищу только при регулярных сдачах на анализ в соответствующие органы. Во всех остальных случаях необходимо устанавливать систему глубокой очистки. Но как правило, на такую глубину пробурить скважину на воду не рентабельно, достаточно сделать небольшой колодец.

Скважина под воду преимущественно изготавливают в месте, где доступна артезианская вода. Этот источник будет давать воду прекрасного качества. Данный водоносный пласт располагается на глубине в районе 55 м и более. Однако без соответствующих разрешений поднимать эту воду запрещено. Для бытовых нужд и без каких-либо разрешений можно бурить отверстие в безнапорной скважине. Как правило, такие источники называют – игла на песок. Бурение скважин на песок выполняется очень часто самостоятельно без привлечения специальной техники. Данный водоносный слой располагается на глубине от 5 до 20 метров. Но перед тем как ее пить, следует тщательно прокачать скважину на участке.

Что касается конкретного места, то существует множество способов как определить на участке воду. Например, планируя выполнить бурение песчаных скважин, предварительно изготавливается разведочная скважина. Также есть и народные способы. Но лучше всего, найти карты и схемы залегания водоносного пласта в вашем регионе.

Виды скважин и их особенности

Тип или вид скважины на участке определяет особенность геологии участка в конкретной точке сверления. Так, на это влияет сразу несколько факторов:

  • Глубина.
  • Твердость породы.
  • Особенность геологического разреза.

Также на конкретный вид влияет и технология бурения скважин. Теперь предлагаем сравнить между собой 4 типа источников:

  1. Промышленная.
  2. Разведочная.
  3. На песок.
  4. Абиссинский колодец.

Промышленная

Это водозаборная скважина на известняк, имеющая в диаметре 600 мм. Как правило, глубина составляет более 500 м и имеет большой дебит до 100 кубов на один час. Пробурить скважину под воду такого плана эффективно на крупные сельскохозяйственные и технологические строения и производства. Ее эксплуатируют для коттеджных поселков и прочее. Используемый способ бурения скважин – роторный.

Разведочная

Если осуществляются гидрологические или геологоразведочные работы, то осуществляется сверление разведочного отверстия. В большинстве случаев применяется вращательная технология. Как правило, диаметр очень маленький, а устройство скважины очень простое. Плюс ко всему, это самая дешевая по инвестициям. Благодаря этому появляется реальная возможность узнать, где именно можно приступать к масштабным работам.

Скважина на песок

Такая водяная скважина изготавливается вручную с использованием технологии вращательного способа. Для этого используется шнек. Буквально за два дня можно справиться со всей работой. Ее относят в категорию малодебитной до 1 кубического метра в час. Для выкачки применяются вибрационные насосы. При соблюдении технологии бурения скважины на воду, она прослужит до 10 лет. Чтобы все работало исправно, рекомендуется постоянное ее использование.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Абиссинский колодец

Сооружение абиссинского типа представляет собой источник, который легко изготовить своими руками. Его даже нельзя полноценно назвать на бурение, ведь в основе используется специальная штанга, которая забивается в почву. На нижней ее части крепится специальная фильтрующая сетка, позволяющая поднимать наверх воду хорошего качества. В процессе используются штанги для наращивания. Соединение осуществляется посредством резьбы. В отличие от других технологий бурения скважин под воду сама труба и остается в грунте, так как по ней будет поступать вода. Диаметр трубы может достигать до 32 мм. Крайне важно чтобы все соединения были максимально герметичными, так как игла забивается в почву на долгий срок.

Инструменты для бурения скважин на воду

Если планируется ручное бурение скважин, то оптимальная технология ударно-канатная, она самая распространенная и доступная. Для этого потребуется такой инструмент и материал:

  • Лопата.
  • Бур, имеющий режущую часть. Чтобы увеличить вес бура, на него можно наварить стальные винты или другие металлические предметы.
  • Тачка для транспортировки грунта.
  • Насос.
  • Емкость с водой.

Также потребуется такой материал:

  • Проволока.
  • Труба.
  • Стальная проволока для фильтра.
  • Гравий или щебень.

Бурение скважин на воду своими руками

Скважина на даче при помощи ударно-канатной технологии изготавливается своими рукам. Суть технологии сводится к тому, чтобы пробурить в почве отверстия посредством забивного стакана. С высоты падает инструмент, который разбивает породу. После, его поднимают и со стакана изымается почва. Для этого необходимо создать определенные условия. Теперь предлагаем во всех подробностях рассмотреть, как сделать скважину своими руками.

Перед тем как пробурить скважину на даче необходимо сделать шурф. Под этим подразумевается копка неглубокой ямы, чтобы облегчить пробивку скважины на участке. Прежде всего, за счет этого сокращается глубина бурения и исключается вероятность обвала верхнего слоя грунта. Его размер может иметь такие габариты: 1,5 на 2,5 метра. По краям стенки шурфа укрепляются фанерой. Благодаря этому грунт точно не будет осыпаться.

Далее технология бурения скважины на воду включает установку треноги. Это специальный ударно-канатный механизм, позволяющий бурить скважину на воду. Тренога служит опорной установкой для удержания бурового стакана. Изготавливается она из дерева или металлического профиля. Длина бруса/трубы должна достигать до 5 метров. Обязательно осуществляется крепление лебедки с тросом. На тросик крепится буровой стакан.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Бурение на дачном участке

Получившаяся установка имеет компактные размеры, не требует использования для бурения скважин малогабаритной буровой установки и делается своими руками. Пробурить скважину таким способом можно за разное время. Скорость определяет характер почвы. За один удар бур может пройти и до одного метра. Если почва каменистая, то до 200 мм.

Совет! Чтобы ускорить процесс изготовления скважины на участке, в отверстие можно подливать водичку. Она будет смягчать породу. Более того, стакан необходимо постоянно очищать.

Что касается троса, то у него должен быть достаточный запас, чтобы бур не оторвался и не остался на самом дне отверстия. По мере продвижения, можно сразу монтировать обсадную трубу или после окончания бурения скважины на воду вручную.

Если выбран первый способ, то бурение скважин на воду технология процесса будет включать обсадную трубу, имеющая больший диаметр чем сам бур. При этом способе важно контролировать глубину скважины для питьевой воды. В противном случае можно пропустить водоносный слой и закрыть его трубой. Поэтому следует четко контролировать уровень влажности поднимаемого наружу грунта.

Определить этот момент при изготовлении скважины на воду на даче можно по таким критериям:

  • Очень быстро стал садиться узел.
  • В промывке вы обнаружили водоносную породу.
  • В буре после глины, вы обнаружили песок.
  • Образуется статический напор.
  • С приямка начала уходить вода.
  • Бур начинает вибрировать.

Поэтому, когда бурим скважину таким способом важно быть крайне внимательным.

Как только вы дошли до водоносного слоя, скважина на даче своими руками требуется в прокачке и очистке от грязной воды. Благодаря этому, вы сможете узнать, будет ли эта скважина на дачном участке соответствовать всем потребностям вашей семьи по своему дебету.

Если в процессе откачки вода продолжительное время мутная, тогда следует углубить скважину на даче своими руками.

Обсадная труба

Конструкция водозаборной скважины в обязательном порядке включает в себя выполнение обсадки. Для этого можно использовать пластиковые или металлические трубы. Не советуется использовать оцинкованные трубы, так как они могут негативно сказаться на химическом составе воды.

Итак, устанавливая обсадную трубу, достигаются следующие цели:

  1. Стенки источника не осыпаются.
  2. Водозабор не заиливается.
  3. Исключается вероятность попадания верховодки, которая в категории скважин не самая лучшая.
  4. Источник будет оставаться чистым.

Как уже говорилось, водозаборная скважина может обустраиваться обсадной трубой в процессе бурения или после. Если труба заходит в грунт тяжело, то необходимо приложить физические усилия и поработать кувалдой.

Промывка скважины на воду после бурения

После бурения скважины своими руками и установки обсадной трубы осуществляется промывка – обязательный этап. Суть этого процесса сводится к тому, что в источник опускается труба, через которую под давлением закачивается вода. За счет напора из отверстия полностью удалится песок и глина. Все это будет откачено наружу. Как только пошла чистая вода обязательно сдайте ее на анализ в соответствующей организации.

Плюсы и минусы

Данный способ бурения скважины на воду имеет свои плюсы и минусы.

Достоинства:

  • Конструкция скважины на воду позволяет сделать источник с высоким дебетом и продолжительным эксплуатационным сроком.
  • Оборудование для бурения скважин можно сделать своими руками, что является экономией, как если бы пришлось арендовать для бурения скважины малогабаритную установку.
  • Возможность контроля уровня воды и видеть водоносный слой.
  • Проектирование водозаборных скважин позволяет создать входное отверстие с большим диаметром.
  • Данные способы бурения позволяют проводить работы даже в зимнее время года.

Недостатки:

  • Существуют другие виды бурения скважин, позволяющие проводить работы намного быстрей.
  • Потребуется большой объем оборудования для бурения скважин на воду, особенно что касается обсадной трубы.
  • Данные виды скважин на воду требуют серьезных физических и трудовых ресурсов.
  • Перед тем как бурить скважину на воду необходимо определить характер грунта, не всегда ударно-канатная технология актуальна.
  • Нанесение вреда ландшафтному дизайну придомовой территории. По этой причине перед тем как пробурить скважину своими руками не следует проводить озеленительные работы.

Заключение

Итак, вот мы и рассмотрели все особенности того, как сделать скважину на воду своими руками. Кроме всего прочего, мы узнали о разновидностях этого источника, который при разных обстоятельствах получает разные наименования, например, поглощающие скважины, термометрические скважины, скважина на песок и другие. Чтобы закрепить всю теорию и знать, как самому справится с работой, предлагаем просмотр подготовленного видеоматериала в конце статьи.

kolodeconline.ru

технология и способы выполнения работ (видео)

Скважина для добычи воды представляет собой довольно сложное сооружение. Многих сегодня интересует бурение скважин на воду: технология процесса, инструменты и оборудование для выполнения работ. Качество воды из скважины или колодца зависит от их конструкции. От качества выполненных работ зависит срок эксплуатации.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Как пробурить водяную скважину

Перед бурением скважины на воду необходимо выбрать для нее место. Это должен быть участок земли с примерными размерами 4х12 м. Если дом еще не построен, то лучше выбрать место в будущем подвале. Если дом уже поставлен, то бурить лучше поближе к фундаменту. К месту проведения работ нужно обеспечить проезд бурильной установки и автомобиля-водовоза. На расстоянии примерно 2 м от места расположения бура не должно быть никаких электрических проводов. Подобных мер требуют общие правила проведения бурения скважин под воду.

Способов бурения существует несколько. Но при любом из них должны выполняться следующие операции:

  • измельчение породы;
  • выемка измельченной земли наружу;
  • укрепление стенок скважины.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Как происходит измельчение породы? Делается это с помощью специальных породоразрушающих приспособлений. Это может быть взрывная энергия, электрическая или термическая. Но все эти виды применяются довольно редко. Гораздо чаще пользуются другими: шнеками, стаканами, ручными бурами.

Вынимают грунт наружу следующими способами:

  • гидравлическим;
  • механическим;
  • пневматическим;
  • комбинированным.

Гидравлический способ производится водой, раствором глины или другой технической жидкостью. Механический — с применением специальных буров, шнеков, желонок. При пневматическом методе измельченная порода удаляется сильной струей сжатого воздуха. При комбинированном способе пользуются несколькими из этих способов.


Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Крепление стенок скважины на воду технология рекомендует осуществлять металлическими обсадными трубами. Чаще всего это цельнотянутые трубы на резьбовом или сварном соединении. Применяются изредка и другие варианты. Но не рекомендуется использовать нержавеющую сталь (очень дорого!) и оцинкованный металл.

При выполнении бурения скважины на воду часто используют промывку. Это способ, при котором в скважину подается вода с помощью насосов. Она затем вместе с измельченной породой поднимается и отстаивается в специальном отстойнике. По осевшей породе бурильщики определяют разрез участка. Вода затем делает новый круг. Поднимающийся раствор глины упрочняет стенки и не дает им обвалиться.

Процесс бурения скважины подразумевает последовательную ее обсадку трубами. Завершается бурение скважин на воду их прокачкой, которая ведется до того момента, пока не пойдет совершенно прозрачная жидкость.


Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Способы бурения на воду

Технология бурения скважины под воду позволяет вести работу несколькими способами:

  • шнековым;
  • роторным;
  • ударно-канатным;
  • ручным.

Рассмотрим каждый из них подробнее.

Шнековое бурение скважин — самый распространенный и доступный способ. Шнек в виде винта входит в почву и разрыхляет ее. Бурить можно только сухой и мягкий грунт. Шнеки совершенно не годятся для плывунов. Этот инструмент разрушает породу и поднимает ее в скважинное устье. Шнеки бывают диаметром от 60 до 800 мм. Бурить ими можно до глубины 60 м, иногда и до 100 м. Шнековое бурение скважин невозможно на скальных грунтах.


Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Роторный способ — это непрерывное действие инструмента, который называется ротором. Он постоянно вращается. Порода вымывается глинистым раствором. Этот способ сравнительно дешевый и достаточно быстрый. Но в холодную погоду он требует утепления системы, по которой циркулирует вода. Бурение осуществляется с помощью машин:

  • УРБ-2А2;
  • МБУ-2М;
  • УРБ-2,5;
  • УРБ-3АМ.

УРБ-2А2 способна пробурить почву до глубины 55 м, УРБ-2,5 — до 300 м, а УРБ-3АМ — до 500 м.

Ударно-канатный способ является самым трудоемким. Но его не стоит забывать, так как он самый качественный. Порода разрушается после удара тяжелого предмета. Это особой формы заостренный стакан из стальной трубы. Он падает с высоты, ударяется о почву, забирает разрушенный грунт и поднимается. Наверху стакан чистят и снова бросают вниз.


Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Сама бурильная установка может быть сделана своими руками из труб или из бревен в виде треугольного конуса. Этот конус оборудован лебедкой с тросом. Технология бурения скважин на воду не требует использования глинистого раствора. Но установка обсадных труб должна проводиться своевременно. Такой установкой можно пробурить диаметр 10-30 см. Но глубина не может превышать 10 м. Для бурения можно применять установки УКС-22М2, УГБ-50, УГБ-1ВС.

Ручной способ используется довольно часто. При нем пользуются забивными трубами или шнеком. Трубы разрезают на куски длиной примерно 2-3 м. На концах их нарезается наружная резьба. На нижний конец трубы наваривается наконечник. Он имеет вид конуса, диаметр которого на 1 см больше диаметра трубы. Над наконечником 60-100 см трубы просверливается через 5 см сверлом диаметром 6 мм. Это будет своеобразный фильтр. По мере заглубления трубы она удлиняется с помощью муфт. Но проще поступить другим способом. Нужно для работы приготовить:

  • различные буры;
  • штанги;
  • трубы для обсадки;
  • лебедку;
  • бурильную вышку.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Если скважина не будет очень глубокой, необходимость в вышке отпадает. Процесс выполнения работ довольно прост. Нужно выкопать ямку глубиной около 50 см, установить бур и начать его вращать. Работать лучше вдвоем. Через каждые 50 см бур вынимают из земли и чистят его. Метод этот стоит дешевле остальных, но имеет ограничения по глубине.

Заключение

Технология бурения скважин на воду подразумевает разрушение породы, очистку ствола, укрепление стенок и окончательное оборудование скважины трубами, фильтрами, насосами и кранами для забора питьевой воды. Процесс бурения скважины может быть разным. Глубокие шурфы выполняются с помощью вращательной технологии бурения скважин. Часто пользуются шнековым бурением: технология его довольно проста и применяется на личных участках. При скорости вращения шнеков 250 оборотов в минуту весь процесс происходит довольно быстро.

При любой технологии бурения скважин применяется обсадка специальными трубами для защиты стенок от обвала и от проникновения грязной воды из верхних водоносных слоев.

Неглубокие скважины можно получать ударно-канатным способом. Хорошо работает ручной метод. Любое бурение заканчивается закрытием верха водоносной скважины специальным оголовком. Через него пропускаются необходимые провода, шланги и трубы для доставки воды в дом.

Смотрите также


pikucha.ru

лучшие способы, особенности и технологии

Самым доступным и простым источником водоснабжения для частного дома, дачи или бани является скважина на воду.

Чтобы обеспечить земельный участок чистой водой, потребуется предварительная подготовка: анализ основных параметров грунта, расчет глубины залегания водоносных горизонтов, выбор подходящего варианта обустройства водозаборной точки. На основании полученных данных определяется эффективный способ забоя и выполняется бурение скважин на воду.

При этом обустроить скважину самостоятельно доступно любому владельцу участка, главное – грамотно применить технологию бурения.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Содержание статьи

Можно ли самому бурить скважину на воду

Бурение водяных скважин – трудоемкий и ответственный процесс, требующий правильного подхода к применению современных методов бурения. Основной комплекс работ можно выполнить самостоятельно с минимальным набором оборудования, не привлекая сторонних подрядчиков.

Это позволит сэкономить на профессиональном бурении и аренде специализированного оборудования. Важной статьей расходов на обустройство скважины станет проведение основных расчетов и сбор аналитических данных по состоянию грунта и расположению водоносного горизонта.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Самый популярный тип гидросооружения, которое можно обустроить самостоятельно, – скважина на воду с глубиной обсадки до 35 метров. Конструктивно она представлена трубой, которая устанавливается в шахту и оснащается фильтром для донной очистки воды.

Для самостоятельной разработки водозаборной точки специалисты рекомендуют выбирать метод шнекового бурения с применением электрической или бензиновой буровой установки. Это значительно упрощает сам процесс и сокращает временные затраты на обустройство скважины.

Правильный выбор места для разработки скважины

Как бурят скважину на воду? Все начинается с выбора подходящего места для обустройства водозаборной точки. Для определения водного источника на земельном участке рекомендуется учитывать такие признаки:

  1. Скопление растительности, которая предпочитает высокую влажность почвы в определенных зонах.
  2. Скопление мелких насекомых, а также отдых домашних животных – котов и собак – в местах пролегания водоносного слоя.
  3. Возникновение влажного тумана и росы в вечернее и утреннее время. В зимний период появление проталин.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Вышеперечисленные признаки обнаружения водоносного горизонта считаются косвенными, поэтому для получения более точных результатов рекомендуется провести основные геологические изыскания.

Специалисты помогут определить глубину прохождения водоносных горизонтов и предоставят аналитические данные о состоянии грунта на земельном участке.

Разновидности скважин под воду

Существует несколько видов скважин для организации системы водоснабжения, которые зависят от уровня прохождения водоносных слоев.

  • Скважины на песок. Самый распространенный вариант гидросооружений, который отличается дешевизной и доступностью проведения работ. Конструктивно подобная скважина представлена обсадной колонной, оснащенной фильтром донной очистки. Водный дебет источника может составлять от 6 до 950 кубических метров в сутки. Скважина в песчанике обустраивается на глубину от 5 до 11 метров (при автоматическом бурении – до 25 метров). Срок службы гидросооружения – от 8 до 16 лет.
  • Скважины на известняк (артезианские). Самый трудоемкий и дорогостоящий вариант обустройства сооружений для подачи воды, который предусматривает обязательное наличие проектной документации и разрешения на проведение бурения. Конструкция скважины представлена двумя колоннами – обсадной и водяной. Труба для обсадки монтируется в обычный грунт, водная – в известняковые залежи, при этом подача воды осуществляется под высоким давлением. Водный дебет сооружения составляет от 8 до 42 кубических метров в час, в расчет берется диаметр трубы. Максимальная глубина прокладки обсадки достигает 300 метров. Срок службы сооружения – до 45 лет.
  • Скважины-иглы (абиссинские колодцы). Обустраиваются в подвижных грунтах с высоким содержанием песка и щебня, обладают невысоким водным дебетом – до 3 кубических метров в час. Максимальная глубина прокладки не превышает 12 метров. Скважина не подлежит ремонту и восстановлению, склонна к быстрому высыханию и заиливанию.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Поскольку предусматривается бурение скважины своими руками, далее будут рассмотрены самые доступные технологии для самостоятельного освоения.

Основные технологии обустройства водоносных скважин

Самостоятельно пробурить скважину под воду можно с применением следующих доступных технологий:

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Шнековая технология бурения

Самый простой и доступный способ обустройства скважинного канала при помощи буровой установки. Применяется в подвижных сыпучих грунтах – глинистых, суглинистых и влажных супесях.

Бур, оснащенный вращающимися лопастями (шнек), вводится в мягкие пласты почвы. При прохождении метрового участка установка поднимает на поверхность часть изъятой грунтовой смеси (шлам). По мере углубления в землю буровая штанга удлиняется за счет дополнительных звеньев. Вращение шнека обеспечивается ручным способом или при помощи электропривода.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Технология является наиболее производительной и эффективной. Она позволяет выполнять весь комплекс работ вручную без оборудования или при помощи самодельных малогабаритных буровых установок – буровой треноги и подъемного механизма. Подобные конструкции обеспечивают легкое прохождение грунта и подъем массы на поверхность.

Шнековый способ бурения рекомендуется использовать для обустройства небольших малопроизводительных скважин. Несмотря на массу преимуществ, имеются у него и серьезные недостатки:

  • невозможность прохождения твердых пород;
  • необходимость частой очистки бура от грунта;
  • сложность прохождения плывуна и разжиженных участков;
  • длительность проведения работ.

Колонковая технология бурения

Принцип работы бурового оборудования схож с предыдущим, отличие заключается в конструкции режущей части бура. Бур представляет собой цилиндрическое пустотелое устройство, оснащенное напайками для прохождения пород различной плотности. Шлам собирается внутри в цилиндре и удаляется из него каждый раз при подъеме на поверхность.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Подобная технология применяется на участках с различными типами грунта и позволяет обустроить скважину нужного диаметра.

Колонковое бурение редко используется для самостоятельной разработки скважинного канала, поскольку предусматривает привлечение дорогостоящего специализированного оборудования, которое обеспечивает равномерную нагрузку на буровую установку.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Роторная гидравлическая технология бурения

В процессе бурения осуществляется беспрерывная подача промывочной жидкости под давлением. Она предназначается для вымывания шлама и очищения установки для бурения.

Предусмотрено два способа подачи жидкости:

  • Прямая промывка – когда вода подается в колонну и со шламом выводится в пространство между трубой и колонной.
  • Обратная промывка – жидкость поступает в скважинную колонну из затрубного пространства, после чего выводится на поверхность.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Для бурения скважины применяются МГБУ с гидравликой, обеспечивающие прямой способ промывки колонны.

Подобная технология эффективна для обустройства скважин, глубина которых превышает 10 метров.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Технология ударно-канатного бурения

Подобная технология бурения скважины отличается сложностью и трудоемкостью реализации, но при этом остается самой практичной и надежной.

Проходка выполняется за счет последовательных толчков бурильной цилиндрической установки при смене положения вверх-вниз. Грунтовая смесь попадает в цилиндрическую полость и поднимается на поверхность.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Преимуществом подобного способа бурения является возможность прохождения различных типов грунтов, при этом не требуется удлинение бура на глубине. К тому же подобное оборудование можно изготовить самостоятельно из подручных средств.

Для подъема бурового цилиндра может быть использован механический или электрический механизм.

Разновидности бурового инструмента

Основным рабочим инструментом для бурения скважины и подъема грунта является бур. Для различных способов бурения применяются:

  1. Шнек, или змеевик, применяется для роторной бурильной установки при прохождении грунтов средней плотности – суглинков, супесей, глины и земли. Оснащается металлической насадкой с заточенными кромками, выполняющими сверление грунта.
  2. Стакан, или снаряд Шитца, применяется для вязких и плотных грунтов в канатно-ударных буровых установках.
  3. Ложка используется для сыпучих и подвижных грунтов – песчаных, щебеночных. Способ бурения – вращательный и ударно-вращательный.
  4. Желонка применяется для очистки скважинного канала от полужидких и сыпучих грунтовых смесей, оставшихся после прохождения долота. Предназначается для канатно-бурильной установки.
  5. Долото используется для прохождения твердых и каменистых пород. Представляет собой специальную пластину с округленными гранями калибром, равным внутреннему диаметру обсадной колонны минус 5 мм. Предназначается для канатно-ударного способа бурения.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Режущие элементы буров изготавливаются из закаленных стальных листов толщиной 3–5 мм.

Особенности обсадки скважины

Любая скважина для воды предусматривает обязательную установку обсадки. Для этого используются металлические, пластиковые или асбестоцементные трубы.

Обсадка скважины предназначена для выполнения следующих функций:

  • предотвращения осыпания грунта при разработке скважинного канала;
  • предупреждения засорения и заиливания дна сооружения;
  • недопущения попадания загрязненной жидкости из верхних слоев почвы, а также талых или дождевых вод.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Монтаж трубы для обсадки осуществляется на этапе бурения или обустройства скважины.

После завершения проходки на скважинное дно выполняется установка обсадной трубы, на конце которой имеется донный фильтр, оснащенный мелкоячеистой сеткой для удаления сторонних примесей из воды. Чтобы предотвратить возможное проседание трубы, ее надежно фиксируют хомутами.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Далее выполняются монтаж следующей трубы аналогичным способом и соединение с предыдущим элементом. Излишки грунта удаляются желонкой. В верхней части конструкции над землей устанавливается оголовок для защиты скважины от возможных загрязнений.

После завершения монтажа обсадки выполняются раскачка скважины и её обустройство, а также подсоединение к водопроводной системе.

Пошаговая инструкция по разработке скважины на воду

Теперь разберемся как сделать скважину в песчаном грунте с использованием малогабаритной техники.

Разработка нового гидросооружения начинается с подготовки рабочего проекта. Чтобы не допустить серьезных ошибок в проектировании, эту работу лучше поручить специалистам.

Далее выбирается место под разработку скважины на основании геологических изысканий. Когда план бурения составлен, можно приступать к основному процессу.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Технология самостоятельного бурения предусматривает следующие этапы:

  1. Нанесение разметки на выделенную зону под бурение скважины.
  2. Выкапывание по готовой разметке шурфа размером 150 × 150 см для погружения бурильного инструмента – желонки, шнека или бура. Шурф представляет собой специальное углубление в грунте, которое предназначено для разработки скважинного канала.
  3. Установка рабочего инструмента.
  4. Осуществление бурения с учетом выбранного способа.
  5. После завершения проходки монтаж фильтровой установки – конструкции, которая состоит из донного фильтра, отстойника и подающей трубы.
  6. Засыпка затрубного пространства песчано-щебеночной смесью. Это позволит закрепить обсадку в скважинном канале.
  7. Герметизация верхней части трубы и заполнение полости водой при помощи насоса для прочистки фильтра.
  8. Откачка жидкости из скважины желонкой или шнековым насосом.
  9. После полной прочистки гидросооружения и водоносного слоя спуск насосного оборудования в обсадку при помощи металлического троса.
  10. Подключение шланга и водопроводной трубы к насосному оборудованию.
  11. Монтаж вентиля на трубе для регулировки напора воды.
  12. Установка гидроизоляции надземной части обсадной трубы для защиты от повышенной влажности и перепадов температур.
  13. Монтаж на скважинном устье кессона с фиксацией на оголовок.
  14. Прокладка водопроводных труб от дома в земляных траншеях.
  15. Выполнение наружной обсыпки кессона землей и обустройство бетонной отмостки.

Это общая схема того, как самому можно осуществить бурение водоносной скважины для организации автономного водоснабжения.

При самостоятельном проведении работ главное – не спешить и соблюдать все основные этапы технологического процесса разработки скважины. При этом не стоит забывать, что применение качественных и долговечных комплектующих (насосного оборудования, фильтра и труб) является гарантией надежной и безопасной эксплуатации скважины.

gidpovode.ru

правила процесса бурения, как бурят скважину под воду

Содержание:

Главной сложностью при организации водоснабжения загородного дома является отсутствие централизованных магистралей. Чтобы решить эту задачу, применяют одну из технологий бурения скважин на воду.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Какой вариант бурения лучше

При выборе подходящей технологии в учет следует взять следующие факторы:

  1. Присутствует ли на участке водоносный слой. Чтобы это определить, стоит внимательно понаблюдать за окружающей природой. Существует несколько признаков, которые указывают на близость к поверхности земли воды. Кроме того, есть специальные приспособления, позволяющие найти воду на участке.
  2. Специфика состава грунта в данном районе. Подобную информацию могут предоставить местные гидрогеологические компании. Они также смогут подтвердить достоверность данных, полученных пользователем при исследовании участка на воду.
  3. Необходимо вооружиться информацией о глубине залегания различных водоносных слоев. Дело в том, что на одном участке на разной глубине может находиться верховодка, грунтовые воды, межпластовые и артезианские горизонты.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Вооружившись этими данными, намного легче определиться со способом бурения скважин под воду на приусадебной территории.

Типы бурения

Есть несколько технологий, как бурить скважину на воду. Каждая из них имеет свою специфику реализации и область применения.

Роторная технология бурения

Обычно эта технология используется при поиске залежей нефти. Из-за роста популярности буровых скважин на воду ее стали применять для бытовых нужд. Для ее реализации необходимы мощные энергозатратные механизмы, позволяющие успешно преодолевать тяжелые и особо тяжелые грунты со скальными включениями. Также это касается сплошных известняков.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Вращающийся ротор разрушает породу на мелкие фрагменты. Далее промывочная жидкость выносит их на поверхность. Учитывая наличие в этой жидкости цемента, есть реальная угроза засорения плодородных почв на участке. Кроме того, готовую скважину необходимо долго промывать чистой водой, чтобы очистить ее от цементных частиц. Как правило, на небольших загородных участках роторный способ бурения скважин не применяют.

Гидроразмыв

Это самая простая в реализации технология бурения скважин под воду. Она реализуется методом размывки почвы внутри обсадной трубы: ее погружение происходит самопроизвольно, под собственным весом. Усилия необходимо прикладывать в самом начале работы, когда обсадная колонна еще не набрала нужную массу. Для этого ее проворачивают специальным ключом.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

В состав комплекса для реализации гидроразмыва входят следующие узлы:

  • Пара насосов. Один из них предназначен для подачи жидкости под давлением не менее 6 атм. С помощью второго устройства отработанную воду откачивают обратно в накопительный бак.
  • Бак. Его объем подбирается в зависимости от параметров скважины. Имеется в виду диаметр, вместительность и глубины скважины.
  • Гидромонитор. Речь идет о шланге, оснащенной металлической насадкой. Оптимальный диаметр выходного отверстия – 20 мм.

Для расчета объема бака используют формулу V = Rобс2(см) х 3,14 x H(см). Здесь V – объем бака, R – внутренний радиус обсадной трубы, 3,14 – число пи. К примеру, если скважина имеет диаметр 273 мм (максимальное значение для бурения скважин на воду по технологии процесса гидроразмыва), то оптимальный внутренний диаметр обсадки будет 260 мм (радиус 13 см). За глубину скважины можно взять 15000 см. Подставив эти значения в формулу, получают V= 132 х 3,14 х 1500 = 756000 см3 (или 756 литров).

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Реализация этой технологии предусматривает постоянное присутствие воды в баке. Для приводимого выше случая достаточно будет емкости объемом 2 м3. На среднем дачном участке использование такого бака не повлияет на уровень комфорта: как правило, подобные емкости входят в состав полива огорода.

Порядок работы:

  1. Забуривание. Для этого используют обычный садовый бур. Важно, чтобы его диаметр превосходил сечение обсадной трубы на 30 – 40 мм. Для забуривания достаточно пройти вглубь на 1,5 метра.
  2. Монтаж первого модуля секции обсадной трубы. Его вставляют в забуренное углубление.
  3. Подключение гидромонитора. Его вводят внутрь обсадной трубы, что обеспечит оптимальный напор подаваемой воды. На начальной стадии размывки требуется проворачивание обсадной трубы по часовой стрелке, для чего используют специальный ключ.
  4. По ходу реализации процесса необходимо делать паузы для монтажа следующего модуля обсадки.
  5. По мере накопления воды ее откачивают в бак, используя один из двух насосов.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Слабая сторона этой технологии – возможность использования исключительно на песчаных и супесных почвах. Кроме того, методом гидроразмыва можно пробурить скважину не глубже 15 м. Максимальный зафиксированный результат – 20 м. Читайте также: "Как самому пробурить скважину на воду своими руками – какая скважина лучше".

Ударный метод

Этот способ относится к сухому бурению скважин на воду. Впервые его применили в Китае.

Ударный способ реализуется таким образом:

  1. Выкапывают в грунте ствол глубиной примерно 1,5 метров. Оптимальные размеры – 1,5х1,5 м.
  2. Посредине выборки забуривают место под первый модуль обсадной трубы глубиной 2 м.
  3. Монтируют буровую вышку. Она имеет вид треноги высотой от 3-х м. На ее точные параметры влияет длина обсадных модулей (максимальное значение – 6 м).
  4. Вводят ударный модуль в отверстие обсадной трубы и отпускают в свободное падение. Взаимодействуя с породой, она начинает активно разрушать породу. Измельченный грунт оказывается внутри полости ударной части. Для большей эффективности конец ударника оснащают специальными зубьями.
  5. Внутри ударной трубы имеется клапан. Он пропускает измельченную породу внутрь, и не дает ей высыпаться во время очередного подъема. При работе на глинистых влажных грунтах насадной стакан обычно снимают, т.к. влажная глина начинает налипать на его стенки. Согласно правилам бурения скважин на воду, чистку ударника нужно проводить после прохождения каждого метра породы.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Профессиональные буровые бригады комплектуются несколькими моделями ударников. Это дает возможность работать без остановки на грунтах различного типа. Ограничения распространяются только на скальные породы. Изготовленные ударным методом скважины отличаются высоким качеством, что объясняет его повсеместную распространенность.

Шнековый способ бурения скважин на воду

Популярность этого способа бурения скважин под воду объясняется его высокой эффективностью и простоте реализации. Шнековая технология основывается на сверлении породы вращающимся приспособлением. Роль режущей кромки сводится к разрушению грунта по направлению движения. После этого он в измельченном состоянии выносится на поверхность спиральным шнеком. Следует сказать, что наверху оказывается только 40-50 % породы: остальная часть материала уходит на уплотнение стенок. Как результат, дополнительная обсадка стенок в этом случае не требуется. Обсадную колонну вводят внутрь шахты по окончанию процесса.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Недостатками шнекового метода является трудности с использованием его на песчаных и других сыпучих почвах. Кроме того, пробурить шахту глубже 50 м этим способом не получится. Для дальнейшего заглубления приходится время от времени поднимать инструмент на поверхность для очистки. Для бурения применяют целый ряд приспособлений.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Есть также интересный вариант с ручным изготовлением скважины на верховодку. Для этого в продаже имеется несколько моделей портативных буровых станков, позволяющих сооружать скважины глубиной до 50 м, при условии наличия на участке легких и средних грунтов (кроме песчаных). Данные приспособления очень популярны среди дачников и владельцев загородных домов. Для разового использования ручной станок можно арендовать. При этом важно понимать, что работы по бурению скважин на воду артезианского типа выполняются совсем другим оборудованием.

Перфоративный способ

Для изготовления скважины здесь используется специальное копье, которое забивается в землю посредством бабки или штанги. Чаще всего методом перфорации обустраиваются абиссинские колодцы, где откачка воды осуществляется ручным насосом. Благодаря небольшому диаметру шахты и высокой скорости достижения результата эту технологию часто выбирают для самостоятельной реализации.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Итоги

Для обустройства автономного водоснабжения в качестве источника воды нередко выбирают скважину. Существует несколько способов, как ее пробурить. На выбор конкретного варианта влияет тип почвы на участке и заглубление шахты.


kanalizaciyadoma.com

Бурение скважин водой: технология проведения работ (видео)

Бурение скважин при помощи воды называется еще гидробурением. Этот метод напоминает обычное канатно-вращательное бурение. Во время работы грунт на участке размывается под напором воды. Используется этот метод далеко не для каждого случая, так бурить можно только рыхлый грунт, супеси, песчаные почвы. Для бурения твердых и скальных пород придется обращаться к традиционным сложным способам. Технология бурения скважин водой совершенно не подходит, когда требуется проходить слои глины. Поэтому перед тем, как начинать работы, необходимо провести гидрогеологическое исследование, которое и покажет, насколько указанный метод применим для данного участка.

Бурение скважин на воду технология процесса – Технология бурения скважины под воду

Виды скважин на воду.

Сам процесс бурения скважин водой несложный. Для работы заранее нужно приготовить оборудование и обсадную трубу, которая будет опускаться в скважину. Необходима и вода для бурения. В нее добавляют хлористоводородную кислоту, концентрация которой будет составлять 1:20000. Это позволяет избежать возможных загрязнений грунта во время бурения и водоносного пласта.

Времени для бурения скважин водой требуется немного, но важно все подготовить и рассчитать заранее. Максимальная глубина скважины, которая получается в итоге использования этого метода, составляет 15 м. Диаметр может быть от 50 мм и до 300 мм. После того как смонтированы все обсадные трубы, необходимо зацементировать наружную часть скважины на глубину до 3 м.

Особенности гидробурения скважины напором воды

Принцип гидробурения скважины с промывкой.

Для бурения скважин водой используется простая технология. Сначала нужно оборудовать приямники, в которые и будет поступать вода для бурения. Они должны находиться примерно в 1-1,5 м от будущей скважины.

Ближе к устью монтируется бурильная установка, которая и будет обеспечивать подачу под напором воды. Дополнительно сооружается небольшой приямок-фильтр, который с остальными сообщается при помощи траншеи.

Помпа для подачи воды ставится около устья, один шланг опускается в приямок, а второй находится у буровой, он будет опускаться в ствол. Сообщение между наконечником и вертлюгом осуществляется штангой.

Чтобы не тратить лишнее время, следует предварительно заказать гидрогеологические исследование. Оно покажет, есть ли водоносный слой на участке, на какой глубине он залегает.

Виды скважин.

Необходимо убедиться, точно ли подходит данная технология для того типа грунта, который есть на участке.

Для работы используется довольно простая буровая установка. Она состоит из подающей помпы, шлангов для подачи и отвода буровой жидкости, вертлюг. Вокруг скважины придется сделать несколько приямков, которые выполняют роль фильтров и отвода отработанных растворов.

Чтобы не загрязнить почву, используется специальный раствор, не наносящий никакого вреда не только грунту, но и водоносному слою. Вода остается чистой и пригодной для питья. Необходимо помнить, что максимальная глубина источника будет составлять 15 м, т. е. скважина получается на песок. Все это требует постоянного ухода за источником.

Технология бурения

Схема установки скважинного насоса и графического расчета напора.

Для бурения скважин водой используется специфичная технология. Соблюдаются следующие этапы проведения работ:

  1. Сначала требуется правильно собрать бурильное долото, приготовить смесь для промывки, глиняный раствор.
  2. Вода используется, чтобы размывать почву. А раствор глины является веществом, которое поможет укрепить стенки после того, как скважина будет готова. Сам буровой раствор надо подбирать в зависимости от того, какой грунт на участке. Помочь могут специалисты, которые будут проводить предварительное исследование на наличие водоносного слоя на участке.
  3. Если подготовительные работы закончены (приготовлена обсадная труба, раствор и глина), можно начинать сборку установки для бурения.
  4. Через помпу начинают подачу раствора в шланги, далее берется вертлюг, который и обеспечивает подачу воды до наконечника. Под сильным напором вода разрушает грунт, начинает вымывать породу наверх.
  5. Отработанный раствор отправляют в приямок, тут разрушенный грунт сразу оседает на дно, а сам раствор попадает в земляную чашу, уходит в грунт, после чего достигает наконечника буровой установки.
  6. Бурение скважины напором продолжается, постепенно выносится все больше породы. Важно следить, чтобы на пути прохождения не попадались глина и валуны. В этом случае бурение надо проводить при помощи традиционного метода, т. е. бура.
  7. По мере прохождения ствола необходимо опускать в него обсадную колонну. Она укрепляет стенки, предотвращает осыпание грунта.
  8. Когда достигнута необходимая глубина и поступает вода из водоносного слоя, необходимо процесс бурения прекратить.

Когда скважина готова, наверху выполняется цементирование на 3 м вглубь.

Оно служит в качестве укрепления. Наверху следует установить кессон, при необходимости тут же монтируется автоматика, гидроаккумулятор.

Ремонт скважины

При использовании колодцев и скважин часто возникает ситуация, когда качество воды ухудшается либо производительность опускается на уровень, который делает использование источника затрудненным. В таком случае требуется ремонт, его можно выполнить своими руками.

Конструкция скважины на песок.

Причин выхода из строя скважины много, среди них необходимо отметить:

  1. Происходит засорение установленных фильтров. Ремонт требуется только в том случае, когда загрязнение стало слишком сильным, а вода перестает поступать наверх. Если не забывать о регулярных осмотрах оборудования и обслуживании, то засорение будет происходить намного реже. Фильтр может выйти из строя и по причине уплотнения песка, если скважина используется только летом.
  2. Если не проводить регулярные чистки и уход за источников, то вода может стать грязной, не пригодной для питья. Причины – это загрязнение труб, водоносного слоя. Чтобы точно определить причину, необходимо вызвать специалистов, которые определят, какие именно меры требуются для очистки.
  3. Если ствол оказался сильно загрязненным, то необходимо выполнить работы по его промывке. Для этого следует воду закачать под напором в скважину, чтобы всю грязь вымыть наверх. Важно сразу предусмотреть отвод грязной воды подальше от источника, чтобы не загрязнить его снова.
  4. Прочистку можно делать и воздухом, который также подается под давлением. Чтобы такое давление обеспечить, потребуется использование специального оборудования, компрессора.
  5. Самым простым и выгодным методом является закачка воды и ее последующая откачка при помощи небольшого и специально для этого предназначенного насоса. Метод несложный, вода под давлением закачивается, а затем выводится наружу.

Гидробурение – это метод, который хорош для рыхлого либо песчаного грунта. Делать такую скважину может практически любой, времени и сил на это уходит не так много.

moyaskvazhina.ru
