Бронза состав в процентах: Бронза состав сплава | Профлазермет

Содержание

Бронза состав сплава | Профлазермет

Бронза представляет собой сплав меди и специальных добавок, которые необходимы для придания металлу определенных технологических свойств. Бронза может содержать следующие компоненты: Sn (олово), Mn (марганец), Be (бериллий), Pb (свинец), Si (кремний), Cr (хром), P (фосфор), Fe (железо) и прочие элементы.

Бронзовый сплав имеет устойчивость к истиранию, коррозии, агрессивным средам, вроде морской воды. Эти свойства достигаются за счет добавления легирующих компонентов в определенных пропорциях. Соотношение компонентов регламентируется нормативными документами: ГОСТ, отраслевые стандарты, методики, стандарты предприятий.

Классификация сплава

В соответствии с наличием в составе легирующих компонентов принято выделять следующие виды бронз:

  • оловянные – основной легирующий компонент в них олово;
  • не содержащие олова вообще, то есть, безоловянные.

Помимо состава бронзы, есть еще один критерий их классификации – технологические параметры. Выделяются бронзы:

  • деформируемые, предназначенные для обработки давлением;
  • литейные для изготовления отливок.

Основные легирующие компоненты

Основной компонент, который определяет большую часть технических характеристик бронз – медь. Для придания сплаву необходимых параметров применяют специальные добавки – легирующие компоненты. Одним из распространенных легирующих компонентов, содержащихся в бронзе, является олово. Именно из оловянных бронз производили отливку колоколов и называли «колокольной» бронзой.

Также в качестве легирующего элемента могут быть использованы:

  • Be – бериллий. Повышает прочность бронзы.
  • Si – кремний и Zn, цинк для повышения устойчивости поверхности к истиранию. Эти же элементы увеличивают текучесть бронз, что положительно сказывается на качестве литья.
  • Pb – свинец. Повышает антикоррозионные свойства металла.
  • Al – алюминий. Повышает устойчивость к коррозии, устойчивость к окислению при высоких температурах и уменьшает реакцию металла с соединениями серы и продуктами выхлопа двигателей.

Марки бронз

Бронзы маркируются аббревиатурой «Бр», а также добавлением буквы или нескольких букв, которые обозначают легирующие добавки. Объем легирующих добавок определяется ГОСТами.

Различные марки бронз имеют свои индивидуальные особенности: химический состав, технические характеристики, область применения. По маркировке бронз можно узнать, какие в них входят компоненты, и по специальным таблицам определить назначение данного сплава и его технологические параметры.

Маркировка сплавов на примере оловянных бронз

Некоторые марки оловянных бронз показаны в приведенной ниже таблице. Здесь же можно найти важные технологические параметры сплава, а также область применения каждой конкретной марки бронз.

В данной таблице указан также способ литья бронз. «К» в соответствующем столбце означает, что литье производилось в кокиль, «П» – литье производилось в песчаную форму.

В столбце «марка» приведены наименования сплавов. «Бр» в названии марки обозначает бронзу, далее указываются присутствующие в сплаве легирующие компоненты.

Исходя из маркировок, видно, что в приведенных в таблице марках металла содержится олово. Некоторые помимо олова содержат цинк, свинец и фосфор.

Процентное соотношение компонентов бронз

Процентное соотношение элементов, также как и химический состав, закладывается в аббревиатуру марки сплава. В ней не указывается процентное содержание основного элемента – меди, но указывается содержание всех легирующих элементов в процентном соотношении.

К примеру, в марке БрО3Ц12С5 содержание компонентов такое:

олово – 3%;

цинк – 12%;

свинец – 5%;

остальные 80% приходятся на медь.

Количество процентов меди в сплаве оказывает влияние на его цвет. Чем больше меди, тем более яркий золотистый цвет имеет бронза. При содержании меди 50% цвет сплава станет белым, близким к цвету серебра. В соответствии с поставленными задачами можно получить различный цвет металла путем варьирования процентного соотношения легирующих элементов и меди.

Некоторые разновидности бронзовых сплавов

Наиболее часто требуется использование оловянных, бериллиевых, кремниевых и алюминиевых бронз.

Оловянная бронза

Оловянная бронза содержит олово в качестве основного легирующего компонента. Также могут содержаться фосфор, цинк, свинец, никель и пр.

В таблице приведены предельные содержания элементов в некоторых марках:

Как видно из таблицы, сплавы содержат не менее 80% меди. При увеличении объема олова в сплаве изменяются и его свойства:

  • твердость и прочность металла возрастает;
  • снижается пластичность;
  • снижается ударная вязкость;
  • увеличивается усталостная прочность.

Одним из легирующих компонентов является P (фосфор). Легирующим данный элемент называют в случае его содержания более 0,1%.

Фосфор при попадании в медный сплав раскисляет медь. Помимо этого, именно фосфор в качестве легирующей добавки увеличивает износостойкость металла. У данного состава есть и обратная сторона. Фосфор при превышении его содержания снижает пластичность получаемого металла. Поэтому при добавлении фосфора в качестве легирующего компонента в деформируемую оловянную бронзу крайне важно строго придерживаться ГОСТа и прочих регламентирующих документов.

Еще один легирующий компонент – Zn (цинк). Он добавляется в бронзу, которая не содержит фосфор. Цинк вводится в количестве, которое может раствориться. Часто вместе с цинком может быть введен свинец. Свинец слаборастворим, получаемые сплавы БрОЦС4-4-2,5 и БрОЦС4-4-4 представляют собой кристаллы твердого раствора и нерастворенные включения свинца. Добавление свинца повышает антифрикционные свойства металла и возможность его резки. Однако, свинец в качестве легирующего элемента снижает некоторые прочие механические свойства получаемого металла.

Также может добавляться Ni (никель). Элемент повышает прочность, пластичность и способность к деформации.

Бериллиевая бронза

К данному типу относятся безоловянные дисперсионно упрочняемые сплавы меди и бериллия. Это означает, что растворимость легирующего элемента напрямую зависит от температуры. Закалка производится из однофазной области, то есть сразу из расплава. Очень важно правильно подобрать используемую температуру процесса. Именно эта величина определяет, насколько хорошо расплав перейдет в твердый раствор и насколько он будет гомогенным, что важно для придания металлу конкретных свойств. Оптимальная температура закалки 760-800 °С. При увеличении температуры более указанного диапазона есть вероятность увеличения зернистости металла и как результат снижения технологических параметров. Температура ниже указанного диапазона не позволяет твердому раствору насытиться бериллием в нужной степени.

Скорость охлаждения раствора должна быть не менее 30-60 градусов в секунду. Это необходимо для того, чтобы в твердом растворе не начался распад компонентов. Иногда в качестве дополнительной легирующей добавки для снижения предела скорости охлаждения могут быть введены Ni (никель) и Co (кобальт). Эти добавки повышают устойчивость твердого раствора в случае его переохлаждения. Для этих же целей может быть использован магний. Гибка металла

Наиболее часто применяются в промышленности и на производстве следующие сплавы:

  • БрБ2 – с содержанием бериллия 2%;
  • МНБ – сплав меди-никеля-бериллия, содержание бериллия не превышает 0,8%
  • МКБ – соотношение меди-кобальта-бериллия с таким же содержанием бериллия, что и в МНБ.

И БрБ2, и МНБ и МКБ имеют высокую пластичность и прочность, легко подвергаются гибке и вытяжке, а также прочим видам пластических деформаций.

Содержание компонентов в некоторых бериллиевых бронзах отражено в таблице:

Кремниевая бронза

Данный безоловянный сплав имеет в своем составе Cu (медь) в размере 80%, Zn (цинк) 20 % и Si (кремний) около 3% и 1% марганца (БрКМц-3-1), проявляет устойчивость к деформации сжатия и растяжения. Высокие механические и антифрикционные свойства, пластичность при низких температурах позволяет применять этот сплав для антифрикционных деталей, пружин, подшипников и пр.

У кремний содержащих сплавов есть еще одно полезное свойство – текучесть. Они широко применяются при литье сложных деталей. Также благодаря составу бронза не дает искру при ударе.

Алюминиевая бронза

Алюминиевая бронза в качестве легирующего компонента содержит алюминий. Содержание алюминия может достигать 12%. В зависимости от содержания алюминия меняются и свойства получаемого металла.

Например, однофазная бронза, в которой алюминия до 9,4% легко подвергается деформации давлением при любой температуре. Это связано с ее высокой пластичностью. Примером такой марки является БрА7. Лазерная резка металла

Добавление алюминия в качестве легирующего компонента существенно повышает прочность металла и его устойчивость к коррозии в сложных условиях: соленая вода, повышенная влажность и пр. Данный тип металла применяется для нефтяных платформ, расположенных в море.

Al также оказывает существенное влияние на теплопроводность металла. При увеличении содержания алюминия падает теплопроводность получаемого металла, если сравнивать этот параметр с медью в чистом виде. Добавление даже 10% Al снижает теплопроводность меди в 390-401 Вт/(м*К) до 75 Вт/(м*К). Добавление дополнительных легирующих компонентов еще больше снижает теплопроводность.

Таким образом, можно сделать следующие выводы: технологические параметры бронз зависят от того, какие легирующие компоненты и в каком соотношении были введены при изготовлении металла. Основным компонентом является медь, процентное соотношение легирующих добавок регламентируется ГОСТами и прочими нормативными документами.

Какой состав бронза имеет в процентном соотношении. Ее свойства и применение

Бронза — это сплав двух металлов. Он широко используется в разных сферах человеческой жизни: от автомобилестроения до дизайна интерьера.

Из чего состоит бронза?

Это медь, сплавленная с оловом. Также для ее изготовления вместо последнего может быть использован алюминий, марганец, бериллий и другие элементы. Кроме того, в составе присутствуют различные примеси в малых количествах.

Также на основе меди создается латунь, для получения которой используется цинк.

В наше время существуют марки этого сплава, у которых разный состав. Бронза различных видов может сильно отличаться. Разные марки используются в различных целях.

Цвет этого сплава напрямую зависит от процентного соотношения меди и олова, из которых он состоит. С уменьшением количества первой и увеличением второго расцветка теряет красный и приобретает серый оттенок.

Когда впервые появилась бронза?

Этот сплав известен с очень древних времен. Его начали изготавливать и использовать намного раньше, чем железо. Только медь и олово входили в его состав. Бронза того времени не содержала примесей. Она была впервые получена около пяти тысяч лет назад, то есть в ІІІ тысячелетии до н. э. Период, когда использовался этот сплав, так и называется — «бронзовый век». Он длился до І тысячелетия до н. э., то есть до того времени, как люди научились добывать железо.

Бронза широко использовалась для изготовления всевозможных изделий, в том числе украшений, статуэток, оружия и посуды.

Бронза. Состав и применение

Из этого сплава изготавливают прокат: прутки, арматуру, листы, а также всевозможную другую продукцию, к примеру сетку, подшипники, какие-либо детали различной аппаратуры. Также бронза применяется в строительстве и архитектуре для изготовления памятников, элементов декора. Кроме того, этот сплав находит свое применение в сантехнике — из него делают трубы.

Основной группой являются оловянистые бронзы. Из названия понятно, что олово является одним из основных металлов, входящих в состав. Бронза такого вида делится на два вида: та, для обработки которой используется высокое давление, а также литейная.

К обрабатываемым давлением относится Бр. ОЦС 4-4-2,5. В ее состав входит олово в количестве от трех до пяти процентов, свинец (от 1,5 до 3,5 процентов), цинк (от трех до пяти процентов), а также немного железа (0,05%). Все остальное — медь.

В эту же группу входит бронза, состав которой включает в себя от шести до семи процентов олова, 0,1-0,25 процентов фосфора, а также 0,02% железа и столько же свинца. Это Бр. ОФ 6,5-0,15.

Следующая группа — литейная бронза. Добавки в виде железа не входят в ее состав. Бронза такого вида часто используется для изготовления художественных предметов, фасонных изделий и т. д.

Бр. ОЦС6-6-3 состоит из пяти-семи процентов олова, 5,5-6,8 процентов цинка и меди.

В состав Бр. ОЦСН3-7-5-1 входит 2,5-4,5 процента олова, 6,5-7,5 процента цинка, а также 4,6-5,4% свинца и 0,8-1,2% никеля.

Нередко в наше время олово стали заменять другими металлами, так как это дешевле. Такие сплавы формируют другие группы.

Бронза, не содержащая олова, зачастую не уступает по качеству. Такие ее виды широко применяют в автомобилестроении и прочих подобных отраслях.

Алюминиевые бронзы

Этот металл наиболее часто выступает в роли замены олова. Его количество в сплаве может составлять около 10 процентов. Бронза, состав и свойства которой известны с древних времен, немного отличается от алюминиевой. Она дороже стоит, так как олово, с древности использовавшееся для производства данного сплава, имеет более высокую стоимость, нежели алюминий.

Однако, хоть она и дешевле, алюминиевая бронза все же обладает высокой прочностью, антифрикционными свойствами. Из нее в основном изготавливают втулки, подшипники, червячные колеса и прочее.

Наиболее распространенной маркой этой группы бронз является Бр. АЖН10-4-4. Ее состав включает в себя 9,5-11 процентов алюминия, 3,5-5,5 процентов марганца и столько же железа. Остальное — медь.

Бериллиевые бронзы

В такого рода сплавах содержится около двух процентов бериллия.

Они обладают повышенной прочностью и твердостью, так как подвергаются специальной термической обработке, которая способствует повышению характеристик материала. Основное применение эти бронзы находят в сфере изготовления инструментов, таких как молотки, зубила и т. д.

Кремнистые бронзы

Эта группа сплавов содержит в своем составе 2-3 процента кремния. Они обладают устойчивостью к коррозии, а также хорошими литейными свойствами.

Из такого рода материала чаще всего изготавливают ленту, проволоку, пружинистые изделия и тому подобное.

Никелевые бронзы

В качестве примеси содержат никель. В число их основных особенностей входят вязкость, хорошая устойчивость к кислотам и высоким температурам.

Патинированная бронза

В наше время очень распространен также этот вид. Патинирование бронзы придает ей эффект старины и играет декоративную функцию. Но, кроме этого, оно также защищает материал от коррозии. Метод патинирования этого сплава схож с технологией чернения серебра. В итоге проведения процедуры получается черная бронза, состав которой не изменен.

Латунь

Состав бронзы и латуни имеет одну основную общую черту — основной составляющей является медь. Это также важнейший и широко используемый сплав на основе данного металла. Однако в качестве второго элемента в этом случае используется цинк, а не олово. Также в малом количестве присутствуют добавки в виде свинца, железа, кремния.

Какая добавка содержится в конкретной марке латуни, можно понять из маркировки, в которую после буквы Л (которая означает «латунь») введена еще одна, к примеру С (свинец) в обозначении ЛС59-1. Отсюда можно понять, что в сплаве содержится 59 процентов меди, 1 — свинца, а остальное — цинк.

Цвет латуни и ее свойства зависят от процента содержания в ней меди. Выделяют три основных группы: красная, желтая и белая. Красная содержит в своем составе более 80 процентов меди, этот вид латуни еще называется «томпак». Ее применяют для изготовления тонких листов.

В желтой процент меди ниже — 40-80%. Она в основном используется для производства ключей, гарнитур, также ее применяют в автомобилестроении.

Белая разновидность латуни содержит 20-40% меди. Она очень хрупкая, поэтому может быть сформирована только посредством литья.

СОСТАВ БРОНЗ, СВОЙСТВА БРОНЗ, ПЛОТНОСТЬ БРОНЗЫ



Бронза — это название сплава состоящего из меди и различных легирующих элементов, основной добавкой считается олово, что и определило название оловянистые бронзы. Высокие литейные свойства бронзы определяются исключительно малой усадкой, которую имеет бронза. Усадки оловянистой бронзы меньше чем у латуни и сталей.

Усадку можно выразить в цифрах, если усадка бронзы 1, то у латуни это уже 1,5, а у сталей 2. Наиболее сложные по конфигурации отливки обычно делают из бронзы, например, художественное бронзовое литье.

Текучесть бронзы в расплавленном состоянии небольшая, вследствие большой разницы температур между бронзами с различным содержанием олова. По этой же причине бронза не дает концентрированной усадочной раковины и для отливки бронз нет необходимости иметь большие прибыли. По этой же причине отливки из бронзы редко удается получить высокой плотности, рассеянные усадочные поры по всему объему отливки понижают ее герметичность.

Влияние олова на механические свойства меди в сплаве бронзы,такое же, как и влияние цинка, но более резкое. Уже при содержании около пяти процентов олова пластичность бронзы начинает падать.

 Прочность бронзы начинает падать при содержании олова около двадцати процентов, когда в структуре слишком много  В — фазы и сплав становится хрупким.

В литой бронзе наличие включений твердого эвтектоида обеспечивает высокую стойкость против истирания, и поэтому бронза с содержанием олова на десять и более процентов является одним из наилучших антифрикционных материалов и широко применяется как подшипниковый сплав.  Плотность бронзы с учетом добавления различных элементов тоже различная и может колебаться процентов на двадцать относительно 8 г/см3.

Благодаря высокой химической стойкости бронзы из них делают трубопроводную арматуру. Таким образом основное применение бронзы это сложные отливки, вкладыши подшипников и трубопроводная арматура. Для удешевления в большинстве промышленных бронз добавляют от пяти до десяти процентов цинка. Цинк в этих количествах растворяется в меди и не влияет существенно на структуру сплава.

Для лучшей обрабатываемости в бронзу вводят  от трех до пяти процентов свинца, который присутствует в виде обособленных включений, обеспечивающих ломкость стружки при ее обработке на металлорежущих станках. Фосфор вводится в бронзу как раскислитель и устраняет хрупкие включения окиси олова. При наличии около одного процента фосфора такую бронзу принято называть фосфористой. Фосфор при его содержании более 0,2 процента образует твердые включения, повышая антифрикционные свойства бронзы.

Бронзу маркируют начальными буквами  Бр , затем следуют буквы, показывающие какие легирующие элементы содержаться в ней, а потом цифры показывающие количество процентов этих элементов в бронзе. Например, БрАЖ 9-4, БрОЦС 5-5-5, БрКМц 3-1, БрОФ 7-0,2, БрБ 2.

Кроме всех перечисленных сплавов бронз существуют сплавы бронзы с добавлением алюминия, кремния, бериллием и другими элементами. Малой величиной усадки оловянистые бронзы превосходят другие бронзы, но другие бронзы превосходят оловянистую по другим параметрам. бронза с алюминием и кремнием лучше по механическим свойствам, алюминиевая превосходит по  химической стойкости, бронза с добавлением кремния и цинка имеет лучшую жидко текучесть. Бериллиевая бронза отличается от остальных высокой твердостью и упругостью.

Свойства бронз содержащие от пяти до десяти процентов алюминия обладают ценными технологическими и механическими свойствами. Эти бронзы кристаллизуются в узком интервале температур, из за этого приобретают высокую жидко текучесть и дают концентрированную усадочную раковину. Кроме простых бронз существуют бронзы с большим содержанием алюминия и добавления магния, железа и никеля.

Бронзы с содержанием алюминия применяются для изготовления различных втулок, направляющих седел, фланцев, шестеренок и много других преимущественно мелких по ответственных деталей.

Сплав бронзы с содержанием кремния около четырех процентов является как бы заменителем оловянистых бронз, но бронзы с кремнием  лучшие показатели по коррозионной стойкости, механическим свойствам и плотности бронзы  в отливках.

Бронзы с добавлением Бериллия около двух процентов БрБ 2 , бериллиевые бронзы, представляют особый интерес. Этот сплав дисперсионно твердеющий. При комнатной температуре растворимость бериллия в меди не превышает 0,2 процента, но закалка от 800 градусов фиксирует перенасыщенный раствор. Если закаленный сплав с содержанием бериллия подвергнуть искусственному старению при температуре 300 — 350 градусов, твердость сплава достигает 350 —  400 Hв.

Высокая прочность бронзы и упругость при высокой химической стойкости, хорошей свариваемости, обработке резанием делают бронзу с добавлением бериллия подходящим материалом для производства  ответственных деталей, специальных пружин, мембран, пружин и контактов и много другого где требуются эти качества.  Высокая стоимость бериллия препятствует широкому распространению этой бронзы и применяется для действительно для ответственных деталей со специальными свойствами.

Бронза с добавлением 30 процентов свинца является высоко качественным антифрикционным материалом широко применяемым в машиностроении. Структура такого сплава состоит из отдельных зерен меди и свинца. Если свинец равномерно вкраплен в медь, то антифрикционные свойства сплава высокие.

Бронза состав

Марка сплава

Содержание элементов в процентах

Sn

Zn

Pb

P

Al

Mn

Fe

Ni

Be

БрОФ 7

6 — 8

—

—

0,1 — 0,25

—

—

—

—

—

БрОЦС 6

5 — 7

5 — 7

2 — 4

—

—

—

—

—

—

БрОФ 10

9 — 11

—

—

0,6 — 1,0

—

—

—

—

—

БрА 7

—

—

—

—

6 — 8

—

—

—

—

БрАМц 9

—

—

—

—

8 — 10

1,5 — 2,5

—

—

—

БрАЖН 10

—

—

—

—

9,5 — 11

—

3,5 — 5,5

3,5 — 5,5

—

БрБ 2

—

—

—

—

—

—

—

—

2,0 — 2,3

Изделия из бронзы — прутки и литейные чушки

Изделия из бронзы

  • org/Product»>

    Бронзы литейные в чушках

    ГОСТ 614-97

    СодержаниеМеди от 67 до 89%
    УпаковкаПаллет

    от 300 руб/кг Запросить цену

  • Бронзовые прутки, литые

    ГОСТ 24301-93

    СодержаниеМеди от 82 до 90,6%
    УпаковкаДер. ящики

    от 260 руб/кг Запросить цену

  • org/Product»>

    Прутки тянутые и проволоки

    ГОСТ 1628-78, 6511-60, 5221-77, 5222-72

    СодержаниеМеди от 58 до 98%
    УпаковкаПакеты массой до 1500кг

    от 550 руб/кг Запросить цену

ООО «Ферролабс» предлагает широкий ассортимент литых изделий из бронзы: сварочную проволоку, прутки, чушки по низким ценам. Вся продукция производится по ГОСТам или международным стандартам, тщательно проверяется на отсутствие дефектов и повреждений и поставляется в специальной упаковке: паллеты, деревянные ящики, пакеты массой до 1500 кг.


Химический состав и маркировка

Бронзами называют сплавы на основе меди с любыми металлами кроме цинка (это латунь) и никеля (это мельхиор). Название сплавам дают по основному легирующему компоненту и делят их на оловянные и безоловянные: алюминиевые, кремниевые, бериллиевые и т. д.

Маркируют бронзы буквами Бр, далее буквами, обозначающими легирующие металлы в составе и цифрами, которые показывают их содержание в процентах. Количество меди определяется по разности. Например, сплав БрОЦС6-6-3 содержит 6 % олова, 6 % цинка, 3% свинца и 85% меди.

По области применения бронзы делят на литейные и деформируемые. Последние используются как для литья, так и для производства проката и поковок.

В таблице ниже приведены примеры видов бронз. Сплавы, использующиеся только как литейные, отмечены «звездочкой».


Оловянные

БрО5*

БрОФ4-0.25

БрОЦ4-3

БрОС8-12*

БрОЦС4-4-2. 5

БрО10*

БрОФ6.5-0.15

БрОЦ8-4*

БрОС5-25*

БрОЦС4-4-17*

БрО19*

БрОФ7-0. 2

БрОЦ10-2*

БрОС10-10*

БрОЦС5-5-5*


БрОФ10-1*


БрОС6-15*

БрОЦС6-6-3*

Алюминиевые

БрА5

БрАМц9-2

БрАЖ9-4

БрАЖМц10-3-1. 5

БрАЖН10-4-4

БрА7

БрАМц10-2*


БрАЖНМц10-4-4-1

БрАЖН11-6-6*

Кремнистые

Бериллиевые

Кадмиевые

Магниевые

Хромовые

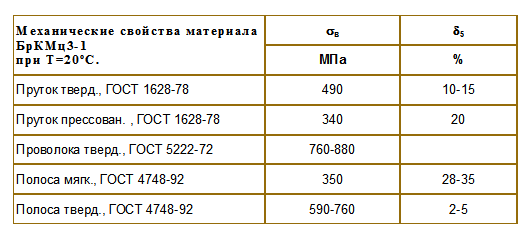

БрКМц3-1

БрБ2

БрКд1

БрМг0. 3 (0.5 и 0.8)


БрХ0.8

БрКН1-3

БрБ2.5

БрКдХ0.5-0.15


БрХ1

БрКН0. 5-2

БрБНТ-1.9



БрХ1Цр

Серебряные

Циркониевые

Свинцовые

Марганцевые


БрСр0. 1

БрЦр0.2

БрС30*

БрМц5



Способы производства

Плавку чаще всего производят в пламенных или дуговых печах. Для шихты берут первичные металлы, возврат и чушки. Для доводки по химическому составу применяют лигатуры или первичные металлы. В качестве покровных материалов используют древесный уголь и покровные флюсы.

Технология производства различается в деталях в зависимости от вида сплава. В целом классический процесс выплавки состоит из следующих этапов:


Время плавки должно быть минимальным. Чем оно короче, тем ниже риск насыщения сплава газами и меньше угар цветного металла.


Физические свойства и области применения

Бронза ― легкий в обработке, долговечный, прочный, устойчивый к коррозии и механическому истиранию и не нуждающийся в дополнительном покрытии материал. Она используется во всех отраслях машиностроения, ракетостроении, авиации, электротехнике, атомной промышленности, в том числе для изготовления подвижных узлов деталей машин и приборов, подвергающихся повышенному износу вследствие трения.

Это также один из самых популярных материалов для литья высокохудожественных изделий, скульптур, памятников, всевозможной интерьерной фурнитуры и аксессуаров. Более конкретно физические свойства и области применения каждого вида определяются в зависимости от того, какие легирующие компоненты введены в его состав.


Продажа

Хотите купить сертифицированные изделия из бронзы по низким ценам? Позвоните по телефону в Москве +7 (495) 540-540-9 или заполните форму обратной связи «Заказать звонок». Наши менеджеры свяжутся с вами в удобное время и ответят на все интересующие вопросы.

состав и маркировка, виды сплавов и их свойства, сферы применения

Бронза, которая так издавна известна людям, представляет собой ценнейший сплав с уникальными характеристиками. В статье будет подробно рассмотрен состав бронзы, ее виды и особые свойства каждого из них. Также интересно будет узнать о современной сфере применения этого сплава.

Содержание

  • 1 Что такое бронза?

    • 1.1 История бронзового сплава

    • 1.2 Маркировка бронзы

    • 1.3 Свойства бронзы

  • 2 Состав бронзы

    • 2.1 Оловянная бронза

    • 2.2 Специальная бронза (без олова)

  • 3 Характеристики бронзы

    • 3.1 Технологические характеристики

    • 3.2 Теплопроводность бронзовых сплавов

  • 4 Производство бронзы

    • 4.1 Сферы применения

Что такое бронза?

Бронза является многокомпонентным сплавом, состоящим из двух и более элементов, основной из которых медь. Остальные элементы называются легирующими и используются для усовершенствований показателей металла. Доля легирующих составных в бронзе может быть от 2,5%. Применяют в этом качестве марганец, олово, свинец, хром, фосфор, железо и другие элементы, кроме цинка. Сочетание меди и цинка, носит наименование латуни.

В зависимости от количественного содержания в сплаве меди добавок, бронза будет иметь различный цветовой оттенок. Огненно красные оттенки говорят о высоком проценте меди, а вот холодный стальной цвет – о наличие в бронзе не более 35% меди.

История бронзового сплава

Бронза, как известно еще со школьных учебников, применялась с очень давних времен. Самыми древними сплавами, сделанные людьми, были сплавы меди и олова. Находки в районе Месопотамии и Южного Ирана свидетельствуют о том, что первые бронзовые изделия датируются III тысячелетием до н.э. Из меди изготавливалось все: посуда (тарелки, кувшины и горшочки) оружие (мечи, наконечники стрел и топоры), зеркала, деньги в виде монет и, конечно, самые разнообразные украшения. Античные греческие скульпторы (V-IV век до н.э.) также оценили качества бронзы при отливке крупногабаритных статуй. Подобная технология используется и в наше время.

В средневековье, такое обильное на войны, из сплава меди и олова отливали пушки и снаряды для артиллерии. Наиболее известное воплощение бронзы – колокол, варьируя состав, размер и толщину стенок, мастера добивались самых приятных звучаний бронзового колокола, которое разливалось по округе.

Служа людям своими уникальными свойствами, она не теряет своей популярности. Происхождение слова связывают с персидским словом, обозначающим медь – berenj. В дальнейшем оно было трансформировано в итальянское слово bronzo.

Маркировка бронзы

Чтобы обозначить тот или иной сплав его маркируют следующим образом:

  • Вначале стоит буквенное сочетание «Бр» — бронза;
  • Далее, буквы, указывающие на основные легирующие элементы;
  • В конце цифры, определяющие содержание легирующих элементов в материале.

Так, примером может служить маркировка БрО5 – содержание в сплаве 5% олова, БрА5 — 5% алюминия.

Маркировка необходима не только для определения состава и свойств бронзы, но и ее удельного веса. Чтобы это сделать, достаточно воспользоваться таблицей из справочника. Но если марка неизвестна, тогда поможет химический анализ. Это необходимо для вычисления объема заготовки, так как ее формула отражает отношение массы к объему. Зная удельный вес отдельно взятого сплава можно вычислить объем детали с определенной массой и наоборот, какой будет вес у бруска заданной величины.

Свойства бронзы

Как уже было отмечено, свойства бронзы напрямую зависят от наличия в ней одной или нескольких легирующих элементов, а также от их процентного содержания.

Бронза обладает:

  • Более высокой коррозионной стойкостью, прочностью и более низким коэффициентом трения, нежели у латуни;
  • Стойкостью на воздухе, в соленой воде, углекислых растворах и растворах, содержащих органические кислоты;
  • Способностью к сварке и пайке;
  • Оттенками от красного до белого;
  • Другие показатели зависят от состава.

Состав бронзы

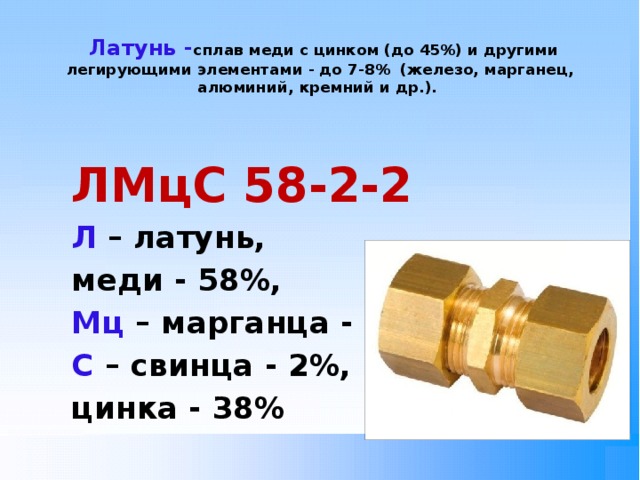

Далеко не всякое сочетание в сплаве меди и другого элемента является бронзой. Медь и цинк, как уже было сказано, образуют желтовато-золотистый сплав под названием латунь. А вот медь с никелем воплощаются в мельхиор, использовавшийся некогда для дивно звучащих ложек, а в большей степени для монет. Он ценится за то, что долго не теряет свой серебристый оттенок и сияние.

Оловянная бронза

Основной легирующий компонент такой бронзы олово. Дополнительно в сплав вводится свинец, фосфор, мышьяк и цинк. Олово наделяет медь особыми качествами – лучшей легкоплавкостью, твердостью и упругостью. Такое сочетание свойств идеально подходит для полировки. Другие легирующие элементы делают сплав стойким к коррозии и более удобным для литья.

При введении олова до отметки 5% от общей массы, начинает снижаться пластичность сплава, а при 20% олова материал становится хрупким. По этой причине сплавы, где доля олова превышает 6-ти % барьер, пригодны в основном для литья, но для проката или ковки не годятся. Для того чтобы бронзовый сплав был более пригоден для механической обработки в него вводят о 5% свинца, который обеспечивает облегченное стружколомание. Фосфор раскисляет сплав, который называют фосфористым, если процент этого элемента более единицы.

Применение цинка помогает значительно удешевить материал, практически не оказывая какого-либо влияния на качество сплава олова с медью. Таким образом, в состав вводиться до 10% цинка без изменения механических свойств, снижая себестоимость продукции.

Наибольшая доля олова может составлять 33%, при которой бронза обретает приятный серебристо-белый цвет. В зависимости от изменения доли этого элемента, достигается цвет материала от красного до желтого.

Специальная бронза (без олова)

Сплавы с медью, не содержащие олова в качестве легирующего компонента, называют специальной или безоловяной бронзой. Такие сплавы меди с алюминием, железом, свинцом, кремнием и т.д. бывают самого разного предназначения. Они могут значительно превосходить по качествам сплавы с оловом, а их цветовая гамма еще более богата разнообразием.

Алюминиевая бронза выигрывает по механическим качествам в сравнении с оловянной. Вместе с тем алюминиевые сплавы химически устойчивы. Сплав меди с кремнием и цинком показывает отличную текучесть в жидком состоянии.

Бериллиевая бронза превосходит все остальные по упругости, обладая при этом высокую твердость. Кроме того, отмечается высокая свариваемость, химическая устойчивость бериллиево-медного сплава. Он отлично работает с режущим инструментом, подаваясь его обработке. По этой причине этот сплав подходит для изготовления таких деталей и элементов, как мембраны, пружины, контакты с пружинящими свойствами. Они легко и надежно свариваются и являются долговечными.

Характеристики бронзы

Технологические характеристики

По своим технологическим свойствам бронзы могут быть:

  • Деформируемые или легко поддающиеся механическому воздействию. Такими свойствами обладают сплавы, содержащие не более 6% олова. Их пластичность позволяет производить штамповку, ковку и изготавливать рифленые бронзовые материалы. Именно из деформируемых сплавов делают бронзовую проволоку, ленту и листы и т.п.;
  • Литейные – рассчитанные на фасонное литье. Из таких литейных бронз на основе меди и олова изготавливают машинные детали, которые могут работать в морской воде, а также шестеренки и вкладыши для подшипников.

Теплопроводность бронзовых сплавов

Если говорить о теплопроводности, то она падает с введением легирующих добавок. Несмотря на то, что медь очень хорошо проводит тепло, ее сплавы с другими компонентами теряют больший процент этого показателя. Невысокая теплопроводность делает бронзу непригодной для узлов трения, сварочных электродов и прочих элементов, где требуется быстра отдача и отвод тепла. Однако, низколегированные бронзовые сплавы близки по теплопроводности к меди.

Производство бронзы

Процесс получения этого металла происходит в электроиндукционных печах или тигельных горнах, где медь сплавляется с легирующими добавками. Плавка проходит под пластом флюса или древесного угля. Смесь исходного материала для плавления может быть приготовлена как из свежих металлов, так и из вторсырья.

Процесс производства бронзы:

  1. В разогретую печь помещается определенная порция угля или флюса;
  2. В печь загружают медь, где она плавиться и разогревается до нужной температуры;
  3. Расплавленный материал раскисляется при помощи фосфористой меди;
  4. В раскисленный расплав добавляют легирующие компоненты, доведенные до горячего состояния. Тугоплавкие легирующие добавки вводя в виде лигатур;
  5. Все перемешивается до полного растворения составляющих и нагревается до температуры по технологии;
  6. Перед тем как начать разливку, делают повторное раскисление фосфористой медью для удаления ее окислов;
  7. Полученный бронзовый сплав прекрасно плавится и заполняет формовочные емкости в виде слитков стандартной и круглой формы;
  8. Слитки проходят прокатку или пресс-обработку.

Сферы применения

Благодаря своим разнообразным свойствам бронзу применяют в машиностроении, ракето- и авиастроении, судостроении и многих других отраслях. Качество антикоррозионной устойчивости, износостойкости и низкий коэффициент трения сделало ее незаменимым материалом для машин и агрегатов, которые вовлечены в подвижные узлы с высоким трением. С другой стороны, бронзовые детали нуждаются в периодическом обновлении. Благодаря химической устойчивости безоловянные сплавы бронзы применяется для проката элементов химпрриборов, изготовления регулирующей арматуры для различных трубопроводов.

Несменная популярность применения бронзы в изготовлении скульптур обусловлена ее пригодностью для литья, а также атмосферной устойчивостью, долговечностью и прочностью. Немаловажен фактор внешней привлекательности бронзовой скульптуры – цвет и блеск, притягивающий взгляд. Кроме того, бронза придает изделию солидности с эффектом старины. По этой причине из бронзовых сплавов изготавливают сложнейшие люстры, канделябры и другие элементы декора в театрах и дворцах.

  • Автор: Виталий Данилович Орлов
