Бетономешалка из 200 литровой бочки своими руками – Изготовление ручной бетономешалки из металлической бочки

чертежи, конструкция миксера и привода

Обзавестись бетономешалкой для домашнего использования нынче не проблема – в продаже хватает относительно недорогих бытовых моделей. Нюанс: подобные изделия не отличаются вместительностью (всего 60…100 литров) и надежностью, поскольку изготавливаются из дешевых комплектующих. Домовитому хозяину, владеющему навыками слесарно-сварочных работ, проще сделать бетоносмеситель нужного объема своими руками, следуя нашим рекомендациям.

Выбор конструкции мешалки

Для заливки бетонов и приготовления цементных растворов различных марок применяются следующие виды механизированных смесителей:

  • принудительного действия — шнековые и лопастные;
  • гравитационные;
  • вибрационные.

Бетономешалка принудительного (слева) и гравитационного действия (справа)

Примечание. Мешалки для раствора вибрационного типа используются в промышленных масштабах. Собрать кустарный вариант в домашних условиях тоже реально – например, из ручного перфоратора. Но всерьез рассматривать подобные самоделки не стоит, причина — малая производительность установки.

Обычно домашние умельцы изготавливают гравитационные и принудительные модели бетоносмесителей – под них проще набрать комплектующие и материалы, имеющиеся в хозяйстве. Разберем подробнее каждую конструкцию.

Смесители принудительного действия

Принцип работы этой строительной машины напоминает приготовление раствора дрелью с насадкой – миксером. Перемешивание происходит с помощью лопастей либо шнека, установленного внутри неподвижной цилиндрической емкости. Привод – редукторный, цепной или ременной от электрического мотора мощностью 500 Вт и более (зависит от размеров емкости).

Принцип принудительного смешивания — корпус остается неподвижным, вращаются только лопасти

Конструкции принудительных бетономешалок могут отличаться по ряду признаков:

  • положение бадьи – вертикальное либо горизонтальное;
  • мобильность – стационарные установки (перемещаются краном или волоком) или передвижные модели на колесах;
  • способ выгрузки – через открывающийся лючок либо переворачивание горизонтальной бадьи, закрепленной на шарнирах;
  • порядок работы – циклический или непрерывный.

Справка. Бытовые миксеры предназначены для циклической работы – загрузка ингредиентов – смешивание – выгрузка, затем цикл повторяется. Шнековые смесители могут функционировать непрерывно – с одной стороны засыпаются сухие компоненты, с другой — выходит готовый раствор. Пример такой машины показан на чертеже.

Главное достоинство принудительной бетономешалки – получение однородного качественного раствора. Недостатки:

  • сложность изготовления – корпус и рабочую часть необходимо четко подогнать друг к другу, чтобы по углам емкости не оставалось мертвых зон, куда не достают лопасти;
  • приготовление бетонов затруднено — между стенками бадьи и лопастями застревают крупные и средние камушки;
  • подшипники самодельной мешалки надо защитить от проникновения воды, песка и цемента.

Вывод: установка отлично подойдет для выполнения штукатурных, отделочных и кладочных работ, особенно с применением сухих смесей. Также допустимо готовить бетон с наполнителем мелкой фракции – гравием, мраморной крошкой и так далее.

Машины гравитационного типа

Простейшая ручная бетономешалка, использующая принцип естественного перемешивания, изображена на фото. Если в домашнем хозяйстве отыщется железная бочка 200 л и обрезки металлопроката, такая самодельная конструкция обойдется практически бесплатно – из деталей придется купить только подшипники.

Совет. Машину с ручным приводом лучше делать из бочки, установленной на диагональную ось. Проверено практикой: качество приготовления сухих строительных смесей и бетонов значительно улучшается, а проходящая сквозь бадью труба служит дополнительным рассекателем раствора.

Классический бетоносмеситель с грушевидной бадьей использует комбинированный принудительно-гравитационный принцип. Изнутри емкости приварены лопасти хитрой формы, пропускающие бетонную смесь вдоль стенок, но захватывающие раствор ближе к центру. «Груша» вращается электрическим двигателем, бетон выгружается путем наклона рабочего барабана.

Чем хороши подобные конструкции:

  • мешалка годится для приготовления любых растворов;
  • простота изготовления — шарнирные элементы вынесены за пределы емкости и не нуждаются в герметизации;
  • «грушу» и привод можно разместить на стационарном либо передвижном каркасе, оборудованном колесами и даже прицепным устройством для легкового автомобиля.

Традиционные бетономешалки уступают принудительным по скорости приготовления и однородности раствора, зато выигрывают в простоте конструкции и универсальности. Для домашнего пользования больше подходят именно гравитационные модели. Пример такой самоделки с мотором от стиральной машины показан на видео:

Делаем растворомешалку из бочки

Чтобы подобрать детали для сборки строительной машины, предлагаем изучить ее устройство по представленному чертежу (пункты списка совпадают с позициями на эскизе):

  1. Смесительный барабан из металлической 200-литровой бочки.
  2. Рукоятка опрокидывания «груши» – стальная труба Ø20—26 мм.
  3. Опорные ролики барабана – 2 шт.
  4. Рама из металлической профильной трубы сечением 50 х 30 мм, толщина стенки 2,5 мм.
  5. Электродвигатель 750…2000 об/мин, мощностью 0,5…1,5 кВт.
  6. Поддерживающий поворотный подрамник.
  7. Крестовина сочленения – полоса металлическая 40 х 3 мм.
  8. Шкив промежуточный.
  9. Шкив основной.

Примечание. Размеры и способы соединения деталей можно изменять в зависимости от наличествующих материалов.

В качестве опорных роликов умельцы применяют небольшие колесики или обычные подшипники качения. Вместо профильной трубы без проблем используется круглая либо уголки плюс швеллеры. Размеры промежуточных и ведущих шкивов подбираются в зависимости от числа оборотов электромотора.

Помимо указанных материалов, понадобится кабель электропитания, блок пусковых конденсаторов и кнопка включения / остановки двигателя.

Изготовление бадьи

Строгая цилиндрическая форма бочки не способствует качественному смешиванию цемента с ингредиентами – щебнем, песком, керамзитом и прочими наполнителями. После затворения водой одна часть массы пристает к днищу, другая выплескивается через горловину.

Прежде чем собрать бетономешалку, из бочки нужно сделать «грушу»:

  1. Измерьте рулеткой длину окружности бадьи и разделите эту величину на 12 частей. Откладывая на стенке бочки полученное расстояние, проставьте маркером вертикальные метки.
  2. Вырежьте днище емкости болгаркой.
  3. Прорежьте вертикальные пазы вдоль нанесенных меток. Чтобы будущие «лепестки» загнулись, сошлись внутри и образовали горловину меньшего диаметра, придайте им клиновидную форму.
  4. Поочередной согните «лепестки», прихватите сваркой вдоль обечайки. Окончательно сварите элементы между собой.
  5. Процедуру повторите с другой стороны бочки.

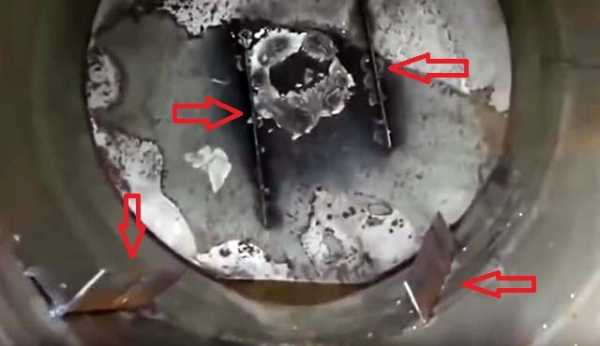

  6. Внутрь миксера приварите лопасти, как сделано на фото.

Примечание. Чем длиннее вы сделаете вертикальные надрезы, тем больше получится сужение «груши». Но помните – слишком длинные «лепестки» изгибаются неравномерно, в результате емкость потеряет правильную форму, во время вращения возникнет осевое биение.

К нижнему торцу бадьи нужно заново приварить днище и крестовину под сочленение привода. Другой вариант – крепление обоймы подшипника, как демонстрирует мастер на видео:

Сборка рамы и устройство привода

Конструкция железной рамы — произвольная, зависит от габаритов барабана, способа установки и найденных подручных материалов. При сборке учтите следующие рекомендации:

  • рама должна быть устойчивой, выдерживать раскачивание и опрокидывание бочки с бетоном;
  • между вертикальными стойками и горизонтальными элементами приваривайте ребра жесткости;
  • внутреннюю поворотную раму лучше делать на подшипниках, хотя вполне допустимо использовать шарниры на втулках;
  • под двигатель и детали привода подготовьте крепежные площадки;
  • если крутящий момент передается ремнем, предусмотрите скользящее крепление мотора либо шкива для его натяжения / ослабления;
  • поставьте фиксатор для закрепления бадьи в наклонном положении – сгодится металлический стержень, вставляемый в отверстия на поворотной части.

Особое внимание уделите расчету приводного механизма. Оптимальная скорость вращения «груши» — 30…40 об/мин, превышать либо занижать указанные обороты не рекомендуется. Задача – подобрать к имеющемуся электромотору шкивы, шестерни или редуктор, дабы понизить скорость. Рассчитываем передаточное число I, затем определяем размеры шкивов, пользуясь уравнением:

I = n1/n2 = D1/D2

  • n1, n2 – скорость ведущего и ведомого шкива соответственно;
  • D1, D2 – диаметры шкивов.

Пример расчета. Есть двигатель с оборотами вала 800 об/мин, размер ведущего колеса – 60 мм. Чтобы получить скорость вращения бадьи 40 об/мин, нужно подобрать ведомый шкив диаметром D2 = (800 х 60) / 40 = 1200 мм. При использовании цепной и шестеренчатой передачи нужно считать зубья звездочек.

Обычно размер ведомой шестерни выходит слишком большим. При изготовлении бетономешалки своими руками крутящий момент от электродвигателя к барабану можно передать разными способами:

  1. К днищу бадьи приварить маховик коленчатого вала от легкового авто, в качестве ведущей шестеренки применить бендикс (втягивающее устройство) стартера. Другой вариант – взять только венец маховика от грузовой машины, имеющий большой диаметр.
  2. Использовать промежуточный вал со шкивами и комбинированную передачу – ременную и цепную или наоборот.
  3. Опоясать цепью корпус «фляги» снизу, прихватить сваркой и передать крутящий момент зубьями маленькой звездочки.

Справка. На заводских моделях вопрос решается похожим способом — ведомая зубчатая шестеренка заделывается прямо в корпус бадьи.

После сборки рамы и монтажа опорных роликов бочка окончательно прикрепляется к нижней ступице. Остается подключить проводной механизм и собрать схему электропитания мешалки.

Заключение

Для нужд частного домохозяйства вполне достаточно бетоносмесителя полезным объемом 0,15 куба, что как раз соответствует 200-литровой бочке. Самодельную установку всегда можно усовершенствовать – приделать колеса, буксировочное устройство и даже организовать самозагрузку с помощью небольшого конвейера. Варианты модернизации строительной техники нередко публикуют участники тематических форумов.
