Как сделать полы по грунту и правильный пирог бетонного пола: +Фото

Бетонный пол по грунту в частном доме – это давно известный универсальный способ обустройства надежного и теплого основания. За счет применения новых видов утеплителей, мы получаем хорошую теплоизоляцию всего пола, что приводит к уменьшению затрат на коммунальные услуги. А так же утеплитель является преградой для проникновения влаги и появления грибка и плесени.

А самое важное, то, что данный вид пола вы можете соорудить своими руками. В этой статье мы разберем все достоинства и недостатки. Детально рассмотрим обустройства пола по грунту.

Пол по грунту: плюсы и минусы

Начнем с того, что данный вид пола представляет собой «слоеный пирог». И каждый слой имеет свои функции и свое назначение, благодаря такому устройству, пол по грунту имеет ряд преимуществ:

  1. Полученная поверхность способна выдерживать большие нагрузки, что позволяет возводить на е поверхности перегородки и устанавливать громоздкое оборудование.
  2. Обладает высокими показателями звуковой изоляции. Так как пол имеет многослойную структуру, то и слои можно подбирать в зависимости от требований эксплуатации. Такие полы хорошо поглощают вибрацию и шум.
  3. Как во время монтажа, так и после возможно обустройство системы «теплый пол».
  4. Работа трудоемкая и энергетически затратная, но всю эту работу можно сделать собственноручно. Для этого не потребуется профессиональных навыков и оборудования.
  5. Если соблюдать всю технологию и сделать правильный пол по грунту, то мы получим поверхность, которая прослужит долго и будет иметь высокие эксплуатационные показатели.
  6. На полученную бетонную поверхность, возможна укладка любого напольного декоративного покрытия.

Недостатков не много, но они все, же есть:

  • Высокая стоимость. Значительно дороже, чем при использовании деревянных лаг (балок) или железобетонных плит.
  • Нельзя использовать при наличии подвальных помещений.
  • Нельзя использовать при свайном и столбчатом фундаменте.
  • Высокая стоимость демонтажа, для этого потребуется привлечение специальных устройств.
  • Так как в процессе монтажа, в объем, пола можно заложить коммуникации, то в случае выхода из строя какого-нибудь элемента, приведет к дорогостоящему ремонту.

Нельзя использовать на зыбких грунтах.

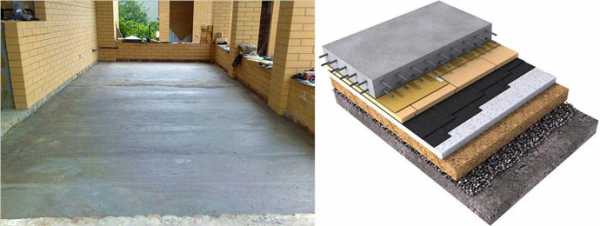

Как сделать правильную конструкцию пола по грунту

Мы будем с вами рассматривать правильную классическую структуру пола, которая будет состоять из 9 слоев. Каждый слой разберем в отдельности.

  • Глина.
  • Подушка из песка.
  • Щебень.
  • Технологический слой полиэтиленовой пленки.
  • Черновой бетонный пол.
  • Слой гидроизоляционного материала.
  • Утеплитель + слой пароизоляции.
  • Чистовая армированная стяжка.
  • Финишное напольное покрытие.

Сразу стоит сказать, что у каждого мастера и специалиста число слоев может меняться, и материалы так же могут отличаться.

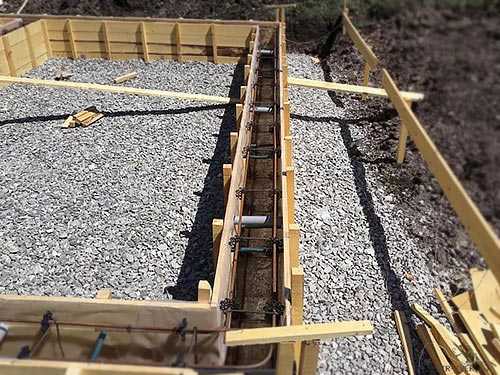

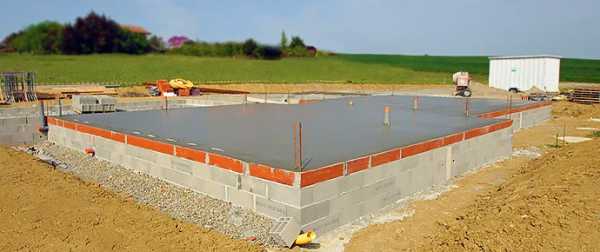

Такой вид полов идеально подходит для ленточного вида фундамента. Средняя толщина «пирога пола» примерно составляет 60-70 см. Это следует учитывать, при возведении фундамента.

Если у вас высоты фундамента не хватает, то выбираем грунт, до заданной глубины. Разравниваем поверхность и утрамбовываем. Для удобства в углах по всему периметру следует нанести шкалу с шагом в 5 см., так удобнее будет ориентироваться в слоях и уровнях.

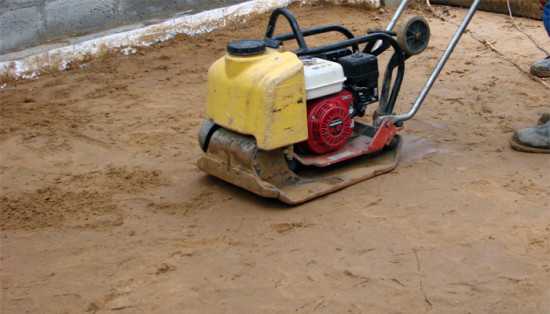

Важно, для утрамбовывания грунта лучше всего взять в аренду виброплиту, так как ручной способ займет много времени и не даст таких результатов как специальное приспособление.

Глина. Если во время выборки земли вы дошли до слоя глины, то вам не стоит засыпать новый. Толщина слоя должна быть не меньше 10 см.

Глина продается в мешках, ее высыпаем и смачиваем специальным раствором (4 литра воды + 1 чайная ложка жидкого стекла), а трамбовку проводим с помощью виброплиты. После трамбовки проливаем слой глины цементным молочком (10 литров воды + 2 кг. цемента).

Следим за тем, чтобы не было луж. Как только вы прольете этим составом глину, начинается процесс кристаллизации стекла.

Сутки не следует ни чего предпринимать, стоит подождать, когда процесс кристаллизации схватиться, а закончится он примерно через 14-16 дней. Этот слой предотвращает попадание основного потока воды из грунта.

Подушка из песка. Для этого слоя можно использовать абсолютно любой песок. Слой так же составляет 10 см. Засыпаем песок на глину и стараемся ходить только по слою песка. Этот слой уменьшает капиллярный подъем воды, а так же компенсирует давление верхних слоев. Слой так же подвергается трамбовке.

Щебень. Слой так же делаем 10 см. Фракцию лучше выбирать от 20 до 60 мм. Щебень играет роль гидроразрыва, то есть не дает влаге подниматься вверх по слоям. Вместо щебня можно использовать гравий или керамзит (рекомендуемая фракция 8-16 мм.). Слой так же подвергаем трамбовке.

Эти три слоя образуют защиту всей конструкции пола от капиллярного воздействия (подъема) воды. Эти слои часто называют гравийно-песчаной подушкой или балластная подушка.

Толщина всех тех слоев должна быть примерно 30-40 см., это обеспечит надежную защиту. Очень важно не менять последовательность слоев, а особенно гравия и песка, так как со временем песок просочится через слой гравия, что приведет к дисбалансу и деформации всей поверхности пола.

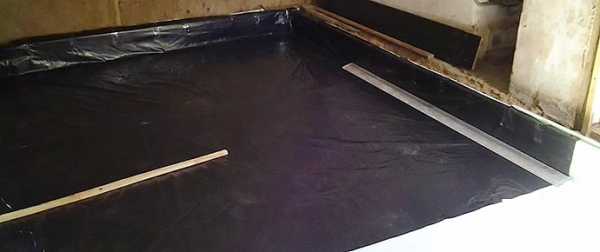

Технологический слой полиэтиленовой пленки

. Этот слой, предотвращает протекания раствора бетона в слой гравия.

Для этого берем пленку в рулоне и, не разрезая ее, укладываем на поверхность гравия внахлест 10-15 см. А швы проклеиваем строительным скотчем. Ходить по пленке лучше всего в мягкой обуви, это предотвратит разрыв пленки.

Черновой бетонный пол. Делают толщиной около 10 см. Минимальная толщина 7-8 см. Многие делают этот слой без армирования, но специалисты рекомендуют и настаивают на армировании этого слоя.

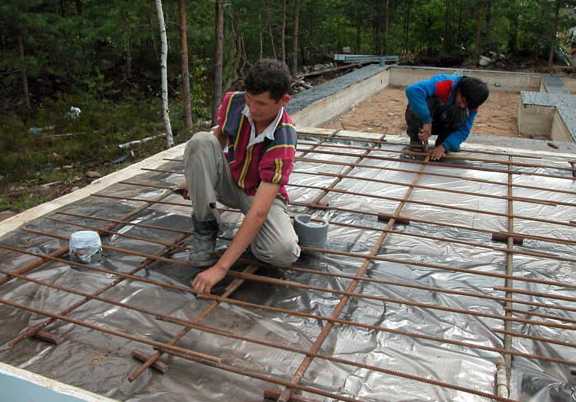

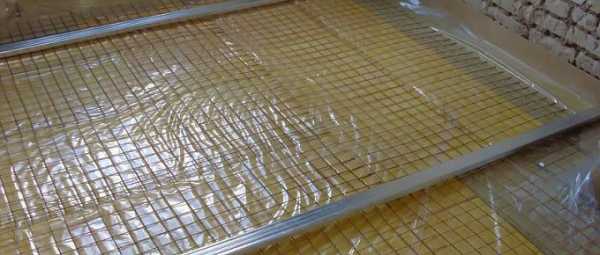

В качестве армирующих элементов можно использовать стальную сетку из прутков диаметром 4 мм. Раствор делают из цемента, песка и гравия в соотношении 1:3:4 (тощий бетон). Песок – любой только промытый. Щебень фракцией от 10 до 20 мм.

Перепад на поверхности не должен превышать 5 мм. В течение двух суток следует поверхность зажелезнить. Для этого используют жидкое стекло воду и цемент. Раствор наносят тонким слоем и втирают в поверхность, для этого рекомендуют использовать затирку.

Так как мы используем тощий бетон, то это прием помогает увеличить прочность бетона, а жидкое стекло повышает гидроизоляцию поверхности. Этот слой предназначен для укладки слоя гидроизоляции. Через 1-2 недели можно приступать к следующему этапу, а полное созревание наступит через 30-40 дней.

В последнее время этим слоем пренебрегают, так как его использовали для наклейки рубероида, как изоляционного материала.

Но в век высоких технологий на смену рубероиду пришли мембранные и пленочные гидроизоляционные материалы, которые не требует наклеивания, а их можно спокойно стелить на гравий. Если мы убираем этот слой, то процесс намного удешевляется.

Слой гидроизоляционного материала. Задача этого слоя, защита утеплителя от влаги. Можно использовать рубероид, полимерно-битумные материалы, ПВХ мембраны и полиэтиленовая пленка толщиной не меньше 0.4 мм.

В случае использования рубероида предпочтительнее настилать его в два слоя, на жидкий битум. Укладывают гидроизоляции внахлест между собой и на стены.

Между собой 10-15 см., а на стены на высоту уровня пола. Швы обязательно проклеиваем строительным скотчем. Ходить по гидроизоляционному материалу следует в мягкой обуви.

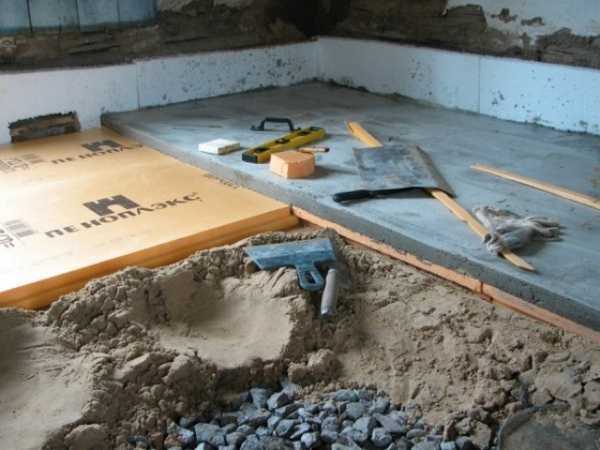

Утеплитель + слой пароизоляции. Самый лучший материал для утепления это пенополистирол экструдированный (ЭППС). Для справки ЭППС толщиной 5 см. может заменить 70 см. слой керамзита.

Но так, же можно использовать перлитобетон и опилкобетон. Листы утеплителя укладывают без стыков, таким образом, чтобы образовалась одна плоскость.

Толщина определяется в зависимости от региона, рекомендуемая толщина утеплителя 5-10 см. Некоторые используют маты толщиной 5 см., и укладывают два слоя, со смещением швов, а верхние швы проклеивают специальным скотчем.

Для того чтобы убрать мостики холода от фундамента или цоколя, утеплитель укладывают вертикально и крепят с помощью дюбелей с внутренней стороны. Специалисты рекомендуют утеплить цоколь и снаружи, одним листом утеплителя и так же закрепить дюбелями.

Сверху утеплителя следует, уложить слой пароизоляции. В качестве пароизоляционного материала лучше всего использовать ПВХ мембраны, они не поддаются процессу гниения и имеют долгий срок эксплуатации. Минус этого материала – высокая стоимость.

Хорошо себя зарекомендовала полимерно-битумная мембрана в ее состав входят полиэстер и стеклоткань. Цена у нее средняя. И самый бюджетный вариант – это полиэтиленовая пленка (в два слоя).

Главная задача пароизоляционного материала, это защита утеплителя от губительного щелочного воздействия бетонного раствора. Материал укладывают внахлест 10-15 см. и проклеиваем строительным скотчем.

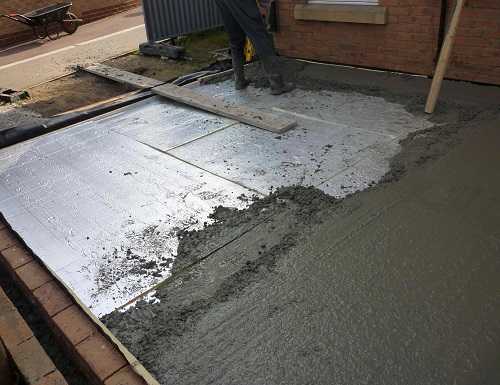

Чистовая армированная стяжка. Если вы планировали закладку коммуникаций, то самое время это сделать. Этот слой обязательно армируют. Толщина слоя должна быть 10 см.

Перед заливкой по периметру, следует проклеить демпферную ленту толщиной 1.5–2 см. Вместо ленты можно использовать полоски утеплителя.

В бетоне следует использовать наполнителями с фракциями не больше 10 мм. Для начала заливаем 5 см бетонного раствора, затем выкладываем армирующую сетку внахлест (минимум одна ячейка).

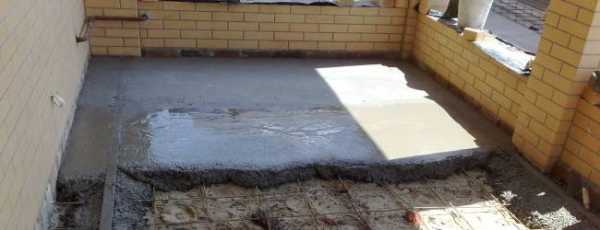

И заливают бетонным раствором до заданного уровня. Армирующие элементы можно выставлять на подставки из пластика или бетона.

Если вы формируете бетонный пол по грунту в частном доме на стадии строительства. То есть подняли цоколь, а стены еще не выкладывали, то целесообразнее использовать покупной раствор цемента, который привезет миксер и быстро зальет по всей поверхности.

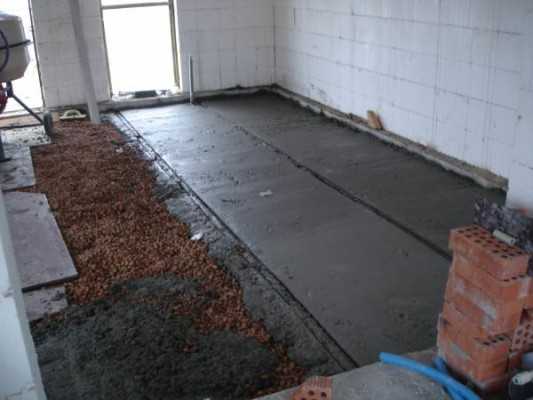

Но если у вас уже возведены стены и кровля, то для удобства делим площадь на полоски шириной 100 см. и устанавливаем маяки. Заливку производим с самого дальнего угла.

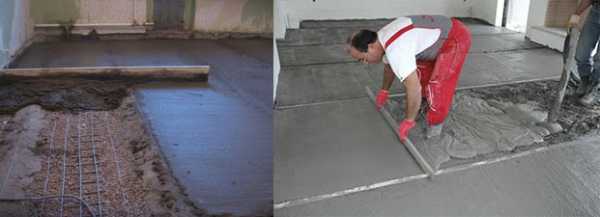

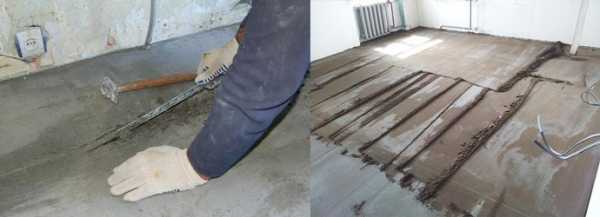

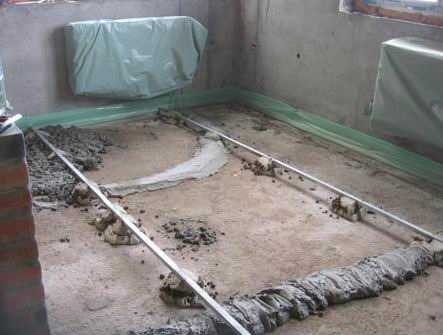

Разглаживание производим с помощью правила или виброрейки. Как только раствор подсохнет, следует удалить маяки, а полости заполнить раствором.

Весь бетонный пол следует укрыть пленкой и периодически поливать. Через месяц бетон наберет полную силу. Для заливки бетона своими руками делаю раствор следующего состава: цемент + речной песок в соотношении 1 к 3.

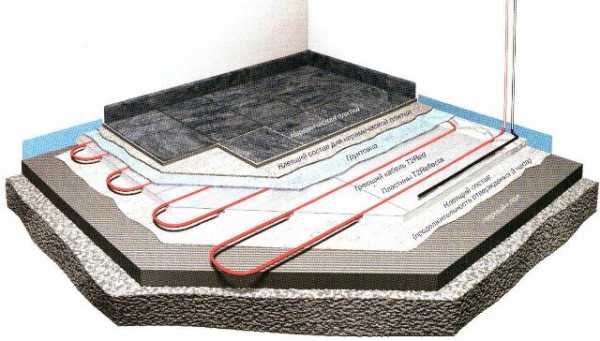

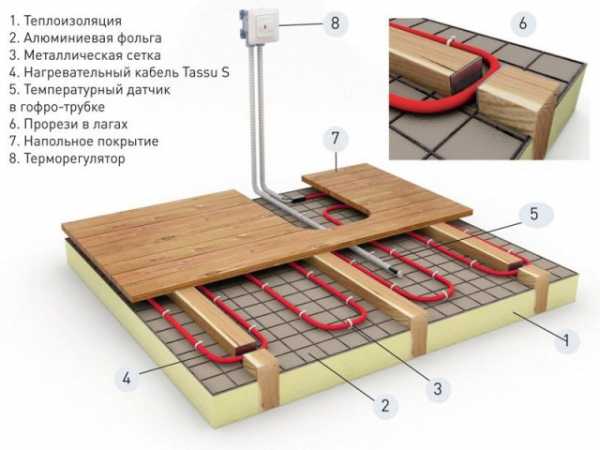

В случае применения технологии теплого пола, водяного или электрического. Обязательно следует монтировать черновую стяжку пола по грунту.

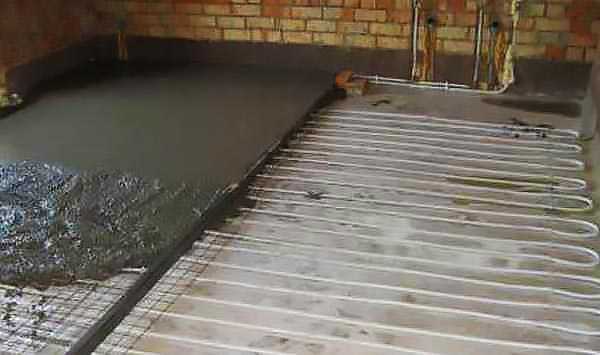

После укладки утеплителя производят закладку труб или проводов. Затем заливаем полости бетоном, укладываем армирующие элементы и продолжаем заливку бетона до заданного уровня.

Поверхность рекомендуют выровнять самовыравнивающими составами.

Технологию полы по грунту можно использовать не только в кирпичных и каменных домах, но так, же и в домах из дерева. При правильном подходе и правильных расчетах, слои не наносят вреда деревянным элементам.

Финишное напольное покрытие. Полученная бетонная поверхность подходит под любой вид чистового напольного покрытия. Все зависит от ваших предпочтений и финансовых возможностей.

Как было выше сказано сочетание компонентов, и количество слоев может быть различно. Все зависит от ваших финансов и возможностей.

Заключение

Как все мы знаем, что через пол может уходить от 20 до 30% тепла. В тех случаях, когда нет системы «теплый пол», полы должны быть максимально теплоизолированными, а это в свою очередь повышает энергоэффективность всего дома.

Хозяин частного дома получает комфорт, уют и экономию на платежах за коммунальные услуги. Полы по грунту с утеплением – это высокоэффективный и долгосрочный выбор каждого хозяина.



polsdelat.ru

Теплый пол по грунту: последовательность укладки

Планируя сделать теплый пол в доме по грунту, желательно делать конструкцию в два этапа: сначала на нижние слои залить черновую стяжку, и только после того как она вызреет, на нее уложить все остальные слои.

Дело в том, что грунт и, соответственно, все слои над ним может проседать. Даже если грунт слежавшийся, даже если трамбованный, подвижки будут. Он лежал просто, без нагрузки. Если сверху уложить пирог теплого пола, а весит она немало, начнутся просадки, появятся трещины. Может даже порвать элементы теплого пола. Тогда все деньги окажутся выброшенными на ветер. Потому и советуют специалисты сначала делать черновой пол по всем правилам, а потом сверху настилать уже водяной пол. Так намного надежнее.

Да, у многих теплый пол по грунту стоит без стяжки, и ничего не проседает. Но не у всех и не всегда. Так что хорошо подумайте. Теплый бетонный пол по грунту будет надежнее с черновой стяжкой. Если все-таки решите делать без этого слоя, установите хотя-бы два армирующих каркаса: первый под теплоизолятором, и второй в стяжке. Тогда, при тщательной трамбовке, все может неплохо простоять.

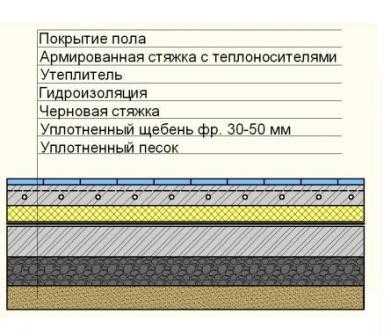

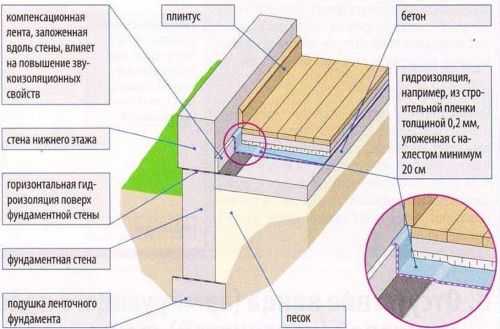

Пример пирога теплого пола по грунту

Как рекомендуют делать специалисты

Первым делом определяем уровень, до которого нужно снимать грунт. Грунт нужно снимать обязательно. Если слой гумуса или растительные остатки не убрать, они начнут разлагаться и «пахнуть». Потому, будете делать черновой пол или нет, но все лишнее убирать нужно. Тем более что плодородный слой обычно самый рыхлый, и он-то точно будет оседать и может потянуть за собой все лежащие выше слои. Лежащие ниже породы более плотные, во-первых из-за того, что испытывают большие нагрузки, а во-вторых, потому что там меньше обитает живых существ и микроорганизмов.

На весь пирог теплого пола по грунту может уйти от 20 см и больше (в некоторых регионах — намного больше). Потому начинать разметку нужно с нулевого уровня — того, где будет у вас расположен чистовой пол. Отмечаете его, а далее, считаете, насколько нужно углубиться. Желательно при этом размечать уровень каждого слоя: потом будет легче ориентироваться.

Теплый пол по грунту вполне можно сделать своими руками

Правильная конструкция теплого пола по грунту такова:

  • Снять плодородную почву, убрать весь мусор и камни. Выровнять и  утрамбовать оставшийся грунт. Это нужно сделать очень тщательно, и выверить по нивелиру. Это — основа для всех последующих материалов.
  • Слой утрамбованного песка (выровнять по уровню). Песок берут для отсыпки любой. Главное — хорошо его уплотнить и снова выровнять в уровень.

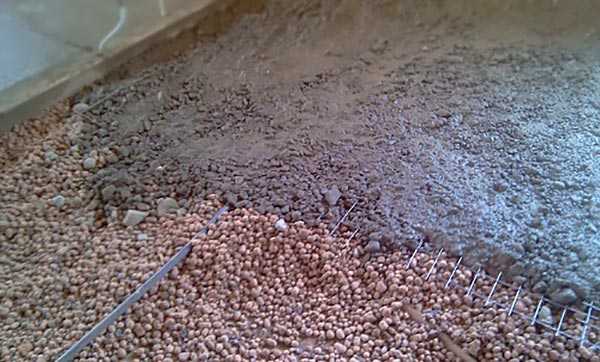

  • Слой керамзита или щебня (предпочтительнее щебень из-за меньшей теплопроводности). Фракция — небольшой или средний. Долго и настойчиво уплотняем, пока не станет почти монолитом.
  • Предварительная стяжка. Тут два варианта:
    • Пролить щебень и песок жидким раствором (песок + цемент в пропорции 2:1).
    • Залить черновую стяжку. Желательная толщина этого слоя 5-7см. И для надежности уложите армирующую сетку из металлической проволоки 3 мм, с ячейкой 10*10 см. Такой черновой пол надежнее. Он выдержит значительные нагрузки.
  • После того, как все схватиться, и бетон застынет, укладывается слой гидроизоляции. Если грунт сухой, это обычно полиэтиленовая пленка, желательно 200 мн в два слоя.
  • Пенополистирольные плиты (стыки проклеить скотчем, чтобы раствор не затекал).
  • Слой металлизированной гидроизоляции (не фольгированной, а металлизированной).
  • Крепежная система теплого пола и сами нагревательные трубки, кабели и т.п.
  • Стяжка теплого пола, желательно армированная.

О растворах и добавках для теплого пола читайте тут.

  • Последовательность слоев

Толщина всех слоев пирога теплого пола по грунту зависит от региона: чем холоднее, тем больше. На юге это могут быть 2-5 см, а вот чем севернее, тем более массивные требуются пласты. Каждый из них хорошо хорошо уплотняется и выравнивается в уровень. Использовать можно ручные трамбовки, но механические намного эффективнее.

Особенное внимание следует обратить на теплоизолятор. Рекомендуют использовать пенополистирол в плитах, плотность его не ниже 35 кг/м3. Для северных регионов это может быть и 10 см, и больше. Если толщина  теплоизоляции большая (экструзивного пенополистирола), желательно использовать два слоя плит. И укладывать их так, чтобы швы нижнего слоя перекрывались плитой, лежащей сверху. Стыки каждого слоя проклеить скотчем.

Подробнее о материалах которые рекомендуют использовать для теплого пола читайте в этой статье.

Для защиты от сырости не забудьте перед началом всех работ провести гидроизоляционные работы с фундаментом. Важно также не забыть изолировать фундамент от всей конструкции теплого пола. Нужно по периметру положить тот же пенополистирол в плитах. В общем, идея по гидро- и тепло-  изоляции такая: для снижения потерь тепла, необходимо изолировать ваш пол от всего, кроме воздуха в помещении. Тогда и отопление будет экономным, и в помещениях будет тепло.

Выбор теплоизоляции — ключевой момент в организации теплого пола

Технология процесса при высоком уровне грунтовых вод

Если подпочвенные воды расположены высоко, правильная последовательность слоев — это еще не все. Нужно как-то отвести воду.

Если глубина укладки слоев теплого пола получилась ниже, чем уровень почвенных вод, необходим дренаж. Для него еще минимум на 30см ниже необходимого уровня делаем систему для отвода воды. Желательно насыпать речной песок, но такие объемы стоят немало, так что можно использовать другие породы, но не торф или чернозем. Как вариант — вынутый грунт, перемешанный со щебнем.

При укладке теплоизоляционных плит их стыки нужно проклеить скотчем — так в щели не затечет раствор

Выбранный материал насыпается слоями по 10см, каждый из которых утрамбовывается и проливается водой. Слоев обычно делают три, но можно и больше. На утрамбованный песок или грунт со щебнем, укладываем слой геотекстиля. Это современный материал, который будет пропускать воду вниз и не даст смешиваться разным материалам. Он не повреждается насекомыми и животными, имеет высокую прочность на разрыв. Также геотекстиль дополнительно выравнивает механические нагрузки, которые будет испытывать пол.

На этом  же этапе нужно позаботиться одновременно о гидро- и теплоизоляции пола от фундамента. Можно для этих целей использовать битумную мастику или другие современные и надежные гидроизоляционные материалы и пропитки. А теплоизоляция стандартная: внутренний периметр фундамента обкладывают плитами пенополистирола.

Потом идут слои песка и щебня, а на них заливается черновая стяжка. Проливать жидким цементно-песчаным составом в этом случае нежелательно. Нужна для надежности черновая стяжка.  После ее высыхания следует нанести слой гидроизоляции. При высоком уровне подземных вод лучше использовать не полиэтилен, а наплавляемую гидроизоляцию или полимерные мембраны. Они более надежны, хоть и стоят дороже.

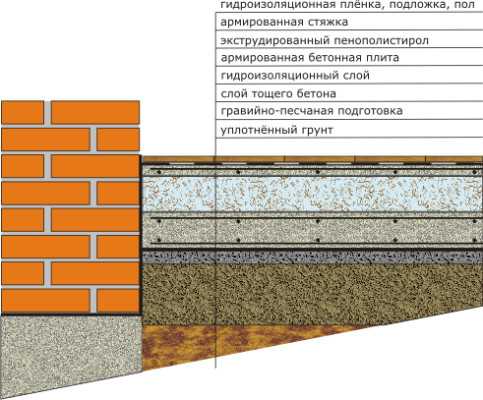

Конструкция теплого пола по грунту

Дальше, все слои, как и рекомендовано было ранее: теплоизолятор, гидробарьер с металлизированным покрытием, и крепежные элементы с трубами теплого пола (или греющими кабелями, например). Все это накрывается металлической армирующей сеткой и заливается еще одним слоем раствора. А дальше — в зависимости от используемого финишного покрытия для теплого пола.

Итоги

Теплый пол в доме по грунту — довольно сложная конструкция. Для того чтобы он был надежным, необходима черновая стяжка. Если стяжку сделать по каким-то причинам нет возможности, можно, в крайнем случае, обойтись трамбовкой слоев.

teplowood.ru

Рекомендации по устройству водяного теплого пола по грунту

водяной пол на грунт
    Содержимое:
  1. Можно ли делать водяной пол на грунт
  2. Какой «пирог» должен быть под тёплым полом
  3. Основные ошибки при монтаже водяного пола на грунт

В своем доме может понадобиться устройство водяного теплого пола по грунту. При условии соблюдения существующих СНиП, можно самостоятельно выполнить работу, начиная от подсыпки и заканчивая чистовой стяжкой, с последующей отделкой напольным покрытием.

Можно ли делать водяной пол на грунт


Пирог водяного теплого пола по грунту можно выполнить при условии использования способа монтажа системы отопления с помощью бетонной стяжки. Укладка позволяет одновременно достичь нескольких целей: изготовить черновой пол и подготовить основание под финишное покрытие.

Конструкция водяного теплого пола по грунту предусматривает проведение работ, которые обычно применяются для приготовления бетонной плиты в промышленных и жилых зданиях. Результат работы во многом зависит от достижения нескольких задач:
  • Обеспечения надежной теплоизоляции, предотвращающей промерзание пола.
  • Защита помещения от появления сырости.
  • Предотвращение растрескивания плиты спустя несколько лет эксплуатации.

Грамотная самостоятельная укладка водяного пола по грунту помогает выполнить все три задачи. Монтаж непосредственно на грунт допускается согласно СНиП.пирог водяного пола укладываемого на грунт

Какой «пирог» должен быть под тёплым полом


Схема устройства пола по грунту несколько отличается от обычного пирога, используемого для монтажа системы отопления по уже готовому основанию. Выполняются следующие этапы работ:
  • Присыпка – изначально на основание засыпается песок. Толщина слоя приблизительно 15 см. осуществляется уплотнение грунта виброплитой. Тщательная трамбовка необходима, чтобы избежать дальнейших просадок грунта. Песок утрамбовывается мокрым способом. В случае близкого расстояния до грунтовых вод, изготавливается дренажная система.
  • Слой щебня – на утрамбованный слой засыпается щебень или любой другой похожий материал. Выполняется трамбовка. Толщина слоя керамзита или щебня вместе с песком должна быть не менее 30 см.
  • схема слоев водяного пола с описанием материалов и толщины Черновая стяжка – толщина 10-15 см. Перед заливкой бетона изготавливается армирующая сетка. Если фундамент будет иметь большую площадь, обязательно изготовление компенсационных расстояний между зонами. В промежутке укладывается демпферная лента.
    Монтаж на грунтовое основание без использования отделов для компенсирования нагрузки, приводит к растрескиванию стяжки в процессе высыхания. Предотвратить появление трещин можно также воспользовавшись старым проверенным способом. После заливки стяжка накрывается пленкой и поливается водой каждый день по нескольку раз в течение недели.
  • Гидроизоляция – стелется по всей площади плиты. Концы изоляции должны находить на стены, приблизительно на 15 см. Остатки которые будут выступать после окончания работ, срезаются малярным ножом.
  • Теплоизоляция – утепление пола на грунте обязательно. В отличие от обычной стяжки, в процессе монтажа теплых полов необходимо обеспечить экран для минимизации тепловых потерь. В качестве изоляционного материала используют полистирольные плиты или пенопласт. Теплоизоляция грунта выполняется таким образом, чтобы плиты полностью закрывали поверхность стяжки, а по бокам выступали над поверхностью пола на 10-15 см. Оптимальная толщина полистирола 5-10 см.
  • Армирование и водяной контур – устройство водяного теплого пола по грунтовому основанию выполняется с применение армирующей сетки, уложенной на черновую стяжку. Арматура одновременно служит двум целям: основанием для укладки водяного контура и армирующим слоем, препятствующим разрыву финишного слоя стяжки.
  • Финишная стяжка – устройство тёплого водяного бетонного пола по грунту заканчивается чистовой цементной стяжкой. Предварительно выставляются маяки, по которым раствор стягивается и расправляется правилом. Так как финишная стяжка является основанием для напольного покрытия, предъявляются высокие требования относительно плоскости.




выравнивание песчаной подсыпки
трамбование песка виброплитой
утрамбовка песчаной подсыпки ручным катком
стяжка по грунту с армирующим слоем
гидроизоляционное покрытие
укладка пенополистирола

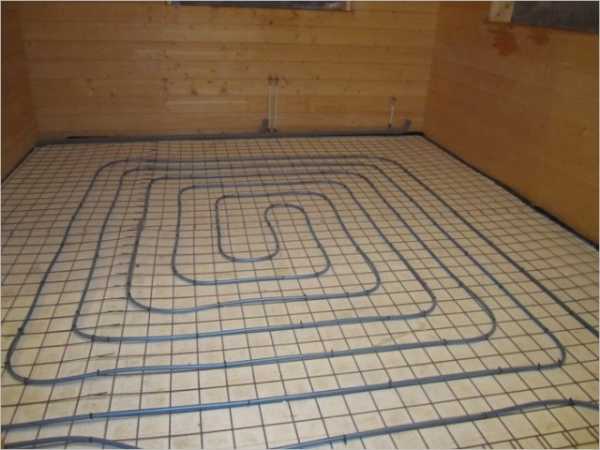

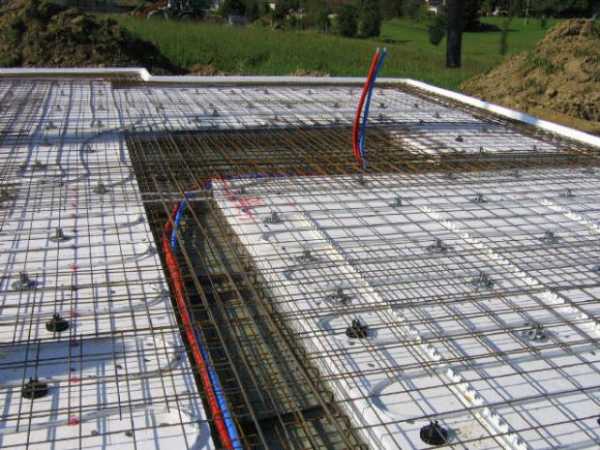

армированная сетка с закрепленным контуром труб
выравнивание стяжки
залитая стяжка

Чтобы сделать водяной пол по грунту своими руками, потребуется время от 20 дней до 1,5 месяца. Ускорить процесс монтажа можно, заказывая уже готовые цементные смеси.


Основные ошибки при монтаже водяного пола на грунт


растрескавшаяся стяжка Выполняя работы на насыпном грунте, легко допустить ошибки, приводящие к разрушению плиты в будущем. Требуется неукоснительно соблюдать поэтапное изготовление пирога водяного подогрева пола, начиная с грунта.

Оптимально было бы предварительно выполнить теплотехнический расчет, позволяющий точно определить толщины присыпки, теплоизоляции и мощность системы отопления.

Распространенными ошибками во время монтажа являются:

  • Нарушения технологии монтажа тёплого водяного пола на грунт. Отсутствие компенсационных промежутков в плите, плохо выполненные работы по трамбовке присыпки, неправильно уложенная гидроизоляция, впоследствии становятся причиной промерзания стяжки, скапливания конденсата и сырости в помещении.
  • На грунтовую основу обязательно просыпать песок перед щебнем. При этом можно использовать любой вид сырья, но оптимальным будет речной песок крупной фракции. Минимальная плотность грунта после трамбовки зависит от погодных и атмосферных условий местности и рассчитывается по специальным таблицам.

Самостоятельный монтаж водяного контура отопления на грунт используется в частных домах, гаражах, автосервисах и других зданиях. Поэтапное соблюдение правил укладки позволит выполнить все работы самостоятельно.

avtonomnoeteplo.ru

правильный пирог пола своими руками + Видео

Полы по грунту — универсальный способ устройства теплого и надежного основания в доме. И делать их можно при любом уровне грунтовых вод и типе фундамента. Единственное ограничение – дом на сваях. В этой статье мы подробно опишем все слои «пирога пола» и покажем как его организовать своими руками.

Бетонные полы по грунту, подразумевают отсутствие подвалов или зазоров для вентиляции в подполье.

Содержание статьи:

По своей сути, это многослойный пирог. Где самый нижний слой – грунт, а самый верхний – напольное покрытие. При этом слои имеют своё назначение и строгую последовательность.

Объективных ограничений для организации пола по грунту нет. Высокие грунтовые воды в этом не помеха. Единственное их слабое место – сроки изготовления и финансовые затраты. Зато на такие полы можно ставить кирпичные или блочные стены, и даже тяжёлое оборудование.

Правильный «пирог пола» по грунту

Классический пирог пола по грунту подразумевает наличие 9 слоёв:

  1. Подготовленная глина;
  2. Песчаная подушка;
  3. Щебень;
  4. Полиэтиленовая плёнка;
  5. Черновое бетонирование;
  6. Гидроизоляция;
  7. Утеплитель;
  8. Чистовая стяжка;
  9. Напольное покрытие.

Толщину каждого слоя мы преднамеренно не обозначили, дабы не ставить какие-то строгие ограничения. Ниже, будут указаны примерные величины, и влияющие на то факторы. Но сначала мы хотели бы отметить очень важный момент: уровень грунтовых вод может очень серьёзно измениться за достаточно короткий промежуток времени.

На нашей практике были случаи, когда в течении 5-7 лет, сухие полуподвалы и погреба в частных домах приходилось засыпать, ибо грунтовые воды полностью заливали подземные помещения. При этом, такое явление наблюдалось не в одном отдельном доме, а сразу в целом квартале частной застройки (40-60 домов).

Специалисты объясняют подобные явления, неправильным бурением скважин под воду. Такие действия приводят к смешиванию водоносных линз, разрыву пластов и изменению водоносных горизонтов. Причём бурить скважину могут достаточно далеко от вашего дома. Так что внимательно отнеситесь к назначению каждого слоя пирога пола по грунту и не думайте, что здесь есть лишние элементы.

  1. Подготовленная глина. Назначение этого слоя в остановке грунтовых вод. Вообще, три нижних слоя пирога пола, именно для этого и предназначены. Разумеется, если вы, снимая плодородный слой, дошли до слоя глины, то привозить и засыпать её не надо, требуется только небольшая подготовка. Но об этом в своё время.
  2. Песок. К песку особых требований нет. Можно использовать любой, например карьерный и даже не промытый.
  3. Щебень. Крупный, фракция 40-60 мм.

Эти  три слоя отвечают за отсекание капиллярного подъёма воды. Слой глины отсекает основной доступ, песок ослабляет капиллярный водоподъём и ослабляет давление верхних слоёв, а щебень не даёт возможности подниматься воде в принципе. При этом, каждый слой обязательно трамбуется. Толщина каждого слоя не менее 10 см. Иначе нет смысла его засыпать. А вот по максимальной высоте надо объяснить подробнее. Дело в том, что трамбовка чаще всего производится самодельными приспособлениями. Вес таких инструментов 3-5 пудов.

Эмпирически уже доказано, что утрамбовать слой щебня, песка или глины более 20 см. ручным инструментом невозможно. Поэтому, толщина одного из первых трёх слоёв максимально – 20 см. Но, если вам потребуется сделать пирог пола выше, то трамбовку можно проводить в два этапа. Сначала засыпают 15-20 см песка и хорошо трамбуют. Затем насыпают ещё слой такой же толщины, и снова трамбуют.

Порядок залегания слоёв глина-песок-щебень изменять нельзя. Причина здесь кроется в том, что если песок засыпать сверху щебня, то через какое-то время он просочиться сквозь него. Что в свою очередь приведёт к проседанию и разрушению слоя бетона, а затем и деформация всего пола.

  1. Полиэтиленовая плёнка. Обязательно берётся плёнка рукавом, и укладывается без разрезания. То есть, фактически будет два слоя полиэтилена. Предназначена она исключительно для того, чтобы предупредить стекание раствора из бетона в щебень.
  2. Черновое бетонирование. Минимальная толщина слоя 8 см. Песок можно брать карьерный, но обязательно промытый. А вот щебень требуется с фракцией 10-20 мм. Этот слой будет основой для финальной части пола по грунту. Рекомендуется дисперсное армирование стальной фиброй.
  3. Гидроизоляция. При правильно проведённых предварительных работах, с гидроизоляций вполне справляется обычный рубероид без присыпки. Если возникают сомнения, то можно настелить рубероид в два слоя.
  4. Теплоизоляция. Здесь рекомендуется использовать только Экструдированный ПеноПолиСтирол (ЭППС). Толщину следует определять в зависимости от региона и климатических условий. Но мы не рекомендуем применять ЭППС толщиной менее 50 мм.
  5. Финишная стяжка. В зависимости от проекта, в неё могут быть интегрированы трубы водяного тёплого пола или кабели электрического подогрева полов. Песок используется только речной. Этот слой обязательно армируют. Возможно дисперсное армирование стальной фиброй. Толщина стяжки не менее 50 мм.
  6. Напольное покрытие. Бетонные полы по грунту, организованные в частном доме таким способом, не имеют ограничений по использованию напольного покрытия.

Вам будет интересно: Обзор самых популярных утеплителей для пола.

Устройство пола по грунту своими руками

Перед началом работ рассчитывают глубину выемки грунта. Расчёт ведётся в обратной последовательности. То есть, за ноль берётся порог входной двери. Затем начинают суммировать толщину каждого слоя. Например:

  • Линолеум – 1 см;
  • Финишная стяжка – 5 см;
  • Утеплитель – 6 см;
  • Черновая стяжка – 8 см;
  • Щебень – 15 см;
  • Песок – 15 см;
  • Подготовленная глина – 10 см.

Общая глубина получилась 60 см. Но учтите, что мы брали минимальные значения. А каждое строение индивидуально. Важно: к полученному для вас результату добавьте 5 см глубины.

Выемку грунта производят на расчетную глубину. Разумеется, что плодородный слой будет снят, но не всегда внизу может оказаться глина. Поэтому мы опишем процесс организации пирога пола по грунту полностью.

Перед тем, как засыпать слои, нарисуйте мелом,  на всех углах фундамента отметки уровней с шагом 5 см. Они облегчат задачу по выравниванию каждого слоя.

Утрамбовка грунта

Для этих целей сгодится любая глина. Она рассыпается ровным слоем, а перед трамбовкой обильно увлажняется водным раствором жидкого стекла. Пропорции раствора 1 ч. жидкого стекла и 4 ч. воды.

Для утрамбовки первых трёх слоёв можно использовать полутораметровый обрезок бруса 200х200. Но процесс будет более качественным, если вы сделаете специальное приспособление. Для этого, к полутораметровому отрезку металлической трубы, Т-образно приваривают кусок швеллера. Нижняя часть швеллера не должна иметь площадь более 600 см2 (20 на 30 см). Для утяжеления трамбовки, в трубу засыпают песок.

Утрамбованный слой подготовленной глины хорошо смачивают цементным молочком. Для его приготовления 2 кг цемента растворяют в 10 л воды. Следите за тем, чтобы на поверхности глины не образовывалось луж. То есть, она должна быть достаточно ровной.

Практически сразу после соприкосновения цемента с жидким стеклом начинается химический процесс кристаллизации. Проходит он достаточно быстро, но в течении суток не следует ни как нарушать кристаллообразование. Поэтому не ходите по глине, а лучше оставьте на сутки работу для технологического перерыва.

Основные слои «пирога пола»

Песок. Через сутки следует приступать к засыпке песка. При этом, постарайтесь не ходить по первому слою. Насыпьте песок, и наступайте не него. Химические процессы между жидким стеклом и цементом будут идти ещё неделю-полторы. Но доступ воздуха для этого уже не нужен, а вода присутствует в глине. Насыпав слой 15 см, смело наступайте на него и трамбуйте.

Щебень. Ровным слоем рассыпается по поверхности песка и также трамбуется. Уделите внимание углам. Очень важно, чтобы после утрамбовки поверхность была максимально ровной.

Полиэтиленовая плёнка. Укладывается внахлёст 10 см и проклеивается скотчем. Допускается небольшой, 2-3 см загиб на стены. Ходить по плёнке можно в мягкой обуви с предельной осторожностью. Помните, что полиэтиленовая плёнка, это не гидроизоляция пола, а только технологический слой для предотвращения стекания цементного молока в щебень.

Черновое бетонирование. Готовится «тощий бетон» в следующей пропорции: цемент М500 – 1 ч + песок 3 ч. + щебень 4 ч. Для дисперсного армирования следует добавить стальную фибру из расчёта 1 кг. фибры на 1 куб бетона. Постарайтесь выровнять свежезалитый раствор, ориентируясь по угловым меткам. На более ровную поверхность, впоследствии будет удобнее укладывать слои гидроизоляции и утеплителя.

Через 48 часов после заливки, бетон надо зажелезнить. Для этого потребуется раствор жидкого стекла в воде (1:10) и цемент. Сначала раствором проходят по всей поверхности. Можно валиком, а можно использовать пульверизатор. Затем тонким слоем опудривают бетон и тут же начинают втирать в цемент в поверхность. Удобнее всего это делать затиркой.

Эта процедура на порядок повышает прочность бетона, а в сочетании с жидким стеклом делает его максимально гидроизолированным. Бетон будет созревать в течении полутора месяцев, но к следующему этапу работу можно приступить уже через неделю.

Утепление и гидроизоляция

Для создания гидроизоляционного слоя, поверхность пола очищают и обрабатывают жидким битумом. Рубероид настилают внахлёст, с припуском 3-5 см. Стыки тщательно пропаивают с помощью строительного фена. Припуск на стены 5 см. ВАЖНО: Следите за прилеганием рубероида к углам, не оставляйте пустот. Второй слой рубероида укладывают со смещением на половину ширины рулона. Во время работ по гидроизоляции, ходить по поверхности лучше всего в обуви с мягкой подошвой (кеды, калоши).

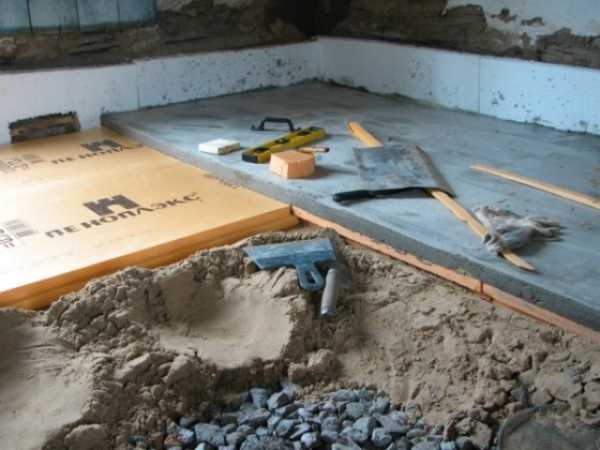

Для теплоизоляции, самый лучший вариант – экструдированный пенополистирол. Слой ЭППС толщиной 5 см, заменяет 70 см. керамзита. А дополнительно, у ЭППС практически нулевой коэффициент водопоглощения и довольно высокая прочность на сжатие. Мы рекомендуем укладывать ЭППС толщиной 3 см в два слоя. При этом, укладка верхнего слоя выполняется со смещением. Такой способ гарантирует отсутствие мостиков холода и повышает теплоизолирующие свойства пирога пола. Стыки между плитами ЭППС проклеивают специальным скотчем.

Правильная теплоизоляция пирога пола исключительно важная составляющая для энергоэффективность всего дома в целом. Через полы уходит до 35% тепла! Даже если полы не будут сами производить тепло (теплые полы), то они должны быть максимально термоизолированы. Это позволит экономить на отоплении в дальнейшем довольно внушительные суммы.

Стяжка пола

Вдоль помещения проклеивают демпферную ленту, толщиной 15-20 мм. При этом нижнюю часть обязательно приклеивают к плитам ЭППС. Для армирования пола по грунту в жилых помещениях используют кладочную сетку с ячейками 100х100 мм. Толщина проволоки 3 мм. Сетку необходимо расположить на подставках таким образом, чтобы она оказалась примерно в середине слоя стяжки. Для этого её укладывают на специальные подставки. Но можно на обычные пробки от ПЭТ бутылок.

Установка маяков возможна, но в сочетании с арматурной сеткой, это создаст достаточно громоздкую и чрезвычайно непрочную конструкцию. Ведь если жёстко крепить сетку, это потребует дополнительных затрат на крепёж и потребуется нарушать целостность ЭППС. А если арматуру не фиксировать, то она может легко изменить уровни маяков. Поэтому будет удобнее залить этот слой и затем выровнять его самовыравнивающейся стяжкой.

Для финишной стяжки раствор разводят в пропорции 1 ч. цемента М500 + 3 ч. речного песка. Работы проводят оперативно. Для  грубого выравнивания поверхности, можно ориентироваться на угловые отметки.

После заливки финишной стяжки, ей надо дать набраться прочности в течении 3-5 дней. При толщине 5 см, срок созревания этого слоя составит 4-5 недель. В течении этого времени, требуется регулярное смачивание поверхности водой.

Подробнее: стяжка пола своими руками — подробная инструкция с Видео.

Ускорение процесса гидратации цемента недопустимо! Примерно через месяц, можно проверить степень готовности. Для этого, вечером берут рулон сухой туалетной бумаги, кладут его на пол и закрывают сверху кастрюлей. Если утром, туалетная бумага будет сухой, или чуть-чуть влажноватой, то слой уже готов. Можно выравнивать пол самовыравнивающейся стяжкой.

Самовыравнивающуюся стяжку разводят по инструкции от производителя и заливают на поверхность бетонного пола. При скрупулёзном выполнении работ, перепады высот не превышают 8-10 мм. Поэтому самовыравниющейся стяжки требуется минимальное количество. Сохнет она довольно быстро. И уже через 1-2 дня пирог пола по грунту будет полностью готов к укладке напольного покрытия.

Полезная статья? Добавьте к себе в закладки!

po-polu.ru

Водяной теплый пол по песку. Теплый бетонный пол по грунту — советы профессионала

Устройство тёплых полов по грунту, позволяет получить надёжное и долговечное напольное покрытие. Есть несколько вариантов конструкций, выбор делается исходя из следующих факторов:

  • Грунтовые воды — уровень залегания;
  • Наличие теплоносителя;
  • Эксплуатационные нагрузки.

Конструкция пола

Если воды залегают выше двух метров, то конструкция бетонного пола по грунту , будет состоять из песчано-щебёночной смеси, накрытой полиэтиленом, поверх которой делается черновая стяжка, накрываемая рубероидом и утеплителем. Верхние слои представлены чистовой стяжкой, армированной сеткой и аналогичным покрытием. Если наблюдается низкий уровень грунтовых вод (> 2 метров), то конструкция претерпевает изменения. После предварительной трамбовки грунта, делается заливка, которая состоит из песчано-щебёночной смеси, дополнительно скреплённой раствором. Поверх укладывается утеплитель, заделываемый чистовой стяжкой и таким же покрытием.

Основные элементы пирога

Конструкция, носит название пирог бетонного пола по грунту , именно его обустройству необходимо уделить особое внимание. Грунт, служащий основой для напольного покрытия, следует тщательно уплотнить. Предусмотрено несколько слоёв подсыпки из щебня и песка, каждый из них имеет толщину 10см.

Внимание! Подсыпка будет предохранять покрытие от капиллярной влаги.

Надо использовать крупный щебень (фракция 50мм), а также речной песок, следует тщательно утрамбовать слои подсыпки.

Состав так называемого «пирога»

Черновая стяжка делается поверх подсыпки, она кладётся на плёнку и имеет толщину 7см, приветствуется её армирование. Здесь необходимо использовать мелкий щебень (фракция 10мм) и тот же, речной песок. Если имеет место, низкое залегание грунтовых вод, то делается заливка. Специально подготовленным раствором заливается подсыпка, при этом нет нужды использовать полиэтилен. Гидроизоляция бетонного пола по грунту делается с использованием рубероида, укладываемого двумя слоями. Утеплитель пола изготавливается из пенопласта, плотность этого материала, должна быть не меньше 30кг/м 3 .

Особое внимание уделяется чистовой стяжке, она имеет толщину до 10см. Здесь используется мелкий щебень (фракция 10мм) и речной песок, этот слой надо обязательно армировать, так как поверх него будет чистовое покрытие.

Технология укладки пола по грунту


Надёжность и долговечность напольного покрытия, зависит от соблюдения технологии. Первоначально выравнивается основание, необходимо определить нулевой уровень, до которого и будет заливаться бетон. Поверхность очищается, а затем грунт тщательно трамбуют, толщина бетонного пола по грунту составляет 30 см, следовательно, надо удалить такой же слой земли. Теперь можно засыпать гравий, он заливается водой и трамбуется, поверх него сыплют песок, а затем щебень. Уплотнив основание, оно опять же, засыпают слоем песка, который выравнивается и трамбуется.

Внимание! Многослойное основание, обязательно выравнивается в горизонтальной плоскости.

Гидроизоляция и теплоизоляция


Теперь можно обустраивать гидроизоляцию, первым делом стелется плёнка, важно чтобы её толщина была минимум 200 микрон. Материал раскладывается вдоль всего периметра, его края выводятся над нулевым уровнем, листы кладутся внахлёст, а стыки герметизируются скотчем. Теплоизоляционный слой, можно сделать из нескольких материалов:

  • Керамзит;
  • Пенопласт;
  • Базальтовая вата;
  • Пробка;
  • Влагостойкая фанера.

Чтобы основание приобрело дополнительную прочность, надо его армировать, сделать это можно при помощи металлической сетки. Необходимо уложить каркас на трёхсантиметровую по

piorit.ru

Устройство теплых полов по грунту: из дерева, бетонные

У теплого пола по грунту есть свои достоинства и недостатки Если дом строится для периодического проживания (дача, охотничий домик) на сыром грунте и в холодном климате, то лучше устроить деревянные полы по грунту над подпольем, в других случаях устройство теплых полов по грунту в виде слоеного «пирога» с двумя бетонными стяжками – черновой и чистовой – будет более предпочтительным. Бетонный пол по грунту будет хорош на террасе, веранде, в гараже или в подвале, а пол из дерева по грунту над подпольем предпочтительнее устраивать под жилыми помещениями. Бетонные полы по грунту обойдутся дешевле деревянных полов над подпольем.



Слои "пирога" бетонного пола по грунту

Такой пол расположен внутри фундамента дома (обычно, ленточного) и лежит прямо по земле.

Конструктив пола из дерева над подпольем может быть изменен в зависимости от характеристики грунта

Перечислим и раскроем все основные слои «пирога» бетонного пола по грунту снизу вверх:

Также читайте материалы:

  1. Уплотненный грунт, являющийся основанием для пола. Он должен быть очищен от естественного травянистого покрова и уплотнен при помощи механической виброплиты до высокой степени уплотнения.
  2. Подсыпка из песка или песчано-гравийной смеси (ПГС). Для нее берут крупнофракционный щебень (30 – 50 мм) или керамзит, обычный речной или овражный песок. Подсыпку также должна быть плотно утрамбована.
  3. Гидроизоляционная пленка (мембрана). Ее задачей является не только отсечение капиллярной влажности подсыпки, но и предотвращение утечки воды из вышележащей черновой стяжки. Это гарантия сохранения прочности и марки заливаемого слоя бетона.
  4. Черновая (подстилающая) бетонная стяжка, которую рекомендуется делать армированной. Щебень для нее берут мелкофракционный (5 – 10 мм), а песок только речной (не карьерный!). В упрощенном варианте вместо стяжки выполняют проливку жидким раствором подсыпки до достижения равенства толщин слоев проливки и подсыпки.
  5. Пароизоляционная мембрана. Ее укладывают под слой утеплителя для предотвращения проникновения в него водяных паров снизу из черновой стяжки и одновременного обеспечения вентиляции его объема через пропускающую воздух мембрану.
  6. Слой утеплителя из экструдированного пенополистирола (ЭППС) или пенопласта с толщиной, зависящей от климата региона.
  7. Гидроизоляционная пленка (мембрана) под чистовую стяжку.
  8. Чистовая армированная стяжка, включающая щебень мелкофракционный (5 – 10 мм) с речным песком.
  9. Чистовой пол с любым напольным покрытием.

Уплотненный грунт, являющийся основанием для пола

Достоинства бетонного пола по грунту

  • Такой пол не нуждается в расчете несущей способности, поскольку нагрузка от него давит прямо на грунт, не нагружая фундамент. Конструкция его может подвергаться самостоятельным изменениям, например, с целью увеличения толщины утеплителя.
  • Он защищает дом от холода, поскольку грунт под ним всегда имеет положительную температуру. Поэтому слой утеплителя для него может быть тоньше, чем для пола из дерева над подпольем. Трубы канализации и водопровода, проложенные в земле под бетонным полом, не нуждаются в утеплении.
  • Может выполняться из различных видов утеплителя и гидроизоляции. Так, вместо ЭППС можно применять дешевый керамзит, а вместо гидроизоляционной мембраны можно взять рубероид.

Гидроизоляционная пленка (мембрана). Ее задачей является не только отсечение капиллярной влажности подсыпки, но и предотвращение утечки воды из вышележащей черновой стяжки

Недостатки бетонного пола по грунту

  • Монтаж труб водопровода и канализации нужно выполнять в два этапа: до нулевой отметки перед выполнением бетонирования пола, и выше нее.
  • Очень дорогой ремонт водопровода из-за необходимости разбивать стяжку и разбирать слои полового «пирога».

Чистовая армированная стяжка, включающая щебень мелкофракционный (5 – 10 мм) с речным песком

Бетонный пол по грунту (видео)

Устройство деревянного пола по грунту над подпольем

Такой пол с воздушной прослойкой между ним и грунтом в 10 – 15 см целесообразен на влажном грунте с глубиной грунтовых вод до двух метров в холодном климате. О водяном теплом поле расскажет эта статья.

Чистовой пол с любым напольным покрытием

Увеличение воздушной прослойки свыше указанной величины повысит и теплопотери, а уменьшение ухудшит вентиляцию.

Устройство такого пола включает следующие этапы:

Подготовка грунта

  • срез плодородного верхнего грунта;
  • засыпка другого грунта вместо плодородного слоя;
  • утрамбовка грунта с проливанием водой до получения слоя с толщиной 1520 см;
  • подсыпка песчано-гравийной смеси и последующая тщательная ее утрамбовка;
  • нанесение на полученное основание известково-щебневого состава или смеси строительного мусора, шлака и кирпичного боя.

Конструктив пола из дерева над подпольем может быть изменен в зависимости от характеристики грунта. Между слоями насыпного грунта и песчано-гравийной посыпки при повышенной влажности грунта требуется укладка дополнительного гидроизоляционного материала в виде рубероида или полиэтиленовой пленки в два слоя, или же слоя глины. О поле с подогревом можно прочесть здесь.

Устройство столбиков под лаги

  • Они делаются с выдержкой необходимого расстояния между ними в 0,7 – 1,0 м.
  • Под каждый столбик вырывают ямку размером 20х20х40 см, днище ее присыпают песком и щебнем, вставляют несколько стержней арматуры и заливают бетонный раствор.
  • После его застывания укладывают на полученные основания столбики из 2 – 3-х обожженных красных кирпичей высотой, на которые укладываются лаги.
  • На столбики битумной мастикой наклеивают толь или рубероид в два слоя для гидроизоляции, на рубероид также на мастике крепят обработанные антисептиком деревянные бруски.

Укладка лаг

Лаги из деревянного бруса толщиной 40 – 45 мм предварительно обрабатываются антисептиком. Стыки ихдолжны лежать над столбиками. Крайние лаги располагают с промежутком в 2 – 3 см до стен. Лаги допускается укладывать с неровностью по горизонтали до 3 мм.

Бетонные полы по грунту обойдутся дешевле деревянных полов над подпольем

Монтаж (засыпка) утеплителя

На слой гидроизоляционного материала (рубероид, полиэтиленовая пленка), уложенный между столбиками с нахлестом и с заходом на столбики, укладывается (минвата, ЭППС) или засыпается (опилки, керамзит) слой утеплителя.

Устройство напольного покрытия

На лаги укладываются доски, которые крепятся к ним гвоздями. Доски плотно прижимаются одна к другой. При желании делается двойной пол, сначала настилается черновой пол из необрезных досок, затем укладывают слой гидроизоляции и далее чистовой пол из шпунтовой доски.

Вместо лагов в конструкции деревянного пола над подпольем могут использоваться деревянные балки сечением 100 х 200 мм, которые своими концами, обернутыми рубероидом, вставляются в пазы в противоположных стенах.

Как видно, у двух основных вариантов выполнения теплого пола по грунту есть свои достоинства и недостатки. Выбирать же, как всегда, придется домовладельцу. Надеемся, что наша статья Вам в этом поможет.

polaremont.ru

Пол по грунту - какую технологию монтажа выбрать?

При строительстве частных домов для обустройства полов часто используют две разные технологии. Обычно пол по грунту заливают монолитной цементно-песчаной стяжкой либо укладывают на грунтованное основание систему лаг и монтируют деревянный настил. Какой вариант лучше? Когда специалисты рекомендуют делать деревянные полы, а когда укладывать бетон? Обо всем этом подробнее.

Существующие варианты

Изготовление бетонного пола

Очень часто при строительстве частного дома основой для пола на первых этажах и в подвальных помещениях служат обычные земляные грунты. Полы в данном случае можно сделать двумя способами:

  1. Выполнить бетонирование.
  2. Установить систему лаг и настелить на них деревянное основание.

Первый тип пола обычно используется в технических комнатах — санузлах, ванных, подвальных помещениях и гаражах. В жилых комнатах делают деревянный настил. Выполнять в них бетонирование пола можно только в теплых регионах. Но в любом случае у обоих вариантов начало обустройства пола будет одинаковым. И для бетонного, и для деревянного основания необходимо соорудить специальную подложку — без нее конструкция пола по грунту будет некачественной.

Особенности технологии бетонирования

Устройство бетонного пола по грунту отличается от других технологий тем, что количество слоев подсыпки зависит от уровня пролегания грунтовых вод. Перед тем как начать его монтаж, специалисты рекомендуют ознакомиться со следующими рекомендациями:

  1. Замер уровня грунтовых вод обязателен. Он осуществляется методом точечного бурения в нескольких зонах участка.
  2.  Если грунтовые воды находятся ближе двух метров от нижней части основания, придется выполнять многослойную подсыпку и укладывать надежную гидроизоляцию. Если же они располагаются ниже двухметрового уровня, подсыпку из щебня и речного песка делать не нужно, что будет большой экономией.
  3.  Если на бетонную стяжку планируется укладывать систему теплого водяного пола, между стенами дома и бетонной стяжкой нужно сделать температурный зазор в 2 см. Он предотвратит растрескивание стяжки и ее дальнейшее повреждение.
  4.  Если при последующей эксплуатации бетонного основания планируется нагрузка на него, превышающая 200 килограммов на квадратный метр, нужно будет выполнить дополнительное армирование стяжки. Для этого специалисты рекомендуют использовать металлическую проволоку диаметром 4 мм.

Варианты бетонирования

Существует несколько схем бетонирования по грунту.

Схема с гидроизоляцией

  • Грунт утрамбовывается.
  • Выкладывается подушка из речного песка толщиной 30 см.
  • На нее высыпается дробленый щебень.
  • Поверх щебня расстилается полиэтиленовая пленка не тоньше 30 микрон.
  • Затем выполняется черновая бетонная стяжка.
  • После ее полного высыхания поверх укладывается слой рубероида.
  • Далее идет теплоизоляционный материал — минеральная вата, экструдированный пенополистирол или керамзит.
  • Выполняется чистовая армирующая цементно-песчаная стяжка.
  • Укладывается финишное напольное покрытие.
  • Грунт снова утрамбовывается.
  • Поверх укладывается подушка очищенного песка.
  • Расстилается полиэтилен.
  • Выполняется армированная бетонная стяжка.
  • Укладывается утеплитель.
  • На него стелется чистовое напольное покрытие.
  • Утрамбовывается грунт.
  • Выстилается полиэтилен.
  • Укладывается черновая стяжка.
  • Поверх нее утеплитель.
  • Снова армирующая стяжка.
  • Напольное покрытие.

Схема, используемая при низком уровне грунтовых вод

Устройство фундамента и пола

Схема без подсыпки

При возведении домов в суровом российском климате специалисты рекомендуют использовать следующую схему. Утрамбовка грунта -> сооружение подушки из песка, щебня и гравия -> гидроизоляция и утепление -> армирование -> бетонная стяжка.

Этапы монтажа

Начинать работу и укладывать бетонный пол по грунту можно только тогда, когда полностью возведены стены, сверху уже закрыта крыша, а погодные условия позволяют стяжке хорошо высохнуть. Работы начинаются с замера основания и установки разметки. При помощи строительного уровня определяется «0» — наименьшая точка основания. Она отмечается у порога от низа будущего дверного проема. Отсюда необходимо углубиться в грунт на метр. От найденной точки и пройдет линия основания.

Обратите внимание! Несложное приспособление поможет очертить периметр нулевой отметки. Для этого нужно воспользоваться уровнем, вбить в углы периметра гвозди и натянуть между ними шнур.

После проведения разметки можно приступать к сооружению основания, на которое лягут монолитные полы по грунту.

Подготовка основания

Подготовка конструкции для заливки

Сначала убирается весь строительный мусор и до нулевой отметки удаляется слой грунта. После того как будет снято 30–35 см, обнажившаяся поверхность утрамбовывается. Сделать это можно виброплитой либо обычным деревянным столбом, сбоку которого приделаны ручки. Опытные мастера советуют для облегчения процесса грунт хорошо полить водой. После полива и утрамбовки основание должно хорошо просохнуть. Поэтому лучше бетонирование пола проводить летом. Поверх готовой площадки укладывается песчано-гравийная подушка. На дно основания засыпается слой гравия толщиной 30 см, тщательно разравнивается и снова утрамбовывается. Поверх гравия укладывается песок слоем 30 см. Он также разравнивается, поливается водой и хорошо утрамбовывается.

Обратите внимание! Контролировать высоту засыпки помогают деревянные колышки нужного размера. Они выставляются по углам периметра. После засыпки очередного уровня колышки убираются.

Поверх песка идет слой щебня 15 см, а затем сверху снова засыпается слой песка 15 см. При укладывании слоев необходимо следить за тем, чтобы каждый ложился в строго горизонтальной плоскости. Контролировать это помогает строительный уровень.

Гидроизоляция и утепление

Следующий этап — установка защитного слоя и утеплителя. Пленка предотвратит потерю влаги из цементно-песчаного раствора. А утеплитель не даст теплу уходить из комнаты через пол. Так что к этому этапу нужно относиться предельно ответственно. В качестве гидроизоляции можно использовать обычную полиэтиленовую пленку, но ее толщина не должна быть меньше 30 микрон. Этот рулонный материал укладывается на основание внахлест так, чтобы полиэтилен на 15–20 см заходил на стены. Стыки между листами пленки скрепляются строительным скотчем. Поверх нее укладывается утеплитель. В качестве него могут выступать совершенно разные материалы. Чаще всего используются мелкофракционный керамзит, базальтовая или минеральная вата, экструдированный пенополистирол. Реже — пробка, рулонный изолон и перлит. А все потому, что последняя группа материалов стоит немного дороже первой.

Армирование

Двойное армирование

Бетонные полы в доме, уложенные по грунту, должны быть прочными и жесткими. Сделать стяжку такой помогает армирование. Если поверх утеплителя уложить металлическую сетку, сотканную из проволоки диаметром 4 мм, она после заливки останется внутри и станет надежным укрепляющим слоем. Сетка крепится при помощи колышков.

Монтаж опалубки

Перед монтажом стяжки необходимо соорудить деревянную опалубку. Делается она из обычного бруса и устанавливается между специальными направляющими, четко выровненными строительным уровнем. От правильного монтажа опалубки зависит качество заливки бетона. Если деревянные элементы заранее обработать каким-нибудь маслом, их затем без особого труда можно будет извлечь из бетонной заливки.

Рецепт приготовления бетона

После того как все предварительные работы будут завершены, начинается процесс заливки бетона. Раствор готовится по следующему рецепту:

  • Одна часть цемента.
  • Две части хорошо очищенного песка.
  • Четыре части мелкого щебня.
  • Полчасти воды.

Из перечисленных ингредиентов замешивается однородная смесь. Она сразу же выливается на пол и разравнивается правилом. Процесс заливки пола должен быть непрерывным, поэтому проводить его целесообразно в несколько рук с применением бетономешалки. После заливки пола еще не застывшая смесь утрамбовывается вибратором. Он убирает пустоты, которые могут возникнуть в растворе. После заливки пол необходимо правильно высушить и дать бетону набрать силу. В отличие от описанной технологии, деревянные полы укладываются совсем другим способом. Каким? Давайте разбираться вместе.

Деревянный настил

Правильная укладка лаг

Укладывать деревянные полы по грунту необходимо таким образом, чтобы между основанием пола и ими оставалось теплое вентилируемое подполье. Его высота может колебаться, но должна быть не ниже 15 см и не выше 20 см. При меньшей высоте ухудшается вентиляция пола, а при большей увеличиваются потери тепла. Проще и дешевле всего устанавливать деревянный настил на кирпичные опоры. Их монтаж проводится по следующей схеме:

  • Создается подложка, и выполняется бетонная стяжка. На рыхлом грунте подложку лучше возводить из щебня, пропитанного битумом. Он засыпается на 5 см и плотно утрамбовывается в грунте.
  •  Затем производится разметка, указывающая расположение кирпичных тумбочек, и заливается цементное основание, на которое потом встанет кирпичная кладка. После окончательного отвердения стяжки начинается возведение кирпичных тумбочек.

Обратите внимание! Для их создания нельзя использовать силикатный кирпич и искусственный камень.

  • Поверх кирпичных опор укладываются два слоя рубероида. Они обеспечат необходимую гидроизоляцию. Кирпичные тумбы становятся опорами для лаг. Деревянный брус укладывается продольно, затем скрепляется по периметру поперечными перекладинами. Между магами крепятся угольники, которые станут опорой для чернового основания.
  •  Черновой пол собирается из подручных материалов, отработанных досок или фанеры. Поверх  расстилается слой пароизоляционной мембраны. Ею обматывается все подполье таким образом, чтобы между лагами сформировались ровные ниши. В них укладывается любой рулонный утеплитель либо плиты пенополистирола или пенопласта. В качестве утеплителя часто используется керамзит. Поверх утеплитель снова накрывается пароизоляционной пленкой.
  •  Следующий шаг — укладка деревянного настила либо фанеры. На фанере можно размещать все, что угодно — ламинат, линолеум, ковролин.

Обобщение по теме

Как видите, пол в частном доме можно укладывать по-разному. Деревянный настил используется тогда, когда монтаж бетонного основания проводить не рекомендуется. В каких случаях нельзя делать бетонирование? Когда очень близко к земле подходят грунтовые воды. Нельзя бетонировать пол в местах повышенной сейсмической опасности, не рекомендуется делать цементно-песчаную стяжку на рыхлый грунт и на грунт с большой глубиной промерзания. Бетонный пол хорош в технических помещениях. В жилых комнатах будет гораздо теплее, если использовать деревянный настил. При наличии всех перечисленных ограничений лучше применять систему деревянных лаг. Надеемся, подобные рекомендации помогут многим определиться и выбрать наиболее подходящую технологию устройства пола по грунту.

Автор: Руслан Васильев

Поделиться материалом:

Комментарии и отзывы к материалу

polmechty.ru
