Бетонные лотки для кабеля


Лотки кабельные (ЛК)

УСЛОВНОЕ ОБОЗНАЧЕНИЕ: ЛК 75.30.30 ЛК – лоток кабельный 75 – длина 30 – ширина

30 – высота

Область применения:

ХАРАКТЕРИСТИКИ Лотки кабельные (ЛК):

Наименование Размеры, мм Масса,кг Объём,м3 Цена,руб Длина - l Ширина - b Высота - h
Лотки кабельные (ЛК)
ЛК 75.30.3074028028080*528
ЛК 75.30.45740280430130*910
ЛК 75.45.30740430280120*720
ЛК 75.45.45740430430 150*950
ЛК 75.45.60740430580200*1320
ЛК 75.60.30740580280130*800
ЛК 75.60.45740580430180*1180
ЛК 75.60.60740580580230*1520
ЛК 75.60.90740580880380*2508
ЛК 75.90.45740880430230*1430
ЛК 75.90.60740880580280*1620
ЛК 75.90.90740880880430*2840
ЛК 75.120.457401180430340*2240
ЛК 75.120.607401180580400*2320
ЛК 75.120.907401180880500*3300
ЛК 75.120.12074011801180680*4490
ЛК 75.150.457401480430400*3170
ЛК 75.150.607401480580450*2600
ЛК 75.150.907401480880630*3650
ЛК 75.150.12074014801180780*5150
ЛК 75.180.607401780580600*3950
ЛК 75.180.907401780880730*4234
ЛК 75.180.12074017801180950*5510
ЛК 75.210.907402080880880*5680
ЛК 300.30.452990280430500*3300
ЛК 300.45.302990430280450*2880
ЛК 300.45.602990430580800*5120
ЛК 300.60.602990580580880*5630
ЛК 300.60.9029905808801480*10200
ЛК 300.90.452990880430900*5940
ЛК 300.90.6029908805801130*6780
ЛК 300.120.45299011804301350*7830
ЛК 300.120.60299011805801550*9300
ЛК 300.120.1202990118011802700*16200
ЛК 300.150.45299014804301630*9780
ЛК 300.150.60299014805801850*11100
ЛК 300.150.90299014808802500*15000
ЛК 300.150.12029901480
1180
3130*18780
ЛК 300.180.60299017805802400*14400
ЛК 300.180.90299017808802900*17980
ЛК 300.180.1202990178011803780*22680
ЛК 300.210.90299020808803450*21900
ЛК 300.30.30-129902802803300,132000
ЛК 300.45.45-129904304306000,243240
ЛК 300.60.30-129905802805300,212800
ЛК 300.60.45-129905804306800,273400
ЛК 300.60.60-129905805808800,35
3400
ЛК 300.60.90-1299058088014800,593400
ЛК 300.90.45-1;329908804309000,363800
ЛК 300.90.60-1;3299088058011300,454500
ЛК 300.90.90-1;3299088088017000,6810540
ЛК 300.120.90-12990118088019800,7911880

*На сайте может быть представлен не весь перечень продукции, подробную информацию, вам подскажут по телефонам+7 (495) 789-39-23 (Москва) или +7 (4872) 71-11-73 (Тула)

Для прокладки электросетей и коммуникаций связи используются специальные лотки кабельные железобетонные. В компании «Технология» вы можете купить кабельные лотки ЛК современной конструкции - собственное производство лотков для кабеля обеспечивает лучшие условия качества, низкую цену на кабельные лотки и быструю доставку любой партии по Москве, Туле и области.

Бетонные кабельные лотки ГОСТ 13015-2003

Лоток кабельный ЛК – это изделие из железобетона U-образной формы, которое обеспечивает изоляцию прокладываемых кабелей, труб и прочих коммуникаций от воздействий грунта, воды, механических повреждений и других факторов. Наиболее часто лоток под кабель используют для прокладки силовых кабелей и проводов компьютерной и телефонной связи. Полную герметичность кабельной трассы обеспечивает Ж Б лоток кабельный с крышкой. Такая сборная конструкция позволяет прокладывать любые кабельные коммуникации с большой скоростью и обеспечивает надежную сохранность: выполняется прокладка кабельных лотков, в них укладываются коммуникации, а сверху всё плотно закрывается бетонной плитой для кабельных каналов.

Железобетонные кабельные лотки выполняются из тяжелых марок бетона и стальной арматуры. При монтаже кабельных лотков необходимо подготавливать подушку из песка, а места стыков качественно обрабатывать бетоном – это обеспечит высокую эффективность и долговечность кабельной трассы. Также необходимо предусматривать деформационные швы примерно каждые 50 метров – это обеспечит сохранность канала даже в случае подвижек грунта. Правильно установленные бетонные кабельные лотки могут служить десятилетия, не теряя своих эксплуатационных характеристик.

Основное различие лотков для кабеля – это их размеры. Кабельный лоток имеет длину, ширину и высоту, которые соответствуют стандартам прокладки подземных коммуникаций. В системах кабельных лотков чаще всего используются кабельные лотки 300 и 75 см длиной. От размера зависит вес кабельного лотка и цена изделия и доставки.

Лотки для кабеля бетонные - купить в компании «Технология»

В каталоге кабельных лотков от компании «Тех

vest-beton.ru

Бетонные лотки для нужд электротехники, электротехнические лотки сэкономят время монтажа электротехнических систем

Наш завод ЖБИ представляет продукцию, предназначенную для качественной прокладки кабелей различного назначения. Обустройство сетей пожарной сигнализации, охранных систем, прокладка электрокабелей требует соблюдения не только строительных нормативов и специфических требований, но и норм безопасности.

Именно для обеспечения должного уровня функционирования электротехнических, автоматических и электронных систем и предназначены

бетонные лотки от завода ЖБИ-4.


Бетонные лотки электротехнического назначения

Электротехнические лотки представляют собой бетонную плиту особой конструкции, оптимально адаптированную для прокладки и поддержания рабочего состояния электрических кабелей.

Благодаря уникальной износостойкости и долговечности железобетона конструкция не подвержена воздействию влаги, промерзанию, подвижке грунта и прочим внешним воздействиям. Это означает, что нормальному функционированию кабелей ничего не помешает.

Бетонные лотки устанавливаются при подключении электричества, систем охранной и пожарной сигнализации, прочих автоматических систем к уже возведенным зданиям. При помощи таких лотков производят прокладку больших объемов кабелей, пролегающих под землей.

В зависимости от особенностей грунта - обычный, близость грунтовых вод, подвижный  или глубоко промерзающий грунт - выбирается своя модификация лотка из ассортимента завода ЖБИ-4.


Электротехнический лоток сэкономит время на монтаж

Предлагаемые заводом ЖБИ-4 электротехнические лотки

представляют собой готовое к установке изделие, не требующее предмонтажной подготовки. Оптимальная конструкция позволяет существенно сократить время на установку этих железобетонных изделий и последующую прокладку кабелей.

Наличие съемной крышки обеспечивает быстрый доступ к пролегающим в лотке кабелям при необходимости их обслуживания, замены или поиска неисправностей.

Прокладка потоков кабелей в лотках не только сокращает время монтажных работ, но  и значительно упрощает облуживание электросетей, а также прочих электронных и автоматических систем. Кроме того, такая защита кабелей обеспечивает их бесперебойную и долговечную работу.

Практика показывает, что применение железобетонных лотков при прокладке электротехнических кабелей, значительно повышает эффективность системы.

В ассортименте завода ЖБИ-4 можно подобрать бетонные лотки, бруски, а также плиту УБК-5А для перекрытия лотков УБК-1А и УБК-2А. Изделия подбираются в зависимости от точного назначения прокладываемых электротехнических сетей, от особенностей грунта и близкорасположенного строительного или промышленного объекта.

Сотрудники компании помогут забронировать необходимое количество требуемых лотков, организовать доставку ЖБИ, а также расскажут о возможных формах сотрудничества.

gbi4.ru

Бетонный кабельный лоток


Железобетонные кабельные лотки: используем для прокладки коммуникаций

Железобетонный кабельный лоток представляет собой конструкцию, которая применяется достаточно широко. Обычно подобные изделия используются по прямому назначению — для прокладки электропроводки и кабелей связи, но в некоторых случаях в них размещают и трубы  малого диаметра.

В статье мы расскажем об основных разновидностях железобетонных лотков, а также конкретно остановимся на тех из них, которые лучше всего подходят для решения нашей задачи.

Бетонный лоток для кабеля – цена, где купить, производство лотков ЛК

Чтобы защитить проводники, используют конструкции из прочного бетона

Основные разновидности лотковых изделий

При проведении строительных работ, а также при прокладке дорог очень часто необходимо выделять территории, по которым будут проходить коммуникации – провода, трубы и т.д. При этом важной задачей является сохранение целостности прокладываемых объектов, и потому для их защиты используются самые разные конструкции (узнайте здесь, как бетонировать в мороз).

Бетонный лоток для кабеля – цена, где купить, производство лотков ЛК

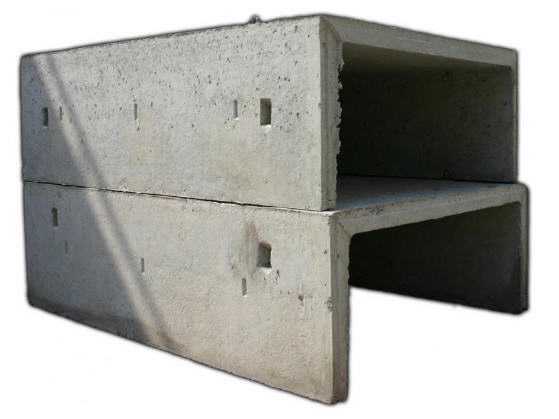

Элементы сборного канала

Наиболее распространенным изделием в этом случае является железобетонный лоток.

На сегодняшний день в промышленности и строительстве применяются такие разновидности:

  • Изделия для сборных каналов. Отличаются наибольшими габаритами, применяются для сооружения систем водоотведения и ливневой канализации. Для этих конструкций характерна высокая прочность и стойкость к коррозионным воздействиям.

Обратите внимание! При покупке подобных изделий важно обращать внимание на такой параметр как цена. Лотки, произведенные в фабричных условиях, стоят дороже, однако для их изготовления используется более качественный тяжелый бетон, кроме того, они значительно лучше сопрягаются друг с другом за счет точных размеров.

  • Телескопические конструкции. Представляют собой трапециевидные изделия, которые устанавливаются сериями по нескольку штук на обочинах дорог для обеспечения максимально эффективного водоотведения. Для материала характерно низкое водопоглощение, что существенно увеличивает срок службы лотков данного типа.
Бетонный лоток для кабеля – цена, где купить, производство лотков ЛК

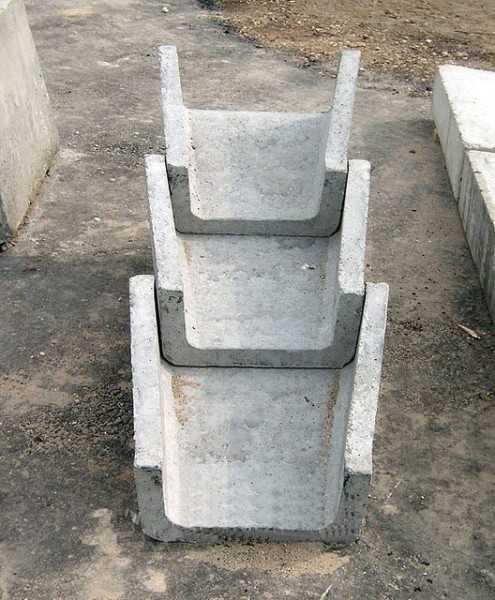

Фото телескопической конструкции

  • Водопропускные желоба. Монтируются для эффективного водоотвода вдоль кромки асфальтного покрытия. Обычно их устанавливают с уклоном, чтобы не препятствовать движению стока. Для производства применяется методика преднапряжения арматуры и высокотемпературной сушки, что существенно улучшает механические параметры.

Большинство разновидностей, перечисленных выше, используются исключительно профессиональными строителями. А вот наземные и подземные короба для кабельной продукции можно устанавливать и своими руками. Они отличаются меньшими габаритами по сравнению с водопропускными лотками, но в то же время не уступают им по прочности.

В следующем разделе мы подробно рассмотрим этот тип железобетонных изделий.

Каналы для кабелей

Конструкция и типоразмеры

Желоба для монтажа проводки производятся в форме открытых емкостей П-образной формы.

Для их изготовления используется:

  • Бетон марок В15, В20 или В25.
  • Стальное армирование класса А1 или А2.

Данные изделия способны выдерживать значительные перепады температуры благодаря тому, что при их изготовлении в состав раствора добавляют компоненты, препятствующие растрескиванию.

Бетонный лоток для кабеля – цена, где купить, производство лотков ЛК

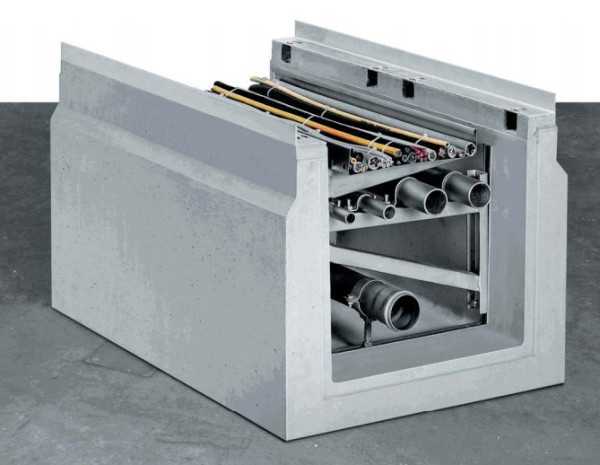

Сам лоток и крышка

Как правило, при монтаже коммуникационных каналов используются целые изделия, благо в ассортименте большинства производителей есть значительное количество доборных элементов.

Размеры кабельных железобетонных лотков, которые используются чаще всего, приводятся в таблице ниже:

НаименованиеМасса, кгДлина, ммШирина, ммВысота, мм
ЛК327019901100150
ЛК42201990850150
ЛК51701990600150
УБК1А27519901000160
УБК2А1751990500160
Л 20-51251990500160
Л 20-1027519901000160

Однако в некоторых ситуациях возникает необходимость подгонки изделия под конкретный размер. При этом используется резка железобетона алмазными кругами, поскольку материал желоба отличается высокой прочностью, и попытки его обработки другими инструментами приводят к их быстрому износу.

Особенности использования

Модель с полимерной крышкой

Как следует из названия, инструкция рекомендует применять подобные изделия для наземной прокладки коммуникационных проводов.

Это обеспечивает следующие преимущества:

  • Кабели находятся в корпусе, надежно защищающем их от повреждений как вследствие механических воздействия, так и вследствие влияния погодных факторов.

Обратите внимание! Конструкция корпуса не предусматривает наличие запорных элементов, потому риск хищения остается. Именно по этой причине наружная установка желобов оправдана только в пределах охраняемых территорий.

  • При необходимости доступа к проводникам достаточно просто открыть желоб. Конечно, плиты сами по себе весьма тяжелы, но все равно это будет куда менее затратным, чем в случае с размещением проводов в траншее, засыпанной землей.
  • Наконец, на участках со сложными грунтами (вечная мерзлота, плывун, каменный монолит) это единственный вариант размещения кабелей.
Бетонный лоток для кабеля – цена, где купить, производство лотков ЛК

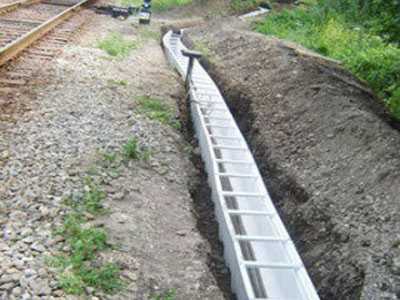

Заглубление в грунт

Однако в некоторых случаях производится заглубление подобных конструкций в грунт.

При этом мы получаем такие преимущества:

  • Во-первых, все комм

vest-beton.ru

Бетонные лотки для кабеля


Железобетонные кабельные лотки: используем для прокладки коммуникаций

Железобетонный кабельный лоток представляет собой конструкцию, которая применяется достаточно широко. Обычно подобные изделия используются по прямому назначению — для прокладки электропроводки и кабелей связи, но в некоторых случаях в них размещают и трубы  малого диаметра.

В статье мы расскажем об основных разновидностях железобетонных лотков, а также конкретно остановимся на тех из них, которые лучше всего подходят для решения нашей задачи.

Бетонный лоток для кабеля – цена, где купить, производство лотков ЛК

Чтобы защитить проводники, используют конструкции из прочного бетона

Основные разновидности лотковых изделий

При проведении строительных работ, а также при прокладке дорог очень часто необходимо выделять территории, по которым будут проходить коммуникации – провода, трубы и т.д. При этом важной задачей является сохранение целостности прокладываемых объектов, и потому для их защиты используются самые разные конструкции (узнайте здесь, как бетонировать в мороз).

Бетонный лоток для кабеля – цена, где купить, производство лотков ЛК

Элементы сборного канала

Наиболее распространенным изделием в этом случае является железобетонный лоток.

На сегодняшний день в промышленности и строительстве применяются такие разновидности:

  • Изделия для сборных каналов. Отличаются наибольшими габаритами, применяются для сооружения систем водоотведения и ливневой канализации. Для этих конструкций характерна высокая прочность и стойкость к коррозионным воздействиям.

Обратите внимание! При покупке подобных изделий важно обращать внимание на такой параметр как цена. Лотки, произведенные в фабричных условиях, стоят дороже, однако для их изготовления используется более качественный тяжелый бетон, кроме того, они значительно лучше сопрягаются друг с другом за счет точных размеров.

  • Телескопические конструкции. Представляют собой трапециевидные изделия, которые устанавливаются сериями по нескольку штук на обочинах дорог для обеспечения максимально эффективного водоотведения. Для материала характерно низкое водопоглощение, что существенно увеличивает срок службы лотков данного типа.

Бетонный лоток для кабеля – цена, где купить, производство лотков ЛК

Фото телескопической конструкции

  • Водопропускные желоба. Монтируются для эффективного водоотвода вдоль кромки асфальтного покрытия. Обычно их устанавливают с уклоном, чтобы не препятствовать движению стока. Для производства применяется методика преднапряжения арматуры и высокотемпературной сушки, что существенно улучшает механические параметры.

Большинство разновидностей, перечисленных выше, используются исключительно профессиональными строителями. А вот наземные и подземные короба для кабельной продукции можно устанавливать и своими руками. Они отличаются меньшими габаритами по сравнению с водопропускными лотками, но в то же время не уступают им по прочности.

В следующем разделе мы подробно рассмотрим этот тип железобетонных изделий.

Каналы для кабелейКонструкция и типоразмеры

Желоба для монтажа проводки производятся в форме открытых емкостей П-образной формы.

Для их изготовления используется:

  • Бетон марок В15, В20 или В25.
  • Стальное армирование класса А1 или А2.

Данные изделия способны выдерживать значительные перепады температуры благодаря тому, что при их изготовлении в состав раствора добавляют компоненты, препятствующие растрескиванию.

Бетонный лоток для кабеля – цена, где купить, производство лотков ЛК

Сам лоток и крышка

Как правило, при монтаже коммуникационных каналов используются целые изделия, благо в ассортименте большинства производителей есть значительное количество доборных элементов.

Размеры кабельных железобетонных лотков, которые используются чаще всего, приводятся в таблице ниже:

НаименованиеМасса, кгДлина, ммШирина, ммВысота, мм
ЛК327019901100150
ЛК42201990850150
ЛК51701990600150
УБК1А27519901000160
УБК2А1751990500160
Л 20-51251990500160
Л 20-1027519901000160

Однако в некоторых ситуациях возникает необходимость подгонки изделия под конкретный размер. При этом используется резка железобетона алмазными кругами, поскольку материал желоба отличается высокой прочностью, и попытки его обработки другими инструментами приводят к их быстрому износу.

Особенности использования

Модель с полимерной крышкой

Как следует из названия, инструкция рекомендует применять подобные изделия для наземной прокладки коммуникационных проводов.

Это обеспечивает следующие преимущества:

  • Кабели находятся в корпусе, надежно защищающем их от повреждений как вследствие механических воздействия, так и вследствие влияния погодных факторов.

Обратите внимание! Конструкция корпуса не предусматривает наличие запорных элементов, потому риск хищения остается. Именно по этой причине наружная установка желобов оправдана только в пределах охраняемых территорий.

  • При необходимости доступа к проводникам достаточно просто открыть желоб. Конечно, плиты сами по себе весьма тяжелы, но все равно это будет куда менее затратным, чем в случае с размещением проводов в траншее, засыпанной землей.
  • Наконец, на участках со сложными грунтами (вечная мерзлота, плывун, каменный монолит) это единственный вариант размещения кабелей.

Бетонный лоток для кабеля – цена, где купить, производство лотков ЛК

Заглубление в грунт

Однако в некоторых случаях производится заглубление подобных конструкций в грунт.

При этом мы получаем такие преимущества:

  • Во-первых, все коммуникации находятся в относительно сухом пространстве без контакта с почвенной влагой. Это позволяет экономить за счет использования кабелей с меньшим классом влагозащиты.
  • Во-вторых, облегчается соединение нескольких кабельных магистралей. Для заведения дополнительного провода в лоток используется алмазное бурение отверстий в бетоне.

Обратите внимание! Пробуренные отверстия, через которые пропускают провод, стоит тщательно герметизировать.

  • Наконец, при правильной организации внутреннего пространства (разделение проводов по напряжению и назначению с помощью перегородок и систем настенного крепления) существенно упрощается сортировка. Согласитесь, куда проще снять крышку с бетонного лотка и искать нужный кабель, чем раскапывать яму, рискуя перерубить проводник лопатой или ковшом экскаватора.

Бетонный лоток для кабеля – цена, где купить, производство лотков ЛК

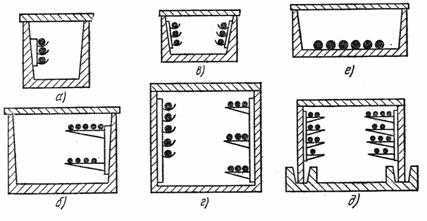

Схемы размещения проводников в полости желоба

В принципе, оба варианта установки являются допустимыми и активно применяются в современном строительстве.

Вывод

Железобетонные лотки для кабелей, несмотря на всю свою громоздкость, весьма полезны. Их использование дает возможность сохранить провода в целости, а также облегчает проведение манипуляций после укладки (см.также статью «Пластификаторы для бетона и другие модифицирующие добавки»).

Видео в этой статье содержит дополнительную информацию о данных изделиях.

rusbetonplus.ru

Бетонные лотки для кабеля

Главная » Статьи » Бетонные лотки для кабеля

УСЛОВНОЕ ОБОЗНАЧЕНИЕ: ЛК 75.30.30 ЛК – лоток кабельный 75 – длина 30 – ширина

30 – высота

Область применения:

ХАРАКТЕРИСТИКИ Лотки кабельные (ЛК):

Наименование Размеры, мм Масса,кг Объём,м3 Цена,руб Длина - l Ширина - b Высота - h
Лотки кабельные (ЛК)
ЛК 75.30.3074028028080*528
ЛК 75.30.45740280430130*910
ЛК 75.45.30740430280120*720
ЛК 75.45.45740430430150*950
ЛК 75.45.60740430580200*1320
ЛК 75.60.30740580280130*800
ЛК 75.60.45740580430180*1180
ЛК 75.60.60740580580230*1520
ЛК 75.60.90740580880380*2508
ЛК 75.90.45740880430230*

www.el-cab.ru

Железобетонные (бетонные) кабельные лотоки с крышкой

Безопасность подачи и распределения электроэнергии любого здания, помещения невозможна без кабельных лотков (ЛК). Они обеспечивают надежную защиту от раздражителей со стороны внешней среды, заметно повышают эксплуатационные возможности линий электропитания. Кабельный лоток бывает железобетонный, с пластиковой крышкой, металлический.

Бетонный кабельный лоток

Кабельный бетонный лоток с крышкой или без – изделие, которое обеспечивает изоляцию коммуникационных труб и проводов от воздействий окружающего мира. Они используются в энергетическом, железнодорожном и даже в гражданском строительстве. Особенно актуален бетон для прокладки подземных кабелей и отведения сточных вод.

Кабельные лотки обеспечивают герметичность кабельной трассы, обладают высокой прочностью, надёжностью. Сухость внутри короба создаёт воздушную подушку, которая идеально подходит для силовых кабелей. Делятся ЖБТ лотки на 3 типа:

  • водоотводные желоба – монтаж происходит вдоль кромки асфальтовых дорог;
  • телескопические – лотки имеют трапециевидную форму, быстро собираются, рассчитаны на максимальное водоотведение;
  • лотки ЖБТ для сборных каналов – в состав добавляют дополнительные смеси, которые делают изделие супер прочным, толстым. Такой желоб не боится перепада температур, на нём не появляются трещины.

Помимо преимуществ железобетонного кабельного лотка с крышкой есть и значительные минусы. Конструкции имеют большой вес. Их невозможно установить одному или даже двум мастерам. Кроме того, в отличие от классических металлических кабельных лотков ЖБТ не позволяет в любой момент произвести монтаж. Доступ к кабельным системам закрыт. Чтобы сдвинуть плиту-крышку потребуются силы и время.

Если устанавливать бетонные лотки по воздуху, то потребуется постоянная проверка опоры и целостности конструкций. При замене кабеля или демонтаже доступ будет ограничен. Установка потребует в 3 раза больше времени, чем для металлических лотков. К минусам относится и срок службы. В отличие от металла ЖБТ способен находится в идеальном состоянии не больше 20 лет. И это с условием того, что каждый квартал будут проводиться надлежащие проверки и осмотры.

Цена на кабельный бетонный лоток превышает стоимость пластиковых и металлических изделий. Это связано с количеством потраченного материала при изготовлении, сложностью и спецификой монтажа.

pitonelectric.ru

Прокладка кабеля в бетонных лотках | Полезные статьи

 Несмотря на то, что бетонные лотки активно используются в коммерческом, дорожном и жилищном строительстве, их также применяют и в том случае, если есть необходимость осуществить прокладку кабеля. Интересно, что раньше этот вариант не часто использовался, но сейчас отечественные службы не активнее перенимают опыт у коллег из Европы, которые уже давно облюбовали бетонные лотки. Прокладка кабеля в бетонных лотках целесообразна в том случае, если есть необходимость сэкономить пространство и выполнить работы с минимальными материальными затратами. Очевидная экономия заключается в том, что значительно сокращается время, необходимое строителям на установку всей конструкции. Кроме того, за кабелями очень просто следить и проверять их состояние непосредственно в процессе эксплуатации.

Бетонный лоток для кабеля – цена, где купить, производство лотков ЛК Прокладка кабеля в бетонных лотках предохраняет оболочку самого кабеля от повреждений. Это преимущество становится особенно актуальным, если сравнивать его с прокладкой кабеля под землей. Кроме того, находясь в земле, может произойти прогорание кабелей через определенный промежуток времени. Если кабель все же необходимо провести под землей, то тогда используют кабельные железобетонные лотки с крышками. Только в таком случае можно не беспокоится о состоянии коммуникаций. Кроме того, внутри бетонного лотка может быть сразу несколько свободно размещенных кабелей.

 Кабель для прокладки в железобетонных лотках легко поддается ревизии после вскрытия крышки. Также очень просто устранить неисправность и опять поместить кабель в железобетонный лоток. Такая простота эксплуатации позволяет обеспечить устойчивую работу. Именно поэтому, используют железобетонный лоток не только для системы электроснабжения, но и разнообразных систем, призванных обеспечивать круглосуточную связь. Важным моментом является и то, что кабель для прокладки в железобетонных лотках используется различных типов и размеров. Преимущество отдается силовым кабелям. Вместе с тем, рядом может быть проложена и слаботочная кабельная продукция.



 Если опять вспомнить о европейском опыте, то стоит отметить, что необходимо постоянно следить за качеством крышек и лотков. Промышленность не стоит на месте и практически постоянно появляются более надежные и стойкие материалы, позволяющие минимизировать негативные воздействия окружающей среди на кабеля. Сейчас на рынке в основном можно найти прямые лотки, но необходимо также осознать необходимость изготовления разветвлений, устройств для вывода или сочленения кабелей. Все это сработает только на руку отечественной промышленности. Кабель для прокладки в железобетонных лотках также должен отвечать определенным требованиям. Нельзя использовать его в том случае, если на лицо производственные дефекты. Очень внимательно стоит осматривать оболочки кабелей на предмет повреждений.

 Прокладка кабеля в бетонных лотках, конечно же, дело хорошее и удобное, но не стоит забывать о том, что всякая деталь имеет определенные ограничения, касающиеся сроков эксплуатации. Устаревшие лотки и крышки необходимо менять на новые, более надежные. Только в таком случае можно говорить о надлежащем состоянии всей кабельной системы в целом и сохранности кабелей, обеспечивающих коммуникациями важные объекты. В процессе выбора необходимого кабеля для прокладки в железобетонных лотках, стоит обратить внимание на тот факт, что это часть кабельной системы в целом, а значит и требования должны быть соответствующими.

cable.ru

Бетонные лотки для коммуникаций, какие бывают


Вступление

В ПУЭ есть целая глава о правилах прокладки кабельных линий в земле. Там точно определены некоторые территории, на которых кабели нужно прокладывать в бетонных конструкциях. Аналогичные нормативы есть для прокладки теплотрасс и водопровода. Составным элементом такой бетонной конструкции является бетонные лотки, о которых и пойдет речь в этой статье.

Что такое бетонный лоток

Бетонный лоток это изделие завода ЖБИ из высокопрочного бетона, методом вибролитья. В разрезе бетонный лоток это буква П, прямыми или наклоненными ножками. На фото вы видите правильно складирование бетонных лотков.

Лотки кабельные

В ПУЭ в главе 2.3 «Кабельные линии…» НЕТ понятия кабельный лоток. Однако есть понятие «прокладка кабеля в канале». По сути это защищенная прокладка кабеля в сборном  железобетонном сооружении.

По срезу это прямоугольник с бетонными полом, стенами и потолком. По сборке это бетонный лоток, накрытый ЖБИ плитой или четыре ЖБИ плиты собранные в прямоугольную конструкцию. Именно этот лоток, используемый в сборном железобетонном канале лоткового типа, называется лоток кабельный ЛК.

Бетонный лоток для кабеля – цена, где купить, производство лотков ЛК

Бетонные лотки теплотрасс

Данные лотки предназначены для защищенной подземной прокладки труб отопления (теплотрасс), а также водопровода и других коммуникаций. Маркируются лотки теплотрасс буквой Л. По сути бетонный лоток кабельный (ЛК) и лоток теплотрассы (Л) это одинаковые бетонные изделия. Подбираются лотки по высоте и толщине ножек, а также по ширине внизу и вверху лотка.

Однако лоток для теплотрасс типа Л не имеет закруглений во внутренней части лотка, которые характерны для кабельных лотков ЛК.

Лотки водоотвода

Бетонные лотки водоотвода имеют характерно меньшую ширину и фаски на краях для их стыковки. Назначение лотков вообтвода понятно по названию — отведение ливневых и других вод с участков и территорий. Маркировка ЛВ.

Разновидности лотков водоотвода лотки между путные (ЛМП) и лотки между шпальные (ЛМШ). Они используются для устройства дренажных систем через железнодорожные пути.

Лотки оросительные

Отдельный тип бетонных лотков это лотки оросительные. Они почти полукруглые и предназначены для подведения вод к полям орошения. Для них есть отдельный ГОСТ.

Особенности монтажа бетонных лотков

Если вы посмотрите на схему выше, то обратите внимание, что для прокладки кабелей лотки являются нижней частью конструкции. Сначала они ставятся в подготовленную траншею, потом прокладывают кабели, а только потом их закрывают крышкой, в виде бетонной плиты.

Аналогично монтируются бетонные лотки для теплотрасс и все другие типы лотков. Лотки для водоотвода обычно ничем не закрываются, чтобы можно было проводить их чистку. Либо закрываются съёмной усиленной сеткой.

©ehto.ru


Похожие статьи:

ehto.ru
