Бетонные плиты — вес, размеры, виды
Технология сборного строительства с использованием стандартных железобетонных изделий и конструкций широко применяется во всех отраслях хозяйства, так как позволяет сократить сроки и стоимость сооружения объектов.
Изготовлением элементов занимаются специализированные предприятия — заводы крупнопанельного домостроения или железобетонных изделий. В номенклатуру их продукции входят стеновые и межэтажные панели, сваи, фундаментные блоки и подушки, перемычки, лестничные марши, а основная доля продукции относится к железобетонным плитам различной формы, размеров и назначения.
Содержание
- Основная информация.
- Состав перекрытий.
- Преимущества и недостатки.
- Разновидности плит.
- Сплошные изделия.
- С пустотами из железобетона.
- Ребристые панели.
Основная информация
На эксплуатационные характеристики бетонных изделий оказывают влияние такие факторы, как конструкция, качество применяемых материалов и соблюдение технологии изготовления. Каждый из них обеспечивает этим изделиям преимущество перед другими видами строительных элементов, но и подразумевает некоторые недостатки.
Состав перекрытий
Популярность и технические параметры строительных плит обеспечиваются сочетанием характеристик и свойств двух входящих в их состав материалов — бетона и стали. Применение стального армокаркаса в составе железобетона позволяет многократно повысить прочностные характеристики такого относительно непрочного и хрупкого материала, как бетон. В свою очередь, бетон выполняет защиту стальной составляющей изделия от коррозии и ржавчины.
Выбор необходимых для изделия видов и марок стальной арматуры и бетона выполняется на основании расчета, по которому определяют количество слоев арматурной сетки, шаг сетки, диаметр прутка или проволоки, необходимость предварительного напряжения арматуры перед заливкой.
В зависимости от назначения в составе армокаркаса могут использоваться высокопрочная проволока Вр-II, горячекатаный пруток A-IV, А-V,A-VI, упрочненный пруток Ат-IV, Ат-VI, Ат-V или арматурный канат К-7. Данные о материале, примененном для армокаркаса, указываются в общей маркировке плит.
При изготовлении железобетонных конструкций в частном строительстве или своими руками следует придерживаться нескольких общих правил. При изготовлении плит для фундамента используют профиль большего сечения, чем для плит перекрытия. Разнонаправленная во всех слоях каркаса арматура обеспечивает лучшие показатели изделия на изгибающие нагрузки. По периметру плиты выполняется усиленный опорный пояс для предотвращения растрескивания в местах опирания. К армокаркасу привариваются грузоподъемные петли или проушины и закладные детали для монтажа.
Для заливки форм в заводских условиях используют плотный и тяжелый бетон марки не ниже М300 с классом прочности не ниже В22,5. При выполнении этого условия данные о бетоне в маркировке не указывают. Дополнительная маркировка наносится в случае применения ячеистого (индекс Я), жаростойкого (Ж) или пористого бетона (П).
Преимущества и недостатки
В качестве одного из достоинств железобетонных плит можно назвать их доступность. Предприятия по изготовления железобетонных изделий существуют во всех крупных городах, этот вид продукции полностью стандартизован, что предоставляет достаточный выбор для приобретения или заказа необходимого изделия.
По стоимости с учетом монтажа и механических характеристик дорожные и стеновые бетонные плиты сравнимы с кирпичной и блочной кладкой, но выигрывают по срокам возведения. При сооружении межэтажных перекрытий конкуренцию железобетону по стоимости составляет древесина, уступающая в прочности и долговечности.
Современные технологии и материалы помогают достичь высокого уровня шумо- и теплоизоляции бетона, высокой степени чистоты и гладкости поверхности плит, что делает их применение привлекательным для жилищного строительства.
К преимуществам стоит добавить и такие показатели, как высокая сейсмостойкость и пожаростойкость бетона.
Недостатком сборного железобетона многие специалисты и пользователи называют необходимость применения специальной техники для монтажа, особенно при высотном строительстве. Его скорее можно посчитать спецификой конструкции, в промышленном или поточном гражданском секторе она разрешается существованием специализированным монтажных организаций, в индивидуальном — разовым характером работ и массой предложений по выполнению соответствующих работ или предоставлению услуг.
Разновидности плит
К категории бетонных плит относится множество изделий, различающихся по конструкции, форме и текстуре поверхности, материалу, назначению и условиям эксплуатации. Примером может послужить один из классифицируемых по назначению видов, наиболее применимых и знакомых большинству, — плиты перекрытия.
Бетонные плиты могут различаться по материалу, конструкции, текстуре поверхности, а также назначению.
Сплошные изделия
Сплошные, называемые также полнотелыми или монолитными, плиты применяются в сооружениях с повышенными нагрузками и требованиями по водостойкости и морозостойкости — для дорожного, аэродромного и гидротехнического строительства, для межэтажного перекрытия промышленных объектов, при устройстве перекрытия теплотрасс. При возведении зданий эта разновидность применяется в качестве капитальных стеновых панелей, для устройства балконов и эркеров. Изделия отличаются не только повышенной прочностью, но и большой массой.

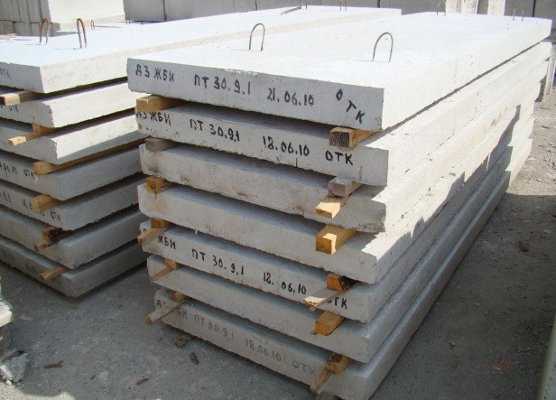

Сплошные плиты.
При необходимости и отсутствии особых технических требований монолитную плиту любого размера можно изготовить и своими руками, выполнив опалубку, армокаркас и укладку в форму заводского или также самостоятельно приготовленного бетона.
С пустотами из железобетона
Для снижения общего веса строительных конструкций межэтажные перекрытия часто выполняют из пустотелых плит. Уменьшение объема бетона не должно привести к снижению прочностных характеристик и в этих элементах компенсируется усилением армокаркаса, что всегда подтверждается расчетами.
Пустотные плиты из-за небольшой массы дешевле монолитных и практичнее в монтаже. Их номенклатура обеспечивает наличие подходящей модели для любого объекта. Толщина пустотелых плит составляет от 160 до 300 мм, самой востребованной является 220 мм. Диапазон ширины плит — от 1,0 до 6,6 м, длины — от 2,5 до 12 м.

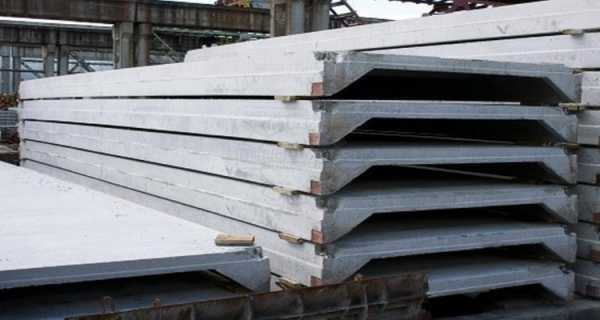

Ребристые панели
Ребристые перекрытия, классифицируемые как и П-образные, преимущественно используют в промышленном строительстве.Такая форма обеспечивает плитам повышенную жесткость за счет продольных вертикальных ребер и дополнительных поперечных. По сравнению с другими типами плит перекрытия ребристые панели обладают максимальной — до 18 м — длиной и используются в широких пролетах производственных цехов.
Стандартная высота ребристых панелей составляет 30 и 40 см, ширина — от 1,5 до 3,0 м. Для изготовления этих изделий применяют бетон средней и высокой плотности, при наличии в воздухе рабочей зоны агрессивных веществ рекомендуется применение силикатного бетона.
1beton.info
П-3и плита анкерная
Общая информация
Анкерная плита П-3и наряду с опорными и подкладными плитами- это один из элементов опоры воздушных высоковольтных линий электропередач напряжением от 35 до 500 кВ . Основная функция П-3и – служить креплением в земле оттяжек из стальных тросов, работающих на растяжение. Стальные оттяжки крепятся к опорам на прямолинейных участках ЛЭП, а также на поворотах и в конце пути. Они повышают устойчивость шарнирно закрепленных опор. К нижней части оттяжки крепится П-3и в виде монолитной прямоугольной конструкции. По центру анкерная П-3и плита имеет одно продольное ребро жесткости, в которое заделывается петля, соединяемая с оттяжкой. П-3и применяется не только при прокладке новых ЛЭП, но и реконструкции старых. При монтаже бетонируется вверх подошвой.
Опорно анкерная плита П-3и выполнена из тяжелого бетона класса В25, армированного металлом. Поскольку такие плиты эксплуатируются при непосредственном взаимодействии с грунтами, водой, химическими веществами, постольку бетон подвергают вибропрессованию для уплотнения его структуры. Технология замешивания бетонной массы посредством вибрации позволяет не только увеличить плотность и однородность бетона, но и уменьшить расход цемента. Для увеличения сопротивления растяжению бетон армируется каркасами из горячекатаной и обычной стали.
Вы можете заказать и купить плиту П-3и на заводе ЖБИ «ПСК Перспектива» по цене производителя. Доставка жб плит П-3и производится по Москве, МО и России.
Предназначение
обеспечивать надежность закрепления оттяжек;
удерживать железобетонные и металлические опоры ЛЭП в грунте;
противостоять давлению ветра и горизонтальному натяжению электропроводов;
предотвращать выдергивание оттяжек из грунта;
закреплять анкерные болты, которые крепятся к оттяжкам.
Преимущества железобетонных анкерной плиты П-3и для опор ЛЭП
— большая долговечность и прочность по сравнению с альтернативными материалами;
— антикоррозийная стойкость за счет присадок;
— стойкость к изменениям температур (до-55 градусов) и агрессивным химическим веществам за счет газообразных добавок в бетон;
— долговечность до 50 лет.
Размеры и характеристики П-3и
Размеры и характеристики П-3и представлены в таблице ниже. По ГОСТ допускается отклонение размеров на более 4-6 мм.
- Длина: 620 мм.
- Ширина: 620 мм.
- Высота: 150 мм.
- Вес: 0,11 т.
- Объем: 0.050 м³
- ГОСТ: Серия 3.407.1-143
Маркировка
Железобетонные изделия этой серии выпускаются в различных размерных и конструктивных вариациях, поэтому в производстве встречаются ЖБИ с различной буквенно-цифровой маркировкой.
Цифры обозначают размер (толщину изделия).
Маркировка римскими цифрами показывает тип арматуры (напрягаемая стержневая, ненапрягаемая).
Доставка П-3и
Доставка П-3и осуществляется собственным транспортом в г. Москва, Московская , Орловской, Рязанской, Калужской и другим областям России! Расчет доставки можно заказать в разделе Доставка.
При доставке П-3и необходимо соблюдать меры предосторожности. Транспортировать тяжеловесный груз согласно ГОСТ Серия 3.407.1-143 разрешено только в горизонтальном положении в спецтранспорте. При погрузке/разгрузке запрещено перемещать плиты по нескольку штук, только по одной. Исключение: такелажные работы специальными устройствами, где допускается подъем 3-х плит одновременно.
При складировании на открытом грунте в основание штабеля кладется прокладка толщиной не менее 10 см, необходим сток для воды.
П-3и цена в Москве
П-3и цена за штуку. Цена зависит от их размера, толщины, наличия/отсутствия укрепляющих добавок, армирования. Чтобы не переплачивать за товар, целесообразно заказать анкерные плиты напрямую от производителя завод ООО ПСК «Перспектива». Так вы получите сертифицированные железобетонные изделия с лабораторным заключением и по оптимальной стоимости.
Наша компания может предложить вам оптимальный баланс между качеством и стоимостью.
Наш прайс можно запросить оформить заказ в интересующем Вас разделе сайта.
Зайдите ознакомиться с ценами и убедитесь, что сотрудничество с нами будет выгодным для вас.
Наш завод ООО ПСК «Перспектива» осуществляет свою деятельность с октября 2003 года.
Купить П-3и на заводе ЖБИ
Выгодно купить П-3и без посредников на заводе ЖБИ «Перспектива». Новые П-3и всегда есть в наличии на наших складах. Сейчас мы наращиваем производственную мощность и ищем новых надежных партеров.
Если Вы всерьез настроены на сотрудничество – свяжитесь с нами по телефонам, указанным во вкладке «Контакты».
Завод ООО ПСК «Перспектива» – профессионал в области производства железобетонной продукции!
