Монтаж перекрытия в частном доме своими руками. Какие перекрытия лучше и из чего его можно сделать

Перекрытия – специальные конструкции, которые разделяют этажи. Они могут изготавливаться из различных материалов и быть самых разнообразных видов. Индивидуальное строительство становится все более популярным. Большое количество городских жителей мечтают выбраться из квартир и стать собственником просторного дома. Чтобы сооружение было качественным и надежным, необходимо рассмотреть вопрос о видах и особенностях перекрытия.

Оглавление:

1. Устройство перекрытий в частном доме
2. Перекрытия в частном доме своими руками
3. Монтаж перекрытия в частном доме
4. Варианты перекрытий в деревянных домах
5. Балочные перекрытия в частном доме
6. Межэтажные перекрытия в частном сооружении своими руками: монолитные, железобетонные и из газобетона
7. Металлическое перекрытие в частном доме
8. Из чего сделать перекрытие в частном доме

Устройство перекрытий в частном доме

Потолочное сооружение имеет различные вариации, но есть правила, которые работают по отношению к каждому варианту: перекрытие должно быть жестким, надежным и быть приспособленным на предполагаемую нагрузку.

Перекрытие является сооружением, назначение которого, разделение соседних зон по высоте. Можно сказать, что это потолочное пространство, которое разделяет жилую территорию от зоны крыши и подвального помещения. На эту конструкцию возлагается главное требование – прочность, в силу того, что на нем будут установлены громоздкие предметы и будут перемещаться жители дома. Существуют определенные строительные параметры для перекрытий: для верхнего, мансардного перекрытия нагружаемый вес не должен быть больше ста килограмм на квадратный метр, что касается перекрытия между этажами, оно должно выдерживать нагрузку до двухсот килограмм на квадратный метр. Второе, не менее важное выдвигаемое условие к перекрытию – жесткость. Оно не должно «играть» от нагрузок и гнуться.

Также следует подумать о звукоизоляции при самостоятельном возведении такого перекрытия. Добиться этого можно при заделывании щелей и зазоров в местах стыка. Те сооружения, которые будут дифференцировать жилые и нежилые зоны, требуют использования дополнительного слоя теплоизоляционных материалов.

Перекрытия в частном доме своими руками

В приватном жилище могут быть разнообразные перекрытия, которые можно сгруппировать следующим образом:

• подвальные – разделяют нежилые неотапливаемые помещения;
•  цокольные – по сути пол первого этажа;
• чердачные – служат защитой жилых помещений от высоких и низких температур чердачного помещения;
• мансардные – делят сооружения по высоте.

Основные требования к перекрытиям были перечислены выше: прочность, жесткость и высокий уровень звукоизоляции. Помимо этого, можно отметить такие особенности:

• огнестойкость – в случае возникновения пожара, необходимо иметь запас времени на эвакуацию;
• теплосберегающие качества – необходимо проложить паробарьер, как преграда для образования конденсата;
• гидроизоляция – необходимое условие при условии, что перекрытие граничит с нежилым помещением;
• устойчивость к грибку и плесени.

Сооружения, которые возводят, бывают двух видов: сборные и монолитные. Или другое название конструкций – балочные и безбалочные. Балочный вариант состоит из лаг и заполнителя, а безбалочные из плиточных или панельных компонентов.

Монтаж перекрытия в частном доме

Перед возведением перекрытия в собственном доме собственноручно, следует обработать древесину с применением специального раствора, который предотвратит развитие микроорганизмов и плесени. При условии, что балки будут вставляться в бетонные стены или камень, края дерева следует тщательно завернуть в рубероид. Заблаговременно готовится так называемое гнездо, куда будет вставляться балка. Она должна иметь скошенный край. После установки гнездо с балкой заливается монтажной пеной.

В частном доме строительство перекрытия подразумевает изготовление наката. Это бруски, которые необходимы для будущего потолочного покрытия.

Особого внимания заслуживает вопрос звуко и теплоизоляции. Сразу две цели можно достичь с такими материалами: песок, шлак, керамзит, пенопласт, минвата, опилки. Не все из перечисленных материалов являются идеальным вариантом, так как «не дышат». Самым лучшим материалом считается минеральная вата, как вариант, прекрасно пропускающий через себя воздух.

На накате сначала располагаются гидроизоляционные материалы, после этого идет прослойка теплоизоляции.

Варианты перекрытий в деревянных домах

Бывают такие разновидности перекрытий:

• деревянные;
• железобетонные;
• металлические.

Но в современных конструкциях встречаются такие варианты перекрытия:

• безбалочные;
• кессонные;
• сборно-монолитные;
• газобетонные.

Для некоторых вариантов перекрытия необходимо применять горизонтальные лаги, другие требуют заводские плиты перекрытия, которые укладываются с помощью специальной грузоподъемной техники. Монолитные перекрытия заливают на месте. Сборно-монолитные конструкции – сочетание бетонного монолита с опорами балок. Кессонные перекрытия в собственных домах практически никогда не применяются.

Балочные перекрытия в частном доме

В балочных конструкциях базовая основа – балки, которые устанавливаются на равноудаленном расстоянии. На них укладываются материалы для заполнения. Это может быть дерево, железобетон или металл.

В собственном частном жилище чаще всего применяются перекрытия из деревянного материала, его применяют для:

• междуэтажных перекрытий – когда размер пролета пять метров;
• чердачных перекрытий –когда размер поверхности более шести метров, что касается металлических балок, они не имеют ограничений и могут применяться при произвольной ширине пролетов.

В основе деревянного перекрытия используются легкие породы деревьев. Сооружение балочного перекрытия включает в себя такие элементы:

• балки;
• наката;
• пола;
• утеплителя.

Основным преимуществом использования деревянного перекрытия является тот факт, что оно монтируется быстро и просто, без применения особых приспособлений. Не нужна строительная техника, а само покрытие получается недорогим и легким.

Недостатками деревянного покрытия есть то, что дерево является пожароопасным предметом, подвергается атакам микроорганизмов и склонно к образованию плесени.

Межэтажные перекрытия в частном сооружении своими руками: монолитные, железобетонные и из газобетона

Монолитные перекрытия имеют большое количество преимуществ: ровная поверхность, которая не имеет стыков и швов. Для возведения таких перекрытий не нужна специальное оборудование. Процедура заливки перекрытий сложная и требует навыков. Для проведения такой процедуры необходимо подготовить такие инструменты и вещи:

• высококачественный цемент;
• щебенка или шлак;
• песок;
• арматура из качественного металла;
• армирующая сетка;
• деревянные доски;
• подпорки для опалубки.

Сперва выставляются вертикальные опоры, сверху укладывается фанера или подобный материал для заливки раствора. Необходимо сделать опалубку и залить бетон. В силу своей сложности и трудоемкости, данный вариант в многоэтажных частных зданиях практически никогда не используется.

Железобетонные плиты – еще один вариант для перекрытия. Это заводские материалы девятиметровой длины. Опорой для них являются несущие стены. Очень важна правильная укладка, чтобы избежать перекоса. Плиты бывают двух видов:

• пустотные;
• плоские безпустотные.

Укладка плит производится на жидкий раствор, который хорошо сцепляется с плитой. Зазоры необходимо тщательно заделать, а после этого всю поверхность заделать стяжкой.

Если частное владение малоэтажное и выполнено из газоблока, удобным и качественным способом перекрытия считается сооружение из газобетона. Их можно заказать по требуемому размеру непосредственно на предприятии. При монтировании между собой блоки сцепляются с помощью специальных разъемов или хомутов.

Для перевозки материала необходимо нанять машину. В итоге задумка будет дорогостоящей, помимо оплаты за заказанный по размеру материал, необходимо оплатить перевозку, разгрузку, подъем и установку. Дешевле устанавливать перекрытие собственноручно в процессе возведения здания.

Металлическое перекрытие в частном доме

Бесспорно, металлические балки являются более долговечным материалом и могут служить без ограничений и проблем, какие возникают с деревянными конструкциями. Благодаря прочности материала, можно сэкономить площадь, сделав перекрытие минимальной толщины. Но при всей привлекательности и преимуществах, металлические перекрытия применяются нечасто. Чаще всего применяется деревянный вариант.

Промежутки между балками заполняют бетонным раствором или деревянными щитами. Итоговый вес конструкции будет такой: квадратный метр перекрытия будет иметь вес около четырехсот килограмм.

Металлическими балками можно покрыть пролеты значительных размеров. Преимуществом таких конструкций является их огнеупорность, невосприимчивость к микроорганизмам, плесени, термитам.

Недостатки данного рода строения в том, что участки, контактирующие с влагой, подвергаются коррозии. Чтобы этого избежать, проблемные места обматывают войлоком.

Чаще всего для таких сооружений применяется прокатный профиль. В процессе монтажа между балками укладывают железобетонные плиты, а сверху накрываются слоем шлака или железобетонным материалом.

Для подобного вида перекрытия используют:

• металлические уголки;
• железобетонные плиты;
• штукатурная сетка;
• материалы для гидроизоляции;
• настил из досок.

Ощутимым минусом данного варианта является необходимость использования специальной техники.

Из чего сделать перекрытие в частном доме

Проанализировав все возможные варианты изготовления перекрытий в приватном жилище, можно утверждать, что деревянное перекрытие по праву считаются одним из самых оптимальных для частного сооружения. В основе такой конструкции лежит только дерево: несущие балки и напольные доски. В несущие балки идет цельный брус или доска. Материал является доступным и может быть применен на любые стены: газобетон, кирпич или брус. Большинство домашних умельцев применяет именно этот материал.

Говоря о деревянных перекрытиях, следует выделить главные характеристики такой конструкции:

• стоимость – цена на дерево является доступной;
• долговечность – зависит от качества обслуживания и условий использования, как правило, это от тридцати до пятидесяти лет;
• сложность изготовления – считается средней степенью сложности, но не требует специального оборудования;
• пожаробезопасность – один из самых пожароопасных материалов, но понизить степень риска можно путем обработки поверхности дерева антипиренами;
• вес – конструкция считается легкой, примерный вес одного квадратного метра – сорок килограмм;
• обслуживание – необходимо применение защитных составов: от микроорганизмов, плесени, грибка.

Среди положительных сторон деревянного перекрытия можно назвать:

• экономичность – цена намного меньше других вариантов перекрытия;
• легкий вес – небольшой вес в сравнении с металлом;
• отсутствие необходимости отделки;
• простота монтажа – не нужна техника или особые знания для собственноручной установки;
• универсальность – возможность использовать такую конструкцию для здания из любого материала;
• возможность скрыть утеплитель – теплоизоляция скрывается за обшивочными досками.

Но у деревянного перекрытия есть и минусы. Остановимся на них:

• скрип – через некоторое время эксплуатации деревянная конструкция начнет издавать скрип;
• высокая пожароопасность – деревянные материалы подвержены горению, быстро загораются и поддерживают процесс;
• необходимость в дополнительном обслуживании – чтобы конструкция служила максимальное количество времени, необходимо обрабатывать защитными средствами и смесями;
• невысокая механическая прочность – материал поддается воздействию и может частично деформироваться;
• сложность в сооружении больших пролетов – невозможно применять данную конструкцию на поверхностях более пяти метров.

При возникновении вопросов о монтаже перекрытия в частном доме своими руками, можно посмотреть видео в конце статьи. Там найдутся ответы на все вопросы по теме перекрытия в частном доме.

Толщина бетонного перекрытия между этажами в частном доме. Деревянные

Толщина бетонного перекрытия между этажами в частном доме. Деревянные

Самый распространенный и доступный материала, причем используются деревянные балки для разных домов, не только из дерева. На несущие балки, установленные поперек самой узкой стены, существуют некоторые ограничения:

• Межэтажные перекрытия: можно перекрывать не более пяти метров.
• Чердачное перекрытие: максимальная длина балки не должна превышать шести метров.

Эти цифры не просто прихоть, а тщательно просчитанные величины. Размер сечения деревянных балок также будет влиять на способность несущей конструкции выдерживать заданные нагрузки. Основные показатели сведены к таблице.

Железобетонные плиты перекрытия размеры и другие данные указаны в статье.

Расчет деревянной балки для перекрытия жилых домов:

№ № п/п:	Сечение несущей балки перекрытия:	Шаг установки несущих балок для разных перекрываемых расстояний, см:
3 метра:	3,5 метра:	4 метра:	4,5 метра:	5 метров:
МП	ЧП	МП	ЧП	МП	ЧП	МП	ЧП	МП	ЧП
1.	5×16.	80	120	60	90	45	65	–	50	–	40
2.	6×20.	125	185	80	135	70	105	55	80	45	65
3.	10×10.	60	90	45	70	35	50	–	40	–	–

МП — это условное обозначение межэтажного перекрытия. ЧП соответственно — чердачное перекрытие. Если в графе стоит «-», использование такой балки для приведенного расстояния небезопасно. Половая доска также должна быть достаточно прочная, толщиной не менее 3 см.

Двутавровая деревянная балка перекрытия цена , а так же остальные характеристики строительного материала указаны в статье.

По таким параметрам можно ориентироваться при создании проекта строительства. При этом следует учитывать характерные особенности используемого материала. Обычно для балок используется древесина хвойных пород деревьев, следовательно, даже, несмотря на специальные пропитки и технологию просушки, материал не лишен некоторых нюансов натурального сырья.

Деревянные балки перекрытия размеры цена и другие данные описаны в статье

Преимущества

• Доступная стоимость.
• Относительно легкий вес.
• Возможность самостоятельного монтажа без привлечения спецтехники и дополнительных работников.
• Быстрая установка.
• Широкий выбор и возможность изготовления под заказ.

На

Плиты перекрытия маркировка и размеры указаны в статье.

Среди недостатков наиболее характерные для древесины: гниение, разрушение под воздействием грибка, насекомых – вредителей, пожароопасность и старение . Именно поэтому перед установкой используются различные составы для обработки. Они придадут дереву дополнительную прочность, огнеупорность и стойкость к бактериологическим атакам. Дополнительно места соприкосновения с каменными и металлическими поверхностями лучше обернуть рубероидом для создания необходимой гидроизоляции. Для этих же целей можно использовать монтажную пену.

Толщина бетонного перекрытия между этажами в частном доме калькулятор онлайн. Расчёт монолитного перекрытия

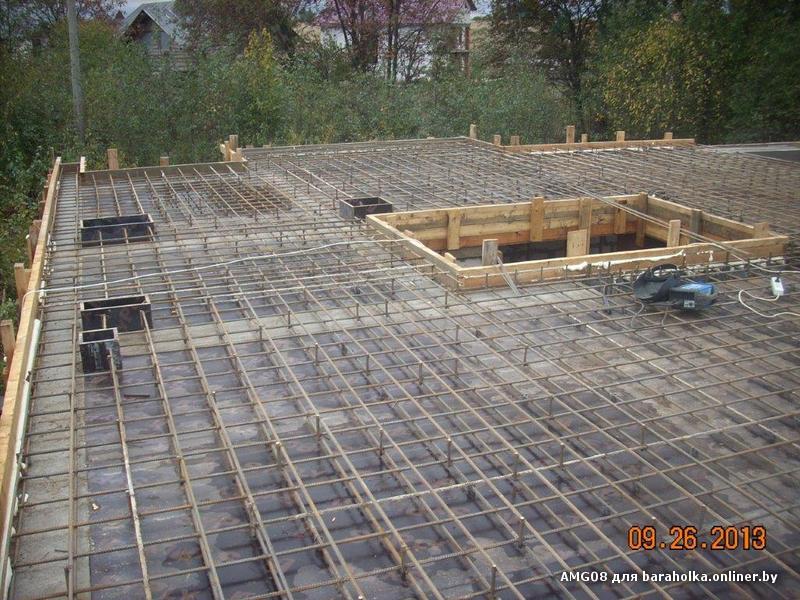

Монолитное перекрытие из железобетона можно назвать самым надежным и универсальным с рядом преимуществ.

Перекрыть таким способом можно помещения практически любых габаритов. Единственное условие для перекрытия больших помещений – это необходимость в дополнительных опорах. Монолитные перекрытия обладают высокой звукоизоляцией – при своей сравнительно небольшой толщине они полностью подавляют все посторонние шумы.
Кроме того, вы экономите на отделочных работах. На монолитном ж/б перекрытии можно использовать практически любой тип чистового пола. Высокая несущая способность монолитного ж/б перекрытия обеспечивается арматурой, заложенной в нижней, растягивающейся зоне . Диаметр рабочей арматуры и ее шаг должен быть определен по расчету монолитного ж/б перекрытия . Диаметр вспомогательной арматуры , не должен быть менее 6 мм.

Пример расчёта монолитного ж/б перекрытия.
Требуется рассчитать монолитное перекрытие толщиной 20 см в доме размером 6×9 м.
Расчёт.
М = qL²/8,
где q — распределенная нагрузка на каждый метр монолитного перекрытия.
q = собственный вес монолитного перекрытия + эксплуатационная нагрузка
q = 400 кг/м²×1м + 2500кг/м³×1м×0,2м = 400кг/м + 500 кг/м = 900 кг/м
h0 — расстояние от центра сечения арматуры до края сжатой зоны ж/б перекрытия
Расчётное сопротивление сжатию для бетона класса В20 — Rпр (Rb) = 117 кгс/см2 (11,5 МПа).
b = 1 м , тоже значение что и в моих предыдущих расчетах в группе построим свой дом //vk.com/wall-72891995_213 Расчетное сопротивление растяжению для арматуры класса А-III — Ra = 3600 кгс/см2 (355 МПа).
М = 900×6²/8= 4050 кг•м
А0 = M/b×h0²×Rпр = 4050/(1×0,16²×1150000) = 0,138
По вспомогательной таблице к записи находим η = 0,925 и ξ = 0,15 ( vk.com/postroim_svoi_dom ).
Для проектирования оптимальных по стоимости железобетонных изделий рекомендуется принимать:
μ% = 1÷2%, ξ = 0.3÷0.4 — для балок
μ% = 0.3÷0.6%, ξ = 0.1÷0.15 — для плит перекрытия
Требуемая площадь сечения арматуры:
Fa = M/η×h0×Ra = 4050/(0,925×0,16×36000000) = 0,00076 м2 = 7,6 см2.
На каждом метре монолитного перекрытия должно быть 5 стержней арматуры Alll d14мм (шаг 20 см). Основная рабочая арматура Аlll d14мм располагается параллельно короткой стороне дома (6м), центр ее сечения находится на расстоянии 4 см от низа перекрытия.
Fa(факт)= 1,439×5=7,695см²
Fa ≤ Fa(факт)
7,6 см² Условие выполняется.

Коэффициент армирования —
μ = Fa/b×h,
Процент армирования — μ% = 100×μ
μ% = 100×7,695/100×20 = 0,385 %
0,385% находится в рекомендуемых пределах для плит (0,3-0,6).
Проверка соблюдения граничных условий:
ξ ≤ ξR
ξR = ξ0/{1+σа/400(1+ξ0/1,1)}
ξ0 = a — 0.008Rпр,
где Rпр принимается в МПа; коэффициент а = 0.85 для тяжелого бетона и а = 0.8 для бетона на пористых заполнителях.
ξ0 = 0.85 — 0.008·11,5 = 0,758
ξR = ξ0/{1+σа/400(1+ξ0/1,1)}
ξR = 0.758/(1 + 365/400(1 + 0.758/1.1)) = 0,2984
0,15 Граничное условие выполнено.

Проверка прочности по касательным напряжениям.

Так как арматуру в верхнем слое и поперечное армирование в монолитном перекрытии (хомуты или вертикальные стержни) мы не предусматривали, то следует проверить прочность монолитного перекрытия по касательным напряжениям :

Qmax ≤ 2.5×Rbt×b×ho ,
где Qmax — максимальное значение поперечной силы (определяется по эпюре поперечных сил). При нашей расчетной схеме Qmax = ql/2 = 900·6/2 = 2700 кг;
Rbt — расчетное сопротивление бетона растяжению //vk. com/wall-72891995_272 , для класса бетона B20 Rbt = 9,18 кгс/см2;
2700 кг Q ≤ 1.5Rbt×b×h0²/с
или
Qmax ≤ 0.5Rbt×b×ho + 3ho×q ,
где Q — поперечная сила в конце наклонного сечения, начинающегося от опоры; значение с принимается не более сmax = 3ho. При нашей расчетной схеме значение Q на расстоянии 3×16 = 48 см или 0,48м от опоры составит Q = ql/2 — 0,48q = 2700 — 900·0,48= 2268 кг;
2268 кг

Условия прочности по касательным напряжениям выполняется и в этом случае расчёта поперечной арматуры по сечениям, наклонным к продольной оси, не требуется. Однако это вовсе не означает, что арматура в верхней части ж/б перекрытия и поперечная арматура совсем не нужны. Дело в том, что мы рассчитывали монолитную плиту перекрытия на равномерно распределенную нагрузку, в действительности же нагрузка далеко не всегда может рассматриваться как равномерно распределенная. При установке тяжёлых предметов и мебели на монолитную плиту перекрытия часть нагрузок будет сосредоточенными. В таких случаях и значение момента может быть несколько больше, но самое главное, возникают значительные местные напряжения. Арматура верхнего пояса и поперечная арматура перераспределяет внутренние напряжения, а потому использование арматуры в верхнем поясе и поперечной арматуры необходимо в плитах перекрытия, для которых все возможные нагрузки и их сочетания предусмотреть не возможно. Диаметр стержней арматуры верхнего пояса и поперечной арматуры можно выбрать меньше диаметра рабочей арматуры.

Толщина бетонного перекрытия между этажами в частном доме калькулятор. Ша.  Рассчитываем нагрузку

Плиту перекрытия легче всего рассчитать, если она имеет квадратную форму и если вы знаете, какая нагрузка будет запланирована. При этом какая-то часть нагрузки будет считаться длительной, которую определяет количество мебели, техники и этажности, а другая – кратковременной, как строительное оборудование во время стройки.

Кроме того, плита перекрытия должна выдерживать и другого рода нагрузки, как статистические и динамические, при этом сосредоточенная нагрузка всегда измеряется в килограммах или в ньютонах (например, нужно будет ставить тяжелую мебель) и распределительная нагрузка, измеряемая в килограммах и силе. Конкретно сам расчет плиты перекрытия всегда нацелен на определение распределительный нагрузки.

Вот ценные рекомендации, какой должна быть нагрузка на плиту перекрытия в плане расчета на изгиб:

Второй немаловажный момент, который тоже нужно учитывать: на какие стены будет опираться монолитная плита перекрытия? На кирпичные, каменные, бетонные, пенобетонные, газобетонные или из шлакоблока? Вот почему так важно рассчитать плиту не только с позиции нагрузки на нее, но и с точки зрения ее собственного веса. Особенно, если ее устанавливают на недостаточно прочные материалы, как шлакоблок, газобетон, пенобетон или керамзитобетон.

Сам расчет плиты перекрытия, если мы говорим о жилом доме, всегда нацелен на нахождение распределительной нагрузки. Она рассчитывается по формуле: q1=400 кг/м². Но к этому значению добавьте вес самой плиты перекрытия, а это обычно 250 кг/м², а бетонная стяжка и черной и чистовой пол даст еще дополнительные 100 кг/м². Итого имеем 750 кг/м².

Учитывайте при этом, что изгибающее напряжение плиты, которая по своему контуру опирается на стены, всегда приходится на ее центр. Для пролета в 4 метра напряжение рассчитывается так:

l=4 м Мmax=(900х4²)/8=1800 кг/м

Итого: 1800 кг на 1 метр, именно такая нагрузка должна будет на плиту перекрытия.

Толщина бетонного перекрытия между этажами в частном доме снип. Монолитное перекрытие своими руками

Строительство любого дома или постройки подразумевает установку перекрытий, располагающихся между этажами или на чердаке. Часто для реализации такой задачи применяются изделия из дерева. Деревянные элементы несложно делать и устанавливать, но они имеют невысокие тепло- и шумоизоляционные характеристики, поэтому заметно уступают перекрытиям, выполненным из бетона. По этой причине лучше отдавать предпочтение бетонному варианту. Причем сделать монолитное перекрытие своими руками довольно просто.

Устройство

Если говорить об устройстве рассматриваемого перекрытия, то оно формируется из специального бетона армированного типа. Бетон заливается в опалубку, которая не деформируется впоследствии и не прогнется при нагрузке. Для создания своими руками такого изделия потребуется пиломатериал, инструменты для подгона, раскраивания и собирания щитов. После осуществления распалубки оно может применяться в стропильном механизме.

Расходником станет арматура, а также забетонированными окажутся коммуникации. Наиболее сложной будет плита перекрытия подвала – из-за большого количества вводных узлов механизмов инженерного типа.

Расчет нагрузки

Во время использования перекрытие монолитного типа подвергается воздействию разнообразных нагрузок:

• временных;
• постоянных.

Если говорить о первых, их величина будет связана с весом коммуникаций инженерного типа, отделки пола, потолков, мебели, а также числом людей, которые находятся в помещении. Во втором случае передача осуществляется массой стен здания, перегородками внутреннего типа и массой кровли, которая еще и воспринимает дополнительную массу от ветра и снеговых нагрузок. Когда работа по возведению стен полностью выполнена, и их уровень подогнан, можно обустраивать саму плиту.

Нагрузка, действующая на изделие, определяется толщиной перекрытия из железобетона. Например, если толщина составляет около 20 сантиметров, то каждый квадратный метр поверхности может принимать до полутонны нагрузки полезного типа.

Если расчет выполнить правильно, то можно оценить нагрузочную способность плиты из железобетона с учетом реальных эксплуатационных условий, а значит, и не дать образовываться трещинам.

На точность осуществления расчетов будут влиять следующие аспекты:

• толщина плиты железобетона;
• используемая марка бетона;
• показатель нагрузки расчетного типа на квадратный метр перекрытия;
• габариты.

Следует понимать, что при проектировании железобетонных перекрытий должен быть составлен точный план, который обычно представляет собой чертеж.

При подборе пролетной длины необходимо соотносить ее толщиной плиты. Данное соотношение должно быть примерно 30: 1. Но при осуществлении самостоятельного создания проекта делать что-то толще, чем 40 сантиметров смысла нет, ведь несущая способность увеличивается вместе с ее массой, а также напряжениями статического характера. По этой причине допустимая нагрузка на перекрытия самодельного типа редко когда будет выше 1,5-2 тонн на квадратный метр.

Правда, можно исправить данную ситуацию, если включить в конструкцию несущего типа двутавровые балки из стали, которые уложены на разровненную бетоном поверхность кладки стен несущего типа. Еще один вариант, как можно поднять пролетную длину при сохранении свободной планировки, – осуществить упор всей конструкции на колонны. Если толщина монолитного решения до 40 сантиметров, а длина пролета в 4 направления от колонн – 12 метров, то площадь опорного сечения будет составлять 1-1,35 квадратных метра. Но это возможно лишь в том случае, если арматурное сечение, которое закладывается в колонне, будет составлять не менее 1,5%.

Видео монолитное перекрытие + хитрости

Как сделать перекрытие между этажами

При возведении современных загородных строений их будущим владельцам нередко приходится самостоятельно заниматься изготовлением межэтажных перекрытий. Однако перед тем как делать перекрытие между этажами, настоятельно рекомендуем всем ознакомиться с техникой их сооружения.

Требования к перекрытиям

Устройство межэтажных перекрытий

Предметом нашего рассмотрения являются межэтажные перекрытия, при выборе которых обязательно должны учитываться прочность и долговечность подготавливаемой конструкции. При этом в качестве дополнительных требований, предъявляемых к сооружениям этого класса, рассматриваются обычно следующие характеристики:

• теплоизоляционные свойства перекрытий;
• звукоизоляция между этажами;
• устойчивость к возгоранию.

Тем не менее, основным условием эффективности межэтажных перекрытий остаётся высокая прочность конструкции, обеспечивающая возможность отделки потолков и снижающая вероятность появления на них трещин и других дефектов.

При оценке достоинств межэтажных конструкций особое внимание уделяется конечно же их звукоизоляционным характеристикам. При наличии в проекте помещений с высоким уровнем влажности (ванной комнаты, например), дополнительным плюсом может явиться наличие в них гидроизоляции.

По способу своего монтажа все конструкции этого класса принято делить на балочные перекрытия и перекрытия монолитного типа.

Перекрытия балочного типа

Схема перекрытия с деревянными балками

Балочные конструкции изготовляются на основе металлических, деревянных или железобетонных балок с последующей их отделкой всеми необходимыми элементами перекрытий. Рассмотрим каждую из этих категорий более подробно.

Деревянные балки

Перекрывающие конструкции, изготавливаемые на основе деревянных балок, являются наиболее распространённым видом перекрытий в частном строительстве. Такая их популярность объясняется следующими причинами:

• лёгкость перекрытий, изготавливаемых из «деловых» пород древесины;
• простота и удобство монтажа балок;
• возможность обходиться без привлечения специальной техники (подъемника или крана).

Прочность возводимой конструкции во многом определяется шириной пролёта деревянного перекрытия. Поскольку дерево легко деформируется, то для обеспечения проектной несущей способности балки следует укладывать с нормированным шагом (от 0,7 до 1 метра). При этом нужно придерживаться следующего правила: чем больше промежуток между балками, тем они должны быть толще.

Подбор сечения деревянных балок производится с учётом оптимального соотношения их сторон (обычно – 7:5). В промежутках между ними располагается звуко- и теплоизоляционный материал, укладываемый прямо на так называемый «подшив», являющийся одновременно потолком для нижнего помещения. Кроме того, для предохранения элементов конструкции от возгорания, а также в целях продления срока их эксплуатации следует провести обработку соответствующими защитными составами.

Строительство межэтажного перекрытия

Участки балок, соприкасающиеся с кирпичами, в частности, следует обмазать смолой и обернуть куском рубероида.

В кладке должны быть предусмотрены специальные ниши, в которых балки крепятся анкерными болтами подходящего размера. Все последующие операции выполняются в следующем порядке:

• непосредственно на «подшив» укладывается слой теплоизоляции, состоящей из минеральной ваты или другого облегчённого утепляющего материала;
• затем настилается слой гидроизоляции, функцию которой может выполнять обычная полиэтиленовая плёнка;
• поверх балок делается накат, состоящий из чернового и чистового пола, который сверху обычно закрывается фанерой.

Металлические балки

Благодаря своей прочности металлические балки имеют меньшие габариты и позволяют сэкономить на общем объёме, занимаемом перекрытием. Одновременно с этим заметно повышается несущая способность конструкций, превосходящая аналогичный показатель для деревянных балок во много раз. Но перед тем как делать перекрытия между этажами из металла вам следует знать, что последние не лишены определённых недостатков, основными из которых являются низкая антикоррозийная защита и невозможность обеспечения необходимого уровня звукоизоляции.

Монолитные перекрытия

Железобетонное перекрытие

Сплошные или безбалочные перекрытия изготавливаются обычно из материалов однородной структуры в виде плит или сборных (сборно-монолитных) панелей. К изделиям этого класса можно отнести и классические железобетонные плиты, укладываемые поверх несущих стен и перегородок строений.

Схема сборно-монолитного перекрытия

К недостаткам монолитных перекрытий следует отнести необходимость привлечения квалифицированного персонала и специальной подъёмной техники.

Видео

Для расчета количества балок используют специальные программы, как ими пользоваться смотрите ниже:

Предлагаем также посмотреть видео об изготовлении монолитного бетонного перекрытия:

Толщина бетонного перекрытия между этажами.

Как залить перекрытие между этажами своими руками правильно?

Толщина перекрытия между этажами — Всё о строительстве дома

Перекрытия между этажами в частном доме: виды и технология строительства

Перекрытия между этажами в частном доме представляют собой сооружения, которые разделяют помещения по высоте, образуя этажи. Данные конструкции отделяют подвальные и чердачные помещения от основных. Они должны иметь достаточную прочность, чтобы претерпевать нагрузку от собственного веса и полезную нагрузку, которая оказывается мебелью, людьми, а также оборудованием.

Общее описание

Величина полезной нагрузки на квадратный метр будет зависеть от назначения помещения и характера оборудования. Если речь идет о чердачном перекрытии, то данное значение не больше 105 килограммов на квадратный метр. Для межэтажного перекрытия цокольного этажа данное значение увеличивается до 210 килограмм на квадратный метр. Перекрытия между этажами в частном доме должны быть прочными, под воздействием нагрузок они не должны перегибаться, допустимая величина перегиба для чердачных перекрытий составляет 1/200, тогда как в случае с пролетами между этажами это значение должно быть равно 1/250.

Основные требования, предъявляемые к перекрытиям

В процессе строительства перекрытий следует обеспечить достаточную степень шумоизоляции, величина устанавливается нормами при проектировании. Для этого следует закрывать щели в местах стыковки материала, только в этом случае звуки из соседних помещений будут распространяться минимально. Перекрытия, которые разделяют помещения с определенной разницей температур, должны соответствовать требованиям теплозащиты. Это указывает на необходимость использования дополнительного слоя теплоизоляции. Какая бы то ни было конструкция, особенно выполненная из древесины, не способна противостоять длительному воздействию огня. Следует помнить о том, что каждый материал характеризуется определенным значением предела огнестойкости. Для железобетонных перекрытий оно составляет 60 минут, если же конструкция изготовлена из древесины с засыпкой, а снизу имеет оштукатуренную поверхность, то противостояние огню будет длится 45 минут. Деревянные перекрытия, которые защищены слоем штукатурки, способны противостоять пламени примерно 15 минут. При наличии деревянных перекрытий, которые в процессе обустройства не были защищены несгораемыми материалами, следует учитывать, что их предел огнестойкости еще меньше.

Разновидности перекрытий

Перекрытия между этажами в частном доме могут быть межэтажными, подвальными, цокольными или чердачными. По конструктивному решению несущая часть перекрытий бывает балочной или безбалочной. В первом случае система состоит из балок и заполнения. Во втором конструкция изготавливается из однородных элементов по типу панелей или плит.

Особенности балочного перекрытия

Перекрытия между этажами в частном доме могут быть балочными, при этом отдельные элементы располагаются на равном расстоянии друг от друга, а на балки укладываются элементы заполнения. Последние выполняют роль ограждения. Балки могут быть металлическими, железобетонными или деревянными.

Особенности строительства перекрытий из деревянных балок

При строительстве частных домов в большинстве случаев используются балочные перекрытия из древесины. Для балок при этом есть ограничения по ширине пролета, их можно использовать для чердачных перекрытий или межэтажных конструкций, при которых ширина пролета должна составить 5 метров. Такие изделия выполняются из хвойных или лиственных пород древесины, а на верхней стороне выполняется настил, который является полом. Конструкция такого перекрытия предусматривает наличие балок, наката, пола и теплоизоляционного материала.

Если вы решили выстроить перекрытия между этажами в частном доме своими руками на основе деревянных балок, то должны знать, о том, что дом при этом может иметь прямоугольный план. Перекрывать пролеты при этом необходимо по направлению вдоль короткой стены. Для того чтобы под собственным весом перекрытие не прогибалось, его элементы укладывают на определенном расстоянии. При необходимости соорудить перекрытие размером в 3×4 метра следует использовать балки 6×20, которые укладываются по 3-метровой стене. Если перекрытие межэтажное, то балки должны быть удалены друг от друга на 1,25 метра, в случае с чердачным перекрытием расстояние увеличивается до 1,85 метра. Это указывает на то, что при увеличении ширины пролета расстояние между балками становится больше.

Технология проведения работ

Если вами будут укладываться перекрытия между этажами в частном доме из дерева, то первоначально элементы обрабатываются антисептиком. При их опирании на бетонную или каменную стену концы оборачиваются двумя слоями рубероида, а балка заводится в подготовленное гнездо. При этом элемент не должен доходить до задней стенки на 3 сантиметра, конец балки следует сделать скошенным. Оставшееся свободное пространство заполняется теплоизоляцией, заменить которую можно монтажной пеной.

На боковые грани балок укрепляются бруски 4×4 или 5×5, которые носят название черепных. На бруски фиксируется накат из деревянных щитов. Пластины наката плотно прижимаются друг к другу, их крепят к черепному бруску с помощью саморезов. Когда выполняются перекрытия между этажами в частном доме, фото рекомендуется рассмотреть заранее. Это позволит вам понять, что конструкция предусматривает необходимость укладки изоляции. Она будет выполнять роль шумопоглотительного слоя, а в чердачном перекрытии – функцию теплоизоляции. В качестве материала можно использовать пенопласт, керамзит, опилки, минеральную вату, стружку, солому, а также древесную листву. После фиксации наката поверх укладывается теплоизоляция. Между балками сначала следует застелить слой толя, пароизоляционной пленки или пергамина, загибая материал на пять сантиметров на балки. После наступает черед укладки слоя теплоизоляции.

Строительство бетонного перекрытия

Бетонные перекрытия между этажами в частном доме могут обладать разными формами. Если речь идет о монолитных конструкциях, то они представляют собой сплошную плиту, толщина которой равна пределу от 8 до 12 сантиметров. При этом используется бетон марки М 200, сама плита опирается на несущие стены. Масса квадратного метра такого перекрытия может составлять 490 килограмм, если толщина равна 200 миллиметрам. Монтаж осуществляется в несколько этапов, первым выступает установка несущих балок на подготовленное место, далее обустраивается деревянная опалубка из необрезной доски, а на следующем этапе укладывается 6-миллиметровая арматура. На заключительном этапе осуществляется заливка бетона. Толщина перекрытий между этажами в частном доме может быть равна вышеупомянутому пределу, однако важно еще и правильно соорудить опалубку, которая иногда приобретается в готовом виде. Она состоит из телескопических стоек, балок, фанеры, а также треноги. Если использовать опалубку из алюминиевых или деревянных балок, то у мастера появится возможность соорудить перекрытие любой конфигурации.

Заключение

Перекрытия между этажами в частном доме из газобетона обычно обустраиваются из древесины, так как вес материала в основе стен является не столь большим, чтобы претерпевать нагрузки от бетона.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

12 вещей, которые не стоит покупать в секонд-хенде Ознакомьтесь со списком вещей, которые всегда должны быть новыми, и никогда не покупайте их в секонд-хендах.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Перекрытия между этажами частного дома

Перекрытия между этажами частного дома должны обеспечить требуемую несущую способность, иметь достаточную жесткость, обладать высокой степенью огнестойкости, сохранять тепло и обеспечивать хорошую звукоизоляцию. При проектировании перекрытий учитывается вес предметов и приборов, которые будут находиться в комнате выше и для которой перекрытие между этажами будет служить полом.

Если чердачные и цокольные перекрытия необходимо утеплять, так как они разделяют помещения с различной температурой, то на перекрытия между этажами в частном доме вполне достаточно будет уложить звукоизоляционный материал.

В зависимости от материала, из которого изготовлены стены частного дома перекрытия между этажами делятся на:

• Перекрытия этажей плитами из железобетона.
• Деревянные балочные перекрытия этажей.
• Металлические балочные перекрытия между этажами.
• Часторебристые сборно-монолитные перекрытия.

Существуют еще опалубочное перекрытие, то есть происходит сначала сооружение опалубки, закладка в нее арматурной сетки и в итоге осуществляется заливка бетоном. На взгляд автора статьи такой вид перекрытия мало эффективен и трудоемкий поэтому рассматриваться не будет. Хотя если кому интересно в интернете достаточно статей на эту тему и в конце статьи будет ролик на эту тему.

Перекрытия этажей плитами из железобетона

Перекрытия этажей плитами из железобетона применяются тогда, когда стены дома выложены из керамического или силикатного кирпича. Железобетонные плиты представляют собой конструкцию из бетона и арматурной стали, которая в виде натянутой струны проходит вдоль плиты. Учитывая это, нельзя распиливать плиты кусками, так как арматура потеряет свои свойства, что приведет к ослаблению прочности всей конструкции.

Перекрытия этажей плитами из железобетона

Для облегчения веса плиты изготавливают с пустотами внутри цилиндрической или прямоугольной формы поэтому их еще называют «пустотками». При монтаже железобетонные плиты на стены дома укладываются поперечной частью, но никак боковыми гранями. Перед укладкой плиты на место выкладывается раствор, который прижимается плитой. Выдавленный лишний раствор сразу убирается, чтобы он впоследствии не застыл и не стал причиной дополнительной работы по его очистке.

Железобетонные пустотные плиты перекрытия

Применение железобетонных плит обеспечивает быстроту монтажа перекрытия, не подвержено возгоранию, не требует дополнительной звукоизоляции, пароизоляции и сохраняет тепло между этажами. Но вместе с тем – это дорогое удовольствие, которое стоит немалых денег, идущих на покупку плит и аренду автокрана. Кроме того, оно не подходит для частных домов из оцилиндрованного бруса и домов, стены которых выложены газобетонными блоками. И еще: размеры дома по периметру и внутренние перегородки нужно «подгонять» под размер плит, а это не всегда удобно.

Деревянные балочные перекрытия этажей

В отличие от перекрытий этажей плитами деревянные балочные перекрытия требуют дополнительного утепления, должны иметь достаточную прочность, чтобы удерживать предметы верхнего этажа, устройство звукоизоляции. Однако, несмотря на это дерево является экологическим материалом, источает полезные для здоровья человека вещества, имеют сравнительно небольшой вес, а при соблюдении всех норм и правил эксплуатации может прослужить длительный срок. К этому еще нужно добавить отсутствие тяжелой строительной техники при монтаже перекрытий.

Деревянные балочные перекрытия этажей

Наиболее качественным перекрытие получается с использованием хорошо просушенной древесины хвойных пород цилиндрической формы. По мнению опытных строителей брус прямоугольного сечения со временем может прогибаться, нарушая целостность всего перекрытия. Почему так происходит? Все дело в том, что прямоугольный брус изготавливается из материала близкого к сердцевине дерева, которая по прочности уступает внешним краям.

Схема балочной конструкции

Укладываются деревянные балки на несущие стены с расстоянием между ними (балками) от 0,5 до 1,0 м, а вот размер самой балки должен быть по ширине не менее 1/3 ширины пролета и высотой 1/16 от того же параметра пролета. Наиболее проблемным местом при монтаже балок являются концы, которые заделываются в наружные стены где из-за разницы температур образовывается конденсат, пагубно влияющий на состояние древесины: дерево может прогнить и разрушить все перекрытие. Чтобы этого не происходило концы балок оборачивают в рубероид или обрабатывают специальным средством от гниения.

Перед перекрытием этажа балки обрабатывают антисептиком, чтобы материал не гнил и в нем не заводились насекомые-вредители

Укладку брусьев следует производить маячным методом, то есть сначала устанавливаются крайние брусья, а затем и промежуточные. Весь процесс монтажа контролируется уровнем, чтобы не допустить какую-либо погрешность, а для равномерного распределения брусьев (шага) применяют шаблон. Если возникает необходимость выравнивать балки используют отходы древесины, но обязательно просмоленные. Снаружи стены балки должны не доходить до края стены на 3–5 см: впоследствии это пространство заполняется монтажной пеной что позволяет избежать вредного воздействия атмосферных осадков на торцы брусьев.

Следует помнить, что балки, находящиеся вблизи дымовых труб, необходимо изолировать негорючими материалами, например, асбестовыми листами.

Металлические балочные перекрытия между этажами

Перекрытия между этажами в частном доме с помощью металлических балок (швеллера, двутавра, обыкновенного рельса, уголков большого размера и т. д.) применяется крайне редко, хотя они более долговечны и имеют небольшие габариты.

Междуэтажные перекрытия из металлических балок

Однако, с помощью металлических балок можно перекрывать большие пролеты до шести метров и более. Кроме того, балки из металла лишены какой-либо горючести, но вместе с тем непригодны при использовании в местах с повышенной влажностью, а также имеют низкие теплоизоляционные свойства и хорошо проводят звук.

Часторебристые сборно-монолитные перекрытия

Часторебристые сборно-монолитные перекрытия представляют собой довольно сложную конструкцию, состоящей из армирующего пояса (венца), балки перекрытия, разделительных ребер, пустотелых блоков и слоя бетона толщиной в несколько сантиметров.

Сборно-монолитные (часторебристые) железобетонные перекрытия

Венец является обязательным элементом перекрытия, проходящий через все стены дома и заходит в них на глубину 10–12 см; высота армирующего пояса равна 25–28 см.

Балки перекрытия располагаются с шагом 50–60 см и служат основанием для пустотелых блоков, которые выполняют лишь функцию заполнения пространства и не несут никакой силовой нагрузки в отличие от разделительных ребер, придающих жесткость перекрытию.

Слой бетона, который называют еще конструкционным, заполняет пустоты между пустотелыми блоками, образуя вместе с арматурой балок несущую нагрузку всего перекрытия.

Преимущество часторебристых перекрытий состоит в том, что для их сооружения не требуется устройство опалубки и применения тяжелой строительной техники в виде автокрана. Технология является довольно прогрессивной, но почти никогда не используется частными застройщиками.

Межэтажные перекрытия в загородном доме

Оптимальный вариант надежного перекрытия частного дома определяют на стадии разработки проектной документации. На выбор влияет толщина стен, высотность здания, величина полезной нагрузки от коммуникаций, сантехнических приборов, отопительного оборудования, бытовой техники, предметов мебели. Межэтажные перекрытия делят дом по высоте и служат для смежных помещений полом или потолком. Горизонтальные перегородки препятствуют циркуляции холодного воздуха и способствуют сбережению энергии.

Типы перекрытий и требования к ним

Виды горизонтальных конструкций в частном доме по их расположению:

• подвальные – изолируют подземные неотапливаемые помещения;
• цокольные – являются полом для первого этажа;
• чердачные – защищают жилые комнаты от холода и жары подкрышного пространства;
• межэтажные (мансардные) – разделяют строение по высоте.

Функциональные перекрытия частного дома должны обладать:

1. прочностью, то есть способностью выдержать собственный вес, обстановку и оборудование помещений. Полезная нагрузка на чердачные составляет – 105 кг/см2, на цокольные и межкомнатные – 210 кг/см2;

2. жесткостью, которая поддерживает допустимую величину прогиба в 3 см. От этого зависит целостность отделки потолка, вибрация и скрипучесть пола на верхних этажах коттеджа;

3. шумопоглощающими свойствами. Перегородки между жилыми этажами оборудуют звукоизоляцией;

4. теплосберегающими качествами, если в смежных помещениях разная температура. Чтобы исключить образование конденсата дополнительно прокладывают паробарьер;

5. огнестойкостью, которая предусматривает безопасную эвакуацию в случае возгорания. Железобетон обеспечивает запас времени 60 минут, защищенные штукатуркой деревянные перекрытия – максимум 45 мин;

6. гидроизоляционным слоем при соседстве с холодными помещениями;

7. биологической стойкостью к грибковым микроорганизмам.

Конструкция бывает сборной и монолитной. Первые монтируют на балках или с помощью железобетонных плит, вторые заливают в опалубку. Прочность опорных стен, сроки и материально-технические ресурсы строительства определяют способ возведения перекрытий. Частные дома, построенные из пеноблоков, требуют особого подхода при выборе устойчивой системы. Ячеистый бетон имеет недостаточную прочность и может дать усадку при больших нагрузках, поэтому перекрытия в таких коттеджах легче сделать с помощью балок из дерева. Устройство этажей выполняют самостоятельно.

Какую разновидность лучше выбрать?

Несущие балки сборных перекрытий опирают на ограждающие стены коттеджа. Сверху настилают чистый пол, снизу подбивают потолок, между ними укладывают тепловую и звукоизоляцию. В частных домах с опорными стенами из искусственного камня применяют деревянные или железобетонные балки, металлические двутавры или швеллера.

В коттедже из пеноблоков перекрытие первого этажа можно осуществить пустотелыми плитами, которые заказывают заранее на ЖБК. Монтаж потребует привлечения подъемной техники и квалифицированных рабочих. По периметру опорных стен необходимо сделать замкнутый армированный пояс.

Монолитные перекрытия между этажами монтируют после точных расчетов несущей способности пеноблоков. Этот вариант потребует затрат на промежуточные перегородки, увеличение толщины стен, армированный пояс, подвесную опалубку и надежные подпорки. Заливка связана с использованием металлической арматуры и бетона заводского производства, который непрерывно подают на верхнюю отметку с помощью насосов. Поэтому самому с данным видом работ не справиться. Толщина ЖБИ не превышает 15–20 см, но для его застывания потребуется месяц.

При строительстве из пеноблоков доступность, небольшой вес, простой монтаж – основные критерии выбора материала и способа устройства. Всеми этими качествами обладает древесина. Вариант использования металлических двутавров не подходит для домов из пенобетона из-за большого веса и возможности образования коррозии.

Установка опор из древесины

1. относительно небольшой суммарный вес (вместе со средней полезной нагрузкой максимум – 400 кг/м2), по сравнению с железобетоном, который в 2 раза тяжелее. Облегчение надземных конструкций позволяет сэкономить на фундаменте;

2. доступность различных видов пиломатериалов. Брусья сращивают по длине, склеивают из досок подходящих размеров. Для транспортировки и выгрузки не требуется спецтехника;

3. простой монтаж с использованием стандартных инструментов позволяет выполнить работы самостоятельно без подъемных механизмов;

4. отсутствие необходимости укрепления периметра опорных стен железобетонным поясом;

Действительно рабочий законный способ экономии.Это нужно знать каждому!

5. экономия на фундаменте, транспорте, наемных рабочих, себестоимости материала;

6. высокая скорость установки и немедленное продолжение строительства.

Недостатком является ограничение ширины пролета. Чтобы сделать прогиб брусьев минимальным, в помещениях устанавливают колоны и подпорные перегородки. Шаг укладки определяют по нагрузке и сечению балки. Устойчивые межэтажные перекрытия возводят над пролетами до 5 м, а чердачные по ширине не превышают 6 м. При средней нагрузке 400 кг/м2 брусья сечением 150х200 (225) мм устанавливают с шагом 0,6 м, 150х225 (175х250) мм на расстоянии 1 м.

Перед установкой древесину обрабатывают антисептиком. После пропитки наносят защитное покрытие от возгорания, плесени и насекомых. Балки закрепляют в гнездах, которые формируют при возведении несущих стен. Концы брусьев срезают под углом 60°, промасливают и оборачивают рубероидом места соприкосновения с каменными блоками. Свободное пространство ниш заполняют минватой или задувают пеной.

Вначале монтируют балки на расстоянии 0,5 м от стен, затем с определенным шагом распределяют промежуточные. Проверяют одинаковый уровень укладки брусьев с помощью лазерного уровня. Выравнивают конструкцию промасленными досками необходимой толщины, которые подкладывают в гнезда под балки.

Изоляция и отделка

Месторасположение в коттедже горизонтальной перегородки определяет применение изоляционных и отделочных материалов. Толщина перекрытий между этажами зависит от высоты балок, количества слоев и характеристик чистового настила. Схема устройства наката своими руками:

• к нижней части боковых поверхностей балок прибивают черепные бруски 50х50 мм. Они будут поддерживать накат и слой изоляции;
• на бруски настилают накат, который можно сделать, сбив щиты из досок;
• щиты соединяют и прикрепляют к черепным брускам;
• если перекрытие цокольное, то на «черный» пол укладывают парозащитную пленку и утеплитель. Сверху настилают гидроизоляцию и чистовой пол;
• межэтажные перекрытия снизу подбивают парозащитным покрытием, затем потолочной доской, фанерой или древесными плитами. После укладки тепло- и звукоизоляции, конструкцию накрывают паромембраной и настилают половые доски.

Доски пола пропитывают защитными средствами, красят или вскрывают лаком. На древесностружечные плиты укладывают линолеум, ламинат, паркет. Потолок выравнивают декоративной плиткой, доской или гипсокартоном. Затем наносят финишное покрытие.

1. Деревянные элементы обрабатывают средствами на водной основе, которые предназначены для использования внутри помещений. Для этого подходит «Сенеж огнебио» российского производства – комплексная пропитка относится к 1-й группе эффективности защиты от возгорания и влияния биологических факторов на древесину.

2. Проем перекрытия не должен превышать 6 м, а шаг укладки несущих балок – 1 м.

3. Минимальное расстояние между опорными балками и шахтами вытяжной вентиляции – 250 мм.

4. Минимальная толщина слоя тепловой и звукоизоляции составляет 100 мм между жилыми помещениями и 200–250 мм для чердачных и цокольных систем.

В качестве утеплителя используют керамзит с размером фракции 5–10 мм, перлит, шлак, сухой песок, пенопласт или минвату. Сыпучие материалы более доступны, но утяжеляют конструкцию. Наиболее приемлемый вариант для частного дома – минеральная вата обладает низкой теплопроводностью, отталкивает влагу и, в отличие от пенопласта, пропускает воздух.

Источники: http://fb.ru/article/251364/perekryitiya-mejdu-etajami-v-chastnom-dome-vidyi-i-tehnologiya-stroitelstva, http://remontzhilya.ru/perekrytiya-mezhdu-etazhami-chastnogo-doma.html, http://stroitel-list.ru/bloki-i-plity/perekrytiya/mezhetazhnye-perekrytiya-v-zagorodnom-dome.html

sam-doma.ru

Как залить перекрытие между этажами своими руками правильно?

Залить правильно межэтажное перекрытие

• Установка опалубки
• Какие есть виды перекрытий?
• Как происходит укладка арматуры?
• Когда производить снятие опалубки?
• Определяем прочность бетона
• Подсчитаем стоимость и затраты

Очень важно залить перекрытие между этажами правильно.

Ведь оно будет являться надежным полом первого этажа в вашем доме, а также будет долговечным и не провисаемым ни под каким весом потолком для цокольного этажа. Мы будем шаг за шагом рассматривать, как можно правильно сделать своими руками монолитные потолки или пол между этажами и что для этого нам потребуется.

Конструктивная схема сборно-монолитного перекрытия.

Во-первых, нам потребуются умелые руки, балка, бетон, так как мы рассматриваем вариант перекрытия в частном кирпичном или блочном доме, поэтому для успешного совершения данного дела своими руками необходимо вникнуть во все детали, ведь делать перекрытия мы собираемся своими руками.

Для начала нам необходимо определить толщину стен, так как от этого будет зависеть толщина нашего перекрытия между этажами. Обычно для стен в частном доме из кирпича или блоков используют толщину перекрытий от 15 до 20 см, для тонких же стен нельзя использовать такую толщину перекрытия, да и лучше будет воспользоваться совершенно другим вариантом.

Установка опалубки

Дальнейшим шагом будет опалубка. Она устанавливается между этажами и предназначена для крепления балки. При изготовлении опалубки своими руками можно воспользоваться старыми досками. Уложив доски, их необходимо снизу чем-то подпереть, например, бревнами. Это предотвратит провисание данного перекрытия из дерева. Поверх уложенных досок можно положить фанеру (водостойкую). Необходимо использовать строительный уровень для определения неровностей поверхности, чтобы наше перекрытие из дерева получилось ровным и, в случаях возникновения провисаний, устранить данный недостаток. Такой способ заливки называется безбалочным.

Вернуться к оглавлению

Какие есть виды перекрытий?

Таблица,‭ ‬в которой вы можете сравнить разные виды перекрытий и выбрать наиболее подходящее для себя.

Существуют железобетонные, монолитные железобетонные и сборно-монолитные перекрытия.

Первые особенно популярны для перекрытия в кирпичных домах. Для их установки обычно используют сплошные панели или многопустотные, которые укладываются на цементный раствор, швы между плитами заполняются раствором.

Недостатком такого способа является необходимость применения грузоподъемной техники, стандартные размеры готовых плит тоже являются недостатком, так как не всегда могут подойти под размеры вашего дома. Достоинствами данного способа является прочность железобетонных плит, и тот факт, что бетон не боится сырости, в отличие от перекрытий из дерева.

Монолитные перекрытия из бетона представляют собой сплошную плиту, которая опирается на несущую стену. Достоинством такого монолитного сооружения является возможность производить работы без погрузочно-разгрузочной технической работы, при этом бетонная поверхность получается более прочной, заделка швов не требуется. Еще данный способ дает возможность прибегать к смелым архитектурным решениям.

Для монтажа данного перекрытия необходимо использовать стальные балки, которые устанавливаются на деревянную опалубку.

Такая опалубка включает в себя несколько составляющих элементов: унивилка, в которую и вставляются балки, сами балки, телескопические стойки, которые держатся с помощью треног, настил и фанера. На опалубку с перекрытием из дерева укладывают листы фанеры, которые являются основанием для дальнейшей заливки бетонного перекрытия первого этажа. Далее устанавливают каркас из арматуры.

Вернуться к оглавлению

Как происходит укладка арматуры?

Предел огнестойкости железобетонных перекрытий‭ ‬— 60‭ ‬мин‭; ‬деревянных перекрытий с засыпкой и нижней оштукатуренной поверхностью‭—‬ 45‭ ‬мин‭; ‬деревянных перекрытий,‭ ‬защищенных штукатуркой,‭ ‬около‭ ‬15‭ ‬мин‭; ‬деревянных перекрытий,‭ ‬не защищенных несгораемыми материалами,‭ ‬еще меньше.‭

Укладка арматуры происходит таким образом, чтобы она не соприкасалась с поверхностью опалубки. Арматура потребуется 6-12 мм. Для этого используют специальные фиксаторы (стульчики). Уложенный каркас из арматуры должен представлять собой ячейки размером 10х10 см. При помощи проволоки каркас из арматуры связывается между собой своими руками. В этом способе перекрытия можно использовать не только перекрытие из дерева, но и алюминиевые балки. Все готово, теперь остается залить раствором всю площадь перекрытия.

Недостатком данного вида конструкции является необходимость установки деревянной опалубки на всю площадь такого перекрытия.

Так как мы собираемся залить нашу приготовленную поверхность своими руками, то нам может потребоваться подъемный кран или специальная вагонетка с открывающимся дном. Бетонное перекрытие необходимо залить правильно. Ведь своими руками залить быстро не получится и поэтому нам необходимо учитывать, что промежутки между заливками должны быть не более 12 часов, чтобы раствор не успел засохнуть, иначе не будет монолита, так как раствор не свяжется между собой.

Полная связка или сцепление раствора происходит примерно от 3-х до 4-х недель или 28 дней. Неравномерное засыхание раствора приводит к трещинам. Если это произошло, необходимо полить данную поверхность водой.

Сборно-монолитное перекрытие этажа является наиболее современным устройством перекрытий .

В таком виде перекрытий пространство, образующееся между одной балки до другой, заполняется полыми блоками.

Когда все пространства заполнены такими блоками, остается только залить всю площадь данной конструкции раствором бетона. Данный вид конструкции монтируется своими руками без использования подъемной техники, так как вес 1 метра балки составляет 19 кг. По времени и способу укладки данное перекрытие более трудоемкое, чем остальные виды перекрытий. Перед тем как залить данную конструкцию, ее необходимо армировать проволокой 5-6 мм в диаметре.

Вернуться к оглавлению

Когда производить снятие опалубки?

Схема мелкощитовой разборной опалубки на рамах для монолитных перекрытий.

После соблюдения некоторых требований производится снятие опалубки с бетонных монолитных конструкций. Боковые элементы опалубки, которые меньше всего подвержены нагрузке от веса монолитной конструкции, допускается в том случае, если бетонное покрытие достигло своей максимальной прочности. Стоит быть более внимательными при удалении несущей опалубки монолитных бетонных конструкций.

Данное действие необходимо производить тогда, когда соблюдены все нормы достижения бетонной заливки, так называемой проектной прочности: несущие элементы монолитной конструкции с пролетом до 2 м – 50%; несущие конструкции балки, прогонов, сводов, ригелей и плит с пролетом от 2 до 6 м – не меньше 70%; несущие конструкции с пролетом от 6 м – не меньше 80%; несущие конструкции, армированные несущими каркасами, – не меньше 25%.

Вернуться к оглавлению

Определяем прочность бетона

Бетон набирает свою прочность на 30% приблизительно на 3-ий день, на 7-ой день прочность бетона будет составлять 60%, на 14-ый день – примерно 80% и на 28-ой день прочность бетона принято считать 100%. Однако бетон продолжает набирать свою прочность и по истечении 28-ми дней. На 90-ый день прочность бетона возрастает еще на 30-35% от 100% в 28-ой день.

Перекрытие должно быть жестким,‭ ‬то есть под действием нагрузок не давать прогибов.‭ (‬допустимая от‭ ‬1/200‭ ‬для до‭ ‬1/250‭ ‬пролета для междуэтажных‭)‬.

Оптимальной температурой для затвердения бетонного монолитного состава считается 20-25 градусов. Оптимальная влажность – не выше 90%. Конечно, при возведении конструкции своими руками трудно произвести соответствующие замеры прочности бетона, но мы можем все таки ориентироваться на погодные условия и соответствующим образом делать определенные выводы о прочности нашей конструкции.

Например, в дни, когда температура воздуха составляет 10 градусов, бетон набирает прочность 40-50% на 7-ые сутки, если же температура воздуха составляет всего лишь 5 градусов, то бетон наберет свою прочность на 30-35%. При жаркой погоде 30 градусов прочность бетона на 3 сутки составит 45%. При отрицательных температурах заливка этажа бетонным раствором своими руками не рекомендуется, так как бетон в таких условиях совсем не набирает никакой прочности.

Существуют специальные добавки в бетонный раствор для таких случаев, но мы строим для себя и своими руками, поэтому лучше подождать. Пока вы сможете только положить балки, сделать перекрытия из дерева между этажами, соорудить и установить армированный каркас, но заливку бетоном лучше отложить. Но если вы залили балки и армированные каркасы бетонным раствором своими руками, а потом температура воздуха опустилась ниже нуля, то не спешите с решением о демонтаже опалубки, дождитесь весны и теплой погоды.

Вернуться к оглавлению

Подсчитаем стоимость и затраты

Самым дешевым видом перекрытия являются сборные железобетонные перекрытия, от 35-40 долларов, несмотря на то что при этом виде перекрытий используется грузоподъемная техника. Далее идет монолитное железобетонное перекрытие. от 45 долларов, данный способ не требует грузоподъемной техники, не имеет швов и поэтому не имеет затрат на заделку швов, но в данном виде используется опалубка по всей поверхности перекрытия. Затем идет сборно-монолитное перекрытие, которое тоже не требует техники грузоподъемной, – 70-75 долларов. Затраты приведены на 1 кв.м площади перекрытия.

Showcase Potolku Body

http://1popotolku.ru

legkoe-delo.ru

Как сделать перекрытие между этажами

Основные требования

Когда мы слышим слова “перекрытие между этажами”, мы представляем себе конструкцию в доме, которая является одновременно потолком первого и полом второго этажа. Но из всего сказанного верно только то, что перекрытие в доме – это и потолок, и пол одновременно. Ведь перекрытие между этажами может быть и между подвалом и первым этажом, и между верхним этажом и крышей. Поэтому правильным будет такое определение: перекрытие – это конструкция, разделяющая здание по горизонтали, образующая этажи и отделяющая их от подвальных и чердачных помещений.

Схема перекрытия каркасного дома.

Перекрытие должно иметь достаточный запас жесткости и прочности, чтобы выдержать нагрузку как собственного веса, так и веса находящихся сверху мебели, оборудования и людей, и при этом не допускать прогибов. Допустимая полезная нагрузка для перекрытия между этажами – 210 кг/кв. м, а для чердачного перекрытия – 105 кг/кв. м.

Монтируемая в доме конструкция должна обладать достаточной степенью звуконепроницаемости. Уровень пропускаемого ею шума не должен превышать установленные санитарные нормы. Поэтому для лучшей звукоизоляции нужно сделать тщательную герметизацию мест стыковки перекрытий между этажами.

Перекрытие, разделяющее помещения с разницей температур больше 10 градусов (например, подвала и первого этажа или верхнего этажа и чердака), нужно обязательно делать теплоизолированным, чтобы оно соответствовало санитарным нормам теплозащиты.

При монтаже нужно учитывать, что ни одна конструкция не может считаться полностью огнестойкой, но у каждого материала есть свой предел огнестойкости. Для железобетонных конструкций такой предел составляет 60 мин, оштукатуренных деревянных конструкций -15 мин, неоштукатуренных – еще меньше.

Виды перекрытий

Схема монолитного перекрытия.

Перекрытия можно разделить по функциональному предназначению и по способу их конструкции. По функциональному предназначению они могут быть междуэтажными (разделяющими жилые этажи), цокольными (отделяющими подвал от первого этажа) и чердачными (отделяющим жилой этаж от чердака). Перекрытия бывают сплошные и сборные, с установкой и без установки балок. Решая вопрос, какую делать конструкцию, всегда нужно учитывать разницу в технологии установки разных видов.

При устройстве балочного перекрытия его несущей основой являются деревянные, железобетонные или металлические балки. У балок должен быть большой запас прочности. Несущие балки устанавливают, соблюдая между ними одинаковое расстояние в 70 см или 80 см. При этом важно знать, что максимальная длина пролета для деревянных балок – не более 5 м для междуэтажных перекрытий и не более 6 м для чердачных перекрытий.

Если строительные пролеты больше 5-6 м, то по действующим строительным нормам применение деревянных балок запрещено.

При использовании металлических и железобетонных несущих балок ограничений по ширине пролета не существует.

Схема опалубки монолитных перекрытий.

Чтобы сделать сплошное перекрытие, используют или монолитные, или пустотелые плиты. Для придания дополнительной прочности и во избежание нежелательных сдвигов плиты обязательно надо садить на цементный раствор. И не следует забывать, что вес плит достаточно солидный, и вручную, без использования специальной подъемной техники, их не установить.

У каждого вида перекрытия есть свои достоинства и недостатки. Преимуществом деревянных перекрытий является то, что их можно сделать без использования механизированных подъемных средств, причем делать их можно в любом, даже очень сложном архитектурном месте. Такое перекрытие достаточно легко и относительно недорого сделать. Главный его недостаток – такая конструкция является источником повышенной огнеопасности в доме.

Главный козырь металлических балок по сравнении с деревянными – это большая надежность и долговечность. Ими можно перекрывать пролеты 6 м и более. Они огнестойкие и не подвержены гниению. И все же подобные перекрытия между этажами сейчас применяют редко. Во первых, при повышенной влажности воздуха на них быстро образуется коррозия. Во вторых, такое перекрытие имеет теплоизоляционные и звукоизоляционные качества значительно хуже, чем деревянные конструкции.

Главным достоинством железобетонных балок является возможность перекрывать пролеты до 7,5 м. Однако это достоинство нивелируется тем обстоятельством, что для их укладки необходимо делать специальные подъемные приспособления, поскольку вес железобетонных балок колеблется от 175 до 400 кг.

Монтаж балочных конструкций

Схема балочной опалубки перекрытий.

Основным элементом деревянного балочного перекрытия являются балки лиственных или хвойных пород дерева. Такая конструкция обычно состоит из балок, наката, пола и утеплителя. Если дом делать в виде прямоугольника, балки целесообразней класть параллельно его короткой стене. Чтобы избежать прогибов балок, их нужно класть на определенном расстоянии друг от друга, при этом следует брать в расчет две величины: сечение балок и длину пролета. При укладке балок обязательно нужно брать в расчет и толщину досок пола. Если толщина досок не более 30 мм, расстояние между балками не должно быть больше 0,5 м независимо от сечения самих балок.

Таблица расчета сечения деревянных балок

ШИРИНА ПРОЛЕТА, М	РАССТОЯНИЕ МЕЖДУ БРЕВНАМИ, М	ДИАМЕТР БРЕВЕН, СМ
2	1	13
	0,6	11
2,5	1	15
	0,6	13
3	1	17
	0,6	14
3,5	1	19
	0,6	16
4	1	21
	0,6	17
4,5	1	22
	0,6	19
5	1	24
	0,6	20

Схема монтажа перекрытия между этажами .

Непосредственно перед установкой балок их нужно обработать антисептиком. Концы балок, которых кладутся на стену, лучше обернуть несколькими слоями рубероида, при этом торцы балок оборачивать не следует, так как обернутая балка не дышит и быстро загнивает. При укладке в гнездо между стеной дома и концами балки должен оставаться зазор в 2-3 см. Оставшееся пространство заполняют утеплителем или монтажной пеной.

Установленные балки необходимо закрепить анкерными болтами. На боковые грани балок закрепляют т. н. черепные бруски сечением 5х5 см и с их помощью делают накат. Материалом для наката служат деревянные доски или щиты, которые крепятся к черепному бруску саморезами. Закрепленный накат нужен, чтобы по нему сделать своими руками потолок.

Закрепив накат, нужно сделать изоляцию, которая в балочной конструкции между этажами выполняет функции звукоизоляции, а изоляция перекрытий подвала и первого этажа, а также последнего этажа и чердака дома – еще и функцию теплоизоляции. В современном строительстве чаще всего для изоляции применяется минеральная вата – материал легкий, “дышащий”, но в то же время обладающий достаточно высокой степенью тепло- и звукоизоляции. Неплохими изоляторами могут стать пенопласт, опилки, древесная стружка и керамзит.

?? ?Для оборудования теплоизоляции поверх наката между балками нужно положить слой толи или пароизоляционной пленки, загибая концы на балки. Толщина любого утеплителя для перекрытия между этажами составляет не меньше 10 см, а между холодными и отапливаемыми помещениями – не меньше 25 см.

Железные и железобетонные балки

Перекрытие с использованием железных балок делается с помощью прокатного профиля: швеллеров и уголков, которые являются несущими элементами конструкции. Между железными балками ложатся железобетонные плиты толщиной до 9 см. Сверху по этим плитам кладется слой шлака и фиксируется с помощью железобетонной стяжки. Толщина этого слоя – до 10 см.

Схема межэтажного крепления панелей.

Расстояние между железобетонными балками составляет от 60 до 100 см. Межбалочное пространство заполняют в зависимости от материала будущего пола: если материалом для пола будет служить паркет, то обычно используют легкобетонные плиты, а при полах из линолеума – пустотелые легкобетонные блоки. Оставшееся пространство между балками и плитами заполняют цементным раствором и затирают. Перекрытие между этажами в обязательном порядке нужно звукоизолировать, а на чердачных и цокольных перекрытиях – еще и теплоизолировать.

Монтаж безбалочных (сплошных) перекрытий

Безбалочные (сплошные) перекрытия являют собой или сплошную монолитную плиту или вплотную уложенные панели. Характерная их особенность в том, что они выполняют одновременно и несущие, и ограждающие функции. По технологии выполнения перекрытие может быть сборным, монолитным или комбинированными.

В настоящее время среди названных наиболее популярно, особенно в строящихся кирпичных домах, сборное железобетонное перекрытие. Для его устройства используют две разновидности панелей: сплошные и многопустотные. Выбор панели зависит от несущей способности стен и ширины пролета.

Их преимущество по сравнении с деревянным перекрытием – высокая прочность. Они рассчитаны на полезную нагрузку больше 200 кг/ м2. Такое перекрытие не горит, не боится сырости и практически не нуждается в уходе. А к их недостаткам следует отнести то, что не всегда есть возможность приобрести готовые плиты требуемых размеров, так как заводами они выпускаются стандартных размеров. И не следует забывать, что при монтаже железобетонного перекрытия не обойтись без грузоподъемной техники.

При монтаже сборных железобетонных перекрытий между этажами плиты необходимо обязательно посадить на слой цементного раствора. Опора на стены дома (при условии толщины стен не меньше 250 мм) не должна быть меньшей 100 мм. Удаление швов между плитами происходит с помощью цементного раствора.

Схема безбалочного перекрытия.

Монолитное железобетонное перекрытие представляет собой опирающуюся на несущие стены монолитную плиту, изготовленную из бетона марки 200. Толщина такой плиты колеблется от 8 до 12 см. Перекрытие монтируют таким образом: сначала на подготовленные гнезда укладываются стальные несущие балки, затем к этим балкам подвешивается деревянная опалубка, поверх опалубки между балками помещается железная арматура толщиной 6-12 мм и только после этого выполняется бетонирование плиты перекрытия.

Главные преимущества такого способа устройства перекрытия между этажами в высоком качестве бетонной поверхности, отсутствии стыковочных швов и возможности сделать такое перекрытие в доме любой архитектурной формы. Важно еще и то, что при устройстве этого вида практически отпадает необходимость в дорогостоящей специальной подъемной технике. Если у вас есть время и возможность на устройство, а затем удаление деревянной опалубки по всей площади перекрытия, то это конструктивное решение среди монолитных перекрытий будет лучшим.

Суть конструкции сборно-монолитных перекрытий в том, что межбалочное пространство заполняется пустотелыми блоками, поверх которых сверху наносится слой бетона. Такое перекрытие имеет улучшенные теплоизолирующие свойства. Кроме того, устройство такого перекрытия значительно сокращает сроки строительства. Однако при укладке такой конструкции все приходится делать своими руками, это процесс очень трудоемкий, и при строительстве дома выше второго этажа применять его нецелесообразно.

Сборно-монолитное перекрытие монтируют следующим образом: балки укладываются на стены на расстоянии 60 см. Погонный м балки весит не более 19 кг, что позволяет не привлекать к укладке балок подъемные приспособления. На балки укладывают керамзитобетонные или полистиролбетонные пустотные блоки (вес одного блока из керамзитобетона – 14 кг, из полистиролбетона – 5,5 кг). Такой вес позволяет производить укладку блоков вручную.

?После укладки блоков подготовленная конструкция фактически является несъемной опалубкой, поверх которой, усилив арматурной железной сеткой с ячейками 100х100 мм, укладывают слой монолитного бетона марки 200.

Инструменты для строительства:

• пила;
• молоток;
• ножовка по металлу;
• лопата совковая;
• кельма.

В одном, к тому же ограниченном по объему, материале нет возможности полностью раскрыть такую сложную тему, как устройство междуэтажных перекрытий, особенно учитывая разнообразия их видов. Поэтому задача была свести в одном материале основные, узловые моменты устройства перекрытий между этажами из различных материалов, чтобы вы могли использовать их с наибольшей для себя пользой.

o-cemente.info

Перекрытия между этажами в частном доме из газобетона видео фото

Межэтажные перекрытия бывают монолитными (железобетонными), плитными и деревянными. Конкретный выбор зависит от типа постройки, её веса и величины пролётов.

Деревянные перекрытия чаще всего монтируют в блочных домах, зданиях из бетона и дерева.

В малоэтажном частном строительстве предпочтительны конструкции из пеноблоков и дерева. Но чаще всего их делают из дерева. Натуральная древесина легче камня, кирпича и бетона и не требует дополнительного привлечения строительной техники. Можно своими руками сделать деревянное перекрытие в течение нескольких дней. Если вам необходимо монолитное перекрытие, то можно обратиться в компанию “Стройбат”. Компания обеспечит вам:
Качественный расчет и проектирование технического проекта.
Подготовка земляных работ
Монтаж опалубки
Заливка конструкции бетоном
Гидроизоляция фундамента, завершающие работы

К недостаткам перекрытия из натурального дерева между этажами относятся – повышенная воспламеняемость, шаткое сцепление с несущими элементами здания и гниение. Гниение и возможность возгорания устраняют путём пропитки деревянных стройматериалов специальными антисептическими и противопожарными составами. Шаткость сцепления не проявится, если монтаж перегородки выполнить правильно.

Существуют балочные, облегчённые и ребристые деревянные перекрытия.

Облегчённые перекрытия между этажами в доме применяют редко. Они становятся актуальны каркасных деревянных домах. Обшивку и рёбра стелются через каждые 0,3–0,8 м. Максимальная длина не больше 5,0 м, толщина – 0,3 м. Перегородку обшивают плитами ДСП, фанерой, реже — стальной лентой. В качестве утеплителя применяют только минеральную вату.

Балочно-ребристое перекрытие. При таком способе рёбра укрепляют поперёк брусьев. Деталей при этом требуется меньше, но по сборке эта конструкция сложнее двух других.

Деревянные перекрытия в типовом доме монтируют между

• наземными этажами;
• над подвалом;
• между верхним этажом и чердаком.

Величина пролёта для возведения балок — не более 8 м.

Требования к перекрытию:

• жёсткость и прочность;
• способность удержать давление не менее 400 кг на кв. м.;
• долговечность и надёжность материалов; тепло- и звукоизоляция.



Необходимые стройматериалы

Для изготовления деревянных перекрытий между этажами выбирают только хвойные породы, обладающие особой прочностью по сравнению с лиственными. Качество брёвен проверяют с помощью топора. Обухом простукивают по всему стволу: сухие — издают чистый звонкий звук.

Допустимая влажность дерева для строительства частного дома — 18 %.

Дерево внимательно осматривают с целью выявления трещин и гнили. Чистые сухие брёвна пропитывают антигрибковыми и антисептическими составами.

Для деревянного перекрытия между этажами в кирпичном и других домах отбирают только брёвна, ширина которых соотносится к длине в пропорции 1/25.

Например, ширина 4-х метрового бревна должна быть – 4/25= 16 см.

Это могут быть обычные брусья или двутавровые балки, склеенные из досок.

Способ установления брусьев зависит от типа будущего сооружения.

[su_note note_color=”#fbd6d3″]Скажем, монтаж перегородок своими руками в газобетонном доме требует следования чётким инструкциям, иначе есть риск нарушить геометрию, что приведёт к обрушению.[/su_note]

Подобное не произойдёт, если балки устанавливать до начала отделочных работ, по заранее составленному плану. Для определения необходимости балки, шага и формата составляющих делают подробный расчёт.

В целях формирования деревянного перекрытия балки вкладывают в приготовленные пазы, составляющих ½ от глубины стены. Если были проделаны сквозные проёмы, после укладки их утепляют и закрывают.

Укладку брёвен всегда начинают с краёв и постепенно выравнивают, используя прямую шалёвкой или строительный уровень. Перекосы устраняют с помощью обрезков, подкладывая их под неровности.

Для чернового пола требуется балка – 5 см, которую укрепляют винтами. Сверху поперек кладутся половицы и укрепляются брусками с помощью винтов. Поверх накладывают слой паро- и гидроизоляции. Например, пенополистирол кладут во внахлёст, а стыки склеивают скотчем. Дальше, утеплитель: вспененный пенопласт, эковата или керамзит. После этого — покрытие – керамогранит, плитка или шалёвка.

Бюджетные, легкие монолитные перекрытия частного дома

Один из вопросов, возникающих у застройщика при строительстве — какие делать перекрытия?

Чтобы они были прочными, теплыми, дешевыми?.

Дерево. Если дом деревянный, то выбор — очевиден, но деревянные перекрытия в каменном доме, особенно с подвалом, смотрятся несерьезно.

Плиты. За последнее время строительная отрасль шагнула далеко вперед и длина плиты уже не ограничена 6 м, как было раньше, поэтому можно заказать любой набор плит.

Монолит. Решает проблему свободного пространства, т.к. заливается сразу по всему периметру. Очень популярная технология. К сожалению бюджетной ее сделать очень трудно, т.к. заливать желательно одновременно всю площадь, необходима профессиональная опалубка, кран или бетононасос. Да и для такого перекрытия используется достаточно много арматуры и тяжелый бетон.

У себя я использовал несколько другую технологию монолитного перекрытия.

Т.к. фундамент у меня свайный и дом сделан из ячеистого бетона, то я решил делать перекрытия как можно легче.

Планировка дома сделана таким образом, что максимальная ширина, которую надо перекрывать была не более 4 метров. Расчитав примерный вес перекрытия и полезную нагрузку я остановился на использовани балок (двутавров).

14 оболегченный двутавр с успехом держит расчетный вес. Почему облегченный? Он дешевле, а необходимую нагрузку держит также.

У меня было два перекрытия — первого этажа (которое «висело» в воздухе, поэтому должно было быть теплым) и межэтажное, к которому из дополнительных требований было только шумоизоляция.

Поиск выдал интересные результаты, что совмещение керамзита и ППС (пенопласт) с успехом решает как пробьлему теплости, так и шумоизоляции. Что и требовалось.

К сожалению пошаговых фото нет, т.к. либо работать, либо позировать 🙂

Балки укладывались через 1 метр. На нижнюю полку балок я уложил шифер 10мм для первого этажа и ОСБ фанеру для второго.

Использование фанеры было связано с безопасностью 🙂 Как мне показалось, шифер, при неосторожном движении лопается сразу, а вот фанера дает несколько секунд, чтобы принять меры. А падать с 3 с лишним метров мне не хотелось 🙂

Далее на шифер укладывается мембрана. Очень часто ее называют пароизоляция, но это немного не то. Мембрана позволяет проходить пару только в одну сторону. А пар уходит из тепла в холод.

Многие, кстати, кладут вместо мембраны обычную пароизоляцию или пленку и прекрасно живут. Довольно часто теория расходится с практикой.

Продолжим.

Берем ППС минимум 35 плотности толщиной 50мм. Сколько ширина листов? А сколько у нас между балками? Кстати, размер шифера тоже кратен 1м. 🙂

И укладываем в два ряда с перехлестом швов. И мы как раз выщли на верх балок. Балки — единственные мостики холода. Если есть сомнения в теплоте, то можно поверх уложить еще один сплошной слой ППС.

Поверх утеплителя теперь укладываем пароизоляцию. (можно купить специальную, а можно по старинке — пергамин или целофановую пленку).

Затем все засыпаем керамзитом. Не мелкой засыпкой, используемой в технологии Кнауф, а фракцией 20-40. Толщина слоя от 5 см. Если есть желание, то можно пролить это все тощим раствором, но толку я не увидел: два раза пройдешь и все равно все в разнобой.

Ходить, кстати, по такому основанию уже можно, но о-о-о-о-осторожно. Но если поверх уложить кладочную сетку из 6мм с ячейкой 100*100 то ходить можно смело.

У вас на соседнем бетонном заводе делают керамзитобетон? Нет? Тогда делаем его сами.

Пропорция неправильного керамзитобетона 1-1-3-5 (вода-цемент-песок-керамзит). Не забываем сходить в магазин и купить стирального порошка с большим пенообразованием или жидкого мыла, которое добавляем в бетономешалку. Теперь и смачиваемость керамзита лучше и растекаемость.

И вперед, месить, лить и разравнивать. Несколько часов и перекрытие залито.

Потом уже можно сделать теплый пол

И уложить финишное покрытие

А как сделать «неправильный» водяной теплый пол, может быть расскажу позже. 🙂

Как правильно сделать бетонное перекрытие между этажами



К нам на сайт пришло письмо от Сергея Кудрявцева из г. Рязани такого содержания: «Купил я кирпичный дом в два этажа и с подвалом. Решил отремонтировать полы на первом этаже и столкнулся с проблемой – надо менять перекрытие. А вот как правильно сделать бетонное перекрытие между этажами своими руками не знаю.



Дом посредине разделен капитальной стеной на две половины. Между первым и вторым этажами в качестве перекрытия уложены бетонные плиты. А вот между подвалом и первым этажом лежат деревянные доски толщиной 50 мм. Причем, в одной половине дома – по металлическим балкам, а в другой – по деревянным.



Как правильно сделать бетонное перекрытие между этажом и подвалом? Прикинул два основных варианта:





Вариант первый. В комнате с металлическими балками демонтировать настил и по балкам уложить бетонные плиты. Затем поверхность пола выровнять бетонной стяжкой. В другой части дома, заменить деревянные балки на металлические, а затем на них также уложить бетонные плиты. Но плиты потребуются компактные, весом не более 100 кг, чтобы можно было справиться с ними, делая перекрытие между этажом и подвалом. Имеющиеся в продаже оказались к тому же коротки и не закрывают пролетов межу балками.



Вариант второй. Можно попробовать залить бетон поверх имеющегося деревянного настила и устроить монолитное перекрытие. Для этого вначале нужно будет заменить деревянные балки на металлические, затем перестелить доски, и поверху залить бетоном. Этот вариант мне кажется более простым и дешевым. Но как это сделать правильно и технически грамотно, не знаю.



Подскажите, на каком варианте лучше остановиться, какова должна быть толщина перекрытия, следует ли его армировать и, если да, то каким образом?»



Ответ на это письмо подготовил мой сосед по даче Петрович, в прошлом заслуженный строитель СССР.



«Уважаемый Сергей. Постараюсь рассказать вам коротко, как сделать бетонное межэтажное перекрытие своими руками в вашем случае. Второй вариант действительно более прост и надежен. Но он требует некоторых технических доработок.





Перед тем как залить бетон на деревянный пол, который выполняет в данном случае роль опалубки, необходимо установить арматуру, состоящую из   металлических стержней или прутка. Концы арматуры должны заходить на 5-10 см на несущие стены дома. Это создаст достаточную опору для монолитной плиты. Стержни арматуры должны пересекаться под прямым углом, образуя сетку. В местах пересечения их скрепляют обычной проволочной скруткой.







Чтобы сделать бетонное перекрытие правильно, его толщина должна быть не меньше 10-12 см. Причем по всему перекрытию она должна быть одинаковой. Точно зафиксировать этот размер можно при помощи специальных пластмассовых реперов.





После того как бетон полностью застынет, а для этого потребуется не менее 21 дня, реперы можно будет аккуратно вынуть. Вот так можно правильно сделать бетонное перекрытие между этажом и повалом в вашем доме».







Лучшие, дешевые и эффективные решения для дома

Большинство домов и квартир многоуровневые, поэтому звукоизоляция потолка стала важным фактором при строительстве жилых и рабочих помещений. Когда ваш сон или мыслительный процесс нарушается из-за того, что люди идут, бегают или даже плачут над вашей головой младенцы, это может расстраивать.

Самый эффективный способ звукоизоляции потолка, который одновременно является полом для следующего уровня:

• Добавить массу, чтобы уменьшить проникновение звука
• Используйте вязкоупругие материалы для гашения резонансной вибрации
• Вставьте материалы для поглощения звук
• Оставьте «мертвый» воздушный промежуток между слоями, чтобы помочь поглощать или улавливать низкие частоты
• Отделите потолок от пола выше, чтобы уменьшить движение звука
• Добавьте больше массы и вязкоупругого материала

Это В статье рассказывается, как можно звукоизолировать потолок и предотвратить шум, доносящийся этажом выше, мешающий вам расслабиться или сосредоточиться.Я не собираюсь учить вас, как сделать потолок звукоизоляцией, установив акустические пенопластовые панели, установив пенопластовые панели на стены, используя декор, книжные полки и мебель, потому что ни один из этих «вариантов» не очень эффективен.

Зачем нужно звукоизолировать потолок?

Жизнь в многоэтажном доме, кондоминиуме или квартире означает, что потолок одного уровня совпадает с полом следующего. Если вам мешают шумы сверху, вам необходимо сделать потолок звукоизоляцией.

Будь то ходьба по голове, разговор, музыка или телевизор, перемещение мебели, если вы не можете расслабиться в своем доме или квартире, то это необходимо исправить.Если у вас есть дом, это несложное решение.

Однако, если вы арендуете квартиру или имеете соглашение, ограничивающее улучшение квартиры, вам необходимо получить письменное разрешение на звукоизоляцию потолка.

Есть три основных способа распространения звука. Он может находиться в воздухе и перемещаться по воздуху, а также через большинство материалов, генерироваться механически или обходить стороной.

К звукам в воздухе относятся разговоры, музыка, телевидение, транспорт и другие раздражители. Механический шум также известен как ударный шум, например, когда ноги о плитку или твердую древесину попадают в ваше пространство через соединение пола с потолком.

Сложнее всего контролировать фланговые атаки, поскольку они являются непрямыми. Ему нравится пробираться через воздуховоды, отверстия для труб и проводов, выпускные отверстия и любые зазоры, через которые он может вибрировать.

Наиболее распространенные типы жилых потолков

Потолки большинства жилых или многоквартирных домов строятся аналогичным образом, что позволяет им соответствовать безопасным строительным нормам, но минимизировать материальные затраты. Современные методы строительства постепенно меняются и включают в себя звукоизоляцию, но исторически это не принималось во внимание.Когда мы смотрим на потолок, мы видим одежду, она может выглядеть великолепно, но мы не можем видеть за ее пределами.

Гипсокартон потолок

Гипсокартон является самым распространенным потолочным материалом с 60-х годов. Обычно он прикрепляется непосредственно к балкам или к обвязке, прикрепляемой к балкам. Швы заклеиваются и вместе с саморезами покрываются штукатуркой или «грязью» и после высыхания шлифуются до гладкости. Затем на него наносят краску, пунктирную краску или кисть, вихревой гипс или попкорн.

Типичный деревянный потолок-пол из гипсокартона (до появления звукоизоляции) имеет класс звукопроницаемости (STC) от 32 до 37.

Гипсовый потолок

До 1960-х годов токарный станок или сетка и штукатурка были окончательным выбором. Также использовались картон или олово, но чаще использовались токарный станок и штукатурка.

Тонкие деревянные полоски или токарный станок были прибиты к балкам на расстоянии примерно четверти дюйма друг от друга, или использовалась перепончатая стальная сетка.Обычно штукатурка состоит из трех слоев, а ее общая толщина может варьироваться от полдюйма до дюйма.

Гипсовые потолки в основном в комнатах были декоративно отделаны, в других — гладкие.

Штукатурка прочнее, чем гипсокартон, и имеет большую массу, поэтому она более звукоизолирована с рейтингом STC до 52 с токарным станком по дереву и 63 с сеткой.

Бетонная плита

Бетонные перекрытия и потолки типичны для многоэтажных квартир и многоквартирных домов, но менее распространены в малоэтажном и жилищном строительстве.Они могут иметь стальные или бетонные балки или стены для поддержки, быть сборными или залитыми на деревянные или стальные формы.

Толщина бетона зависит от технологии строительства и периода постройки здания. Старые обычно толще.

Палуба из 6-дюймовой бетонной плиты имеет STC 53 для воздушного шума, но имеет IIC (класс изоляции от ударов) 27, что означает, что звук удара будет резонировать.

Подвесные потолки или подвесные потолки

Более современной техникой строительства деревянных или стальных потолочных балок и бетонных перекрытий являются подвесные или подвесные потолки.Подвесные потолки чаще встречаются в институциональных, коммерческих или подвальных помещениях, чем в жилом строительстве.

Подвесные потолки могут быть подвешены к балкам с помощью стальной проволоки или дерева. Расстояние от балки может варьироваться от менее дюйма до 2 футов и более. Его можно повесить на деревянные или стальные Т-образные рамы, а также использовать волокнистую плитку или гипсокартон. Рейтинг STC незначительно улучшился, но усилился фланговый звук.

В зависимости от конструкции бетонный пол-потолок с подвесным потолком может иметь STC от 47 до 94, а также диапазон IIC от 54 до 82.К сожалению, более высокие значения требуют современных строительных технологий и материалов и маловероятны в более старом строительстве.

Типы шума, которые мы пытаемся уменьшить

Типы шума, которые мы хотим уменьшить, — это воздушный, ударный или механический, а также боковой шум. Тип шума, который беспокоит нас больше всего, — это звук, на котором мы должны сосредоточиться. Часто, когда мы уменьшаем один тип звука, это также уменьшает помехи от других типов. Однако для достижения наилучших результатов лучше попытаться предотвратить все три.

Ударный или механический шум

Ударный шум обычно называют шумом шагов, потому что это то, что мы слышим. Это звуковые волны, исходящие от пола и распространяющиеся вниз через все соединенные между собой компоненты пола и потолка.

Ударный шум — это звук ударов ног при ходьбе или беге по полу, падения ложки или книги, катания или ударов детских игрушек по полу. Механические звуки также могут передаваться из других источников.

Холодильник или кондиционер, включенный на велосипеде, вакуум или даже водопровод, могут создавать вибрацию, которая будет проходить через соединенные элементы конструкции и передавать звук в другие помещения.

Воздушный шум

Звук распространяется по воздуху и любым отверстиям, которые он может найти, включая окна, двери, холлы, лестничные клетки и т. Д. Он может даже вибрировать через твердые материалы.

Воздушный шум — это любой из тысяч звуков, которые мы обычно слышим.Это могут быть голоса, говорящие или кричащие, музыка или телевидение, самолеты, поезда или автомобили, лай собак или другие звуки животных.

Фланговый шум

Фланговый шум часто представляет собой ударный или воздушный шум, который не проходит по прямому пути от уровня одного этажа к другому. Он может вибрировать вдоль труб, воздуховодов или балок, соединяющих жилые помещения, или резонировать через отверстия, пустоты или воздуховоды. Он может даже подпрыгивать по коридорам и под дверями, что затрудняет управление.

Основные элементы звукоизоляции

Четыре основных элемента звукоизоляции — это звукопоглощение, демпфирование, развязка и масса.

Многие строительные материалы или конструкции имеют класс звукоизоляции (STC), а большинство напольных покрытий также имеют класс ударной изоляции (IIC). Чем выше рейтинг, тем лучше он блокирует движение звука. Наилучшие результаты дает добавление всех четырех элементов при звукоизоляции.

Поглощение

Звуковые волны проходят через материалы как звуковые колебания, поэтому плотный продукт может улавливать звуковые колебания и превращать их в тепло. Плотный, жесткий стекловолокно или каменная вата, винил с тяжелой массой (MLV), МДФ (древесноволокнистая плита средней плотности) и даже один или два слоя гипсокартона могут уменьшить передачу звука воздушными или ударными звуковыми волнами.

Демпфирование

Шумовые волны — это колебания, которые могут распространяться вдоль или через элементы здания, такие как балки и стойки. Чтобы уменьшить колебательные движения, между слоистыми материалами можно наносить вязкоупругие составы, такие как GreenGlue. Он создает гибкий слой, который гасит или снижает способность вибрации переходить от одного слоя к другому.

Развязка

Все, что можно использовать для предотвращения передачи вибрации звуковой волны от одного слоя или материала к другому, улучшит усилия по звукоизоляции.Разделение — это строительная практика, при которой создается зазор или пространство между балками или стойками и твердыми поверхностями, включая слои потолка и стен. Он разделяет строительные материалы, поэтому вибрации не передаются, что делает его лучшим звукоизоляционным решением.

Масса

Добавление массы — еще один способ заблокировать движение звуковой вибрации. К сожалению, для уменьшения передачи звука требуется большая масса. Добавление второго слоя 5/8 ”гипсокартона заглушит около 3 дБ звука.Если бы STC потолка был 32, добавленный слой улучшил бы его до рейтинга 35. Плач ребенка часто достигает 115 дБ!

STC

Рейтинг для потолка

STC (Класс передачи звука) — это сравнительный рейтинг качества материалов, таких как лист гипсокартона или барьерного узла, такого как пол-потолок из плитки, черный пол, балки 2 × 12, гипсокартон. потолок препятствует передаче звука. Материал или барьер испытывают на шестнадцати различных стандартных частотах от 125 Гц до 4000 Гц.

Звук передается с одной стороны, а потери передачи (TL) измеряются с другой стороны. Результаты отображаются в виде графика и сравниваются с эталонной кривой и полученным STC.

Рейтинг STC для стандартных неизолированных (без звукоизоляции) потолков из гипсокартона составляет от 32 до 37. Гипсокартонный потолок 7/8 дюйма может иметь рейтинг STC около 52 с токарным станком и 63 с сеткой, а перекрытие из бетонных плит — 6 ”Толщина имеет STC 53.

К сожалению, ударный шум проникает сквозь бетон, что дает ему IIC 27, что эквивалентно гипсокартону.

Строительные нормы и правила требуют, чтобы минимальное значение STC для пола и потолка составляло 50 при лабораторных испытаниях и 45 при полевых испытаниях, что означает, что разговоры не будут слышны, но будут слышны громкие звуки. Возможна звукоизоляция перегородок потолок-пол до STC 80 и выше.

Звукоизоляция потолка

Шум, проникающий в жилое, спальное или рабочее пространство через соединение потолка с полом, может стать настоящей головной болью. Цель звукоизоляции потолка — предотвратить передачу звуковых волн с одного уровня пола на другой.Лучший способ сделать это — добавить массу, разделить дорожки, увлажнить и поглотить звуковые волны.

Ваши варианты зависят от конструкции потолка, а также от того, владеете ли вы недвижимостью или сдаете ее в аренду.

Я расскажу вам о различных решениях и объясню плюсы и минусы, чтобы помочь вам выбрать решение, которое наилучшим образом соответствует вашим потребностям. Если вы хотите перейти к лучшему варианту, нажмите здесь .

Звукоизоляция потолка из гипсокартона

Добавьте изоляцию

Добавить изоляцию в новое строительство намного проще, чем добавить ее в существующие здания.Обычной строительной практикой в ​​течение многих лет было прикрепление потолочного гипсокартона непосредственно к балкам или планкам обрешетки, прикрепленным к балкам.

В результате получается STC между 32 и 37 и IIC, равный 32. Звук — это вибрация, которая свободно и легко распространяется через пустые пространства. Если пространство между балками и местом соединения пола с потолком будет иметь изоляцию, это уменьшит вибрационное движение.

Чтобы проверить, есть ли изоляция в вашем потолке, просверлите или вырежьте 1-дюймовое отверстие в гипсокартоне и посмотрите внутрь с помощью фонарика.Если есть 3-дюймовая изоляция из стекловолокна, тогда STC может быть 43 и IIC 37. Вы все равно сможете слышать громкие голоса, но не разобрать, о чем идет речь.

Модернизация

Если вы определили, что между балками нет изоляции, и вы решили добавить ее (и у вас есть письменное разрешение арендодателя, если необходимо), то найдите, где балки используются, с помощью прибора для поиска стоек. . После того, как вы нашли и отметили, где они находятся, вам нужно решить, какой тип изоляции добавить.

Стоимость модернизации будет зависеть от изолируемой площади потолка, толщины изоляции, типа изоляции. Не забудьте добавить акустический герметик, вязкоупругий материал, гипсокартон, шурупы, ленту, грязь и краску.

Да, и работайте, если у вас есть кто-то другой, чтобы сделать какую-нибудь работу. Представьте, что вы потратите от 3 до 4 долларов, если вы сделаете это самостоятельно, и от 6 до 8 долларов за квадратный фут, если работу сделает кто-то другой. Это приблизительные оценки, основанные на том, где я живу. Ваши затраты могут быть больше или меньше.

Если вы не хотите вырвать существующий гипсокартон, вам нужно задуть изоляцию в пустоты.Изоляцию из целлюлозного волокна с неплотным наполнением можно выдувать через отверстие (или отверстия), прорезанное в пустотах между балками — не забудьте сохранить вырезанные части.

Целлюлоза может повысить рейтинг STC выше 55. Выдувное стекловолокно или каменная вата имеют рейтинги STC 43 и 47 соответственно. Целлюлоза и каменная вата в 3 раза плотнее, поэтому звукопоглощение лучше, чем у стекловолокна.

После выдувания изоляции замените заглушки и заделайте разрезы акустическим клеем. Добавьте на потолок слой вязкоупругого материала, такого как GreenGlue, чтобы заглушить звуковые колебания, и покройте вторым слоем гипсокартона, чтобы добавить массы.

Вязкоупругий материал и дополнительный гипсокартон дополнительно улучшают STC с изоляцией из стекловолокна до 49 и IIC до 42, что означает, что даже громкие шумы будут приглушены.

Гипсокартон должен быть прикручен к оригинальному гипсокартону, а не к балкам, чтобы еще больше уменьшить передачу звука. Перед оклейкой и замазкой заделайте периметр потолка и швы акустическим материалом. Завершите потолок в соответствии со своим декоративным чутьем.

Pro Tip: Не используйте расширяющуюся пену для заполнения пустот.Это оставит резонирующие воздушные карманы, а также укрепит соединение потолка с полом и передаст еще больше шума.

Новое строительство

Существуют различные методы строительства и материалы, которые могут использоваться для улучшения звукоизоляции соединения потолка с полом. В идеале обсуждение ваших требований со строителем и переход на звукоизоляционные материалы и методы должны быть проще, чем модернизация.

К сожалению, затраты на материалы и рабочую силу возрастают, и вы можете столкнуться с тем, что платите индивидуальный дом по сравнению со стандартными домашними расходами.

Практически все, что входит в звукоизоляцию нового здания, находится за отделкой стен и потолка. Это будет стоить дороже, и вы этого не увидите. Однако возможность расслабиться в комнате с рейтингом STC 76 и IIC 64 по сравнению с комнатой с STC 37 и IIC 32 почти бесценна!

Ниже описаны различные методы строительства и материалы, а также то, насколько хорошо они могут улучшить звукоизоляцию нового здания. Колебания затрат на материалы и рабочую силу от региона к региону и даже от месяца к месяцу делают обеспечение затрат трудным и ненадежным, поэтому я вместо этого оценим, насколько дорого.

Я предоставлю STC и IIC с различными конструкциями потолка, плюс все плюсы и минусы, а вам оставлю расходы для вашего местоположения.

1. Одинарный гипсокартон — стандартный потолочный узел

Стандартная конструкция потолка и пола с черновым полом и паркетным полом, опирающимся на балки, и 5/8 дюймовым слоем гипсокартона для потолка является стандартной конструкцией. Он имеет STC от 32 до 37 и IIC 32. Добавление 3-дюймовой стекловолоконной изоляции в пустоты между балками является стандартной звукоизоляционной практикой и поглощает звуковые волны и некоторые ударные колебания, улучшая общую звукоизоляцию пола и потолка. сборка.

Сложность и стоимость

• Простое или несложное добавление изоляции.
• Довольно быстрое добавление в большинство полостей потолка.
• Низкие материальные и трудовые затраты.

Рабочие характеристики

Добавление изоляции улучшает звукопоглощение и снижает часть передачи звуковой вибрации. Целлюлоза и каменная вата плотнее сопоставимого стекловолокна, поэтому они лучше улучшают STC. Более плотная изоляция обычно обеспечивает лучшее звукопоглощение.

Расстояние между балками перекрытия (12 дюймов, 16 дюймов или 24 дюймов), толщина (8 дюймов, 10 дюймов или 12 дюймов) и состав (размерная древесина, двутавровые балки, инженерные или ламинированные) также могут повлиять на STC. и значения IIC до 5 баллов. Тип напольного покрытия также влияет на рейтинг IIC. Добавление 3-дюймового стекловолокна между балками повысит STC до 43 и IIC до 37.

2. Два слоя обычного гипсокартона

Добавление второго слоя гипсокартона увеличит массу потолка и заблокирует больше звуковая вибрация.Если потолок также изолирован, преимущества второго слоя гипсокартона также улучшаются, поскольку масса и поглощение работают вместе, чтобы уменьшить передачу звука.

Используйте прибор для поиска шпилек, чтобы найти балки. Добавьте второй слой под углом 90 градусов к первому и постарайтесь не закручивать шурупы в балки, тем самым уменьшая передачу вибрационного шума.

Сложность и стоимость

• Простое сложение.
• Быстрая установка.
• Низкая стоимость материала и удвоение трудозатрат, если только гипсокартон, утроенный, если гипсокартон и изоляция.Звукоизоляция более чем вдвое увеличивает стоимость потолка с добавлением стекловолокна и гипсокартона по сравнению со стандартным потолком-полом.

Производительность

Добавление второго слоя гипсокартона 1/2 дюйма или 5/8 дюйма к стандартному неизолированному потолку повысит STC примерно на 5 пунктов до 35–39. до 34, поскольку звуковая вибрация все еще проходит через соединения рамы.

Если полости между балками имеют изоляцию из стекловолокна и вы добавляете второй слой гипсокартона, значения STC изменяются в пределах от 40 до 44, а IIC — на 39.

3. Два слоя обычного гипсокартона с зеленым клеем

Если у вас есть неизолированные пространства без изоляции, и вы добавляете второй слой гипсокартона для увеличения массы, рекомендуется нанести слой вязкоупругого материала, такого как зеленый клей, на поверхность. поверхности между двумя слоями.

Зеленый клей значительно улучшит класс передачи звука по сравнению с однослойным значением. Тем не менее, IIC не намного улучшится по сравнению с добавлением второго слоя гипсокартона без вязкоупругого слоя.Если в полостях есть изоляция, и вы добавляете два слоя с демпфирующим слоем, показатели STC и IIC улучшаются.

Сложность и стоимость

• В три или четыре раза трудозатраты, в зависимости от изоляции или нет.
• Время увеличивается, что задерживает завершение.
• Стоимость рабочей силы и материалов увеличивается. GreenGlue добавляет от 0,60 до 1 доллара за квадратный фут, плюс дополнительный гипсокартон и изоляция. Стоимость составляет от 3 до 8 долларов за квадратный фут в зависимости от того, кто выполняет эту работу.

Performance

Добавление вязкоупругого слоя между двумя слоями гипсокартона помогает гасить колебательные движения, а двойной гипсокартон увеличивает массу потолка, блокируя больше звука. STC повышается до 46, а IIC — до 34.

Если полости также заполнены 3-дюймовым слоем стекловолокна, STC поднимается до 49, а IIC до 42, что подавляет самые громкие шумы. К сожалению, звук все еще проходит через элементы каркаса.

4. Три слоя обычного гипсокартона с зеленым клеем

Добавление третьего слоя гипсокартона добавляет потолку больше массы, но не сильно блокирует. К сожалению, шум сверху все еще проходит через элементы каркаса.

Дополнительный слой вязкоупругого материала улучшает демпфирование, но соотношение цены и качества не очень хорошее. Масса и демпфирование — это только два элемента звукоизоляции, поэтому она не так эффективна, как могла бы. Если между лагами есть стеклопластик, то добавляется звукопоглощение.

Тем не менее, третий слой гипсокартона не приносит значительных улучшений.

Сложность и стоимость

• Сложность не сильно увеличилась, но она увеличивает массу потолка и не сильно улучшает звуковой контроль.
• Дополнительные слои увеличивают время строительства и не приносят большой пользы.
• Стоимость 3-х слоев гипсокартона и двойного клея GreenGlue значительно увеличивает материальные и трудовые затраты. Дополнительного шумоподавления недостаточно, чтобы оправдать затраты.

Рабочие характеристики

Для потолка без изоляции между балками дополнительный слой гипсокартона увеличивает массу, но коэффициент STC остается около 46. Дополнительный вязкоупругий слой предлагает незначительное улучшение контроля удара, перемещая его в IIC36.

Если между балками есть слой изоляции, нет никаких улучшений по сравнению с использованием двух слоев, поэтому STC по-прежнему составляет примерно 49, а IIC поднимается до 44. Громкие звуки по-прежнему приглушены, но ударные вибрации продолжать движение через связанные элементы конструкции.

5. Только зажимы, каналы и гипсокартон

Чтобы улучшить звукоизоляцию потолка, а не просто перегородку из гипсокартона, вы можете удалить существующий потолок, если он есть.

Если между балками есть изоляция, вы сэкономите время и деньги. В противном случае добавьте каменную вату или стекловолокно для поглощения звука, а воздушный зазор над и под изоляцией поможет улавливать и заглушать звук. Прикрепите упругие канальные зажимы IB-1 к балкам, чтобы сформировать ряды на расстоянии 24 дюймов друг от друга.

Зажимы имеют резину и пружины, чтобы помочь отделить потолок от балок, предотвращая движение звуковой вибрации.Вставьте шляпку 7/8 дюйма или упругие каналы, а затем прикрепите к ним гипсокартон 5/8 дюйма. Оставьте зазор 1/4 дюйма между стеной по периметру и гипсокартоном потолка.

Заполните зазоры и швы акустическим герметиком для предотвращения утечки воздуха и шума, а также во избежание просачивания звуковой волны. Корона может быть использована, чтобы скрыть конопатку периметра.

Сложность и стоимость

• Использование зажимов и каналов более сложно и требует точных измерений при размещении зажимов.
• Если вам нужно удалить существующий гипсокартон, возникнет больший беспорядок и потребуется больше времени.
• Эластичные зажимы стоят от 3,25 до 7,00 долларов в зависимости от количества, а канал для шляп с мехом 7/8 дюйма стоит около 0,92 доллара за погонный фут. Это будет стоить от 220 до 250 долларов за зажимы и канал для потолка 10х10 футов, или примерно столько же, сколько добавление двух дополнительных слоев гипсокартона с двумя слоями GreenGlue к существующему потолку из гипсокартона.

Performance

Эластичные зажимы и каналы в сочетании с изоляцией значительно улучшают звукоизоляцию перекрытий перекрытия и пола.STC повышается до 56, а IIC — до 43.

Три из четырех элементов соответствуют этому стилю пола, но отделение потолка от пола оказывает существенное влияние. Ударный шум будет почти приглушен, но большинство других звуков будет неразличимо.

6. Два слоя гипсокартона, разделенные зажимами и каналами

Для улучшения звукоизоляции потолка добавление двух слоев гипсокартона приведет к увеличению его массы. Если к потолку прикреплен гипс на балки, лучше его снять.Это позволит установить войлок из минеральной ваты или стекловолокна в полости балки, улучшив звукопоглощение.

Соедините зажимы IB-1 через каждые 24 дюйма. Установите шляпный канал диаметром 7/8 дюйма перпендикулярно балкам и прикрутите к нему первый слой гипсокартона. Оставьте зазор 1/4 дюйма по периметру потолка.

Нанесите обильный слой зеленого клея или другого вязкоупругого материала на гипсокартон, а затем закрепите второй слой перпендикулярно первому. Убедитесь, что винты не прикреплены к балкам или другим соединительным элементам пола и потолка.

Закройте все швы и периметр потолка акустической герметикой, чтобы предотвратить шум и перемещение воздуха между полом и потолком. Добавление GreenGlue задействует все четыре элемента звукоизоляции, улучшая звукоизоляцию.

Изоляция поглощает звук, гипсокартон добавляет массу, блокируя звук, зажимы и каналы разделяют пол и потолок, а вязкоупругий материал гасит звук.

Сложность и стоимость

• Упругие зажимы и каналы добавляют уровень сложности за счет точного измерения и совмещения краев гипсокартона с каналом.
• Нанесение зеленого клея и еще одного слоя гипса увеличивает объем работы и увеличивает затраты.
• Добавление зеленого клея или другого вязкоупругого материала плюс второй слой гипсокартона делают это решение более дорогим. Стоимость клипов и каналов для комнаты размером 10х10 дюймов остается неизменной — от 220 до 250 долларов.

Performance

В новом потолке используются четыре элемента звукоизоляции, которые снижают шум от движения и ударные воздействия.STC незначительно улучшается до 65, а IIC — до 53.

Добавленная масса, демпфирование и развязка обеспечивают отличные результаты. Приглушается громкий звук, включая большинство ударных шумов.

Pro Совет: Всегда оставляйте зазор 1/4 ″ по периметру потолка и заделывайте его высококачественным герметиком.

7. Черновой пол вверху и потолок внизу — лучше всего подходит для шума шагов

Если это звучит как стадо слонов, бегающих по вашей голове каждый раз, когда кто-то идет по этажу выше, вы можете сделать серьезную звукоизоляцию снизу.Лучшее решение для устранения ударного или ступенчатого шума, которое можно сделать со стороны потолка ограждения, — это увеличить массу и демпфирование непосредственно на черновом полу. Использование всех 4 элементов звукоизоляции приведет к гораздо более тихой обстановке.

Проще, если потолок будет без отделки, в противном случае удалите имеющийся потолок из гипсокартона. Если можете, постарайтесь спасти старый потолочный гипсокартон, используя нож, пилу или дисковую пилу, чтобы разрезать его на полосы между балками. Это позволяет сэкономить на стоимости одного слоя гипса.

Отрежьте полоски гипсокартона, чтобы они поместились между балками — измерьте каждую, так как между балками может быть несоответствие.

Установите два слоя гипса 5/8 ”непосредственно на черный пол, чтобы увеличить блокирующую массу. Нанесение слоя GreenGlue между черным полом и первым слоем гипсокартона, а также между двумя слоями гипса улучшает гашение ударной вибрации. Швы должны быть со смещением, а не друг на друга. Используйте акустическую герметизацию для заделки трещин и швов.

Поместите между балками вату из минеральной ваты или стекловолокна для поглощения звука.Прикрепите упругие зажимы к балкам через каждые 24 дюйма и прикрепите к ним шляпные каналы так, чтобы они проходили перпендикулярно балкам.

Прикрутите к каналам первый слой гипсокартона. Оставьте зазор 1/4 дюйма между стеной и потолком, чтобы разделить две конструкции.

Нанесите GreenGlue на потолок и прикрепите второй слой гипсокартона перпендикулярно первому так, чтобы швы не совпадали. Заполните все швы и зазор по периметру акустическим герметиком.

Сложность и стоимость

• Сложность звукоизоляции выше из-за дополнительной толщины гипса и вязкоупругого материала.Полосы должны быть подогнаны, смочены и заделаны.
• Сантехника, электропроводка и воздуховоды также могут потребовать дополнительных материалов и увеличить объем работы.
• Стоимость увеличивается в связи с необходимостью рабочей силы и материалов. Максимальный размер 10х10 футов обойдется вам в сумму от 500 до 1000 долларов.

Рабочие характеристики

Шум удара регулируется нанесением клея GreenGlue и добавленной массы гипсокартона. Мертвые воздушные пространства между слоями материала помогают поглощать звук, как и слой изоляции.

Эластичные зажимы и направляющая разделяют пути звуковой вибрации между соединениями потолка и пола, в то время как два потолочных гипсовых слоя с клеем GreenGlue завершают любое просачивание шума.

Герметизация периметра потолка и швов акустическим герметиком предотвращает шум и вибрацию, которые могут обойти другие установленные звуковые барьеры. Значительно снизился не только воздушный шум, но и ударный шум. Рейтинг STC поднимается до 76, а рейтинг IIC — до 64! Вы вряд ли что-нибудь услышите через этот этаж!

8.Винил с массовой загрузкой

Винил с массовой загрузкой (MLV) состоит из винилового полимера, смешанного с таким плотным материалом, как карбонат кальция или сульфат бария, и свернут в гибкий прокатанный лист. Карбонат кальция и сульфат бария придают ему большую массу, что делает его отличным шумоизоляционным материалом для потолков, полов и стен.

Его можно быстро разрезать и закрепить, но швы следует перекрывать внахлест в соответствии со спецификациями производителя.

MLV доступен из материала 1/16 дюйма, который весит 1/2 фунта на квадратный фут (на квадратный фут) и имеет независимое значение STC 21.Изделие размером 1/8 дюйма весит 1 фунт / фут и его производительность от 26 до 27, в то время как лист 1/4 дюйма — 2 фунта на квадратный фут и производительность от 31 до 33.

Он гибкий и может быть прибит, привинчен, прикреплен балки или непосредственно к существующему потолку из гипсокартона. MLV заглушит звук, как вязкоупругие материалы.

Для получения результатов STC выше 50 прикрепите 1/8 дюйма или 1/4 дюйма MLV к потолку или балкам, установите зажимы IB-1, упругие каналы, а затем прикрепите гипсокартон 5/8 дюйма. Заткните швы и зазор по периметру акустическим герметиком, чтобы изолировать звук.

MLV более эффективно блокирует низкие частоты, чем гипсокартон, и выполняет звукоизоляцию нескольких слоев гипса.

Сложность и стоимость

• MLV снижает сложность; его можно установить прямо на балки или потолок, сэкономив время и сэкономив время.
• Выравнивание зажимов, швеллеров и гипсокартона — самая сложная часть установки.
• Стоимость MLV зависит от толщины и количества заказываемого материала.Для потолка 10х10 1/8 дюйма — 1,15 фунта на квадратный дюйм, 1/8 дюйма — 2,09 доллара на квадратный дюйм, а 1/4 дюйма — 3,80 доллара США на квадратный фут. Использование 1/8 ”MLV будет стоить столько же, сколько два дополнительных слоя гипсокартона и GreenGlue. Однако это существенно сэкономит на рабочей силе!

Рабочие характеристики

Рабочие характеристики потолка зависят от того, сколько элементов звукоизоляции задействовано. Использование MLV и упругих зажимов и каналов с одним слоем гипсокартона улучшит STC, разъединяя конструкции потолка и пола, добавляя массы и демпфирования звука.

Использование 1/8 ”MLV приведет к STC от 50 до 52 и 1/4 ″ от 53 до 55. Если изоляция также используется для поглощения звука, результаты будут выше.

9. Звуко-инженерный гипсокартон

Звуко-инженерный гипсокартон, в котором между двумя тонкими слоями гипса между двумя тонкими слоями находится слой вязкоупругого материала. например Quietrock и Silent FX. Изделие предназначено для поглощения и гашения звука. Он тяжелее и плотнее, чем стандартные листы гипсокартона, уменьшает эхо и резонанс и обеспечивает эквивалентное значение STC, равное 8 уложенным друг на друга гипсовым листам.

Звукоизолированный гипсокартон можно прикрепить к балкам, существующему потолочному гипсокартону или упругим зажимам и каналам. Последнее приведет к лучшим значениям STC.

Добавление изоляции между балками дополнительно улучшает звукопоглощение и рейтинг STC.

Сложность и стоимость

• Использование гипсокартона с вязкоупругим слоем внутри сокращает количество этапов нанесения GreenGlue и другого слоя гипсокартона, поэтому это менее сложно.
• Сложность возрастает, если используются упругие каналы и зажимы и если между балками вставляется изоляция.
• Лист звукоизоляционного гипсокартона в 3-5 раз дороже обычного листа, что делает его дорогим вариантом. Однако, в зависимости от того, чего вы хотите добиться со звукоизоляцией, это может быть именно то, что вам нужно.

Рабочие характеристики

При прикреплении звукоизоляционного гипсокартона к балкам с изоляцией R13 значения STC будут между 52 и 56.На этом уровне громкие голоса и шумы будут практически не слышны. Добавление упругих каналов разъединяет соединение потолка с полом и улучшает STC на 5-7 баллов, а также IIC.

10. Укладка акустической потолочной плитки

Установка акустической потолочной плитки — еще один вариант звукоизоляции потолка. Некоторые плитки прикрепляются к существующему потолку, деревянным каркасам или стальной Т-образной решетке. Они могут иметь торгово-промышленный вид, но могут подходить к современному домашнему декору. Некоторые плитки доступны в разных цветах и ​​профилях поверхности.

Акустическая плитка изготавливается из стекловолокна или полипропилена и поглощает или отражает звуковые волны. Некоторые плитки имеют основу из фольги для предотвращения шума или MLV или изоляцию для поглощения звука.

Опорная решетка также может быть подвешена, что добавляет мертвое воздушное пространство для дальнейшего заглушения звука. Панели можно мыть и устойчивы к плесени, поэтому их часто используют в подвалах или ванных комнатах.

Сложность и стоимость

• Добавить сетку и акустические плитки просто и не займет много времени.
• Дополнительные слои изоляции или MLV добавляют к работе, но выполнить их несложно.
• Стоимость плитки и сетки зависит от типа, стиля, толщины и даже необходимого количества. Стоимость будет колебаться от 2 до 8 долларов за квадратный фут.

Рабочие характеристики

Рабочие характеристики акустической плитки варьируются от продукта к продукту. Некоторые блокируют 25% шума, а другие 50%. Лучшие и самые дорогие плитки могут предотвратить до 85% движения звука и улучшить STC до 50-55.

11. Звукоизоляция пола с помощью подкладки

Звукоизоляция потолка — один из способов уменьшить передачу звука. Однако в дополнение к этому или вместо ремонта потолка вы можете предотвратить ударный шум от того места, где он начинается этажом выше.

Это проще на этапе строительства или ремонта, но может быть выполнено без значительного бюджета в качестве дополнения. Решения одинаково влияют на ударную вибрацию, независимо от того, является ли конструкция пола и потолка деревянной или бетонной.

Простое добавление дорожки для ковров в коридоре может смягчить шум стада по вашей голове. Чем толще ковер, добавление MLV или резиновой прокладки между полом и ковром или даже подкладки из вспененного ковра может значительно снизить ударный шум.

Добавление коврового покрытия и резиновой подкладки может улучшить IIC до 67 ! Это также снизит уровень шума в воздухе.

Звукоизоляция частной резиденции намного проще, чем квартиры или кондоминиума, где важна конфиденциальность, общая анонимность и бумажная работа важнее людей.Если вы знаете своих верхних соседей, простой разговор или совместные расходы на подкладку и ковер или бегунок могут помочь.

Привлечение Совета директоров кондоминиума или управляющего квартирой может оказаться долгим процессом, но безрезультатным.

В то время как ковролин и подложка предлагают быстрое и простое решение для увеличения объема, можно укладывать виниловые, паркетные и плиточные полы, а также полы be quiet. Приклеивание МДФ, звукопоглощающей фанеры или резиновой пленки к черновому полу перед укладкой плитки, древесины твердых пород или винила предотвратит ударную вибрацию.Не прикручивайте, используйте клей, чтобы разделить слои.

Сложность и стоимость

• Ковровое покрытие или бегунок с подкладкой довольно невысокий.
• Укладка плавающего пола из винила, твердых пород дерева или плитки — сложная задача.
• Стоимость ковра и подложки может быть от 1 до 2 или 3 долларов за квадратный фут. Добавление МДФ обойдется примерно в 1 фунт / кв.дюйм, звукоизоляционная фанера — почти 2 фунта / фут, самоклеящаяся резина 1/2 дюйма — от 0,50 до 1,50 доллара за фунт, и 1/4 дюйма MLV — 2 доллара.50 фунтов на квадратный фут. Обработка древесины лиственных пород, винила или плитки также увеличит стоимость.

Производительность

Эффективность различных видов обработки пола варьируется и зависит от того, что добавлено, и от того, является ли это полной обработкой пола или просто обработкой площади. Контроль за воздействием там, где проводится обработка, улучшится, но воздушный шум требует более широкого охвата. Улучшение IIC может варьироваться от 55 до 74, а STC — от 42 до 60 .

12. Усовершенствованный метод — независимые потолочные балки

Новые строительные практики и методы продолжают развиваться, улучшая звукоизоляцию.Они, как правило, более практичны во время ремонта или начального строительства, но возможны в зависимости от потребностей комнаты.

Один из способов — построить независимый потолок, отделенный от конструкции перекрытие-пол. Другой метод — построить комнату внутри комнаты, которая отделяет стены и потолок от воздушных, ударных и боковых вибраций.

Добавление смещенных балок в существующие полости балок означает, что новый потолок соответствует требованиям строительных норм в отношении пролета и нагрузок, а также минимизирует потерю внутреннего потолочного зазора.Несмотря на то, что это отделит потолок от конструкции пола, он не уменьшит переносимый по воздуху или ударный шум, если не будут применены все четыре элемента звукоизоляции.

Сложность и стоимость

• Добавление нового потолка и его изоляция от существующих стен и потолка — сложный процесс.
• Строительство комнаты внутри комнаты изолирует передачу шума от стен и потолка, но при этом должно соответствовать требованиям строительных норм. Он сложен и делает комнаты меньше.
• Затраты, связанные с любым методом, превышают затраты на большинство других стратегий звукоизоляции и более практичны для применения в отдельных комнатах.

Характеристики

Характеристики конструкции изолированного потолка зависят от использования изоляции, MLV, упругих каналов и зажимов. Рейтинг STC будет от 51 до 53, если используется только изоляция и гипсокартон прикреплен к новым балкам.

Тем не менее, IIC по-прежнему зависит от того, как отделан пол в комнате выше. Стандартный деревянный пол с разделенным потолком дает значения IIC от 42 до 45, а звукоизолированный пол — до 80! При всех затратах и ​​затратах аналогичные значения STC и IIC могут быть достигнуты другими методами.

Звукоизоляция подвесных потолков

Подвесной или подвесной потолок можно использовать как для деревянных, так и для стальных балок, а также для конструкции пола и потолка с бетонным настилом. Раздел 10 выше, «Установка акустической потолочной плитки», касается информации для деревянных балок, и сталь будет аналогичной; что оставляет бетон.

Звукоизоляция Бетонный потолок

В большинстве трехэтажных жилых и кондоминиумов есть бетонные перекрытия и перекрытия. Некоторые имеют открытые бетонные потолки, в то время как другие могут иметь подвесной потолок в той или иной форме.

Бетонный потолок с 6-дюймовым перекрытием без обработки имеет STC от 48 до 55 и IIC 34. Если на верхнем этаже есть подложка из МДФ, приклеенная к бетону с ковровым покрытием и подкладкой наверху, STC все еще находится между 48 и 55, но IIC перескакивает на 81.

Обычной практикой в ​​большинстве старых конструкций было прикрепление ковра, плитки, винила или древесины твердых пород непосредственно к бетонному настилу. STC прогибается между 48 и 55, а IIC — между 36 и 51.

Четыре элемента звукоизоляции необходимы для контроля ударов и вибрации от воздушного шума.Если вы не можете сделать это сверху, вам остается сделать звукоизоляцию потолка.

Прикрепите пружинные потолочные подвесы или упругие зажимы к бетону или используйте стальной С-образный канал (стальные шпильки 3-1 / 2 дюйма на краю), или другой метод отделения нового потолка от старого. Сведение к минимуму связи между старым и новым лучше предотвратит ударный шум.

Добавьте каменную вату из стеклопластиковых реек или жесткую изоляцию для поглощения звука. Завершите работу упругими швеллерами и одним или двумя слоями гипсокартона.

Сложность и стоимость

• Получение разрешения может быть самой сложной частью этого улучшения.
• Присоединить что-либо к нижней стороне бетонного настила непросто. Обеспечить достаточное количество соединений для установки нового потолка будет весело! Вы также можете потребовать, чтобы инженер-строитель подписал проект.
• Стоимость рабочей силы и материалов будет выше, чем для деревянного перекрытия.

Рабочие характеристики

Возможно регулирование ударной вибрации и воздушного шума.Этот процесс аналогичен звукоизоляции деревянного перекрытия и перекрытия, но может быть более сложным.

Награда за украшение вашего потолка четырьмя амортизирующими элементами близка к тишине. STC составляет от 69 до 84, а IIC от 60 до 70.

Проверить правила и положения для владельцев

Если вы проживаете в кондоминиуме или квартире, могут существовать правила, согласно которым, если ковровое покрытие будет удалено и заменено плиткой из твердых пород дерева, или винил, необходимо установить абсорбирующий материал высокой плотности или подложку, чтобы предотвратить проникновение ударной вибрации.Если такого правила не существует, вы можете лоббировать его добавление.

Заключение

Звукоизоляция перекрытия и пола позволит снизить ударный и воздушный шум сверху. К сожалению, это может не дать вам тихую комнату. Если вы хотите предотвратить проникновение шума из стен, дверей и окон, ознакомьтесь со следующими статьями: Как звукоизолировать стены, Как звукоизолировать дверь и Как звукоизолировать окно .

Чтобы положить конец разрушительному шуму сверху, вам нужно добавить массу, поглотить звуковые волны, погасить колебательные движения и разделить различные слои и уровни.Надеюсь, вы нашли эту статью полезной. Если знаете кого-то, кому будет интересно, поделитесь. Мы также будем благодарны за ваши комментарии и предложения.

Как положить бетонный пол над гравийным подвалом | Home Guides

В некоторых старых домах цокольный этаж состоит из грунта или гравия, а не из залитой бетонной плиты. Отделка пола заливкой бетона обеспечивает прочную поверхность, по которой можно ходить, и она необходима, если вы хотите отделать подвал.Одна из проблем при заливке бетонного цокольного этажа заключается в том, что у вас нет места для работы по периметру плиты, как это было бы при работе на уровне земли. Разделение цокольного этажа на квадранты, которые заливаются по одному, дает вам доступ к секции пола без необходимости наступать на мокрый бетон.

Построение формы

Поскольку вы заливаете пол секциями, вам необходимо построить деревянные формы для секций по мере их заливки. Разделите цокольный этаж на четыре равных квадранта, разметив квадранты краской из гравия.Поместите полоски фанеры 1/2 дюйма напротив двух бетонных стен подвала в первом квадранте, который вы заливаете. Эти полосы используются для создания зазора между стенами и полом, позволяющего расширяться и сжиматься. Нанесите на фанеру тонкий слой моторного масла, чтобы ее было легче удалить после застывания бетона. Для двух других сторон формы используйте шесты по два на четыре, которые прибиты к деревянным кольям, вбитым в землю.

Подготовка основания

Основание бетонной плиты сделано из гравия, поэтому этот проект немного проще, потому что гравий уже на месте.Вы должны разгладить гравий, чтобы получить однородную поверхность, а затем утрамбовать его, чтобы уплотнить. Затем нужно добавить к основанию арматуру. Это делается путем укладки на щебень арматуры или проволочной сетки. Армирование необходимо, потому что, хотя бетон — прочный материал, его прочность — это прочность на сжатие. Арматура или сетка обеспечивают дополнительную прочность на разрыв или сопротивление силам растяжения.

Заливка и отделка первой секции

После того, как основание подготовлено, можно заливать бетон.Заполните квадрант бетоном, используя достаточно, чтобы заполнить весь квадрант за одну заливку. Перетащите доску размером два на четыре через верх деревянного каркаса, двигая вперед-назад. Этот метод, называемый стяжкой, сглаживает поверхность бетона и обнажает все места, где вам нужно добавить больше бетона. Добавьте больше бетона там, где это необходимо, затем снова выровняйте поверхность. Затем проведите по бетону инструментом под названием «бычий поплавок», чтобы еще больше его разгладить. Поплавок — это большая плоская поверхность, прикрепленная к концу длинного шеста.Дайте бетону застыть в течение пяти-семи дней, затем удалите деревянную форму и фанеру между бетонным полом и стенами.

Заливка оставшихся секций

Постройте форму и установите фанерные распорки для следующего квадранта, который вы заливаете. Однако вместо того, чтобы строить деревянную опалубку на обоих внешних краях, разместите компенсационные швы на 1/2 дюйма вдоль края квадранта, который стыкуется с готовой плитой. Как и зазор по периметру пола, это позволяет плитам расширяться и сжиматься.

Ссылки

Биография писателя

Карсон Барретт начал профессионально писать в 2009 году. Его публиковали на различных веб-сайтах. В настоящее время Барретт учится в муниципальном колледже округа Бакс, где получает степень бакалавра искусств в области спортивного менеджмента.

Установка гипсокартона на бетонный потолок?

Установка гипсокартона на бетонный потолок? — Обмен стеками товаров для дома

Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 5 лет, 2 месяца назад

Просмотрено 12к раз

У меня в подвале бетонный потолок, и я хочу покрыть его гипсокартоном.В частности, я хотел бы взять бетонный потолок с плоской поверхностью и поставить под ним еще один потолок, чтобы я мог установить электричество, освещение и т. Д. Весь подвал нужно будет оформить каркасом, и я хотел бы добавить внутренние потолки. Как лучше всего добавить новый потолок?

Ишервуд

88.6k55 золотых знаков106106 серебряных знаков239239 бронзовых знаков

Создан 22 фев.

АндреттиМилас

15311 золотой знак11 серебряный знак44 бронзовых знака

4

В квартирах, которые я ремонтировал, стандартно устанавливаются планки металлической обшивки каналов.Если вам нужна глубина, вы скрестите их с 1x или 2×4. Каналы приклеиваете и вкручиваете в потолок. В каналы вкручивается древесина. Сейчас продается множество комплектов светодиодного освещения, которые могут уместиться в 2-3 дюйма пространства (помните, что у вас также есть толщина гипсокартона).

Для большей ясности мы используем каналы, которые очень похожи на

.

Разница в том, что у нас есть предварительно настроенные отверстия на губах для сверления, губы немного шире, и я почти уверен, что это более толстый калибр, чем этот.Не используйте дешевые / тонкие металлические планки для обшивки из большой коробки. Они могут работать для бетонных стен, но не для потолков.

Также для более подробной информации:

1. Мы устанавливаем их каждые 12–16 дюймов. 12, если делаем 2х пиломатериалы, которые, я думаю, мы делали однажды. Установка зависит от типа бетона. Часто владельцы собственности рассказывают нам, что использовали другие, и мы Следуйте этому. В большинстве случаев это тапкон с полу-предварительно просверленными отверстиями. Обратите внимание, что полоски должны быть склеены перед просверливанием.Также обратите внимание, что чем крепче клей, тем больше шансов, что вы удалите куски при удалении — это другой вопрос. Прежде чем приступить к составлению плана, потренируйтесь. Не покупайте 300 штук одного типа винта, а потом обнаружите, что на каждый винт таким образом потребуется 20 минут. Сколько винтов вам понадобится, зависит от плоскостности / формы бетона и от того, насколько хорошо полоски опалубки прилегают к нему. Большинство установок, которые я выполнял, были двумя винтами на концах, а затем смещались по сторонам каждые 12–16 дюймов. На 20-футовой полосе могло быть всего 15 винтов.

2. Мы оставляем небольшой зазор (1/8 дюйма) на каждой стене и стараемся проложить их по всей длине.

3. Затем мы устанавливаем L-образные каналы на двух стенках, удерживающих концы. Мы стараемся получить очень толстый калибр и забиваем L-образный канал вверх, чтобы он эффективно удерживал каналы.

Создан 22 фев.

DMooreDMoore

42.3k1414 золотых знаков6868 серебряных знаков164164 бронзовых знака

1

Я проделал это несколько раз, прикрепив к потолку плоскость 2×4 дюйма, а затем прикрепил гипсокартон к 2×4. Единственная проблема, связанная с этим, заключается в том, что вам придется использовать неглубокие коробки для электрических цепей. В стандартных коробках у вас может быть сращивание для подачи в другие ящики, но для неглубоких ящиков вам понадобится 4×4 с грязевым кольцом, чтобы обеспечить достаточно места (заполнение ящика) для сращивания, чтобы перейти к другому приспособлению.Если у вас больше места для головы, можно использовать канал для шляпки, чтобы прикрепить гипсокартон или подвесить его, но вы упомянули гипсокартон. Мне нравится использовать винты Tapcon, чтобы закрепить канал 2х4 или шляпный канал. Они действительно делают анкеры для забивки, но они всегда кажутся мне свободными при установке над головой, но они отлично подходят для стен. Вот ссылка на канал шляпы. Это то же самое, что повторил Дмор. Если вам нужны светильники на 120 В, соединения должны быть в коробке.

Создан 22 фев.

Эд Бил, Эд Бил

84.11k 44 золотых знака5858 серебряных знаков126126 бронзовых знаков

3 Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Звукоизоляция вашей квартиры — теперь вы меня слышите?

Стены — это единственное разделение между вами и вашими соседями, когда вы живете в густонаселенная территория, и уединение иногда выходит за пределы окна.Люди слышат их ближайшие соседи разговаривают, шаги сверху или даже рев музыки сквозь стены. Передача звука между устройствами — одна из самых больших жалобы жильцов кондоминиумов. Шум также может исходить от потолков, дверей и окна, поэтому к жизни в кондоминиуме нужно привыкнуть.

«Одна из основных проблем — люди наверху, то есть шаги. Это — серьезная проблема, потому что сейчас в этих кондоминиумах действительно нет ничего, что могло бы заглушить любой звук », — говорит Джозеф Драго, владелец компании New England Soundproofing, расположенной в Уолтеме, Массачусетс.«Еще несколько лет назад они просто добавляли дополнительную изоляцию. Проблема в том, что изоляция заглушает только воздушный звук, но шаги, сабвуферы, он не избавляется от вибраций ».

Во многих новых зданиях используются бетонные конструкции для увеличения количества этажей и единицы измерения. Бетон может быть более прочным, но с точки зрения звука он может создавать проблемы. «Одно из самых больших заблуждений состоит в том, что если у вас есть кондоминиум с бетонная плита, тогда не будет никаких проблем с передачей звука, и это совершенно неверно, это просто другой тип звука », — говорит Стив Хаас, президент SH Acoustics в Милфорде, Коннектикут.«В конструкции рамы, когда вы имеете дело с чем-то не таким жестким, звук, который вы собираетесь услышать, на самом деле является глухим, низкочастотный звук, особенно тяжелый. ходоков действительно можно услышать внизу. А в бетоне гораздо меньше этот стук, и это больше щелкает от каблуков и вибраций, которые просто будут резонировать через бетон «.

Хотя некоторый шум в общих жилых помещениях является нормальным явлением, если вы хорошо слышите разговоры соседей или телевизор через стены или потолок, у вас проблема с шумом.Если вы готовы сделать финансовые вложения, вас ждет новаторский шум. Решения по сокращению выбросов, которые могут превратить старую квартиру в святилище мира и тихо.

«Квартиры — серьезная проблема. Восемьдесят процентов моих телефонных звонков связаны с квартирами. Много время от времени теперь у них есть тот открытый эффект, открытая столовая, гостиная, кухня. И что происходит, звук будет распространяться; это просто сходит с ума, повторяя эхо в этой комнате, и это оказывает большее давление на пол, потолок и стены, и люди по соседству или внизу могут это слышать, — говорит Драго.

Звук 101

Частота звука выражается в длинах волн в секунду или в циклах в секунду. секунда (CPS), которую чаще называют герцами (Гц). Низкая частота шум считается 250 Гц и ниже, в то время как высокочастотный шум составляет 2000 Гц и выше. Среднечастотный шум находится в диапазоне от 250 до 2000 Гц.

Амплитуда или громкость звука выражается в децибелах.Это логарифмическая сжатая шкала, имеющая дело со степенями 10, где небольшие приращения в дБ соответствуют большим изменениям акустической энергии.

Когда звуковая волна ударяется об одну сторону стены, она превращается в вибрацию, которая будет перемещаться от листовой породы к стойке и в листовой породе на другая сторона стены. Потому что у него нет других твердых поверхностей, Проезжая через него, он снова становится воздушным звуком.

«Вы можете измерить это шумомером.Как они придумывают рейтинг IIC это с молотком. Они идут наверх, стучат по полу и смотрят на децибел ниже, — говорит Боб Ортер, советник по обслуживанию в национальной компании Soundproofing America. который обслуживает район Новой Англии.

Но многие подрядчики и разработчики не имеют хорошего образования, когда дело доходит до Нормы звукоизоляции и установка. Федеральные жилищные комплексы следуют довольно строгие правила звукоизоляции, включая дорогостоящие звуковые испытания для единиц.Но застройщики частных квартир редко придерживаются того же. стандарты. «Даже с новыми кондоминиумами разработчики не знают и не знают, как звук путешествует, и они не нанимают звукооператора, чтобы сказать: «Что я могу сделать с каркасом, чтобы свести к минимуму эти проблемы?» Это намного дешевле сделать во время строительства, чем после. У вас должно быть около 50 STC, но на самом деле это не контролируется разрешениями на строительство. Вы должны убедиться, что установка сделана правильно », — говорит Драго.

Не существует единого общепринятого метода звукоизоляции, и это, по крайней мере, отчасти потому, что ни один из них полностью не избавляет от каждого звука выше или по соседству.Но, кроме переоборудования всего потолка новым изоляция и гипсокартон, некоторые материалы также могут помочь приглушить звук. «Есть виниловый материал, который действительно отлично блокирует звуки, распространяемые по воздуху, но ударный шум — непростое дело. бой. Бетонная конструкция, у вас не будет проблем с воздушными шумами, как с деревянной. состав. Дерево в целом не является хорошим звукоизоляционным материалом, но если оно достаточно плотное, оно может им стать », — говорит Ортер.

Стена к стене Действие

Обычные пристенные жилища должны соответствовать определенным нормам, установленным либо местным строительным нормам или национальным строительным советам.Единица измерения под названием Sound Transmission Class (STC) расскажет, насколько звукоизолирована стена или потолок есть. В большинстве городских районов единицы должны иметь STC около 50, чтобы быть в коде.

По мнению отраслевых экспертов, STC равный 40 — это начало конфиденциальности. Однажды это достигает 50, очень громкие звуки, такие как музыкальные инструменты, почти не слышны. В 60, большинство звуков не слышно.

Для звукоизоляции дома важно свести к минимуму вибрацию от одной поверхности к другой, и некоторые считают, что лучший способ сделать это — добавить амортизаторы между потолком или стена в существующей конструкции.

«Вы можете подвесить потолок, полностью изолировать потолок с помощью зажимов, прикрутить их до какой-то деревянной конструкции или непосредственно в бетон с кладкой винты, — говорит Ортер. «После того, как вы положите туда гипсокартон, вокруг периметр, не касающийся прилегающих стен. Фактически изолирует потолок от конструкции выше. Это дорого, потому что для этого действительно нужно вынуть гипсокартон.”

Один из вариантов — установить звукоизоляцию, хотя это означает снятие стен. вплоть до шпилек. Другой альтернативой является использование звукового барьера из винила dB-Bloc. материал, который можно укладывать под гипсокартон или другую отделанную стену или потолок поверхности, чтобы помочь блокировать передачу шума через общие стены.

Рассеиватели и отражатели используются для изменения формы отражающей энергии там, где стены и потолки создают акустические зеркала.Диффузоры и отражатели сохраняют объем то же самое, что и необработанные стены и потолок, при изменении формы шума.

Один из способов снизить уровень шума людей, находящихся ниже вас, — это застелить пол ковром. В Проблема в том, что многие люди любят паркетные полы или декоративную керамическую плитку, поэтому в в этих случаях вам необходимо будет установить звукопоглощающий акустический коврик перед укладывать пол.

«Тот, кто живет наверху, решает:« Мне больше не нравится мой ковер », устанавливает деревянные полы и не кладет под них звукоизоляцию.И обычно они делают это незаконно, потому что большинству кондоминиумов требуется STC. Но главное, что их волнует, — это IIC, так называемый коэффициент ударной изоляции », — говорит Ортер.

Когда дело доходит до шум. Шум может проникать через любые щели в проемах, включая двери, окна, розетки, распределительные коробки, отверстия HVAC и любые строительные материалы встретиться.«Я всегда говорю людям: не ставьте в потолок встраиваемый свет, потому что это просто большая дыра в потолке. Тем не менее, если у вас бетонный потолок, он может не быть проблемой, потому что вы говорите об ударном шуме. Это пройдет через свет », — говорит Ортер.

Уплотнители очень рентабельны, но зачастую их игнорируют. решения по снижению шума. Сюда могут входить дверные уплотнения, автоматические дверные днища, пороги и герметик.Также хороши для звукоизоляции шум барьеры, которые всегда бывают высокой плотности, массивные, тяжелые материалы и необходим для устранения передачи шума.

Из всего, о чем стоит расстраиваться, живя рядом с другими, есть проблемы со звуком. кажутся одними из самых зажигательных. Иски, связанные с жалобами на шум, не редкость, и некоторые ассоциации серьезно относятся к этому вопросу. «Если в уставе есть положение, а они ему не соответствуют, то есть серьезная проблема.Но есть вещи, которые можно положить под пол. По какой-то причине переработанные шины работают отлично подходит для подавления шума при ударе », — говорит Ортер.

Последние мысли

Хотя некоторые из сегодняшних застройщиков кондоминиумов предпринимают более активные шаги по включению системы контроля шума, особенности в процессе строительства, даже новые здания из бетона потолки сталкиваются со многими более ранними разработками, где шум между блоками является большой проблемой.«Большая проблема заключается в том, что подрядчики не имеют ни малейшего представления о звукоизоляции. Если они сделали, они сэкономили бы много денег на судебных процессах. Потому что если кондоминиум просто ставится, и у жителей сразу возникают проблемы, они обращаются к подрядчикам », — говорит Ортер.

Владельцы квартир в какой-то степени должны признать, что в какой-то момент они в конечном итоге не иметь полностью звуконепроницаемого дома, и некоторый шум, скорее всего, просачиваться. «В зависимости от того, насколько громок шум, вы все равно что-то слышите.Я нажимаю это потому что, как только люди попадают в голову от этого шума, он сводит их с ума. Сейчас, Я должен почти как психиатр убедить их сказать: «Это шумоподавление, и мне это нравится».

«Я думаю, это очень сложно», — говорит Драго.

Кейт Лориа — писатель-фрилансер и частый автор The Chicagoland. Кооператор. Помощник редактора Том Лиси внес свой вклад в эту статью.

Теплый пол — методы установки труб

Существует множество вариантов установки трубок для установки водяного теплого пола. Фактически, это один из самых частых наших вопросов. В зависимости от приложения у вас может быть несколько вариантов на выбор. На этой странице описаны многие из наших самых популярных методов установки излучающих трубок, в том числе:

УСТАНОВКА ЛУЧЕВОГО ОТОПЛЕНИЯ БЕТОННЫХ ПЛИТ

Установка бетонной плиты — один из самых простых и эффективных способов установки лучистого тепла.Хотя это просто, очень важно делать это правильно. В противном случае у вас может быть система подогрева пола, которая неэффективна, дорогостоящая в эксплуатации и может вообще не работать. Вот несколько общих рекомендаций, которым нужно следовать. Имейте в виду, что эти рекомендации носят общий характер, и вы всегда должны консультироваться с официальным представителем вашего кода для правильной установки.

Подготовка бетонной плиты для теплого пола

Пароизоляция

Поверх утрамбованной земли или песка следует установить пароизоляцию.Пластик Visqueen толщиной 6 или 8 мил (полиэтиленовый пластик) всегда был предпочтительным материалом. Исследования показывают, что это может быть неэффективно, как другие варианты. Вы должны проконсультироваться с официальным представителем вашего кодекса на предмет соответствия кодексу. Этот сайт является хорошим источником информации о том, почему и как установить пароизоляцию.

Изоляция бетонной плиты

После установки пароизоляции следует изолировать плиту от земли . Предпочтительным материалом является экструдированный или пенополистирол (жесткая голубая или розовая плита).Обычно мы рекомендовали 2 дюйма, но в некоторых штатах теперь требуется 3 дюйма или R-15.

Некоторые предлагают использовать тонкие листы фольги / пузыря или изолирующее одеяло. Эти продукты заявляют о высоком R-значении, но в основном это связано с их отражающими свойствами. Вы теряете отражающие свойства материала, когда заливаете его бетоном. Тогда вы застряли на 1/2 дюйма настоящей изоляции. Это быстрый и простой продукт в установке, но в данном случае быстрый и простой вариант — не лучший вариант.

Crete-heat — это название продукта, которым пользуются многие наши клиенты.У этого продукта есть выступы сверху, чтобы удерживать трубку на месте. Все, что вам нужно сделать, это поставить трубку на место, опустить ее между выступами и продолжать движение. Нет необходимости тратить дополнительное время на изгибание и привязку трубы к сетке или арматуре. Crete-heat имеет встроенный пароизоляционный слой и язычок, поэтому он защелкивается. Нет необходимости заклеивать швы.

Поскольку большая часть потерь тепла в бетонной плите происходит на внешнем крае, важно, чтобы мы изолировали и там. Вот пара деталей. Первый показывает, что произойдет, если изолировать только боковую кромку. На втором изображен правильный способ изоляции бетонной плиты при ее использовании для теплого пола. Имейте в виду, что некоторые из них будут изолировать боковой край до основания.

Плита частично утеплена.

Плита полностью изолирована.

Для получения более подробной информации о методах изоляции, пожалуйста, прочтите наше Руководство по проектированию и строительству.

Установка трубопровода теплого пола

Следующим шагом после установки теплоизоляции является прокладка излучающей трубки.Если вы установите изделие Crete-heat, эта деталь будет простой. Просто вставьте трубку в выступы. Если вы использовали традиционный пенопласт, у вас все еще есть несколько вариантов. Некоторые прикрепляют трубку к пене с помощью скоб Pex и специального пистолета, который ускоряет работу. Единственный недостаток заключается в том, что скрепки могут быть довольно дорогими.

Другой вариант — прикрепить трубку к проволочной сетке или арматуре с помощью стяжек. Это наиболее распространенный метод, потому что застежки-молнии недороги, и большинство из них готовы пожертвовать немного времени, если это означает, что сэкономит денег.

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УСТАНОВКИ БЕТОННЫХ ПЛИТ НА ЛУЧШИЙ ПОЛ!

УСТАНОВКА РАДИАНТНОГО ОТОПЛЕНИЯ НАПОЛЬНОГО СКОБЫ

Метод укладки излучающего пола со скобами очень популярен, потому что до тех пор, пока вы видите балки снизу, вы можете установить излучающее тепло. Этот метод хорошо подходит для нового строительства и модернизации. Фактически, он работает настолько хорошо, что почти полностью заменил тонкие подвесные плиты (см. Ниже).Несмотря на то, что приложение slab довольно щадящее, мы считаем, что установка скоб должна быть сделана точно, чтобы она работала должным образом. Следующие методы ДОЛЖНЫ выполняться для эффективной и действенной установки скоб:

Установлена ​​алюминиевая теплообменная пластина.

Установка алюминиевых теплоизлучающих пластин:

Их также называют теплообменными пластинами или алюминиевыми пластинами. Исследование, проведенное несколько лет назад Государственным университетом Канзаса, показало, что системы, использующие теплообменные пластины vs.системы, которые не могут передать вдвое больше BTU. Смысл в том, что обычно вы можете снизить температуру воды и сократить время цикла, что может снизить ваши эксплуатационные расходы.

Компания

Radiantec также провела собственные эксперименты по исследованию пластин, результаты которых можно найти здесь. Наиболее экономичным решением является установка тонких пластин теплообмена в непрерывном перекрытии. Мы обнаружили, что более толстые экструдированные алюминиевые пластины передают примерно на 6% больше тепла, но при более чем удвоенной стоимости.

Сшиваемая излучающая установка, показывающая разницу в участках с покрытием и без покрытия.

На этом рисунке показаны преимущества полного покрытия алюминиевых пластин теплопередачи по сравнению с их разнесением. Обе зоны находились в одной зоне и работали одинаковое время.

В идеале теплообменные пластины должны располагаться непрерывно, но это не обязательно. Наше общее практическое правило — располагать алюминиевые пластины непрерывно в комнатах с ковровым покрытием, ванных комнатах и ​​в местах с высокими потерями тепла, например, в больших комнатах.Разместите их примерно каждые 8 ​​дюймов во всех других областях.

Деталь, показывающая разнесенные пластины.

Алюминиевые теплообменные пластины с непрерывным покрытием.

Установите алюминиевый отражающий барьер: Примерно на 1-2 дюйма ниже излучающих трубок и пластин следует установить алюминиевый отражающий барьер. Это не что иное, как крафт-бумага с алюминиевой облицовкой. У него есть волокна, которые проходят через него, поэтому он не рвется и не рвется, но его можно разрезать ножницами.Светоотражающий барьер поставляется в рулоне шириной 50 дюймов и должен быть разрезан так, чтобы он мог поместиться между балками. У нас есть установочное видео, в котором показано, как это сделать. Цель установки световозвращающего барьера — отражать лучистые волны тепла обратно вверх к черному полу. Мы также пытаемся создать небольшой карман мертвого воздуха, который дополнительно помогает уравновесить теплопередачу. Некоторые будут утверждать, что в отражающем барьере нет необходимости, и что он покроется пылью и со временем потеряет свою эффективность.Мы по-прежнему считаем, что это важная деталь, и, поскольку это относительно недорогой , его следует установить.

Фотография алюминиевого световозвращающего барьера, установленного в одной балке перекрытия для водяного теплого пола.

Обычно после этого устанавливается изоляция

(см. Следующий шаг), поэтому, если вы можете найти фольгированную изоляцию с достаточно высоким R-значением, вы можете отказаться от этого продукта.

Установить изоляцию

Многие люди спрашивают нас, необходимо ли также установить изоляцию под излучающими трубками, теплообменными пластинами и отражающим барьером.Если вы можете сделать это только один раз, потому что потолок будет закончен, то ответ — абсолютно да. Количество изоляции зависит от того, что находится сверху и снизу. Если наверху есть ковровое покрытие или зона с высокими тепловыми потерями, следует добавить R-19. В противном случае вам, вероятно, сойдет с рук R-13, но R-19 лучше. Тип изоляции не имеет большого значения.

Закрепите изоляционную деталь над ползком.

Если внизу есть неотапливаемый подвал, используйте R-19.Большинство людей не возражают, если они теряют немного тепла в этом сценарии. Если, например, теплопотери вниз полностью тратятся на подвесное пространство, тогда ваш метод изоляции должен быть обширным. Вы должны попытаться получить минимум R-30. Некоторые изолируют между балками стекловолокном, а затем герметизируют всю нижнюю часть жесткой пеной.

Если потолок не будет закончен, некоторые подождут и посмотрят, как работает система, а затем при необходимости добавят изоляцию.Что может случиться, если не утеплить? Поскольку лучистое тепло распространяется во всех направлениях, тепло также легко уходит вниз. Подвал станет слишком теплым, и вы не получите достаточно тепла в пространство наверху.

Будет ли работать система теплого пола без алюминиевых теплообменных пластин?

Нам часто задают этот вопрос, потому что давайте посмотрим правде в глаза: люди хотят сэкономить. Алюминий стоит дорого. Мы получим это! Radiantec считает себя компанией, занимающейся «энергоэффективностью». Все, что мы делаем и все цитируем, преследует единственную цель — создать максимально энергоэффективную систему.

Мы также придерживаемся принципа «простоты», поэтому мы указываем только те компоненты, которые, по нашему мнению, действительно необходимы. Это, в свою очередь, сэкономит вам деньги каждый день, когда вы эксплуатируете систему отопления. Так что, на наш взгляд, глупо заранее сэкономить немного денег и отказаться от важного элемента, который поможет вам сэкономить деньги навсегда.

Будет ли работать излучающая система без алюминиевых пластин? Лучший ответ — «может быть». Если плиты не используются, то вы полагаетесь на воздух и несколько мест, где трубы соприкасаются с полом для передачи тепла.Проблема в том, что воздух — это изолятор, а Pex, непосредственно контактирующий с деревом, — плохой проводник. Чтобы компенсировать эту плохую теплопередачу, необходимо значительно повысить температуру воды. В некоторых случаях до 180 градусов по Фаренгейту! Даже тогда, в холодный день, пол может не отводить достаточно тепла для обогрева комнаты, если дом старый и не энергоэффективен.

В новом строительстве с современными хорошо изолированными конструкциями система без плит, скорее всего, будет работать. Но не будет работать так хорошо и эффективно, как мог бы. Кроме того, вы не сможете использовать водонагреватель в качестве источника тепла, потому что системе требуется гораздо более теплая вода, чтобы компенсировать плохую теплопередачу. В свою очередь, ваш проект также не может быть отличным кандидатом на использование солнечной энергии для горячего водоснабжения. Что имеет больше смысла: установить систему, которая может работать при более низких температурах (около 120-130 градусов по Фаренгейту), или исключить компоненты, которые заставляют вас запускать систему при высоких температурах (около 180 градусов по Фаренгейту)? Также легко определить, какая система будет стоить дешевле.

Мы ежедневно получаем звонки от людей с существующими системами (не нашими), которые хотят улучшить производительность. Они жалуются на недостаток тепла в холодные дни и / или на высокие затраты на электроэнергию. Мы очень рады, когда они перезвонят позже и будут в восторге от того, насколько хорошо их система работает после установки пластин!

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ КРЕПЛЕНИЯ ИЗЛУЧАЮЩЕГО ПОЛА!

УСТАНОВКА ПОДВЕСНОЙ ПЛИТЫ ИЗЛУЧЕНИЯ НАПОЛЬНОГО ОТОПЛЕНИЯ

В новостройках иногда используется подвесная система теплый пол из панелей.Когда-то это была обычная установка, но сейчас мы не видим, чтобы она использовалась так часто. Этот метод предусматривает установку излучающих трубок поверх чернового пола. Затем сверху заливается плита толщиной 1 1/2 дюйма. Эта плита обычно представляет собой легкую бетонную смесь или материал на основе гипса, называемый «гипербетон», который, по-видимому, является наиболее распространенным.

Как правило, это не лучший вариант модернизации, поскольку существующие дома не были спроектированы таким образом, чтобы выдерживать дополнительный вес. Даже легкий бетон может весить 12-14 фунтов на квадратный фут при заливке 1 1/2 дюйма.

Изображение подвесной плиты, залитой тонким гипербетоном.

Некоторые преимущества подвесной плиты:

• Простая установка трубки по сравнению со скобками.
• Тепловая масса, которая особенно полезна при использовании солнечной горячей воды в качестве источника тепла. Пол может быть встроен в механизм хранения.
• Звукоизоляция.
• Огнестойкость.
• Повышенная тепловая мощность. В приложениях со скреплением мы можем получить около 35 британских тепловых единиц / час / квадратный фут, тогда как подвесные плиты — до 40 британских тепловых единиц / час / квадратный фут.Однако имейте в виду, что средняя потеря тепла в новом доме составляет около 20 британских тепловых единиц / час на квадратный фут, поэтому это преимущество может не сработать для большинства установок.
• Нет необходимости в алюминиевых теплообменных пластинах.
• Равномерная и стабильная температура пола.

Некоторые недостатки подвесной плиты:

• Добавленный вес. Конструкция пола должна быть спроектирована так, чтобы выдерживать этот дополнительный вес.
• Добавлена ​​высота. Поскольку подвесная плита запланирована с самого начала, проблем нет.У нас были люди, которые постфактум решили, что они хотят сделать подвесную плиту, когда дополнительные 1 1/2 дюйма не были запланированы.
• Высокая тепловая масса. Хотя это также является преимуществом, этой системе требуется много времени, чтобы реагировать на новые поступления энергии. Также нужно много времени, чтобы остыть в те времена года, когда прохладно утром и тепло днем.
• Стоимость. В зависимости от того, где вы находитесь, такая установка может быть дорогостоящей.

Процесс установки подвесной плиты

Для этой установки стены имеют двойное покрытие, что дает дополнительную высоту в 1 1/2 дюйма.Обычно стены имеют каркас, но не гипсокартон. Это позволяет вам переходить из одной комнаты в другую, просто сделав надрез в стене. Если стены облицованы гипсокартоном, установка трубы может быть более сложной, потому что вам придется входить и выходить из дверных проемов. Другой вариант — просверлить отверстие в полу, провести трубу под стеной, а затем снова на другой стороне. Затем некоторые кладут на пол слой пластика. Похоже, есть некоторые споры о том, нужно ли это или нет.Поскольку это не вопрос лучистого теплого пола, мы оставляем это решение на усмотрение подрядчика, выполняющего работы. Пришло время положить трубку и прикрепить ее к полу. Они делают скобы Pex, которые предназначены для крепления Pex к деревянному основанию пола. Обязательно прикрепите трубку к коллектору и проверьте трубку под давлением перед заливкой. Одной из привлекательных особенностей всех коллекторов Radiantec является то, что они поставляются предварительно собранными с присоединенным оборудованием для испытания под давлением. Последний шаг — утеплить между балками.Окончательная установка будет выглядеть примерно так:

График установки подвесной плиты.

Заливка пола Maxxon Therma-floor поверх излучающих труб. Фото любезно предоставлено Maxxon.

ФАНЕРА И ПЛИТЫ УСТАНОВКА ЛУЧЕВОГО НАПОЛЬНОГО ОТОПЛЕНИЯ

Многие задаются вопросом: «Как установить лучистый пол с подогревом, если у меня нет доступа к полу снизу?» Один из способов — использовать изготовленную систему картона с рифлеными отверстиями, которую вы можете положить и просто положить в нее Pex.Эти продукты обычно имеют слой алюминия на поверхности для оптимальной теплопередачи.

Хотя эти продукты работают очень хорошо, все они имеют один общий недостаток: они слишком дороги для среднего домовладельца, чтобы даже рассматривать их по цене 8-10 долларов за квадратный фут. В эту цену даже не входит сияющий материал.

Полосы фанеры установлены на черный пол.

Компания Radiantec разработала — практическую альтернативу этим дорогостоящим продуктам.Если вы являетесь компетентным мастером своими руками и не возражаете против работы с электроинструментом, вы можете установить высокоэффективную систему водяного отопления поверх существующего пола за небольшую часть от цены произведенных панельных систем.

Установка «фанера и пластины» включает разрезание фанеры 3/4 ″ на полосы шириной 12 ″ и закрепление их на черновом полу. Вы оставите канавку шириной примерно 3/4 дюйма для трубки и пластины.

Перед установкой трубок устанавливается алюминиевая пластина теплопередачи, которая помогает проводить тепло через пол. Теперь можно установить трубы и уложить готовый пол. Если покрытие пола будет мягким, например ковровым или виниловым, следует укладывать тонкий слой дерева (называемый луан). Большинство других твердых полов можно укладывать непосредственно на трубы и плиты.

Фанерные полосы, трубы и плиты, установленные на черновой пол.

Плавающий пол, установленный над системой водяного отопления.

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ ФАНЕРА И ПЛИТ.

Чтобы узнать о более распространенных методах установки трубок, обязательно прочтите наше Руководство по проектированию и изготовлению.

Как провести тест на влагостойкость бетонных полов

Бетонные плиты кажутся твердыми и твердыми, но на самом деле бетон — это влажный материал. Он начинается как жидкая суспензия из воды, песка, цемента и заполнителя, и даже после его затвердевания влага продолжает выходить из бетона в течение многих лет.Бетон также может поглощать и переносить влагу из грунта. Хотя это качество бетона не имеет большого значения для наружных применений, таких как патио или пешеходные дорожки, оно имеет большое значение в помещении, особенно когда вы собираетесь укладывать жилые полы на бетонную плиту.

Уровень влажности бетона может повлиять на пол

Влага может быть проблемой, если пол выглядит сухим на самом деле. Поскольку бетон проницаем, грунтовая влага может медленно подниматься вверх в виде пара и отрицательно влиять на все, что находится на поверхности бетона.Если дать достаточно места, тепла и вентиляции, водяной пар просто испарится. Но когда пол укладывается прямо на бетон, он эффективно создает водонепроницаемую и воздухонепроницаемую преграду. Влага накапливается, и ей некуда деваться.

Захваченная влага создает хаос, который вам не нужен:

• Влага способствует росту плесени и грибка.
• Влага может вызвать разложение или гниение органических материалов для полов (например, твердой древесины, искусственной древесины, пробки или бамбука).
• Влага может вызвать искривление, деформацию или пузырение многих типов напольных покрытий.

Три метода определения уровня влажности бетона

Жизненно важно проверить влажность бетонной плиты перед тем, как укладывать на нее пол. Для окончательного теста, который измеряет количество влаги, выделяемой из бетона, требуется комплект хлорида кальция или измеритель относительной влажности. Тестирование любым методом покажет вам, сколько именно влаги присутствует, что позволит выбрать подходящую поверхность пола.Производители напольных покрытий оценивают свою продукцию в зависимости от допустимого уровня влажности, и тестирование плиты может сказать вам, будет ли тот или иной напольный материал работать надлежащим образом.

Третий вариант, простой тест своими руками, может указать на наличие избыточной влаги — либо на поверхности плиты, либо в воздухе комнаты, — но он не может измерить количество влаги. Используйте этот простой тест, чтобы выявить избыток влаги и помочь определить следующие шаги.

Практический дизайн студии: Часть 4

Разобравшись со стенами и полами, мы переходим к полам и потолкам студии, чтобы еще больше уменьшить утечку звука.

При звукоизоляции студии стены, вероятно, легче обрабатывать, чем пол и потолок, а потолки, несомненно, являются самыми сложными, поскольку сила тяжести всегда против вас. Даже в этом случае можно предпринять относительно простые шаги, которые приведут к значительным улучшениям.

В домашней студии, где серьезные структурные изменения непрактичны, полы могут представлять проблему, если только вам не повезло, что студия находится в комнате с бетонным полом на первом этаже.Большая часть вашего шумоизлучающего оборудования, такого как усилители, ударные и динамики, скорее всего, будет располагаться на полу, а это значит, что необходимо принять меры, чтобы как можно больше этого звука не проникало в конструкцию здания. через половицы. Поскольку деревянные полы относительно легкие по сравнению со стенами, они пропускают много звука, а также действуют как эффективные проводники структурного звука.

Существует несколько стратегий для улучшения качества обычного деревянного пола, самый дешевый (и наименее эффективный) метод — это установка толстого войлока под ковровым покрытием студии.Само по себе это приведет лишь к небольшому улучшению, но можно добиться значительного улучшения, изолировав все производящее шум оборудование от пола. Например, мониторы и шкафы для громкоговорителей можно разместить на блоках из поролона, надутых внутренних трубках или небольших изолирующих основаниях из плит ДСП на основании Rockwool. Также помогает изоляция мониторов от полок или настенных кронштейнов с помощью кусков Blu ‑ Tak.

Наборы ударных

— особенно стойкий источник шума, и дешевого и простого решения не существует.Это связано с тем, что большое количество звуковой энергии передается непосредственно в пол через педаль большого барабана и шпоры. Обсуждаемые методы позволят немного снизить уровень шума, но чтобы произвести какое-либо впечатление от шума, производимого ударной установкой, необходима какая-то форма плавающего пола.

Плавающий пол не имеет ничего общего с водой; это просто термин, описывающий конструкцию пола, в которой поверхность пола механически изолирована от остальной части здания. В профессиональной студии это может быть тяжелый пол из ДСП или деревянный пол, закрепленный на акустических изоляторах, а в более крупных студиях пол может быть даже бетонным и подвешенным на пружинах.Поверхность нового пола фактически не контактирует напрямую со стенами или существующим полом комнаты, что значительно снижает уровень структурного шума. Некоторое сцепление неизбежно из-за небольшого воздушного зазора между плавающим полом и исходным полом, но в большинстве случаев его можно не учитывать. Однако в профессиональных студиях, где необходимо не допускать шума транспорта или метро, ​​плавающий пол может быть построен над пустотой в несколько футов глубиной.

Рисунок 1.Тяжелые бетонные плавающие полы, очевидно, не подходят для использования в домашней студии, но есть способы построить легкий плавающий пол, которые доступны компетентному энтузиасту DIY и которые не занимают больше нескольких дюймов высоты над головой. Из-за своей меньшей массы такие полы, очевидно, будут менее эффективными, чем плавающие бетонные полы, но они все же могут быть удивительно эффективными.

Один из способов построить плавающий пол — просто выровнять пол изоляцией из минеральной ваты, а затем построить пол из ДСП прямо поверх него.Это должно быть построено на деревянных реках; два или более слоев ДСП необходимы для создания жесткой и достаточно массивной поверхности. ДСП следует укладывать так, чтобы стыки в нижнем слое не совпадали ни с одним из стыков в верхнем слое, и сначала необходимо закрепить толстый войлочный барьер вокруг стен, чтобы край пола не входил в прямое соприкосновение. контакт со стенами. На рисунке 1 показано, как можно построить такой плавающий пол.

Рис. 2. Конструкция пола из ламелей.Более простой способ сделать плавающий пол — использовать специальный материал, известный как Lamella, который представляет собой древесно-стружечную плиту с пазами и канавками, поддерживаемую плотно упакованным материалом Rockwool. Все волокна минеральной ваты перпендикулярны доске, как гигантская чистящая щетка. Опять же, вокруг комнаты будет установлена ​​жесткая войлочная полоса, похожая на войлочный плинтус, а доски Lamella будут размещены непосредственно на существующем полу. После того, как основной пол будет уложен, можно добавить еще один или два слоя ДСП; различные слои должны быть как склеены, так и прикручены.На рис. 2 показано, как укладывается пол из ламелей.

Этот тип напольного покрытия может быть использован в качестве основы для создания легкого помещения из гипсокартона / гипсокартона в помещении (этот тип конструкции будет рассмотрен в Части 5 данной серии).

Если создание полностью плавающего пола нецелесообразно, подумайте о том, чтобы построить частичный пол или плавучий плот, чтобы держать на полу более громкие инструменты, такие как барабаны или гитарные усилители. Частичный пол может быть построен точно так же, как описанные ранее легкие плавающие полы, но является отдельно стоящим.Плот ни в коем случае не должен касаться стен; Вы можете убедиться в этом, заклеив по краю полоску из стекловолокна, войлока или неопрена. Этот метод не даст таких хороших результатов, как цельный пол, но он может быть полезным компромиссом там, где высота потолка ограничена.

Плавающие полы удерживаются силой тяжести, но с потолками не так-то просто справиться. Закон масс по-прежнему действует, так что приклеивая акустическую пенопластовую плитку к потолку, вы ничего не выиграете. Тяжелый подвесной потолок — это ответ в профессиональной студии, но его менее практично реализовать, чем плавающий пол в домашних условиях, и многим современным комнатам не хватает необходимой высоты.К счастью, есть альтернативы.

Прежде чем даже рассматривать какую-либо форму подвесного потолка, вам следует подумать о том, чтобы положить подкладку из войлока под ковер в комнате наверху. Если комната наверху принадлежит кому-то другому, они все равно могут сотрудничать, пока вы платите! Само по себе это обеспечит лишь ограниченное улучшение, но если вы готовы работать и над структурой существующего потолка, можно будет получить дополнительные выгоды.

Сначала удалите штукатурку потолка или гипсокартон, чтобы обнажить балки и пол над ними.Если это сделано из обычных половиц, то заполните все видимые зазоры мастикой. Как только это будет сделано, следующим шагом будет установка барьерного коврика или защитного покрытия между балками, как показано на Рисунке 3. Коммерческий подкладной лист доступен под названием Revac и изготовлен из минерального пластика, который выглядит как толстый черный линолеум. Его можно закрепить на месте с помощью скоб или оцинкованных кровельных крючков. Поскольку листовой материал тяжелый и гибкий, он очень эффективно преобразует звуковую энергию в тепло.

После того, как барьерный мат закреплен, промежутки между балками можно заполнить минеральной ватой, а нижнюю сторону балок покрыть двумя или более слоями гипсокартона толщиной 12 мм с поверхностным слоем штукатурки.

Немного более амбициозный подход состоит в том, чтобы установить новые балки между оригиналами, как показано на рисунке 4. Они могут быть прикреплены к стене с помощью подвесок для балок, а поскольку они находятся между существующими балками, необходимо потерять небольшую высоту над головой. Преимущество этого подхода в том, что существует более высокая степень структурной изоляции между потолком внизу и полом вверху.Попытки изолировать конструкцию от боковых стен не предпринимаются, но поскольку звук не вводится непосредственно в конструкцию потолка (как это, безусловно, имеет место с полом), это гораздо менее важно.

Полы из ламелей и защитный лист Revac можно получить в компании Siderise в Великобритании. www.siderise.com

Практический студийный дизайн: часть 1 Принципы звукоизоляции

Практический студийный дизайн: Часть 2 Звукоизоляция дверей и окон

Практический дизайн студии: Часть 3 Строительство и улучшение стен и перегородок

Практический дизайн студии: Часть 4 Полы и потолки

Практический дизайн студии: Часть 5 Конструкция комнаты внутри комнаты

.
