Балки стропильные: Стропильные железобетонные балки

Что такое стропильная балка

Материалы для стройки

тому назад 575 просмотра

Стропильная балка ровно, как и ферма являет собой строительную конструкцию, используемую с целью организации кровельной системы. Также надо заметить, что все несущие конструкции кровельной системы подразделяются на стропильные и подстропильные элементы. Строительные системы служат основой для монтажа кровельного материала, что касается того, для чего конкретно используется стропильная балка, то она принимает на себя нагрузку по длине всего пролета.

Абсолютно все конструкции крыш скатного типа имеют свою стропильную систему, и это означает, что эти балки используются при строительстве всех скатных крыш. Причем, что тут важно заметить, для производства стропильных балок применяется множество материалов разного происхождения.

Для создания балок данного вида используются следующие материалы:
• железобетон;
• дерево;
• металл.

При этом нужно отметить, что на месте изготавливаются только деревянные балки, металлические и железобетонные делаются в заводских условиях.

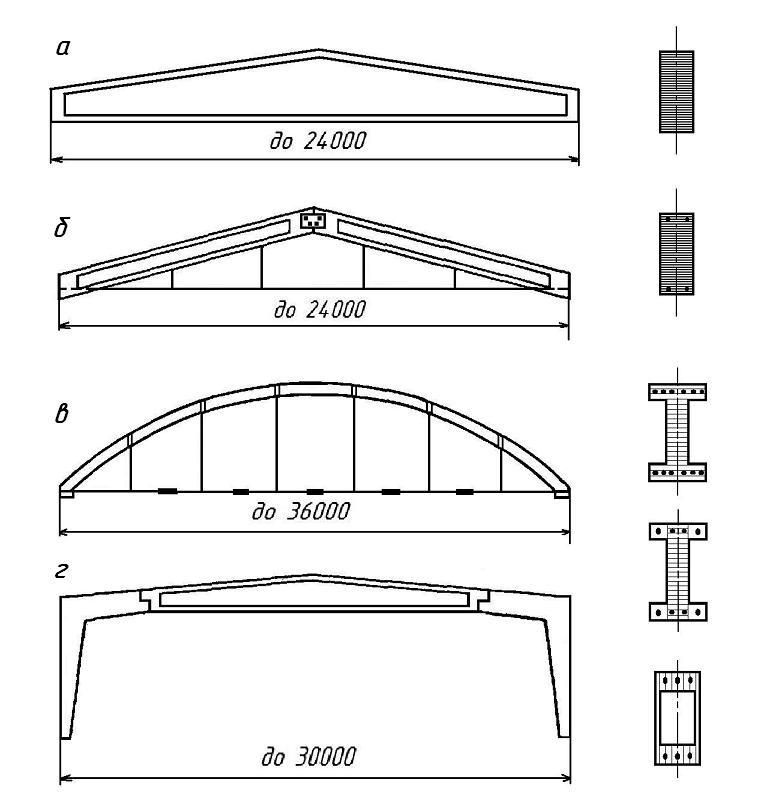

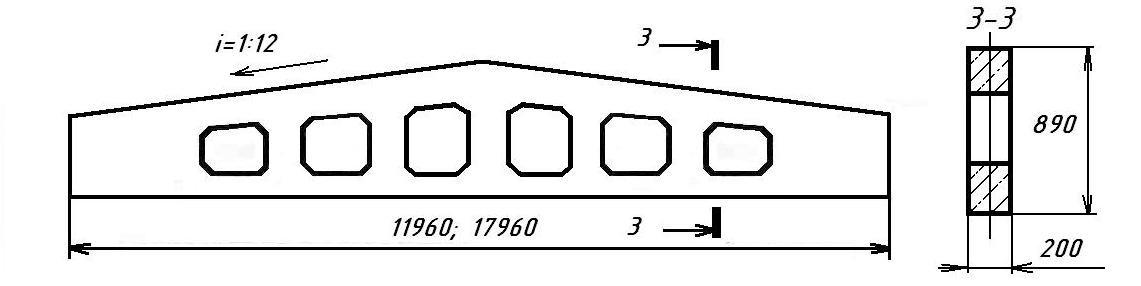

По типу профиля эти кровельные конструкции делятся на:
• трапециевидные конструкции;
• балки, имеющие верхний пояс, причем как криволинейного, так и ломаного типа;
• односкатные балки с обустроенными нижним и верхним поясами, располагающиеся параллельно.

Стропильные балки приходят на помощь, когда есть необходимость в обустройстве кровельной системы над строениями, не имеющими внутренних несущих стен и вообще, когда идет речь о перекрытии больших пространств без каких-либо опорных элементов между основными несущими элементами.

Железобетонные стропильные балки применяются с целью перекрытия пролетов разных длин, но не длиннее 24 метров. Пролеты, длина которых больше указанного значения перекрываются строительными фермами с решетчатой конструкцией. Заметим, что железобетонные балки нередко служат основой для рельсовых путей, использующихся для работы мостовых кранов и кран-балок.

Ну и коль уж на то пошло, тут нельзя не сказать, что железобетонные строительные балки применяются далеко не только в процессе возведения крыш жилых и сооружений, но и для строительства автомобильных и железнодорожных мостов, а также с целью обустройства пешеходных виадуков и прочих подобных сооружений.

Что касается деревянных балок, то они являют собой цельнодеревянный элемент. Делаются они, в том числе и из клееной древесины. Для соединения деревянных балок используются скобы и гвозди, а также такая система соединения деревянных элементов, как система «шип-паз». Ну что насчет металлических конструкций, то они, как вы, наверное, уже догадались, варятся из металла.

СЛУЧАЙНЫЕ СТАТЬИ

Обои для неровных стен Содержание статьи: 1 Обои для неровных стен 1.1 Какие обои скрывают неровности стен ещё? Хорошо если…

тому назад 111 просмотра

Эта статья посвящена скорее тем, кто не просто любит повозится в саду или выращивает цветы дома, на балконе, но и…

тому назад 353 просмотра

Перегородки из гипсокартона — плюсы и минусы Содержание статьи: 1 Гипсокартон как отделочный материал для стен 1. 1 ГКЛ для потолка…

тому назад 110 просмотра

Мраморный пол с зеркальным блеском и четким отражением в нём предметов может стать настоящей визитной карточкой любого помещения, а достичь…

8 лет тому назад 126 просмотра

До скромных жителей Европы доходят отголоски азиатского стиля в интерьере, которые заставляют задумываться не столько о смене своего домашнего интерьера,…

тому назад 124 просмотра

Лампы являются одним из самых важных элементов домашнего обихода, главным образом потому, что мы применяем их в различных областях жизни.…

тому назад 438 просмотра

3БСД 21-2-1-10 АIV по стандарту: Серия 1.462.1-24

увеличить изображение

Стандарт изготовления изделия: Серия 1.

462.1-24

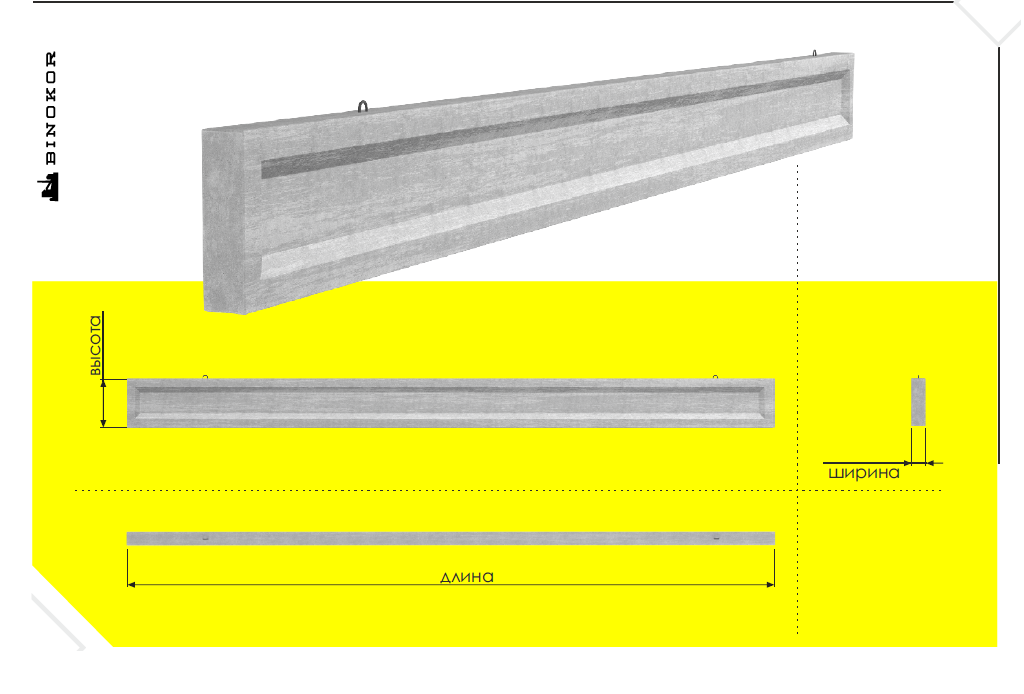

Балки стропильные двускатные 3БСД 21-2-1-10 АIV – железобетонные несущие конструкции, представляющие собой изделия постоянного трапециевидного сечения с тонкой стенкой. Опорные части имеют уширение, совпадающее с толщиной полок консолей. Его рассчитывают с учетом создания надежной и долговечной опоры, способной работать в условиях высоких нагрузок. Ширина также учитывает нормальное расположение арматуры и натяжных устройств. Двускатная балка данного типа имеет ломаный верхний и прямой нижний пояс. Между ними располагается тонкая стенка, переходы к которой образованы закруглениями под углом 45 градусов. Средний уклон крыши составляет 1:12.

1. Варианты написания маркировки

Знаки условного обозначения могут быть записаны следующими модификациями:

1. 3БСД 21-2-1-1 АIIIв;

2. 3БСД 21-2-1-1 АIV;

3. 3БСД 21-2-1-2 АV;

4. 3БСД 21-2-1-2 к7;

5. 3БСД 21-2-1-3 АIIIв;

6. 3БСД 21-2-1-3 АIV;

7. 3БСД 21-2-1-4 АV;

8. 3БСД 21-2-1-5 к7.

2. Основная сфера применения

Железобетонные балки 3БСД 21-2-1-10 АIV применяется в строительстве сборного каркаса одноэтажных промышленных зданий и сооружений пролетом до 21 метров. Располагают элементы перекрытия в поперечном направлении ходу движения, при этом их закрепление по месту установки осуществляется за счет собственного веса балки и посредством соединения арматурных выпусков и закладных деталей контактной точечной сваркой (сейсмически-стойкий шов). Поверх укладывают плиты покрытия, их приваривают к балкам.

Железобетонные ригели 3БСД 21-2-1-10 АIV запроектированы на работу в агрессивной газовой среде. Оптимально монтировать стропильные элементы в неотапливаемых или отапливаемых зданиях.

Допускается действие значительных вертикальных и равномерно-сосредоточенных нагрузок. Помимо этого, на балки действуют фактические нагрузки от фонарей, подвесного оборудования и многого другого.

3. Обозначение маркировки

Маркировочные знаки, нанесенные на торцевую грань опорной части балки, позволяют классифицировать изделия по видам и маркам. Обозначение формируется согласно требованиям Серии 1.462.1-24. В основной группе цифробуквенного шифра 3БСД 21-2-1-10 АIV включены следующие данные:

1. 3 – типоразмер;

2. БСД – тип изделия, балка стропильная двускатная;

3. 21 – координационная длина, указывается в метрах с округлением до целого числа для удобства восприятия и чтения маркировки;

4. 2 – двутавровое сечение балки;

5. 1 – обозначение уклона ската, принимается равным 5%;

6. 10 – номер несущей способности;

7. АIV – тип армирования, класс стали А-300 с упрочнением методом механической вытяжки с контролем удлинений и напряжений.

В дополнительной маркировке указывается дата выпуска партии ЖБИ, краткое наименование завода-изготовителя и масса конкретного изделия. Знаки пишут черной краской, нестираемой на всем протяжении срока эксплуатации.

Технические параметры:

Длина = 20960;

Ширина = 430;

Высота = 1425;

Вес = 16700;

Объем бетона =

6,69;

Геометрический объем = 12,8432.

4. Основные материалы для применения

Балки 3БСД 21-2-1-10 АIV производят из высокомарочного бетона класса прочности В30, армируемого продольной предварительно напряженной арматурой класса А-300в. Следует применять групповое натяжение прутков, однако при обосновании технико-экономических показателей выполняют натяжение по одному арматурному элементу. Стыкование стальных стержней в каркас осуществляется методом контактной точечной сваркой типа С1-Ко согласно данным ГОСТ 14098-85. Арматурные стержни располагают по схемам согласно Серии 1.462.1-24. Изготавливают также пространственные каркасы. Применяемые бетоны должны соответствовать всем требованиям морозостойкости, водонепроницаемости, а также высокой трещиностойкости, так как балки работают в условиях разрушающих нагрузок. Отпуск готовой продукции допускается при наборе 70%-ного порога передаточной прочности бетона от принятого класса.

Производство ЖБИ данного вида осуществляется на специализированных заводах, где организуется проведение приемо-сдаточных испытаний. Бетонирование выполняют в металлических опалубках в силовых формах или стендах в вертикальном положении. Для удобства подъема на высоту массивных балок, имеются строповочные отверстия, но в случае отсутствия на производстве приспособлений для выемки изделий из форм, в брус внедряются две монтажные петли. Их устанавливают на расстоянии 2,53 метра от края торца опорной части балки.

5. Транспортировка и хранение

Балки стропильные двускатные

3БСД 21-2-1-10 АIV перевозят автомобильным специализированным транспортом. Перевозка осуществляется также железнодорожным и водным способом. Каждое изделие после погрузки фиксируется стальной проволокой и изолируется от бортов машины деревянными инвентарными подкладками. Складируют балки штабелями.
