Железобетонные балки: виды и возможные размеры

Железобетонные балки ГОСТ 28737-90 – полное собрание точных технических требований к рассматриваемым изделиям. Применяются же они для укрепления формы конструкции и для увеличения возможностей её изгибающих моментов. В данной статье мы рассмотрим разновидности балок из железобетона и их параметры.

Фото балок из железобетона

Техническое описание

Инструкция производства столь прочных бетонных изделий предполагает использование надёжного армированного каркаса и бетона не ниже трёхсотой марки.

Совет: если изготавливается железобетонная балка своими руками, то рекомендуется применять предварительно напряжённую конструкцию из арматуры.
Это позволит повысить эффективность восприятия поперечных сил.

Железобетонная балка 6 м: армированный каркас

Расчет железобетонной балки на прогиб производится согласно формуле приведённой в пособии к СП 52-01-2003.

Совет: в виду сложности проведения самостоятельных расчётов рекомендуется воспользоваться для этой цели помощью одного из он-лайн калькуляторов или специальной программы.

Это даст возможность исключить ошибку и справиться с задачей гораздо быстрее.

Пример подходящей программы, выполняющей расчёт железобетонной конструкции

Виды

По видам в первую очередь рассматриваемые изделия можно разделить по форме производства:

ТипОсобенности
СборныеИспользуют тавровое или прямоугольное сечение, изготавливаются на заводах
МонолитныеПрименяются как составляющий компонент монолитной конструкции, изготавливаются на строительной площадке
Сборно-монолитныеСочетают в себе особенности сборных и монолитных изделий

Сборно-монолитная железобетонная балка 18 м

Также балки можно классифицировать в зависимости от сферы их применения:

  • Двутавровые.
    Цена таких изделий весьма высокая, как и прочностные показатели. Они широко применяются при возведении промышленных и крупнопанельных построек.

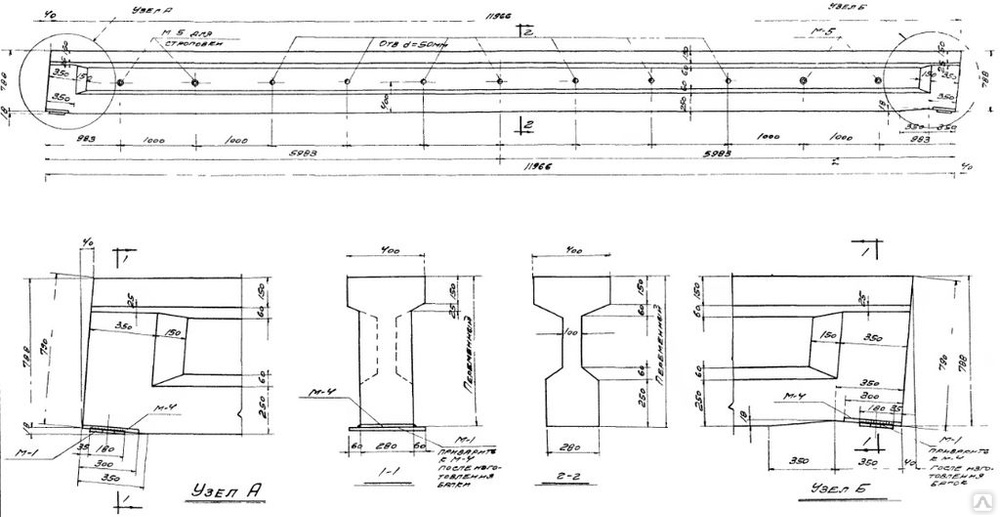

    • Двутавровая железобетонная балка 12 м

  • Обвязочные. Образуют перемычки в проёмах между массивами стен.

    • Габариты обвязочной балки

  • Подкрановые. Как можно догадаться из названия, эксплуатируются для балансировки работы подъёмного крана.

    • Подкрановые представители железобетонных изделий

  • Решётчатые. Имеют достаточно узкую направленность и чаще всего применяются при возведении эстакад.

    • Образец решётчатой конструкции из железобетона

  • Стропильные. Используются, как правило, для покрытия одноэтажных построек кровлей.

    • Стропильная балка участвует в обустройстве крыши

  • Фундаментные. Позволяют обустроить качественный и надёжный фундамент, как ленточный, так и монолитный.

    • Фундаментное железобетонное изделие

    Как вы можете видеть, рассматриваемые элементы могут практически полностью сформировать каркас здания, начиная от его основания, закопанного в землю, и окачивая кровельной конструкцией. Это значительно упрощает строительные работы и гарантирует надёжность всей постройки.

    Габариты

    Существуют различные размеры железобетонных балок, рассчитанные на самые разные случаи:

    КлассификацияВес, кгЛинейные размеры, см
    1Б130116×30×15
    2Б220148×30×20
    3Б250184×30×25
    4Б490216×30×30
    5Б600265×30×30
    6Б1200278×60×30
    7Б1770338×60×35
    8Б 2880425×60×45

    Изготовление

    Если ваш строительный объект небольшой, то возможно рациональнее создать железобетонную балку самостоятельно.

    Для этого поступаем следующим образом:

  • Выкладываем дно опалубки для бетонного изделия из прочного деревянного щита.
  • Затем формируем стенки, для которых можно взять более тонкие доски.
  • Простилаем с внутренней стороны полиэтиленовую плёнку. Это поможет впоследствии легче отделить дерево от застывшего бетона.
  • Устанавливаем армированные пояса в нижней и верхней части конструкции.

    • Совет: прутья между собой рекомендуется связывать мягкой проволокой, а не приваривать друг к другу сварочным аппаратом.
    Сварка уменьшает их эластичность.

    Использование проволоки для фиксации армированных прутьев

  • Замешиваем раствор из цемента, песка и гравия в соотношении 1:2:4 соответственно. Воды добавляем в два раза меньше количества получившейся сухой смеси.

    • Совет: для осуществления замеса лучше всего применить бетономешалку.
    Она позволит достигнуть требуемой однородности и ускорит процесс.

    Оборудование для замешивания бетона

  • Заполняем получившейся смесью подготовленный объём. При этом не следует растягивать заливку на несколько этапов во избежание образования холодных швов.
  • Бетон пробиваем стальным прутом в нескольких местах и осуществляем вибропрессование, чтобы удалить возможные воздушные карманы внутри раствора.
  • Накрываем конструкцию полиэтиленовой плёнкой и смачиваем водой до полного застывания
    , которое произойдёт через четыре недели. После чего снимаем опалубку и можем использовать балку по назначению.

    • Заключение

    Балки из железобетона значительно облегчают и ускоряют постройку здания. С их помощью можно выложить фундамент, контуры стен и основание крыши.

    Они обладают высокой прочностью, которая гарантирует сохранение структуры постройки даже при очень значительных нагрузках. Широкий ассортимент размеров и форм позволит с лёгкостью подобрать изделие нужных вам габаритов. Также возможно их собственноручное изготовление.

    Готовые к эксплуатации бетонные балки

    Видео в этой статье предоставит вашему вниманию наглядные сведения, касающиеся данной темы. Применение железобетонных балок гарантирует высокую надёжность вашей постройки.

    Конструкция железобетонных балок: Бетонные хомуты для балок? Что это такое и почему они важны?

    Поиск:

    29 Вторник Январь 2013 г.

    Мы проектируем железобетонные элементы, и часто нас просят наблюдать за стальной арматурой в полевых условиях перед укладкой бетона. Наша работа заключается в том, чтобы бетонные фундаменты, балки, колонны и т. д. были построены так, как они были спроектированы. В ходе наших наблюдений мы часто обнаруживаем, что стальные балочные хомуты, используемые в железобетонных конструкциях, устанавливаются неправильно и монтажнику не всегда понятно, зачем они нужны.

    Исторически сложилось так, что хомуты редко использовались в жилищном строительстве. Однако в последние годы размеры бетонных балок стали меньше, а пролеты увеличились. По нашему опыту, это было результатом архитектурного проектирования и требований жильцов здания. Свою роль сыграла и повышенная стоимость элементов фундамента, таких как буронабивные сваи. Увеличение пролетов бетонных балок для уменьшения потребности в дополнительных опорах привело к необходимости использования стальных хомутов.

    Бетонные балки различаются по глубине. Чем глубже балка, тем больше способность к сдвигу. Когда глубина недостаточна, необходимо добавить стальные скобы, чтобы увеличить способность балки к сдвигу. Эти стремена обычно представляют собой цельный кусок стали, изогнутый в прямоугольную форму. Часто используется сталь малого диаметра, например, арматура №3 и №4. Стремя обычно оборачивается вокруг нижних и верхних стержней балок.

    Конструктор должен указать размер, расстояние и расположение по длине балки, где требуются хомуты. Нам нравится указывать размеры хомутов в наших разделах, чтобы хомуты можно было изготовить до установки. Хомуты потребуются в областях с высоким сдвигом, например, в точках опоры и ниже больших точечных нагрузок.

    Установщик должен быть осторожным, чтобы изготовить скобу из цельного куска стали и надлежащим образом перекрыть каждый конец (свяжитесь с инженером-строителем или обратитесь к коду ACI для вариантов). Слишком часто стремя не изготавливаются заранее, и установщик пытается сделать стремя в полевых условиях, после того как горизонтальные стержни уже установлены. Обычно это очевидно, потому что стремя состоят из двух частей с неадекватным соединением внахлестку. Гораздо проще и эффективнее установить хомут одновременно с установкой горизонтальной арматуры. Всегда обращайтесь к инженеру-строителю с любыми вопросами о размере, форме, расстоянии и установке хомутов до осмотра. Это поможет предотвратить внесение изменений в последнюю минуту, пока бетоновоз ждет.

    Посетите раздел «Проектирование железобетона» нашего блога, чтобы узнать больше о проектировании бетона.

    Сечение бетонной балки с закрытым хомутом
