ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БАЛКИ ПОДКРАНОВЫЕ СТАЛЬНЫЕ
ДЛЯ МОСТОВЫХ ЭЛЕКТРИЧЕСКИХ
КРАНОВ ОБЩЕГО НАЗНАЧЕНИЯ
ГРУЗОПОДЪЕМНОСТЬЮ ДО 50 т

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 23121-78

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА

Москва

РАЗРАБОТАН И ВНЕСЕН Ордена Трудового Красного Знамени Центральным научно-исследовательским и проектным институтом строительных металлоконструкций (ЦНИИпроектстальконструкция) Госстроя СССР

ИСПОЛНИТЕЛИ

В. М. Бахмутский (руководитель темы), Т.Ф. Королева, И.М. Сорокина, Л.А. Пескова, В.А. Алексеев, В.Т. Ильин, П.П. Домерщиков

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 28 апреля 1978 г. № 72

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БАЛКИ ПОДКРАНОВЫЕ СТАЛЬНЫЕ ДЛЯ
МОСТОВЫХ ЭЛЕКТРИЧЕСКИХ КРАНОВ
ОБЩЕГО НАЗНАЧЕНИЯ ГРУЗОПОДЪЕМНОСТЬЮ
ДО 50 т

Технические условия

Steel crane girders for
general — purpose overnead
electric cranes of 50t capacity.
Specifications

ГОСТ
23121-78

Постановлением Государственного комитета Совета Министров СССР по делам строительства от 28 апреля 1978 г. № 72 срок действия установлен

с 01.01.1979 г.

до 01.01.1984 г.

Настоящий стандарт распространяется на стальные сварные разрезные подкрановые балки пролетами 6 и 12 м, двутаврового поперечного сечения, составленные из трех листов, устанавливаемые на стальные или железобетонные колонны зданий и открытых крановых эстакад, возводимых в районах с расчетной температурой наружного воздуха минус 65 °С и выше и сейсмичностью до 9 баллов включительно.

Балки предназначаются для мостовых электрических кранов общего назначения грузоподъемностью до 50 т легкого, среднего и тяжелого режимов работы.

Балки должны удовлетворять требованиям ГОСТ 23118-78 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

1.1. Балки должны изготовляться пролетами 6 м (5,5 м) или 12 м (11,5 м).

1.2. Балки, в зависимости от места их расположения, должны изготовляться двух видов:

рядовые;

концевые, примыкающие к торцам зданий и температурным швам.

1.3. Схемы и основные размеры балок должны соответствовать указанным на чертеже.

Схемы и основные размеры балок

1 — верхний пояс; 2 — нижний пояс; 3 — стенка балки; 4 — ребра жесткости; 5 — опорные ребра

2.1. Балки должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 23118-78 и СНиП III-18-75 по рабочим чертежам КМД, утвержденным в установленном порядке.

2.2. Предельные отклонения линейных размеров балок и их деталей от номинальных приведены в табл. 1.

Таблица 1

мм

Наименование размера	Пред. откл.	Эскиз
Длина балок (расстояние между наружными гранями опорных ребер) L: 5964 и 5994 11962 и 11992	±4,0 ±5,0
Высота балок (расстояние между наружной гранью верхнего пояса и торцом опорного ребра) Н:
до 1000 включ.	±1,5
св. 1000 « 1650 «	±2,0
Расстояние между осями отверстий и торцом опорного ребра l; l₁; l₂	±0,8
Расстояние между осями отверстий в опорном ребре А	±0,8
Расстояние между осями отверстий для креплений крановых рельсов в верхнем поясе балки А	±1,6

2. 3. Предельные отклонения формы и расположения поверхностей балок от проектных приведены в табл. 2.

Таблица 2

мм

Наименование отклонения	Пред. откл.	Эскиз
Непрямолинейность и неплоскостность поясов балок в месте примыкания к стенке при длине L: 5964 и 5994 11962 и 11992	5,0 8,0
Неперпендикулярность поверхности верхнего пояса и стенки балки при ширине пояса В:
до 250 включ.	1,3
св. 250 « 500 «	2,0
Вогнутость стенки балок при высоте стенки Н:
до 1000 включ.	3,0
св. 1000 « 1600 «	5,0
Неперпендикулярность торца опорного ребра к вертикальной оси балки	0,3
Неперпендикулярность вертикальной плоскости опорного ребра к горизонтальной оси балки при высоте балки Н:
до 1000 включ.	2,0
св. 1000 « 1650 «	3,0
Смещение оси стенки балки с проектного положения	3,0

2.4. Шероховатость механически обработанной торцевой поверхности опорного ребра не должна быть грубее первого класса по ГОСТ 2789-73. Кромки поясов подкрановых балок после машинной кислородной резки не должны иметь неровностей, превышающих 0,3 мм.

2.5. Детали балок, в зависимости от расчетной температуры, должны изготовляться из сталей классов, приведенных в табл. 3.

2.6. Материалы для сварки должны приниматься в соответствии со СНиП II-В.3-72.

2.7. Поясные швы должны выполняться автоматической сваркой с плавным переходом швов к основному металлу.

2.8. При выполнении сварных швов, соединяющих верхний пояс со стенкой, должен обеспечиваться полный провар стенки на всю ее толщину.

2.9. Все сварные швы должны быть непрерывными.

2.10. Заводские стыки листов поясов и стенок балок должны выполняться встык без накладок с применением двухсторонней сварки. Односторонняя сварка допускается при условии подварки корня шва.

2.11. Поверхность стыковых швов листов поясов должна быть зачищена заподлицо с основным металлом. Допускается зачистка швов только в местах установки кранового рельса и соединений листов со стенкой.

Таблица 3

Наименование детали	Сортамент	Класс стали для зданий, возводимых при расчетной температуре
		минус 40 °С и выше		ниже минус 40 °С до минус 65 °С
		Вариант 1. Из стали одного класса	Вариант 2. Из стали двух классов	ниже минус 40 °С до минус 65 °С
Пояс	ГОСТ 82-70 ГОСТ 19903-74	С38/23 или С 46/33 (С 44/29)	С 46/33 (С 44/29)	С 46/33 (С 44/29)
Стенка			С 38/23
Опорное ребро			С 46/33 (С 44/29)
Ребро жесткости	ГОСТ 103-76, ГОСТ 19903-74	С 38/23

Примечания:

1. Марки сталей должны приниматься по СНиП II-В.3-72 и СНиП II-28-73.

2. Вариант 1 или 2 выбирается на основании результатов сравнения их технико-экономических показателей.

2.12. При выполнении стыковых сварных швов должен обеспечиваться полный провар. Расчетное сопротивление наплавленного металла должно быть равно расчетному сопротивлению основного металла.

2.13. Балки должны быть огрунтованы и окрашены. Грунтовка и окраска должны соответствовать пятому классу покрытия по ГОСТ 9.032-74.

3.1. Балки должны поставляться предприятием-изготовителем комплектно.

В состав комплекта должны входить:

балки или блоки балок;

монтажные прокладки толщиной 6 мм в количестве, равном количеству балок;

техническая документация в соответствии с требованиями ГОСТ 23118-78.

3.2. Подкрановые балки для среднего ряда колонн должны поставляться блоками.

Блок должен состоять из двух балок, соединенных по верхнему поясу тормозным устройством, и установленными между двумя балками вертикальными связями для обеспечения неизменяемости на время транспортирования блока.

Допускается по согласованию между предприятием-изготовителем и потребителем поставлять раздельно балки, устанавливаемые по средним рядам колонн.

4.1. Балки для проверки соответствия их требованиям настоящего стандарта должны быть приняты техническим контролем предприятия-изготовителя поштучно.

4.2. Контроль отклонения линейных размеров балок и их деталей (в том числе размеров поперечных сечений листов) от номинальных, отклонения формы и расположения поверхностей деталей от проектных, качества сварных соединений и подготовки поверхности под защитные покрытия должен производиться до грунтования балок.

4.3. Потребитель имеет право производить приемку балок применяя при этом правила приемки и методы контроля, установленные настоящим стандартом.

5.1. Контроль отклонения линейных размеров балок и их деталей от номинальных, отклонения формы и расположения поверхностей деталей от проектных, а также шероховатости механически обработанной поверхности следует производить универсальными методами и средствами.

5.2. Контроль качества швов сварных соединений и размеров их сечений должен производиться в соответствии со СНиП III-18-75.

6.1. Изготовленные балки должны быть замаркированы.

На каждой балке должны быть нанесены следующие маркировочные знаки:

номер заказа;

номер чертежа КМД, по которому изготовлена балка;

условное обозначение балок по чертежу КМД с указанием порядкового номера изготовления.

Пример маркировки:

где 300 — номер заказа;

5 — номер чертежа КМД;

з1 — условное обозначение;

2 — порядковый номер изготовления.

6.2. Маркировочные знаки должны наноситься несмываемой краской на наружной стороне одного из опорных ребер — выше монтажной прокладки и на наружной стороне нижнего пояса — в средней части балки.

6.3. При транспортировании и хранении балки должны опираться на деревянные подкладки и прокладки.

Толщина деревянных подкладок должна быть не менее 50 мм при транспортировании и не мене 150 мм при хранении балок на строительной площадке.

Толщина прокладок должна быть не менее 25 мм.

Длина подкладок и прокладок должна быть больше габарита опирания балок не менее чем на 100 мм.

При транспортировании и хранении должна быть обеспечена надежность закрепления балок и сохранность их от повреждений.

Монтажные прокладки должны быть соединены с опорными ребрами временными болтами.

Балки должны храниться в штабелях высотой не более чем 2,3 м.

7.1. Монтаж балок должен производиться в соответствии с требованиями ГОСТ 23118-78 и СНиП III-18-75.

8.1. Изготовитель должен гарантировать соответствие балок требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и монтажа, установленных стандартом.

СОДЕРЖАНИЕ

1. Основные размеры.. 2

2. Технические требования. 4

3. Комплектность. 6

4. Правила приемки. 6

5. Методы контроля. 6

6. Маркировка, транспортирование и хранение. 7

7. Указания по монтажу. 7

8. Гарантии изготовителя. 7

Подкрановые балки железобетонные в Воронеже

Оформить заявку

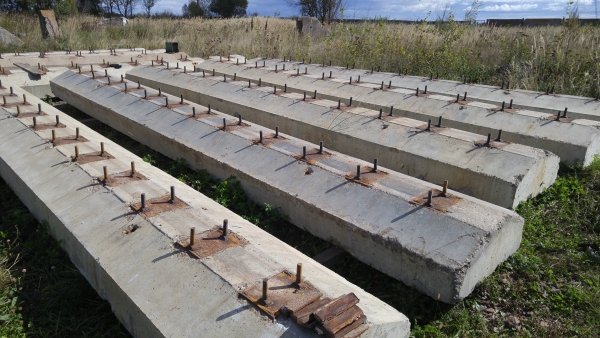

Железобетонные подкрановые балки применяются при строительстве зданий производственного назначения. Они играют роль опор для прокладки рельсов, по которым будут двигаться мостовые краны грузоподъемностью до 30 тонн. Изготавливаются балки для мостовых кранов согласно технической документации серия 1.426.1-4.

Купить подкрановые балки из железобетона можно в компании Бетон-С. Обращайтесь к нам, и вы получите готовые изделия, которые полностью соответствуют действующим ГОСТ и строительным стандартам.

Наименование изделий	Габаритные размеры,мм			Объем, м³	Масса, т
Наименование изделий	Длина	Ширина	Высота	Объем, м³	Масса, т
ПБ-62	6230	820	330	1,543	3,86
ПББК-62	6230	820	380	1,54	3,86

Технические характеристики подкрановых балок

Описываемые изделия изготавливаются из высокопрочного бетона не ниже марок М300. Для увеличения прочности продукции армирование производится с помощью основного сплошного арматурного каркаса и дополнительного армирующего пояса основания из преднапряженной стали:

С вытяжкой стержнями периодического профиля;
С пакетом струн из металлической проволоки;
Со скрученными проволочными прядями.

Верхняя часть балки используется для устройства рельсовых путей. Потому в процессе производства она выравнивается виброрейкой. Для закрепления элементов на опорных столбах все балки снабжены закладными металлическими деталями. Крепление производится анкерными болтами.

Балки устанавливаются на железобетонные опоры с расстоянием между соседними элементами от 6 до 12 метров. В зависимости от формы поперечного сечения они делятся на две разновидности:

Тавровые (имеют вид буквы Т) – используются для установки на колонны с расстоянием в 6 метров;
Двутавровые (имеют вид буквы Н) – применяются для монтажа на колонны с расстоянием в 12 метров.

Существуют следующие типы подкрановых балок по месту расположения в зданиях:

Тип С – рядовые изделия, которые монтируются в средних пролетах;
Тип К – торцевые балки, устанавливаемые в крайних пролетах;
Тип Т – применяются для установки в температурных швах, которые необходимы для компенсации температурных расширений конструкции в процессе эксплуатации.

Длина и высота подкрановых балок зависит от расстояния между опорами. Выпускают балки 6-метровой длины и высотой в 80 см и 12-метровой длины и высотой в 60 мм.
