Балка ж б – что это такое и какие бывают

Содержание

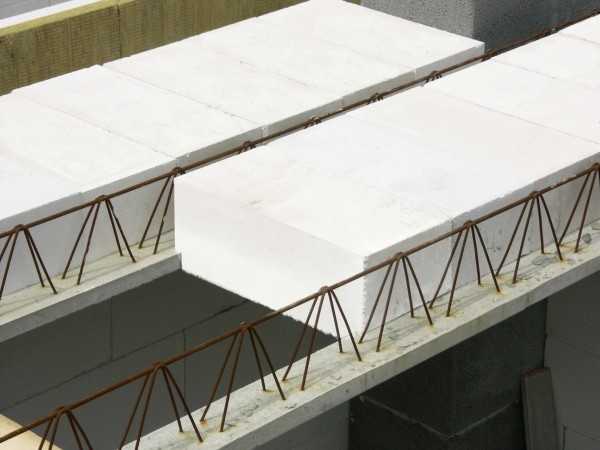

Балки перекрытия железобетонные

Это придает конструкциям повышенную надежность и устойчивость при воздействии различных нагрузок, увеличивает их пожароустойчивость, повышает экономичность и быстроту строительства.

Виды бетонных балок

При строительстве любых сооружений и зданий основным из требований к конструкции является надежность, должное сопротивление деформированию во время воздействия различных нагрузок.

Для достижения этого применяются различные железобетонные конструкции – одной из которых является балка. Они используются как при постройке фундамента сооружения, так и при наведении междуэтажных, цокольных и чердачных перекрытий.

По способу изготовления балки подразделяются на монолитные и сборные, бетонные (не армированные стальной арматурой) и железобетонные (армированные).

Монолитные бетонные балки нужных размеров отливаются прямо на месте строительства. Сборные бетонные производятся в заводских условиях.

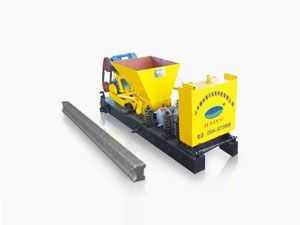

Изготовление

Для повышения прочности бетонных балок на изгиб и растяжение в бетон укладывается стальная проволока или стальные стержни (арматура).

Армированные стальными стержнями балки называются железобетонными. Железобетонные конструкции, изготовленные с применением обычной арматуры, имеют существенный недостаток – образование трещин.

В эти трещины может попадать влага, приводящая к коррозии арматуры, увеличению прогиба и уменьшению надежности и долговечности конструкции. Для устранения этого недостатка используют предварительно напряженную арматуру – т. е. растянутую до начала укладки бетона. Уложенная в бетон такая арматура сжимается и за счет сцепления сжимает бетон, повышая его устойчивость к образованию трещин.

Для изготовления монолитной железобетонной балки приготавливается из дерева опалубка по нужному размеру. Опалубка надежно укрепляется со всех сторон, чтобы бетонная смесь не выдавила её.

Часто при создании фундаментов применяются сплошные бетонные блоки для стен подвалов. Цена такого материала, при неизменно высоком качестве, невелика.

Применение в современном строительстве буронабивных свай становится все более распространенным способом обустройства фундаментов не только для вновь возводимых строений, а так же и для укрепления существующих фундаментов. Подробнее о буронабивных сваях читайте тут.

Затем связывается или сваривается с арматуры или проволоки металлический каркас. Каркас укладывается в опалубку и заливается бетонным раствором. Заливка бетонной смесью производится непрерывно, пока вся форма не будет залита.

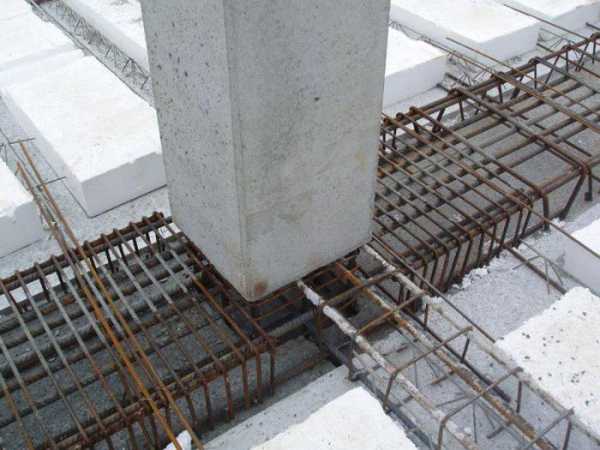

Монтаж

Конструктивно железобетонные перекрытия разделяются на балочные и безбалочные.

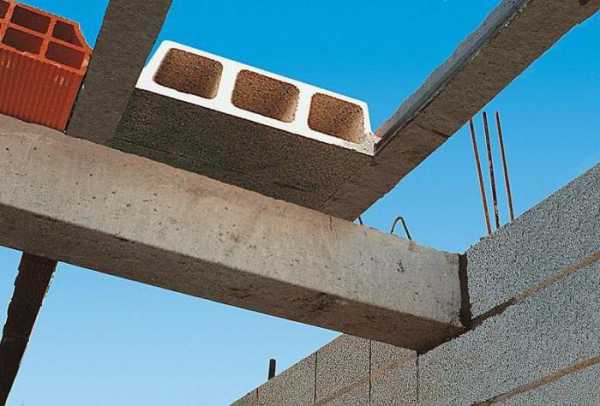

В перекрытиях железобетонные балки работают в связке с опирающимися на них плитами. Эти перекрытия бывают сборными, монолитными и сборно-монолитными.

Наиболее широкое применение из-за своей универсальности, индустриальности и экономичности получили сборные железобетонные стропильные и подстропильные балки. Конструктивно оно состоит из плит и поддерживающих их балок, которые называются ригелями или главными балками.

Ригели монтируются с опорой на железобетонные колонны и стены как в продольном направлении (т.е. вдоль здания), так и в поперечном. Колонны и ригели совместно образуют рамы. В зданиях для промышленного использования перекрытие в поперечном направлении может иметь пять – шесть пролетов, в жилых и общественных два – три.

При проектировании и расчете железобетоных балок нужно выбрать направление монтажа ригелей, установка их шага, размеры пролетов, тип и размеры перекрытий.

В зависимости от назначения промышленных зданий, их конструкции, временных нагрузок и при создании пространственной жесткости в поперечном направлении с помощью рам с жесткими узлами, ригели монтируют в поперечном направлении, плиты перекрытия – в продольном.

В зданиях не промышленного назначения ригели могут располагаться в продольном направлении, соответственно плиты – в поперечном. В каждом варианте создается необходимая сетка колонн.

Типы и размеры

Для повышения эффективности производства заводы ЖБК изготавливают серии однотипных элементов для строительства. В этом случае совершенствуется технологический процесс, улучшается качество изделий, снижается цена бетонных балок перекрытия.

Типизация изделий (не только балок, но и железобетонных лестниц и опор) позволяет выбрать наиболее рациональный тип конструкции с максимально лучшими техническими характеристиками. Для более широкого применения типовых железобетонных изделий при строительстве различных зданий высота этажей и расстояние между колоннами унифицируется.

Все эти условия и определяют ассортимент выпускаемых заводами ЖБК балок. Типы, размеры, предназначение применения и условия использования стандартизируется ГОСТом.

Также ГОСТом определяются требования к условиям изготовления балок и применяемых для этого материалов.

Стандартная длинна типовых сборных железобетонных балок перекрытия – 6м, 9м, 12м, 18м, 24м. Ширина в зависимости от типа сечения колеблется от 200мм до 1200мм.

С ростом протяженности линий электропередач увеличивалась нагрузка на опоры, что привело к необходимости перейти на более прочные основания. Так появились железобетонные опоры линий электропередач.

Основное предназначение сборных железобетонных балок заключается в перераспределении нагрузки на несущие стены и главные конструкции сооружений от ребристых плит перекрытий. О железобетонных балках читайте в этой статье.

По типу торцевого сечения подразделяются:

  • прямоугольного сечения – используются при небольших длинах пролётов;

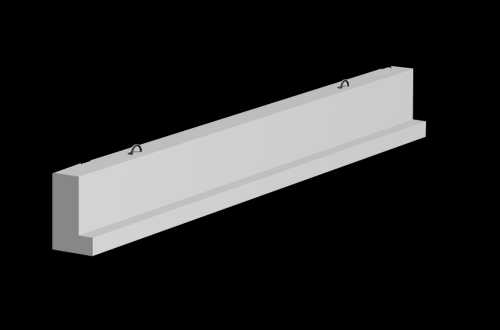

  • L-образного сечения – используются в качестве фасадных(крайних) балок;

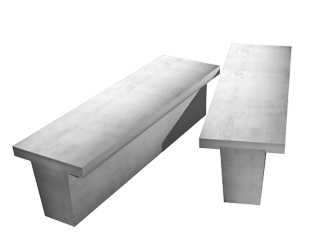

  • Т-образного сечения (тавровые) – используются для перекрытий со средней длинной пролётов;
  • двутаврового сечения – используются для перекрытий с большой длинной пролётов;
  • прогоны (V-типа,VT-типа и прямоугольного сечения) – используются как второстепенные;
  • двускатные двутаврового сечения – используются как балки для кровли при больших пролётах.

Расчёт

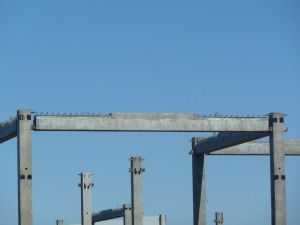

Главная балка (ригель) является одним из элементов рамной конструкции строящегося здания. Если ригель свободно опирается концами на наружные стены и при равных пролётах, его можно рассчитывать как неразрезную балку.

Расчет ригелей по выравненным опорным и изгибающим моментам способствует облегчению армирования сечений, что существенно для монтажных стыков находящихся на опорах.

Такой способ расчёта по сравнению с расчетом по упругой схеме дает экономию арматурной стали до 30%. Также это даёт возможность унификации армирования различными сварными каркасами и сетками участков с различными изгибающими моментами.

Пролёт (длина) ригеля берется как расстояние между осями опорных колонн. В первом пролёте, если ригель опирается на стену, пролёт считается от оси колонны до оси опоры на стене. Если при перекрытии используются пустотелые или сплошные панели нагрузка на ригель равномерно распределяется.

Когда используются ребристые панели, нагрузка распределяется сосредоточенно, на одних участках больше на других меньше. При конструировании монолитных ребристых перекрытий главные балки опираются на колонны и наружные стены, а второстепенные монолитно связаны с ними.

Главные балки устанавливают в поперечном или продольном направлении с шириной пролёта 6 – 8 м.
Второстепенные имеют ширину пролёта 5 – 7 м и располагаются они так, чтобы ось колонны совпала с осью одной из второстепенных балок. Высота сечения главных балок должна составлять 1/8 – 1/15 длины, второстепенной 1/12 – 1/20 длины.

imbuilder.ru

Балка железобетонная: виды и особенности

Трудно представить сегодня современное строительство, в котором не применяется балка железобетонная. Такие элементы являются незаменимыми при возведении разного рода конструкций и перекрытий. Железобетонные балки также используются при обустройстве взлетно-посадочных полос аэропортов, временных подъездных дорог, при строительстве мостов. Применяемый для их изготовления материал является долговечным и устойчивым к множеству типов воздействий, благодаря чему такие перекрытия чрезвычайно прочные. А процесс их монтажа осуществляется достаточно быстро.

Железобетонные балки: производство

Сборные балки железобетонные (ГОСТ 20372-90, 24893.2-81, 24893.1-81) изготавливаются только на заводах, а монолитные – производятся путем заливки бетонного раствора в предварительно подготовленные арматурные конструкции, стержни которых натягиваются с применением домкратов. Уплотнение материала осуществляется по вибрационной технологии. Раствор в форме затвердевает примерно за 12 часов, после чего продукция выносится на открытый воздух для закрепления своих свойств.

При изготовлении необходимо соблюдать один важный параметр: бетонная смесь должна распределяться максимально равномерно по всему пространству формы. Для создания этих изделий применяется марка бетона 200 и выше. Готовая балка железобетонная имеет расчетную нагрузку более 450 килограмм/силы на один квадратный метр.

Разновидности балочных конструкций

Все современные изделия делятся на три группы в зависимости от способа производства:

  1. сборные — изготавливаются на заводе;
  2. монолитные — заливаются на месте строительства;
  3. сборно-монолитные.

Самым востребованным видом балок считается сборочная конструкция, которая изготавливается из тяжелых марок бетона. Она достаточно крепкая, обладает высокими техническими характеристиками, сразу готова к монтажу.

Балки перекрытия железобетонные ГОСТ 28737-90: тип конструкции

В строительной области существует подразделение видов балок по типу конструкции:

  • двускатные бывают обычными и решетчатыми, обозначаются БСД;
  • односкатные железобетонные балки кратко называются БСО;
  • стропильная с параллельными поясами – БСП и пр.

Фундаментные балки

Для их производства используют специальные марки бетона, которые отличаются высокими техническими характеристиками, а точнее прочностью, надежностью. Такая балка железобетонная широко применяется в масштабном промышленном строительстве. Идеально подходит для местности, где часто наблюдаются подземные толчки и повышенная сейсмичность. Данный вид балок рассчитан на очень большие нагрузки. Их установка обеспечивает качественную гидроизоляцию, полностью исключая соприкосновение плит с грунтом. Иногда их используют для монтажа оконных и дверных проемов.

Стропильные железобетонные балки

Эта группа объединяет несколько разновидностей железобетонных балок:

  • односкатные;
  • двускатные.

По конфигурации верхнего пояса они могут быть как ломаными, так и криволинейными. Данный вид широко применяется в кровельных работах, в частности, используется для сооружения надежных и крепких перекрытий, которые должны выдерживать высокие нагрузки. Например, помещения с крановым оборудованием. Это могут быть предприятия с промышленной специализацией, большие складские помещения, сельскохозяйственные комплексы, где подразумевается разгрузка/загрузка тяжелых предметов, а также другие виды подобных работ. Стропильные железобетонные балки оснащены специальными рельсовыми креплениями, которые используют для фиксации оборудования.

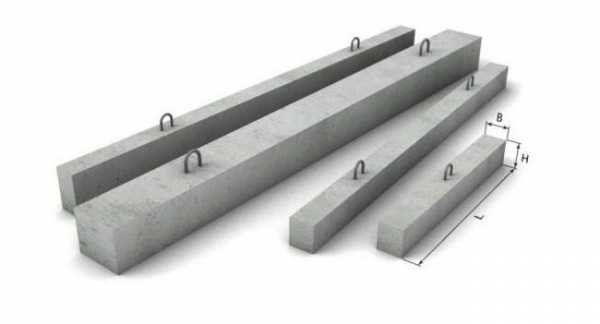

Прямоугольные балки

БП – вид балки, наиболее часто применяемый в строительстве. Самыми популярными из них являются специальные модели, которые оснащены полкой, расположенной сверху или снизу. Основным элементом конструкции Т-образного сечения является именно такая балка. Перекрытия железобетонные (размеры могут достигать 24 м) собираются из пролетов, протяженность которых не должна превышать 12 метров. В строительном производстве такой вид считается самым крепким и мощным. Также есть БП с L-образным сечением, они предназначены для опоры фасадов.

Стоит отметить, что железобетонное строительство — это одна из наиболее перспективных отраслей, которая отодвинула в сторону применение громоздких конструкций из цельного металла и архаичное дерево. Благодаря оптимальному соотношению стоимости и уровня качества, балка железобетонная справедливо может называться идеальным материалом для современной промышленности.

fb.ru

виды, преимущества, особенности выбора и изготовления :: SYL.ru

При возведении зданий или других сооружений, предназначенных для больших нагрузок, используют железобетонные балки. Благодаря их применению удается равномерно распределить нагрузку на несущие элементы, сделать конструкцию прочной и надежной.

Сфера применения

Железобетонные балки перекрытия незаменимы при возведении:
  1. Фундаментов.
  2. Железнодорожных и трамвайных путей.

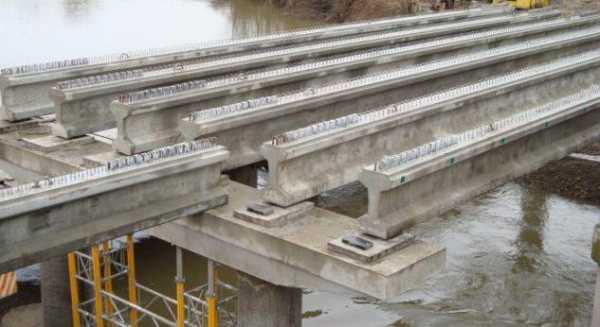

  3. Мостов.
  4. Пролетов.
  5. Подъездных дорог,
  6. Аэропортов.
  7. Высотных домов разного назначения.
  8. Цехов с крановой спецтехникой.
  9. Промышленных предприятий.
  10. Больших складских помещений.
  11. С/х комплексов и многих других сооружений и конструкций.

Достоинства и недостатки

Столь высокая востребованность объясняется тем, что каждая балка железобетонная обладает такими важными свойствами:
  1. Высокая скорость монтажа (несмотря на вес).
  2. Прочность. Балки их железобетона намного прочнее деревянных аналогов.
  3. Устойчивость к любым воздействиям.
  4. Долговечность.
  5. Жесткость. Благодаря данному свойству можно перекрывать при помощи рассматриваемых конструкций пролеты больших размеров, и при этом не возникнут прогиб и вибрация.
  6. Огнестойкость. Бетон является негорючим материалом.
  7. Устойчивость к влажной среде. Это свойство особенно актуально при возведении перекрытий над помещениями, в которых влажность намного выше нормы.

Как и другие материалы, балка железобетонная имеет и свои недостатки. В первую очередь это высокая стоимость конструкций, но если учесть длительность их эксплуатации и другие важные характеристики, этот минус нельзя назвать недостатком.

К минусам относится и повышенная теплопроводность – бетон, в отличие от древесины, хорошо передает тепло или холод. Еще один серьезный недостаток – большой вес изделий. Из-за этого при работе с железобетонными элементами необходимо привлекать грузоподъемные механизмы или машины. Кроме того, из-за внушительного веса возрастает нагрузка на основание здания и его стены.

Виды изделий

Для удовлетворения всех нужд строительной сферы предприятия выпускают балочные изделия нескольких видов и типов, которые отличаются по разным параметрам. Один из них - сечение железобетонной балки, которое бывает:
  1. Прямоугольным.
  2. L-образным.
  3. Т-образным.
  4. Двутавровым.

Кроме того, выпускаются изделия в виде прогонов и двускатных железобетонных балок перекрытия. Последние имеют двутавровое сечение.

Особенности конструкций

Отличаются изделия не только по форме, но и по другим параметрам, в первую очередь по способу производства:

  1. Изделия, которые изготавливают прямо на стройплощадке для укрепления монолитной конструкции.
  2. Сборные железобетонные балки, изготовленные на производстве. Главная особенность подобных изделий – наличие прямоугольного или таврового сечения.
  3. Сборно-монолитные структуры, сочетающие особенности предыдущих типов конструкций.

Для разных сфер применения производители предлагают разные типы балочных конструкций:

  1. Стропильная балка железобетонная. Предназначение изделия – обустройство кровли на одноэтажных зданиях.
  2. Решетчатые материалы. Место применения – строительство эстакад (могут иметь разное сечение).
  3. Подкрановые элементы. Их устанавливают, чтобы сбалансировать работу кранов.
  4. Фундаментные материалы. С их помощью можно соорудить качественный ленточный сплошной фундамент.
  5. Обвязочные конструкции. Перемычки и проемы между стенами – место монтажа данных изделий.
  6. Двутавровые балки. Незаменимы при возведении крупнопанельных зданий. В сравнении с другими видами изделий этот вид элементов обладает самой высокой прочностью.

Изготовление балок

В настоящее время заводы ЖБ-конструкций выпускают готовую продукцию в большом количестве. Нередки случаи, когда невозможно приобрести готовое изделие нужного размера для конкретного строительного объекта, и его приходится делать самостоятельно. Но чтобы изделие обладало нужными прочностными показателями, было надежным и служило долго, необходимо провести правильный расчет железобетонной балки.

Чтобы сделать это, необходимо определить геометрические размеры нужного изделия. Длина включает расстояние между опорами плюс ширину самих опор. Ширина и высота балки зависит от материала, из которого изготовлены стены. Например, для постройки из шлакоблока высота балки может равняться высоте одного элемента шлакоблока. Если сооружение возводится из пустотелого кирпича, высота балки равняется одной или двум высотам кирпича.

Далее предстоит определить опору. Она может быть шарнирной, защемленной на концах или консольной. Если изделие будет проходить над несколькими помещениями, тогда оно считается многопролетным. Также расчет железобетонной балки включает и определение нагрузки, которая бывает сосредоточенной или распределенной, выбор арматуры, способ армирования и многие другие параметры. Самостоятельно учесть все невозможно, поэтому лучше всего провести онлайн-расчет, где учитывается все то, что позволит исключить все возможные риски.

Советы по выбору

Лучше всего, конечно, приобрести уже готовые конструкции, сделанные на производстве – там уже все тщательно просчитано. Что же нужно учитывать при этом? Кроме длины изделия необходимо учитывать такие характеристики, как:
  1. Вес балки. Например, если под каркас дома обустроен столбчатый фундамент, сплошная железобетонная балка будет для него слишком тяжелой, а пустотелое покрытие не обеспечит должный уровень безопасности в крупном сооружении.
  2. Наличие паро-, звуко-, гидроизоляции и теплозащиты.
  3. Прочность железобетона.

Правильно подобранное изделие – гарантия безопасности и надежности постройки, способной переносить даже значительные нагрузки.

www.syl.ru

Железобетонные балки: виды и возможные размеры

Железобетонные балки ГОСТ 28737-90 – полное собрание точных технических требований к рассматриваемым изделиям. Применяются же они для укрепления формы конструкции и для увеличения возможностей её изгибающих моментов. В данной статье мы рассмотрим разновидности балок из железобетона и их параметры.

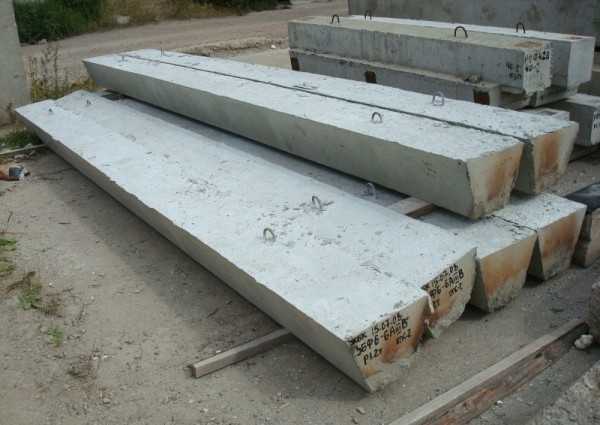

Фото балок из железобетона

Техническое описание

Инструкция производства столь прочных бетонных изделий предполагает использование надёжного армированного каркаса и бетона не ниже трёхсотой марки.

Совет: если изготавливается железобетонная балка своими руками, то рекомендуется применять предварительно напряжённую конструкцию из арматуры.
Это позволит повысить эффективность восприятия поперечных сил.

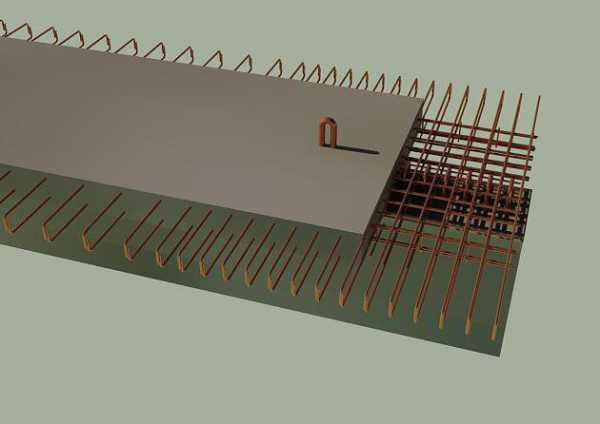

Железобетонная балка 6 м: армированный каркас

Расчет железобетонной балки на прогиб производится согласно формуле приведённой в пособии к СП 52-01-2003.

Совет: в виду сложности проведения самостоятельных расчётов рекомендуется воспользоваться для этой цели помощью одного из он-лайн калькуляторов или специальной программы.
Это даст возможность исключить ошибку и справиться с задачей гораздо быстрее.

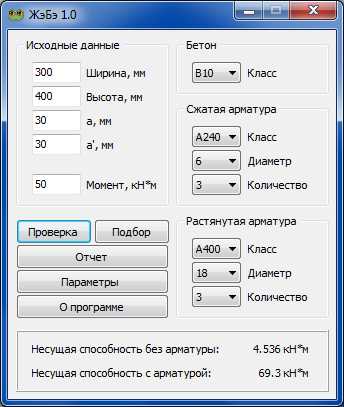

Пример подходящей программы, выполняющей расчёт железобетонной конструкции

Виды

По видам в первую очередь рассматриваемые изделия можно разделить по форме производства:

ТипОсобенности
СборныеИспользуют тавровое или прямоугольное сечение, изготавливаются на заводах
МонолитныеПрименяются как составляющий компонент монолитной конструкции, изготавливаются на строительной площадке
Сборно-монолитныеСочетают в себе особенности сборных и монолитных изделий

Сборно-монолитная железобетонная балка 18 м

Также балки можно классифицировать в зависимости от сферы их применения:

  • Двутавровые. Цена таких изделий весьма высокая, как и прочностные показатели. Они широко применяются при возведении промышленных и крупнопанельных построек.

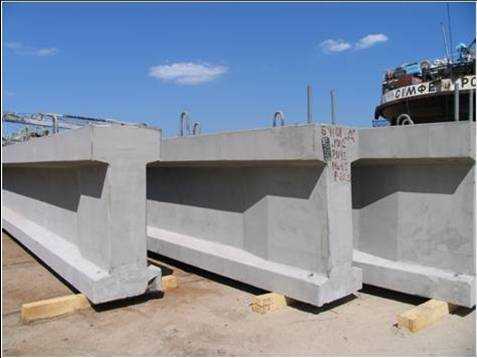

  • Двутавровая железобетонная балка 12 м

  • Обвязочные. Образуют перемычки в проёмах между массивами стен.
  • Габариты обвязочной балки

  • Подкрановые. Как можно догадаться из названия, эксплуатируются для балансировки работы подъёмного крана.
  • Подкрановые представители железобетонных изделий

  • Решётчатые. Имеют достаточно узкую направленность и чаще всего применяются при возведении эстакад.

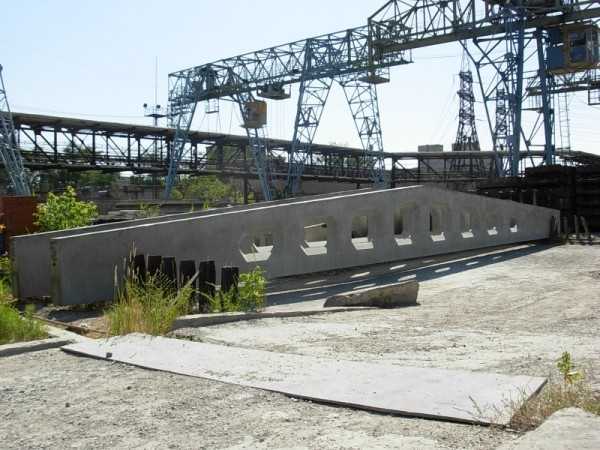

  • Образец решётчатой конструкции из железобетона

  • Стропильные. Используются, как правило, для покрытия одноэтажных построек кровлей.

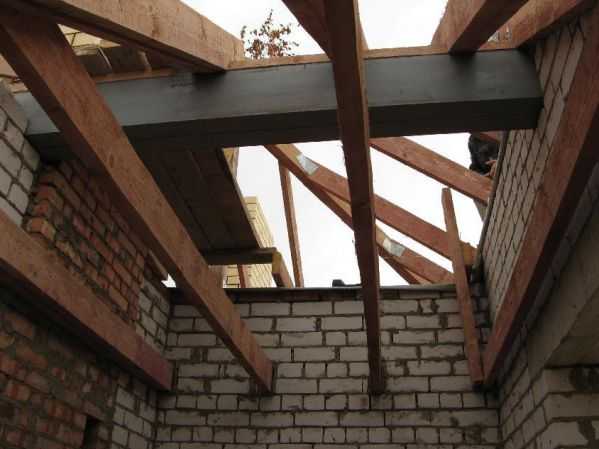

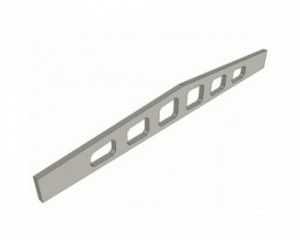

  • Стропильная балка участвует в обустройстве крыши

  • Фундаментные. Позволяют обустроить качественный и надёжный фундамент, как ленточный, так и монолитный.

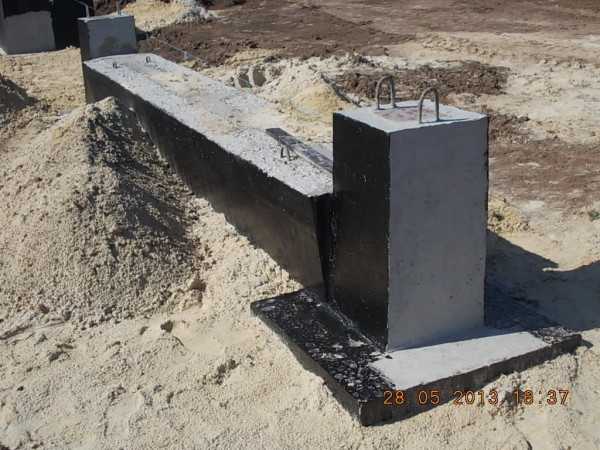

  • Фундаментное железобетонное изделие

    Как вы можете видеть, рассматриваемые элементы могут практически полностью сформировать каркас здания, начиная от его основания, закопанного в землю, и окачивая кровельной конструкцией. Это значительно упрощает строительные работы и гарантирует надёжность всей постройки.

    Габариты

    Существуют различные размеры железобетонных балок, рассчитанные на самые разные случаи:

    КлассификацияВес, кгЛинейные размеры, см
    130116×30×15
    220148×30×20
    250184×30×25
    490216×30×30
    600265×30×30
    1200278×60×30
    1770338×60×35
    2880425×60×45

    Изготовление

    Если ваш строительный объект небольшой, то возможно рациональнее создать железобетонную балку самостоятельно.

    Для этого поступаем следующим образом:

  • Выкладываем дно опалубки для бетонного изделия из прочного деревянного щита.
  • Затем формируем стенки, для которых можно взять более тонкие доски.
  • Простилаем с внутренней стороны полиэтиленовую плёнку. Это поможет впоследствии легче отделить дерево от застывшего бетона.
  • Устанавливаем армированные пояса в нижней и верхней части конструкции.
  • Совет: прутья между собой рекомендуется связывать мягкой проволокой, а не приваривать друг к другу сварочным аппаратом.
    Сварка уменьшает их эластичность.

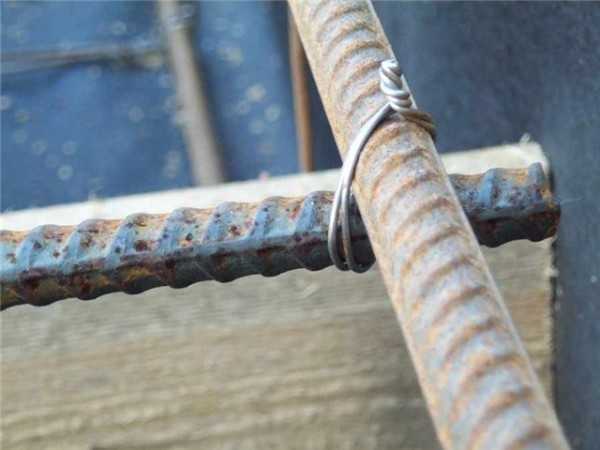

    Использование проволоки для фиксации армированных прутьев

  • Замешиваем раствор из цемента, песка и гравия в соотношении 1:2:4 соответственно. Воды добавляем в два раза меньше количества получившейся сухой смеси.
  • Совет: для осуществления замеса лучше всего применить бетономешалку.
    Она позволит достигнуть требуемой однородности и ускорит процесс.

    Оборудование для замешивания бетона

  • Заполняем получившейся смесью подготовленный объём. При этом не следует растягивать заливку на несколько этапов во избежание образования холодных швов.
  • Бетон пробиваем стальным прутом в нескольких местах и осуществляем вибропрессование, чтобы удалить возможные воздушные карманы внутри раствора.
  • Накрываем конструкцию полиэтиленовой плёнкой и смачиваем водой до полного застывания, которое произойдёт через четыре недели. После чего снимаем опалубку и можем использовать балку по назначению.
  • Заключение

    Балки из железобетона значительно облегчают и ускоряют постройку здания. С их помощью можно выложить фундамент, контуры стен и основание крыши.

    Они обладают высокой прочностью, которая гарантирует сохранение структуры постройки даже при очень значительных нагрузках. Широкий ассортимент размеров и форм позволит с лёгкостью подобрать изделие нужных вам габаритов. Также возможно их собственноручное изготовление.

    Готовые к эксплуатации бетонные балки

    Видео в этой статье предоставит вашему вниманию наглядные сведения, касающиеся данной темы. Применение железобетонных балок гарантирует высокую надёжность вашей постройки.

    rusbetonplus.ru

    Железобетонные подкрановые балки: цена, характеристики, ГОСТ

    Подкрановые балки входят в состав конструкций грузоподъёмной техники, в частности электрических мостовых кранов. Они используются в комплекте с колоннами 18, 24, 30 метров. Такой тип балок должен обладать повышенной прочностью. Он выдерживает нагрузку до 32 тонн. Подъёмные механизмы перемещаются по рельсам, уложенным на подкрановые перекладины.

    Подкрановые балки бывают стальные и железобетонные. Они придают зданию дополнительную прочность. Такой строительный элемент, как подкрановые балки, в жилых зданиях не применяется. Он предназначен исключительно для промышленных и складских целей. Востребованы балки с пролётами 6 и 12 м., таврового и двутаврового сечения. Последние имеют асимметричный профиль. Ширина их верхней полки больше ширины нижней.

    Особенности работы
    • В отличие от строительных балок, работающих на сопротивление растяжению, промышленные воспринимают подвижную вертикальную нагрузку от крана.
    • Увеличенное сосредоточенное давление от колес передвижного механизма.
    • Воздействие тормозных сил, действующих в поперечном направлении. Они вызывают изгиб верхнего пояса балки. Верхняя полка воспринимает горизонтальные инерционные усилия от торможения кранового механизма.
    Разновидности
    • Разрезные. Применяются в пролётах до 42 метров. Преимуществом данного типа продукции является сравнительно простой монтаж, уменьшенный расход арматуры. Такие балки невосприимчивы к проседанию опор.
    • Неразрезные. К таким элементам относятся балки с двумя и более пролётами. Преимущество данной категории изделий — меньшая степень деформации под воздействием регулярных нагрузок. Однако нагрузка на неразрезные балки увеличивается, если опоры, на которых они установлены, проседают.
    • Также различают балки по конструктивному решению. По такому критерию они делятся на сплошностеночные и решётчатые. Первый тип является более распространённым.
    • По направлению приложения нагрузок.
    Изготовление железобетонных балок

    Железобетонные элементы изготавливают из бетона класса В25-В40. Изделие армируют каркасами из стали. Нижний пояс усиливают преднапряжёнными стержнями, струнами, пакетами проволоки повышенной прочности. Конструкция изделий предусматривает наличие закладных элементов. Это пластины из стали для соединения с опорами, трубки для крепления рельсовых путей. Соединение с колоннами происходит с помощью приваривания закладных изделий. Для монтажа также служат анкерные болты.

    Доставка балок

    Доставка подкрановых балок осуществляется собственным транспортом в г. Москва,  Московская, Орловской, Рязанской, Калужской и другим областям России! Расчет доставки можно заказать в разделе Доставка.

    При доставке балок  необходимо соблюдать меры предосторожности. Транспортировать тяжеловесный груз согласно ГОСТ разрешено только в горизонтальном положении в спецтранспорте. При погрузке/разгрузке запрещено перемещать по нескольку штук. Исключение: такелажные работы специальными устройствами, где допускается подъем одновременно нескольких изделий.

    При складировании на открытом грунте в основание штабеля кладется прокладка толщиной не менее 10 см, необходим сток для воды.

    Подкрановые балки цена в Москве

    Подкрановые балки цена за штуку. Цена зависит от их размера, толщины, наличия/отсутствия укрепляющих добавок, армирования. Чтобы не переплачивать за товар, целесообразно заказать Железобетонные подкрановые балки напрямую от производителя завод ООО ПСК "Перспектива". Так вы получите сертифицированные железобетонные изделия с лабораторным заключением и по оптимальной стоимости.

    Наша компания может предложить вам оптимальный баланс между качеством и стоимостью.

    Наш прайс можно запросить оформить заказ в интересующем Вас разделе сайта.

    Зайдите ознакомиться с ценами и убедитесь, что сотрудничество с нами будет выгодным для вас.

    Наш завод ООО ПСК "Перспектива" осуществляет свою деятельность с октября 2003 года.

    Купить подкрановые балки на заводе ЖБИ

    Выгодно купить подкрановые балки без посредников на заводе ЖБИ "Перспектива". Новые подкрановые балки всегда есть в наличии на наших складах. Сейчас мы наращиваем производственную мощность и ищем новых надежных партеров.

    Если Вы всерьез настроены на сотрудничество – свяжитесь с нами по телефонам, указанным во вкладке «Контакты».

    psk-energo.ru

    Расчет индивидуальной железобетонной балки

    Что касается строительства с применением несъемной опалубки, то индивидуальные балки являются его неотъемлемой структурной частью. При наличии конструкторской проектной документации вопросов по их устройству не возникает.

    Но на площадках индивидуальных застройщиков весьма распространена практика строительства по архитектурным проектам, так называемым эскизникам, и расчеты монолитных балок приходится выполнять по ходу строительства.

    Разберем, как можно выполнить расчет железобетонной балки самостоятельно.

    Что принять за основу расчета (общие рекомендации)



















    Основными нормативами для расчетов железобетонных конструкций являются методики, изложенные в Пособиях к СНиП 2.03.01-84 и СП 52-101-2003.

    Конечно, правильнее применять более «свежие» методики, но, судя по отзывам специалистов, для людей, решивших самостоятельно разобраться и рассчитать вручную железобетонную конструкцию, не имея предварительного опыта и специального образования, проще воспользоваться старой методикой.

    При этом нужно учесть, что весь расчет следует выполнять в рамках одних нормативов. Если уж начали рассчитывать по новому, значит, во всем применяйте данные нового СП.

    Для примера, как они могут различаться, приведем таблицы расчетных значений сопротивления бетона сжатию:

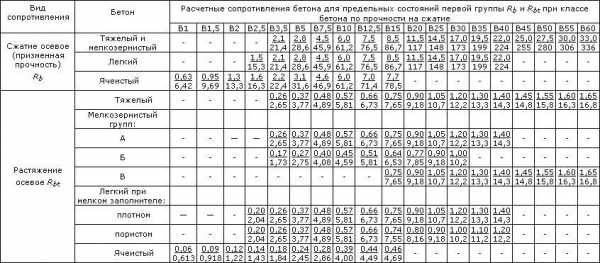

    Расчетные значения сопротивления бетона сжатию (СНиП 2.03.01-84*(1996))





    Расчетные значения сопротивления бетона сжатию (СП 52-101-2003)

    Разница очевидна и по выбору типа бетона, и по количеству расчетных значений.

    В дополнение приведем соответствие классов бетона по СНиП 2.03.01-84 маркам бетона по СНиП II-21-75, все еще используемым в обиходе (соответствие — по столбцам):

    Марки бетона (СНиП II-21-75)

    М50М75М100М150М200М250М300М350М400М450М500М600М700М800

    Классы бетона (СНиП 2.03.01-84)

    В3,5В5В7,5В10В12,5В15В20В25В30В35В40В45В50В55В60

    Железобетон – материал, включающий в себя несколько составляющих, поэтому учесть работу каждого элемента в общей структуре балки (под влиянием всех факторов на ее несущую способность) весьма затруднительно и под силу лишь профессионалам, которые имеют опыт практических расчетов на основе сопромата.

    Конечно, существуют специальные расчетные программы, но они весьма не дёшевы и имеют их крупные проектные организации. Для единичного же расчета углубляться в изучение этих программных комплексов нет особой целесообразности.

    На помощь может прийти универсальная программа расчета железобетонной балки. Ее работа основана на автоматическом расчете основных параметров при введении исходных данных, таких как: длина перекрываемого пролета, тип железобетонной опоры, значения нагрузок и прочее.

    Область применения бетонных блоков для стен подвалов довольно обширна. Кроме возведения ленточного фундамента, они применяются при строительстве технических подпольев и стен цокольных этажей, используются для обнесения опасных участков дорог, а также при постройке гаражей.

    При строительстве любых сооружений и зданий основным из требований к конструкции является надежность, должное сопротивление деформированию во время воздействия различных нагрузок. О железобетонных балках перекрытия читайте здесь.

    Встроенный в программу калькулятор бетонной балки определит количество арматуры, в зависимости от заданного диаметра стержней и сечения.

    Ориентирами же могут служить следующие базовые положения:

    • Вся арматура в железобетонной конструкции должна располагаться внутри бетона не ближе 2см от его поверхности
    • Арматура должна работать на растяжение, поэтому устанавливать её следует в нижней части конструкции. В верхнем поясе рабочие арматурные стержни устанавливают в случаях, отдельного изготовления балки на строительной площадке с последующим подъемом краном для установки её в проектное положение
    • Диаметр сечения рабочей (продольной) арматуры принимается не менее 12мм и класс её – АIII
    • Высота сечения не менее(!) 1/20 части перекрываемого пролета (6м/20 = 0,3м)
    • Значение отношения высоты к ширине от 2 до 4 (h/b = 2~4)

    Также калькулятор железобетонной балки способен выполнить расчет на прочность и рассчитать прогиб.

    Определение типа опирания балки

    В зависимости от типа опирания (см. Устройство буронабивных свай) выбирается метод расчета. Рассмотрим основные типы опор железобетонных балок на несущие конструкции.

    Шарнирный тип опирания.



    Таковым считается случай, когда в проектное положение устанавливают предварительно изготовленную железобетонную балку.

    Причем конструкцией не предусмотрены никакие закладные детали для последующего жесткого соединения с конструктивными элементами здания. Как правило при таком типе опирания ширина плоскости опирания на несущие конструкции (стены, колонны) не превышает 20см.

    Жестко защемленная балка.

    Чтобы считать балку жестко защемленной на концах, условия должны быть следующими: балка бетонируется одновременно с прилегающими конструкциями в составе монолитной стены, в ее конструкции имеются закладные детали для последующего жесткого соединения с остальными конструктивными элементами.

    При бетонировании создает монолитные узлы соединений конструкций.

    Многопролетное опирание.

    При необходимости перекрыть несколько последовательно расположенных пролетов опирание балки выполняется на несколько опорных конструкций (колонны, простенки между окон).

    Такое опирание рассчитывается как многопролетное в случае, если опоры шарнирные). Если опоры жесткие, то расчет ведется по каждому отдельному пролету, как по самостоятельной балке.

    Консольное опирание.

    Речь о таком типе опирания ведется, когда один или оба конца балки не имеют опор, а так же при отступе опор от концов на некоторое расстояние (свес с опоры).

    Например: часть плиты перекрытия выпущена за пределы стены в виде козырька. Такую плиту можно рассматривать балкой с консольной опорой.

    Нагрузки на балку

    Еще из курса физики известно: все, что неподвижно закреплено (прибито, приклеено и пр.) на чём-либо – это статическая нагрузка.

    Соответственно, движущиеся (прыгающие, сотрясающие и т.п.) объекты создают динамические нагрузки.

    Но в свою очередь эти нагрузки в случае строительной физики подразделяются на сосредоточенные и равномерные. К сосредоточенным нагрузкам можно отнести, к примеру, бетонную скульптуру, установленную на перемычке (балке) арки.

    С равномерными нагрузками несколько сложнее, так как они подразделяются еще на подгруппы: равномерно распределенные по всей поверхности, равномерно изменяющиеся по длине или ширине и неравномерно изменяющейся, соответственно.

    Для сосредоточенной нагрузки единицей измерения принят килограмм (килограмм-сила (кгс), ньютон (Н)).

    Единицей измерения для распределенной нагрузки принято отношение кгс/м?, однако, при расчетах сборных железобетонных балок для перекрытия значение распределенной нагрузки принимается на метр погонный (м.п.). Для построения эпюр изгибающих моментов к расчету принимается только длина, а высота и ширина игнорируются.

    Чтобы перейти от метров квадратных к погонным, когда идет расчёт балки перекрытия, значение распределенной нагрузки умножим на показатель расстояния между балками перекрытия (их осями).

    А если определяем нагрузку на перемычку, то плотность лежащего на перемычке материала конструкции, умножаем на ширину и высоту этой конструкции.

    Арматура для изготовления стропильных и подстропильных железобетонных балок должна быть предварительно напряженной, для отдельных типов допускаются исключения предусмотренные ГОСТом.

    При изготовлении железобетонных конструкций, плотность укладки бетона контролируют по коэффициенту уплотнения (отношение действительной плотности бетона к ее расчетному значению). О данном виде изделий читайте в этой статье.

    От тщательности сбора и расчета нагрузок на балку зависит конструктивная надежность сооружения.

    Но если со статическими нагрузками все более-менее ясно, то рассчитать возможные динамические нагрузки на все случаи жизни – занятие неблагодарное и приведет к малообоснованному удорожанию строительства.

    Поэтому динамические нагрузки принимаются с различными коэффициентами, приближающими к реалиям возможности возникновения одномоментно различных динамических воздействий в данном конкретном месте.

    Приведем некоторые значения, наиболее часто учитываемых при расчетах, нагрузок:

    • Вес сборных железобетонных плит заводского изготовления (h=220 мм) 310 ~ 350кг/м2;
      Объемный вес бетона М200 — 2450 кг/м3;
    • Полезная нагрузка на перекрытие с учетом различных коэффициентов:
      жилые помещения ~200 кг/м2
      офисные помещения ~ 250 кг/м2
    • Вес покрытия пола из керамической плитки с цементно-песчаной стяжкой толщиной 25-30мм ~ 100 кг/м2
    • Снеговые, дождевые, сейсмические и прочие нагрузки от природных факторов нужно принимать по СНиП 23-01-99*(«Строительная климатология») с учетом климатического района строительства.

    Таким образом, выполнить расчет железобетонной балки вручную вполне возможно, но, на наш взгляд, гораздо рациональнее будет потрачено время, если воспользоваться какой-либо программой для расчета.

    imbuilder.ru
