Сборка стропильный системы из двутавровой деревянной балки — КД.БЕЛ

Доброго всем времени суток друзья! 🙂

Сегодня хотелось бы рассказать вам немного о процессе сборки стропильной системы из деревянных двутавровых балок. Начнем наверное с объяснения, что сподвигло меня на выбор данного материала.

По пунктам:

  1. Прочность. Думаю ни для кого уже не секрет, что деревянный элемент в виде двутавра, в разы прочнее чем обычная доска.
  2. Малый вес. Немаловажный пункт с которым сталкиваешься при выборе. Данный критерий не только упрощает процесс монтажа, но и в принципе разгружает конструкцию.
  3. Размер. Не знаю почему поставил этот параметр на 3е место, он я думаю достоин 2ого 😉 Но менять уже не будем. Так вот, что мы имеем по размеру? Высота: 400, размеры брусков: 55х45, длинная: 7,5 метров. Что дает нам такая высота? Возможность укладки большего кол-ва утеплителя. Чем толще крыша, тем теплее дом, очень большой процент теплопотерь происходит через крышу, так как тепло имеет свойство подниматься вверх. Если вы сделали себе хотя бы 200ую стену, но при этом у вас крыша 200, а то и вообще 150мм — беда 🙂 Ведь тепло будет быстрее покидать ваш дом через слабое утепление крыши, а не через стены. Так же хотелось бы отметить, что все-таки цельная балка длинной 7,5 метров, исключает много нюансов и трудностей во время монтажа. Что бы реализовать такую крышу из обычной деревянной доски, пришлось бы пустить на это дело слишком много леса, что в свою очередь заняло бы много времени на монтаж, а так же прибавило много веса самой конструкции.
  4. Точность. Как вы понимаете, двутавровые балки изготавливаются в цеху, используется только строганный лес с большой точностью. На выходе получаем 7,5 метров идеальной поверхности, что в свою очередь так же облегчит вам жизнь во время монтажа.
  5. Мостик холода. Классический пункт, пишу во всех статьях, в которых речь идет о деревянном двутавре. Напоминаю, чем меньше мостиков холода, тем лучше утепление и меньше теплопотери в вашем доме!

НО! Не нужно думать, что все так легко и просто. Двутавровая балка, а тем более в стропильной системе имеет свою специфику монтажа и зачастую может отобрать сэкономленное вами время на выше приведенных пунктах, а так же потянуть дополнительные затраты.

Теперь пожалуй поговорим о самом процессе монтажа. Как обычно, описание буду вести в виде фоторяда с примечаниями. Постараюсь рассказать в общем о процессе, а так же обратить внимание на некоторые нюансы и своеобразные «лайфхаки».

Первый этап — подготовка.

Перед тем как начать собирать стропильную систему из двутавра, необходимо подготовить к монтажу все стропильные ноги. В отличии от деревянной балки, в двутавровых необходимо делать «вставки» усиления в местах опирания балки или примыкания к ней элементов. Как правило эти вставки делаются из: фанеры, дерева или ОСП плиты. Самый крепкий и точный вариант — фанера, ее я изначально и рассматривал, однако финансовая сторона этого выбора заставила все переиграть. В итоге было принято решение делать «гору» заготовок из деревянной доски 25х150, резать нужной формы, пропускать через рейсмус и крепить на балку.

Зачем пропускать через рейсмус подумают некоторые? Отвечу сразу, может, кто-то и не страдал бы таким занятием, однако у нас пунктик по этому поводу, все должно подходить идеально друг к другу, а так же иметь красивый вид 😉

Балка стропильная – Стропильные балки

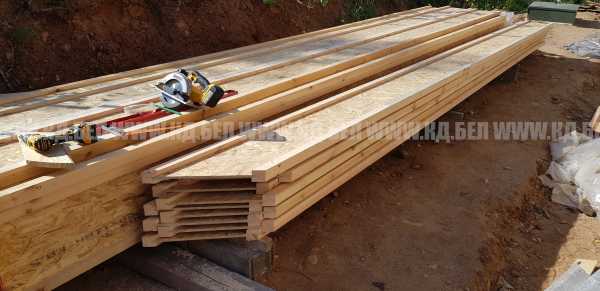

Приобрели рейсмус Dewalt для подгонки всех элементов в стропильных ногах. Окупился на первой же крыше 😉

Балка стропильная – Стропильные балки

Необходимо было нарезать и прострогать около 1200 штук прямоугольного сечения.

Балка стропильная – Стропильные балки

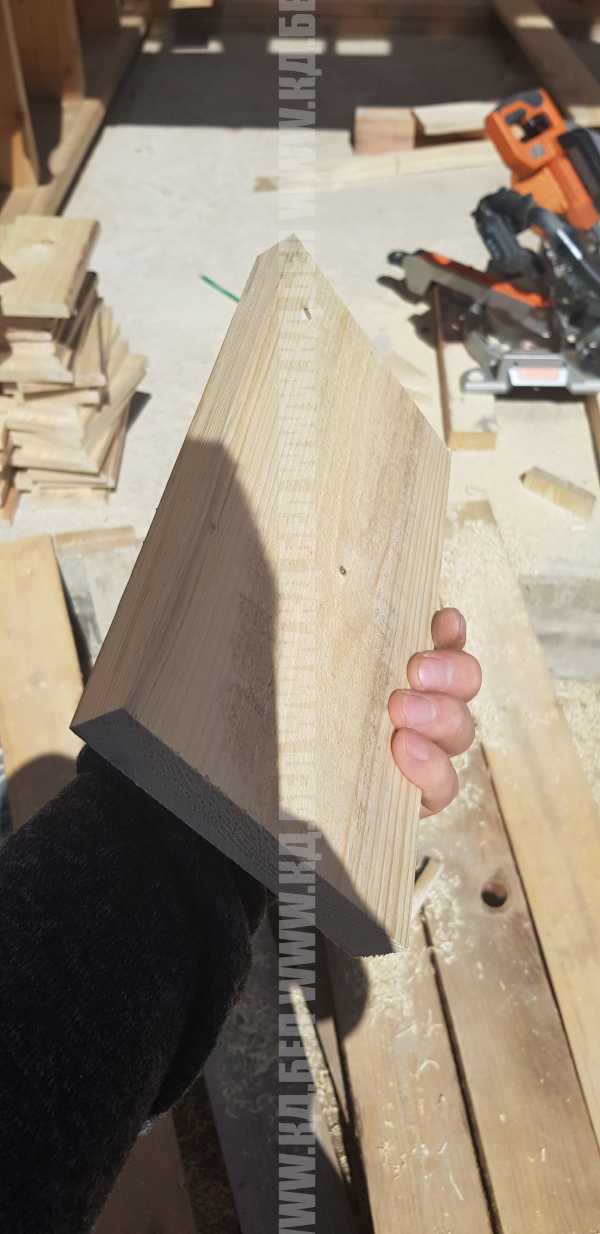

Вот так выглядел окончательный вариант вставки в стропильную ногу.

Балка стропильная – Стропильные балки

А это заготовки срезаны под углом, под горизонтальные затяжки.

Балка стропильная – Стропильные балки

А вот и сами малые затяжки, монтировались под самый конек, чтобы держать стропильные ноги на одной оси.

Балка стропильная – Стропильные балки

Дальше необходимо отторцевать все стропильные ноги под нужным углом.

Балка стропильная – Стропильные балки

Небольшой «лайфхак» как и обещал 🙂 Чтобы максимально точно слезать двутавровую балку под нужным углом можно конечно ее хорошо разметить и потихоньку резать, однако когда их у вас 50 штук и вам нужно сделать это максимально быстро и качественно, то можно сделать вот такой шаблон с упором для ручной дисковой пилы.

Балка стропильная – Стропильные балки

Балки в ожидании на них вставок усиления.

Балка стропильная – Стропильные балки

На фотографии крайняя стропильная нога. Она имеет больше всего дополнительных элементов, так как по мимо вставок в месте опирания балки на мауэрлат и мест примыкания горизонтальных затяжек (ветровых ригилей), в ней есть места примыкания для обустройства свесов крыши. Как вы понимаете к ОСП доску бить нельзя — это будет ненадежное крепление 😉

Балка стропильная – Стропильные балки

После того, как подготовили все стропильный ноги к монтажу, делаем разметку на мауэрлате под седла для крепления стропильных ног. И тут очередной «лайфхак». Узел собственного изобретения, похожих вариантов не встречали в Интернете 😉 Балку можно монтировать на мауэрлат разными способами: врезка в мауэрлате, крепеж Симпсона, заканчивать балку непосредственно на самом мауэрлате с усилением пятки и другие… Идеальным был бы вариант с использованием крепежа «Симпсона», однако цена вопроса 8 EUR за 1 штуку нас не устраивала 😉 Был придуман свой вариант «аля Симпсон» 🙂 На фото обычный подвес 50х200 со срезанными ушами. Данный элемент держит стропильную ногу четко на нужном месте.

Балка стропильная – Стропильные балки

А вот на этой фотографии видно какой элемент мы в дальнейшем добавили помимо самодельного металлического седла. Пробитая к нижней полке стропильной ноги доска 50х100 и заранее отторцованная под нужным углом создает большую площадь опоры на мауэрлат и на дает стропильным ногам соскальзывать!

Балка стропильная – Стропильные балки

Обращаю ваше внимание на гвозди 4.2х50 «цинк-ерш», которыми необходимо крепить подобные элементы в стропильной системе. Как оказалось, в Минске их найти очень-очень сложно и поэтому по началу первые несколько стропильных ног мы крепили к седлам на гвозди 3,1х70 «ерш», но потом чудесным образом нужные гвозди были найдены и мы исправились 😉

Балка стропильная – Стропильные балки

Далее натягиваем нитку между двумя фронтонами, предварительно произведя все замеры и синхронизировав центра фронтонов, начинаем монтаж стропильных ног. Как вы можете обратить внимание, коньковой балки у нас нет и поэтому монтаж значительно усложнялся. Во-первых нужно было на высоте, на весу сводить две балки в одну точку, во-вторых эта точка должна была быть реальным центром дома, а у нас ветер…. и нитка скачет 😉

Балка стропильная – Стропильные балки

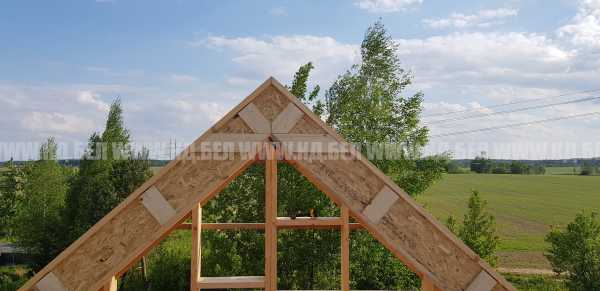

Вот так вблизи выглядят идеально сведенные стропильные ноги без коньковой балки.

Балка стропильная – Стропильные балки

В дальнейшем, последующие стропильные ноги, которые шли за первыми монтировать было легче благодаря «схваткам» из такого же двутавра. Эти схватки придают как монтажную жесткость крыше так и постоянную. Последовательность была такая: вначале к уже установленной стропильной ноге крутится схватка (с заранее накрученными уголками), далее поднимается следующая стропильная нога, выставляется по отметкам на мауэрлате и на нитке в коньковой зоне, и быстро прихватывается к схватке и к седлу на мауэрлате. После этого она уже никуда не денется. Потом тоже самое проделывается с другой стороны. Достаточно по одному саморезу в верху и в низу. Далее если необходимо это все двигается для большей точности и крепится уже окончательно на гвозди внизу и докручиваются все саморезы на схватках. Потом идет монтаж верхней малой затяжки и все 🙂

Балка стропильная – Стропильные балки

Получается как -то так.

Балка стропильная – Стропильные балки

Вот кстати и выносы, на которые потом подвесится крайняя стропильная нога из двутавра. Суть в том, что я не перевариваю переход из толстой крыши в тонкий свес, ну это бред какой-то и смотрится ужасно. Поэтому у нас отчетливо видна толщина кровельного пирога на всем протяжении дома. А за счет того, что окончательный размер со всеми обрешетками, подшивками и кровельным материалом составляет что-то порядка полуметра, вид от этого массивного элемент будет просто крутым! 😉

Балка стропильная – Стропильные балки

Параллельно монтируется основная горизонтальная затяжка (он же ветровой ригель) из доски 50х200. В основном во всех помещениях потолок будет подшиваться именно по этим элементам, ну а в некоторых, потолок будет идти до конька и эти ригеля будут нести декоративную функцию 😉

Балка стропильная – Стропильные балки

Место примыкания к стропильной ноге помимо пробития гвоздями усиливается еще «аварийной шпилькой 10мм».

Балка стропильная – Стропильные балки

Вот в принципе и все, основные нюансы я рассказал, почти окончательный вариант.

Как вы смогли заметить, крыша оказалось не простой по конструкции, хотя по факту имеет всего два ската 🙂 Но зато в ней нет коньковой балки (а это обусловлено так сказать свободной планировкой на первом и втором этажах), не нужно четко по центру городить несущую стену или дополнительные усиления.

Так же ширина здания 9 метров а длинная стропильных ног 7,5 метра. Полноценный второй этаж с высотой потолка 3 метра и как оказалось еще и у нас есть миниатюрный 3й этаж 😉 В общем и все это как вы видите по последней фотографии имеет легкий вид и достаточную прочность.

xn--d1al.xn--90ais

виды, поперечное сечение, установка. Подстропильная ферма

Основой конструкции при устройстве кровель выступают стропильные и подстропильные элементы. Несущая система кровельного покрытия – это стропильные балки и фермы. Балки подстропильные являются опорой для стропильных элементов. Они применяются при устройстве покрытий в одноэтажных многопролетных промышленных зданиях, в жилых домах при устройстве мансардных этажей.

Виды подстропильных балок и ферм

Надежность всей кровельной системы в полной мере зависит от прочности и основательности несущей стропильной и подстропильной конструкции. На нее оказывается большое количество разнообразных внешних нагрузок.

Балки подстропильные – это изделия из одного цельного элемента, который принимает внешнюю нагрузку, распределяя ее по всей своей длине. В этом случае наибольшие напряжения возникают по концам балки. Применяется она в балочных стропильных системах устройства кровли.

Подстропильная ферма – это сложная составная конструкция, которая собирается из отдельных стержней, жестко соединенных друг с другом. Нагрузки возникают только в узловых соединениях стержней. Используются такие конструкции в кровельных системах со стропильными фермами.

В зависимости от материала изготовления подстропильные конструкции можно разделить на:

  • Железобетонные.
  • Стальные.
  • Деревянные.
  • Армированные деревянные системы.

Железобетонные и стальные балки и фермы наиболее часто используются в строительстве промышленных зданий и сооружений. Деревянные и усиленные арматурой элементы из дерева активно применяются для устройства не только производственных кровель, но и при строительстве крыш в жилых домах.

В промышленном строительстве подстропильными конструкциями перекрывают 12-метровые, 18-метровые, 24-метровые и 30-метровые пролеты между колоннами. При шестиметровом шаге стропильных конструкций подстропильные балочные элементы и фермы служат для них промежуточными опорными элементами.

По виду поперечного сечения балки подразделяются на:

  • Прямоугольные.
  • Тавровые.
  • Двутавровые.
  • Коробчатые балки.

В индивидуальном жилищном строительстве конструкции, предназначенные для опоры стропильной системы, применяются не часто. В основном их используют при устройстве мансардных помещений.

Балка стропильная – Стропильные балки

Железобетонные подстропильные балки

Железобетонные изделия применяются для устройства кровельных покрытий с небольшим уклоном, а также скатных крыш. Изготавливаются они на заводах ЖБИ, где сразу применяется предварительное напряжение балок стальной арматурой. Виды используемой арматуры:

  • Стержни с периодическим профилем упрочненные.
  • Проволочные пучки из особо прочной проволоки.
  • Витые проволочные пряди.
  • Струнная арматура.

По форме различают балки подстропильные с параллельными и не параллельными поясами. Их расчет производится исходя из нагрузки, которую оказывает стропильная балка, опирающаяся точечно на середину подстропильного элемента, и нагрузки от веса самой балки, распределяемого по ее длине. Изделия изготавливаются со строповочными отверстиями, предназначенными для монтажа и подъема, иногда вместо них используются монтажные петли.

Устанавливаются в средних рядах сооружений для опоры стропильных балок и ферм, если ширина их шага 6 метров, а ширина установки средних колонн – 12 метров. Установка подстропильных балок производится на колонны, закрепляются они методом сваривания закладных деталей. В середине балок подстропильных и по их концам выполнены специальные опорные площади с закладными листами и анкерными болтами для установки стропильных конструкций.

Имеют тавровое или двутавровое поперечное сечение с нижней полкой и форму трапеции. Нижняя полка усиливается в местах, где предполагается установка стропильных балок.

По длине балки подстропильные в основном бывают 12-метровые, иногда применяются 18-метровые или 24-метровые изделия. Высота по центру составляет 1,5 метра, в местах опор – 0,6 метра. Ширина нижней полки – 0,7 метра. Должна иметь определенные двутавровая балка размеры. ГОСТ 19425-74.

Подстропильная железобетонная ферма

Железобетонные подстропильные фермы применяются при устройстве скатных кровель. Имеют форму трапеции, у которой два пояса: нижний - горизонтального вида и верхний - ломаной конструкции. На данный момент наиболее актуальными являются безраскосые фермы из сборного железобетона.

Для надежности крепления стропильных ферм опорные участки подстропильных элементов усиливаются. Для установки плит покрытия предусмотрены стойки у опор. Стойки и нижний пояс подстропильной фермы изготавливаются с предварительным напряжением. Для производства используется бетон марок 300-500.

Как и в балочном варианте, в подстропильных фермах для крепления к колоннам и опоры предусмотрены закладные металлические элементы.

Стальные подстропильные балки

Стальные системы имеют длину 12 метров, 18 метров, 24 метра, могут производиться длиной 48 метров. Конструкционно они аналогичны применяемым стропильным балкам. Состоят из двух поясов: верхнего и нижнего. Верхний опирается на монтажный столик на колонне и крепится к нему болтами. Нижний пояс балки прикрепляется к колонне посредством горизонтальных планок.

Балка стропильная – Стропильные балки

Подстропильная стальная ферма

Изготавливаются с параллельными верхним и нижним поясами. Длина унифицирована и составляет 12 метров, 18 метров, 24 метра. В зависимости от вида стропильной фермы, высота подстропильной конструкции может быть 3,13 метра, 3,27 метра или 3,75 метра.

Крепление к колоннам производится при помощи надопорных стоек, на которые опирают стропильные фермы.

В настоящее время в промышленном строительстве стали применяться облегченные стальные варианты изготовления ферм. Например, трубчатые системы или балки с тонкими стенками. Благодаря такой конструкции фермы получаются более легкие, уменьшается расход стали на их изготовление, сокращается срок их монтажа.

Балка стропильная – Стропильные балки

Деревянные подстропильные системы

Конструкции из дерева, предназначенные для опоры на них стропильной системы, обладают достаточно большой прочностью и стойкостью ко многим агрессивным воздействиям. Они долговечны при применении их в сооружениях с нормальными режимами по температуре и влажности. В промышленном строительстве они используются в зданиях, где присутствуют неблагоприятные для железобетона и металла среды.

По конструктивному виду различают подстропильные элементы в виде:

  • Балок.
  • Ферм.
  • Арок.
  • Рам.

Если длина пролетов в здании до 18 метров, то применяется подстропильная балка деревянная. В зданиях, где пролеты достаточно большие – до 30 метров, целесообразнее использование деревянных подстропильных ферм. Арки и рамы из дерева в качестве подстропильных элементов используются не часто.

Деревянная подстропильная балка

В промышленном строительстве чаще всего используются балки, склеенные из досок. Такие конструкции гораздо прочнее и долговечнее, чем цельные изделия, возможно изготовление различных форм подстропильных балок. Изделия из конструкционного клееного бруса получили широкое распространение при устройстве кровельных систем. Цельные круглые бревна могут выдержать более серьезные нагрузки, но они сильно уступают клееному брусу по прочности на изгиб.

Узел стыкования деревянной подстропильной балки можно увидеть на фото ниже.

Балка стропильная – Стропильные балки

Поперечное сечение балки бывает прямоугольным или двутавровым. Верхний и нижний пояса подстропильной балки могут быть параллельными, либо двускатный верхний пояс и горизонтальный или ломаный нижний пояс. При длине пролета до 15 метров часто используются двутавровые балки со стенками из досок или фанеры и брусковыми ребрами жесткости.

Балка стропильная – Стропильные балки

Деревянная подстропильная ферма

Основными материалами для изготовления подстропильных деревянных ферм являются брусья, доски или бревна. Крепление элементов возможно при помощи металлических метизов, пластин. Большое распространение получили клееные деревянные подстропильные фермы. Пояса их изготавливаются сплошными по ширине. При таком способе изготовления на концах соединительных элементов выполняются нарезные зубчатые шипы и аналогичные им по форме пазы. Клей наносится на всю поверхность стыка, далее детали конструкции прессуются.

Армированные деревянные подстропильные балочные элементы и фермы

Армируются деревянные подстропильные элементы с целью их усиления. В качестве арматуры используются сталь или стеклопластик. Крепится арматурная деталь внутрь деревянной при помощи эпоксидного клея. Иногда используется предварительное напряжение арматуры.

Установка

Установка подстропильных балок и ферм проводится следующим образом. Железобетонные подстропильные балочные элементы и фермы при помощи закладных металлических деталей привариваются непосредственно к оголовкам колонн. Возможно крепление их на болты. Железобетонные консоли или металлические столики на подстропильных изделиях выполняют функцию опорных площадок для несущих стропильных конструкций.

Стальные фермы крепятся к колоннам сбоку к металлическому надколоннику нижним поясом. Его высота составляет 0,7 м. Друг с другом фермы скрепляются верхними поясами. Стропильные фермы опираются на столики подстропильных ферм и на закрепленные на колоннах надколенники.

Деревянные подстропильные балки в устройстве кровель выглядят следующим образом (см. фото).

Балка стропильная – Стропильные балки

Установка балок для двускатной крыши

Когда в здании существуют две несущие внутренние стены, стропильная система устанавливается на подстропильные элементы. В этом случае они опираются на лежень, посредством стоек из брусьев, а также внутренние стены. Обычно это две подстропильные балочные конструкции, размещенные вдоль крыши. Применяется такой вариант при высоте от перекрытия до конька крыши от 1,4 метра до 2,5 метра. В этом случае под крышей образуется достаточно свободное пространство, которое можно использовать в качестве мансарды.

Подстропильная балка, или затяжка, может устанавливаться непосредственно на стропилах на расстоянии одной трети высоты от перекрытия до конька. Такой вариант позволяет увеличить объем внутреннего помещения под крышей. Стропильная, подстропильная системы и крыша здесь играют роль внешних стен и покрытия.

Стропильные и подстропильные балки можно увидеть на фото в статье.

Балка стропильная – Стропильные балки

В первую очередь, на мауэрлат укладываются крайние подстропильные балки на обе стены дома. При варианте деревянного дома вместо мауэрлата используется верхний венец сруба. Балки должны быть строго параллельными друг другу, проверить это можно, измерив расстояние между их концами по диагонали. Балки ложатся с выступом не менее 0,5 метра за края периметра дома. Если доски по длине меньше, чем требуется для балки, то производится сращивание подстропильных балок.

Затем необходимо натянуть веревки между уложенными балками по обоим краям, и выверить их по уровню. На расстоянии одного метра от крайней устанавливается следующая подстропильная балка. Также ложится доска на противоположной стороне. Обязательно проверяется их горизонтальность. Таким образом укладываются остальные балки подстропильные по всей длине стены.

Чтобы выровнять выступы досок за пределы стен, отмеривается 0,5 метра на каждой крайней балке, протягивается веревка. На средних балках делаются отметки по веревке, лишние концы отпиливаются. Дальше на подстропильную систему устанавливаются несущие стропила.

ГОСТы по подстропильным конструкциям

На изготовление железобетонных подстропильных конструкций распространяется ГОСТ 20372-2015, введенный в действие с 1 января 2017 года. Согласно этому документу, для производства используется тяжелый или легкий конструкционный бетон. Стальные подстропильные фермы производятся согласно ГОСТ 27579-88. Имеет определенные и клееная двутавровая балка размеры. ГОСТ 19425-74.

fb.ru

Крепление стропил к балкам перекрытия



Вопросу прочности системы кровли всегда уделяют самое пристальное внимание, потому как от данного этапа строительства многое будет зависеть. Например: защищенность жилища от окружающей среды, неблагоприятных погодных условий. А ошибки, сделанные в организации такого важного фактора, как крепление стропил к балкам перекрытия, грозят различными бедами, от незапланированных ремонтов и до демонтажа кровли с возведением альтернативного каркаса. Стропила и балки перекрытия – незаменимые сегменты конструкции системы кровли. Обычно при их изготовлении используют древесину. А крепятся они также различными способами, о которых поговорим в сегодняшней статье.

Балка стропильная – Стропильные балки

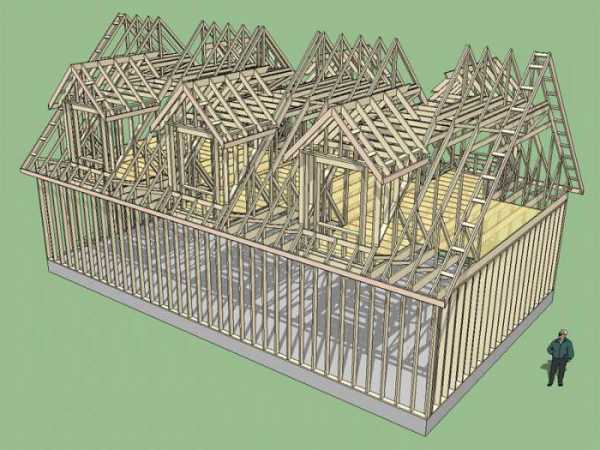

Стропильная система крыши: один из возможных вариантов

Особенности систем стропил

Но вначале, буквально несколько слов об особенностях стропильных систем – они ведь тоже бывают разные, и от этого напрямую зависит: как крепить стропила к балкам. Проектируя конструкцию, обычно выбирают самый подходящий в конкретном случае вариант. Имеются стропила:

  1. висячие,
  2. наслонные.

Первого типа сегменты берутся для возведения легких кровель довольно больших площадью. Опорой им будут стены здания. Система со вторым типом стропил – посложнее, в ней стропильные ноги опираются на добавочные точки.

  • При сооружении стропил вся конструкция может базироваться на мауэрлате. Такой способ наиболее популярен и эффективен при сооружении крыши кирпичных и блочных жилищ.
  • Если же вверху стен идет, к примеру, монолит – бетонная балка, или же стены здания выполняются из брусьев (бревна), крыша обычно опирается не в мауэрлат, а в горизонтальные балки перекрытия, что перекрывают коробку строения поперек.
  • Кровельные конструкции с опорой в балки – простейшая вариация возведения мансардной, более легкой крыши. В проекте главное правильным образом рассчитывать толщину и балок перекрытия, и ног стропил, учитывая возможные нагрузки на всю конструкцию кровли. А при осуществлении монтажа нужно правильным образом выполнять опору стропил в балки перекрытий. Крыши с опорами системы стропил на перекрывающие балки (без участия мауэрлата) могут монтироваться при том условии, что стенки постройки будут в состоянии выдержать довольно масштабные нагрузки в точках приложения.

Стоит дополнительно отметить, что правильный выбор варианта монтажа стропил, а также максимальное соблюдение технологий зодчества будет оптимально гарантировать отсутствие риска повреждения для всех узлов креплений стропил к балкам в частности, кровли в целом.

Методика крепления

В нынешних условиях практикуется несколько вариаций крепления стропил к стенкам строений.

  • Используя мауэрлаты.
  • К балкам (перекрытию).
  • Конструкция с затяжками.
  • Скрепление с венцом вверху при строительстве срубов из брусьев.
  • Верхняя обвязочная система для строения, которое возводится по каркасным технологиям.

Детали для крепежа

Для монтажа стропильных систем применяются деревянные, а также детали из металла. К первым можно отнести: брусок, треугольник и нагель, тому подобное. Металл в деталях крепежа довольно широко представлен: гвоздями, уголком, болтами и шурупами, хомутами и скобками. А также спецустройствами для установки стропила, которые именуются «салазки».

Балка стропильная – Стропильные балки

WB

Крепления такого рода применяемы при монтажных работах на несущих балках перекрытия, в ходе возведении зданий из древесины. Их главные преимущества: не требуется врезок в сами балки, а закрепление осуществляется с помощью болтов с шурупами больших гвоздей.

Мауэрлат

Популярным методом закрепления стропильных систем внизу считается соединение с мауэрлатом. Но, несмотря на распространение, чтоб выполнить данную работу качественно, необходимо знать некоторые нюансы. Ведь если что-то пойдет не так, это может отразиться на надежности и сроке эксплуатации всей крыши.

  • Перед тем, как осуществлять крепеж стропила к мауэрлату, снизу стропильных ног необходимо сделать специальные врезки. Устанавливать конструкцию без них не рекомендовано, так как в нагрузке грань бруска будет соскальзывать с гладкого покрытия балки.
  • Что же касается выемок в самом мауэрлате (сделать их или же не стоит), может зависеть от тех материалов, из которых он изготовлен.
  • В случае использования древесины из твердой лиственной породы, опытные мастера советуют сделать надрез в балке мауэрлата – она совокупно с проделанным резом стропильной ноги надежно создаст замок «в упор». А когда вы используете мауэрлат из хвойных пород, прорезь осуществлять нежелательно – она приведет к возможному послаблению для всего обустройства.
  • От методики скрепления стропил с мауэрлатом может зависеть надежность крыши при различных условиях погоды.
Балка стропильная – Стропильные балки

Как скрепить с мауэрлатом

Соединение: стропильная нога + балка

Любая крыша под воздействием на нее различных видов нагрузки осуществляет стремление «поплыть» по сторонам и книзу. Чтоб не довести до такого, применимы разные способы, которые станут препятствовать смещениям сегментов стропильных систем.

Балка стропильная – Стропильные балки

Схема опоры

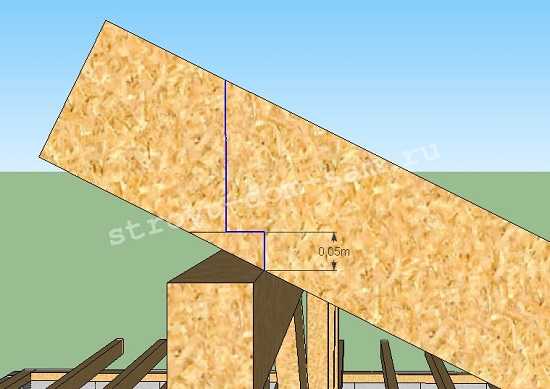

Одним из проверенных временем и опытом мастеров методов является вырезка разъемов в стропильных ногах, что будет возможным осуществить путем соединений при помощи зуба с упором, с шипом или опоры стропила на балочное перекрытие.

Врубку в первом варианте используют, если у кровли большой уклонный угол. Это значит, что прикрепление стропил ведется под углом более 35о. В стропильной ноге делают зуб с упором и с шипом, а в теле балки под шип делают соответствующее гнездо (заглубление врезки до одной трети толщины самого бруса, иначе будет осуществляться ослабление конструкции). Врез проводят, отступив от края на расстояние не более 40 см, в таком случае обычно удается избегнуть скола. А чтоб не допускать сползания соединений вбок, одинарный зуб создается вместе с шипом.

Врубки с 2-ми «зубами» могут применяться для пологой кровли, в случае, когда угол меж соединяемыми элементами не будет свыше 35о. Сам процесс реализуется одной из следующих методик:

  • в 2 шипа;
  • в упоры – без участия шипов;
  • в упоры, дополняемые шипами;
  • скрепление замочного плана с 2-мя шипами (возможны и иные вариации).

Для 2-х зубов вход по своей глубине обыкновенно одинаковый. Однако, в некоторых вариантах 1-й из дополняемых шипами зубьев заглубляется на треть от толщины всей балки, а 2-й – на половину.

При обустройстве крышных конструкций может быть задействована и методика, когда соединяются друг с другом: стропильная нога плюс потолочная балка из перекрытия (используется довольно нечасто). В этом случае в ноге сооружают упорный зуб таким образом, чтоб 1-я из плоскостей укладывалась на плоский балочный срез, а 2-я – фиксировалась в вырез, который заглубляют в треть толщины балки. Для пущей прочности кроме врубок зачастую выполняется еще и дополнительное присоединение с помощью болтов и хомутов.

Балка стропильная – Стропильные балки

Виды с затяжкой

На коньке

Современные мастера при возведении крыш применяют несколько разновидностей креплений стропильной системы на коньке:

  • стык в стык;
  • на прогон;
  • внахлест на прогон верхнего конька.

Соединение стык в стык. Вверху сегмент стропила срезают углом (что равен запланированному кровельному наклону). А затем упирают в противоположную ногу, где таким же образом выполняется обрезание, но только в ассиметричном направлении. Это делать лучше по предварительным шаблонам. В некоторых случаях обрез выполняется при монтаже, а выпил осуществляется через 2 бруса.

Балка стропильная – Стропильные балки

На прогоне

Установка на прогон схожа с вышеуказанной вариацией. Отличия будут в монтаже самой коньковой балки. Эта конструкция отличается большой надежностью, однако ею можно злоупотреблять не всегда, так как тут потребуется добавочное осуществление монтажа опорных балок. Как результат: чердак не очень удобен для дальнейшего использования. Данный метод позволит выполнить работы по установке пар стропильных ног на месте, без всяческих предварительных «реверансов» и шаблонов. Верхние сегменты ног в таком случае упираются в балку конька, а нижние – в мауэрлат.

Внахлест на прогон конька. Здесь выполнение монтажа происходит так же, как в предыдущем варианте, лишь верхние стыки стропил осуществляются внахлест, соприкасаясь сверху не торцами, а своими боковыми сторонами. Крепежом в данном случае будут выступать болты (как вариант – шпильки).

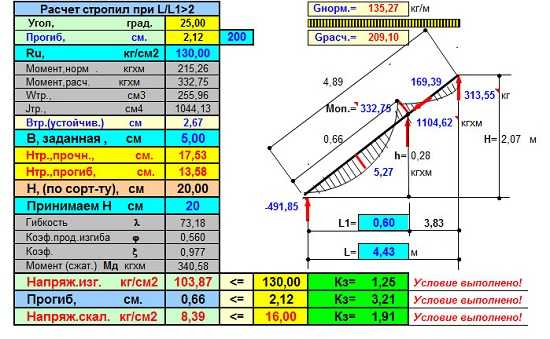

Принцип расчета

На подготовительном к строительству этапе нужно заранее выполнить расчет стропил с балками перекрытия. В проектировании каркаса кровли учитываются климатические и другие особенности конкретного региона, характерная для него снеговая, ветровая нагрузка. На основании этих данных и СНиПа, определяющих относительные и допустимые прогибы, и будет выполняться расчет сечения для всех элементов системы: кровельных балок, стропил, других частей фермы. Требуется также выполнить и конструкционные вычисления, определяющие шаг укладки для балок. А межбалочное расстояние в свою очередь определяет шаг для размещения стропильных ног.

Как видим, возвести систему стропил крыши вполне реально и своими руками, если изучить весь процесс пошагово: от покупки материала до определения выдерживаемой конструкцией здания нагрузки и способов крепления стропил к балкам перекрытия.

Рекомендуем посмотреть видео об установке стропил:



viascio.ru

Стропильная система двухскатной крыши: устройство, узлы

Главная » Крыша » Виды стропильной системы двухскатной крыши: для маленьких и больших домов

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

Содержание статьи

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Балка стропильная – Стропильные балки

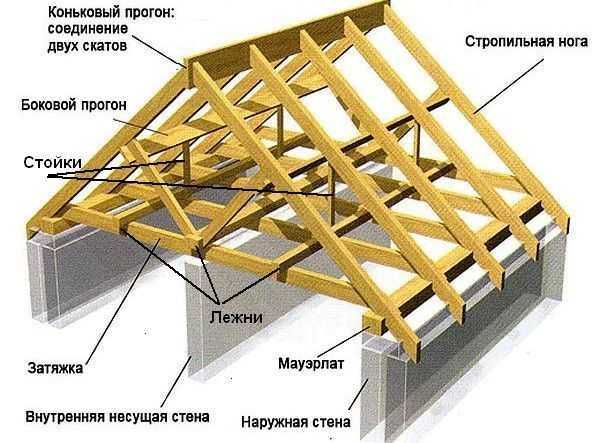

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

  • Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
  • Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
  • Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
  • Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
  • Лежни  — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
  • Боковые прогоны — поддерживают стропильные ноги.
  • Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов  в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Балка стропильная – Стропильные балки

Разница в конструкции наслонных и висячих стропил

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Балка стропильная – Стропильные балки

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Балка стропильная – Стропильные балки

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы



Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Балка стропильная – Стропильные балки

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Балка стропильная – Стропильные балки

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Балка стропильная – Стропильные балки

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Балка стропильная – Стропильные балки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Как устроена мансардная крыша (с чертежами и схемами) читайте тут.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Балка стропильная – Стропильные балки

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Балка стропильная – Стропильные балки

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Балка стропильная – Стропильные балки

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Балка стропильная – Стропильные балки

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Балка стропильная – Стропильные балки

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Балка стропильная – Стропильные балки

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Как сделать двухскатную крышу (фотоотчет) читайте тут.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Балка стропильная – Стропильные балки

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Балка стропильная – Стропильные балки

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни , нагрузка от подстропильных балок передается на лежни через стойки.

Балка стропильная – Стропильные балки

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или  расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Балка стропильная – Стропильные балки

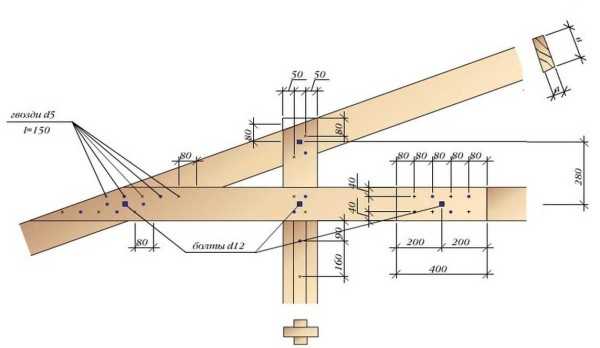

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

stroychik.ru

Стропильная балка металлическая на заказ в Москве

Металлические стропильные балки представляют собой элемент строительной конструкции, применяемые для формирования наклона кровельной системы, длина ската которой превышает 6 метров. При меньшей длине целесообразнее применять их деревянные аналоги. Балки располагают таким образом, чтобы равномерно распределить нагрузку от постоянных и временных факторов по всей длине пролета.

К постоянным нагрузкам относится масса кровли, которая включает в себя кровельный и изоляционный материал, а также все элементы крепежной системы.

Временными нагрузками в строительстве принято считать сильный ветер, осадки и обледенение. Сюда же следует отнести техническое оборудование, которое может быть установлено на крыше.

Опорами для стропильных балок являются подстропильные конструкции. Их монтаж проводится с шагом в 6 м.

Продукция нашего завода

Балка стропильная – Стропильные балки Балка стропильная – Стропильные балки Балка стропильная – Стропильные балки

Функции

Стропильные балки в каркасе промышленного здания выполняют следующие функции:

  1. Равномерное распределение нагрузки. Средний показатель данной величины составляет около 600 кг, с учетом веса осадков. С целью усиления несущей способности кровельного каркаса используется увеличение сечения балок и уменьшение расстояния между ними во время монтажа.
  2. Создание формы и ската крыши. Благодаря правильным расчетам уклона, на поверхности крыши не происходит скопления снега и дождевой воды.
  3. Надежная фиксация изоляционного и кровельного покрытия.

Разновидности стропильных систем

В зависимости от типа использования стропильные системы подразделяют на следующие категории:

  • деревянные элементы, крепеж которых осуществляется с помощью гвоздей, саморезов или подвижных металлических деталей;
  • металлические модели производят из оцинкованного стального профиля, устойчивого к воздействию влаги, а их монтаж и крепление осуществляется методом сварки или специальных крепежей;
  • комбинированные модели, состоящие из металлических и деревянных элементов, что позволяет повысить несущую способность каркаса, снизить ее стоимость и удлинить расстояние между балками.

Типы балок

Среди каркасных систем наибольшей популярностью пользуется двутавровая стропильная балка. Наиболее часто она находит применение в частном строительстве, а также при возведении малоэтажных зданий, промышленных и административных помещений.

Пояса данных элементов состоят из двутавра, а материалом для поперечины служит ригель. Благодаря этому стропильная система из двутавровых балок позволяет существенно увеличить прочность каркаса, практически не повышая нагрузку на несущие конструкции и фундамент здания.

Преимуществами таких изделий является:

  • отсутствие деформации;
  • экономия материалов;
  • легкость монтажа;
  • отсутствие необходимости использовать дорогостоящие специализированные инструменты;

Очень важно знать, что металлические стропильные балки нельзя напрямую соединять с деревянными аналогами. Для этого необходимо использовать гидроизоляционный материал или обрабатывать стыки антисептическим и противогрибковым средством.

www.sever-stc.ru

Стропильная балка - Большая Энциклопедия Нефти и Газа, статья, страница 1

Стропильная балка

Cтраница 1


Стропильные балки ( ноги) укладывают на подстропильные брусья ( мауэрлаты) и прогоны. Проантисептированные мауэрлаты укладывают на каменные стены с прокладкой под ними слоя толя на высоте не-менее 40 см от верха чердачного перекрытия. Прогоны через 3 - 5 м опираются на стойки, врубаемые нижним концом в лежни, которые укладывают на внутренние опоры.  [2]

Стропильная балка ( диагональная или накосная) в направлении ребра крыши опирается в коньке на коньковый прогон или прибоины. Размеры сечения обрешетки, стропильных ног, прогонов, подкосов определяют расчетом.  [4]

Стропильные балки для экономии бетона проектируют двутаврового сечения.  [6]

Стропильные балки пролетом 12 - 18м из сквозных двутавров рационально применять взамен сборных железобетонных балок покрытия в бесфонарных зданиях и в зданиях с зенитными фонарями в районах строительства с высоким и средним уровнем цен на сборный железобетон, а также в труднодоступных районах. Особенно эффективны эти конструкции при применении прифилярованного настила вместо сборных железобетонных плит покрытия.  [8]

Балки покрытий ( стропильные балки) опираются на колонны или на подстропильные балки, которые тоже относятся к несущим конструкциям покрытий.  [10]

Стропила состоят из стропильных балок, конькового прогона1, стоек и подкосов ( стропильная балка иногда называется стропилом или стропильной ногой) и опираются на наружные и внутренние стены здания.  [11]

Для on ирония стропильных Балок пролетами 6 9 и 12м закладная деталь 1 устраивается зипоблицо с колонна.  [12]

Для установки стойки около стропильной балки, ближе к коньку крыши, вырубают отверстие, диаметром незначительно большим, чем диаметр основания стойки. На нижний конец стойки надевают чугунное копыто с войлочной прокладкой, после чего вставляют стойку в подготовленное отверстие. На чердаке стойку прикрепляют к стропильной балке хомутом и двумя болтами с обваркой. Для этой цели в балке строго горизонтально просверливают два отверстия, в которые со стороны, где находится основание стойки, забивают оба болта так, чтобы обварки на них вошли в балку заподлицо.  [13]

Для установки стойки около стропильной балки, ближе к коньку крыши, вырубают отверстие, диаметром незначительно большим, чем диаметр основания стойки. На нижний конец стойки надевают чугунное копыто с войлочной подкладкой, после чего вставляют стойку в подготовленное отверстие. На чердаке стойку прикрепляют к стропильной балке хомутом и двумя болтами с обваркой. Для этой цели в балке строго горизонтально просверливают два отверстия, в которые со стороны, где находится основание стойки, забивают оба болта так, чтобы обварки на них вошли в балку заподлицо.  [14]

Страницы:      1    2    3    4    5

www.ngpedia.ru

Конструкция вальмовой крыши с опиранием стропил на балки перекрытия.

   Балка стропильная – Стропильные балки О вальмовой крыше мы уже говорили в одной из прошлых статей на сайте. Там была описана конструкция крыши с опиранием стропил на мауэрлат.     После опубликования статьи, я получил много просьб показать, как сделать вальмовую крышу с опиранием стропил на балки перекрытия, а также ответить на вопрос, можно ли сделать вальмовую крышу с разными углами наклона скатов.

    Таким образом захотелось одним примером ʺубить сразу двух зайцевʺ. Сейчас мы рассмотрим конструкцию вальмовой крыши с опиранием стропил на балки перекрытия и с разными углами наклона скатов.

    Итак, допустим мы имеем коробку дома из теплоблоков (полиблоков) 8,4х10,8 метров.

ШАГ 1: Устанавливаем мауэрлат (см. рис.1):

 Балка стропильная – Стропильные балки

Рисунок 1

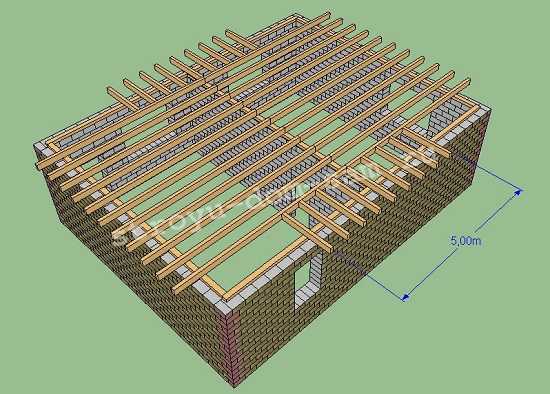

ШАГ 2: Устанавливаем длинные балки перекрытия сечением 100х200 см с шагом 0,6 метров (см.рис.2). На расчёте балок я больше останавливаться не буду.

 Балка стропильная – Стропильные балки

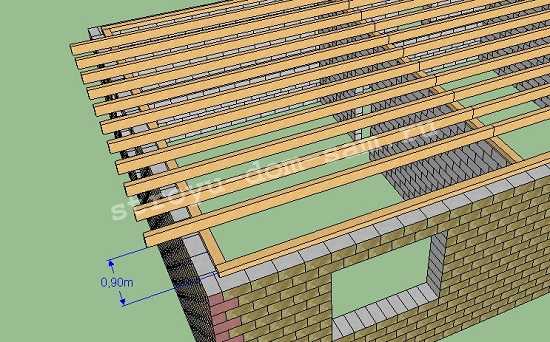

Рисунок 2

    Самыми первыми ставим балки, которые проходят строго посередине дома. По ним мы будем ориентироваться, устанавливая коньковый брус. Затем ставим остальные с определённым шагом. Например, у нас шаг 0,6 метра, но мы видим, что до стены осталось 0,9 метра, и могла бы поместиться ещё одна балка, а её нет. Такой пролёт оставляем специально для «выносо́в». Ширину его не стоит делать меньше 80-100 см.

ШАГ 3: Устанавливаем выноса́. Шаг их определяется при расчёте стропил, о котором чуть позже (см. рис.3):

 Балка стропильная – Стропильные балки

Рисунок 3

    Пока ставим только выноса, соответствующие длине конька, которая будет равна 5 метрам. Длина конька у нас больше разницы между длиной и шириной дома, которая составляет 2,4 метра. К чему это приводит? Приводит это к тому, что угловое стропило не будет расположено под углом 45° в плане (на виде сверху), а угол наклона скатов и вальм будет отличаться. У скатов уклон будет более пологий.

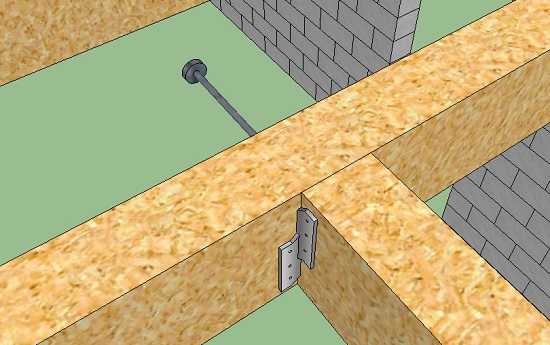

    Выноса на мауэрлате достаточно закрепить гвоздями. К длинной балке перекрытия их крепим, например, так (рис.4):

 Балка стропильная – Стропильные балки

Рисунок 4

    Никаких запилов в этом узле делать не надо. Любой запил ослабит балку перекрытия. Здесь мы используем два металлических стропильных крепления типа LK по бокам и один большой гвоздь (250 мм), забитый насквозь через балку в торец выноса. Гвоздь забиваем самым последним, когда вынос уже скреплён с мауэрлатом.

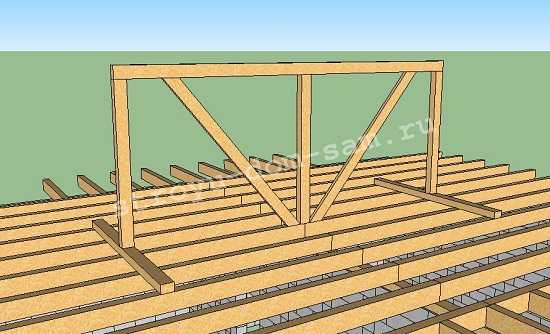

ШАГ 4: Устанавливаем коньковый брус (см. рис.5):

 Балка стропильная – Стропильные балки

Рисунок 5

    Все элементы этой конструкции кроме подкосов выполнены из бруса 100х150 мм. Подкосы из доски 50х150 мм. Угол между ними и перекрытием не менее 45°. Мы видим, что под крайними стойками лежат брусья опирающиеся сразу на пять балок перекрытия. Делаем это для распределения нагрузки. Также для снижения нагрузки на балки перекрытия и передачи части её на несущую перегородку, установлены подкосы.

    Высоту установки конькового бруса и его длину мы определяем для своего дома сами, делая предварительный эскиз на бумаге.

ШАГ 5: Изготавливаем и устанавливаем стропила.

    В первую очередь делаем шаблон стропил скатов. Для этого берём подходящую по длине доску нужного сечения, прикладываем её, как показано на рисунке 6 и делаем разметку с помощью небольшого уровня (линии синего цвета):

 Балка стропильная – Стропильные балки

 Балка стропильная – Стропильные балки

 Балка стропильная – Стропильные балки

 Рисунок 6

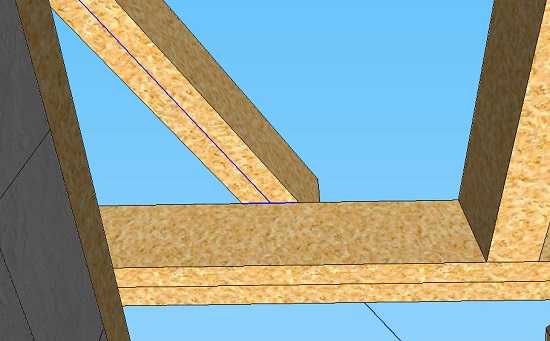

    Высота бруска, который мы наложили на вынос для разметки нижнего запила, равна глубине верхнего запила. Мы её сделали 5 см.

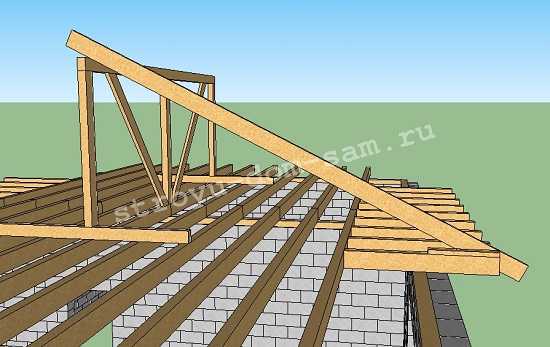

    По полученному шаблону делаем все стропила скатов, опирающиеся на коньковый брус, и закрепляем их (см. рис.7):

 Балка стропильная – Стропильные балки

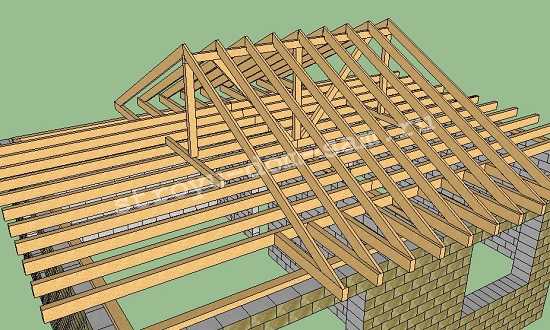

Рисунок 7

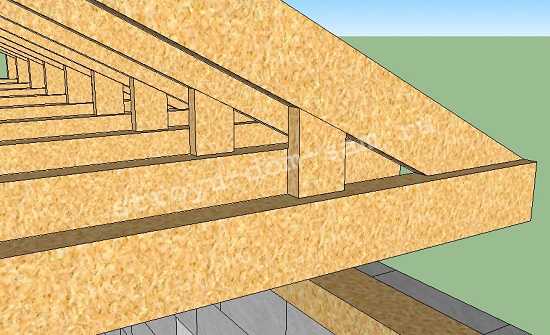

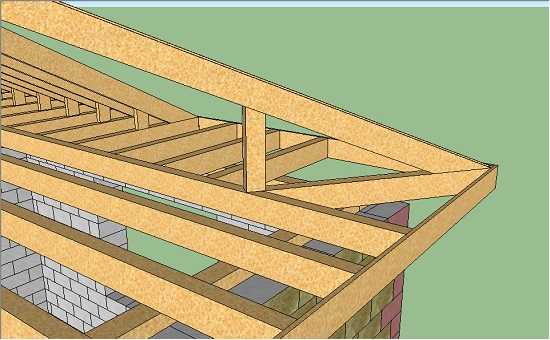

    В подобных конструкциях, где стропила опираются не на длинные балки перекрытия, а на короткие выноса, мы всегда ставим под стропила над мауэрлатом небольшие подпорки, формируя как бы небольшой треугольник и разгружая узел крепления выноса к балке (см. рис.8):

 Балка стропильная – Стропильные балки

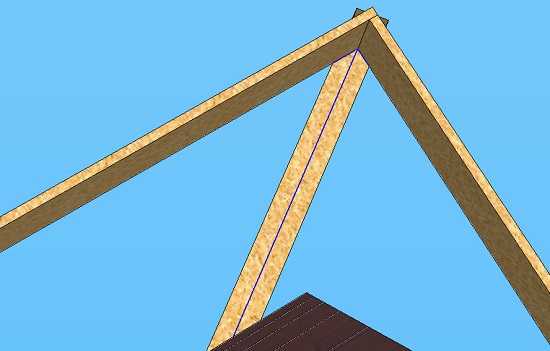

Рисунок 8

    Заносить эти подпорки дальше внутрь крыши и уж тем более ставить их на стык выноса с балкой не нужно. Через них передаётся большая часть нагрузки с кровли (это можно будет увидеть в расчётной программе) и балка перекрытия может просто не выдержать.

    Сейчас немного о расчётах. Выбирая сечение стропил для данной крыши, мы рассчитываем только одно стропило – это стропило ската. Оно здесь самое длинное и угол наклона его меньше, чем угол наклона стропил вальм (пояснение – скатом мы называем скат крыши в форме трапеции, вальмой – скат крыши в форме треугольника) Расчёты производим во вкладке ʺСтроп.3ʺ. Пример результатов на рисунке 9:

 Балка стропильная – Стропильные балки



Рисунок 9

    Да, забыл сказать. Кто уже скачивал данную расчётную программу с моего сайта до 1 декабря 2013г. Там вкладки ʺСтроп.3ʺ нет. Для скачивания обновлённой версии программы снова зайдите на статью по ссылке: http://stroyu-dom-sam.ru/stropilnaya-sistema/

    Данная статья также была немного откорректирована благодаря отзывам некоторых читателей, за что им отдельное спасибо.

 ШАГ 6: Добавляем выноса и крепим ветровые доски (см. рис.10). Выносов добавляем столько, чтобы осталось место для крепления углового выноса. Ветровые доски на углах пока просто сшиваем между собой, контролируя их прямолинейность. Проверьте визуально, не провисли ли углы. Если да, поставьте под них прямо с земли временные подпорки. После установки угловых выносов, эти подпорки убираем.

 Балка стропильная – Стропильные балки

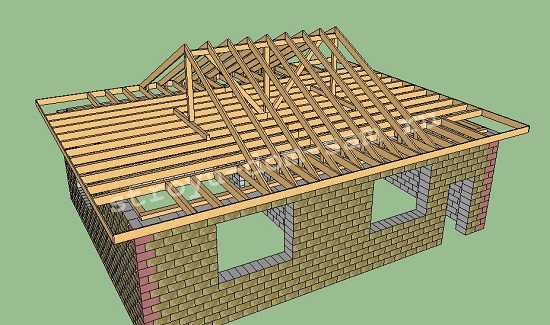

Рисунок 10

 ШАГ 7: Размечаем и устанавливаем угловые выноса.

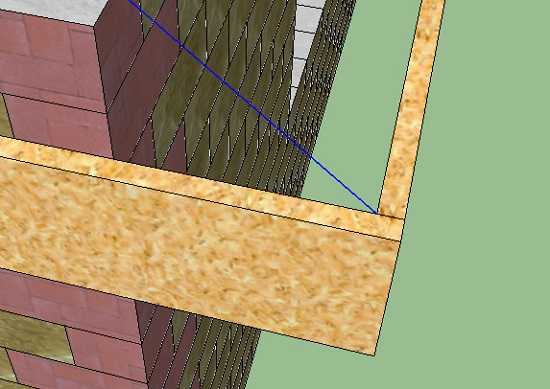

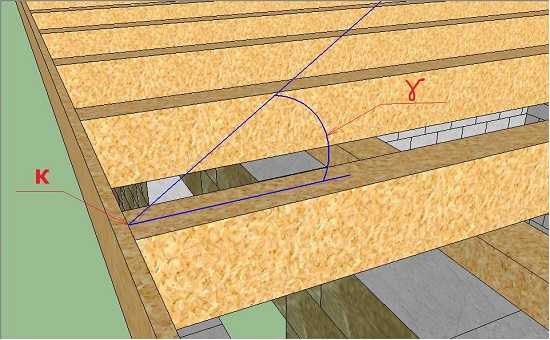

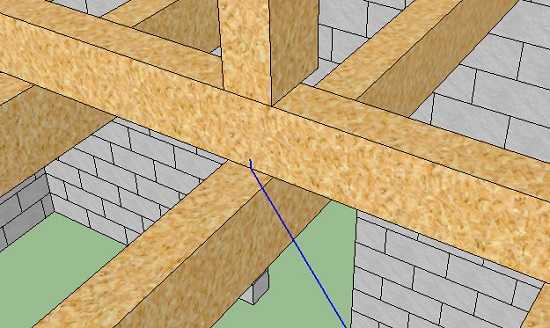

    Для начала нам необходимо натянуть шнурку по верху балок перекрытия, как показано на рис.11

 Балка стропильная – Стропильные балки

 Балка стропильная – Стропильные балки

 Балка стропильная – Стропильные балки

 Рисунок 11

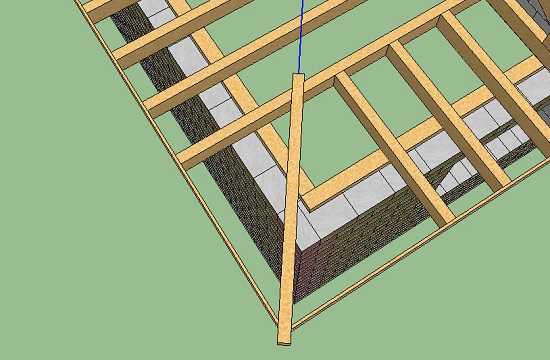

    Теперь берём брус подходящей длины (сечение такое же как у всех выносов) и кладём его сверху на угол, чтобы шнурка была посередине него. Снизу на этом брусе карандашом отмечаем линии запилов. (см. рис.12):

 Балка стропильная – Стропильные балки

 Балка стропильная – Стропильные балки

 Балка стропильная – Стропильные балки

  Рисунок 12

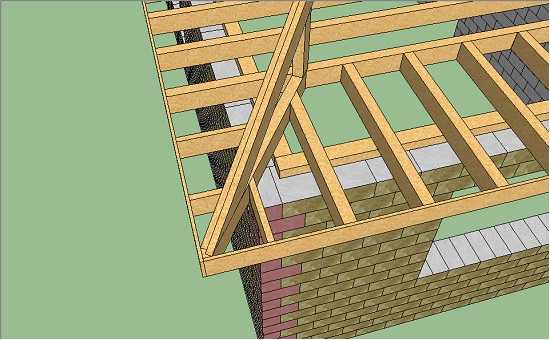

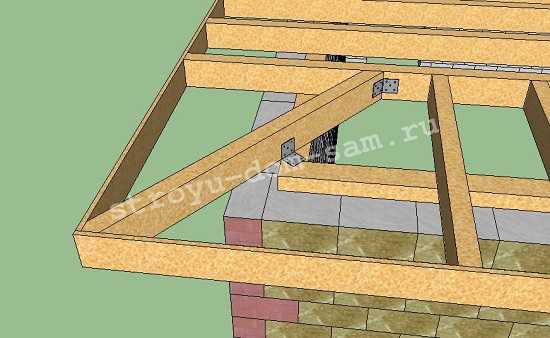

    Убираем шнурку и устанавливаем отпиленный по отмеченным линиям брус (см. рис.13):

 Балка стропильная – Стропильные балки

Рисунок 13

    Угловой вынос крепим к мауэрлату с помощью двух кровельных уголков. К балке перекрытия крепим его уголком на 135° и большим гвоздём (250-300 мм).  Уголок 135° при необходимости подгибаем молотком.

    Таким образом ставим все четыре угловые выноса.

 ШАГ 8: Изготавливаем и устанавливаем угловые стропила.

    У вальмовой крыши, которую я описывал ранее, углы наклона скатов и вальм были одинаковые. Здесь эти углы разные и поэтому угловое стропило будет иметь свои особенности. Мы также делаем его из двух досок такого же сечения, что и стропила. Но доски эти сшиваем между собой не совсем обычно. Одна будет чуть ниже другой (примерно около 1 см, в зависимости от разницы углов наклона скатов и вальм).

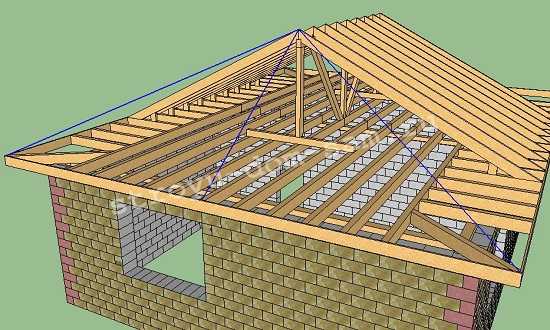

    Итак, в первую очередь на каждую сторону крыши натягиваем по 3 шнурки. Две по угловым стропилам, одну по среднему стропилу вальмы (см. рис.14):

 Балка стропильная – Стропильные балки

Рисунок 14

    Далее мы будем пользоваться малкой (угломером).

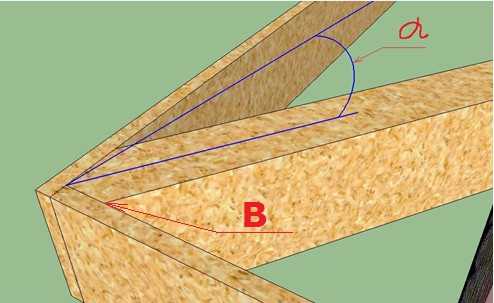

    Измеряем угол между шнуркой и угловым выносом – нижний запил. Назовём его «α» (см. рис.15):

 Балка стропильная – Стропильные балки

Рисунок 15

   Также отмечаем точку «В»

   Высчитываем угол верхнего запила β = 90°- α

   В нашем примере α = 22° и β = 68° .

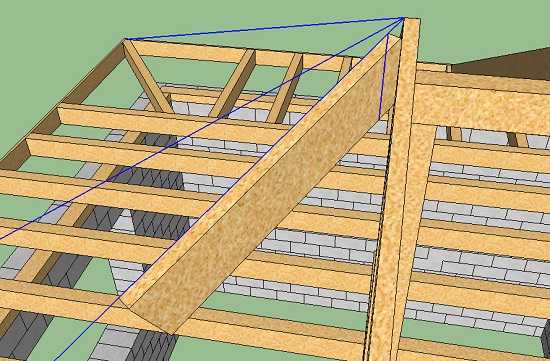

   Теперь берём небольшой обрезок доски с сечением стропила и запиливаем на нём один конец под углом β. Получившуюся заготовку прикладываем к коньку, совмещая одно ребро со шнуркой, как показано на рис.16:

 Балка стропильная – Стропильные балки

Рисунок 16

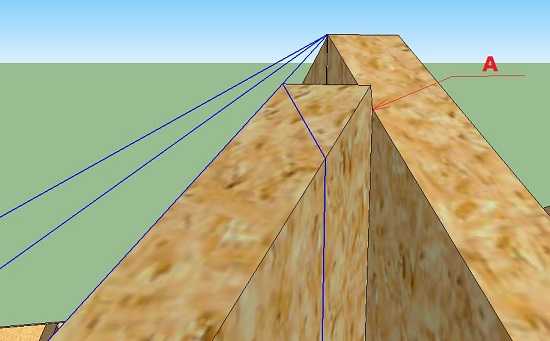

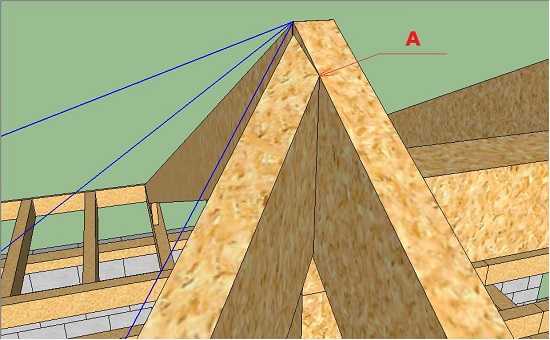

    На заготовке провели линию параллельную боковой плоскости соседнего стропила ската. По ней мы сделаем ещё один запил и получим шаблон верхнего запила нашего углового стропила.

    Также когда мы прикладываем заготовку, нужно отметить на стропиле ската точку «А» (см. рис.17):

 Балка стропильная – Стропильные балки

Рисунок 17

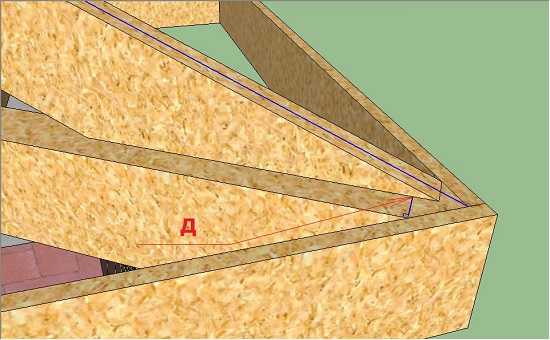

    Теперь изготавливаем первую половинку углового стропила. Для этого берём доску подходящей длины. Если одной доски не хватает, сшиваем две доски. Сшить можно временно обрезком дюймовки длиной около метра на саморезы. Делаем по шаблону верхний запил. Измеряем расстояние между точками «А» и «В». Переносим его на стропило и делаем нижний запил под углом «α».

    Устанавливаем полученное стропило и закрепляем (см. рис.18):

 Балка стропильная – Стропильные балки

 Балка стропильная – Стропильные балки

 Балка стропильная – Стропильные балки

 Рисунок 18

    Скорее всего из-за своей длины первая половинка углового стропила будет прогибаться. Нужно примерно посередине поставить под него временную стойку. На моих рисунках она не показана.

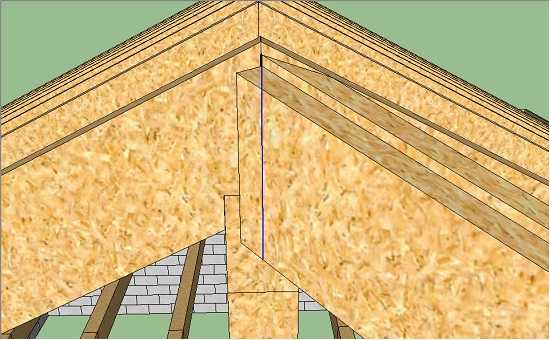

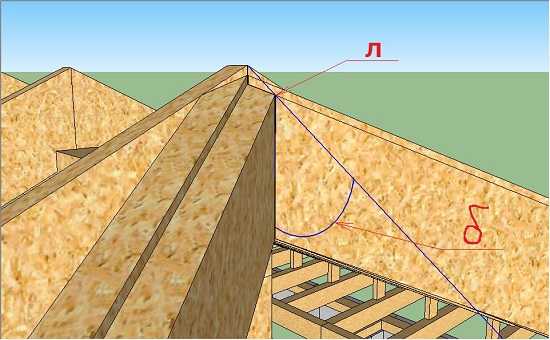

    Теперь изготавливаем вторую половинку углового стропила. Для этого измеряем размер между точками «С» и «Д» (см. рис.19):

 Балка стропильная – Стропильные балки

 Балка стропильная – Стропильные балки

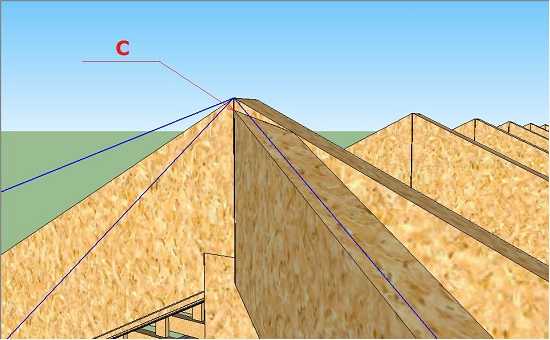

Рисунок 19

    Берём доску подходящей длины, делаем верхний запил под углом β, отмеряем расстояние «С-Д», делаем нижний запил под углом α. Устанавливаем вторую половинку углового стропила и сшиваем её с первой гвоздями (100 мм). Гвозди вбиваем в разбежку примерно через 40-50 см. Результат показан на рис.20:

 Балка стропильная – Стропильные балки

 Балка стропильная – Стропильные балки

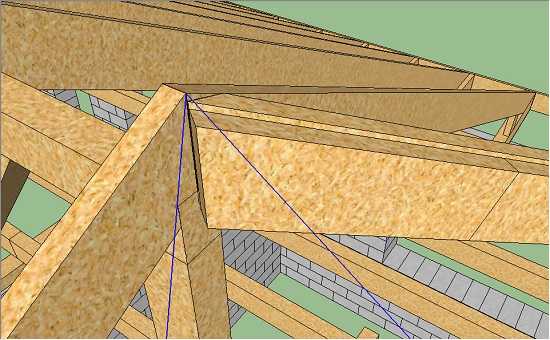

 Рисунок 20

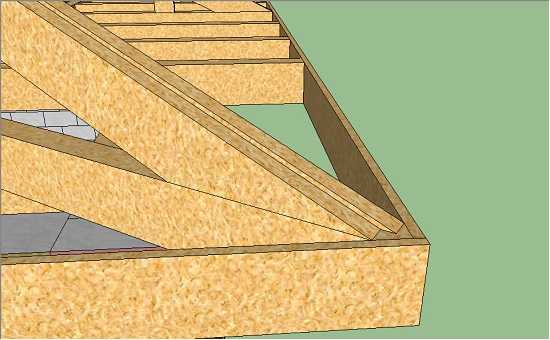

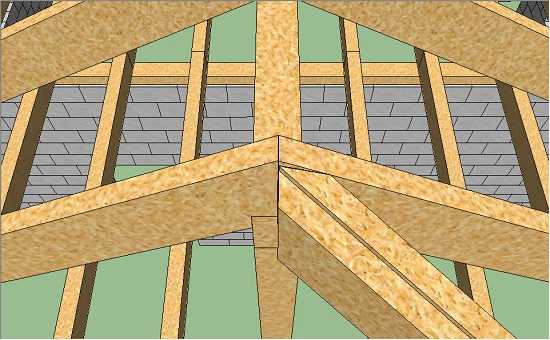

    Верхний конец второй половинки углового стропила нужно запилить ещё раз. Делаем это бензопилой прямо по месту (рис.21):

 Балка стропильная – Стропильные балки

 Балка стропильная – Стропильные балки

 Рисунок 21

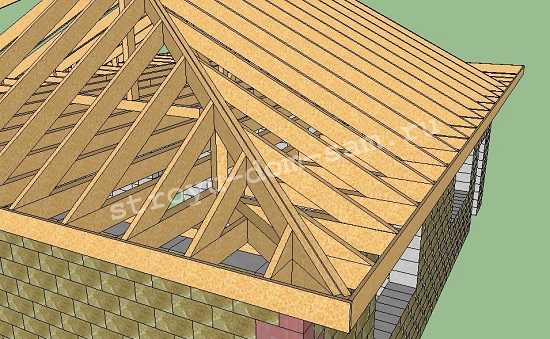

    Таким же образом мы изготавливаем и устанавливаем три оставшиеся угловые стропила.

 ШАГ 9: Устанавливаем стойки под угловые стропила. В первую очередь обязательно нужно поставить стойку упирающуюся в место соединения углового выноса с балкой перекрытия (см. рис. 22):

 Балка стропильная – Стропильные балки

Рисунок 22

    Если длина пролёта перекрываемого угловым стропилом (его горизонтальная проекция) больше 7,5 метров, ставим ещё стойки примерно на расстоянии ¼ величины пролёта от верхней точки углового стропила. Если пролёт больше 9 метров, добавляем стойки посередине углового стропила. В нашем примере этот пролёт равен 5,2 метра.

 ШАГ 10: Устанавливаем два центральных стропила вальм. В начале 8-го шага мы уже натянули шнурки для их замера.

   Делаем стропила таким образом – измеряем малкой угол нижнего запила «γ», вычисляем угол верхнего запила «δ»:

δ = 90° — γ

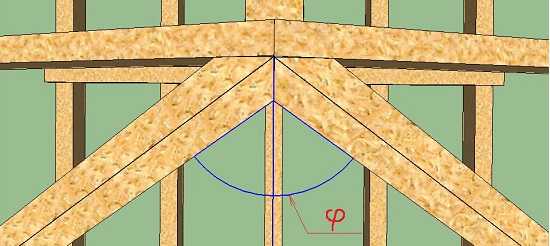

    Замеряем расстояние между точками «К-Л» и делаем по нему стропило. Концы запиливаем по определённым нами углам. После этого верхний конец нужно ещё раз запилить (заострить его) с учётом угла «φ», который так же замеряем с помощью малки (см. рис.23):

 Балка стропильная – Стропильные балки

 Балка стропильная – Стропильные балки

 Балка стропильная – Стропильные балки

 Рисунок 23

ШАГ 11: Добавляем выноса на углы. Самые крайние выноса, которые не достают до мауэрлата, делаем облегчёнными, из доски 50х200 мм (см. рис.24):

 Балка стропильная – Стропильные балки

Рисунок 24

 ШАГ 12: Устанавливаем нарожники. Как изготавливать нарожники, я подробно описывал в первой статье про вальмовую крышу.  Здесь принцип абсолютно такой же, поэтому повторяться не буду (см. рис.25):

 Балка стропильная – Стропильные балки

Рисунок 25

   К угловому стропилу нарожники крепим с помощью металлического уголка 135°, при необходимости подгибая его.

 После установки всех нарожников, нам остаётся подшить карнизы снизу и сделать обрешётку. Об этом мы уже много раз говорили.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Строительство Х-образных (восьмискатных) крыш.

  • Строительство Т-образной крыши дома.

  • Монтаж Г-образной крыши с фронтонами различной ширины.

  • Г-образная крыша дома с равными фронтонами.

  • Шатровая крыша дома своими руками.

Лучший способ выразить благодарность автору - поделиться ссылкой на статью с друзьями!


Паразиты живут внутри каждого! Совет врача - возьмите 120 мл кипятка и...
Читать далее

Смотрите, так можно "замедлить" Ваш электросчётчик в 2 раза! ... Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику ... Читать далее

stroyu-dom-sam.ru
