Армопояс для одноэтажного дома из газобетона

Армопояс является важной частью газобетонного дома и представляет из себя кольцевую монолитную конструкцию. Армированный пояс заливается для перекрытий и для крепления кровли, а точнее мауэрлета. Причем, армопояс нужен не только под плиты перекрытия, но и под деревянные балки.

Но нужен ли армопояс для одноэтажного дома? Да, нужен, и мы объясним причины.

Также мы рассмотрим задачи армопояса, требования к его ширине и высоте, утепление, армирование, опалубку и схемы крепления кровли к армопосу.

Для чего нужен армопояс

1. Укрепление несущих стен.
2. Равномерное распределение вертикальных точечных нагрузок.
3. Сдерживание горизонтальных усилий.
4. Минимизировать вероятность появления трещин.
5. Для закрепления мауэрлата.

Виды армопоясов

Межэтажный армопояс под обычные плиты перекрытия должен быть самым мощным, так как на него передается нагрузка от перекрытий, стен второго этажа и кровли. Рекомендуемая толщина – 200-250 мм и высота 200-300мм. Продольная арматура – 12 диаметра.

Отметим, что для одноэтажного дома межэтажные армопояса не требуется.

Для деревянных перекрытий толщину армопояса можно немного уменьшить, так как сами деревянные балки и деревянный настил весят гораздо меньше, чем бетонный. Задача армопояса в данном случае – равномерное распределение точечных нагрузок от балок.

Рекомендуемая толщина армопояса – 150-200 мм и высота от 150 мм. Продольная арматура – 10-12 диаметра.

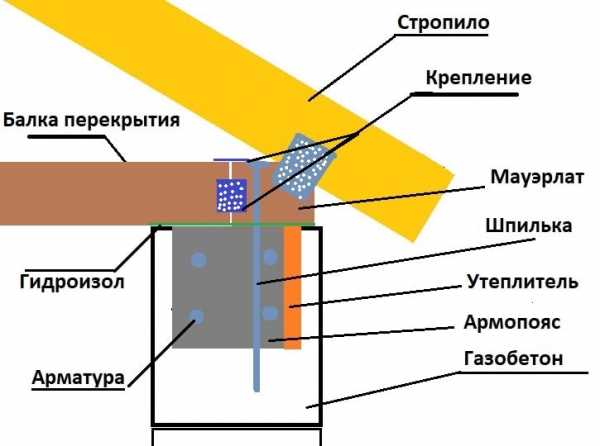

Армопояс под мауэрлат необходим для распределения нагрузки от кровли на газобетонные стены, а также для крепления деревянного мауэрлата при помощи шпилек. Сами шпильки замуровываются в армопоясе.

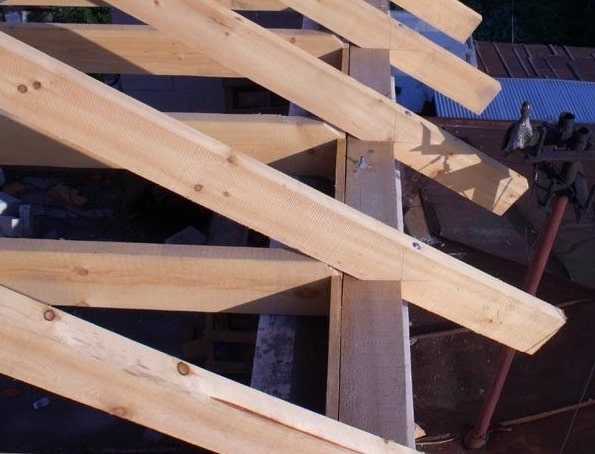

Если у вас именно одноэтажный дом с холодным чердаком, то вам будет достаточно одного армопояса под мауэрлат, а балки будут опираться на тот же армопояс. Варианты такого крепления смотрите на схеме.

Отметим, что более правильным является строительство по проекту, где каждый элемент просчитан, и имеет определенную прочность по СНиП. Это позволит избежать ненужных расходов на материалы. Но в случае его отсутствия, можете прислушиваться к нашим советам.

Армирование армопояса

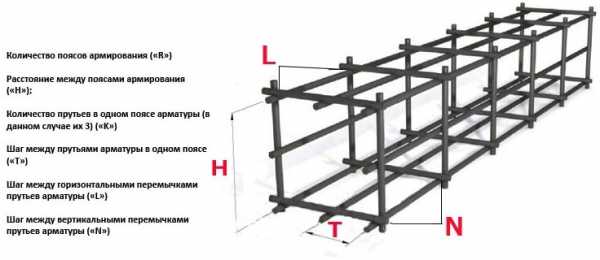

Сама схема армирования представляет из себя квадрат. Основную растягивающую нагрузку на себя принимает продольная арматура, которая делается из прутьев 10-12 диаметра. Поперечные рамки можно изготовить из арматуры 6-8 диаметров. Задача рамок – удерживать продольную арматуру в определенном положении.

На углах арматуру обязательно нужно загибать и усиливать г-образными хомутами. Минимальный перехлест арматуры – 500 мм. Вяжется каркас вязальной проволокой. Защитный слой бетона для каркаса должен составлять минимум 25 мм со всех сторон.

Бетон для заливки армопояса должен быть очень прочным, примерно класса B22,5. Состав бетона: цемент 500-й марки, песок, щебень (1:2:3), воды нужно добавлять 80% от объема цемента. Для большей пластичности используйте пластификатор. Увеличение количества воды понизит прочность бетона.

Опалубка для армопояса

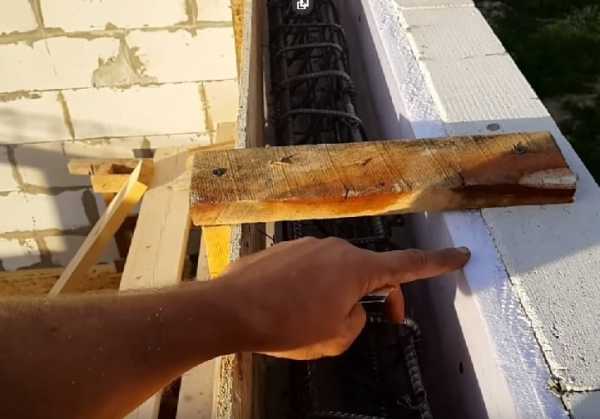

Опалубку можно сделать как съемную, так и несъемную. Несъемная подходит для более толстых стен, где есть возможность установить газобетонные U-блоки или же тонкие блоки из газобетона. Также не забывайте про утепление армопояса экструдированным пенополистиролом, который нужно укладывать с внешней стороны. Толщина утеплителя 30-50 мм.

Съемная опалубка для армопояса делается из деревянных брусков и плит OSB. Чтобы опалубка не разъехалась в процессе заливки, шаг брусков должен составлять 40 см. Для большей надежности опалубку стягивают шпильками или проволокой.

Когда можно нагружать армопояс

Если заливка происходила в теплое время года, то армопояс можно нагружать уже через 10 дней, если же в холодное, то лучше выждать 3-4 недели. В продаже есть специальные добавки, ускоряющие твердение бетона. Также не забывайте проливать армопояс водой, чтобы он лучше набрал прочность и не покрылся усадочными трещинами.

stroy-gazobeton.ru

Армопояс для газобетона Армопояс под плиты перекрытия

Несмотря на то, что некоторые производители блоков  считают армопояс для газобетона излишним, наш опыт и многочисленные комментарии к статьям, посвященным этой теме, доказывают необходимость его изготовления.

Армопояс — что это такое, почему небходимо его изготавливать для газобетона и как изготовить армопояс своими руками — на все эти вопросы мы подробно ответили в статье «Армопояс Армированный пояс Армопояс своими руками» .

Еще раз хотим обратить ваше внимание, уважаемые читатели блога «Как построить дом» , что армопояс — это непрерывная монолитная железобетонная конструкция, которая повторяет контур стен. Исходя из этого определения, ошибочно называть армопоясом конструкцию, выполненную из кирпичной кладки. Некоторые строители усиливают такую кладку армированной сеткой, но все-таки это не является армированным поясом.

• Следует учесть, что армированный пояс должен размещаться по стенам, которые опираются на фундамент. Т.е., если конструкция вашего дома предусматривает стену, расположенную внутри дома, и на эту стену будут опираться плиты перекрытия, то для уменьшения напряжения с наружных несущих стен необходимо, чтобы стена опиралась на фундамент. В этом случае стена передаст часть нагрузки на грунт и, при этом, ее несущая способность не пострадает. Устройство армопояса под плиты перекрытия на внутренней стене позволит усилить конструкцию в целом.

• Регламентирующим документом для сооружения армопояса под плиты перекрытия в сейсмических районах  является СП 31-114-2004 «Правила проектирования жилых и общественных зданий для строительства в сейсмических районах», который гласит:

«7.6.11 В уровне перекрытий и покрытий, выполненных из сборных железобетонных элементов, по всем стенам без пропусков и разрывов должны устраиваться антисейсмические пояса из монолитного железобетона с непрерывным армированием. В зданиях с монолитными железобетонными перекрытиями, заделанными по контуру в стены, антисейсмические пояса в уровне этих перекрытий допускается не устраивать.

Плиты перекрытий (покрытий) должны соединяться с антисейсмическими поясами посредством анкеровки выпусков арматуры или сваркой закладных деталей. Антисейсмические пояса верхнего этажа должны быть связаны с кладкой вертикальными выпусками арматуры.

• 7.6.12 Антисейсмический пояс (с опорным участком перекрытия) должен устраиваться, как правило, на всю ширину стены; в наружных стенах толщиной 500 мм и более ширина пояса может быть меньше на 100 — 150 мм. Высота пояса должна быть не менее толщины плиты перекрытия, класс бетона — не ниже В15.

Продольную арматуру антисейсмического пояса устанавливают по расчету, но не менее четырех стержней диаметром 10 мм при сейсмичности 7 — 8 баллов и не менее четырех стержней диаметром 12 мм — при 9 баллах.»

•  Если вы в дальнейшем планируете утеплять стены из газосиликата (подробнее об утеплении стен пенопластом — здесь), то армопояс можно выполнять на всю ширину стены. Если утепление стены не планируется, стоит выполнить утепление хотя бы армопояса, т.к. монолитный железобетонный армопояс — это один из «мостиков холода», отрицательное последствие от  которого несложно уменьшить.
• Чтобы утепление не выходило за границы стены, следует  армированный пояс изготовить не на полную ширину стены,  а уменьшить его на ширину планируемого утеплителя. При этом следует учесть минимальную глубину опирания плит перекрытия на стены.
• Необходимая информация четко прописана в п. 6.16. следующего документа: «Пособие по проектированию жилых зданий. Вып. 3 (к СНиП 2.08.01-85)»  — «Глубину опирания сборных плит на стены в зависимости от характера их опирания рекомендуется принимать не менее, мм: при опирании по контуру, а также двум длинным и одной короткой сторонам — 40; при опирании по двум сторонам и пролете плит 4,2 м и менее, а также по двум коротким и одной длинной сторонам — 50; при опирании по двум сторонам и пролете плит более 4,2 м — 70″.

Если вас смущает столь малая глубина опирания, вы всегда ее сможете увеличить на величину, которая будет для вас комфортна и на ваш взгляд — безопасна.

Эти основные моменты нужно знать при сооружении армопояса под плиты перекрытия для вашего дома. При их соблюдении ваша семья будет спокойно жить в новом доме долгие годы.

Это точно Вас заинтересует:

realizedadream.ru

Техноллогия опирания плиты перекрытия на газобетон

Опирание перекрытия на газобетон осуществляется посредством специальных армопоясов. Его изготовление необходимо для приема нагрузок от силы тяжести плиты перекрытия и конструкционных материалов следующих этажей или крыши. Что такое армопояс? Это монолитная конструкция из железобетона, повторяющая контуры стен. Армопояс возводится на несущих стенах, которые строят, применяя газобетон.

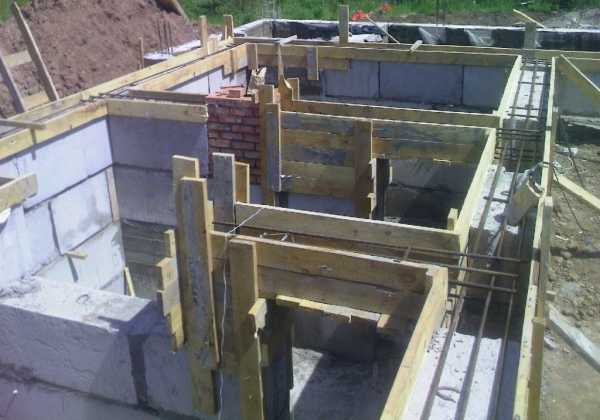

Для заливки армопояса подготавливают опалубку для бетона, которая представляет собой конструкцию для создания формы, в которую для жесткости укладывают арматуру.

Если опирание плит осуществляется на внутренние стены дома, стены строят таким образом, чтобы они опирались на фундамент. Армопояс на внутренних стенах под плитами перекрытия усиливает конструкцию, так как происходит распределение нагрузки по всей площади плиты. Армопоясом не считается конструкция, выполненная кирпичной кладкой на газобетон, а также усиление газобетонной кладки армированной сеткой.

Для опирания плит перекрытия предъявляют следующие требования:

• перекрытия и покрытия должны устанавливаться на антисейсмические пояса;
• соединение плит и пояса должны выполнятся механически прочными с применением сварки;
• пояс должен выстраиваться во всю ширину стены, для наружных стен в 500 мм допускается его уменьшение на 100-150 мм;
• для укладки пояса необходимо применение бетона классом не ниже В15.

Глубина опирания

Опирание плиты перекрытия на стену должно составлять не менее 120 мм, так же должно быть обеспечено надежное сцепление плиты с несущей стеной.

Для заливки армопояса предварительно устанавливают арматуру, количество и место установки которой определяется с помощью расчетов. В среднем принимается не менее 4 стержней 12 мм. Если газобетон не будут утеплять,а только штукатурить, то пояс выполняется не во всю ширину стены, а меньше на толщину слоя утеплителя.

Армопояс необходимо утеплять, так как он является мостиком холода. Образование такого мостика может разрушить газобетон из-за скопления влаги. Уменьшая толщину армопояса, не стоит забывать о минимальной глубине опирания плит на стены.

Глубины опирания плит на стены имеют нормированные значения:

• при опирании по контуру не менее 40 мм;
• при опирании по двум сторонам с пролетом 4,2 м и меньше не менее 50 мм;
• при опирании по двум сторонам с пролетом более 4,2 м не менее 70 мм.

При соблюдении этих расстояний вы можете быть уверены, что ваш дом не разрушится.

Назначение армопояса

При обустройстве мест опирания плит перекрытия необходимо учитывать теплотехнические показатели стен и материалов из которых они возведены.

Так необходим ли на самом деле армопояс для опирания плит перекрытия на газобетон? Попробуем разобраться.

Во-первых, армопояс повышает сопротивление конструкции вашего дома от деформирования нагрузками разного рода. Например, усадки конструкции, осадки почвы под ней, перепадов температур в течении суток и смены сезона.

Газобетон не выдерживает высокие нагрузки и деформируется под действием внешних приложенных сил. Для того чтобы этого не происходило, устанавливают армопояса, которые компенсируют нагрузки. Армопояс принимает на себя всю нагрузку, предотвращая тем самым разрушение строения. Газобетон не выдерживает и точечную нагрузку, поэтому крепление деревянных балок при строительстве крыши очень усложняется.

Выход из ситуации предоставляет армопояс. Второе название армопояса — разгрузочный (из-за своей способности равномерно распределять вертикальную нагрузку). Его использование позволяет придать жесткость конструкции. При движении пара и влаги газобетон как пористый материал может расширятся, это может привести к движению плит перекрытия.

Учитывая указанные факторы, можно твердо сказать, что армопояс для опирания плит перекрытия следующего этажа или крыши просто необходим. Иначе при любом отклонении уровня на газобетон выкладывается точечная нагрузка, которая деформирует его и разрушает.

Процесс строительства армопояса не слишком трудоемкий и затратный, при этом он дольше сохранит ваш дом.

Изготовление армопояса

Армопояс обустраивается по всему периметру здания, арматуру при этом соединяют при помощи сваривания или вязки специальной проволокой.

Для того чтобы приступить к работам по возведению армопояса, вам необходимо подготовить инструменты и вспомогательные приспособления:

• молоток и гвозди для сборки опалубки деревом;
• арматура для сборки каркаса;
• сварочный аппарат для сварки стержней арматуры по углам и в местах стыковки;
• емкость, ведро, шпатель для заливки раствора в опалубку.

Возводят армопояса между этажами, причем под плитой перекрытия, под крышей для облегчения монтажа крыши. Если в вашем доме предполагается строительство мансарды, то для ее плит также необходимо увеличение жесткости основания.

Для заливки армопояса подготавливают газобетон и опалубку. Опалубка представляет собой конструкцию для создания формы, которая в дальнейшем будет заливаться цементным раствором. Узлы опалубки:

• палуба, которая соприкасается с бетоном, придает форму и качество лицевой стороне;
• леса;
• крепежные элементы, которые поддерживают систему в неподвижном состоянии на уровне монтажа и соединяют отдельные элементы между собой.

Для строительства армопояса опирания плит перекрытия применяют горизонтальную опалубку. Материалом опалубки может быть сталь (листовая), алюминий, дерево (доска, фанера, главное условие — малая гигроскопичность), пластик. При необходимости материалы опалубки можно комбинировать.

Облегченным и доступным материалом для опалубки является дерево.

Если нет времени готовить опалубку, можно потратить средства и взять ее в аренду. На сегодняшний день существует множество строительных компаний, которые предоставляют такую услугу.

Как изготовить опалубку? Конструкция опалубки не очень сложна. Используйте доски толщиной 20 мм, шириной 200 мм — это оптимальные размеры. Слишком большая ширина может привести к разрушению опалубки в результате появления трещин. Перед использованием доски рекомендуется смочить. Щиты деревянных элементов опалубки плотно соединяют между собой. При этом избегайте больших щелей.

Если щель составляет в ширину до 3 мм, от нее можно избавится обильно смочив доски. Материал разбухает и щель исчезает. При ширине щели в деревянных элементах 3-10 мм рекомендуется использовать паклю, если щель более 10 мм, то ее забивают рейками. Горизонтальность и вертикальность опалубки контролируется при помощи строительного уровня. Это необходимо для ровности заливания армопояса и дальнейшего расположения на пояс плиты перекрытия. При многократном использовании деревянных щитов можно обернуть их полиэтиленовой пленкой, это также избавит от широких щелей.

Чем ровнее будет доска используемая при изготовлении деревянной опалубки, тем геометрически ровным будет армопояс.

В опалубку размещают арматуру. Идеальным вариантом считается использование четырех прутьев диаметром 12 мм или готового арматурного каркаса. Минимальными требованиями считают укладку двух стержней 12 мм. Арматурные прутья соединяют «лесенкой» с шагом 50-70 мм. По углам арматуру соединяют стальной проволокой или сваркой. Лесенка получается путем установки перемычек между двумя сплошными стержнями.

При большой нагрузке от плит используют объемную конструкцию каркаса. Для того чтобы изготовленный каркас не касался газобетонных блоков, его укладывают на куски кирпича или блоков. Перед заливкой раствора расположение каркаса проверяется по уровню. Подготовив раствор, проводят заливку армопояса. Для раствора используют 3 ведра песка, 1 ведро цемента и 5 ведер щебня. Для удобства работ используют мелкий щебень.

Если проведение работ по монтажу армопояса планируется поэтапным, то заливку проводят по принципу вертикального отсекания. То есть полностью по высоте заливается каркас до определенного места, затем проводят выставление перемычек. Материалом для перемычек может служить кирпич или газоблок.

Работа приостанавливается. Перед проведением дальнейших работ материал перемычек извлекается, застывшую залитую часть хорошо смачивают водой, так как это обеспечивает лучшее примыкание. Заливание бетона должно проводится без образования пустот, для этого арматурой проводят разравнивание поверхности.

Через 3-4 дня опалубка может демонтироваться.

На полученный армопояс укладывают плиты перекрытия. На практике применяются многопустотные плиты из тяжелых бетонов, ячеистобетонные, сборно-монолитные. Выбираются они исходя из размеров пролета и несущей способности.

Чаще всего используют многопустотные плиты ПК и ПНО, несущая способность которых составляет 800 кгс/кв.м. К достоинствам таких плит перекрытия относят высокую прочность, технологичность и полную заводскую готовность к монтажу.

Опирание плиты перекрытия на армопояс сооружения из газоблока должно составлять 250 мм. Обычное опирание составляет 120 мм.

Армопояс в проемах

Создание армопояса над проемами имеет небольшие особенности. В этом случае опирание плиты будет неполным, так как перекрытие нависает над пустотой. Для опирания плиты возводят столбы с перемычками в виде балок.

Столбы можно возвести при помощи кирпича, блоков. Каждый столб выкладывается в полтора кирпича.

Между столбами проводят возведение перемычек из железобетона. Высота балок должна составлять 1/20 длины проема. Если расстояние между столбами 2 м, то высота балок будет составлять 0,1 м. Ширина балок будет определятся, высоты из соотношения 0,1 м = 5/7. Если расстояние между опорами составляет 2 м, а высота балок — 0,1 м, то ширина железобетонных балок составляет 0,07 м. Для заливки балок используют съемную опалубку из досок.
