Поперечное армирование фундаментной плиты

Любое сооружения начинается с возведения фундамента. От его качества полностью зависит долговечность постройки, ведь фундамент — основа и опора всего дома. Поэтому к данной конструкции предъявляются особые требования. В первую очередь это прочность и надежность, устойчивость к нагрузкам и внешним воздействиям.

Очень часто фундамент состоит из бетонной плиты, которая укладывается по всей площади дома, ее толщина может быть от 10 см и больше. Такой вид фундамента хорошо подходит для строительства не очень тяжелых построек и домов, а также применяется практически для любых типов грунтов, уберегает дом от перекосов. Фундамент, который состоит из бетонной плиты, один из самых крепких и долговечных, хотя его стоимость достаточно высока.

Что такое армирование фундаментной плиты

Фундамент, который состоит из одной плиты, не слишком прочный и долговечный. А для того, чтобы его упрочить и продлить срок эксплуатации, применяют популярный метод —

армирование фундаментной плиты. Так как бетон — это такой материал, который под воздействием неравномерной нагрузки здания может давать трещины, без армирования тут не обойтись.

Безусловно, к данному процессу необходимо отнестись со всей ответственностью и тщательностью, а также соблюдать все необходимые правила и малейшие нюансы. При правильной и грамотной работе в результате можно получить прочную и довольно мощную конструкцию. Благодаря данному методу современное строительство имеет возможность возводить дома и здания любой сложности и размеров.

Армирование плитного основания — это размещение металлической решетки на верхней и нижней ее части, которые связаны между собой. Реже используют отдельные прутья, их размещают на расстоянии от 20 до 40 см, расстояние зависит от тяжести здания, чем оно больше, тем промежутки меньше. Многие специалисты советуют применять ребристые прутья диаметром 10 — 15 см.

Существует правило —

чем больше нагрузка на фундамент, тем толще должна быть арматура. Перед выполнением данных работ необходим расчет количества арматуры и проволоки, которую используют для ее вязания. Металлическая решетка или же прутья более устойчивы к нагрузкам и растяжениям, нежели бетон, поэтому обеспечат сохранность плиты и равномерно разместят нагрузку.

Существует два вида армирования фундаментной плиты: поперечное и продольное. Невозможно отдать преимущество одному из них, так как оба этих вида часто применяют одновременно, во многом их выбор зависит от направления нагрузки веса. Иногда отсутствие поперечной арматуры на фундаментной плите может вызвать разрушение всей постройки. Многие специалисты советуют применять поперечное и продольное армирование в виде единой конструкции. Благодаря этому можно избежать трещин в бетон и значительно укрепить плиту. Также перед тем как армировать и заливать плиту, нужно не забыть сделать выводы под коммуникации.

Что дает армирование плитного фундамента

• Благодаря армированию плитный фундамент становится более прочным и стойким, может выдерживать очень большие нагрузки, а это, в свою очередь, повышает надежность и долговечность всего фундамента.
• Также к еще одному преимуществу данного метода можно отнести способность арматуры давать равномерную усадку зданию, так как она имеет свойство правильно распределять нагрузку, а также предотвращает растекание стен.
• Без армирования бетонная плита может деформироваться и начать смещаться, реагировать на перепады температуры.
• Арматура дает возможность сохранить плитный фундамент при сильных морозах и значительных климатических перепадах.
• Кроме вышеперечисленного, данный процесс не только укрепляет фундамент, но и отлично помогает повысить звукоизоляцию.
• Благодаря арматуре, грунт не проседает, и конструкция остается в безопасности.

Технология армирования фундаментной плиты

Хотя армирование фундаментной плиты — не такое простое и достаточно трудоемкое дело, но при желании это можно сделать и своими руками. Для этого необходимо приложить некоторые усилия, а также придерживаться установленных правил.

Перед началом работ нужно подготовить арматуру (вначале производят расчеты по ее количеству), а также проволоки для связывания арматуры. Прутья не должны иметь ржавчины и деформации, а еще нужно знать, что армирование выполняется двумя слоями, первый монтируется в 5 см от грунта, а второй немного ниже уровня опалубки.

Для вязания прутьев лучше всего использовать специальный крюк или же пистолет для вязки арматуры, иногда для более тяжелых стен используют сварку. Не забывайте, что важно правильно зафиксировать углы, а как будет укладываться арматура — на углах, будут гнутые или прямоугольные элементы, большого значения не имеет. Арматура лучше всего подходит с поперечным сечением, то есть ребристая.

Перед началом армирования нужно подготовить все необходимые инструменты и материалы:

• металлическая ребристая арматура диаметром 12 -16 см;
• крюк для связывания прутьев;
• стальная проволока от 4 до 8 мм;
• кусачки;
• моток ниток, для начального крепления.

Этапы армирования

• Самое первое — нарезать проволоку нужных размеров, примерно около 20 см.
• Затем раскладывают прутья по всему периметру плитного фундамента, чтобы арматуру сразу можно было поставить на своем месте.
• Устанавливают прутья и возле опалубки фундамента.
• Закрепляют при помощи ниток в нижней части стоек горизонтальный прут на расстоянии 5 — 8 см от земли.
• На следующем этапе при помощи крюка связывают прутья, узел делают в виде восьмерки, крепление должно быть прочным и надежным.
• По такой же методике подвешивается и следующий горизонтальный прут.
• Также сооружают второй ряд армокаркаса.
• Два вертикальных ряда фиксируют при помощи горизонтальных перемычек, расстояние между ними допускается 1−1, 5 метра.
• Если армирование произведено правильно, выполняют укладку бетона. Бетон используют с минимальным количеством воды для большей прочности.

Нужно не забывать, что каркас из арматуры устанавливается в два ряда, крепится армокаркас к опалубке, это позволяет сетке не деформироваться и повышает прочность опалубки. Чем дальше два ряда друг от друга, тем прочность плиты больше. Также иногда используют такой способ армирования, когда прутья могут выходить наружу на 30 см и больше, этот делается с учетом заливки цоколь. Для создания каркаса из арматуры рекомендуют использовать форму прямоугольника или квадрата, сложных форм лучше избегать. Кроме этого, самым главным в армировании считается связка прутьев, так что этому моменту нужно уделять особе внимание, не экономить на материале и соблюдать все нормы.

Возможные ошибки при армировании

Неправильное армирование может стать причиной полного разрушения плиты, а также вызвать трудности при бетонировании.

• Одна из главных ошибок — это отсутствие предварительных расчетов по нагрузке на фундамент. Ведь благодаря данным расчетам и производится правильное армирование фундаментной плиты.
• Монтируя опалубку, не устраняются щели, бетон при этом вытекает, и на поверхности могут появиться неровности и трещины.
• Отсутствие между грунтом и плитой гидроизоляционного слоя, это серьезная ошибка, которая в дальнейшем требует значительных дополнительных работ.
• Прутья могут врезаться в грунт, а это способствует их быстрой коррозии.
• Несоблюдение правильного расстояния между прутьями. По правилам расстояние между ними не должно превышать 40 см, а в некоторых случаях и 20 см.
• Торцы не оснащены защитным слоем, это приводит к дальнейшей коррозии арматуры.
• Не размещаются дополнительные основания из стальной арматуры под стенами, это может создать неправильную нагрузку на фундамент.
• Размещение арматуры, которая работает на растяжение вдоль линии перелома конструкции.
• Неправильное расположение арматуры по углам.

Армирование фундаментной плиты — один из важных и главных моментов при устройстве прочного и долговечного фундамента. А для того чтобы получить ожидаемый результат, необходимо следовать всем указаниям, о которых мы вам рассказали.

Надежное армирование монолитного фундамента

Использованием исключительно одного, пусть даже качественного бетона, нельзя обеспечить надежность и долговечность конструкции. В плитном монолитном фундаменте бетон – это только строительный материал, а оптимальную прочность, способность нейтрализовать внешние воздействия от нагрузок можно только благодаря арматурному поясу.

Поэтому надежные и долговечные монолитные фундаменты, на которых часто возводят высотные бетонные здания, имеют мощное армирование, причем в данном случае часто могут применять сразу несколько различных видов арматуры в зависимости от допустимых нагрузок, структуры почвы и размеров плиты.

Какое армирование используется для монолитной плиты?

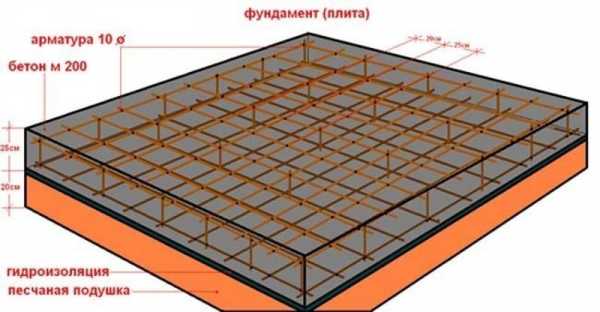

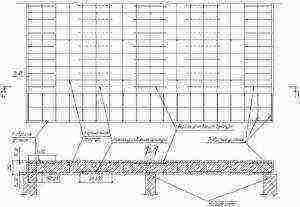

Чертеж-схема армирования монолитной плиты перекрытия

Так выглядит условно чертеж армирования монолитной плиты. Но в реальности, схема существенно отличается − она более детальная, так как нужно предусматривать множество факторов и параметров.

Учитывая размеры и массу железобетонной плиты, для армирования лучше использовать:

1. Для вертикальных поясов прутья с внешним диаметром до 10 мм.
2. Для горизонтальных поясов – до 14 мм.
3. Для перемычек подходит и 8 мм.

Если используется композитная арматура, то диаметр несущих элементов может быть и меньшим, но количество прутьев нужно увеличивать. В большинстве случаев, схема расположения арматуры предусматривает использование прутьев с диаметром до 5% от толщины самой плиты. Тогда будет достигнута максимальная эффективность конструкции при минимальных финансовых расходах.

В отличие от ленточных фундаментов, монолитная плита армируется неравномерно. В зонах с минимальной нагрузкой каркас будет ослабленным, а вот на углах здания, на пересечения несущих стен, армирование уже будет значительно мощнее, так как это зоны продавливания − максимального давления, где возникают деформационные сдвиги.

Армирование по ширине плиты

Эскиз армирования плиты перекрытия

Принимается стандартный квадратный размер плиты, где шаг арматурного каркаса будет одинаковым в любых направлениях. Для бетонных зданий армирование делают с интервалом 200−400 мм, для кирпичных зданий достаточно 200 мм, чертеж будет напоминать шахматную доску.

Для легких каркасных зданий шаг будет еще меньшим, ведь нагрузка на фундамент значительно меньшая, но тут также многое зависит от типа почвы и ее несущих способностей. Но, в соответствии с СП «Бетонные и железобетонные конструкции», максимальное расстояние между стержнями не должно составлять 1,5 толщины плиты в целом.

Что такое зоны продавливания и их влияние на армирование

Схема для расчета на продавливание плиты с равномерно распределенной поперечной арматурой

В местах, где на фундамент влияет основная нагрузка от несущих конструкций здания, возникает дополнительное напряжение. Оно влияет не только на распределение бетона, но и на степень его амортизации. Чтобы нейтрализовать влияние массы несущих конструкций, в местах соединения несущих стен и основания используется сплошной ряд армирования.

Если арматура в центре плиты имеет шаг 200 мм, то в зоне продавливания шаг будет уже 100 мм и даже меньше. В расчетах и будущей схеме армирования плиты будет указано максимально допустимое расстояние между вертикальными арматурными звеньями.

Оптимальным решением в таких случаях будет:

1. Разработка подробного проекта арматурного каркаса с указанными расстояниями между поясами.
2. Выполнение рабочей схемы армирования.
3. Вынос вертикальных стержней выше основания, чтобы соединить несущие стены и фундамент арматурным поясом, а не оставлять только бетонное соединение.

На данный момент, в соответствии с ГОСТ 5781-82, существуют следующие типы стальных арматур:

• А240 (АІ). Это гладкие прутья, больше используются для вертикального армирования, в монолитных основаниях не используются.
• А300 (АІІ). Прутья с рабочим диаметром 10-12 мм, имеют внешний периодичный профиль с кольцевыми насечками.
• А400 (АІІІ). Имеет серповидный профиль, большой рабочий диаметр и оптимальный для монолитной плиты.

Выбор арматуры для монолитного фундамента зависит от множества факторов.

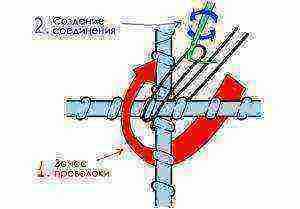

Как связывать арматурный каркас

Эскиз создания правильной связки арматуры фундамента

Некоторые чертежи уже предусматривают метод соединения, если проведен расчет допустимой нагрузки на основание. Но большинство строителей используют метод сварки или связывания. Сварку сейчас мало используют, ведь из-за длительного локального нагрева металл меняет свою структуру и слегка деформируется. А вот связывание обеспечивает достаточную гибкость. Для связывания рекомендуется использовать мягкую прочную стальную проволоку диаметром 3−4 мм, а также плоскогубцы или зажимы.

Принцип армирования монолитной плиты:

1. Сначала нужно сделать опалубку, на внутренней части за 5 см от края установить рулонную гидроизоляцию.
2. Затем установить на расстоянии до 5 см от песчано-гравийной подушки горизонтальный арматурный пояс, укрепить его колышками или уплотнителями. Арматура не должна соприкасаться с подушкой и боковыми стенками опалубки.
3. С интервалом 200−400 мм устанавливают вертикальные прутья, в нижней кромке связываются с горизонтальным поясом. С целью увеличить прочность здания, в углах армирование устанавливают чаще, дополнительно усиливают продольными прутьями.
4. Горизонтальные пояса монтируют с интервалом 15 см, но учитывают толщину плиты. В некоторых случаях дистанцию можно уменьшить, но не увеличивать. Последовательно связывают вертикали с горизонтальным поясом.
5. Выводят вертикальный слой арматуры выше залегания верхней кромки фундамента. Она затем свяжется с нижним краем несущих стен.

По окончании армирования вся конструкция заливается бетоном.

Типичный пример расчета арматурного каркаса для монолитного фундамента

Поперечный разрез плиты с размерами

Для расчета берется монолитная плита с габаритными размерами 6х6 метров, толщина плиты для частного дома 20 см. В примере будет использоваться расчет арматурного пояса в зоне сопряжения:

1. Площадь фундамента: 1,2 кв. метра.
2. Минимальная площадь арматуры 1,2*0,3% = 36 кв. см.
3. Площадь арматуры для одного горизонтального пояса с учетом интервала между поясами 100 мм составит 36/2 = 18 кв. см.

В ГОСТ 5781-82 есть весь допустимый ассортимент арматурных прутьев с их поперечным сечением и допустимой длиной. Поэтому, для данного примера целесообразно использовать 12 стержней с диаметром 14 мм каждый. Затем нужно сделать чертеж будущего каркаса, чтобы посчитать необходимое количество арматуры. Для стороны длиной 6 метров целесообразно принимать шаг горизонтального пояса 300 мм, а для вертикального – 300 мм с использованием арматуры диаметром 8 мм.

Если свести все данные в таблицы с учетом использования П-образных соединительных арматурных хомутов, тогда для армирования монолитной плиты площадью 36 кв. м придется купить и вложить 515,2 м арматуры с диаметром 12 мм и 56 м с диаметром 8 мм.

Кажущаяся простота конструкции фундаментной плиты весьма обманчива, поскольку от правильности и аккуратности выполнения всех необходимых действий зависит его надежность и долговечность. Армирование дает возможность создать для здания прочную основу и избежать значительной усадки и растрескивания стен. Ремонтировать фундамент не только сложно, но и достаточно дорого, а это значит, что лучше изначально нужно позаботиться о его качестве.

Фундаментные плиты испытывают нагрузки на изгиб не только в продольном, но и в поперечном направлении. Нередко возникают и скручивающие нагрузки. Чтобы их выдержать необходимо создание арматурного каркаса.

Прежде чем приступить к армированию фундаментной плиты, необходимо провести гидроизоляционные работы, которые выполняются при помощи битумных мастик и линокрома – современного материала, обеспечивающего защиту от воды. Также следует грамотно установить опалубку.

Армирование фундаментной плиты проводится при возведении не только горизонтальных, но и вертикальных элементов строения. Поэтому существуют следующие виды: продольное и поперечное. Какой из них выбрать определяется по направлению весовой нагрузки, но чаще всего используются оба.

Для соединения элементов арматуры специалисты не рекомендуют применять сварку, потому что при воздействии высоких температур прочность металла несколько снижается. Допускается сваривать арматуру, имеющую в маркировке букву «С». Все другие марки соединяются при помощи вязальной проволоки катушечным способом или при помощи специальных крючков. Задачей такой проволоки является фиксация элементов в проектном положении, а также недопущении смещений в процессе укладки бетона.

Стоимость фундаментной плиты выше, чем у большинства других видов оснований, потому что для его создания необходимо большое количество бетона и металлических конструкций, придающих жесткость и прочность. Армировать фундамент следует по правилам, которые изложены в нормативных документах.

Как армировать фундаментную плиту?

Прежде чем приступить к армированию, необходимы подготовительные процедуры. Арматура из стали не должна иметь жировой пленки или следов коррозии, потому что даже незначительное загрязнение уменьшают сцепление с бетоном, а это значит, что вся конструкция получится не особо прочной.

Армировать фундаментную плиту можно готовой сеткой марки Ж100 III, Ж 8А III сделанной на предприятии, либо изготавливают ее из прутков прямо на месте. Обычно используют сетку с диаметром прута в пределах 5-6 мм и сечением 15х15 мм. Если же используются отдельные прутки, что происходит значительно чаще, то их размещают с интервалом от 20 до 40 мм. Это расстояние называют шагом, и оно напрямую зависит от проекта: чем выше тяжесть здания, тем меньше промежутки.

Прежде чем начать процесс укладки арматуры на гидроизоляционный материал, расположенный на дне котлована, необходима установка распорок, которые должны иметь плоскую форму. Для них используется изделия из искусственного материала в виде кольца, рельса, а лучший вариант – специально созданные для этой цели тарельчатые фиксаторы. Высота распорок выбирается таким образом, чтобы готовый арматурный каркас при бетонировании располагался ниже верхнего уровня фундаментной плиты минимум на сантиметр, но при этом расстояние до него снизу не должно быть меньше 50 мм. Таким образом, сверху создается защитный слой, если же арматура будет возвышаться над готовой плитой, то в таких местах возможен излом.

Когда будет полностью собрана нижняя сетка, к ней привязывают соединители, для которых чаще всего используют ребристую арматуру. Они должны иметь одинаковую длину и готовятся заранее. Затем приступают к следующему этапу — созданию второй сетки, по аналогии с первой. При выполнении работ необходимо создание зазора в 50 мм между каркасом и опалубкой. На этом работы по созданию каркаса заканчиваются, остается только закрепить его надежно и приступать к заливке бетона.

Выполнить все необходимые работы профессионально и недорого могут специалисты компании «Проект». Работаем мы в Москве и Подмосковье, знаем все особенности создания фундаментных плит не только в теории, но и имеем достаточный опыт создания подобных сооружений.

Особенности поперечного армирования фундаментной плиты

При создании фундаментной плиты кроме горизонтальной арматуры нужна еще и поперечная, которая необходима для того, чтобы воспринимать усилия от продавливания и других вертикальных нагрузок. Чаще всего ее устанавливают в местах, где располагаются колонны или простенки. Отсутствие поперечной арматуры может вызвать моментальное разрушение здания. В случае если высота плиты превышает 150 мм, то в ней обязательно выполняется поперечное армирование фундаментной плиты.

Для этого вида усиления плиты чаще всего используют гладкие стержни с диаметром от 6 до 8 мм или сетка, изготовленная из плетеной или полосовой стали. Шаг между элементами не должен превышать 300 мм, а точная его величина рассчитывается в соответствии со СНиПом. Специалисты рекомендуют поперечное и вертикальное армирование фундаментной плиты выполнять в виде единого хомута, при этом продольные элементы располагают внутри единого каркаса. В этом случае реже возникают трещины в бетоне, а стержни закрепляются в нужном положении.

Основой любой конструкции — от бани до многоквартирного дома — является фундамент. И для того, чтобы он простоял долгое время, не требуя ремонта углов и не создавая опасности для постройки, его следует должным образом укрепить своими руками и сделать правильный монтаж ростверка и балок.

Армирующий каркас для плиты фундамента

Обустройство, а также армирование фундаментной плиты и армирование отмостки дома своими руками нужно использовать в двух случаях: первый – когда по проекту строительства дома расчет предусматривает оборудование цокольного этажа для дома, второй – когда оборудование и укладка основания для дома выполняется своими руками на почве имеющей большой поцент насыщения влагой.

Назначение и особенности

Фундаментная плита является залитой из бетона монолитной конструкцией. Использовать монтаж и оборудование фундамента на основе такой плиты считается одним из самых надежных типов оснований пола, сколько по параметру несущей способности, так и по устойчивости дома к внешней динамической нагрузке по грунту.

В дополнение к вышеперечисленным достоинствам, можно добавить, что оборудование и монтаж цельнобетонной плиты своими руками позволяет оптимальным образом распределить по фундаменту поперечное напряжение дома. Вследствие чего остается минимальный процент опасности образования просадок дома, из-за сезонного пучения почвы.

Виды плитных фундаментов своими руками по грунту имеют только один минимальный но существенный недостаток – высокий процент материалоемкости, так как правильное оборудование монолитной плиты, согласно требованиям СНиП и ГОСТ, требует выбрать и использовать большой процент бетона и арматуры.

Читайте также: как устроен фундамент шведская плита и в чем его плюсы?

Расчет арматуры

Учитывая расчет, что в больших объемах металлическая или стеклопластиковая арматура под фундамент заказывается в тоннах, а на армирование фундамента своими руками требуется использовать большое количество материала, вам понадобится выполнить расчет необходимой длины арматуры, ее диаметр, после чего перевести его в массу.

Для примера возьмем фундаментную плиту габаритами 980*720 сантиметров. Расчет производится по следующему алгоритму:

1. Выполняем расчет необходимого количества арматуры для поперечной укладки (учитывая шаг в 20 см) – 720/20= 36 прутьев длиною в 7.2 м: 36*7.2=259,2 метра на одну сторону каркаса, а поскольку нам нужно две стороны, мы получаем: 259,2*2= 518.4 метра.
2. Расчет арматуры продольной укладки на армопояс для фундамента пола: 980/20=49; 49*9,2=450,8; 450,8*2= 901,6 метров.
3. Общая длина арматуры, которая нам потребуется, составляет: 901,6+518,4= 1420 метров.
4. Учитывая, что один погонный метр арматуры (допустим, 16-го диаметра), равен 1.58 кг, мы получаем: 1420*1,58=2243,6 килограмм арматуры.

Вес арматуры в зависимости от диаметра

Особенности выполнения работ по армированию

Для резки арматуры на прутья необходимого диаметра вам понадобится ручная болгарка, и круг по металлу, диаметром 125, либо 250 миллиметров. Если армирование плитного фундамента выполняется посредством арматуры имеющей средний диаметр 10-12 мм, то целесообразно резать по нескольку прутьев сразу, что несколько ускорит процент подготовительных работ.

Нарезку своими руками можно выполнять поэтапно, шаг за шагом – сперва можно поперечные прутья, затем продольные. Поскольку стандартный размер цельных арматурных прутьев составляет 12 метров, то в большинстве случаев у вас будут остатки по 2-3 метра, которые можно сваривать между собой, и укладывать в центре арматурного каркаса под армирование монолитной плиты.

Учитывайте, что согласно требований СНиП и ГОСТ раскладка и оборудование подразумевает, что армирующий каркас должен быть утоплен в фундаментной плите на глубину как минимум на 5 сантиметров, поэтому прутья необходимо сваривать или резать на 10 сантиметров короче, чем соответствующие размеры плиты.

Читайте также: как делается ручная вязка арматуры для фундамента?

Соединение арматуры

Споры о том, как можно лучше соединять (скручивать или варить) виды прутьев арматуры в один каркас, наверное, не утихнут никогда. Существует два способа, которые предусмотрены стандартами СНиП и ГОСТ – сваривать каркас посредством дуговой сварки, и монтаж углов с помощью вязальной проволоки.

Процент противников первого способа доказывают, что сварка, которая дает возможность варить армопояс под плиты перекрытия, полностью жесткого, монолитного каркаса, негативно влияет на итоговые виды прочностных характеристик железобетонного фундамента.

Так как арматура под фундамент ослабевает вследствие повышенных температур, при которых происходит сваривание. При использовании вязальной проволоки шаг за шагом, этого не происходит. Плюс ко всему, композитная арматура для фундамента приобретает дополнительную эластичность, которая помогает ему лучше переносить внешние динамические нагрузки. Если вы не знаете как правильно армировать фундамент, то мы рекомендуем отдать предпочтение второму варианту в котором не используется сварка, ввиду важности вышеприведенных доводов.

Монтаж нижней части каркаса

После завершения всех подготовительных работ можно приступать к оборудованию нижней части каркаса пола по грунту. Чтобы приподнять его на требуемую высоту (5 см) можно приобрести специальное проставочное оборудование, или воспользоваться обрезками уголка, либо обычными кирпичами, подогнанными по размер углов. Подставлять их по грунту необходимо не в хаотичном порядке, а в виде дорожек, при этом, стоит учитывать, что перед заливкой плиты бетоном основной процент кирпичей будет необходимо убрать, так как они снижают проектную прочность фундаментной плиты.

Для начала укладки нижней части каркаса пола по грунту лучше всего выбрать поперечное направление, так как арматура под фундамент идущая по ширине плиты пола короче – с ней удобнее работать, а уже потом укладывать продольные прутья.

Как поперечное, так и продольное укладывание арматурного каркаса пола по грунту, выполняется с четко фиксированным шагом в 20 сантиметров.

Поперечный разрез плиты

Именно такое расстояние имеет арматура под фундамент которое нормируется стандартами СНиП и ГОСТ, и гарантирует максимальную прочность монолитной плиты пола. После укладки всех элементов каркаса арматура под фундамент соединяется вязальной проволокой.

Монтаж верхней части каркаса

Поскольку всю нагрузку на сжатие принимает на себя бетонная часть монолитного фундамента, а нагрузку на разрыв – крайние стороны углов арматурного каркаса пола, особого смысла в создании трехшарового армирования нет. По этому, верхнюю часть арматурного каркаса необходимо поднять над его нижней частью по грунту так, чтобы верхняя сетка находилась на расстоянии пяти сантиметров от поверхности дорожной фундаментной плиты.

Зная какая арматура нужна для фундамента, вам понадобится варить вертикальные арматурные прутья подходящей длины к нижней части столбчатого каркаса (ориентировочно, к каждому шестому прутку). После этого соединить их между собой горизонтальной арматурой, которая будет выполнять несущую функцию для остального столбчатого каркаса.

Далее, по той же технологии выполните укладку и соединения остальной арматуры. По завершению монтажа, удалите из под центра каркаса большую часть кирпичей, оставив лишь необходимое количество проставок по периметру углов – жесткость сетки будет держать её в нужном положении.

Заливка плиты бетоном

После того как все работы с обустройством армирующего каркаса закончились, можно приступать к заливке плиты бетоном. Не стоит экономить на его качестве, так как именно от бетона, в первую очередь будет зависеть, получит ли фундаментная плита необходимые прочностные характеристики. Согласно требованиям СНиП и ГОСТ, для заливки должен использоваться бетон марки М250, либо М300.

Расчет сколько необходимо требуемого объема бетона выполняется по формуле: А*Б*С, в которой: А – длина плиты, Б – ширина, С – её высота. Бетон лучше всего заказывать на заводе с доставкой, так как рекомендуется осуществлять в короткий временной промежуток, поскольку заливание свежего бетона на уже затвердевший участок чревато образованием микротрещин, негативно влияющих на итоговую прочность плиты.

Читайте также: этапы и правила укладки фундаментных блоков.

Нюансы армирования фундаментной плиты (видео)

Основные ошибки при армировании фундаментной плиты

Если в процессе выполнения работ по обустройству фундаментной плиты вы усомнились в квалификации привлеченных специалистов, либо вами принято решение делать всё собственноручно, а человек, который мог бы оценить итоговый результат на предмет соответствия стандартам технологии, отсутствует, очень важно обращать внимание на недопущение следующих распространенных ошибок:

1. Пренебрежение уплотнительной подушкой. Категорически воспрещается заливать бетон сразу же, после создания котлована, на неподготовленную почву. Отсутствие хорошо утрамбованной подсыпной подушки, созданной из смеси песка и мелкофракционного щебня, пагубно сказывается на прочности конструкции балок, столбчатого основания и ростверка.
2. Неравномерный шаг вертикальных перемычек при армировании фундаментной плиты или ростверка столбчатого фундамента. Расстояние, принятое согласно нормам СНиП и ГОСТ, составляет 40 сантиметров по нормальному грунту, и 20 сантиметров для проблемных грунтов склонных к движениям и пучения.
3. При выполнении работ по армированию плиты столбчатого фундамента или ростверка также часто встречается ситуация, когда строители не придерживаются необходимой глубины залегания арматурного каркаса в стенках бетонной плиты, вследствие чего темпы коррозии арматуры увеличиваются, и она быстро ржавеет от углов.
4. Неправильное соединение армирующего каркаса у углов плиты ростверка столбчатого основания и в местах приямков, вследствие которого каркас не приобретает процент необходимых прочностных характеристик (правильно и неправильное соединение демонстрирует схема 1.2).
5. Отсутствие гидроизоляции углов, без которой будет происходить ускоренное вымывание бетона грунтовыми водами.
6. После выполнения всех работ по строительству плиты, залитую конструкцию очень часто не покрывают полиэтиленовой пленкой, что крайне необходимо, так как такая пленка способствует удержанию цементного молочка внутри бетона.
7. Нарушение целостности опалубки. Если в материалах, использующихся для создания опалубки, есть трещины, то после заливки плиты, раствор может вытекать в них, вследствие чего плита будет иметь неровную поверхность.
8. Для поднятия арматурного каркаса на необходимую высоту над предварительной плитой используются деревянные бруски. Для подставочных элементов необходимо использовать специальные железные основания, либо, на крайний случай, кирпичи.

beton-stroyka.ru

Калькулятор расчёта минимальной толщины прутьев для основного армирования плитного фундамента

Фундамент в виде монолитной плиты – это отличное решение, если состояние грунтов на участке строительства не позволяет применить наиболее распространенную ленточную схему. Равномерное распределение нагрузки на большой площади открывает возможности строительства основания без заглубления ниже уровня промерзания грунта, и при этом воздействия сил морозного пучения будут зданию не страшны. Вся система получается как бы «плавающей», повторяющей вертикальные сезонные подвижки грунта.

Калькулятор расчёта минимальной толщины прутьев для основного армирования плитного фундамента

Содержание статьи

Цены на арматуру

арматура

Понятно, что сама фундаментная плита будет испытывать весьма значительные разнонаправленные нагрузки, и ее целостность и надежность напрямую зависят от правильного армирования. Ниже расположен калькулятор расчёта минимальной толщины прутьев для основного армирования плитного фундамента – он поможет в вопросах предварительного планирования и самостоятельного составления проекта основания.

Несколько необходимых пояснений по проведению расчета приведены в соответствующем разделе публикации.

Калькулятор расчёта минимальной толщины прутьев для основного армирования плитного фундамента.

Перейти к расчётам

Краткие пояснения по порядку расчета

Расчет – несложен, и базируется на установленном СНиП нормативе, что суммарная площадь сечения арматурного пояса не должна быть менее 0,3% от площади сечения железобетонной конструкции.

• Предполагается, что пользователь знает линейные параметры будущей фундаментной плиты, определился с ее планируемой толщиной.

Как определить оптимальную толщину монолитной фундаментной плиты?

Этот размер подчиняется определенным правилам и зависит от множества исходных параметров. Провести самостоятельное вычисление оптимальной толщины фундамента-плиты поможет калькулятор, к которому ведет указанная ссылка.

• Армирование плиты осуществляется решетчатыми конструкциями с квадратными ячейками, увязываемых из арматурных прутьев класса A-III диаметром от 10 мм и выше. При этом если длина конструкции (стороны плиты) превышает 3 метра, то минимальный диаметр принимается не ниже 12 мм.
• При толщинах плиты 150 мм и меньше армирование осуществляется в один ярус, расположенный по центру. Если толщина больше (а так обычно и бывает) монтируется два яруса, с тем расчетом, чтобы каждый из них располагался не ближе 30, а лучше — 50 мм от верхнего или нижнего края плиты – чтобы тем самым образовался слой бетона, защищающий стальную арматуру от коррозии.
• Шаг расположения прутьев при увязке каркаса обычно лежит в диапазоне 200 ÷ 300 мм, с возможным варьированием, но и с соблюдением правила, что он в любом случае не должен превысить 1,5 толщины плиты.
• Так как ячейки армирующей решетки имеют квадратную форму, расчет может проводиться по любой из сторон фундаментной плиты.
• Калькулятор позволит проанализировать, какой диаметр арматуры будет выгоднее использовать – можно, варьируя шаг в допустимом диапазоне, отследить, как при этом изменяется и минимальный диаметр прута.

Как рассчитывается и возводится монолитный плитный фундамент?

Если у посетителя есть заинтересованность в самостоятельном обустройстве плитного фундамента, то ему стоит получить расширенную информацию из соответствующей публикации нашего портала.

stroyday.ru

Армирование фундаментной плиты

Бетон является непластичным видом строительного материала. Когда происходит процесс застывания бетонной массы, одна сторона бетона является зоной сжатия, а другая – зоной растяжения. Для того чтобы предотвратить образование в бетонном фундаменте трещин, основание армируется.

Арматура, применяемая в фундаментных плитах должна быть устойчива к растяжению, что обеспечит сохранность фундамента при неравномерном размещении нагрузок, а также в сильные морозы.

Технология армирования плит

Армирование фундаментных плит представляет собой применение стальной арматуры для создания каркаса, которую необходимо расположить внутрь конструкции из бетона. Устойчивость применяемой арматуры к растяжению (в отличие от самого бетона) обеспечивает сохранность основы фундамента в случаях морозных пучений, неравномерных размещений нагрузок и так далее.

Армируются плиты фундамента по следующей технологии:

Для армирования фундаментной плиты необходимо по периметру сделать опалубку, которая будет являться очертаниями будущего строения.

1. Для начала на участке производят разметку под будущий фундамент, закрепляя главные элементы основ фундамента при помощи натянутого шнура или колышков.
2. Далее вырывается котлован, по ходу работы проверяя точность горизонтального положения подошвы при помощи водяного уровня или нивелира.
3. Под фундамент устраивают подушку из гравия и песка, утрамбовывают ее и укрывают слоем гидроизоляции.
4. Поверх песчано-гравийной подушки происходит укладывание монолитной плиты толщиной в 10 сантиметров, чтобы обеспечить качественное выполнение работы по гидроизоляции.
5. Когда произойдет процесс застывания бетонной плиты, настилается слой гидроизоляции, используя экструдированный пенополистирол.
6. После того как будет выложен слой из песчаной подушки, из бетона и гидроизоляции, необходимо установить каркас арматуры. В процесс армирования плит входит сначала создание двух сеток с диаметром клеток в 20х20 сантиметров, которые связываются из армированных прутьев. Одна готовая сетка располагается на нижнем слое гидроизоляции, а другая – в пяти сантиметрах от верхней фундаментной плоскости.
7. Армирование монолитных плит предполагает создание опалубки по периметру плиты. Опалубка должна точно передавать основу очертания будущего строения (дома). Каркасные щиты прикрепляются к вертикально стоящим стойкам, которые забиваются в землю по внешней стороне фундамента. Стены этих деревянных щитов покрывают при помощи картона. Это необходимо для удержания воды в бетонном растворе. После этого нужно бетон, который залили в опалубку, утрамбовать.
8. После того как бетон будет залит, должно пройти примерно 2 недели (10-14 дней). За это время бетон успеет застыть, и только после отведенного времени можно будет убрать опалубку.
9. По внешней стороне фундамента формируются фундаментные коньки.

Материалы и инструменты

Для того чтобы осуществить данную работу, потребуются необходимые строительные материалы. Исходя из технологии выполнения плитного фундамента, можно составить целый список необходимого.

Щиты разборной деревянной опалубки: а – для фундаментов, стен, колонн, плит, перекрытий, б – для ленточных фундаментов, балок, прогонов и ригелей рам; 1 – палуба, 2 – сшивная планка.

1. Для разметки потребуется шнур и колышки.
2. Чтобы вырыть котлован, придется вооружиться лопатой или экскаватором.
3. Для ровности работы потребуется применять водный уровень.
4. Для создания фундамента нужно использовать гравий, песок, гидроизоляцию, бетон.
5. В работе обязательно понадобится арматурная сетка (арматура).
6. Для создания опалубки потребуются деревянные щиты, картон.
7. Помимо всего, потребуются и другие материалы.
8. Нельзя забывать и о том, что нужны будут и инструменты, и другие подручные средства.

Основные требования

Фундамент будущего строительства должен в обязательном порядке соответствовать грунту, на котором он будет расположен, и должен учитывать нагрузку строения. К примеру, если построенное здание не предусматривает возведение цокольного этажа, подвала, но грунт очень сильно насыщен водой, то целесообразным является возведение монолитных плит. Она делается из бетона с обязательным армированием плитного фундамента. Именно тогда полученная конструкция будет в силах выдерживать очень большие нагрузки, а возведенная плоскость не будет деформироваться.

Получившийся фундамент будет отличной платформой. Это лучший вариант в строительстве дома, хоть и очень дорогой.

Арматура для плитного фундамента нужна для того, чтобы придать прочность бетону, превращая его тем самым в железобетон. Если правильно выполнить все этапы работы, то в итоге получается надежная и мощная конструкция. Полученный при помощи данной методики фундамент способен не только удержать возведенную конструкцию любой нагрузки, но и не подвержен просадкам грунта.

Создание фундаментной плиты

1. Устройство опалубки.

Чтобы создать плиту фундамента, необходимо в первую очередь создать опалубку. Для этого нужно деревянные доски закрепить в грунте самым прочным образом. Их необходимо установить таким образом, чтобы они могли в дальнейшем выполнять роль по измерению уровня высоты. Это потребуется, когда нужно будет заливать бетон. Доски будут служить показателем росного растекания бетонной жидкости. Для правильной установки опалубки необходимо применять нивелир или водяной уровень шлангового типа. Чтобы установить толстую фундаментную плиту, необходимо будет вырыть яму. Очень большой котлован не понадобится. Чаще всего снимается самый верхний слой земли с растительностью, а вместо него засыпается гравий (или щебень), чтобы защитить фундаментные плиты от капиллярного втягивания. Подготовленный слой накрывается плотным пенопластом, который будет играть роль гидроизоляции.

2. Подготовка арматуры.

В том случае если грунт слабый, то он не выдержит больших нагрузок, для этого следует укрепить его стальными стержнями или арматурным каркасом.

Перед армированием плит фундамента осуществляется подготовительный процесс. В тех вариантах, когда в строительном месте грунт с высокой несущей способностью, связь плит с фундаментом осуществляется при помощи конструктивного армирования. Когда грунт слабый, то он не сможет выдержать высоких нагрузок, для этого требуется его укрепление при помощи стальных стержней или арматурного каркаса. Важно заметить, что используемая стальная арматура в обязательном порядке должна быть чистой, на ней не должно быть коррозии, жировой пленки, так как все это снижает ее сцепление с бетоном, отсюда возникает нарушение прочности всей конструкции.

3. Армирование плиты.

Стальные решетки размещаются в верхних и нижних частях плит фундамента. Допускается использование сеток с сечением 15х15 мм и диаметром прута в 5-6 мм. Для начала на гидроизоляции, размещенной на дне котлована, устанавливают плоские распорки. Их высота должна быть достаточной для размещения на них каркаса арматуры (арматура не должна выступать над бетоном, она должна погрузиться в него, чтобы создать защитный слой). Стоит знать, что армированная решетка не укладывается просто на грунт. На нижних распорках устанавливается первый слой решеток. Затем по краям плит устанавливается армированный каркас. Потом выполняются распорки, чтобы установить верхний ряд. После того как будет залит бетон, металлические стержни не должны оказаться на поверхности фундамента.

4. Заземление фундамента.

Схема заземления фундамента

В процессе армирования фундаментной плиты часто возникает необходимость заземления фундамента. Это своего рода замкнутое кольцо, сделанное из стальной оцинкованной ленты. Оно выстраивается на краю фундаментной плиты или по внешней стороне. Делать это нужно следующим образом. Шины колец выводятся и загибаются в углах, в которых будут располагаться дождевые трубы, там же подключают громоотвод. Такая же шина выводится и в тех местах, где планируется подключение электричества. Именно через нее потом проводят заземление металлических деталей, которые находятся в доме (электропроводка, водопровод, ванная и прочее).

Армирование фундаментных плит позволяет получать в итоге очень прочную основу для строения. Это надежный, долговечный фундамент, который рассчитан на долгое эксплуатирование построенного здания. Армирование помогает предотвратить растекание стен, сильную усадку. Важно знать и учитывать тот факт, что реконструкция фундамента обойдется в большую сумму, именно поэтому лучше всего на моменте строительства выполнить качественный и достойный фундамент.

Армирование конструкции

Новые современные постройки отличает разнообразная архитектурная схема планирования. В них часто преобладают нерегулярные вертикальные элементы, разноэтажность и прочие популярные тенденции в строительстве. Все это в конечном итоге создает неравномерность нагрузки на фундамент постройки. Именно поэтому целесообразным является применение именно сплошных фундаментных плит, выполненных из монолитного железобетона. Плитные фундаменты выполняются из коробчатых, ребристых, плоских железобетонных плит. Наибольшей популярностью в применении считаются плоские фундаментные плиты. Их отличает простота конструкции, технологичность конструкции.

Схема армированной фундаментной плиты с несущими стенами

Армирование фундаментных плит проводят при помощи сварных сеток или каркаса, применяют вязаные сетки и каркасы, выполненные из отдельных стержней. Все это является очень трудоемким процессом, поэтому используется на строительных объектах только в тех случаях, когда нет другого варианта работы.

Хорошей перспективой обладает армирование при помощи тяжелых сеток или каркасов, состоящих из отдельных стержней, которые стыкуются без применения сварки. Унифицированные сварные сетки рекомендуют использовать только с арматурой, укладываемой не больше чем в четырех плоскостях, также она должна быть одного направления. В каждой плоскости сетку нужно укладывать без применения нахлеста так, чтобы арматура в соседней плоскости была перпендикулярно нерабочему направлению арматуры. Рабочие стержни стыкуют без использования сварки внахлест.

Важно учитывать, что вся площадь рабочей арматуры не должна превышать половины площади сеток арматуры этого направления.

Находящиеся поверх фундамента сетки необходимо укладывать на подставки вязаных каркасов, которые устанавливают в вертикальном направлении или под углом относительно друг к другу. Допустимо применение соединительных элементов металлического профиля.

В зависимости от того, какой жесткости должна быть верхняя арматура фундамента, и определяется расстояние, оставленное между подставками. Также воздействие осуществляет собственный вес арматуры, вес рабочих и масса бетона.

o-cemente.info

схема и чертеж для плитного фундамента

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость устройства опалубки

    Как сделать гидроизоляцию цоколя

• Цоколь

fundamentaya.ru

Армирование фундаментной плиты – схема, изготовление и монтаж каркаса

Бетонная плита, расположенная в основании дома, принимает на себя неравномерные нагрузки. Места расположения несущих стен или колонн подвергаются большему давлению, нежели на свободные от нагрузок участки. В результате, кроме сжимающих усилий, с которыми великолепно справляется бетонная глыба, появляются разрушающие монолит изгибающие моменты. Справиться с ними помогает армирование фундаментной плиты. Установленные в бетонном теле металлические сетки или каркасы принимают на себя опасные для искусственного камня нагрузки, равномерно распределяя их по всей площади фундамента.

Схема армирования

Монолитные железобетонные плиты считаются одними из самых надежных фундаментов. Их недостатком является высокая себестоимость конструкции, но довольно часто именно плиты становятся единственно возможным вариантом устройства подземной части дома.

Следует сразу же оговориться, что количество, диаметр и шаг арматурных стержней в верхней и нижней сетке определяется согласно произведенным расчетам. В них учитываются постоянные и временные нагрузки, грунтовые условия и другие не менее важные факторы. Кроме того, принимаются во внимание зоны продавливания. Здесь выполняется дополнительное усиление каркаса. Шаг стержней под несущими стенами рекомендуется уменьшать в два раза от аналогичного размера в основных сетках.

Армирование фундаментной плиты толщиной до 150мм допускается выполнять одной сеткой. В более массивные конструкции укладывают каркасы.

Сетка состоит из продольных и поперечных металлических прутьев. Отсутствие тех или иных неминуемо приводит к разрушению бетонного монолита. Шаг арматурных стержней в основных ячейках принимают, как правило, 150-200мм, хотя при малых расчетных нагрузках он может увеличиваться и до 400мм. Существует правило, устанавливающее минимальное расстояние от одного металлического прута до другого. Оно не может превышать толщину фундаментной плиты более чем в полтора раза.

Верхние и нижние арматурные сетки смогут взаимно работать только в том случае, если они будут объединены вертикальными стержнями, которые устанавливают в каждой ячейке или через одну. Для жесткости, на торцах плиты требуется закладывать еще и связанные с каркасом П-образные стержни. Их длина в расправленном состоянии должна составлять не менее удвоенной толщины плиты.

Для сопряжения с монолитными подвальными стенами или цоколем, в местах их стыковки с фундаментной плитой монтируют арматурные выпуски. В зоне расположения основного каркаса их загибают и фиксируют к элементам сеток.

Варианты изготовления каркасов

Для фундаментных плит используются арматурные стержни периодического профиля. Их диаметр принимается, исходя из предварительных расчетов. Как правило, он составляет 8-16мм.

Формирование сеток производится путем фиксации металлических прутков между собой. Существует два способа:

• вязка – с помощью тонкой, податливой проволоки или специальных пластиковых хомутов;
• сварка – быстрый, но менее надежный вариант.

В первом случае выполняется довольно кропотливая работа. Для удобства вязки стержней пользуются специальными приспособлениями (крюками, пистолетами) или плоскогубцами. Проволочное соединение не нарушает структуру металла и дает некоторую свободу при возможном смещении стержней. Сварное крепление является жестким, поэтому при случайных подвижках могут происходить сколы. Кроме того, именно в местах сварки арматура чаще всего начинает ржаветь.

Недостаточно длинные прутья наращивают, укладывая соседние элементы внахлест, размер которого принимают в 40 раз больше диаметра стержней. Стыки размещают вразбежку.

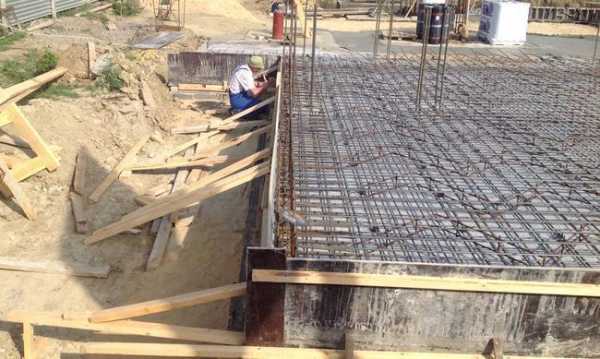

Монтаж каркаса

Нижнюю сетку монтируют на пластиковые фиксаторы, расставленные по всей площади основания. С их помощью обеспечивается образование защитного бетонного слоя толщиной 20-30мм. Именно он предохраняет арматуру от коррозии.

Для удобства укладки верхней сетки устанавливают подставки. Это могут быть деревянные бруски, кирпичи или арматурные «пауки» или «лягушки». Важно, чтобы они были одинаковыми по высоте. Количество опор выбирается с учетом предотвращения горизонтальных прогибов сетки. Верхняя отметка арматурных стержней должна располагаться ниже уровня бетонной плиты на 30-50мм. Данное требование связано с образованием защитного слоя.

На последнем этапе армирования плитного фундамента выполняют установку и крепление вертикальных стержней. После этого деревянные и кирпичные подставки убирают. «Пауки» и «лягушки» могут оставаться в каркасной конструкции в качестве конструктивных распорок.

Напоследок необходимо напомнить о том, что неправильное армирование фундаментной плиты вполне может привести к разрушению бетонного монолита. Поэтому к работам следует подойти ответственно. В этом вопросе экономия или игнорирование технологии вряд ли будут оправданными.

semidelov.ru

Расчет фундаментной плиты, армирование и устройство плитного фундамента

Монолитная фундаментная плита – это плита из бетона с арматурным укреплением. Правильный расчет фундаментной плиты является основой крепкого и прочного дома. Этот тип фундамента в основном применяют при строительстве не особо тяжелых зданий на размываемых грунтах. Чтобы правильно провести расчет фундаментной плиты, нужно определить вид и качество грунта в том месте, где будет строиться дом.

Что учесть при расчете фундаментной плиты

Защитить от продавливания и обеспечить прочность основания поможет расчет фундаментной плиты. Устройство плитного фундамента требует правильного расчета для того, чтобы узнать марку и класс бетона, количество арматуры внутри плиты. При проектировке здания на плиту опирают либо колонны, либо стены. Именно поэтому для каждого отдельно взятого объекта расчёты индивидуальны.

Итак, чтобы провести армирование фундаментной плиты, нужно учесть, что расчет монолитной плиты – это вычисление размеров основания и установление количества материалов для изготовления фундамента. Преимущества монолитного фундамента в том, что площадь покрытия грунта достаточно велика.

Устройство плитного фундамента имеет некоторые особенности, которые стоит учесть: промежуток между сетками арматуры, толщину бетонного слоя и толщину арматуры.

Самый простой способ рассчитать толщину плитного фундамента – это суммировать все показатели. От состава грунта зависит конечный результат и решение, какую схему армирования выбрать. Путем несложных подсчетов получается, что минимальная толщина фундамента должна быть приблизительно 60 см.

Этот показатель неокончательный и зависит от веса будущей постройки и характеристик грунта. Конкретные показатели можно вычислить путем точного расчета, который лучше доверить профессиональным строителям.

Основные расчёты

Узнать, что такое фундамент, плита своими руками можно самостоятельно, как и научиться проводить расчеты фундамента.

Первым делом необходимо рассчитать нагрузку всего строения на фундамент. Кроме постоянных нагрузок, учесть нужно и временные, такие как погодные условия. К постоянным нагрузкам относится вес здания и его эксплуатационные характеристики: количество жильцов, мебели и других предметов, которые будут постоянно проживать и находиться в доме.

Начинается расчет монолитной плиты с определения площади опоры. Стоит учесть, какие строительные материалы планируют использовать при возведении фундамента и самого дома. Зная, что такое фундамент, плита своими руками вполне реальный процесс для непрофессиональных строителей. Но, возводя дом самостоятельно, нужно иметь хотя бы приблизительные расчеты.

Такие расчёты можно производить даже вручную. Для этого нужно определить вес будущего дома, который включает в себя такие элементы, как фундаментальные плиты, стены, потолок, цоколь, крыша, пол и наличие лестниц.

Зная данные удельного веса стройматериалов для возведения всех этих элементов, можно рассчитать примерный вес строения и округлить сумму, которая вышла в большую сторону.

Нагрузка на грунт рассчитывается с помощью показателей веса фундамента и самого дома. Размер и вес фундамента напрямую зависят от типа постройки.

Итак, подводя итог, можно выделить такие основные направления расчета:

1. Рассчитывается нагрузка на фундамент.
2. Примерный вес здания.
3. Нагрузка на грунт.
4. Расчёт на продавливание.

Армирование плитного фундамента

Плитный фундамент – это лучший выбор для слабого грунта. Такой тип фундамента имеет свои преимущества: защищает стены от микротрещин, от грызунов и насекомых и не требует больших денежных вложений.

Слой утрамбованного щебня или песка называют подушкой или основой для фундамента. Устройство плитного фундамента предусматривает укладку арматуры и заливку бетона.

Армирование фундаментной плиты осуществляется с помощью обычной арматуры любого класса. Фундаментная плита может эффективно служить и защищать грунт, если проводить армирование в два ряда.

В этом случае она будет полноценно выполнять свои функции — не даст стенам строения разрушаться и предотвратит изменения в грунте. Таким образом, устройство плитного фундамента имеет следующую схему: так называемая подушка (песок либо щебень), армирование и сама плита.

Ошибки, которые допускаются при армировании фундамента

Армирование новичками в строительном деле влечет за собой возможные допущения различных ошибок и недочетов. Это может привести к негативным последствиям, поэтому рассмотрим самые распространенные ошибки:

• Отсутствие полиэтиленовой пленки. Этой пленкой после заливки обязательно покрывать конструкцию, иначе цемент может вытечь.
• Не утрамбовывается перед заливкой подушка или же подушка вообще не выполняется, что ведет к деформации фундамента.
• Не устраняются щели при устройстве опалубки.
• Отсутствие слоя гидроизоляции.
• Не устанавливается защитный слой в торцы плитного фундамента.

Если не допускать таких ошибок и подойти к процессу ответственно, то вполне реально уложить фундамент самостоятельно. Главное в этом деле качественная подготовка и точные расчеты.

funddom.ru

Армирование монолитной фундаментной плиты | Ремонтируем и строим

27.04.2018, Опубликовано в рубрике:&nbspФундамент

Один из самых надежных фундаментов – монолитный в виде бетонной плиты – заливается в предварительно выкопанный котлован. Его еще называют «плавающим» из-за способности повторять движения грунта без нанесения ущерба зданию. Под такую основу делают подушку из песка, гранита, укрывают ее гидроизоляцией. Следующим этапом является обязательный элемент, без которого плита попросту треснет – армирование двумя поясами (каркасами) в виде сеток из стальных прутьев в верхней и нижней ее части.
Нагрузка на монолитную цельную бетонную плиту направлена сверху вниз, она распределена равномерно по всей бетонной заливке. Без правильного армирования бетонная плита треснет, не выдержав движений грунта и веса здания.
Основное нагрузочное усилие приходится на слои арматуры. Она обеспечивает плите высокие показатели прочности на растяжения и сжатие. Правильно армированная плита будет иметь некоторый уровень эластичности и не треснет ни от движений грунта, ни от тяжести находящегося на ней строения.
Для фундамента в виде монолитной бетонной плиты рекомендуют два армированных пояса. Арматура выступает связующим звеном в любых железобетонных конструкциях. Она усиливает бетонную конструкцию, а также экономит раствор, которого требуется меньше при наличии арматурных поясов в плите.

Для армирования нужны такие материалы и оборудование:
арматурные прутья. Они должны иметь ребристую поверхность. Такая поверхность надежно сцепляется с бетоном. Наиболее надежные стальные, используются также и полимерные, но они не рекомендуются для плавающего фундамента. Для армирования цельной плиты выбираются стальные штыри диаметром 10 мм и больше.
Важно учитывать нагрузки на почву: монолитное основание должно иметь некоторую степень эластичности. Для слабых, рыхлых грунтов с высокой степенью подвижности применяют арматурные штыри от 12 мм. Для фундамента на устойчивых грунтах подойдут стержни сечением 10 мм;
мягкая проволока для вязки;
подставки. Они приподнимают армированные пояса на необходимую высоту при заливке бетона. В плиту обычно закладывают каркас из двух поясов арматуры, но для сложных условий и толстых оснований используют усиленное армирование еще одной сеткой в верхней трети бетонной плиты.
Требования к прутьям: они должны быть цельные, ребристые, чистые не поврежденные ржавчиной, не смазанные солидолом и другими веществами. В противном случае, раствор будет отставать от них, в нем образуются трещины.

Правила армирования
Пояса создаются на равномерном расстоянии снизу и вверху внутри заливки. Используют прутки диаметром 8–14 мм при толщине основания в 150 мм. Соотношение размера сечения стержня к толщине фундамента составляет 5%. Если основание испытывает серьезные нагрузки, берут прутья диаметром в 12–16 мм.
Если плита имеет в толщину от 150 мм и больше – два армированных каркаса обязательны. Параметры ячеек не должны превышать 200х200 мм и не быть меньше 150х150 мм для обычного основания толщиной 150-200 м.
Применяются арматурные штыри одинакового сечения. Для усиления поясов иногда используют стержни длиной 400–15000 мм.

Арматурные сетки располагают строго без перекосов в середине бетонной плиты. Защитный слой раствора от опалубки до поверхности стержней должен составлять 1,5–2 см, некоторые строители рекомендуют 5 см.

В сетке прутья должны образовать цельную конструкцию без каких-либо разрывов.При недостаточности длины прутьев подвязывают дополнительные стержни с нахлестом и связывают их вязальной проволокой. Причем вязку делают в нескольких местах или сплошной по всей длине соединения. Рекомендованная длина для нахлеста — не меньше 40 диаметров самых стержней. Например, при армировании прутьями с сечением в 10 мм, соединение нахлестом делают протяжностью в 400 мм.

Стыки располагают в шахматными квадратами в разбежку. Границы верхнего и нижнего поясов соединяются П-образными усилительными прутьями, это необязательно, но рекомендовано, так как придаст цельности и прочности конструкции.

Плавающее основание держит весь спектр нагрузок на сжатие, скручивание и др. Нижняя его часть больше подвержена растягиванию, верхняя – сжатию, поэтому важнее нижняя арматурная сетка.

Расчет арматуры
Существует простая методика расчета требуемого количества прутьев арматуры. Рассмотрим ее на примере плиты 8х8. Наиболее часто используются стержни сечением в 10 мм. Обычно арматурная сетка выкладывается с шагом 200 мм. Имея указанные параметры, рассчитывают необходимое количество арматуры.

Показатель ширины будущей бетонной заливки делится на ширину шага в метрах. К получившейся цифре добавляют 1 прут: 8/0,2+1=41. Чтобы образовалась сетка штыри, укладывают также и перпендикулярно, следовательно, полученная цифра умножается на два: 41х2=82.

В плавающем фундаменте должно быть как минимум два армированных пояса, поэтому полученная цифра умножается на два и получается 164 стержня. Стандартный арматурный прут имеет длину в 6 м. Если перевести количество прутьев в метры, то получится: 164х6=984 м.

Подобным способом вычисляют количество соединительных прутьев между слоями арматуры. Такие соединяющие штыри располагаются вертикально в точках пересечения горизонтальных прутьев арматуры. Количество этих точек легко определить, если количество штырей умножить на тот же показатель: 41х41=1681.

Нижний арматурный пояс укладывают в 5 см от основания плиты. Толщина монолитной бетонной заливки составляет 200 мм. Зная эти цифры легко определить длину соединяющего стержня: она составляет 0,1 м. Исходя из указанных цифр, определяем количество материала в метрах для всех соединений: 0,1х1681=168,1 м.

Для проведения всех строительных работ по армированию плиты необходимо: 984+168,1=1152,1 м арматурных стержней.

Для расчета нагрузок иногда нужно знать и вес арматуры в фундаменте. Обычно при покупке прутьев указывается их вес. Один стержень имеет вес в среднем 0, 66 кг. Для нашего примера вес арматурных прутьев составит: 0,66х1152,1=760 кг.

Процесс армирования
Армирование монолитной плиты делается, когда уже готовый котлован, сделана подушка, уложена гидроизоляция и сооружена опалубка.

Этапы:

Сначала рассчитываются параметры сетки арматуры, определяется размер ее ячеек. Далее, она собирается из прутьев уже на месте внутри подготовленного котлована. Чем массивнее здание, тем меньше размер ячеек. Наиболее часто используют ячейки с расстоянием прутьев в диапазоне 200–400 мм, но не меньше 150 мм.
Собирают сетку просто: прутья укладываются один на другой на подставки, чтобы образовался каркас с ровными ячейками.собранная арматурная сетка в опалубке

Далее, прутья связывают. Для вязки потребуются пассатижи, вязальные крючки, вязальная проволока.Вязка артматуры
Стержни в процессе вязания соединяют нахлестом друг к другу. Стык обвязывается в трех местах. Существует несколько способов вязки арматуры. Самый популярный следующий. Отрезок мягкой проволоки в 30 см складывается вдвое, так чтобы один конец образовал петлю. Проволока накладывается на перекресток из прутьев наискосок. Свободные концы протягиваются в петлю и закручиваются вязальным крючком. Узел должен быть достаточно тугим, чтобы прутья не ездили. Проволоку обматывают с трех сторон: в нижней части вертикального штыря, затем по краям (справа и слева) горизонтального стержня.

Для того чтобы узел лучше держался, используют пассатижи и крючки для вязки. Следует отметить, что слишком тугой узел также не рекомендуется: проволока может лопнуть. Существует также и автоматическое оборудование для вязки, но многие строители выбирают именно ручной способ.

Есть специальная вязальная проволока, но можно использовать также и обычную стальную проволоку диаметром 0,5—1,2 мм.Пример вязки

После сборки первого пояса к нему прикручивают вязальной проволокой вертикальные соединители из арматурных штырей. Их готовят предварительно и они должны быть одинаковыми по высоте. Для них используют те же арматурные прутья или прутья меньше диаметром, например, сечением в 8 мм.
К соединителям прикручивается проволокой вторая сетка арматуры. Делать это легче, так как не нужно выставлять размер ячеек: вторая сетка автоматически полностью повторяет параметры первой.
Армированная сетка не должна прикасаться к грунту или лежать на гидроизоляции. Ее обязательно укладывают на специальные подставки. Для этого пригодны как самодельные, так и уже готовые заводские. Одним из их видов являются специальные фиксаторы тарельчатой формы.

Слой раствора до сетки арматуры снизу делают не менее 50 мм, в некоторых случаях, 15–20 см – это зависит от толщины плиты. Собирают каркасы внутри готовой и установленной опалубки так, чтобы и по бокам от ее стенок к прутьям был зазор такой же толщины. Прутья должны полностью покрываться бетоном.Готовое армирование

Последний этап – заливка бетоном. Перед ней нужно проверить устойчивость каркаса: прутья не должны ездить и смещаться в стороны во время заливания
бетона.

jdis.co
