Перемычки своими руками

При строительстве дома можно использовать перемычки как заводского, так и собственного изготовления. На первый взгляд использование заводских изделий кажется более удобным и надежным: Вы заказали – Вам доставили, к тому же качество контролируется на заводе.

На самом же деле сделать перемычки самостоятельно совсем не трудно, а экономия при этом значительная – нужно заплатить только за материалы, а они, как известно, дешевле готового продукта. О том, как самому изготовить перемычки, и пойдет речь ниже.

Для начала рассмотрим основные виды перемычек и случаи их использования:

  • несущие перемычки – балки усиленные (б/у) – используются для восприятия нагрузок от плит перекрытия;
  • ненесущие – балки (б) – воспринимают только нагрузку от кладки стены над проемом;
  • карандаши – тонкие ненесущие перемычки, которые используются в дверных проемах межкомнатных перегородок толщиной 120 мм;
  • прогоны – несущие перемычки больших размеров;
  • ригеля – прогоны с полкой, которая является основой для упора вышестоящий конструкций.

Наиболее распространенными являются несущие и ненесущие перемычки, которые используются для оконных и дверных проемов. Технологию их изготовления и рассмотрим далее.

Перемычки для оконных и дверных проемов своими руками

Итак, перед тем, как приступить к изготовлению перемычек, нужно определить их вид. Для небольших домов с облегченной конструкцией крыши можно использовать ненесущие перемычки, что обеспечит дополнительную экономию. Также «бэшки» можно использовать в случаях, когда плиты перекрытия всех имеющихся этажей опираются на армированные пояса. Такие пояса сами воспринимают нагрузки и равномерно распределяют их.

Рассмотрим технологию изготовления перемычки. Сначала нужно сделать перемычку для лицевой кладки, роль которой будет играть уголок. Обычно используется уголок 100 мм, но не менее 75 мм. Уголок устанавливается таким образом, чтобы его вертикальная полка находилась не снаружи, а между лицевой и забутовочной кладкой, тогда его не будет заметно. Ребро уголка нужно расположить вровень с оконной четвертью. Это позволит плотно прижать окно при его монтаже без образования щелей и зазоров. Величина оконной четверти – 50 мм.

Теперь рассмотрим два варианта изготовления перемычки: ее заливка непосредственно над проемом или на земле с последующей установкой в проем. Какой вариант лучше? Принципиальной разницы нет. В первом случае придется повозиться с монтажом опалубки, во втором – поднимать и устанавливать готовую перемычку вручную. Второй вариант более тяжелый, ведь далеко не всегда можно нанять кран для подъема перемычки. Также в этом случае нужно будет изготавливать две перемычки на окно шириной по 150 мм каждая (толщина забутовочной кладки 300 мм: пеноблок и 100 мм утеплителя).

Если же отдать предпочтение первому варианту – заливке перемычки в проеме, можно сэкономить не только силы, но и время, и деньги. Важным преимуществом является то, что при таком изготовлении перемычка будет только одна, а не две, как во втором варианте. Правда, монтаж опалубки может вызвать ряд вопросов, ведь она должна не только сама надежно крепиться, но и удерживать внутри достаточно тяжелый бетон.

Опалубка под перемычку

Опалубка делается из деревянных досок, толщина которых 20-25 мм, из которых изготавливаются щиты. Между собой доски крепятся гвоздями или саморезами. Лучше и быстрее использовать саморезы, вкручивая их шуруповертом. Потом опалубку также легко будет разобрать, выкручивая их.

Сначала в проем устанавливается горизонтальный щит, упирающийся на подпорки. Он может размещаться вровень с забутовочной кладкой или же слегка выходить за ее пределы. Во втором случае вертикальный щит установится на него сверху, а не сбоку.

В опалубку на горизонтальный щит выкладывается арматурная сетка, а потом вертикальный щит закрепляется саморезами. Для лучшей фиксации вертикального щита при заливке его можно дополнительно привязать к кладочной сетке вязальной проволокой и натянуть ее. Это предотвратить перемещение щита под действием нагрузки от бетона, и он будет плотно прилегать к окну.

Утепление перемычки

Между лицевой кладкой и перемычкой обязательно нужно сделать утеплительный слой. Для этого можно использовать минеральную вату, как и в случае утепления стен. Толщина утеплителя – 100 мм. Минеральная вата закладывается в опалубку, после чего заливается бетон.

Утепление перемычки с использованием минеральной ваты имеет недостаток – окно, которое будет устанавливаться в проем, будет упираться в поверхность ваты, и даже заполнение стыка монтажной пеной не даст стопроцентной фиксации оконной рамы. Откосы оконного проема при использовании минеральной ваты нужно заложить забутовочным кирпичом, чтобы в него упиралось окно и надежно зафиксировалось с помощью монтажной пены. Если этого не сделать, пена опять-таки будет контактировать с ватой, не обеспечивая нужного крепления конструкции окна. Но при использовании забутовочной кладки на откосах придется еще раз их утеплять.

Чтобы не создавать себе лишних проблем и не дублировать утеплительный слой, можно сразу использовать более простой и надежный способ утепления перемычки. В качестве утеплителя вместо минеральной ваты можно использовать экструдированный пенополистирол – пумпан – который, в отличие от ваты, имеет достаточно прочную поверхность. Толщина листов пумпана – 30 мм. При монтаже окна зазор между рамой и утеплителем заполняется пеной, которая упирается в твердую поверхность листа пумпана и надежно фиксирует окно в проеме. Дополнительного слоя утеплителя в этом случае не нужно. Таким образом, при использовании твердого утеплителя можно сэкономить на утеплении откосов и получить надежное крепление окна.

Армирование перемычки

Диаметр арматуры для перемычки зависит от ее типа. В данном случае была выбрана «бэшка», которая воспринимает минимум нагрузок и является ненесущей. Такой выбор был сделан благодаря наличию армированного пояса и облегченной конструкции крыши. Для такой перемычки подойдет арматурная сетка из двух жил арматуры, диаметр которой 6-8 мм. Рабочая арматура укладывается вдоль перемычки. Между собой прутья арматуры должны скрепляться путем вязки вязальной проволокой. Сварка для их соединения не используется. В результате должна получиться сетка, которая по виду напоминает приставную лестницу.

Усиление опалубки подпорками

При установке горизонтального щита опалубки обязательно нужно использовать подпорки. Некоторые строители не делают этого, не принимая во внимание довольно значительный вес бетона, составляющий порядка 2,5 т/м3. При заливке раствора в опалубку он может сместить щит или деформировать его, прогнув вниз. Это обязательно скажется на форме перемычки, и исправить ее будет очень трудно. Так что лучше сразу позаботиться о надежной опалубке и ее жесткой конструкции.

При закреплении подпорки, расположенной по центру проема, ее нужно расположить поближе к окну. Внутренний край провисать не будет, поскольку он крепится к вертикальному щиту.

Заливка железобетонной перемычки своими руками

Для заливки перемычки используется бетон марки 200. Для его изготовления понадобится цемент, песок и щебень в пропорциях соответственно 1:2:5. О технологии изготовления бетона можно прочитать на страницах нашего сайта.

При изготовлении бетонных конструкций для их трамбовки используются электрические вибраторы. В данном случае можно обойтись и без дополнительной техники. Для трамбовки можно использовать простую палку.

При заливке арматура должна быть немного приподнята над горизонтальным щитом, чтобы впоследствии быть полностью утопленной в бетоне, не выглядывая наружу. Для этого под арматурную сетку можно подложить сколы кирпича толщиной 20 мм, а уже потом залить бетонный раствор.

После заливки опалубку можно демонтировать на второй день и сразу же приступать к кладке стены над опалубкой.

Окно обязательно должно иметь четверть. Такое конструктивное решение позволит защитить внутренние помещения от попадания холодного воздуха и возникновения сквозняков, а также спрятать щели, заполненные монтажной пеной. Размеры четверти составляют по 5 см по бокам окна и сверху, а снизу, где будет монтироваться подоконник – 2 см. Сделать ее довольно просто, но при этом многие в последнее время обходятся без нее. И все же, если у Вас есть выбор, лучше сделать четверть на окне – это не только красиво, но еще и практично.

Итак, подведем итоги.

Во-первых, перемычки нужно выбирать в зависимости от нагрузок, которые они воспринимают. Лучше заливать их сразу в проеме, а не на земле – это сэкономит деньги и время.

Во-вторых, окна лучше делать с четвертью.

В-третьих, перемычки для оконных и дверных проемов лучше выбирать наиболее простые – ненесущие. Для этого нужно позаботиться о наличии армированных поясов и максимально легких конструктивных элементах.

postroy-sam.com

Монтаж железобетонных перемычек — Каменщик-инфо

При строительстве используются сборные жби изделия, которые производятся на специализированных заводах и монтируются непосредственно на объекте. Для перекрытия оконных и дверных проемов применяют сборные железобетонные перемычки.

Перемычки по конструкции делятся на несущие и ненесущие.

Несущие перемычки — кроме массы кладки над ней, несут нагрузку от перекрытий, опирающихся на эти участки кладки.

Ненесущие перемычки — несут нагрузку только от собственного веса и участков кладки, расположенных над ними.

Стандартные виды и размеры сечений перемычек изготавливаемых на ЖБИ.

ПБ — перемычки брусковые, шириной до 250 мм включительно.

ПП — перемычки плитные, шириной более 250 мм.

ПГ — Г-образные перемычки балочные, с четвертью для опирания или примыкания плит перекрытий.

ПФ — перемычки фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более, шириной более 250 мм.

Для маркировки ж/б перемычек используются цифровые и буквенные обозначения.

Например, марка перемычки 5ПБ27-37 расшифровывается:

5 — порядковый номер поперечного сечения — 250х220;

ПБ — тип железобетонной перемычки — брусковая;

27 — длина перемычки в дм с округлением — 2720 мм;

37 — расчётная нагрузка перемычки с учётом собственного веса — 37,3 кН/м, с округлением.

При изготовления железобетонных перемычек используют тяжёлую бетонная смесь М250 и арматурные закладные изделия 0,4-0,6 см.

Перекрытие проёмов железобетонными перемычками

Укладку перемычек ведут по завершении кладки на уровне проектных отметок. Перед монтажом уровнем проверяют опоры в местах укладки и расстилают раствор. Рядовые (ненесущие) перемычки пролетом до 2 м каменщики могут укладывать вручную а тяжелые несущие перемычки стропуют за монтажные петли и устанавливают краном. Правильность укладки проверяют нивелиром либо уровнем.

При монтаже нужно укладывать перемычки только в определенном положении, поскольку несущая способность может различаться в зависимости от количества и места расположения арматуры.

Глубина опирания жби перемычки

— в несущих стенах — не менее 250 мм (усиленные перемычки со стороны опирания перекрытия)
— в самонесущих — не менее 120 мм.

Для повышения прочности при необходимости, швы кладки под опорами перемычек армируют сеткой.

Чтобы закрыть всю ширину проёма кладки, перемычки собираются из нескольких элементов, при этом боковые поверхности перемычек не должны выступать из плоскости стены.

Транспортировка и хранение жби перемычек

При транспортировке перемычки укладываются в рабочем положении, продольная ось перемычек должна совпадать с направлением движения транспорта. Между рядами перемычек необходимо использовать подкладки, толщиной не менее 25 мм и штабеля перемычек не превышающие двух метров в высоту.

www.kamenschik.info

💣армирование железобетонных перемычек ✔️



Главная

Loading…


ТЭГИ


приколы видео орел и решка черногория русские молодые политика спорт музыка события факты звёзды Дота 2 женщины альтернатива КВН драки война мультики актёры кино онлайн масяня приколы наруто видеоклипы видеобитва машины видеореклама вконтакте однокласники видеоролик дня видеоролики 2018 видеоролики без смс казино АТО ДНР ополчение смешное видео youtube приколы дом2 драки стоп хам драки я приколы видео дом2 серии дорогой ты где был русские детективные сериалы бэк ту скул пранки над друзьями новые видеоклипы, Поздравления

РЕКЛАМА



ПАРТНЁРЫ


Сообщество


армирование железобетонных перемычек .

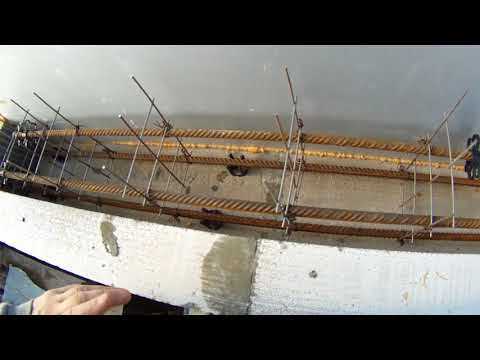

Монолитные перемычки. Армирование.

Нажми для просмотра
Сборка армокаркас ов и заливка перемычек.



Тэги:

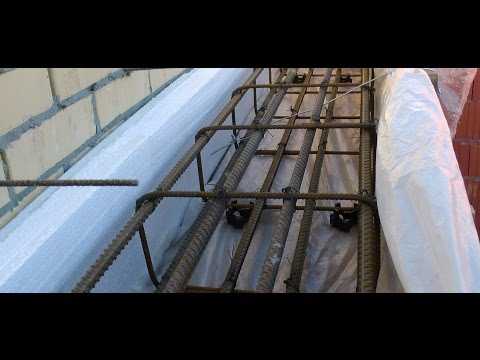

Армирование ПЕРЕМЫЧЕК и АРМОПОЯСА. Строительство СТРОГО по проекту!!!

Нажми для просмотра
Армировани е ПЕРЕМЫЧЕК и АРМОПОЯСА. Строительс тво СТРОГО по проекту!!! Как армировать перемычки.. .



Тэги:

Оконные перемычки ч.2 — простое и быстрое армирование.

Нажми для просмотра
Способ быстрого армировани я оконных перемычек.



Тэги:

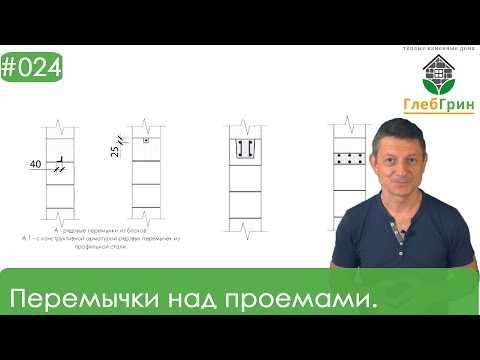

24) Конструктивные решения стен из газобетона. Перемычки над проемами в стене.

Нажми для просмотра
Вебинар на тему: «Газобет он: энциклопед ия строительс тва». Часть 2. Конструкти вные решения, кладочные работы….



Тэги:

Устройство железобетонных перемычек и ригелей.

Нажми для просмотра
89166205554 Николай. Страничка на СТРОЙБИРЖЕ . nobel65@ Пишите, …



Тэги:

Как быстро и правильно вязать арматуру крючком и шуруповертом

Нажми для просмотра
Железобето нные конструкци и, такие как фундамент, оконные и дверные перемычки, перекрытия и другие…



Тэги:

Монтаж железобетонных перемычек.

Нажми для просмотра
Как делать монтаж перемычек при блочных стенах. =====  …



Тэги:

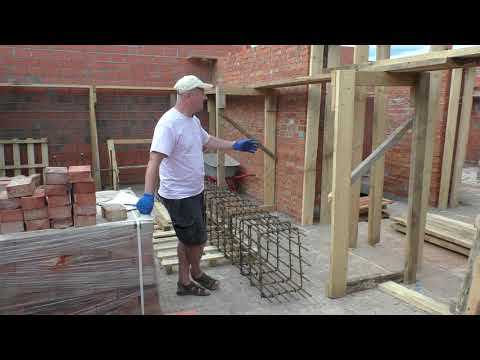

Арматурный каркас для перемычек. Приехали блоки.

Нажми для просмотра
Фундамент уже готов. Решил заняться подготовко й к кладке. Сделал арматурные каркасы под все перемычки в…



Тэги:

Бетон 2. Железобетонные перемычки, армирование, опалубка и утепление

Нажми для просмотра
Железобет нные перемычки, армировани е, …



Тэги:

BC: Армирование железобетонной балки

Нажми для просмотра
Группа ВК: .



Тэги:

Монолитные перемычки. Особенности для блочных стен

Нажми для просмотра
Классика выполнения монолитной перемычки над оконными и дверными проёмами, а также особенност и для…



Тэги:

Класификация ж/б перемычек — [© masterkladki]

Нажми для просмотра
Скачайте БЕСПЛАТНО Мини-курс по кирпичной кладке: Группа ВКонтакте: …



Тэги:

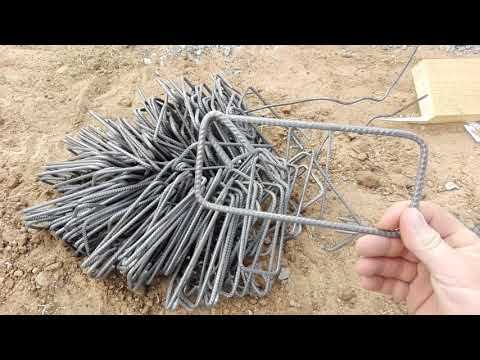

Как вязать арматуру/Супер приспособление — [school masterkladki]

Нажми для просмотра
Видео прислал — Вадим Головчиц- Присылайте свои видео-роли и на канал «school …



Тэги:

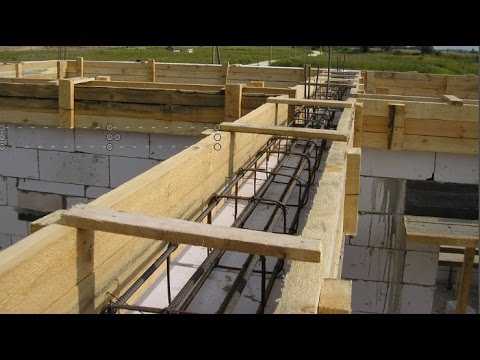

АРМОПОЯС. УСТРОЙСТВО И НАЗНАЧЕНИЕ

Нажми для просмотра
Устройство и назначение армопояса. Варианты «пирога» опалубки для изготовлен ия армопояса в газобетонн ом…



Тэги:

Армопояс нормы строительства и грубые ошибки тупых проектировщиков

Нажми для просмотра
Ссылки на видео1 крыльцо Мастера — …



Тэги:

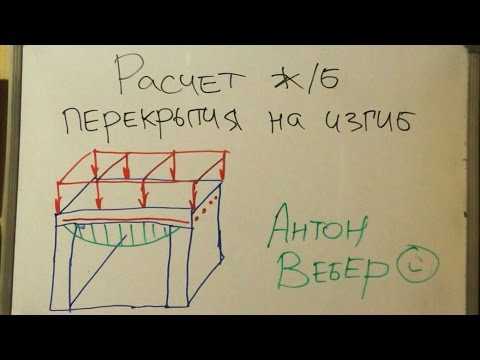

Монолитное перекрытие. Расчет на изгиб
