Рассказываю об армировании балки прямоугольного сечения Михаил Кондаков, блог Малоэтажная Страна

Строительство жилого частного дома по нестандартному проекту, а в таких ситуациях стандарт отсутствует всегда, приходится подтягивать ГОСТ и СниП под свои конкретные потребности. В данном случае речь идет о ЖБИ, которые нужно делать непосредственно на стройплощадке для фундамента, стен, перекрытий и перемычек разного типа. Поэтому хочу рассказать, как на бытовом уровне произвести армирование железобетонной балки того или иного сечения.

Источник banizhar.ru

Сечение ЖБ балок

Самостоятельное изготовление железобетонных балок должно соответствовать требованиям СНиП 2.03.01-84* по их сечению (соотношение высоты и ширины). В таблице, расположенной ниже, плюсами отмечены допустимые соотношения размерных параметров.

Соотношение параметров сечения ЖБ балок в мм
300	400	500	600	700	800	1000	1200
150	+	+	—	—	—	—	—	—
200	—	+	+	+	+	—	—	—
300	—	—	—	+	+	+	—	—
400	—	—	—	—	—	+	+	+

Перекрытие по профлисту

В этом случае рекомендуется взять профилированный лист марки Н-60 или Н-75. Они обладают хорошей несущей способностью. Материал монтируется так, чтобы при заливке образовались ребра, обращенные вниз. Далее проектируется монолитная плита перекрытия, армирование состоит из двух частей:

• рабочие стержни в ребрах;
• сетка в верхней части.

Армирование плиты перекрытия по профлисту

Наиболее распространенный вариант, когда в ребрах устанавливают по одному стержню диаметром 12 или 14 мм. Для монтажа прутов подойдут инвентарные пластиковые фиксаторы. Если нужно перекрыть большой пролет, в ребро может устанавливаться каркас из двух стержней, которые связаны между собой вертикальным хомутом.

В верхней части плиты обычно укладывается противоусадочная сетка. Для ее изготовления используют элементы диаметром 5 мм. Размеры ячейки принимаются 100х100 мм.

Соотношение класса бетона с диаметром арматуры

Для продольного армирования железобетонных балок можно использовать гладкую арматуру или рифленую типа AII и AIII

Бетон		Максимальный диаметр продольной арматуры, мм
Класс, B	Марка, M
12,5	150	16
15-25	200-350	25
30 и выше	400 и выше	32

Примечание: в таблице указан максимально возможный диаметр арматуры. Для минимума допускается Ø 10-12 мм.

Источник youtube.com

Важные условия установки

Как правило, армирование происходит в съемной опалубке, куда устанавливают стальной каркас, после чего его заливают бетонным раствором не ниже М250.

Для того чтобы монолитная плита перекрытия получила все необходимые прочностные характеристики, застройщик должен в точности выполнять требования нормативов и условия проекта:

1. Продольные стержни выбираются в зависимости от размеров плиты и ее несущей способности в диапазоне 8 — 14 мм, а поперечные 6-10 мм.
2. Толщина конструкции определяется длиной пролета и соблюдением нормативного требования 1/30, но не ниже 150 мм. При протяженности пролетов более 8 м применяется напряженная сетка из арматуры увеличенной прочности.
3. Однослойное армирование выполняется для плит с толщиной 150 мм, а двухслойное при их толщине свыше 150 мм.
4. Дополнительное армирование выполняют в центре перекрытия, в зонах технологических отверстий и опирания.
5. Допускается применять напряженную горячекатаную ребристую арматуру классом не ниже АIII.
6. Первую сетку устанавливают внизу опалубки, а вторую сверху. В сетке арматура связывается специальной мягкой отожженной вязальной проволокой с созданием ячеек 150×150мм или 200×200 мм.
7. Расположение сеток во внутри монолитной конструкции защищается толщиной бетона со всех сторон на 25-30 мм.
8. Нахлест прутьев при соединении зависит от диаметра и равен 10 Д, при этом минимальный нахлест не должен быть меньше 50 см и располагаться в шахматном порядке по отношению к рядом находящимся соединениям.
9. По краям сетка связывается П-образной конфигурацией.
10. Арматуру изгибают только в крайнем случае без нагревания, поскольку высокая температура нарушает внутреннюю структуру и приводит к перелому прута.

Важно! Места усиления выполняют только согласно проектному чертежу, арматурой обозначенного диаметра. Поскольку излишний металл приводит к увеличению нагрузки плиты, которая может превысить ее предельные расчетные характеристики.

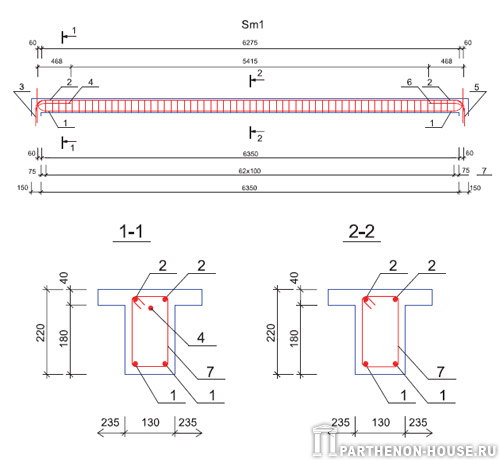

Армирование

Продольное и поперечное армирование ЖБ балки, толщина которой составляет от 400 мм и более, для вязанного армакаркаса рекомендуется использовать арматуру диаметром не менее 12 мм, но если меньше 400 мм, то можно использовать прут Ø 10 мм.

При вязке или сварке каркаса можно применять два и более параметров сечения арматуры, но самые толстые прутья должны быть снизу и сверху. Расстояние между кругляком в одном ряду в любом случае должно оказаться больше диаметра, но при этом не меньше 25 мм для нижнего и 30 мм для верхнего ряда арматурного каркаса.

Возникают ситуации, когда не хватает цельных кусков арматуры для сборки каркаса, но в то же время есть деловые обрезки меньшей длины. В таком случае примерно половину каркаса можно собрать из стыкованных прутьев (сваренных или связанных между собой). Только не используйте слишком короткие куски — желательно, чтобы окончательный размер составлялся не более чем из двух-трех заготовок. Стыкованную арматуру лучше не использовать в нижнем ряду, а только посредине и, как исключение, в верхнем слое. Весь каркас должен быть симметричным, то есть, расположение стержней в любом ряду должно соответствовать друг другу.

Количество стержней в одном ряду (maximum)
ширина↓	Ø →	12	14	16	18	20	22	25	28
150	Верх	3	3	3	2	2	2	2	2
150	Низ	3	3	3	3	3	2	2	2
200	Верх	4	4	4	4	4	3	3	3
200	Низ	5	4	4	4	4	3	3	3
300	Верх	—	—	6	6	5	5	5	4
300	Низ	—	—	7	6	6	5	5	5
400	Верх	—	—	—	—	7	7	6	6
400	Низ	—	—	—	—	8	8	7	6

ПОПЕРЕЧНОЕ АРМИРОВАНИЕ

5. 18. Поперечную арматуру следует устанавливать исходя из расчета на восприятие усилий, а также с целью ограничения развития трещин, удержания продольных стержней в проектном положении и закрепления их от бокового выпучивания в любом направлении.

Поперечную арматуру устанавливают у всех поверхностей железобетонных элементов, вблизи которых ставится продольная арматура. При этом расстояния между поперечными стержнями у каждой поверхности элемента должны быть не более 600 мм и не более удвоенной ширины грани элемента. Поперечную арматуру допускается не ставить у граней тонких ребер шириной 150 мм и менее, по ширине которых располагается лишь один продольный стержень.

5.19. Во внецентренно сжатых элементах, несущая способность которых при заданном эксцентриситете продольной силы используется менее чем на 50%, а также в элементах с гибкостью < 17 (например, подколонниках), где по расчету сжатая арматура не требуется, а количество растянутой арматуры не превышает 0,3%,допускается не устанавливать поперечную арматуру, требуемую согласно п. 5.18, по граням, параллельным плоскости изгиба. При этом армирование по граням, перпендикулярным плоскости изгиба, производится сварными каркасами и сетками с защитным слоем бетона толщиной не менее 50 мм и не менее двух диаметров продольной арматуры.

5.20. Диаметр поперечной арматуры (хомутов) в вязаных каркасах внецентренно сжатых элементов принимают не менее 0,25 наибольшего диаметра продольной арматуры и не менее 6 мм.

Диаметр поперечной арматуры в вязаных каркасах изгибаемых элементов принимают не менее 6 мм.

5.21. В железобетонных элементах, в которых поперечная сила по расчету не может быть воспринята только бетоном,, следует предусматривать установку поперечной арматуры с шагом не более 0,5h

0 и не более 300 мм.

В сплошных плитах, а также в многопустотных и часторебристых плитах высотой менее 300 мм и в балках (ребрах) высотой менее 150 мм на участке элемента, где поперечная сила по расчету воспринимается только бетоном, поперечную арматуру можно не устанавливать.

В балках и ребрах высотой 150 мм и более, а также в часторебристых плитах высотой 300 мм и более, на участках элемента, где поперечная сила по расчету воспринимается только бетоном, следует предусматривать установку поперечной арматуры с шагом не более 0,75h

0и не более 500 мм.

5.22. Отогнутые стержни арматуры должны предусматриваться в изгибаемых элементах при армировании их вязаными каркасами. Отгибы стержней должны осуществляться по дуге радиусом не менее 10d

(черт. 5.2). В изгибаемых элементах на концах отогнутых стержней должны устраиваться прямые участки длиной не менее 0,8
lan
, принимаемой согласно указаниям п. 5.32, но не менее 20
d
в растянутой и 10
d
— в сжатой зоне.

Черт. 5.2. Конструкция отгибов арматуры

Прямые участки отогнутых гладких стержней должны заканчиваться крюками.

Расстояние от грани свободной опоры до верхнего конца первого отгиба (считая от опоры) должно быть не более 50 мм.

Угол наклона отгибов к продольной оси элемента следует принимать в пределах 30-60°. рекомендуется принимать угол 45°.

5.23. Во внецентренно сжатых линейных элементах, а также в изгибаемых элементах при наличии необходимой по расчету сжатой продольной арматуры, с целью предотвращения выпучивания продольной арматуры следует устанавливать поперечную арматуру с шагом не более 15d

и не более 500 мм (
d —
диаметр сжатой продольной арматуры).

Если насыщение сжатой продольной арматуры, устанавливаемой у одной из граней элемента, более 1,5%, поперечную арматуру следует устанавливать с шагом не более 10d

и не более 300 мм.

Расстояния между хомутами внецентренно сжатых элементов в местах стыкования рабочей арматуры внахлестку без сварки должны составлять не более 10d.

5.24. Конструкция хомутов (поперечных стержней) во внецентренно сжатых линейных элементах должна быть такой, чтобы продольные стержни (по крайней мере через один) располагались в местах перегибов, а эти перегибы — на расстоянии не более 400 мм по ширине грани. При ширине грани не более 400 мм и числе продольных стержней у этой грани не более четырех допускается охват всех продольных стержней одним хомутом (черт. 5.3).

Черт. 5.3. Конструкция пространственных арматурных каркасов в сжатых элементах

5.25. В железобетонных стенах поперечные стержни, нормальные плоскости стены, располагаются на расстояниях по вертикали не более 20d

,а по горизонтали не более 600 мм. При этом, если требуемая по расчету продольная арматура имеет насыщение меньше минимального процента армирования (см. табл. 5.2), поперечные стержни можно располагать на расстояниях по вертикали не более 600 мм, а по горизонтали не более 1000 мм.

При насыщении продольной арматуры железобетонных стен более 2% поперечные стержни должны располагаться на расстояниях по вертикали не более 15d

н не более 500 мм, а по горизонтали не более 400 мм и не более 2-х шагов вертикальных стержней.

В этом пункте d

— диаметр вертикальных стержней.

5.26. Поперечную арматуру в плитах в зоне продавливания в направлении, перпендикулярном сторонам расчетного контура, устанавливают с шагом не более h

0/3 и не более 300 мм. Стержни, ближайшие к контуру грузовой площади, располагают не ближе
h
0/3 и не далее
h
0/2от этого контура. При этом ширина зоны постановки поперечной арматуры (от контура грузовой площади) должна быть не менее 1,5
h
0
.
Расстояния между стержнями поперечной арматуры в направлении, параллельном сторонам расчетного контура, принимают не более 1/4 длины соответствующей стороны расчетного контура.

5.27. Поперечная арматура в виде сварных сеток косвенного армирования при местном сжатии (смятии) должна удовлетворять следующим требованиям:

а) площади стержней сетки на единицу длины в одном и другом направлении не должны различаться более чем в 1,5 раза;

б) шаг сеток (расстояние между сетками в осях стержней одного направления) следует принимать не менее 60 и не более 150мм;

в) размеры ячеек сеток в свету должны быть не менее 45 и не более 100 мм;

г) первая сетка располагается на расстоянии 15-20 мм от нагруженной поверхности элемента.

5.28. Поперечная арматура, предусмотренная для восприятия поперечных сил и крутящих моментов, должна иметь замкнутый контур с надежной анкеровкой по концам путем приварки или охвата продольной арматуры, обеспечивающую равнопрочность соединений и поперечной арматуры.

Как можно своими руками изготовить монолитную плиту перекрытия

В строительной литературе можно встретить очень простую формулу, с помощью которой легко рассчитать толщину перекрытия. Берут длину пролета и делят ее на 30. Полученный результат является оптимальной толщиной будущей плиты. Классическая схема армирования плит предполагает размещение рабочих стержней в верхней и в нижней частях плиты. Это перераспределяет нагрузку всей арматуры и упоров из катанки. При толщине плиты менее 80 мм, вполне достаточно будет использовать не арматурный прут, а проволочную сетку. Только нужно сделать так, чтобы она находилась внутри монолита. Для этого сетку приподнимают на 2,3 см над заливаемой поверхностью.

Арматурный прут с ребристой поверхностью

Арматурный прут между собой связывают проволокой или скрепляют сваркой. Первый способ более быстрый и удобный. Для связывания используют специальный крючок, который можно изготовить самостоятельно, а можно приобрести в магазине. В случае, когда плита предполагает толщину около 150 мм или даже больше, потребуется сделать два слоя арматуры. Слои делают друг над другом, скрепляя между собой перемычками. Размер получающихся ячеек должен варьироваться от 150 до 200 мм. Для нормальной прочности при самостоятельном изготовлении плиты перекрытия стоит использовать прут с одинаковым сечением. Чтобы прочность еще больше увеличить, можно привязать арматуру прутьями длиной от 40 до 150 мм к основной конструкции.

Распределение нагрузки на всю конструкцию происходит таким образом, что основная ее доля приходится на нижний слой арматуры. При этом верхний слой подвержен сжимающим воздействиям подобно бетону. Армирование производится путем заливания бетона в опалубку по всей поверхности перекрытия.

В целом весь процесс создания бетонной плиты перекрытия делится на три составляющие: монтаж опалубки, армирование и заливка бетона. Рассмотрим их все.

Создание опалубки

Опалубка для заливки монолитного перекрытия напоминает горизонтальную «палубу» из специальной влагостойкой фанеры, толщина которой 18-25 мм или сколоченной плотно обрезной доски толщиной 40 мм. Устанавливают ее по надежным поддерживающим балкам из деревянного бруса (80-100х100 мм), расположенным горизонтально.

Горизонтальные брусковые балки поддерживаются прочными вертикальными стойками, которые бывают готовыми, специальными (телескопическими) либо приготовленными самостоятельно из цельного бруса 100х100 мм, кругляка, имеющего диаметр 80-100 мм, а также прочных металлических труб или швеллера.

Для определения потребности в материалах для сооружения опалубки, нужно вычислить площадь всего перекрытия и его толщину. Последняя бывает от 10 до 20 см, в зависимости от того, какая ширина пролета и планируемая при будущей эксплуатации нагрузка. Прочность опалубки должна быть такова, чтобы без малейшей деформации выдержать вес бетона и той арматуры, которая будет в него вмурована. При толщине перекрытия в 20 см, вес образующейся плиты составляет около 500 кг на каждый м2. Поверхность опалубки лучше всего делать из обычной или ламинированной 20-миллиметровой фанеры. При использовании фанеры с ламинированным покрытием вы получите идеально гладкий потолок, не требующий большого объема отделочных работ. Высоту установки опалубки определяют с использованием нивелира или строительного уровня. Для этого отбивают горизонтальную линию, которая должна соответствовать высоте будущего перекрытия, по периметру всего пролета.

При использовании телескопических стоек их устанавливают в первую очередь по краям, применяя треноги и унивилки (короны). По стойкам устанавливают балки продольного направления на расстоянии в 2 м. Только после этого можно устанавливать промежуточные стойки. Не обязательно делать треноги на все. Обычно достаточно снабдить этой конструкцией 30 – 40% стоек. Расстояние между промежуточными опорами делают из расчета мощности перекрытия и толщины самих стоек. Усреднено на одну стойку с нагрузкой 900 – 1200 кг должно выделяться не более 1 м2 опалубки.

Схема опалубки для заливки бетонной плиты перекрытия

Если принято решение использовать самодельные стойки, то их длина должна соответствовать высоте установки нижней части продольных балок. Устанавливают самодельные стойки с шагом в 1 м на твердое основание или толстые обрезки доски с достаточной площадью. По продольным лагам помещаются поперечные на расстоянии друг от друга в 0,5 м, а сверху на них укладываются листы толстой фанеры. Верхняя поверхность этой конструкции обязана быть строго горизонтальной и отвечать заранее зафиксированному уровню.

При применении для верхней части опалубки обрезных досок, они должны быть совмещены вплотную, а поверх них кладется плотная полиэтиленовая пленка либо рубероид. По всему периметру дощатой опалубки монтируется бортик равномерной высоты, соответствующей толщине перекрытия. По углам его нужно надежно соединить.

опалубка, армирование, примеры выполнения чертежей

Всё на тему конструирования железобетонных балок будет собираться в этом разделе. Информация для удобства разбита по темам и представлена ниже. Выбирайте, читайте, изучайте.

Хочется отдельно сказать о том, что же за зверь такой – конструирование. Расчет выполнить нужно, но не достаточно. Определить габариты конструкции и ее рабочую арматуру не достаточно. Есть еще масса нюансов, которые расчет не выявит. Их нужно просто знать (найти в нормативной литературе) и применить. В принципе, если вы просто возьмете «Руководство по конструированию железобетонных конструкций»  или более современный (но мало отличающийся по сути) справочник Тихонова, и, не особо задумываясь, скурпулезно выполните абсолютно все требования, которые касаются вашей конструкции, вы с задачей справитесь. Я же хотела с помощью цикла статей о конструировании колонн дать понимание сути конструирования:

• В чем причины многих конструктивных требований и для чего их нужно выполнять.
• Какие ошибки допускают проектировщики при конструировании балок.
• Как пошагово законструировать балку и ничего при этом не упустить.
• Какие важные моменты при выполнении чертежей балок.
• Как можно проанализировать арматуру балок, которая получилась при расчете.

Хочется сказать, что всё, что вы НЕ покажете на чертежах, строители НЕ сделают в натуре. Это важная мотивация для проектировщика вникать в тонкости конструирования и делать свои чертежи информативными, полными и понятными.

Тема конструирования балок не закрыта, ее еще дополнять и дополнять. Я буду благодарна вам за комментарии с пожеланиями, что бы вы хотели еще узнать на тему конструирования.



Однопролетная или многопролетная (неразрезная) балка (плита). Что выбрать?

В данной статье я буду говорить о балках. Но вся информация в ней точно так же касается и плит перекрытия, которые также бывают однопролетными и многопролетными (неразрезными). Итак, есть балка, у которой несколько пролетов (например, на четыре колонны в ряд нужно опереть балку под перекрытие). Какую расчетную схему лучше выбрать?
