Арматурный каркас для фундамента — Всё о фундаменте

Конструкция арматурного каркаса для ленточного фундамента

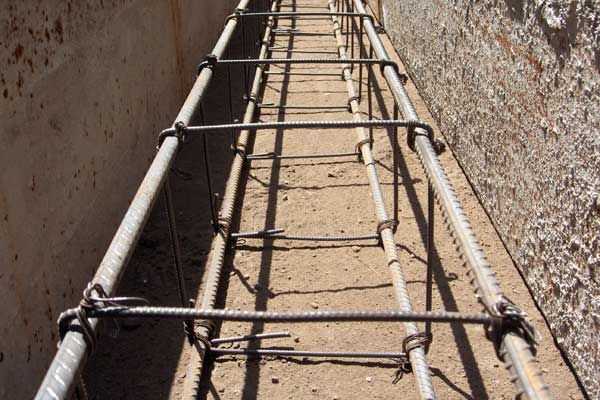

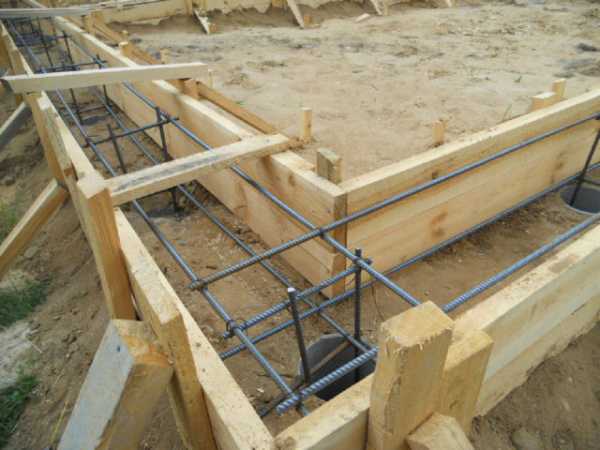

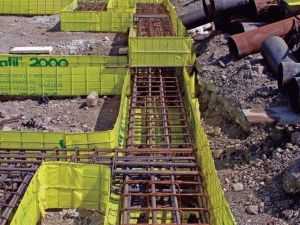

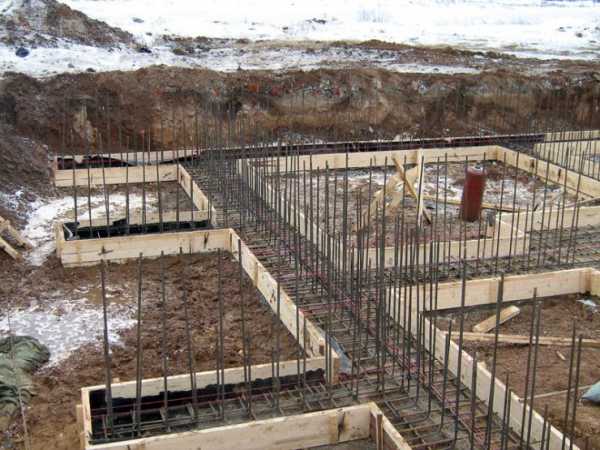

Пример армирования ленточного фундамента

Существует огромное количество различных типов фундаментов в зависимости от материала и конструкции, но все они имеют ключевой недостаток – слабая надежность при значительных или небольших грунтовых подвижках. Бетон считается прочным материалом, но он не способен длительное время выдерживать смещения почвы, он медленно разрушается, а с ним и само основание.

Чтобы такого не происходило используется специальный армированный каркас, который монтируют внутри фундамента перед его заливкой. Арматура имеет большую прочность на растяжение и разрыв, чем бетон, поэтому и выдерживает значительные нагрузки. Конструкция арматурного пояса существенно отличается в зависимости от типа основания, поэтому стоит подробно рассмотреть устройство каркаса для популярного среди частных застройщиков ленточного основания.

Несколько правил, о которых нужно помнить при армировании ленточных фундаментов

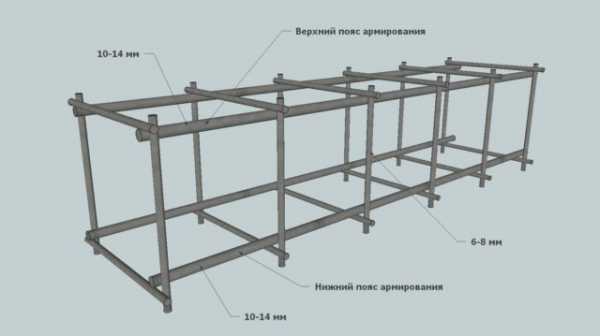

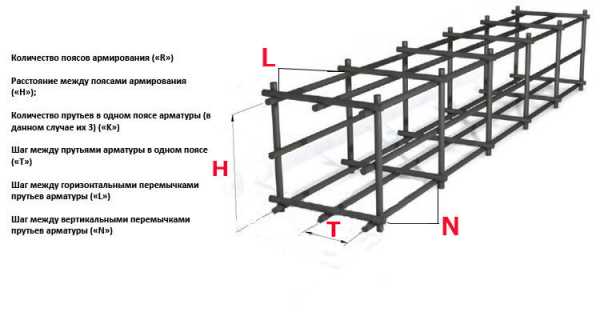

Схема арматурного каркаса с указанием расстояний между поясами

Несмотря на то, что конструкция ленточного фундамента относительно простая, сделать правильное армирование довольно сложно. Для этого нужно помнить о ряде ключевых правил:

1. Армированию подлежит вся по площади конструкция фундамента.
2. Запрещено оголять кромки арматуры, в противном случае внутри основания начнется процесс разрушения металла.
3. Не рекомендуется сваривать места соединения арматуры.
4. Для создания каркаса используется несколько видов прутьев, продольные могут иметь диаметр 12 мм и ребристую поверхность, а поперечные и вертикальные могут быть и гладкими с меньшим диаметром.
5. Перед выбором типа арматуры нужно провести подробный расчет нагрузки на фундамент, а также изучить структуру и особенности почвы.
6. Каркас всегда делается изначально и затем опускается в опалубку.

Если нет технической возможности рассчитать зоны наибольшей деформации, тогда лучше по всему периметру основания предусмотреть три уровня продольной арматуры. Все соединения следует делать зажимными с помощью проволоки.

Технология армирования ленточного фундамента

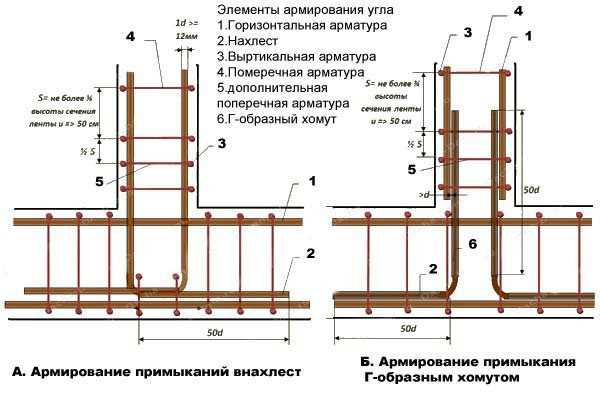

Схема армирования ленточного основания с указанием способов примыкания

Армирование любого фундамента, в том числе и ленточного, состоит с нескольких подготовительных этапов:

1. Расчет нагрузки здания на фундамент, а также подошвы на грунт.
2. Выбор оптимального типа арматуры в зависимости от расчетных показателей, а также финансовых показателей.
3. Подготовка строительной площадки, что включает расчистку территории, выкапывание траншеи по периметру будущего здания.
4. Дно и стенки траншеи тщательно выровнять, устранить растительность и затем установить деревянную опалубку.
5. На дне траншеи сделать песчано-гравийную подушку и утрамбовать ее.

После всех подготовительных работ можно начинать формировать арматурный каркас и в этом случае для более наглядного представления технологического процесса будет использоваться стальная арматура.

Формирование каркаса

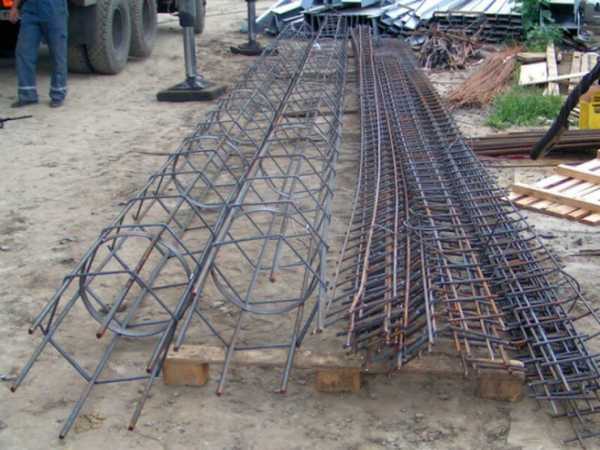

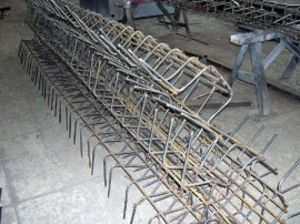

Изготовление арматурного каркаса для ленточного фундамента

Сначала каркас делается вне опалубки, но для ускорения процесса возведения дома, многие застройщики каркас делают непосредственно в траншее. Готовую конструкцию заливают бетоном, а опалубку покрывают гидроизоляционным слоем. Некоторые важные моменты при армировании ленточного фундамента:

• если нет проекта будущего здания, тогда армирование проводится самостоятельно. При этом нужно использовать не менее двух вертикальных поясов, а горизонтальные пояса укладывают в зависимости от глубины залегания основания;

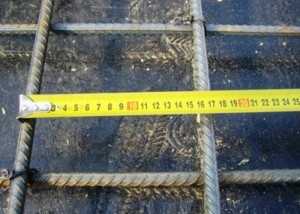

• каждый пояс должен располагаться на расстоянии не менее 25 см от следующего;
• выбор количества арматурных поясов также зависит от типа фундамента.

Для мелкозаглубленного основания может быть меньше поясов, чем для глубоко заглубленного. Количество арматурных поясов будет минимальным для не заглубленного основания.

Финансовый фактор. В некоторых случаях будет целесообразно использовать композитную арматуру с более высокими показателями прочности, чем металлическую.

Схема армирования ленточного фундамента

Схема армирования ленточного основания здания

Практически все строители практикуют армирование по готовым геометрическим фигурам − квадрату или прямоугольнику. Столбчатые фундаменты армируют по кругу. Причина тут кроется в идеально правильных формах арматурного каркаса, ведь ровные линии и точные соединения гарантируют прочность конструкции в целом.

Чтобы сделать каркас правильно, нужно соблюсти толщину подушки прямо в траншее с учетом необходимого запаса для гидроизоляции и защитного слоя бетона. Поэтому, даже после заливки бетоном арматурного каркаса сложности в возведении основания не заканчиваются. Теперь нужно правильно и тщательно закрыть поверхность гидроизоляцией, причем категорически запрещено ее повреждать.

Именно ленточный фундамент считается самым простым и дешевым основанием в частном строительстве. Такое основание дешевое в возведении, так как здесь используется минимум рабочей силы, не нужно брать в аренду мощную строительную технику, также нет нужды использовать более дорогую мощную и прочную арматуру.

Единственная сложность – приходится делать сложные математические расчеты армирования, правильно устанавливать пояса и качественно их соединять.

Создание арматурного каркаса

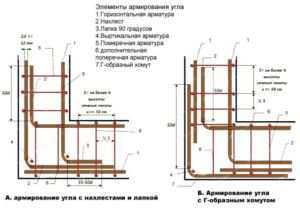

Схема углового армирования каркаса ленточного фундамента

1. Угловое армирование. На углах фундамента образуется излишек давления со стороны здания, поэтому там арматура должна быть максимально прочной, и соединена правильно.
2. Угловое армирование выполняют ярусами, причем соединение продольных прутьев выполняется непосредственно в зоне углового поворота. Некоторые специалисты, имеющие специальное оборудование, дополнительно изгибают прутья под углом 90 градусов и устанавливают на местах изгиба 2−3 ряда вертикальной сетки. Тогда прочность углового соединения будет максимальной и не возникнет вертикальное смещение. Оптимальное расстояние в углах должно составлять 3−5 см.
3. Продольное стеновое армирование. Оно более простое, здесь достаточно разложить продольную арматуру по всей длине фундаментной плиты и установить вертикальные соединительные прутья.

Все соединения связать проволокой. Расстояние прутьев до верхней кромки опалубки и до боковых стен должно составлять до 5 см.

Технологический процесс армирования

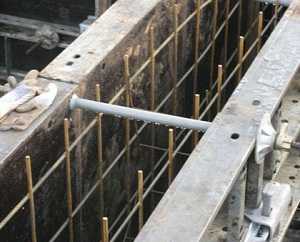

Установка опалубки для обустройства армированного каркаса ленточного основания

Сначала устанавливается опалубка, внутренняя поверхность покрывается пергаментом или рубероидом.

В грунт траншеи вбиваются арматурные прутья расчетной длины и диаметра 10 мм. Прутья могут использоваться гладкие. Шаг между вертикальными прутьями составляет 400 − 600 мм.

На дне устанавливается подставка, на которую улаживают несколько рядов горизонтальных прутьев. Верхний и нижний ряды соединяются продольными перемычками и связываются между собой проволокой или стяжками.

При возведении каркаса нужно четко придерживаться допустимого расстояния до поверхности фундамента. Всегда должен быть запас бетона, который закроет концы прутьев и предотвратит коррозийные процессы внутри основания.

После установки каркаса нужно на дне траншеи предусмотреть вентиляционные отверстия и всю конструкцию залить бетоном.

Сколько нужно арматуры для ленточного фундамента

Схема арматурного каркаса с расчетом длины ленточного основания

Для расчетов нужно знать несколько параметров будущего фундамента. Например, параметры основания следующие: ширина 3,5 м, длина 10 м; высота 0,2 м, ширина 0,18 м.

Расчет общего объема отливки. Для этого принимается в расчет объем типичного параллелепипеда, а именно используем все параметры:

Р = АВ + ВС + СD + АD = 3,5 + 10 + 3,5 + 10 = 27 V; 27 х 0,2 х 0,18 = 0, 972.

Расчет внутреннего объема фундамента: 10 х 3,5 х 0,2 = 7 м³.

Вычитаем объем отливки: 7 – 0,97 = 6,03 м³.

Итог: объем отливки — 0,97 м³, объем наполнителя — 6,03 м³.

Расчет количества арматуры. Для облегчения расчетов принимается усредненный диаметр металла 12 мм.

В отливке будет два горизонтальных пояса, а вертикальные ряды будут располагаться с интервалом 500 мм. Периметр ленточного фундамента составляет 27 метров. Таким образом, нужно использовать 54 метра горизонтальных прутьев и 114 прутьев по 0,5 метров для вертикальной обвязки. С учетом заводской конфигурации прутьев, для вертикали понадобится 114 х 0,7 = 79,8 м арматуры.

Итак, для возведения ленточного фундамента с такими параметрами, нужно использовать 1 кубометр бетона, 6 кубов наполнителя (песок и щебень), 134 метра арматуры, которую затем нужно будет болгаркой порезать на заданные куски. Объем древесины для опалубки в данном расчете не проводится.

Ответственной частью любого строения является фундамент, изготовление которого должно осуществляться с особой тщательностью. Соблюдение строительных требований обеспечивает качество, длительный ресурс эксплуатации, надежность возводимого здания. Арматурные каркасы применяются практически во всех видах оснований.

Основа из бетона, в котором отсутствует армокаркас, не обладает требуемой прочностью. Бетон способен воспринимать только сжимающие нагрузки, а каркас из арматуры компенсирует растягивающие усилия, различные виды деформаций, обеспечивая целостность основы.

Изготовление армокаркасов из стальных прутков определенного сортамента осуществляется на основе результатов предварительно выполненных расчетов. Это позволяет воспринимать значительные нагрузки, обеспечивает высокий запас прочности частным постройкам и ответственным конструкциям из монолитного бетона.

Рассмотрим особенности металлического контура усиления, виды армированных оснований, способы фиксации стальных прутков, технологию выполнения операций.

Металлическая составляющая фундамента служит не только в качестве каркаса: арматурные прутья необходимы для того, чтобы воспринимать растягивающие нагрузки и деформации

Проектный этап

Сортамент применяемой арматуры влияет на ресурс эксплуатации строения и определяется на проектной стадии. До приобретения материалов на арматурный каркас для ленточного фундамента следует выполнить комплекс подготовительных мероприятий. Осуществление в полном объеме подготовительных мероприятий гарантирует долговечность будущей постройки.

Армирование ленточного фундамента

Проектная стадия предусматривает выполнение следующих мероприятий:

• Изучение, анализ особенностей почвы, массы возводимого здания. Оценка данных параметров позволяет выполнить расчет усилий, произвести выбор требуемой арматуры. Диаметр прутков составляет от 10 мм для легких строений до 14-17 мм для тяжелых конструкций, возводимых на слабых почвах.
• Определение вида будущего основания. От выбранного типа фундамента зависит сортамент применяемых прутков. Для столбчатой, ленточной и монолитной основы используются стержни разного размера.
• Расчет потребности в арматурных прутках, учитывающий размеры возводимого здания, особенности фундамента, тип почвы. Зная необходимое количество, не сложно подсчитать потребность в финансовых ресурсах.

Несмотря на то, что функция арматурного скелета для любого железобетонного основания одна и та же, конструкции таких каркасов различаются для отдельных типов фундаментов

Особенности конструкции

Производство арматурных каркасов осуществляется из стальных прутков со специальными ребрами, обеспечивающими повышенный коэффициент сцепления с бетоном. Применение гладких стержней не позволяет добиться целостности железобетонного массива, подвергающегося воздействию усилий и температурных факторов.

Прочность каркасов из арматуры зависит от следующих факторов:

• марки применяемых металлических стержней;
• сечения используемых прутков;
• правильно разработанной схемы конструкции, регламентирующей количество, сортамент арматуры;
• выбранного метода фиксации арматуры.

Ленточный железобетонный фундамент армировать сложнее всего: суть остается прежней, но количество манипуляций и трудоемкость процесса формирования каркаса усложняется

Каркас для фундамента изготавливается с использованием арматуры, диаметр которой не должен быть меньше 12 мм. Применение уменьшенного сортамента возможно для усилений, предназначенных для подсобных строений, небольших дачных построек, гаражей, зданий из газонаполненных композитов или пеноблоков.

Для усиления оснований частных построек применяют прутки класса А-2 или А-3, прочностные характеристики которых способны обеспечить устойчивость, долговечность основы, а, следовательно, возводимого здания.

Правильное армирование фундамента

Разновидности крепления арматуры

Арматурные каркасы состоят из отдельных металлических стержней, объединенных в единую конструкцию с использованием следующих методов:

• Соединения прутков с помощью электрической сварки.
• Фиксации арматуры с использованием вязальной проволоки.

Проверенный способ фиксации стержней арматуры для ленточного основания – использование проволоки для вязки и выполнение работ с помощью специального приспособления.

Применение электросварки для крепления прутков обладает рядом недостатков, связанных с нарушением структуры металла, уменьшением прочностных характеристик.

Сварка каркасов не получила широкого распространения. Остановимся на особенности крепления стержней с помощью вязальной проволоки.

Специфика вязки

Производство арматурных каркасов с фиксацией элементов вязальной проволокой осуществляется следующими методами:

• ручным способом, отличающимся повышенной трудоемкостью, требующим приложения значительных усилий, высоких затрат времени. Фиксация стержней производится в местах стыковки с использованием отожженной проволоки диаметром 0,8-1,2 мм. При ручном методе используются пассатижи или специальный крючок для выполнения вязки, использование которых позволяет прочно скручивать концы проволоки, обеспечивать фиксацию стержней;

Арматурные стержни соединяются воедино специальной проволокой

• автоматизированным методом, предполагающим применение специального пистолета для вязки. Устройство гарантирует качественное соединение прутков, быстрое выполнение операций. Время, необходимое для фиксации пары прутков, не превышает одной секунды. Пистолет применяется при выполнении значительных объемов работ.

Арматурные каркасы, элементы которых скреплены вязальной проволокой, характеризуются прочностью, обеспечивают долговечность возводимого фундамента.

Виды усиленных конструкций

Функциональное назначение разновидностей пространственных конструкций, изготовленных из металлических прутков – обеспечение прочности железобетонного монолита. Каркас арматурный для фундамента определенного типа имеет свои конструктивные особенности, предусматривающие:

• Наличие двух поясов контура усиления, скрепленных с помощью поперечно расположенных стержней. Применяется для цельного основания ленточного типа.

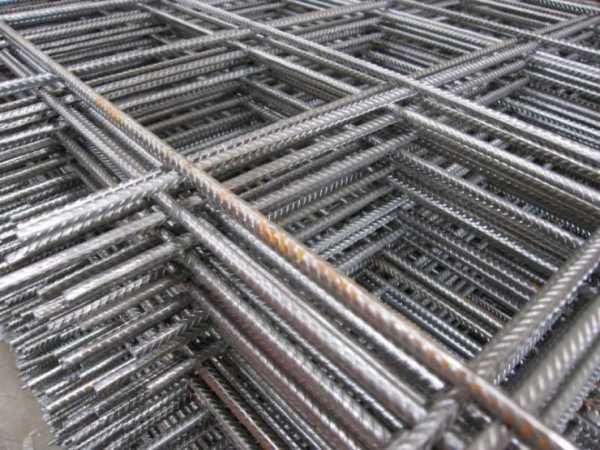

• Использование стержневой сетки, обеспечивающей жесткость плиточных фундаментов.
• Применение вертикально расположенных стержней, скрепленных цельными поперечными контурами, гарантирующими прочность буронабивных оснований свайного типа.

Каркас для плитного фундамента представляет собой две арматурные сетки, расстояние между которыми определяется исходя из выбранной толщины плиты

Типы армированных фундаментов

Рассмотрим разновидности железобетонных оснований, для усиления которых применяются стальные прутки:

• основание ленточного вида распространено в частном строительстве, а также в промышленной сфере. Каркас арматурный для фундамента ленточного типа – сложная и ответственная конструкция, элементы которой фиксируются вязальной проволокой или хомутами, изготовленными из пластика. Пространственная конструкция воспринимает растягивающие и сжимающие усилия, обеспечивая целостность фундамента. Изготовление арматурных каркасов для ленточных оснований осуществляется непосредственно как в смонтированной опалубке, так и отдельно, с последующим опусканием в траншею готовых элементов;
• плиточный фундамент актуален при возведении зданий на проблемных почвах. Толщина плиты регламентирует жесткий интервал между двумя стержневыми сетками, представляющими арматурные каркасы. Металлические стержни сеток расположены внутри бетонного массива, надежно защищены от коррозии. Толщина защитного слоя составляет 5 сантиметров. Сетки изготовлены из поперечных и продольных стержней, сечение которых составляет 12-14 мм;
• свайный фундамент буронабивного типа позволяет запускать объект в эксплуатацию непосредственно после возведения, но характеризуется длительным циклом выполнения подготовительных мероприятий. Армокаркас отличается простой конструкцией по сравнению с другими видами усиления фундаментов. Каркас из арматуры содержит продольно размещенные стальные прутья. Длина превышает габарит буронабивной сваи на 0,3-0,5 м. Конструктивно рама представляет группу из 4-6 стержней диаметром 12 мм. Они обвязаны поперечными хомутами, форма которых напоминает треугольник или окружность.

Таковы разновидности фундаментов, при обустройстве которых применяются арматурные каркасы.

Последовательность операций

Самостоятельно осуществляя работы по формированию контура усиления ленточного основания, руководствуйтесь приведенными рекомендациями по выполнению операций:

• Заготовьте прутки необходимой длины, диаметра, соответствующие предварительно разработанному эскизу.
• Нарежьте стержни, соблюдая требуемые размеры.
• Уложите с расчетным интервалом гладкие поперечные прутки (сечением 6-8 мм) требуемого размера, обеспечив расстояние 5 сантиметров до краев ленты.
• Разместите сверху два ребристых прутка диаметром 12-16 миллиметров, формирующие нижний контур.
• Установите вертикальную арматуру в точках сопряжений прутков, обеспечив ее длину на 10 сантиметров ниже общей высоты будущего основания.
• Обеспечьте расстояние, равное 5 см, от контура усиления до грунта, используя куски кирпича, отходы, специальные подставки.
• Зафиксируйте элементы, используя вязальную проволоку и специальное приспособление.
• Выполните сборку и фиксацию прутков верхнего яруса, аналогичным образом.
• Проверьте надежность крепления проволоки, неподвижность пространственной конструкции.

Осуществляя сборку, крепление стержней, расположенных на каждом из ярусов, предварительно согните с помощью специального инструмента выступающие концы длиной 30 сантиметров, что обеспечит необходимое перекрытие, жесткость угловых зон, позволит сформировать надежный пространственный армокаркас.

Материал статьи содержит рекомендации, позволяющие изготовить армокаркас основания, обеспечивающий прочность, долговечность возводимого здания. Потребуются качественные материалы, необходимый инструмент и немного терпения.

Как сделать каркас из арматуры?

• Для чего необходим арматурный каркас?
• Как сделать каркас из арматуры?
  • Краткое подведение итогов

Фундамент является значимой частью любого строения. Поэтому его изготовление необходимо осуществлять с особой ответственностью. Только тогда удастся сделать его качественным, долговечным и надежным. Важную роль в ходе строительства фундамента играет создание арматурного каркаса. Он изготавливается из металлических прутьев и вязальной проволоки.

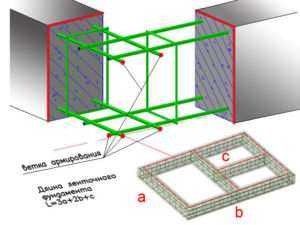

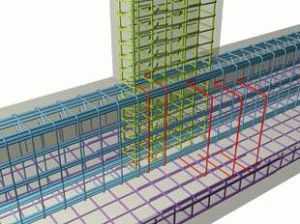

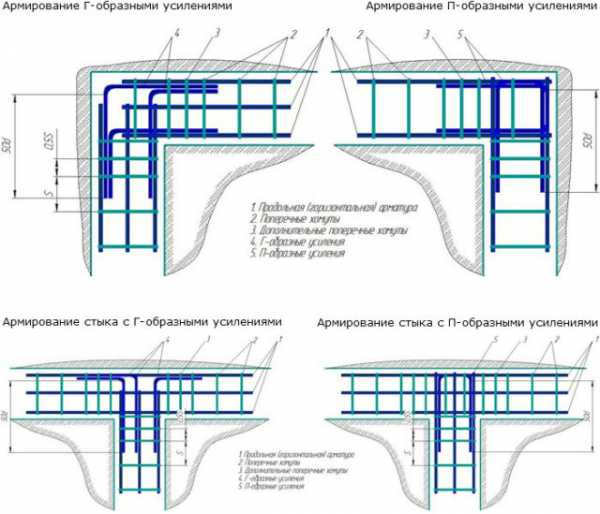

Армирование угла и примыкания ленточного фундамента.

Для чего необходим арматурный каркас?

Как известно, фундаменты изготавливаются из бетона, который в свою очередь состоит из песка, цемента, щебня и воды. Его эксплуатационные характеристики являются недостаточными, чтобы выдержать силы морозного пучения грунта. Из-за этого фундамент через несколько лет эксплуатации может лопнуть. В итоге строение придет в аварийное состояние.

Армирование ленточного фундамента.

Для того чтобы избежать возникновения такой ситуации, в ходе возведения фундамента необходимо использовать арматурный каркас. Он обеспечит основание строения высокими эксплуатационными характеристиками. Благодаря этому оно сможет выдержать любые нагрузки, которые возникают при движении грунта и его пучении. В итоге созданный фундамент простоит на протяжении многих десятилетий.

Выполнить правильно армирование основания дома невозможно без проведения предварительного расчета нагрузок на него. Исходя из этого, можно будет верно подобрать сечение арматуры, выяснить оптимальную геометрию каркаса и определить количество нитей. Такой расчет в обязательном порядке должен осуществлять специалист, так как допущение ошибок в нем просто недопустимо, поскольку это обернется серьезными проблемами.

Вернуться к оглавлению

Как сделать каркас из арматуры?

Схема установки плоских каркасов: l – длина сеток каркаса; h – высота каркаса; а – перепуск сеток каркаса (по проекту).

Значимость каркаса из металлических прутьев трудно переоценить, он просто необходим для того чтобы изготовление фундамента было выполнено правильно. Его изготовление требует наличия следующих материалов и инструментов:

• обрезные доски;
• металлические уголки;
• доски;
• стальная проволока;
• прутья;
• кирпичи;
• полиэтилен;
• рулетка;
• вязальная проволока;
• молоток;
• пассатижи.

Итак, чтобы сделать арматурный каркас правильно, в первую очередь, потребуется установить опалубку вокруг созданной траншеи под фундамент. Она формируется из обрезных досок. Чтобы ее изготовить, следует использовать гвозди. Готовый короб должен отличаться высокой прочностью и достаточной жесткостью. Для того чтобы обеспечить ему такие характеристики, стыки обрезных досок нужно скреплять дополнительно металлическими уголками.

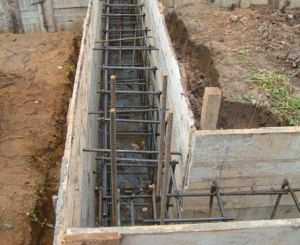

Схема монтажа пространственных арматурных блоков ленточного фундамента.

Далее снаружи опалубки накручивается стальная проволока (диаметр от 5 до 8 см), после чего происходит ее установка в котлован. Затем полиэтиленовой пленкой выстилаются дно траншеи и стенки короба. Это необходимо для того, чтобы предотвратить быстрое обезвоживание бетона и, следовательно, сделать его максимально прочным.

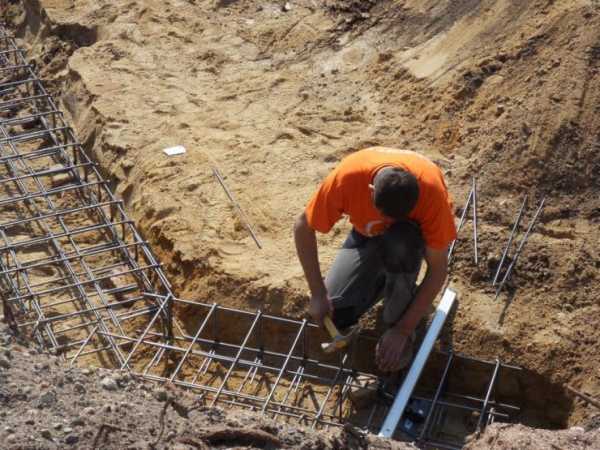

Теперь нужно взять металлические прутья и вбить их прямо в дно траншеи. Между ними необходимо соблюдать определенное расстояние – в пределах 20-30 см. При этом потребуется также сделать отступ от краев траншеи примерно на 4-6 см, необходимый для предотвращения негативного воздействия окружающей среды на арматуру.

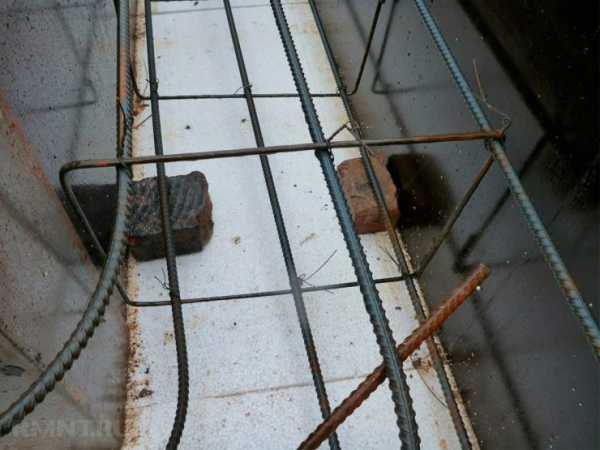

Затем нужно взять кирпичи и выложить их по всему дну траншеи. Они должны обеспечить ровное основание. Желательно перед их выкладкой создать песчаную подушку, чтобы максимально снизить силу пучения на фундамент.

После чего на дно из кирпичей можно выкладывать арматуру. Не забудьте о том, что ее вяжут, ведь без этого каркас во время заливки бетона разрушится.

В ходе этого потребуется использовать специальную проволоку сечением от 1 до 2 мм. С помощью нее нужно связывать прутья на их пересечении друг с другом. Кроме того, специалисты в области строительства рекомендуют зафиксировать стержни не только на дне, но и установить их с шагом в 20-30 см вдоль. Соответственно, к вертикальным прутьям, вмурованным в грунт, нужно будет при помощи вязальной проволоки присоединить дополнительно несколько горизонтальных.

Строповка армоблока: 1 – армоблок; 2 – траверса, Q = 5 – 10 т; В – ширина армоблока; h – высота армоблока.

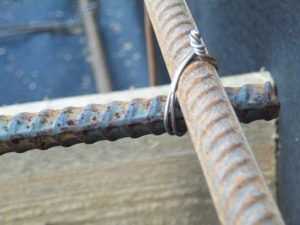

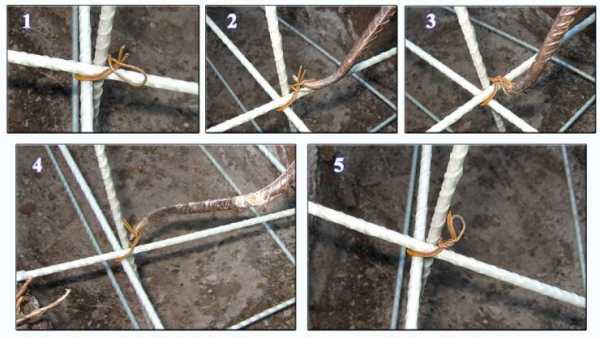

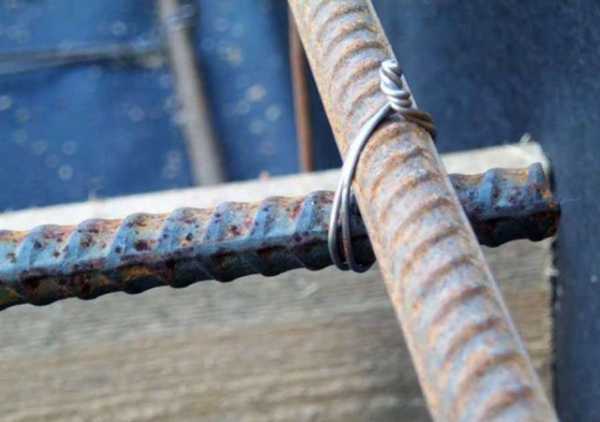

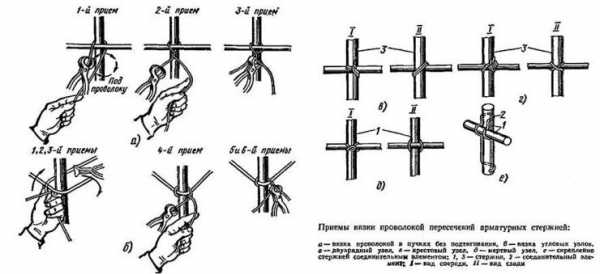

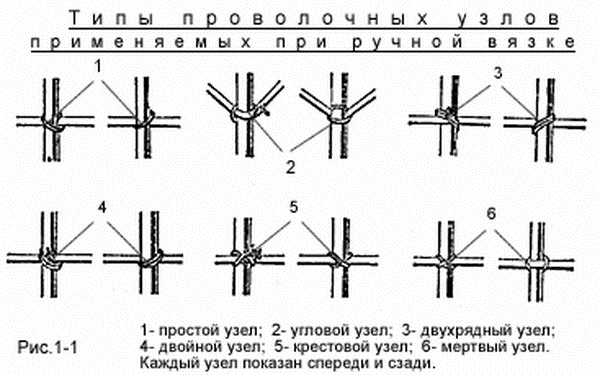

В процессе проведения таких работ важно правильно вязать арматуру. Делается это следующим образом: от проволоки отрезается кусок 30 см, затем она складывается пополам, далее ею оборачиваются строго по диагонали соединения прутьев – это нужно проделать несколько раз. Потом создается небольшая петля, и в нее заводятся свободные концы проволоки, вследствие этого будет образован крюк, который понадобится несколько раз провернуть по часовой стрелке, чтобы обеспечить надежность соединения. В ходе этого важно не порвать проволоку.

Следует учесть, что вязать арматуру не так сложно, как может показаться на первый взгляд. Однако на это уйдет немало времени, так как правильно провести такой процесс быстро своими руками крайне сложно. Для того чтобы вы самостоятельно могли вязать ее оперативнее, можно использовать специальные пистолеты или крючки.

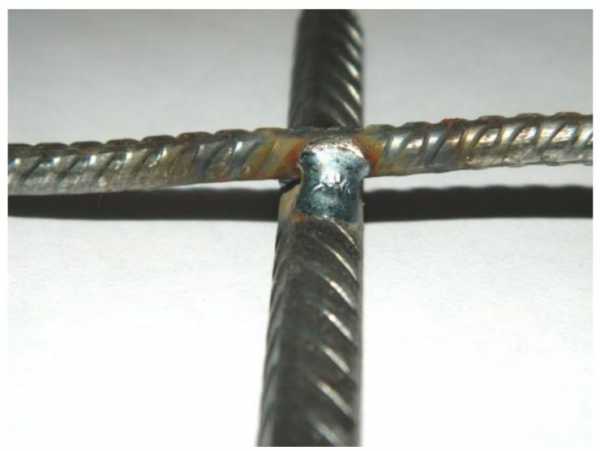

Некоторые вместо того, чтобы вязать арматуру, соединяют ее сваркой. На производствах такое допускается, но никак не в частном строительстве. Ведь под воздействием сварки металлические прутья повреждаются, вследствие чего снижается их прочность и долговечность. Поэтому лучше вязать при помощи проволоки.

Вернуться к оглавлению

Краткое подведение итогов

Арматурный каркас является неотъемлемой частью фундамента, поэтому так важно его предусмотреть. Он позволит создать надежное и прочное основание для дома. При этом вязать арматуру необходимо правильно: с использованием специальной проволоки и соблюдая технологический процесс. Тогда готовый каркас получится долговечным и сможет выдержать любые нагрузки.

Иннокентий Андреевич Власов

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

© Copyright 2014–2017, moifundament.ru

• работы с фундаментом
• Армирование
• Защита
• Инструменты
• Монтаж
• Отделка
• Раствор
• Расчет
• Ремонт
• Устройство

• Виды фундамента
• Ленточный
• Свайный
• Столбчатый
• Плитный

• Другое
• О сайте
• Вопросы эксперту
• Редакция
• Контакты

• Работы с фундаментом
  • Армирование фундамента
  • Защита фундамента
  • Инструменты для фундамента
  • Монтаж фундамента
  • Отделка фундамента
  • Раствор для фундамента
  • Расчет фундамента
  • Ремонт фундамента
  • Устройство фундамента
• Виды фундамента
  • Ленточный фундамент
  • Свайный фундамент
  • Столбчатый фундамент
  • Плитный фундамент

Источники: http://fundamentclub.ru/armirovanie/armaturnyj-karkas-v-lentochnom-fundamente.html, http://pobetony.ru/armirovanie/karkas-dlya-fundamenta-iz-armatury/, http://moifundament.ru/armirovanie/sdelat-armaturnyj-karkas-dlya-fundamenta.html

1pofundamentu.ru

Арматурный каркас для фундамента своими руками: как выполнить

Арматурный каркас для фундамента – обязательный конструктивный элемент, который сооружают при строительстве малоэтажных домов и высотных зданий. Он повышает прочность основания и увеличивает его сопротивляемость нагрузкам, возникающим в процессе эксплуатации из-за морозного пучения почвы или перемещения слоев грунта. Армирование проводят по определенным правилам, которые имеют свою специфику для буронабивных свай, ленточного или плитного фундамента.

Виды и принцип действия арматуры

По своей конструкции армирующие каркасы, повышающие надежность бетонного основания, состоят из продольных, вертикальных и поперечных элементов. Первые воспринимают наибольшую нагрузку, поэтому к их прочности предъявляют особые требования. Чтобы сделать расчет продольной арматуры, необходимо учитывать:

• параметры грунта на строительной площадке;
• высоту возводимых объектов;
• марку бетона;
• материал стен.

Для массивного дома стоит выбрать арматуру диаметром 14-17 мм

Согласно положениям СНиП, сечение продольных армирующих элементов не может быть меньше 10 мм. В зависимости от вида построек оно составляет:

• для бань, хозяйственных сооружений и каркасно-щитовых домов – 10 мм;
• для зданий из бруса, бревен и пенобетона – 12 мм;
• для массивных коттеджей из кирпича или монолитного бетона – 14-17 мм.

Вертикальные и поперечные элементы каркаса служат для придания ему жесткости, поэтому могут быть примерно 8-10 мм в диаметре. Для изготовления армирующих конструкций при возведении буронабивных свай, ленточного или плитного фундамента своими руками используют металлические прутки следующих типов:

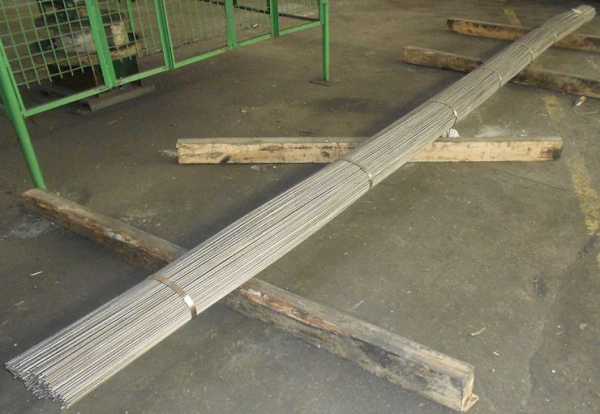

• Гладкие стержни в форме цилиндра.

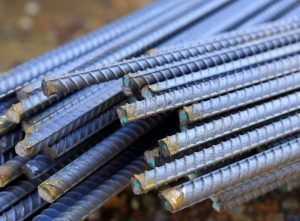

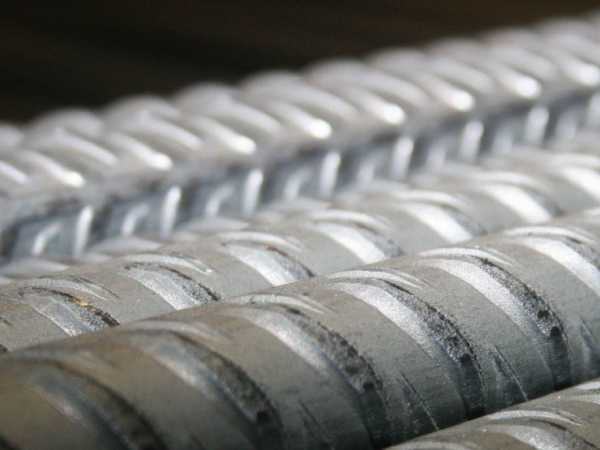

• Рифленые элементы с вертикально расположенными серповидными ребрами.

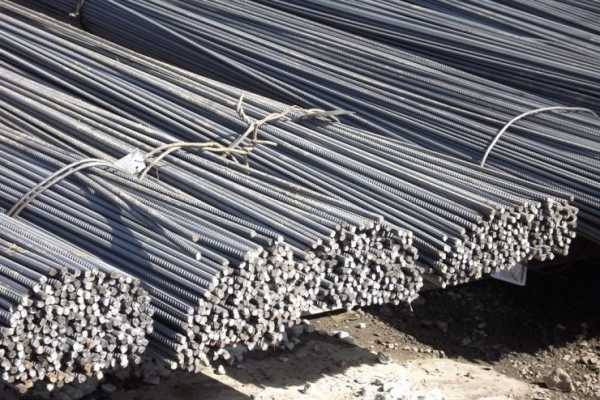

В качестве сырья для производства арматуры служит сталь различных марок, которая определяет механические характеристики и сферу применения прутков. Дополнительная термическая обработка или вытяжка стержней обозначается специальной маркировкой и повышает их прочность.

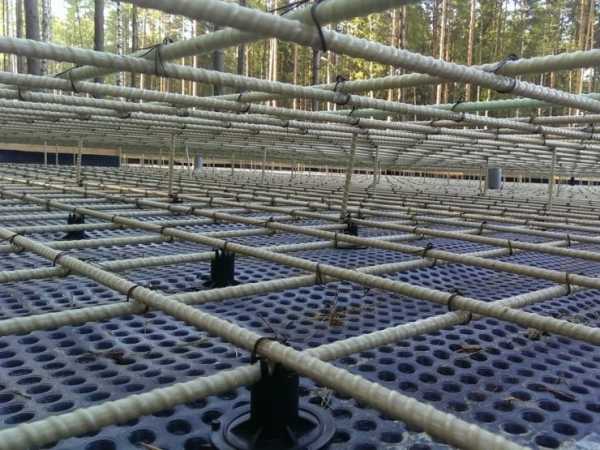

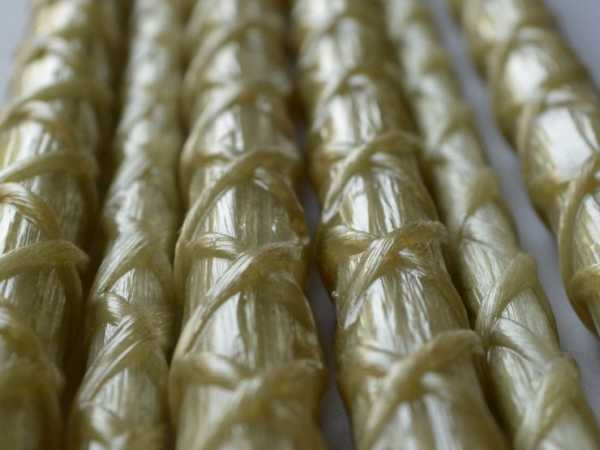

Помимо стальных прутков армирование фундамента делают с помощью стеклопластика. Он отличается небольшим весом, имеет сравнительно высокие показатели прочности и не подвержен коррозии. Главные недостатки стеклопластика – способность растягиваться и необходимость предельно точного расчета предполагаемых нагрузок.

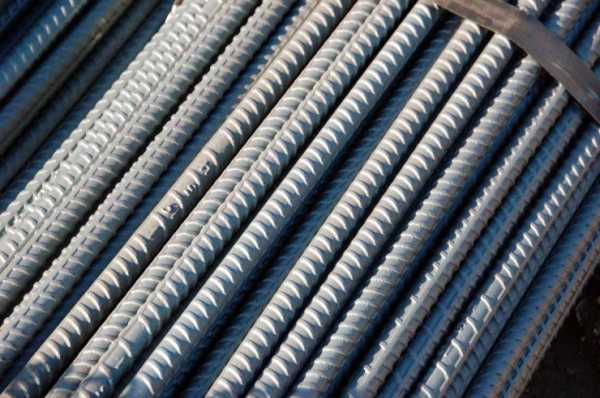

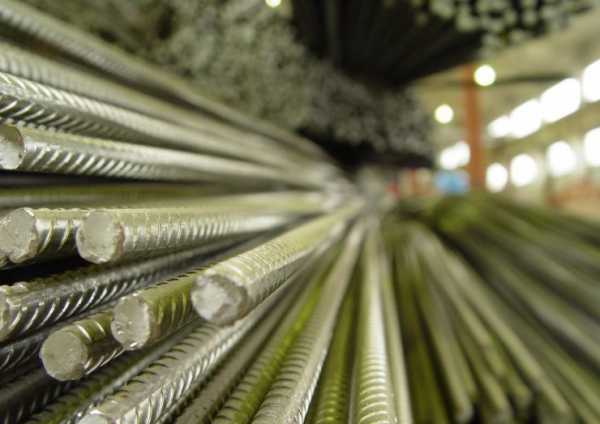

Рифленые стержни используются для тех участков, которые воспринимают растягивающие нагрузки.

Благодаря наличию ребер площадь соприкосновения с раствором из бетона значительно увеличивается и обеспечивается высокая степень адгезии. Гладкие прутья выполняют функции перемычек для соединения остальных элементов.

Соединение арматуры

Арматура, скрепленная с помощью вязки, образует более динамичную систему

Для фиксации элементов армокаркаса буронабивных свай, ленточного или плитного фундамента используют несколько способов. Самый простой вариант – с помощью точечной электрической сварки, позволяющей быстро скреплять места пересечения металлических стержней. К недостаткам такого метода относятся:

• ограниченный ассортимент стальных прутьев, которые можно соединять своими руками, используя сварку;
• жесткость каркаса и отсутствие люфта;
• снижение прочностных характеристик металла в местах фиксации сваркой и склонность его к образованию коррозии.

Более эффективным способом соединения металлических стержней своими руками в единую конструкцию является вязание. Его выполняют с применением специальной проволоки, из которой в местах нахлеста отдельных элементов формируют и закручивают петли. В некоторых случаях каркас из стальных прутьев делают, используя в качестве крепежа строительные хомуты из пластика.

Изготовление арматуры для буронабивных свай

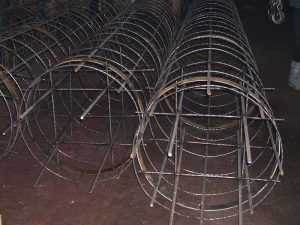

Свайную опору можно армировать как с помощью отдельных прутов, так и с помощью готового каркаса

Для армирования буронабивных свай понадобятся рифленые стальные стержни сечением 10-12 мм. Их количество зависит от диаметра возводимых опор и может варьироваться от 2 до 4 штук.

Длину прутьев делают такой же, как и у буронабивной сваи, а при последующей возможной обвязке ростверком из железобетона добавляют 300‑500 мм на выпуски арматуры. Чтобы избежать сдвигов элементов каркаса их соединяют, применяя круглые или треугольные хомуты.

Для снижения трудоемкости армирование буронабивных свай делают, используя конструкции заводского производства. Они имеют треугольное сечение и применяются для монолитных балок. При заливке бетона металлические прутья должны быть скрыты раствором.

Технология изготовления арматуры для плит

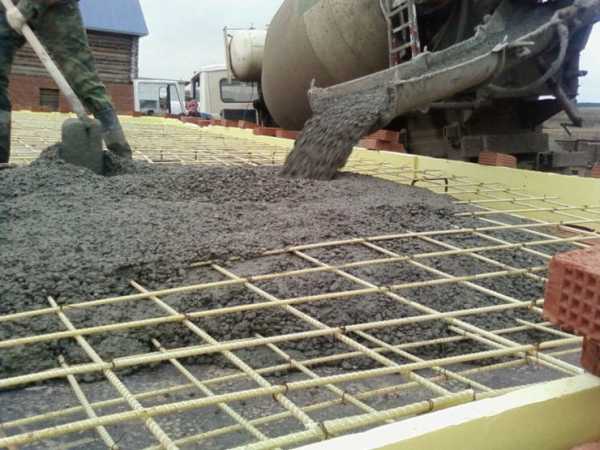

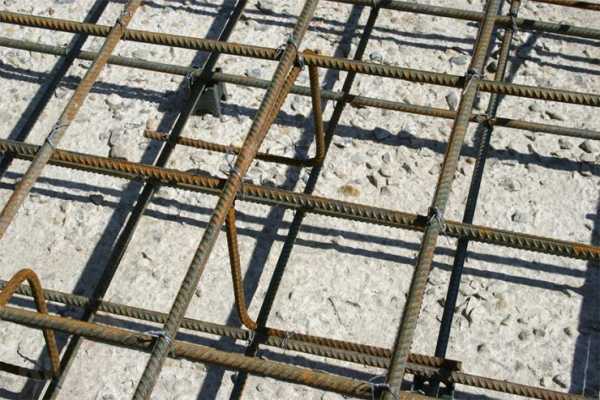

В отличие от буронабивных свай арматурный каркас для плитного фундамента состоит из двух сеток, которые изготавливают путем соединения элементов поперечного и продольного направления одинаковой толщины. Обычно их сечение может варьироваться в пределах 12-14 мм. Каркас делают, используя рифленые прутья, которые обеспечивают требуемый уровень адгезии с бетонной смесью.

Расстояние между отдельными арматурными сетками зависит от расчетной толщины основания и соблюдается благодаря перемычкам. Их можно сделать своими руками из различных остатков труб ПВХ, металлических уголков и других подручных материалов, которые способны выдерживать значительные нагрузки, и не подвержены появлению грибка и гнили.

При изготовлении каркаса для плиты, как и у буронабивных свай, оставляют пространство для заливки защитного слоя бетона.

Посмотрите видео, как происходит вязка арматуры для монолитной плиты основания.

Особенности армирования ленточного основания

По сравнению с армированием буронабивных свай и оснований в виде плиты сооружение каркаса для ленточного фундамента отличается значительной трудоемкостью. Вязание отдельных его элементов можно выполнять отдельно с последующим опусканием полученной конструкции в траншею или непосредственно в опалубке.

Чтобы сделать армирующий каркас своими руками для ленточного фундамента, необходимо:

• подготовить траншею и установить опалубку из обрезных досок или других материалов по периметру основания;
• нарезать стержни нужной длины для вертикального армирования;
• вбить в дно траншеи металлические прутья с шагом в 20-30 см, отступая от края 4-6 см;
• сделать основание для продольной и поперечной арматуры из кирпича, который укладывают на песчаную подушку по периметру фундамента;
• выложить металлические стержни на кирпичи и связать их с помощью проволоки в единую конструкцию.

Рекомендуем посмотреть видео о том, как происходит укладка прутов в ленточное основание.

Особое внимание уделают армированию углов ленточного фундамента. Чтобы обеспечить их прочность, требуется:

• согнуть стержни таким образом, чтобы их концы были заглублены в основание;
• укрепить места перекрытия прутьев, используя поперечные и вертикальные стальные армирующие элементы.

При недостаточной для загибания на стену длине металлических прутьев их укрепляют с помощью стрежней Г-образной формы, а расстояние между хомутами делают в 2 раза меньше. Для вязания арматуры используют крюки, плоскогубцы, скобы и специальные пистолеты.

При заливке бетонного раствора следует обеспечить определенную толщину предохранительного слоя, закрывающего армирующий каркас из металлических прутьев. Обычно она составляет от 3 до 5 см.

fundamentaya.ru

виды каркасов и оснований, инструкция по устройству

Армирование – это неотъемлемая процедура при возведении фундаментов самых различных видов и типов. Лишь иногда, при наличии идеальных условий, он не требуется, но это очень маловероятно. Каркас из арматуры для фундамента – это важнейшая его составляющая. Благодаря столь эффективному сочетанию бетонных и металлических элементов становится возможным достижение наилучшей прочности фундаментного основания. Таким образом, возведённая конструкция сможет адекватно реагировать на любые действия со стороны почвы.

Роль арматурного каркаса в фундаменте во многом схожа с ролью человеческого скелета. В то же время, арматура выполняет и другие функции помимо каркасных. Так, к примеру, данный элемент требуется и для распределения растягивающих и деформационных нагрузок. Неармированный бетон не способен преодолевать такие воздействия, поскольку его основная функция заключается в противодействии к разного рода сжатиям.

Стоит отметить также и то, что устройство каркаса из арматуры предусматривает использование стержней ребристой и гладкой поверхностью, выполненных разных диаметров. Гладкие прутья чаще всего обладают диаметром, находящимся в диапазоне от шести до восьми миллиметров, служат такие элементы в качестве составляющих структуру каркаса.

Арматура с ребристой поверхностью отличается большим диаметром, который нередко превышает и шестнадцать миллиметров. Благодаря такой поверхности становится возможным обеспечение наилучшей адгезии с бетонной составляющей. Стоит также отметить, что ребристую арматуру чаще всего укладывают в горизонтальное положение, но это зависит от того, какие планируются нагрузки на основания, а также какие качественные показатели имеет почва в той или иной местности. Одна из базовых задач состоит в восприятии оказываемых деформационных воздействий.

Если также учитывать и то, что места растяжения фундаментного основания образуются, преимущественно, на его поверхности, то большую часть каркасных элементов размещаются поближе к ней. Благодаря такому способу становится возможным обустройство защищающего бетон слоя. Таким образом, полностью предотвращается возможность коррозию металла.

Разновидности арматурных каркасов

Важно помнить о том, что функции и задачи арматурных каркасов различаются в зависимости от конкретного типа фундаментного основания. В зависимости от того, для чего нужен каркас из арматуры, он бывает нескольких видов. Так, к примеру, для монолитного основания ленточного типа чаще всего обустраивают двухпоясной каркас. Данные «пояса» между собой объединены посредством арматуры поперечного вида. Если речь идёт о плиточном основании, то его укрепляют арматурной сеткой. Что касается опорно-свайного фундамента буронабивного типа, то усиливают с помощью вертикально-направленных прутьев.

Армирующие стержневые элементы соединяют с помощью специальной проволоки. Некоторые случаи предполагают использование сварки, но в частном строительстве наиболее популярна сцепка с помощью проволоки. В данной статье нами будут рассмотрены арматурные каркасы, выполняемые для различных видов фундаментов, включая следующие:

• основание ленточного типа, которое завоевало наибольшую популярность в частном строительстве;
• плиточное основание – использование данного варианта оправдано в тех случаях, когда имеет место возведение постройки на сложной почве;
• опорно-свайное основание буронабивного типа применимо также в зависимости от особенностей грунта и возводимого здания.

Ленточный фундамент

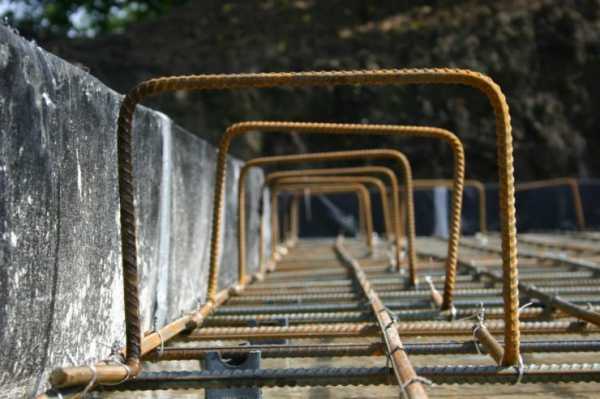

Для начала рассмотрим каркас из арматуры для ленточного фундамента. Сразу же стоит отметить то, что его достаточно сложно армировать. Смысл данного элемента остаётся тем же, но увеличивается трудоёмкость данной операции. Вязку каркасной конструкции можно осуществлять непосредственно в опалубке, но только в тех случаях, когда ширина данного сооружения допускает это. Существуют также варианты отдельной вязки. Все эти операции можно выполнять самостоятельно, но желательным является привлечение к данным действиям хотя бы одного помощника.

Алгоритм действий по армированию ленточного фундамента опишем далее:

1. Для начала необходимо уложить требуемое число стержней поперечного типа. Стоит отметить, что их длина обычно меньше ширины возводимой ленты на сто миллиметров. Таким образом, отводится по пятьдесят миллиметров с каждой из сторон. Для того чтобы обустроить ЛФ-основание такими стрежнями применяют гладкую арматуру, диаметр которой находится в диапазоне от шести до восьми миллиметров;
2. Затем на поперечное армирование укладывают 2 прута ребристой арматуры продольного типа. Диаметр данных элементов может составлять от двенадцати до шестнадцати миллиметров. Таким образом, обустраивается нижний каркасный пояс;
3. Далее в местах, где сопрягаются поперечные и продольные стержни должны быть вертикально установлены гладкие арматурные прутья. Их длина обычно на сто миллиметров меньше высоты ленты;
4. После этого к вертикальным элементам должны быть привязаны верхние прутья поперечных составляющих;
5. На верхние прутья поперечного направления монтируют два прута продольной арматуры. Таким образом, обустраивают верхний каркасный пояс;
6. Следует помнить также о том, что каждое из соединений должно быть хорошенько перевязано посредством проволоки.

Полученную каркасную конструкцию затем устанавливают на какой-либо полимерный материал, который будет устойчив к деформациям. Сюда можно отнести бетонную подготовку, могут использоваться и специализированные насадки. К числу довольно-таки доступных решений относится использование кусков труб, выполненных из поливинилхлорида. Можно применить и обыкновенные подрозетники.

Следует помнить также и о том, что обустраивая каркас из арматуры для фундамента, нужно соединять между собой перпендикулярные ленты продольной арматуры. Её следует предварительно сгибать посредством специального инструмента. Благодаря использованию такого способа, становится возможным обустройство единой жёсткой рамы. Последняя всегда сможет выдержать неравномерные деформационные воздействия в любых, даже самых сложных случаях.

Плитный фундамент

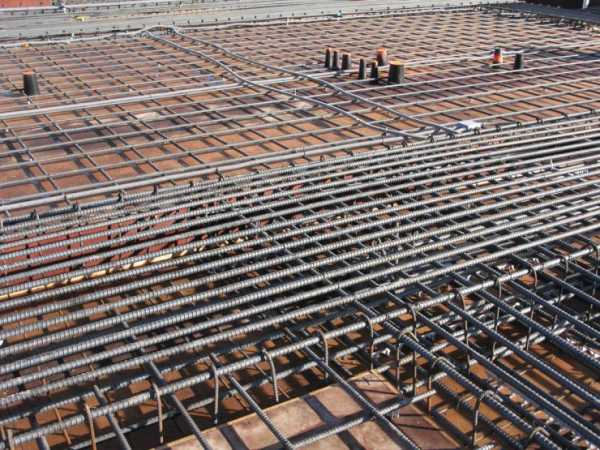

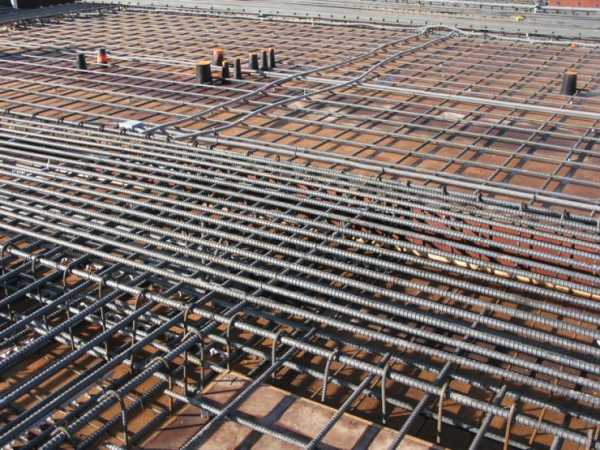

Каркас для фундаментного основания плиточного типа состоит из двух арматурных сеток, причём расстояние между ними зависит от параметров плиты, в частности от её толщины. Подобные сетки являются совокупностью прутьев поперечного и продольного типа, имеющих одинаковое сечение. Для обустройства подобного каркаса применяют ребристую арматуру, которая способно обеспечить наилучшее взаимодействие с бетонной составляющей.

Пространство между каркасами заполняют перемычки, изготавливаемые из обрезков труб ПВХ, либо из металлических уголков. В принципе, в этом качестве могут использоваться и другие материалы, но они должны отвечать требованиям устойчивости к нагрузкам, а также не быть подверженными гниению. По понятным причинам применение древесины здесь крайне неуместно, помните об этом, когда вы будете думать над тем, как сделать каркас из арматуры для фундамента. В процессе возведения каркасной конструкции для плитного фундамента не забываем оставить некоторый запас, предназначенный для защитного бетонного слоя. Это расстояние в пятьдесят миллиметров со всех сторон, включая верх, низ и бока.

Опорно-свайный фундамент буронабивного типа

На самом деле, армировать такое основание достаточно просто. С этой целью берём несколько прутьев арматуры, диаметр которых равен двенадцати миллиметрам. Их количество может быть от двух до четырёх единиц, что зависит от размеров опор. Что касается длины арматурных элементов, то этот показатель равен аналогичному параметру буронабивной сваи. Если в дальнейшем планируется обвязка арматуры каркаса фундамента ж/б ростверком, то необходимо запастись около 400 мм. Арматурный каркас связывают с использованием круглых или треугольных хомутов. Кроме того, могут использоваться каркасы, имеющие треугольный тип сечения. Они используются в процессе изготовления монолитных балочных перекрытий.

В заключение

Следует помнить о контроле над вертикальностью и горизонтальностью каркасных составляющих. Если вы решились на самостоятельное возведение такой конструкции, то будьте готовы к тому, что на это, скорее всего, придётся потратить немало времени. В любом случае, желаем вам успехов в этом деле!

nafundamente.ru

Каркас для фундамента из арматуры: как сделать

Всякое строение имеет достаточно прочный фундамент, который не только является его основанием, но и распределяет всю несущую нагрузку равномерно, предупреждая трещины, перекосы и другие неприятные последствия в процессе эксплуатации. Но для придания основанию необходимой прочности стоит выполнить арматурный каркас для фундамента. Такой каркас станет тем элементом, который и будет удерживать основание от разрушений вследствие воздействия внешней среды на строение.

Начало выполнения каркаса

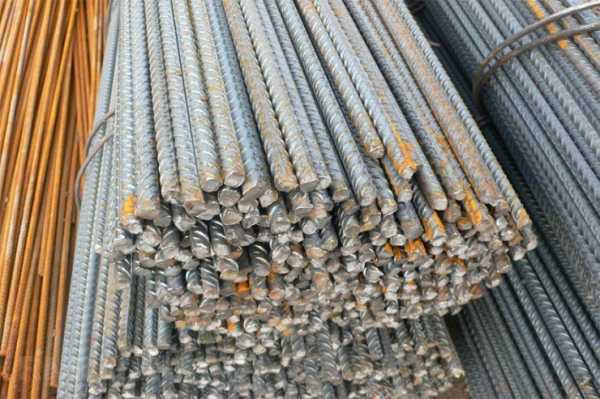

Первым этапом создания каркаса считается выбор прутьев для армирования основания. Так как разновидностей арматуры имеется несколько, стоит рассмотреть параметры каждого вида:

• гладкие круглые прутья – недорогой вариант арматуры с достаточной прочностью и хорошим запасом на растяжение и сжатие. Но вязать такие элементы в одно целое довольно сложно из-за гладких поверхностей;
• ребристые круглые прутки – средней стоимости с отличной прочностью и необходимыми параметрами. Обвязка такими материалами всегда самая простая и быстрая из-за хорошего сцепления за счет ребер;
• гладкий шестигранный прут из металла – довольно высокая цена, зато хорошие параметры. Соединение элементов в одну конструкцию быстрое и несложное, а вот приобретение самого материала часто выливается в солидную сумму.

Кроме внешних характеристик прутьев имеются еще одни параметры, по которым выбираются элементы для будущего каркаса. Это толщина продольных и поперечных отрезков арматуры. Для небольшого или среднего строения жилого типа уместно брать поперечины не меньше 6 мм в диаметре. А продольные прутья обычно берут средней толщины от 12 до 16 мм.

Виды арматурных каркасов

В зависимости от выбранного вида фундамента выполняется и арматурный каркас. Он имеет четыре основных типа, которые с успехом применяются при строительствах и возведениях фундаментов:

1. Ленточный пояс из двух уровней, соединенных друг с другом в одну решетку.
2. Стандартная решетка с небольшими ячейками для монолитных типов оснований, укладываемая в котлован.
3. Квадрат из арматуры, устанавливаемый под опорные столбы в подготовленные ямы столбчатого типа оснований.
4. Продольная обвязка прутьями свай разного вида для придания основанию дополнительной прочности.

Любой из видов обеспечивает фундаменты всеми необходимыми параметрами, для которых он и рассчитан. К тому же схемы армирования и выполнения каркасов из арматуры проверены на практике и действуют годами. Поэтому остается только выбрать тип основания, и сделать соответствующий ему каркас.

 Варианты вязки каркасов

Имеется несколько способов вязать металлические прутья в один каркас для основания:

• метод ручной обвязки, когда соединения продольных и поперечных элементов производится при помощи проволоки закрепленной определенной петлей;
• способ сварки точечным методом, когда места стыков привариваются друг к другу, образовывая одну конструкцию;
• вариант сделать вязку при помощи пистолета, который сам выполняет петли при помощи проволоки, выходящей из рабочего отверстия.

Первый способ довольно трудоемкий и занимает много времени. Зато он один из оптимальных вариантов создания каркаса.

Второй метод быстрый и наименее сложный. Но он больше всего рискованный за счет быстрого разрушения конструкции воздействия внешней среды.

Третий вариант больше всего приемлем для начинающих строителей, так как почти вся работа выполняется специальным приспособлением. Это занимает немного времени и получается прочный каркас для армирования.

Каркас для каждого типа фундамента

Вязать арматуру стоит определенной длины и ширины. Длина может оставаться такой, каким и будет сам прут. А вот ширина должна быть на 10 см меньше ширины будущей стены строения.

Так делается для того, чтобы арматура не прикасалась к грунту и не выпирала со стен основания. Это не только имеет не слишком красивый вид, но и позволяет коррозии быстро разрушить весь арматурный каркас, уменьшая прочность всего строения.

Те же условия применяются к армированию монолитных оснований. Но здесь стоит внешние выступающие части каркаса загнуть вниз, но так чтоб они не касались грунта.

А вот для столбчатых типов оснований лучше вязать секцию необходимой длины и ширины в отдельном месте. Здесь же соединять ее с вертикальными штырями, на которые прикреплять верхний пояс. Цельную конструкцию укладывают в яму прочно, чтобы не было перекосов или наклонов в одну из сторон.

Для свайных типов армированный каркас будет выглядеть как продольные пучки прутьев, установленные вдоль опор и соединенные со сваями проволокой.

Двойной пояс для ленточных оснований

Начинать вязать конструкцию из арматуры стоит на отдельном месте и лишь потом, укладывать готовые секции в траншеи.

Порядок работ будет таким:

• создание необходимого количества секций для всего пояса;
• крепление вертикальных штырей к каждой секции с обеих сторон;
• укладывание секций в подготовленные траншеи, начиная с углов, одну на другую с запасом 10-12 см;
• соединение секций в одну непрерывную ленту при помощи все той же проволоки;
• крепление верхнего пояса к общей конструкции.

Рассчитать количество секций, которые необходимо выполнить, несложно. Просто длина всего основания делится на длину каждой секции и прибавляется количество припусков на стыки.

Сделать каждую секцию самостоятельно без сноровки довольно сложно. Лучше всего воспользоваться специальным пистолетом, который сам делает прочные петли из проволоки на указанном месте.

Начинать стоит с углов, так как они считаются самыми сложными в укладке участками. После того, как углы будут связаны прочно, можно заполнять траншеи, соединяя секции по ходу работы.

Верхний пояс устанавливается на вертикальные штыри так же, как и нижний. В итоге получается прямоугольная непрерывная лента, которую можно заливать раствором.

Конструкция для монолитных фундаментов

Эти работы выполняются в самом котловане, но на отдельном месте. Так как установка каркаса проводится непосредственно на материалах гидроизоляции, то лучше сделать каркас отдельно и только потом его укладывать на рубероидные листы или битумы.

Выполнение конструкции происходит по тому же плану, что и для ленточных типов. Правда, здесь стоит делать нижний пояс довольно большой длины и ширины, чтобы он  покрывал все пространство будущего основания. Да и вертикальные штыри стоит соединить с нижним поясом до того, как его укладывать на подготовленное место котлована. А верхний пояс армирования уже присоединяют после установки каркаса на место.

Армированное для свайного фундамента

После того, как сваи будут установлены на необходимых местах, стоит приступать к их армированию. Для этого вокруг каждой опоры вдоль по длине устанавливают связки из нескольких прутьев.

Такие связки также выполняются отдельно и только после прочного соединения устанавливаются на места. Ведь сваи вбиваются или ввинчиваются в определенное место и их можно расшатать, если с первого раза неправильно выполнить армирование и переделывать его. Поэтому работы тщательно вымеряются и проводятся с первого раза, после гидроизоляции.

После того, как связки арматуры будут установлены, их необходимо закрепить меду собой проволочными петлями для устойчивости. И только после этого заливать раствором.

rufundament.ru

88 фото технологии усиления фундамента

Арматура, используемая при заливке фундамента бетоном, это самый основной элемент будущего строения. Именно фундамент несет в дальнейшем всю нагрузку, которую оказывает на него строение. По этой причине для строительства более прочного фундамента применяется железобетон.

Хотя для заливки основания здания используется прочный и долговечный материал бетон, все же этого не достаточно. По этой причине бетонную заливку укрепляют арматурой для фундамента.

Еще относительно недавно для этих целей использовали металлическую арматуру, но в настоящее время большое распространение получил и другой вид прутков.

Сегодня, для получения прочного фундамента используются два основных вида изделия:

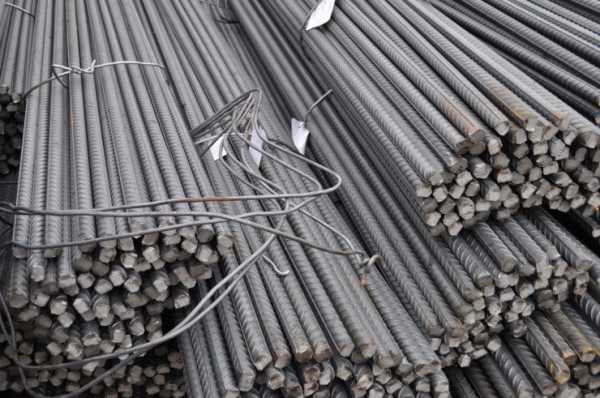

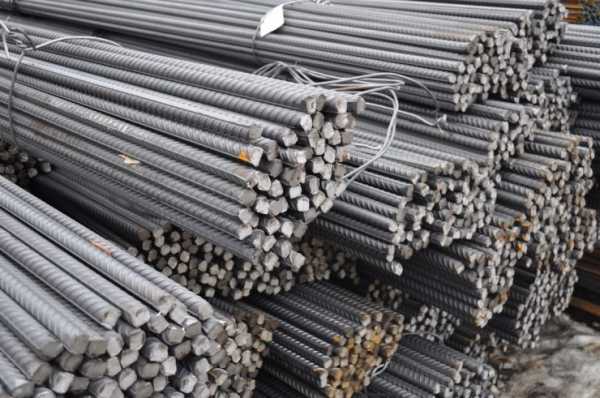

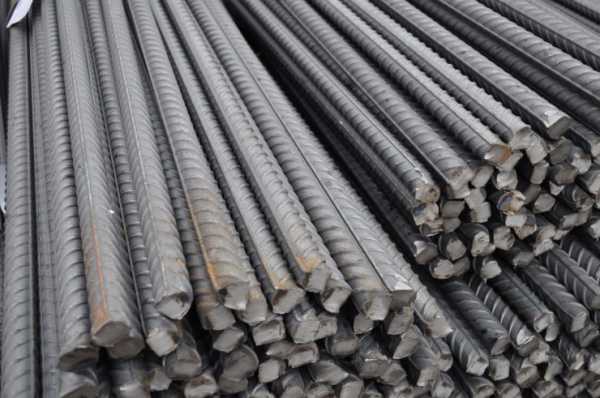

• Металлический прут, круглой формы, для жесткости имеющий ребристую поверхность.

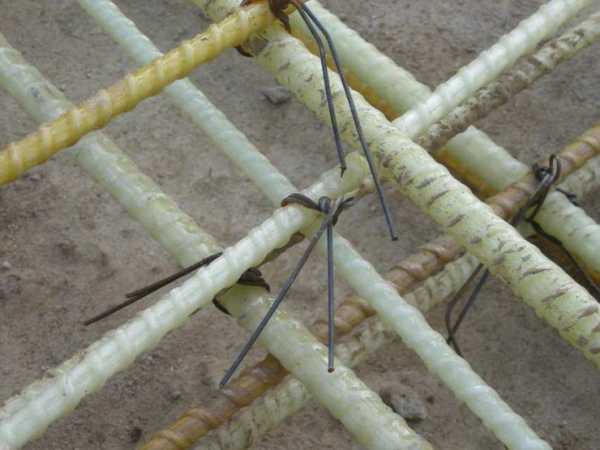

• Композитный пруток, изготовленный из стеклопластика, отличной характеристикой которого считается огромная антикоррозийная стойкость.

Каждый вид прутков имеет свои положительные особенности и характеристики. Стоит так же заметить, что пластиковая арматура появилась на строительном рынке не очень давно, и не успела доказать свою надежность и долговечность в эксплуатации.

Металлический каркас и его монтаж

Монтировать арматуру для фундамента возможно различными способами. Для начала делается расчет арматуры для фундамента, а затем начинается сборка каркаса и установка опалубки. Установка каркаса производится разными способами.

Во время возведения зданий промышленным способом, металлическая арматура монтируется в каркас с помощью электросварки. Это дает возможность быстрого монтажа всей конструкции.

Правда такой вид сборки имеет свои определенные особенности:

• Собрать конструкцию возможно только из прутьев, имеющих в маркировке изделия букву «С».
• При помощи электросварки возникает жесткое крепление прутьев, что больше можно отнести к недостатку.
• В местах сварки арматура теряет свои показатели прочности.

Другой разновидностью крепления каркаса считается вязка металлических прутьев. Давайте рассмотрим, как вязать арматуру с помощью стальной, вязальной проволоки.

В местах соединения при помощи петли и ее закручивания, прутья скрепляются друг с другом. Этот способ считается лучше сварки, так как создает небольшой люфт для движения, при этом арматура сохраняет первоначальную прочность. Так же этот способ применяется при установке фундамента из стеклопластиковых прутьев.

Армирование каркаса

Монтаж прутьев в фундаментном каркасе зависит от его классификации, для разных типов существует своя особенность. Толщина арматуры для ленточного фундамента может быть от 10 до 14 миллиметров.

Толщину прутка определяет мощность возводимого строения. При установке такого вида каркаса необходимо устройство всего двух поясов армирования: верхнего и нижнего. Оба пояса изготавливаются из ребристых прутьев, скрепляющихся с гладкой арматурой меньшего диаметра.

Нужно знать, что арматура полностью заливается бетоном, на поверхности фундамента не должно быть никаких торчащих концов, таким образом гарантируется прочность каркаса.

Монтаж плитного основания потребует больших затрат, для его устройства. Этот вариант фундамента, в отличие от остальных, обладает наибольшей прочностью, при этом считается самым затратным вариантом.

Для усиления такого типа фундамента применяется ребристая арматура, диаметр которой может быть от 10 до 16 миллиметров. В каркасе укладываются два металлических пояса, имеющих клетки примерного размера 20Х20 сантиметров.

При выполнении устройства любого вида фундамента, необходимо заранее просчитать количество и диаметр прутьев, чтобы в дальнейшем не возникало проблем в момент работы, по его монтажу.

Фото арматуры для фундамента

landshaftportal.ru

Изготовление арматурного каркаса ленточного фундамента

Что представляет собой ленточный фундамент? Это сплошная полоса из железобетона, которая проходит по периметру здания под внешними несущими стенами и под конструктивными перегородками внутри. Важная особенность ленточного монолитного фундамента — это одинаковая форма поперечного сечения каждого из участков. У этого типа основания имеется такое преимущество, как очень простой способ изготовления, если сравнивать, к примеру, с плитными или свайными фундаментами.

Траншеи роются вручную или экскаватором. Если использовался экскаватор, необходимо дно траншеи выровнять вручную.

В производстве монолитного ленточного фундамента основной материал — бетон, который выполняется из нескольких составляющих, смешанных в определенных пропорциях. Как правило, бетонную смесь готовят из воды, песка и цемента. Бетон не всегда оказывается достаточно прочен для того, чтобы хорошо выдерживать конструкцию — он может оказаться неустойчивым из-за воздействия таких факторов, как влажность и механические нагрузки, перепады температуры и так далее. Чтобы исключить возможные неприятности, следует провести дополнительное укрепление структуры основания.

Большую эффективность дает такая операция, как армирование бетона, то есть добавка во внутреннюю структуру изделий из металла, которые придают нужную жесткость готовому основанию.

Правила армирования

Структура ленточного фундамента.

Бетонная смесь не в состоянии по своим физическим свойствам предотвращать деформации конструкции, могущие возникать в процессе эксплуатации. Зато стальная арматура почти не поддается сжатию, она достаточно пластична и обеспечивает жесткую фиксацию для такой конструкции, как фундамент. Поэтому введение в его состав арматуры из металла поможет предотвратить образование в нем трещин и не допустит сдвигов грунта. Фундамент будет меньше деформирован, а это означает, что и стены будут при эксплуатации более ровными.

Прежде чем начать работы по сооружению армированного ленточного фундамента, следует провести предварительный расчет для определения фактической нагрузки на основание. Подбирается арматура. Здесь учитывается допустимое сечение, например, арматура диаметром меньше 12 мм отлично подходит для того, чтобы укрепить фундамент под гаражом, и не годится для дома из кирпича. Прочность основания оказывает непосредственное влияние на окончательную устойчивость постройки, поэтому подбор материала, из которого будет выполняться каркас, лучше доверить специалистам. Они же помогут определить и оптимальный шаг для установки арматуры. Важно учитывать и такой параметр ленточного фундамента, как глубина, которую определяют в соответствии с результатами анализа грунта.

Принцип работ

Схема армирования

Устраивая ленточный фундамент, первым этапом работ можно считать выполнение деревянной опалубки, которую потом надо будет убрать. Дерево является материалом, который прекрасно впитывает влагу. Чтобы не допустить этого, можно использовать пергамин, который прикрепляется к опалубке при помощи степлера. Дно траншеи выстилают слоем из обломков кирпичей — это будет основание для того, чтобы сделать арматурный каркас. Одно из главных условий для того, чтобы правильно укрепить ленточный фундамент, — это внимательное соблюдение расстояния от металлических конструкций, расположенных внутри, до поверхностей снаружи. Это расстояние должно быть не меньше, чем 50 мм. При выполнении этих условий можно соорудить конструкцию таким образом, что арматура полностью будет расположена внутри бетона. Так будут обеспечены необходимые условия для того, чтобы придать фундаменту хорошую прочность и увеличить срок службы.

Согласно технологии арматура имеет особую структуру, от формы и качества которой будут зависеть характеристики окончательного изделия, то есть ленточного фундамента. В большинстве случаев армирование представляет собой каркас из металлоизделий, у которого пруты располагаются в определенном шаге друг от друга. Шаги заранее рассчитываются и отражаются в проекте. Такие параметры зависят от требуемой глубины основания и могут находиться в пределах 10-25 см. Для размеров ячеек, из которых состоит арматурный каркас, также существуют определенные ограничения: длина — 40 см, ширина — 30 см. Глубина ячейки будет определяться в зависимости от предстоящей нагрузки. В случаях с многоэтажными строениями и частными коттеджами она значительно различается.

Ограничение накладывается также и на способы крепления между собой армирующих прутов. Сварка для выполнения таких соединений не рекомендуется. При таком способе в области сварного шва меняются физические свойства металла и уменьшается его толщина. Здесь наилучшим выходом будет использование соединения из проволоки. Очень хорошо, если при этом обеспечена целостность прутьев арматуры (отсутствуют промежуточные соединения). Это положительно влияет на то, насколько прочен и надежен арматурный каркас. Повысить прочность и сделать ленточный фундамент более надежным можно и таким способом: в цокольной области фундамента устраивают вентиляционные отверстия (их должно быть не менее трех). Помимо своей основной функции, эта операция поможет предотвратить образование гнили и увеличит коэффициент амортизации основания.

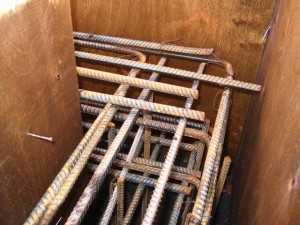

Сооружение каркаса из арматуры

Схема каркаса из арматуры.

Начинают сооружать каркас из арматуры с того, что устанавливают по периметру стальные прутья, вбивая в землю. Потом по ним будет выполняться привязка верхнего и нижнего поясов, что обеспечит оптимальную жесткость. Монтировать арматуру надо параллельно с установкой опалубки. Чтобы выполнить обвязку, используется вязальная проволока и крючок. У готовой конструкции должна быть достаточная прочность, чтобы ее форма не изменилась во время заливки бетонной смеси.

Если проектом не предусмотрен другой метод выполнения работ, армирование производят стандартно — вертикально попарно с шагом 30 см или горизонтально попарно с шагом 200 см. При горизонтальном типе армирования обязательное условие — наличие прутов, вертикально уложенных на стыках перемычек. В проекте должно быть указано расположение каждого прута арматуры, диаметр, длина, количество. Если такая информация отсутствует, каркас выполняют двумя рядами вертикальной арматуры. Крепление производят горизонтальными рядами, у которых количество определяют в зависимости от глубины. Чтобы приготовить бетонную смесь, лучше выбирать бетон высокого качества, например, марки М200.

Заключительная обработка

Готовое основание должно быть хорошо защищено от воздействий влаги. Полное застывание бетона происходит примерно за неделю, после чего снаружи поверхность обмазывают битумной мастикой, на которую приклеивается гидроизоляция — полиэтилен, рубероид или другие материалы. Рекомендуется провести обработку грунта, который прилегает к фундаменту, с использованием полимерной смеси с вяжущей консистенцией. По окончании работ все пазухи фундамента послойно засыпаются песком. Каждый из слоев надо тщательно утрамбовать, а после этого залить водой.

Более качественно выполнить армирование ленточного фундамента можно путем расположения смежных полос арматуры «в клеточку», перпендикулярно друг к другу. Чтобы получился надежный арматурный каркас, связывание прутов надо выполнять как можно более тщательно, для этого применяют специальную отожженную проволоку и приспособление для вязания. Выстилку из кирпича, которая используется в качестве подставки для арматурного каркаса и предотвращает контакты с грунтом, можно заменить на специальные держатели. Но применение бойного кирпича все же считается более удобным и выгодным.

1pobetonu.ru

Каркас для фундамента из арматуры — как вязать крючком арматуру

Каркас для фундамента из арматуры выполняет те же функции, что и человеческий скелет. Прутья из металла, которые есть в любом фундаменте, помимо своих основных функций, помогают принимать растягивания, нагрузки и прочие виды механических деформаций, с чем, в силу своих свойств, не может совладать обычный бетон.

Арматурный каркас и его важность для основы здания

Изготавливая арматурные каркасы для фундаментов, в большинстве вариантов, используются различные металлические прутья с ребристой или гладкой поверхностью. Гладкие прутья изготавливаются диаметром в 5-8 миллиметров и предназначены для формирования каркаса армированного фундамента. Укладываются такие прутья поперек основных, а в некоторых случаях — вертикально.

Ребристые арматурные прутья устанавливаются в зависимости от нагрузок на фундамент, а о том, как рассчитать арматуру на фундамент с учетом характеристик грунта, написана не одна статья.

Такие стержни обладают значительно большим диаметром, а благодаря ребрам на поверхности обеспечивают хороший показатель сцепления с материалом.

Типы арматурных каркасов и способы их изготовления

Вне зависимости от того, что каркас для фундамента из арматуры разного типа выполняет одну и ту же функцию, конструкция его различается. Любой опытный мастер прекрасно осведомлен о том, как вязать крючком арматуру, а также какой именно тип армирования подойдет для того или иного фундамента.

Таким образом, ленточные монолитные фундаменты усиливают двухпоясным каркасом, соединенным поперечной арматурой, а монолитный фундамент из бетонных плит усиливается арматурной сеткой. Свайные фундаменты усиливаются вертикально ориентированными прутьями, соединенными специальной проволокой.

Вязка арматуры своими руками

Стяжка дома арматурой своими руками невозможна без создания каркаса с помощью вязки монтажных и рабочих прутов. Однако перед тем как начинать вязку, необходимо либо привлечь эксперта, либо самостоятельно изучить всю имеющуюся во всемирной сети информацию о том, как рассчитать арматуру на фундамент и подобрать прутья, в зависимости от показателей грунта и будущих нагрузок.

Сразу же стоит отметить, несмотря на то, что процесс вязки прост и понятен, при этом весьма утомителен.

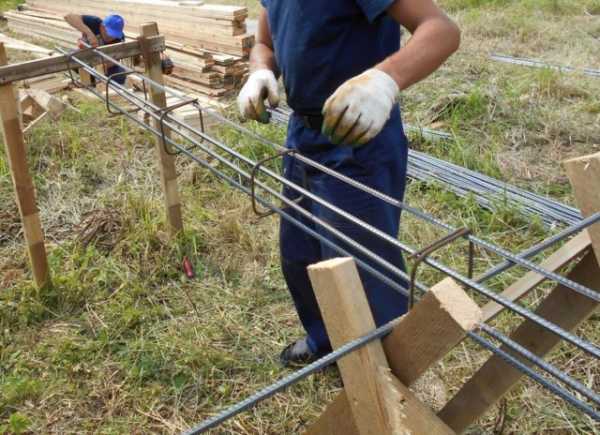

Для этого процесса понадобится специальный крюк, который можно приобрести в любом строительном магазине, а также непосредственно сами прутья, а также проволока.

Важно, чтобы у вас был ассистент, который знает о том, как вязать крючком арматуру, а чем больше вы задействуете ассистентов – тем быстрее и веселее пройдет этот монотонный процесс.

Усиление различных типов фундамента

Стяжка дома арматурой своими руками имеет много особенностей, в зависимости от типа фундамента, который нужно усилить.

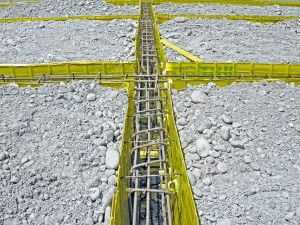

Одним из самых сложных для армирования является популярный в индивидуальном загородном строительстве ленточный фундамент. Процесс вязки каркаса остается тем же, но форма его значительно усложняется, что само по себе увеличивает трудоемкость данного процесса. Однако если вы знаете о том, как вязать стеклопластиковую арматуру, работать становится намного легче.

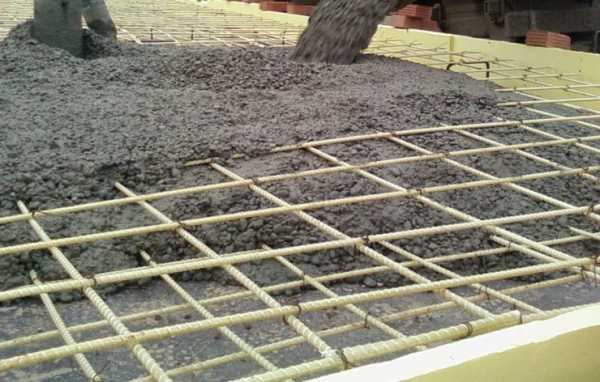

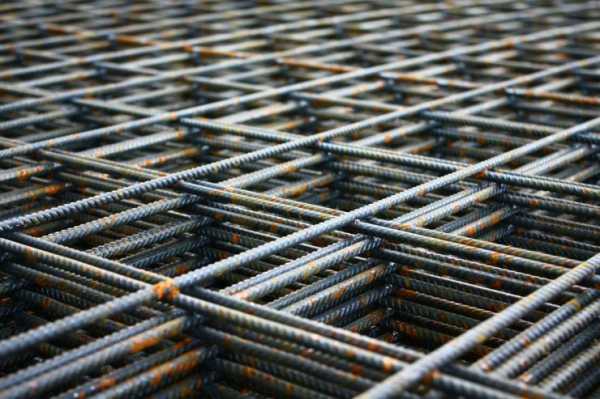

Для плитного фундамента каркас представляет собой несколько арматурных сеток, расстояние же между ними определяется согласно с толщиной плиты.

Стяжка дома арматурой своими руками, в особенности – фундамента из железобетонных плит – не составит практически никакого труда.

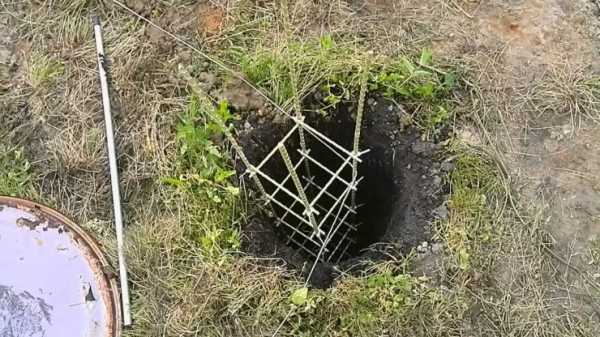

Для свайных фундаментов изготовить армирование проще, чем для предыдущих вариантов. Для этого используется от 2 до 4 арматурных прутов (в зависимости от толщины сваи), а также профиль с определенным диаметром. Длина прутьев должна соответствовать длине сваи, с учетом арматурных выпусков для последующей обвязки и усиления.

Стяжка дома арматурой, фото которой без проблем можно найти на просторах всемирной сети, является трудоемким, но весьма увлекательным и полезным процессом. При этом не стоит забывать о том, что необходимо вести постоянный контроль за всеми элементами каркаса, ведь в ином случае это повлияет на характеристики фундамента в будущем.

Принимаясь за работы по формированию «скелета» здания, при этом, не привлекая специалистов, которые помогут сделать это в считанные дни, необходимо помнить, что для усиления фундамента любого типа понадобится много времени и сил. Гармоничное взаимодействие высокопрочного бетона с надежной армирующей конструкцией из бетона поможет не только укрепить дом в целом, но и посодействует увеличению его долговечности.

Важно помнить, что от качества выполненной работы будет зависеть целостность дома, ведь поврежденная или неправильно установленная деталь напомнит о себе очень и очень скоро.

funddom.ru
