Анкерный болт с гайкой

Анкера используются в тех случаях, когда требуется особо прочное и надежное крепление конструкции к каменному основанию – стене, полу и т.п.



Дюбеля с пластмассовыми вставками из-за сравнительно невысокой твердости пластиковой втулки не могут обеспечить достаточную прочность.

В отличие от химических анкеров, крепление которых осуществляется с помощью заполнения пространства между стержнем и основанием жидким затвердевающим компонентом, распорные анкера крепятся благодаря расклиниванию в отверстии их втулки.

Одним из видов распорных анкеров является анкерный болт с гайкой.

Анкера с гайкой и другой крепеж применяются очень широко. Ими крепят различное навесное оборудование к стенам (котлы, например), вибрирующие промышленные станки к полу, тяжелые люстры к потолку и т.п.

Кроме прочности и надежности анкерный болт с гайкой обеспечивает удобство и быстроту монтажа и демонтажа. В отличие от химического анкера распорный при необходимости легко извлекается из основания.

Как работает анкерный болт с гайкой?

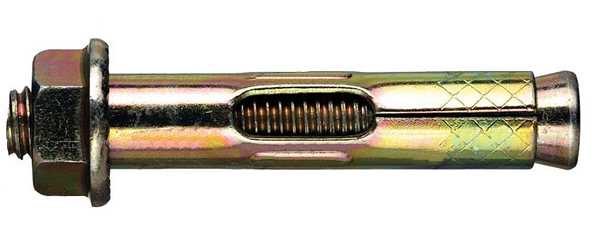

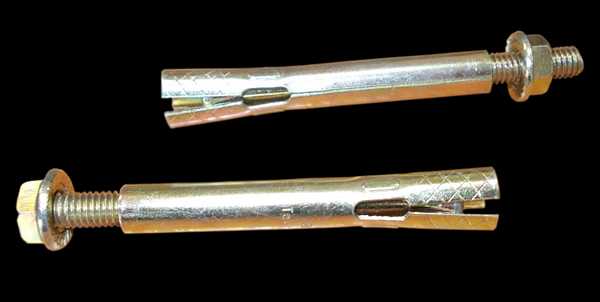

В наиболее распространенном своем виде анкер с гайкой состоит из трех частей – шпильки, распорной втулки и гайки. Шпилька имеет на конце конусный наконечник, который может быть выполнен как единое целое со шпилькой (приварен, например) или как отдельная часть с внутренней резьбой. Распорная втулка имеет разрезы, позволяющие ей расширяться в отверстии.

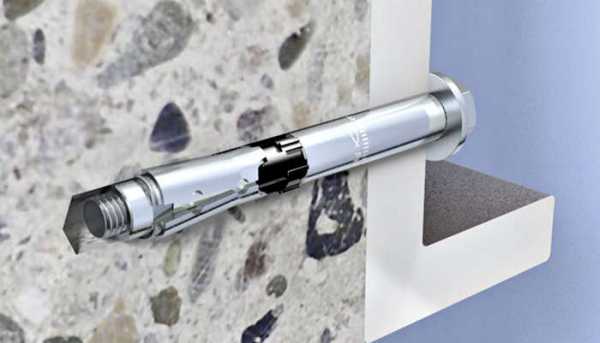

Работает анкерный болт следующим образом. Изделие в собранном виде (втулка надета на шпильку) вставляется в отверстие. При заворачивании гайки конусная часть шпильки втягивается во втулку, заставляя ее разрезанные части расходиться в радиальном направлении до упора в стенки отверстия.

В результате втулка плотно стопорится в отверстии, обеспечивая прочное и надежное крепление анкера в основании. Теперь к нему можно крепить любою тяжелую и ответственную конструкцию, не опасаясь за ее судьбу.

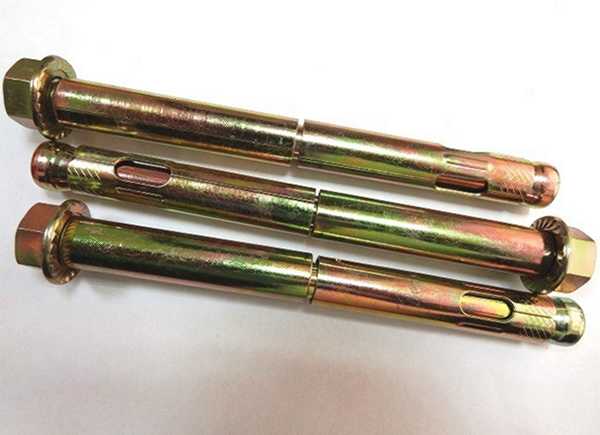

Двухраспорный анкер – изделие повышенной надежности

Прочность, с которой анкер держится в основании, зависит от силы расклинивания втулки и площади контакта между ней и материалом основания. Чем больше площадь контакта, тем, естественно, надежнее крепление. Двухраспорные анкера отличаются от обычных тем, что имеют дополнительную втулку, которая работает точно так же, как и основная.

При заворачивании гайки основная втулка своим концом, выполненным с конусной фаской, входит в разрезанный конец дополнительной втулки и расклинивает ее. Таким образом, вместо одной расклиненной зоны образуются две, отстоящие друг от друга на некотором расстоянии.

Если говорить о сравнительных характеристиках, то теоретически двухраспорный анкер должен держаться в основании в два раза прочнее, чем обычный.

Для крепления в каких материалах предназначен анкерный болт с гайкой?

В тех, которые представляют собой твердый монолит, – в бетоне, кирпиче, природном или искусственном камне.

А вот в полых или недостаточно твердых материалах, – таких как ячеистый бетон всех видов, пустотелый кирпич, бетон с пустотами, гипс или гипсокартон, дерево, ДВП, ДСП, фанера – использование распорного анкера нецелесообразно.

Технические параметры анкерных болтов

Анкера изготавливаются из стали и оцинковываются или пассивируются. Выпускают также высококачественные изделия из нержавеющей стали.

Анкерные болты с гайкой характеризуются следующими основными параметрами:

общей длиной, которая колеблется в диапазоне от 18 до 400 мм;

наружным диаметром втулки, определяющим диаметр бура или сверла, которым выполняется отверстие под анкер – от 8 до 30 мм.

диаметром резьбы шпильки – от М6 до М24.

К справочным параметрам относится толщина детали, которую можно крепить данным анкером. Усилие извлечения, на которое он рассчитан, минимальный момент затяжки. Эти данные даются обычно в виде таблиц, позволяющих подобрать анкер, оптимальным образом соответствующий стоящей перед ним задаче.

Монтаж анкерного болта

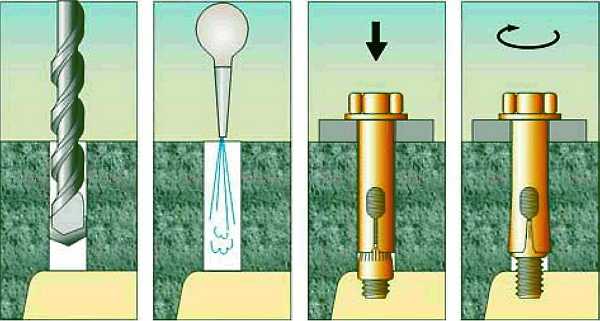

Установка анкера осуществляется в три этапа.

Сверление отверстия. Его диаметр и глубина определяются размерами анкера. Диаметр должен быть чуть больше (на 0,2-0,5 мм) диаметра втулки.

Очистка отверстия от пыли и крошки. Выполняется продувкой с помощью резиновой груши, насоса или пылесоса.

Установка анкера на нужную глубину и расклинивание втулки затягиванием гайки.

Моменты, на которые следует обратить внимание при установке анкера

При затягивании гайки конец шпилька будет немного выдвигаться вперед, пока полностью не выберется зазор между лепестками втулки и стенкой отверстия. Этот факт нужно учитывать, поскольку выдвигающийся конец шпильки может создать помеху для крепящейся конструкции.

Втулка должна выступать из отверстия на расстояние, чуть меньшее, чем толщина фланца или ножки крепящейся детали. Если установить ее заподлицо с поверхностью основания, при сдвигающей нагрузке на срез будет работать шпилька, в то время как нагрузку должна воспринимать втулка.

Видео: Крепление анкерными болтами с гайкой

www.stroypraym.ru

Болт анкерный с гайкой. Назначение, конструкция, применение

Назначение


Анкерный болт с гайкой используется при монтажных работах для крепления тяжеловесных конструкций, кабельных трасс и несущих консолей, перильных ограждений, антенно-мачтовых сооружений методом сквозного монтажа к полнотелому бетону, кирпичной кладке из полнотелого кирпича и сооружениям из природного строительного камня. Может применяться для крепления элементов конструкций к тонким бетонным перегородкам. Болты не применяются для кладки из пустотелого кирпича, т. к. прочность в точке крепления не будет соответствовать предъявляемым требованиям. Применение анкерных болтов с гайкой, как и их аналогов (анкерный болт, анкер-шпилька, анкер клиновой и анкер забивной) обеспечивает существенное снижение материальных и временных затрат при монтаже.

Материалы



Анкерные болты с гайками изготавливаются из стали. Поверхность всех элементов покрыта тонким слоем цинка (8 – 10 микрометров) и желтопассирована.

Особенности конструкции

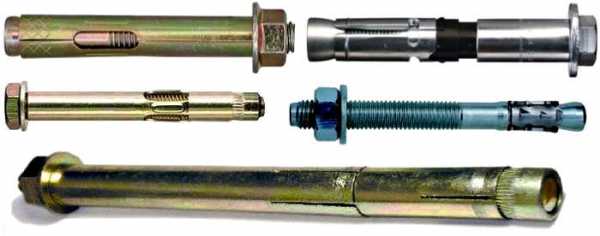

Анкерный болт с гайкой состоит из шпильки с наружной метрической резьбой и конусообразным хвостовиком, циллиндрической муфты (гильзы) с продольными прорезями, шайбы и шестигранной гайки. Жесткость фиксации анкерного крепления достигается за счет втягивания хвостовика внутрь муфты при закручивании гайки с шайбой вставленного в отверстие материала анкера. При этом лепестки муфты раздвигаются наружу, крепление идет вдоль всей муфты за счет ее деформации у основания анкера. Муфта защищает резьбу шпильки от повреждений при монтаже. Ниже приведены типовые размеры анкерных болтов с гайками.

Метрическая резьба шпильки: М5, М6, М8, М10, М12 и М16.

Наружный диаметр анкерного болта: 6,5, 8, 10, 12, 16 и 20 мм.

Длины анкеров:

40, 50, 60, 65, 75 и более (до 220) мм.

Практическое использование



Для обеспечения надежности и долговечности креплений применяются анкерные болты, соответствующие предъявляемым к ним требованиям по прочности. Требования аналогичны ко всем анкерным болтам. Допустимые нагрузки на анкерные болты с гайками рассчитываются, исходя из величин прочности материала (например, бетона). Пропорционально увеличению прочности материала возрастают рекомендуемые нагрузки на анкер.

Монтаж анкерного болта с гайкой производится следующим образом. В точке крепления анкера высверливается отверстие глубиной и диаметром, соответствующими длине и диаметру анкерного болта. Отверстие тщательно очищается от пыли и остатков материала. При невозможности очистки отверстие делается глубиной, большей на 20 мм, чем длина анкера. Затем в отверстие аккуратно забивается анкер и динамометрическим ключом с рекомендуемым для него усилием закручивается гайка с шайбой. После этого гайка вместе с шайбой откручивается и снимается с анкера. Затем на шпильку анкера надевается закрепляемый элемент конструкции, и гайка с шайбой снова закручивается до упора. Монтаж окончен.



Товары каталога:



Please enable JavaScript to view the comments powered by Disqus. comments powered by

www.rusbolt.ru

Анкерный болт с гайкой: особенности и установка. Как правильно установить анкерный болт с гайкой

Анкерный болт с гайкой – специфика крепежа и правила монтажа

Для надежной фиксации различных бытовых и производственных элементов изобретают все новые качественные крепежи. Одним из таких мощных креплений считается анкерный болт с гайкой. Каковы на самом деле его технические возможности, правила эксплуатации и способы применения, мы вам сегодня и расскажем.

Как устроен анкерный крепеж с гайкой?

Принимая во внимание тот факт, что данный крепежный механизм должен удерживать достаточно тяжелые элементы, он был тщательно продуман и переделан. Главным элементом конструкции в нем является распорная шпилька, которая имеет на одном конце форму конуса, на другом же конце нарезана метрическая резьба, на которую накручивается гайка. На шпильку по всей длине, кроме резьбовой части, надета специальная металлическая втулка с прорезями.

Работает данное устройство по принципу "распора", то есть, когда мы начинаем закручивать гайку, конусообразный конец входит во втулку и распирает ее в отверстии. Отличительной особенностью считается то, что такой анкер имеет литую шпильку, которая намного прочнее других анкерных конструкций. Ну, и, конечно, мы забыли упомянуть про гайку и в обязательном порядке стопорную шайбу, которые накручиваются со стороны резьбы. Шайба не позволяет при закручивании гайки углубляться в отверстие.

В некоторых случаях во время крепления монтажники используют в качестве дополнительного фиксатора вторую шайбу, которая закрывает отверстие на месте установки, но такой подход зависит от конкретных условий монтажа. Сферы применения такого крепежа могут быть достаточно разными: от монтажа лестничных ограждений до тяжелых металлоконструкций. Самое популярное применение на сегодняшний день – это монтаж кронштейнов под кондиционер. Само устройство имеет достаточно приличный вес, поэтому использование такого крепления полностью оправдано.

Анкерный болт с гайкой – вес, размеры: что говорит нам ГОСТ?

Так как все крепежные элементы – сложные монтажные изделия, то все они имеют соответствующую техническую документацию. Именно из таких документов мы и можем узнать в случае необходимости технические параметры. К примеру, выбирая тот или иной крепеж, мы хотим знать, выдержит ли анкерное крепление вес в 100 килограммов или нет. Благодаря тому, что имеется документация, мы получим ответ на наш вопрос.

Самый маленький анкер, размеры которого 5×6,5×18 мм, согласно заявленным характеристикам изготовителя, способен выдержать нагрузку на вырывание до 800 кгс. Для того, чтоб было понятней, кгс – это обозначение килограмм/силы, где в расчет берется масса в один килограмм и сила, с которой этот килограмм оказывает давление на весы. Дальше вычисления совсем просты, 1 кгс равен примерно одному килограмму любого предмета, исходя из этого, такой анкер выдержит изделие весом в 800 килограмм.

Также абсолютно любой болт имеет соответствующий ГОСТ, который и делит все крепежные конструкции на разновидности по способности выдерживать определенную нагрузку, величине и диаметру крепежного элемента. На больших строительных площадках такая документация помогает при выборе элементов крепления и закупке соответствующего материала.

Технические характеристики анкерных болтов

Техническая документация рекомендует проводить монтаж такого крепления в полнотелых твердых материалах, таких как бетон, цельный кирпич, природный камень. В каждом отдельном случае мы должны выбирать болт с гайкой, размеры которого обеспечат нам качественное крепление. Но стоит помнить о том, что во время монтажа при затягивании гайки шпилька подается вперед на некоторое расстояние, в результате иногда эта длина создает помеху при установке изделий, которые мы крепим.

Сегодня в магазинах можно найти крепеж практически любой длины, для различного рода задач. Как правило, начинается линейка анкерных креплений с размера шпильки в 18 миллиметров. Самый длинный крепеж достигает 400 миллиметров чистого размера крепежной шпильки. Соответственно, в зависимости от длины, мы имеем и различные диаметры, данная величина считается по диаметру втулки, под которую и сверлится отверстие.

Диаметр втулки обычно начинается с 6,5 миллиметров, это, как правило, самый маленький анкер, постепенно с увеличением длины увеличивается и диаметральное значение, на самом длинном креплении втулка может быть 20 миллиметров в обхвате, и выдерживает такой крепеж достаточно солидные нагрузки. Если вас интересует удерживающая сила такого крепежа, вы можете узнать ее из технической документации, о ней мы говорили ранее.

При выборе анкерного крепления всегда учитывайте толщину поверхности, на которой будет производиться монтаж. Длинный – не означает прочный, к тому же, вы рискуете получить сквозное отверстие, которое при монтаже крепления нежелательно.

Усиленный вариант – двухраспорный крепеж

За счет того, что требования потребителя постоянно растут, и возникает потребность в монтаже достаточно тяжеловесных конструкций, было решено немного модифицировать крепеж. Так на рынке стройматериалов появилось модифицированное изделие – анкерный болт с гайкой двухраспорный. Такая технология позволила в достаточной мере увеличить удерживающую силу такого крепления.
