Деревянные анкерные опоры — Энциклопедия по машиностроению XXL

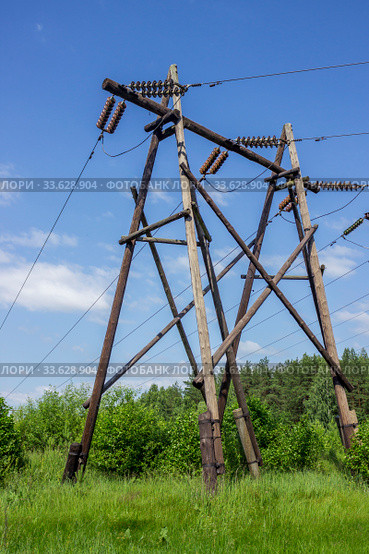

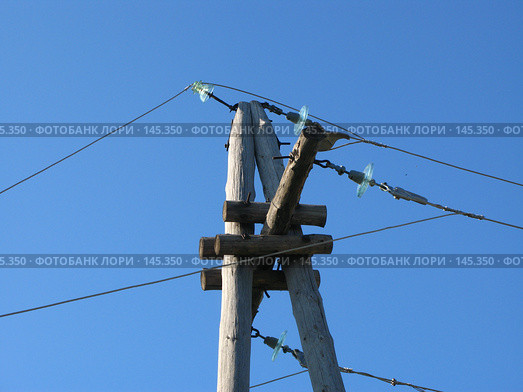

Фиг. В-8. Деревянная анкерная опора.

Деревянные анкерные опоры  [c.142]

Расчет деревянной анкерной опоры  [c.199]

Деревянные промежуточные опоры могут быть гибки м и, к ним относятся одностоечные и простые П-образные конструкции, или жесткими, имеющими большую жесткость поперек линии, к ним относятся П-образные конструкции с ветровыми связями — раскосами и конструкции анкерных угловых опор.  [c.127]

Отказ от обязательного сооружения анкерных опор позволит существенно снизить стоимость линий. Для линий с деревянными опорами экономия древесины составит 10—20%. Большая экономия строительных материалов, получаемая при применении металлических опор с оттяжками, обусловлена во многом и отказом от применения анкерных опор.

[c.15]

Основными элементами воздушных линий электропередачи являются провода, изоляторы и опоры. На линиях 35 кв и выше в основном применяют стале-алюминиевые провода с внутренней частью из стальных проволок и внешних повивов — из алюминиевых. Высокая механическая прочность этих проводов позволяет ставить опоры на больших расстояниях друг от друга. На линиях местных сетей до 10 кв применяют алюминиевые провода. Провода крепят к опорам на штыревых (до 35 кв) и подвесных фарфоровых изоляторах. Линии электропередачи бывают одноцепными и двухцепными. Двухцепная линия представляет собой две линии, провода которых подвешивают на общих опорах. Опоры делают металлическими, железобетонными и деревянными. Для уменьшения зоны повреждения линии электропередачи разбивают на анкерные участки (длиной до 5 кл), на границах которых устанавливают анкерные  [c.161]

Для крепления оттяжек металлических, железобетонных и в некоторых случаях деревянных опор применяются анкерные плиты.

Оттяжки унифицированных металлических и железобетонных опор крепятся к железобетонным стандартным плитам, общий вид которых дан на рис. 9-2.  [c.271]

Классификация опор. 1) По характеру нагрузки а) промежуточные (более легкой конструкции, расположенные на прямых участках) служат только точкой опоры для проводов силы натяжения проводов по обе тороны от опоры взаимно уравновешены и на расчет механич. прочности опоры не влияют и ё) анкерные (более жесткой и прочной конструкции) рассчитываются на неблагоприятный случай обрыва проводов по одну сторону от опоры должны выдерживать одностороннее действие натяжения проводов. 2) По типу а) для укрепления в грунте (столбы или сложные усиленные конструкции) и б) для крепления к стенам или крышам зданий (консоли, кронштейны, стойки). 3) По конструк- Ц и и а) жесткие (пространственные конструкции) и б) гибкие (плоские конструкции), обладая небольшой жесткостью в направлении линии, могут подвергаться значительным деформациям.

4) По материалу а) деревянные, б) железные и в) железобетонные.  [c.343]


К сожалению, опытов, позволяющих твердо определить несущие способности пасынков, установленных в котлованах, не производилось. Авторы считают, что это не должно служить основанием для отказа от учета сил сопротивления по боковым поверхностям пасынков (ног) в расчетах деревянных П-образных опор с крестообразными связями. Нужно только, пользуясь формулой (3-54), принять небольшое удельное сопротивление грунта по боковой поверхности пасынка. Кроме того, до получения надежных результатов соответствующих испытаний надо учитывать силы сопротивления грунта по боковым поверхностям пасынков только прн расчетах промежуточных опор. Устойчивость деревянных угловых, анкерных и концевых опор должна обеспечиваться специальными мероприятиями. В качестве первого приближения можно принять удельное сопротивление / согласно табл.
3-9 в пределах 0,5—Л,О 7 /ж2.  [c.125]

Рассчитать АП-образную деревянную анкерную опору линии ПО кв со сталеалюминиевыми проводами АС-150, устанавливаемую на прямом участке трассы. Материал опоры — пропитанная креозотом сосна. Пролет. линии 155 м выбрашный пролет больше критического. Расстояние между проводами 4 м. Высота точки подвеса проводов иа промежуточной опоре, соответствующая высоте оси траверсы  [c.199]

Пример 4-2. На трехфазной линии ПОкв с деревянными П-образными опорами произошел обрыв одного крайнего провода. На линии подвешены сталеалюминиевые провода АС-120. Поддерживающие зажимы глухие. Длина пролета 200 м, коэффициент гибкости опоры, отнесенный к точке крепления гирлянды изоляторов крайнего провода, к = = 0,0035 м1кГ. Все гирлянды изоляторов 0 = 42 кГ. Линия строится в районе II климатических условий. Между анкерными опорами имеется пять пролетов.  

[c.159]

Пример 4-6. На линии 35 кв с деревянными опорами в районе IV климатических условий подвещены провода АС-120. Между анкерными опорами находится пять пролетов длиной по 160 м каждый. Определить наибольший угол отклонения гирлянды изоляторов, предполагая, что на проводах в пролетах № I и 2 (фиг. 4-27) сохранился гололед с толщиной стенки 2 см, а в пролетах № 3 — 5 гололед сброщен. Температура провода  [c.177]

Анкерные опоры получаются значительно более тяжелыми и сложными и имеют ббльшие коэффициенты запаса прочности, чем промежуточные. На линиях 35—ПО кв с деревянными опорами анкерные опоры выполняются АП-образными на их изготовление идет примерно вдвое больше древесины, чем на промежуточные П-образ-ные. Вес металлических анкерных опор по сравнению с промежуточными увеличивается в 1,5—2,0 раза.  

[c.15]

По Правилам устройства анкерные олоры воздушных линий должны быть жесткой конструкции, обеспечивающей при расчетных нагрузках незначительные деформации вдоль и поперек трассы линии. Это требование предопределяет, что деревянные анкерные олоры не могут быть простыми П-образными, обладающими значительной гибкостью. В СССР анкерные деревянные опоры выполняются в виде пространственных АП-образ-ных ферм (рис. 4-31). Их можно сделать П-образными с оттяжками по типу, прииедетюму ма рис. 4-24.  [c.142]

Все металлические конструкции (мосты, путепроводы, светофоры, гидроколонки и т. п.), расположенные от частей контактной сети, находящихся под напряжением, на расстоянии менее 5 м, металлические опоры контактной сети и детали крепления изоляторов контактной сети на железобетонных опорах, а также на железобетонных н не металлических искусственных сооружениях, приводы секционных разъединителей, нерабочие анкерные ветки и грузы компенсаторов, установленные на деревянных опорах, должны быть заземле 1ы.  

[c.34]

К основным элементам, которые необходимо тщательно проверять, относятся радиус центра анкерных болтов, измеренный от центра фундамента, радиальность расположения анкерных болтов, о-Ллонение опорных поверхностей по вертикальным отметкам, места опор для стоек. Стойки бетонируют на высоту на 30 мм ниже проектной, а для предохранения выступающих концов анкерных болтов на них. надевают просверленные на соответствующую глубину деревянные бруски, заполненные солидолом. При отклонениях выше допустимых принимают решения о методах. исправления дефектов и заносят их в акт приемки основания. Дефекты исправляют до начала монтажа резервуара.  

[c.101]


Угол, который составляют стойки в А-образной раме анкерных угловых опор, прнн1 мается равным 2П—ЗП В прежних конструк-Ц1 ях деревянных опор стойки в верхнем узле А-образно1[ рамы соединялись с помощью дубовых шпонок и стяжных болтов. Как правило, через некоторое время вследствие усушки шпонки переставали работать и соединение оставалось на одних болтах, что повышало деформативность опоры. Теперь на унифицированных опорах это соединение выполняется с помощью металлических деталей.  [c.127]

Крюки ввинчивают в столб (или пропускают через него, закрепляя гайкой) по обе стороны его в шахматном порядке (чтобы не очень ослаблять сечение столба).

При большом числе проводов и при высоких напряжениях опоры снабжают траверсами (поперечинами) из уголкового или коробчатого железа (у нас за последнее время в виду экономии металла—деревянными по примеру США), к которым крепят крюки или штыри (фиг. 21). -Недавно в СССР начаты опыты применения штырей из твердого дерева, давно распространенных в США. К подвесным изоляторам провода подвешиваются с помош ью специальных зажимов поддерживаюш их—на промежуточных опорах (фиг. 22) и жестко закрепляющих натяжных— на анкерных (фиг. 23). К опоре гирлянды подвешиваются с помощью серег или и-образных  [c.346]

Повышения поперечной устойчивости деревянных П-образных промежуточных опор можно достичь устройством тросовых оттяжек Т-1 и Т-2 (рис. 4-22). Однако такой способ усиления опоры нельзя считать рациональным. Вследствие гибкости тросовых оттяжек поперечная сила Р будет восприниматься только одной стойкой Ст-1 и одним тросом Т-1. В опоре с крестом из бревен работают обе стойки и оба раскоса.

Поэтому усиление в поперечном направлении опоры тросовыми оттяжками выполняется иногда по схеме рис. 4-23. Этот тип опор применен на одной из швед-оких линий 220 кв [Л. 26]. Оттяжки укреплены ниже траверсы с тем, чтобы получить ббльшую изоляцию линии по отношению к земле. Оттяжки крепятся к якорям (анкерам) заложенным в грунте, изготовляемым часто в виде прямоугольных железобетонных плит. Размеры анкерных плит зависят  [c.139]


Опоры ЛЭП в Новосибирске. Стойки ЖБ от 5800 р Звоните!

Опоры ЛЭП в наличии со склада в Новосибирске . Железобетонные и деревянные пропитанные. Доставка по НСО, а так же монтаж и замена опор. Звоните о цене договоримся.

Наименование

Цена

Цена по АКЦИИ *

1

Стойка СВ 95-2

6500

5700

2

Стойка СВ 95-3

7800

7200

3

Стойка СВ 105-3

8100

7700

4

Стойка СВ 105-5

9500

9200

5

Стойка СВ 110-3

8100

7800

6

Стойка СВ 110-5

9500

9200





Наименование

Цена, руб

Цена по АКЦИИ *

1

Опора ЛЭП L=6 м

2400

1900

2

Опора ЛЭП L=7 м

2900

2400

3

Опора ЛЭП L=8 м

нет в наличии
нет в наличии

4

Опора ЛЭП L=8,5 м

4200

3800

5

Опора ЛЭП L=9,5 м

4800

4500

6

Опора ЛЭП L=11

  м

5500

4900

* Срок действия АКЦИИ до 31.

12.2019 г

Опоры ЛЭП деревянная пропитанная, Опоры ЛЭП бетонная, бетонные столбы.

В наличии и под заказ опоры, столбы ЛЭП деревянные от 6 метров до 12 метров высотой.

Железобетонные стойки СВ 95-2 СВ 95-3 СВ 95-3 СВ 105-3,6 СВ 105-5 СВ 110-3,5 СВ 110-5

Возможность с доставкой по НСО.

Конструкции, используемые для поддерживания проводов, оптоволоконных кабелей, грозозащитных тросов на требуемой высоте от земли не менее 6 метров. Деревянные опоры ВЛ пропитаны креозотом или антисептиками, уменьшающими процесс гниения и продлевающими срок службы; характеризуются низким весом, легкостью монтажа. Опоры ЖБИ выполнены из армированного металлом бетона; отличаются инертностью к коррозии, воздействию химических реагентов. Опытные монтажники и проектировщики, которые без труда спроектируют, произведут наладку и пуск электросетей.

Опоры воздушных линий электропередач

Воздушные линии напряжением 0,4-35 кВ

Классификация железобетонных опор ВЛ

По назначению

  • Промежуточные опоры устанавливаются на прямых участках трассы ВЛ, предназначены только для поддержания проводов и тросов и не рассчитаны на нагрузки направленные вдоль линии электропередачи. Как правило общее число промежуточных опор составляют 80 — 90 % от всех опор ЛЭП.

  • Анкерные опоры применяются на прямых участках трассы ВЛ в местах перехода через инженерные сооружения или естественные преграды для ограничения анкерного пролета, а также в местах изменения числа, марок и сечений проводов линии электропередачи. Анкерная опора воспринимает нагрузку от разности тяжения проводов и тросов, направленную вдоль ЛЭП. Конструкция анкерных железобетонных опор ВЛ отличается повышенной прочностью. Это обеспечивается, в том числе, применением в опоре железобетонных стоек повышенной прочности.

  • Угловые опоры рассчитаны на эксплуатацию в местах изменения направления трассы ВЛ, воспринимают результирующую нагрузку от тяжения проводов и тросов смежных межопорных пролетов. При небольших углах поворота (15 — 30°), где нагрузки невелики, применяют угловые промежуточные опоры. При углах поворота более 30° используют угловые анкерные опоры, которые имеют более прочную конструкцию и анкерное крепление проводов.

  • Концевые опоры являются разновидностью анкерных и устанавливаются в конце и начале линии электропередачи, рассчитаны на нагрузку от одностороннего тяжения всех проводов и тросов.

  • Специальные опоры применяются для выполнения специальных задач: транспозиционные — для изменения порядка расположения проводов на опорах; переходные — для перехода линии электропередачи через инженерные сооружения или естественные преграды; ответвительные — для устройства ответвлений от магистральной линии электропередачи; противоветровые — для усиления механической прочности участка ЛЭП; перекрестные — при пересечении воздушных ЛЭП двух направлений.

Типы опор для абонентского отвода

Вступление

Обычно, абонентские опоры, опоры между ВЛИ и домом, выполняют функцию, поддерживающих (промежуточных) опор. Для крайних домов, в конце магистрали или линейного отвода, опора абонентского отвода может быть анкерной (угловой или конечной).

Уральский завод многогранных опор опор выпускает широкий ассортимент многогранных опор. В ассортименте опоры ЛЭП и освещения, высоко мачтовые опоры, трубчатые опоры невысоких нагрузок.

Обычно частный дом стоит в поселке, товариществе или деревне. Считаем, что по населенному пункту проложена магистраль линии электропередачи. Напряжение линии электропередачи магистрали 0,4 кВ, то есть относится, к классификации ЛЭП до 1 кВ. Для таких линий электропередачи (магистралей или линейных отводов) применяются деревянные или железобетонные опоры.

Для абонентского отвода (ответвление к дому) расположенному далее 50 метров от магистрали или расположенного с противоположенной стороны дороги от магистрали необходима установка промежуточной опоры, по типу аналогичной опорам магистрали, то есть деревянная или железобетонная.

Типы опор для абонентского отвода – описание и характеристики

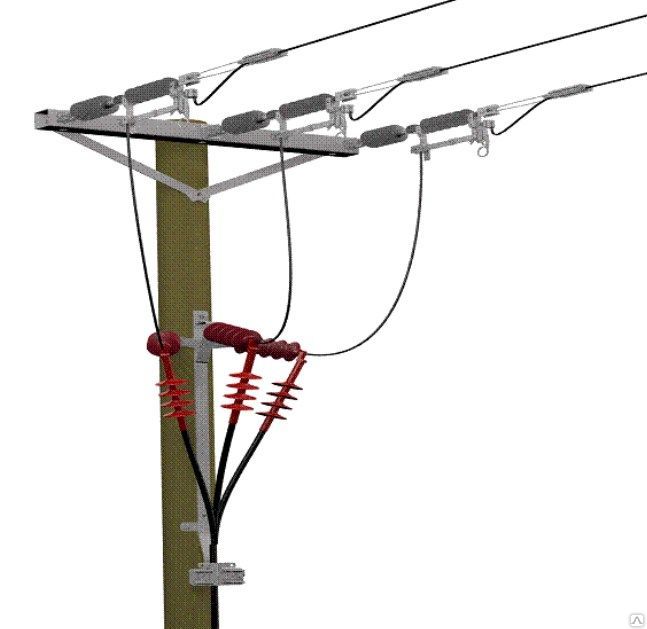

Деревянные опоры линий электропередачи

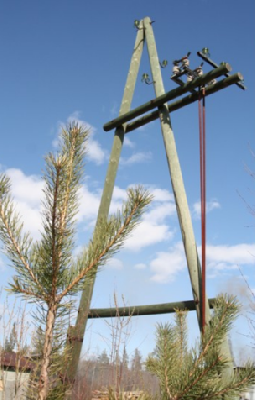

Для ЛЭП и ВЛИ до 1 кВ, используются деревянные опоры одностоечные или одностоечные с подкосом или А-образные. Чаще деревянная опора монтируется вместе с железобетонным пасынком. Пасынок это короткий бетонный столб, который вкапывается в землю, а деревянная опора прикручивается к нему стальной проволокой 8-10-12 мм, в двух местах.

типы опор для абонентского отвода

Для абонентского отвода к дому используется промежуточная одностоечная опора или одностоечная деревянная опора с подкосом, если опора является угловой или оконечной.

Железобетонные опоры

Железобетонные опоры по типу конструкции аналогичны деревянным: одностоечные, одностоечные с подкосом, А-образные или рамные П-образные.

Бетонные опоры для линий электропередачи 10 кВ. Обозначения: П -промежуточная, УА-угловая анкерная, ОА- оконечная анкерная.

 Для абонентского отвода к дому используется промежуточная одностоечная бетонная опора или одностоечная бетонная опора с подкосом, если опора получается угловой (при повороте отвода).

По форме бетонные опоры чаще делают с квадратным (прямоугольным) сечением. Марки СВ-95-2, СВ-110. Изготовляются методом вибрирования.

Выпускаются цилиндрические и цилиндрические конусообразные опоры. Они изготавливаются методом центробежного уплотнения и называются центрифугированными.

Для абонентского отвода к дому, использовать мощные цилиндрические опоры лишнее. Достаточно прямоугольной бетонной опоры типа СВ-95-2 (промежуточной) или СВ-110 (анкерно-угловой).

Важно! При покупке такой опоры нужно обратить особое внимание на наличие заземляющего спуска сделанного внутри опоры и наличие выводов этого спуска верху и внизу опоры.

Установка опор абонентского отвода своими руками

Подробно, о монтаже опор для отвода к частному дому в следующей статье. Здесь только замечу, что и деревянные и железобетонные опоры устанавливаются без фундамента в заранее подготовленный цилиндрический котлован диаметром больше на 10 см диаметра опоры.

Яма для установки опоры

©Ehto.ru

Другие статьи раздела: Электрика частного дома

Поделиться ссылкой:

Похожее

Деревянные опоры, железобетонные приставки и железобетонные опоры

Деревянные опоры воздушных линий связи и высоковольтно-сигнальных линий СЦБ изготавливают из сосны, лиственницы, ели, кедра. Столбы имеют длину 5; 5,5 и 6,5 м с диаметром в вершине (верхнем отрубе) от 12 до 25 см, длиной 7,5; 8,5 и 9,5 м — с диаметром от 14 до 24 см и длиной 11 и 13 м — с диаметром от 18 до 24 см. На линиях связи столбы длиной 11 и 13 м используют для переходных опор через полотно железной дороги, на переездах и т. п. Деревянные столбы имеют коническую форму. Диаметр столбов выбирают в зависимости от числа подвешиваемых на опоре проводов и типа линии, а длину — исходя из габаритных размеров, установленных для данной линии.

Деревянные опоры подвержены гниению под воздействием грибков, разрушающих древесину. Для повышения срока службы деревянных опор столбы пропитывают антисептиками, препятствующими жизнедеятельности грибка, или применяют установку опор в искусственные основания, что наиболее эффективно. Способы пропитки древесины столбов бывают заводские и полевые.

Срок службы столбов при их пропитке и установке в искусственных основаниях в среднем может быть принят равным:

Для столбов, установленных непосредственно в грунт, пропитанных способами:

полевыми. …….10-12 лет заводскими……..18-22 года

Для столбов в искусственных основаниях:

непропитанных……. 16-20 лет пропитанных……. 25-30 »

Для повышения срока службы деревянных опор предусматривают установку опор в приставках, так как в этом случае комлевая часть опор находится под поверхностью земли и, следовательно, столбы гниют меньше. Наибольшее распространение получили железобетонные приставки, но находят применение и деревянные приставки из пропитанных столбов.

Железобетонные приставки к деревянным опорам воздушных линий применяют не только для продления срока службы деревянных столбов, но и при необходимости для увеличения длины опор в местах перехода линии через железные и автомобильные дороги.

На линиях связи используют приставки прямоугольного сечения типа ПР (рис. 12, а) и таврового сечения, а на высоковольтных линиях трапецеидального сечения — типа ПТ (рис. 12, б). Их длина от 3,0 до 4,5 м.

В зависимости от числа проводов, подвешиваемых на линии связи, и типа линии опоры устанавливают в одной (рис. 13, а) или в двух (рис. 13, б) приставках.

На высоковольтно-сигнальных линиях СЦБ промежуточные опоры располагают в двух приставках, а на всех сложных опорах — по одной к каждому столбу. Приставки скрепляют со столбом проволочными хомутами, при этом в нижней части приставок устанавливают железобетонный или деревянный вкладыш, увеличивающий устойчивость опоры.

Подземную (комлевую) часть железобетонных опор и приставок для предотвращения их разрушения от воздействия блуждающих токов и находящихся в земле химических веществ на длине 2,2 м обмазывают битумной мастикой слоем толщиной 4-5 мм. После припасовки к опоре приставок битумной мастикой покрывают детали подземного крепления.

Железобетонные опоры используют при строительстве воздушных линий связи, высоковольтных и высоковольтно-сигнальных линий автоматики и телемеханики. Они отличаются от деревянных повышенной прочностью, пожаростойкостью и долговечностью. Для воздушных линий предназначены опоры конической формы с предварительно напряженной стальной арматурой, изготавливаемые методом центрифугирования в виде полых конических труб (стоек).

Стальной каркас такой железобетонной опоры (стойки) состоит из продольной арматуры в виде нескольких цилиндрических стальных стержней из стали переменного профиля, располагаемых по окружности опоры. Стержни скрепляют сваркой со стальными обручами из проволоки диаметром 5 мм, которые размещают по длине каркаса опоры на расстоянии 1 м друг от друга. Подготовленный таким образом каркас обвивают по окружности спиралью из стальной арматурной проволоки и заключают в форму, внутренние размеры которой равны внешним размерам будущей железобетонной стойки. Форму с каркасом устанавливают на станок, заполняют жидким бетоном и вращают, постепенно увеличивая число оборотов формы. Под действием центробежной силы бетон равномерно распределяется по стенкам формы, уплотняется и в результате получается полая коническая железобетонная труба (стойка) с толщиной стенки 40- 55 мм.

При строительстве высоковольтных и высоковольтно-сигнальных линий (ВЛ и ВСЛ) СЦБ применяют железобетонные опоры (стойки) марок С 1,85/10,1; С 2,55/10,1 и С 2/11,1 длиной 10,1 м и 11,1 м. — 170 мм, а нижней части (12 = 320 -г- 335 мм.

Для закрепления траверс, брусков, верхушечных штырей и другой арматуры в стойках предусмотрены отверстия (рис. 14, б) — два отверстия 1 диаметром 22 мм и девять отверстий 2 диаметром 18 мм. В нижней части стоек, предназначенных для сборки угловых, концевых и переходных опор, можно предусматривать отверстия диаметром 34 мм для закрепления анкерных плит.

Железобетонные стойки имеют провод заземления диаметром 6 мм, который проложен в бетоне. В верхней и нижней частях стоек находятся выводы с резьбой для подключения заземляемых элементов.

При сооружении воздушных линий связи применяют железобетонные опоры конической формы типов ОСНЦ и СНЦ (рис. 15) с диаметром в вершине 230 мм и длиной 6,5; 7,5 и 8,5 м. Тип стойки расшифровывается следующим образом. Например, стойка типа СНЦ-2,2-6,5: С — стойка; Н — с напряженной арматурой; Ц — центрифугированная, 2,2 тс • м — несущая способность стойки на уровне закопки; 6,5 м — длина стойки.
