Анкеры для газобетона и пенобетона: выбор и монтаж

Содержание

• 1 Почему не стоит крепить излишне тяжелые конструкции к газоблоку и пеноблоку
  • 1.1 О газоблоке
  • 1.2 О пеноблоке
• 2 Выбор и особенности крепления анкеров для пено- и газобетона
  • 2.1 Какие анкеры лучше выбирать
  • 2.2 Практические рекомендации по креплению в газобетон

Такой современный строительный материал, как газоблок без сомнения является одним из лучших решений, если речь идет о частном малоэтажном строительстве. Тем не менее, недостатки у него также имеются. В первую очередь, это рыхлая структура, которая существенно осложняет крепление к нему громоздких увесистых конструкций. Здесь важно выбрать подходящий анкер для газобетона, а также понимать, что несущая способность данного материала не идет ни в какое сравнение со способностью нести нагрузку, например, кирпича или бетона.

О том, какие анкеры используют при креплении к газо- и пенобетону, а также о структуре и максимально возможной нагрузке на них, расскажет наша статья.

Различные виды анкеров для крепления в газобетон

Почему не стоит крепить излишне тяжелые конструкции к газоблоку и пеноблоку

О газоблоке

Автоклавный газобетон обладает близкими к пенопласту характеристиками теплопроводности поскольку, как и утеплитель, содержит в своей структуре пузырьки воздуха. При этом пенопласт обладает практически нулевой несущей способностью.

Почему же газоблок должен быть намного более прочным? Следует отметить, что он неплохо справляется с равномерно распределенной по площади нагрузкой, например, в стеновой кладке. Но вот локальные нагрузки от обычных дюбелей и анкеров он переносит плохо, то есть попросту не держит. И что бы не говорили производители таких блоков, нагружать материал локально нужно с большой осторожностью – использовать специальные крепежи, разносить их на большую площадь, не вешать очень тяжелые конструкции без металлического каркаса.

Чрезмерная нагрузка на газобетон может привести к подобным последствиям

О пеноблоке

Пенобетон в современном строительстве используется реже, и в среднем он тяжелее и прочнее газобетона. Конечно, прочность зависит от класса материала – чем выше класс, тем более он прочен, но при этом несколько теряет в теплоизолирующих свойствах.

Пожалуй, можно сказать, что пеноблок – что-то среднее между бетоном и газобетоном по прочности. Однако, выбирая анкер для пенобетона, лучше руководствоваться теми же принципами, которые применимы при использовании газоблока.

Выбор и особенности крепления анкеров для пено- и газобетона

Какие анкеры лучше выбирать

Выбирать анкеры следует, опираясь на вес, который будет приходиться на каждый отдельный крепежный элемент:

1. Анкеры, способные выдержать до 10 кг на крепеж. Такие изделия работают в основном за счет распора и представляют собой пластиковый утолщенный элемент, приобретающий в рабочем состоянии конусную форму либо расширяющийся внутри материала. С их помощью можно навесить небольшие полки, картины, вешалки и т.п.

Анкеры для крепления легких конструкций в газобетон

2. Анкеры для массы в 20-25кг. Это крепежи особой формы, позволяющей разнести нагрузку внутри материала на максимально возможную площадь внутри основы. Обычно они имеют винтообразную форму, значительную длину и диаметр. На них можно вешать, например, радиаторы системы отопления, кухонные шкафчики, системы фасадной облицовки.

Анкеры для крепления средних и тяжелых конструкций в газобетон

3. Химические анкеры для 30кг и более. Представляют собой специальные растворы, поставляемые в тюбиках. Под них в газобетонной основе просверливают длинное отверстие большого диаметра, очищают его, заполняют составом и вставляют металлическую шпильку. После затвердевания раствор превращается, по сути, в твердую капсулу, сопоставимую по прочности с бетоном. При этом она принимает на себя локальную нагрузку от подвешиваемых конструкций и за счет большой площади своей поверхности более равномерно передает эту нагрузку газобетону. Такое решение позволяет крепить к стенам из пеноблока и газоблока бойлеры и другие тяжелые элементы интерьера и экстерьера.

Химические анкеры для крепления тяжелых конструкций к газобетону

Практические рекомендации по креплению в газобетон

Прежде чем выполнить крепление в газобетон своими руками, помните что:

• Монтаж крепежей необходимо проводить с минимальным отступом друг от друга в 10см. В противном случае перехлест областей напряжения в газоблоке может привести к его обрушению и падению закрепляемой конструкции. Чем больше разнос анкеров относительно друг друга, тем качественнее и надежнее крепление.
• Не следует крепить анкер близко к краю блока, минимальный отступ здесь также 10 см.
• Как уже было отмечено, класс газобетона во многом определяет и его способность выдерживать крепление массивных конструкций. К примеру, блок класса B2.5 выдержит примерно в 2 раза меньший вес в сравнении с B5.0, хотя последний используют в малоэтажном строительстве крайне редко.
• Несмотря на все выше описанное, нельзя сказать, что то или иное крепление в газобетон можно считать надежным на 100%. Материал хрупкий, и будет лучше, если тяжелые предметы будут закреплены через специально смонтированный металлический каркас, жестко закрепленный к бетонному полу и/или потолку. При этом для экономии места каркас можно «утопить» в легко поддающийся штроблению газобетон.
• Сверлить отверстия в газоблоке под анкеры необходимо в режиме сверления без удара. Подбирать сверло следует на 1-2 мм меньше диаметра дюбеля, чтобы после забивания крепеж «сидел» в отверстии плотно.

Видео по использованию химического анкера Фишер в стенах из различных материалов.

 Итак, мы разобрались, как и с помощью чего можно выполнить крепление к газобетонным и пенобетонным блокам. Как произвести крепление к другим строительным материалам, вы сможете узнать в наших следующих статьях.

Анкер для газобетона: особенности выбора

Испытания прочности анкера, установленного в ячеистый бетон

Ячеистые бетоны все больше входят в наш быт, заменяя многие блочные материалы при малоэтажном частном  и массовом строительстве. Причин тому много, начиная от приемлемой стоимости, и заканчивая отличными теплоизоляционными свойствами.

Однако у этого материала есть один существенный недостаток – он хрупок, и не в состоянии справляться, со сколь-нибудь серьезными нагрузками. Относится это в первую очередь к блокам с малой плотностью, которые и используются для утепления.

По этой банальной причине  многие озадачиваются вопросом, как установить навесную технику на такие стены. Сегодня мы разберем механический и химический анкер для газобетона – посмотрим на их разновидности и основные свойства.

Содержание статьи

• Типы анкеров
  • Механические анкера для ячеистого бетона
  • Химические анкера
    • Плюсы
    • Минусы
    • Виды заполнения
• Нюансы установки

Типы анкеров

Химический анкер для газобетона после вырывания

Главная причина, по которой не подходят стандартные анкера, например, дюбель-шурупы – это слабая равномерная раскрываемость распорного элемента. Газобетон достаточно легко крошится при нагрузках и внутреннем давлении, из-за чего крепление такого дюбеля может ослабнуть, и навешенная техника, а тем более мебель может обрушиться.

Это же касается и дюбель-гвоздей, забиваемых пневматическим пистолетом – они вообще не имеют распираемой части, и держатся только за счет прочности материала, в который забиты.

Разные размеры пор внутри блока

Как уже говорилось, блоки бывают различной плотности. Посмотрите на фото выше, чтобы увидеть это наглядно. Вариант Д600 выглядит явно прочнее, хотя это не самый плотный блок – самая прочная марка обладает плотностью 1200 кг/м³. В такие конструкции можно закручивать и стандартный крепеж, будучи уверенным, что он будет держаться надежно.

Совет! Отсюда сделаем первый вывод – чтобы определиться с типом анкера для газобетона предварительно узнайте его марку. Если данных нет, то лучше перестраховаться, взяв один из вариантов, которые мы сегодня рассмотрим. Конечно их цена будет выше, но оно того стоит.

Механические анкера для ячеистого бетона

Анкерные болты для газобетона Hilti HPD

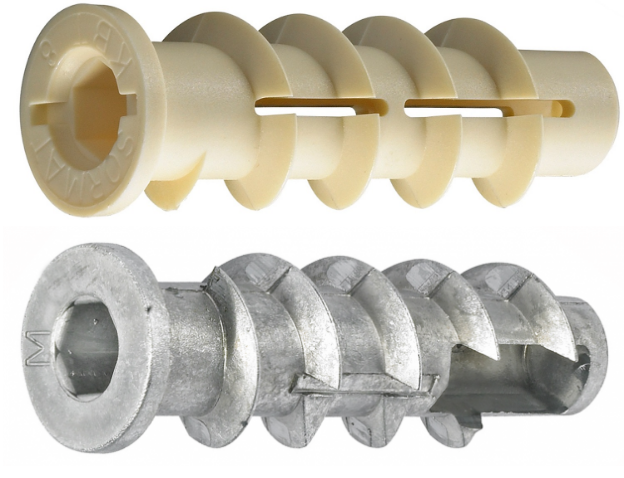

Механические анкеры для ячеистых бетонов часто называют бабочками, в виду визуального сходства расклиненного распорного элемента с этим насекомым.

Изготавливаются они металлическими, как тот, что показан выше, или имеют дюбель из пластика.

Как вы могли убедиться, просмотрев фото подборку, ассортимент механических анкеров достаточно велик, и это, мы еще не показали всего многообразия.

• Каждая из представленных моделей обладает определенной устойчивостью к вертикальным и горизонтальным нагрузкам, что обязательно нужно учитывать при подборе крепежа. Подобную информацию можно попытаться получить в магазине, заглянув в спецификацию, но по опыту знаем, что сделать это практически нереально в российских условиях. Поэтому, узнав массу навешиваемого груза, поищите нужные данные в интернете.
• Все анкера под пеноблоки отлично расклиниваются внутри этих изделий. Однако многие из таких конструкций могут повредить несущую лицевую часть блока при перетягивании. По этой причине производитель оснащает их специальной манжетой, каймой или меткой, которые позволяют ограничить затягивание.
• Все показанные модели могут успешно применяться для любых пористых материалов.
• Для крепления дверей и оконных рам применяются специальные модели анкеров, называемые рамными.

Рамные анкера для газобетона

• Если вам требуется установить какие-нибудь легкие конструкции, например, крепеж для воздуховодов, труб, различных декоративных стальных элементов, можно применять анкерные шурупы типа HUS-H.

Hilti HUS3-H6 – самонарезной анкер

Установка данных элементов интуитивно понятна:

• Сначала в нужном месте высверливается отверстие;
• В него, согласно типу, завинчивается или забивается дюбель;
• Закручивается винтовой элемент (гайка, саморез, болт).

Вот и вся процедура.

Однако нужно помнить, что механические анкера не могут применяться под очень тяжелые грузы.

Химические анкера

Для этих целей служат химические анкера, которые после окончания монтажа становятся практически одним целым с блоком.

Смонтированный химический анкер в газобетон

Принцип работы такого анкера  мало чем отличается от механического, если не считать другой способ установки и свойства применяемого материала.

Плюсы

В качестве распорного элемента такого анкера выступает клеевой состав, которым заполняется монтажное отверстие. Внутрь устанавливается металлическая винтовая деталь, к которой можно крепиться снаружи. Подобное решение также подходит для любых пористых материалов.

Вот его преимущества и недостатки:

• Стенки высверленной гильзы не испытывают давления, и даже, наоборот, укрепляются клеевым составом. Если вы помните, то на фото с вырванным анкером вокруг клея остался прочно налипший бетон.
• Монтажное отверстие получается полностью герметичным.
• Приятная стоимость решения

Минусы

К минусам же можно отнести:

1. Достаточно продолжительное время застывания (до 48 часов) до момента, когда крепежом можно начинать пользоваться.
2. Неразборность соединения – клей вместе с сердцевиной застывает намертво. Единственный способ аккуратно извлечь выступающую часть – срезать ее болгаркой и зашпаклевать отверстие.

Именно последняя особенность заставляет прибегать к помощи такого решения, только при навесе особо тяжелых предметов (мебель, телевизоры и прочее). Кстати, в них можно погружать и куски арматуры для создания прочных связок с основанием.

Монтаж химического анкера

Виды заполнения

Масса, которой заполняются монтажные отверстия, может иметь разный химический состав.

Обычно она бывает:

• Эпоксидной;
• Эпоксиакрилатной;
• Винилэстеровой;
• Полиэстеровой.

Продаются подобные составы в тюбиках, либо капсулах.

От состава смеси зависит много факторов, некоторые из которых сейчас и озвучим:

Винилэстеровые смолы прекрасно подходят для фиксации тяжелых изделий, эксплуатирующихся при отрицательных температурах. Они прекрасно себя чувствуют при монтаже во влажных условиях, поэтому активно применяются на улице. В их составе отсутствует стирол, воздействие которого на человеческий организм считается вредным.

Эпоксидные смолы также очень популярны среди строителей, ведь они способны выдерживать самые большие и тяжелые предметы, например: различные защитные экраны, технологическое оборудование разного назначения, прочее. Монтируют такие анкера на газобетонные блоки, начиная с марки С20.

Состоят они из двух компонентов, которые смешиваются в определенной пропорции, после чего начинают активно твердеть.

• Эпоксидные химические анкера могут монтироваться в условиях высокой влажности и даже под водой;
• Как и прочие составы, они не создают внутреннего напряжения в конструкции из пенобетона;
• Подходят как для наружного, так и внутреннего применения из-за отсутствия стирола;
• Прочности сцепки хватает даже для применения гладких крепежных элементов.
• Он обладает очень высоким классом огнестойкости – R120, что означает, что при воздействии на состав открытого пламени, он будет в состоянии 120 минут не менять своих основных физических свойств.

Важно! Полиэстеровые составы также пригодны для использования внутри помещения и на улице. Они безвредны для здоровья человека, а также являются одними из самых быстросохнущих.

Скорость застывания химического анкера зависит, прежде всего, от его химического состава (может разниться от 15 минут до 48 часов) и окружающих условий (влажность, температура). Инструкция на упаковке подскажет вам точные сроки последующего монтажа навесных конструкций.

Схема монтажа химического анкера в пенобетон

Нюансы установки

Теперь давайте разберемся, как своими руками смонтировать химический анкер.

Способов существует два, не считая вариант с металлической гильзой, который подходит для пустотелых кирпичей.

• Первым делом высверливаем строго перпендикулярное отверстие под монтаж анкера.

Совет! Не рекомендуется сверлить с ударом, чтобы не нарушить целостность внутренней структуры гильзы.

• Затем при помощи ершика, маленькой щеточки или обычной медицинской груши (клизмы) извлекаем изнутри весь оставшийся мусор и пыль.
• Где-то на 3/4 заполняем отверстие инъекционным раствором – больше не нужно, так как его выдавит наружу при установке стержня.
• Ввинчиваем в клей крепежный элемент, следя за его центровкой и уровнем. Останавливаемся по достижении метки на резьбе. Излишки смеси аккуратно удаляем.
• Раствор остается сохнуть на время, указанное производителем состава.
• По высыхании на резьбовой крепежный элемент можно навешивать грузы и фиксировать их гайкой.

Усиленное соединение

Следующий метод технически не сильно отличается, но позволяет создать более прочное соединение – он подходит для более пористых материалов.

Для его реализации вам понадобится металлический ограничитель для сверла, чтобы не разрушить кромку блока.

• Высверливаем отверстие, предварительно установив ограничитель;
• Как только достигается нужная глубина, дрелью начинают делать круговые движения, чтобы создать внутри расширяющуюся полость, как на картинке выше.
• В остальном монтаж аналогичен – вычищаем отверстие от пыли, заполняем его отвердительной смесью, вставляем крепежный стержень, ждем высыхания.

Шуруп для пенобетона KBRM 8X110

Шуруп для пенобетона KBRM 8X110 — Sormat RU Язык

Выберите язык

Немецкий

Английский

Французский

Шведский

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Узнать больше »

Главная > Продукция > Анкеры > Шурупы для пенобетона > Шурупы для пенобетона KBRM > Шурупы для пенобетона KBRM 8X110

Шуруп по газобетону KBRM 8X110

Скачать Код Сормат 9640075144

Технические характеристики

Детали установки

Длина (L)

110

Привод

T30

Макс. толщина крепления (T _fix )

50/30

Детали установки

Номинальная глубина установки (H _nom )

60/80

Диаметр головки

5 3

12

Технические характеристики

Основной материал Все Газобетон AAC 1,5 Газобетон AAC 2,5 Газобетон AAC 4,0 Керамзит пустотелый легкий fb ≥ 2,7 МН/м2 Легкий керамзитобетонный заполнитель с утеплителем fb ≥ 4 МН/м2 Плотный легкий керамзит fb ≥ 3 МН/м2	Тип нагрузки	Глубина посадки (h nom )	Направление нагрузки	Значение нагрузки
Газобетон AAC 1,5	N Рек.	60 мм		0,15 кН
Газобетон AAC 2,5	N Рек.	60 мм		0,35 кН
Газобетон AAC 4,0	N Рек.	60 мм		0,60 кН
Плотный легкий заполнитель из керамзита fb ≥ 3 МН/м2	N Рек.	60 мм		0,55 кН
Заполнитель керамзит пустотелый легкий fb ≥ 2,7 МН/м2	N Рек.	60 мм		0,55 кН
Легкий керамзитовый заполнитель с изоляцией fb ≥ 4 МН/м2	N Рек.	60 мм		0,55 кН
Газобетон AAC 1,5	N Рек.	80 мм		0,25 кН
Газобетон AAC 2,5	N Рек.	80 мм		0,40 кН
Газобетон AAC 4,0	N Рек.	80 мм		0,75 кН
Плотный легкий заполнитель из керамзита fb ≥ 3 МН/м2	N Рек.	80 мм		0,60 кН
Заполнитель керамзит пустотелый легкий fb ≥ 2,7 МН/м2	N Рек.	80 мм		0,60 кН
Легкий керамзитовый заполнитель с изоляцией fb ≥ 4 МН/м2	N Рек.	80 мм		0,65 кН

Установка

11 марта 23 00:13 по Гринвичу +3

химические и пластмассовые изделия для газоблока

Известно, что газобетон является достаточно легким строительным материалом и к тому же пористым. Основными и наиболее важными достоинствами считаются легкость и пористость. Но все же у этой конструкции есть свои недостатки – например, в таком блоке шуруп вообще не будет держаться, даже гвоздь закрепить невозможно. Поэтому для решения вопроса с крепежом в газобетон нужно забивать анкер.

Особенности

Анкерные крепления состоят из двух основных частей.

• Распорная часть, то есть та, которая после монтажа изменяет собственную геометрию, обеспечивая тем самым прочную фиксацию анкера непосредственно в толще материала с пористой структурой. Если говорить о химических анкерах, то та часть, которая находится не в твердом, а в жидком состоянии, легко просачивается в поры, способствуя достаточно надежной фиксации.
• Сердцевина находится внутри, то есть та часть, которая закреплена в самой распорной части.

Проставка имеет бортик и манжеты, благодаря которым крепление не может попасть в просверленные отверстия. Конструкция его длины разная — от 40 мм до 300 мм. Диаметр обычно не более 30.

Виды

Анкеры, применяемые для газобетона, по способу крепления подразделяются на несколько отдельных видов:

• химические;
• механический.

Каждая из разновидностей имеет свои достоинства и недостатки, а также способы крепления. Стоит отдельно остановиться на особенностях обоих видов.

Химический

По принципу закрепления каждый химический элемент основан на следующем, в такой пористый материал как пенобетон или газобетон проникает вещество связующего типа, затем это вещество твердеет и при затвердевании образует прочное соединение. Эта система используется нечасто, и все же без нее просто не обойтись, когда анкеры должны выдерживать достаточно большую нагрузку. Одна капсула содержит полимеры с органическими смолами.

Рассмотрим, как провести грамотный монтаж.

• Для начала в пористом газобетоне просверливается отверстие. Заниматься этой работой лучше обычной дрелью.
• Флаконы вставляются в предварительно просверленные отверстия, которые содержат специальные химические соединения.
• Необходимо разбить ампулы, а затем вставить в это же отверстие металлический стержень.
• Теперь осталось дождаться момента затвердевания соединительного элемента. Обычно на это выделяется несколько часов, а иногда и сутки.

У этой системы есть свои преимущества:

• способность выдерживать огромную нагрузку;
• сырость и влага не проникают под анкер;
• не будет мостиков холода в месте крепления;
• соединение герметично.

Если перечислять недостатки данной конструкции, то сюда можно отнести невозможность осуществления демонтажа анкеров. Также стоит отметить, что подобная продукция стоит достаточно дорого по сравнению с другими видами крепежа.

Massa-Henke и HILTI — самые известные производители химических застежек. Продукция мировых производителей имеет соответственно более высокую цену, но здесь можно оставаться полностью уверенным в том, что качество монтажной системы останется на прежнем уровне.

Эпоксидный

Анкерные химические болты, созданные на основе эпоксидной смолы, применяются при монтаже на прочное основание или основание, например, на бетон. Эти болты с аналогичным эффектом могут удерживать подвесные конструкции, крепящиеся к бетонным поверхностям и не только болты также прекрасно держат подвесную конструкцию, прикрепленную к железобетонной балке. Часто используют эти изделия для крепления разнообразного оборудования.

Анкерные болты эпоксидного типа имеют свои преимущества.

• Монтаж этих элементов можно проводить даже в воде или при наличии влаги.
• Установка с помощью этих болтов может производиться в помещении или изнутри.
• В монтажном отверстии локальный вид напряжений сведен к минимуму, поэтому в зоне анкерного соединения отсутствуют трещины.
• Смола не содержит стирола.
• Изделия применяются как для крепления гладких шпилек, так и для резьбовых. Это свойство постоянно используется при монтаже арматуры.

На монтаж анкеров, выполненных на «эпоксидке», также будет влиять воздух, а точнее его температура. Первая настройка происходит в течение 10 минут, а затем время может быть отложено до 180 минут. Полное отверждение происходит через 10-48 часов. Только через 24 часа конструкции можно загружать.

Полиэстер

Этот вид широко применяется для крепления различных частей навесного фасада на газобетонное основание, а также используется для монтажа светопрозрачного фасада, коммуникационных сетей и инженерии. В виде стержня используются только шпильки с резьбой; они могут быть металлическими или пластиковыми.

Для получения более прочного соединения рекомендуется при сверлении отверстия использовать специальное коническое сверло. Полиэфирные смолы вообще не содержат стирола; соответственно, такие смолы можно с уверенностью использовать для крепления подвесных частей, расположенных в здании.

Механический

Распорка анкеров, прочно удерживающая тело анкера внутри пористого строительного материала, помогает добиться надежной фиксации при установке механических анкеров. Обычно состоит такой крепеж из специальной трубки, которая вставляется в отверстия. Он меняет собственную геометрическую форму в результате завинчивания или в момент забивания внутреннего стержня.

Среди преимуществ этого крепежа:

• анкера устанавливаются в пенобетон достаточно просто;
• много времени на монтирование системы не уходит;
• в дальнейшем вся нагрузка будет распределяться равномерно;
• после монтажа анкера к монтажу навесных элементов можно приступать сразу;
• система крепления всегда может быть демонтирована при необходимости.

Легко выполнить и установить стержни:

• для начала просверлить отверстие необходимого диаметра;
• затем вставьте трубку в готовое отверстие;
• по окончании работ нужно самостоятельно установить распорный тип стержня, то есть такой, который в любой момент можно будет как вкрутить, так и забить.

Большинство крупных производителей, например, HPD, HILTI или Fisher GB, заявляют о поставке продукции с гарантированным качеством. Обычно этот вид якоря изготавливается из достаточно прочного материала – нержавеющей стали. Тем не менее, эти продукты могут подвергаться окислению, и это, пожалуй, самый принципиальный недостаток.

Если при строительстве домов, которые строятся из газоблока, необходимо использовать анкерные, то есть гибкие связи. Изготовлением данного крепежа занимаются отечественные компании-производители.

Анкеры изготовлены из базальтопластикового сердечника. Песчаное покрытие на анкере позволяет добиться наилучшего сцепления с цементом. Кроме того, гибкое соединение, созданное из стального материала (нержавеющая сталь), производит немецкая компания Bever.
