Крепление для бруса к бетону

Крепление бруса (лаг) к бетону: анкерами, кронштейнами, уголками

При устройстве пола по лагам и других ремонтных или строительных работах, приходится часто крепить древесину к бетону. Чаще всего надо закрепить в бетоне брус. В устройстве пола брус называют «лагами». Каким может быть крепление бруса к бетону, как его сделать правильно и надежно, читаем дальше.

Содержание статьи

Установка лаг на бетонное основание: крепить или нет

Лаги кладут на бетонное основание, чтобы сверху настелить фанеру (другой листовой материал) или доски. Причем брус иногда надо крепить к бетону жестко, а иногда лучше обойтись без жесткой связи. Зависит это от того, что находится под бетонным основанием.

Если снизу соседи, лучше обойтись без крепежа. Потому что наличие жесткой связи нарушит звукоизоляцию. Она в многоэтажных домах и так не слишком хорошая. Поэтому в многоэтажках под лаги укладывают виброгасящие резиновые прокладки. С их помощью выравнивают и выставляют лаги на требуемый уровень. Их же укладывают и между торцами бруса и стенами. В таком случае соседи не будут жаловаться на то, что вы слишком громко топаете.

Крепить лаги к бетонному перекрытию в многоэтажке или нет, — каждый решает сам

Если лаги не закрепить, будет ли пол надежным? Будет. В комнатах, зажатый резиновыми прокладками, он закреплен достаточно. Настил любого типа — из досок, фанерный, из ОСБ, любого другого листового материала — стянет всю конструкцию. Окончательно он пригружается мебелью. Служит такая конструкция десятилетиями без каких-либо проблем. Вот только один момент: брус должен быть сухой и лучше камерной сушки. То есть, в процессе эксплуатации его не поведет. При использовании влажной древесины, ее все-таки лучше крепить, так как если лаги «поведет», незакрепленный брус может подняться.

Чтобы брус точно не повело, можно его сделать составным. То есть, взять две или три доски, которые в сумме дают требуемое сечение и соединить их в брус. Соединяют гвоздями или саморезами, которые забивают с двух сторон в шахматном порядке. При выкладке досок надо следить, чтобы годовые кольца древесины были направлены друг к другу. Сращенный таким способом брус точно не поведет. А еще это реальный шанс сэкономить, так как три доски по 50*25 мм, будут стоить дешевле, чем брус 50*75 мм. Но доску, все-таки, лучше покупать сухую.

Сращенный или сдвоенный брус — замена дорогому лесу

В каких случаях крепят лаги к бетонному основанию? Обычно в частных домах, в которых на полу залита стяжка. Чаще всего это черновая стяжка по грунту, которая предназначена для того, чтобы отсечь близко расположенные грунтовые воды. При нормальном уровне грунтовых вод, стяжка по грунту как основание для укладки лаг, просто излишняя. Гораздо проще в таком случае просто сложить столбики из камня или кирпича и на них опереть лаги.

Прикрепить лаги к бетонной плите перекрытия могут жители первого этажа. Звукоизоляция в подвале не обязательна, там никто жаловаться не будет. Но это абсолютно не обязательно. Больше стоит обратить внимание на гидроизоляцию и утепление.

Крепеж

Крепить брус к бетону можно дюбелями либо обычными шпильками. Если бетон прочный и плотный, подойдут и шпильки или нагеля по бетону. Если бетон не слишком надежный, лучше применять дюбеля. Нагели — хорошая штука, но они имеют шестигранную шляпку, и чтобы затянуть, надо иметь специальный инструмент с головками подходящего размера.

Если крепить лаги будете анкерами, надо сверлить отверстие поглубже — вплоть до середины толщины бруса, ведь над брусом ничего не должно торчать

Общее правило выбора крепежа по размерам:

  • Длину крепежа подбирают по такому принципу: в основание должно уходить не менее той длины, которая «сидит» в брусе, а лучше в два раза больше. Если в брусе у вас 10 см, то в бетон должно уходить не менее 10, а лучше 15 или 20 см. Это, кстати, еще одна из причин, по которой к плите перекрытия многоэтажки лучше не крепиться. Конец выбранного крепежа может выглядывать с потолка соседей снизу.
  • Шпилька или дюбель-гвоздь должны быть «с шейкой».
    То есть резьба должна начинаться не от самой шляпки, а ниже. За счет наличия участка без резьбы, брус притягивается к основанию.
  • Диаметр выбирают по принципу — лишь бы не мало. А вообще, после подбора длины, остается не так уж много вариантов.

Вне зависимости от того, какой тип крепежа выбран, экономить на нем не стоит. Резьба должна быть нарезана четко, металл прочным и не перекаленым.

Анкер-гвозди можно использовать для крепления деревянного бруса или лаг

Есть еще и быстрофиксирующий анкер-гвоздь. Это тоже стальной крепеж. Его, также как дюбель, устанавливают в заранее просверленное отверстие. Но заглушка тут не нужна. Она уже есть. Вокруг стержня есть металлическая оболочка, которая расширяется. когда гвоздь забивают. За счет распирающей силы, он и удерживает лаги, брус или что-то другое.

Крепление бруса к бетону

Вариантов того, в какой последовательности крепить лаги к бетону несколько. Обычно используют такую методику:

  • Под крепеж в брусе сверлят отверстия. Делают это в два этапа.
    • Берут диаметр сверла больше диаметра шляпки. Сверлят на 5-10 см или до середины толщины бруса.
    • Диаметром чуть меньше размера винта (на 1-2 мм меньше), досверливают насквозь.
  • Выставляют лаги на место и при помощи прокладок выравнивают в уровень. Прокладки из одной стопки скрепляют одна с другой. Можно на клей, можно на винты/саморезы, можно и на то и на другое.

    Если основание ровное (перепад высот не более 2 мм на 2 метра пола), можно обойтись и без выравнивающих прокладок

  • Стопки прокладок укладывают на места, еще раз проверяя насколько ровно выставлены лаги.
  • Брус закрепляют с одной стороны. Через сделанные в брусе отверстия сверлом, через прокладки, намечают на бетоне метки.
  • Вставляют в отверстия крепеж, но не забивают его. Болты должны только удерживать прокладки.
  • Отодвинув брус, досверливают в бетоне отверстие до требуемой глубины. Если монтируют на дюбеля, диаметр подбирают под дюбель/заглушки, если шпильками или анкерами, то используют сверло диаметром чуть меньше шпильки (на 1-2 мм).
  • Далее брус ставится на место, крепеж затягивается.
Как выставить лаги на бетонном полу

Это общая технология. Но иногда требуется поднять уровень пола над основанием на приличное расстояние. Если это так, то для этих целей используют подкладки, но не тонкие, а толстые. Часто для столбиков применяют отрезки доски. В таком случае к полу крепят первый кусок подкладки — насквозь заглушкой дюбеля и саморезом в нескольких местах. Следующие куски крепят один к другому, а когда набрана нужная высота, к последнему фиксируют лагу. Можно просто насквозь гвоздями. При большой высоте столбиков для надежности, по бокам можно прикрутить металлические накладки.

Крепление бруса к бетону без сверления и крепежа

Если просто установить брус на подкладки вам кажется не слишком надежным, можно зафиксировать его при помощи бетона. Из цемента и песка замешивается полусухой раствор марки М250 или выше (на 1 часть цемента 2,5-3 части песка). Его выкладывают кучками вдоль стен в тех местах, где планируется установка лаг.

Выставить и закрепить лаги можно при помощи раствора/бетона

Шаг расположения «кучек» зависит от толщины бруса. Чем больше сечение, тем реже нужна опора. Для бруса 50*50 мм шаг составляет 40-50 см, для 100*50 мм — можно поставить с шагом 60 см, под 150 мм уже и 80 см будет достаточно. По высоте цемент должен быть выше уровня, на котором должен находиться нижний край бруса.

Дальше все просто: берем брус, кладем на цемент. Придавливаем, выравнивая по уровню и выставляя в горизонт. Оставляем и ждем схватывания. Нельзя сказать, что брус закреплен, но он зафиксирован и держаться лаги будут надежно. Такой фиксации более чем достаточно для любого жилого помещения.

Крепление уголками

Этот способ установки лаг сложно назвать правильным, но он вполне надежный и рабочий. Позволяет не «отбирать» нужную высоту у помещений. Крепление бруса к бетону происходит при помощи монтажных уголков. Уголки нужны солидные, из хорошей стали с просверленными отверстиями. Они располагаются с двух сторон от бруса, можно в шахматном порядке, можно одну напротив другой.

Закрепить лаги к бетонному полу можно уголками

Но выставить по уровню будет довольно проблематично. Придется повозиться. Сначала по линии закрепляют к полу уголки. Затем крепят брус по краям, выставляя по уровню. Потом выравнивают середину. И это сложнее всего. Скорее всего придется либо поднимать брус, либо придавливать его. Когда закрепите посередине, промежуточные выставить будет не так уж и сложно. Но это при условии, что брус ровный и не покрученый. Иначе сложности будут на каждом крепеже.

Когда выставили с одной стороны, можно уже ставить уголки с другой. Тут уже проблем нет. Важно только придать устойчивость. Уровень-то уже выставлен. Хотя контроль не помешает.

Как закрепить лагу к бетонной стене

Далеко не всегда лаги опираются на пол. Они могут опираться на выступ в фундаменте, а могут на специальные опоры для бруса, закрепленные на стенах. Для этих целей есть П-образные металлические опоры. Их крепят к бетонным стенам или к стенкам фундамента при помощи все тех же анкеров или нагелей. Сначала размечают уровень на стенах, по которому выравнивают монтажные пластины. Далее их крепят к стенам, а затем в них укладывают брус.

Опора бруса раскрытая — выполнена из оцинкованной стали толщиной 2 мм

Порядок установки крепежа такой же: разметка и сверление отверстий, а затем уже крепят пластины. Если опора бруса крепится к стенкам фундамента, то не стоит забывать о гидроизоляции. Также важна и звукоизоляция. Между стеной и пластиной укладывают прокладки. В простейшем случае — это куски рубероида, свернутые в два раза. Далее в пластины вставляется брус. Его можно к пластинам не крепить, так как ему просто некуда деться.

Закрепить лаги можно и к стене, используя опору бруса

Недостаток этого метода в том, что без промежуточных опор, требуется брус очень большого сечения, а стоит он немало. Зачастую устанавливают промежуточные столбики для предотвращения прогибания бруса.

Правила крепления к бетону

Купить якоря

Правило: Бетонные крепежные элементы не должны устанавливаться ближе, чем 10 диаметров анкеров друг от друга.

Объяснение: Бетонные анкеры механического типа оказывают внешнее давление на стенку отверстия в бетоне. Это давление идет вверх и вверх по длине якоря, образуя то, что обычно называют конусом бетона, так как он имеет форму конуса по внешнему виду.Поскольку якоря получают свои значения удержания из основного материала, эта конусообразная область является изображением значений удержания, которые имеет якорь. Размещение якорей ближе, чем на расстоянии 10 диаметров якоря, позволит удерживать значения удержания двух якорей. Это перекрытие уменьшит значения удержания обоих якорей, как показано ниже:

Диаметр анкера 10 Минимальное расстояние

Меньше, чем 10 Минимальный интервал привязки


Правило: Механические анкеры не должны устанавливаться как минимум на 5 диаметров анкеров от неподдерживаемого края.

Объяснение: Если установлено слишком близко к неподдерживаемому краю, наружное давление бетонного анкера уменьшит удерживающее значение анкера или сделает его несуществующим. Это также известно как «выброс» основного материала.


Правило: При сверлении отверстия в бетонном, кирпичном или блочном материале основания — отверстие должно быть просверлено на 1/2 «глубже, чем бетонный анкер проникнет.

Объяснение: Дополнительная глубина отверстия гарантирует, что якорь не выпадет, и освободит место для любой пыли, которая может образоваться в процессе бурения.Если якорь размещается с минимальными требованиями для встраивания, дополнительное пространство обеспечит соблюдение минимальных количеств.


Правило: Каждый якорь имеет минимальное вложение, в которое он должен быть помещен для создания удерживающих значений для якоря.

Объяснение: Каждый якорь имеет минимальное вложение (в основной материал), которое должно быть достигнуто для того, чтобы якорь достиг своих значений удержания. Минимальная глубина погружения различна для каждого анкера и каждого диаметра.Смотрите следующее правило для исключения из этого правила.


Правило : бетонные винты Tapcon® имеют минимальное вложение 1 «для диаметров 3/16» и 1/4 «и максимальное вложение 1-3 / 4».

Объяснение: Tapcons нарезают нити на основной материал. Ведущая нить выполняет всю резку и станет неэффективной после достижения 1-3 / 4-дюймового врезания.


Правило: При сверлении отверстий для анкеров, которые будут использоваться в бетоне, кирпиче или блоке, следует использовать перфоратор.

Объяснение: Для сверления бетона, кирпича или блока требуется, чтобы материал был разбит и удален из отверстия. Это отличается от работы с металлом или сталью, так как эти материалы требуют, чтобы материал был разрезан и удален. Движение молотка разбивает основной материал, а вращение ударной дрели удаляет мусор из отверстия.


Эти правила помогут в безопасной и правильной установке бетонных крепежных элементов для вашего применения.Пожалуйста, помните, что это просто «правило большого пальца». Другие меры предосторожности, такие как технические рекомендации и защитное снаряжение, также должны быть приняты во внимание.

Купить якоря

18 августа 2009 Майк Писторино

,

Как благоустроить лесные ступени | Домашние гиды

Склон с высокой интенсивностью движения в вашем дворе имеет ряд шагов, которые не только облегчают переход, но и выглядят намного лучше на вашем дворе, чем участок растоптанной травы. Пиломатериалы хорошо подходят для строительства ступеней, потому что вы можете сложить и закрепить пиломатериалы без раствора. Используйте большие ландшафтные пиломатериалы размером 6 на 6 дюймов, а не меньшие ландшафтные пиломатериалы, что сделало бы каждый райзер слишком коротким. Способ сборки этих ступеней не особенно сложен, но объем работ, необходимых для рытья грунта и перемещения тяжелых лесоматериалов, может быть изнурительным.

Вбейте кол или столб в землю у основания склона, где вы хотите расположить первый шаг; кол или столб должны быть немного выше вершины склона.

Положите ровную доску от вершины склона к столбу или столбу и отметьте высоту на столбе. Разделите это измерение в дюймах на 5 1/2 дюйма, чтобы найти общее количество стояков, необходимых для построения ступеней.

Удалите почву у основания склона, врезав 3 фута в склон и 5 1/2 дюйма глубиной, чтобы освободить место для двух 3-футовых шпал, которые идут перпендикулярно ступенькам лестницы, обеспечивая поверхность для монтажа. ступени.Пиломатериалы простираются в склон холма, чтобы закрепить лестницу на склоне.

Предварительно просверлите полудюймовое пилотное отверстие примерно в 4 дюймах от каждого конца двух шпал длиной 3 фута.

Положите два 3-футовых деревянных шпалы в вырытую зону так, чтобы вершины лесоматериалов находились на одном уровне с грунтом у подножия холма, а концы выступали из склона. Разместите внешние края брусьев на расстоянии 3 фута для лестницы шириной 3 фута. Вы установите первый шаг поверх шпал, поэтому шпалы должны быть установлены на одном уровне с землей.

Пропустите арматуру диаметром полдюйма длиной от 2 до 3 футов через направляющие отверстия в шпалах, чтобы закрепить шпалы в земле.

Положите два 3-футовых ландшафтных бруса слева направо через шпалы, при этом один брус будет помещен непосредственно за передним брусом, чтобы образовалась ступенька лестницы высотой около 11 дюймов. Выровняйте стороны балок ступеней лестницы с внешними краями шпал и выровняйте брус передней ступени с передним краем шпал.Вкрутите по одному 10-дюймовому винту для дерева в каждый конец протектора, чтобы закрепить его на шпалах, чтобы завершить первый шаг.

При необходимости выкопайте склон холма, чтобы освободить 3-футовое пространство непосредственно за первыми ступеньками из дерева для размещения шпал второго уровня. Положите 3-футовый шпал непосредственно на верхней части каждого шпалы на первом уровне. Прикрепите второй уровень шпал к первому уровню с помощью 10-дюймовых винтов для дерева, установленных на расстоянии около 4 дюймов от каждого конца.

Заполните все пустые пространства вокруг ступеней и шпал с гравийным покрытием в три четверти дюйма, равномерно распределив его так, чтобы гравий находился на одном уровне с первой ступенькой лестницы, помогая выдержать вес верхних ступеней.Гравий в основном заменяет выкопанную почву, но обеспечивает лучший дренаж вокруг древесных пород.

Положите пейзажную древесину длиной 3 фута через второй уровень шпал, выровняв передний край с передней частью шпал и задней стороной первой ступени лестницы. Поместите вторую древесную древесину длиной 3 фута позади этой древесины и закрепите концы с помощью 10-дюймовых винтов для лесной местности, ввинчиваемых в шпалу внизу.

Постройте оставшееся количество шагов, необходимых для достижения вершины склона.Вместо того, чтобы устанавливать шпалы за верхней ступенькой лестницы, заполните пустое пространство гравием для дренажа на полпути до высоты ступени лестницы. Заполните оставшееся пространство почвой для оценки.

Строительство. Восстановление свай / ремонт бетонных свай
РАЗДЕЛ 03300 БЕЗОПАСНЫЙ БЕТОН

РАЗДЕЛ 03300 ЧАСТЬ 1 ОБЩАЯ ИНФОРМАЦИЯ 1.01 ОПИСАНИЕ В этом разделе описываются материалы и методы для опалубки, армирования, смешивания, укладки, отверждения и ремонта бетона, а также использования цементационных материалов

Дополнительная информация
Причины и способ ремонта

Точка Шилсхол Кондоминиум Строительство Причины разрушения бетона и метод ремонта КАМРАН М. НЕМАТИ, к.т.н., П.Е. КОНСУЛЬТАЦИИ ГРАЖДАНСКОГО ИНЖЕНЕРА Copyright (2006) P.O. Box 95233 Сиэтл, Вашингтон 98145-2233

Дополнительная информация
APE T CFRP Аслан 500

Лента из углеродного волокна, армированного полимером (CFRP), используется для структурного укрепления бетонных, каменных или деревянных элементов с использованием техники, известной как монтаж на поверхности или укрепление NSM.Использование CFRP

Дополнительная информация
Ремонт и восстановление руля

Ремонт и восстановление руля. Монтгомери. 23 Неустрашимый. Перед фотографией. В квитанции, найденной внутри лодки, было указано, что предыдущий владелец заручился верфи для выполнения технического обслуживания руля путем сокращения

. Дополнительная информация
CA-48 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

CA-48 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Поверхность SafeLane Наложение дорожного покрытия Подложка A Антигололедный продукт Cargill Предоставляет заказчикам антигололедные решения, которые спасают жизни и способствуют развитию торговли.Помогая

Дополнительная информация
ТОРО. Гидроизоляционные системы

Гидроизоляционные системы THORO Содержание Добро пожаловать в мир Thoro 3 Гидроизоляция 4 Thoroseal 5 Thoroseal FC 6 Thoro Acryl 60 6 Thoroseal WR 7 Thoroseal FX100 8 Thoroseal FX110 9 Thoroseal FX 1K 10 Thoro

Дополнительная информация
Гидроизоляция строительных Суставов

ГидроизоляцияСистемы Гидроизоляция конструкций Соединения Гидроизоляция территории Опорная штанга KÖSTER Герметик для швов FS-H KÖSTER FS Грунтовка Содержание Основы Соединение, нагрузка и устойчивость: Соединения в строительстве

Дополнительная информация
Epoxy Crack Injection (основы)

Введение в эпоксидную трещину (основы) John Bors ChemCo Systems Введение Обзор инъекции в трещину под давлением Практические и технические вопросы Выберите основной метод ремонта Эпоксидные свойства ChemCo Systems

Дополнительная информация
Система Текноепо 185

Сертификат ICMQ 1305-CPD-0808 Утвержденный стандарт EN 1504-2 проспект ZA. 1f Директива 89/106 / CEE TECNOCHEM E LEED LEED Лидерство Энергетическое экологическое проектирование ПРОДУКТЫ: Грунтовка TECNOFIX EP 110 Грунтовка двухкомпонентная

Дополнительная информация
Ремонт и защита бетона

Ремонт и защита бетона с помощью систем Remmers Очистка оборудования Очистка химикатов Ингибиторы коррозии Ремонт и перепрофилирование раствора Защитные пропитки и покрытия Ремонт и защита

Дополнительная информация
ВОДОЗАЩИТА ВЛАЖНЫХ КОМНАТ

ВОДОЗАЩИТА ВЛАЖНЫХ ПОМЕЩЕНИЙ. Гидроизоляция под плиткой. Для длительного пользования влажной комнатой важна необходимая комплексная и стойкая гидроизоляционная система.Большинство плиток являются водонепроницаемыми

Дополнительная информация
МЕТОДЫ РЕАБИЛИТАЦИИ МОСТОВ

МЕТОДЫ РЕАБИЛИТАЦИИ МОСТОВ Йогеш Чхабра, Генеральный директор, The D S Brown Company, 57 Pioneer Road, Сингапур 628508 Веб-сайт www.dsbrown.com Электронная почта [email protected] Тел. +6598444104, +6565588111

Дополнительная информация
Стратегии ремонта труб на I-29

Стратегии ремонта труб на I-29 Исследовательско-консультативный комитет 2012 Энди Мастел NDDOT- Отдел материалов и исследований Расположение труб в районе Фарго вдоль межштатной автомагистрали 29 RP 75, описание северной трубы

Дополнительная информация
Горизонтальные барьеры ЗАПАТЕНТОВАННАЯ СИСТЕМА

Горизонтальные барьеры против повышения влажности В ЗАПАТЕНТОВАННОЙ СИСТЕМЕ MASONRY Почему повышение влажности беспокоит владельцев зданий? Повышение влажности является одной из наиболее часто встречающихся причин повреждения кладки стен.

Дополнительная информация
Система предотвращения плесени

внутренняя изоляция и ремонтные панели Система компонентов, которые были разработаны для идеальной совместной работы для устранения повреждений, вызванных плесенью. Система состоит из досок, изолирующих клиньев, раскрывающих

Дополнительная информация ,

Как крепить брус к фундаменту – способы фиксации к бетону и металлическим сваям

Вариант сопряжения разных строительных материалов в одном конструктивном узле зависит от их вида и требуемой степени надежности. При строительстве деревянного дома необходимо знать, как крепить брус к фундаменту, чтобы коробка в дальнейшем не смогла изменить свое пространственное положение, а древесина не начала покрываться плесенью. Основные приемы и методы используются строителями уже не один десяток лет, поэтому можно с уверенностью сказать, что проверка временем прошла успешно. Нужно ли напоминать о том, что соблюдение принципиально важных этапов в работе позволит возвести капитальное, долговечное строение, в котором смогут жить не только внуки, но и правнуки.

Способы фиксации

От того, как именно будет уложен первый венец деревянного дома или нижняя обвязка каркасного сооружения зависит и внешний вид коробки, и его беспроблемная эксплуатация. Существует два способа стыковки бруса с фундаментом:

  • жесткий – крепление производится посредством анкеров, шпилек, болтов и хомутов;
  • накладной – подразумевает удержание нижнего венца под собственным весом вышерасположенного строения.

Конечно же, первый вариант оказывается надежнее и признается мастерами как более приемлемый, но на практике чаще используется второй метод укладки. Такой выбор связан, прежде всего, с облегченным выполнением монтажа, так как в технологии отсутствует необходимость в высверливании отверстий или закладке анкеров, а также в затягивании крепежных элементов.

Специалисты рекомендуют жестко крепить брус к фундаменту, особенно если подземная конструкция является мелкозаглубленной, а грунт – пучинистым и водонасыщенным. В результате промерзания такая почва набухает, что ведет к появлению выталкивающих нагрузок. С потеплением грунт может просесть, увлекая за собой и фундамент. Эти явления сказываются, конечно же, на определенных подвижках. Если деревянная обвязка не будет иметь жесткого крепления, то строение при дополнительных неблагоприятных условиях вполне может съехать с опорной части. В лучшем случае появятся деформации, а в худшем – произойдет полное разрушение коробки дома.

Способ фиксации деревянного бруса во многом зависит от вида фундамента.

При строительстве домов используется несколько вариантов устройства подземной части здания:

  • металлические или железобетонные сваи;
  • монолитные ленты;
  • сборные бетонные блоки;
  • свайно-ростверковые конструкции;
  • отдельно расположенные столбы;
  • плиты.

Способ укладки бруса должен выбираться с учетом особенностей того или иного фундамента. К работам следует относится ответственно, понимая, что впоследствии исправить дефекты будет практически невозможно. Не разбирать же полностью дом.

Крепление бруса к бетонной основе

Недостатком сборных и монолитных фундаментов, а также бетонных ростверков, является возможная неровность их поверхности, заключающаяся в наличии перепадов по высоте, выемок и т.д. Данная проблема для укладываемого сверху бруса может стать критичной, поэтому от нее следует избавиться еще на подготовительном этапе. Верхний срез бетонного фундамента или ростверка выравнивают посредством нанесения на него слоя цементного раствора. Горизонтальность заливки, при этом, проверяют с помощью строительного или лазерного уровня. Далее на бетонную основу в местах стыковки с брусом в два-три слоя укладывают гидроизоляцию, а уже потом монтируют первый венец брусчатого дома или обвязку каркасного строения.

Отличием нижнего ряда от вышерасположенных элементов является больший размер сечения пиломатериала, что позволяет принимать на себя нагрузки от наземной части сооружения и более эффективно распределять их на подземную конструкцию. Добиться четкости пространственного расположения венца и геометрической правильности его углов поможет предварительная раскладка и разметка брусьев по месту. Их помещают в проектное положение, скрепляя временными раскосами. На этом этапе определяют точки размещения анкерных болтов и, соответственно, отверстий в обвязочных элементах. Если крепежные штыри уже забетонированы и торчат из фундамента, то под брус следует подложить столбики одинакового размера.

Шаг анкеров выбирается в пределах полуметра, а длина стержней – в зависимости от толщины бруса и размера вхождения крепления в слой бетона. При этом учитывают тот момент, что наивысшая точка анкера не должна выступать за верхнюю плоскость первого венца, чтобы при укладке следующих рядов сруба не пришлось бороться с ненужными помехами. Каждый отдельный элемент деревянной обвязки должен иметь как минимум две жестко зафиксированные точки во избежание каких-либо сдвигов.

После разметки мест крепления, приступают к высверливанию в древесине отверстий. Вначале используют сверлильную коронку, заглубляясь примерно на треть высоты пиломатериала. Затем выемку зачищают стамеской, после чего делают небольшую сквозную дырку уже сверлом. Ее диаметр должен быть на 1,5-2мм шире соответствующего размера анкерного болта.

Существует два основных способа, определяющих как крепить брус к фундаменту:

  • первый – анкеры уже имеются в теле бетона;
  • второй – крепеж устанавливается совместно с монтажом деревянной обвязки.

Перед укладкой брус необходимо тщательно обработать антисептической пропиткой, спасающей древесину от влаги и биоразрушений, а также антипиреном, защищающим дерево от мгновенного загорания в случае пожара.

В случае, когда анкеры уже установлены в фундаменте, то венец просто одевается на них и фиксируется с помощью крепежной гайки. Другой способ подразумевает высверливание отверстий в бетоне перфоратором по месту, то есть через деревянный брус. Заглубление под анкер здесь должно составлять примерно 100-120мм. Далее крепеж забивают молотком и затягивают его посредством накидного гаечного ключа. Следует отметить, что второй способ является менее трудоемким, поэтому используется гораздо чаще.

На последнем этапе проводят проверку горизонтальности первого венца и четкости геометрии углов. При небольших перекосах под изъяны допускается подкладывать небольшие дощечки, Но это крайне нежелательно, так как ведет к появлению щелей.

Опытные мастера советуют пользоваться саморазжимными анкерами. С их помощью работы значительно упрощаются, а время монтажа сокращается. Анкерная технология применяется для всех видов бетонных фундаментов, в том числе ростверковых.

Крепление бруса к металлическим сваям

В наше время большое число частных застройщиков предпочитает в качестве фундамента для небольших строений, в том числе для каркасных домов, использовать винтовые сваи. Их преимущества неоспоримы, а в некоторых случаях достойной альтернативы им просто не найти. Крепление бруса здесь выполняется по иной, более простой технологии.

После монтажа свай, оголовки выравнивают по высоте, после чего на них наваривают металлические пластины. Они могут быть плоскими и иметь ширину, не выходящую за пределы бруса. В этом случае крепежные элементы вкручиваются с нижней стороны венца. Другой вариант – пластина в форме перевернутой литеры «П» или, проще говоря, лотка. В него четко по размерам, без отступов, вставляется пиломатериал и фиксируется саморезами с обеих боковых сторон.

Профессионалы рекомендуют резьбу крепежных болтов перед вкручиванием в брус смазывать густым масляным составом типа солидола, что помогает облегчить процесс фиксации.

При работе с металлом потребуется антикоррозийная обработка сварных соединений и пластин. Кроме того, не нужно забывать о гидроизоляции и пропитке древесины. Горизонтальность уложенного обвязочного венца в обязательном порядке проверяется уровнем.

Крепление к бетону: виды крепежей, способы монтажа

Наиболее надежным и оптимальным крепежом к твердой бетонной поверхности является металлический анкер. Крепление опалубки для монолитного бетона обязательно должно выполняться с соблюдением всех правил, в противной ситуации готовая конструкция выйдет ненадежной и может разрушиться. Существует несколько видов анкерных крепежей, каждый из которых предназначен для конкретных целей и задач.

Особенности крепления предметов

Способ крепления к бетону какого-либо предмета из дерева или металла отличается от метода монтажа этого же изделия к стене из кирпича. Соответственно, и анкерные дюбеля по бетону будут отличимыми от других видов крепежей.

Такие дюбеля изготавливаются из пластика либо металла, а устанавливают их, забивая молотком либо монтируя с помощью строительного пистолета. Дюбелированные гвозди используются в качестве основного крепежа, если есть необходимость в монтаже люстры к потолку из бетона. Металлическими анкерами осуществляется крепление бруса к бетону, деревянных балок, столбов, а также металлоконструкций для дальнейшего обустройства заборного ограждения.

Виды крепежей

Различают следующие разновидности дюбелей для бетона:

Существуют специальные фиксаторы, которыми пользуются при проведении фасадных работ. Не менее известный тип фиксатора — дюбель-бабочка.
  • распорные;
  • бабочка;
  • универсальные;
  • фасадные;
  • химические;
  • КВТ и GB.

Прежде чем решить, какой именно дюбель подойдет для конкретной задачи, необходимо рассчитать нагрузку, которая будет оказываться на бетонную поверхность и сам крепеж. Если планируется крепление деревянной стенки, к примеру, шведской или навесного тренажера похожей конструкции, рекомендуется воспользоваться дюбелем, имеющим глубину крепления от 85 мм. А вот крепление стоек или швеллера в вертикальном положении специалисты советуют выполнять анкером длинной от 30 мм и диаметром 7—11 миллиметров.

Стяжки-шпильки пригодятся при выполнении опалубочных работ.

Если осуществляется крепление профиля для навесного потолка, следует выбрать распорные дюбеля со специальными насечками. Крепеж деревянных ступеней к бетону удобно проводить с применением универсальных болтов диаметром от 6 мм. А вот для устройства несъемной опалубки для монолитного бетона используются специальные анкерные стяжки-шпильки, отличающиеся повышенной прочностью и устойчивостью к усиленным нагрузкам.

Какие потребуются инструменты?

Для монтажа металлического либо пластикового дюбеля выбранной разновидности потребуется подготовить такой инвентарь:

  • электродрель;
  • победитовое сверло;
  • острый гвоздь;
  • изоляционная лента;
  • молоток.

Способы и этапы монтажа

Выбранный дюбель фиксируется в стене после проделывания в ней отверстия дрелью.

Если планируется крепление утеплителя, к примеру, пенополистирола или пенопласта к бетону, рекомендуется придерживаться следующих правил:

  1. На месте установки анкера с помощью карандаша делается метка.
  2. Используя гвоздь или другой острый предмет, сделать углубление, куда потом установить сверло.
  3. Далее, применяя электродрель, аккуратно сверлить отверстия, стараясь держать инструмент максимально перпендикулярно полу.
  4. Из полученного углубления следует убрать крошку и пыль. Далее в дырку устанавливается дюбель и вбивается в стену молотком до упора. Если в конструкцию входит шуруп, то его тоже следует винтить.

Таким же способом проводится монтаж дюбелей в бетон для сэндвич панелей. Для крепления закладных в основание лучше взять специальные анкерные болты, используемые для строительства и укрепления конструкций, на которые оказываются огромные нагрузки. Крепление лаг к бетонному основанию проводится так:

С помощью данных фиксаторов может быть проведена укладка лаг на пол.
  1. Сначала с помощью дрели сверлятся доски. Через полученное отверстие на бетонном полу делаются отметки. Такие же отверстия нужно сделать в лагах, чтобы потом в них можно было скрыть шляпки анкеров.
  2. Дюбелями скрепить балки, а отверстия скрепить запорными элементами. Важно правильно подобрать длину крепежа. В зависимости от толщины балок размер дюбеля варьируется в пределах 45—200 мм.

Для более надежной фиксации лаг, помимо анкерных болтов рекомендуется воспользоваться специальными уголками. Одна сторона уголка с помощью шурупов будет крепиться к деревянной основе, а другая анкерами к бетонному основанию. Готовая конструкция получается надежной, долговечной. Но не стоит забывать, что на прочность устройства влияет вид крепежа, размеры которого подбираются с учетом толщины бруса.

Анкерные болты

Анкер — комбинированное самостоятельное крепежное изделие, которое закрепляется в несущем основании и удерживает определенные конструкции. Элемент изготавливают из алюминия, латуни, нержавеющей стали и других подобных материалов. Анкер выпускают различных размеров. Длина варьируется в пределах 55-220 мм, ширина 8-24 мм.

Анкер применяют для кирпичей, бетона и блоков, природного камня и листовых материалов (гипсокартон, ДСП и пр.).. Выделяют мебельный, фасадный и фундаментный болты, которые соответственно применяют, чтобы скрепить мебель, фасад или фундамент. Кроме того, элементы разделяют по виду “якоря”, монтажа и фиксации.

Виды анкера

  • Распорные изделия удерживаются в конструкции за счет силы трения. Для повышения прочности крепежа установленный стержень распирают при помощи клинового упора с внутренней резьбой либо дюбеля из пластика;
  • Упорные болты имеют расширяющуюся или ребристую часть, которая обеспечивает прочную и надежную фиксацию. Такой анкер подходит для обустройства фундамента и бетонных конструкций;
  • Клеевые или химические крепежи закрепляются за счет липкого состава. Чаще всего это полимерная смола с отвердителем;
  • Болт Молли подходит для недостаточно прочных и пустотелых материалов, среди которых ДСП, гипсокартон, фанерные листы, пустотелый кирпич. Когда данный анкер затягивают, он начинает распирать наружную оболочку в стороны, что образует упор.

Анкер для деревянных конструкций

При соединении конструкций из дерева и в деревянном строительстве важно правильно подобрать крепежи, которые не только обеспечат надежную фиксацию, но и не повредят натуральный материал. В данном случае не рекомендуется клеевой или химический анкер, так как при больших перепадах температур и влажности смола отвердевает. Это утрачивает сцепление и приводит крепление в негодность.

Анкер Молли подходит только для поверхностей, в которых присутствует пустота значительного объема. Такие крепежи используют, чтобы повесить предметы с легкой массой на внутренние перегородки или стены из вагонки, доски или ДСП. Упорные изделия применяют только для массивного основания. К таким относят только ствол растущего дерева, поэтому данные крепежи не подходят при строительстве дома из бревна или бруса.

Крепеж для древесины должен обладать большим диаметром резьбы свыше 6 мм, чтобы усилить низкую механическую прочность деревянного основания. Для исключения коррозии и негативного влияния на древесину крепежи нуждаются в латунировании или цинковании. Либо нужно выбрать изделия из антикоррозийных материалов. В данном случае прекрасно подходят деревянные нагели.

Классические металлические крепежи подвергаются коррозии, что приводит к гниению древесины. Пиломатериал покрывается плесенью и грибком, разбухает и размягчается, постепенно разрушается. Поэтому выбирайте анкер и другие крепежи из антикоррозийных материалов или со специальной обработкой. Как установить сруб своими руками, какие крепежи и материалы для этого понадобятся, читайте здесь.

Как вкручивать анкер в дерево

Важно правильно вкрутить анкер в дерево, чтобы обеспечить надежность крепления и при этом не расколоть древесину. Сначала в нужном месте делают отверстие при помощи сверла, которое соответствует диаметру крепежа по впадинам резьбы. Затем резьбу смазывают твердым или жидким мылом и вкручивают стержень.

Важно, чтобы глубина сделанного отверстия была равна длине стержня! При меньшей или недостаточной длине распирающее давление на древесину возрастает, что приводит к появлению трещин. Мастера “МариСруб” подберут необходимые крепежные элементы и материалы, грамотно выполнят сборку сруба и отделку в доме. Соблюдаем технологии и правила строительства деревянных домов!

Компания “МариСруб” заготавливает древесину и изготавливает пиломатериалы самостоятельно, что гарантирует высокое качество и прочность изделий. Каждое бревно и брус проходит антисептирование и защитную обработку, что предотвращает гниение и растрескивание натуральной древесины, появление плесени и грибка.

Предлагаем индивидуальное проектирование и изменение уже готового проекта. Выполняем строительство деревянного дома “под ключ” с подбором необходимых материалов и крепежей, оперативной и надежной установкой сруба, утеплением и гидроизоляцией дома, монтажом фундамента и покрытием кровли, проведением и введением в эксплуатацию инженерных сетей, отделочными и финишными работами. Гарантируем оперативность и своевременность, качество и долговечность строительства!

Как прикрепить деревянный брус к бетонному полу.

Как крепить брус к бетону. Деревянный ростверк к столбчатому фундаменту. Мауэрлат к армопоясу. Дверная коробка к бетонной перегородке. Крепление бруса к стене

Во время проведения строительных или ремонтных работ достаточно часто возникает необходимость прикрепить деревянный брус к стенке дома. Если вам нужно создать каркас для облицовочного материала, установить какой-либо элемент мебели или бытовой техники, сделать перепланировку стен или выполнить строительство пристройки, в любом их этих случаев понадобиться крепить деревянный брус к стене.

От правильной установки деревянных брусков во многом зависит дальнейшее выполнение работы и надежность конструкции. В первую очередь, следует подобрать способ монтажа и необходимый крепеж.

Как правило, для возведения и отделки стен используется:

  • ·бетон;
  • ·кирпич;
  • ·дерево;
  • ·газобетонные блоки;
  • ·гипсокартон.

После того, как вы установили, к какому материалу придется проводить монтаж деревянных брусков, можно определиться и с выбором крепежа. Рассчитать его количество можно исходя из следующих норм: при сечении рейки от 2,5 до 4 см расстояние между крепежными элементами должно составлять до 60 см, на брусе с сечением от 4 до 6 см их располагают на расстоянии 70-80 см друг от друга.

О чём пойдет речь:

Монтаж бруса к бетонному основанию

Чтобы закрепить деревянные рейки на бетонном основании, понадобиться выполнить следующие действия. Вначале подготавливают брус, просверливая в нем отверстия под крепеж. Далее на таком же расстоянии просверливаем отверстия в стене. Для более точной разметки можно приложить к поверхности стены уже просверленный брус и нанести отметки по имеющимся отверстиям.

Сверление бетона проводят победитовым сверлом или сверлом с алмазным напылением. Лучше использовать дрель с функцией перфоратора. Во время высверливания отверстия слишком нагревающееся сверло опускают на время в воду и остужают.

Далее в стену забивают деревянные чопы, прикладывается брус и через него в каждый чоп вбивается гвоздь. На следующем фото вы можете увидеть, как выглядит крепление для бетонного основания. Крепить рейки из дерева к бетону можно также при помощи анкеров (на фото ниже).

Как закрепить брусья на кирпиче

Если стена дома выложена из кирпича, следует применить несколько другую технологию монтажа. Для этого на расстоянии по бруску просверливаем отверстия сверлом по дереву, далее сверло меняем на победитовое. Приложив рейку к стене, через просверленные дырки выполняем разметку, надсверливая кирпич.

После убираем брусок и высверливаем в кирпичной стене отверстия необходимой глубины и ширины. Сверло при этом рекомендуется держать прямо и не расшатывать, иначе можно раскрошить кирпич. Крепить брус к кирпичной стене можно при помощи дюбелей и саморезов. Для кирпичной стены также можно использовать анкера.

Особенности монтажа деревянных реек к газобетону

В последнее время для возведения домов и других построек достаточно часто применяются газобетонные блоки. Они легко поддаются обработке, поэтому постройка здания выполняется намного быстрее. Однако с определенной мягкостью газобетона связаны особенности монтажа брусьев на его поверхность.

В первую очередь, выбор крепежных элементов будет зависеть от величины будущей нагрузки на брусок. Если конструкция не будет нагружена большим весом, в блоки из газобетона можно вкрутить саморезы или болты клиновидной формы. Для этой цели также можно использовать шурупы с резьбой по всей длине.

Чтобы конструкция смогла выдерживать достаточно большие нагрузки, применяются стальные или пластмассовые дюбели.

При выборе крепежа следует также учитывать тот факт, что газобетонные блоки могут со временем оказывать разрушающее действие на металл. Поэтому перед покупкой желательно проконсультироваться с продавцом и выяснить все возможные риски.

Монтаж реек к стене деревянного дома

Довольно часто при возведении стен используется также клееный или профилированный брус. Как же необходимо крепить брус к стене брусового дома? Наиболее часто для соединения деревянных поверхностей используют перфорированные крепежные элементы. Закрепить их на поверхности бруска и стены можно при помощи гвоздей, саморезов или шурупов. Перфорированный крепеж выпускается различных видов. Для закрепления элементов, находящихся в одной плоскости, используют пластины, если крепление необходимо провести в разных плоскостях, используют уголки.

Если на конструкцию не будет оказываться большого давления, можно использовать монтажную ленту. Используя гвозди для крепления деревянных элементов следует придерживаться нескольких простых правил. Если забивать гвозди приходится в труднодоступных местах, следует использовать болт с гайкой на конце. Необходимо также правильно выбрать длину гвоздей.

Чтобы конструкция была более устойчивой, гвозди забивают на расстоянии под определенным углом один к другому. Если рейки изготовлены из древесины, отличающейся высокой плотностью, во время забивания середину гвоздя придерживают пассатижами. Облегчит вбивание больших гвоздей предварительное рассверливание отверстий.

Как необходимо правильно крепить бруски к гипсокартону

Если рейки необходимо прикрепить к стене, отделанной гипсокартоном, монтаж выполняют следующим образом. В связи с определенной хрупкостью материала применять гвозди и саморезы не рекомендуется. Как правило, для надежной фиксации брусков на гипсокартоне выбирают нейлоновые или металлические анкера. Их вкручивают в лист и закрепляют при помощи самореза.

Это самый простой способ. Более устойчивое крепление могут обеспечить раскрывающиеся анкера. Благодаря их особенной конструкции обеспечивается дополнительный упор с обратной стороны. Такие анкера вставляют в отверстия и затягивают отверткой до тех пор, пока они полностью не сложатся.

Можно использовать также и обычные пластиковые дюбели. Для этого следует высверлить отверстие, вставить дюбель, закрепить брус саморезом. Свернувшийся дюбель сможет обеспечить упор с обратной стороны листа.

Подробно узнать о том, как можно крепить брус к стене, на видео ниже. Как видно из видео, существует достаточно большое количество способов надежного крепления деревянной конструкции.

Крепление бруса к стене — не простой вопрос. Брус всегда был популярен в строительстве частных домов. В настоящее время все чаще появляются строительные материалы с новыми свойствами, развиваются технологии. Комбинация бруса с новыми стройматериалами и монтажными системами иногда вызывает вопросы — каким же образом технически правильно будет выполнить крепления бруса к разным поверхностям?

Для крепления необходим крепежный материал. Сегодня имеется множество видов крепежа для любых соединений элементов. Их отличия — область применения и технические характеристики, которые регламентируют допустимую нагрузку на крепежный элемент и технологию крепежа.

Уголковые крепежные элементы из металла имеют отверстия для крепления саморезами, гвоздями или дюбелями. Металлы для уголков применяются не подверженные окислению и достаточно прочные. Запас прочности уголка нужно принимать не менее 2, то есть уголок должен выдержать вес в два раза больше, чем вес элемента, который будет на него опираться. При этом нужно еще учесть и посчитать, какие конструкции будут опираться на этот брус.

Деревянные брусья крепят к стенам с разными целями — чтобы укрепить на этих стенах навесную мебель, книжные полки или декоративные элементы интерьера, а также бытовую технику. При установке дверных коробок, для облицовки снаружи и внутри, для устройства козырька над входной дверью или навеса для веранды также нужно делать крепления бруса к стенам. Главное, сначала нужно определиться с материалом этой стены, и подходить к газобетонным блокам, гипсокартонной облицовке и стене из кирпича, конечно, придется совсем по-разному.

Выбор способа крепежа зависит от материала стены и особенностей создаваемой конструкции. Конечно, в контексте газобетона речь не о том, чтобы крепить прогоны из бруса к стенам из ячеистобетонных или керамических блоков, это невозможно без устройства армопояса или усиливающих опору конструкций, а только о креплении брусков, например, для обрешетки под гипсокартон.

Также речь не о том, чтобы крепить брус к кирпичным и бетонным стенам для устройства перекрытий или полов с лагами из бруса, поскольку в этих конструкциях брус и его крепление должны нести значительные нагрузки. Конструкция крепления бруса при этом — монтаж в стену в процессе кладки или бетонирования, или опирание на армопояс.

Торец бруса дополнительно пропитывают огнебиозацитным составом перед замоноличиванием или закладкой в стену и защищают слоем гидроизоляционного материала. Антисептики на масляных основах применять не рекомендуют, поскольку они затрудняют испарение влаги. Концы деревянных балок срезают под 70 град, для того, чтобы влага лучше испарялась. Зазор между стеной ниши и балкой обязателен, в него закладывается теплоизоляция, поскольку балка опирается на наружную стену.

При укладке балок из бруса на армопояс их крепят специальными анкерными пластинами, покрытыми антикоррозионным составом.

Уголковый крепеж применяют для крепления бруса к бетонным и кирпичным конструкциям. Надежное и прочное соединение возможно при использовании качественных уголков из металла, способного выдерживать нагрузку.

  • Перед установкой уголковых элементов на поверхность наносят разметку положения и контуров бруса, пользуясь измерительными инструментами. Можно пользоваться обычным отвесом и строительным уровнем, но лазерный уровень позволит быстро сделать разметку и по вертикали, и по горизонтали одновременно.
  • Затем уголковые элементы фиксируют дюбелями, саморезами, для более легких конструкций используют гвозди. Полностью саморезы не затягивают, чтобы можно было слегка подкорректировать положение элемента.
  • Брус вставляют в уголки и присоединяют к ним саморезами, затем затягивают крепления уголков к стене полностью. Уголок зажимают крепежными элементами, при необходимости корректируя его положение точно по разметке.

Крепление бруса к бетонной и кирпичной стене

Сверлить кирпич следует осторожно, строго под прямым углом, не «расшатывая» сверло, чтобы не расколоть кирпич. Раскол может вызвать осыпание кирпича. при попадании в полость кирпича придется воспользоваться дюбелем анкерного типа, который при заворачивании в стену образует узел, или распорным дюбелем. Закручивают дюбель осторожно. Механические анкера для устройства креплений деревянных брусьев к кирпичным стенам намного лучше саморезов и гвоздей, и технологически, и по прочности крепления.

Для бетона нужна дрель с функцией перфоратора и прочные пластмассовые дюбеля под саморезы, иногда перед забивкой пластикового дюбеля в стену его дополнительно смазывают клеем.

Крепление бруса к деревянной стене

Применяют перфорированные крепежные элементы уголкового типа или плоские. Крепежные детали различаются размерами, толщиной металла и покрытием. Используются гвозди, саморезы и шурупы. Для больших гвоздей предварительно засверливают отверстия, особенно при работе с высушенной древесиной.

Крепление к стене из газобетона и гипсокартону

Газоблоки материал мягкий, для них подходят шурупы с резьбой на всю длину, но лучше пользоваться анкерами, механическими или химическими. Чтобы качественно установить анкер с гнущимися ребрами или клиновидный, предварительно засверливают отверстие диаметром чуть больше анкера. Один из видов анкеров отлично подходит для пустотелых блоков и блоков из ячеистых бетонов — пеноблоков, газоблоков и др. Основные «детали» анкера — стальная гильза, имеющая ребра и гайка на конце. Когда винт вкручивают в гильзу, ребра гнутся и раздвигаются, образуя «бабочку», которая надежно удерживает анкер внутри материала.

Еще прочнее держат химические анкера, они подходят для всех стеновых материалов из легких бетонов и для гипсокартона, да и для любых стеновых материалов. Принцип работы — способность синтетических смол глубоко проникать в поры и сцепляться с основанием. Слабым звеном крепления к пористым блокам и гипсокартону является не крепеж, а материал основы, особенно при действии вертикальной нагрузки, и как раз эти проблемы помогают решить химические анкеры. Вставляют химический анкер, применяя специальный пистолет. В засверленное отверстие выдавливают под давлением клеящую массу, и сразу вставляют крепежный элемент — шпильку с резьбой или шток. Клеевой состав заполняет поры газобетона или др. пористого блока, и после застывания образует прочное и надежное крепление. Усилие вырыва химического анкера из кирпича более 500 кг. Время службы химических анкеров — десятки лет, от температурных перепадов они не деформируются, к агрессивным средам инертны. Последнее очень важно при работе с газобетоном, который агрессивен к металлам. Весь крепеж для газобетона должен иметь антикоррозионное покрытие.

Для крепления бруска к газобетону или гипсокартону анкерный способ крепления самый прочный, хотя и затратный. Все зависит от плотности (марки) газобетона и от требуемой нагрузки. Для крепления обрешетки может быть достаточно применить механические анкеры — клиновидные или типа «спиральные гвозди». Последние удобны тем, что их монтируют в стену из газобетона, забивая обычным молотком. При забивании спиральный гвоздь вворачивается в блок, не нарушая его пористую структуру.

Дюбель, похожий в рабочем положении на спицы полураскрытого зонтика, носит ласковое имя Молли и отлично подходит для крепления деревянных брусков к перегородкам из гипсокартона, с целью закрепить на них картины, нетяжелые полки или светильники. Молли — вид распорного анкерного болта, имеющего втулку с продольными прорезями, которая при затягивании резьбы вставляемого винта до упора складывается и превращается в зонтик. Несущая способность отличная, но это крепление имеет недостатки — удалить его можно, только выломав часть перегородки. Кроме того, с «Молли» невозможно работать в тесном пространстве.

Крепление бруса в конструкциях крыш

Лаги из бруса крепятся замковым соединением и скобами, но для крыши такая стыковка недопустима, поскольку крыша эксплуатируется в совершенно других условиях. Все элементы крыши (стропильной системы) устанавливаются согласно проекту и расчету, а крепят их специальными элементами и болтовыми системами, иногда дополнительно укрепляют скобами.

Крепление бруса на подвесе

В интерьерах иногда используют элементы декора, для которых требуется закрепить брус к потолку на свободном подвесе или же имитировать такой подвес. Иногда подвеска бруса нужна по конструктивным соображениям. Этот вид крепления выполняют посредством специального подвеса, рассчитанного на определенную нагрузку. Подвесная система такого вида может иметь дополнительную возможность регулировать высоту подвеса бруса.

Подвесы крепят к потолку дюбелями, а на брус устанавливают вторую часть крепления, затем элементы соединяют. Практика показывает, что такие крепления, вопреки ожиданиям, могут выдержать немалые нагрузки. Но все же лучше не иметь над головой подобный фактор риска, и для дизайна имитировать подвес, а брус крепить надежно, в стену. Подвесную систему в данном случае устанавливают, чтобы усилить крепление, и в дизайнерских целях, «для красоты».

Крепление бруса к стене нельзя назвать самой сложной операцией, проводимой в ходе строительных и ремонтных работ, но она требует внимательности и точного соблюдения всех рекомендаций и существующих правил.

Такие манипуляции необходимы при монтаже межкомнатных перегородок, установке бытовой техники или воплощении в жизнь дизайнерских проектов.

Существует множество способов крепления деревянного бруса к стенам и каждая манипуляция должна быть выполнена с использованием определенных крепежных элементов. Их выбор зависит от качества основания и предстоящей нагрузки.

Способы выполнения работ


Брус используют как для создания обрешетки, так и для проектирования мебели, перегородок

В современном строительстве качественное крепление деревянного бруса к стенам, возведенным из различных материалов, зачастую является необходимостью. Такие работы выполняют для:

  • укрепления конструкций;
  • монтажа новых каркасов;
  • сооружения ;
  • возведения легких пристроек;
  • сборки дизайнерской мебели.

Брус используется для создания , каркаса при облицовке фасадных или надежной фиксации мебельных конструкций, бытовой техники или электроники. Качественно проведенные работы дают возможность создать конструкцию, способную выдержать повышенные нагрузки, украсить помещение или осуществить давно задуманную перепланировку.

Варианты крепления

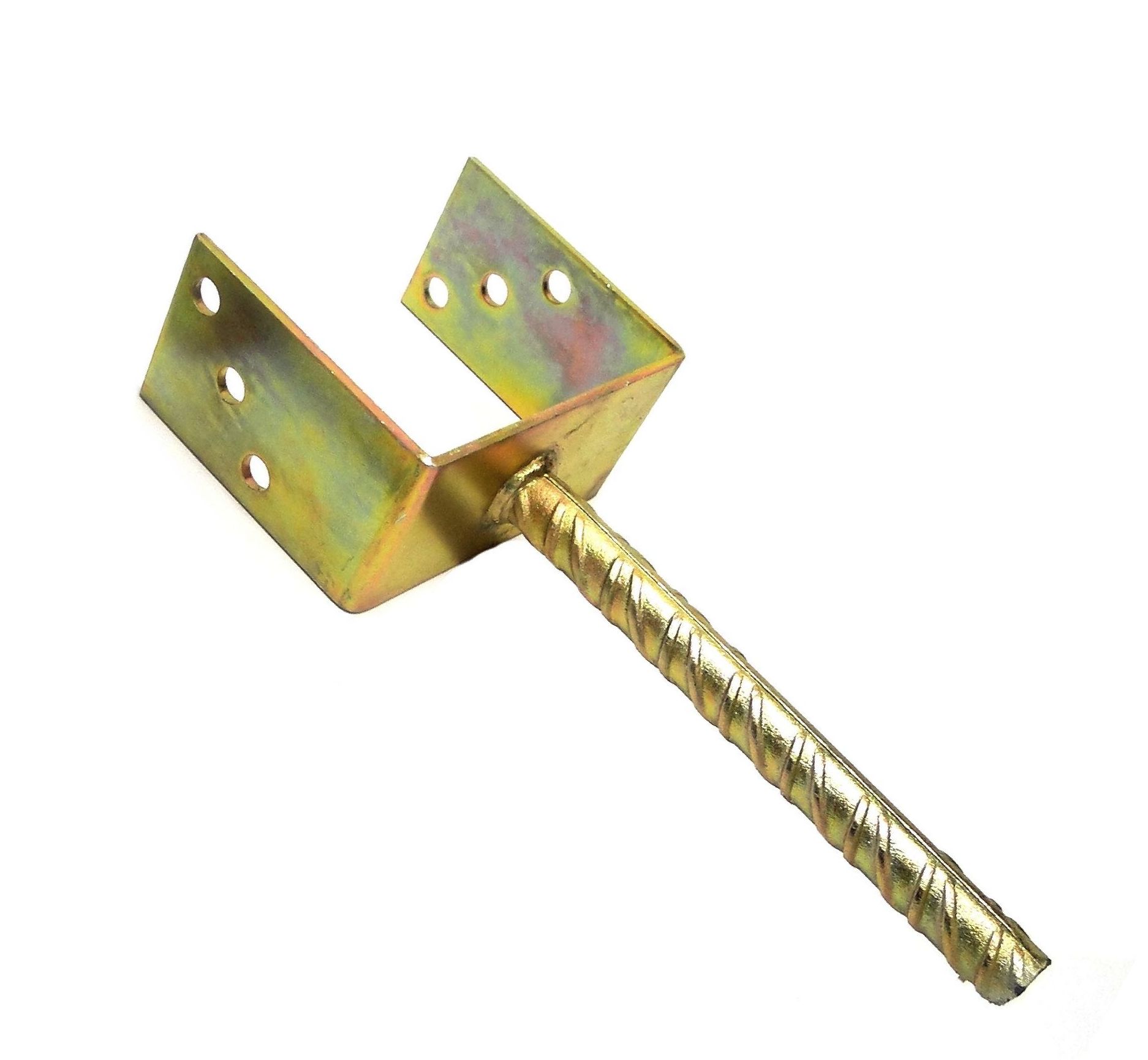

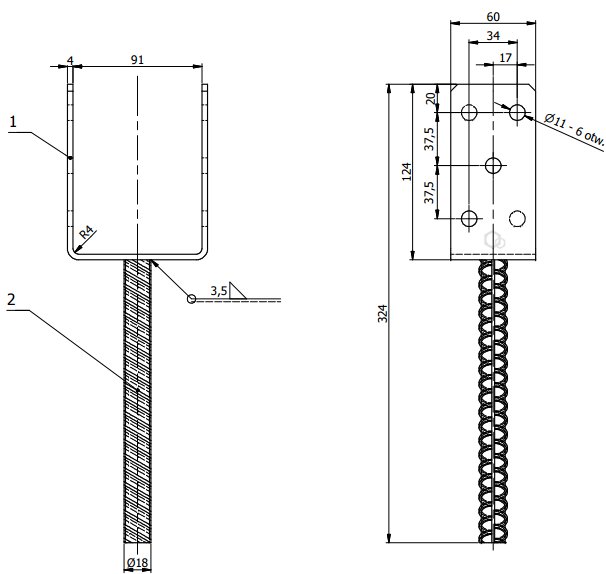

П-образный подвес для крепления

Чтобы выполнить работу качественно используют несколько способов крепления:

  • жесткий;
  • мягкий.

Самым простым признан мягкий, так как для его осуществления потребуется закрепить на поверхности стены специальные скобы, изготовленные из металла и имеющие П-образную форму. Расстояние между ними не должно превышать 40 см. Следует надежно закрепить сами скобы, а к ним уже можно фиксировать деревянный брус.

Прежде чем выбрать способ крепления, необходимо точно рассчитать предстоящую нагрузку и уточнить особенности основания.


Саморезы используются при жестком креплении

Жесткий способ крепления требует использования разнообразных крепежных элементов, выбирают которые в зависимости от того, из какого материала сделана стена. Это могут быть:

  • дюбель гвозди;
  • болты;
  • пластиковые или металлические дюбеля.

Степень сложности выполнения работ зависит от качества стен, но все специалисты рекомендуют крепить именно жестким способом, так как это позволит избежать в дальнейшем деформации собранного каркаса.

В большинстве случаев возникает необходимость осуществить крепление бруса к кирпичной стене. Важно знать некоторые особенности и нюансы процесса, чтобы добиться желаемого результата.

Порядок монтажа


Перед монтажом сделайте разметку

Крепление бруса к кирпичной стене осуществляют жестким способом. Для этого мастеру понадобятся:

  • строительный уровень;
  • дрель;
  • клиновидные анкера;
  • шуруповерт.

Можно использовать дюбели системы «быстрый монтаж», тогда достаточно уровня, дрели, дюбелей и молотка. Для начала нужно сделать на поверхности стены разметку, проверяя вертикаль и горизонталь по уровню. Затем понадобится отметить на самом брусе точки расположения крепежных элементов, которыми будет крепиться каркас. Расстояние между ними составит от 30 до 50 см.

Теперь эту разметку следует повторить на поверхности стены в местах предстоящего крепления. В брусе сверлят сквозные отверстия, а затем, приложив просверленный брус к стене, делают отверстия в ней. Затем вводят (вбивают) в них пластиковые дюбеля и вкручивают шурупы или вставляются специальные гвозди для быстрого монтажа и вбиваются молотком. Пример крепления деревянной доски к бетонной стене смотрите в этом видео:

Крепление бруса к кирпичной стене — операция не сложная, но для точного выполнения требуется участие двоих рабочих, один из которых будет придерживать составляющие конструкции, а второй сверлить отверстия и фиксировать крепежные элементы.

Даже человек, далекий от строительства, должен понимать, что в процессе возведения такого сложного сооружения, как дом, часто приходится соединять между собой различные строительные материалы, отличающиеся своими физическими показателями. Разные свойства порой делают их трудносовместимыми между собой, особенно когда требуется надежно скрепить такие различные стройматериалы, как дерево и бетон.

Крепление бруса к фундаменту дома при возведении сруба или лаг к бетонному полу — типичные примеры стоящих перед строителем задач по скреплению разнородных материалов.

Рассмотрим вопрос возможных вариантов надежного крепления бруса к бетонному фундаменту, а затем и лаг к аналогичному полу.

Общие вопросы крепления бруса

При строительстве деревянного дома в виде сруба или каркасного жилища часто возникает вопрос, как надежно крепить брус к бетонному фундаменту, как нижние венцы скрепить с поверхностью бетона максимально надежно, чтобы можно было не беспокоиться о безопасности конструкции. Деревянный брус крепится к ростверку двумя методами, известными уже достаточно давно: это жесткая фиксация и накладная установка.

  1. Как следует из самого названия, суть первого метода заключается в надежной фиксации деревянного бруса к бетонному основанию с помощью нескольких специальных фундаментных болтов или стальных хомутов. Если вы решите использовать болты, то такой способ крепления будет постоянным и неразборным, а крепление с помощью хомутов предполагает возможность разобрать при необходимости всю конструкцию.
  2. Накладное крепление заключается в простой установке бруса поверх ростверка без всякой фиксации. С одной стороны брус оказывается незакрепленным и подвижным, но благодаря своему весу он надежно устанавливается и без дополнительного крепления.

Понятно, что первый вариант гораздо надежнее и дает больше гарантий надежности крепления бруса к бетону фундамента. Но второй вариант более распространен. Это связано с меньшей сложностью монтажа и, соответственно, меньшей стоимостью. А довольно значительная масса всего сооружения придает достаточную надежность скрепления с основанием и неподвижность нижнего венца сруба.

Вам придется самостоятельно выбрать тот вариант, который подходит для вашего случая. Если в вашей местности нет сильных ветров, общая масса дома будет довольно существенной, а строители уверены в надежности накладного варианта, то, возможно, стоит выбрать более дешевый вариант.

Вернуться к оглавлению

Жесткое крепление бруса к фундаменту

Крепление первого бруса к фундаменту происходит с помощью анкерных болтов и только после полного затвердевания фундамента.

Для проведения жесткого крепления бруса к таким распространенным видам фундаментов, как плитный или ленточный, необходимо провести ряд подготовительных мероприятий. Их можно осуществить еще на стадии возведения основания или сразу после окончания заливки или установки. Заключаются они прежде всего в том, что еще на этапе заливки бетона в ростверк основания (бетонной ленты или плиты) внедряют специальные фундаментные болты шпильками вверх. Именно к этим шпилькам и будет крепиться брус будущей конструкции. Сам процесс крепежа будет заключаться в насаживании бруса заранее подготовленным отверстием на шпильку и прикручивании его с помощью контргайки. Плотно скрученная пара шпилька-контргайка надежно прикрепляет брус к поверхности ростверка.

Рассмотрим процесс на примере плитного фундамента подробней и по этапам:

  1. Итак, после окончания заливки фундамента в сырую массу бетона погружают те самые фундаментные болты шпильками вверх, а основаниями вниз (они могут быть конической формы или просто изогнуты). Расстояние между болтами должно составлять не менее полуметра, а каждый отдельный деревянный элемент должен быть скреплен не менее чем двумя точками фиксации.
  2. Следующим шагом подготавливают брус. Подготовка заключается в просверливании отверстий для фундаментных болтов. Тут нужно быть внимательным при измерении.
  3. Если вы еще не проверили ровность ростверка, то самое время это сделать. Необходимо проверить горизонталь и устранить все возможные дефекты — углубления залить раствором, выпуклости стесать. Крепить брус можно только к ровной поверхности бетона.
  4. На четвертом этапе необходимо уложить гидроизоляцию, в большинстве случаев это простой рубероид. Укладывать брус непосредственно на бетон нельзя.
  5. Затем на рубероид укладываются подготовленные деревянные конструкции. Брусья должны лечь так, чтобы в просверленные отверстия вошли все шпильки от болтов.
  6. Как соединять углы — решать вам. Можно соединять в лапу или в чашу. Если вы хотите придать большую надежность соединению, то воспользуйтесь металлическими уголками для скрепления брусьев, которые крепятся к ним с помощью саморезов.
  7. На последнем этапе начинаем скручивать конструкцию с помощью контргаек, подложив под них предварительно шайбы. Для того чтобы избежать перекоса конструкции, гайки закручивают понемногу и параллельно. То есть делаем несколько оборотов одной гайки, после переходим ко второй и совершаем и там столько же оборотов.

Этот процесс описан для плитного основания. Чтобы крепить брус к ленточному фундаменту, необходимо проделать все те же операции, кроме установки фундаментных болтов.

Вернуться к оглавлению

Свайный фундамент и крепление к нему бруса

В некоторых местностях использование плитного или ленточного фундамента затруднено, там подходят только свайные или винтовые варианты основания будущего дома. Поэтому вопрос крепления к ним бруса актуален для многих домовладельцев. Тут крепление проходит по чуть иной схеме. После установки свай к их верхней части крепятся специальные П-образные стальные оголовки. Между стальными пластинами этой оголовки укладывается балка бруса, а затем через отверстия в этих пластинах брус скрепляется с помощью саморезов или шпилек. Если вы хотите использовать шпильки, то вам придется просверливать насквозь еще и брус. Это не даст лучшего скрепления по сравнению с саморезами, но хлопот доставит намного больше. Так что рекомендуется выбирать именно последний вариант крепления. Проанализируем и этот вид крепления пошагово:

  1. Предварительно необходимо подготовить брусья, нарезав их по имеющимся параметрам. Брусья нужно использовать с квадратным сечением.
  2. Вторым этапом идет установка оголовков. Для этого на сваи выкладывают подготовленные отрезки бруса, а под них вставляют стальные уголки-скобы. Измерив таким образом ширину бруса, оголовки скрепляют со сваями с помощью сварки. После этого приваренные уголки используются как маяки для крепления оставшихся оголовков. Брус на это время можно уже убрать.
  3. В этом виде крепления тоже необходимо проложить гидроизоляцию между сталью оголовков и деревом бруса. Самым распространенным видом изоляции выступает обычный рубероид. Контакт дерева с бетоном и сталью недопустим.
  4. Остается только уложить подготовленные балки, скрепив их в углах между собой укладкой в лапу, в чашу или посадив их на шипы.
  5. Вся подготовка завершена, можно проводить скрепление нижнего бревна сруба или бруса легкого каркасного дома со сталью оголовков. Как уже говорилось, можно скрепить шпильками (тогда придется сверлить отверстия в дереве) или саморезами. Рекомендуется выбрать последний вариант, так как первый не дает никаких преимуществ, а хлопот прибавит.

Установка бруса без жесткой фиксации проходит по следующей схеме. Для этого на сваю крепится не П-образное, а Т-образное стальное навершие.

Вернуться к оглавлению

Крепление лаг к бетонному полу

Второй распространенный в строительстве случай крепления деревянного бруса к бетонной поверхности — это установка лаг на бетон пола. Современные методики оборудования пола очень разнообразны: тут используются различные изоляционные материалы, теплые полы, разнообразные растворы для выравнивания и облагораживания половой поверхности и т. д.

Но и сегодня вариант с установкой обычных деревянных лаг вполне актуален как для домов, так и для квартир. Такой метод укладки полов используется, как правило, в домах, где нет проблем с высотой потолков, но при этом хотелось бы сэкономить на дорогостоящих изолирующих материалах.

Вернуться к оглавлению

Процесс крепления лаг

Крепить лаги к бетонному полу довольно просто, для этого необходимо лишь запастись тремя вещами — материалом, инструментами и терпением. Такие работы легко можно провести самостоятельно, без специалистов и помощников. Варианты крепления деревянных лаг к бетону довольно многочисленны, более того, возможен даже отказ от всякого скрепления лаг к бетонной поверхности. В этом случае прочности конструкции придает надежное скрепление лаг с половыми досками, ламинатом или иным половым покрытием. Но такая методика полна рисков случайного сдвига досок относительно бруса, то есть все половое покрытие может оказаться перекошенным из-за малейшей невнимательности. Поэтому лучше не рисковать и придерживаться классики, которая заключается в прикреплении лаг к бетону с помощью саморезов или других креплений.

Приготовив все необходимые материалы и инструменты, приступаем к монтажу лаговых брусьев:

  1. Первым делом нужно уложить гидроизоляцию на бетонный пол, это, как правило, либо рубероид, либо полиэтиленовая пленка. Стыки тщательно склеить с помощью строительного скотча, чтобы не осталось ни одной щели.
  2. После этого устанавливаем лаги. Две из них укладывают вдоль противоположных стен, а остальные соединяют между собой. Расстояние между поперечными балками устанавливается в зависимости от многих факторов, но в основном это связано с прочностью полового покрытия и тем, насколько уверенно оно будет лежать на лагах, не прогибаясь. Чем прочнее материал пола, тем короче шаг между брусьями. А в целом расстояние колеблется от 50 до 80 см.
  3. Лаги можно соединять стык в стык, если не предполагаются большие нагрузки. В ином случае на торцах лаг делаются специальные вырезы для более плотного соединения их между собой.
  4. После укладки двух основных лаг с помощью уровня и линеек вымеряется горизонт и устанавливается одинаковая высота. Для удобства укладки поперечных лаг протягивают шнур по месту будущей установки бруса.
  5. Пришла пора заняться собственно креплением лаг к бетонному полу. Для этого и в самой лаге, и в бетонном полу просверливают симметричные отверстия. В отверстие бетонного пола вставляют либо дюбель из полипропиленового пластика, либо запорную часть стального анкера. Скрепляются лаги с бетоном либо саморезами, либо болтами. Для надежного скрепления лаги с полом достаточно 2-3 анкеров. Саморезов требуется по одному примерно на каждые 40-80 см.
  6. В некоторых случаях не обойтись без специальных прокладок из фанеры, тонких досок или ДСП. Их вставляют между лагами и изолирующим материалом для выравнивания конструкции. Целью этих прокладок является борьба с прогибами лаги, а значит, и со скрипами будущих полов. Конечно, такие прокладки — это уже показатель некачественной работы того, кто заливал бетоном пол, ведь в идеале он должен быть совершенно ровным, но порой такие мелкие огрехи все же случаются даже у признанных мастеров. Особо сложные случаи могут потребовать даже вырезания в брусе выемки под выпуклую неровность пола.

Правильная установка лаг поможет избежать таких неприятностей, как скрипучие или неровные полы.

Уже после прокладки всех лаг между ними выстилают выбранный заранее теплоизоляционный материал. Поверх лаг и до установки полов выстилают еще один гидроизоляционный слой. Это позволяет сделать пол и прочным, и достаточно теплым, не затрачивая лишних средств. То есть по критерию цена-качество это один из лучших вариантов строительства эффективного пола. Именно простая схема крепления лаг к бетонной поверхности позволяет добиться столь хороших результатов.

Всего этого вы сможете добиться сами, технология крепления бруса к бетону фундамента и лаг к бетонным поверхностям не отличается сложностью, она доступна даже одному человеку. Но при подготовке к такой работе не следует экономить на материалах, лучше выбирать подходящие именно для вас лаги и брусья, точно необходимого сечения и качества. Не экономьте и на инструментах, тем более что самым сложным из них будет, скорее всего, перфоратор, остальная масса материалов является расходной (саморезы, болты, анкерные крепления, гидроизоляционные материалы и т.д.).

У вас все получится. Удачи в начинаниях!

Деревянный брус – практичный строительный материал. Невысокая цена, низкие теплопотери, малый вес и простота монтажа дома из бруса делают этот материал очень востребованным. Однако закрепить брус на фундаменте не так просто, ведь дерево не приклеить к бетону и не приварить к металлу. В этой статье мы расскажем о том, как крепят брус к различным фундаментам, на что обращают внимание и какие ошибки допускают.

Типы фундаментов под дом из бруса

Гидроизоляция

Нижний брус, а также деревянный ростверк необходимо качественно защищать от воды и сырости, однако использовать креозот или другие столь же эффективные (и чаще всего неприятно пахнущие) вещества можно не всегда. Если нет возможности обработать ростверк или нижний брус тяжелыми фракциями масел, то необходимо использовать менее эффективные вещества, а между фундаментом или железным/бетонным ростверком и брусом нужно проложить как минимум 2 слоя рубероида. Этот материал , который выпадает при перепаде температур. Ведь утром температура воздуха растет, а температура фундамента или ростверка остается неизменной. Если же вы используете деревянный ростверк, то гидроизоляцию необходимо укладывать как под ним, так и над ним. Это защитит стену от сырости и предотвратит появление плесени и гнили.

Какой способ крепления лучше

Выбирая способ крепления, учитывайте следующие факторы:

  • влажность бруса;
  • климатические условия;
  • сейсмическая активность;
  • силу наиболее частых ветров.

Для крепления влажного (свыше 16%) бруса к деревянному ростверку необходимо использовать только компенсаторы усадки. Все другие способы крепления неэффективны.

Ведь брус высокой и особенно естественной влажности, дает очень сильную усадку, поэтому обычные анкерные болты не смогут обеспечить качественную фиксацию. Для крепления бруса высокой или естественной влажности к деревянному ростверку, необходимо использовать аналог компенсатора усадки, только изготовленный не из шурупа, а из анкерного болта. Такой же способ можно использовать и при установке бруса на резьбовые шпильки. Вместо гайки и шайбы, необходимо использовать гайку, две шайбы и пружину. Такой же способ крепления нужно использовать в тех регионах, где весной и осенью идут сильные и долгие дожди.

В регионах с высокой сейсмической активностью, необходимо использовать нижний брус влажностью не выше 12 %, обрабатывать его максимально эффективной гидрозащитой и устанавливать на максимально жесткое крепление (обычные и анкерные болты). Это позволит обеспечить достаточную прочность всей конструкции. Такой же подход необходимо применять и в тех регионах, где скорость ветра часто превышает 20 метров в секунду. Пренебрежение жестким креплением в сейсмоактивных или ветреных регионах приведет к тому, что крепление под воздействием внешних факторов разболтается и дом начнет качаться. Пренебрежение компенсаторами усадки при работе с брусом естественной и высокой влажности, а также в регионах с частыми и сильными сезонными дождями приведет к появлению щелей между окладным венцом и фундаментом или ростверком.

К стене прикрепить брус


Как прикрепить брус к бетонной стене

Крепление бруса к бетону — советы профессионалов

Крепление бруса к бетону довольно распространенный вопрос, который возникает в процессе строительства загородного дома своими руками.

Сама последовательность выполнения таких работ не представляет особой сложности, а вот выбрать технологически правильный крепеж для бруса к бетону — это задача, требующая подробного рассмотрения.

Виды конструкций и способы крепления

Древесина – довольно востребованный и доступный строительный материал. Сравнительно невысокая цена, малый вес, высокие теплоизоляционные качества делают деревянный брус наиболее популярным элементом в наборе комплектующих для строительства собственного дома.

О том, как крепить брус к бетону, какие способы необходимо применять при монтаже различных видов конструкций будет подробно рассмотрено в этой публикации, а в дополнение к текстовому контенту смотрим видео в этой статье.

Тему — как и чем крепить брус к бетону, рассмотрим на практических примерах, это:

  • строительство сруба из бревен;
  • возведение каркасной конструкции;
  • монтаж мауэрлата кровли;
  • крепление лаг к бетонному полу;
  • крепление бруска к бетонной стене при устройстве обрешетки для облицовочных материалов.
Установка нижнего венца сруба

Как крепить брус к бетонной стене фундамента при строительстве бревенчатого сруба?

Основой для стен служит окладной венец, который жестко крепиться или свободно лежит на бетонном фундаменте.

Жесткое крепление подразумевает надежную фиксацию нижнего венца к основанию ленточного фундамента.

Для этого используют несколько способов, это:

  • при помощи анкерных шпилек;
  • анкерных болтов;
  • металлических уголков;

Анкерные шпильки монтируются в момент установки арматурного каркаса фундамента. Местоположение и расстояние между ними рассчитывают на этапе проектирования здания.

Затем в брусе, в соответствии с проектом и с погрешностью не более 1 мм, сверлят отверстия. Диаметр отверстия снизу соответствует размеру шпильки, а верхний чуть больше диаметра шайбы.

После прокладки горизонтальной гидроизоляции, подготовленный брус одевают на шпильки и плавно (без перекоса) укладывают на поверхность фундамента.

При фиксации бруса анкерными болтами, окладной венец кладут на основание и победитовым сверлом (обычно Ø 12 мм) по центральной линии бревен сверлят отверстия. Расстояние между ними должно составлять 70–150 мм. Когда все отверстия сделаны, проверяют точность установки, вставляют и затягивают болты.

По надежности эти два способа являются самыми приоритетными. Однако при таких способах крепления отсутствует возможность замены бревен, так как установленные шпильки и болты невозможно будет демонтировать в процессе эксплуатации здания.

Поэтому среди застройщиков наиболее популярен последний вариант, когда окладной венец просто укладывают на основание. Вся конструкция фиксируется благодаря общему весу здания.

Для страховки и при необходимости нижний брус можно укрепить при помощи металлических уголков, устанавливаемых с внутренней стороны конструкции.

Крепление несущего бруса каркасной конструкции

При строительстве каркасного дома на ленточном фундаменте крепление бруса (лежня) выполняется по той же технологии, что и при строительстве сруба (анкера, шпильки).

А вот как прикрепить брусок к бетону в случае столбчатого фундамента?

Специфика таких конструкций такова что отдельно стоящие колонны поверху необходимо соединять между собой металлическим, бетонным или деревянным ростверком. К которому затем крепится вся основная конструкция дома.

В нашем случае рассмотрим крепление деревянного ростверка.

Брус можно крепить двумя способами:

  • Первый способ, инструкция по укладке лежня:
  1. При заливке фундамента в оголовках колонн по центру делают выпуски арматуры.
  2. Кладут сверху брус и на нижней его части отмечают места контакта с арматурой.
  3. Снимают брус и в этих точках сверлят отверстия, диаметр которых будет равняться диаметру стержня. Стержень должен плотно входить в отверстие, без люфта.
  4. Затем собирают конструкцию. Лежень укладывают на выступающие стержни и легким постукиванием осаживают брус до упора на бетонное основание.
  5. Выступающие концы арматуры срезают «Болгаркой» и продолжают монтаж обрешетки для устройства пола первого этажа.

  • Второй способ — это крепление брусков при помощи специальных анкеров. В данном случае в готовых столбах по центру сверлят отверстия, соответствующие диаметру стержня анкера.

Устанавливают анкер. Укладывают брусья и сбоку саморезами, с учетом горизонтального уровня всей конструкции, фиксируют ростверк к кронштейну анкера.

Крепление кровли

Деревянный брус, уложенный по периметру стен здания, и служащий для крепления кровли сооружения называется мауэрлатом.

Крепление мауэрлата кровли может осуществляться несколькими способами, это:

  • при помощи стальной проволоки;
  • с помощью металлических шпилек.

Все перечисленные способы предусматривают устройство по верхней границе несущих стен бетонного монолитного пояса.

В процессе установки арматурного каркаса шпильки при помощи сварки соединяют с арматурными стержнями, а хомуты из стальной проволоки заводят за верхний ряд арматуры и связывают вязальной проволокой.

Концы хомутов из стальной проволоки, выходящих из монолитного пояса, должны быть выше на 0,5 м толщины уложенного на бетон бруса. Шпильки — выше на 3–4 см.

Крепление лаг

По железобетонным перекрытиям рекомендовано использовать брус сечением 30х80 мм. Его устанавливают с промежутком 400–500 мм через прокладки из мягкой ДВП с обязательным уплотнением монтажной пеной. Крепление бруса выполняется с помощью металлических анкеров.

Последовательность выполнения работ:

  • на пол расстилаем полиэтиленовую пленку, и укладываем брус (параллельно оконному проему) по всей площади помещения по нормативам, указанным выше;

  • при помощи перфоратора и сверла нужного диаметра, сквозь брус в бетон, по всей длине лаги сверлим необходимое количество отверстий;

  • в отверстия вставляем металлическую гильзу анкера и в нее от руки вкручиваем болт;
  • затем при помощи прокладок из ДВП регулируем (вверх, вниз) горизонтальный уровень лаги;
  • таким способом устанавливаем все остальные элементы;

  • после проверки общего уровня пола окончательно затягиваем болты анкеров;
  • образовавшийся зазор между брусом и основанием пола заполняем монтажной пеной.

Подсказки: допускается выполнение монтажных работ без крепления элементов только в случае идеальной стяжки с условием применения для устройства покрытия обрезной доски толщиной 40–50 мм.

Устройство обрешетки стен

Для устройства обрешетки для оборудования вентилируемых фасадов или облицовки внутренних стен гипсокартоном или пластиковыми панелями предусмотрены специальные металлические профили.

Но в отдельных случаях, если позволяют температурные условия региона и допустимая влажность эксплуатируемых помещений, в качестве направляющих могут применяться деревянные бруски.

Поэтому, как крепить брусок к бетонной стене, рассмотрим ниже.

В зависимости от веса облицовки и площади покрытия под обрешетку используется брус с размерами: 20х40 мм, 40х40 мм, 50х50 мм.

Для крепления такого бруса используют металлические анкеры или дюбель-гвоздь с пластиковыми пробками (см. фото).

Устройство обрешетки лучше выполнять с напарником. Брус по стенам в зависимости от материала можно крепить как горизонтально (пластиковая панель), так и вертикально (гипсокартонные плиты).

Принцип монтажа такой же, как и при укладке лаг:

  1. Рейку прикладываем к стене.
  2. Перфоратором сверлим отверстие.
  3. Вставляем анкер или дюбель-гвоздь.
  4. При помощи реечного уровня и прокладок из ДВП регулируем правильность установки.
  5. Затягиваем анкер или забиваем дюбель-гвоздь до упора бруска в основание.
  6. Монтируем панели.

В этой статье была подробно рассмотрена тема — как крепить брус к бетону. Надеемся, что данная публикация была для вас полезной, смотрим видео, оставляем комментарии.

Крепление бруса к стене и фундаменту: способы выполнения

Иногда, во время перепланировки помещений, при строительстве различных сооружений или установки дверей приходится делать крепление бруса к стене. Но любая конструкция обладает своими характеристиками и состоит из определенных деталей.

Учитывая это, тип крепежа выбирают, не только по виду конструкции, но также в зависимости от свойств стены.

Методы крепления

Есть множество различных методов, с помощью которых можно прикрепить брус. Какой из них выбрать, это зависит:

  • от величины сечения бруса;
  • толщины и отделки используемой поверхности;
  • веса и размера удерживаемой конструкции.

Крепежные элементы подбирают, согласно этим параметрам. Основу из дерева фиксируют анкерными болтами, дюбелями из металла или пластика, шурупами, саморезами, и иногда гвоздями. В некоторых случаях используют П-образные скобы, металлические уголки или деревянные шплинты. Чтобы правильно сделать работу, нужно соблюдать точность и определенную последовательность при выполнении монтажа.

Как прикрепить деревянный брус к кирпичной стене

При креплении деревянного бруса к кирпичной стене учитывают некоторые нюансы. Сюда входит неровность кирпичной кладки и ее хрупкость. Вначале проводят замеры, и делают разметки. В нужных местах проделывают отверстия под крепежи. Чтобы они не растрескались и получились ровными, их высверливают дрелью или сверлом. Наконечник выбирают из твердосплавного материала или с алмазным напылением.

Нужно знать, что:
  1. Всю работу нужно делать аккуратно, без спешки, не расшатывая сверло. Иначе кирпич рассыплется и начнет трескаться.
  2. Если конструкция легкая, то ее крепят пластиковыми или металлическими дюбелями. Длина дюбелей зависит от тяжести бруса. Чем он тяжелее, тем деталь выбирается длиннее. Их промазывают клеем и только потом устанавливают. Благодаря этому фиксация получается более надежной.
  3. Количество креплений определяют в зависимости от сечения бруса. Дюбеля располагают с шагом в 0,6 м, если его сечение составляет от 2,5 до 4 см. Между ними оставляют промежуток от 0,6 до 0,7 м, при сечении 40 – 60 мм.

Самый надежный и прочный способ фиксации – это на анкерные болты. Их используют для тяжелых конструкций.

Как крепить брус к стене из бетона

Перед началом работ, анализируют габариты сооружения и величину бруса. Если его размер незначительный, а конструкция имеет легкий вес, то для фиксации используют раствор из алебастра или гипса.

Последовательность:
  1. Вначале выбирают шуруп подходящего размера. Затем его обматывают по всей длине медной проволокой. Обмотку делают плотной.
  2. На поверхности проделывают отверстие, заполняют его гипсовым раствором и вставляют в него шуруп с проволокой. Эту работу делают быстро, чтобы раствор не успел схватиться.
  3. Шуруп вывинчивают через 7-10 минут. Сделать это будет несложно, так как гипс немного подсохнет, но до конца не затвердеет.
  4. Когда раствор полностью высохнет, брус приставляют к стене и закрепляют этим шурупом.

Если конструкция имеет большой вес, то гипсовым раствором пользоваться нельзя. Для работы понадобятся пробки из дерева и сверло:

  1. Вначале выбирают пробки подходящего диаметра. Их пропитывают клеем. Чтобы они не разбухли, нельзя использовать клей на водной основе.
  2. В бетоне высверливают отверстия диаметром от 0,5 до 1 см. Сверла выбирают с алмазным напылением или победитовые. Во время сверления работу приостанавливают, чтобы остудить сверло. Его на 3-5 секунд опускают в холодную воду. Благодаря остывшему инструменту отверстия получатся качественными.
  3. Затем внутрь вбивают пробки. Лучше это сделать молотком.
  4. Когда клей высохнет, брусья прикладывают к основанию поверхности. Их фиксируют шурупами, которые вставляют в деревянные пробки.

Если воспользоваться анкерными болтами, то крепление бруса получится более надежным.

Крепление бруса к стене из газоблока

Работать с мягким и пластичным газобетоном легко. Этот материал достаточно податлив, поэтому весь процесс проходит без затруднений. Единственное, что нужно сделать, это правильно рассчитать нагрузку. Для фиксации легкой конструкции используют клиновидные саморезы или болты. Иногда применяют шурупы с резьбой, которые располагают по всему отрезку. Метод установки похож на крепление бруса к кирпичной поверхности.

Как крепится:

При строительстве сооружений, работу выполняют следующим образом:

  1. К стене из газоблока прикрепляют шпильки. Их устанавливают на армопояс, с определенным расстоянием друг от друга. Нельзя крепить шпильки прямо к блокам, иначе под тяжестью веса они оборвутся и упадут.
  2. К этим шпилькам прикрепляют брус.
  3. Его фиксируют болтами и гайками.

Для навесных шкафов или других громоздких конструкций, используют дюбеля из металла, пластика и пластмассы.

Крепление бруса к деревянной стене

Есть несколько способов позволяющих сделать крепление на деревянной поверхности. Гвозди – это самый простой вариант, но также можно воспользоваться дюбелями и саморезами. Такие крепежи применяют для легковесных конструкций.

Забивание гвоздей имеет свои тонкости, которые обязательно учитывают во время работы:

  1. Сухой материал может растрескаться.
  2. Два гвоздя вбитые под небольшим углом по отношению друг к другу, создадут надежную фиксацию.
  3. Если на конструкции и брусе выпилить пазы, то крепление получится еще более прочным. Установленную деталь закрепляют деревянным шиллингом либо гвоздем. Крепление «паз в паз» используют при строительстве крыш или отделке.

Важно знать! Древесина плохо переносит температурные перепады и влажность. На ней могут появиться плесень или насекомые. Когда деревянный материал используют снаружи дома в качестве пристройки, то его обрабатывают специальным раствором.

Крепление бруса к стене из гипсокартона

Путем использования гипсокартона создают всевозможные построения и оформляют помещения. Этот материал довольно хрупкий, поэтому монтаж тяжеловесных конструкций, к примеру, навесных шкафов на него не предусмотрен. Для того, чтобы уменьшить нагрузку, крепления устанавливают во время монтажа гипсокартона.

Процесс установки:
  • Деревянный брус закрепляют в том месте, где будет висеть шкаф. Его фиксируют с помощью саморезов, после установки гипсокартона.
  • Если брус легкий и имеет незначительное сечение, то его закрепляют дюбелями или раскрывающимися анкерами. Внутри гипсокартона крепление раскрывается и фиксирует конструкцию. Это происходит после вкручивания шурупов.

Если шкафчик будет слишком тяжелый, то крепежи могут не выдержать вес и оторваться. Из-за этого гипсокартон сломается. Поэтому нужно внимательно рассчитывать вес.Крепление бруса к бетонному основанию

Строительство деревянного сруба все равно подразумевает бетонный фундамент. Он может быть ленточным, свайным или плитным. В любом случае, возникает вопрос, чем крепить деревянный брус нижнего венца к бетону. Ведь от качества его крепления зависит устойчивость всего здания.

Различают накладную установку и жесткую фиксацию.

Первый способ подразумевает, что, уложенный на плоское основание, брус будет держаться под весом сооружения. Метод действенный. Его используют в случаях, когда требуется сэкономить время и деньги.

Жесткая фиксация бруса на фундамент

Если нет уверенности в надёжности накладной установки, применяют жесткую фиксацию.

Если фундамент ленточный или плитный, принять решение надо заранее, потому что в этом случае в ростверк требуется залить специальные болты, к шпилькам которых и будет впоследствии крепиться венец.

В брусьях проделывают отверстия, согласно расположению болтов. Фундамент застилают гидроизоляцией. Все неровности на бетоне нужно заранее устранить. Затем сверху кладут деревянную конструкцию так, чтобы шпильки попали в подготовленные отверстия, и закрепляют контргайками.

Для установки венца на свайный фундамент используют П-образные скобы. Сначала брус нарезают и укладывают на сваи, чтоб определить размер скоб. Последние для точности сваривают из уголков и устанавливают на оголовки свай.

Укладывают гидроизоляцию, а сверху деревянный венец. Ответственно стоит подойти к вопросу соединения углов. Скобы с деревом соединяют с помощью саморезов. Дальше можно переходить к возведению стен.

Как прикрепить лаги к бетонному полу

Крепить лаги к бетонному полу можно по методу крепления к стене, только применяют не чопы, а пластиковые дюбели или запорную часть анкера. Иногда лаги укладывают на постеленную заранее изоляцию, фиксируя положение прочным скреплением с половым покрытием. Важно правильно подобрать породу дерева в зависимости от назначения детали. Прежде чем переходить к монтажу, древесину обязательно нужно обработать антисептическими и водоотталкивающими покрытиями.

Как прикрепить деревянный брус 40х40 к бетонной стене

Рекомендуемые сообщения

Для публикации сообщений создайте учётную запись или авторизуйтесь

Вы должны быть зарегистрированным пользователем, чтобы оставить комментарий

Создать учетную запись

Зарегистрируйтесь в нашем сообществе.

Войти

Уже есть аккаунт? Войти в систему.

Или войти с помощью одного из этих сервисов

Google рекомендует
Наши рекомендации
  • Выбор мощного лобзика

    R o m a n опубликовал тему в Инструмент и оборудование, 13 ноября, 2008 , тему

  • Строительный пылесос с «Двойным циклоном» Дайсона

    fomins опубликовал запись блога в Блог fomins, 18 августа, 2014 , запись блога

  • Плитка кабанчик и метлахская плитка в санузле.

    instabur опубликовал запись блога в Блог instabur, 13 ноября, 2016 , запись блога

  • Сообщение в Реальное решение сантехнических задач.Фотографии

    Technik-san опубликовал сообщение в теме, 6 сентября, 2009

  • Как устранить течь в полипропиленовых трубах

    perovand опубликовал статью в Сантехника и отопление, 17 октября, 2017 , статью

  • Шпаклевание гипсокартона

    andral опубликовал тему в Работа с гипсокартоном, 4 февраля, 2005 , тему

  • Заливка эпоксидной смолой слэба.

    Sano опубликовал запись блога в Мебель из слэбов, массива, и разные разности, 17 октября, 2018 , запись блога

    Заливка эпоксидной смолой слэба. Первая заливка смолой слэба.

    Самые основные основы.

    Нужно положить слэбы на ровное основание, у меня это лист лдсп, при этом сам лист-основание должен лежать строго горизонтально.

    Крепление бруса к стене

    Крепление бруса к стене — не простой вопрос. Брус всегда был популярен в строительстве частных домов. В настоящее время все чаще появляются строительные материалы с новыми свойствами, развиваются технологии. Комбинация бруса с новыми стройматериалами и монтажными системами иногда вызывает вопросы — каким же образом технически правильно будет выполнить крепления бруса к разным поверхностям?

    Для крепления необходим крепежный материал. Сегодня имеется множество видов крепежа для любых соединений элементов. Их отличия — область применения и технические характеристики, которые регламентируют допустимую нагрузку на крепежный элемент и технологию крепежа.

    Уголковые крепежные элементы из металла имеют отверстия для крепления саморезами, гвоздями или дюбелями. Металлы для уголков применяются не подверженные окислению и достаточно прочные. Запас прочности уголка нужно принимать не менее 2, то есть уголок должен выдержать вес в два раза больше, чем вес элемента, который будет на него опираться. При этом нужно еще учесть и посчитать, какие конструкции будут опираться на этот брус.

    Деревянные брусья крепят к стенам с разными целями — чтобы укрепить на этих стенах навесную мебель, книжные полки или декоративные элементы интерьера, а также бытовую технику. При установке дверных коробок, для облицовки снаружи и внутри, для устройства козырька над входной дверью или навеса для веранды также нужно делать крепления бруса к стенам. Главное, сначала нужно определиться с материалом этой стены, и подходить к газобетонным блокам, гипсокартонной облицовке и стене из кирпича, конечно, придется совсем по-разному.

    Выбор способа крепежа зависит от материала стены и особенностей создаваемой конструкции. Конечно, в контексте газобетона речь не о том, чтобы крепить прогоны из бруса к стенам из ячеистобетонных или керамических блоков, это невозможно без устройства армопояса или усиливающих опору конструкций, а только о креплении брусков, например, для обрешетки под гипсокартон.

    Также речь не о том, чтобы крепить брус к кирпичным и бетонным стенам для устройства перекрытий или полов с лагами из бруса, поскольку в этих конструкциях брус и его крепление должны нести значительные нагрузки. Конструкция крепления бруса при этом — монтаж в стену в процессе кладки или бетонирования, или опирание на армопояс.

    Торец бруса дополнительно пропитывают огнебиозацитным составом перед замоноличиванием или закладкой в стену и защищают слоем гидроизоляционного материала. Антисептики на масляных основах применять не рекомендуют, поскольку они затрудняют испарение влаги. Концы деревянных балок срезают под 70 град, для того, чтобы влага лучше испарялась. Зазор между стеной ниши и балкой обязателен, в него закладывается теплоизоляция, поскольку балка опирается на наружную стену.

    При укладке балок из бруса на армопояс их крепят специальными анкерными пластинами, покрытыми антикоррозионным составом.

    Уголковый крепеж применяют для крепления бруса к бетонным и кирпичным конструкциям. Надежное и прочное соединение возможно при использовании качественных уголков из металла, способного выдерживать нагрузку.

    • Перед установкой уголковых элементов на поверхность наносят разметку положения и контуров бруса, пользуясь измерительными инструментами. Можно пользоваться обычным отвесом и строительным уровнем, но лазерный уровень позволит быстро сделать разметку и по вертикали, и по горизонтали одновременно.
    • Затем уголковые элементы фиксируют дюбелями, саморезами, для более легких конструкций используют гвозди. Полностью саморезы не затягивают, чтобы можно было слегка подкорректировать положение элемента.
    • Брус вставляют в уголки и присоединяют к ним саморезами, затем затягивают крепления уголков к стене полностью. Уголок зажимают крепежными элементами, при необходимости корректируя его положение точно по разметке.

    Крепление бруса к бетонной и кирпичной стене

    Сверлить кирпич следует осторожно, строго под прямым углом, не «расшатывая» сверло, чтобы не расколоть кирпич. Раскол может вызвать осыпание кирпича. при попадании в полость кирпича придется воспользоваться дюбелем анкерного типа, который при заворачивании в стену образует узел, или распорным дюбелем. Закручивают дюбель осторожно. Механические анкера для устройства креплений деревянных брусьев к кирпичным стенам намного лучше саморезов и гвоздей, и технологически, и по прочности крепления.

    Для бетона нужна дрель с функцией перфоратора и прочные пластмассовые дюбеля под саморезы, иногда перед забивкой пластикового дюбеля в стену его дополнительно смазывают клеем.

    Крепление бруса к деревянной стене

    Применяют перфорированные крепежные элементы уголкового типа или плоские. Крепежные детали различаются размерами, толщиной металла и покрытием. Используются гвозди, саморезы и шурупы. Для больших гвоздей предварительно засверливают отверстия, особенно при работе с высушенной древесиной.

    Крепление к стене из газобетона и гипсокартону

    Газоблоки материал мягкий, для них подходят шурупы с резьбой на всю длину, но лучше пользоваться анкерами, механическими или химическими. Чтобы качественно установить анкер с гнущимися ребрами или клиновидный, предварительно засверливают отверстие диаметром чуть больше анкера. Один из видов анкеров отлично подходит для пустотелых блоков и блоков из ячеистых бетонов — пеноблоков, газоблоков и др. Основные «детали» анкера — стальная гильза, имеющая ребра и гайка на конце. Когда винт вкручивают в гильзу, ребра гнутся и раздвигаются, образуя «бабочку», которая надежно удерживает анкер внутри материала.

    Еще прочнее держат химические анкера, они подходят для всех стеновых материалов из легких бетонов и для гипсокартона, да и для любых стеновых материалов. Принцип работы — способность синтетических смол глубоко проникать в поры и сцепляться с основанием. Слабым звеном крепления к пористым блокам и гипсокартону является не крепеж, а материал основы, особенно при действии вертикальной нагрузки, и как раз эти проблемы помогают решить химические анкеры. Вставляют химический анкер, применяя специальный пистолет. В засверленное отверстие выдавливают под давлением клеящую массу, и сразу вставляют крепежный элемент — шпильку с резьбой или шток. Клеевой состав заполняет поры газобетона или др. пористого блока, и после застывания образует прочное и надежное крепление. Усилие вырыва химического анкера из кирпича более 500 кг. Время службы химических анкеров — десятки лет, от температурных перепадов они не деформируются, к агрессивным средам инертны. Последнее очень важно при работе с газобетоном, который агрессивен к металлам. Весь крепеж для газобетона должен иметь антикоррозионное покрытие.

    Для крепления бруска к газобетону или гипсокартону анкерный способ крепления самый прочный, хотя и затратный. Все зависит от плотности (марки) газобетона и от требуемой нагрузки. Для крепления обрешетки может быть достаточно применить механические анкеры — клиновидные или типа «спиральные гвозди». Последние удобны тем, что их монтируют в стену из газобетона, забивая обычным молотком. При забивании спиральный гвоздь вворачивается в блок, не нарушая его пористую структуру.

    Дюбель, похожий в рабочем положении на спицы полураскрытого зонтика, носит ласковое имя Молли и отлично подходит для крепления деревянных брусков к перегородкам из гипсокартона, с целью закрепить на них картины, нетяжелые полки или светильники. Молли — вид распорного анкерного болта, имеющего втулку с продольными прорезями, которая при затягивании резьбы вставляемого винта до упора складывается и превращается в зонтик. Несущая способность отличная, но это крепление имеет недостатки — удалить его можно, только выломав часть перегородки. Кроме того, с «Молли» невозможно работать в тесном пространстве.

    Крепление бруса в конструкциях крыш

    Лаги из бруса крепятся замковым соединением и скобами, но для крыши такая стыковка недопустима, поскольку крыша эксплуатируется в совершенно других условиях. Все элементы крыши (стропильной системы) устанавливаются согласно проекту и расчету, а крепят их специальными элементами и болтовыми системами, иногда дополнительно укрепляют скобами.

    Крепление бруса на подвесе

    В интерьерах иногда используют элементы декора, для которых требуется закрепить брус к потолку на свободном подвесе или же имитировать такой подвес. Иногда подвеска бруса нужна по конструктивным соображениям. Этот вид крепления выполняют посредством специального подвеса, рассчитанного на определенную нагрузку. Подвесная система такого вида может иметь дополнительную возможность регулировать высоту подвеса бруса.

    Подвесы крепят к потолку дюбелями, а на брус устанавливают вторую часть крепления, затем элементы соединяют. Практика показывает, что такие крепления, вопреки ожиданиям, могут выдержать немалые нагрузки. Но все же лучше не иметь над головой подобный фактор риска, и для дизайна имитировать подвес, а брус крепить надежно, в стену. Подвесную систему в данном случае устанавливают, чтобы усилить крепление, и в дизайнерских целях, «для красоты».

klub-masterov.ru

Крепление бруса (лаг) к бетону: анкерами, кронштейнами, уголками

При устройстве пола по лагам и других ремонтных или строительных работах, приходится часто крепить древесину к бетону. Чаще всего надо закрепить в бетоне брус. В устройстве пола брус называют «лагами». Каким может быть крепление бруса к бетону, как его сделать правильно и надежно, читаем дальше.

Содержание статьи

Установка лаг на бетонное основание: крепить или нет

Лаги кладут на бетонное основание, чтобы сверху настелить фанеру (другой листовой материал) или доски. Причем брус иногда надо крепить к бетону жестко, а иногда лучше обойтись без жесткой связи. Зависит это от того, что находится под бетонным основанием.

Если снизу соседи, лучше обойтись без крепежа. Потому что наличие жесткой связи нарушит звукоизоляцию. Она в многоэтажных домах и так не слишком хорошая. Поэтому в многоэтажках под лаги укладывают виброгасящие резиновые прокладки. С их помощью выравнивают и выставляют лаги на требуемый уровень. Их же укладывают и между торцами бруса и стенами. В таком случае соседи не будут жаловаться на то, что вы слишком громко топаете.

Крепить лаги к бетонному перекрытию в многоэтажке или нет, — каждый решает сам

Если лаги не закрепить, будет ли пол надежным? Будет. В комнатах, зажатый резиновыми прокладками, он закреплен достаточно. Настил любого типа — из досок, фанерный, из ОСБ, любого другого листового материала — стянет всю конструкцию. Окончательно он пригружается мебелью. Служит такая конструкция десятилетиями без каких-либо проблем. Вот только один момент: брус должен быть сухой и лучше камерной сушки. То есть, в процессе эксплуатации его не поведет. При использовании влажной древесины, ее все-таки лучше крепить, так как если лаги «поведет», незакрепленный брус может подняться.

Чтобы брус точно не повело, можно его сделать составным. То есть, взять две или три доски, которые в сумме дают требуемое сечение и соединить их в брус. Соединяют гвоздями или саморезами, которые забивают с двух сторон в шахматном порядке. При выкладке досок надо следить, чтобы годовые кольца древесины были направлены друг к другу. Сращенный таким способом брус точно не поведет. А еще это реальный шанс сэкономить, так как три доски по 50*25 мм, будут стоить дешевле, чем брус 50*75 мм. Но доску, все-таки, лучше покупать сухую.

Сращенный или сдвоенный брус — замена дорогому лесу

В каких случаях крепят лаги к бетонному основанию? Обычно в частных домах, в которых на полу залита стяжка. Чаще всего это черновая стяжка по грунту, которая предназначена для того, чтобы отсечь близко расположенные грунтовые воды. При нормальном уровне грунтовых вод, стяжка по грунту как основание для укладки лаг, просто излишняя. Гораздо проще в таком случае просто сложить столбики из камня или кирпича и на них опереть лаги.

Прикрепить лаги к бетонной плите перекрытия могут жители первого этажа. Звукоизоляция в подвале не обязательна, там никто жаловаться не будет. Но это абсолютно не обязательно. Больше стоит обратить внимание на гидроизоляцию и утепление.

Крепеж

Крепить брус к бетону можно дюбелями либо обычными шпильками. Если бетон прочный и плотный, подойдут и шпильки или нагеля по бетону. Если бетон не слишком надежный, лучше применять дюбеля. Нагели — хорошая штука, но они имеют шестигранную шляпку, и чтобы затянуть, надо иметь специальный инструмент с головками подходящего размера.

Если крепить лаги будете анкерами, надо сверлить отверстие поглубже — вплоть до середины толщины бруса, ведь над брусом ничего не должно торчать

Общее правило выбора крепежа по размерам:

  • Длину крепежа подбирают по такому принципу: в основание должно уходить не менее той длины, которая «сидит» в брусе, а лучше в два раза больше. Если в брусе у вас 10 см, то в бетон должно уходить не менее 10, а лучше 15 или 20 см. Это, кстати, еще одна из причин, по которой к плите перекрытия многоэтажки лучше не крепиться. Конец выбранного крепежа может выглядывать с потолка соседей снизу.
  • Шпилька или дюбель-гвоздь должны быть «с шейкой». То есть резьба должна начинаться не от самой шляпки, а ниже. За счет наличия участка без резьбы, брус притягивается к основанию.
  • Диаметр выбирают по принципу — лишь бы не мало. А вообще, после подбора длины, остается не так уж много вариантов.

Вне зависимости от того, какой тип крепежа выбран, экономить на нем не стоит. Резьба должна быть нарезана четко, металл прочным и не перекаленым.

Анкер-гвозди можно использовать для крепления деревянного бруса или лаг

Есть еще и быстрофиксирующий анкер-гвоздь. Это тоже стальной крепеж. Его, также как дюбель, устанавливают в заранее просверленное отверстие. Но заглушка тут не нужна. Она уже есть. Вокруг стержня есть металлическая оболочка, которая расширяется. когда гвоздь забивают. За счет распирающей силы, он и удерживает лаги, брус или что-то другое.

Крепление бруса к бетону

Вариантов того, в какой последовательности крепить лаги к бетону несколько. Обычно используют такую методику:

  • Под крепеж в брусе сверлят отверстия. Делают это в два этапа.
    • Берут диаметр сверла больше диаметра шляпки. Сверлят на 5-10 см или до середины толщины бруса.
    • Диаметром чуть меньше размера винта (на 1-2 мм меньше), досверливают насквозь.
  • Выставляют лаги на место и при помощи прокладок выравнивают в уровень. Прокладки из одной стопки скрепляют одна с другой. Можно на клей, можно на винты/саморезы, можно и на то и на другое.

    Если основание ровное (перепад высот не более 2 мм на 2 метра пола), можно обойтись и без выравнивающих прокладок

  • Стопки прокладок укладывают на места, еще раз проверяя насколько ровно выставлены лаги.
  • Брус закрепляют с одной стороны. Через сделанные в брусе отверстия сверлом, через прокладки, намечают на бетоне метки.
  • Вставляют в отверстия крепеж, но не забивают его. Болты должны только удерживать прокладки.
  • Отодвинув брус, досверливают в бетоне отверстие до требуемой глубины. Если монтируют на дюбеля, диаметр подбирают под дюбель/заглушки, если шпильками или анкерами, то используют сверло диаметром чуть меньше шпильки (на 1-2 мм).
  • Далее брус ставится на место, крепеж затягивается.
Как выставить лаги на бетонном полу

Это общая технология. Но иногда требуется поднять уровень пола над основанием на приличное расстояние. Если это так, то для этих целей используют подкладки, но не тонкие, а толстые. Часто для столбиков применяют отрезки доски. В таком случае к полу крепят первый кусок подкладки — насквозь заглушкой дюбеля и саморезом в нескольких местах. Следующие куски крепят один к другому, а когда набрана нужная высота, к последнему фиксируют лагу. Можно просто насквозь гвоздями. При большой высоте столбиков для надежности, по бокам можно прикрутить металлические накладки.

Крепление бруса к бетону без сверления и крепежа

Если просто установить брус на подкладки вам кажется не слишком надежным, можно зафиксировать его при помощи бетона. Из цемента и песка замешивается полусухой раствор марки М250 или выше (на 1 часть цемента 2,5-3 части песка). Его выкладывают кучками вдоль стен в тех местах, где планируется установка лаг.

Выставить и закрепить лаги можно при помощи раствора/бетона

Шаг расположения «кучек» зависит от толщины бруса. Чем больше сечение, тем реже нужна опора. Для бруса 50*50 мм шаг составляет 40-50 см, для 100*50 мм — можно поставить с шагом 60 см, под 150 мм уже и 80 см будет достаточно. По высоте цемент должен быть выше уровня, на котором должен находиться нижний край бруса.

Дальше все просто: берем брус, кладем на цемент. Придавливаем, выравнивая по уровню и выставляя в горизонт. Оставляем и ждем схватывания. Нельзя сказать, что брус закреплен, но он зафиксирован и держаться лаги будут надежно. Такой фиксации более чем достаточно для любого жилого помещения.

Крепление уголками

Этот способ установки лаг сложно назвать правильным, но он вполне надежный и рабочий. Позволяет не «отбирать» нужную высоту у помещений. Крепление бруса к бетону происходит при помощи монтажных уголков. Уголки нужны солидные, из хорошей стали с просверленными отверстиями. Они располагаются с двух сторон от бруса, можно в шахматном порядке, можно одну напротив другой.

Закрепить лаги к бетонному полу можно уголками

Но выставить по уровню будет довольно проблематично. Придется повозиться. Сначала по линии закрепляют к полу уголки. Затем крепят брус по краям, выставляя по уровню. Потом выравнивают середину. И это сложнее всего. Скорее всего придется либо поднимать брус, либо придавливать его. Когда закрепите посередине, промежуточные выставить будет не так уж и сложно. Но это при условии, что брус ровный и не покрученый. Иначе сложности будут на каждом крепеже.

Когда выставили с одной стороны, можно уже ставить уголки с другой. Тут уже проблем нет. Важно только придать устойчивость. Уровень-то уже выставлен. Хотя контроль не помешает.

Как закрепить лагу к бетонной стене

Далеко не всегда лаги опираются на пол. Они могут опираться на выступ в фундаменте, а могут на специальные опоры для бруса, закрепленные на стенах. Для этих целей есть П-образные металлические опоры. Их крепят к бетонным стенам или к стенкам фундамента при помощи все тех же анкеров или нагелей. Сначала размечают уровень на стенах, по которому выравнивают монтажные пластины. Далее их крепят к стенам, а затем в них укладывают брус.

Опора бруса раскрытая — выполнена из оцинкованной стали толщиной 2 мм

Порядок установки крепежа такой же: разметка и сверление отверстий, а затем уже крепят пластины. Если опора бруса крепится к стенкам фундамента, то не стоит забывать о гидроизоляции. Также важна и звукоизоляция. Между стеной и пластиной укладывают прокладки. В простейшем случае — это куски рубероида, свернутые в два раза. Далее в пластины вставляется брус. Его можно к пластинам не крепить, так как ему просто некуда деться.

Закрепить лаги можно и к стене, используя опору бруса

Недостаток этого метода в том, что без промежуточных опор, требуется брус очень большого сечения, а стоит он немало. Зачастую устанавливают промежуточные столбики для предотвращения прогибания бруса.

chudopol.ru

Способы крепления бруса на строительной площадке своими руками

Деревянный брус – универсальный строительный материал, применяется в качестве основного материала при малоэтажном строительстве и сооружении различных конструкций из дерева. Как вспомогательный материал, используется в жилом, промышленном и дорожном строительстве, при сооружении мостов, пандусов, рам для распашных ворот. Особенностью конструкций из бруса является способность выдерживать большие нагрузки, бруса часто используют в качестве несущих элементов. Материал востребован у архитектурных дизайнеров и художников – оформителей интерьеров.

Брус укладывают на грунт и поверхности из различных материалов, сопрягают с бетонными и кирпичными кладками, крепят к металлическим конструкциям. В каждом случае используют различные способы крепления.

Крепление к бетону и кирпичной кладке

Необходимость крепления бруса к бетону или кирпичной кладке возникает при отделке стен, креплении полок к стене, возведении внутренних перегородок, сооружении различных подпорок. В зависимости от поставленных задач, способами крепления могут быть:

  1. Установка вертикальных стоек на бетонное основание.Вертикальную стойку проще всего установить в металлический оголовок, имеющий крепление в виде рифленого штыря. В торговую сеть поступают стандартизированные крепления с размерами, согласованными с размерами пиломатериала. Крепеж выпускают двух типов – «U» и «L». Штырь вмуровывают в бетонное основание, торец бруса устанавливают в оголовок и крепят его на шурупы и саморезы. По такой схеме крепят нижний и верхний край конструкции. Реже для установки опор используют крепление в виде металлического стакана.
  2. Крепление к стене из кирпича или бетона.Для крепления к вертикальным поверхностям применяют оцинкованные металлические уголки промышленного изготовления двух типов – «Z» и «L». На деревянной поверхности крепеж закрепляют шурупами и саморезами, на бетоне – с помощью дюбелей бабочек.
  3. Соединение в металлическом профиле.Перегородки и стены из бруса собирают с помощью металлического лотка или швеллера. Торцы бруса устанавливают в металлическую конструкцию рядами, металлическая обвязка крепится к горизонтальным и вертикальным поверхностям с помощью специальных дюбелей. При установке в швеллер, конструкцию можно приварить к металлической арматуре.

Типоразмеры крепежных элементов подбирают в зависимости от веса и типоразмеров используемого материала.

Как крепить брус к фундаменту?

На фундамент малоэтажного строения брус укладывают в двух случаях:

  • При использовании в качестве ростверка;
  • В качестве венца сруба.

Способы крепления ростверка и венца зависят от конструкции фундамента, наиболее распространенными вариантами такого крепления являются:

  1. На столбчатый фундамент из кирпича или бетона, ростверк из бруса крепят с помощью анкерных болтов. Анкер закладывают на этапе строительства или устанавливают в высверленные отверстия. Болты располагают по периметру через 1.5-2.0 м, чаще всего для анкера выбирают болт диаметром 12-16 мм;
  2. На ленточный фундамент окладной венец устанавливают на забетонированные анкеры и закрепляют на бетонном ростверке;
  3. При установке на фундамент из металлических свай, ростверк устанавливают на квадратные пластины, приваренные к верхнему краю сваи. Конструкцию скрепляют болтами М12. Для надежного соединения и исключения перекосов, на одной свае делают по два крепления, расположенные симметрично относительно центра;
  4. Фундамент из асбестоцементной трубы напоминает столбчатую конструкцию, ее внутреннюю часть заливают
  5. бетоном и устанавливают анкер, крепеж производят на анкер.

Скрепление в деревянных конструкциях

Скрепление бруса с различным пиломатериалом производится при возведении срубов, строительстве оснований для мостов, пандусов, трибун для зрителей и в других конструкциях. Строительство из дерева своими руками набирает популярность, все необходимые материалы доступны и широко представлены в торговой сети

При возведении срубов, в качестве соединяющего элемента используют деревянные гвозди – нагели, самый распространенный диаметр – 25-30 мм. Нагель забивают в специально высверленные отверстия «в натяг», концы утапливают на глубину 20-40 мм. Одним нагелем соединяют сразу три ряда кладки. Использование при монтаже древесины крепления из дерева, обеспечивает соразмерное изменение геометрических параметров, сохраняет надежное сцепление при усушке древесины и изменениях климатических условий.

В других строительных формах вертикальные сборки из бруса соединяют крепежом «на муфту», конструкция включает ограничительные накладки, резьбовой стержень, гайку и регулирующую муфту. Соединение позволяет регулировать длину соединения для устранения зазоров, образующихся при усушке древесины. Для скрепления под прямым углом используют строительные скобы с насечками. Такое крепление используют для сборки настилов, при строительстве мостов и других объемных конструкций из дерева.

Брус с пиломатериалом других типов скрепляют на крепежных элементах, гвоздях, шурупах, используют строительный степлер.

Крепление на жидкие гвозди

С помощью клея брус укладывают на цементную стяжку, такие полы делают в производственных цехах, торговых центрах и на складах крупногабаритной продукции. Надежный пол позволяет использовать электрокары и автопогрузчики. В концертных залах и развлекательных центрах на полы из бруса укладывают натуральный паркет – это лучший вариант для пола в местах с большим скоплением людей.

Выбор клея зависит от объемов работ, типоразмера древесины и особенностей сопрягаемых поверхностей. Популярностью пользуется доступный клей «Жидкие гвозди» и «Момент столяр», при небольших объемах работ используют монтажную пену. В жилых и общественных зданиях применяются экологичный клей.

Сомой ответственной операцией является подготовка сопрягаемых поверхностей, бетонную стяжку предварительно грунтуют – эта операция предотвратит чрезмерное впитывание клея в пористую структуру и обеспечит надежное соединение с клеем. Склеиваемые поверхности очищают от пыли и обезжиривают. Сроки полной полимеризации клея указываются в инструкции по применению.

Художники-оформители полагают, что при оформлении интерьера натуральным древом, жидкие гвозди выбирать лучше, чем использовать сверлильно-долбежный инструмент.

Брус на гипсокартон

На первый взгляд прикрепить массивную деревянную конструкцию на стену, покрытую хрупким гипсокартоном, задача невыполнимая. Опытные мастера подсказывают: в несущую стену, находящуюся под гипсокартонной плитой, необходимо установить анкеры с резьбой под гайку. Отверстие под анкерный крепеж высверливают в стене через уложенный гипсовый лист. На такой анкер можно закрепить любой крепеж, пригодный для крепления бруса. Для обеспечения целостности гипсового слоя, в образующуюся щель укладывают дощечки и закрепляют их на анкерные болты, предназначенные для крепления бруса.

Укладка на грунт

Брус используют при строительстве подземных и заглубленных сооружений, конструкции из этого материала предотвращают подвижки почвы и способны выдержать большие нагрузки. При укладке в грунт, пиломатериал обрабатывают влагоотталкивающими и антисептическими пропитками, самыми распространенными являются битумные мастики.

Для усиления гидроизоляции используют рубероид или водоотталкивающее синтетическое полотно типа «Армостаб», «Stabilenka». Правильно выполненная укладка способна предотвратить гниение древесины.

brusder.ru

Как прикрепить доску к кирпичной стене: способы

Во время стройки возникает вопрос, как осуществить крепление деревянной обрешетки к кирпичной стене, а также бруса и прочих элементов из дерева. Для этого используют анкера, дюбеля, цементный раствор. Вариант фиксирования деревянных элементов зависит от того, какую функцию они будут выполнять и какой вес нужно удержать. Также важен момент монтирования: во время стройки доски заходят в стены, а после — крепятся к ней.

В каких случаях может понадобиться крепление доски?

Столкнутся с проблемой монтажа бруса можно во время работ:

  • перепланировка и сооружения новых стен из дерева;
  • монтаж дверной коробки;
  • установка навесной мебели;
  • пристройка веранды;
  • сооружение козырька над входной дверью;
  • утепление дома.
Вернуться к оглавлению

Какие инструменты нужны чтобы прикрепить доску к кирпичной стене?

Набор инструментов определяется видом крепления и функциональностью деревянных элементов. При креплении бруса нужно:

  • дрель или перфоратор;
  • сверла и буры;
  • молоток;
  • рулетка;
  • карандаш;
  • дюбеля;
  • уголки;
  • скобы;
  • гвозди;
  • шурупы;
  • саморезы и пр.
Вернуться к оглавлению

Общие рекомендации

Чтобы выбрать вид крепления учитывают с какого материала стены, их толщину, а также какую нагрузку они выдержат.

Отверстие в стене нужно делать с помощью сверла.

В кирпичной стене с помощью сверла осторожно просверливаем отверстие. Во время работы стараться не расширять его, чтобы не треснул кирпич. В проем вставляется дюбель, который при вкручивании свернется в узел и надежно зафиксируется. Этот вариант подойдет для полого кирпича. Дальше в дюбель вкрутится саморез. Если брус должен выдержать большую нагрузку, то лучше воспользоваться анкером.

Вернуться к оглавлению

Способы крепления к кирпичной стене

Мягкий метод

Этот способ легок и быстр в работе, но ненадежный — для сильных нагрузок он не подойдет. Но для декорирования и обрешетки его используют. Этом методом можно воспользоваться без помощи посторонних, поскольку он не требует навыков строительства. Если следовать инструкции, то результат будет удовлетворительным.

Для выполнения крепежа понадобятся П-образные металлические скобы. Закрепляются они на кирпич с расстоянием в 40 см. На уровне полметра от пола между ними делают отступ 60 см. Чем больше креплений, тем прочнее держится доска. Это позволит избежать деформации облицовки. Под механическими воздействиями брус расшатывается, и конструкция нарушается. Поэтому при работе проявляют осторожность.

Вернуться к оглавлению
Жесткий метод
Для более прочной фиксации доски используются деревянные пробки.

Этот способ прочный, надежный и позволит конструкции прослужить долгое время. В кирпиче делается отверстие, в которое забивают смоченную клеем деревянную пробку. Через брус в пробку вбивается гвоздь. Этот метод позволяет надежно закрепить обрешетку и не допускает ее деформации. Рассчитан он на небольшую нагрузку.

Вернуться к оглавлению
Другие методы

Крепление бруса к кирпичной стене возможно и другими способами. Для крепления навесной мебели доску прикладывают к стене горизонтально и крепят с помощью саморезов, гвоздей, шурупов в подготовленные проемы. Чтобы шкафчики выдержали нагрузку, точек крепления делают много. Для перегородок используют те же правила, но закрепляют вертикально. Крепить брус с помощью анкеров следует для конструкций с большой нагрузкой. Этот способ подойдет для дверной коробки, козырьков крыши над дверью.

Монтаж бруса для пристройки происходит в процессе помещения в кладку торца балки. Для этого в стене выделывают соответствующий проем. Но это возможно при толстой стене в полтора кирпича. Если этого нет, то конструкция будет сквозной, что недопустимо. В этом случаи понадобится использование опорного бруса. Его крепят на анкеры, соблюдая расстояние в 30 см. После чего балка крепится к дереву с помощью металлических уголков и саморезов.

etokirpichi.ru

Как прикрепить древесину к бетону с помощью бетонных анкеров «Строительство и ремонт :: WonderHowTo

Как установить бетонные анкеры. Как прикрепить древесину / древесину к бетону или любой другой ТВЕРДОЙ кладке с помощью анкеров / болтов DynaBolts. DynaBolts (так называют именно этот анкер в Австралии. В других странах они известны под другими названиями) — идеальный анкер для крепления почти чего угодно к твердой каменной кладке, такой как бетон. В этом видео будет рассказано, как крепить брус к бетонному полу.

Инструменты, которые вам понадобятся:

Средства защиты слуха,
Пылезащитная маска.
Очки защитные.
Велосипедный насос (для удаления бетонной пыли изнутри отверстия после его просверливания).
Перфоратор или перфоратор.
Подходящий бетонный анкер.
Сверло по камню, подходящее под диаметр анкера. Например, если диаметр вашего болта для каменной кладки составляет 10 мм, вы должны использовать сверло по камню 10 мм.
Молоток и
Динамометрический ключ, гаечный ключ или торцовый ключ для затягивания анкера после установки.

Шаги по прикреплению древесины к бетону с помощью каменных анкеров следующие:

Шаг 1:

Прежде всего, установите деревянную балку на место и предварительно просверлите (при необходимости) отверстие (в древесине) в том месте, где вы хотите бетонный якорь идти. Лично я не делаю предварительных тренировок. Если у вас есть перфоратор, он вполне может просверлить древесину (сосновый каркас) с помощью сверла по камню.

Шаг 2:

Установив брус на место и используя перфоратор или перфоратор, просверлите отверстие в бетоне, убедившись, что глубина отверстия примерно на 10 мм больше, чем длина анкера.Это гарантирует, что даже если после просверливания на дне отверстия останется немного мусора, анкер не опустится слишком рано, и он будет гордиться поверхностью древесины. Поверьте, вы не хотите, чтобы это случилось. Имейте в виду, что толщина бетона на типичной плите первого этажа составляет всего около 100 мм или 4 дюйма, если это не периметр здания, который на самом деле довольно толстый. Вы не хотите просверливать глубже, иначе вы сможете проникнуть прямо через плиту и пластический барьер под плитой, что может привести к вытягиванию влаги через отверстия в пластике и бетоне.В любом случае, как только вы просверлили отверстие на желаемую глубину, проведите сверлом несколько раз вверх и вниз, чтобы очистить отверстие от пыли. Оставив сверло в отверстии, удалите пыль с отверстия. После просверливания убедитесь, что вся бетонная пыль удалена из отверстия и вокруг него. Использование велосипедного насоса — отличный способ удалить из ямы лишнюю пыль.

Шаг 3:

Вставьте анкер в отверстие (имейте в виду, что бетонные анкеры изготавливаются из различных материалов. Некоторые подходят только для использования внутри помещений, а другие подходят для использования внутри и снаружи помещений.Подробности читайте на обратной стороне пакета). В этот момент вы используете молоток, чтобы забить анкер.

Наконец, используя гаечный ключ или головку (правильный способ — использовать динамометрический ключ, но не у многих людей они есть. Готово !!!!

Бонусный совет: при сверлении бетона перфоратор является гораздо более эффективным инструментом, чем стандартный перфоратор. Он стоит всего около 60 долларов США. Оно того стоит!

Спасибо за внимание.

youtube.com/v/X_bQJdj4rbI?version=3&autoplay=0&rel=0&vq=2&fs=1&modestbranding=1″/> Пожалуйста, включите JavaScript, чтобы посмотреть это видео.

Ура, дядя Нэкерс.

Хотите освоить Microsoft Excel и вывести свои перспективы работы на дому на новый уровень? Начните свою карьеру с помощью нашего пакета обучения Microsoft Excel Premium A-to-Z из нового магазина гаджетов и получите пожизненный доступ к более чем 40 часам инструкций от базового до расширенного по функциям, формулам, инструментам и многому другому.

Купить сейчас (97% скидка)>

Другие выгодные предложения, которые стоит проверить:

Винтовые анкеры для нижней плиты

АНКЕРЫ, КОТОРЫЕ ФИКСИРУЮТ нижние плиты к бетонным плитам на первом этаже, являются важным компонентом конструкции деревянного каркаса, поскольку они крепят верхнюю конструкцию здания к фундаменту.

Они должны выдерживать силы в трех направлениях — подъем (растяжение), вдоль стены (сдвиг в плоскости) и поперек стены (сдвиг вне плоскости).

Два варианта крепления нижней плиты

Раздел 7 NZS 3604: 2011 Здания с деревянным каркасом предоставляют варианты крепления нижних плит к бетонным плитам перекрытия:

  • Литые анкеры, состоящие из болтов M12, залитых в бетон и квадратные шайбы 50 × 50 × 3 мм.
  • Протестированные запатентованные анкеры, которые вставляются в бетон после того, как он достаточно затвердеет.

Доступен ряд запатентованных анкеров, включая анкеры, ввинчиваемые в предварительно просверленные отверстия, анкеры, залитые химическим раствором в предварительно просверленные отверстия, а также распорные или клиновые анкеры.

Основное внимание здесь уделяется анкерам винтового типа, вставляемым в предварительно просверленные отверстия.

Анкеры, вкручиваемые в предварительно просверленные отверстия

Анкеры винтового типа изначально проектировались как съемные крепежные детали для крепления оборудования и оборудования к бетонным стенам и полу. В жилом и коммерческом строительстве они стали популярным вариантом, когда их вставляют в предварительно просверленные отверстия для крепления деревянных нижних плит к бетонным плитам перекрытия.

Анкеры винтового типа обладают некоторыми преимуществами по сравнению с другими типами запатентованных анкеров, так как они:

  • могут быть точно установлены без конфликтов с каркасом — просверлить отверстие в правильном месте в бетонном полу, выровнять деревянный каркас и установите анкер-шуруп с помощью отвертки или ручного ключа или гаечного ключа.
  • легко снимается
  • с меньшей вероятностью повредить бетон, поскольку они не имеют расширяющегося клина или втулки, которая прикладывает усилие расширения.

Несколько моментов, которые следует учесть

Если вы собираетесь устанавливать анкеры винтового типа в бетонный фундамент, следует учесть некоторые соображения:

    • Испытать анкеры, чтобы продемонстрировать, что они обладают необходимой грузоподъемностью и соответствуют требованиям NZS. 3604: 2011? Несущая способность анкера должна соответствовать критериям эффективности для внешних и внутренних стен, описанным в параграфах 7.5.12.3 и 7.5.12.4 NZS 3604: 2011. Они показаны в Таблице 1.

Таблица 1 Минимальная удерживающая способность для запатентованных анкеров

(вдоль стены) 9109
ТИП УСИЛИЯ Заготовка ВМЕСТИМОСТЬ
Горизонтальные стены
20
2 кН
Горизонтально вне плоскости (поперек стены) 3 кН
Вертикально (подъем) 7 кН
Горизонтально в плоскости (вдоль стены) 2 кН
пустой Горизонтально вне плоскости (поперек стены) 2 кН
  • Можно использовать анкеры винтового типа для удержания стены, содержащие распорки? Запатентованные анкеры могут использоваться в качестве прижимов для стен, содержащих связи, но требуют дополнительной подъемной способности в зависимости от номиналов узла связи (BU):
    • 150 BU / м — подъемные крепления 15 кН.
    • 120 БУ / м — подъемные приспособления 12 кН.

Фирменные анкеры также должны иметь результаты испытаний, чтобы продемонстрировать, что они были протестированы и соответствуют требованиям NZS 3604: 2011 для их предполагаемого использования.

  • Можно ли обеспечить достаточное укрытие и краевое расстояние до анкера, особенно в зоне воздействия D (как описано в NZS 3604: 2011)? На рисунках 1 и 2 показаны две детали того, как можно достичь максимального покрытия.
Рисунок 1: Формованный бетонный фундамент.Рисунок 2: Фундамент из бетонного блока коллекторного блока.

Расстояния от кромок и зазоры

В NZS 3604: 2011 размеры расстояний от кромок для запатентованных анкеров не приводятся, поскольку они зависят от конкретного продукта и деталей кромки плиты, ширины рамы, прочности бетона и нагрузки. Расстояния между анкерами для специальных анкеров указаны в стандарте следующим образом:

  • Максимальное расстояние между центрами 900 мм для плит перекрытия из монолитного бетона
  • Максимальное расстояние между центрами 600 мм в местах, где края плиты формируются с помощью бетонных коллекторных блоков
  • не более 150 мм от каждый конец каждой тарелки.

Долговечность зависит от использования

Защита, необходимая для всех структурных креплений для всех зон в закрытых средах, может быть из низкоуглеродистой стали (то есть без покрытия и без гальваники) в соответствии с NZS 3604: 2011 Таблица 4.1.

Тем не менее, стандарт гласит, что там, где крепеж находится в ACQ и древесине, обработанной азолом меди, крепеж в закрытых помещениях должен быть, по крайней мере, из горячеоцинкованной стали.

Quiz

1. Фирменные анкеры, фиксирующие нижние плиты, могут быть:
a.Заливается в бетонные плиты перекрытия.
г. Вставляется в бетон после того, как он затвердеет.

2. Что из следующего верно для анкеров с винтами?
а. Их нужно точно расположить перед установкой.
г. Их необходимо установить до того, как будет отлита плита.
г. Они не вызывают растяжения в бетоне.

3. Фирменные анкеры, используемые для крепления подпорных стен с плотностью 150 BU / м, должны иметь стойкость к поднятию:
a. 9 кН.
г. 12 кН.
г.15 кН.
г. 20 кН.

4. Расстояние от кромки для специальных анкеров:
a. Минимум 50 мм.
г. Минимум 65 мм.
г. Уточняется производителем.

Ответы: 1. б 2. а 3. в 4. в

Скачать PDF

Алиде Элкинк

Внештатный технический писатель, Веллингтон

Посмотреть все статьи по Алиде Элкинк

Статьи верны на момент публикации, но с тех пор могут устареть.

Новости | Крепкий галстук | Вместе мы помогаем строить более безопасные и прочные конструкции

Металлические соединители, крепежные детали и анкеры могут подвергаться коррозии при установке в агрессивных средах или при установке в контакте с коррозионными материалами и потенциально терять несущую способность.

За последние несколько лет Simpson Strong-Tie привела на рынок Новой Зеландии специальные соединители для тяжелых условий эксплуатации и компоненты ATS, необходимые для строительства деревянных домов средней этажности и MDH.

Как строитель, когда вы беретесь за проект с множеством настраиваемых функций, мы все находим, что всегда очень интересно и чрезвычайно сложно найти наиболее эффективные методы установки при создании прочной конструкции.

Наши инновации в методологии проектирования и строительства настилов не только побудили нас выпускать продукцию мирового класса, которая помогает строителям создавать более безопасные и прочные конструкции настилов, но также побудили нас разработать лидирующую на рынке линейку шурупов для настилов.

Частью новозеландской культуры является возможность готовить барбекю с друзьями и семьей и наслаждаться теплыми летними ночами на свежем воздухе.

Simpson Strong-Tie New Zealand рада объявить о выпуске нового поколения анкерных винтов для каменной кладки — Titen Turbo.

Поставщики крепежных деталей (винты) и соединителей (кронштейны и т. П.) Предоставляют конструкторам допустимую нагрузку для выбора подходящей продукции для конкретного применения.

Система крепления в разобранном виде Quik Drive ® наконец-то стала беспроводной, поскольку Simpson Strong-Tie New Zealand объявляет о выпуске своих комплектов с питанием от DeWalt.

В Новой Зеландии наблюдается постоянно растущее предложение деревянных крепежных элементов и соединителей, и необходимо внимательно рассмотреть характеристики в зависимости от того, будут ли они по-прежнему использоваться только для конструкций NZS 3604.

В Simpson мы никогда не остановимся на достигнутом.Несмотря на то, что у нас лучшая на рынке винтовая система для чернового пола, наши инженеры и дизайнеры работают над следующим поколением и над тем, как мы можем сделать его еще лучше.

С тех пор, как компания Simpson Strong-Tie была пионером в мире деревянных соединителей для строительства, ее двигала миссия — помогать людям проектировать и строить более безопасные и прочные конструкции.

Во всем мире строительная отрасль пристально следит за тем, где новые технологии крепления могут заменить традиционные соединители, чтобы сделать конструкции, в которых они используются, более безопасными и прочными, а также повысить производительность труда строителя.

До сих пор в строительном кодексе говорилось, что гвозди — единственное решение для крепления обшивки. Эта система может занять много времени, выполняя несколько шагов для сборщика, и связана с внутренними проблемами, с которыми часто сталкиваются найденные решения.

Структурные соединения

Благодаря почти 60-летнему опыту в области исследований и разработок, деревянные соединители Simpson Strong-Tie ® производятся в соответствии с высочайшими отраслевыми стандартами.Мы предлагаем самую разнообразную линейку продуктов, от уголков для обрамления до ремней и сверхпрочных подвесов для балок, чтобы у вас был продукт, подходящий для вашей работы.

Разъемы

Simpson Strong-Tie ® обеспечивают непревзойденное качество при лабораторных и полевых испытаниях и подкреплены нашей бескомпромиссной приверженностью обслуживанию клиентов. Как компания, создавшая отрасль соединителей, вы можете рассчитывать на Simpson Strong-Tie ® в тесном сотрудничестве со строителями, инженерами и руководителями строительства, чтобы предоставить инновационные, соответствующие строительным нормам решения, которые помогут построить более безопасные и прочные конструкции с экономической точки зрения. Загрузите каталог деревянных соединителей NZS 3604.

Деревянные соединители

От тестирования до обслуживания и доступности — все, что мы делаем, разработано для обеспечения успеха вашего проекта. Вы знаете, что с каждым продуктом вы получаете качество, ценность, обслуживание и своевременную доставку, на которых мы построили нашу репутацию на протяжении последних 60 лет.

Конструкционные соединители Simpson Strong-Tie ® , от ремней и стяжек до балок и многого другого, повышают прочность и безопасность деревянных каркасных конструкций.Каждый разъем уникален для Simpson Strong-Tie и предназначен для конкретных приложений без необходимости адаптации металлического покрытия к типу соединения. Загрузите каталог соединителей для деревянных конструкций (2016-2018).

Соединители для стального каркаса

На основе полностью протестированных и спроектированных соединителей и зажимов Simpson Strong-Tie ® предлагает комплексные структурные решения для холодногнутых стальных конструкций. От соединений сталь к стали до полномасштабных боковых решений и соединителей навесных стен — мы по-прежнему привержены разработке новых технологий, которые помогут продвинуть вперед отрасль холодной штамповки стали.

Узнайте, как деревянные соединители Simpson Strong-Tie могут помочь вам каждый день строить правильно. Загрузите каталог соединителей для стальных конструкций из холоднокатанной стали.

Как закрепить столб к бетону | MyOutdoorPlans

Этот проект по деревообработке — , как закрепить опору на бетонной плите . Если вы хотите построить перголу, перила или даже настил, в большинстве случаев вам нужно знать больше о креплении столба к бетону.В большинстве случаев это простой процесс, но вам необходимо следовать правильным инструкциям и читать местные строительные нормы и правила. Инвестируйте в регулируемые опоры для столбов, так как они окупятся в долгосрочной перспективе.

Перед тем, как начать собственно строительство вашего проекта, мы рекомендуем вам выбрать правильный дизайн и соответствующие планы для ваших нужд. Кроме того, инвестируйте в качественные материалы, такие как кедр, сосна или красное дерево, поскольку обычные пиломатериалы, обработанные под давлением, могут выглядеть слишком тусклыми, хотя это наиболее доступный выбор.Выберите наиболее подходящий дизайн забора для ваших нужд, убедившись, что он соответствует стилю вашей собственности.

Проекты, выполненные на основе этих планов

Как закрепить столб к бетону

Установка стойки на место

Первый метод, который вы можете выбрать для крепления стойки к бетонной плите, — это использовать регулируемый анкер. Если вы хотите закрепить анкер на бетонном основании, вам необходимо зафиксировать фиксирующий вертикальный компонент на месте перед установкой анкера.

Обязательно выровняйте анкеры перед тем, как закрепить их в бетоне, чтобы получить профессиональный результат. Дайте бетону высохнуть на несколько дней, чтобы получилось прочное соединение.

Сантехника столба

Следующим шагом наружного проекта является установка деревянной стойки в анкер. Как вы легко заметили в проекте, мы рекомендуем вам временно закрепить стойку скобами.

Используйте спиртовой уровень, чтобы отвесить столб, прежде чем прикреплять скобы 2 × 4.После этого вставьте шурупы и гвозди в стойку через анкеры. При ввинчивании шурупов важно убедиться, что столб стоит вертикально.

Крепление анкера к бетону

В качестве альтернативы вы можете прикрепить анкер Симпсона непосредственно к бетонной плите. Как вы можете заметить на схеме, вам необходимо точно выровнять анкеры и зафиксировать их на плите с помощью соответствующих болтов.

Крепление стойки к бетонной плите

После установки анкеров на бетонные плиты мы рекомендуем установить деревянные стойки на место.Используйте веревку, чтобы выровнять столбики с большой осторожностью, и установите столбики по вертикали с помощью спиртового уровня. Просверлите направляющие отверстия в стойках и вставьте стопорные болты с обеих сторон анкера. Кроме того, в штырь можно вставить гвозди, чтобы усилить жесткость стыков.

Фиксация стоек на месте

И последнее, но не менее важное: вы должны позаботиться о последних штрихах. Поэтому заполните отверстия и трещины шпатлевкой для дерева и дайте ей высохнуть в течение нескольких часов, прежде чем отшлифовать поверхность наждачной бумагой зернистостью 120.

Верхний совет: Защитите деревянные детали от гниения, нанеся несколько слоев краски. Перед нанесением краски убедитесь, что цвет соответствует стилю вашей собственности.

Этот проект по обработке дерева был примерно , как закрепить опору к бетону . Если вы хотите увидеть больше планов на открытом воздухе, мы рекомендуем вам ознакомиться с остальными нашими пошаговыми проектами.

Несущая способность анкеров на краях перекрытия бетонных плит

Это руководство предназначено для профессионалов, занимающихся просверленными и монолитными анкерными соединениями между нижними плитами внешних деревянных каркасных стен и бетонными плитами на земле при строительстве в соответствии с NZS 3604.

Анкеры, бетонные кромки и блоки для каменной кладки

Анкеры используются для крепления нижних плит деревянных стен к бетонным полам для противодействия поверхностным нагрузкам стен, а также вертикальным и подъемным нагрузкам, вызванным ветровыми и сейсмическими воздействиями (без жесткости) Приложения). Анкеры также предусмотрены на концах элементов крепления стен, где они требуются для противодействия ветровым и сейсмическим нагрузкам в плоскости за счет прямого сдвига и растяжения, чтобы предотвратить скольжение и переворачивание элементов крепления стен (применение жесткости).

Запатентованные просверленные анкеры обычно используются вместо забивных. Производители запатентованных анкеров должны предоставить технические данные, относящиеся к предполагаемому применению. Такие данные должны включать прочность на сдвиг и растяжение с указанной минимальной прочностью бетона, минимальным краевым расстоянием и минимальной глубиной заделки анкера. Минимальное расстояние между краями бетона и древесины и долговечность анкера являются важными факторами, которые следует учитывать. Например, некоторые якоря не могут обеспечить требуемую долговечность в 50 лет, когда блоки коллектора используются в зоне морского распыления из-за недостаточного укрытия.

Запатентованные забивные и нерасширяющиеся просверленные анкеры могут достигать заданной характеристической прочности при конструкции краев бетонных плит в коробках. Тем не менее, испытания в BRANZ показали, что подъемная сила просверленных расширяющихся анкеров вблизи краев коробок может быть на одну пятую ниже, чем указано в некоторой частной технической литературе.

Испытания в BRANZ показали, что грузоподъемность как просверленных, так и залитых анкеров, при использовании с бетонными каменными блоками, обычно используемыми для формирования периметра бетонных плит на земле, была на треть ниже. чем указано в официальной технической литературе.

Применения без жесткости (пункт 7.5.12 NZS 3604)

Мы рекомендуем, если указанная производителем характеристическая прочность не была определена путем испытания и оценки (см. Примечание 1) фактического применения (например, на краю плиты). с коллекторным блоком или краем бетонной плиты в коробках), расстояние между анкерами должно быть уменьшено по сравнению с указанным в NZS 3604.

То есть, анкеры должны быть выбраны из специальной технической литературы на основе того, что они выдерживают горизонтальную торцевую нагрузку и подъем Требования к нагрузке согласно пункту 7 NZS 3604.5.12.4 для расстояния 900 мм или 1400 мм, в зависимости от ситуации, и должны быть установлены на рекомендованном (уменьшенном, где необходимо) расстоянии, как указано в Таблице 1. Мы также рекомендуем уменьшить расстояние между закладными анкерами, используемыми в конструкции блока заголовка, на аналогичной основе. .

Крепления (собственная система)

Если указанная характеристическая прочность просверленного анкера была определена путем испытания (см. Примечание 1) фактического применения, прочность анкера и расчетное значение жесткости для элемента крепления стены могут быть использовал.

Если характерная прочность просверливаемого анкера (как для каменного коллекторного блока, так и для конструкции края бетонной плиты в коробках) не была установлена ​​путем испытаний (см. Примечание 1) фактического применения (например, была определена характерная прочность путем анализа или результатов испытаний, удаленных от бетонного края / блока коллектора кладки, и анализа для определения характеристической (расчетной) прочности на бетонном крае), мы рекомендуем снизить характеристическую расчетную прочность анкера (и, следовательно, рейтинг крепления стены) до тех пор, пока не станет доступна информация о поддерживающих тестах привязки для конкретного приложения.

Таблица 1: Рекомендуемое расстояние между анкерами

Типы анкеров NZS 3604 Расстояние (мм) Рекомендуемое расстояние (мм)
Все просверленные (установленные на стойке) анкеры, используемые при строительстве блока коллекторного блока 900 600
Литые анкеры (болты), используемые при строительстве блока коллекторов кладки 1400 1100
Стальные дюбели R10, используемые при строительстве блока коллекторной кладки 900 750
Просверливаемые анкеры расширяющегося типа, используемые с краями бетонных перекрытий коробчатого типа 900 600
Просверливаемые анкеры нерасширяющегося типа и забивные дюбели R10 с конструкцией кромки бетонной плиты коробчатого типа 900 900
Забивные анкеры (болты) с краем бетонной плиты коробчатого типа 1400 1400

Один из способов сделать это — снизить характеристическую прочность анкера на краю блоков коллектора кладки на одну треть, а на краях бетонных плит в коробках — на одну пятую. Характеристические расчетные значения прочности (R) с пониженным рейтингом составляют:

R = 0,67Qk кН (для блоков коллекторов из каменной кладки)

R = 0,80.Qk кН (для кромки бетонной плиты в коробках) (см. Примечания 2 и 3).

Максимальный доступный рейтинг распорок стен в единицах распорок на метр (см. Примечание 4) затем определяется как наименьшее из 10.R или опубликованного рейтинга распорок стен.

Примечания:

  • Это означает тестирование и оценку признанным отраслевым органом в соответствии с пунктом 2 NZS 3604.4.7.
  • R — это пониженная прочность анкера в кН.
  • Qk — нормативная прочность, указанная в технической литературе для краевого расстояния, которая должна быть получена путем испытаний и / или анализа.
  • Как испытано в соответствии с процедурой BRANZ P21.

Исключение составляют случаи, когда производитель стены указывает минимальную прочность анкера, но этого нельзя достичь. В этом случае обратитесь за конкретным советом к производителю стеновых распорок о том, можно ли использовать анкер с пониженным номиналом, и если да, то какой должен быть измененный рейтинг стеновых распорок.

Например, рассмотрим элемент крепления внешней стены из, скажем, 120 BU / м на фундаменте по периметру каменного блока коллекторного блока. Подъемная сила анкера не была должным образом проверена для предполагаемого применения. Указанная характеристическая сила подъема анкера, взятая из технической документации производителя анкера, составляет 15 кН. Пониженная нагрузка R = 0,67 x 15 = 10 кН. Доступный рейтинг жесткости ограничивается 10 x 10 = 100 BU / м.

Другой способ определения расчетной прочности анкера — это вычисление R после того, как анкер прошел квалификационные испытания, предусмотренные в ACI 355.2 (см. NZS 3101: 2006, пункт 17.5.5). В этом случае для определения расчетного значения может быть использован метод расчета закладных анкеров, приведенный в пункте 17.5.6 NZS 3101: 2006.

Внутренние распорные стены

Обратите внимание, что приведенные выше рекомендации не применимы к анкерам для внутренних стен, которые не находятся в непосредственной близости от края бетонной плиты. Однако необходимо соблюдать осторожность с внутренними стеновыми анкерами, чтобы обеспечить достаточную толщину плиты для соответствия требованиям к анкеровке, глубине отверстия и покрытию, указанным в технической литературе.В некоторых случаях может потребоваться утолщение плиты.

Все рекомендации, относящиеся к B2 Durability

Пять вопросов, которые следует задать перед выбором крепежа для бетона

Написано Робертом Карлайлом, президентом
Системы крепления для бетона

Выбор идеальных бетонных креплений для крепления органов управления на открытом воздухе имеет важное значение для надежности и долговечности установки — например, в случае системы дистанционного мониторинга с солнечной панелью, как показано здесь.

Крепление к тяжелым, прочным материалам, таким как бетон или кирпич, может показаться сложной задачей, но это возможно при правильной подготовке. Во-первых, важно установить правильную информацию о приложении, чтобы обеспечить использование наиболее эффективных бетонных анкеров.

Это означает оценку материала и веса закрепляемого изделия, а также окружающей среды, в которой он будет находиться. Также важно…

Вот вопросы, которые помогут с этими соображениями.

1. Каков основной материал закрепляемого изделия?
Давайте в качестве примера прикрепим знак к твердому объекту. В этом случае есть три типа основного материала на выбор — бетон, кирпич или блок — и для каждого из них есть разные рекомендации, которым нужно следовать для надежного крепления.

  • Если используется бетон , важно не устанавливать крепежные детали слишком близко друг к другу. Обычно эти компоненты необходимо устанавливать на расстоянии примерно в 10 раз больше их диаметра друг от друга.Кроме того, избегайте размещения анкеров на расстоянии примерно в пять раз превышающем их диаметр от любых неподдерживаемых краев.
  • При прикреплении вывески к кирпичу или к блоку крепеж можно разместить в стыке раствора или непосредственно в кирпиче или блоке. Значения выдержки определяются количеством и качеством раствора, если он нанесен в шов. Однако, если бетонные крепежные элементы размещены в кирпиче или блоке, значения удержания определяются качеством основного материала и тем, находится ли анкер в полой или сплошной секции.

2. Насколько тяжелый продукт?
Существует корреляция между улучшенными значениями удержания анкера и размером его диаметра. Как правило, чем больше диаметр анкера и глубина заделки, тем выше значение удержания.

3. Какой диаметр отверстия?
В этом примере важно определить диаметр отверстия в табличке для правильного размещения крепежа.Также необходимо убедиться, что диаметр анкера, выбранный для этого применения, проходит через отверстие в знаке.

Для бетонных анкеров требуется отверстие в знаке немного большего размера, чем обозначенный диаметр анкера. Например, для бетонного анкера 1/4 дюйма требуется отверстие диаметром 5/16 дюйма в приспособлении.

4. В какой среде останется продукт?
Безопасность и надежность имеют решающее значение для большинства приложений. Это означает использование прочных и устойчивых к коррозии крепежных элементов.Крепежные детали, находящиеся в суровых условиях, таких как влажная или влажная среда, со временем могут ржаветь или корродировать.

Вот несколько сравнений, которые следует рассмотреть, прежде чем сделать выбор.

5. Какие типы крепежа для бетона доступны?
Этот вопрос лучше всего задавать после ответов на предыдущие, поскольку он поможет сузить круг идеальных вариантов.

Вот несколько вариантов:

Анкер клиновой

Клиновой анкер: следует использовать только в твердом бетоне, но не в кирпиче или блоке.Эти анкеры предлагаются нескольких диаметров, в том числе от 1/4 до 1-1 / 4 дюйма и длиной от 1-3 / 4 до 12 дюймов.

Клиновые анкеры доступны из оцинкованной, горячеоцинкованной и нержавеющей стали. Эти компоненты обычно поставляются в комплекте с гайкой и шайбой и обеспечивают отличную стойкость к бетону.

Для установки анкера-клина требуется пять простых шагов:

  1. Просверлите отверстие в основном материале как минимум на 1/2 дюйма глубже, чем место заделки клинового анкера.Используйте твердосплавную коронку и перфоратор.
  2. Очистите отверстие сжатым воздухом и / или металлической щеткой.
  3. Наденьте гайку на конец анкера перед тем, как забить отверстие молотком, чтобы защитить резьбу во время установки.
  4. Забейте анкер через отверстие в знаке и в отверстие, просверленное в основном материале. Убедитесь, что это достаточно глубоко, чтобы часть нити находилась ниже поверхности знака.
  5. Затяните гайку на три или четыре оборота, чтобы установить клиновой анкер.Значения крутящего момента обычно можно найти в руководстве производителя или на странице с технической информацией.

Анкеры-рукава: универсальных крепежных элементов, которые можно использовать в бетоне, кирпиче и блоках. Эти анкеры доступны в диаметрах от 1/4 до 3/4 дюймов и длиной от 5/8 до 6-1 / 4 дюймов. Доступны несколько диаметров из оцинкованной и нержавеющей стали.

Анкер-гильза

Есть также несколько типов головок для анкеров с гильзой, включая плоскую потайную головку, круглую головку и шестигранную гайку.Шестигранная гайка имеет наибольшее количество вариантов по длине и диаметру. Плоская потайная головка и круглая головка доступны только для диаметров 1/4 и 3/8 дюйма.

Эти анкеры обычно идут в комплекте с гайкой и шайбой, а их длина измеряется снизу гайки и шайбы.

Процесс установки анкера-гильзы относительно прост:

  1. Просверлите отверстие в основном материале минимум на 1/2 дюйма глубже, чем будет заделан анкер-гильза. Помните: размер анкера — это размер отверстия.Используйте подходящую твердосплавную коронку и перфоратор.
  2. Очистите отверстие от мусора.
  3. Забейте анкер-гильзу через отверстие знака в отверстие, просверленное в основном материале, так, чтобы шайба плотно прилегала к знаку.
  4. Затяните гайку от руки и с помощью гаечного ключа несколько раз поверните гайку, пока она не затянется. Избегайте чрезмерной затяжки, иначе анкер может закрутиться в отверстии.

Tapcon 410 Винт из нержавеющей стали

Tapcons или винты для бетона: универсальных крепежных элементов, которые можно использовать в бетоне, кирпиче или блоке.Они доступны в синем цвете Climaseal и из нержавеющей стали 410.

Стандартные синие Tapcons бывают двух диаметров: 3/16 и 1/4 дюйма. Tapcon большего диаметра доступен в размерах 3/8, 1/2, 5/8 и 3/4 дюйма. Эти винты большого диаметра доступны только с шестигранной головкой под шайбу.

Длина винта определяется толщиной знака. Стандартные синие винты требуют минимальной глубины заделки на один дюйм и максимальной на 1-1 / 4 дюйма.

Установить Tapcons просто:

  1. Выберите твердосплавное сверло подходящего диаметра и просверлите отверстие в основном материале, минимум на 1/2 дюйма глубже, чем винт, который будет заделан.
  2. Используйте твердосплавную коронку и перфоратор. Помните: размер отверстия должен быть немного меньше диаметра используемого винта.
  3. Прочистите отверстие сжатым воздухом и / или металлической щеткой.
  4. Вверните винт в отверстие в табличке с помощью дрели или гаечного ключа до плотной посадки. При использовании дрели избегайте слишком быстрого закручивания винта, поскольку это может привести к чрезмерному затяжке или повреждению резьбы.

Как и в любом другом проекте по установке якоря, важно помнить о безопасности и тщательно следовать инструкциям.Всегда не забывайте надевать защитные очки, обращаться со всеми инструментами осторожно и соблюдать технические характеристики. Всегда обращайтесь к инструкциям производителя или консультируйтесь со специалистом по контракту во время проекта анкеровки.

~
Автор: Боб Карлайл был президентом Concrete Fastening Systems, Inc. в течение 29 лет и занимается производством бетонных анкеров с 1981 года. Работая на стройплощадках и встречаясь с инженерами и архитекторами, Карлайл смог получил массу информации в области крепления к бетону.

Как прикрепить деревянный каркас к бетону [4 шага]

Возможно, вы добавляете стены к существующей бетонной площадке или строите новый дом, начиная с бетонного фундамента. В любом случае очень важно надежно прикрепить деревянный каркас к бетонному элементу. Итак, вы задаетесь вопросом, как лучше всего прикрепить деревянный каркас к бетону. В этом посте мы собираем исследования и опыт, чтобы подробно ответить на ваш вопрос.

Существует несколько возможных методов прикрепления деревянного каркаса к бетону.Однако все они требуют выполнения этих общих шагов.

  1. Выберите метод
  2. Выберите крепеж
  3. Макет каркаса
  4. Прикрепить каркас к бетону

Прочтите оставшуюся часть этого сообщения, чтобы узнать подробнее о каждом из вышеперечисленных шагов. В общем, мы предоставляем все, что вам нужно знать для крепления деревянного каркаса к бетону вертикально или горизонтально. В заключение мы ответим на несколько вопросов, связанных с темой этого поста.

Как прикрепить каркасную стену к бетону?

Самая распространенная ситуация, когда вам нужно прикрепить деревянный каркас к бетону, — это предварительно каркасные стены. По этой причине мы сосредоточимся на креплении каркасных стен к бетону как основной части этого поста. Однако методы, описанные в этом разделе, применимы для крепления любого деревянного каркаса к бетону.

При выборе методов и креплений, как описано ниже, учитывайте местные строительные нормы и правила.Важно соблюдать эти правила, если к вашей работе приедет инспектор по строительству. Однако гораздо легче встретить код в первый раз, чем быть вынужденным переделывать части вашего проекта.

Выберите метод

Первый шаг — выбрать метод, который вы хотите использовать для крепления каркаса к бетону. Для более масштабных проектов, возможно, стоит приобрести специализированные инструменты. Для небольших проектов достаточно использовать более трудоемкие, но более простые стратегии.

Методы включают в себя бетонные гвозди, забиваемые молотком, шурупы для каменной кладки, забивные анкеры, стяжные болты, анкеры с молотковым приводом, инструменты для спускового крючка и использование стальной гусеницы.Мы рассмотрим каждый из этих методов в следующих подразделах. Все следующие варианты обычно используются для крепления каркаса к бетону.

Гвозди по бетону

Гвозди для бетона — это закаленные гвозди, которые обычно имеют очень большой конус. Их можно купить практически в любом магазине товаров для дома. Самым большим недостатком этих гвоздей является то, что они требуют больших усилий, чтобы забить их, и при этом могут гнуться. Будьте осторожны, забивая первый гвоздь через каркас, потому что он будет пытаться отскочить от места при каждом ударе до того, как гвоздь закрепится.У некоторых бетонных гвоздей нет конуса; для них перед растачиванием просверлите пилотное отверстие.

Щелкните здесь, чтобы увидеть конические гвозди для бетона от Amazon.

Если у вас нет других необходимых инструментов и есть только небольшой кусок каркаса, который можно прикрепить к бетону, то хорошим вариантом будут бетонные гвозди. Имейте в виду; если бетону более 1 года, вероятно, он затвердел до такой степени твердости, которая затрудняет использование бетонных гвоздей.

Винты для кирпичной кладки

Винты для кирпичной кладки предназначены для крепления в бетоне и других кирпичных изделиях.Как правило, для этого требуется предварительное сверление отверстий перфоратором, а затем заворачивание винтов с помощью ударного отвертки. Можно использовать меньший набор сверл, чем рекомендовано здесь, вариант, который требует специальных сверл и дополнительных усилий.

Щелкните здесь, чтобы получить шуруп от Amazon.

Просверлите пилотное отверстие в каркасе и в бетоне, которое немного уже, чем винт. Цель состоит в том, чтобы резьба винта прочно вошла в бетон.Кроме того, просверлите отверстие немного глубже, чем длина винта.

Самый простой способ — это промаркировать сверло с помощью куска ленты, чтобы получить нужную глубину. Просто держите винт рядом с битой, чтобы получить измерение. Иногда проще всего просверлить нижнюю плиту каркаса и бетон с помощью разных сверл — одной для дерева и другой для бетона.

После того, как вы просверлили пилотное отверстие, возьмите шуруп и просверлите его до упора. Как упоминалось выше, для этого проще всего подойдет ударная отвертка, но может хватить и обычного шуруповерта.Не затягивайте винт слишком сильно, так как это может привести к повреждению отверстия. После того, как вы закрутите несколько крепких шурупов, вы научитесь этому.

Растяжные болты

Для установки просверлите отверстие соответствующего размера в каркасе и в бетоне, которое немного глубже, чем длина болта. Затем используйте промышленный пылесос или обдувную трубку, чтобы прочистить отверстие. Забейте дюбель в отверстие. Для некоторых распорных болтов вам нужно будет накрутить гайку на головку болта, прежде чем забивать.Теперь затяните болт гаечным ключом с трещоткой.

Нажмите здесь, чтобы увидеть дюбели от Amazon.

Гильза анкера расширяется за счет затянутого болта, создавая очень прочное соединение. Из всех описанных здесь креплений этот, вероятно, стоит больше всего на отверстие. Однако именно этот крепежный элемент обладает наибольшим потенциалом и поэтому подходит для очень тяжелых условий эксплуатации.

Стяжные болты

Стяжные болты — это сверхпрочные винты.Для установки предварительно просверлите отверстие в бетонном основании с помощью перфоратора. Убедитесь, что отверстие немного меньше болта, чтобы резьба болта врезалась в бетонный материал. Как и в случае с шурупами для каменной кладки, убедитесь, что отверстие глубже, чем длина вашего болта. Затем с помощью шайбы на болте вкрутите болт в бетон, используя гаечный ключ с трещоткой.

Щелкните здесь, чтобы увидеть соответствующие болты с запаздыванием от Amazon.

Амортизаторные анкеры
В анкерах с ударной головкой

используется аналогичная технология, что и в распорных болтах.Это означает, что вам необходимо предварительно просверлить отверстие, которое подходит под якорь с ударным механизмом, а затем очистить отверстие от пыли. Теперь вставьте якорь на место. Как только он установлен, вы можете забить гвоздь до конца. Гвоздь расширяет основание анкера, удерживая якорь с молотковым приводом на месте.

Щелкните здесь, чтобы просмотреть соответствующие анкеры с молотковым приводом от Amazon.

Инструмент для спускового крючка
В инструментах для спускового крючка

используются специальные гвозди и специальные патроны с порохом для выстрела крепежа через каркас и в бетон.Эти инструменты опасны, но снимают почти все усилия в этом процессе. Обычно инвестировать в эти узкие инструменты стоит только в том случае, если вы планируете прикрепить к бетону много каркаса.

Щелкните здесь, чтобы получить инструмент для триггерного выстрела от Amazon.

Стальная гусеница

Установка стальной направляющей, которая идеально подходит для вашего каркаса, является альтернативой вбиванию крепежных элементов через каркас в бетон. Для этой техники используйте любой из вышеперечисленных вариантов, но с гораздо более короткими застежками. Обычно подрядчики соединяют молотковые анкеры или шурупы со стальными гусеницами. Этот прием менее популярен, поскольку требует покупки дорогой дорожки.

Выберите крепеж

Вы заметите, что для большинства вышеперечисленных вариантов вы можете выбрать крепеж разного диаметра и длины. Чем больше диаметр и чем длиннее застежка, тем лучше удерживающая способность. Если вас беспокоит поддержка особенно тяжелой стены, обратитесь за советом к архитектору или строителю.

Однако общее практическое правило состоит в том, что крепеж должен входить в бетон как минимум на 1 дюйм. Таким образом, для крепления нижней плиты 2 × 4 к бетону вам понадобится крепеж не менее 2-1 / 2 дюйма. Это 1-1 / 2 дюйма для толщины 2 × 4 и еще 1 дюйм в бетон.

Макет каркаса

Теперь, когда вы выбрали метод и соответствующие крепежи, пора перейти к реальной работе. На этом этапе очень важно быть очень осторожным при компоновке кадра.После того, как брус прикреплен к бетону, очень сложно изменить место каркаса.

Обычно строители наносят линии на бетон, чтобы убедиться, что стена находится именно в том направлении, в котором они хотят. Затем они строят всю стену и наклоняют ее вверх. Затем они используют обрезки или дополнительные детали, чтобы убедиться, что стена более или менее пухлая и идеально соответствует отметке на полу. Только тогда начнут крепить стену к бетону.

Прикрепите каркас к бетону

Теперь, когда вы выбрали метод крепления, тщательно разложили и закрепили каркас, вы можете вбить крепеж через каркас в бетон.Обязательно следуйте местным строительным нормам, но обычно рекомендуется прикреплять каркас к бетону не реже, чем через каждые 16 дюймов. Если расположить крепеж на расстоянии менее 10 дюймов друг от друга, бетон может потрескаться.

Следует ли использовать клей, чтобы прикрепить каркас к бетону?

Щелкните здесь, чтобы узнать о высокопрочной эпоксидной смоле от Amazon.

Многие подрядчики рисуют полоску сильнодействующего клея по нижней части каркаса. Это добавляет дополнительную прочность бетонному стыку каркаса.Как правило, если вы используете клей, вы можете использовать крепеж меньшего диаметра. Использование клея только укрепит ваше готовое изделие.

Как прикрепить деревянные шпильки к бетону?

Обычно нельзя прикреплять деревянные шпильки к бетону. Это связано с тем, что стойки проходят вертикально, а бетон лежит горизонтально. Вместо этого людям обычно нужно прикреплять плиты основания к бетону. Нижняя пластина — это доска, установленная на земле, из которой торчат стойки.

Иногда у вас может быть небольшая бетонная стена, которая действительно проходит по стойке.Если вы хотите прикрепить эту стойку к бетону, используйте любую из описанных выше техник.

Как прикрепить деревянный каркас к бетону?

Прикрепите деревянный каркас к бетону с помощью металлических скоб. Эти кронштейны бывают самых разных марок и моделей. Они включают в себя кронштейны, которые охватывают четыре угла стойки, и кронштейны, которые входят в прорезь в середине стойки.

Щелкните здесь, чтобы узнать о типе анкера, который используется для крепления деревянного каркаса к бетону от Amazon.

Обратитесь в местный магазин товаров для дома, чтобы узнать, какие варианты доступны в вашем районе. Как всегда, обязательно соблюдайте местные строительные нормы при креплении деревянного каркаса дома к бетону фундамента.

Как прикрепить дерево к бетону без сверления?

Два из описанных выше методов не требуют сверления. Первый, с использованием бетонных гвоздей, очень энергоемкий и сложный. Его следует наносить только на бетон возрастом менее 1 года. Если вы попытаетесь это сделать, обязательно купите высококачественные гвозди и будьте готовы нанести немного смазки для локтей.

Второй, с помощью спускового крючка, использует силу пороха, чтобы вбивать гвозди в бетон. В этой технике используется опасный инструмент и специализированные гвозди и порошковые картриджи. Следуйте инструкциям на упаковке, чтобы избежать сверления или молотка.

При закрытии

Этот пост предоставил пошаговые инструкции по прикреплению каркаса к бетону. Мы включаем обзор всех популярных методов крепления, а также то, что нужно искать в конкретных крепежных элементах для бетона.Мы также ответили на несколько связанных вопросов. Удачи!

Вы выбрали схему украшения своего нового дома или пристройки? Даже если вы прочитали эти две замечательные статьи, чтобы почерпнуть некоторые идеи, «15 увлекательных современных идей декора» и «Эклектичный домашний декор: пошаговое руководство для начинающих».

.
