U блоки для армопояса – устройство монолитного пояса при строительстве

область применения, особенности, размеры, плюсы и минусы

В области жилищного строительства расширяется номенклатура применяемых стройматериалов. Пользуются популярностью U-блоки из газобетона, изготавливаемые из легкого ячеистого бетона с удельным весом до 0,45 т/м3. С помощью профильных изделий несложно изготовить прочные перемычки, соорудить опалубку стационарного типа, а также сформировать прочный силовой контур. В зависимости от сложности выполняемых задач используется продукция с различными габаритами. Рассмотрим детально газобетонный блок U-образной конфигурации, оценим достоинства.

Где используются U образные блоки из газобетона

Получившие широкое распространение U-образные блоки из газобетона используются для решения комплекса серьезных задач:

  • изготовления опалубки стационарной конструкции;
  • выполнения прочных перемычек для проемов;
  • сооружения силового пояса, обладающего повышенной прочностью;
  • формирования опорного контура для установки стропильной конструкции;
  • постройки армопояса для усиления стен.

Форма ячеистого композита в поперечном сечении похожа на лоток. После укладки в желоб стальных прутков, объединения их в общий силовой контур и заливки раствором, бетонный массив постепенно твердеет, приобретая эксплуатационную прочность. Силовой пояс равномерно распределяет действующую нагрузку на стены и проемы. При этом значительно повышается жесткость коробки здания.

U образные газобетонные блоки имеют нетипичное назначение

Как изготавливают U-блоки из газобетона

Популярные U-блоки из газобетона производят по проверенной технологии с использованием современного оборудования. В качестве материала используется бетон с равномерно распределенными воздушными ячейками.

Он производится из следующих компонентов:

  • вяжущего вещества, в качестве которого используется портландцемент с маркировкой М400;
  • предварительно просеянного кварцевого песка средней крупности, выполняющего функцию наполнителя;
  • алюминиевой пудры, применяемой для формирования ячеистой структуры газосиликатного массива;
  • воды, которая вводится до требуемой консистенции состава и, реагируя с алюминием, способствует формированию воздушных полостей;
  • добавок на основе кальциевого хлорида и силиката, которые улучшают прочностные характеристики композита.

Процентное содержание компонентов определяется экспериментальным путем. В процессе химической реакции активно выделяется газ, который образует равномерно распределенные полости. Благодаря воздушным ячейкам возрастает теплоемкость газосиликата.

Изготовление изделий осуществляют по следующему алгоритму:

  1. Смешивают портландцемент, известь и песок согласно рецептуре.
  2. Добавляют техническую воду и алюминиевый порошок.
  3. Силикатным составом заполняют специальные формы.
  4. Дожидаются газообразования, в результате которого материал увеличивается в объеме.
  5. Изделия пропаривают в автоклавах при повышенном давлении и температуре.
  6. Продукцию извлекают из опалубки, складируют на поддоны, упаковывают.
Важным фактором есть то, что эти блоки можно укладывать на любую из сторон

Технологический процесс предусматривает возможность изготовления только в условиях производственных предприятий. Для этого требуется спецоборудование, соблюдение режимов автоклавной обработки и лабораторный контроль качества. Благодаря промышленной технологии в бетонном массиве равномерно распределяются воздушные ячейки. Автоклавный способ производства обеспечивает возможность получать популярные в строительной отрасли изделия.

Приобретая газобетонный блок, имеющий у-образную форму, обратите внимание на следующие моменты:

  • цвет изделия. Продукция, произведенная автоклавным способом, имеет белый цвет, в отличие от серых пенобетонных изделий, изготавливаемых на стройплощадке;
  • сертификат качества. Наличие документа, подтверждающего соответствие характеристик продукции требованиям стандартов, свидетельствует о системе проверки качества.

В процессе использования качественной продукции с проверенными эксплуатационными свойствами не возникнет непредвиденных ситуаций.

Конструктивные особенности и габариты

Главные особенности конструкции:

  • продольно расположенная полость, напоминающая по форме лоток;
  • одинаковая длина различных типоразмеров изделий, составляющая 50 см.
Газобетонный блок, имеющий профильную форму, изготавливается по современной технологии

Блоки изготавливаются со следующими габаритами:

  • шириной, составляющей 200, 250, 288, 300, 365, 375, 400 мм;
  • высотой, равной 200 или 250 мм;
  • толщиной стенки в верхней части лотка 7 или 14,5 см.

Стандарты предусматривают изготовление типоразмерного ряда изделий в соответствии с указанными размерами.

Профильный газобетонный блок – нюансы применения

Для кладки применяется специальный клей. Армирование конструкции производится стальными стержнями, которые располагаются внутри желоба, заполняемого бетонной смесью. Марка применяемой бетонной смеси, а также сортамент арматуры определяются в зависимости от величины действующих усилий. Заполнение полостей бетоном производится до верхней кромки. После окончательного твердения бетона профильные изделия формируют монолитную конструкцию с повышенной прочностью.

Используя U-образные блоки из газобетона, соблюдайте следующие рекомендации:

  • монтаж элементов на опорную поверхность производите после окончательного набора бетоном эксплуатационной прочности. Окончательную прочность бетон приобретает через 4 недели после заливки;
  • площадь опорной поверхности должна охватывать всю ширину изделий, включая застывший бетон с арматурой, и составлять не менее 20 см. Запрещается использовать в качестве опорной плоскости стенки верхней части желоба.
Автоклавный метод получения газоблоков, имеющих U-образную форму, позволяет получать изделия, пользующиеся популярностью при строительстве зданий

Цельная конструкция на основе профильных газосиликатных элементов способна воспринимать значительные усилия, предохраняя стены здания от локального разрушения.

Газонаполненный бетон также выполняет функцию теплоизолированной опалубки. С целью повышения теплоизоляционных свойств, внутри желоба располагается пенопластовый или пенополистирольный вкладыш. Это позволяет увеличить эффективность теплоизоляции, избавиться от перемычек холода, значительно уменьшив уровень теплопотерь.

Какими достоинствами обладают u блоки из газобетона

Профильный газобетонный блок обладает рядом преимуществ:

  • небольшим весом;
  • точными габаритами;
  • повышенной чистотой поверхности;
  • стойкостью к температурным колебаниям;
  • пожарной безопасностью;
  • продолжительным сроком использования;
  • безвредностью для окружающих;
  • повышенными теплоизоляционными свойствами.

Расширенный ассортимент изделий со стандартизированными габаритами обеспечивает возможность вписать их в различные виды кладки.

В процессе их изготовления осуществляется лабораторный контроль качества продукции

Используем U-образный блок в качестве перемычек

Сооружение перемычек производится различными методами:

  • укладка производится на прочную деревянную или металлическую основу, установленную над проемом. В желобе располагается стальной стержень, емкость заполняется бетоном. Демонтаж основы производится после твердения бетона;
  • изделия размещаются на ровной и устойчивой поверхности, армируются и заполняются бетонной смесью. Раствор твердеет, затем цельная железобетонная балка поднимается с помощью грузоподъемного устройства на необходимый участок.

Выбор способа бетонирования перемычек определяется индивидуально в зависимости от специфики выполнения работ.

Применяем У-образные изделия из газобетона для формирования армопояса

Для создания армопояса изделия устанавливают на завершающий ряд кладки по следующему алгоритму:

  1. Опорную поверхность стен смазывают клеем и устанавливают блоки.
  2. Готовят арматурный каркас, закрепляя стержни проволокой для вязания.
  3. Укладывают арматуру, обеспечив ее неподвижность распорками.
  4. Увлажняют поверхность желоба, и заполняют лоток бетоном.
  5. Уплотняют бетонный массив и выравнивают его поверхность.

Важно тщательно утрамбовать бетон для удаления воздушных полостей.

Как поставляется профильный газобетон U-образной конфигурации

Готовая продукция транспортируется на специальных поддонах, площадь которых позволяет разместить до 60 единиц. В частности, на стандартном поддоне поставляется 50 штук с габаритами 50х20х25 см. Зная количество и размеры изделий, несложно рассчитать потребность в материале.

Итоги

Используя профильные изделия из газобетона можно сократить продолжительность строительных работ и сформировать конструкцию с повышенными теплоизоляционными свойствами. Блоки обладают комплексом достоинств, позволяющих использовать их для решения различных задач.

pobetony.expert

Как сделать армопояс, как устроен армопояс — Стройфора

Как сделать армопояс возможно узнать изучив его технологию устройства. Устройство армирующего пояса из монолитного железобетона практически не отличается по технологии от бетонирования ленточного фундамента. Основные этапы создания армопояся:

  • установка и раскрепление армокаркаса;
  • Устройство опалубки и заливка бетонной смеси с уплотнением.

О том как сделать различные армопояса, подробно рассмотрим ниже.

Армопояса для фундамента

Фундаментный армопояс первого уровня под ленточный фундамент из бутобетона или блоков ФБС должен выступать за контур сечения в обе стороны минимум на 150-200 мм, для распределения и снижения давления от дома на грунты основания. Высота армопояса первого уровня зависит от веса здания (этажности) и может равняться 400-500 мм. Фундаментный армопояс проходит под всеми стенами здания, в том числе и под внутренними. Арматуру объединяют в каркас способом вязки, сварку применяют только для монтажных прихваток. Защитный слой делают 30-50 мм. Все углы и примыкания усиливают гнутыми деталями, армокаркас должен обеспечить работу пояса жесткости, как цельной рамы, так же, как и в случае монолитной ленты фундамента.

Рабочие продольные стержни назначаются по расчету, их диаметр может быть 16, 18, 20 мм. Поперечное армирование выполняют гнутыми деталями – хомутами из арматуры диаметром 8-10 мм с шагом не более 200 мм.

Второй уровень армопояса, устраиваемый по верхнему обрезу фундамента, как конструкция продолжает фундамент и связывает. Ширина пояса равна ширине фундамента, армирование такое же, как для пояса нижнего яруса. Диаметры рабочих арматурных стержней 16-18 мм, диаметр арматуры хомутов 6-8 мм. При кладке бутобетонного фундамента опалубку устанавливают из расчета на заливку армопояса высотой 200-300 мм.

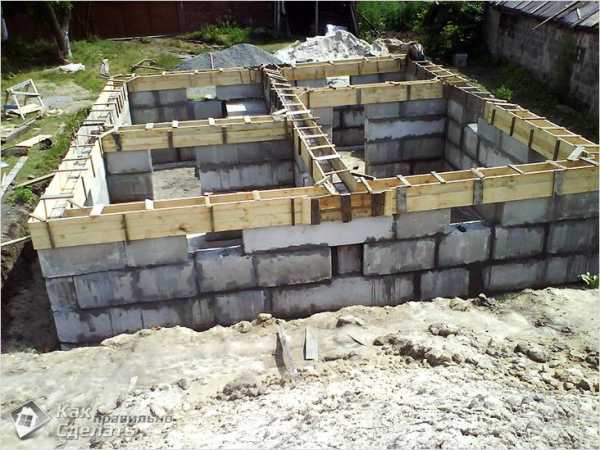

Если фундамент сборный из блоков ФБС, то опалубку для пояса выполняют по последнему ряду блоков, используя для крепления щитов подкосы и распорки из бруска. Соединяют опалубочные щиты по верху поперечными брусками на гвоздях. Возможна установка щитов опалубки с применением резьбовых шпилек. Шаг шпилек 0,5 м, устанавливают их по две, одну над другой, после затяжки гайками получается устойчивая и прочная опалубка, без необходимости укрепления подкосами и поперечинами. Резьбовые шпильки применяются так же и для опалубки армопояса под междуэтажные перекрытия. Шпильки для опалубки применяются многократно, поэтому для того чтобы можно было извлечь их из схватившегося бетона, шпильки заворачивают в пленку или пергамин, и слегка обрабатывают смазкой для опалубки.

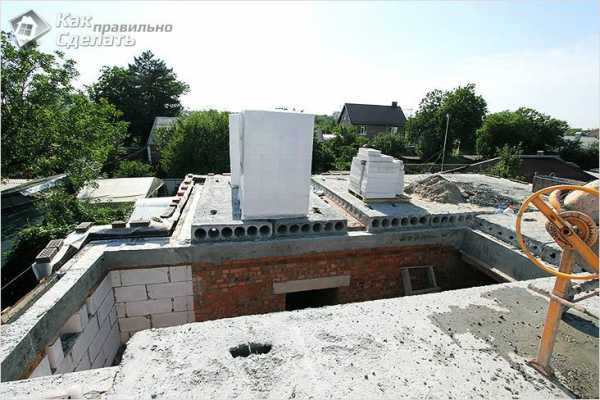

Армопояс под междуэтажное перекрытие

Ширина армопояса под плиты перекрытий зависит от вида отделки фасада. Бетон проводник тепла, и требуется дополнительный слой теплоизоляции для армопояса, в случае, если фасад не утепляется по всей площади плитами утеплителя, а оштукатуривается или отделывается сайдингом. Толщина теплоизоляции для наружной грани бетонного пояса минимально 50 мм, для закладки минераловатного утеплителя или пенополистирола. Теплоизоляция армопояса обязательна, иначе мосты холода по всему периметру здания станут причиной немалых теплопотерь в зимнее время.

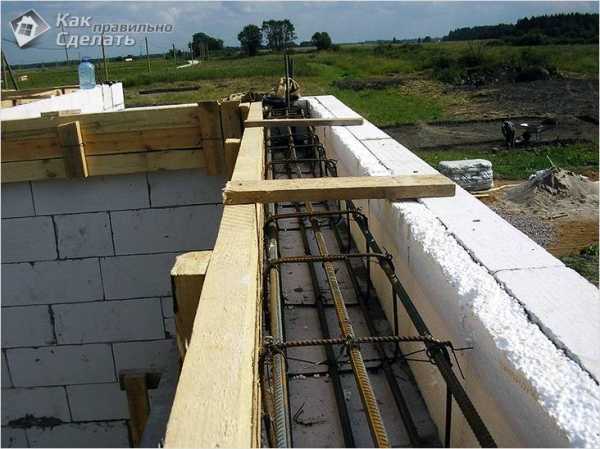

Для стен из газобетона применяется другая схема, позволяющая выполнить одновременное утепление и опалубку для армопояса. Используют газоблоки коробчатого профиля, в полости устанавливают армокаркас и заливают бетонную смесь. Но возможно применить и блоки для перегородок, имеющие толщину 100 мм. Газоблоки легко режутся и обрабатываются, и при невозможности приобретения коробчатых или перегородочных блоков можно прорезать полости U- образного сечения в стандартных блоках вручную. Еще один возможный вариант - выставить с наружной стороны опалубку из листов пенополистирола, пенополиуретана или жестких минераловатных плит (из каменной или базальтовой ваты) с минимальной толщиной 100 мм. Ширина армопояса будет равна ширине стены минус толщина утеплителя. Высота сечения армопояса принимается по расчету и зависит от этажности и веса здания и несущей способности грунтов основания. Стена из ячеистобетонных блоков должна иметь не менее двух армопоясов.

Армопояс представляет собой монолитную бетонную балку с цельным контуром. Средние участки стен в уровне оконных и дверных проемов, и внутренние стены, где невозможно устройство сплошного контура, армируются конструктивно закладкой арматурных сеток и специальных каркасов для тонкого растворного слоя. Возможно утапливать арматурные стержни, прорезая газоблоки в виде штраб. Неразрезной контур при таком усилении не получится, но устойчивость блочной кладки на участках, где действуют локальные нагрузки, будет намного выше.

Армопояс под мауэрлат (подстропильную балку)

Мауэрлатный армопояс имеет отличие от поясов нижних ярусов, поскольку он создается с целью крепления балки, на которую опирается вся стропильная система. Крепление выполняется с применением анкерных болтов или шпилек, из расчета на ветровые нагрузки, стремящиеся вызвать сдвиг или отрыв подстропильной балки от стены. Брус мауэрлата должен быть надежно закреплен по верху стены.

Технология устройства армопояса под мауэрлат не отличается от других видов армопоясов. Обязательные условия – создание защитного слоя для арматурных стержней каркаса не менее 30-50 мм, применение вязки для соединения продольных стержней и поперечных хомутов каркаса, армирование углов, пересечений и примыканий с усилением гнутыми элементами без разрыва контура армирования. По длине рабочие стержни стыкуются с нахлестом не менее 150 мм и соединяются также вязальной проволокой. Бетонная смесь заливается в один прием, холодных швов в армопоясе следует избегать. Уплотнение бетона делают штыковкой, так как его высота ограничивает возможность применения вибратора.

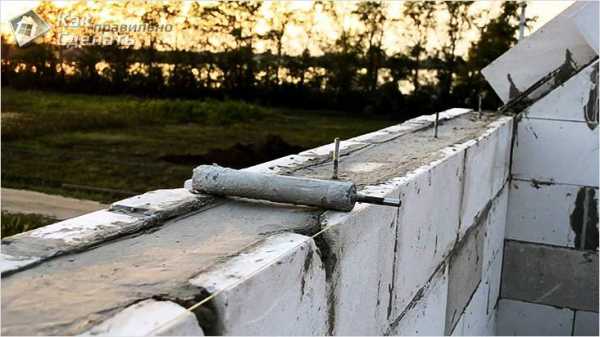

В армопояс под мауэрлат устанавливают закладные анкерные детали для крепления бруса. Верхний обрез пояса тщательно выравнивают правилом или кельмой. Уход за бетоном проводят по стандартной технологии, защищают от механических воздействий, в жару поливают водой и укрывают полиэтиленовой пленкой. Опалубку армопояса снимают не раньше, чем через семь суток.

Аналогично выполняют монолитные перемычки для оконных и дверных проемов, применяя дополнительно нижние щиты опалубки.

stroyfora.ru

Как делают армопояс на блоки. Армированный пояс для дома из газобетона

Армопоясом называют железобетонную конструкцию, которая предназначена для укрепления стен дома. Это необходимо для защиты стен от нагрузок, возникающих под воздействием внешних/внутренних факторов. К внешним относится воздействие ветра, наклон местности/холмистость, плавающий грунт и сейсмическая активность земли. В список внутренних факторов относятся все бытовые строительные приспособления, применяемые при внутренней отделке дома. Если неправильно сделать армопояс, то из-за этих явлений стены попросту треснут, а что еще хуже, разъедутся. Ввиду этого очень важно быть осведомленным в том, как сделать армопояс. О видах, назначении и способе установки армопояса и пойдет речь в этой статье.


Существует 4 вида армопояса:

  • ростверк;
  • цокольный;
  • межэтажный;
  • под мауэрлат.


Перед началом работ следует подготовить инструменты/материалы:

  1. Арматура.
  2. Цемент.
  3. Песок.
  4. Щебень.
  5. Проволока для перевязки арматуры.
  6. Доски.
  7. Саморезы.
  8. Кирпич.
  9. Лопата.
  10. Фомка/ломик.

Чтобы все выполненные вами работы были сделаны качественно, предлагаем вам ознакомиться с техникой изготовления армосетки/каркаса и опалубки.


Чтобы армопояс был качественным, а соответственно дом надежным, нужно знать, как правильно сделать армосетку/каркас. Соединение прутьев арматуры между собой осуществляется вязальной проволокой, а не сварочным швом. Это обусловлено тем, что при сварке место возле изготавливаемого шва перегревается, что приводит к ослаблению прочности арматуры. Но без сварочных швов при изготовлении сетки не обойтись. Середина и концы каркаса свариваются, остальные же соединительные узлы связываются.


Прутья скрепляются для фиксации арматуры в необходимом положении при заливке бетоном. Для этих целей используется тонкая проволока, от нее прочность сетки/каркаса не зависит.

Для изготовления армопояса используются только ребристые прутья. Бетон цепляется за ребра, что содействует увеличению несущих способностей конструкции. Такой пояс может работать на растяжение.

Чтобы сделать каркас возьмите 2 жилы толщиной 12 мм и длиной 6 м, при этом для поперечной арматуры вам будет достаточно прутьев толщиной 10 мм. По центру и краям поперечную арматуру следует приварить. Остальные же прутья просто вяжутся. После изготовления двух сеток, подвесьте их так, чтобы образовался зазор. Сварите их с краев и по центру. Таким образом, у вас получится каркас. Для изготовления пояса, каркасы сваривать нет надобности. Их укладывают внахлест на 0,2–0,3 м.

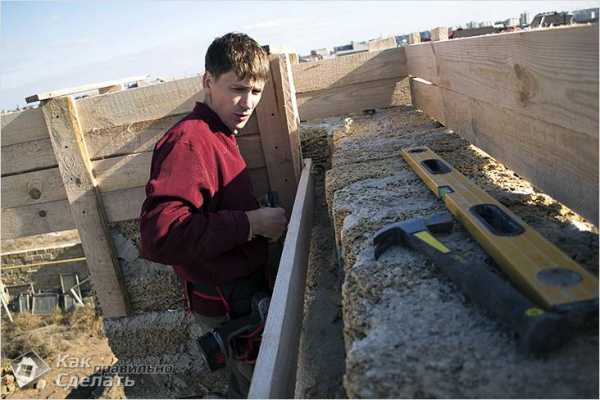

Установка и закрепление опалубки осуществляется несколькими методами. Чтобы установить деревянные щиты, необходимо пропустить через них анкера, монтировать на них заглушки при помощи электросварки. Цель этих действий – зафиксировать опалубку таким образом, чтобы под весом бетона она не выдавливалась.

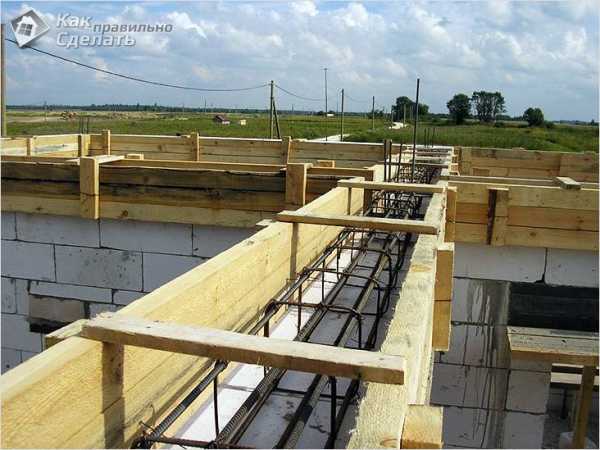

Для закрепления опалубки при заливке межэтажного армопояса чаще используется более простой способ. На нижней части щита следует закрепить шуруп диаметром 6 мм, длиной 10 см. Расстояние между ними – 0,7 м. Итак, приложите деревянный щит к стене, высверлите сквозь него отверстие, вставьте в него грибок и забейте шуруп.

Отверстие в щите должно быть диаметром чуть больше 6 мм. Это нужно для того, чтобы беспрепятственно установить грибок.

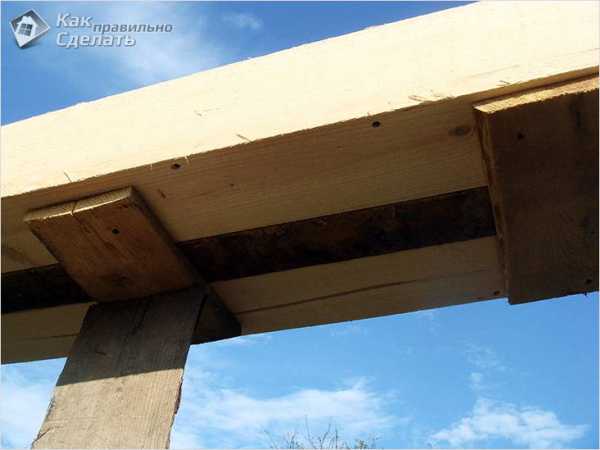

Верхнюю часть опалубки также закрепляют быстрым монтажом. Но в этом случае следует вкрутить саморез, а не шуруп. Итак, проделайте отверстие в кирпиче лицевой кладки. Затем вбейте в него арматуру. Если кирпич полнотелый, то дело обстоит проще – просто вбейте гвоздь/арматуру в вертикальный шов. Саморез и арматуру стяните вязальной проволокой. Расстояние между элементами крепежа – 1–1,2 м. Такое крепление способно противостоять предстоящим ему нагрузкам.

После того как армопояс затвердеет, снять опалубку можно при помощи ломика/гвоздодера. В теплый сезон бетон схватывается за сутки. В этом случае демонтаж опалубки можно осуществлять на следующий день. В холодный сезон эту процедуру проводят спустя несколько дней.


Первоначально следует определить глубину заложения фундамента . Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вырыть траншею по периметру будущего дома. Сделать это можно вручную, что долго и утомительно или при помощи экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.

После спецтехники следует выровнять дно и стенки траншеи до твердого грунта. Поверхность должна быть максимально твердой и ровной.

Теперь нужно сформировать песчаную подушку, высота которой должна равняться 50–100 мм. При необходимости засыпки песка больше, чем на 100 мм, его нужно смешать со щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выравнивания дна – заливка бетоном.


После засыпки песчаной подушки, ее необходимо утрамбовать. Чтобы справиться с задачей быстрее, полейте песок водой.

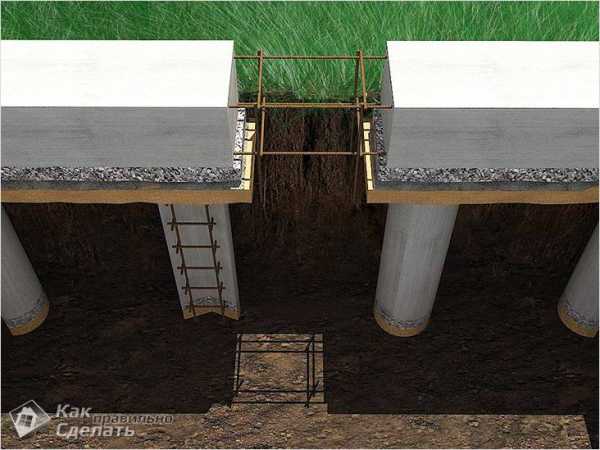

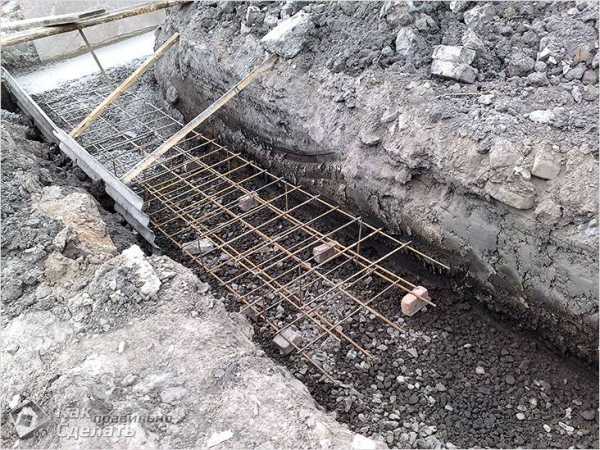

Затем следует уложить арматуру. В процессе строительства в нормальных условиях нужно использовать арматуру из 4–5 жил, диаметр каждого прута должен составлять 10–12 мм. Важно, чтобы при заливке ростверка для фундамента арматура не касалась основания. Она должна быть утоплена в бетоне. Таким образом, металл будет защищен от коррозии. Чтобы этого достичь арматурную сетку следует приподнять над песчаной подушкой, уложив под нее половинки кирпича.


Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует сделать более прочным. Для этого вместо арматурной сетки следует использовать арматурный каркас. Он представляет себе 2 сетки, состоящие из 4 жил диаметром по 12 мм. Их следует укладывать снизу и сверху армопояса. В качестве основания вместо песчаной подушки используется граншлак. Его преимущество перед песком в том, что со временем граншлак превращается в бетон.

Для изготовления сетки используется вязальная проволока, а не сварочный шов.

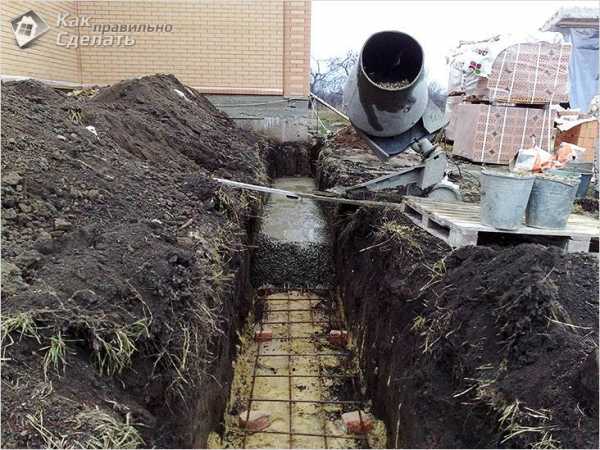

Для ростверка следует использовать бетон М200. Чтобы высота заливки соответствовала заданной величине, установите в траншее маячок – металлический колышек равный высоте ростверка по длине. Он будет служить вам ориентиром.


Перед возведением стен на фундамент следует залить цокольный армопояс. Его необходимо залить по периметру постройки вдоль внешних стен, но нельзя этого делать вдоль внутренних несущих стен. Цокольный армопояс служит в качестве дополнительного укрепления конструкции. Если вы качественно залили ростверк, то цокольный пояс можно сделать менее прочным. Высота армопояса – 20–40 см, используется бетон М200 и выше. Толщина двухжильных арматурных прутьев – 10–12 мм. Укладка арматуры осуществляется в один слой.

Если вам нужно усилить цокольный пояс, то используйте арматуру большей толщины или установите больше жил. Еще вариант – уложить армосетку в 2 слоя.


Толщина цокольной и внешней стены одинаковая. Она составляет от 510 до 610 мм. При осуществлении заливки цокольного армопояса можно обойтись и без опалубки, заменив ее кирпичной кладкой. Для этого необходимо сделать с двух сторон стены кладку в полкирпича. Образующуюся пустоту вы сможете залить бетоном, предварительно уложив в нее арматуру.

При отсутствии ростверка цокольный армопояс делать бесполезно. Некоторые умельцы, решив сэкономить на ростверке, усиливают цокольный пояс, используя при этом арматуру большего диаметра, что якобы улучшает несущую способность дома. На самом деле – такое решение неразумно.

Ростверк – это основа дома, а цокольный пояс – дополнение или усиление несущих способностей армопояса для фундамента. Совместная работа ростверка и цокольного по
