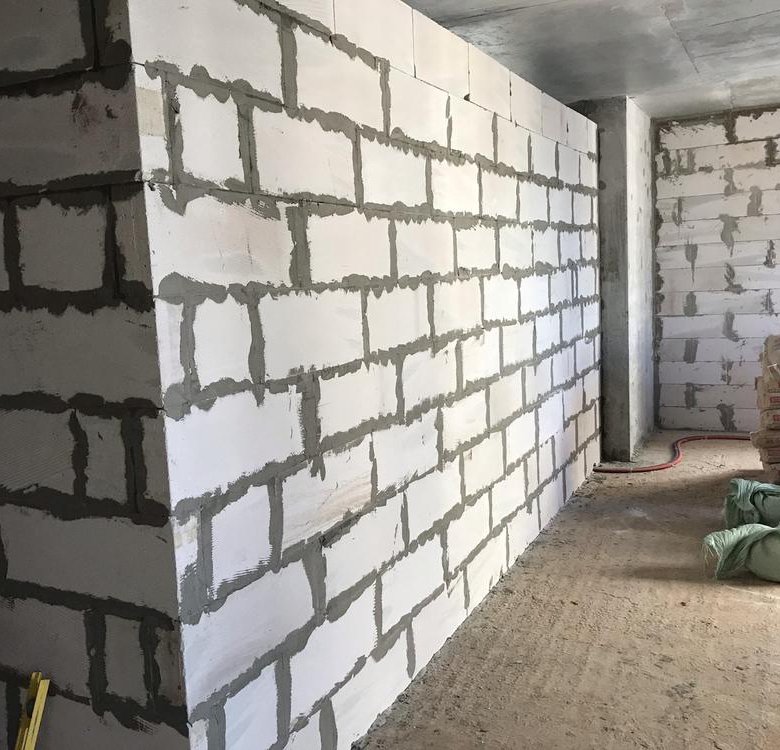

Стены из газосиликатных блоков — наружные, несущие, устройство, возведение, армирование
Газосиликатные блоки – это универсальный строительный материал. Их производят из молотого кварцевого песка, воды, известково-цементной смеси, содержащей негашеную известь, и алюминиевого порошка, выступающего в качестве газообразующей добавки. Готовые блоки имеют равномерную пористую структуру, их плотность зависит от соотношения составных компонентов.
Сфера их применения зависит от плотности. Газосиликатные блоки наименьшей плотности (350 кг/м3) используются для теплоизоляции. Для возведения наружных стен одноэтажных зданий – жилых помещений или хозяйственных построек, внутренних перегородок – достаточная плотность 400 кг/м3.
Несущие стены домов высотой до трех этажей возводят из блоков плотностью 500 кг/м3. Наибольшей прочностью обладает материал с удельным весом 700 кг/м3. Этого достаточно для строительства многоэтажных жилых и производственных помещений.
Основные преимущества этого строительного материала:
- небольшой вес;
- высокая степень прочности;
- тепло- и шумоизолирующие свойства, паропроницаемость и морозостойкость;
- крупный размер, точность форм и простота обработки существенно ускоряет процесс постройки, позволяет минимизировать толщину швов и снижает стоимость работ.
Первое правило при устройстве стен из газосиликатных блоков упоминается во всех источниках: работы по укладке не проводятся в сырую дождливую погоду. Этот строительный материал очень гигроскопичен, и впитавшаяся влага при перепаде температур может привести к деформации кладки.
Укладка производится на монолитный ленточный фундамент на песчаной подушке глубиной 1,8 м или столбчатый фундамент с обвязкой монолитным железобетонным поясом. На фундамент укладывают слой гидроизоляции из рубероида, битумного полиматериала или раствора на основе сухих смесей. Это необходимо, для защиты нижнего ряда от поступающей в цоколь влаги.
Начинают кладку с выставления угловых (маячных) элементов, выравнивая их по горизонтали и вертикали. Еще раз замеряются диагонали будущей постройки, они должны быть одинаковыми. Между угловыми элементами натягивается шнур-уровень, по которому будут укладываться рядовые газоблоки. Если стена длинная, то можно в центре положить еще один блок, чтобы шнур не провисал.
Для кладки используется цементно-песчаный раствор (в соотношении 3:1) или сухие клеевые смеси. Перед укладкой грани блоков смачивают водой, во избежание быстрого высыхания нанесенного раствора. Клеевой раствор равномерно наносится на горизонтальную и вертикальную поверхность зубчатой кельмой или шпателем слоем 1-3 мм. Нужно следить, чтобы клеевой смесью была покрыта вся горизонтальная поверхность без зазоров. Первый ряд является своеобразным фундаментом будущей стены, и к его качеству следует отнестись с особой тщательностью. Его укладывают на цементно-песчаный раствор. Между угловыми газоблоками укладываются горизонтальные.
Перед укладкой последующих рядов еще раз проверяется горизонтальный и вертикальный уровень с помощью шнура, отвеса, уголка. Блоки второго и последующих рядов начинают укладывать от угла со смещением относительно нижнего элемента. Минимальная ширина смещения – 8 см (0,4 от высоты блока).
Наружные стены из газосиликатных блоков
В соответствии со строительными нормами минимальная толщина однородной наружной стены из газосиликатных блоков должна быть не менее 37,5 см при условии кладки с применением клеевых смесей и толщиной шва не более 5 мм. Для утепления применяется облицовка кирпичом или сайдингом. Если планируется оштукатуривание фасада, отделка плиткой или искусственным камнем, то ширина кладки из газобетона увеличивается до 50 см.
Несущие стены из газосиликатных блоков
Возведение несущих стен из газосиликатных блоков также начинается с угловых элементов. Внутренняя стена соединяется с внешней с помощью перевязочной кладки.
Блоки для их устройства используются той же марки, что и для наружных, так как они должны будут выдерживать нагрузку от перекрытия.
Для внутренних перегородок, не выполняющих несущую функцию, подойдут блоки толщиной от 100 до 200 мм. Они соединяются с внешней стеной с помощью гибких связей или анкеров.
Армирование стен из газосиликатных блоков
Постройка из газосиликата постоянно подвергается деформирующим нагрузкам, которые возникают при осаждении почвы, перепадах температуры, неравномерности усадки. Это может привести к возникновению мелких трещин, ухудшающих внешний вид. Армирование стен из газосиликатных блоков воспринимает напряжение, возникающее при деформации, и предохраняет стены от растрескивания. Армирование не влияет на несущую способность кладки.
При возведении стен из газосиликатных блоков целесообразно проводить армирование каждые 3 ряда металлической сеткой малого сечения, а также зоны под оконными проемами, опоры перемычек и конструктивные элементы, подвергающиеся повышенной нагрузке.
При высоте этажей здания до 3 метров осуществляется связь между поперечными и продольными стенами:
- во внешних углах газобетон перевязывается сваренными из арматуры Г-образными элементами длиной не менее 30 см;
- в местах примыкания внутренних перегородок – арматурной сеткой толщиной 3-4 мм или Т-образными анкерами из полосовой стали толщиной 3-4 мм;
- в оконных и дверных проемах (сверху и снизу) газосиликат армируется с помощью 8-10 мм арматуры. По 2 прута длиной 50 см в каждую сторону.
Перед укладкой плит перекрытия на наружных стенах из газосиликатных блоков делается специальный армопояс, равномерно распределяющий нагрузку. Для этого можно положить два ряда керамического полнотелого кирпича или уложить специальные U-образные блоки, армировать их и залить бетонным раствором.
Многие из выполненных нами объектов построены именно из газосиликата, мы достаточно часто строим дома из газобетона. Наша компания «Проект» оказывает строительные услуги в Москве и Подмосковье.
Опытные специалисты выполнят работы на самом высоком профессиональном уровне.

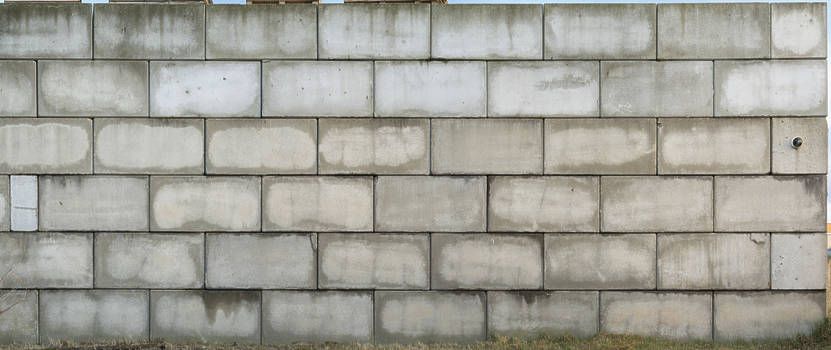

Как построить стену из бетонных блоков
Подготовка строительной площадки
1. Все рабочие зоны должны быть около 4 м в ширину, располагаться рядом со стеной, они должны быть выровнены и очищены.
2. Рабочие зоны должны содержаться в чистоте, чтобы не повредить или не загрязнить блоки, это также способствует соблюдению правил техники безопасности.
Подготовка строительства стены из бетонных блоков
1. Исходя из строительных чертежей, сделайте отметки на фундаменте, используя специальный карандаш каменщика или маркировочный карандаш, промерьте рулеткой все оконные и дверные пролеты и компенсационные швы. Проведите измерения между углами и дверными пролетами или компенсационными швами, рассчитайте количество бетонных блоков (390 мм + 10 мм = 400 мм), слегка отрегулируйте швы с заполнением строительным раствором, чтобы бетонные блоки ложились блок в блок.
Отметьте на фундаменте бетонные блоки и шов с заполнением строительным раствором. При наличии промежуточных строительных колонн и кладки над окнами, на подготовительном этапе сделайте допуск на выравнивание вертикальных швов с заполнением строительным раствором в кладке над и под окнами.
Строительный раствор
Строительный раствор с хорошей удобоукладываемостью должен быть мягким, но с хорошей вязкостью; он должен хорошо ложиться и выдавливаться без размазывания или выпадения из шва.
1. Смешивать раствор нужно с чистой водой.
2. Бетономешалка должна быть чистой перед тем, как смешивать раствор.
3. Чтобы получить хорошую удобоукладываемость, равно как и иные желаемые свойства однородного строительного раствора, компоненты раствора должны быть хорошо перемешаны. После загрузки всех материалов в бетономешалку их необходимо перемешивать в течение 3-5 минут. При меньшем времени перемешивания раствор может стать неоднородным, иметь плохую удобоукладываемость, слабое влагозадержание и содержание воздуха ниже оптимального.
Длительное перемешивание повлияет на крепость раствора.
4. Свежий раствор должен приготавливаться по мере его использования, чтобы его удобоукладываемость оставалась одинаковой в течение всего дня. Раствор, который был размешан, но не использован в течение 20 минут, имеет тенденцию к высыханию и затвердеванию. Если нужно восстановить удобоукладываемость, раствор можно разбавить водой и заново перемешать. Цветные растворы разбавлять нельзя, поскольку добавление воды вызовет осветление цвета. Раствор должен отбраковываться по прошествии 2,5 часов с момента перемешивания. Излишки раствора, упавшие со стены, нельзя добавлять в свежий раствор, особенно при работе с цветными растворами.
5. Держите строительный раствор на сырой доске готовым для использования каменщиком. Размещение раствора в ведре вызовет быстрое оседание песка и воды, что приведет к потери его свойств.
Резка бетонных блоков вручную
A. Надпилите бетонный блок перед резкой.
B. Используйте молоток и зубило для колки камня.
Строительство стены из бетонных блоков
1. Начинайте строительство стены с углов и торцов стены. Постройте секции стены, отстоящие на 5 метров, по возможности начиная с угла, чтобы обеспечить точность.
2. Привлекайте опытных каменщиков для строительства углов и торцов стены.
3. Постоянно проверяйте высоту ряда, квадратность и уровень.
4. После того, как углы и торцы стены были построены, заполните промежутки блоками, ряд за рядом.
5. Используйте шнур между углами и торцом стены для поддержания уровня рядов бетонных блоков.
6. Используйте шаблон для кладочных работ, чтобы проверять высоту ряда.
7. Пустотные стены необходимо строить, используя доску, чтобы предотвратить падение строительного раствора внутрь полости; эта доска должна подниматься по мере выполнения работы. Раствор, упавший в полость и на доску, периодически отбрасывается путем поднимания доски из полости.
Это обычно делается в месте вставки анкеров для крепления облицовки пустотной стены.
Рисунок 5. Предохранительная доска в полости
Рисунок 6. Чистка полости
Тиснение швов, заполняемых строительным раствором, и отделка поверхности стены
1. Сверьтесь со строительными чертежами по поводу типа шва.
2. Удостоверьтесь в наличии у строителей необходимого инструмента для обработки швов.
3. После укладки секции стены излишки раствора удаляются при помощи мастерка. Проверьте степень застывания раствора в швах нажатием чистым пальцем. На пальце не должно остаться частиц раствора. В таком случае раствор готов для тиснения.
4. Вначале надо обрабатывать горизонтальные швы, затем — вертикальные.
5. Всегда обрабатывайте шов по направлению от угла.
Рисунок 11. Горизонтальный инструмент для тиснения
6. Вертикальные швы должны обрабатываться по направлению вверх.
Рисунок 12. Обработка вертикальных швов
7. Инструмент для тиснения должен быть шире шва и использоваться для ПОЛИРОВКИ раствора, а не для придания ему формы. Инструмент для тиснения следует смачивать.
8. После тиснения швов необходимо зачистить все заусенцы раствора заподлицо с поверхностью стены, с использованием чистого мастерка.
Рисунок 13. Удаление заусенцев раствора
9. Во время строительства стены, если неожиданно пошел дождь, необходимо накрыть свежие участки стены во избежание вымывания дождевой водой свежего раствора из швов. Кроме того, имеется риск вымывания известняковых солей, которые являются частью реакции затвердевания цемента. Эти соли вызовут появление беловатых пятен на швах и поверхности стены.
10. Почистите стену мягкой щеткой
.
Если в конце строительства Вы видите, что блоки установлены плохо, строительство не может считаться завершенным. В большинстве случаев стену можно почистить и привести в приемлемое состояние.
Ниже приведена методика очистки, который Ваш заказчик может использовать для улучшения качества строительных работ.
Заявленный метод: ОЧИСТКА СТЕН БЕТОННОЙ КЛАДКИ
Весь персонал (включая мастеров и рабочих) должен носить соответствующую защитную одежду и пользоваться защитными приспособлениями, включая каски, предохранительные очки, комбинезоны и защитную обувь. Строители, работающие с пленочным средством для снятия цемента, должны надевать защитные очки, резиновые перчатки и фартуки. Зона работ должна всегда содержаться в чистоте. Все рабочие должны ознакомиться с Правилами ТБ на строительной площадке.
Инструменты
Зубило, молоток, 100-мм квадраты, вырезанные из блоков со сколотой поверхностью (с этих блоков раствор снимается вручную), мастерок, инструмент для тиснения, щетки с жесткой щетиной, мягкая щетка для применения пленочного средства для снятия цемента), устройство для мытья водой под высоким давлением, ведро.Стены должны очищаться посекционно; мастер должен отметить эти секции.
В каждой секции стена подвергается очистке и проверке на каждом квадратном метре, начиная с верха стены и продолжая слева направо до конца, затем переходя на уровень ниже (1 м).
Очистка секции стены по одному квадратному метру
1. Сухая стена должна шлифоваться вручную, с использованием 100-мм квадратов, вырезанные из блоков со сколотой поверхностью. Рабочие должны стереть пятна от раствора и пройтись по швам 100-мм квадратами. Необходимо использовать квадраты того же цвета, что и блоки, подвергающиеся шлифовке.
2. Большие отложения раствора могут быть сколоты при помощи инструмента со стальным наконечником; работайте осторожно, чтобы не повредить блоки или их поверхность.
3. После того, как секция стены была отшлифована, стену необходимо вымыть водой под высоким давлением от раствора и цементной пыли.
4. Проверьте стену, при необходимости удалите остатки раствора.
5. Нанесите мягкой щеткой пленочное средство для снятия цемента на все пятна от раствора.
Когда пленочное средство для снятия цемента вступит в реакцию с пятном, примените щетку с жесткой щетиной.
6. Перед тем, как пленочное средство для снятия цемента впитается в блоки, его необходимо смыть вымыть водой под высоким давлением.
7. Проверьте стену, при необходимости еще раз примените пленочное средство для снятия цемента и повторите пункты 5 и 6.
8. Устраните швы, заполненные раствором, которые загрязнены известью, глиной или кирпичной крошкой. Зубилом осторожно удалите раствор из шва, чтобы не повредить края блока. После этого сметите пыль щеткой.
9. Устраните швы, заполненные раствором, которые побиты, потресканы, не заполнены раствором. Зубилом осторожно удалите раствор из шва, чтобы не повредить края блока. После этого сметите пыль щеткой.
10. Устраните швы, заполненные раствором неправильного цвета. Зубилом осторожно удалите раствор из шва, чтобы не повредить края блока. После этого сметите пыль щеткой.
Замена шва, заполненного раствором
1.
Используя раствор необходимого цвета, перемешайте его до полусухого состояния, чтобы раствор можно было поместить в отколотые и вычищенные швы.
2. Используя инструмент для тиснения, втолкните раствор в шов.
3. Придайте форму и отполируйте раствор в швах при помощи инструмента для тиснения.
4. Незамедлительно очистите стену от остатков раствора.
Настенные комплекты EverBlock — Системы EverBlock
Мгновенно возводите стены и комнаты с помощью модульных стеновых систем EverBlock. Гибкие и многоразовые модульные стены, созданные из гигантских строительных блоков, идеально подходят для вашего дома, офиса или классной комнаты.
Простые стены
МагазинСтены с дверью
МагазинСтупенчатые стены
МагазинГ-образные стены
Т-образные стены
МагазинU-образные стены
МагазинСтенды для торговых выставок
МагазинКабины перегородки
МагазинВременные стены и перегородки
EverBlocks — это большие строительные блоки, которые можно использовать для создания временных стен и перегородок для мероприятий, выставок, классных комнат и других помещений, где необходимо разделить большую площадь на более мелкие участки.
Эти перегородки легко монтируются и демонтируются, что делает их удобным вариантом для создания временных перегородок.
Они доступны в различных цветах, что позволяет настроить внешний вид вашей временной стены или перегородки в соответствии со стилем и дизайном вашего помещения.
Настройте (или перенастройте) по мере необходимости
EverBlocks состоят из простых взаимосвязанных частей, которые можно легко собирать и разбирать, что делает их идеальными для повторного использования. Это означает, что дети (и взрослые!) могут использовать Everblocks для создания и восстановления мебели или конструкций снова и снова, используя свое творчество и воображение для создания новых дизайнов и конфигураций.
Эти модульные строительные блоки не только предоставляют бесконечные возможности для развлечений и обучения, но и не наносят вреда окружающей среде, поскольку сокращают количество отходов и потребность в постоянной покупке новых материалов.

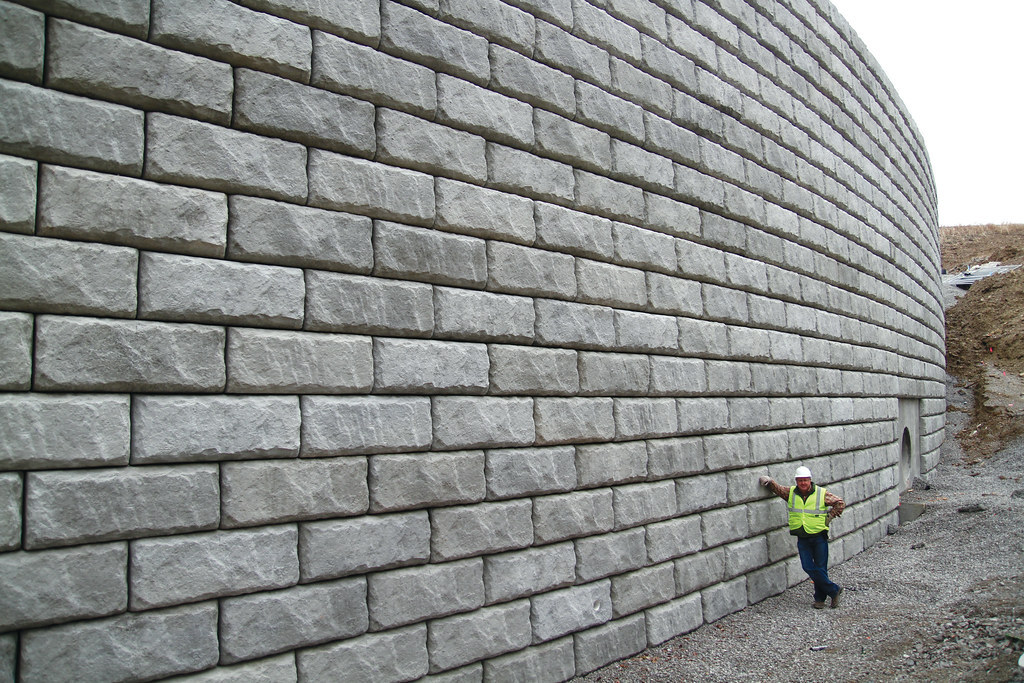

Рок | Интегрированные решения для стен
