Сколько керамзитобетонных блоков нужно на дом 8 на 8: Как рассчитать количество керамзитоблоков на дом

Содержание

Сколько керамзитоблока в 1 м2 кладки

Наиболее часто задаваемые вопросы при первом обращении

Полезная информация для пользователя

Как рассчитать необходимое количество керамзитобетонных стеновых блоков для постройки дома?

Специально для частных застройщиков мы разместили пример расчета количества блоков для постройки двухэтажного дома размером 10 на 10 метров (200м2) при высоте потолка 3м (упрощенный вариант).

1. Определение длины наружных стен: 10+10+10+10=40м

2. Определение площади наружных стен.

Для этого полученную длину наружных стен нужно умножить на высоту дома, т.е. 40х6=240м

3. Следует выбрать кладку стеновых блоков.

Для примера возьмем кладку стеновых блоков (390х188х190) в один ряд.

4. Для того, чтобы найти необходимое количество керамзитобетонных блоков, нужно площадь наружных стен умножить на количество блоков в 1м2 кладки. Для стеновых блоков размерами 400х200х200 (390х188х190) оно равно 12,5 блок. /м2, 240х12,5=3000 штук. Таким образом, для строительства выбранного нами способом дома, нам потребуется 3000 штук керамзитобетонных стеновых блоков. Следует заметить, что при расчете не учитывались оконные и дверные проемы. Однако даже такой подсчет позволяет определиться с необходимым количеством блоков, что в свою очередь поможет составить бюджет и смету строительства.

Какими основными достоинствами и свойствами обладают керамзитобетонные стеновые блоки?

Керамзитобетонные блоки изготовлены из керамзита (дутых гранул глины), песка и цемента, без применения каких-либо химических добавок или примесей. Блоки формируются полусухим способом в вибропрессах, в точных металлических формах (матрица). Эта процедура обеспечивает однородность массы и исключает возможность расслойки. Полученный полнотелый, композитный материал отличается малым весом, большой нагрузочной способностью, морозостойкостью, прекрасной сцепляемостью с штукатуркой, малой абсорбцией воды, малой капиллярностью, хорошими термическими свойствами. Стена из отштукатуренного блока хорошо изолирует звук и обладает высокой огнестойкостью.

Как выдерживают керамзитобетонные блоки низкие температуры и чем они отличаются по морозостойкости от других блоков?

Микропоры керамзита закрытые, вода в них не попадает, а крупные наружные поры между гранулами дренируют воду и никогда не заполняются полностью. Поэтому, даже при замораживании замоченного блока, образовавшийся лед имеет место для расширения и не разрушает структуры материала. В подтвержденных испытаниях морозостойкость керамзитобетонных блоков равна — 50 циклов (F50). Эта характеристика превышает характеристики большинства других блоков и позволяет керамзитобетонные блоки транспортировать или складировать без особых условий. Начатые строить стены дома можно консервировать на зиму, не опасаясь, что они начнут разрушаться.

Требуют ли керамзитобетонные стеновые блоки сертификации?

Согласно постановлений правительства РФ от 13.08. 97 г. №1013 и №72 от 10.02.2004 г., Госстандарта РФ от 08.10.2001 г., Госстандарта РФ №64 от 30.07.2002 г., Госстроя РФ №128 от 24.12.2001 г. в перечень продукции, требующей обязательной сертификации, не входят строительные бетонные блоки с различными наполнителями (шлак, керамзит, опил и т. п.), а также виброформовочное оборудование для их производства.

Информация по назначению керамзитобетонных блоков

Керамзитобетонные блоки — это компромиссное решение меду газобетоном (либо пенобетоном) и кирпичом. Блоки из керамзитобетона сочетаю в себе морозостойкость и прочность (положительные свойства присущие кирпичу) а также небольшой вес, крупные габариты и низкую теплопроводность (положительные свойства пористых блоков).

Керамзитобетон производится из следующих компонентов: цемент, песок, керамзитовый гравий (либо керамзитового песка) и вода. Конечные свойства керамзитобетонного блока зависят от пропорции применяемых сырьевых материалов и непосредственно характеристик сырья. Так же при производстве керамзитобетонных блоков применяют различные добавки, которые влияют на пластичность раствора и в последующем уменьшают вероятность появления трещин на блоке при физическом воздействии на него.

Блоки из керамзитобетона можно разделить по несущей способности:

конструкционные;
теплоизоляционные;
конструкционно-теплоизоляционные.

Так же по своей структуре керамзитобетонные блоки можно разделить на:

Более подробную информацию о керамзитобетонных блоках, их свойствах и особенности строительства вы можете узнать в этой статье.

Какой запас нужно добавлять?

застройщик должен просчитать производственные и транспортные потери камня
Согласно практическим данным потери стенового камня при транспортировке зависят от прочности изделия, для керамзитобетона допускается бой 5 %.

Кроме того, нужно прибавить не менее 10% запаса на подгонку камня под габариты стены, итого минимальный запас материала должен приниматься не менее 15 %.

Такие расчеты допускается при простейших прямоугольных формах стен, а если конструкция коттеджа будет иметь различные архитектурные узлы, то точные расчеты можно будет выполнить только с помощью программного комплекса. Подсчитать объемы карнизов, выступов, колонн и других деталей вручную довольно сложно.

Исходные данные

Исходные данные для расчёта керамзитобетонных блоков в онлайн калькуляторе и их описание:

Необходимо указать ширину, длину и высоту строения по внешней стороне. В случае если высота стен разная необходимо ввести среднее значение. Пример: если 2 стены высотой 7 метров, а две другие 5, то (7+7+5+5)/4=6;
Выбрать размеры керамзитобетонных блоков для строительства из предложенного списка или ввести свои размеры. При выборе керамзитобетонных блоков из списка параметр «Вес блока» вставляется автоматически. При вводе своих размеров и необходимости расчета параметра «Нагрузка на фундамент от стен» нужно ввести вес керамзитобетонных блока;
Необходимо выбрать толщину стены из предложенных вариантов (без облицовочных и отделочных материалов). Толщина стены влияет на несущую способность, которая должна обеспечить строение необходимой устойчивостью, а также выдерживать вес перекрытий и кровли, с учетом действующих на них нагрузок. В зависимости от климатической зоны, в которой производится строительство, существуют стандарты для оптимальной толщины стены, в зависимости от теплоизоляции;
Толщина раствора кладки выбирается в зависимость от геометрии блока и вида кладки. Наиболее распространена толщина раствора в 10 мм. Толщина швов должна быть одинакова. Швы должны полностью заполнятся раствором без образования пустот;
Кладочная сетка в кладке используется для увеличения прочности несущих конструкций. Армирующая сетка, как правило кладется через каждые 5 рядов кладки;
Для более точного расчета необходимо указать количество фронтов (фронтон это завершение фасада, которое ограничивается скатами крыши по бокам и карнизом у своего основания), дверей и окон, а также их размеры. В случае разных размеров введите их общую площадь в соответствующих графах (площади можно рассчитать в данном калькуляторе и сложить их).

Как рассчитать количество блоков на дом с помощью калькулятора?

Калькулятор строительных блоков – универсальный инструмент, который позволяет узнать какое количество стеновых материалов необходимо для строительства дома, гаража, бани или любой другой постройки. Калькулятор определяет значения с минимальной погрешностью, что делает возможным составление сметы и бронирование транспорта для последующей доставки на объект. При заполнении полей калькулятора будьте внимательны и следите за единицами измерения – любые ошибки в расчетах могут привести к непредвиденным расходам в будущем.

Параметры блока

Тип блока ( только для кирпича ). Выберите тип кирпича (керамический/силикатный), а также его исполнение (пустотелый/полнотелый).
Размер блоков. Выберите типоразмер изделий или введите собственные размеры блока.
Плотность блока. Выберите плотность блока по ГОСТ.
Цена за один блок. Введите стоимость одного блока. При необходимости рассчитайте ее самостоятельно, если указана цена за куб.
Запас на бой. Укажите количество материалов в процентах, которое необходимо оставить в запас. Рекомендуется указывать не более 5%.

Данный калькулятор позволяет также рассчитать стены из керамических и силикатных блоков, поскольку их плотность идентична – укажите необходимый размер блока и выберите соответствующую плотность.

Характеристики стен

Длина. Введите общую длину наружных/внутренних стен по внешнему периметру.
Высота стен. Укажите предполагаемую высоту стен от одного перекрытия до другого.
Вариант кладки. Выберите толщину стены (вариант укладки).
Раствор в кладке. Выберите предполагаемый кладочный раствор (монтажная пена, клей или цементный раствор).
Кладочная сетка. Подтвердите наличие кладочной сетки (частота укладки, диаметр стержней) или выберите ее отсутствие.

Если вы хотите рассчитать количество блоков на гараж, для учета ворот и других проемов используйте поля «Двери» или «Окна».

Дополнительные элементы конструкции

При выборе дополнительных элементов конструкции можно исключить из расчета блоки, которые бы предположительно находились на месте этих объектов, тем самым уменьшая общее количество материалов. Конструкции можно указать, как в единственном, так и во множественном числе, причем для каждого элемента доступы индивидуальные параметры.

Окна. Укажите высоту, ширину, количество.
Двери. Укажите высоту, ширину, количество.
Перемычки. Укажите толщину, длину, количество.
Армопояс. Укажите толщину, количество.

Расчет блоков на фронтоны

Для расчета блоков на фронтон дома, требуется выбрать подходящий тип конструкции среди предложенных (треугольный, трапециевидный и пятиугольный). Можно добавлять дополнительные элементы, как и указывать индивидуальные параметры каждого в отдельности. Если вас интересуют только фронтоны, заполните основные поля калькулятора случайными значениями.

Результат расчета будет содержать следующие переменные:

объем конструкции, м 3 ;
площадь поверхности фронтона, м 2 .
количество блоков, шт.
объем блоков, м 3 .

Результат расчета

Описание результатов расчета керамзитобетонных блоков в онлайн калькуляторе:

Периметр ограждающих конструкций – сумма длин всех ограждающих конструкций, единицы измерения – метры;
Площадь стен – площадь внешних сторон ограждающих конструкций, без учета фронтонов/дверей/окон, единицы измерения – метры квадратные;
Общая площадь фронтонов – это площадь кладки на фронтонах, которая суммируется с площадью кладки на стены;
Общая площадь окон – это площадь всех окон, которая вычитается из площади стен, единицы измерения – метры квадратные;
Общая площадь дверей – это общая площадь дверей, которая вычитается из площади стен, единицы измерения – метры квадратные;
Общая площадь стен площадь внешних сторон ограждающих конструкций, с учетом фронтонов, дверей и окон, единицы измерения – метры квадратные;
Общее количество блоков – количество блоков, необходимое для возведения строения по указанным параметрам, единицы измерения – штуки;
Общий вес блоков – вес всех блоков, необходимого для возведения строения по указанным параметрам, единицы измерения – килограммы. Полезный параметр при расчете доставки;
Общий объем блоков – объем блоков, необходимого для строительства, единицы измерения метры кубические. Полезный параметр при расчете доставки;
Общее количество раствора – общее количество раствора, необходимое для возведения строения по указанным параметрам, единицы измерения – метры кубические;
Общий вес раствора – ориентировочный вес раствора, необходимого для кладки по указанным параметрам. Вес может отличатся, в зависимости от объемного веса компонентов и их соотношения в растворе, единицы измерения – килограммы;
Общий вес – это ориентировочный вес готовых стен с учетом блоков, раствора и кладочной сетки, единицы измерения – килограммы;
Толщина стены – толщина готовой стены с учетом швов, единицы измерения – миллиметры;
Количество рядов с учетом швов –количество рядов приведено без учёта фронтонов, зависит от габаритных размеров выбранного блока и толщины раствора в кладке, единицы измерения – штуки;
Количество кладочной сетки – общее количество кладочной сетки, применяемой для укрепления возводимой конструкции, единицы измерения метры;
Оптимальная высота стен – высота стен, без учёта фронтонов, которая получается при кладке из блоков, выбранного размера и толщины раствора в кладке, единицы измерения – метры;
Нагрузка на фундамент от стен – данный параметр необходим для выбора фундамента. Приведен без учёта веса перекрытий и крыши.

Типоразмеры

Выпускаются искусственные камни стандартных размеров.

Назначение

Параметры (ДхШхВ)
мм

Коробка

390х 190х188
288х288х138

288х138х138

290х190х188

190х190х188

90х190х188

Строительство перегородок

590х90х188
390х90х188

390х120х188

190х90х188

Общая площадь стен

Длину 1 стены (15 м) умножаем на 2 (пара стен) и на 6 ( на каждом из двух этажей высота потолков по 3 м). (15м*2)*(3м*2)=180 м2 -площадь пары 15-метровых стен.

Тогда площадь 30-метровых стен будет 360 кв. м. Если сложить эти числа, получим общую площадь двухэтажного здания : 180 360=540 м2.

Вернуться к оглавлению

Технология строительства из керамзитобетонных блоков

Главная Технология строительства Несущие стены и перегородки Технология строительства из керамзитобетонных блоков

Керамзитобетонные блоки – это стеновые блоки, главным заполнителем в которых выступает обожженная глина – керамзит. Производят их на основе цементного раствора. Для этого задействуют вибропрессование и термообработку. Это экологически чистый стройматериал – пористый, выполненный из вспененной и обожженной глины, без примесей. Он является хорошей альтернативой кирпичу, при этом керамзитобетон в 2 раза легче. Из него легко возводить сооружения, а жить в таких домах комфортно в любой сезон. Все эти достоинства делают керамзитобетонные блоки востребованным стройматериалом.

Нормативы, на которые ориентируются при возведении частных домов

ГОСТ 31359-2007 «Бетоны ячеистые автоклавного твердения»;

ГОСТ 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений»;
ГОСТ 10884-94 «Сталь арматурная термомеханически упрочненная для железобетонных конструкций»;
СП 22.13330.2011 «Основания зданий и сооружений».

Преимущества керамзитоблоков:

Безопасность – основу этого материала составляют гранулы обожженной глины. Поэтому он является экологически чистым.
Теплоизоляционные свойства – даже без отделки керамзитобетон способствует эффекту «термоса». Это помогает снизить расходы на дополнительное утепление.
Быстрый монтаж – блоки являются крупноформатными, но при этом мало весят. Кладка стен поэтому не требует много времени, не нужно также создавать мощный фундамент.

Хорошая шумоизоляция – в зданиях, расположенных рядом с оживленными трассами, очень тихо. Не надо использовать дополнительные средства для снижения шума.
Высокая степень адгезии – на поверхности керамзитобетона прекрасно держатся штукатурные смеси. Можно также выполнять другую отделку.
Лояльные расценки – по сравнению с иными стройматериалами. Итоговая стоимость возведения из керамзитоблоков обычно ниже, чем из классического сырья.
Стойкость к возгоранию – огнестойкость материала давно зарекомендовала себя с лучшей стороны. Он относится к классу негорючих веществ, не подвержен даже тлению.

Возведенные из керамзитобетонных блоков стены не привлекают короедов и грызунов. А к облицовке можно приступать сразу после завершения кладки – не нужно ждать усадки, поскольку она минимальная.

Однако керамзитобетон не лишен недостатков. Многие утверждают, что стройматериал выглядит непрезентабельно, из-за чего приходится задействовать дополнительные способы отделки – укладывать плитку, устанавливать сайдинг или использовать штукатурку.

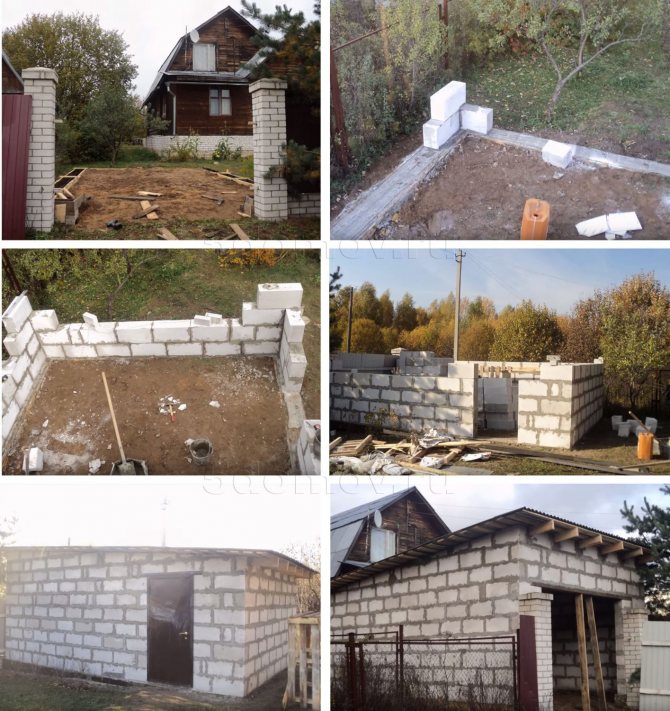

Особенности монтажа из керамзитоблоков

Работать с керамзитобетонными блоками несложно. И если речь идет о возведении небольшого частного дома, можно справиться собственными силами. Весь процесс делится на 3 этапа:

Проектирование, выполнение расчетов. На этой стадии составляют план будущего жилья – принимают во внимание размеры, метраж, количество этажей, число жилых комнат и подсобных помещений, как будут проложены коммуникации.
Возведение фундамента. Еще до начала земляных работ определяют, как будет устроен водопровод. При наличии центральной канализации траншеи под фундамент, водопровод и канализацию копают одновременно. Трубы прокладывают до заливки основания.
Возведение стен, перегородок, обустройство крыши. Начинать кладку рекомендуют от угла – сначала укладывают первый ряд и проверяют его по уровню. После установки кровли переходят к утеплению и отделке.

Правила проведения работ

Положительный результат можно получить только при правильном подсчете расходного сырья. Важно соблюдать также правила и технологию строительства из керамзитобетона.

Важно! Кладку керамзитоблоков рекомендовано осуществлять при температуре воздуха выше +5°C.

После усадки фундамента обязательно требуется его проверка на ровность.
Первый ряд кладки делают по натянутой шнуровке.
После уложенных 3 или 4 рядов делают армопояс для стены – из Ж/Б блоков или кирпича.

Важно! Этот этап обязательно подвергается проверке со стороны технадзора. В компании «Кирбет» за качеством работ следит независимый контроль.

У нас можно также разработать проект будущего дома. Кроме того, мы возводим жилье под ключ. Подготавливаем проекты, приобретаем материалы, привозим экспертов на объект и обустраиваем придомовую территорию по завершении работ.

Затрудняетесь с выбором?

Чтобы задать дополнительные вопросы, достаточно оставить онлайн заявку на нашем сайте или позвонить нашим менеджерам по телефону 8 (800) 551-56-90

Оставить заявку

Классы огнестойкости

Бетонная кладка является предпочтительным материалом для возведения огнестойких стен. Это многофункциональная система в одном корпусе:

Негорючая, устойчивая к возгоранию
Прочная конструкция, исключительная сейсмостойкость

Не выделяет токсичных газов при нагревании
Долговечная, долговечная, с низкими затратами в течение жизненного цикла

Показатели огнестойкости стен из бетонной кладки различной толщины основаны на 2019 г.Таблица CBC 721.1(2), Номинальные периоды огнестойкости для различных стен и перегородок, номера позиций с 3-1. 1 по 3-1.4:

3-1.1 Расширенный шлак или пемза
3-1.2 Керамзит, сланец или сланец
3-1.3 Известняк, огарки или шлак воздушного охлаждения
3-1,4 Известняковый или кремнистый гравий

		Частичная заливка			Массивный залитый ¹
CMU ASTM C90 Вес. Классификация		СЗ	МВт	ДВ	СЗ	МВт	ДВ
Номинальная ширина	4			1 Час	1 Час	1 Час	1 Час
	6	1 Час	1 Час	1 Час	3 Часы	3 Часы	3–4 Часы ²
	8	1 Час	1 Час	2 Часы	4 Часы	4 Часы	4 Часы
	10	2 Часы	2 Часы	2 Часы	4 Часы	4 Часы	4 Часы
	12	2 Часы	2 Часы	2–3 Часы ²	4 Часы	4 Часы	4 Часы
¹ CMU шириной 4 дюйма представляют собой монолитные блоки вместо монолитных. ² Может зависеть от места производства или указанного продукта. Проконсультируйтесь с вашим представителем для получения дополнительной информации.

Эквивалентная толщина определена в разделе 722.3.1 CBC 2019 года.

Для частично залитых цементным раствором стен из бетонной кладки с использованием цементного камня толщиной 8 дюймов, рассчитанного на 2 часа, класс огнестойкости может быть увеличен до 4 часов, если незалитые сердцевины заполнены любым из следующих материалов:

Насыпная изоляция из перлита, обработанного силиконом, в соответствии со стандартом ASTM C 549.
Насыпная вермикулитовая изоляция, соответствующая ASTM C 516.
Легкий заполнитель из керамзита, сланца или сланца, соответствующий ASTM C 331.
Шлаковый песок с максимальным размером частиц 3/8 дюйма, соответствующий ASTM C 33.

Расчетная эквивалентная толщина бетонной каменной стены может включать толщину нанесенной штукатурки и рейки, гипсовых стеновых плит или гипсовой штукатурки.

Класс огнестойкости стен с CMU с использованием смешанных заполнителей определяется в соответствии с разделом 722.3.1 CBC 2019 г. и ACI 216.1/TMS 0216 [на котором основан раздел 722.3.1].

Загрузите Справочные материалы по огнестойким каменным кладкам. В документе выделены разделы норм, относящиеся к кирпичной кладке и огнестойкости.

Angelus Block Co., Inc. предоставляет эту информацию в качестве образовательной помощи для понимания преимуществ строительства из бетонной кладки и нашей продукции. Пользователь несет ответственность за получение инженерных или других консультационных услуг от лицензированных специалистов в качестве основы для включения в любой проект любой информации, деталей или продуктов, предлагаемых здесь.

Cavity Wall: Brick Veneer/Reinforced Concrete Block

Find a ContractorAlabamaAlaskaAmerican SamoaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFloridaGeorgiaGuamHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaPuerto RicoRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirgin IslandsVirginiaWashingtonWest VirginiaWisconsinWyoming AlbertaBritish ColumbiaManitobaNew BrunswickNewfoundlandNorthwest TerritoriesNova ScotiaOntarioPrince Edward IslandQuebecSaskatchewanYukon MexicoBermudaNorthern Mariana IslandsNew South WalesQueenslandSouth AustraliaTasmaniaVictoriaWestern AustraliaChinaHeilongjiangFinlandFind a Product3D ModelingAbrasivesAddress StonesAdhesivesAdmixturesAggregate BinsAggregatesAir БарьерыВоздушные компрессорыНасосы для отбора проб воздухаЯкоря и TiesAngle Iron CoverAnti-Graffiti CoatingAntique/Discontinued BrickAutoclaved ConcreteBatch ControlsBatch PlantsBatchersBrickBuggiesCarpenter PencilsCarts, Brick & BlockCarved Limestone SignsCast StoneCaulkingCell VentsCementChimney AccessoriesCleaners and PolishingCleaning EquipmentCleaning MasonryCoatingsColor PigmentsColored MortarCommercialConcrete BlockConcrete ColoringConcrete Countertop ProductsConcrete EquipmentConcrete Product MachinesConcrete Pumps, Trailer MountedConsultantsContinuous MixersConveyorsCoring Bits, DrillsCorner PolesCranesCuringDamp ProofingDrainage Materials, PrefabricatedDrills & AccessoriesDust Вытяжные системыОбразовательные (K-12)Образовательные (университетские)Блокаторы высоловДвигатели и аксессуарыГравировкаОборудование — новоеОборудование — АрендаОборудование — Б/уВосстановление оборудованияСметыПрограммное обеспечение для оценкиРаскопкиКрепежБлоки для забораКаминные аксессуарыКаминыПроблескАксессуары для вилочных погрузчиковФормыУкрашения для садаГенераторыСтеклоблокПравительствоГранит GrindersGrout BagsGrout, PreblendedHard Hat Pencil HolderHealthcareHeatersHeavy Duty Grout PumpsHeavy-Duty Hand PumpHistoric RestorationHoistsHoppersHydraulic Power UnitsIndiana LimestoneIndustrialInstitutionalInsulationInsurance ProductsJoint ReinforcementJoint SealantsJointersKeystonesLaddersLandscape Chips and MaterialsLandscapingLathLevelsLighting EquipmentLightweight BlockLime, HydratedLimestoneLimestone PlantersLine & HoldersLintelsLoadersMachine RefurbishingManufactured StoneMarbleMasonry Cement, Colored PremixedMasonry Heaters, PrefabricatedMasonry PanelsMasonry Support SystemMasonry Veneer JacksMast Climbers, Erection and DismantlingMast Подъемная рабочая платформаИнструменты для измерения/оценкиМелкая реставрацияСмесителиСмесительные насосыУправление влагойФормыРастворРастворные подставки для досокРастворные доскиУстройства для улавливания раствораСтупки для раствораПредварительные смеси для строительных растворов, готовые смесиРастворные ванны и ящикиРастворы, предварительно смешанные растворы для сыпучих материалов, предварительно смешанные портландцемент-известьПриродный каменьМатериалы для ремонта кромок брусчаткиБрусчатка Personnel LiftsPier CapsPlasteringPoured ConcretePrecastProduction MachineryPumpsQuantity SurveysRebarRefractoryReinforcementResidentialRestorationRetaining Wall SystemRoboticsRockfaced AshlarRod, BackerSafety ConsultingSafety EquipmentSafety FootwearSand Heating EquipmentSaw BladesSaws, Hand-Held PowerSaws, Masonry TableSaws, Wall-Mounted PowerScaffold PlankScaffold Plank StrappingScaffoldingScaffolding AccessoriesSeismic AnchorsSeismic Retrofitting SystemsShoring and AccessoriesShotcrete, PreblendedSiloSlateSled RunnersSolar BlockSplittersSprayersStainingStair TowersStamped ConcreteStone (Exterior)Stone ( Интерьер)Каменные инструментыСтруктурная глазурованная плиткаШтукатуркаОборудование и инструменты для геодезииТелескопические погрузчикиTerra CottaПлиткаПлитка Раствор и цементный растворПрограммное обеспечение для учета времениСумки для инструментовЯщики для инструментов и сундукиПрицепы и аксессуарыТренировочные мастеркиTuck PointingTumblersUsed Equipment BrokerВакуумыПаробарьеры, наносимые жидкостьюПароизоляция или барьеры против радона, листыВибраторыВодонепроницаемостьСтены esWheelbarrowsWindow/Door SurroundsWork BootsWorkwearFind a Training ProgramAlabamaAlaskaAmerican SamoaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFloridaGeorgiaGuamHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaPuerto RicoRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirgin IslandsVirginiaWashingtonWest VirginiaWisconsin

Подпишитесь на Masonry Messenger , чтобы получать важную техническую информацию по различным темам каменной кладки.

Нет, спасибо

Ресурсы

Открыть 3D-модель (получить SketchUp)
Загрузить чертеж в формате .jpg или .dwg
Распечатать эту настенную систему
Задать вопрос

Разработанная, чтобы выдержать испытание временем, эта полностью каменная стеновая система сочетает в себе конструкцию из бетонных блоков и кирпича для создания красивого, прочного и не требующего обслуживания фасада.

Преимущества

Прочный, красивый внешний вид кирпича поверх опорной системы из конструкционных бетонных блоков
Чрезвычайно прочная, долговечная стеновая система
Минимальное долгосрочное обслуживание
Большая гибкость дизайна – используйте различные цвета, узоры скрепления, размеры кирпича и текстуру поверхности, чтобы оживить свой дизайн
Бетонный блок выступает в качестве конструкции, с вертикальной и горизонтальной арматурой, залитой цементным раствором
Полая система по своей природе защищена от атмосферных воздействий – отлично подходит для влажной среды
Отличные изоляционные свойства и теплоемкость
Огнестойкость до 4 часов
Идеально подходит для шумных сред – естественно поглощает звук стены

Особые соображения

Меньшая стоимость жизненного цикла компенсирует более высокие первоначальные инвестиции
Для этой прочной стеновой системы может потребоваться более крупный фундамент

Определение и допущения

Резервный блок : Легкий серый бетонный блок (CMU), 8″ x 8″ x 16″ (ном. )

Армирование : #6 вертикальная арматура @ 32″ по центру. Арматура 9-го калибра/стеновые связи на расстоянии 16 дюймов (каждый второй ряд)

Шпон : Модульный глиняный кирпич 4 дюйма x 2-1/3 дюйма x 8 дюймов (ном.)

Полость : 3 дюйма воздух пространство

Изоляция : 2-дюймовый жесткий пенополистирол в дренажной полости

мигания : базовые мигание и плач

Связывание с виниром : Регулируемые галстуки с виноградными и глазными виниром

Варианты

При использовании каменной облицовки в зонах с высоким сейсмическим риском необходимо использовать анкерные стяжки для крепления к проволочной арматуре, встроенной в швы кладочного раствора в облицовке. Ознакомьтесь с вашими местными требованиями и сэкономьте деньги, используя обычные шпалы из шпона в районах с низким сейсмическим риском.
Многие районы на западе США имеют хорошие местные источники легкого заполнителя, и использование легких бетонных блоков (CMU) является нормой. В других частях страны более распространены блоки среднего и нормального веса.
Несущие каменные стены в зонах повышенной сейсмической опасности должны иметь дополнительные горизонтальные связующие балки для сопротивления сейсмическим нагрузкам. Проконсультируйтесь со своим инженером-строителем, чтобы определить, что требуется в вашем регионе.
Использование армированных связующих балок может заменить необходимость армирования швов в бетонных стенах. Поймите, что любая форма горизонтальной арматуры требуется во всех конструкциях из бетонной кладки, включая облицовку.

Пожарная рейтинг (часы)

Невыражаемая сборка : 4 часа

Полная зачитанная сборка : 4 часа

Пожарная стойкость
. Глиняный кирпич

Класс звукопропускания (дБ)

Без цементного раствора : 55,5

С цементным раствором 32 дюйма : 57,2

Полностью с цементным раствором0350: 61,9

Пожар, энергетический и звуковой калькулятор

STC = (вес стены) ^0,223 X21,5

Вес стены (LB/SQ.

FT. FT.) 9028
9034 9034 . /кв. FT
Grouted 32 «: 81 фунт/кв. FT
Полностью зачищенные : 114 фунтов/кв. Ft
Энергетическая оценка
R-Value : 11.71. Использование 2″ Нот-нот-стиль. ниже)
Расчет :
Outside Air =0.17
Brick =0.44
Air Gap =0.97
2 inch Polystyrene =8.00
8 inch CMU 105 pcf, grouted at 32″ o.c. =1.45
Interior Air =0.68
Total = 11,71
R-Value : 13,71 Использование 2 «Эквердированная полистирол Изоляция (см. Примечание ниже)
Расчет :
:
:
.
= 0,44
Воздушный зазор = 0,97
2 дюйма полистирола = 10,00
8 -дюймовый CMU 105 PCF, GROTED 32 «. =1.45
Interior Air =0.68
Total =13.71
R-Value Calculations and Wall Sections
Thermal Mass Преимущества кирпичных стен
Примечание: Тип жесткой изоляции, которую вы устанавливаете, влияет на изоляционную способность стены (значение R). Изоляция из полиизоцианурата дает вам 8,0 R на дюйм (12,0 R для 1,5 дюйма или R16 для 2 дюймов). Изоляция из пенополистирола стоит 4,0 Р за дюйм (6,0 Р за 1,5 дюйма или 8 Р за 2 дюйма). Экструдированный полистирол дает 5,0 R за дюйм (7,5 R за 1,5 дюйма или 10 R за 2 дюйма). Используйте либо более толстую изоляцию, либо более дорогой полиизоцианурат, чтобы достичь более высокого энергетического рейтинга.
Экологичность/рейтинг LEED
Энергоэффективность, тепловой комфорт и анализ энергопотребления – до 10 баллов
Инновации и дизайн – 1 балл
Переработанные материалы – 2 балла
Региональные материалы (где применимо) 2 балла Бетонная кладка и программа LEED
Экологически чистая бетонная кладка — обеспечение здорового будущего по блокам за раз
Экологичность/зеленое проектирование зданий
Советы по проектированию
Поместите изоляцию из жесткой плиты в дренажную полость, чтобы максимально увеличить полезное внутреннее пространство и воспользоваться огромной тепловой массой, обеспечиваемой системой резервирования каменной кладки.
В нашем образце используется 2-дюймовая изоляция полости, но многие разработчики предпочитают использовать 1-дюймовую изоляцию. Причина? Если вы используете 1,5-дюймовую изоляцию в сочетании с 1-дюймовым воздушным зазором (требуется по нормам), вся стена может поместиться на стандартном фундаменте шириной 14 дюймов, если вы установите кирпич на скромную высоту 1/8 дюйма над краем фундамента.
Вы можете улучшить R-коэффициент этой стены, заменив 3-дюймовый полиизоцианурат с фольгой на 2-дюймовую изоляцию из пенополистирола в полости. Это повышает R-значение стены с 11,7 до 21,5. Важно отметить, что эта жесткая изоляция является непрерывной. Он пронизан только тонкими проволочными стяжками 9-го калибра для закрепления шпона.
Кирпичная облицовка со временем расширяется, тогда как бетонные блоки сжимаются. Не забудьте детализировать компенсационные швы в кирпичной облицовке и контрольные швы в подкладке из бетонных блоков.
Полочные уголки могут не потребоваться для поддержки шпона на каждой линии пола.
