Рубанок для газобетона своими руками: конструкция и этапы изготовления

Содержание

  • 1 Для чего нужен рубанок?
  • 2 Типичная конструкция
  • 3 Как изготовить самому?
    • 3.1 Подготовка материалов и инструментов
    • 3.2 Разметка
    • 3.3 Отрезка
    • 3.4 Склеивание
  • 4 Дополнительное приспособление
  • 5 Рекомендации по использованию

Монтаж газосиликатных блоков, как и других строительных материалов, включает определенный багаж инструментов. Возведение зданий – трудоемкий и сложный процесс, требующий немалых усилий и денежных затрат. У опытных строителей арсенал инструментов полон, а вот что касается начинающих работников или дачников, которые хотят своими руками обустроить дом, им в этом плане сложнее. Строительные работы предполагают применение множества различных инструментов, приобрести которые не каждому по карману. Выход есть – сделать инструмент можно собственноручно.

Для чего нужен рубанок?

Рубанок по газобетону (его еще называют терка), выполняет функцию выравнивания выступающих частей газобетонных блоков. Преимуществом рубанка является его способность придать материалу ровную поверхность, что особенно важно для последующих этапов монтажа. При контакте с деревом рубанок выполняет функцию строгания, срезая верхний слой, что не подходит для газобетонов. Если же применяют в работе газосиликат (газобетон), струг должен иметь другую конструкцию, чтобы с его помощью осуществлялись шлифовка и скребок. Нельзя снимать большой слой с поверхности: такой материал считается браком, работать с ним запрещено. В профессиональных рубанках для газобетона конструкция напоминает кухонную шинковку со строительной теркой, что позволяет соскребать и отшлифовывать материал одновременно.

Иногда необходима коррекция газоблока.

Терки имеют различную область применения. Струганок используют для строгания поверхностей, также им снимают фаски и прорезают канавки. В целом же, терки бывают разных видов:

  • шерхебель;
  • зензубель и фальцгобель;
  • двойной рубанок, имеющий фальшлезвие;
  • полуфуганок;
  • двойной фуганок;
  • малый рубанок;
  • медведка.

Вернуться к оглавлению

Типичная конструкция

Рубанки для газобетона предназначены для выравнивания верхнего слоя блоков, и представляют собой ручку с корпусом, на котором фиксируются вертикально друг напротив друга ряды с лезвием. Одна сторона имеет пять рядов ножей, которые находятся параллельно и имеют угол по отношению к корпусу. Другая сторона выглядит так же, только ряды направлены навстречу. Материалом для корпуса служат пластик и дерево, хотя не столь важно, из чего он сделан – главное, чтобы был прочным и удобным.

Вернуться к оглавлению

Как изготовить самому?

Чтобы смонтировать рубанок по газобетону собственноручно, применяют деревянные и пластиковые материалы. Чтобы изготовить инструмент из дерева, берут брусок толщиной 0,5 см и шириной 11 см. Ручку также делают из дерева, при этом хорошо ее шлифуют до гладкого состояния, чтобы потом оставшиеся щепки не попали в кожу при работе. Лезвие представляет собой пилку с плотностью 500 кг/куб.м. Далее струганок для газобетона склеивают надежным клеевым составом.

Вернуться к оглавлению

Подготовка материалов и инструментов

Конструкция рубанка для газобетонных блоков

Перед тем как делать струганок для газобетона, подготавливаются следующие материалы:

  • деревянная доска, которая имеет толщину 50 мм;
  • клей, который подходит для склеивания дерева с деревом и дерева с металлом;
  • лезвия;
  • ручка.

Чтобы сделать рубанок по газобетону используют:

  • линейку;
  • молоток;
  • болгарку;
  • лобзик электрический;
  • штангенциркуль;
  • стамеску;
  • кисточку;
  • ножовку;
  • шлифовку.

Вернуться к оглавлению

Разметка

На стороне доски наносят маркером или карандашом разметки будущих отверстий. После чего делают надпилы с разных краев (по 5 штук). Сегменты должны находиться под углом по отношению друг к другу. Размечают также место крепления ручки, которая должна располагаться посередине доски.

Вернуться к оглавлению

Отрезка

Пилкой делают разрезы на половину толщины по ранее размеченным линиям. Брусок обрабатывают наждачкой, полотно лезвия ломают на нужной длины куски. Получившиеся отрезки вертикально вставляют в пазы.

Вернуться к оглавлению

Склеивание

Чтобы терка для газобетона была цельной и крепкой, нужно склеить места пропилов надежным клеем и дать изделию «отдохнуть» несколько часов. Для склеивания рубанка лучше взять клей «Момент» или тот, в котором есть уверенность.

Вернуться к оглавлению

Дополнительное приспособление

Дополнительная конструкция нужна работникам с небольшим опытом работы с рубанком по газосиликату. Приспособление выполняется в виде короба, который ограничивает углубление лезвий в блоки. Получается как бы направляющее для рубанка, при этом высота углубления устанавливается рейками короба.

Дополнительную конструкцию можно сделать собственноручно. Для этого понадобятся:

  • две деревянные доски с толщиной не менее 0,3 см, одна сторона которых должна хорошо быть отшлифована;
  • бруски с длиной, равной ширине газобетонных блоков. Их укладка должна происходить один на другой, после чего применяется рубанок для газобетона и выравниваются торцы досок.

Вернуться к оглавлению

Рекомендации по использованию

Строгать необходимо от себя.

Монтируя газобетонные стены, используют специально предназначенный для этих работ инструмент – рубанок для газобетона. Ничего сложного в его конструкции нет, поэтому он может быть изготовлен собственноручно. Однако при работе с покрытием из газобетона нужно быть аккуратным, чтобы не снять большой слой материала и тем самым не привести его в негодность. Движение рубанком происходит за счет перемещения основы инструмента параллельно рабочей поверхности. Строгание направляется от себя, при этом не стоит прикладывать много силы, достаточно легким движением руки совершать рывки.

Рубанок для газобетона используется только для этого материала, применять инструмент, предназначенный для другого вида материала, не рекомендуют. Использование рубанков по дереву может навредить инструменту и газобетонным конструкциям, так как инструмент для дерева рассчитан снимать более толстый слой. По окончании строгальных работ нужно убрать рабочую поверхность от образовавшейся пыли и частичек вещества. Также очищают струганок.

Чтобы работа теркой была качественной, важно не допустить ошибок:

  • Из-за неправильной фиксации инструмента поверхность может получиться выпуклой. Чтобы этого не происходило, следят за положением своей руки и прикладываемым усилием.
  • Не стоит спешить и делать работу быстрее, стружка получится толстой, а поверхность окажется грубой.
  • Направление волокон должно находиться по ходу рубанка, обратный ход приведет к грубостям и задирам на поверхности материала.
  • Чтобы избежать отщепов, строгание начинают от края к середине доски, добиваются ровной гладкой поверхности.

Горизонтальность проверяют строительным уровнем.

Рубанок и терка для газобетона своими руками

Газобетонные блоки производятся с точным соблюдением размеров и геометрических форм, но при больших объемах изготовления неизбежна выбраковка, которая попадает в продажу, и здесь возникает вопрос выравнивания поверхности блока или придания ему нужной формы, если строящийся объект имеет сложные локальные конфигурации. Для этих целей разработан рубанок по газобетону — ручной строительный инструмент, напоминающий обычную терку. Часто его так и называют — терка, так как рабочая поверхность рубанка срезает тонкие слои газобетона при трении лезвия об блоки. Его конструкция очень проста, поэтому изготовить его под силу любому человеку с минимальным набором слесарных инструментов.

Особенности ручного рубанка

Даже если строится сплошная стена из газоблоков, где не требуется постоянное выравнивание поверхностей и соблюдение точности в рядах, то последний верхний ряд блоков должен быть очень ровным, так как на него будет опираться стропильная система, которая по определению не должна шататься или иметь даже небольшой люфт. Функционально рубанок для газобетона своими руками предназначен для соскабливания небольших слоев материала до требуемых размеров. Придать блоку сложную конфигурацию при помощи этого инструмента не получится, а выровнять поверхность до почти идеальной можно довольно быстро и легко. Одновременно с соскабливанием (срезанием) верхнего слоя газобетонного блока терка для газоблока шлифует обрабатываемую поверхность.

Если подходить к вопросу ровной поверхности принципиально, то, выравнивая рабочую поверхность каждого газоблока, можно практически исключить постоянный контроль за горизонтальностью кладки, в конце ряда выйдя в ноль. Профессиональные модели рубанков для газобетонных блоков больше похожи на гибрид кухонной терки и шинковки для овощей, и такая конструкция позволяет грубо снимать верхний слой материала, и тут же его зашлифовывать.

Зачем нужна такая точность в поверхности газоблока? Дело в том, что для кладки газобетона нужно использовать специальный строительный клей, а стоит он достаточно дорого. Поэтому, чем тоньше растворный шов, тем экономнее будет процесс строительства. Да и толстый шов не залог прочности соединения. Оптимальной диффузии клея в газобетон можно достичь при толщине клеевого шва не более 3–5 мм, а для этого поверхность изделия должна быть очень ровной. Особенно это касается блоков без системы гребень-паз — в пазогребневом блоке выравнивание происходит за счет выдавливания излишков клея или раствора из сложной конфигурации шва, а на ровной и гладкой поверхности выдавливаться особ нечему, вся поверхность должна быть плотно прижата к другому блоку.

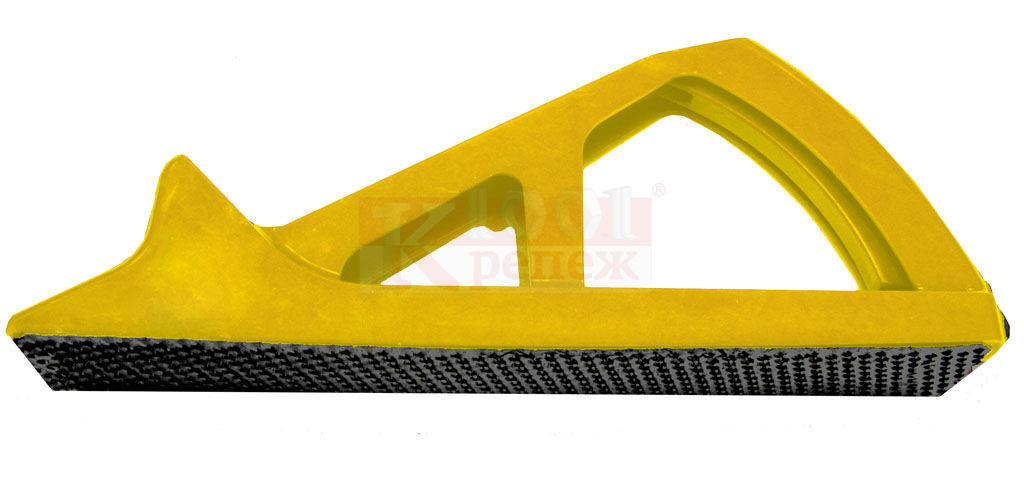

Как инструмент рубанок для газобетона выглядит как корпус с ручкой и закрепленными на корпусе нескольких рядов с продольными лезвиями или выемками, как на кухонной терке. Промышленные модели оснащаются пятью рядами параллельно расположенных лезвий, закрепленных на постели под углом — с одной стороны. С противоположной стороны ручки есть еще пять рядов лезвий с таким же расположением, но направленных навстречу первым рядам. Корпус — пластиковый или деревянный, что позволяет с достаточной точностью сделать инструмент в домашних условиях.

Рабочие движения рубанком производятся так же, как при строгании древесины, но угол крепления лезвий не позволяет срезать тонкий и длинный слой газобетона — материал удаляется грубым сошлифовыванием коротких участков, а за счет большого количества лезвий, направленных в разные стороны, срезаются очень короткие участки, и это не дает лезвиям «вырывать» неровные куски пористого материала. В принципе, несколько газоблоков можно выровнять и обычным столярным рубанком, но лезвие после 7–10 изделий придется затачивать заново.

Промышленно рубанки служат намного дольше, и одним инструментом можно работать все время строительства дома или гаража без правки лезвий.

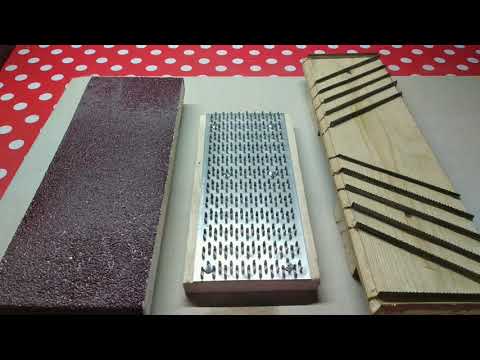

Самодельная конструкция рубанка

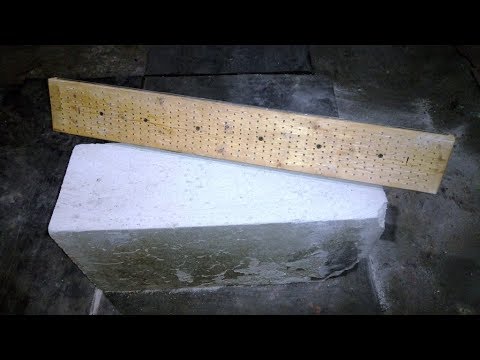

Самодельная тёрка по газобетону будет намного доступнее в изготовлении, если использовать обычные и распространенные материалы для корпуса и ножей. Поэтому корпус чаще всего мастеровитые хозяева делают из дерева, а точнее — досок-сороковок шириной примерно 120–150 мм, а лезвия можно изготовить из лезвий ручного рубанка, полотен ножовок по железу, или из других твердосплавных пластин. Ручка может быть абсолютно любой, лишь бы она удобно лежала в руке. Крепление ручки в должно быть прочным, так как прилагаемые к ней усилия будут большими. Можно закрепить ручку сквозным металлическим болтом или врезать в деревянный корпус любым известным соединением, например, «ласточкой» или «паз-в-паз».

Самый нагружаемый узел рубанка — места соединений металла и дерева. Крепить болтовыми соединениями лезвия в рубанке не получится, так как достаточно сложно просверлить в твердом сплаве отверстие, поэтому применяют прочный клей, например, «Момент». Место крепления деревянной ручки к корпусу тоже можно усилить таким или аналогичным клеем. Деревянная постель рубанка самодельного изготовления – самый удачный вариант, так как корпус будет легким, а при использовании дуба, граба, бука и других твердых пород — еще и очень прочным.

Порядок изготовления рубанка для газобетона своими руками:

  1. Потребуется гладкая и оструганная с обеих сторон доска длиной 300-400 мм, углы которой нужно закруглить рубанком или наждачной бумагой.
  2. На доске размечаются места крепления ножей (лезвий): доска делится пополам, и с одной стороны, на 4/5 площади одной половинки, чертятся 5 параллельных отрезков с одинаковым шагом. Линии, обозначающие ножи, должны чертиться под углом 70° к оси постели, с правым наклоном от поперечной оси. Аналогично чертятся линии на другой стороне постели, но наклон делается в левую сторону. Таким образом, ножи должны располагаться по направлению друг к другу.
  3. Лобзиком или ножовкой по металлу (можно болгаркой) нужно сделать по этим линиям прорези такой ширины, чтобы лезвия плотно входили в пропилы. Начало пропилов — 2–3 см от края доски-постели.
  4. Рабочую поверхность доски зашлифовывают мелкой наждачной бумагой, вибрационной шлифмашинкой или той же болгаркой.
  5. Полотна для лезвий отрезаются в размер пропилов и вставляются в прорезь, предварительно смазанными, клеем, как и сам пропил.
  6. Высота полотна должна быть такой, чтобы после закрепления его в пропиле лезвие выступало над поверхностью постели на 5 мм, не больше.
  7. После высыхания клея весь рубанок зачищается наждачной бумагой, особенно — места склеек.
  8. Полотна затачиваются перед тем, как вставить их в пазы, но при помощи болгарки можно будет подтачивать их и во время эксплуатации.

Дополнительное приспособление

Приспособление будет ограничивать заглубление лезвий в газобетон, чтобы не снять лишнее. Рейки этого самодельного приспособления представляют собой направляющие, по которым перемещается постель, а ограничение происходит регулировкой высоты реек. Конструктивно это две гладкие доски-двадцатки с соединенными при помощи брусков внахлест торцами. Приспособление ставится на верхний ряд кладки таким образом, чтобы уровень брусков совпадал с горизонтальным уровнем газоблока в ряду. Края рядов, закрытые брусками, выравниваются после того, как приспособление снято.
