Стропильная ферма это: Стропильные фермы — конструкция, изготовление. Виды деревянных стропильных ферм их дерева

Содержание

Фермы или стропильная система? Что выгоднее


Для того чтобы выполнить защиту внутреннего пространства дома от наружных факторов, устроив на кровле последний слой покрытия, важно предусмотреть кровельный каркас – стропила, передающие нагрузку от кровельной системы на стены здания и фундамент, а также являющийся опорой для кровли.

В современном строительстве наиболее популярны такие виды стропильных каркасов, как стропильные фермы и традиционные стропильные системы. В этой статье мы рассмотрим эти конструкции подробнее и проведем их сравнение.


Проектирование кровли частного дома с учетом классической стропильной системы

Стропильная система состоит из следующих элементов:

  • конькового прогона;
  • мауэрлата;
  • конструкций, придающих системе прочность и жесткость: ригелей, распорок, подкосов и стоек;
  • самих стропил, висячих и/или наслонных.

Кровельная система стропил: детали
1.
Мауэрлат

Мауерлат — это деревянный брус, укладываемый на арматурный пояс или прямо на каменную стену здания и является первым элементом стропильной системы. Может крепиться к закладным деталям – шпилькам, вмонтированным в армирующий пояс, или с помощью проволочных стяжек, укладываемых в толщу стен. Коттеджи из дерева не нуждаются в устройстве мауэрлата, которым служат непосредственно стены.

На рисунке справа: 1 — кладка; 2 — обвязочный пояс; 3 — мауэрлат; 4 — элементы стропил.


2. Стропила
  • Висячими называют конструкцию стропил треугольной формы, имеющую опирание на стены дома в нижних точках. Нагрузки на изгиб и сжатие, испытываемые стропильными ногами, и приводящие к распиранию стен, компенсируются с помощи крепления к стропилам нижних и верхних затяжек.
  • Наслонными являются такие стропила, которые опираются не только на конечную, но и на среднюю точки опоры. Такими опорами служат межкомнатные стены дома или столбчатые опоры. С помощью наслонных стропил можно выполнить каркас кровли пролетом более 6 м.

Проекты домов с многощипцовой крышей, имеющие сложные планировки, могут комбинировать эти виды кровельных каркасов.

3. Коньковые прогоны стропильной системы

Это элементы, призванные соединить ноги стропил между собой.

4. Конструкции, обеспечивающие устойчивость кровельного каркаса

Это диагональные раскосы и стяжки, подкосы и т. д, выполняющиеся при возведении многоскатных кровель преимущественно во фронтонах.

Расположение стропил имеет шаг от 0,6 до 2 м, который зависит от вида утеплителя, кровельного покрытия, площади сечения стропильных балок, характера дождевых, ветровых и снеговых нагрузок.


Проекты крыш загородных домов: технология монтажаПервым этапом является подготовка основания – создание армированного пояса по стенам здания для выравнивания поверхности. Это основание подвергается двойной гидроизоляции, поверх которой монтируется мауэрлат. С помощью детально прорисованных чертежей стропильной системы, основанных на расчетах, производится подсчет материалоемкости системы стропил и покрытия кровли. Монтаж системы начинается с краев, на которых устанавливают две конструкции, связывая их коньковым прогоном между собой. Затем монтируют рядовые стропила. Соединение элементов системы между собой происходит посредством железных скоб, вырубок, гвоздей и металлических уголков. Прочность соединений обеспечивается использованием дополнительных скоб, болтов и нагелей. Элементы затяжки соединяются между собой способом в «зуб».


Проектирование крыши частного дома, предусматривающее усиленную систему

Проекты сложных крыш частных домов должны включать в себя меры по усилению каркасных конструкций. Это могут быть системы упоров и подкосов, включающие в себя шпренгельные фермы и шпренгели.

Шпренгель – это конструкция в виде бруса, являющаяся опорой для стойки, служащей основанием для диагонального стропила. Укладку шпренгеля производят на мауэрлат или угол двух наружных стен. Шпренгельные фермы применяются в целях усиления диагональных стропил в местах, значительно удаленных от углов.

Усилить стропильную систему можно конструкцией из ряда стоек, объединенных сверху поперечным брусом. Такие стойки монтируются на железобетонное перекрытие. Иной материал перекрытий определяет обязательное применение затяжек для установки стоек, равномерно распределяющих нагрузку.

То есть проекты коттеджей, крыши которых имеют сложную форму, предусматривают и сложную систему стропил, дополненную обилием деревянных элементов, в общем приводящих к удорожанию сметы на строительство.

В классическом понимании стропильная система должна выдерживать распределяемые на неё нагрузки от кровельного пирога вне зависимости от потребности в материалах. Современный подход к созданию стропильных систем поставил целью снижение материалоемкости таких конструкций и удешевления её стоимости за счет рационального перераспределения нагрузок на элементы каркаса и поиск их оптимального положения и размеров.


Проекты домов с простой крышей и сложной кровлей: тонкости современного подхода

Итак, в противовес традиционному пониманию, современные системы минимизируют потребность материалов, не снижая надежности создаваемых конструкций.

Годы изысканий в этой области увенчались изобретением новых принципов проектирования стропильных ферм и технологий их производства.

Понимание устройства ферм из стропил позволит разобраться в этих принципах.

Конструкция системы стропильных ферм выполняется с помощью ребер (ферм), расположенных друг от друга на расстоянии от 60 см — 90 см, на которых набивается обрешетка, покрываемая сверху кровельным покрытием. Постановка ребер происходит на мауэрлат с последующим их креплением между собой прогонами. Устройство ветровых связей обеспечит конструкции дополнительную жесткость. Любая ферма или ребро выполнены из диагоналей и поясов единой толщины, связанных воедино посредством металлозубчатых пластин.

Выглядит система в виде решетки, имеющей основу, превосходящую по размерам высоту. Она может быть выполнена в виде полусферы или многоугольника (чаще треугольника). Предпочтение треугольной формы определяется равномерностью распределения нагрузки и устойчивостью конструкции. Перекрыть пролеты внушительного размера помогут стропильные фермы, выполненные путем соединения нескольких треугольников решетчатой связкой.

На рисунке сверху: 1 — нижний пояс фермы, 2 — мауэрлат, 3 — прогон и связь. Проектирование конструкции ферм индивидуально для строительства каждого дома.


Новые принципы создания ферм, отличные от традиционного подхода

  1. Классическая система стропил имеет подкосы, затяжки, схватки и стойки, не дающие ногам стропил давить на стены и распирать их.

    Современные фермы отличаются тем, что их основания, которыми выступают нижние пояса, не испытывают таких нагрузок. Основание фермы может служить одновременно и балками перекрытий и принять на себя действие растягивающих сил. Кроме этого силы сжатия и растяжения равномерно распределены по всему треугольнику фермы при помощи диагоналей. Ферма является цельным ребром жесткости. Такой подход минимизирует количество усиливающих элементов, снижает количество используемой древесины.

  2. Традиционные принципы проектирования диктуют отдельный расчет кровли и перекрытий. Последнее должно выдерживать нагрузку и каркаса, и самой кровли помимо нагрузки от ветра и осадков. Преимуществом ферм является их создание в качестве единой системы с перекрытиями, которыми служат основания ферм. Таким образом можно избежать затрат на создание деревянных перекрытий классического вида. Зачастую благодаря именно этой особенности фермы оказываются дешевле стропильной системы.
  3. Применение металлозубчастыхх пластин обеспечивает отличные показатели жесткости стропильных ферм. С их помощью производится связка деревянных элементов. Использование специального оборудования обеспечивает конструкции идеальные геометрические показатели. Именно за счет этого уменьшается объем необходимой для строительства ферм древесины, путем уменьшения толщины составляющих её элементов.

Эти примеры наглядно показывают преимущества ферм перед системами стропил в классическом исполнении, а также определяют их экономичность. Экономия может составить 20% и более в зависимости от ситуации.

4.  Благодаря тому, что ферма является цельным ребром жесткости, их можно использовать для большепролетных конструкции (вплоть до 12 м) без дополнительных опор! В каркасном доме плоскую крышу можно реализовать только с помощью ферм.

Но стропильные фермы нельзя назвать универсальным решением, к сожалению.

Их использование имеет ряд ограничений:

  • Создание каркаса из ферм выполняется с помощью профессионального программного обеспечения специалистами, прошедшими обучение работе с такими программами.
  • Производят фермы в условиях завода на высокотехнологичном оборудовании.
  • Только те металлозубчатые пластины, которые были закуплены у официальных поставщиков, смогут обеспечить соответствие изделий требованиям проекта.
  • Совокупность этих условий приемлема не для каждой области нашей страны. Таким образом территориальное расположение производителей определяет географию использования ферм.

Дома с ломаной крышей, проекты которых предполагают сложную архитектуру кровли, иногда нецелесообразно возводить с применением ферм для кровли. Ввиду сложности формы кровли могут серьезно возрасти потребности в материалах так, что затраты на создание обычной стропильной системы и ферм будут равнозначными. Иногда же ситуация вовсе не позволяет запроектировать фермы. Именно такие ситуации идеальны для использования стропильных систем.

Как бы то ни было, если ситуация позволяет мы рекомендуем вам использовать выгодные современные решения для крыши домов! Чертежи, проекты для таких решений мы сможем разработать для вас с помощью нашей услуги «ВНЕСЕНИЕ ИЗМЕНЕНИЙ В ПРОЕКТ».

Несущие конструкции крыши | Строительный справочник | материалы — конструкции

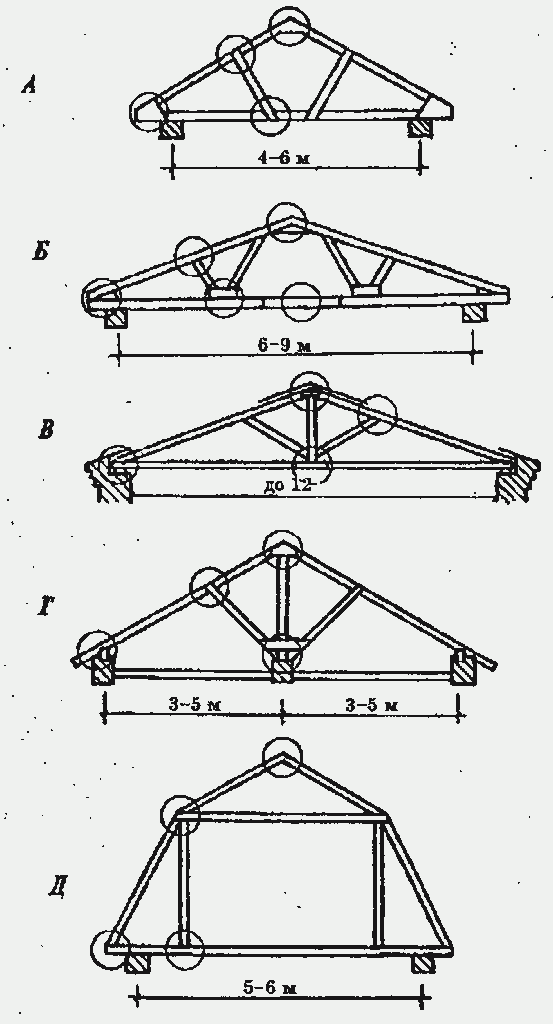

Рис. 1. Строительные фермы: А — висячая ферма однопролетного дома; Б — ферма с подкосами; В — ферма для однопролетного дома шириной более 8 м; Г — наклонная стропильная ферма; Д — ферма для мансардной крыши.

Рис. 2. Простейшая несущая конструкция крыши

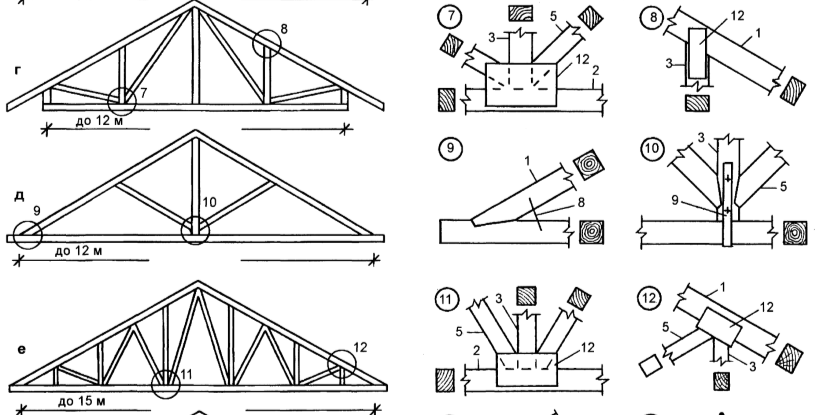

Рис. 3. Конструкции ферм для индивидуальных домов: 1 —  двухскатная ферма; 2 —  ферма со сложной формой верхнего пояса; 3 —  ферма-ножницы; 4 —  сводчатая ферма; 5 —  мансардная ферма).

Главные составляющие несущей конструкции крыши — стропильные фермы и обрешетка. Кровля — всего лишь наружная часть крыши, которая укладывается на несущую конструкцию, состоящую из стропильных ферм и обрешетки. В основе стропильной фермы чаще всего лежит треугольник, как наиболее жесткая и экономичная конструкция. Он образуется из 2-х стропильных ног (это верхний пояс фермы) и затяжки (нижний пояс). Стропильные ноги верхними концами соединяются с коньковым прогоном. Нижние концы стропильных ног, а также концы нижнего пояса крепятся на наружных стенах дома. Такая конструкция, состоящая лишь из верхнего и нижнего поясов, способна выдержать лишь очень легкую кровлю. Более тяжелые кровельные материалы нуждаются в основательной опоре. Поэтому большинство ферм снабжены дополнительными внутренними подпорками (подкосами, стойками, схватками).

Фермы двухскатных коттеджей могут быть висячими или наклонными (в зависимости от способа крепления фермы к стенам дома). Самую простую конструкцию висячих стропильных ферм используют для установки на однопролетных домах (то есть на домах без средней несущей стены (рис. 1а). Такие дома имеют внутреннюю свободную планировку и их ширина не превышает 6 метров. Стропильная ферма в этом случае опирается своими концами лишь на стены здания без промежуточных опор. Её конструкция проста: две стропильные ноги, затяжка и пара подкосов. Стропильные ноги между собой и с затяжкой соединяются шурупами или гвоздями с помощью двухсторонних угловых накладок (дощечек толщиной 25 мм).

Если ширина однопролетного дома превышает 6 м (рис. 1б), тогда необходима ферма с большим количеством подкосов. То же требование относится и к крышам, на которые приходится большая снежная нагрузка.

Такая стропильная ферма имеет спаренные верхние и нижние пояса. При пролетах больше 8 м между вершиной верхнего пояса и затяжкой устанавливают «бабку» (рис. 1в).

Наклонные стропильные фермы (рис. 1г) устанавливаются для двухпролетных домиков со средней несущей стеной. Они опираются своими концами на наружные стены дома, а средней частью — на внутреннюю стену. Если ширина здания составляет 10 м, достаточно одной дополнительной опоры, а если она доходит до 15 м, тогда желательно наличие двух опор. Верхние концы стропильных ног соединяются внахлест при помощи угловых накладок. Нижние концы стропил крепятся к опорным брускам (мауэрлатам) размером 100х100 мм. Мауэрлаты в большинстве случаев заготавливаются из целых бревен, обтесанных на два канта, но иногда в целях экономии их делают из обрезков длиной 0,6 — 0,7 метра. В середине фермы устанавливается средняя стойка, на которую опирается вершина верхнего пояса фермы.

Для мансардных крыш изготавливают фермы особой конструкции (рис. 1д). Они также могут устанавливаться с креплением на внутреннюю стену (для двухпролетных домов) или без него (для однопролетных домов). Особенностью мансардных ферм является наличие междуэтажного перекрытия вместо затяжки. Это обусловлено тем, что нижний пояс служит основой для пола мансардного помещения. Верхние и нижние пояса, а также вертикальные стойки и горизонтальные схватки должны быть спаренными, выполненными из двойных брусьев. Для двухпролетной мансардной конструкции удвоение необязательно, так как она имеет дополнительную опору в центре.

В вершине стропильной конструкции крыши укладывается прогон, служащий основой будущему коньку крыши. Коньковый прогон либо делается из бревен с широким сечением, либо сколачивается из двух досок толщиной 50 мм.

Обрешетка (опалубка) —  это совокупность брусьев, перпендикулярно уложенных на стропильные ноги. Она непосредственно воспринимает нагрузку кровельного материала и в свою очередь давит на стропила, а стропила передают тяжесть крыши несущим стенам.

Обрешетка может быть сплошной, когда зазор между брусьями не превышает 1 см, или разреженной с шагом в 3— 4 см. Сплошная опалубка как правило устраивается из двух слоев: первого —  разряженного и второго — сплошного из досок, уложенных под углом в 45њ по отношению к доскам нижнего слоя. Сплошная обрешетка устраивается под мягкую кровлю, плоский асбестоцементный и безасбестовый шифер, металлочерепицу и мягкую черепицу. Разреженная обрешетка вполне подходит для стальной кровли, кровли из глиняной или цементно-песчаной черепицы, а также для кровли из волнистых асбестоцементных листов. Обрешеточные брусья прибивают к стропилам гвоздями, длина которых равна толщине двух брусьев. В местах стыков и пересечений скатов (на коньке, ребрах, ендовах, разжелобках), а также по карнизным свесам всегда делают сплошную обрешетку.

Обычно несущая конструкция выполняется из лесоматериалов (досок, брусьев, жердей) из древесины хвойных пород. В кирпичных и блочных домах стропила и обрешетка могут быть сделаны из иных материалов (например, из железобетона или металла). Что касается древесной конструкции крыши, то для различных элементов выбирают древесину определенного сорта. Затяжки заготавливаются из древесины только 1 сорта; стропильные ноги и стойки — из древесины 1 или 2 сорта. Подкосы выполняются из древесины 2 — 3 сорта. В общем и целом картина заготовок для деталей несущей конструкции выглядит следующим образом: вам понадобится 3/4 объёма древесины 1 и 3 сорта и 1/4 объёма древесины 2 сорта.

Оптимальным сечением для стропил любой конструкции является сечение 50х150 мм. Оптимальным размером обрешетки для большинства кровельных покрытий являются бруски размером 50х50 мм (60х60 мм) или жерди диаметром 70 мм. Среднее расстояние между стропильными ногами составляет около 1 метра. На крышах с уклоном более 45 ° это расстояние увеличивается до 1,2 — 1,4 м и на крышах домов, расположенных в снежных районах, уменьшается до 0,8 — 0,6 метра. Более точно шаг между стропильными ногами можно определить по таблице 24, исходя из сечения стропил и расстояния между опорами несущей конструкции (стойками, подкосами, коньковым прогоном).

Шаг между брусьями обрешетки зависит от того, какой она должна быть: сплошной или разреженной. План расположения стропильных ног имеет свои особенности в зависимости от конструкции крыши и наличия промежуточных опор (стен или колонн). План простейшей несущей конструкции приведен на рис. 2 (Простейшая несущая конструкция крыши).

В настоящее время для облегчения частного строительства промышленность выпускает готовые стропильные кoнструкции, которые остается лишь собрать, уложить на наружные стены и поверх них устроить обрешеточный настил. Изготавливают несущие конструкции из древесины, железобетона или металла. Все конструкции —  сборные. Их доставляют к месту строительных работ в разобранном виде и складывают уже на месте. Складная конструкция может состоять из нескольких элементов, упакованных вместе. Некоторые конструкции довольно громоздки даже в разобранном виде, так как разбиты на три больших детали: два прикарнизных и коньковую. Другие комплектуются из более мелких плоскостей. Наиболее удобны в применении шарнирные конструкции, снабженные шарнирами либо в коньковом прогоне, либо вдоль карнизов. Шарниры позволяют несущую конструкцию без проблем складывать и раскладывать. Формы готовых стропильных конструкций отражают почти все существующие конфигурации крыш.

Деревянные стропильные фермы. Плюсы и минусы ферм

Ферма или не ферма, вот в чем вопрос

Свой каркасный дом я проектировал на протяжении более года, поэтому и многие его элементы часто менялись: размеры, планировка, узлы каркасного дома. На одном из этапов я решил делать деревянные стропильные фермы вместо  стропильной системы.

Технические требования к моей крыше следующие:
Пролет 8,75 метров.
Снеговая нагрузка 240 кг на м2

Угол кровли мне хотелось 25-26 градусов, поэтому ветровая нагрузка минимальна около 25 кг на м2.

Изначально мы рассчитали обычную стропильную наслоенную систему, она выглядела так:

Чем мне не нравится эта стропильная система:
Доска 200 на 50 тяжеловата (а в ферме используются доски 100 на 50 и 150 на 50). Но нет ничего невозможного!

В итоге от ферм я отказался, так как крыша оказалось очень простой. Поэтому решили поставить стропильную ферму товарищу. Выглядит она вот так:

Что такое ферма?

Деревянная ферма в каркасном доме — это такая стропильная конструкция, когда вся нагрузка магическим образом распределяется внутри самой конструкции, что позволяет перекрывать большие пролеты без каких-либо опор. Разрабатывается хорошими проектировщиками каркасных домов, такими, как у нас.

Плюсы ферм:
Ферма не требует пятой опорной стены, а значит, я могу сделать планировку более свободной
Можно поставить внутренние стены уже после наружных под крышей и не тянуть с закрытием контура
Фермы удобно и быстро монтировать
Фермы собираются на полу, не нужно лишнего прыгать по крыше
Фермы можно демонтировать, надстроить второй этаж и снова смонтировать
Фермы требуют меньше трат материала
Нет проблем с утеплением (даже в углах фермы высота утеплителя 400 мм)

Минусы ферм:
Нужны фанерные накладки
Нужно много крепежа — около 10 тысяч гвоздей
Необходим расчет специалиста ( но можно найти похожий вариант)
Нужны как минимум два человека, а лучше четыре для установки ферм

Фото производства ферм (не мое, с форумхауса)

Видео подъема деревянных ферм на каркасный дом:

Поскольку я очень много менял решений на протяжении строительства моего дома, менял размеры и планировку бессчетное количество раз, в итоге я принял итоговое решение для себя не делать ферму, а самую обычную стропилку, о чем вы и можете прочитать в следующих постах.

Однако с удовольствием познакомлю вас  с компанией, которая производит деревянные фермы для любых домов, обращайтесь за контактами.

Стропильные фермы

Строительство скатных крыш происходит по двум технологиям. Первая – традиционные стропильные системы, и второе — стропильные фермы.

Стропильные фермы – это готовые деревянные конструкции, которые собираются в заводских условиях из сухого строганного пиломатериала, элементы которой соединяются с помощью метало-зубчатых пластин.

Одним из первых правил качественного монтажа стропильных ферм -это правильная подготовка. В случае каркасного домостроения –это монтаж верхней обвязки точно в горизонт. В случае каменного домостроения – монтаж армопояса и мауэрлатов. Затем, на верхнюю обвязку или мауэрлат, соответственно, устанавливаем усиленные оцинкованные уголки с шагом, соответственно проекту. Далее, с помощью крана устанавливаем фермы в проектное положение и временно фиксируем с помощью гвоздей к верхней обвязке, а в центральной части – с помощью временных распорок. Далее производим фиксацию ферм к усиленным уголкам с помощью наладонного нейлера и анкерного гвоздя с кольцевой накаткой и конической головкой.

Проекты от архитектурной студии FHDom:

Общая площадь:

90 м²

Общая площадь:

114 м²

Общая площадь:

115 м²

Стропильные фермы позволяют перекрывать большие пролеты. Ферма состоит из следующих элементов: верхний пояс, нижний пояс и диагонали. Нижний пояс имеет утолщение, в котором будет проходить утепление, согласно финским нормативам, 400мм. Одна ферма весит, примерно, до 100 кг.

Основные преимущества и особенности стропильных ферм.

  1. Основание фермы, которым выступает нижний пояс, не испытывает таких нагрузок, как стропильная система. Благодаря треугольникам, которые формируются диагоналями, силы сжатия и растяжения равномерно распределяются по всей ферме. Таким образом, ферма представляет собой цельное ребро жесткости. Такая конструкция позволяет минимизировать количество усиливающих элементов и снижает расход древесины.
  2. Стропильные системы представляют собой цельную систему с балками и перекрытиями. Зачастую благодаря этому монтаж ферм оказывается дешевле стропильной системы
  3. Применение метало-зубчатых пластин обеспечивает отличные показатели жесткости стропильных ферм. С их помощью производится связка всех деревянных элементов. Только те пластины, которые были приобретены у официальных поставщиков, могут соответствовать требованиям проекта.
  4. Благодаря тому, что стропильные фермы представляют собой цельное ребро жесткости, ими можно перекрывать большие пролеты, до 12 метров, без дополнительных опор. Кстати, в каркасном домостроение плоские крыши можно реализовать исключительно с помощью строительных ферм.
  5. Создание ферм производится с помощью специального программного обеспечения и высокоточного оборудования, благодаря чему, фермы приобретают идеальные геометрические формы и уменьшается расход древесины для ее изготовления за счет уменьшения толщины составляющих ее элементов.
  6. Высокая скорость монтажа. На одном из объектов с помощью крана 20 ферм было установлено за 3,5 часа.

Стропильные фермы из металлоконструкций в Челябинске

Неизменным атрибутом каждого дома непременно является крыша. В ее основе лежат несущие конструкции, так называемые стропильные фермы. Установка таковых представляет собой трудоемкий, ответственный процесс, требующий наидетальнейшего расчета. Важно, чтобы конструкция была максимально надежной, ведь помимо кровельных материалов она должна выдерживать немалый вес обрешетки, утеплителя, а учитывать воздействие агрессий внешней среды и атмосферных осадков.

Стропильные фермы изготавливаются из самых различных материалов, будь-то дерево, металл, либо же железобетон. Выбор того или иного материала зависит от назначения строительного объекта, а также от нагрузки, которую будет ежедневно выдерживать его кровля.

Стропильная конструкция представлена висячими стропилами, продольным брусом, коньковыми прогонами, подкосами (раскосами) и диагональными связями. Зачастую система принимает вид треугольного собранного из нескольких треугольников меньшей площади (деталей, надежно соединенных между собой).

Несущая часть крыши образована системой стропил, получившей в народе название «стропильные ноги». В зависимости от того, под каким углом они расположены, формируется угол наклона самой кровли. Как принято, «стропильные ноги» опираются на так называемый мауэрлат, заблаговременно уложенный на стену. Делается это с целью равномерно распределить нагрузку. Что же касается самой вершины, то она является местом «слияния» прогона и других концов стропил. Собственно здесь располагается конек кровли. Образуемый между стропилами интервал определяется особенностями выбранного для кровли материала и сечениями стропил.

Висячие стропила опираются исключительно на внешние стены строительного объекта и всецело лишены так называемых промежуточных опор. Распирающее усилие в последствие передается стенам. С целью его уменьшения стропильные ноги, как правило, соединяют посредством деревянной, либо же металлической затяжки. Примечательно, что она может располагаться на определенном расстоянии от стропил, либо же у самого их основания. Во втором случае она исполняет роль балки перекрытия, что нередко можно увидеть в конструкции мансардных крыш. Даже незначительное на первый взгляд изменение высоты установки затяжки в сторону увеличения требует применения наиболее прочного, утолщенного материала при одновременном усилении его крепления непосредственно к стропилам.

Чуть реже на практике встречаются наслонные стропила. Как правило, они присутствуют в домах, в конструкции которых присутствует средняя несущая стена, либо же промежуточные опоры (колонны). Верхние концы таковых опираются непосредственно на мауэрлат, предварительно закрепленный на внешних стенах, а нижние – на опору, расположенную внутри. Стропила представленного типа испытывают нагрузку сугубо на изгиб. Еще одним неоспоримым преимуществом условленной конструкции является небольшой вес и дешевизна соответственно, поскольку для ее возведения не требуется большое количество материалов. В архитектуре некоторых домов может присутствовать сочетание различных стропильных ферм.

ЗАО ЧЗМК приглашает к сотрудничеству. Завод специализируется на производстве металлоконструкций различной степени сложности. Предприятие зарекомендовало себя как надежного партнера. Изготовить МК на заказ или по типовому проекту, рассчитать стоимость, а также узнать условия сотрудничества вы можете, обратившись к сотрудникам предприятия.

Узлы стропильных ферм

Узлы стропильных ферм

Задача крепления любого узла в стропильной ферме – не дать стыку двух и более брусьев расшататься. Поэтому крепить их нужно как следует. Но это не значит, что надо забивать гвозди или вкручивать саморезы везде, где это возможно. Такой метод только создаст в дереве лишние трещины, которые могут привести к расколу всего бруса или доски.

Варианты узлов для стропильных ферм при пролетах до 6 метров. Узлы обычной треугольной фермы со стропильными ногами и ригелем.

Коньковый узел между стропильными ногами создается креплением скоб или накладок с гвоздями (желательно в половину толщины бруса). Узел ригеля со стропильной ногой создаётся так же при помощи скоб, гвоздей или болтов. Если стропила не выходят (или почти не выходят) за рамки стен, то концы стропильных ног можно опирать прямо на стены. Такая конструкция подходит для небольших строений, но имеющих достаточно прочные стены, поскольку из-за отсутствия нижней затяжки и поперечных стоек с подкосами нагрузка сразу передаётся на стены.

Обычная треугольная ферма с нижней затяжкой имеет узлы, схожие с предыдущим вариантом, за исключением дополнительного усиления узлов стропильных ног с мауэрлатом.

Лучше опирать стропильную ногу на затяжку методом лобовой врубки и крепить специальным стяжным болтом. Желательно, чтобы оси элементов пересекались над серединой подкладки. Это придаст узлу дополнительную прочность.

Ещё есть вариант, когда вы оставили вверху стен внутренние пустоты для опирания балок потолка. В этом случае крепление опорного узла фермы будет серьёзным.

Под концы стропильных ног нужно подвести шпалы. От этого распор будет передаваться сразу на потолочные балки. Между шпалой и стропильной ногой необходимо смонтировать подкос и колодку (последнюю как можно ближе к опорам балок). Это не даст балкам прогибаться.

При изготовлении фермы с центральной стойкой коньковый узел можно скрепить несколькими болтами с накладками, то же самое касается и нижнего узла стойки и затяжки.

При пролетах от 6 до 12 м стропильную ферму нужно усиливать дополнительными элементами: стойками и подкосами.

Дальше больше!

Стропильные фермы: старт производства

Стропильные фермы: старт производства

Ферма стропильная металлическая – металлоконструкция, являющаяся одним из ключевых элементов стропильной системы сооружения и использующаяся для покрытия и перекрытия конструкций со значительной шириной пролетов. Не так давно такие системы применялись в основном в промышленном строительстве при необходимости получения облегченной конструкции с оптимальными несущими способностями. Сегодня стропильная ферма, купить которую на самых выгодных условиях Вы можете в компании НПО «Легион», часто используется в частном гражданском строительстве.

Система данного типа состоит из поясов, образующих ее контур, а также из раскосов и стоек, образующих решетку и участвующих в распределении поступающих нагрузок. Для их производства чаще всего используется стальной уголок или другие виды стального профиля.

В компании НПО «Легион», в 2016 году наладившей собственное производство строительных металлоконструкций, Вы можете прибрести стропильные фермы, изготовленные на современных автоматизированных линиях из особых марок стали, характеристики и свойства которых позволяют получить максимально надежную конструкцию, способную выполнять свои функции в разных внешних условиях. Мы занимаемся производством всех существующих видов таких систем и готовы подобрать оптимальную металлоконструкцию, подходящую под условия и требования конкретного проекта.

Элементы ферм могут соединяться между собой с помощью болтовых соединений или саморезов, а также посредством сварных соединений и специальных балок. На своем заводе мы уделяем особое внимание крепежным элементам и технологиям, так как от их качества и надежности зависит надежность и безопасность всего сооружения, а также его долговечность.

Преимущества стропильных ферм производства НПО «Легион»

  • Использование налаженных производственных линий
  • Большой опыт работы с металлоконструкциями и, как следствие, понимание специфики данной сферы, в том числе на старте производства новой продукции
  • Использование металла, поставляемого поставщиками, зарекомендовавшими себя с лучшей стороны в продолжение многолетнего сотрудничества.
  • Наличие собственного конструкторского бюро и возможность расчета всех параметров ферм в соответствии с определенными требованиями конкретного проекта.

Что такое ферма крыши

Если вы строите дом, ремонтируете или строите сарай, есть много вещей, которые вам нужно выбрать для своего проекта. Определите тип сайдинга, форму крыши и стропильную ферму. Что такое ферма крыши? Это сборная рама, которая предназначена для поддержки крыши вашего дома. Ферма крыши связывает ваши боковые стены с крышей, обеспечивая вашему дому большую устойчивость и устойчивость к ветру.

Давайте рассмотрим различия между стропильной фермой и стропилом, типы ферм, преимущества и недостатки, а также уход за стропильными фермами.

Различия между фермой крыши и стропилом

Основные различия между строительством фермы и строительством стропил заключаются во времени и месте. Ферма приходит в дом уже построенной и изготовленной по спецификациям дома. Тем не менее, стропила строятся на месте вашего дома.

Погода и время могут задержать строительство вашей крыши, если вы решите пойти по пути строительства стропил. Другая важная причина использования ферм связана с несущими стенами.Если у вас есть идеи относительно ремонта в будущем, гораздо проще снести стены ферменной конструкции по сравнению с конструкцией, построенной со стропилами.

Типы крыш

Шатровые крыши

Все стороны крыши наклонены вниз к стенам, вертикальных концов нет. Здесь стены дома сидят под карнизами с каждой стороны крыши. Этот тип крыши дороже, чем двускатная, и его концы наклонены к коньку.

Преимущества : самоподдерживающийся и подходит для сильно ветреных и снежных районов.

Недостатки: сложный, более дорогой и меньше чердачного пространства.

Двускатная крыша

Двускатная крыша – это тип конструкции крыши, в которой   две стороны наклонены вниз к стенам. Две другие стороны включают стены, которые простираются от нижней части карниза до вершины конька. Он имеет треугольную форму, как вы можете видеть на картинке выше.

Преимущества: проще в конструкции, больше места на чердаке и дешевле

Недостатки: повреждения при сильном ветре, требует больше материалов для постройки и более простой стиль.

Плоские крыши

Используется больше на промышленных зданиях. Плоские крыши более экономичны и просты в установке. Они также предлагают больше места. Однако они не подходят для районов, где выпадает много сильного снега.

Преимущества : дешевле в установке, меньше материалов, можно использовать для других целей. В случае протечки устранить ее на плоской крыше проще и безопаснее, чем на скатной.

Недостатки: не эстетичны, не могут использоваться в холодном климате, ограниченный срок службы 10-15 лет, плохо дренируются.

Стоимость

Ферма крыши дома площадью 2000 квадратных футов стоит от 7200 до 12 000 долларов в зависимости от размера проекта, используемых материалов, трудозатрат и сложности крыши.

Преимущества фермы крыши

Использование фермы в качестве опоры для крыши дает много преимуществ. Давайте посмотрим на них.

Изучив эти преимущества, вы поняли, почему использование фермы в качестве каркаса является наиболее привлекательным.Строители всегда стремятся сэкономить деньги, и использование сборных ферм позволяет им работать быстрее и безопаснее.

Ферма прибывает на полуприцепе, и кран поднимает их с кузова грузовика по одной, чтобы подрядчики могли устанавливать их по одной штуке за раз. Поскольку вся ферма уже построена, они могут работать в более безопасном и быстром темпе.

Наконец, долговечность и устойчивость фермы являются большим преимуществом для домовладельца и подрядчиков, строящих дом.Теперь рассмотрим недостатки стропильной системы.

Недостатки фермы крыши

Вы будете удивлены недостатками фермы. Хотя их не так много, вы можете представить себе, как вы пытаетесь установить готовую ферму для своего дома на острове или хижины для отдыха в горах.

Самый большой недостаток ферм при строительстве дома состоит в транспортных расходах на их транспортировку. Кроме того, растут затраты на установку, поскольку для их разгрузки с полуприцепа требуется кран, а пространство под ними очень ограничено.У вас не будет много места на чердаке или места для хранения праздничных украшений.

Если вас интересуют основы стропильной конструкции крыши, посмотрите видео ниже, чтобы узнать больше.

Фермы крыши во время проверки дома

Во время осмотра дома были обнаружены общие проблемы с фермами крыши. Это повреждения, плесень, древесная гниль, плесень, окрашивание, изменения и повреждение термитами. Вот изображение ниже фермы, которая была изменена домовладельцем.Вы можете видеть, где некоторые раскосы перерезаны, что снижает прочность и устойчивость ферм.

Техническое обслуживание и обновления

Вы не всегда можете присутствовать при строительстве крыши, но вы должны убедиться, что фермы не оставлены под дождем. В этом случае на фермах может появиться грибок. Это особенно актуально при температуре 50-90 градусов.

Вы думаете о том, чтобы оштукатурить деревянный дом или проект ? Это может быть огромным мероприятием, но может сделать дом или проект более новым и свежим.

Наконец, может быть, вы хотите положить металлическую крышу поверх черепицы? Это можно сделать, но нужно помнить о сырости, водяном паре и проблемах с предыдущей крышей.

Когда звонить специалисту

Как правило, домовладелец не слишком увлекается фермой. Однако при осмотре дома древесина, из которой состоит ферма, может быть признана поврежденной. В этом случае вам понадобится лицензированный кровельщик, который рассчитает стоимость замены поврежденной древесины.

К счастью, из-за того, что ферма состоит из различных частей размером 2 на 4, повреждение дерева обычно довольно легко устраняется.

Заключение

Очень важно подумать о том, какую ферму установить при реконструкции или строительстве нового дома. Это решение, с которым сталкивается большинство домовладельцев. Подумайте о размере вашего проекта, чтобы убедиться, что вы выбрали правильный. Служба инспекции Boggs может проверить фермы вашей крыши во время инспекции дома.

Что такое ферма крыши и как она работает?

Что такое ферма? Чем он отличается от луча? Независимо от того, строите ли вы распределительный центр или производственный склад, вам нужна прочная, эффективная и экономичная крыша. Если вам нужна проектно-строительная фирма в Фениксе, штат Аризона, вам нужна The Structures Group. Вы можете положиться на наших квалифицированных инженеров и опытных бригад, чтобы создать лучшую крышу для вашей конструкции и вашего бюджета.

Что такое ферма крыши?

Все больше и больше строителей выбирают стропильные фермы вместо балок из-за их прочности и эффективности.Ферма крыши представляет собой сборный деревянный или стальной каркас, который поддерживает крышу и связывает внешние стены вместе. Стропильные фермы, состоящие из соединенных между собой треугольных блоков, придают всей конструкции прочность и устойчивость. Поскольку они изготавливаются за пределами площадки и изготавливаются по индивидуальному заказу, установка кровельных ферм занимает очень мало времени.

Преимущества стропильных ферм перед стропилами

Сильный

Кровельные фермы невероятно прочны и могут распределять вес крыши по большей площади.Как и мосты с фермами, фермы крыши могут охватывать большие расстояния. Фермы поддерживают крышу, полностью перенося ее вес на внешнюю конструкцию.

Недорогой

В фермах крыши

используются одни из самых экономичных доступных материалов. Поскольку их треугольные компоненты могут быть изготовлены из коротких пиломатериалов или стали, а не из длинных балок, они могут быть изготовлены из обычных, легкодоступных материалов. По сравнению с балками изготовление стропильных ферм может потребовать дополнительных трудозатрат.Однако это обычно компенсируется изготовлением повторяющихся ферм одинакового пролета и формы. Если у вас очень короткие пролеты или нет повторений, фермы крыши, как правило, дешевле, чем балки.

Быстрый

Строительство крыши с фермами помогает упростить график строительства. Стропильные фермы прибывают на строительную площадку уже собранными и готовыми к установке. В большинстве промышленных применений с плоской крышей они соединяются с двумя деревянными прогонами и покрываются фанерой или OSB, образуя секцию.Затем каждая секция поднимается на место с помощью вилочного погрузчика и прикрепляется к другим уже установленным секциям, образуя прочную и жесткую конструкцию крыши. Каждый день можно возводить десятки тысяч квадратных футов крыши, что означает меньше рабочего времени и меньшие затраты на оплату труда.

Настраиваемый

В рамках конструктивного проектирования стропильные фермы изготавливаются по индивидуальному заказу для каждого отдельного проекта. Фермы могут адаптироваться к любой форме крыши — их замысловатые углы и заводская точность предлагают наилучшие варианты для нестандартных конструкций.Кровельные фермы могут быть спроектированы для ваших конкретных нагрузок на крышу, таких как механическое оборудование или технологические трубопроводы.

Свяжитесь с нами

Вам нужен проект стропильной конструкции крыши для вашей следующей постройки? Вы ищете подрядчика по проектированию и строительству, который будет сопровождать ваш проект от начала до конца? Группа Structures специализируется на проектировании и ремонте конструкций, включая проектирование и строительство крыш в Фениксе. Позвоните по телефону 602-269-2458 или отправьте нам сообщение, чтобы узнать больше.

Что такое ферма крыши?

Вы задаетесь вопросом: «Что вообще такое стропильная ферма?» Тогда вы пришли в нужное место!

В этой статье наши эксперты по сборным деревянным конструкциям ответят на этот (распространенный!) вопрос и расскажут вам все, что вам нужно знать о кровельных фермах.

Особое внимание уделим деревянным (деревянным) стропильным фермам, так как они являются одной из специализаций нашей компании.

Определение фермы крыши

Сборные стропильные фермы представляют собой треугольные рамы, состоящие из пиломатериалов хвойных пород различной длины и размеров. Треугольная структура делает раму более жесткой и обеспечивает поддержку крыши, не требуя больших деревянных досок.

Деревянные детали обычно собираются с помощью металлических соединителей из оцинкованных стальных листов, но также могут быть усилены гвоздями и скобами.

Производители используют передовое архитектурное и инженерное программное обеспечение для индивидуального проектирования деревянных ферм в соответствии со строительными планами. Вот почему так важно использовать точные измерения.

Сборные конструкции теперь заменили традиционные деревянные каркасы, которые строятся непосредственно на месте.Они широко используются в жилом, коммерческом и сельскохозяйственном строительстве.

В зависимости от региона стропильные фермы также называются: рамы, индустриальные рамы и даже стропила. Однако будьте осторожны: эти выражения не всегда означают одно и то же.

Различные типы стропильных ферм

Как мы упоминали ранее, производители используют компьютерные инструменты для разработки широкого спектра моделей деревянных ферм, адаптируя их размеры к каждому проекту.

Производя деревянные фермы на заводах, производители могут быстро создавать сложные геометрические конструкции.

Самые популярные типы стропильных ферм:

Общая ферма крыши

Обычные (или «стандартные») стропильные фермы надежны и универсальны. Их длина достигает 72 футов (22 метра), а их простая треугольная конструкция позволяет легко интегрировать их во многие типы строительных проектов.

Фермы сарая

Амбарные фермы

идеально подходят для возведения сельскохозяйственных построек или жилых домов с амбарной архитектурой.

Чердачная ферма



Как следует из названия, чердачные фермы используются для увеличения жилого пространства на чердаке.Нижняя балка используется в качестве балки перекрытия, а несущие балки становятся стенами переоборудованного помещения.

Ножничная ферма

Ножничные фермы часто используются для создания сводчатых потолков. Их не обязательно устанавливать на несущие балки или стены.

Плоская ферма

Фермы для плоских крыш часто используются для возведения плоских крыш, но также иногда используются в конструкции полов. Они имеют небольшой наклон, чтобы компенсировать отклонение и обеспечить надлежащий дренаж.

Ферма собора

Стропильные фермы собора идеально подходят для сводчатых потолков в жилых или коммерческих зданиях. Горизонтальная балка отличает их от ножничных ферм.

Двойные фермы

Если фермы слишком велики для сборки и/или доставки, их можно сконструировать из двух частей. Эти двойные фермы должны быть собраны на строительной площадке, но они так же прочны, как и цельные стандартные фермы.

Односкатная ферма крыши

Односкатные фермы выглядят как прямоугольные треугольники.На самом деле они представляют собой половину общей фермы. Этот тип стропильной фермы часто используется для строительства навесов, гаражей или для расширения существующей крыши.

Типы и размеры древесины

В Квебеке деревянные фермы чаще всего изготавливаются из пиломатериалов SPF, также известных как ель, сосна и пихта.

Размеры деревянных балок стропильной фермы зависят от их функции. Например, верхний и нижний пояса обычно имеют размеры от 38 х 89 мм до 184 мм (от 2 х 4 до 2 х 8), а размеры стенок варьируются от 38 х 64 мм до 184 мм (от 2 х 3 до 2 х 8).

Для специальных проектов, таких как чердачные фермы и сельскохозяйственные арки, вы можете использовать пиломатериалы большего размера, например. Платы 38 x 235 мм и 38 x 286 мм (2 x 10 и 2 x 12).

Преимущества стропильной фермы

Сборные деревянные фермы имеют много преимуществ. Вот основные причины, по которым они стали так популярны в строительстве и ремонте:

Долговечность

Их треугольная форма делает стропильные фермы устойчивыми к высоким уровням различных нагрузок.

Внушительный размах

Стропильные фермы имеют длину более 80 футов (24 м), что оставляет достаточно места для больших внутренних пространств без колонн или несущих стен.

Легкий

Обычно стропильные фермы весят от 0,04 до 0,07 кН/м (от 3 до 5 фунтов/фут) в зависимости от размера элементов. Их легкость не только облегчает обращение с ними, но и помогает снизить сейсмические нагрузки в зданиях с фермами крыши.

Чрезвычайно точные измерения

Фермы

спроектированы на компьютере и изготовлены на высокотехнологичном оборудовании, что обеспечивает однородный продукт с точностью до миллиметра.

Низкое воздействие на окружающую среду

Древесина, используемая для изготовления ферм крыши, является единственным устойчивым строительным материалом. Более того, древесина также изолирует углерод, накопленный во время ее роста.

Быстрые сроки изготовления

Кровельные фермы производятся на погодостойком заводе с использованием автоматизированных инструментов. Эти условия позволяют поставщикам кровельных ферм предлагать чрезвычайно короткие сроки изготовления даже для крупных заказов.

Простая установка

Стропильные фермы легко транспортируются краном и могут быть установлены с помощью простых и повторяющихся операций. Для установки стропильных ферм обычно требуется всего два человека.

Низкая стоимость

Использование стропильных ферм в строительном проекте позволяет сэкономить как на стоимости материалов, так и на рабочей силе.

Правила стропильных ферм

Национальный строительный кодекс Канады (NBC) требует, чтобы все сборные конструкции, используемые в строительстве зданий, соответствовали одним и тем же основным функциональным характеристикам.

В частности, производители должны гарантировать, что крыша не рухнет во время и после строительства, а фермы должны оставаться надежными и безопасными на протяжении всего срока службы.

Цена стропильной фермы

В большинстве проектов строительства или реконструкции вы сэкономите много денег, выбрав фермы крыши вместо обычного каркаса.

При этом на стоимость стропильной фермы влияет несколько факторов:

Размер здания

Чем больше здание, тем дороже будут фермы крыши, чтобы покрыть стоимость дополнительных материалов и рабочей силы.

Форма и архитектура здания

Поставщикам может потребоваться изготовить различные фермы, если крыша здания имеет очень сложную конструкцию, например.грамм. больше граней, разные уклоны, фронтоны и т. д. Эти работы более интенсивны и могут повлиять на стоимость.

Преобразование чердачного помещения

В отрасли принято взимать на 20–30 % больше за чердачные фермы, чем за стандартные фермы.

UsiHome: универсальный магазин кровельных ферм

Мы надеемся, что это краткое руководство дало вам лучшее представление о многочисленных потенциальных преимуществах стропильных ферм!

Есть вопросы по конструкции, наличию или цене наших деревянных ферм? Свяжитесь с нашими специалистами сегодня!

Терминология ферм крыши

Как работает ферма

Ферма — это рама, поддерживающая нагрузки за счет эффективной передачи усилий на концевые опоры.В то время как стержневой каркас может использовать более крупные элементы 2×8, 2×10 и т. д. (которые дороги) и могут потребовать либо дополнительных балок, либо внутренних несущих стен, фермы могут охватывать большее расстояние без дополнительных опор при использовании менее дорогих элементов.

Типовые каркасные системы

Фермовые каркасные системы обеспечивают невероятную гибкость во внешнем виде кровельной системы. Иллюстрации ниже предназначены для того, чтобы помочь вам визуализировать типичные системы каркасных ферм.

Фронтон

Двускатная крыша обеспечивает самые основные системы крыши.Двускатная крыша имеет вертикальные плоскости (обычно на более коротких концах здания) с наклонными плоскостями с обеих сторон, которые встречаются посередине. Фронтонная ферма обычно снабжена вертикальными перемычками, расположенными на расстоянии 2 футов от центра для облегчения обшивки.

Упавший фронтон

Если карниз крыши выходит за торцевую стену фронтона более чем на 1 фут, то обычно используется опускающийся фронтон для поддержки обшивки крыши. Верхний пояс фронтона опущен, так что строитель может провести ряд смотровых площадок (или лестниц) от фасции обратно к первой общей ферме.

Переход фронтона

Переходный фронтон возникает, когда ряд ферм меньшего пролета ведет к параллельным фермам большего пролета. Меньший фронтон будет иметь вертикальные стенки, расположенные на расстоянии 2 футов от центра по всей длине фермы. В то время как фермы с большим пролетом будут иметь вертикальные стенки, расположенные только на 2 фута в центре для той области, которая не покрыта фермой меньшего размера.

Набедренный комплект/наконечник

Голландское бедро

Бостон/Тюдор Бедро

Набор долины

Комплект «Долина» (красный) — это группа ферм, которые устанавливаются поверх других ферм, чтобы изменить внешний вид крыши.В этом примере без ендов у нас было бы пустое отверстие в крыше за балкой.

Комбинированные фермы

Когда фермы крыши слишком высоки для производства и/или доставки, мы «закроем» фермы и предоставим дополнительные фермы. Контейнеры слева показаны над крышей, чтобы можно было увидеть прогоны и систему связей.

Свесы

Верхний пояс, выходящий за нижний пояс и опору, называется выступом. Срез обычно используется на свесе, но он может выглядеть как на изображении справа.

Подшипники

Подшипниковые блоки

Раздавливание пятки. Иногда силы, передаваемые через древесину на несущую стену, достаточны для того, чтобы со временем древесина начала разрушаться, если только не используется опорный блок. В инженерном паспорте фермы со штампованной печатью будет указано, требуются ли для конкретной фермы опорные блоки. Если это так, в сертификате будут указаны размер и длина пиломатериала, положение блока и схема забивания гвоздей.

Общие условия для подшипников нижнего пояса

На рисунках ниже показаны два типичных состояния подшипника нижнего пояса.Тот, что слева, показывает ферму в подвеске. Правый конец изображения справа показывает ферму, прибитую к балке или ригелю.

Общие условия для подшипников верхнего пояса

Фермы могут иметь опору прямо под верхним поясом. Иногда подшипник находится между верхним и нижним поясом фермы, и будет использоваться подшипник средней высоты (вертикальный 2×6, показанный на изображении ниже). Если подшипник находится ниже нижнего пояса фермы, вертикальный конец фермы может проходить вниз, чтобы сидеть на подшипнике.

Типовые формы ферм

Внешний профиль фермы может принимать практически любую форму, которую вы можете себе представить. Некоторые из наиболее распространенных профилей показаны ниже.

Изображения на этой странице предоставлены компанией Alpine Engineered Products.

Ферма крыши – обзор

5.4.2.2 Метод пропеллерного анемометра

Скорость дыма можно измерить на уровне фермы крыши с помощью нескольких пропеллерных анемометров, установленных на сетке. Выход анемометров можно подключить к самописцу, расположенному на уровне рабочего этажа. Опыт показал, что шести-восьми анемометров обычно достаточно, чтобы дать хорошее описание скорости шлейфа. Преимущество этого подхода заключается в получении как профиля скорости, так и средней скорости шлейфа. Объединенная информация о распределении скоростей и наблюдаемом размере шлейфа обеспечивает необходимые расчетные параметры для обеспечения удовлетворительных характеристик спроектированного колпака. Рис. 5.43 представляет собой график зависимости среднего расхода шлейфа, измеренного на уровне фермы крыши, от времени для типичной операции выпуска в электросталеплавильной печи.Проводить такие измерения скорости стандартным методом не рекомендуется, т. к. пары и пыль имеют тенденцию вредить подшипникам гребных винтов, выводя анемометр из строя после ряда испытаний.

Рисунок 5.43. Средний расход шлейфа на уровне фермы крыши при врезке.

Связь между потоком плавучести и потоком загрязнителя:

Плавучесть Δ=gρ0−ρρ0≈gT−T0T0

Концентрация загрязнителя C=ggrainloadingρ0

Поток плавучести F=(Δmax2)×Q=const.

Поток загрязняющих веществ Cmax2×Q=const.

Для чистых плюмов распределение скорости, плавучести и концентрации одинаково.

umaxu(r)=ΔmaxΔ(r)=CmaxC(r)

Из исходного теплового потока q поток плавучести F равен

F=∫0∞Δ(r)u(r)dA= QGC0T0ρ0

90ρ0

C = Локальная концентрация загрязнительных веществ, M S -2

C MAX = Концентрация центральной линии шлейфа, взятая на капюшоном лицо при использовании для недивенирования, M S -2

C μ μ = Удельная температура окружающей среды, J G -1 K -1

Q = Расход шлейфа, M 3 S -1

Q = источник тепло Flux, J S -1

-1

R = радиальная координата, M

T = Местная температура шлейфа, K

T 0 = Температура температуры окружающей среды, K

U = локальная составляющая скорости вертикального шлейфа, м с −1

Δ=локальная плавучесть шлейфа, м с −2 903 86

P = Локальная плотность жидкости шлейфа, G M -3

1 = Гудушковая плотность вытяжной жидкости, G M -3

P 0 = плотность окружающей жидкости , г м −3

СТАЛЬНАЯ ФЕРМА КРЫШИ И ПЯТЬ ОСНОВНЫХ ТИПОВ

Производство и изготовление стальных ферм крыши из Вьетнама в Австралию, Новую Зеландию, Америку и по всему миру. Мы, AM Industries Vietnam, более эффективно и экологично удовлетворяем потребности подрядчиков и строителей.

Изменение климата и пандемия, такая как пандемия Covid-19, кардинально меняют нашу строительную отрасль. Мы можем наблюдать постепенное изменение тенденции строительства, переходя от древесных материалов к недревесным материалам, таким как сталь, более прочные, конструкционные композитные материалы и т. д.

Стальная ферма крыши становится одной из лучших альтернатив и наиболее важными элементами конструкции. В этой статье мы предоставим обзор стальной фермы крыши, сравним стальную и деревянную ферму крыши, а также 5 основных типов стальных ферм крыши.



Что такое стальная ферма крыши?

Стальная ферма крыши представляет собой треугольную систему прямых взаимосвязанных конструктивных элементов. Отдельные элементы соединяются в узлах сваркой. Внешние силы, приложенные к системе, и реакции опор обычно приложены к узлам.

Когда все элементы и приложенные силы находятся в одной плоскости, система представляет собой плоскость или 2D-ферму. Это тип стальной фермы, который обычно используется в стальных зданиях, где легко обеспечивается поддержка крыш, полов и внутренних нагрузок, таких как коммуникации и подвесные потолки.Его преимущества:

  • Большой пролет, который не могут выдержать деревянные балки
  • Легкий и прочный
  • Уменьшенный прогиб (по сравнению с простыми элементами)
  • Возможность выдерживать значительные нагрузки.

У вас есть дополнительные вопросы о стальных фермах (цена, чертежи, процесс) , свяжитесь с нами по электронной почте [email protected] (г-жа Тхань), и мы ответим в течение 12 часов .



Стальные кровельные фермы и деревянные кровельные фермы (дерево)

Деревянный каркас может быть одним из старейших методов строительства зданий, которые до сих пор широко используются. В среднем на новое жилищное строительство приходится треть всей потребляемой в США продукции из древесины.

Но все меняется. Лесные пожары усиливаются. Стоимость древесины резко возросла, так как все больше людей в штатах реконструируют или строят новые дома после обвала строительства в год пандемии, что привело к нехватке древесины, которая увеличивает стоимость строительства нового дома на одну семью более чем на 35 000 долларов.

С тех пор все больше и больше клиентов задумываются о переходе с деревянных ферм на стальные фермы.Кроме того, разработана конструктивная система целостности между деревянными и стальными фермами. Оба имеют преимущества и недостатки, в зависимости от ваших требований и предпочтений вашего строителя.

стальной крыше
Цена Цена становится более экономичным фермы, но его цена в последнее время резко возросла
Использование Предпочтение как для промышленных зданий (сарай, амбар, мельница, мастерская…), так и для жилых зданий Предпочтительно для жилых зданий: домов на одну семью, семейного склада…
Срок службы Стальная рама может прослужить не менее 50-70 лет при минимальном обслуживании и замене. Глобальная древесина хвойной древесины, как ожидается, продлится около 25-30 лет
вес стальной каркас обеспечивает значительно больший соотношение крена для веса, чем древесина
экстремальные условия
Стальная рама больше перемещается при колебаниях температуры
  • Устойчива к холоду
  • Сталь устойчива к плесени, гниению, нашествию термитов и насекомых
  • Современный дизайн конструкции и другие методы изоляции позволяют легче регулировать температуру.
    • Обладает большей огнестойкостью, чем незащищенные стальные балки.
    • Подвержен гниению и заражению насекомыми.
    • Обладает лучшими изоляционными свойствами, чем сталь
    Установка
    • Несмотря на то, что фермы крыши со стальным каркасом требуют больше навыков для установки, опытная команда должна быть в состоянии установить их быстро и эффективно
    • время установки
    Можно установить без помощи тяжелой машины.
    Переработка
    • 100% переработка и экологичность
    • Большая часть металлических ферм состоит из переработанного материала.



    • Чистая древесина, размерные пиломатериалы, пни и сучья легко перерабатываются.
    • Древесина, прошедшая обработку, покраску, морилку, загрязнение, не подлежит вторичной переработке.

    см. Наши тематические исследования стальной фермы для крыши и рамки для салата здесь

    Использование стальных ферментов крыши в зданиях

    стальные фермы используются в широком спектре промышленного и жилые дома.В частности, они являются наиболее подходящими решениями для строительных проектов, требующих длинных пролетов и гибкого пространства, таких как навесы с пролетами, фабрики, терминалы аэропортов, ангары для самолетов, крыши спортивных стадионов, зрительные залы и другие развлекательные здания. Фермы крыши также используются для перевозки тяжелых грузов, таких как мостовые краны, и иногда используются в качестве передаточных конструкций.



    5 основных типов стропильных ферм

    Фермы состоят из узлов растяжения и сжатия элементов.При гравитационных нагрузках верхний и нижний пояса фермы обеспечивают сопротивление сжатию и растяжению общему изгибу, а раскосы противостоят усилиям сдвига. Можно создать широкий спектр форм ферм. Каждый из них может различаться по общей геометрии и по выбору отдельных элементов.

    В этой статье мы сосредоточимся на представлении 5 основных типов ферм крыши, которые в основном используются в типичных одноэтажных промышленных зданиях, таких как навесы, фабрики, склады. Фермы крыши широко используются для выполнения двух основных функций:

    • Для несения нагрузки на крышу
    • Для обеспечения горизонтальной устойчивости
    Ферма Пратта («N-ферма»)

    Ферма Пратта использовалась на протяжении последних двух столетий. как эффективный метод фермы.Он обычно используется в зданиях с большими пролетами, пролет которых составляет от 20 до 100 м. Вертикальные элементы работают на сжатие, а диагональные на растяжение. Это упрощает и обеспечивает более эффективную конструкцию, поскольку сталь в диагональных элементах (при растяжении) может быть уменьшена.

    Это дает несколько эффектов: снижает стоимость конструкции за счет более эффективных элементов, снижает собственный вес и облегчает сборку конструкции. Этот тип фермы наиболее подходит для горизонтальных пролетов, где сила преимущественно в вертикальном направлении.

    Фермы Pratt обычно используются в длиннопролетных зданиях с пролетом от 20 до 100 м. В обычной ферме Пратта диагональные элементы испытывают растяжение под действием гравитационных нагрузок. Этот тип ферм используется там, где преобладают гравитационные нагрузки. Показана альтернативная ферма Пратта (внизу справа), диагональные элементы которой растянуты для подъемных нагрузок. Этот тип фермы используется там, где преобладают подъемные нагрузки, что может иметь место в открытых зданиях, таких как ангары для самолетов.

    Ферма Уоррена

    Ферма Уоррена состоит из лонжеронов, соединенных только угловыми поперечинами, образующими попеременно перевернутые пространства равностороннего треугольника по всей длине. Это дает чистую ферму: на каждую отдельную стойку, балку или связь действуют только силы растяжения или сжатия, на них не действуют силы изгиба или кручения.

    Нагрузки по диагоналям чередуются на сжатие и растяжение (при приближении к центру), без вертикальных элементов, в то время как элементы вблизи центра должны выдерживать как растяжение, так и сжатие в ответ на временные нагрузки.Эта конфигурация сочетает в себе прочность с экономией материалов и поэтому может быть относительно легкой. Балки одинаковой длины идеально подходят для использования в сборных модульных мостах.

    Фермы Уоррена обычно используются в длиннопролетных зданиях с пролетом от 20 до 100 м. Этот тип фермы также используется для горизонтальной фермы портальных/крановых балок.

    Ферма северного фонаря


    Одним из старейших и экономичных методов покрытия больших площадей является северный свет.Фермы северного фонаря традиционно используются для коротких пролетов крыш в промышленных зданиях цехового типа.

    Эта крыша состоит из ряда ферм, прикрепленных к балкам. Следовательно, это позволяет получить максимальную выгоду от естественного освещения за счет использования остекления на более крутом склоне, который обычно обращен на север или северо-восток, чтобы уменьшить приток солнечного света.

    На более крутой наклонной части фермы типично иметь ферму, идущую перпендикулярно плоскости фермы северного сияния, чтобы обеспечить большие пространства без колонн.

    Использование северного сияния для увеличения естественного дневного освещения может снизить эксплуатационные выбросы углерода зданиями, хотя их влияние следует изучить с помощью динамического теплового моделирования.

    Пилообразная ферма
    Разновидностью фермы северного фонаря является пилообразная ферма, которая используется в многопролетных зданиях. Подобно ферме северного фонаря, обычно включает ферму вертикальной грани, идущую перпендикулярно плоскости пилообразной фермы.
    Финковая ферма

    Финковая ферма является одним из наиболее распространенных типов ферм, особенно в жилых домах и пешеходных зонах. Ферма имеет внутреннюю конфигурацию стенки в форме буквы W, чтобы обеспечить максимальное соотношение прочности и материала для пролетов от 5 до 9 м, что покрывает большинство строящихся сегодня жилых домов.

    Ферма Fink обеспечивает экономию веса стали для короткопролетных скатных крыш, поскольку элементы разделены на более короткие элементы.Есть много способов упорядочить и разделить хорды и внутренние элементы. Таким образом, этот тип фермы обычно используется для строительства крыш в домах.



    AM Industries Производство стальных ферм во Вьетнаме

    Поставка стальных компонентов, стальных конструкций, изготовление стальных конструкций, промышленные услуги и поставки из Вьетнама и Азии для их строительных проектов по всему миру. более эффективным и устойчивым образом.

    Наша система металлических ферм является идеальным продуктом для ограждения стен здания со стоечным каркасом из стальных ферм. Наши фермы изготавливаются с использованием материалов American Steel здесь, в Соединенных Штатах, в соответствии с австралийскими стандартами стали, европейскими стандартами стали… У нас есть множество ферм для различных функций, включая фронтоны, отдельно стоящие навесы, навесные фермы и многое другое.

    Свяжитесь с нами здесь, чтобы получить лучшее предложение!


    Наши услуги —  Выберите ту, о которой вы хотели бы узнать больше

    Плюсы и минусы каждой

    Какую крышу выбрать для строительства дома?



    Вы, наверное, видели тысячи жилых крыш в своей жизни, большинство из которых либо двускатные крыши с двумя наклонными плоскостями, либо вальмовые крыши с четырьмя наклонными плоскостями. Но знаете ли вы, как они обычно строятся, есть ли различия в дизайне сборки и что означают эти различия?

    Оказывается, на месте можно построить как двускатную, так и вальмовую крышу, также называемую палочной, с использованием коньковых досок, стропил, хомутов и поясов. Оба типа крыш также могут быть построены с использованием сборных ферм, которые в основном выстраиваются, крепятся на месте и соединяются с обшивкой крыши.

    Мы собираемся объяснить оба типа конструкции крыши, различия между двумя кровельными системами и то, чем одна лучше другой.Подсказка: как и во многих других случаях, это зависит от многого.

    Независимо от того, имеет ли дом двускатную крышу (вверху) или шатровую крышу (внизу), конструкция крыши может быть построена на месте из габаритных пиломатериалов (сборка из палочек) или собрана из сборных ферм, доставленных на место работы грузовиками (сборка из ферм). ). Выбор за вами.



    Крыша из клееного бруса

    Когда вы представляете себе обычную крышу строящегося дома, будь то двускатная, вальмовая, навесная или двускатная (четыре наиболее распространенных, помимо плоской), вы, вероятно, думаете о стропилах, нижних поясах и, возможно, стяжках, которые перекрывают средняя или верхняя треть стропильного пролета двускатной крыши. Вот основные определения, соображения, плюсы и минусы этого типа кровли.



    Что такое стропила крыши?

    Стропила обычно представляют собой отрезки пиломатериалов размерами 2×6, 2×8, 2×10 или 2×12 и являются традиционным средством обрамления крыши. Процесс строительства с ними называется «каркас из палочек». Дома, построенные из стропил, часто называют «домами из палочек».

    Эта двускатная крыша является хорошим примером конструкции крыши из палочек.Вид сверху ясно показывает стропила и относительную простоту конструкции. Основная сложность связана с пересекающимися фронтонами сложной конструкции крыши (план № 198-1095).



    Как вы строите со стропилами?

    Плотники вырезают каждое стропило из габаритных пиломатериалов на стройплощадке. Каждый кусок дерева нужно обрезать по размеру и скрепить вручную вместе с коньковой доской, чтобы сформировать крышу. Это очень ручной процесс.



    Части построенной на месте крыши
    • Стропильная доска. Стропила – это то, что создает уклон крыши. Обычно они шире классического бруса. Плотники обычно используют 2×8, 2×10 и 2×12. Эти доски крепятся в двух местах: к коньковой доске на вершине крыши и к верхней пластине в месте примыкания к стене.

    • Коньковая доска. Это доска, которая образует козырек крыши и редко является несущим элементом конструкции. Важно, чтобы коньковая доска была того же размера, что и стропильные доски, хотя в некоторых случаях вместо нее можно использовать коньковый брус — более значительную длину пиломатериала, способную выдерживать структурную нагрузку.

    • Потолочная балка. Это доска, которая служит нижним поясом каждой стропила и образует перекрытие нижнего пространства.

    • Галстук-воротник. Этот кровельный элемент представляет собой отрезок размерного пиломатериала, который соединяет стропила двускатной крыши в средней и верхней трети стропильного пролета для противодействия естественному распиранию стропил.

    На этом виде строящейся крыши показаны некоторые из основных элементов двускатной крыши из стержней: стропила, коньковая доска, хомуты.Не показан нижний пояс или потолочная балка (фото : © Leerobin | Dreamstime ).



    Преимущества Stick-Built

    Есть много причин, по которым дизайнеры, подрядчики по строительству домов и сами строители считают использование крыш из палочек привлекательным вариантом.



    Все работы на месте

    Вы должны создать каждое стропило на стройплощадке. Из-за этого, если вы строите в более отдаленном месте, значительно проще доставить сырье к месту работы, чем пытаться переместить что-то уже построенное и довольно громоздкое.

    При необходимости материалы можно доставить на грузовике, лодке или даже на вертолете.



    Изготовлено на заказ

    Благодаря уникальному характеру строительных стропил вы можете быть уверены, что в последний момент можно внести изменения в план здания. Никогда не будет «остановить прессу!» момент при сооружении каркасной крыши.

    Кроме того, в подобном проекте нет времени на подготовку, потому что стропила не нужно заказывать или изготавливать заранее.А если изменения вносятся на месте в последнюю минуту — как это часто бывает во время строительства — строительство может начаться в тот же день, когда будут проработаны детали, если у вас есть доступ к лесопилке.

    Этот строящийся дом имеет комбинированную шатровую и двускатную крышу, которая строится на месте с использованием традиционных методов возведения дома. Необходимая индивидуальная резка и каркас упрощают сборку по сравнению с использованием готовых ферм (фото : Janece Flippo | Dreamstime ).



    Крутые крыши

    Крутые скатные крыши — очень желанный стиль для многих, и стропила могут легко поддерживать этот вид и создавать широкое открытое пространство под крышей. Из-за этого открытого пространства стропила могут обеспечить  90 005

    На этом изображении Большого зала в строящемся одноэтажном доме видна крыша с крутым наклоном в средней части, которая позволяет создать впечатляющий сводчатый потолок (план № 198-1095).



    Внутренние недостатки

    Вы обнаружите, что каждый недостаток строительства на месте на самом деле обратная сторона каждого из преимуществ, которые следует учитывать при строительстве крыши из палочек.



    Все работы ДОЛЖНЫ выполняться на месте

    Поскольку все работы должны быть завершены на месте, это означает, что погода полностью контролирует темпы строительства.

    Нехорошо, чтобы пиломатериалы намокали (или вы, возможно, ожидаете страховых случаев в будущем), поэтому не стоит работать под дождем или хранить материалы на месте слишком долго. Вы также должны учитывать воздействие ветреных дней и экстремальных температур, как холодных, так и жарких.



    Последствия индивидуального строительства

    Это преимущество особенно двустороннее по следующим причинам:

    • Вопросы безопасности. Поскольку крыша из палочек требует так много ручной работы на месте, всегда существует большая вероятность несчастных случаев или травм. Необходимо активно применять меры безопасности на рабочем месте, поскольку плотники будут проводить много времени на строительных лесах и лестницах высоко над землей. Когда крыша закончена, она также обычно не имеет подписи инженера-строителя, прикрепленной к конечному продукту, как это может быть на крыше, построенной из ферм.

    • Затраты. Для каркаса из стержней требуются более крупные куски пиломатериалов и их больше, чем для других типов кровли. Из-за требуемой рабочей силы, если вы нанимаете подрядчиков для сборки, эта стоимость также значительно выше из-за времени, проведенного на месте. Наконец, иногда доски могут уходить с рабочими, тем более что древесина обычно разрезается на удобные для переноски части и не хранится в инвентаре.

    • Мастерство. Вы можете столкнуться с множеством человеческих ошибок при строительстве крыши на месте.Даже самый опытный плотник может столкнуться с трудностями при изготовлении большого количества одинаковых стропил.



    Крутые крыши — до предела

    Крыши с очень крутым уклоном часто могут создавать много неиспользуемого — потраченного впустую — пространства внутри дома, если они не переоборудованы в жилые помещения или сводчатые внутренние потолки.



    Ферменная крыша

    Экономичные и экономящие время в большинстве случаев фермы приветствовались на строительной площадке, особенно в последние 50 лет или около того.Вот основные определения, соображения, а также плюсы и минусы кровли, построенной из сборных ферм, которые доставляются на место и поднимаются на место с помощью крана.



    Что такое ферма крыши?

    Ферма крыши жилого дома представляет собой готовую деревянную конструкцию, обычно треугольной формы, которая крепится к наружным стенам дома и соединяет их; он обеспечивает структурную поддержку обшивки крыши, подстилающего слоя и черепицы.

    На этих стопках стропильных ферм двускатного типа показаны различные конструкции структурной сетки. Лента обеспечивает прочность и позволяет использовать в каркасе пиломатериалы меньшего размера. Нижняя свая фермы показывает каркас стены фронтона на верхней ферме (фото : © Jeffreymetcalf31 | Dreamstime ).



    Как построить дом из ферм?

    Фермы чаще всего изготавливаются из 2×4 или 2×6 и изготавливаются на заводе за пределами площадки до начала строительства дома (известное как сборное производство или «сборное производство»).Затем фермы доставляются в целости и сохранности на строительную площадку. Поскольку каждую доску разрезает машина, это чрезвычайно точный процесс.



    Части ферменной крыши
    • Стропила, или Верхние пояса. Эти доски образуют верхнюю часть фермы.

    • Нижние аккорды. Доски, образующие основу фермы.

    • Скоба паутины. Эти доски соединяют верхний и нижний пояса — часто под разными углами — для обеспечения структурной целостности.

    Вверху:  Этот набор из восьми ферм с опорой коромысла опускается на место в доме, который находится в процессе строительства. Обратите внимание, что для этого процесса требуется безопасная доступность для использования большого автокрана ( фото : Public Domain ). Внизу:  На этой диаграмме показаны части фермы со стойкой. Стиль фермы позволяет выделить свободное пространство в центре, которое можно использовать для хранения ограниченного пространства на чердаке ( Иллюстрация предоставлена: Queen-post- ферма Билла Брэдли по лицензии CC BY-SA 3.0 )



    Преимущества ферменной крыши

    Вот почему использование ферм является привлекательным вариантом для многих строителей:



    Заводское изготовление Фермы

    созданы для точного соответствия потребностям вашего дома. Их можно модифицировать для защиты от землетрясений (например, если вы строите в Калифорнии) и других особых событий. Независимо от требований, они соответствуют универсальным стандартам проектирования и имеют одобрение инженера-строителя.

    Кроме того, точность использования пиломатериалов машинной резки означает, что меньше места для ошибок.



    Строительство вне площадки

    Поскольку фермы доставляются на строительную площадку готовыми к работе, вы не зависите от погоды, как в случае со стропилами. Фермам также труднее вернуться домой с рабочими, как это могут сделать запасные пиломатериалы от стропил.

    Кроме того, поскольку фермы создаются на земле, а затем размещаются на стенах, рабочие тратят меньше времени на леса и лестницы (и меньше времени на строительную площадку в целом), поэтому снижается вероятность падения и сокращаются трудозатраты.



    Скорость строительства

    Установка ферм в американском доме среднего размера занимает всего один день. Оттуда все идет довольно хорошо, так как затем можно приступить к обшивке крыши, а затем к черепице, причем довольно быстро.

    Если вы домовладелец, который хочет, чтобы проект был завершен быстро, или подрядчик, заинтересованный в максимальном сокращении графика строительства, тогда это важное соображение.



    Недостатки ферменной крыши

    Здание со сборными фермами крыши не полностью перевернуто; есть еще несколько минусов в использовании их для вашей крыши.



    Вес и размер

    В полностью собранном виде фермы громоздки и много весят. Из-за этого сокращается количество способов доставки ферм на строительную площадку. Вы не можете доставить их на пикапе, лодке или вертолете. Им нужно приехать через грузовой автомобиль; и их нужно поставить на место с помощью крана.

    Также будет сложно транспортировать фермы на более удаленную строительную площадку.



    Жесткая конструкция

    Фермы должны быть предварительно заказаны и поставляются в основном в собранном виде. Из-за этого у вас нет творческой свободы дизайна, которую может предложить крыша из стропил, просто потому, что вы не можете вносить какие-либо изменения или корректировки в последнюю минуту.



    Чердак

    Как правило, чердачное пространство сужается, если перед изготовлением не указана специальная конструкция фермы (например, ферзевая ферма).

    Эти вальмовые стропильные фермы в строящемся доме демонстрируют нехватку открытого свободного пространства на чердаке из-за замысловатой конструкционной лямки (фото : © Александр Радо | Dreamstime ).



    Фермы и стропила: что и когда?

    При рассмотрении преимуществ и недостатков решетчатых и ферменных крыш можно выделить определенные ситуации, в которых одна явно превосходит другую.

    Вы должны использовать фермы, когда

    • До строительной площадки легко добраться, так как вам понадобится грузовой автомобиль, чтобы добраться до нее.

    • Вам не нужно готовое чердачное помещение (то есть это может быть подполье и его не нужно использовать для реального хранения или жилого помещения).

    • Низкие затраты являются важным фактором.

    Вы должны использовать стропила, когда

    • Вы хотите использовать чердак как жилое или складское помещение и хотите, чтобы оно было больше.

    • Труднее добраться до дома (например, в горах или дома вне сети).



    Если бы кровля из бревен или ферм была идеальной, то нам не нужно было бы обсуждать, какая из них лучше.При выборе типа крыши важно учитывать бюджет, сроки и местоположение вашей постройки.





    Сноска: главная фотография этой статьи сделана Авелем Чуклановым на Unsplash



    .
