Производство плит жби: Запущена новая линия по производству плит перекрытий. Теперь мы выпускаем плиты ПБ шириной 1,5 м, 1,2 м и 1 м без продольных резов до 1000 м погонных в смену

Содержание

Производственные линии ЖБК-1

Завод непрерывно наращивает производственные мощности и проводит техническое перевооружение. Свое развитие завод ведет в наиболее перспективном направлении — внедрение в производство продукции для сборного монолитного каркасного домостроения.

В 2005 — 2008 гг на заводе введены в эксплуатацию следующее оборудование:
  • — две технологических линии по производству колонн и ригелей мощностью 6 300 куб.м в год;
  • — установлен дополнительный бетоносмесительный узел мощностью 75 000 куб.м в год;

В феврале 2009 г. введен в строй универсальный широкий стенд размером 3,5*70,0 метров для изготовления стеновых панелей, дорожных плит размером 2,0*6,0 метров, диафрагм жесткости, преднапряженных плит — опалубки толщиной 60-160 мм используемых в сборно-монолитном каркасном домостроении.

Завод АО «СЗ «ЖБК-1» обладает технологическими мощностями, позволяющими производить сборные железобетонные конструкции для сборно-монолитного каркаса жилых и общественных зданий.

Общий планировочный объем которых составляет до 100 000 кв.м. в год.

В 2010 году – на базе Формовочного цеха №2 смонтирован вибропресс, позволяющий изготавливать керамзитобетонные блоки, бордюрные камни, тротуарные плитки методом объёмного прессирования. Сегодня завод АО «СЗ «ЖБК-1» состоит из следующих структурных подразделений:
  • Формовочный цех №1
  • Формовочный цех №2
  • Арматурный цех
  • Бетонно-растворный цех
  • Ремонтно-механический цех
  • Служба главного энергетика
  • Служба главного механика
  • Автотранспортный цех
  • Административно-хозяйственный отдел
        В 2016 г. построен комплекс зданий и сооружений обеспечивающий производство многопустотных плит перекрытия стендовым способом методом экструзии на оборудовании итальянской фирмы Nordimpianti. Суммарная мощность введенной в строй технологической линии составляет 270 000 кв.м. перекрытий в год.
        Сегодня завод обладает уникальными возможностями по производству многопустотных плит перекрытия толщиной 220мм, шириной 1,5 м, 1,2м и 1,0м и пролетом до 10,5м, различных типов нагрузок. Данная технология позволяет также при необходимости производить плиты различных толщин и пролетов. Уникальным является возможность производства плит высотой сечения 500мм и пролетом до 18м для строительства промышленных и общественных зданий.



Пооперационная демонстрация производства пустотных плит перекрытий на оборудовании итальянской фирмы Nordimpianti с экструдером EVO на АО «СЗ «ЖБК-1», Чебоксары. Производство пустотки 1000, 1200, 1500 мм, высотой 220 мм. Одна формовочная вставка экструдера на 7 пустот для 1500 мм, вторая на 6 пустот для 1200 мм. Плиты 1000 мм производятся на той же 6-пустотной вставке путем снятия одного шнека и формующей трубы и сдвижки боковой заглаживающей пластины с одной стороны.
Также показаны универсальная пила +/- 90 градусов резы, универсальная машины чистки, смазки и раскладки преднапрягаемой арматуры, система обогрева, размотчик покрывала, адресная подача, полупортал с передаточным бункером.



Особенности производства железобетонных плит и панелей

Плоские, ребристые и криволинейные плиты и панели в зависимости от мощности предприятия, используемого оборудования, размеров изделий и других местных условий изготавливают со стационарно-поточной, а также непрерывно- и прерывно-поточной (стендовой, агрегатной и конвейерной) организацией производства.

В стационарно-поточном (стендовом) производстве при уплотнении смесей вибрированием используют обычные стенды и специальные установки конструкции «Гипростройиндустрии», состоящие из матриц с откидными бортами, подъемных рам со штырями для напряженной арматуры и специальных бетоноукладчиков. Для подачи пара в матрицах имеются полости и предусмотрена возможность отвода конденсата.

Для формования ребристых плит и панелей способом виброштампования применяют стенды конструкций НИИЖБа и «Гипростройиндустрии».

Тонкостенные криволинейные панели и панели двоякой кривизны, применяемые для покрытия промышленных зданий, изготавливают по стендовой технологии на утепленных железобетонных матрицах с помощью формовочной машины (см. рисунок ниже). Принцип работы машины заключается в непрерывном формовании панелей способом скользящего виброшаблона. Бетонная смесь из бункера попадает на поверхность железобетонной матрицы, создавая затвор, препятствующий истечению остальной смеси. По мере продвижения вперед задняя стенка бункера профилирует смесь и срезает излишки смеси, а оставшийся на матрице слой бетона уплотняется до заданной толщины виброшаблоном.

При движении машины вдоль рельсов, уложенных по обе стороны матрицы, бункер и шаблон перемещаются по боковым направляющим матрицы, повторяя их кривизну. Благодаря этому образуются продольный и поперечный профили панели и получаются изделия заданной толщины.

Установка для формования криволинейных панелей покрытий
1 — виброшаблон, 2 — противовес, 3 — бункер, 4 — механизм подъема, 5 — привод передвижения, 6 — портал машины, 7 — железобетонная матрица, 8 — направляющая, 9, 10 — опорные катки, 11 — направляющая каретка

Рабочая скорость продвижения машины с включенными вибраторами, расположенными внутри виброшаблона, составляет 0,5 м/мин. Поверхность изделия заглаживается на большой скорости. Подъем бункера и виброшаблона, необходимый при перемещении машины с матрицы на матрицу, осуществляется механизмом подъема с помощью тросов. Панели формуют в железобетонных матрицах сборно-монолитной конструкции.

В торцах матрицы устанавливают съемные металлические щиты, образующие опалубку поперечных ребер панелей.

В производстве тонкостенных криволинейных панелей применяют только жесткую бетонную смесь, которая при вибрировании не сползает по уклону матрицы. Во время пропаривания матрицу с изделием накрывают специальным коробом. Прежде чем снять панель, к ней болтами прикрепляют две монтажные вантовые распорки с проушинами, которые используют для извлечения панели из формы и монтажа. Это позволяет изготовлять панели без монтажных петель.

При прямоточной (агрегатной) организации технологии используют обычные и опрокидные формы с уплотнением смеси на виброплощадках. На рис. ниже показан цех по производству конструкций для промышленного строительства производительностью 30 тыс. м3

в год (409-10-15). Изготовление изделий ведется в формах и на поддонах на двух постах, каждый из которых оборудован виброплощадкой СМЖ-200А грузоподъемностью 15 т, продольным формоукладчиком СМЖ-153 и бетоноукладчиком СМЖ-162. Пролет оборудован двумя мостовыми кранами грузоподъемностью 15 т с автоматическими захватами СМЖ-46.

Типовой цех по производству конструкций для промышленного строительства с двумя формовочными постами 3000х6000 мм:
а — технологическая схема, б — план: 1 — самоходная тележка для транспортирования готовых изделий грузоподъемностью 20 т, 2 — тележка-прицеп, 3 — кран мостовой электрический грузоподъемностью 15 т, 4 — раздаточный бункер, 5 — бетоноукладчик, 6 — виброплощадка грузоподъемностью 15 т, 7 — формоукладчик продольный грузоподъемностью 15 т, 8 — камеры пропаривания, 9 — установка для электротермического натяжения стержней, 10 — формы, 11 — арматура сварная, 12 — стенд для контроля и ремонта изделий, 13 — стенд для сборки утепленных панелей, 14 — площадка складирования готовой продукции, 15 — пост распалубки и сборки форм, 16 — стеллаж для складирования стержней

Технологический процесс сводится к следующему. распалубленная форма или поддон подвергается чистке и смазке с помощью распылителя, подключаемого к линии централизованной подачи смазки. При изготовлении предварительно напряженных изделий со стержневой арматурой последняя электротермическим способом на установке СМЖ-129 (6596С/2) напрягается и закрепляется на поддоне. При изготовлении обычных изделий в поддон или форму укладывают арматурный каркас и закладные детали, после чего форма или поддон мостовым краном переносится на формоукладчик, где на поддон устанавливают бортоснастку. Формоукладчиком форма или поддон подается на виброплощадку и автоматически закрепляется на ней.

При изготовлении плоских изделий операции на формовочных постах автоматизированы. Во всех остальных случаях управление процессом формования осуществляется дистанционно. Подача бетонной смеси к формовочным постам осуществляется с промежуточной эстакады самоходными раздаточными бункерами СМЖ-1 (6611) емкостью 1,8 м3 непосредственно в бункера бетоноукладчиков.

Арматурные каркасы в готовом виде подаются из арматурного цеха к месту расположения постов распалубки и укладки арматуры. Там же размещена и установка для электротермического натяжения стержней. После формования изделий краном снимается бортоснастка и поддон с изделием транспортируется к камере тепловлажностной обработки. Ямные камеры снабжены устройствами с автоматически действующим кронштейнами СМЖ-293, которые в зависимости от типа и высоты изделий дают возможность устанавливать изделия в 4-6 ярусов. Применение камер с различным количеством ярусов требует переналадки направляющих стоек в зависимости от выпускаемой продукции. После тепловлажностной обработки изделия из камер извлекают краном и переносят к постам распалубки и сборки форм. Распалубленные изделия проходят контроль.

При изготовлении трехслойных утепленных панелей сборку их производят на стенде. Опрокидывание скорлуп панели ребрами вверх осуществляют при помощи мостового крана, а соединение скорлуп между собой — электросваркой. Обнаруженные при этом дефекты устраняют, изделия маркируют и после выдерживания грузят мостовым краном на самоходную тележку с прицепом и вывозят на склад готовой продукции. В зимнее время изделия выдерживают в цехе в течение 4 ч.

В состав аналогичной линии для производства панелей стен и покрытий промышленных зданий в типовом цехе (409-10-16/72) с двумя постами, предназначенными для изготовления изделий шириной 1500-3000 мм и длиной 12000 мм, входят: виброплощадка СМЖ-199А грузоподъемностью 24 т, бетоноукладчик СМЖ-162, формоукладчик СМЖ-35А, установка для натяжения арматуры СМЖ-84, ямные камеры пропаривания. Пролет оборудован мостовыми кранами грузоподъемностью 30/5 т с автоматическими захватами СМЖ-50.

Технико-экономические показатели цехов по производству панелей стен и покрытий для промышленного строительства приведены в таблице:

Технико-экономические показатели производства панелей, стен и покрытий для промышленного строительства

Показатели Шифр типового проекта
409-10-15/72 409-1016/72
Производственная мощность при двухсменной работе, тыс. м3 30,0 40,0
Число производственных рабочих, чел 35 35
Выработка на одного производственного рабочего при формовании, м3/год 1060 985
Съем с 1 м2 производственной площади, м32 15,0 16,0
Металлоемкость технологического оборудования, кг/м3 11,7 12,44
Удельные расходы на технологические нужды по формовочному пролету:
— электроэнергии, кВт∙ч/м3 3,9 3,6
— пара, кг/м3 265 315
— сжатого воздуха, нм33 3,3 3,6
— трудозатрат, чел∙ч/м3 1,92 1,93

Формование изделий этого типа в непрерывно- и прерывно-поточном (конвейерном) производствах осуществляют на прокатных станах и двухъярусных конвейерных линиях с принудительным ритмом (см. рисунок ниже). Последние характеризуются наиболее совершенным оборудованием.

Схема двухъярусного тележечного конвейера
1 — калибрующее устройство, 2 — профилирующий виброштамп, 3 — бетоноукладчик, 4 — машина для навивки арматуры, 5 — катучий поддон, 6 — вакуум-подъемник, 7 — камера тепловлажностной обработки, 8 — паропровод, 9 — подъемник-снижатель, 10 — гидротолкатель
  1. Бетоноведение
  2. Технология изготовления сборных железобетонных конструкций и деталей
  3. Бетонные работы в зимних условиях
  4. Производство сборных конструкций и деталей из легких бетонов
  5. Производство сборных изделий из плотных силикатных бетонов и бетонов на бесклинкерном вяжущем
  6. Производство бетонных и железобетонных изделий на полигонах
  7. Общие правила техники безопасности и противопожарные мероприятия на строительной площадке

ООО «ЖБИ-Урал ТЕХ» — завод по производству железобетонных изделий в Кургане

Компания «ЖБИ-Урал ТЕХ» за короткое время успела громко заявить о себе на рынке железобетонных изделий, предложив новые технологии производства, серьезное отношение к делу и добросовестное исполнение взятых на себя обязательств. В основе наших флагманских решений лежит более практичный и осмысленный инженерный подход к потребностям современного строительного рынка.

в Кургане мы установили новейшее конвейерное оборудование и уникальные виброформы. Каждый, кто хотя бы отдаленно знаком с изготовлением железобетонных конструкций, знает, что самое важное – максимально плотная утрамбовка бетона без пустот, от чего будет зависеть качество продукции и ее долговечность.

Весь каталог продукции – кольца, плиты перекрытия, лестничные марши, блоки ФБС, забивные сваи и многое другое – изготовлен в полном соответствии с нормами ГОСТ и СНиП. Независимая экспертная лаборатория на каждой стадии производства проводит проверку, и только при соблюдении каждого норматива выдает сертификаты качества.

Современные технологии отходят все дальше от не самых эффективных способов производства железобетонных изделий. И хотя бетон был и остается традиционным строительным материалом, опыт наглядно показывает, что новое оборудование способно внести качественные улучшения.

Компания полностью подстраивается под нужды современного строительного рынка. Мы предлагаем своим клиентам не просто купить ЖБИ изделия, но спроектировать любые конструкции, здания и сооружения. В основе работы «ЖБИ-Урал ТЕХ» лежит совершенно новый подход, благодаря которому мы заявляем об уникальности нашего проекта.

В отличие от других заводов и компаний, наш завод ЖБИ не использует сугубо коммерческий подход в работе с клиентами. Главная наша цель – популяризация железобетонных изделий и конструкций как технически обоснованного и экономичного применения отдельных элементов в гражданском и промышленном строительстве. Мы готовы не только продавать железобетонные изделия, но сопровождать клиентов на всех этапах стройки.

Проектирование зданий, расчет экономической обоснованности использования ЖБИ элементов, практические рекомендации по выбору материала и его использованию – все эти и многие другие вопросы входят в сферу нашей компетенции. ООО «ЖБИ-Урал ТЕХ» никогда не оставляет своих клиентов один на один со сложными вопросами и проблемами.

Полный доступ к всесторонней технической поддержке на каждом этапе, технические и функциональные преимущества нашей продукции делают железобетонные изделия практически идеальным решением для использования в строительстве частных и многоэтажных домов, промышленных и производственных объектов, дорог, подпорных элементов, мостов и много другого. Еще один плюсом ЖБИ производства Урал ТЕХ можно назвать особые условия производства:

  • использование качественного бетона высоких марок;
  • коррозионностойкая обработка арматуры;
  • европейские конвейерные линии с ЧПУ;
  • специальные формы с вибрационными механизмами.

Железобетон нельзя назвать технологией будущего, но это разумное сочетание новаторства и опыта, при котором создаются идеальные конструкции.

Ассортимент в Кургане

в Кургане завод выпускает следующие виды продукции:

  • строительные блоки – ФБС, ФБВ, ФБП;
  • бордюрный камень
  • бетонные плиты, водоотводные лотки
  • дорожные плиты;
  • колонны и лестничные марши;
  • пеноблоки;
  • забивные сваи
  • трубы и кольца ЖБИ;
  • плиты перекрытия и многое другое.

На каждый вид продукции действуют определенные регламенты ГОСТ и СНиП, которые неукоснительно соблюдаются. Выбор марки бетона и класса прочности, арматуры, способа производства, качественные характеристики и условия приемки – на каждом этапе проводится строгий контроль. В итоге все наши клиенты – строительные магазины, компании, частные и корпоративные заказчики – получают продукцию идеального качества.

Своим заказчикам мы предлагаем:

  • широкий ассортимент ЖБИ;
  • прямые поставки с производственной площадки в Кургане или со склада;
  • конкурентные цены и систему отсрочки/рассрочки платежа;
  • сопровождение проектов;
  • инженерно-техническую поддержку на каждом этапе;
  • доставку сразу на объект любой партии товара.

Мы не просто производим и занимаемся продажей своего товара, но популяризируем железобетон в строительстве. Нас называют фанатиками своего дела. Наверное, так оно и есть. Мы слишком хорошо знаем, что такое бетон и на что он способен в самых невероятныхусловиях эксплуатации.

ВИДЕО: Производство ЖБИ в Кургане

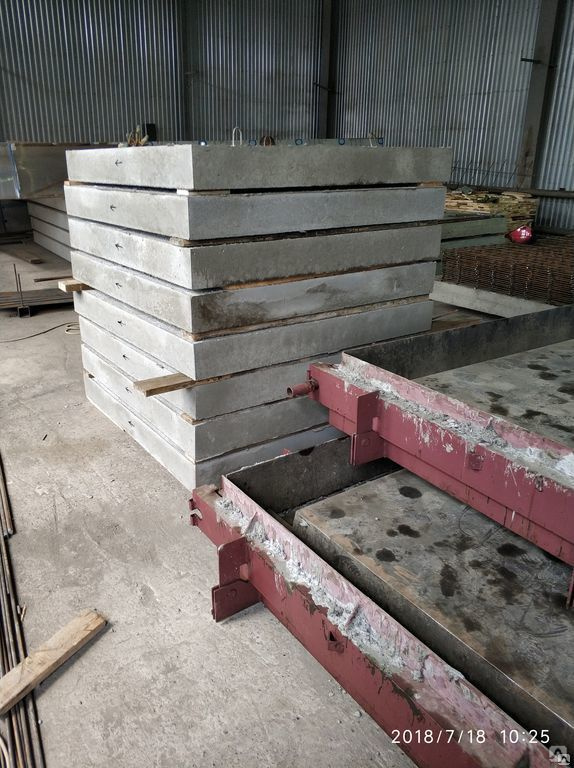

Производство плит перекрытия каналов

Главная » Плиты » Плиты перекрытия каналов (ВП)
Наименование изделия

L, мм

B,мм H,мм Масса,кг
Плиты ВП 16-6 1600 600 160 380
Плиты ВП 16-12  1600 1200 160 760
Плиты ВП 16-18  1600 1800 160 980
Плиты ВП 19-6 1900 600 160 430
Плиты ВП 19-12  1900 1200 160 860
Плиты ВП 19-18  1900 1800 160 1180
Плиты ВП 22-6 2200 600 160 500
Плиты ВП 22-12  2200 1200 160 1000
Плиты ВП 22-18  2200 1800 160 1400
Плиты ВП 25-12  2500 1200 220 1620
Плиты ВП 25-18  2500 1800 220 2220
Плиты ВП 28-12  2800 1200 220 1800
Плиты ВП 28-18  2800 1800 220 2520
Плиты ВП 31-12  3100 1200 260 2380
Плиты ВП 31-18  3100 1800 260 3450
Плиты ВП 34-12  3400 1200 260 2600
Плиты ВП 34-18  3400 1800 260 3680
Плиты ВП 37-12  3700 1200 320 3480
Плиты ВП 40-12 4000 1200 320 3780
Плиты ВП 40-18 4000 1800 320 5500
Плиты ВП 43-12 4300 1200 320 4500
Плиты ВП 46-12 4600 1200 260 4880
Плиты ВП 49-6 4900 600 400 2520
Плиты ВП 55-6 5500 600 400 3180
Плиты ПТП-8-6  800   600 80 95
Плиты ПТП-11-9  1100 900 80 195
Плиты ПТП-24-12  2400 1200 120 840
Плиты ПТП-28-12  2800 1200 120 980
Плиты ПТП-30-12  3000 1200 120 1060
Плиты ПТП-32-12  3200 1200 120 1120
Плиты ПТП-36-12  3600 1200 120 1260
Плиты ТП-27-12  2700 1200 220 1780
Плиты ТП-27-16  2700 1600 220 2310
Плиты ТП-35-12  3500 1200 220 2250
Плиты ТП-43-8  4300 800 220 1400
Плиты ТП-43-12  4300 1200 220 2830
Плиты ТП-47-8  4700 800 220 1820
Плиты ТП-47-12  4700 1200 220 2850

















































   Без использования железобетонных  изделий не обходится ни одно современное  строительство. ЖБ изделия обладают целым  рядом важных технических характеристик,  таких как сверхпрочность, надежность,  способность в течение длительного времени  выдерживать запредельные нагрузки,  простая технология изготовления и  длительный  эксплуатационный срок. С  момента их изобретения ЖБ изделия стали  незаменимы при воплощении в жизнь, даже  самых сложных строительных проектов.
 Спектр использования ЖБ изделий  чрезвычайно широк. Они применяются при  обустройстве фундаментов, кабельных  каналов и систем коммуникаций, монтаже    вентиляционных шахт, установке стен,  перекрытий, а также строительстве  колодцев и различных ограждений.
 Плиты перекрытия каналов применяются в  качестве перекрытий для сборных  железобетонных каналов. Плиты перекрытия ВП могут использоваться для перекрытия сборных  железобетонных лотков применяемых при монтаже поверхностных инженерных коммуникаций, а также с глубиной залегания до шести метров. Они могут использоваться  для монтажа коммуникационных систем в сейсмически нестабильных районах, а также в случае залегания грунтовых вод близко к поверхности земли, так как ЖБ изделия  обладают высокими термо- и гидроизоляционными свойствами.
 Плиты перекрытия кабельных каналов изготавливаются по той же технологии, что и все остальные виды железобетонных изделий. Глубина залегания теплотрасс намного  больше, чем глубина залегания плит перекрытия лотков кабельных каналов. По этой причине плиты перекрытия каналов в первую очередь предназначены для  предотвращения повреждения проходящих внутри них кабелей от механического повреждения. Однако, несмотря на это предъявляемые к ним требования являются не  менее жесткими, чем ко всем остальным ЖБ изделиям, так как повреждение силового кабеля может привести к негативным последствиям. Для обеспечения максимальной  безопасности кабелей для изготовления плит перекрытия кабельных каналов используют бетон не ниже класса В20, который армируют проволокой минимум класса степени  А-II и выше.
 В современном строительстве востребованными являются ЖБ плиты перекрытия каналов размеры, которых подбираются в зависимости от размеров канала или лотка.  Монтаж ЖБ плит перекрытия является достаточно простой задачей, но из-за большого веса изделий без использования специальной техники никак не справится. Также  при выполнении монтажных работ не следует устанавливать плиты на не ровную поверхность, так как это может привести к перекосу уже готовой конструкции в процессе  ее эксплуатации.

Линия по производству многопустотных плит из сборного железобетона

для коммерческого использования

Выберите выдающуюся линию по производству многопустотных плит из сборного железобетона , предлагаемую на Alibaba.com, чтобы получить заманчивые предложения, и наслаждайтесь блестящими результатами, когда дело доходит до производства плит. Линия по производству многопустотных плит , оснащенная первоклассными изобретениями и технологиями, может похвастаться непревзойденной эффективностью. Они делают производство плит простым и легким.Прочные материалы, используемые для сборки этой линии по производству многопустотных плит из сборного железобетона , обеспечивают их долговечность и невероятные результаты.

Просматривая сайт Alibaba.com, вы обнаружите, что линия по производству многопустотных плит из сборного железобетона входит в удивительную коллекцию, включающую обширные модели и размеры премиум-класса. Соответственно, все покупатели могут найти наиболее подходящую линию для производства сборных железобетонных пустотных плит в зависимости от их промышленных производственных спецификаций.Линия по производству многопустотных плит из сборного железобетона , загруженная мощными растворами и другими деталями, поддерживает оптимальные эксплуатационные уровни. В результате они особенно энергоэффективны и значительно экономят расходы на электроэнергию и счета за электроэнергию.

Поразительным плюсом этих линий по производству многопустотных плит из сборного железобетона является элементарное техническое обслуживание в первозданном состоянии и оптимальная производительность. Прямой способ их очистки гарантирует, что пыль или другие твердые частицы не будут скапливаться, препятствуя их выходу.Линия по производству многопустотных плит из сборного железобетона специально разработана для устранения ненужных рисков травм из-за очевидных характеристик безопасности. Для повышения эффективности операций производители сборных железобетонных плит производственной линии предоставляют клиентам отличные послепродажные услуги для безупречной установки и обслуживания.

Инвестиции в эти продукты — это огромный шаг, который требует тщательного изучения. Изучите Alibaba.com и откройте для себя линии по производству многопустотных плит из сборного железобетона серии .Выберите наиболее подходящий вариант и выведите свой бизнес на новый уровень. Делая покупки на сайте, вы сэкономите время и энергию, потому что каждый товар предлагает вам лучшее соотношение цены и качества.

Установки и оборудование для производства сборных железобетонных пустотных плит

Экструзионная машина для несущих плит / досок

Важные преимущества

1). Очень низкие инвестиции — установка завода открыта, всего через месяц для немедленного производства.Плиты экструдируются с помощью экструзионного станка и других вспомогательных машин на хорошо выровненной длинной бетонной платформе и естественным образом отверждаются в жарком и влажном климате, разрезаются по размеру, поднимаются и хранятся по бокам литейной платформы.
2). На вышеуказанной бетонной платформе и с теми же вспомогательными машинами изготовьте другие элементы: бетонные панели для изготовления перегородок, мультиэкструдированные элементы, такие как перемычка, колонна, балка, столб ограждения, буква «Т» и т. д. 3). Наш завод так же хорош, как мобильный завод. Установка над заводом на центральной дороге проектной площадки и экструдирование сборных железобетонных плит и бетонных панелей для изготовления перегородок + также добавление форм для изготовления сборных лестниц и т. д.Следовательно, все это уменьшит хлопоты и затраты на транспортировку плит и панелей + экономия на налогах и государственных расходах. обязанности, так как производство находится на объекте. после завершения работ оставьте бетонную платформу для использования в качестве дороги на площадке.
4). Мы поставляем производственный завод «под ключ», полностью оборудованный экструдерами, станками для натяжения, станками для резки слябов, дозирующими установками, козловыми кранами и т. д. с техническими ноу-хау и поддержкой.
5). Начните с наименьших вложений в 1,23 Cr, затем увеличьте емкость до максимальной с макси.до 3 Кр.
6). Окупаемость инвестиций заключается в использовании / продаже 6-месячной продукции Slab, т. е. 51 000 м2 (5 48 000 футов2).

Пустотные плиты — это сочетание передового дизайна и эффективных методов производства. Пустотные плиты требуют меньших перегородок, позволяют строить большие пространства с большей архитектурной свободой и гибкостью строительства во время и после строительства.

Отличительные особенности

Полностью самонесущие элементы
Гладкая нижняя сторона — готовая к окраске нижняя поверхность
Пустоты обеспечивают проходы для электрических, отопительных или других инженерных труб
Отличная огнестойкость (соответствует самым высоким требованиям для негорючих материалов)
Прочность и эффективность предварительно напряженного элемента для несущей способности, диапазона пролета и контроля прогиба
Уменьшить передачу звука и вибраций

Стратегические преимущества

Экономия материала за счет того, что плиты весят до 50 % меньше, чем традиционные монолитные бетонные плиты того же размера
Экономия затрат на конструкцию, так как снижение веса означает более легкий каркас конструкции
Быстрый оборот наличности, сокращение запасов благодаря своевременной доставке
Сокращение сроков строительства за счет работы в любых погодных условиях
Испытайте превосходное, очень дифференцированное качество в строительстве

Производится с помощью простой машины для экструзии бетона с полыми стержнями по сравнению с машиной для формования полых стержней. Эта запатентованная технология толкания непрерывно выдавливает или отливает многопустотные плиты на хорошо выровненных, длинных и гладких бетонных основаниях пола с низким содержанием цемента.

Для абатмента Используются прочные стальные рамы, изготовленные из очень толстых пластин M.S. (как показано на рисунке). Эти стальные рамы отлиты из бетона / заделаны на 2 метра ниже уровня земли в тупиковых и живых концах бетонных полов.

Миксер и вращающиеся рычаги с лопастями сконструированы таким образом, что он потребляет меньше энергии, а смешивание происходит быстро, что позволяет получить однородную смесь бетона с оптимальным соотношением вода/цемент, что в конечном итоге сокращает время отверждения.

Мини-самосвал перемещается непосредственно под смесителем бетонного завода для сбора бетонной смеси.Поскольку ковш установлен на передней стороне транспортного средства, можно наблюдать и контролировать процесс выгрузки бетонной смеси в бункер экструзионной машины. Он называется универсальным, потому что бетонная смесь может выгружаться с правой или левой стороны разливочной дорожки.

Он разработан со специальными функциями, которые можно использовать в агрессивной рабочей среде. Цикл резки может работать вручную или автоматически при распиловке прочной несущей рамы для резки многопустотных плит.Вода в качестве охлаждающей жидкости подается в точку реза циркулярной пилы, которая будет распиливать бетонную плиту. Механизм головки циркулярной пилы находится в воздухе и вдали от точки реза, поэтому брызги и загрязнения не могут попасть на движущиеся части.

Подъемная балка с зажимами предназначена для распалубки и штабелирования предварительно напряженных многопустотных плит, изготовленных на литейных станинах с помощью козлового крана.

Подъемная траверса с зажимами имеет функцию быстрого зацепления и расцепления для плавного непрерывного рабочего процесса.

Производство и анализ затрат на предварительно напряженные сборные железобетонные пустотные плиты / доски для кровли, полов и стен

Слипформер с полым сердечником может производить изделия из поликарбоната различных типов и размеров путем замены внутренних форм. Наш слипформер GLY может производить многослойные плиты HC на одной производственной линии, для этого требуется очень мало земли и высокая производительность.

Многофункциональная тележка для многопустотных плит из сборного железобетона используется для платформы для многопустотных плит для очистки, распыления разделительного состава и процесса отдачи проволоки. Он может широко использоваться в цементной, строительной и других отраслях промышленности. Он имеет структуру новинки, высокую эффективность, простоту в эксплуатации. Это незаменимые в таких отраслях, как производство цемента.

Автоматическая многоугольная автоматическая машина для резки предварительно напряженных бетонных полых плит используется для резки предварительно напряженных бетонных элементов, которые были первоначально сформированы и достигли определенной прочности с помощью алмазного пильного диска, чтобы разрезать на размер любой ширины, необходимой пользователю. .

Машина для производства многослойных слябов
Единственная машина, способная производить штабельное литье.
Это приводит к гибкому планированию производства и более эффективному использованию
доступных производственных площадей.

Технология Line Detection обеспечивает высочайшую точность производства многопустотных плит

Автоматический плоттер SmartJet, аспиратор бетона с модулем двойной пилы и пила для свежего бетона MAS работают вместе на 2.Производственная линия шириной 4 м.
Contiga A/S, расположенная в Тинглеве, на юге Дании, выводит производство многопустотных плит на новый уровень с помощью машин и оборудования от Echo Precast Engineering. Впервые используется недавно разработанная технология «Обнаружение линии», при которой плоттер оставляет отметку в виде отдельной точки отсчета. Таким образом, распиловочный станок может обрабатывать геометрию плиты с высочайшей точностью. В результате получается многопустотная плита, которая легко отвечает современным требованиям к функциональности и точности подгонки.

Contiga A/S, компания Heidelberg Cement Group, имеет более 35 000 м² производственных площадей и является одним из крупнейших производственных предприятий, собранных в одном месте в Скандинавии, для производства высококачественных сборных железобетонных элементов и пустотных плит для строительства. строительство. Компания со штаб-квартирой в Тинглеве на юге страны, недалеко от границы с Германией, естественно, также поставляет свою продукцию в соседнюю страну, которая также является высококонкурентным рынком.В дополнение к качеству и цене, имеет значение мощное и эффективное производственное предприятие, которое позволяет поставлять необходимое количество продукции в кратчайшие сроки.

Чтобы повысить эффективность заводского производства многопустотных плит и, таким образом, сократить расходы, руководство решило инвестировать в высокоавтоматизированную технологию завода, предлагаемую всемирно известным производителем оборудования Echo Precast Engineering (компания группы Progress) со штаб-квартирой в бельгийском городе Хутален.

«Нам был нужен поставщик, который мог бы предложить надежное, надежное обслуживание и поддержку, а также инновационное, стандартизированное проектирование заводов на основе проверенных и проверенных технологий — причина, по которой мы выбрали Echo Precast Engineering», — говорит Карстен Ревитц, генеральный директор Contiga A. /С.

Универсальный аспиратор бетона
После передачи технического задания, осмотра производственных цехов и подробной консультации вскоре был составлен список необходимого оборудования и сроки поставки, сборки и ввода в эксплуатацию: Комплект поставки включает универсальный аспиратор бетона (CA) для производственных площадок Contiga различной ширины, автоматическую пилу для свежего бетона (FCS), способную резать поперечины в свежем бетоне, многоугольную пилу (MAS) и два автоматических плоттера: Smartjet. – один из них (2.4 м) оснащен недавно разработанной технологией «Line Detection» с УФ-чернилами, которая позволяет значительно повысить точность маркировки на многопустотных плитах и ​​последующей отделки вырезов, отверстий и углублений пилой и аспиратором бетона. Вышеупомянутые машины также предназначались в ряде случаев для замены устаревшей техники.

Поставка осуществлялась в три этапа: Сначала универсальный аспиратор бетона прибыл на завод в Тинглеве. При желании машину можно использовать на всех существующих производственных площадках Contiga для производства многопустотных плит, как на 1.Грядки шириной 2 м и 2,4 м.

Автоматический плоттер для производственных площадок шириной 2,4 м с технологией Line Detection, недавно разработанной Echo Precast Engineering, которая обеспечивает высокую точность при нанесении маркировки для распилов, которые могут быть обнаружены автоматически для многоугловой пилы MAS для запуска процесс резки.
Echo Precast Engineering смог удовлетворить требование универсального применения машины, разработав две базовые рамы разной ширины — одна из двух рам подходит для 1.грядки шириной 2 м и одна на грядках шириной 2,4 м. В зависимости от текущих требований аспиратор бетона размещается и монтируется на той или иной раме, а затем может использоваться на соответствующей широкой производственной площадке.

Извлечение бетона из углублений и проемов и очистка стыков
Аспиратор бетона используется для удаления свежего бетона из областей, предварительно отмеченных плоттером на плитах, особенно для углублений или отверстий. Машина также снимает бетон с участков плиты, в которых должна быть обнажена арматура, например, для использования ее в качестве соединительной арматуры, что позволяет конструктивно соединить элемент с соседним элементом на строительной площадке.И, наконец, аспиратор используется для очистки и удаления излишков бетона с вырезанных поверхностей, из зазоров между двумя плитами, примыкающими друг к другу на производственной площадке, или просто бетона, случайно сошедшего с пути во время производства.

Пила для свежего бетона FCS производит продольную резку свежего бетона. №
Для вышеуказанных целей машина оснащена поворотным рычагом с всасывающей насадкой и соответствующим насосом, который подает бетон по шлангу в контейнер для отходов.Специально запрошенный контейнер может вместить в общей сложности 2000 литров бетона. Затем его необходимо опорожнить – для этого мощный вилочный погрузчик может поднять контейнер с машины за предусмотренную для этого подъемную проушину и снова установить его на машину.

Благодаря пружинной подвеске оператор может свободно перемещать аспиратор в продольном и поперечном направлениях. Платформа, по которой перемещается оператор с насадкой в ​​процессе всасывания, также регулируется по высоте; я.е. расстояние между платформой и многопустотной плитой или производственной станиной может быть увеличено или уменьшено, что делает работу с ней эргономически удобной.

Аспиратор бетона оснащен всасывающей насадкой и соответствующим насосом, который подает извлеченный свежий бетон через шланг в сборный контейнер объемом 2000 литров. Дополнительный модуль пилы двойного распила виден в передней части машины.
Пила для частичного пропила
Новшеством аспиратора бетона Contiga является то, что спереди – т.е.е. поперек направления движения – на каждую из двух опорных рам дополнительно устанавливается так называемая «двойная пила». Эта пила может делать пропилы в свежем бетоне под углом 90° и глубиной до 20 см. На каждую из двух опорных рам шириной 1,2 и 2,4 м аспиратора бетона была дополнительно установлена ​​«двойная пила». Эта пила может делать поперечные пропилы под углом 90° и глубиной до 20 см и приводится в действие аспиратором бетона.
Contiga выполняет эти «частичные разрезы» в областях плиты, где соединение между элементом и стеновым элементом выполняется позже во время сборки на месте.Двойная пила отрезает бетон только от верхней половины многопустотной плиты; нижняя половина, где находится арматура для предварительного напряжения, остается нетронутой.

После этого оператор может удалить бетон вручную или с помощью аспиратора бетона CA.

На втором этапе, когда бетон затвердеет, плиту можно расколоть с помощью пильного станка.

Двусторонние пилы на опорных рамах аспиратора бетона питаются непосредственно от аспиратора бетона.

Пила для свежего бетона также прорезает поперечную арматуру
Вторая поставка из Хуталена в Бельгии в Тинглев в Дании состоялась шесть месяцев спустя. В него входила заказанная пила по свежему бетону FCS. Пила для свежего бетона предназначена для производственных площадок Contiga шириной 2,4 м. Он выполняет продольные разрезы в свежем бетоне, чтобы иметь возможность производить пустотные плиты меньшей ширины даже на более широких основаниях, отрезая излишки бетона.

Многоугольная пила MAS (Multi-Angle-Saw) разрезает предварительно напряженные бетонные плиты на требуемую длину. Благодаря технологии обнаружения линий распиловочный станок может обнаруживать линии и автоматически резать в местах, отмеченных плоттером. Он может выполнять разрезы под углом от 0° до 180° и под углом от 90° до 0° или от 90° до 180°.
Особенностью пилы для свежего бетона Contiga является то, что она также разрезает арматурные стержни, вставленные в плиты, в поперечном направлении.Эти так называемые «поперечные стержни» часто встраивают в плиты в Дании для транспортировки краном и для армирования многопустотной плиты. Для этой цели пила имеет очень высокий крутящий момент. Это означает, что поперечные стержни можно резать без движения пилы, перемещая стержни в свежем бетоне и перемещая их из их точного положения в сборной бетонной плите.

Оснащая завод этой машиной, завод экономит время, энергию и стоимость стальных полотен пильного станка для затвердевшего бетона.

Автоматические плоттеры
Последней частью поставки, которая прибыла в Тинглев в декабре 2019 года, были плоттер 1.2 и плоттер SmartJet 2.4 с дополнительной печатающей головкой для обнаружения линии и полностью автоматический MAS (многоугольная пила). ). Плоттер — это динамичный актив производственного предприятия, поскольку он делает точные чертежи на многопустотных плитах — линии для вырезов, цифры или простые линии резки. №

Плоттер SmartJet для производственных площадок шириной 2,4 м оснащен так называемой технологией Line Detection, недавно разработанной Echo Precast Engineering, которая обеспечивает высокую точность при нанесении линий распила.С помощью этой интеллектуальной технологии плоттер наносит на плиту маркировку специальными чернилами, которые позже могут быть обнаружены пилой для позиционирования.

С помощью специальной чернильной метки станок устанавливает новую нулевую или контрольную точку для каждого реза. Машина последующей обработки, т.е. многоугольная пила использует свой специальный датчик для обнаружения маркировки и соответствующим образом выравнивает положение соответствующего реза. Эта процедура позволяет добиться максимальной точности.

Contiga A/S, компания Heidelberg Cement Group, имеет более 35.000 м2 производственных помещений и является одним из крупнейших производственных предприятий, собранных в одном месте в Скандинавии.
Традиционные последующие обрабатывающие машины, т. е. пилы и аспираторы, используют только обычные лазерные системы или энкодеры для расчета их положения на литейной платформе. Эти процедуры подвержены ошибкам. Лазерная система не будет учитывать усадку или смещение, происходящие после снятия натяжения. А энкодеры рассчитывают положение на основе вращения колес машины.Так как колеса могут пробуксовывать, например, из-за грязи на рельсах с остатками бетона, точное позиционирование становится невозможным.

Весь обмен данными между компьютерами системы управления заводом и ПЛК пил и плоттеров Contiga осуществляется через беспроводную систему. Это означает, что данные планирования процессов маркировки или резки и извлечения передаются по беспроводной сети на соответствующую машину через локальную радиосеть Wi-Fi.

Автоматический плоттер может зарегистрировать, например, дефект или плиту, если это необходимо, может переместить оператор.Плоттер, завершив свою работу, может отправить полученный файл обратно в сеть Contiga. Этот файл будет проверен в отделе планирования и далее отправлен на распиловочный станок с обновленным отчетом о размещении маркировки.

Данные передаются в открытом формате файла PXML, который расшифровывается как Progress XML и обеспечивает совместимость с другими программными решениями, используемыми на предприятии. В качестве альтернативы доступны порты USB для передачи данных.

Многоугольная пила также для диагональных распилов
MAS можно использовать на всех 2.Производственные площадки шириной 4 м в Contiga. MAS разрезает предварительно напряженные бетонные плиты на требуемую длину. Он может выполнять резку под углом от 0° до 180°, а также резку под углом от 90° до 0° или резку под углом от 90° до 180°.

Скорость пиления регулируется автоматически электронным регулятором мощности двигателя пилы. Эта машина может резать пустотные плиты высотой от 12 до 50 см.

MAS также приводится в движение электродвигателем. Кабель питания, в свою очередь, наматывается или разматывается с помощью барабана.Это мощная машина; он имеет встроенное обнаружение линий для автоматической работы, когда он обнаруживает линии маркировки, сделанные плоттером. Он работает в режиме онлайн и при необходимости может получать удаленную поддержку от технической группы Echo Precast Engineering.

Датчики безопасности
Поскольку MAS может работать автоматически, он оснащен датчиками безопасности, которые могут обнаруживать любое препятствие или человека на своем пути и приостанавливать производство до тех пор, пока препятствие не будет устранено. Это предотвращает аварии и аварии.

Доверительные отношения
Генеральный директор Contiga Карстен Ревитц очень доволен предоставленной технологией и услугами Echo Precast Engineering. «Машины были доставлены даже раньше, чем было оговорено изначально. Это было сделано без каких-либо проблем после того, как мы запросили более короткое время доставки на более позднем этапе».

Он добавляет: «Только пандемия Covid-19 и сопутствующие ограничения на поездки для техников и инструкторов вызвали непредсказуемые, минимальные задержки при вводе в эксплуатацию и обучении операторов машин.Но и эти проблемы быстро решались. Сервис и сотрудничество просто супер.”

(Эта статья была написана и впервые опубликована Кристианом Яном, CPI, Германия).

404 | Университет Кейптауна

<Главное меню>—-Почетные степени присуждены——Текущий——Архив———2018———2017——- -2016———2015———2014———2013———2012———2011— —— 2010——— 2009——— 2008——— 2007—— Все почетные выпускники—- Награда заслуженного учителя- —Книжная награда UCT—-Награда UCT Creative Works—-Исследователи с рейтингом NRF—-Награда за социальную отзывчивость—-Стипендиаты UCT—-Отмеченные наградами книги—-Алан Пайфер Награда —- Награда за совместную образовательную практику (CEP) —- Награда канцлера за лидерство в Африке UCT ——Обзор трансформации——Как мы пришли к этому——Где мы сейчас——В новостях—-Планы и политика—-Занятость Справедливость —— Обзор справедливости в сфере занятости —— Набор, развитие и удержание —— Для студентов —- Для персонала —— Место и пространство —— Комитет по наименованию зданий (NoBC) назвали 2021 год —- Дискриминация, домогательства и насилие —- C взаимодействие с общественностью —- Поддержка учебной программы —- Управление инклюзивности и изменений (OIC) —- Контакты отдела трансформации — Информационные бюллетени — Устойчивое развитие — Введение в устойчивое развитие — Университетская комиссия по ответственному инвестированию —- Здания и их влияние на устойчивость —- Планирование и постановка целей —- Преобразование учебной программы и исследований —- Доска объявлений об устойчивом развитии —- Загрузки материалов об устойчивом развитии — Искусство и культура — Спорт и общество — Посетите сайт UCT—-Обзор посещений UCT—-Транспорт и парковка—Официальная продукция UCT—Магазин кампуса UCTАбитуриенты и студенты—Алфавитный список—Информационные бюллетени преподавателей—Коммерция—Инженерия и искусственная среда (EBE)- -Медицинские науки—Гуманитарные науки—Юриспруденция—Наука—Высшая школа бизнеса (GSB)—Центр развития высшего образования (CHED)Исследования и инновации —Обзор исследований и инноваций—UCT и ЦУР—- Цель 1: Ликвидация бедности —- Цель 2: Ликвидация голода —- Цель 3: Хорошее здоровье и благополучие —- Цель 4: Качественное образование —- Цель 5: Гендерное равенство —- Цель 6: Кле водоснабжение и санитария—-Цель 7: Доступная и чистая энергия—-Цель 8: Достойная работа и экономический рост—-Цель 9: Промышленность, инновации и инфраструктура—-Цель 10: Сокращение неравенства— —Цель 11: Устойчивые города и сообщества—-Цель 12: Ответственное потребление и производство—-Цель 13: Борьба с изменением климата—-Цель 14: Жизнь под водой—-Цель 15: Жизнь на суше- —Цель 16: Мир, справедливость и сильные институты—-Цель 17: Партнерство для достижения целей—Рейтинги—Новости исследований— Ведущие исследователи—-Наши исследователи—-Рейтинг NRF A— —NRF с рейтингом P —-NRF с рейтингом B, C и Y—-члены ASSAf—-члены SAYAS— Награды —- Введение в награды UCT —- Премия Алана Пайфера за исследования —- Премия за творческие работы —- Премия Гарри Оппенгеймера Fellowship —- Награды NRF —- Награды NSTF-South42 —- UCT Книжная премия — Награды «Женщины в науке» — Глобальные исследовательские партнерства — Знакомство с глобальными исследовательскими партнерствами в UCT — Партнерства — Африканские партнерства — Глобальные исследовательские сети — Совместная степень программы—-Контакты по глобальному взаимодействию— Исследовательские группы —-Сильные междисциплинарные исследования —-Центры передового опыта —-Исследовательские группы (по факультетам)—-Южно-африканские исследовательские кафедры—-Университетские исследовательские институты—Инновации в UCT—Публикации— -Обзор публикаций—-Краткий обзор исследований UCT—-Umthombo—-Руководство для аспирантов—-Отчеты об электронных исследованиях—-Отчеты об инновациях—-Отчеты об исследованиях—-Стратегия исследований— -Отчет об исследованиях для Сената и Совета — Стипендии для постдокторских исследований —- Обзор —- Предлагаемые стипендии —- Финансирование постдокторских исследований —- Новые зачисления в PDRF —- Повторная активация зачисления в PDRF — -Доска объявлений о стипендиях—-Контакты в административном офисе PGFO Postdoc—-Услуги—Научная поддержкаПреподавание и обучение—Введение в преподавание и обучение-Награда выдающегося учителяСоциальная отзывчивость—Обзор социальной отзывчивости—Улучшение школНепрерывное образованиеПожертвования в пользу UCT— Офис для СМИ — Новости — Связь со СМИ

Мастер по бетону объясняет, как массово производить бетонные плиты для столешниц

С момента регистрации в 1988 году компания Ferazzoli Imports of New England Inc. управляет дизайнерским центром, выставочным залом, складом и производственным предприятием в Коннектикуте. Сегодня, после добавления бетонных производственных мощностей ModaCrete, его кампус занимает около 190 000 квадратных футов. Фотографии предоставлены ModaCrete

Перемещение по мрамору, граниту и искусственным композитам. С ростом популярности бетонных столешниц пришло время массовому производству сборных железобетонных плит вступить в бой.

После четырех лет исследований и разработок молодая компания ModaCrete, U.Южнокорейский производитель прецизионных бетонных изделий с высокими эксплуатационными характеристиками готов предложить потребителям новый вид премиального бетона для кухонных и ванных столешниц.

Основной продукцией ModaCrete являются бетонные плиты размером 5 на 10 футов, из которых местные специалисты по камню могут изготовить столешницы, камины и другие архитектурные элементы как для жилых, так и для коммерческих помещений. Плиты ModaCrete предлагаются в четырех вариантах. Pearl и Cosmopolitan поставляются с различными открытыми заполнителями, такими как перламутр и цветное переработанное стекло.Java отличается плавными земляными тонами, а однотонные цвета коллекции Elements дополняют дизайны от современного до деревенского.

Еще осенью 2008 года Майкл Р. Кук, ремесленник, занимающийся проектированием, изготовлением и производством бетона, начал консультирование с Ferazzoli Imports of New England Inc., хорошо зарекомендовавшим себя региональным импортером, дистрибьютором, производителем и розничным продавцом в Мидлтауне, штат Коннектикут. ., занимавшихся камнем, фарфором и стеклом. Компания хотела расширить свой ассортимент, включив в него сборный железобетон.

Вместе Кук и команда Фераццоли работали над созданием модной бетонной плиты с надлежащей прочностью, чтобы она могла конкурировать с другими материалами премиум-класса и могла продаваться традиционными способами.

Несмотря на то, что большое количество оборудования, необходимого для реализации концепции, уже было на месте из-за бизнеса Фераццоли по производству камня, партнерам все еще нужно было построить полуавтоматический производственный завод для чего-то, что никогда раньше не делалось, говорит Кук. главный операционный директор ModaCrete, дочерней компании Ferazzoli, производящей бетонные плиты.

«Мы были в серой зоне, — говорит он. «Нам пришлось спроектировать и изготовить множество машин, необходимых для производства бетонных плит. Мы не могли их купить, потому что их не существовало».

Им также пришлось разработать собственную бетонную смесь. «Нам нужно было построить бетонную смесь на сжатие 15 000 фунтов на квадратный дюйм и на изгиб 1200 фунтов на квадратный дюйм без армирования, которая обеспечила косметически желательный внешний вид», — говорит Кук. «Затем нам нужно было найти реальный способ масштабировать его из лаборатории в процесс массового производства.”

При разработке своих бетонных смесей они сделали несколько уникальных открытий. Самым интригующим было сочетание и процесс, которые, по словам Кука, позволили получить образцы с прочностью на сжатие более 40 000 фунтов на квадратный дюйм и на изгиб 5000 фунтов на квадратный дюйм без армирования (намного больше того, что требовалось для ModaCrete). .

К 2012 году плиты ModaCrete были готовы к выходу на рынок.

Кто покупает продукцию ModaCrete?
Основная часть наших продаж приходится на дистрибьюторов и производителей натурального и искусственного камня, которые, в свою очередь, продают продукцию потребителям, начиная от домовладельцев и заканчивая коммерческими розничными торговцами.

Какова зона вашего распространения?
В настоящее время продукция ModaCrete распространяется на северо-востоке США компанией Ferazzoli Imports of New England. Мы также ведем переговоры с другими компаниями о распространении нашей продукции в Соединенных Штатах, Канаде и Европе. В конце концов, мы надеемся распространять по всему миру.

Что потребовалось для запуска вашего нового бизнеса с точки зрения капитала, оборудования и времени?
Потребовалось около четырех лет, меняющийся штат от двух до 15 с лишним человек, объект площадью 50 000 квадратных футов и капитал в размере более 1 миллиона долларов США, чтобы исследовать и разработать сборную бетонную плиту с высокой устойчивостью к пятнам и царапинам, которая могут быть изготовлены и проданы традиционными способами региональными предприятиями по всей стране.

Какие трудности возникали при разработке плит ModaCrete?
Первым препятствием была сила. Мы хотели разработать наши бетонные плиты с достаточной прочностью на сжатие и изгиб, чтобы они могли выдерживать процесс изготовления без использования каких-либо армирующих материалов. В настоящее время мы достигаем 14 900 psi на сжатие и 1 224 psi на изгиб.

Вторым и более сложным препятствием было создание рабочей поверхности, которая была бы сравнима или превосходила бы конкурирующие поверхности в отношении окрашивания, травления и царапания.Мы не химики — и до сих пор ими не являемся, — но нам удалось определить и разработать собственный запатентованный герметик и систему, которые могут стать новым эталоном для герметиков для бетона.

Потребители могут заплатить за решение о том, где на плите ModaCrete следует разместить шаблон, чтобы создать интересный дизайн.

Опишите материалы и методы, используемые для производства ваших плит.
Наши сборные железобетонные плиты производятся на полуавтоматическом заводе собственной разработки с использованием наших запатентованных высокоэффективных бетонных смесей.После того, как отливки затвердеют, станок с числовым программным управлением (ЧПУ) измеряет плиты до определенной толщины и создает желаемую отделку, например, полировку или хонингование. Затем плиты проходят многоступенчатый процесс герметизации и отверждаются в течение 24 часов. После отверждения плиты укладываются на А-образные рамы и готовятся к отправке.

Какие еще продукты вы предлагаете помимо бетонных плит?
ModaCrete находится на завершающей стадии разработки линии раковин и душевых систем, которые будут готовы к серийному производству этой весной.Мы также работаем над туалетными столиками, облицовкой, плиткой и мебелью, которые будем продавать в будущем.

Почему вы решили перейти на серийное производство?
Это единственный способ сделать бетонные столешницы популярными. Чтобы добиться этого, нам нужно было внедрить систему, в которой потребители могли бы легко увидеть наш продукт как жизнеспособный вариант поверхности премиум-класса. Мы решили сделать это через розничных продавцов кухонь и ванных комнат и их местных производителей столешниц. Чтобы обеспечить эту отрасль, мы должны были иметь возможность производить подходящий продукт в больших объемах.

Считаете ли вы массовое производство общей тенденцией рынка сборного железобетона?
Не думаю, что массовое производство — это тренд. Я считаю, что это был непредвиденный компонент производственного цикла бетона.

Популярность декоративного бетона значительно возросла за последнее десятилетие, и он продемонстрировал свою способность принимать и преодолевать экстремальные дизайнерские задачи. Я думаю, что по мере того, как с бетоном будет происходить больше технических достижений, мы увидим дополнительные инновации в области серийного производства бетонных изделий.

Насколько, по вашему мнению, ваша продукция лучше конкурентов?
Благодаря разнообразному дизайну, эстетике, цене и характеристикам, продукты ModaCrete могут смело конкурировать с премиальными вариантами покрытия из инженерного камня, натурального камня и, конечно же, бетона. Наш уровень стойкости к пятнам, травлению и царапинам превзойдет как минимум 75% натуральных камней, представленных сегодня на рынке.

По сравнению с несколькими серийно выпускаемыми бетонными плитами на сегодняшнем рынке, продукты ModaCrete находятся в отдельной категории.В то время как наши конкуренты производят только плиты, содержащие переработанное стекло, предложения ModaCrete включают в себя переработанное стекло, натуральные заполнители, сплошные цвета и мраморные узоры. Кроме того, мы оптимизировали размер наших плит 5 на 10 футов для производства и подняли планку уровня защиты от пятен и травления.

Выполняете ли вы индивидуальные заказы?
Да, мы можем выполнить индивидуальные заказы любого объема и конфигурации, а также изготовить единичные изделия на заказ в единственном экземпляре.

Есть еще вопросы по вашему проекту?

Оборудование для производства многопустотных плит

котировки в режиме реального времени, цены последней продажи -Оформить заказ.ком

Описание продукта:

50003 PECAST WACT COLLOW COLE DLabs Производящие оборудование

1. PECAST FOLE POLLOW CORE PLabs Production Оборудование для производства:

Продукты этой серии (не круговые и круговые) являются идеальными машинами. для изготовления строительных материалов на конструкциях больших пролетов и больших нагрузок на заводах, в школах, больницах, торговых центрах, офисных зданиях и жилых домах.



Наши машины для производства многопустотных плит отличаются разумной конструкцией, простотой эксплуатации, удобством обслуживания и длительным сроком службы. Длина плиты может достигать от 4,2 м до 18 м; ширина 600мм, 900мм и 1200мм; толщиной 120мм, 150мм, 180мм, 200мм, 250мм, 300мм, 380мм.



Машины для производства многопустотных плит работают на ярусном столе, сначала натягивая высокопрочную стальную прядь с низкой релаксацией, а затем методом проталкивания для формирования бетонной многопустотной плиты.Плиты, которые формируются, имеют преимущества гладкой поверхности и структуры высокой плотности.



  2.     Оборудование для производства многопустотных плит из сборного железобетона:



• Одна машина может производить одну плиту по более низкой цене, высокой износостойкости, длительному сроку службы.

• В случае проблем с качеством компания предоставляет бесплатную замену.

• Бесплатная техническая поддержка.

• Обеспечение регулярных посещений потребителей

• Простая конструкция, простота в эксплуатации, меньше изнашиваемых деталей



3. PECAST WACKET POLLOW CORE DLabs производство оборудования Изображения:

40009

PECAST BECAST STECAST STECAST STECAST Спецификация:

9 1. 1-1.3 16,16 2900X1500x1200 GLY200-1200 1.1-1.3 13,22 3700X1550X1550 GLY250-1200 12,6 1.1-1.3 3700X1550X1500 7 1.1-1.3 10,83 3700X1550X1500 GLY380-1200 39,2 0,8-1,0 12,27 4600X1850X1600

тип

диаграмма и диаметр

Номер и диаметр проводов

Max Span

Total Power

производительность

(м / мин)

Макс.Load

(Kn / M2)

Общий размер

(мм)

Вес

(кг)

GLY180-1200

11 / Peach

12 /9.5or12.7

18,5

3300

8 /персик

9/10.5or12.7

10

22

5300

8 / персик

10 / 12,7

33

11,1

6200

GLY300-1200

6 /персик

8/12.

15

40

6900

8 / ромба

8

/ 12,7

18

7500


Производственный процесс

Rebar натяжение

Сырье, подготавливая

Формовка

Наши клиенты

5. Упаковка и доставка



• Тросы используются для крепления машины на прицепе или внутри контейнера.

• Машина покрыта пластиковой пленкой.

• Машины могут быть упакованы в брезентовый или деревянный ящик по желанию заказчика.



6. Часто задаваемые вопросы:



Мы организовали несколько общих вопросов для наших клиентов, которые могут помочь вам искренне:

•    Какую информацию мы должны подтвердить с вами, прежде чем отправить официальный Какую плиту вы хотите сделать, стеновую панель, кровельную панель, перемычку или что-то еще?

У вас есть точный размер плиты (толщина и ширина плиты)? Если нет, пожалуйста, сообщите нам пролет плиты, мы дадим вам предложение.

• Пользовались ли вы раньше такими машинами?

Наша машина полностью отличается от европейской машины. Пожалуйста, не следуйте их инструкциям.

•  Какая у вас машина?

Наша основная продукция: машина для производства многопустотных плит с большим пролетом GLY, машина для производства легких стеновых панелей, машина для перемычек, машина для колонн, машина для резки пустотных плит, самосвал для подачи бетона, машина для натяжения высокопрочной стальной проволоки, количество которых превышает типов и более четырехсот стандартов. Мы можем предоставить весь план и технологию поддержки для сборного железобетона.



7. Наша служба поддержки:



• Мы постоянно оказываем техническую поддержку.

• Мы предоставляем годовую гарантию на всю машину.

• Мы бесплатно поставляем быстроизнашиваемые детали.

•  Мы предлагаем недорогое продолжение обслуживания по истечении срока гарантии.

• Мы предоставляем бесплатное обучение для конечных пользователей

Технологии производства сборного железобетона Elematic

SOUTEAST ASIA CONSTRUCTION11 Апр 2019

Технологии производства сборного железобетона Elematic

Автоматический плоттер E9 для быстрого и точного производства многопустотных плит.Управление осуществляется через сенсорную панель.

Плоттер наносит на поверхность литого сляба линии разреза, прямоугольники и окружности для отверстий и резервирования, а также идентификационные тексты и коды.

Компания Elematic демонстрирует свои технологии на выставке Bauma 2019.

Компания Elematic также предлагает систему WallMES, которая обеспечивает автоматическое планирование производства, отслеживание выполнения работ и контроль качества производства сборных железобетонных конструкций.

Экструдер E9 в работе. Машина используется в производстве пустотных плит.

Новый автоматический плоттер Elematic E9 ускоряет и делает процесс производства многопустотных плит быстрым и точным, что приводит к существенной экономии средств. Он поставляется с простым сенсорным экраном, который отвечает потребностям оператора машины. Плоттер наносит линии разреза, прямоугольники и окружности для отверстий и резервирования, а также идентификационные тексты и коды на поверхности отлитого сляба. Он также отмечает места для разделителей и фурнитуры на пустой поверхности кровати. Возможна как продольная, так и поперечная печать текста.

Новый уровень точности печати достигается за счет прямой передачи файла с деталями конструкции плиты из программного обеспечения для проектирования (например, Tekla Structures BIM) в систему управления плоттером FloorMES. Передача происходит через беспроводное удаленное соединение без каких-либо ручных вмешательств, что устраняет риск человеческих ошибок на этом этапе процесса. Дальнейшим повышением точности построения является непрерывное лазерное позиционирование вдоль литейной платформы. Точность лазера +/- 1 мм.

Управление плоттером

E9 осуществляется с помощью простого 15,6-дюймового сенсорного экрана, предназначенного для решения повседневных задач построения графиков на заводах по производству сборных железобетонных изделий. На экране отображаются плиты на станинах, а быстрое перепланирование на станине позволяет оператору: проверять и при необходимости редактировать данные на станке, удалять дефектные участки плиты, определять новую начальную точку и удалять геометрию.

На экране также отображается рабочий статус, такой как время начала, номер плиты, задачи и прошедшее время, оповещения и оставшийся заряд батареи и уровни чернил.Это легко использовать; пользователи могут масштабировать и перетаскивать элементы, как на любом другом смарт-устройстве. Пользовательский интерфейс стандартно доступен на английском, русском и финском языках. Любой другой язык доступен в качестве опции.

Для безопасной работы плоттер оснащен световыми датчиками на обоих буферах, а также ультразвуковыми датчиками. Машина автоматически останавливается при любых препятствиях на пути, оснащена световой и звуковой сигнализацией. Кабели не нужны, так как плоттер работает от батареек. По словам Elematic, полностью заряженная батарея работает 16 часов или от одного до трех дней, в зависимости от кроватей и использования машины.В качестве опции доступен автоматический буровой станок.

Есть несколько других функций, облегчающих техническое обслуживание машины. К ним относятся быстрая настройка и калибровка на экране, а также устойчивая к засорению печатающая головка. Аппарат готов к удаленному устранению неполадок и поддержке через соединение Wi-Fi (требуется подключение к сети).

WallMES

Кроме того, система WallMES является частью нового передового решения Elematic по управлению заводом по производству сборных железобетонных изделий и будет охватывать автоматическое планирование производства, отслеживание выполнения работ и контроль качества производства сборных железобетонных стен. Система также может получать информацию о конструкции панелей непосредственно из систем BIM, таких как Tekla Structures.

Система Elematic WallMES оптимизирует производство панелей и предоставляет множество инструментов для планирования и контроля. Компания заявила, что основной целью системы управления производством (MES) является достижение бесперебойного, непрерывного производства и низких эксплуатационных расходов, а также обеспечение высокого качества сборных стеновых панелей.

Компания Elematic также предлагает производителям сборных железобетонных конструкций возможность виртуально ознакомиться с примером производственной линии.Компания указала, что в ближайшем будущем виртуальные 3D-модели, вероятно, будут использоваться для инженерного процесса с самого начала. Таким образом, понимание общей картины, как все будет работать в целом, и одновременное видение даже мельчайших деталей облегчит успешное проектирование компоновки завода.

Экструдер E9

Кроме того, совершенно новый экструдер Elematic E9 обеспечит высокую скорость литья благодаря отдельным двигателям подающих шнеков, автоматическому контролю уплотнения второго поколения и продуманному предотвращению подпрыгивания. В дополнение к стандартному производству пустотных плит новая конструкция машины позволит отливать различные сборные плиты, такие как плиты-заполнители, плиты-крылышки, сплошные плиты, а также сваи и столбы.

Оснащенный усовершенствованным пользовательским интерфейсом с сенсорным экраном, дополнительными интеллектуальными функциями и опцией интеллектуальной переработки бетона, новый экструдер также обеспечит новый современный пользовательский интерфейс и значительную экономию материалов без каких-либо замедлений производства. С новым запуском семейство экструдеров Elematic теперь состоит из трех различных моделей: S5, P7 и E9.

www.elematic.com

.
