Провод ПНСВ — прогревочный кабель

Отображение единственного товара

Сортировать

Показывать 6 товаровПоказывать 12 товаровПоказывать 18 товаров

Провод прогревочный — описание и применение

В монолитном строительстве, как и в любом деле, есть свои хитрости. Одна из них – использование прогревочного провода ПНСВ для бетона. Применяют его в условиях низких температур, ведь зимой застывание раствора идет гораздо медленнее. Чтобы процесс строительства не стоял на месте в ожидании, пока бетон затвердеет, специалисты нашли отличный выход – прогревать раствор с помощью специального провода. При этом, использование ПНСВ не только ускоряет процесс застывания бетонной смеси, но и обеспечивает ему максимально однородную структуру, несмотря на неблагоприятные погодные условия.



Прогревочный провод не восприимчив к перепадам температур, его рекомендуют использовать в строительстве даже при морозах до -60°С.

А максимально допустимая температура его эксплуатации +80°С. Кроме того, данное изделие может похвастаться высокой стойкостью к химическим реагентам, например, к воздействию 20%-процентного раствора поваренной соли, 30%-процентного раствора щелочей NaOH или Са (ОН)2. Такую универсальность и стойкость изделию обеспечивает изоляционное покрытие, выполненное, как правило, из ПВХ-пластиката или же из полиэтилена. Принцип действия прогревочного провода заключается в том, что его прокладывают в опалубку, установленную на армирующий каркас, а затем заливают бетонным раствором. Затем подается нужное напряжение. Вся тепловая энергия передается бетону, благодаря чему он быстрее и равномернее застывает.

Преимущества провода ПНСВ от Простор групп

Процедура использования провода прогревочного ПНСВ относительно проста, однако специалисты строительной отрасли советуют внимательно подходить к выбору самого провода. Ведь его кладут, что называется «на века», и замена технически невозможна.

Поэтому нужно использовать только качественные изделия от проверенных производителей, тщательно подбирая нужные диаметр, сечение и другие характеристики. Консультанты компании Простор Групп помогут произвести все расчеты и купить изделие, соответствующее всем запросам клиента.

Провод прогревочный, помимо ускорения процесса отвердевания бетонного раствора, дает еще ряд преимуществ. Например, при прогреве быстрее сохнут не только бетонные перекрытия, в которые вмонтирован провод, но и стены, покрытые грунтовкой или краской, лучше высыхает шпаклевка и приклеиваются обои.

Провод прогревочный | Торговая компания «САЙФ»

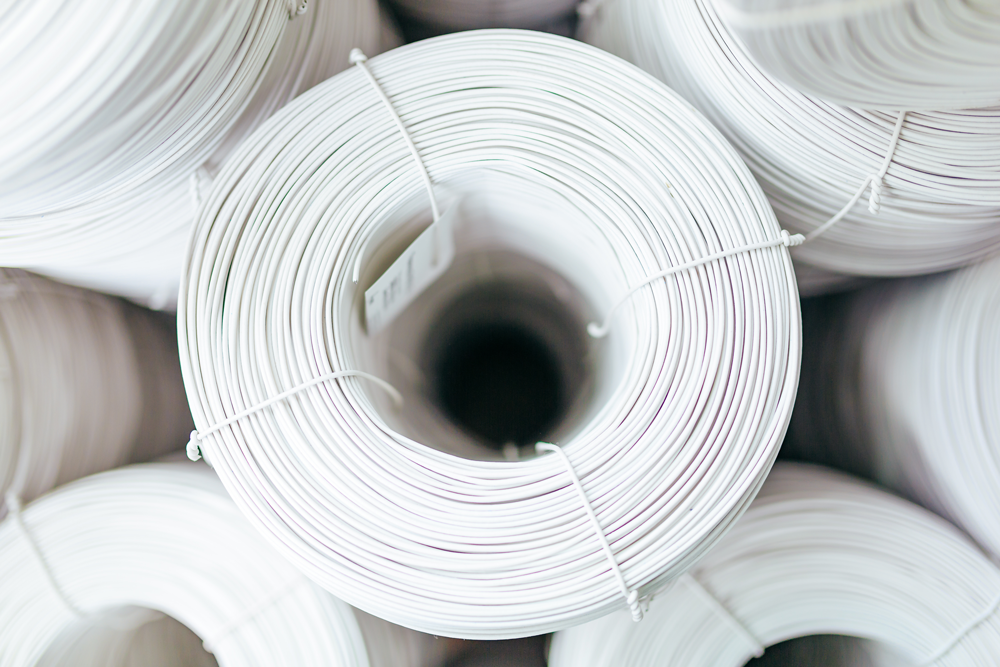

Провод прогревочный ПНСВ предназначен для обогрева при монтаже монолитного и железобетона в зимнее время при температурах до минус 30 градусов Цельсия. Провод прогревочный ПНСВ состоит из двух элементов — стальной однопроволочной жилы круглой формы и изоляции из ПВХ-пластиката или полиэтилена. Провод прогревочный ПНСВ обладает стойкостью стойки к смене температуры окружающей среды: от -60°до +50°С Максимально допустимая температура эксплуатации провода прогревочного ПНСВ составляет +80°С.

  Прокладка провода прогревочного ПНСВ должна проводиться при температуре окружающей среды не ниже -15°С.


 Кол-во жил, сечение (мм2)

Наружный диаметр (мм)

Удельный вес (кг/км)

1х1,2

2,8

16





В корзину

К несомненным преимуществам использования провода ПТПЖ следует отнести высокую энергоемкость и экономичность технологии. Также плюсами являются исключение замерзания бетона в раннем возрасте и обеспечение высокого качества работ.

Греющие провода укладываются непосредственно в саму возводимую конструкцию перед началом работ. Провод ПТПЖ оптимально использовать для прогрева монолитного бетона или железобетона, напольных нагревателей, которые работают при напряжении переменного тока до 380 В и номинальной частоте 50 Гц или постоянном токе до 1000 В.

Технические особенности:

  • две жилы изготовлены из стальной проволоки диаметром 1,2 мм
  • диапазон рабочих температур от -60ºС до 50ºС, при этом температура непосредственной прокладки и монтажа
  • такого провода должна быть не менее -25ºС и не более 50ºС;
  • сопротивление изоляции (на 1000 м) составляет не менее 1МОм при температуре 20ºС

В корзину

Компания «САЙФ» реализует:

Нагревательный кабель КДБС специально разработан для ускорения застывания бетона при строительстве зданий и сооружений.



Кабельные секции КДБС обеспечивают возможность проведения монолитно-строительных работ круглый год. Нагревательный кабель КДБС это –

  • самый эффективный способ прогрева бетона;
  • быстрое и равномерное твердение бетона при низких температурах;
  • простой монтаж;
  • отсутствие трансформатора для подключения питания и затрат, связанных с его применением;
  • стабильная мощность и равномерный прогрев без кипения и выгорания проводов.



КАК КУПИТЬ? ЗВОНИТЕ (3412) 77-19-00, 77-20-00

ИЛИ ПИШИТЕ [email protected]

Принцип действия Нагревательный кабель раскладывается на арматуре объекта, подлежащего заливке бетоном. После заливки бетона в опалубку, кабель подключают к сети электропитания. Кабель КДБС, проявляя свои нагревательные свойства, сушит бетон необходимое время, исходя из условий эксплуатации и размеров бетонной конструкции. После высушивания кабель отключают от сети питания, обрезают концы и оставляют внутри бетонной конструкции.

Конструкция секций КДБС

Секция КДБС состоит из двухжильного кабеля, соединенного с установочным проводом. Кабель с одной стороны соединен с установочным проводом при помощи соединительной муфты, а с другой стороны имеет концевую муфту.

Изоляция-химически сшитый полиэтилен, оболочка-ПВХ.

Муфты – на основе термоусаживающихся трубок — обеспечивают герметичность соединения.

Сечения установочного провода УДБ 3:  1,5; 2,5 и 4,0 мм2 в зависимости от мощности секции

Наименование секции нагревательной кабельной лина нагр. части, м Стартовая мощность секции, Вт Номинальная мощность секции, Вт Сопротивление секции при +20°С, Ом
Секция нагревательная кабельная 40КДБС-10 10,0 440 400 104,5-121,0
Секция нагревательная кабельная 40КДБС-20 20,0 910 800 50,5-58,5
Секция нагревательная кабельная 40КДБС-54 53,0 2250 2120 19,9-23,1
Секция нагревательная кабельная 40КДБС-82 82,0 4080 3280 11,3-13,1
Секция нагревательная кабельная 40КДБС-100 100,0 5120 4000 9,0-10,4
Секция нагревательная кабельная 40КДБС-150 150,0 7680 6000 6,0-6,9



ХОТИТЕ УЗНАТЬ БОЛЬШЕ ЗВОНИТЕ (3412) 77-19-00, 77-20-00



Технические характеристики

Напряжение питания ~220-240 В
Линейная мощность в установившемся режиме 40 Вт/м
Сопротивление изоляции 10. МОм*м
Минимальная температура монтажа -30 °С
Минимальный радиус изгиба при монтаже 35 мм
Номинальный размер нагревательного кабеля (диаметр) 5–7 мм
Длина установочного провода 2 м
Минимальное расстояние между нитками нагревательного кабеля 60 мм
Степень защиты IP67



Рекомендации по необходимой мощности и монтажу секций КДБС

  • Кабель монтируется на арматуру в массе бетона, но не глубже 20 см от поверхности, масса внутри элемента конструкции обычно не прогревается.
  • Укладка кабеля должна обеспечить равномерность прогрева при единовременной заливке.
  • Пересечение большой площади прогреваемого элемента с бетонными и кирпичными массивами недопустимо – масса выстудит элемент, мощности прогрева не хватит.
  • Обычно на 1 кв. м прогреваемой поверхности идет 4 погонных метра кабеля.
  • Необходимая ориентировочная мощность для прогрева: на 1куб. м монолитного бетонного изделия требуется от 0,4 — 1,5 кВт мощности прогрева, это зависит от толщины и материала опалубки, устройства парника, температуры и ветра, также важно учитывать и применяемые присадки для бетона.

Форма для расчета необходимого количества секций 40КДБС

Отверждение бетона

коэффициент теплопроводности материала опалубки (таблица) 0,17 Вт/м·°С
толщина материала опалубки (одной стенки) 21 мм
коэффициент теплопроводности теплоизоляции (таблица) 0,05 Вт/м·°С
толщина теплоизоляции 80 мм
температура окружающей среды -10 °С
требуемая температура 40 °С
необходимая мощность обогрева 36 Вт/м2
площадь поверхности заливаемой конструкции 65 м2
линейная мощность кабеля 40 Вт/м
необходимая длина кабеля 58 м

Разогрев бетона

толщина заливаемой конструкции 250 мм
плотность бетона 2000 кг/м3
удельная теплоемкость бетона 840 Дж/кг·°С
толщина материала опалубки (таблица) 21 мм
плотность материала опалубки (таблица) 600 кг/м3
удельная теплоемкость материала опалубки (таблица) 2520 Дж/кг·°С
толщина теплоизоляции 80 мм
плотность теплоизоляции (таблица) 144 кг/м3
удельная теплоемкость теплоизоляции (таблица) 1100 Дж/кг·°С
требуемое время разогрева 24 часов
итоговая мощность 367 Вт/м2
площадь поверхности заливаемой конструкции 65 м2
линейная мощность кабеля 40 Вт/м
необходимая длина кабеля 596 м
  — Заполняется пользователем
  — Результат расчёта

Примечание.
При разогреве бетонной смеси скорость нагрева не должна превышать 6°С/час. Следует принимать во внимание, что скорость разогрева смеси постепенно снижается. Скорость разогрева смеси в первые часы разогрева может превышать среднюю скорость в 1,5 — 2 раза.

ПРИМЕР:
Требуется разогрев смеси от 10°С до 40°С за 24 часа.
Средняя скорость разогрева составляет (40-10)/24 = 1,25°С/час.
В первые часы после включения системы обогрева скорость разогрева смеси составит 2 — 2,5°С/час.

Удельные теплоемкости, плотности и коэффициенты теплопроводности теплоизоляций

Материал теплоизоляции Коэффициент теплопроводности Вт/(м∙°С) Теплоемкость Дж/(кг∙°С) Плотность кг/м³
Асбестовая ткань 0,13 1100 650
Асбестовый шнур ШАОН 0,13 1000 1300
Вата стеклянная 0,06 840 100
Керамзитобетон 0,23 840 600
Минеральная вата 0,05 1100 144
Пенопласт 0,043 1260 100
Пеноплекс 0,032 1340 50
Пенополистирол 0,036 1340 50
Пенополиуретан 0,035 1256 50
Пенополиэтилен 0,036 1170 50
Пеностекло 0,05 840 130
Пенофол 0,038 1950 54
Маты из стеклянного штапельного волокна на синтетическом связующем 0,04 670 80
Маты теплоизоляционные базальтовые 0,038
Шнур асбестовый пуховой ШАП 0,093 1110 800
Шнур энергетический ШТЭ 0,05 1100 150
Энергофлекс 0,038 1170 30

Удельные теплоемкости, плотности и коэффициенты теплопроводности материалов опалубки

Материал опалубки Коэффициент теплопроводности Кт, Вт/(м2 × °С) Удельная теплоемкость Дж/кг·°С Плотность кг/м³
Хвойные породы 0,17 2520 480
Лиственные породы 0,23 2520 650
Фанера клееная 0,17 2520 600
Рубероид, пергамин 0,17 1470 600
Сталь 52 460 7800

Виды бетона Применение
Особо тяжелые специальное строительство, главным образом, для защиты от радиоактивного излучения (АЭС, подземные пункты управления, хранилища радиоактивных отходов и др. ).
Тяжелые для  особо прочного фундамента крупных промышленных объектов.
Облегченные ленточные фундаменты,  элементы несущих конструкций
Легкие для стен, плит ограждений
Особо легкие (газобетон, пенобетон) для монтажа внутренних перегородок в помещениях,  в качестве утеплителя

Скачать файл по расчету кабеля КДБС

В корзину

Провод прогревочный ПНСВ-1,2, цена, описание, доставка в Москве. Артикул № ПНСВ1,2

Описание

Прогревочный провод ПНСВ-1.2 является незаменимым материалом в строительстве бетонных или железобетонных конструкций в условиях отрицательных температур. Он применяется для обогрева при фиксированном монтаже объектов нефтяной и газовой промышленности, монолитного бетона и железобетона, а также для напольных нагревателей при напряжении до 380 В переменного тока и частоте 50 Гц или постоянного тока до 1000 В.

Провод ПНСВ-1.2 мм является стойким к водной и легко-кислотной среде и способен нагревать элементы до 80 С0. Обладает огромным коэффициентом полезного действия.

ПНСВ 1.2 черный — провод для прогрева бетона со стальной жилой сечением 1.2 миллиметр, в ПВХ изоляции.

Сегодня провода с маркировкой ПНСВ являются довольно распространенными. Их используют в бетонном и монолитном строительстве, при возведении объектов нефтяной промышленности и газовой инфраструктуры, а также при строительстве жилых домов. Такие провода используют для обогрева полов, они могут применяться для подключения к сети с переменным током частотой в 50Гц и напряжением до 380 В, либо к сетям с постоянным напряжением до 1000 В.

Конструкция провода ПНСВ довольно проста, в ее основе лежит одиночная стальная жила округлой формы, которая помещена в оболочку из поливинилхлоридного пластиката или пластика, а сама маркировка провода предусматривает оговаривает не только наличие одиночного провода округлого сечения (С) и изолята из пластика (В), но и оговаривает его назначение (П – провод, Н – нагревательный).

На подобную продукцию распространяется гарантия в 2 года, а фактический срок эксплуатации провода достигает 16 лет при соблюдении всех условий его использования.

Особенности применения провода ПНСВ 1.2 черный заключаются в следующем:

  • Монтаж возможен только при температуре выше «минус» 15 градусов по Цельсию, а использование – в диапазоне от «минус» 60 до «плюс» 45 градусов.
  • Провод устойчив к воздействию влаги, солевых и щелочных растворов низкой концентрации.
  • Минимальный радиус его изгиба составляет порядка 25 мм.
  • Расстояние между соседними проводами после их монтажа не должно быть меньше 15 мм.
  • Для обеспечения равномерного обогрева поверхности необходимо использовать тонкую фольгу (толщиной до 5 мм), которая укладывается поверх проводки.
  • Подвод провода к нагревательному концу осуществляется «холодным» концом.
  • Предпочтительным методом соединения является пайка с применением медного бандажа, хотя может использоваться и любой другой метод, который обеспечивает надежность соединения в долгосрочной перспективе.
  • Сопротивление провода, измеренное на 1 км его длины, составляет порядка 1 МОм при средней температуре 20 градусов по Цельсию.

Таким образом, эксплуатационные характеристики и высокое сопротивление проводов позволяет с успехом использовать их для создания нагревающих поверхностей в жилых помещениях и на производственных предприятиях.

Расшифровка маркировки ПНСВ 1.2 черный:

П — провод.

Н — нагревательный.

С — стальная жила.

В — ПВХ изоляция.

1.2 — сечение жилы в квадратных миллиметрах

Инструкция по прогреву:

  • Первый отрезок времени – бетон разогревается, при этом. Скорость должна быть не выше 10 градусов по Цельсию за 2 часа времени;
  • Нагрев по изотерме, это самый важный период, здесь нужно следить за тем, чтобы температура не достигла 80 градусов;
  • Последний – период остывания. Скорость остывания нагретого бетона должна быть не выше 5 градусов в час.

При использовании отдельной электрической станции, можно использовать схему подключения звезда. Она несколько эффективнее змейки, и при этом отлично подходит для небольших площадей. Перед монтажом обязательно использование технологической карты объекта.

В интернет-магазине www.svarbi.ru, а также в магазинах группы компаний СВАРБИ вы всегда сможете получить подробную информацию о товаре, его характеристиках и условиях доставки.
