Крепление для лаг пола, способы, кронштейны, подкладки и столбики

Еще не так давно в процессе укладки лаг на черновое основание под брусья укладывали куски фанеры или же деревянные колья. Таким образом можно было обезопасить дерево от воздействия влаги и выровнять черновое основание по горизонтали. Но со временем подложка рассыхалась и приходила в негодность, что сказывалось на горизонтальности покрытия. В статье мы рассмотрим современные способы крепления лаг к различным типам основания.

Особенности применения крепежа

Пример укладки лаг на бетонное основание с металлическим уголком

В процессе крепления лаг к деревянному основанию особых проблем не возникает. Для этого можно использовать длинные саморезы или же уголки. А как быть с бетонным основанием, в которое саморезы запросто не вкрутишь? Чтобы укрепить лаги на бетоне, нужно использовать особые виды крепежных элементов. Выбор крепежей, необходимых для монтажа брусьев к бетонному полу, зависит от таких факторов:

  1. Горизонтальности поверхности. В зависимости от того, требуется дополнительное выравнивание или нет, можно использовать регулируемый или нерегулируемый по высоте крепеж;
  2. Уровня влажности основания. Если лаги монтируются по ленточному фундаменту, их придется укладывать чуть ли не на грунт. Чтобы закрепить брусья, используют в основном кирпичные столбики, которые защищают дерево от воздействия влаги, играя роль изолирующей подкладки;
  3. Степени нагрузки на основание. Укрепить лаги на полу можно с помощью и саморезов, и кронштейнов. Однако в случае интенсивной эксплуатации пола, саморезы могут не выдержать нагрузки. Именно поэтому вид крепежа выбирают в соответствии с предполагаемой нагрузкой на напольное покрытие;
  4. Высоты подполья. Деревянные полы склонны к накоплению конденсата под покрытием и гниению. Для защиты деревянного основания от гниения и деформации, специалисты рекомендуют использовать высокие опоры для лаг. Они образуют под брусьями подполье, в котором воздух может свободно циркулировать, что предупреждает образование конденсата.

Чтобы правильно закрепить брусья на черновом полу, нужно разбираться не только в методах крепления, но и в разновидностях крепежных элементов. Адекватный выбор опоры позволит продлить период службы не только чернового, но и чистового покрытия.

Виды крепежных элементов

Установка болтов в просверленные отверстия для создания регулируемых лаг

Как уже отмечалось, крепление брусьев к полу предполагает использование только двух видов крепежей:

  • Простых – статичные опоры, которые не позволяют варьировать высоту установки деревянных элементов;
  • Регулируемых – содержат винтовые конструкции, благодаря которым крепеж можно выставить по высоте, что позволяет добиться максимальной горизонтальности основания.

Какие виды крепежных элементов можно использовать для фиксации брусьев на полу?

  • опорные столбики;
  • саморезы;
  • уголки;
  • кронштейны;
  • анкера.

Чтобы разобраться в сути и особенностях применения вышеперечисленных деталей, рассмотрим каждую из категорий подробнее.

Рекомендуем к прочтению:

Саморезы

Пример использования самореза с пластиковой втулкой

Саморезы – простые крепежные элементы, которые используют для отделки деревянного, но не бетонного пола. Достаточно длинные стержни с наружной резьбой способны прикрепить балки к деревянным перекрытиям, но только в случае учета следующих нюансов:

  • Перед крепежом и в самих брусьях, и в основании нужно сделать сквозные отверстия;
  • В сквозное отверстие необходимо вставить дюбель и только после этого ввинтить саморез;
  • Чтобы лаги не отрывались от деревянного основания, саморезы крепят с шагом в 40-60 мм;
  • Длина самореза определяется толщиной брусьев, желательно, чтобы в процессе ввинчивания «хвост» шурупа уходил в основание хотя бы на 5 см.

Доступная цена крепежных элементов сделала их весьма популярными в кругу домашних мастеров. Но, чтобы добиться нужного результата, в процессе установки лаг нужно обязательно учитывать вышеперечисленные моменты.

Анкер

Использование винтового анкера для крепления лаг

Анкер – комбинированный крепежный элемент с самостоятельным креплением, который, в отличие от дюбелей, не только легко закрепляется в основании, но и удерживает вес тяжелых конструкций. Анкер относится к числу самых долговечных и надежных видов крепежей, которые используют для крепления лаг к любому фундаменту (ленточному, свайному). Если отбросить все «сантименты», анкер является все тем же дюбелем, но с более мощной основой.

В процессе закрепления лаг анкер монтируется примерно так же, как и саморез:

  1. В брусьях делают сквозные отверстия, после чего симметричные, но только не сквозные отверстия делаются в основании;
  2. Чтобы замаскировать шляпку болта, брусья предварительно нужно прозенковать;
  3. Поскольку анкер очень крепкий и способен удерживать на себе тяжеловесные конструкции, для крепления одного бруса потребуется не более 4 крепежных элементов;
  4. В полученные отверстия вставляются запорные части анкеров, сквозь которые вкручиваются болты;
  5. При прошивании лаг насквозь нужно, чтобы болты углублялись в основание примерно на 6 см.

Чтобы укрепить брусья на черновой основе, специалисты рекомендуют использовать анкера с диаметром от 8 до 10 мм. Металлические стержни такой толщины с легкостью выдерживают очень большие нагрузки.

Кронштейны

Кронштейн для торцевого крепления лаг к вертикальным поверхностям

Кронштейны – консольные опоры, которые служат статичным основанием для крепления деталей в вертикальной плоскости. Как правило, их используют в процессе крепления лаг к опорным столбам. Крестообразные (х-образные) выгнутые детали имеют фиксированные створки, в которые закладывается брус. Цена таких изделий значительно выше, чем в случае с саморезами, однако и спектр возможностей у таких крепежей значительно больше.

Очень часто в процессе укладки чернового пола на ленточном фундаменте устанавливают кирпичные столбики. Они играют роль опор и защищают дерево от воздействия влаги. Поскольку со временем лага проминается, без дополнительного крепежа она может деформироваться. Единственный удобный и надежный способ закрепления брусьев на опорах – применение кронштейнов.

Рекомендуем к прочтению:

Опорные столбики

Опорные столбы фундамента для укладки лаг

Столбики для лаг – опорные конструкции, которые собираются из кирпичей с сечением в 1-2 кирпича. На самом деле данные элементы выполняют задачу «незримой» подкладки, предупреждая воздействие сырости на дерево. Столбики монтируются в случае укладки черновой основы на ленточном фундаменте или бетоне. Поскольку уровень грунтовых вод может постоянно меняться, чтобы защитить лаги от воды, специально образуют подполье.

Чтобы правильно укрепить лаги и возвести столбики, следует учесть такие моменты:

  1. Опоры нежелательно возводить из гигроскопичных материалов – искусственного камня или же силикатного кирпича;
  2. Нельзя устанавливать столбики на сыпучих грунтах, которые могут быть размыты водой;
  3. Опоры, которые будут устанавливаться на несыпучий грунт, нужно делать выше уровня почвы в подполье хотя бы на 2-3 ряда кладки;
  4. Кладку столбов желательно делать с однорядной перевязкой, соблюдая единый уровень высоты для всех опор;
  5. Крепить брусья к опорам можно с помощью кронштейнов, анкеров или же специальных уголков с саморезами по бетону.

Уголки

Использование П-образного уголка для крепления лаг к бетону

Уголки – оцинкованные металлические детали с двумя плоскостями, расположенными ортогонально по отношению друг к другу. Цена таких крепежей во многом определяется размерами самих элементов, а также их толщиной. От упомянутых параметров напрямую зависит и степень прочности уголков. В процессе закрепления лаг желательно обращать внимание на такие нюансы:

  1. Одна часть уголка крепится к лагам с помощью саморезов описанным выше способом;
  2. Вторая часть уголка закрепляется на бетонном основании при помощи анкеров;
  3. В качестве альтернативы можно использовать не Г-образные уголки, а П-образные профили, которые подходят для надежного крепления брусьев к полу.

Заключение

При замене старого покрытия нередко возникает необходимость в укладке лаг, которые играют роль и черновой основы, и выравнивающего слоя. Для надежного крепления брусьев к деревянной основе могут использоваться саморезы, уголки и кронштейны, а для закрепления перекладин на бетоне больше подойдут анкера, П-образные профили и опорные столбики.

centro-pol.ru

П образный уголок для крепления лаг к бетону


Устройство пола по лагам – способы крепления

От качества устройства пола в помещении зависит не только эстетика и дизайн интерьера, а и уровень комфортности проживания. Наиболее распространенной основой для всех разновидностей полов и помостов являются строительные лаги. Монтажная схема и способ крепления лаг для пола зависят от вида основания или перекрытия, на котором устраивается конструкция.

На сформированную брусьями плоскость, укладывается черновой пол из доски или фанеры. Поверх него настилается чистовое напольное покрытие.

Являясь несущей конструкцией пола, лаги одновременно выполняют несколько функций:

  • образуют идеальную горизонтальную плоскость для будущих полов;
  • позволяют регулировать высоту конструкции пола;
  • создают дополнительное тепло- и звукоизоляционное пространство;
  • при установке лаг на грунтовых основаниях, предохраняют чистовой пол от избыточной влаги, плесени и грибка;
  • делают возможной разводку сетей отопления, водоснабжения и канализации под полом.

Для этого используется деревянный брус из недорогих пород (сосна, ель, пихта) сечением от 40×70 до 55×110 мм. Заменой брусков могут быть две обрезные доски нужного сечения, скрепленные по всей длине. Для создания комфортных и долговечных полов необходима продуманная конструктивная схема расстановки лаг и способов их крепления.

Устройство полов по балкам перекрытия

Если основанием пола являются деревянные балки перекрытия, то бруски крепятся к их боковой (вертикальной) стороне. Для регулировки высоты и горизонтальности не требуется применение дополнительных подкладок. Крепление на деревянные балки будет осуществляться шурупами или саморезами.

В случае расположения балок перекрытия со слишком большим интервалом, устраивают подготовительный слой брусьев, идущий поперек балок. На него монтируются лаги с необходимым промежутком.

Устройство пола по балкам перекрытия

К металлическим или железобетонным балкам перекрытия лаги крепятся уголками из оцинкованной стали. Уровень пола и его горизонтальность выдерживают, используя подкладки из фанеры или клинья из пластика.

Монтаж пола на бетонное основание

Перед тем, как закрепить лаги на бетонных плитах перекрытия или стяжке, необходимо выполнить гидроизоляцию. Она устраивается из рулонной ПВХ-пленки или рубероида, стыки между полосами проклеиваются скотчем. Шаг укладки брусьев зависит от материала настила будущего чернового пола. При использовании шпунтованной доски толщиной 25÷40 мм он составляет 70÷80 см. Для фанеры или плит OSB интервал будет 40÷50 см.

Вариантов крепления брусьев к бетонному основанию может быть несколько. Простейший способ – уголки из оцинкованной стали. К брусьям они привинчиваются саморезами, к бетону крепятся дюбелями. Более технологичный способ – использование в качестве крепежа лаг для пола П-образных кронштейнов.

П-образные кронштейны для крепления лаг

При больших неровностях бетонного основания крепить лаги к полу лучше всего используя регулируемые шпильки. В этом случае в брусках предварительно делаются отверстия для втулок.

Преимуществами данного способа являются:

  • быстрота монтажа;
  • высокая точность образуемой горизонтальной плоскости;
  • универсальность крепления независимо от типа основания.

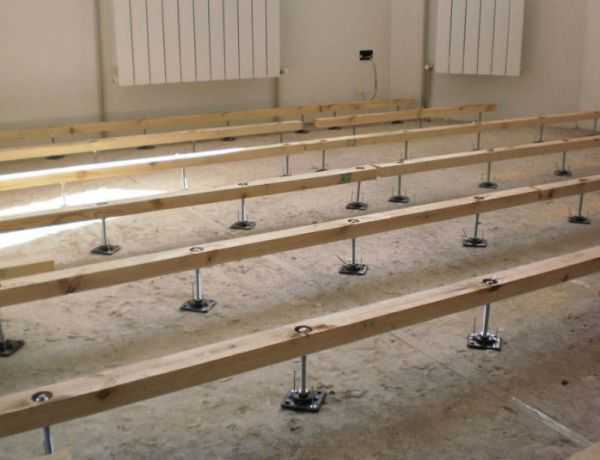

Полы на регулируемых шпильках

Между торцами брусьев и стенами оставляется технологический зазор 20÷30 мм. По окончании монтажа, необходимо проверить горизонтальность образованной ими поверхности. В случае отклонений окончательную доводку производят рубанком.

Рекомендуем почитать:

Строительная половая доска: идеальное напольное покрытие

Специальная половая рейка – это экологическая безопасность и доступность

Лаги, с каким шагом укладываем на пол. Выбор диаметра бруса

svoi-pol.ru

Как производится крепление лаг к бетонному полу

Содержание

  • 1 Этапы монтажа
  • 2 Заключение

В современном строительстве или ремонте частного характера может возникнуть вопрос, как крепить лаги к бетонному полу — ведь такое основание можно назвать наиболее подходящим для дощатого покрытия. Преимущество здесь в том, что стяжка сама по себе является гидроизоляционным барьером, да еще при заливке используется плёнка или рубероид, к тому же её обычно утепляют керамзитом или даже экструзионным пенополистиролом.

Если всё делать правильно, то весь процесс монтажа получится несложным и даже интересным, о чём мы вам сейчас и расскажем, а также продемонстрируем видео в этой статье по нашей теме.

Лаги закреплены

Этапы монтажа

Бетон

Примечание. Вы можете заливать цементно-песочную стяжку без добавления щебня или отсева, но её прочность будет гораздо ниже, особенно, если основанием служит грунт. Поэтому такой упрощённый вариант пригоден только для тех случаев, где основанием является железобетонные перекрытия.

Подготовка основания под стяжку

  • Начнём с того, что нам нужно ровное основание и если это делается на грунте, то его необходимо спланировать и утрамбовать, а после этого засыпать песочно-щебневую подушку, как это начали делать на верхнем фото. Гидроизоляцию лучше стелить под подушку, с заворотом на стену по высоте всей стяжки и хотя многие делают это поверх подушки — опыт показывает, что отсечная изоляция более эффективна в самом низу.

Установка маяков

  • На подушку устанавливаются маяки, как того и требует инструкция по выравниванию любой стяжки — их лучше всего монтировать на цементно-песочный раствор, куда даже иногда добавляют немного плиточного клея для эластичности. Расстояние между профилями должно получиться примерно на 10-15 см меньше, чем имеет в длину ваше правило, которое вы будете использовать в данный момент.
  • Для удобства нивелирования вначале можно отбить по периметру комнаты ориентировочную линию по высоте стяжки и концы маячков устанавливать по ней. А вот по длине такие профили нужно своими руками выравнивать уровнем, потому что они гибкие, к тому же, после окончания монтажа проверить их натяжением нитки в нескольких местах, чтобы их высота полностью совпадала друг с другом. К зал

vest-beton.ru

Крепление лаг к обвязке из бруса: угловые кронштейны для соединения

Одним из самых важных элементов половой конструкции является система лаг. Именно от прочности, выбора правильного шага между, сорта древесины и способа монтажа будут зависеть условия эксплуатации финишного покрытия.

Выбор бруса для лаг

Брусы могут иметь различные сечения и показатели влажности

Как уже упоминалось, именно лаги к полу выполняют одну из самых важных функций. Потому, чтобы половые покрытия прослужили должный долгий срок, необходимо выбирать правильный строительный материал. Необходимо будет обратить на множество факторов, иначе под нагрузками бруски могут деформировать и вызвать повреждения финишного покрытия.

  • Влажность. При выборе любого строительного материала из древесины внимание должно быть первым делом именно на его влажности. Если брусья не будут сухими, то они не претерпят сильных линейных изменений в процессе сушки. Поэтому на момент покупки брус должен иметь влажность не более 16–18%. Данный показатель влажности является оптимальным, потому риски того, что древесина наберет влагу или усушится, минимальны. Стоит отметить, что оба этих процесса могут вызвать деформации, только направления их будут различны.
  • Сорт древесины. Система лаг призвана служить прочной опорой для финишного покрытия, потому она должна быть крепкой. Выбор высочайшего сорта необязателен, потому как 2 или 3 сорт древесины вполне сойдет. Прочность лаг будет компенсироваться большим количеством мест опоры, потому главное, чтобы пиломатериал не имел участков с плесенью и грибками. При использовании выравнивающейся системы стоит обратить внимание на количество и размеры сучков. Они могут стать участками надлома опоры.
  • Сечение. Определить форму сечения можно будет по торцевой стороне. Необходимо выбирать тот материал, который будет иметь четкую прямоугольную форму. Оптимальное соотношение сторон – 1:2 или 2:3, т. е. брусья с сечением 50х100 мм и 100х150 мм, например. При этом лаги должны укладываться на ребро. Такое положение бруса будет максимально устойчивым к вертикальным нагрузкам. Выбор сечения бруса должен исходить из того, с каким шагом они будут уложены и какой слой утеплителя планируется использовать.
  • Порода. Самый распространенный вариант – хвойные породы, которые имеют демократичные цены и прекрасно подходят для опоры под чистовой пол. Например, сосна или ель прекрасно подойдут для обычных условий, а вот там, где ожидается большая влажность, советуют использовать лиственницу. Она более устойчива к влаге и сможет обеспечить хороший эксплуатационный срок.
  • Обработка. Необходимо поинтересоваться у продавцов, имеют ли их пиломатериалы антисептическую обработку. Если такой нет, что часто бывает, то придется самостоятельно в обязательном порядке ее делать. Кроме антисептика, который защитит от плесени с грибком, применяют антипирены, повышающие огнеупорные свойства материала.

Совет! Подбирать пиломатериалы нужно очень тщательно. Лучше всего самому отобрать со склада понравившиеся вам образцы. Так вы сможет избавиться от вероятности того, что вам подсунут покоробленные, которые будет сложно выставлять по уровню, и придется много строгать рубанком.

Правильно выбранный строительный материал – всего лишь полдела. Стоит остановиться на том, как крепятся лаги на деревянные балки в деревянном доме, на бетонные перекрытия и систему обвязки.

Лаги на опоры в деревянном доме

Для лагов обычно используют бруски сечением в 50х100 мм. Отсюда понятно, что они не являются единственной упрочняющей системой. Потому используют балки в деревянных домах на перекрытиях, а на первом этаже и опорные столбы.

Опирание деревянных опорных балок на столбы

Установка опорных столбов

Опорные столбы выполняются из кирпича с деревянной накладкой, которая не должна позволить влаге поступающей из столба гнить древесину балки.

Место установки столбов выкапываются глубиной в 50–60 см, делается песчаная подушка. Наносится слой гидроизоляции из листов рубероида, выполняется опалубка с высотой над уровнем грунта в 30–40 см.

После того как бетон залит и высох, на него укладываются по одному уровню кирпичи, которые также будут иметь бетонную структуру внутри. Для этого оставляют еще в процессе заливки бетонного основания под столбы армирующие проволоку на высоту, которая будет необходима для высоты одного столба. Лишние участки арматуры впоследствии подрезаются болгаркой.

Регулирующееся опирание деревянных половых балок

Шаг между столбами для одной балки в пределах – 60–100 см, а между соседними балками – – 150–200 см.

Внимание! Напольные покрытия из досок обычно ориентируют по направлению падающих через окно солнечных лучей. Потому необходимо будет учитывать этот факт и ориентировать балки в том же направлении, что и финишный пол.

Балки

На подготовленные столбы укладывается слой из рубероида. К тому же в процессе изготовления столбов на них устанавливается деревянная рейка в качестве накладки.

Балки будут опираться в основном на ленточный фундамент, а столбы должны служить лишь упрочняющими элементами и ни в коем случае не брать на себя основную тяжесть. Потому уровень их не должен превышать уровень ленты фундамента.

Крепление к деревянным балкам

Прикрепить лаги к деревянным балкам будет проще простого. В качестве крепежей советуют использовать угольники. При этом необязательно крепить лаги с обеих сторон. Чтобы сэкономить на крепежных элементах при больших квадратах, можно крепить уголки в шахматном порядке.

Лаги на балках

При использовании креплений на балки лучше воздержаться от жесткого закрепления опорных ламелей к стене. Стоит использовать крепление уголком с возможностью усадки опор и движения самореза. При этом между стеной и лагами необходимо оставлять  технологический зазор.

Крепление лаг к бетонному основанию

Шуруп для крепления лаг и реек

Использование балок и столбов на бетонной поверхности отпадает, потому как лаги будут укладываться и крепиться на поверхность бетона напрямую. Справиться с данной задачей можно одному. Порядок выполняемых действий будет следующим:

  • На бетонное основание необходимо уложить слой гидроизоляции. В качестве изолирующего влагу материала можно использовать рубероид или обычную полиэтиленовую пленку. При этом стыки должны быть герметичными, потому они проклеиваются скотчем.
  • Выбор шага укладки лагов будет напрямую зависеть от того, какой чистовой материал будет использован. Например, для половых досок с сечением в 35–40 мм можно использовать шаг в 60–70 см.
  • Использование одной лаги по всей длине помещения не всегда возможно. Поэтому необходимо осуществить ровный стык двух частей, чтобы горизонтальный уровень в месте соединения совпадал с общим уровнем. Для этого могут использовать железные уголки или специальные надрезы в шип-паз. Если это делается по всей ширине помещения, то соединения лаг лучше осуществлять в шахматном порядке, чтобы впоследствии нагрузки не вызвали излом и деформацию на данном участке.
  • Первым делом закрепляются крайние лаги. Они будут служить маячками для выравнивания остальных брусков по уровню. Для выставления двух брусков на больших расстояниях друг от друга необходимо использовать лазерный уровень.
  • Крепят лаги к бетонному основанию в зависимости от того, какая у них высота. Тонкие бруски закрепляются насквозь дюбелями и распорками, которые выставляются в заранее подготовленные отверстия. А высокие опоры – специальными уголками.

В качестве финишного покрытия поверх брусков можно использовать листы фанеры, которые будут служить черновым полом под ламинат или паркет.

Крепление лаг к обвязке из бруса

При выполнении системы лаг обычно используют обвязку из брусов, которые выполняют упрочняющею функцию и позволяют устанавливать лаги на одном уровне. Для того чтобы закрепить лаги к обвязке, используют простой способ – уголки и кронштейны устанавливают на саморезы. При этом последние советуют насаживать слегка под углом, чтобы лаги не могли расшататься в процессе эксплуатации.

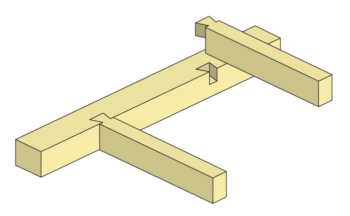

Как крепить лаги к обвязке без использования гвоздей

Использование обвязочной системы характерно для каркасных домов и других видов, которые не имеют жесткой основы, где возможно точное и ровное соединение. При осуществлении соединения крепежами брусков с бетонным основанием впоследствии могут возникнуть скрипы, а крепеж только на обвязку такого не вызовет.

Имеется много различных способов крепления, использовать которые необходимо по ситуации.

На видео можете посмотреть, как лучше крепить деревянные лаги в лоджии регулируемым образом:

laminatepol.ru

Регулируемые полы своими руками, конструкция, лаги на шпильках и уголках, монтаж, выбор материала

Проблема выравнивания основания всегда актуальна при укладке современных финишных покрытий. Эффективных способов несколько, один из них –черновой регулируемый пол. Эта конструкция состоит из деревянных лаг, закрепленных на опорах, поверх укладывается настил, например, фанера. Такая система позволяет выровнять поверхность с высокой точностью. Данный метод очень прост, поэтому сделать регулируемые полы своими руками по силам каждому.

Виды регулируемых полов

Конструктивно различают два вида по механизму выравнивания: на шпильках и регулируемая фанера. Первый вариант подразумевает применение балок, на которые устанавливается настил. В свою очередь лаги закрепляются на шпильки, которые позволяют осуществлять регулировку уровня пола. Второй способ предполагает крепление покрытия непосредственно на механизм регулирования без промежуточных элементов.


Рис.1. Существует два вида: пол по лагам и регулируемая фанера. Первый вариант применяют если необходимо поднять уровень до 20 см, второй если необходимо только его выровнять.

Устройство пола по лагам применяется, когда необходимо выровнять и поднять его уровень на высоту от 5 до 20 см, например, это актуально для балкона и лоджии, когда перепад высот может достигать 15 см и более. В случае если необходимо только создать ровную поверхность целесообразно сделать выбор в пользу варианта без балок.

В качестве основных опор могут применяться пластиковые болты стойки, анкер для регулируемого пола, металлические шпильки, уголки и пр.


Рис.2.
Рис.3.
Рис.4.
Рис.5.
Рис.6.
Рис.7.
Рис.8.

Достоинства и недостатки

Регулируемые полы были изобретены как аналог цементно-песчаной стяжки. Они обладают практически всеми ее свойствами и имеют ряд преимуществ не свойственных ей.

  • Отсутствие раствора на водной основе исключает протечки, длительную просушку, дает возможность выполнять работы при низких температурах. Регулируемый пол в квартире применяется как альтернатива цементной стяжки.
  • После сборки сразу можно укладывать напольное покрытие.
  • Фальшпол всегда имеет подпольное пространство. В нем могут быть уложены коммуникации (водопровод, отопление, электропроводка и пр.), устроена теплоизоляция и звукоизоляция.
  • Конструкция обладает малым весом и может эксплуатироваться в помещениях с низкой несущей способностью перекрытия, например, лоджия, балкон и др.
  • Фанерный пол на лагах прекрасно подходят для укладки различных вариантов отопления. Совместно с ними могут применяться водяные и электрические системы всех видов.
  • Регулируемый пол долговечн и прочн, на него можно укладывать любое напольное покрытие.
  • Его стоимость невелика благодаря использованию недорогих материалов и комплектующих.
  • Монтаж фанеры на пол очень прост. Сделать настил можно своими руками из традиционных строительных материалов.

Черновой регулируемый пол плохо переносит повышенную влажность. Поэтому его не рекомендуется устраивать в ванных комнатах и санузлах. Это обстоятельство, наверное, единственный недостаток.

Где и когда можно применять

Учитывая особенности конструкции, достоинстваи недостатки можно сделать вывод, что этот вид полов целесообразно применять, когда:

  • Необходимо выровнять поверхность и значительно поднять его уровень, а основание не позволяет устраивать толстый слой стяжки. Высота подъема уровня может достигать 20 см.
  • Под фальшполом необходимо проложить коммуникации, например, трубы отопления.
  • Необходимо сделать теплоизоляцию или звукоизоляцию.
  • Дизайн помещения предусматривает зоны с различным уровнем полов.

Регулируемые полы на пластиковых болтах

Можно приобрести готовый комплект. Это полы по новой технологии так называемые dnt. В комплект входят пластиковые болты – опоры под лаги и крепеж. Используя данный набор собрать покрытие очень просто.


Рис.9. Полы по новой технологии - dnt. На фото представлен один из вариантов. Он состоит из пластиковых болтов с резьбой.

Для монтажа в брусках делают отверстия с шагом 50 см и нарезают резьбу под регулируемые винтовые опоры. После чего болт вкручивают в брусок. Далее балки располагают параллельно друг другу с шагом 40 – 50 см и непосредственно через болт сверлят отверстие в основании и анкером закрепляют его.


Рис.10. В балках с шагом 50 см делают отверстие, в них устанавливают регулируемый болт. Его закрепляют дюбель гвоздем к основанию. Излишки болта срубают стамеской.

Вращая пластиковую опоры добиваются нужного положения балок. Выступающую часть болта срубают стамеской. Таким образом осуществляется установка лаг для пола.

Принцип монтажа регулируемой фанеры схож с предыдущим методом. В ней с шагом 50 см сверлят отверстия и соосно закрепляют фланец. Он имеет резьбу, поэтому пластиковый болт может спокойно перемещаться вверх и вниз, тем самым задавая требуемый уровень поднятия пола. К основанию опора крепится дюбель – гвоздем.


Рис.11. Комплект крепежа для монтажа регулируемого пола без лаг из фанеры.

ДНТ прекрасный способ. Однако при всех достоинствах все же имеется один недостаток – не во всех регионах его можно приобрести. Поэтому часто применяется анкер для регулируемого пола, который можно купить в любом строительном магазине.

Регулируемые полы на анкерах

В этом виде применяется регулируемая опора на основе клинового анкера. Брус для пола применяют сечением 50х50 мм. Крепеж для лаг состоит из анкера, двух гаек и двух шайб.

В основании пола сверлятся отверстия с шагом 50 см и закрепляются анкера. На них навинчиваются гайки и одеваются шайбы.


Рис.12. Конструкцию можно собрать, используя доступные общестроительные материалы. Это будет надежный крепеж, состоящий из клинового анкера 2-х гаек и 2-х шайб.

В брусках делают отверстия с шагом 50 см. В каждом из них выполняют цековку диаметром 20-25 мм и глубиной 10 мм для установки верхней гайки и шайбы в потай, чтобы они не мешали настилу. Далее половые лаги одевают на анкера. Таким образом, гайка с шайбой оказывается с нижней стороны. Вращая гайку можно регулировать положения балок. Верхняя гайка необходима для надежной фиксации.

После установки и закрепления всех балок выступающие части шпилек срезают болгаркой или ножовкой по металлу.


Рис.13. Анкер устанавливается в основание. Опорой для бруска и регулирующим элементом служит гайка с шайбой.

По аналогичной схеме устанавливают регулируемую фанеру. Разница в технологии монтажа заключается в том, что перед настилом все опорные гайки предварительно устанавливаются на один требуемый уровень.


Рис.14. Монтаж фанеры на анкерах без лаг.

Варианты настила

Материалы для устройства регулируемого пола могут быть различные. Традиционно применяются листовые материалы такие как фанера, ДВП, ЦСП, ГВЛ, ОСБ и пр. Выбор в пользу того или иного варианта зависит от вида финишного напольного покрытия и условий эксплуатации.

Обычно в качестве настила используется фанера. Она хорошо подойдет для укладки линолеума или ламината. Может применяться двухслойный вариант, при этом толщина листового материала должна быть не менее 12 мм или однослойный тогда используют листы не менее 20 мм. Последний способ используется для системы без лаг.


Рис.15. Традиционный настил - фанера. Для листа толщиной 12 мм покрытие делают двухслойным, для 20 мм и более однослойным. В качестве альтернативы может применяться ОСБ.

При двухслойном настиле, слои закрепляют со смещением не менее чем в треть длины листа, таким образом повышается жесткость.

Если же в качестве напольного покрытия планируется плитка, то настил может быть выполнен из ГВЛ или ЦСП или аналогов. Это связано с тем, что эти материалы не боятся влажности и обладают высокой жесткостью.


Рис.16. Для настила может применяться не только фанера, но и другие листовые материалы, например, ГВЛ, ЦСП. В последнее время набирает популярность шпунтованная плита ОСБ.

Если предполагается деревянное напольное покрытие, то непосредственно на лаги укладывают шпунтованную доску. Ее стелют поперек брусков и закрепляют саморезами через шпунт. Чтобы евродоска не играла и конструкция была жесткой, толщину настила следует выбирать от 30 мм.


Рис.17. На лаги можно уложить шпунтованную доску. В данном случае настил ведут поперек.

Регулируемые полы из подручных материалов

Часто бывает так, что приобрести необходимые комплектующие материалы, описанные выше, сложно. В этом случае кронштейн для лаг можно изготовить на основе шпилек или металлических уголков. Вся остальная технология такая же, как и в традиционных способах.

Регулируемый пол на шпильках

Установка лаг на бетонный пол выполняется, используя забивной латунный анкер, шпильки, две гайки и две шайбы. Так изготавливается самая простая опора своими руками. Шпильку применяют диаметром 8 мм. Остальные элементы выбираются соответствующего размера.


Рис.18. Схема устройства опоры из шпильки.

В полу сверлят отверстие и устанавливают анкер. В него вворачивают шпильку. На нее накручивают гайку и одевают шайбу. Верхняя гайка служит для фиксации бруска. После окончательной установки лаг выступающую над ней часть опоры срезают.

Установка анкеров — это наиболее сложная часть монтажа регулируемого пола на шпильках. Плита перекрытия полая, и анкер может провалиться в ее полость, поэтому его не стоит сильно заглублять в перекрытие.

Регулируемый пол на уголках

В качестве регулируемой опоры применяются уголки, они крепятся дюбель гвоздями или саморезами. Размер уголков выбирают в зависимости от уровня поднятия пола, но не менее 50х50 мм.

По линии установки лаг с шагом 50 см закрепляют металлические уголки. К ним крепят бруски одновременно выставляя их на требуемый уровень. Эту работу удобно выполнять вдвоем.


Рис.19. Схема использования уголка для закрепление бруса.

Для того что бы конструкция была максимально жесткой уголки устанавливаются с двух сторон бруска.

Регулируемые полы с теплым полом

Могут применяться все виды теплых полов, схема укладки которого зависит от финишного покрытия.

Наиболее универсальны водяные теплые полы. Они устанавливаются под настил фальшпола поверх теплоизолятора. В этом случае может применяться любое декоративное покрытие.


Рис.20. Схема устройства отопления.

Аналогичным образом можно поступить с теплым полом на основе электрического нагревательного кабеля. Такой подход хорошо подойдет для любого напольного покрытия. Однако если планируется керамическая плитка, то более эффективная работа теплого пола будет достигнута если нагревательный кабель уложить под плитку поверх настила.

Теплый пол на основе инфракрасных нагревательных элементов выполняется иначе. В случае укладки ламината пленку стелют непосредственно под него.


Рис.21. Установка инфракрасных элементов при укладке ламината.

В случае керамической плитки или линолеума нагревательный элемент укладывают между слоями фанеры или ОСБ.

Мы рассмотрели несколько вариантов устройства регулируемых полов. С экономической точки зрения самый удачный это вариант на шпильках. С точки зрения простоты исполнения - на уголках. Способ на болтах — это компромисс высокой точности и простоты монтажа, однако стоимость установочного комплекта достаточно высокая. Вне зависимости от того какой фальшпол вы выберете эта технология значительно снизит время ремонта, и в результате вы получите ровное, прочное и надежное основание, пригодное для укладки любого декоративного покрытия.

mhremont.ru

Монтаж регулируемого пола

Познакомимся с новой технологией, разновидностями регулируемых полов, области применения и процессе монтажа.

Монтаж регулируемого пола — быстрый, экономичный и достаточно простой процесс создания чернового напольного покрытия с идеально ровной плоскостью.

Эта статья познакомит вас с новой технологией, расскажет о разновидностях регулируемых полов, области применения и процессе монтажа.

Какие проблемы решает регулируемый пол

Регулируемые лаги — технология создания исключительно легкого пола по методологии сухого ремонта, поэтому основная сфера их применения — высотные здания и дома старой постройки, где увеличение нагрузки на перекрытия чревато неприятностями. Технология особенно актуальна при необходимости поднять уровень пола на 120 мм и более, с чем сухая стяжка уже не справится.

По экологичности и практичности правильно смонтированный пол отвечает характеристикам системы стационарных лаг. Звукоизоляция такого пола достаточно хорошая, отдача тепла на нижние этажи минимальна за счет сокращения мостиков холода. Пространство между лагами имеет сплошную вентиляцию, поэтому в наполнителе пола не заводятся плесень и грибок.

Другая особенность такого пола — возможность устройства идеально ровного покрытия под плитку или наливные полы в кратчайшие сроки — 7–8 м2 за один час работы двух человек и до 3 м2 при работе в одиночку.

Установка системы лаг на металлических кронштейнах

Если вам необходимо настелить пол в небольшом помещении, оригинальную технологию лучше не использовать. Во-первых, это неоправданно долгий поиск комплектующих, а во-вторых, пол на регулируемых лагах лучше укладывать на площади более 6 м2, на меньших пространствах экономия времени и средств не так ощутима. Вместо этого можно использовать установку лаг на металлических кронштейнах.

Для укладки необходим брус 60х60 мм влажностью не более 10% без следов пороков и коробления. Также необходимо приобрести или изготовить металлические П-образные кронштейны с толщиной стенки не менее 2,5 мм и расстоянием между полками, соответствующем толщине бруса. В каждой полке на расстоянии в 30 мм от торца должно быть отверстие диаметром 11 мм.

На полу нанесите разметку линиями, по которой планируется установка лаг. Первую лагу укладывайте вдоль длинной стены с отступом в 20 см, все последующие — с шагом в 40 см. Для сращивания лаг одного ряда используйте два кронштейна, установленных подряд. Установите все кронштейны по линиям разметки и закрепите каждый к бетону двумя дюбелями быстрого монтажа 6х60 с бортиком «грибок».

Когда все кронштейны установлены, выставьте по горизонтальному уровню крайний от стены ряд лаг, подкладывая под них обрезки брусьев и щепу. На самом высоком участке перекрытия брус должен выступать над кронштейном на 3–5 мм. Через перфорацию в полках кронштейна закрепите брус двумя саморезами с обеих сторон.

Используя шнуровку или лазерный нивелир, перенесите уровень первого ряда на последний, выровняйте брусья и временно закрепите их в кронштейнах саморезами. Натяните шнуровку или используйте регулировку по лазеру на мишени, чтобы выровнять все остальные лаги. После временного крепления лаг просверлите их сверлом на 12 мм сквозь отверстия в кронштейнах, вставьте болты и затяните их самоконтрящейся гайкой.

Монтаж регулируемого пола на болт-стойках

Для устройства пола по оригинальной технологии необходимо приобрести пластиковые болт-стойки длиной 100 или 150 мм и металлические дюбель-гвозди 6х40 мм в количестве около 5–6 шт. на один м2 пола. Специальные лаги с отверстиями и резьбой можно заменить на обычный брус 50х50 мм влажностью до 10%, но потребуется бур по дереву и машинный метчик диаметром 24 мм с шагом 3 мм.

Разметка для установки лаг начинается с базовой линии, которая имеет отступ от стены, равный длине фанерного листа. В помещениях с нормальной проходимостью крайние лаги должны отстоять от стены на 15 см, шаг между остальными лагами составляет 40–45 см. Если нагрузка на пол выше обычной, дистанция от стен составит менее 10 см, а шаг установки — до 30 см.

Подготовьте брусья: просверлите в них отверстия строго перпендикулярно поверхности в 10 см от краев, затем равномерно распределите остальные отверстия по длине, чтобы расстояние между ними было не более 40–50 см. Метчиком нарежьте в отверстиях резьбу и закрутите в них болт-стойки. При вкручивании стоек предварительно регулируйте их длину в соответствии с высотой подъема. Для вкручивания болт-стоек используйте шестигранный ключ.

Установите брусья по линиям разметки, ориентируя стойки шестигранными отверстиями вверх. Торцы лаг должны отстоять от стены на 10 см. Произведите предварительную регулировку с допустимой погрешностью в 1 см, выводя лаги на проектную высоту. Сквозь отверстие внутри болт-стойки отметьте длинным буром места сверления, затем сдвиньте лаги и проделайте отверстия 6 мм в бетонном полу на глубину до 50 мм.

Сперва закрепите крайние стойки лаг: опустите в отверстие дюбель-гвоздь и расклиньте его, используя молоток и металлический прут или бур от перфоратора. Вращая закрепленные стойки, точно выставьте лаги по уровню, используя шнуровку или лазерную разметку. Закручивайте центральные стойки, пока они не упрутся в пол, и закрепите их дюбель-гвоздями. Произведите окончательную регулировку пола, используя строительный уровень, перекрывающий не менее трех лаг. Лаги допускается сращивать в торец с подрубкой в полдерева на длину до 5 см и с последующим скреплением стыка болтом М10.

Устройство чернового покрытия

Когда лаги установлены, а пространство между ними заполнено утеплителем, производится настил покрытия. Для создания прочной и ровной поверхности необходимо уложить на лаги два слоя влагостойкой фанеры толщиной от 12 мм и более.

Первый слой укладывается длинной стороной поперек лаг и крепится к брусьям саморезами 55 мм. Шаг крепления саморезов — 15–17 см по краям и 20–25 см в центре листа. Вкручивайте крепеж не ближе 15 мм от торца фанеры и утапливайте шляпки заподлицо.

Второй ряд первого слоя начинается с подрезки половины листа для обеспечения разбежки между стыками на половину длины. Толщина стыков не должна превышать 2–3 мм, а отступ от стен — не более 15 мм. Когда первый слой фанеры уложен, разметьте на поверхности места пролегания лаг.

Укладывайте листы второго слоя перпендикулярно листам первого. При необходимости подрезайте элементы пола, чтобы расстояние между стыками в первом и втором слое было не менее 20 см. Скрепляйте листы между собой саморезами 35 мм, не менее 30 штук на 1 м2 с шагом установки по краю в 30 см. Крепите второй слой к лагам саморезами 65 мм не менее чем в 15 местах на 1 м2. Допустимый стыковой зазор во втором слое — 4 мм, расстояние от стен — не более 6 мм.

После монтажа второго слоя фанеры с поверхности листов нужно убрать пыль и опилки, затем нанести два слоя адгезивной грунтовки вне зависимости от того, каким будет напольное покрытие. Зазоры между плитами и от стен нужно заполнить полиуретановой пеной, а лучше — силиконовым герметиком. Поверх пола на регулируемых лагах можно настелить любой тип напольного покрытия и даже выполнить подготовительную стяжку.

опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

econet.ru

Крепление лаг для пола на деревянные балки

От качества устройства пола в помещении зависит не только эстетика и дизайн интерьера, а и уровень комфортности проживания. Наиболее распространенной основой для всех разновидностей полов и помостов являются строительные лаги. Монтажная схема и способ крепления лаг для пола зависят от вида основания или перекрытия, на котором устраивается конструкция.

На сформированную брусьями плоскость, укладывается черновой пол из доски или фанеры. Поверх него настилается чистовое напольное покрытие.

Являясь несущей конструкцией пола, лаги одновременно выполняют несколько функций:

  • образуют идеальную горизонтальную плоскость для будущих полов;
  • позволяют регулировать высоту конструкции пола;
  • создают дополнительное тепло- и звукоизоляционное пространство;
  • при установке лаг на грунтовых основаниях, предохраняют чистовой пол от избыточной влаги, плесени и грибка;
  • делают возможной разводку сетей отопления, водоснабжения и канализации под полом.

Для этого используется деревянный брус из недорогих пород (сосна, ель, пихта) сечением от 40×70 до 55×110 мм. Заменой брусков могут быть две обрезные доски нужного сечения, скрепленные по всей длине. Для создания комфортных и долговечных полов необходима продуманная конструктивная схема расстановки лаг и способов их крепления.

Устройство полов по балкам перекрытия

Если основанием пола являются деревянные балки перекрытия, то бруски крепятся к их боковой (вертикальной) стороне. Для регулировки высоты и горизонтальности не требуется применение дополнительных подкладок. Крепление на деревянные балки будет осуществляться шурупами или саморезами.

В случае расположения балок перекрытия со слишком большим интервалом, устраивают подготовительный слой брусьев, идущий поперек балок. На него монтируются лаги с необходимым промежутком.

Устройство пола по балкам перекрытия

К металлическим или железобетонным балкам перекрытия лаги крепятся уголками из оцинкованной стали. Уровень пола и его горизонтальность выдерживают, используя подкладки из фанеры или клинья из пластика.

Монтаж пола на бетонное основание

Перед тем, как закрепить лаги на бетонных плитах перекрытия или стяжке, необходимо выполнить гидроизоляцию. Она устраивается из рулонной ПВХ-пленки или рубероида, стыки между полосами проклеиваются скотчем. Шаг укладки брусьев зависит от материала настила будущего чернового пола. При использовании шпунтованной доски толщиной 25÷40 мм он составляет 70÷80 см. Для фанеры или плит OSB интервал будет 40÷50 см.

Вариантов крепления брусьев к бетонному основанию может быть несколько. Простейший способ – уголки из оцинкованной стали. К брусьям они привинчиваются саморезами, к бетону крепятся дюбелями. Более технологичный способ – использование в качестве крепежа лаг для пола П-образных кронштейнов.

П-образные кронштейны для крепления лаг

При больших неровностях бетонного основания крепить лаги к полу лучше всего используя регулируемые шпильки. В этом случае в брусках предварительно делаются отверстия для втулок.

Преимуществами данного способа являются:

  • быстрота монтажа;
  • высокая точность образуемой горизонтальной плоскости;
  • универсальность крепления независимо от типа основания.
Полы на регулируемых шпильках

Между торцами брусьев и стенами оставляется технологический зазор 20÷30 мм. По окончании монтажа, необходимо проверить горизонтальность образованной ими поверхности. В случае отклонений окончательную доводку производят рубанком.

Рекомендуем почитать:

Строительная половая доска: идеальное напольное покрытие

Специальная половая рейка – это экологическая безопасность и доступность

Лаги, с каким шагом укладываем на пол. Выбор диаметра бруса

svoi-pol.ru
